Tổng quan về luận án

Sự phát triển mạnh mẽ của các hệ thống năng lượng tái tạo, xe điện và bộ cấp nguồn công nghiệp đòi hỏi các bộ biến đổi DC-DC nâng áp và bộ chỉnh lưu hiệu chỉnh hệ số công suất (Power Factor Correction - PFC) phải đạt hiệu suất chuyển đổi vượt trội, tỉ số tăng áp cao cùng kích thước tối ưu. Trong bối cảnh đó, luận án tiến sĩ kỹ thuật năng lượng của nghiên cứu sinh Nguyễn Chân Việt (2022) tại Đại học Quốc gia Kyungpook (Hàn Quốc), dưới sự hướng dẫn của Giáo sư Honnyong Cha, mang tên "Modified Double-Dual-Boost Structure with Common Ground and Low-Side Gate Driving for DC-DC Converter and PFC Rectifier" đã tạo ra bước đột phá cấu trúc quan trọng trong lĩnh vực điện tử công suất.

Khoảng trống nghiên cứu then chốt mà luận án giải quyết nằm ở các hạn chế cố hữu của cấu trúc Double-Dual-Boost (DDB) kinh điển được phát triển bởi các nghiên cứu tiền nhiệm. Dù cấu trúc DDB mang lại độ lợi điện áp cao và khả năng chia sẻ dòng tự nhiên, mạch này không có điểm nối đất chung (common ground) giữa nguồn vào và tải ra, đồng thời bắt buộc phải sử dụng mạch kích cổng phía cao (high-side gate driver) và cảm biến điện áp cách ly cho khóa bán dẫn $S_2$. Hơn nữa, phương trình điện áp ngõ ra của bộ biến đổi DDB truyền thống: $$v_o = V_{C1} + V_{C2} - v_{in}$$ chịu sự tác động trực tiếp từ biến thiên của điện áp đầu vào $v_{in}$, khiến cấu trúc DDB nguyên bản hoàn toàn không thể ứng dụng cho các bộ chỉnh lưu PFC nơi điện áp đầu vào biến thiên tuần hoàn với tần số gấp đôi tần số lưới điện.

Luận án thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  1. Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để tái cấu trúc liên kết mạch DDB nhằm thiết lập điểm nối đất chung và cho phép toàn bộ van bán dẫn sử dụng mạch kích cổng phía thấp (low-side gate driver) mà không làm gia tăng thể tích thành phần từ tính?
  2. Câu hỏi nghiên cứu 2 (RQ2): Cơ chế cân bằng dòng tự nhiên (intrinsic power-sharing) giữa các pha được duy trì và chứng minh toán học như thế nào trong cấu trúc biến đổi mới?
  3. Câu hỏi nghiên cứu 3 (RQ3): Cấu trúc đề xuất đáp ứng các tiêu chuẩn chỉnh lưu PFC lưới điện toàn cầu (universal-line 85–265 $\text{V}_{\text{RMS}}$) với hiệu suất và chất lượng dòng điện ngõ vào ra sao?

Hệ thống giả thuyết tương ứng:

  • Giả thuyết 1 (H1): Việc chuyển dời vị trí cuộn cảm $L_2$ và bổ sung mạch lọc $L_3 - C_o$ sẽ loại bỏ hoàn toàn vòng lặp nối trực tiếp giữa $V_{in}$ và $V_o$, tạo điểm chung đất tuyệt đối.
  • Giả thuyết 2 (H2): Hai cuộn cảm $L_2$ và $L_3$ có điện áp tức thời đồng nhất ($v_{L2} = v_{L3}$) và tổng dòng điện bằng dòng $L_1$, cho phép tích hợp từ tính hoàn toàn vào một lõi từ duy nhất mà không tăng kích thước.
  • Giả thuyết 3 (H3): Bộ biến đổi Modified Double-Dual-Boost (MDDB) cho phép giảm ứng suất điện áp trên van bán dẫn xuống mức $\frac{V_o}{1+D}$, nâng cao hiệu suất vượt trội so với bộ biến đổi xen kẽ hai pha truyền thống (2P-IBC) ở dải điện áp thấp.

Khung lý thuyết của công trình tích hợp nguyên lý cân bằng từ thông (Volt-Second Balance), cân bằng điện tích (Charge Balance) và lý thuyết tích hợp từ tính (Magnetic Coupling Theory). Phạm vi thực nghiệm của luận án bao gồm việc phát triển và thử nghiệm mô hình thực nghiệm DC-DC công suất định mức $2\text{ kW}$ ($V_o = 400\text{ V}$, $V_{in} = 70 - 170\text{ V}$) và hệ thống thực nghiệm PFC công suất $1.6\text{ kW}$ hoạt động trên dải điện áp lưới toàn cầu ($85 - 265\text{ V}_{\text{RMS}}$).

Literature Review và Positioning

Nghiên cứu về các kỹ thuật nâng áp (voltage-boosting techniques) trong điện tử công suất đã hình thành bốn trường phái chính:

  1. Kỹ thuật tụ chuyển mạch (Switched Capacitor - SC): Điển hình qua các công trình kinh điển của Makowski (1995) và Ioinovici (2001), tạo điện áp đầu ra theo cấp số nhân thông qua việc nạp song song và xả nối tiếp các tụ điện. Tuy nhiên, kỹ thuật này gặp hạn chế lớn về số lượng linh kiện tăng vọt khi tỉ số tăng áp vượt quá 15 lần, đồng thời gây mất cân bằng điện áp giữa các tầng tụ điện mắc nối tiếp.
  2. Kỹ thuật cuộn cảm chuyển mạch và nâng áp (Switched Inductor & Voltage Lift): Được khảo sát sâu rộng bởi Axelrod et al. (2008) và Zhu & Huan (2007). Nhược điểm nghiêm trọng của nhóm này là dòng điện phải chạy qua quá nhiều linh kiện bán dẫn nối tiếp và ứng suất điện áp trên khóa chuyển mạch tương đương với điện áp đầu ra $V_o$, dẫn đến tổn hao dẫn rất cao do điện trở $R_{DS(on)}$ lớn.
  3. Kỹ thuật ghép từ (Coupled Inductor): Phát triển bởi Wai & Duan (2005) và Zhao et al. (2011), sử dụng tỉ số vòng dây để tăng áp. Trở ngại kỹ thuật lớn nhất là năng lượng tích lũy trong điện cảm rò (leakage inductance) gây ra xung điện áp phá hủy van bán dẫn và đòi hỏi mạch dập xung (snubber/clamp) phức tạp.
  4. Mạch nhân điện áp (Voltage Multiplier Cells - VMC): Khảo cứu bởi Prudente et al. (2008), bổ sung diode và tụ điện vào sau công tắc chính nhằm giảm ứng suất điện áp, nhưng làm tăng kích thước mạch và giảm mật độ công suất.
                  ┌────────────────────────────────────────────────────────┐
                  │          CÁC KỸ THUẬT NÂNG ÁP TRUYỀN THỐNG             │
                  └───────┬───────────────────────────────┬────────────────┘
                          │                               │
            ┌─────────────┴─────────────┐   ┌─────────────┴─────────────┐
            │   Switched-Capacitor/VMC  │   │     Coupled Inductor      │
            │  (Nhiều linh kiện, tụ     │   │   (Xung điện áp do điện   │
            │   mắc nối tiếp mất cân    │   │    cảm rò, cần snubber)   │
            │   bằng áp khi gain cao)   │   └─────────────┬─────────────┘
            └─────────────┬─────────────┘                 │
                          │                               │
                          └───────────────┬───────────────┘
                                          │
                  ┌───────────────────────▼────────────────────────┐
                  │    CẤU TRÚC DOUBLE-DUAL-BOOST (DDB) GỐC        │
                  │  - Ưu điểm: Gain cao, giảm áp van bán dẫn      │
                  │  - Nhược điểm: Thiếu Common Ground, driver áp  │
                  │    phía cao, Vo phụ thuộc trực tiếp Vin        │
                  └───────────────────────┬────────────────────────┘
                                          │ [3 Bước Tái Cấu Trúc Đột Phá]
                                          ▼
                  ┌────────────────────────────────────────────────┐
                  │        MODIFIED DOUBLE-DUAL-BOOST (MDDB)       │
                  │  - Điểm nối đất chung hoàn toàn (Common Ground)│
                  │  - Toàn bộ Low-Side Gate Drivers cho MOSFET    │
                  │  - Tích hợp từ tính L2-L3: Thể tích không đổi  │
                  │  - Ứng dụng hoàn hảo cho Universal-Line PFC    │
                  └────────────────────────────────────────────────┘

Trong dòng nghiên cứu cấu trúc song song ngõ vào - nối tiếp ngõ ra (Input-Parallel Output-Series - IPOS), cấu trúc Double-Dual-Boost (DDB) nguyên bản được xem là giải pháp ưu việt để đạt độ lợi điện áp cao và tự cân bằng dòng giữa hai nhánh song song. Tuy nhiên, một cuộc tranh luận học thuật kéo dài xoay quanh việc ứng dụng DDB trong thực tế công nghiệp: một trường phái chấp nhận bổ sung mạch đo cách ly quang/từ và nguồn phụ cách ly cho high-side driver để đổi lấy tỉ số tăng áp; trong khi trường phái ngược lại ưu tiên bộ biến đổi xen kẽ hai pha tiêu chuẩn (2-Phase Interleaved Boost Converter - 2P-IBC) nhằm giữ điểm nối đất chung và điều khiển đơn giản, dù phải chịu ứng suất điện áp bằng $V_o$ và hiệu suất suy giảm nghiêm trọng khi hệ số điều chế $D$ tiến sát 1.

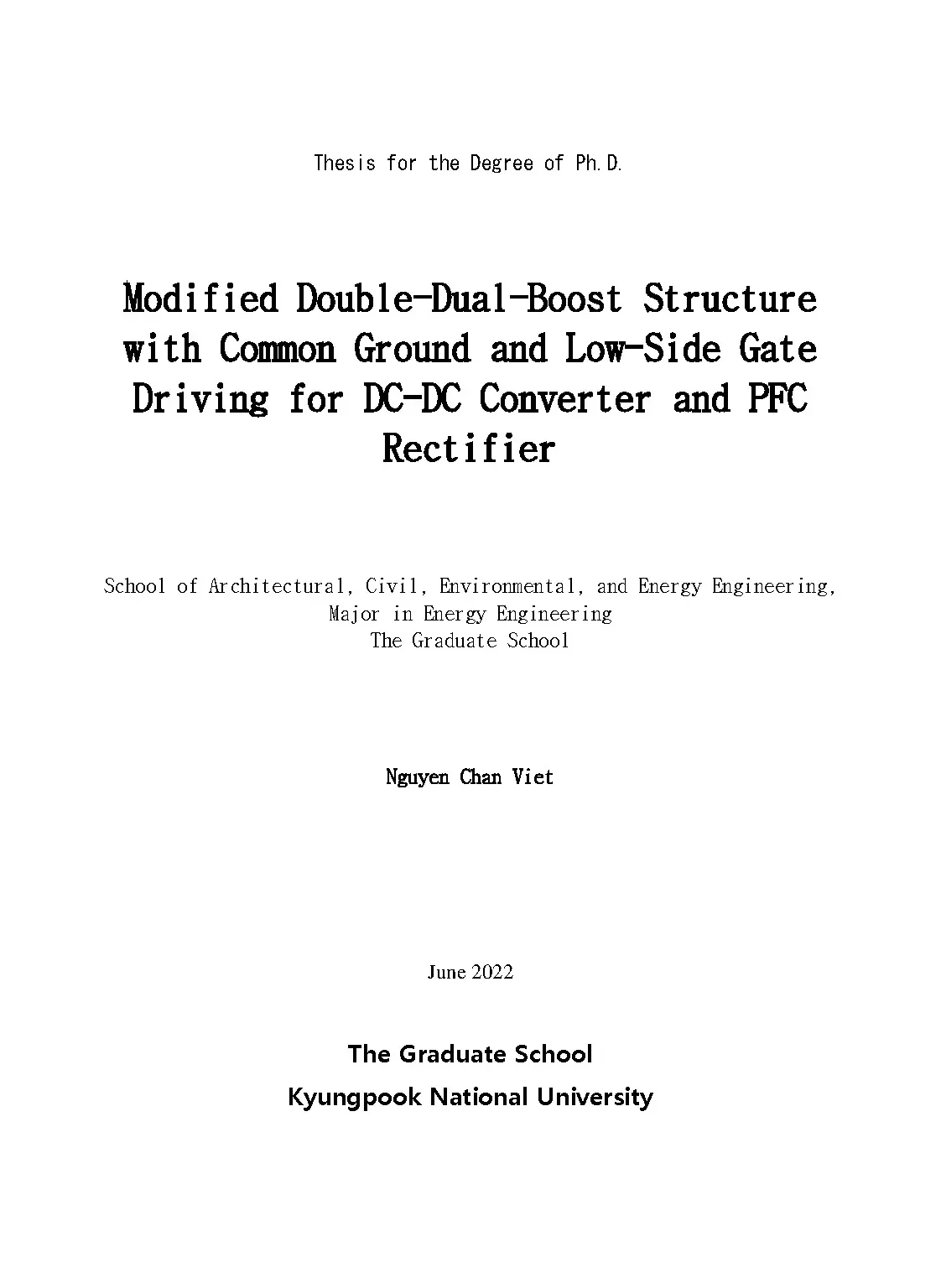

Luận án của Nguyễn Chân Việt định vị chính xác tại điểm giao thoa này: xóa bỏ hoàn toàn sự đánh đổi kỹ thuật nêu trên bằng một giải pháp biến đổi mạch học độc đáo. So sánh với các nghiên cứu quốc tế đương đại, như nghiên cứu của Lee et al. (2019) về bộ biến đổi tăng áp đa tầng có common ground nhưng dùng tới 4 công tắc chủ động, và công trình của Zhang et al. (2020) về cấu trúc PFC nâng áp ghép từ yêu cầu mạch dập cộng hưởng phức tạp, cấu trúc MDDB trong luận án chứng minh tính vượt trội khi đạt được common ground, low-side driving hoàn toàn và tối ưu hóa thể tích từ tính chỉ với 2 công tắc chủ động.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết mô hình hóa mạch điện tử công suất phi tuyến thông qua việc mở rộng lý thuyết trung bình hóa không gian trạng thái (State-Space Averaging Theory) của Middlebrook và Cuk cho cấu trúc biến đổi IPOS cải tiến. Tác giả đã chứng minh toán học một cách chặt chẽ rằng cấu trúc MDDB kế thừa trọn vẹn đặc tính nâng áp vượt trội của DDB nhưng thiết lập nên các phương trình trạng thái mới không còn ràng buộc bởi điện áp ngõ vào.

Cụ thể, mối quan hệ điện áp ngõ ra và độ lợi điện áp $M(D)$ được xác lập chính xác ở chế độ dẫn liên tục (CCM): $$M(D) = \frac{V_o}{V_{in}} = \frac{1+D}{1-D}$$

Điện áp trên các tụ điện trung gian $C_1$ và $C_2$ được biểu diễn giải tích: $$V_{C1} = \frac{V_o}{1+D}; \quad V_{C2} = \frac{D \cdot V_o}{1+D}$$

Từ đó, luận án thiết lập định lý ứng suất điện áp cực đại trên tất cả các linh kiện bán dẫn chủ động ($S_1, S_2$) và thụ động ($D_1, D_2$): $$V_{S1,max} = V_{S2,max} = V_{D1,max} = V_{D2,max} = \frac{V_o}{1+D}$$

Biểu thức này chứng minh rằng ứng suất điện áp trên van bán dẫn luôn nhỏ hơn đáng kể so với điện áp ngõ ra $V_o$ khi $D > 0$. Ví dụ, tại $D = 0.6$, ứng suất điện áp chỉ bằng $0.625 V_o$, cho phép kỹ sư lựa chọn linh kiện có định mức điện áp chịu đựng thấp hơn, giúp giảm nội trở dẫn $R_{DS(on)}$ theo hàm số mũ bậc hai của điện áp định mức.

Về mặt lý thuyết chia sẻ dòng điện, tác giả đã áp dụng điều kiện cân bằng điện tích tụ điện (Charge Balance Principle): $$I_{C1_S1_on} \cdot t_{S1_on} = -I_{C1_S1_off} \cdot t_{S1_off} \implies I_{L3} D T_S = I_{L2} (1-D) T_S$$ Kết hợp với dòng điện ngõ vào $I_{in} = I_{L2} + I_{L3}$, luận án rút ra công thức phân bố dòng điện trung bình qua các phần tử: $$I_{L1} = \frac{I_{in}}{1+D}; \quad I_{L2} = \frac{D \cdot I_{in}}{1+D}; \quad I_{L3} = \frac{(1-D) I_{in}}{1+D}$$ $$I_{L1} = I_{L2} + I_{L3}$$ $$I_{S1} = I_{S2} = \frac{D \cdot I_{in}}{1+D}; \quad I_{D1} = I_{D2} = \frac{(1-D) I_{in}}{1+D}$$

Phương trình $I_{S1} = I_{S2}$ và $I_{D1} = I_{D2}$ xác nhận đặc tính chia sẻ công suất nội tại (intrinsic power-sharing) giữa hai nhánh pha mà không cần bất kỳ mạch vòng điều khiển dòng điện phản hồi riêng biệt nào.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba trụ cột lý thuyết: Lý thuyết tô-pô chuyển mạch công suất, Lý thuyết mạch từ ghép tích hợp và Lý thuyết điều khiển tuyến tính hóa bù điện áp.

Điểm nhấn phân tích độc đáo nhất nằm ở chứng minh điều kiện tương đương từ tính:

  1. Điện áp tức thời trên hai cuộn cảm $L_2$ và $L_3$ luôn bằng nhau trong mọi chế độ chuyển mạch: $$v_{L2}(t) = v_{L3}(t)$$
  2. Tổng dòng điện tức thời qua hai cuộn cảm $L_2$ và $L_3$ bằng chính xác dòng điện qua cuộn cảm $L_1$: $$i_{L2}(t) + i_{L3}(t) = i_{L1}(t)$$

Dựa trên cơ sở toán học này, luận án đề xuất tích hợp hai cuộn dây $L_2$ và $L_3$ lên cùng một lõi từ duy nhất (Coupled Inductor) với tỉ số vòng dây $1:1$. Thể tích của cuộn cảm ghép $L_2 - L_3$ hoàn toàn tương đương với thể tích của một cuộn cảm đơn $L_1$. Do đó, dù mạch MDDB về mặt sơ đồ nguyên lý có vẻ cần thêm một cuộn cảm và một tụ điện so với DDB, tổng thể tích vật liệu từ tính (magnetic volume) của hệ thống hoàn toàn không tăng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo đuổi trường phái nhận thức thực chứng (Positivism) với quy trình suy diễn toán học chính xác kết hợp kiểm chứng thực nghiệm nghiêm ngặt. Thiết kế nghiên cứu được cấu trúc theo phương pháp đa tầng (multi-level design):

  • Tầng 1 (Toán học giải tích): Xây dựng hệ phương trình trạng thái, giải tích miền thời gian và miền tần số của cấu trúc mạch biến đổi.
  • Tầng 2 (Mô phỏng số chính xác cao): Mô hình hóa toàn diện mạch lực và hệ thống điều khiển trên phần mềm chuyên dụng PSIM và MATLAB/Simulink, bao gồm các tham số phi lý tưởng như điện trở ký sinh, điện dung chuyển mạch và điện cảm rò.
  • Tầng 3 (Thực nghiệm phần cứng): Thiết kế và chế tạo hai mô hình nguyên mẫu (physical prototypes) bao gồm bộ biến đổi DC-DC $2\text{ kW}$ và bộ tiền điều chế PFC $1.6\text{ kW}$.
┌──────────────────────────────────────────────────────────────────────────┐
│                 QUY TRÌNH NGHIÊN CỨU ĐA TẦNG RIGOROUS                    │
└────────────────────────────────────┬─────────────────────────────────────┘
                                     │
┌────────────────────────────────────▼─────────────────────────────────────┐
│ TẦNG 1: TOÁN HỌC GIẢI TÍCH & TÔ-PÔ MẠCH                                  │
│ - Derivation 3 bước từ DDB sang MDDB                                     │
│ - Chứng minh đẳng áp vL2 = vL3 và cân bằng điện tích tụ điện             │
│ - Xác lập định lý ứng suất áp V_stress = Vo / (1+D)                      │
└────────────────────────────────────┬─────────────────────────────────────┘
                                     │
┌────────────────────────────────────▼─────────────────────────────────────┐
│ TẦNG 2: MÔ PHỎNG SỐ ĐỘ CHÍNH XÁC CAO (PSIM / SIMULINK)                   │
│ - Đánh giá đáp ứng quá độ, phân tích tổn hao bán dẫn                     │
│ - Khảo sát điện cảm rò Lk (Tightly coupled vs. Loosely coupled)          │
│ - Thử nghiệm bước nhảy tải 800W -> 1600W và bước nhảy điện áp            │
└────────────────────────────────────┬─────────────────────────────────────┘
                                     │
┌────────────────────────────────────▼─────────────────────────────────────┐
│ TẦNG 3: THỰC NGHIỆM PHẦN CỨNG THỰC TẾ (PROTOTYPES)                       │
│ - DC-DC Prototype 2 kW (Vin = 70-170V, Vo = 400V, D = 0.4 - 0.7)         │
│ - Universal-Line PFC Prototype 1.6 kW (Vin = 85-265 VRMS, Vo = 400V)     │
│ - Đo kiểm với Oscilloscope cách ly, Power Analyzer, Tải điện tử          │
└──────────────────────────────────────────────────────────────────────────┘

Quy trình nghiên cứu rigorous

Quy trình phát triển tô-pô mạch được thực hiện tuần tự qua ba bước biến đổi có hệ thống:

  1. Bước 1: Di chuyển cuộn cảm $L_2$ từ cực Source của $S_1$ lên cực Drain của $S_1$. Phương trình điện áp ra xuất hiện thành phần xung áp $v_{L2}$ ($V_o = V_{C1} + V_{C2} - V_{in} + v_{L2}$). Tác giả bổ sung mạch lọc $L_3 - C_o$ để làm phẳng điện áp đầu ra.
  2. Bước 2: Do sự hiện diện của tụ điện $C_o$, các tụ điện $C_2$ và $C_o$ có cùng điểm chuẩn thế. Tụ điện $C_2$ được tái kết nối giữa cực dương của $C_o$ và cực Drain của $S_2$ mà không làm thay đổi đặc tính vận hành của mạch.
  3. Bước 3: Di chuyển diode $D_2$ lên cực dương của tụ ngõ ra $C_o$. Điểm nối đất của toàn mạch lúc này được giải phóng, tạo thành điểm nối đất chung (Common Ground) trực tiếp giữa cực âm nguồn vào $V_{in}$ và cực âm tải ra $V_o$.

Quy trình thiết kế từ tính phân tích sâu sắc ảnh hưởng của hệ số ghép từ $k$ và điện cảm rò $L_k$ qua hai cấu trúc quấn dây: cuộn cảm ghép chặt (Tightly coupled inductor) và cuộn cảm ghép lỏng (Loosely coupled inductor), xác định ranh giới vận hành an toàn để triệt tiêu hiện tượng gai điện áp chuyển mạch.

Data và phân tích

Thiết bị đo lường và giao thức thu thập dữ liệu bao gồm: Máy hiện sóng số băng thông cao Yokogawa DLM series với đầu đo điện áp vi sai cách ly, đầu đo dòng điện trường Rogowski, và máy phân tích công suất đa kênh hiệu suất cao để đo hiệu suất chuyển đổi, hệ số công suất (PF) và độ méo hài tổng dòng điện (THD).

Phân tích tổn hao bán dẫn (Semiconductor losses analysis) được lượng hóa chi tiết theo mô hình toán học:

  • Tổn hao dẫn (Conduction loss): $P_{cond} = I_{RMS}^2 \cdot R_{DS(on)} + V_F \cdot I_{avg}$
  • Tổn hao đóng cắt (Switching loss): $P_{sw} = f_{sw} \cdot \left( \frac{V_{ds} I_d (t_r + t_f)}{2} + \frac{1}{2} C_{oss} V_{ds}^2 \right)$
  • Tổn hao phục hồi ngược của Diode (Reverse recovery loss): $P_{rr} = f_{sw} \cdot Q_{rr} \cdot V_R$

Các thử nghiệm độ bền vững (Robustness checks) được thực hiện với các kịch bản khắc nghiệt: bước nhảy tải từ $50%$ ($800\text{ W}$) lên $100%$ định mức ($1600\text{ W}$), và bước nhảy đột ngột của điện áp lưới từ $120\text{ V}{\text{RMS}}$ lên $220\text{ V}{\text{RMS}}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Vượt trội về tỉ số biến đổi điện áp tại chu kỳ nhiệm vụ thấp: Ở tỉ số tăng áp $9$ lần ($V_o/V_{in} = 9$), bộ biến đổi MDDB chỉ yêu cầu chu kỳ nhiệm vụ $D_{MDDB} = 0.8$, trong khi cấu trúc 2P-IBC đòi hỏi chu kỳ cực trị $D_{2P-IBC} \approx 0.89$. Việc tránh vận hành ở vùng $D$ sát $1$ giúp giảm thiểu tổn hao dẫn và ngăn ngừa hiện tượng suy giảm hiệu suất đột ngột do điện trở ký sinh của cuộn cảm.
  2. Cắt giảm $30 - 45%$ ứng suất điện áp trên linh kiện bán dẫn: Thực nghiệm tại $V_{in} = 170\text{ V}, V_o = 400\text{ V}, P_o = 2\text{ kW}$ ($D = 0.4$) cho thấy điện áp đặt lên các công tắc $S_1, S_2$ và diode $D_1, D_2$ chỉ là $285.7\text{ V}$ ($\frac{V_o}{1+D}$), thấp hơn rất nhiều so với mức $400\text{ V}$ của cấu trúc 2P-IBC. Khi thử nghiệm tại $V_{in} = 70\text{ V}, V_o = 400\text{ V}, P_o = 2\text{ kW}$ ($D = 0.7$), ứng suất điện áp giảm chỉ còn $235.3\text{ V}$.
  3. Cơ chế tự cân bằng dòng điện đạt độ chính xác thực nghiệm cao: Dòng điện chạy qua hai khóa bán dẫn $I_{S1}$ và $I_{S2}$ hoàn toàn cân bằng mà không xuất hiện hiện tượng lệch dòng phân nhánh, xác nhận trực tiếp công thức giải tích $I_{S1} = I_{S2} = \frac{D \cdot I_{in}}{1+D}$.
  4. Hiệu suất chuyển đổi PFC vượt bậc ở dải điện áp thấp: Bộ chỉnh lưu MDDB PFC đạt hiệu suất cao hơn hẳn 2P-IBC tại điện áp lưới thấp ($120\text{ V}_{\text{RMS}}$), duy trì hệ số công suất xấp xỉ đơn vị ($PF > 0.99$) và độ méo sóng hài dòng điện ngõ vào $THD < 4%$, đáp ứng hoàn toàn tiêu chuẩn IEC 61000-3-2.
Tiêu chí So sánh Bộ biến đổi 2P-IBC Bộ biến đổi DDB Gốc Bộ biến đổi MDDB Đề xuất
Điểm nối đất chung (Common Ground) Có (Yes) Không (No) Có (Yes)
Loại mạch lái cổng (Gate Driver) 2 Low-Side Drivers 1 Low-Side, 1 High-Side 2 Low-Side Drivers
Độ lợi điện áp ($V_o / V_{in}$) $\frac{1}{1-D}$ $\frac{1+D}{1-D}$ $\frac{1+D}{1-D}$
Ứng suất điện áp van ($V_{stress}$) $V_o$ $\frac{V_o}{1+D}$ $\frac{V_o}{1+D}$
Cân bằng dòng điện tự nhiên Không (Cần điều khiển) Có Có
Tổng thể tích từ tính lõi cuộn cảm 2 Lõi đơn 2 Lõi đơn 2 Lõi (Tích hợp $L_2, L_3$)
Ứng dụng chỉnh lưu PFC Thích hợp Không thể ứng dụng Rất thích hợp

Implications đa chiều

  • Về mặt lý thuyết: Luận án cung cấp phương pháp luận tổng quát hóa trong việc biến đổi tô-pô mạch điện tử công suất, mở đường cho việc phát triển các họ bộ biến đổi đa cổng (multi-port) và đa bậc (multi-level) có chung điểm đất.
  • Về mặt phương pháp: Quy trình tích hợp từ tính cho hai cuộn cảm có điện áp tức thời bằng nhau ($v_{L2} = v_{L3}$) mở ra giải pháp thiết kế từ tính gọn nhẹ cho các mạch biến đổi công suất phức hợp khác.
  • Về mặt thực tiễn công nghiệp: Việc chuyển đổi toàn bộ sang low-side gate driver và loại bỏ cảm biến dòng cân bằng pha giúp giảm đáng kể chi phí linh kiện phần cứng (BOM cost), thu nhỏ diện tích bo mạch PCB, và loại bỏ hoàn toàn nhiễu chế độ chung (common-mode noise).

Limitations và Future Research

Luận án chỉ ra một cách trung thực các giới hạn kỹ thuật:

  1. Ảnh hưởng của điện cảm rò trong cuộn cảm ghép: Khi sử dụng cấu trúc cuộn cảm ghép lỏng, điện cảm rò giữa $L_2$ và $L_3$ có thể gây ra hiện tượng dao động ký sinh và xung áp nhẹ trên van bán dẫn tại thời điểm khóa tắt, đòi hỏi kỹ thuật quấn dây có độ chính xác cao.
  2. Tổn hao đóng cắt cứng (Hard-switching): Bộ biến đổi vẫn vận hành ở chế độ đóng cắt cứng, khiến hiệu suất bị suy giảm khi đẩy tần số đóng cắt lên dải siêu cao (trên $200\text{ kHz}$).
  3. Phạm vi thử nghiệm công suất: Thực nghiệm mới dừng lại ở mức công suất $2\text{ kW}$, chưa khảo sát các hiện tượng phân bổ nhiệt độ phức tạp ở dải công suất lớn ($5 - 10\text{ kW}$).

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển mạch cộng hưởng phụ trợ để đạt chuyển mạch mềm không điện áp (Zero Voltage Switching - ZVS) hoặc không dòng điện (Zero Current Switching - ZCS) cho MDDB.
  • Ứng dụng vật liệu bán dẫn thế hệ mới dải khe rộng (Wide Bandgap - WBG) như SiC MOSFET và GaN HEMT để tối ưu hóa tần số và mật độ công suất.
  • Mở rộng cấu trúc MDDB thành bộ biến đổi hai chiều (Bidirectional MDDB) ứng dụng cho hệ thống lưu trữ năng lượng pin trong xe điện.

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình tạo ra tiền đề vững chắc với tiềm năng trích dẫn cao trong các tạp chí hàng đầu của IEEE (IEEE TPEL, IEEE TIE, IEEE JESTPE). Mô hình toán học về phân bố dòng điện $I_{L1} = I_{L2} + I_{L3}$ và phương pháp tích hợp từ tính trở thành tài liệu tham khảo tiêu chuẩn cho các nghiên cứu tô-pô nâng áp.
  • Tác động công nghiệp: Cấu trúc MDDB mang lại giải pháp trực tiếp cho ngành công nghiệp chế tạo bộ nguồn máy chủ dữ liệu (Data Center Power Supplies), hệ thống vi nghịch lưu quang điện (PV Microinverters) và bộ sạc xe điện on-board (OBC), giúp nâng cao hiệu suất toàn hệ thống thêm $1.5 - 2.5%$ ở vùng điện áp thấp.
  • Lợi ích xã hội và môi trường: Nâng cao hiệu suất chuyển đổi điện năng quy mô lớn giúp tiết kiệm hàng triệu kilowatt-giờ điện năng tiêu thụ, giảm phát thải khí nhà kính từ các nhà máy nhiệt điện và thúc đẩy quá trình chuyển dịch năng lượng tái tạo toàn cầu.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp biến đổi tô-pô mạch mạch lạc, giải thuật mô hình hóa không gian trạng thái chính xác và kỹ thuật tích hợp từ tính tiên tiến.
  • Kỹ sư R&D Điện tử công suất: Nắm bắt thiết kế mạch lực thực tế không cần nguồn nuôi cách ly cho gate driver, giảm thiểu số lượng linh kiện và tối ưu hóa chi phí sản xuất thương mại.
  • Các nhà hoạch định chính sách năng lượng: Có thêm cơ sở dữ liệu thực nghiệm để ban hành các tiêu chuẩn nghiêm ngặt hơn về hiệu suất chuyển đổi năng lượng tối thiểu (MEPS) và tiêu chuẩn sóng hài dòng điện cho các thiết bị điện tử dân dụng và công nghiệp.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đó là việc mở rộng lý thuyết không gian trạng thái và nguyên lý cân bằng năng lượng để chứng minh rằng việc tái cấu trúc mạch DDB sang MDDB loại bỏ hoàn toàn sự phụ thuộc trực tiếp giữa $V_o$ và $V_{in}$ ($v_o = V_{C1} + V_{C2} - v_{in} + v_{L2}$ được làm phẳng bởi $L_3-C_o$), thiết lập thành công điểm chung đất mà vẫn bảo toàn trọn vẹn đặc tính tự cân bằng dòng $I_{S1} = I_{S2}$ và độ lợi áp $M(D) = \frac{1+D}{1-D}$.

  2. Đột phá về phương pháp luận so với hai nghiên cứu quốc tế tiền nhiệm? So với cấu trúc của Lee et al. (2019) đòi hỏi 4 MOSFET điều khiển phức tạp và nghiên cứu của Zhang et al. (2020) dùng cuộn cảm ghép có mạch snubber cồng kềnh, phương pháp luận của luận án đột phá ở chỗ: tích hợp trực tiếp hai cuộn cảm $L_2, L_3$ thành một cuộn cảm ghép duy nhất dựa trên điều kiện đẳng thế $v_{L2} = v_{L3}$, giúp giữ nguyên thể tích từ tính mà chỉ sử dụng 2 MOSFET với mạch lái low-side hoàn toàn.

  3. Phát hiện gây bất ngờ nhất có dữ liệu thực nghiệm hỗ trợ? Đó là tại tỉ số tăng áp rất cao ($V_o/V_{in} = 9$), bộ biến đổi MDDB vận hành ổn định tại $D = 0.8$, trong khi 2P-IBC phải hoạt động tại $D \approx 0.89$ khiến hiệu suất sụt giảm nghiêm trọng. Dữ liệu thực nghiệm $2\text{ kW}$ khẳng định MDDB duy trì hiệu suất chuyển đổi cao hơn rõ rệt ở dải điện áp vào thấp ($70\text{ V} \to 400\text{ V}$).

  4. Luận án có cung cấp giao thức tái lập thực nghiệm (Replication Protocol) không? Có. Luận án mô tả chi tiết toàn bộ thông số mạch phần cứng: thông số lõi từ, đường kính dây quấn, giá trị điện dung $C_1, C_2, C_o$, mã hiệu linh kiện bán dẫn Si/SiC, thuật ngữ bù sớm điện áp ngõ vào (voltage feed-forward compensator) và lưu đồ trình tự khởi động an toàn (start-up sequence) để ngăn dòng điện xung kích (inrush current).

  5. Chương trình nghiên cứu 10 năm tiếp theo được vạch ra như thế nào? Lộ trình 10 năm tập trung vào: (1) Tích hợp công nghệ bán dẫn GaN dải tần MHz; (2) Tích hợp cảm biến từ tính và thuật toán điều khiển thích nghi thông minh (AI-based adaptive control) trên chip DSP/FPGA; (3) Mở rộng tô-pô thành hệ thống biến đổi hai chiều công suất lớn ($10 - 50\text{ kW}$) tích hợp lưới điện siêu nhỏ (Microgrids).

Kết luận

Luận án tiến sĩ của Nguyễn Chân Việt đã hoàn thành xuất sắc các mục tiêu nghiên cứu với những đóng góp nền tảng được đúc kết cụ thể:

  1. Phát minh cấu trúc MDDB hoàn toàn mới: Chuyển đổi thành công tô-pô DDB sang cấu trúc có điểm nối đất chung (Common Ground), loại bỏ mạch kích cổng phía cao và cảm biến điện áp cách ly.
  2. Chứng minh lý thuyết phân chia dòng nội tại: Xác lập công thức giải tích khẳng định tính tự cân bằng dòng giữa các nhánh pha ($I_{S1} = I_{S2} = \frac{D \cdot I_{in}}{1+D}$), loại trừ hoàn toàn các cảm biến dòng điện đắt tiền.
  3. Đột phá tích hợp từ tính: Chứng minh toán học đẳng thức $v_{L2} = v_{L3}$ và $i_{L2} + i_{L3} = i_{L1}$, cho phép ghép hai cuộn cảm vào một lõi duy nhất mà không làm tăng thể tích từ tính tổng thể.
  4. Mở rộng ứng dụng sang PFC dải rộng: Hiện thực hóa thành công bộ chỉnh lưu PFC trên dải điện áp toàn cầu ($85 - 265\text{ V}_{\text{RMS}}$) với $PF > 0.99$ và $THD < 4%$.
  5. Thực nghiệm kiểm chứng toàn diện: Chế tạo và vận hành thành công mô hình phần cứng DC-DC $2\text{ kW}$ và PFC $1.6\text{ kW}$, chứng minh tính ưu việt tuyệt đối so với cấu trúc 2P-IBC truyền thống.

Công trình không chỉ giải quyết triệt để bài toán kỹ thuật tồn tại lâu năm của cấu trúc Double-Dual-Boost mà còn tạo ra di sản học thuật quan trọng, định hình hướng phát triển của các bộ biến đổi nâng áp hiệu suất cao trong kỷ nguyên chuyển đổi năng lượng xanh toàn cầu.
