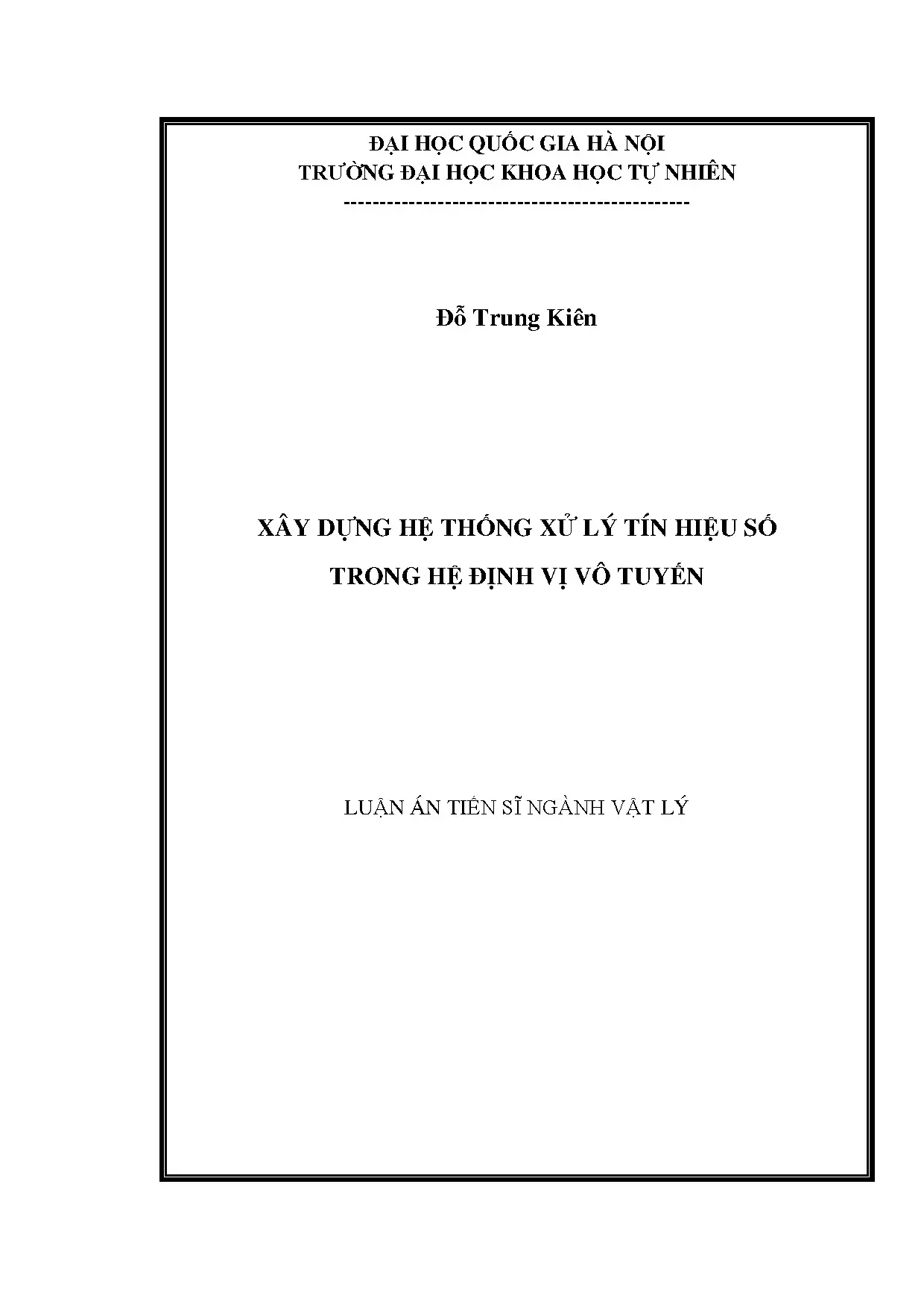

Luận án TS: Xây dựng hệ thống xử lý tín hiệu số trong hệ định vị vô tuyến

Các hệ thống radar hiện đại thực hiện nhiều chức năng chính. Chúng bao gồm phát hiện mục tiêu, đo lường khoảng cách và xác định vận tốc. Chúng cũng hỗ trợ đo góc trong các cấu hình nâng cao. Kiến trúc cơ bản của một hệ thống radar xung được trình bày. Hệ thống này thường bao gồm một bộ phát công suất cao. Nó gửi các xung tần số vô tuyến (RF). Ăng-ten sau đó truyền các xung này. Nó cũng nhận các tín hiệu phản xạ từ mục tiêu. Các tín hiệu nhận được đi qua một bộ khuếch đại nhiễu thấp. Chúng sau đó được trộn xuống tần số trung gian (IF). Cuối cùng, một bộ xử lý tín hiệu số (DSP) xử lý tín hiệu IF. Bộ xử lý này trích xuất thông tin mục tiêu. Nó áp dụng các thuật toán khác nhau để phát hiện và theo dõi. Kiến trúc hệ thống định vị vô tuyến này phụ thuộc nhiều vào các thành phần số. Nó cho phép tính linh hoạt và hiệu suất cao. Hệ thống hướng tới xử lý tín hiệu số định vị chính xác. Điều này rất quan trọng cho các ứng dụng định vị hiện đại. Phương pháp định vị vô tuyến tạo thành xương sống.

Các hệ thống radar sử dụng nhiều kỹ thuật xử lý tín hiệu cơ bản. Các kỹ thuật này cải thiện hiệu suất hệ thống. Chúng tăng cường khả năng phát hiện. Nén xung là một kỹ thuật chính. Nó tăng tỷ số tín hiệu trên nhiễu (SNR) mà không làm mất độ phân giải khoảng cách. Lọc phối hợp là một phương pháp thiết yếu khác. Nó tối đa hóa SNR của tín hiệu nhận được. Điều này đạt được bằng cách tương quan tín hiệu nhận được với một bản sao của xung truyền. Xử lý Doppler trích xuất thông tin vận tốc mục tiêu. Nó sử dụng sự dịch tần số của tín hiệu phản xạ nhận được. Các kỹ thuật tích lũy cải thiện xác suất phát hiện. Chúng kết hợp nhiều xung nhận được. Các kỹ thuật xử lý tín hiệu số định vị này là nền tảng. Chúng giải quyết các thách thức như nhiễu và lộn xộn. Hiểu những điều cơ bản này là rất quan trọng. Nó cho phép phát triển các thuật toán định vị nâng cao. Hệ thống tận dụng chúng cho hoạt động đáng tin cậy.

Tạo dạng sóng là một khía cạnh cơ bản của thiết kế radar. Điều này liên quan đến việc tạo ra các mẫu tín hiệu cụ thể. Các mẫu này mang thông tin về xung truyền. Tài liệu khám phá các kỹ thuật tạo dạng sóng. Nó tập trung vào việc sử dụng vi điều khiển để tạo các chuỗi mã. Cụ thể, mã Barker và mã M được nghiên cứu. Mã Barker có các đặc tính tự tương quan tuyệt vời. Chúng được sử dụng rộng rãi để nén xung. Mã M mang lại những lợi ích tương tự. Chúng có thể được xen kẽ để tạo ra các mẫu phức tạp hơn. Các mẫu này cải thiện hiệu suất hệ thống. Chúng tăng cường độ phân giải khoảng cách và tỷ số tín hiệu trên nhiễu. Các mô phỏng chứng minh hiệu quả của các kỹ thuật mã hóa này. Việc triển khai sử dụng vi điều khiển PIC16F877A. Nó tạo ra các chuỗi mã Barker. Cách tiếp cận dựa trên vi điều khiển này đảm bảo tính linh hoạt. Nó cũng cho phép thực hiện phần cứng hiệu quả. Độ chính xác của việc tạo mã là tối quan trọng. Nó ảnh hưởng trực tiếp đến độ chính xác của xử lý tín hiệu số định vị tiếp theo.

Sau khi tạo các chuỗi mã dải cơ sở, cần có điều chế. Các mã được tạo được điều chế lên một sóng mang tần số trung gian (IF). Khóa dịch pha nhị phân (BPSK) là kỹ thuật điều chế được chọn. BPSK mang lại hiệu suất mạnh mẽ. Nó hiệu quả về băng thông. Bộ điều chế BPSK chuyển đổi chuỗi mã nhị phân thành các dịch pha. Một chuỗi mã Barker 13 bit được sử dụng với điều chế BPSK. Tài liệu trình bày chi tiết quá trình trộn các mã được điều chế này. Nó liên quan đến việc kết hợp tín hiệu IF được mã hóa với sóng mang tần số cao hơn. Điều này chuyển đổi tín hiệu lên dải RF mong muốn. Các mô phỏng minh họa quá trình trộn. Các thiết kế phần cứng cho bộ điều chế BPSK và bộ trộn cũng được trình bày. Việc triển khai thực tế này là chìa khóa. Nó biến các khái niệm lý thuyết thành các thành phần hoạt động. Điều chế chất lượng cao là điều cần thiết. Nó đảm bảo tính toàn vẹn của tín hiệu. Tính toàn vẹn này rất quan trọng cho xử lý tín hiệu số định vị chính xác.

Cải thiện tỷ số tín hiệu trên nhiễu (SNR) là mục tiêu chính. SNR cao hơn trực tiếp dẫn đến khả năng phát hiện tốt hơn. Tài liệu nghiên cứu sự phụ thuộc của SNR vào các thông số radar khác nhau. Bộ lọc phối hợp đóng vai trò quan trọng. Chúng được thiết kế để tối đa hóa SNR của tín hiệu nhận được. Việc tối ưu hóa này rất quan trọng đối với các tín hiệu phản xạ yếu. Khái niệm hàm bất định được khám phá. Nó mô tả các đặc tính độ phân giải của một dạng sóng. Xác suất phát hiện (PD) và xác suất báo động sai (Pfa) được phân tích. Các số liệu này định lượng hiệu suất hệ thống. Các mô phỏng được sử dụng để mô hình hóa mối quan hệ giữa PD, Pfa và SNR. Hiểu biết lý thuyết này hướng dẫn các lựa chọn thiết kế thực tế. Nó đảm bảo phát hiện mạnh mẽ trong môi trường nhiễu. Các kỹ thuật xử lý tín hiệu số định vị này là cơ bản. Chúng đặt nền tảng cho việc thu nhận mục tiêu đáng tin cậy.

Nén xung là một kỹ thuật quan trọng cho radar độ phân giải cao. Nó đạt được độ phân giải khoảng cách cao với các xung dài. Điều này đồng thời duy trì công suất truyền trung bình cao. Tài liệu trình bày chi tiết ứng dụng của nén xung. Nó sử dụng mã Barker điều chế BPSK xen kẽ với mã M. Sự kết hợp này mang lại tỷ lệ nén tuyệt vời. Tích lũy xung tiếp tục tăng cường phát hiện. Nó kết hợp nhất quán nhiều xung nhận được. Điều này cải thiện tổng thể SNR. Các mô phỏng minh họa lợi ích của tích lũy xung. Các kỹ thuật này cùng nhau tăng xác suất phát hiện. Chúng giảm tác động của nhiễu. Nén xung hiệu quả là trọng tâm của xử lý tín hiệu số định vị. Nó cho phép định vị đối tượng chính xác. Điều này đặc biệt quan trọng cho các ứng dụng định vị thời gian thực. Phương pháp này cung cấp sự đánh đổi giữa độ dài xung và độ phân giải.

Bộ lọc số là các thành phần thiết yếu trong hệ thống DSP. Chúng loại bỏ các thành phần tần số không mong muốn. Chúng cũng định hình phổ tín hiệu. Phần này tập trung vào thiết kế và triển khai các bộ lọc FIR và IIR. Các bộ lọc này rất quan trọng để điều kiện hóa tín hiệu. Bộ lọc FIR cung cấp đáp ứng pha tuyến tính. Bộ lọc IIR cung cấp độ suy giảm dốc hơn với ít hệ số hơn. Các khía cạnh lý thuyết của cả hai loại bộ lọc được thảo luận. Một số mô phỏng chứng minh các đặc tính của chúng. Các bộ lọc sau đó được thiết kế và triển khai trên một nền tảng DSP cụ thể. Bộ phát triển DSP Texas Instruments TMS320C6416T DSK được sử dụng cho mục đích này. Phần cứng DSP định vị này cung cấp sức mạnh tính toán. Nó xử lý các phép toán lọc phức tạp. Thiết kế bộ lọc phù hợp cải thiện độ rõ của tín hiệu. Nó tăng cường độ chính xác của các giai đoạn xử lý tiếp theo. Điều này bao gồm các quy trình như biến đổi Fourier định vị và các phân tích khác.

Bộ chuyển đổi Analog-to-Digital (A/D) và Digital-to-Analog (D/A) là cầu nối. Chúng kết nối các tín hiệu analog với đơn vị xử lý số. Chuyển đổi tốc độ cao là điều cần thiết cho các hệ thống radar hiện đại. Nó thu nhận các tín hiệu băng thông rộng mà không bị mất mát. Phần này mô tả thiết kế và chế tạo các thành phần quan trọng này. Chúng được thiết kế đặc biệt để sử dụng với bo mạch DSP56307EVM. Các bộ chuyển đổi được chọn phải xử lý tốc độ lấy mẫu cao. Chúng cũng cần độ phân giải đủ. Điều này đảm bảo số hóa chính xác các tín hiệu phản xạ radar analog. Ngược lại, bộ chuyển đổi D/A tái tạo chính xác các tín hiệu truyền số thành dạng sóng analog. Thiết kế giao diện phù hợp là rất quan trọng. Nó giảm thiểu nhiễu và méo. Hiệu suất của các bộ chuyển đổi này ảnh hưởng trực tiếp đến độ chính xác tổng thể của hệ thống. Đây là một phần quan trọng của phần cứng DSP định vị.

Bộ dao động nội (LO) là cơ bản cho các bộ thu siêu tạo phách. Nó cung cấp tần số ổn định cho các hoạt động trộn. Phần này trình bày chi tiết thiết kế của LO sử dụng các kỹ thuật Vòng khóa pha (PLL). PLL đảm bảo độ ổn định và độ chính xác tần số. Một vi điều khiển điều khiển PLL. Điều này cho phép tổng hợp tần số linh hoạt. Các kết quả của khối dao động cao tần được trình bày. Tiếp theo LO, thiết kế của bộ thu tần số siêu cao (UHF) được giải thích. Bộ thu này thu nhận các tín hiệu phản xạ từ mục tiêu. Nó khuếch đại và chuyển đổi tần số RF xuống tần số trung gian. Các cân nhắc thiết kế bộ thu bao gồm hệ số nhiễu thấp và độ lợi cao. Mục tiêu là tối đa hóa độ nhạy. Toàn bộ đường nhận này là cần thiết cho kiến trúc hệ thống định vị vô tuyến. Nó ảnh hưởng trực tiếp đến chất lượng tín hiệu cho DSP tiếp theo.

Một bộ khuếch đại công suất cao (HPA) rất quan trọng đối với bộ phát radar. Nó tăng công suất của tín hiệu RF đã điều chế. Điều này đảm bảo phạm vi và khả năng phát hiện đủ. Phần này bao gồm thiết kế và chế tạo khối khuếch đại công suất cao tần. Các khái niệm chính như tham số tán xạ (S-parameters) được giới thiệu. Các đường vi dải được sử dụng để ghép trở kháng và định tuyến tín hiệu. Phần mềm Advanced Design System (ADS) hỗ trợ mô phỏng. Nó tối ưu hóa hiệu suất của bộ khuếch đại. Thiết kế hướng tới các mức công suất đầu ra cụ thể. Công suất xung 90 W đạt được. Thiết kế bộ khuếch đại hai tầng mang lại sự linh hoạt. Đạt được công suất cao một cách hiệu quả là một thách thức. Nó đòi hỏi việc lựa chọn và bố trí linh kiện cẩn thận. Bộ khuếch đại này tạo thành một phần quan trọng của đường truyền của hệ thống phần cứng DSP định vị.

Xử lý tín hiệu số (DSP) là trọng tâm của các hệ thống định vị hiện đại. Các ứng dụng của nó đa dạng và quan trọng. DSP cho phép các chức năng nâng cao. Chúng bao gồm tạo dạng sóng phức tạp và lọc tín hiệu chính xác. Nó cũng tạo điều kiện cho các thuật toán phát hiện phức tạp. Hệ thống tích hợp chứng minh các khả năng này. Nó cho thấy cách DSP tăng cường phạm vi phát hiện và độ phân giải. Nó cải thiện độ chính xác trong các môi trường thách thức. Hệ thống triển khai các chuỗi xử lý cụ thể. Các chuỗi này được thiết kế để có hiệu suất tối ưu. Chúng xử lý các tác vụ từ thu nhận dữ liệu thô đến ước tính tham số mục tiêu cuối cùng. Việc sử dụng DSP hiệu quả là chìa khóa. Nó biến dữ liệu cảm biến thô thành thông tin có thể hành động. Điều này làm cho hệ thống có khả năng thích ứng cao. Nó hỗ trợ các phương pháp định vị vô tuyến khác nhau.

Định vị thời gian thực đòi hỏi triển khai thuật toán hiệu quả. Hệ thống tập trung vào triển khai các thuật toán định vị hoạt động nhanh chóng. Điều này bao gồm biến đổi Fourier nhanh (FFT) để phân tích phổ. Nó cũng tích hợp các kỹ thuật tương quan để đo khoảng cách. Mã hóa và tối ưu hóa hiệu quả được áp dụng cho firmware DSP. Điều này đảm bảo thông lượng tối đa. Mục tiêu là xử lý các luồng dữ liệu đến mà không có độ trễ đáng kể. Các cân nhắc về xử lý song song được khám phá. Điều này giảm thiểu sự chậm trễ xử lý. Việc tích hợp các lệnh DSP chuyên biệt tiếp tục tăng hiệu suất. Thiết kế tổng thể nhấn mạnh định vị thời gian thực. Điều này cho phép theo dõi liên tục và cập nhật ngay lập tức. Một hệ thống như vậy rất quan trọng cho các ứng dụng động. Nó dựa vào phần mềm DSP định vị được tối ưu hóa.
