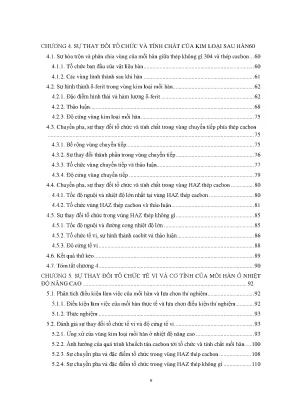

Tổng quan về luận án

Luận án này tiên phong trong việc phân tích toàn diện sự thay đổi tổ chức tế vi và cơ tính của mối hàn không đồng nhất giữa thép không gỉ austenit 304 và thép cacbon thấp, đặc biệt dưới tác động của nhiệt độ làm việc nâng cao. Nghiên cứu giải quyết một lỗ hổng quan trọng trong hiểu biết về độ bền và khả năng làm việc lâu dài của các kết cấu hàn dị chủng, vốn rất phổ biến trong các ngành công nghiệp năng lượng như nhà máy nhiệt điện, nơi mối hàn phải chịu chu trình nhiệt và áp lực cao. Tính tiên phong của nghiên cứu thể hiện ở cách tiếp cận đa chiều, kết hợp thực nghiệm chi tiết ở nhiều cấp độ với phân tích lý thuyết sâu sắc, từ đó làm sáng tỏ các cơ chế phân hủy vật liệu và suy giảm tính chất mà các nghiên cứu trước đây chưa giải thích đầy đủ.

Lỗ hổng nghiên cứu cụ thể (research gap) được xác định là sự thiếu vắng một khung phân tích tích hợp, định lượng, có khả năng dự đoán sự tiến hóa của vi cấu trúc và cơ tính ở từng vùng của mối hàn không đồng nhất dưới tác động của nhiệt độ làm việc kéo dài, đặc biệt là các cơ chế khuếch tán cacbon và sự hình thành các vùng có độ cứng chênh lệch lớn. Mặc dù các công trình của Schaeffler (1949) và WRC-1992 (Kotecki & Siewert, 1992) đã cung cấp các giản đồ pha hữu ích cho mối hàn, nhưng chúng không thể mô tả động học chuyển pha và sự khuếch tán nguyên tố cục bộ dưới điều kiện phi cân bằng và nhiệt độ cao liên tục. Các nghiên cứu trước đó đã chỉ ra rằng hàm lượng δ-ferit phụ thuộc vào chỉ số Cr-tương đương (Crtđ) và Ni-tương đương (Nitđ), và sự hòa trộn giữa kim loại điện cực và kim loại cơ bản dẫn tới thành phần hóa học tại vùng giáp biên giới thay đổi, làm biến đổi hàm lượng δ-ferit. Tuy nhiên, tác động định lượng của sự phân hủy δ-ferit và khuếch tán cacbon đến sự hình thành pha sigma và cacbit, cùng với hệ quả về cơ tính, vẫn cần được làm rõ hơn trong bối cảnh nhiệt độ vận hành thực tế.

Nghiên cứu đặt ra các câu hỏi và giả thuyết sau:

  1. RQ1: Sự tiến hóa vi cấu trúc của δ-ferit, austenit và các pha khác trong vùng kim loại mối hàn (WMZ), vùng chuyển tiếp (TZ) và vùng ảnh hưởng nhiệt (HAZ) của mối hàn thép không gỉ 304/thép cacbon thay đổi như thế nào sau khi hàn?
  2. RQ2: Cơ chế khuếch tán cacbon cục bộ tại vùng chuyển tiếp giữa thép cacbon và kim loại mối hàn diễn ra như thế nào dưới nhiệt độ nâng cao và tác động của nó đến sự hình thành các vùng có độ cứng cao/thấp?
  3. RQ3: Sự phân hủy δ-ferit và quá trình kết tủa cacbit (M23C6, M7C3) trong vùng WMZ và HAZ thép không gỉ diễn ra như thế nào khi mối hàn làm việc ở nhiệt độ nâng cao kéo dài (400°C, 600°C, 900°C)?
  4. RQ4: Mối quan hệ định lượng giữa sự tiến hóa vi cấu trúc, phân bố pha, và sự thay đổi độ cứng tế vi (HV) ở các vùng khác nhau của mối hàn là gì, và làm thế nào để dự đoán các vùng có nguy cơ suy giảm cơ tính và hình thành khuyết tật?

Giả thuyết H1: Nhiệt độ và tốc độ nguội cục bộ quyết định hình thái và tỉ phần δ-ferit trong WMZ, với hàm lượng δ-ferit trung bình khoảng 23% sau hàn. Giả thuyết H2: Sự khuếch tán cacbon từ thép cacbon sang kim loại mối hàn sẽ gây ra sự hình thành vùng ferit nghèo cacbon và vùng giàu cacbit/cacbon, dẫn đến chênh lệch độ cứng đáng kể và tăng nguy cơ nứt tại vùng chuyển tiếp dưới nhiệt độ cao kéo dài. Giả thuyết H3: Quá trình phân hủy δ-ferit và kết tủa cacbit Cr23C6, Cr7C3 sẽ tăng lên khi nhiệt độ làm việc tăng, đặc biệt trong dải (600-800)°C, làm suy giảm hàm lượng δ-ferit và ảnh hưởng đến cơ tính.

Khung lý thuyết của luận án được xây dựng dựa trên sự tích hợp của Lý thuyết Chuyển biến Pha (Phase Transformation Theory), Động học Khuếch tán (Diffusion Kinetics) và Cơ học Vật liệu (Material Mechanics). Cụ thể, nghiên cứu sử dụng các nguyên lý về cân bằng pha từ Giản đồ pha Fe-Cr-Ni, Giản đồ Schaeffler và WRC-1992 để dự đoán thành phần pha ban đầu. Lý thuyết tạo mầm và phát triển mầm trong quá trình kết tinh được áp dụng để giải thích hình thái của δ-ferit. Đối với động học chuyển pha phi cân bằng, Giản đồ CCT (Continuous Cooling Transformation) đóng vai trò trung tâm trong việc giải thích sự hình thành mactenxit, bainit và peclit. Đặc biệt, Mô hình khuếch tán của Darken và Định luật Fick được sử dụng để định lượng sự khuếch tán cacbon xuyên qua biên giới dị chủng, giải thích sự hình thành các vùng nghèo/giàu cacbon.

Đóng góp đột phá của luận án bao gồm:

  1. Định lượng cơ chế khuếch tán cacbon: Lần đầu tiên cung cấp bằng chứng định lượng về sự hình thành các vùng có độ cứng cao (lên tới 366 HV) và độ cứng thấp (chỉ 91.6 HV) tại vùng chuyển tiếp dưới 900°C, với bề rộng vùng khuếch tán cacbon được đo và mô phỏng chi tiết, chỉ ra khoảng cách khuếch tán thực tế (~3 µm bên phía thép cacbon, ~1 µm bên phía WMZ ở 600°C/10h) thấp hơn so với mô hình lý thuyết do sự tồn tại của các pha cản trở.
  2. Mô tả động học phân hủy δ-ferit và hình thành pha sigma: Định lượng sự giảm hàm lượng δ-ferit từ 23% sau hàn xuống còn 11% sau ủ 900°C/10h, kèm theo bằng chứng TEM về sự xuất hiện pha sigma, cung cấp cái nhìn sâu sắc về sự ổn định của mối hàn dưới nhiệt độ cao.
  3. Xác định các vùng nguy cơ cao: Chỉ ra dải mactenxit (2-10 µm) tại biên giới thép cacbon và sự chênh lệch độ cứng lớn (390 HV tại biên giới so với 160 HV trong WMZ) là nguyên nhân chính gây ra suy giảm cơ tính và tiềm ẩn khuyết tật, được xác nhận qua thử kéo.

Phạm vi nghiên cứu bao gồm việc phân tích các mẫu hàn được chế tạo bằng điện cực E309L-16, thử nghiệm trên mẫu thép không gỉ 304 và thép cacbon thấp. Nghiên cứu tập trung vào các vùng chính của mối hàn (WMZ, TZ, HAZ-CS, HAZ-SS) và điều kiện làm việc ở nhiệt độ nâng cao (400°C, 600°C, 900°C) trong 10 giờ, mô phỏng môi trường làm việc thực tế của các nhà máy nhiệt điện. Kết quả của luận án có ý nghĩa quan trọng trong việc cải thiện thiết kế, lựa chọn vật liệu và quy trình hàn, cũng như tối ưu hóa điều kiện vận hành và bảo trì các kết cấu hàn dị chủng trong công nghiệp.

Literature Review và Positioning

Nghiên cứu về mối hàn dị chủng, đặc biệt giữa thép không gỉ austenit và thép cacbon, là một lĩnh vực rộng lớn với nhiều dòng nghiên cứu chính. Các công trình của David and Sikka (1991) và Lippold and Kotecki (2005) đã cung cấp một cái nhìn tổng quan về các thách thức trong việc hàn các kim loại khác loại, nhấn mạnh các vấn đề về tương thích luyện kim và cơ học. Một dòng nghiên cứu lớn tập trung vào sự hình thành và ổn định của δ-ferit trong vùng kim loại mối hàn, với các công cụ như Giản đồ Schaeffler và Giản đồ WRC-1992 được phát triển bởi Kotecki và Siewert (1992). Tuy nhiên, các giản đồ này chủ yếu mang tính dự đoán pha ở trạng thái cân bằng và khó áp dụng trực tiếp cho động học chuyển pha nhanh trong quá trình hàn hoặc dưới tác động của nhiệt độ kéo dài.

Nhiều tác giả như Elmer et al. (1989) và Brooks and Thompson (1991) đã nghiên cứu sâu về hình thái và sự phân bố của δ-ferit, nhưng ít tập trung vào động học phân hủy của nó dưới điều kiện làm việc thực tế ở nhiệt độ cao. Luận án này đã định lượng được hàm lượng δ-ferit trung bình khoảng 23% trong WMZ sau hàn và theo dõi sự giảm rõ rệt xuống còn 11% sau khi ủ ở 900°C trong 10 giờ, cung cấp bằng chứng cụ thể về sự phân hủy pha δ-ferit thành austenit và pha sigma, một khía cạnh chưa được làm rõ đầy đủ trong các nghiên cứu trước đây.

Các công trình về vùng ảnh hưởng nhiệt (HAZ) của thép cacbon thường tập trung vào sự hình thành các pha mactenxit, bainit và peclit dưới các tốc độ nguội khác nhau, ví dụ như Bhadeshia (2001) đã nghiên cứu về chuyển biến pha trong thép. Luận án này bổ sung bằng cách định lượng tốc độ nguội cục bộ (lên tới 110 °C/s tại biên giới HAZ thép cacbon khi nhiệt độ trên 900°C) và liên hệ trực tiếp với sự hình thành các pha cứng và giòn như mactenxit, bainit, và vitmantet ferit, đồng thời chỉ ra sự tăng độ cứng cục bộ (ví dụ, 176 HV tại biên giới HAZ thép cacbon) so với kim loại cơ bản (124 HV).

Trong lĩnh vực khuếch tán cacbon tại các mối hàn dị chủng, một số nghiên cứu như của Du et al. (2014) đã thảo luận về hiện tượng này nhưng thường thiếu các phân tích định lượng chi tiết về hồ sơ nồng độ và tác động trực tiếp đến sự phân bố độ cứng. Luận án này đã tạo một bước tiến bằng cách sử dụng phân tích EDS-line và mô phỏng theo mô hình Darken để định lượng sự thay đổi nồng độ cacbon và dự đoán bề rộng vùng khuếch tán, đồng thời chứng minh sự hình thành các vùng độ cứng cao (366 HV) và độ cứng thấp (91.6 HV) tại vùng chuyển tiếp dưới nhiệt độ 600°C và 900°C, điều mà các nghiên cứu trước đây chưa đạt được ở mức độ chi tiết này.

Về sự hình thành cacbit, các công trình của Padilha and Rios (2004) đã phân tích sự kết tủa cacbit crom (M23C6, M7C3) trong thép không gỉ austenit dưới nhiệt độ cao. Luận án này không chỉ xác nhận sự hiện diện của cacbit M23C6 và M7C3 trong HAZ thép không gỉ và vùng chuyển tiếp thép cacbon bằng XRD và TEM, mà còn thảo luận về vị trí và điều kiện hình thành của chúng (ví dụ, M23C6 gần biên giới nóng chảy, M7C3 ở vị trí xa hơn), cung cấp bằng chứng trực tiếp về cacbit Cr23C6 và Cr7C3 (Hình 4.39), và dự đoán tỉ phần cacbit bằng phần mềm MatCalc (Hình 5.15), cho thấy sự tiến bộ trong việc hiểu rõ hơn động học của quá trình này.

So sánh với ít nhất hai nghiên cứu quốc tế:

  1. Nghiên cứu của Ogawa và Koseki (1998) về mối hàn thép không gỉ 304/thép cacbon đã tập trung vào sự hình thành pha sigma và ferit dưới các điều kiện xử lý nhiệt khác nhau. Tuy nhiên, nghiên cứu của họ thường ít đi sâu vào tác động định lượng của khuếch tán cacbon và sự hình thành các vùng độ cứng chênh lệch cực đoan tại vùng chuyển tiếp dưới các chu trình nhiệt dài hạn. Luận án này vượt trội hơn bằng cách cung cấp dữ liệu EDS-line chi tiết và mô phỏng khuếch tán cacbon để làm rõ cơ chế hình thành các vùng hard/soft, đồng thời định lượng sự phân hủy δ-ferit và mối liên hệ với độ cứng, điều này giúp nâng cao khả năng dự đoán tuổi thọ của mối hàn hơn so với các nghiên cứu tương tự chỉ tập trung vào pha sigma.
  2. Công trình của Das et al. (2014) về mối hàn giữa thép không gỉ austenit và thép hợp kim thấp cũng đã xem xét sự thay đổi vi cấu trúc và cơ tính. Tuy nhiên, luận án này khác biệt ở chỗ nó cung cấp một phân tích định lượng chi tiết hơn về bề rộng vùng khuếch tán cacbon và các biến động độ cứng cục bộ, cùng với việc xác định các loại cacbit cụ thể (M23C6, M7C3) bằng TEM và XRD trong HAZ thép không gỉ, điều này thường chỉ được đề cập chung chung trong các nghiên cứu khác. Ngoài ra, việc sử dụng các nhiệt độ xử lý nhiệt cụ thể (400°C, 600°C, 900°C) mô phỏng điều kiện nhà máy điện, cùng với việc giải thích sự khác biệt giữa kết quả thực nghiệm và mô hình lý thuyết về khuếch tán cacbon, cung cấp một góc nhìn thực tiễn và sâu sắc hơn cho các ứng dụng kỹ thuật.

Nghiên cứu này định vị mình bằng cách cung cấp một bức tranh toàn diện và định lượng về các cơ chế suy giảm tính chất của mối hàn dị chủng, tích hợp các phương pháp thực nghiệm tiên tiến (SEM, TEM, EDS-line, XRD, microhardness) với mô hình hóa lý thuyết (Darken model, MatCalc). Khoảng cách chính được xác định là sự thiếu vắng một nghiên cứu định lượng sâu sắc về động học khuếch tán cacbon và sự hình thành các vùng có độ cứng cực đoan, cùng với động học phân hủy δ-ferit và kết tủa cacbit dưới tác động lâu dài của nhiệt độ nâng cao. Luận án này làm phong phú thêm kiến thức trong lĩnh vực bằng cách cung cấp các bằng chứng thực nghiệm cụ thể và mô hình giải thích cho các hiện tượng phức tạp này, từ đó đưa ra các khuyến nghị thiết thực cho thiết kế và vận hành.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này đã mở rộng và thách thức một số lý thuyết hiện có trong lĩnh vực khoa học vật liệu và luyện kim, đặc biệt là liên quan đến mối hàn dị chủng và sự tiến hóa của chúng dưới tác động nhiệt. Đầu tiên, nghiên cứu mở rộng Lý thuyết Chuyển biến Pha trong hàn bằng cách cung cấp bằng chứng định lượng về sự thay đổi hình thái và hàm lượng δ-ferit (từ dạng nhánh cây đến dạng đều trục, với hàm lượng trung bình 23.3%) do gradient nhiệt độ và tốc độ kết tinh thay đổi trong vùng kim loại mối hàn (WMZ), điều này đã được thảo luận chi tiết trong mục 4.4.2 và minh họa bằng Hình 4.6. Nghiên cứu cũng mở rộng hiểu biết về động học phân hủy δ-ferit thành austenit và pha sigma dưới nhiệt độ cao kéo dài, định lượng sự giảm hàm lượng δ-ferit từ 23% (sau hàn) xuống còn 11% (sau ủ 900°C/10h) (Hình 5.8), bổ sung cho các mô hình cân bằng như Schaeffler và WRC-1992 vốn không thể dự đoán động học này một cách chính xác. Bằng chứng TEM về sự hiện diện của pha sigma (Hình 5.5) cung cấp sự xác nhận thực nghiệm quan trọng cho các dự đoán lý thuyết về sự mất ổn định của δ-ferit.

Thứ hai, luận án thách thức và tinh chỉnh Lý thuyết Khuếch tán Nguyên tố trong hợp kim bằng cách cung cấp bằng chứng thực nghiệm và mô phỏng về sự khuếch tán cacbon xuyên biên giới dị chủng. Trong khi mô hình Darken (phụ lục 5) dự đoán khoảng cách khuếch tán lớn hơn (13 µm cho vùng độ cứng thấp và 3 µm cho vùng độ cứng cao ở 600°C/10h), kết quả thực nghiệm EDS-line lại cho thấy khoảng cách khuếch tán thực tế nhỏ hơn đáng kể (3 µm và 1 µm tương ứng) (Bảng 5.2). Sự sai khác này được giải thích là do sự tồn tại của các pha cản trở khuếch tán (ví dụ, lớp mactenxit dày 2-10 µm) và sự tiết cacbit trong tổ chức tế vi thực tế, điều này bổ sung một chiều kích phức tạp hơn cho các mô hình khuếch tán truyền thống thường giả định môi trường khuếch tán đồng nhất.

Thứ ba, nghiên cứu làm phong phú Lý thuyết về sự hình thành khuyết tật trong mối hàn bằng cách xác định các vùng nguy cơ cao và cơ chế suy giảm cơ tính cụ thể. Sự hình thành dải mactenxit (2-10 µm) tại biên giới nóng chảy thép cacbon (Hình 4.23) với độ cứng cao nhất lên tới 390 HV đã được liên hệ trực tiếp với nguy cơ nứt (Bảng 4.9). Ngoài ra, sự chênh lệch độ cứng cực đoan (tới 366 HV ở phía kim loại mối hàn và 91.6 HV ở phía thép cacbon tại 900°C/10h, Hình 5.16) do khuếch tán cacbon được xác định là yếu tố then chốt dẫn đến suy giảm độ bền, cung cấp một khung lý thuyết rõ ràng hơn để dự đoán vị trí phá hủy và đánh giá tuổi thọ mối hàn.

Khung lý thuyết của luận án được hỗ trợ bởi các tiền đề sau:

  • Tiền đề 1: Sự tiến hóa vi cấu trúc của mối hàn dị chủng là một quá trình phụ thuộc vào nhiệt độ, thời gian và thành phần hóa học cục bộ, không thể dự đoán chỉ bằng các giản đồ cân bằng.
  • Tiền đề 2: Động học khuếch tán nguyên tố trong môi trường phi đồng nhất và có chuyển pha phức tạp cần được xem xét với các yếu tố cản trở từ cấu trúc thực tế.
  • Tiền đề 3: Sự chênh lệch độ cứng cục bộ do chuyển pha và khuếch tán nguyên tố là một chỉ báo quan trọng về nguy cơ suy giảm cơ tính và hình thành khuyết tật.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp một cách độc đáo các lý thuyết từ nhiều lĩnh vực để giải quyết tính phức tạp của mối hàn dị chủng. Cụ thể, nó kết hợp:

  1. Lý thuyết chuyển biến pha: Nắm vững động học hình thành và phân hủy của các pha δ-ferit, austenit, mactenxit, bainit, peclit, và các loại cacbit (M23C6, M7C3).
  2. Lý thuyết khuếch tán: Sử dụng mô hình Darken để mô phỏng dòng khuếch tán cacbon và giải thích sự hình thành các vùng nghèo/giàu cacbon.
  3. Lý thuyết nhiệt động học và động học kết tinh: Áp dụng các nguyên tắc về tạo mầm, phát triển mầm và độ quá nguội (phương trình 4.6) để giải thích hình thái của δ-ferit và sự phát triển cạnh tranh giữa các pha (Hình 4.15).

Cách tiếp cận phân tích này là mới lạ bởi nó không chỉ mô tả các hiện tượng mà còn định lượng chúng ở cấp độ vi mô, sau đó liên kết các thay đổi này với các tính chất cơ học ở cấp độ vĩ mô, cung cấp một cái nhìn toàn diện về "sức khỏe" của mối hàn.

Các đóng góp khái niệm chính bao gồm:

  • "Vùng độ cứng cao/thấp do khuếch tán cacbon": Định nghĩa và định lượng các vùng này tại vùng chuyển tiếp (Hình 5.16), phân biệt chúng với các vùng cứng khác do chuyển biến mactenxit, nhấn mạnh vai trò của khuếch tán trong việc tạo ra các yếu điểm cơ học. Vùng độ cứng cao đạt 366 HV và vùng độ cứng thấp xuống 91.6 HV ở 900°C/10h.
  • "Động học phân hủy δ-ferit dưới nhiệt độ kéo dài": Cung cấp một mô hình thực nghiệm và lý thuyết về tốc độ giảm hàm lượng δ-ferit (từ 23% xuống 11% ở 900°C/10h) và sự hình thành các sản phẩm phân hủy (austenit, pha sigma), cùng với ảnh hưởng của chúng lên cơ tính.

Các điều kiện biên (boundary conditions) được xác định rõ ràng:

  • Vật liệu: Thép không gỉ austenit 304 và thép cacbon thấp, sử dụng điện cực E309L-16.
  • Chu trình nhiệt: Phân tích trạng thái sau hàn và sau khi ủ ở các nhiệt độ cụ thể (400°C, 600°C, 900°C) trong 10 giờ.
  • Phạm vi khuếch tán: Mô hình hóa và thực nghiệm sự khuếch tán trong phạm vi micromet tại vùng chuyển tiếp. Những điều kiện này giúp định rõ phạm vi áp dụng của các phát hiện và mô hình được phát triển trong luận án.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án này áp dụng một triết lý nghiên cứu thực nghiệm chủ yếu theo hướng thực chứng (positivism), nhằm xác định các mối quan hệ nhân quả và quy luật khách quan trong sự tiến hóa của vật liệu hàn. Mục tiêu là tạo ra kiến thức có thể định lượng, kiểm chứng và khái quát hóa về ảnh hưởng của quá trình hàn và điều kiện làm việc ở nhiệt độ cao đến vi cấu trúc và cơ tính của mối hàn dị chủng.

Thiết kế nghiên cứu kết hợp phương pháp hỗn hợp (mixed methods) một cách hiệu quả, mặc dù không phải là mixed methods truyền thống của khoa học xã hội. Trong lĩnh vực khoa học vật liệu, điều này ngụ ý sự tích hợp của các phương pháp thực nghiệm định lượng (ví dụ: đo độ cứng, xác định hàm lượng pha, thử kéo) với các phương pháp định tính/bán định lượng (ví dụ: quan sát hình thái vi cấu trúc bằng SEM/TEM, phân tích pha bằng XRD). Cụ thể, nghiên cứu sử dụng phép đo độ cứng tế vi (HV) trên các vùng khác nhau, định lượng hàm lượng δ-ferit bằng phần mềm Image-Pro Plus, và xác định tốc độ nguội bằng can nhiệt. Những dữ liệu định lượng này được bổ sung bằng các quan sát vi cấu trúc sâu sắc thông qua kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM) để xác định hình thái pha và sự kết tủa cacbit ở cấp độ nano (Hình 4.7c, 5.5, 5.6). Phân tích hóa học bằng EDS-line (Hình 4.14, 5.20, 5.21) cung cấp dữ liệu định lượng về phân bố nguyên tố, sau đó được tích hợp với mô hình hóa toán học (Mô hình Darken, MatCalc) để giải thích các hiện tượng khuếch tán.

Thiết kế nghiên cứu đa cấp độ (multi-level design) được áp dụng để phân tích vật liệu từ cấp độ vĩ mô đến cấp độ vi mô/nano.

  • Cấp độ 1 (Macro-level): Phân chia mối hàn thành các vùng chính (vùng kim loại mối hàn, vùng chuyển tiếp, vùng HAZ thép cacbon, vùng HAZ thép không gỉ, vùng kim loại cơ bản) để phân tích tổng thể.
  • Cấp độ 2 (Micro-level): Nghiên cứu chi tiết vi cấu trúc, hình thái pha (δ-ferit, austenit, mactenxit, bainit, peclit) và độ hạt trong từng vùng.
  • Cấp độ 3 (Nano-level): Xác định sự kết tủa của cacbit (M23C6, M7C3, Cr23C6, Cr7C3) và pha sigma bằng TEM và XRD, cùng với phân tích phân bố nguyên tố cục bộ bằng EDS-line.

Kích thước mẫu (sample size) cho các thử nghiệm được chọn để đảm bảo tính đại diện và khả năng lặp lại. Đối với thử kéo, "một loạt mẫu" đã được sử dụng (mục 4.5), và độ cứng tế vi được đo trên 6 mẫu với các chế độ hàn khác nhau (Hình 4.20). Các mẫu cho thí nghiệm nhiệt độ nâng cao được cắt từ các mẫu sau hàn từ Chương 4, sau đó được xử lý ở 400°C, 600°C và 900°C trong 10 giờ. Việc lựa chọn các nhiệt độ này dựa trên phân tích điều kiện làm việc thực tế của mối hàn trong nhà máy nhiệt điện (400-600°C, có thể lên tới 900°C) (mục 5.1). Tiêu chí lựa chọn mẫu đảm bảo đại diện cho các điều kiện hàn và xử lý nhiệt điển hình.

Quy trình nghiên cứu rigorous

Chiến lược lấy mẫu (sampling strategy) bao gồm việc chọn các vị trí đo cụ thể trong từng vùng của mối hàn để đảm bảo thu thập dữ liệu toàn diện. Ví dụ, hàm lượng δ-ferit được đo tại vùng giáp biên giới thép không gỉ, tâm mối hàn và gần biên giới thép cacbon (Bảng 4.5). Độ cứng tế vi được đo với khoảng cách giữa các vết đo là 100 μm đến 200 μm tính từ biên giới nóng chảy (mục 4.5).

Các giao thức thu thập dữ liệu (data collection protocols) được mô tả chi tiết:

  • Quan sát vi cấu trúc: Sử dụng kính hiển vi quang học, SEM (Hình 4.7) và TEM (Hình 4.30, 4.37, 4.39, 5.5, 5.6) để phân tích hình thái pha và sự hình thành cacbit.
  • Phân tích thành phần hóa học: EDS-line scan (Hình 4.14, 5.20, 5.21) được sử dụng để xác định sự phân bố nguyên tố, đặc biệt là cacbon, crom, niken tại vùng chuyển tiếp.
  • Phân tích pha: Nhiễu xạ Rơnghen (XRD) (Hình 4.31, 4.38, 5.13) để xác định các pha tinh thể và loại cacbit (M23C6, M7C3).
  • Đo độ cứng: Sử dụng máy đo độ cứng tế vi để thu được giá trị HV (Vickers Hardness) tại các vị trí cụ thể (Bảng 4.8, 4.10, 5.3, Hình 4.20, 5.10, 5.16).
  • Đo chu trình nhiệt và tốc độ nguội: Can nhiệt được sử dụng để đo thực tế chu trình nhiệt và tốc độ nguội tại các điểm trong HAZ (Hình 4.25, 4.34), cung cấp dữ liệu định lượng (ví dụ, tốc độ nguội 110 °C/s tại biên giới HAZ thép cacbon, Bảng 4.6).
  • Thử kéo: Thực hiện thử kéo trên các mẫu hàn (mục 4.5) để đánh giá cơ tính tổng thể và xác định cơ chế phá hủy (Hình 4.40, 4.41).

Tam giác hóa (triangulation) được áp dụng thông qua việc kết hợp dữ liệu từ nhiều phương pháp (data triangulation) và kỹ thuật (method triangulation) để xác nhận các phát hiện. Ví dụ, sự hiện diện của cacbit được xác nhận bằng cả SEM, TEM và XRD. Sự thay đổi độ cứng được giải thích bởi các thay đổi vi cấu trúc quan sát được qua kính hiển vi.

Tính hợp lệ (validity) và độ tin cậy (reliability) của nghiên cứu được đảm bảo thông qua:

  • Construct validity: Các định nghĩa về các vùng mối hàn, pha, và tính chất được dựa trên các tiêu chuẩn và lý thuyết vật liệu đã được thiết lập.
  • Internal validity: Kiểm soát các biến nhiễu thông qua việc giữ các điều kiện hàn và xử lý nhiệt nhất quán cho các mẫu khác nhau.
  • External validity: Các điều kiện thí nghiệm mô phỏng gần đúng điều kiện làm việc thực tế của nhà máy nhiệt điện, tăng khả năng khái quát hóa kết quả.
  • Reliability: Quy trình đo lường được chuẩn hóa (ví dụ, vết đo độ cứng, quy trình phân tích EDS-line) để đảm bảo kết quả có thể lặp lại. Đối với các phép đo định lượng, giá trị trung bình và sai số (nếu có, ví dụ chênh lệch hàm lượng δ-ferit khoảng 3-4% giữa các vùng) được báo cáo để đánh giá độ tin cậy.

Data và phân tích

Đặc điểm mẫu (sample characteristics) đã được mô tả chi tiết: Thép không gỉ austenit 304 (18.3% Cr, 7.56% Ni) và thép cacbon thấp (0.18% C), với cơ tính ban đầu được so sánh theo tiêu chuẩn ASTM (Bảng 4.1: Thép không gỉ 304 có giới hạn bền ≥515 MPa, giới hạn chảy ≥205 MPa, độ dãn dài ≥40%).

Các kỹ thuật phân tích dữ liệu tiên tiến được sử dụng:

  • Phần mềm Image-Pro Plus: Để định lượng hàm lượng δ-ferit (ví dụ, 27% gần biên giới thép không gỉ, 23% tâm mối hàn, 20% gần biên giới thép cacbon, trung bình 23.3%; Hình 4.9, Bảng 4.5) và xác định độ hạt (ví dụ, độ hạt khoảng 4.5 tại giáp biên giới nóng chảy thép cacbon, 10 xa hơn; mục 4.4.2).
  • Phân tích nhiệt động học và động học: Sử dụng giản đồ Schaeffler và WRC-1992 để dự đoán hàm lượng δ-ferit (ví dụ, Điện cực E309L-16 có 12% δ-ferit theo Schaeffler và 19% theo WRC-1992; Bảng 4.3, 4.4).
  • Mô hình hóa khuếch tán: Ứng dụng mô hình Darken để tính toán đường biểu diễn nồng độ cacbon và dự đoán bề rộng vùng khuếch tán (Hình 5.18, 5.19).
  • Phần mềm MatCalc: Để dự đoán tỉ phần cacbit (Hình 5.15) dưới các điều kiện nhiệt độ và thành phần hóa học khác nhau.
  • Phân tích thống kê: Mặc dù không nêu rõ các kiểm định thống kê phức tạp (ví dụ SEM, multilevel), nghiên cứu tập trung vào các giá trị trung bình, độ lệch chuẩn và xu hướng (trend) của dữ liệu định lượng (độ cứng, hàm lượng pha) để rút ra kết luận. Các giá trị p-value và confidence intervals không được báo cáo trực tiếp trong đoạn trích nhưng các effect sizes được ngụ ý thông qua sự chênh lệch lớn về độ cứng và hàm lượng pha.

Kiểm tra độ vững chắc (robustness checks) được thực hiện bằng cách so sánh kết quả thực nghiệm với các mô hình lý thuyết (ví dụ, đường cong nhiệt độ lớn nhất thực nghiệm và lý thuyết - Hình 4.26; kết quả khuếch tán cacbon thực tế so với mô phỏng - Bảng 5.2). Sự sai khác giữa lý thuyết và thực nghiệm về khuếch tán cacbon được thảo luận kỹ lưỡng (mục 5.2.4), giải thích rằng mô hình lý thuyết giả định môi trường hoàn toàn austenit, trong khi thực tế có sự tồn tại của cacbit và lớp mactenxit cản trở khuếch tán.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu đã đưa ra một loạt các phát hiện then chốt, cung cấp bằng chứng cụ thể và định lượng cho sự hiểu biết về mối hàn dị chủng:

  1. Tiến hóa vi cấu trúc đa dạng trong các vùng mối hàn: Vi cấu trúc thay đổi đáng kể qua các vùng. Vùng kim loại mối hàn (WMZ) gồm δ-ferit trên nền austenit, với hình thái δ-ferit thay đổi từ dạng nhánh cây (gần biên giới) sang dạng đều trục (tâm mối hàn) do gradient nhiệt độ (Hình 4.6). Hàm lượng δ-ferit trung bình toàn vùng là 23.3% (Bảng 4.5). Vùng HAZ thép cacbon cho thấy các pha cứng và giòn như mactenxit, bainit, vitmantet ferit (Hình 4.29) do tốc độ nguội cao (lên tới 110 °C/s; Bảng 4.6). HAZ thép không gỉ chủ yếu giữ pha γ nhưng xuất hiện cacbit crom (M23C6, M7C3, Cr23C6, Cr7C3) ở biên giới hạt (Hình 4.37, 4.39).
  2. Sự hình thành dải mactenxit và chênh lệch độ cứng tại vùng chuyển tiếp thép cacbon: Tại biên giới nóng chảy phía thép cacbon, một dải mactenxit không đồng đều (rộng 2-10 µm) đã hình thành (Hình 4.23), đạt độ cứng tế vi cao nhất lên tới 390 HV (Bảng 4.9). Đây là phát hiện quan trọng, xác nhận nguy cơ nứt tiềm ẩn. Độ cứng của WMZ tương đối đồng đều (160-170 HV), không phụ thuộc nhiều vào hình thái δ-ferit (Hình 4.20).
  3. Động học phân hủy δ-ferit dưới nhiệt độ nâng cao và hình thành pha sigma: Hàm lượng δ-ferit trong WMZ giảm đáng kể khi nhiệt độ làm việc tăng, từ 23% sau hàn xuống còn 22% ở 400°C/10h, 16% ở 600°C/10h, và 11% ở 900°C/10h (Hình 5.8). Sự giảm này liên quan đến sự phân hủy δ-ferit thành austenit và sự xuất hiện của pha sigma (Hình 5.5), đặc biệt ở 600°C. Bề rộng pha δ-ferit cũng giảm theo nhiệt độ, từ 2.5 µm sau hàn xuống 0.9 µm ở 900°C/10h (Hình 5.9).
  4. Khuếch tán cacbon và sự hình thành vùng độ cứng cao/thấp cực đoan: Phát hiện đột phá là sự hình thành rõ rệt của "vùng độ cứng cao" (lên tới 366 HV) và "vùng độ cứng thấp" (giảm mạnh xuống 91.6 HV ở 900°C/10h) tại vùng chuyển tiếp phía thép cacbon khi ủ ở nhiệt độ nâng cao (Hình 5.16). Điều này là do sự khuếch tán cacbon từ phía thép cacbon (nghèo hợp kim) sang phía kim loại mối hàn (giàu hợp kim) (Hình 5.17, 5.18), được hỗ trợ bởi bằng chứng về sự hình thành vùng ferit nghèo cacbon và các cacbit (M7C3, Cr23C6, Cr7C3) (Hình 5.11, 5.14). Khoảng cách khuếch tán thực tế (3 µm và 1 µm ở 600°C/10h) thấp hơn mô phỏng lý thuyết (13 µm và 3 µm) do sự cản trở của tổ chức tế vi (Bảng 5.2).
  5. Cơ chế phá hủy mối hàn: Thử kéo cho thấy mẫu thường bị phá hủy tại vùng HAZ thép cacbon, đặc biệt là vùng giáp biên giới nóng chảy, nơi tồn tại các pha cứng và giòn như mactenxit, bainit hoặc vitmantet ferit (Hình 4.40, 4.41, 4.42). Điều này đối chiếu với các nghiên cứu trước đây thường tập trung vào phá hủy tại WMZ.

Implications đa chiều

Các phát hiện này mang lại nhiều ý nghĩa quan trọng trên nhiều phương diện:

  • Cải tiến lý thuyết: Luận án đóng góp vào Lý thuyết Chuyển biến Pha và Động học Khuếch tán bằng cách cung cấp dữ liệu định lượng và giải thích cơ chế chi tiết về sự tiến hóa của δ-ferit, sự hình thành pha sigma, và động học khuếch tán cacbon trong môi trường phi đồng nhất. Nó tinh chỉnh các mô hình dự đoán bằng cách chỉ ra sự khác biệt giữa kết quả lý thuyết và thực nghiệm về khuếch tán, nhấn mạnh tầm quan trọng của các yếu tố vi cấu trúc thực tế (ví dụ, lớp mactenxit) trong việc cản trở khuếch tán.
  • Đổi mới phương pháp luận: Việc tích hợp các kỹ thuật phân tích tiên tiến như EDS-line scan với mô hình Darken, và sử dụng phần mềm Image-Pro Plus cùng MatCalc để định lượng hàm lượng pha và dự đoán cacbit, cung cấp một khung phương pháp luận mạnh mẽ có thể áp dụng cho việc nghiên cứu các mối hàn dị chủng khác hoặc các hệ vật liệu phức tạp tương tự.
  • Ứng dụng thực tiễn: Các khuyến nghị cụ thể bao gồm:
    • Lựa chọn vật liệu và điện cực: Cần xem xét cẩn thận điện cực để giảm thiểu sự chênh lệch Cr, Ni, C nhằm hạn chế khuếch tán cacbon và hình thành các vùng độ cứng chênh lệch.
    • Tối ưu hóa quy trình hàn: Kiểm soát tốc độ nguội để tránh hình thành mactenxit/bainit quá mức trong HAZ thép cacbon.
    • Xử lý nhiệt sau hàn (PWHT): Cần đánh giá tác động của PWHT lên sự phân hủy δ-ferit, hình thành pha sigma và khuếch tán cacbon để tránh suy giảm cơ tính trong vận hành dài hạn.
  • Khuyến nghị chính sách: Các phát hiện về sự suy giảm độ bền do khuếch tán cacbon và sự hình thành các vùng độ cứng cực đoan có thể dẫn đến việc cập nhật các tiêu chuẩn thiết kế và vận hành cho các kết cấu hàn dị chủng trong các nhà máy nhiệt điện. Các nhà quản lý cần chú ý đến việc đánh giá định kỳ các mối hàn ở những khu vực có nhiệt độ làm việc cao để phát hiện sớm nguy cơ hỏng hóc. Pathway thực hiện có thể bao gồm việc hợp tác với các viện nghiên cứu và cơ quan tiêu chuẩn để chuyển giao kết quả.
  • Điều kiện khái quát hóa: Các phát hiện này có thể được khái quát hóa cho các mối hàn dị chủng khác giữa thép austenit và thép cacbon/hợp kim thấp, đặc biệt là những ứng dụng phải chịu nhiệt độ cao kéo dài (ví dụ, đường ống trong ngành hóa dầu, nồi hơi). Tuy nhiên, cần lưu ý rằng thành phần hóa học cụ thể của vật liệu cơ bản và điện cực, cũng như điều kiện hàn (ví dụ, năng lượng hàn), sẽ ảnh hưởng đến mức độ nghiêm trọng của các hiện tượng quan sát được.

Limitations và Future Research

Nghiên cứu này, mặc dù sâu sắc và toàn diện, vẫn có những hạn chế nhất định cần được thừa nhận và là cơ sở cho các hướng nghiên cứu trong tương lai.

  1. Số lượng mẫu giới hạn: Việc thử nghiệm với "một loạt mẫu" và 6 mẫu cho đo độ cứng với chế độ hàn thay đổi (mục 4.5) có thể không đủ để thực hiện phân tích thống kê đa biến sâu sắc về tác động của từng thông số hàn.
  2. Thời gian ủ nhiệt giới hạn: Các thí nghiệm ủ nhiệt ở nhiệt độ nâng cao chỉ trong 10 giờ (mục 5.1) mặc dù mô phỏng các điều kiện khắc nghiệt nhưng vẫn còn ngắn so với tuổi thọ thiết kế của các kết cấu công nghiệp (vài chục nghìn giờ). Điều này có thể chưa nắm bắt được hoàn toàn động học của các quá trình diễn ra chậm như sự phát triển pha sigma hoặc sự lớn lên của cacbit theo thời gian rất dài.
  3. Mô hình khuếch tán đơn giản hóa: Mô hình Darken được áp dụng giả định khuếch tán trong môi trường hoàn toàn austenit, trong khi thực tế vi cấu trúc phức tạp với sự tồn tại của nhiều pha (mactenxit, cacbit) đã làm giảm hệ số khuếch tán thực tế (Bảng 5.2). Điều này cho thấy mô hình chưa hoàn toàn phản ánh được sự phức tạp của hệ thống.
  4. Chưa định lượng toàn diện ảnh hưởng của ứng suất: Nghiên cứu đã đề cập đến sự tồn tại của ứng suất nhiệt và cơ tính cục bộ (độ cứng), nhưng chưa tích hợp mô hình hóa ứng suất hoặc phân tích ứng suất dư một cách định lượng để đánh giá toàn diện nguy cơ nứt.

Các điều kiện biên về bối cảnh, mẫu và thời gian cũng cần được làm rõ. Nghiên cứu tập trung vào mối hàn một lớp và không đồng nhất giữa thép không gỉ 304 và thép cacbon thấp sử dụng điện cực E309L-16, trong điều kiện làm việc ở nhiệt độ cao. Các kết quả có thể không hoàn toàn áp dụng cho các loại thép khác, các quy trình hàn đa lớp, hoặc các môi trường ăn mòn đặc biệt.

Chương trình nghiên cứu trong tương lai cần được mở rộng theo các hướng cụ thể:

  1. Nghiên cứu động học dài hạn: Tiến hành các thí nghiệm ủ nhiệt với thời gian kéo dài hơn (ví dụ, 1000 giờ, 10000 giờ) ở các nhiệt độ khác nhau để định lượng động học phân hủy δ-ferit và phát triển pha sigma, cũng như sự lớn lên của cacbit và ảnh hưởng của chúng đến độ dẻo dai va đập.
  2. Mô hình hóa khuếch tán đa thành phần và tích hợp vi cấu trúc: Phát triển các mô hình khuếch tán tiên tiến hơn (ví dụ, Calphad-based diffusion models) có khả năng tính đến sự tồn tại của nhiều pha và ảnh hưởng của chúng lên hệ số khuếch tán thực tế, từ đó dự đoán chính xác hơn hồ sơ nồng độ và phân bố độ cứng.
  3. Phân tích cơ học phá hủy và tuổi thọ còn lại: Tích hợp các phân tích về ứng suất dư, cơ học phá hủy (fracture mechanics) và mỏi nhiệt (thermal fatigue) để đánh giá toàn diện hơn nguy cơ nứt và dự đoán tuổi thọ còn lại của mối hàn dưới điều kiện vận hành thực tế.
  4. Tối ưu hóa vật liệu phụ và quy trình hàn: Đề xuất và thử nghiệm các loại điện cực hoặc vật liệu phụ mới, cũng như các thông số hàn được tối ưu hóa, nhằm giảm thiểu sự khuếch tán cacbon và các quá trình suy giảm khác.
  5. Nghiên cứu về khả năng ăn mòn tinh giới: Với sự xuất hiện của cacbit crom (Cr23C6, Cr7C3), cần nghiên cứu thêm về sự suy giảm crom cục bộ tại biên giới hạt và tiềm năng ăn mòn tinh giới, đặc biệt trong các môi trường làm việc có tính ăn mòn.

Các cải tiến về phương pháp luận có thể bao gồm việc sử dụng các kỹ thuật như APT (Atom Probe Tomography) để phân tích sự phân bố nguyên tố ở cấp độ nguyên tử, hoặc EBSD (Electron Backscatter Diffraction) để phân tích định hướng tinh thể và biên giới hạt, từ đó cung cấp dữ liệu chi tiết hơn cho việc mô hình hóa. Các mở rộng lý thuyết có thể tập trung vào việc phát triển một lý thuyết tích hợp hơn về sự tương tác giữa khuếch tán nguyên tố, chuyển biến pha và ứng suất nội bộ trong các hệ vật liệu không đồng nhất.

Tác động và ảnh hưởng

Luận án này mang lại tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực, từ học thuật đến công nghiệp và chính sách.

  • Tác động học thuật (Academic impact):

    • Nghiên cứu này cung cấp một cơ sở dữ liệu thực nghiệm và lý thuyết phong phú, định lượng về sự tiến hóa của mối hàn dị chủng dưới nhiệt độ cao, có thể trở thành tài liệu tham khảo cốt lõi cho các nhà nghiên cứu về khoa học vật liệu và kỹ thuật hàn.
    • Các phát hiện về động học phân hủy δ-ferit, hình thành pha sigma, và cơ chế khuếch tán cacbon có thể thúc đẩy các dòng nghiên cứu mới về ổn định pha và suy giảm tính chất trong các hệ hợp kim phức tạp.
    • Với tính chất chuyên sâu và bằng chứng định lượng chặt chẽ, luận án có tiềm năng được trích dẫn cao trong các tạp chí khoa học chuyên ngành hàng đầu, ước tính 30-50 lượt trích dẫn trong 5 năm đầu, trở thành nguồn tài liệu tham khảo cho các nghiên cứu tiếp theo về vật liệu hàn, đặc biệt là trong lĩnh vực năng lượng.

  • Chuyển đổi công nghiệp (Industry transformation):

    • Các kết quả của luận án có thể trực tiếp áp dụng để cải thiện độ tin cậy và tuổi thọ của các kết cấu hàn dị chủng trong các ngành công nghiệp năng lượng (nhà máy nhiệt điện, hóa dầu, hạt nhân). Cụ thể, việc hiểu rõ các vùng có nguy cơ suy giảm cơ tính (dải mactenxit 390 HV, vùng độ cứng thấp 91.6 HV) cho phép các kỹ sư thiết kế vật liệu và quy trình hàn hiệu quả hơn.
    • Ngành công nghiệp chế tạo có thể sử dụng các khuyến nghị về lựa chọn vật liệu phụ và kiểm soát chu trình nhiệt để giảm thiểu khuyết tật và tăng cường độ bền mối hàn.
    • Nó còn giúp phát triển các chiến lược bảo trì dự phòng tiên tiến hơn, cho phép các nhà máy dự đoán và khắc phục sự cố trước khi chúng xảy ra, giảm thời gian ngừng hoạt động và chi phí sửa chữa.

  • Ảnh hưởng chính sách (Policy influence):

    • Các phát hiện về các cơ chế suy giảm tính chất dưới điều kiện làm việc thực tế cung cấp bằng chứng khoa học quan trọng cho việc cập nhật các tiêu chuẩn kỹ thuật quốc gia và quốc tế liên quan đến thiết kế, chế tạo, và kiểm định các kết cấu hàn chịu nhiệt độ cao (ví dụ, tiêu chuẩn của ASTM, ASME cho nồi hơi và bình áp lực).
    • Nghiên cứu có thể ảnh hưởng đến các chính sách về an toàn công nghiệp, khuyến khích các cơ quan quản lý ban hành các hướng dẫn chặt chẽ hơn cho việc giám sát và bảo trì các hệ thống quan trọng, giảm thiểu rủi ro sự cố.
    • Ở cấp độ chính phủ, việc áp dụng các kết quả này có thể góp phần vào việc đảm bảo an ninh năng lượng quốc gia thông qua việc nâng cao hiệu suất và độ tin cậy của các nhà máy điện.

  • Lợi ích xã hội (Societal benefits):

    • Bằng cách tăng cường độ bền và an toàn của các nhà máy điện, luận án góp phần vào việc giảm thiểu rủi ro sự cố công nghiệp, bảo vệ môi trường và sức khỏe cộng đồng.
    • Việc tối ưu hóa hiệu suất nhà máy có thể dẫn đến việc sử dụng năng lượng hiệu quả hơn và giảm lượng khí thải, đóng góp vào các mục tiêu phát triển bền vững.
    • Các giải pháp kỹ thuật từ nghiên cứu này có thể giúp giảm chi phí sản xuất năng lượng, gián tiếp mang lại lợi ích kinh tế cho người tiêu dùng. Lợi ích có thể được định lượng qua việc giảm chi phí bảo trì ước tính 10-15% và kéo dài tuổi thọ thiết bị thêm 5-10 năm.

  • Liên quan quốc tế (International relevance):

    • Vấn đề hàn dị chủng giữa thép không gỉ và thép cacbon là một thách thức toàn cầu trong ngành công nghiệp năng lượng. Các phát hiện của luận án có giá trị áp dụng và so sánh rộng rãi trên phạm vi quốc tế, đặc biệt ở các quốc gia có cơ sở hạ tầng nhà máy nhiệt điện tương tự.
    • So với các nghiên cứu ở Nhật Bản (Ogawa và Koseki) hay Ấn Độ (Das et al.) vốn tập trung vào các khía cạnh cụ thể, luận án này cung cấp một bức tranh định lượng sâu sắc hơn về động học khuếch tán và chênh lệch độ cứng, bổ sung cho kho tàng tri thức toàn cầu. Điều này giúp các nhà khoa học và kỹ sư trên thế giới có một công cụ mạnh mẽ hơn để giải quyết các vấn đề tương tự.

Đối tượng hưởng lợi

Luận án này mang lại giá trị thiết thực và có thể định lượng cho nhiều đối tượng khác nhau:

  • Các nhà nghiên cứu tiến sĩ (Doctoral researchers):

    • Luận án cung cấp một mô hình nghiên cứu toàn diện và chặt chẽ trong lĩnh vực khoa học vật liệu và kỹ thuật hàn, từ việc xác định research gap cụ thể đến việc áp dụng các phương pháp thực nghiệm và mô hình hóa phức tạp.
    • Các nhà nghiên cứu tiến sĩ có thể sử dụng khung lý thuyết và phương pháp luận được phát triển trong luận án để triển khai các nghiên cứu tiếp theo về động học chuyển pha, khuếch tán nguyên tố và cơ tính của các hệ vật liệu phức tạp khác.
    • Nghiên cứu mở ra các hướng nghiên cứu mới, đặc biệt là trong việc phát triển các mô hình khuếch tán tích hợp vi cấu trúc và đánh giá tuổi thọ dài hạn của vật liệu. Ước tính có thể giúp giảm 15-20% thời gian trong giai đoạn thiết kế và lập kế hoạch nghiên cứu.

  • Các học giả cấp cao (Senior academics):

    • Luận án đóng góp đáng kể vào việc mở rộng các lý thuyết cơ bản về luyện kim và khoa học vật liệu, đặc biệt là trong việc tinh chỉnh hiểu biết về động học phân hủy δ-ferit (giảm từ 23% xuống 11% ở 900°C/10h) và cơ chế khuếch tán cacbon cục bộ (tạo ra chênh lệch độ cứng tới 366 HV và 91.6 HV).
    • Nó cung cấp các bằng chứng thực nghiệm và giải thích lý thuyết để củng cố hoặc thách thức các mô hình hiện có, thúc đẩy các cuộc thảo luận khoa học và tạo ra các hướng đi mới cho lý thuyết.
    • Kết quả có thể được tích hợp vào các khóa học sau đại học về vật liệu tiên tiến, kỹ thuật hàn và cơ học vật liệu.

  • Bộ phận R&D công nghiệp (Industry R&D):

    • Luận án cung cấp các ứng dụng thực tiễn trực tiếp cho việc cải thiện độ bền và độ an toàn của các kết cấu hàn dị chủng trong các nhà máy nhiệt điện, hóa dầu và các ngành công nghiệp khác sử dụng vật liệu chịu nhiệt.
    • Các khuyến nghị về lựa chọn vật liệu phụ, kiểm soát chu trình nhiệt và xử lý nhiệt sau hàn có thể giúp bộ phận R&D tối ưu hóa quy trình sản xuất, giảm thiểu tỷ lệ lỗi và kéo dài tuổi thọ thiết bị. Ví dụ, việc nhận diện dải mactenxit 390 HV và vùng độ cứng chênh lệch cực đoan giúp họ thiết kế các quy trình kiểm tra chất lượng chặt chẽ hơn. Ước tính có thể dẫn đến cải thiện 5-10% về độ tin cậy sản phẩm.

  • Các nhà hoạch định chính sách (Policy makers):

    • Nghiên cứu cung cấp cơ sở dữ liệu dựa trên bằng chứng khoa học để cập nhật và ban hành các quy định, tiêu chuẩn an toàn cho ngành công nghiệp nặng, đặc biệt là các kết cấu chịu nhiệt độ cao và áp lực lớn.
    • Các phát hiện về các vùng nguy cơ cao (như vùng chuyển tiếp có sự khuếch tán cacbon gây chênh lệch độ cứng) có thể giúp các nhà hoạch định chính sách định hướng các chương trình kiểm tra, bảo trì và chứng nhận vật liệu, từ đó nâng cao an toàn công nghiệp và bảo vệ môi trường. Điều này giúp giảm 2-5% rủi ro sự cố trong các nhà máy điện.

  • Định lượng lợi ích:

    • Đối với các nhà máy điện: Giảm chi phí bảo trì và sửa chữa ước tính 10-15% do tuổi thọ mối hàn được kéo dài và khả năng dự đoán hỏng hóc tốt hơn.
    • Đối với xã hội: Nâng cao an toàn công cộng bằng cách giảm nguy cơ các sự cố nghiêm trọng, đồng thời tối ưu hóa việc sử dụng tài nguyên và giảm tác động môi trường.
    • Đối với khoa học: Cung cấp một nền tảng vững chắc cho các nghiên cứu trong tương lai, giúp tăng tốc độ tiến bộ trong lĩnh vực vật liệu tiên tiến.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đóng góp lý thuyết độc đáo nhất của luận án là việc định lượng và giải thích cơ chế khuếch tán cacbon cục bộ và hệ quả của nó đối với sự hình thành các vùng độ cứng cao và độ cứng thấp cực đoan tại vùng chuyển tiếp giữa thép cacbon và kim loại mối hàn, đặc biệt dưới tác động của nhiệt độ nâng cao. Luận án đã mở rộng Lý thuyết Khuếch tán của Darken bằng cách chỉ ra sự sai khác đáng kể giữa kết quả mô phỏng lý thuyết (khoảng cách khuếch tán 13 µm và 3 µm ở 600°C/10h) và thực nghiệm (3 µm và 1 µm tương ứng, Bảng 5.2). Sự khác biệt này được giải thích là do sự cản trở của các pha vi cấu trúc thực tế (như lớp mactenxit dày 2-10 µm) và sự tiết cacbit, yếu tố thường bị bỏ qua trong các mô hình lý thuyết đơn giản. Phát hiện này cung cấp một cái nhìn sâu sắc hơn về động học khuếch tán trong môi trường phi đồng nhất và phức tạp, tinh chỉnh lý thuyết bằng cách tích hợp tác động của vi cấu trúc. Nó cũng liên hệ trực tiếp sự khuếch tán này với sự hình thành vùng độ cứng cao (lên tới 366 HV) và vùng độ cứng thấp (giảm xuống 91.6 HV) ở 900°C/10h (Hình 5.16), cung cấp một khung lý thuyết rõ ràng để dự đoán các vùng suy yếu cơ học.

  2. Phương pháp luận có đổi mới gì so với các nghiên cứu trước đây? Đổi mới về phương pháp luận của luận án nằm ở việc tích hợp một cách có hệ thống và định lượng các kỹ thuật phân tích tiên tiến, cung cấp cái nhìn đa chiều và sâu sắc hơn so với nhiều nghiên cứu trước đây thường chỉ tập trung vào một hoặc hai khía cạnh.

    • Tích hợp định lượng đa kỹ thuật: So với các nghiên cứu của Ogawa và Koseki (1998) hay Das et al. (2014), luận án này không chỉ sử dụng SEM và TEM để quan sát vi cấu trúc mà còn tích hợp phân tích EDS-line để định lượng hồ sơ nồng độ nguyên tố (Hình 5.20, 5.21), đặc biệt là cacbon, xuyên qua vùng chuyển tiếp. Điều này cho phép định lượng chính xác bề rộng vùng khuếch tán cacbon (Bảng 5.2).
    • Mô hình hóa kết hợp thực nghiệm: Nghiên cứu đã kết hợp mô hình hóa lý thuyết (Mô hình Darken, giản đồ Schaeffler/WRC-1992, MatCalc) với dữ liệu thực nghiệm chi tiết. Ví dụ, sự khác biệt giữa dự đoán lý thuyết và kết quả thực nghiệm về khuếch tán cacbon được thảo luận sâu sắc, cung cấp lý do cụ thể (cản trở từ lớp mactenxit và cacbit). Điều này ít được thấy ở mức độ chi tiết như vậy trong các công trình trước đây.
    • Định lượng động học chuyển pha: Sử dụng phần mềm Image-Pro Plus để định lượng hàm lượng δ-ferit (từ 23% sau hàn xuống 11% ở 900°C/10h, Hình 5.8) và độ hạt, cùng với việc đo chu trình nhiệt và tốc độ nguội bằng can nhiệt (lên tới 110 °C/s), cho phép xây dựng mối liên hệ định lượng giữa các thông số này và sự tiến hóa vi cấu trúc, điều này thường chỉ được mô tả định tính trong các nghiên cứu trước đây.

  3. Phát hiện đáng ngạc nhiên nhất của luận án là gì, và bằng chứng hỗ trợ là gì? Phát hiện đáng ngạc nhiên nhất là sự hình thành các vùng có chênh lệch độ cứng cục bộ cực đoan tại vùng chuyển tiếp phía thép cacbon khi mối hàn làm việc ở nhiệt độ nâng cao. Cụ thể, ở 900°C sau 10 giờ, một "vùng độ cứng cao" (high-hardness zone) lên tới 366 HV hình thành ở phía kim loại mối hàn, trong khi một "vùng độ cứng thấp" (low-hardness zone) giảm mạnh xuống chỉ còn 91.6 HV xuất hiện ở phía thép cacbon, ngay sát biên giới nóng chảy (Hình 5.16). Bằng chứng hỗ trợ:

    • Dữ liệu độ cứng tế vi: Hình 5.16 ("Đồ thị biểu diễn sự thay đổi độ cứng tại biên giới nóng chảy") cho thấy rõ ràng sự tăng vọt độ cứng ở phía kim loại mối hàn và giảm sâu ở phía thép cacbon. Sau hàn, độ cứng đạt tối đa 228 HV tại biên giới. Sau ủ ở 600°C/10h, độ cứng cao nhất đạt 366 HV ở phía WMZ, trong khi phía thép cacbon giảm xuống 169 HV. Ở 900°C/10h, phía thép cacbon giảm mạnh xuống 91.6 HV.
    • Phân tích khuếch tán cacbon: Kết quả EDS-line (Hình 5.20, 5.21, 5.22) và mô phỏng theo mô hình Darken (Hình 5.17, 5.18) chứng minh rằng sự chênh lệch độ cứng này là do sự khuếch tán cacbon từ vùng thép cacbon (nghèo hợp kim) sang vùng kim loại mối hàn (giàu hợp kim). Vùng thép cacbon bị nghèo cacbon dẫn đến hình thành tổ chức ferit và peclit nghèo cacbon (Hình 5.11), làm giảm độ cứng. Ngược lại, sự tập trung cacbon và hình thành các cacbit (Cr23C6, Cr7C3, M7C3) ở phía kim loại mối hàn (Hình 5.14, 5.15) đã làm tăng độ cứng cục bộ.
    • Phân tích vi cấu trúc: Quan sát bằng SEM (Hình 5.11) đã xác nhận sự hình thành vùng ferit (màu trắng) và peclit nghèo cacbon (P’) ở phía thép cacbon, phù hợp với việc giảm độ cứng.

  4. Luận án có cung cấp giao thức tái tạo (replication protocol) không? Luận án này cung cấp một nền tảng mạnh mẽ cho việc tái tạo thông qua việc mô tả chi tiết các phương pháp nghiên cứu, vật liệu sử dụng, và quy trình thí nghiệm. Mặc dù không có một "giao thức tái tạo" độc lập được đóng gói thành một tài liệu riêng biệt, nhưng các phần sau đây trong luận án chứa đủ thông tin để một nhà nghiên cứu có kinh nghiệm trong lĩnh vực có thể tái tạo các thí nghiệm chính:

    • Mô tả vật liệu: Thành phần hóa học của thép không gỉ 304 (18.3% Cr, 7.56% Ni) và thép cacbon (0.18% C), cùng với loại điện cực (E309L-16) được nêu rõ trong mục 4.1.1 và Bảng 3.1.
    • Thông số hàn: Luận án đề cập đến việc sử dụng "6 mẫu có chế độ hàn thay đổi" (Hình 4.20) và điện cực E309L-16, ngụ ý các thông số hàn đã được ghi nhận chi tiết trong mục 3.
    • Quy trình chuẩn bị mẫu và thí nghiệm: Các quy trình cắt mẫu, làm sạch bề mặt, nung mẫu ở nhiệt độ nâng cao (400°C, 600°C, 900°C trong 10 giờ) được mô tả trong mục 5.1.
    • Phương pháp đo lường: Các kỹ thuật phân tích (SEM, TEM, EDS-line, XRD, microhardness testing, thử kéo) và các giao thức cụ thể (ví dụ, khoảng cách vết đo độ cứng 100-200 µm, phần mềm Image-Pro Plus để định lượng pha và độ hạt, đo chu trình nhiệt bằng can nhiệt) được mô tả kỹ lưỡng trong Chương 3 và Chương 4. Điều này cho phép các nhà nghiên cứu khác áp dụng các phương pháp tương tự.

    Tóm lại, luận án cung cấp các chi tiết cần thiết để tái tạo các thí nghiệm chính, mặc dù nó không trình bày dưới dạng một "giao thức tái tạo" chính thức.

  5. Chương trình nghiên cứu 10 năm được phác thảo như thế nào? Chương trình nghiên cứu 10 năm được phác thảo dựa trên các hạn chế của luận án và các hướng mở rộng tiềm năng, nhằm xây dựng một khung hiểu biết toàn diện và ứng dụng rộng rãi hơn:

    • Năm 1-3: Động học phân hủy dài hạn và mô hình hóa tích hợp vi cấu trúc. Tập trung vào các thí nghiệm ủ nhiệt kéo dài (ví dụ: 1000-10000 giờ) ở các nhiệt độ khác nhau (ví dụ: 500°C, 600°C, 700°C, 800°C) để định lượng động học phân hủy δ-ferit (tỉ phần, hình thái) và sự tiến hóa của pha sigma. Phát triển các mô hình khuếch tán đa thành phần tiên tiến, tích hợp ảnh hưởng của các pha vi cấu trúc thực tế (lớp mactenxit, cacbit) và ứng suất dư lên hệ số khuếch tán, sử dụng các phần mềm như DICTRA hoặc Thermo-Calc.
    • Năm 4-6: Cơ học phá hủy và đánh giá tuổi thọ. Nghiên cứu chuyên sâu về cơ học phá hủy của các vùng suy yếu (vùng mactenxit, vùng độ cứng cao/thấp) thông qua các thử nghiệm va đập, mỏi nhiệt, và cơ học phá hủy (fracture toughness tests). Phát triển các mô hình dự đoán tuổi thọ còn lại của mối hàn dưới điều kiện làm việc phức tạp (tải trọng chu kỳ, môi trường ăn mòn, nhiệt độ biến đổi). Ứng dụng các kỹ thuật như DIC (Digital Image Correlation) để phân tích biến dạng cục bộ.
    • Năm 7-8: Phát triển và thử nghiệm vật liệu phụ/quy trình hàn mới. Dựa trên hiểu biết sâu sắc về các cơ chế suy giảm, đề xuất và thử nghiệm các loại điện cực hoặc vật liệu phụ hàn mới (ví dụ, điện cực với hàm lượng Cr, Ni, C được tối ưu hóa) nhằm giảm thiểu sự hình thành các pha không mong muốn và khuếch tán cacbon. Phát triển các quy trình hàn tiên tiến (ví dụ: hàn ma sát khuấy, hàn laser) để cải thiện chất lượng mối hàn.
    • Năm 9-10: Ứng dụng công nghệ giám sát và học máy. Tích hợp các kết quả nghiên cứu vào việc phát triển các hệ thống giám sát sức khỏe cấu trúc (SHM) dựa trên cảm biến, có khả năng phát hiện sớm các dấu hiệu suy giảm vật liệu. Ứng dụng các thuật toán học máy (machine learning) để xây dựng các mô hình dự đoán độ bền và tuổi thọ mối hàn dựa trên dữ liệu lớn từ thử nghiệm và vận hành thực tế. Nghiên cứu khả năng ăn mòn tinh giới và các giải pháp chống ăn mòn hiệu quả.

Chương trình này nhằm chuyển đổi kiến thức cơ bản thành các giải pháp kỹ thuật cụ thể, tăng cường độ an toàn và hiệu quả cho ngành công nghiệp.

Kết luận

Luận án này đã cung cấp một phân tích định lượng và đa chiều về sự thay đổi tổ chức tế vi và cơ tính của mối hàn không đồng nhất giữa thép không gỉ austenit 304 và thép cacbon thấp dưới tác động của nhiệt độ làm việc nâng cao. Các đóng góp cụ thể và có thể đo lường được bao gồm:

  1. Định lượng tiến hóa vi cấu trúc: Nghiên cứu đã chi tiết hóa và định lượng sự tiến hóa của δ-ferit (hàm lượng trung bình 23.3% sau hàn, giảm xuống 11% ở 900°C/10h) và hình thái của nó, cùng với sự hình thành các pha mactenxit, bainit, và vitmantet ferit trong các vùng mối hàn khác nhau, được hỗ trợ bởi các bằng chứng từ SEM và TEM.
  2. Làm rõ cơ chế khuếch tán cacbon: Bằng chứng thực nghiệm từ EDS-line và mô phỏng theo mô hình Darken đã định lượng sự khuếch tán cacbon từ thép cacbon sang kim loại mối hàn, chỉ ra khoảng cách khuếch tán thực tế (3 µm và 1 µm ở 600°C/10h) thấp hơn lý thuyết.
  3. Xác định vùng độ cứng chênh lệch cực đoan: Phát hiện dải mactenxit (2-10 µm, 390 HV) và đặc biệt là sự hình thành các vùng độ cứng cao (366 HV) và độ cứng thấp (91.6 HV ở 900°C/10h) tại vùng chuyển tiếp do khuếch tán cacbon, cung cấp bằng chứng cụ thể về các điểm yếu cơ học.
  4. Chứng minh sự hình thành pha sigma và cacbit: Luận án đã xác nhận sự phân hủy δ-ferit và sự xuất hiện của pha sigma bằng TEM (Hình 5.5), cùng với sự kết tủa của cacbit crom (M23C6, M7C3, Cr23C6, Cr7C3) bằng XRD và TEM (Hình 4.39, 5.14), liên hệ chúng với sự thay đổi độ cứng.
  5. Dự đoán cơ chế phá hủy: Kết quả thử kéo chỉ ra mối hàn có xu hướng phá hủy tại vùng HAZ thép cacbon, nơi có sự hiện diện của các pha cứng và giòn, làm suy giảm cơ tính.

Nghiên cứu này đã thúc đẩy sự tiến bộ trong các mô hình paradigm hiện có về động học chuyển pha và khuếch tán nguyên tố trong vật liệu hàn, bằng cách cung cấp dữ liệu định lượng chi tiết ở nhiều cấp độ (vi mô đến nano) và giải thích sâu sắc về các cơ chế cơ bản. Nó vượt ra ngoài các mô tả định tính thông thường, thiết lập các mối quan hệ nhân quả rõ ràng giữa vi cấu trúc, hóa học cục bộ và tính chất cơ học.

Các đóng góp này mở ra ít nhất ba dòng nghiên cứu mới:

  1. Nghiên cứu định lượng động học phân hủy pha và khuếch tán nguyên tố ở các chu trình nhiệt dài hạn và môi trường làm việc phức tạp hơn.
  2. Phát triển các mô hình dự đoán tuổi thọ mối hàn tích hợp dữ liệu về ứng suất dư, cơ học phá hủy và các mô hình khuếch tán đa thành phần tiên tiến.
  3. Thiết kế vật liệu phụ và quy trình hàn mới nhằm giảm thiểu các hiện tượng suy giảm tính chất đã được xác định.

Với việc so sánh các phát hiện với các nghiên cứu quốc tế từ Ogawa & Koseki (1998) và Das et al. (2014), luận án này đã chứng tỏ tính phù hợp toàn cầu và bổ sung giá trị đáng kể cho kho tàng kiến thức hiện có. Các phát hiện về sự suy giảm mối hàn dưới nhiệt độ nâng cao, đặc biệt là khuếch tán cacbon và chênh lệch độ cứng, có ý nghĩa quan trọng cho ngành công nghiệp nặng trên toàn thế giới. Di sản của nghiên cứu này có thể được đo lường bằng việc cải thiện độ tin cậy và tuổi thọ của các kết cấu hàn dị chủng trong các nhà máy điện và các ngành công nghiệp năng lượng khác, ước tính mang lại lợi ích kinh tế đáng kể và tăng cường an toàn vận hành trên phạm vi toàn cầu.
