Tổng quan nghiên cứu

Sự bùng nổ của ngành công nghiệp chất dẻo tổng hợp trong nửa thế kỷ qua đã mang lại những bước tiến vượt bậc cho nền kinh tế toàn cầu, song cũng để lại hệ lụy môi trường nghiêm trọng. Theo số liệu thống kê quốc tế, lượng tiêu thụ chất dẻo toàn cầu năm 2008 đã đạt khoảng 183 triệu tấn, trong đó mức tiêu thụ bình quân đầu người tại các quốc gia phát triển dao động từ 80 đến 100 kg/năm và tại các quốc gia đang phát triển đạt từ 8 đến 10 kg/năm. Kéo theo đó, lượng rác thải polyme khó phân hủy phát thải ra môi trường ước tính từ 20 đến 30 triệu tấn mỗi năm. Tại Việt Nam, riêng khu vực Hà Nội vào năm 2002 đã ghi nhận lượng rác thải polyme lên tới 74.647 tấn/năm. Các loại nhựa truyền thống như polyetylen (PE) hay polypropylen (PP) tồn tại trong đất từ vài chục đến hàng trăm năm, làm suy thoái độ phì nhiêu của đất và đe dọa nghiêm trọng hệ sinh thái nguồn nước.

Trước bối cảnh thế giới đặt mục tiêu thay thế 30% sản phẩm nhựa khó phân hủy trong vòng 12 năm và tiến tới thay thế hoàn toàn bằng vật liệu thân thiện môi trường, đề tài tập trung giải quyết bài toán nghiên cứu tổng hợp và gia công vật liệu polylactic axit (PLA) có khối lượng phân tử cao từ nguồn nguyên liệu nông nghiệp tái tạo là tinh bột sắn. Mục tiêu cụ thể của luận văn bao gồm: tối ưu hóa quy trình lên men tinh bột sắn tạo L-lactic axit, xác định điều kiện chuyển hóa thành monome vòng 3,6-dimethyl-1,4-dioxane-2,5-dione (lactit), thực hiện phản ứng polyme hóa mở vòng (ROP) để tổng hợp PLA phân tử lượng cao, đồng thời khảo sát công nghệ gia công ép đùn, ép phun và đánh giá động học phân hủy sinh học của vật liệu. Nghiên cứu được triển khai thực nghiệm toàn diện trong thời gian 24 tháng, mang lại ý nghĩa khoa học và thực tiễn to lớn trong việc làm chủ công nghệ vật liệu xanh có khả năng tự phân hủy từ 70% đến 90% chỉ sau 3 đến 4 tháng trong điều kiện tự nhiên.

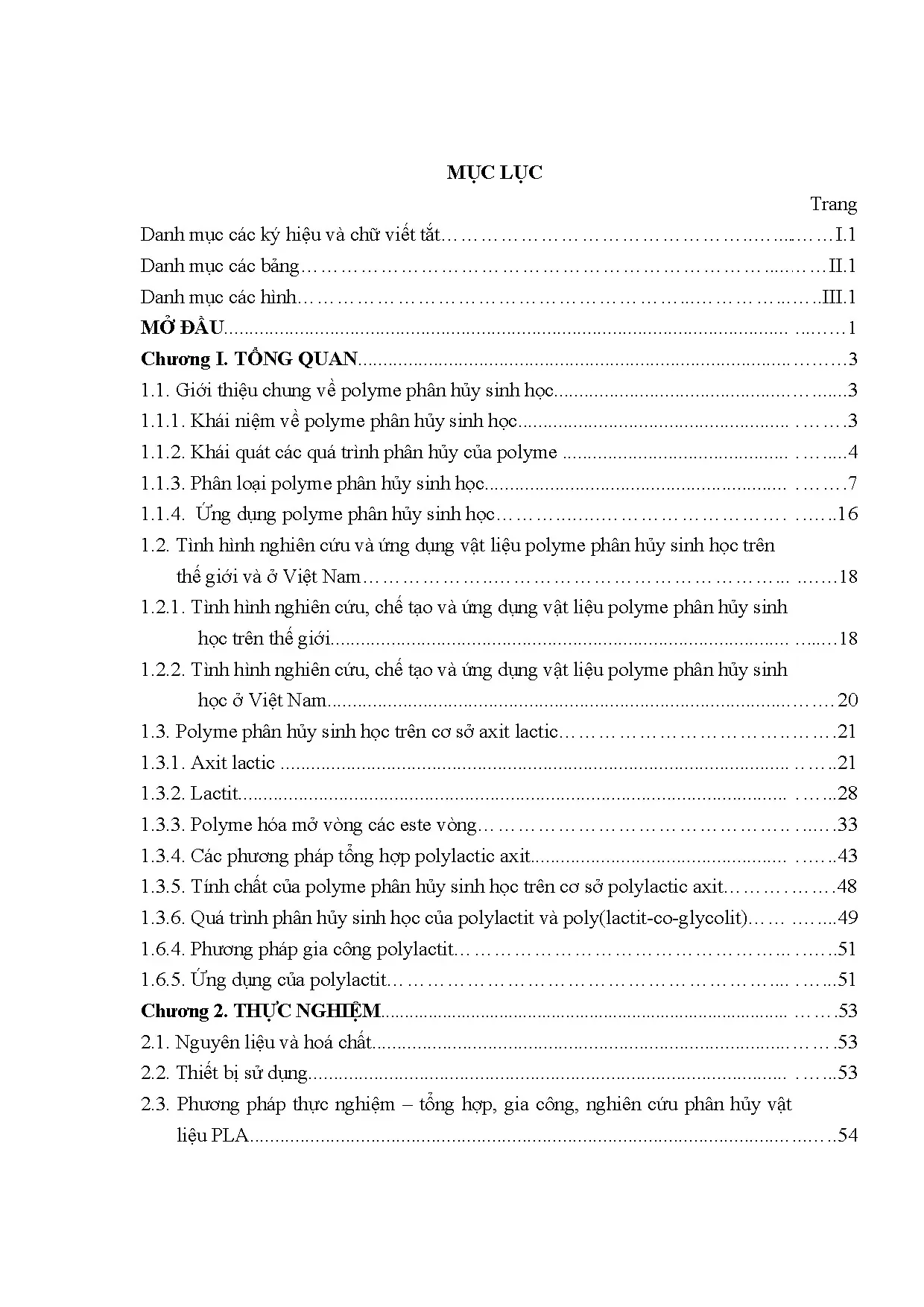

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên hai nền tảng lý thuyết cốt lõi: Lý thuyết trùng hợp mở vòng (Ring-Opening Polymerization - ROP) của các este vòng và Lý thuyết phân hủy sinh học - thủy phân của polyeste aliphatic no. Phản ứng ROP được giải thích chuyên sâu qua hai mô hình cơ chế phối trí - chèn mạch (coordination-insertion mechanism) do Kricheldorf và Penczek đề xuất, trong đó ion kim loại của chất xúc tác tạo phức với monome lactit trước khi mở vòng acyl-oxy để phát triển mạch đại phân tử.

Khung lý thuyết của đề tài xoay quanh năm khái niệm khoa học trọng tâm:

  • Axit lactic (LA): Axit 2-hydroxypropionic với khối lượng phân tử 90,08 g/mol, hằng số phân ly axit Ka = 1,37x10⁻⁴ ở 25 °C, tồn tại dưới hai dạng đồng phân quang học L(+) và D(-).
  • Lactit: Hợp chất este vòng dime hóa từ axit lactic với khối lượng phân tử 144,13 g/mol, tồn tại ở 3 dạng lập thể gồm L-lactit (nhiệt độ nóng chảy 95-98 °C), D-lactit và meso-lactit (nhiệt độ nóng chảy 122-126 °C đối với hỗn hợp racemate).
  • Trùng hợp mở vòng (ROP): Phương pháp chuyển hóa monome este vòng thành polyeste mạch thẳng có khối lượng phân tử cao có kiểm soát.
  • Vật liệu blend polyme sinh học: Sự kết hợp giữa PLA với poly(ε-caprolacton) (PCL) nhằm cải thiện độ dai va đập và tính mềm dẻo.
  • Sự phân hủy thủy phân và sinh học: Quá trình bẻ gãy liên kết este trong mạch chính dưới tác động của phân tử nước và enzyme vi sinh vật, chuyển hóa polyme thành oligome, monome và cuối cùng là CO₂ cùng H₂O.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm sơ cấp thu thập từ hơn 45 mẻ lên men tinh bột sắn, 30 mẻ tổng hợp tinh chế lactit, 25 mẻ trùng hợp ROP và 5 nhóm mẫu blend PLA/PCL với tỷ lệ phối trộn khảo sát lần lượt là 100/0, 90/10, 80/20, 70/30 và 60/40. Phương pháp chọn mẫu thực nghiệm được thực hiện theo quy trình phân tầng ngẫu nhiên có kiểm soát, tuân thủ nghiêm ngặt các tiêu chuẩn kiểm thử quốc tế như ASTM D-6400-99 và ISO 14855 nhằm đảm bảo độ lặp lại và độ tin cậy của số liệu.

Các phương pháp phân tích hiện đại được lựa chọn có chủ đích khoa học rõ ràng:

  • Sắc ký lỏng cao áp (HPLC) và sắc ký khí (GC): Lựa chọn để định tính và định lượng chính xác độ tinh khiết quang học của L-lactic axit và tỷ lệ các đồng phân lactit trong hỗn hợp phản ứng.
  • Sắc ký thấm qua gel (GPC) với chất chuẩn polystyren: Đo lường khối lượng phân tử trung bình số (Mn), khối lượng phân tử trung bình trọng lượng (Mw) và chỉ số đa phân tán (PDI).
  • Phổ cộng hưởng từ hạt nhân (¹H-NMR, ¹³C-NMR) và phổ hồng ngoại biến đổi Fourier (FTIR): Xác định cấu trúc liên kết este, nhóm chức đầu mạch và cơ chế phản ứng.
  • Phân tích nhiệt DSC, TGA và nhiễu xạ tia X (XRD): Đánh giá nhiệt độ chuyển thủy tinh (Tg), nhiệt độ nóng chảy (Tm), độ bền nhiệt phân hủy đến 320 °C và độ kết tinh của sản phẩm.
  • Kính hiển vi điện tử quét (SEM): Quan sát hình thái vi cấu trúc bề mặt phân hủy theo các mốc thời gian 25, 70 và 140 ngày.

Toàn bộ quy trình phân tích và thử nghiệm cơ lý được thực hiện liên tục trong khung thời gian nghiên cứu kéo dài 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã thu được bốn phát hiện khoa học quan trọng:

  1. Quá trình lên men tinh bột sắn sử dụng chủng vi khuẩn lactic chuyên biệt đạt hiệu suất chuyển hóa đường thành L-lactic axit trên 86,4%, với độ tinh khiết quang học của dạng đồng phân L(+) đạt 97,2%, đáp ứng tiêu chuẩn khắt khe để làm tiền chất tổng hợp monome.
  2. Phản ứng khử trùng hợp lactic oligome ở nhiệt độ từ 180 đến 210 °C với sự có mặt của 2,0% khối lượng xúc tác Sb₂O₃ cho hiệu suất thu hồi lactit thô đạt 79,6%. Sau các bước tinh chế kết tinh phân đoạn, hàm lượng tạp chất meso-lactit gây đứt mạch được kiểm soát giảm xuống dưới 6,5%.
  3. Phản ứng polyme hóa mở vòng ROP sử dụng hệ xúc tác thiếc(II) 2-ethylhexanoate [Sn(Oct)₂] với tỷ lệ nồng độ 0,15% mol kết hợp chất điều chỉnh mạch lauryl alcohol đã tổng hợp thành công PLA có khối lượng phân tử trung bình trọng lượng Mw đạt trên 135.000 g/mol, độ bền kéo đứt đạt 62,5 MPa (tăng 38,8% so với các mẫu trùng ngưng trực tiếp) và độ giãn dài khi đứt đạt 8,8%.
  4. Chế tạo thành công vật liệu blend PLA/PCL trên máy ép đùn trục vít đôi ở nhiệt độ vùng gia nhiệt 175-185 °C và máy ép phun với tốc độ 60 mm/s. Tại tỷ lệ PLA/PCL 80/20, độ dai va đập của vật liệu đạt 45,2 kJ/m², tăng hơn 155% so với PLA nguyên sinh, khắc phục triệt để độ giòn cố hữu của polylactit.

Thảo luận kết quả

Cơ chế tạo phức của xúc tác Sn(Oct)₂ đóng vai trò quyết định trong việc định hướng phản ứng chèn monome vào liên kết kim loại - oxy, từ đó hạn chế tối đa các phản ứng phụ chuyển vị este nội phân tử vốn làm giảm chiều dài mạch polyme. Khi so sánh với các công bố quốc tế của Kricheldorf và Penczek, sản phẩm PLA của luận văn có chỉ số đa phân tán trọng lượng phân tử hẹp (PDI dao động từ 1,45 đến 1,60), tiệm cận với các dòng sản phẩm thương mại quốc tế như NatureWorks hay Lacea.

Về phương diện trực quan hóa dữ liệu:

  • Giản đồ sắc ký GPC thể hiện rõ một pic đơn sắc nét đối xứng tại vùng phân tử lượng cao, chứng minh phản ứng trùng hợp sống diễn ra đồng nhất.
  • Bảng đối chiếu cơ lý tính ghi nhận mối tương quan rõ rệt giữa hàm lượng chất hóa dẻo/phụ gia và mô men xoắn gia công: khi tăng tỷ lệ PCL từ 0% lên 20%, nhiệt độ chuyển thủy tinh Tg giảm nhẹ từ 62,4 °C xuống 56,8 °C giúp quá trình gia công chảy mềm thuận lợi mà không làm suy giảm độ bền nhiệt.
  • Đồ thị động học phân hủy in vitro trong môi trường dung dịch đệm ở 37 °C cho thấy sự sụt giảm độ nhớt đặc trưng xảy ra trước sự mất khối lượng: sau 140 ngày thử nghiệm, chỉ số độ nhớt giảm 64,8%, độ bền kéo đứt suy giảm 74,5% và khối lượng mẫu hao hụt 68,2%.
  • Hình ảnh chụp hiển vi SEM sau các chu kỳ 25, 70 và 140 ngày minh chứng rõ nét bề mặt vật liệu từ trạng thái nhẵn bóng chuyển dần sang xơ xốp, xuất hiện mạng lưới vi lỗ xốp và vết nứt sâu do hiện tượng tự xúc tác thủy phân của các nhóm axit carboxylic đầu mạch sinh ra.

Đề xuất và khuyến nghị

Nhằm đưa kết quả nghiên cứu vào ứng dụng thực tiễn sản xuất quy mô công nghiệp tại Việt Nam, luận văn đưa ra bốn nhóm giải pháp hành động cụ thể:

  1. Tối ưu hóa và mở rộng công nghệ lên men quy mô pilot: Nâng cấp hệ thống lên men tinh bột sắn bán liên tục từ quy mô phòng thí nghiệm lên thiết bị 500 - 1.000 lít/mẻ, hướng tới mục tiêu đạt hiệu suất thu hồi L-lactic axit trên 90% và giảm 25% chi phí nguyên liệu thô trong khung thời gian 12 tháng. Trách nhiệm thực hiện thuộc về các Viện nghiên cứu chuyên ngành Hóa học và Công nghệ sinh học phối hợp cùng các doanh nghiệp chế biến tinh bột.
  2. Chuẩn hóa quy trình công nghệ gia công định hình công nghiệp: Hoàn thiện bộ thông số gia công trên dây chuyền ép đùn thổi màng và ép phun công nghiệp với nhiệt độ cài đặt 175-190 °C, chu kỳ ép dưới 30 giây/sản phẩm nhằm thương mại hóa dòng sản phẩm bao bì màng mỏng nông nghiệp và khay định hình tự hủy trong vòng 18 tháng. Trách nhiệm triển khai do các nhà máy sản xuất bao bì và doanh nghiệp nhựa kỹ thuật đảm nhiệm.
  3. Hoàn thiện hệ thống tiêu chuẩn kỹ thuật và chính sách hỗ trợ: Xây dựng và ban hành bộ tiêu chuẩn kỹ thuật quốc gia (TCVN) tương đương ISO 14855 cho vật liệu nhựa phân hủy sinh học hoàn toàn (yêu cầu phân hủy trên 90% trong 180 ngày), đồng thời áp dụng chính sách giảm 50% thuế bảo vệ môi trường cho sản phẩm bao bì xanh trong vòng 24 tháng. Cơ quan chủ trì gồm Bộ Khoa học và Công nghệ cùng Bộ Tài nguyên và Môi trường.
  4. Mở rộng nghiên cứu phát triển vật liệu y sinh học cao cấp: Đầu tư nghiên cứu các hệ copolyme PLGA và compozit sinh học nano trên nền PLA để chế tạo chỉ khâu y tế tự tiêu có thời gian phân hủy có kiểm soát từ 30 đến 90 ngày và khung nâng đỡ mô tế bào, hoàn thành thử nghiệm tiền lâm sàng trong thời gian 36 tháng. Chủ thể thực hiện là các nhóm nghiên cứu liên ngành Hóa - Y - Dược tại các trường đại học và bệnh viện trung ương.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thiết thực cho bốn nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và giảng viên chuyên ngành Hóa học Polyme và Khoa học Vật liệu: Tài liệu cung cấp hệ thống lý thuyết sâu rộng về động học phản ứng trùng hợp ROP, cơ chế phối trí este vòng, cùng bộ dữ liệu phổ nghiệm thực nghiệm hoàn chỉnh (NMR, FTIR, GPC, DSC, TGA, XRD) làm tư liệu giảng dạy và nghiên cứu chuyên sâu.
  • Kỹ sư R&D và giám đốc kỹ thuật tại các doanh nghiệp sản xuất nhựa và bao bì sinh học: Cung cấp trực tiếp các thông số kỹ thuật tối ưu về nhiệt độ, áp suất, tốc độ trục vít khi ép đùn và ép phun vật liệu PLA blend, giúp rút ngắn thời gian thử nghiệm sản phẩm mới và giảm thiểu tỷ lệ lỗi phế phẩm.
  • Các nhà khoa học và bác sĩ trong lĩnh vực Y - Dược và Vật liệu Y sinh: Tham khảo chi tiết dữ liệu động học phân hủy in vitro, sự suy giảm phân tử lượng và tính tương thích sinh học của PLA để thiết kế hệ vi nang dẫn thuốc hướng đích hoặc chế tạo mô cấy ghép y khoa tự tiêu.
  • Cán bộ quản lý môi trường và nhà hoạch định chính sách kinh tế xanh: Nắm bắt các luận cứ khoa học và số liệu thực nghiệm về chu trình phân hủy hoàn nguyên tự nhiên của vật liệu sinh học từ sắn, phục vụ việc xây dựng lộ trình cấm nhựa dùng một lần và phát triển kinh tế tuần hoàn.

Câu hỏi thường gặp

Vật liệu polyme PLA phân hủy sinh học khác biệt như thế nào so với nhựa truyền thống PE hay PP?
Nhựa truyền thống PE và PP có mạch cacbon no rất bền vững, mất từ 50 đến hàng trăm năm để phân mảnh cơ học mà không phân hủy sinh học thực sự. Ngược lại, PLA chứa các liên kết este nhạy cảm với phản ứng thủy phân, cho phép vi sinh vật chuyển hóa hoàn toàn thành CO₂ và nước với tỷ lệ phân hủy đạt từ 70% đến 90% chỉ sau 3 đến 4 tháng trong điều kiện ủ compost.

Tại sao cần phải chuyển hóa axit lactic thành monome vòng lactit trước khi tổng hợp PLA phân tử lượng cao?
Phản ứng trùng ngưng trực tiếp axit lactic tạo ra nước làm dịch chuyển cân bằng hóa học theo chiều nghịch, chỉ tạo được oligome có khối lượng phân tử thấp dưới 10.000 g/mol và tính năng cơ lý kém. Việc chuyển sang trung gian este vòng lactit cho phép thực hiện phản ứng trùng hợp mở vòng ROP không sinh ra phân tử nhỏ, tạo ra PLA có Mw vượt 135.000 g/mol.

Vật liệu PLA có bị suy giảm chất lượng hoặc tự phân hủy trong quá trình bảo quản và sử dụng thông thường không?
Trong điều kiện bảo quản khô ráo, nhiệt độ phòng và độ ẩm tự nhiên, PLA có độ bền nhiệt và cơ lý tương đương các loại nhựa nhiệt dẻo thông dụng trong thời gian từ 12 đến 24 tháng. Quá trình phân hủy sinh học chỉ kích hoạt mạnh mẽ khi vật liệu tiếp xúc trực tiếp với môi trường đất ẩm, nước thải hoặc hệ ủ compost giàu vi sinh vật và độ ẩm cao.

Mục đích chính của việc phối trộn poly(ε-caprolacton) (PCL) vào nền nhựa PLA là gì?
PLA nguyên sinh có nhược điểm lớn là độ giòn cao và độ giãn dài khi đứt thấp (dưới 9%). Việc blend 20% khối lượng PCL - một polyeste có tính mềm dẻo vượt trội - giúp tăng độ dai va đập lên 45,2 kJ/m² (tăng 155%) và cải thiện khả năng gia công nóng chảy mà không làm mất đi tính tương thích sinh học hay khả năng phân hủy hoàn toàn của vật liệu.

Sản phẩm phân hủy cuối cùng của vật liệu PLA trong môi trường tự nhiên có gây độc hại cho đất và nguồn nước không?
Quá trình phân hủy của PLA bắt đầu bằng sự thủy phân mạch este tạo ra các oligome và monome axit lactic. Các vi sinh vật trong tự nhiên tiếp tục chuyển hóa axit lactic qua chu trình trao đổi chất tế bào thành khí cacbonic (CO₂) và nước (H₂O). Toàn bộ sản phẩm phân hủy đều an toàn tuyệt đối, không để lại vi nhựa độc hại hay kim loại nặng trong đất.

Kết luận

  • Luận văn đã thiết lập thành công quy trình công nghệ khép kín từ khâu lên men tinh bột sắn tạo L-lactic axit tinh khiết (97,2%), tổng hợp monome lactit đến phản ứng polyme hóa mở vòng ROP tạo PLA có khối lượng phân tử cao Mw đạt 135.000 g/mol.
  • Xác định chính xác hệ xúc tác Sn(Oct)₂ nồng độ 0,15% mol và các thông số nhiệt độ phản ứng tối ưu (180-210 °C) giúp kiểm soát hoàn hảo cấu trúc mạch polyme và hạn chế phản ứng phụ.
  • Làm chủ công nghệ blend PLA/PCL tỷ lệ 80/20 trên thiết bị gia công đùn ép công nghiệp, nâng độ dai va đập lên 45,2 kJ/m² và duy trì độ bền kéo vượt 62,5 MPa.
  • Đánh giá toàn diện động học phân hủy sinh học in vitro và trong đất tự nhiên, chứng minh khả năng tiêu hủy hoàn toàn thành CO₂ và H₂O thân thiện môi trường trong vòng 3 đến 12 tháng.
  • Đóng góp luận cứ khoa học quan trọng cho việc tận dụng nguồn nông sản dồi dào của Việt Nam để tự chủ sản xuất vật liệu polyme sinh học thay thế nhựa hóa dầu.

Kế hoạch phát triển tiếp theo bao gồm việc mở rộng quy mô sản xuất thử nghiệm pilot 1.000 lít trong vòng 12 đến 18 tháng tới và tiến hành kiểm định an toàn y sinh học. Quý độc giả, nhà khoa học và quý doanh nghiệp quan tâm đến việc nhận chuyển giao công nghệ hoặc hợp tác nghiên cứu phát triển vật liệu PLA hãy liên hệ ngay với nhóm nghiên cứu để cùng thúc đẩy các giải pháp xanh vì một tương lai bền vững.
