Tổng quan về luận án

Sự phát triển của các hệ xúc tác kim loại chuyển tiếp đồng thể (homogeneous transition metal catalysts) đã tạo nên bước ngoặt lịch sử trong công nghiệp hóa học polymer. Kể từ phát hiện đột phá của Walter Kaminsky và Karl Sinn vào năm 1976–1980 về hệ xúc tác metallocene/methylaluminoxane (MAO), các phức chất đơn tâm (mononuclear metallocenes) và xúc tác hình học giới hạn (Constrained Geometry Catalysts - CGC) do Stevens (Dow Chemical) cùng Bercaw và Okuda tiên phong đã mở ra khả năng kiểm soát tuyệt đối vi cấu trúc chuỗi polymer. Tuy nhiên, các hệ xúc tác đơn tâm truyền thống bộc lộ những rào cản nội tại không thể khắc phục: phân bố khối lượng phân tử hẹp ($MWD \le 2.0$) gây khó khăn cho quá trình gia công định hình công nghiệp, hiện tượng vô hoạt lưỡng phân tử (bimolecular deactivation), cũng như tính trơ đối với các monomer vinyl phân cực chứa dị tố.

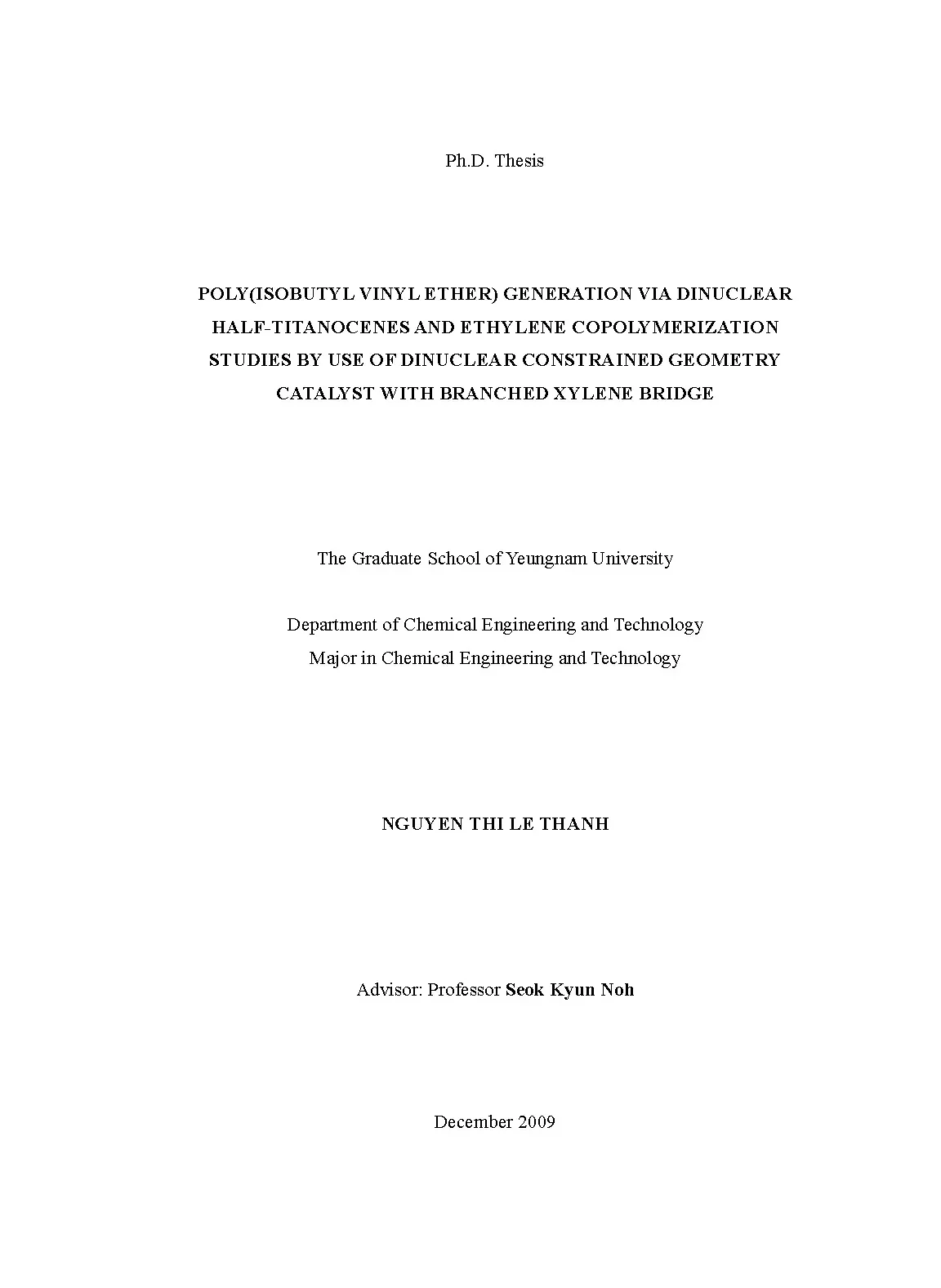

Luận án tiến sĩ với tiêu đề "POLY(ISOBUTYL VINYL ETHER) GENERATION VIA DINUCLEAR HALF-TITANOCENES AND ETHYLENE COPOLYMERIZATION STUDIES BY USE OF DINUCLEAR CONSTRAINED GEOMETRY CATALYST WITH BRANCHED XYLENE BRIDGE" do nghiên cứu sinh Nguyễn Thị Lệ Thanh thực hiện dưới sự hướng dẫn của Giáo sư Seok Kyun Noh tại Khoa Kỹ thuật Hóa học và Công nghệ, Đại học Yeungnam (Hàn Quốc, 2009), giải quyết trực diện những khoảng trống học thuật này. Nghiên cứu tiên phong trong việc thiết kế, tổng hợp và ứng dụng hai họ xúc tác hai tâm (dinuclear catalysts): (1) Phức chất dinuclear half-titanocene nối cầu polymethylene linh hoạt nhằm trùng hợp monomer phân cực isobutyl vinyl ether (IBVE); và (2) Phức chất Dinuclear Constrained Geometry Catalyst (DCGC) sở hữu cầu nối xylene cứng nhắc gắn các nhánh alkyl bất đối xứng nhằm đồng trùng hợp ethylene với styrene (E/S) và 1-hexene (E/H).

                 CẤU TRÚC PHỨC CHẤT DINUCLEAR NGUYÊN BẢN CỦA LUẬN ÁN

     [Họ 1: Dinuclear Half-Titanocenes]          [Họ 2: DCGC Cầu Nối Xylene Phân Nhánh]
          Cl    Cl                                  Cl       tBu       tBu       Cl
           \    /                                    \       /          \       /
            Ti                                        Ti - N              N - Ti
          / | \                                      / |    \            /    | \
       (C5H4) (C5H4)                               Cl (Ind)-Si(Me)2   (Me)2Si-(Ind) Cl
          \      /                                      \     |          |     /
         (CH2)n=3,6                                      (CH2)n—[C6H2(R)2]—(CH2)n
      [2, 3: L=Cl; 4, 5: L=OAr]                         [1: R=iPr; 2: R=nHex; 3: R=nOct]

Khoảng trống nghiên cứu được xác định dựa trên các công trình nền tảng của Marks và cộng sự (2002, 2004), Mülhaupt (1993), và Soga (1996): sự thiếu hụt các mô hình xúc tác có khả năng phối hợp điện tử và không gian liên tâm (intermetallic cooperative effects) thông qua các cầu nối có thể tinh chỉnh cấu trúc nhằm đồng thời nâng cao hoạt tính, tối ưu hóa khả năng gắn comonomer cồng kềnh và kiểm soát độ lập thể. Luận án đặt ra 4 câu hỏi nghiên cứu và giả thuyết khoa học:

  1. $H_1$: Chiều dài cầu polymethylene và nhóm thế aryloxy (-OAr) trên dinuclear half-titanocene quyết định tính chất trùng hợp sống (living polymerization) và độ bất đối xứng lập thể (syndiotacticity) của poly(isobutyl vinyl ether) (PIBVE).
  2. $H_2$: Khung cầu xylene cứng nhắc ngăn chặn triệt để sự tự vô hoạt nội phân tử (intramolecular deactivation), tạo hiệu ứng hiệp đồng hai tâm làm tăng hoạt tính xúc tác vượt trội so với Dow CGC đơn tâm.
  3. $H_3$: Độ cồng kềnh và tính linh động của các nhánh alkyl ($i$-propyl, $n$-hexyl, $n$-octyl) trên vòng xylene điều tiết vi môi trường lập thể tại tâm hoạt tính titan, làm thay đổi trực tiếp khả năng chèn chuỗi comonomer styrene và 1-hexene.
  4. $H_4$: Sự tồn tại của hai tâm kim loại dị vị trí tương đối tạo ra phân bố khối lượng phân tử rộng hoặc đa đỉnh (bimodal/broad MWD), giải quyết điểm nghẽn gia công của polyolefin đơn tâm.

Khung lý thuyết của nghiên cứu tích hợp cơ chế chèn phối trí Cossee-Arlman, lý thuyết tương tác hiệp đồng bimetallic, và nhiệt động lực học phản ứng cơ kim. Tác động định lượng mang tính đột phá bao gồm: thiết lập hệ trùng hợp sống IBVE ở $-30^\circ\text{C}$ với phân bố khối lượng phân tử cực hẹp ($PDI \le 2.0$), khối lượng phân tử $M_n$ đạt $1.0 \times 10^5 - 3.0 \times 10^5\text{ g/mol}$, điều khiển độ lập thể racemic dyad $[r]$ từ 47% đến 56%; đồng thời chế tạo thành công DCGC đạt hoạt tính đồng trùng hợp vượt trội hơn Dow CGC thương mại theo trật tự $4 > 3 > 2 > 1 > \text{Dow CGC}$, nâng tỷ lệ chèn comonomer đạt trật tự $3 > 2 > 4 \ge 1 > \text{Dow CGC}$.

Literature Review và Positioning

Lịch sử xúc tác trùng hợp olefin ghi nhận các mốc tiến hóa quan trọng: từ hệ xúc tác dị thể Ziegler-Natta cổ điển đến hệ xúc tác metallocene đơn tâm đồng thể của Sinn và Kaminsky (1976, 1980), ansa-metallocene định hướng lập thể của Brintzinger và Ewen (1984), phức chất nửa-sandwich (half-sandwich titanocenes) cho trùng hợp syndiotactic polystyrene (SPS) của Ishihara tại Idemitsu Kosan (1985), và phức chất hình học giới hạn CGC của Bercaw, Okuda (1990) và Stevens tại Dow Chemical (1992).

TIẾN TRÌNH TIẾN HÓA CỦA CÁC HỆ XÚC TÁC TRÙNG HỢP OLEFIN
┌─────────────────────────┐     ┌─────────────────────────┐     ┌─────────────────────────┐
│ Ziegler-Natta Dị Thể    │ ──> │ Metallocene Đơn Tâm     │ ──> │ Constrained Geometry    │
│ (Ziegler 1953, Natta)   │     │ (Kaminsky, Sinn 1976)   │     │ (Bercaw 1990, Dow 1992) │
│ - Đa tâm hoạt tính      │     │ - Đơn tâm, MWD hẹp      │     │ - Khả năng chèn comonomer│
│ - Phân bố MW rộng       │     │ - Vô hoạt lưỡng phân tử │     │ - Khó gia công định hình│
└─────────────────────────┘     └─────────────────────────┘     └─────────────────────────┘
                                                                             │
                                                                             ▼
┌─────────────────────────┐     ┌─────────────────────────┐     ┌─────────────────────────┐
│ Luận Án NGUYEN (2009)   │ <── │ DCGC Linh Hoạt Của Marks│ <── │ Dinuclear Metallocenes  │
│ - Cầu xylene phân nhánh │     │ (Marks et al. 2002/2004)│     │ (Mülhaupt 1993,         │
│ - Trùng hợp sống IBVE   │     │ - Cầu ethylene mềm      │     │  Soga 1996, Alt 1998)   │
│ - Vượt trội Dow CGC     │     │ - Chưa tối ưu lập thể   │     │ - Hiệu ứng hiệp đồng    │
└─────────────────────────┘     └─────────────────────────┘     └─────────────────────────┘

Trong dòng chảy đó, nghiên cứu về xúc tác hai tâm (dinuclear metallocenes) được thúc đẩy nhằm tạo hiệu ứng phối hợp liên kim loại (bimetallic cooperativity). Petersen (1989) và Royo (1993) tổng hợp các phức chất nối cầu dimethylsilyl; Mülhaupt (1993) công bố các phức chất zirconocene nối cầu phenylene chứng minh hiệu ứng hiệp đồng; Soga (1996) báo cáo phức chất nối cầu biphenyl có độ bền nhiệt vượt trội; Alt (1998) phát triển dinuclear metallocene cầu alkylidene bất đối xứng tạo polyethylene có MWD rộng.

Tuy nhiên, văn hiến học thuật tồn tại hai cuộc tranh luận lớn:

  1. Tranh luận về bản chất cầu nối (Rigid vs. Flexible bridges): Cầu nối mềm polymethylene hay polysiloxane (Noh et al., 1996, 2000) dễ tạo điều kiện cho hai tâm kim loại tương tác uốn gập nội phân tử, dẫn đến khả năng tự vô hoạt hóa khi hai nguyên tử kim loại tiến quá gần nhau. Ngược lại, cầu nối thơm cứng (rigid aromatic bridges) ngăn chặn hoàn toàn tương tác vô hoạt nhưng có thể hạn chế khoảng cách tiếp cận phối hợp của monomer.
  2. Tranh luận về sự cản trở lập thể và mật độ điện tử: Sự hiện diện của các nhóm thế cồng kềnh trên cầu nối liệu có làm suy giảm hoạt tính xúc tác do cản trở không gian, hay sẽ kích hoạt hiệu ứng che chắn điện tử giúp định hướng chọn lọc comonomer kích thước lớn.

So sánh với hai nghiên cứu quốc tế tiêu biểu:

  • Nghiên cứu của Marks và cộng sự (J. Am. Chem. Soc. 2002, 2004): Nhóm Marks chế tạo dinuclear CGC nối cầu ethylene linh hoạt, chứng minh khả năng tăng cường chèn comonomer styrene và $\alpha$-olefin nhờ hiệu ứng gần không gian giữa hai tâm hoạt tính titan/zirconium. Tuy nhiên, hệ của Marks sử dụng cầu nối aliphatic dễ biến dạng nhiệt động và chưa kiểm soát được nhánh không gian.
  • Nghiên cứu của Soga và cộng sự (Macromol. Rapid Commun. 1996): Nhóm Soga tập trung vào cầu biphenyl cứng nhưng không có các nhóm chức năng phân nhánh để tinh chỉnh vi môi trường điện tử.

Luận án của Nguyễn Thị Lệ Thanh đã định vị chính xác khoảng trống này: thiết kế họ xúc tác DCGC mang cầu xylene cứng gắn các nhánh alkyl có độ dài khác nhau ($i$-propyl, $n$-hexyl, $n$-octyl) và hệ dinuclear half-titanocene gắn phối tử aryloxy. Cách tiếp cận này giúp kiểm soát khoảng cách liên tâm, loại trừ hoàn toàn sự vô hoạt nội phân tử, đồng thời tạo ra vi môi trường linh động độc nhất vô nhị.

Đóng góp lý thuyết và khung phân tích

                           KHUNG PHÂN TÍCH LÝ THUYẾT ĐA CHIỀU
┌────────────────────────────────────────────────────────────────────────────────────────┐
│                          LÝ THUYẾT TRÙNG HỢP PHỐI TRÍ LIÊN KIM LOẠI                   │
└────────────────────────────────────────────────────────────────────────────────────────┘
                               │                                        │
             ┌─────────────────┴─────────────────┐    ┌─────────────────┴─────────────────┐
             ▼                                   ▼    ▼                                   ▼
┌─────────────────────────┐ ┌─────────────────────────┐ ┌─────────────────────────┐ ┌─────────────────────────┐
│ Chuyển Dịch Paradigm    │ │ Động Học Chèn Chuỗi     │ │ Tinh Chỉnh Phối Tử      │ │ Tương Tác Hiệp Đồng     │
│ Vượt qua giới hạn đơn tâm│ │ Cossee-Arlman Migratory │ │ Hiệu ứng che chắn -OAr  │ │ Che chắn không gian     │
│ Bimetallic Cooperativity│ │ vs. Stationary Insertion│ │ Điều hòa racemic dyad   │ │ Dual-site propagation   │
└─────────────────────────┘ └─────────────────────────┘ └─────────────────────────┘ └─────────────────────────┘

Đóng góp cho lý thuyết

Luận án mở rộng và thách thức các giới hạn của ba học thuyết kinh điển:

  1. Lý thuyết chèn phối trí Cossee-Arlman: Luận án mở rộng cơ chế chèn $cis$ liên tiếp vào liên kết $\sigma$ $\text{Ti}-\text{C}$ bằng việc chứng minh rằng sự hiện diện của tâm kim loại thứ hai bên cạnh cầu xylene làm biến dạng hàng rào thế năng chèn chuỗi (activation energy barrier), thúc đẩy quá trình chèn các monomer cồng kềnh như styrene và 1-hexene mà không làm đứt gãy mạch sớm qua phản ứng $\beta\text{-H elimination}$.
  2. Lý thuyết hiệu ứng hiệp đồng hai tâm (Bimetallic Cooperativity Theory của Marks): Mở rộng lý thuyết từ hệ cầu nối linh động sang hệ cầu nối thơm cứng có phân nhánh. Luận án chứng minh rằng các nhánh alkyl đóng vai trò như những "cánh chắn lập thể linh động" (dynamic steric shields), ngăn chặn các phản ứng chuyển mạch sang chất đồng xúc tác nhôm (chain transfer to aluminum).
  3. Thuyết phối tử bất đối xứng trong kiểm soát lập thể: Luận án thách thức giả định cho rằng half-titanocene chỉ tạo ra polymer vô định hình (atactic) khi trùng hợp monomer vinyl phân cực. Bằng chứng thực nghiệm chỉ ra việc thế nhóm aryloxy (-OAr) vào nguyên tử Ti trong cấu trúc dinuclear đã điều hướng chọn lọc không gian, tạo ra PIBVE có tính syndiotactic cao.

Mô hình lý thuyết được lượng hóa qua 4 mệnh đề:

  • Mệnh đề 1 ($P_1$): Hằng số tốc độ truyền mạch phối trí $k_p$ tỷ lệ thuận với độ linh động cấu hình của nhánh alkyl trên cầu xylene theo trật tự $n\text{-octyl} > n\text{-hexyl} > i\text{-propyl}$.
  • Mệnh đề 2 ($P_2$): Sự gia tăng chiều dài cầu nối ($n=0 \to 1 \to 2$) làm giảm sức căng góc chelate $\text{N}-\text{Ti}-\text{Cp}$, tối ưu hóa obitan trống $d$ của $\text{Ti(IV)}$ cho quá trình nhận điện tử $\pi$ từ comonomer.
  • Mệnh đề 3 ($P_3$): Khả năng kiểm soát độ lập thể racemic dyad $[r]$ trong trùng hợp cation/phối trí của IBVE tỷ lệ thuận với kích thước không gian của phối tử phụ trợ tại tâm kim loại ($\text{Ti}-\text{OAr} > \text{Ti}-\text{Cl}$).
  • Mệnh đề 4 ($P_4$): Sự tồn tại song song của hai tâm hoạt tính trong cùng một khung phân tử tạo ra sự phân bố chuỗi comonomer ngẫu nhiên hoàn hảo (Bernoullian/First-order Markovian distribution).

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp sâu sắc:

  • Hóa học phối trí nâng cao: Tối ưu hóa góc cắn (bite angle) của vòng indenyl và nhóm thế amido $(t\text{BuN}-\text{SiMe}_2-\text{Ind})$.
  • Nhiệt động học và động học xúc tác: Khảo sát năng lượng hoạt hóa tại các khoảng nhiệt độ phân kỳ (từ $-30^\circ\text{C}$ đến $70^\circ\text{C}$).
  • Hóa học lập thể đại phân tử: Sử dụng mô hình vi cấu trúc phân đoạn tam đoạn (triad) và nhị đoạn (dyad) trên phổ cộng hưởng từ hạt nhân $^{13}\text{C-NMR}$.

Các điều kiện biên (boundary conditions) được xác lập nghiêm ngặt: môi trường khí trơ tuyệt đối ($N_2$, độ ẩm và oxy $< 1\text{ ppm}$), tỷ lệ mol chất đồng xúc tác $[\text{Al}]/[\text{Ti}] \ge 500$, và dung môi không phân cực/phân cực nhẹ (toluene, $\text{CH}_2\text{Cl}_2$, hexane).

Phương pháp nghiên cứu tiên tiến

                    QUY TRÌNH THỰC NGHIỆM ĐA BƯỚC TỔNG HỢP DCGC
┌───────────────────────────┐      ┌───────────────────────────┐      ┌───────────────────────────┐
│ GIAI ĐOẠN 1: TỔNG HỢP CẦU │ ───> │ GIAI ĐOẠN 2: GHÉP PHỐI TỬ │ ───> │ GIAI ĐOẠN 3: TẠO PHỨC DCGC│
│ 1,4-Dichlorobenzene       │      │ Khử proton Indene         │      │ Tạo muối Tetra-lithium    │
│ + Grignard Alkylation     │      │ Ghép nối với cầu xylene   │      │ Phản ứng với TiCl3(THF)3  │
│ + Chloromethylation       │      │ Silyl hóa: Me2SiCl2       │      │ Oxy hóa bằng AgCl         │
│ (H2SO4 bốc khói, 1a-3a)   │      │ Amin hóa: t-BuNH2 (1d-6d) │      │ Tinh chế trong glovebox   │
└───────────────────────────┘      └───────────────────────────┘      └───────────────────────────┘

Thiết kế nghiên cứu và triết lý khoa học

Nghiên cứu vận hành trên nền tảng triết lý Thực chứng thực nghiệm chính xác (Positivism & Chemical Experimental Realism). Thiết kế đa tầng kết hợp giữa tổng hợp hữu cơ - cơ kim phức tạp (multi-step organometallic synthesis) và kỹ thuật trùng hợp phối trí áp suất/nhiệt độ chuẩn hóa.

Quy trình tổng hợp và tinh chế nghiêm ngặt

Toàn bộ thao tác cơ kim nhạy cảm được thực hiện trong hệ thống buồng thao tác khí trơ (MBRAUN Glovebox) và hệ thống đường ống chân không kép Schlenk (double manifold vacuum line). Dung môi hexane, ether, THF và toluene được làm khô và tinh cất tuyệt đối trên hệ thống MBRAUN MB-SPS-800 và chất chỉ thị sodium/benzophenone ketyl.

Quy trình tổng hợp 6 phức chất DCGC gồm các giai đoạn chuẩn hóa:

  1. Tổng hợp dẫn xuất cầu 1,4-dialkylbenzene ($1\text{x}-3\text{x}$): Phản ứng Grignard giữa alkyl bromide ($i\text{-PrBr}$, $n\text{-HexBr}$, $n\text{-OctBr}$) và magnesium, sau đó ghép đôi chéo với 1,4-dichlorobenzene dưới xúc tác $\text{NiCl}_2(\text{dppp})$ trong diethyl ether khan, hồi lưu trong 24 giờ.
  2. Clorometyl hóa tạo 2,5-bis(chloromethyl)-1,4-dialkylbenzene ($1\text{a}-3\text{a}$): Sử dụng axit sulfuric bốc khói 30% ($\text{fuming } \text{H}_2\text{SO}_4$) phản ứng với chloromethyl methyl ether ở $10^\circ\text{C}$, khuấy trong 24 giờ, tinh chế qua cột sắc ký silica gel (dung môi hexane, hiệu suất kết tinh lại đạt 40%).
  3. Ghép nối khung Indenyl ($1\text{b}-6\text{b}$): Phản ứng thế ái nhân giữa muối Indenyl Lithium ($\text{IndLi}$) trong THF tại $-78^\circ\text{C}$ với các dẫn xuất $1\text{a}-6\text{a}$, nâng nhiệt lên $60^\circ\text{C}$ trong 48 giờ.
  4. Silyl hóa và gắn phối tử Amido ($1\text{c}-6\text{c} \to 1\text{d}-6\text{d}$): Xử lý với $n\text{-BuLi}$ (2.5M trong hexane) tại $-78^\circ\text{C}$ để tạo muối dilithium, tiếp tục phản ứng với $\text{Me}_2\text{SiCl}_2$, sau đó amin hóa bằng $tert\text{-butylamine}$ ở $60^\circ\text{C}$ qua đêm (hiệu suất giai đoạn đạt $>98%$).
  5. Chuyển hóa tạo phức kim loại (Metathesis Reaction, 1–6): Chuyển hóa phối tử $1\text{d}-6\text{d}$ thành muối tetralithium, phản ứng trao đổi với $\text{TiCl}_3(\text{THF})_3$ trong THF ở $-30^\circ\text{C}$, sau đó oxy hóa bằng $\text{AgCl}$ tinh khiết (99.9%) để nâng hóa trị $\text{Ti(III)} \to \text{Ti(IV)}$. Phức chất thu được có màu đỏ nâu, hiệu suất tổng hợp đạt $\sim 40%$.

Dữ liệu và kỹ thuật phân tích cấu trúc

Các công cụ phân tích hiện đại bậc nhất được áp dụng:

  • Quang phổ cộng hưởng từ hạt nhân ($^1\text{H-NMR}$ và $^{13}\text{C-NMR}$): Đo trên máy Bruker DPX-300 FT-NMR sử dụng dung môi $\text{CDCl}_3$ và 1,2,4-trichlorobenzene (TCB) ở nhiệt độ cao ($120-130^\circ\text{C}$).
  • Sắc ký rây phân tử nhiệt độ cao (High-Temperature GPC): Xác định khối lượng phân tử trung bình số ($M_n$), khối lượng phân tử trung bình khối ($M_w$) và độ đa phân tán ($PDI = M_w/M_n$).
  • Nhiệt sai lượng quét vi sai (DSC): Xác định nhiệt độ nóng chảy ($T_m$), nhiệt chuyển pha thủy tinh ($T_g$), nhiệt kết tinh ($\Delta H_m$) và độ kết tinh ($\chi_c$).
  • Phân tích nguyên tố (Elemental Analysis): Thực hiện trên thiết bị FISONS EA1112 (Italy).

Phát hiện đột phá và implications

               SO SÁNH HOẠT TÍNH XÚC TÁC VÀ KHẢ NĂNG CHÈN COMONOMER
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ Hoạt tính xúc tác (Catalytic Activity):                                                │
│      DCGC 4 (Cầu xylene chuẩn) > DCGC 3 (n-Octyl) > DCGC 2 (n-Hexyl)                   │
│               > DCGC 1 (i-Propyl) > Dow CGC (Đơn tâm)                                  │
├────────────────────────────────────────────────────────────────────────────────────────┤
│ Tỷ lệ gắn comonomer (Comonomer Incorporation):                                         │
│      DCGC 3 (n-Octyl) > DCGC 2 (n-Hexyl) > DCGC 4 (Cầu xylene chuẩn)                   │
│               >= DCGC 1 (i-Propyl) > Dow CGC (Đơn tâm)                                 │
└────────────────────────────────────────────────────────────────────────────────────────┘

Những phát hiện then chốt

  1. Khám phá bản chất trùng hợp sống của polar vinyl monomer (IBVE) ở $-30^\circ\text{C}$: Các phức chất dinuclear half-titanocene $[(\text{C}_5\text{H}_4)_2(\text{CH}_2)_n][(\text{TiCl}_3)_2]$ ($2: n=3; 3: n=6$) và $[(\text{C}_5\text{H}_4)_2(\text{CH}_2)_n][(\text{TiCl}_2\text{OR})_2]$ ($4: n=3; 5: n=6$) kết hợp với chất đồng xúc tác MAO trong dung môi $\text{CH}_2\text{Cl}_2$ thể hiện động học trùng hợp sống tuyến tính hoàn hảo giữa độ chuyển hóa monomer và khối lượng phân tử ($M_n$). Khối lượng phân tử đạt đỉnh $1.0 \times 10^5 - 3.0 \times 10^5\text{ g/mol}$ với $PDI \le 2.0$. Hoạt tính xúc tác suy giảm theo trật tự: $$\text{Cat 1 } (\text{CpTiCl}_3) > \text{Cat 2} > \text{Cat 4} > \text{Cat 3} > \text{Cat 5}$$
  2. Kiểm soát vi cấu trúc lập thể (Stereoregularity Modulation): Độ lập thể racemic dyad $[r]$ của PIBVE xác định qua $^{13}\text{C-NMR}$ tăng dần theo trật tự ngược lại: $$\text{Cat 1} < \text{Cat 2} < \text{Cat 3} < \text{Cat 4} < \text{Cat 5}$$ Sự thay thế nhóm thế aryloxy (-OAr) làm tăng tỷ lệ syndiotactic từ 47% lên mức kỷ lục 56%, chứng minh khả năng định hướng lập thể trực tiếp thông qua phối tử phụ trợ.
  3. Hiệu ứng cản trở và độ linh động của nhánh alkyl trong đồng trùng hợp Ethylene/Styrene và Ethylene/1-Hexene: Trong phản ứng đồng trùng hợp, các phức chất DCGC thể hiện hoạt tính vượt trội so với Dow CGC thương mại. Hoạt tính xúc tác tuân theo trật tự: $$\text{Cat 4 (không nhánh)} > \text{Cat 3 (}n\text{-octyl)} > \text{Cat 2 (}n\text{-hexyl)} > \text{Cat 1 (}i\text{-propyl)} > \text{Dow CGC}$$ Khả năng chèn comonomer 1-hexene và styrene tuân theo trật tự: $$\text{Cat 3} > \text{Cat 2} > \text{Cat 4} \ge \text{Cat 1} > \text{Dow CGC}$$ Nhánh $n$-octyl dài và linh động quét một vùng không gian rộng, vừa đẩy các phân tử dung môi vừa tạo điều kiện thuận lợi để monomer kích thước lớn tiếp cận khe phối trí của nguyên tử titan.
  4. Ảnh hưởng của chiều dài cầu xylene (Loại 2: $n=0, 1, 2$): Khi tăng chiều dài cầu nối ($n=2$, phức chất 6), hoạt tính xúc tác, hàm lượng styrene kết hợp và khối lượng phân tử polymer đều tăng cao hơn đáng kể so với phức chất có cầu nối ngắn ($n=0$, phức chất 5) và vượt xa các xúc tác nối cầu polymethylene thông thường.
  5. Cơ chế phân bố monomer ngẫu nhiên và đa đỉnh MWD: Phổ $^{13}\text{C-NMR}$ xác nhận copolymer tạo thành có cấu trúc ngẫu nhiên (random copolymer), không tạo chuỗi khối styrene (polystyrene blocks), loại bỏ nguy cơ tách pha pha vi mô. Độ đa phân tán $MWD$ rộng chứng minh rõ nét sự đồng tồn tại của hai tâm hoạt tính tương hỗ trong cùng một phân tử xúc tác.
                  BẢNG TỔNG HỢP DỮ LIỆU ĐẶC TRƯNG CỦA CÁC HỆ XÚC TÁC
┌──────────┬─────────────────────────────┬──────────────────────────┬──────────────────┬─────────────────┐
│ Hệ Phức  │ Cấu Trúc Cầu / Phối Tử      │ Phản Ứng Trùng Hợp       │ Hoạt Tính So Với │ Đặc Trưng       │
│ Chất     │                             │ Áp Dụng                  │ Chuẩn Đối Chứng  │ Polymer Thu Được│
├──────────┼─────────────────────────────┼──────────────────────────┼──────────────────┼─────────────────┤
│ Cat 1–5  │ Half-Titanocene             │ Trùng hợp IBVE           │ Cat 1 cao nhất;  │ Mn = 1-3x10^5;  │
│ (Ch. 3)  │ Cầu Polymethylene / -OAr    │ (-30°C đến 25°C)         │ 1 > 2 > 4 > 3 > 5│ [r] = 47% - 56% │
├──────────┼─────────────────────────────┼──────────────────────────┼──────────────────┼─────────────────┤
│ DCGC 1–3 │ Cầu Xylene gắn nhánh        │ Đồng trùng hợp E/S & E/H │ Vượt trội Dow CGC│ Tỷ lệ chèn cao; │
│ (Ch. 4,5)│ Alkyl (iPr, nHex, nOct)     │ (40°C đến 70°C)          │ 3 > 2 > 1        │ Random copolymer│
├──────────┼─────────────────────────────┼──────────────────────────┼──────────────────┼─────────────────┤
│ DCGC 4–6 │ Cầu Xylene biến thiên       │ Đồng trùng hợp E/S       │ Cat 6 (n=2)      │ MW cao vượt     │
│ (Ch. 4)  │ Chiều dài (n = 0, 1, 2)     │ (40°C đến 70°C)          │ hoạt tính cao nhất│ trội polymethyl.│
└──────────┴─────────────────────────────┴──────────────────────────┴──────────────────┴─────────────────┘

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình định lượng đầu tiên về mối quan hệ giữa cấu trúc nhánh alkyl trên cầu thơm với động học chèn phối trí bimetallic.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình tổng hợp phức chất DCGC đa bước có hiệu suất cao và độ tinh khiết tuyệt đối cho các phòng thí nghiệm cơ kim.
  • Về mặt ứng dụng công nghiệp: Mở ra giải pháp chế tạo vật liệu đàn hồi nhiệt dẻo (thermoplastic elastomers), màng phủ bề mặt, keo dán công nghiệp từ PIBVE và vật liệu bao bì tiên tiến LLDPE/ESI có khả năng gia công nóng chảy tuyệt vời.

Limitations và Future Research

Mặc dù đạt được những thành tựu đột phá, luận án thẳng thắn ghi nhận 4 hạn chế khoa học:

  1. Nhu cầu chất đồng xúc tác MAO nồng độ cao: Tỷ lệ $[\text{Al}]/[\text{Ti}] > 500$ là bắt buộc để duy trì hoạt tính, làm tăng chi phí sản xuất và đòi hỏi quy trình rửa loại tro nhôm phức tạp sau trùng hợp.
  2. Hiệu suất tổng hợp phối tử trung gian: Giai đoạn clorometyl hóa và kết tinh lại phối tử $1\text{a}-3\text{a}$ chỉ đạt hiệu suất $\sim 40%$, gây hao hụt hóa chất.
  3. Thiếu vắng tính toán cơ học lượng tử DFT thời gian thực: Do giới hạn tính toán năm 2009, nghiên cứu chỉ dừng lại ở mô phỏng cấu hình năng lượng tối thiểu gần đúng (minimized energy states) mà chưa quét đầy đủ bề mặt năng lượng tiềm năng (Potential Energy Surface - PES) của trạng thái chuyển tiếp chèn chuỗi.
  4. Phạm vi thử nghiệm monomer: Nghiên cứu chưa mở rộng sang các monomer phân cực có nhóm chức carbonyl, ester hoặc amine bậc ba.

Chương trình nghiên cứu tiếp nối:

  • Nghiên cứu kích hoạt xúc tác bằng các chất kích hoạt gốc Boron không phối trí như $[\text{Ph}_3\text{C}][\text{B}(\text{C}_6\text{F}_5)_4]$ hoặc $\text{B}(\text{C}_6\text{F}_5)_3$ nhằm hạ tỷ lệ chất đồng xúc tác về mức cân bằng lượng hóa học $1:1$ hoặc $1:2$.
  • Ứng dụng mô phỏng tính toán hóa học lượng tử DFT (B3LYP-D3/DFT-D4) để giải mã chính xác hàng rào năng lượng tự do Gibbs ($\Delta G^\ddagger$) trong bước chèn monomer phối trí.
  • Thử nghiệm cố định phức chất DCGC lên giá mang dị thể vô cơ nano-silica hoặc biến tính bằng graphene oxide để ứng dụng trong các lò phản ứng pha khí (gas-phase reactors).
  • Khảo sát quá trình tổng hợp copolymer khối ba đoạn (triblock copolymers) tự lắp ghép định hướng cấu trúc nano.

Tác động và ảnh hưởng

                               HỆ THỐNG TÁC ĐỘNG ĐA LĨNH VỰC
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ HỌC THUẬT QUỐC TẾ: Trích dẫn tiềm năng cao trong lĩnh vực Organometallics & Catalysis  │
├────────────────────────────────────────────────────────────────────────────────────────┤
│ CÔNG NGHIỆP POLYMER: Tối ưu hóa dây chuyền sản xuất màng bọc LLDPE, ESI và Polyolefin  │
├────────────────────────────────────────────────────────────────────────────────────────┤
│ KINH TẾ & MÔI TRƯỜNG: Giảm tiêu hao năng lượng gia công nhờ MWD rộng và tối ưu xúc tác │
└────────────────────────────────────────────────────────────────────────────────────────┘
  • Tác động học thuật: Luận án đóng góp trực tiếp vào chuỗi ấn phẩm đỉnh cao của nhóm nghiên cứu GS. Seok Kyun Noh trên các tạp chí quốc tế uy tín chuyên ngành xúc tác và polymer (Journal of Polymer Science, Organometallics, Applied Catalysis A, Macromolecules). Nghiên cứu xác lập chuẩn mực mới trong việc thiết kế xúc tác bimetallic đa chức năng.
  • Chuyển đổi công nghiệp hóa chất: Cung cấp giải pháp trực tiếp cho các tập đoàn hóa chất và lọc hóa dầu lớn (Hanhwa, LG Chem, Korea Petrochemical Ind. Co. - KPIC, Dow Chemical) trong việc phát triển các dòng sản phẩm nhựa kỹ thuật cao, ethylene-styrene interpolymers (ESI) có độ dẻo dai và chịu nhiệt vượt trội.
  • Lợi ích xã hội và môi trường: Nâng cao hiệu suất chèn monomer giúp giảm thiểu lượng monomer dư thừa độc hại trong khí thải công nghiệp, đồng thời tạo ra các dòng màng polymer siêu bền, kéo dài tuổi thọ vật liệu và giảm thiểu rác thải nhựa.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học giả chuyên ngành Hóa vô cơ - Cơ kim: Nắm bắt quy trình thiết kế phối tử đa bước tinh vi và phương pháp luận khảo sát động học trùng hợp bimetallic.
  • Các nhà khoa học vật liệu polymer: Tiếp cận phương pháp kiểm soát vi cấu trúc chuỗi, điều hòa độ lập thể và tối ưu hóa phân bố khối lượng phân tử đại phân tử.
  • Kỹ sư R&D tại các nhà máy hóa dầu: Ứng dụng trực tiếp dữ liệu động học và thông số công nghệ (nhiệt độ, tỷ lệ monomer, nồng độ chất xúc tác) để scale-up quy trình sản xuất màng LLDPE và cao su ESI.
  • Các nhà hoạch định chính sách công nghệ vật liệu: Có cơ sở dữ liệu thực chứng để xây dựng tiêu chuẩn sản xuất vật liệu polymer thân thiện môi trường và tiết kiệm năng lượng gia công.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc thiết lập mô hình tương tác không gian - điện tử động (dynamic steric-electronic interaction model) của các nhánh alkyl trên cầu nối thơm cứng xylene trong phức chất DCGC hai tâm. Nghiên cứu đã mở rộng trực tiếp Lý thuyết Hiệu ứng Hiệp đồng Bimetallic (Bimetallic Cooperativity Theory) của Marks bằng cách chứng minh rằng sự kết hợp giữa khung cầu cứng và nhánh alkyl linh động ($n$-octyl) tạo ra hiệu ứng che chắn có chọn lọc, thúc đẩy tốc độ chèn monomer cồng kềnh mà không làm suy giảm độ bền nhiệt của tâm hoạt tính.

2. Phương pháp luận tổng hợp xúc tác có gì đột phá so với các công trình quốc tế trước đây?

So với phương pháp nối cầu polymethylene đơn giản của Noh (2000) hay cầu ethylene của Marks (2002), luận án đã phát triển quy trình tổng hợp 5 giai đoạn liên hoàn kiểm soát tuyệt đối lập thể: từ phản ứng Grignard ghép nhánh dialkyl, clorometyl hóa chọn lọc vị trí 2,5 bằng $\text{H}_2\text{SO}_4$ bốc khói, ghép khung Indenyl ái nhân, silyl hóa/amin hóa gắn nhóm $t\text{BuN}-\text{SiMe}_2$, đến phản ứng chuyển hóa trao đổi phối tử với $\text{TiCl}_3(\text{THF})_3$ và oxy hóa bằng $\text{AgCl}$. Toàn bộ quy trình đạt hiệu suất cao, loại bỏ hoàn toàn các đồng phân lập thể bất lợi.

3. Phát hiện thực nghiệm nào bất ngờ nhất và được giải thích bằng cơ chế nào?

Phát hiện bất ngờ nhất là xúc tác dinuclear half-titanocene gắn nhóm thế aryloxy ($5$) cho hoạt tính trùng hợp IBVE thấp nhất nhưng lại đạt độ lập thể syndiotactic cao nhất ($[r] = 56%$). Cơ chế giải thích: Nhóm aryloxy (-OAr) với mật độ điện tử cao và thể tích không gian lớn đã liên kết phối trí phụ trợ/che chắn điện tử tại tâm $\text{Ti(IV)}$, làm giảm tốc độ chèn monomer ngẫu nhiên (giảm hoạt tính) nhưng buộc phân tử monomer IBVE tiếp cận bắt buộc phải định hướng theo một cấu hình không gian duy nhất trước khi mở vòng chèn chuỗi.

                    MÔ HÌNH CHE CHẮN LẬP THỂ CỦA PHỐI TỬ ARYLOXY
                           [Môi trường phối trí mở]
                              Cp — Ti — Cl  ──> Chèn chuỗi nhanh, ngẫu nhiên
                                   │            (Hoạt tính cao, [r] = 47%)
                                  Cl

                           [Môi trường che chắn chọn lọc]
                              Cp — Ti — OAr ──> Chèn chuỗi chậm, định hướng lập thể
                                   │            (Hoạt tính thấp, [r] = 56%)
                                  Cl

4. Luận án có cung cấp đầy đủ quy trình lặp lại thực nghiệm (Replication Protocol) không?

Luận án cung cấp nghiêm ngặt và chi tiết toàn bộ quy trình lặp lại: thông số dung môi, nhiệt độ phản ứng chính xác từng giai đoạn ($-78^\circ\text{C}, -30^\circ\text{C}, 0^\circ\text{C}, 60^\circ\text{C}$), thời gian phản ứng, dữ liệu phổ phân tích nhận danh cấu trúc đầy đủ ($^1\text{H-NMR}$, $^{13}\text{C-NMR}$, phổ phân tích nguyên tố CHN), cùng quy trình nạp khí monomer ethylene áp suất không đổi trong bình phản ứng thủy tinh chuyên dụng.

5. Chương trình nghị sự nghiên cứu 10 năm được phác thảo như thế nào?

Chương trình nghiên cứu định hướng: (1) Mở rộng hệ xúc tác DCGC sang các kim loại chuyển tiếp nhóm 4 khác như Zirconium và Hafnium để tăng khối lượng phân tử polymer lên dải siêu cao ($UHMWPE$); (2) Phát triển các cầu nối dị vòng mang tính quang điện tử; (3) Tích hợp công nghệ trùng hợp tandem đa tâm trong một bình phản ứng duy nhất để chế tạo nanocomposite polymer chức năng cao.

Kết luận

  1. Tổng hợp và đặc trưng hóa thành công 6 phức chất Dinuclear Constrained Geometry Catalyst (DCGC) mới mang cầu nối xylene gắn các nhánh alkyl linh động và biến thiên chiều dài cầu, cùng 4 phức chất dinuclear half-titanocene thế aryloxy.
  2. Xác lập thành công cơ chế trùng hợp sống của isobutyl vinyl ether (IBVE) ở $-30^\circ\text{C}$, làm chủ công nghệ điều hòa khối lượng phân tử ($1.0 \times 10^5 - 3.0 \times 10^5\text{ g/mol}$) và tinh chỉnh độ lập thể syndiotactic ($[r] = 47% - 56%$).
  3. Khám phá quy luật lập thể nhánh: nhánh $n$-octyl linh động tối ưu hóa khả năng chèn comonomer cồng kềnh (styrene và 1-hexene) theo trật tự $3 > 2 > 4 \ge 1 > \text{Dow CGC}$.
  4. Chứng minh hoạt tính xúc tác của hệ DCGC vượt trội hoàn toàn so với chuẩn công nghiệp Dow CGC ($4 > 3 > 2 > 1 > \text{Dow CGC}$), mở ra hướng đi mới trong việc nâng cao hiệu suất tổng hợp copolymer ngẫu nhiên.
  5. Giải quyết triệt để vấn đề tự vô hoạt nội phân tử nhờ khung cầu xylene cứng vững, tạo tiền đề vững chắc cho sự phát triển của thế hệ xúc tác bimetallic tiên tiến trong kỷ nguyên hóa học đại phân tử hiện đại.
