Tóm tắt nội dung luận án
I.Phương pháp mô phỏng động lực học phân tử tiên tiến
Nghiên cứu sử dụng các phương pháp mô phỏng động lực học phân tử hàng đầu. Các phương pháp này là công cụ thiết yếu trong hóa học tính toán và vật lý tính toán. Chúng cho phép khám phá cấu trúc và tính chất của vật liệu ở cấp độ nguyên tử. Lý thuyết phiếm hàm mật độ (DFT) là nền tảng. Phương pháp DFTB kết hợp gần đúng liên kết chặt cũng được áp dụng rộng rãi. Các phương pháp này giúp hiểu rõ tương tác liên phân tử. Đồng thời, nghiên cứu phân tích năng lượng, mật độ hạt và các đại lượng vật lý khác. Kết quả đóng góp vào sự phát triển của khoa học vật liệu tính toán.
1.1. Cơ sở lý thuyết và các phương pháp tính toán
Lý thuyết phiếm hàm mật độ (DFT) là khung lý thuyết chính. Nó dựa trên định lý Hohenberg-Kohn. Năng lượng hệ thống được xác định bởi mật độ điện tử. Các phương pháp gần đúng mật độ địa phương (LDA) và gradient suy rộng (GGA) được sử dụng. Chúng giúp tính toán thế trao đổi tương quan. Phương pháp DFTB (Density Functional based Tight-Binding) cung cấp cách tiếp cận hiệu quả. Nó kết hợp sự chính xác của DFT với tốc độ tính toán. Điều này đặc biệt hữu ích cho các hệ thống lớn. Phương pháp SCC-DFTB tự tương thích điện giúp cải thiện độ chính xác. Nghiên cứu sâu về các phương pháp này đảm bảo độ tin cậy của kết quả.
1.2. Công cụ mô phỏng động lực phân tử hàng đầu
Nghiên cứu tận dụng các gói phần mềm mô phỏng mạnh mẽ. VASP (The Vienna Ab initio simulation package) là một công cụ chính. Nó nổi tiếng về khả năng tính toán ab initio. SIESTA (Spanish Initiative for Electronic Simulations with Thousands of Atoms) cũng được sử dụng. SIESTA hiệu quả cho các hệ thống lớn hơn. Các công cụ này cho phép mô hình hóa phân tử ở nhiều quy mô. Từ các nguyên tử đơn lẻ đến vật rắn tuần hoàn. Chúng hỗ trợ phân tích cấu trúc, năng lượng, và động lực học phân tử. Việc sử dụng các công cụ tiên tiến này đảm bảo chất lượng cao của nghiên cứu tiến sĩ.
1.3. Mô hình hóa vật liệu đa kích cỡ hiệu quả
Khả năng mô hình hóa vật liệu đa kích cỡ là một trọng tâm. Nghiên cứu xem xét cấu trúc 0D (chấm lượng tử), 1D (dây lượng tử), 2D (giếng lượng tử) và 3D (vật liệu khối). Mỗi kích thước có những đặc tính và ứng dụng riêng. Việc hiểu rõ sự chuyển đổi giữa các kích thước rất quan trọng. Nó giúp tối ưu hóa tính chất vật liệu. Phương pháp mô phỏng động lực phân tử đóng vai trò then chốt. Nó phân tích giam hãm lượng tử và mật độ trạng thái. Nghiên cứu cung cấp cái nhìn toàn diện về vật liệu nano.
II.Nghiên cứu cấu trúc điện tử tính chất vật liệu nano
Luận án tập trung vào cấu trúc điện tử và các tính chất cơ bản của vật liệu nano. Nghiên cứu tiến sĩ khám phá cách sắp xếp nguyên tử ảnh hưởng đến chức năng. Phân tích mật độ trạng thái (DOS), đáy vùng dẫn (CBM) và đỉnh vùng hóa trị (VBM) rất chi tiết. Các cấu trúc thấp chiều như dây nano và chấm lượng tử được khảo sát. Tính chất điện, điện trở suất và độ dẫn điện cũng được đánh giá. Kết quả giúp hiểu rõ hơn về ứng dụng tiềm năng của vật liệu nano. Đặc biệt trong lĩnh vực điện tử và quang điện tử. Công trình này là một đóng góp quan trọng cho khoa học vật liệu.
2.1. Cấu trúc năng lượng vùng và mật độ trạng thái
Cấu trúc năng lượng vùng là yếu tố quyết định tính chất điện tử. Nghiên cứu phân tích sự hình thành các vùng năng lượng. Từ nguyên tử đơn lẻ đến vật rắn tuần hoàn. Mật độ trạng thái (DOS) được tính toán tỉ mỉ. DOS cung cấp thông tin về số lượng trạng thái năng lượng có sẵn. Các trạng thái HOMO (Highest Occupied Molecular Orbital) và LUMO (Lowest Unoccupied Molecular Orbital) cũng được xác định. Chúng quan trọng cho phản ứng hóa học và tính chất quang. PDOS (Projected Densities of States) cung cấp cái nhìn chi tiết hơn. Nó phân tích đóng góp của từng nguyên tử hoặc obitan.
2.2. Tính chất điện vận chuyển trong vật liệu bán dẫn
Nghiên cứu khảo sát sâu các tính chất điện của vật liệu. Đặc biệt là vật liệu bán dẫn. Độ dẫn điện (sigma) và điện trở suất (rho) được tính toán. Sự phụ thuộc của chúng vào nhiệt độ được phân tích. Cấu trúc thấp chiều có hiệu ứng giam hãm lượng tử. Hiệu ứng này ảnh hưởng lớn đến tính chất vận chuyển. Khối lượng hiệu dụng (m*) của hạt tải điện cũng được xác định. Các kết quả này cung cấp cái nhìn sâu sắc. Nó giúp thiết kế các thiết bị điện tử hiệu suất cao.
2.3. Đánh giá các tham số cấu trúc điện tử của vật liệu
Các tham số cấu trúc như hằng số mạng được tối ưu hóa. Điều này đảm bảo độ chính xác của mô hình. Các cấu trúc nano hạt ZnO và dây nano được nghiên cứu. Các tham số của dây nano 3 vòng, 4 vòng, 5 vòng, 6 vòng được đánh giá. Mật độ hạt ở trạng thái cơ bản (n0) được xác định. Các trị riêng của hàm năng lượng (epsilon) cũng được tính. Việc đánh giá chi tiết này là nền tảng. Nó giúp hiểu rõ mối quan hệ cấu trúc-tính chất. Đây là một phần quan trọng của mô hình hóa phân tử.
III.Khám phá tính chất từ quang của vật liệu thấp chiều
Luận án khám phá các tính chất từ và quang của vật liệu thấp chiều. Nghiên cứu tiến sĩ đánh giá mômen từ và hiện tượng sắt từ. Các vật liệu nano oxit kẽm (ZnO) là đối tượng chính. Đồng thời, hiệu ứng giam hãm lượng tử trong chấm lượng tử và dây nano được phân tích. Tính chất hấp thụ quang theo năng lượng của photon cũng được khảo sát. Công trình này mở ra hướng đi mới cho việc thiết kế vật liệu chức năng. Các ứng dụng tiềm năng trong quang điện tử và cảm biến từ tính được nhấn mạnh. Nghiên cứu đóng góp vào sự hiểu biết về tương tác liên phân tử ở quy mô nano.
3.1. Phân tích tính chất sắt từ và mômen từ
Tính chất sắt từ (FM) của các cấu trúc ZnO được nghiên cứu kỹ lưỡng. Mômen từ M(μB) được tính toán bằng cả SIESTA và VASP. Các kết quả được so sánh với các tài liệu tham khảo khác. Nghiên cứu cũng khảo sát ảnh hưởng của khuyết tật. Ví dụ, khuyết tật lỗ trống kẽm (VZn) và pha tạp Lithium (LiZn). Chúng tác động đáng kể đến mômen từ của dây nano. Việc hiểu rõ cơ chế này rất quan trọng. Nó giúp điều khiển tính chất từ của vật liệu. Ứng dụng trong spintronics và lưu trữ dữ liệu được phát triển.
3.2. Hiệu ứng giam hãm lượng tử trong cấu trúc thấp chiều
Cấu trúc thấp chiều như giếng lượng tử, dây lượng tử và chấm lượng tử được xem xét. Hiệu ứng giam hãm lượng tử là đặc trưng của chúng. Hiệu ứng này làm thay đổi mật độ trạng thái năng lượng. Nó dẫn đến các tính chất quang học độc đáo. Nghiên cứu phân tích giản đồ liên hệ kích cỡ không-thời gian. Nó liên quan đến mô phỏng vật liệu đa kích cỡ. Các kết quả cung cấp cái nhìn sâu sắc. Nó giúp hiểu về các hiện tượng lượng tử ở quy mô nano.
3.3. Ứng dụng tiềm năng trong quang điện tử và cảm biến
Các tính chất từ và quang được phân tích để tìm kiếm ứng dụng. Vật liệu nano ZnO có tiềm năng lớn trong điốt phát quang (LED) và tế bào quang điện. Đặc biệt là tế bào quang điện dùng chất nhạy quang (DSSC). Tính chất hấp thụ quang của bán dẫn được khảo sát chi tiết. Khả năng tùy chỉnh tính chất bằng khuyết tật và pha tạp được nhấn mạnh. Nghiên cứu này là một bước tiến. Nó hướng tới phát triển vật liệu mới cho công nghệ cao.
IV.Vật liệu siêu mạng dị cấu trúc Mô hình hóa ứng dụng
Luận án khám phá sâu về vật liệu siêu mạng và dị cấu trúc. Nghiên cứu tiến sĩ tập trung vào dây nano siêu mạng. Chúng có các tính chất điện tử và từ tính đặc biệt. Các mặt tiếp giáp dị chất cũng được mô hình hóa chi tiết. Quy tắc Anderson được áp dụng để phân loại liên kết vùng năng lượng. Việc thụ động hóa bề mặt dây nano được nghiên cứu. Nó nhằm cải thiện hiệu suất. Nghiên cứu này đóng góp vào sự hiểu biết về cấu trúc phân tử phức tạp. Đồng thời mở ra các ứng dụng mới trong công nghệ bán dẫn và thiết bị nano. Đây là một phần quan trọng của khoa học vật liệu.
4.1. Cấu trúc siêu mạng và dây nano đặc biệt
Các dây nano siêu mạng được nghiên cứu kỹ lưỡng. Chúng được ký hiệu là A, B, C và các dạng thụ động hóa (AH, BH, CH). Những cấu trúc này có chuỗi nguyên tử được sắp xếp đặc biệt. Chúng tạo ra các tính chất mong muốn. Việc mô hình hóa phân tử giúp dự đoán hành vi của chúng. Đặc biệt là ảnh hưởng của sự thay đổi cấu trúc. Các tham số chuỗi cấu trúc được xác định chính xác. Nghiên cứu này là một bước tiến. Nó trong việc thiết kế vật liệu nano với chức năng tùy chỉnh.
4.2. Động lực học phân tử tại các mặt tiếp giáp dị chất
Mặt tiếp giáp dị chất là khu vực quan trọng trong nhiều thiết bị. Nghiên cứu phân tích sự hình thành giếng lượng tử tại các mặt tiếp xúc này. Quy tắc Anderson được sử dụng để phân loại liên kết vùng năng lượng. Sự căn chỉnh vùng năng lượng giữa các vật liệu khác nhau được mô tả. Động lực học phân tử giúp hiểu tương tác liên phân tử tại đây. Nó ảnh hưởng đến việc vận chuyển điện tử. Kết quả này rất quan trọng. Nó giúp tối ưu hóa thiết kế của transistor, diode và cảm biến.
4.3. Kỹ thuật thụ động hóa bề mặt và ảnh hưởng cấu trúc
Thụ động hóa bề mặt là một kỹ thuật quan trọng. Nó giúp cải thiện tính chất của dây nano. Nghiên cứu so sánh dây nano không thụ động hóa (NW) với dây nano được thụ động hóa (NWP). Sự thụ động hóa ảnh hưởng đến cấu trúc điện tử và ổn định hóa học. Nó có thể loại bỏ trạng thái bề mặt. Đồng thời giảm tái hợp điện tử-lỗ trống. Việc này dẫn đến hiệu suất thiết bị tốt hơn. Hiểu biết về ảnh hưởng này rất cần thiết. Nó để phát triển các vật liệu nano ổn định và hiệu quả.
V.Tương tác liên phân tử khuyết tật Tối ưu vật liệu
Luận án đi sâu vào vai trò của tương tác liên phân tử và khuyết tật. Nghiên cứu tiến sĩ phân tích cách khuyết tật (lỗ trống, pha tạp) thay đổi tính chất vật liệu. Ví dụ cụ thể là ảnh hưởng của VZn và LiZn lên mômen từ của dây nano ZnO. Sự hiểu biết về các tương tác này là chìa khóa. Nó giúp thiết kế và tối ưu hóa vật liệu chức năng. Đặc biệt trong các lĩnh vực khoa học vật liệu và sinh học tính toán. Nghiên cứu này cung cấp lộ trình. Nó hướng tới tạo ra vật liệu mới với các đặc tính mong muốn. Công trình là một đóng góp quan trọng cho mô hình hóa phân tử.
5.1. Ảnh hưởng của khuyết tật và pha tạp lên tính chất
Khuyết tật và pha tạp có vai trò quyết định trong việc điều chỉnh tính chất vật liệu. Nghiên cứu khảo sát chi tiết ảnh hưởng của lỗ trống kẽm (VZn) và pha tạp lithium (LiZn) trong ZnO. Chúng tác động đến cấu trúc điện tử, từ tính và quang học. Việc tạo ra hoặc kiểm soát khuyết tật có thể tạo ra tính chất mới. Ví dụ, tạo ra tính sắt từ trong vật liệu bán dẫn. Nghiên cứu này cung cấp cái nhìn sâu sắc. Nó giúp kiểm soát các đặc tính của vật liệu nano.
5.2. Mô hình hóa tương tác liên phân tử chi tiết
Mô hình hóa tương tác liên phân tử là một thách thức lớn. Nghiên cứu sử dụng các phương pháp tính toán tiên tiến. Nó để mô tả chính xác các lực giữa các nguyên tử và phân tử. Điều này bao gồm cả tương tác tĩnh điện, van der Waals và liên kết hóa học. Sự hiểu biết chi tiết về tương tác này. Nó cần thiết để dự đoán cấu trúc, ổn định và động lực học của vật liệu. Nó là trọng tâm của hóa học tính toán. Nó cũng là một phần không thể thiếu của mô phỏng động lực phân tử.
5.3. Thiết kế tối ưu vật liệu chức năng bằng tính toán
Mục tiêu cuối cùng là thiết kế và tối ưu vật liệu chức năng. Điều này được thực hiện thông qua khoa học vật liệu tính toán (CMS). Nghiên cứu cung cấp dữ liệu và hiểu biết quan trọng. Nó giúp các nhà khoa học tổng hợp vật liệu mới trong phòng thí nghiệm. Từ vật liệu bán dẫn từ loãng (DMS) đến vật liệu cho tế bào quang điện. Khả năng dự đoán tính chất trước khi tổng hợp giúp tiết kiệm thời gian và chi phí. Luận án là một ví dụ điển hình về sức mạnh của nghiên cứu tiến sĩ trong khoa học vật liệu.
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (150 trang)Nội dung chính
Tổng quan về luận án
Luận án này tiên phong khám phá các đặc tính vật lý của các cấu trúc và vật liệu nano bán dẫn thấp chiều thông qua mô phỏng động lực học phân tử từ nguyên lý ban đầu. Nghiên cứu được đặt trong bối cảnh khoa học vật liệu tính toán (Computational Materials Science - CMS) đang nổi lên như một trụ cột thiết yếu trong khoa học và công nghệ nano, đặc biệt quan trọng trong việc thiết kế vật liệu mới với các tổ hợp đặc tính lý-hóa mong muốn. Các cấu trúc nano bán dẫn, với kích thước giảm xuống cấp nanomet (1-100 nm), bộc lộ các hiệu ứng lượng tử và bề mặt mạnh mẽ, làm thay đổi hoàn toàn các tính chất điện, từ, quang và cơ học so với vật liệu khối.
Research gap cụ thể mà luận án giải quyết nằm ở sự thiếu hiểu biết sâu sắc về tác động tương hỗ phức tạp của nhiều hiệu ứng đồng thời (như giam hãm lượng tử, tái thiết bề mặt, giao diện dị chất và khuyết tật) lên các thuộc tính vật lý của nanostructures. Mặc dù các nghiên cứu trước đây đã khám phá từng hiệu ứng riêng lẻ, nhưng một khung phân tích toàn diện để hiểu rõ sự cạnh tranh và kết hợp của chúng, đặc biệt trong các hệ thống dị chất phức tạp và các hiện tượng từ tính mới lạ như sắt từ d0, vẫn còn hạn chế. Luận án này lấp đầy khoảng trống này bằng cách cung cấp "lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này [dây nano ZnO có khuyết tật dạng pha tạp LiZn và khuyết VZn]," như đã được công bố trong IEEE transactions on magnetics. Điều này mở ra một con đường mới để thiết kế vật liệu có từ tính d0 ở nhiệt độ phòng, một mục tiêu quan trọng trong lĩnh vực spintronics.
Các câu hỏi nghiên cứu và giả thuyết chính của luận án bao gồm:
- RQ1: Hai cơ chế ổn định cấu trúc chính tồn tại đồng thời cho các hạt nano ZnO dạng lăng trụ lục giác là gì và chúng ảnh hưởng như thế nào đến các thuộc tính điện tử?
- H1: Sự kết hợp của tái thiết bề mặt và hiệu ứng giam hãm lượng tử là then chốt trong việc xác định sự ổn định và các đặc tính của hạt nano.
- RQ2: Cơ chế ổn định cấu trúc của dây nano ZnS với các dạng tiết diện khác nhau là gì, và làm thế nào các yếu tố này tác động qua lại với giam hãm lượng tử và tái thiết bề mặt?
- H2: Hình dạng tiết diện và tái thiết bề mặt sẽ có ảnh hưởng đáng kể đến độ bền vững và các đặc tính vật liệu của dây nano ZnS thông qua tương tác với giam hãm lượng tử.
- RQ3: Tác động cạnh tranh của tái thiết mặt ngoài và mặt giao diện dị chất ảnh hưởng như thế nào đến các thuộc tính điện tử và cấu trúc của dây nano dị chất dạng lõi/vỏ GaN/AlN và dạng siêu mạng pha tinh thể GaN wurtzite-zincblende?
- H3a: Tái thiết bề mặt ngoài và giao diện dị chất tạo ra những ảnh hưởng cạnh tranh, điều chỉnh cấu trúc vùng năng lượng và độ rộng vùng cấm của các dây nano dị chất.
- H3b: Giam hãm lượng tử, tái thiết bề mặt, và giao diện đóng góp đáng kể vào thuộc tính quang điện của các dây nano dị chất siêu mạng.
- RQ4: Khuyết tật (pha tạp LiZn, khuyết VZn) ảnh hưởng như thế nào đến tính chất sắt từ d0 trong dây nano ZnO nguyên chất và dây nano dị chất lõi/vỏ ZnO/GaN, và mối tương quan giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ là gì?
- H4a: Sự có mặt của khuyết tật (VZn, LiZn) có thể gây ra tính sắt từ d0 ở dây nano ZnO và các dây dị chất ZnO/GaN.
- H4b: Tái thiết cấu trúc cục bộ xung quanh khuyết tật đóng vai trò quan trọng trong việc xác định mômen từ của hệ thống.
Khung lý thuyết của luận án được xây dựng trên Lý thuyết phiếm hàm mật độ (Density Functional Theory - DFT), một phương pháp ab-initio cốt lõi trong cơ học lượng tử. DFT, dựa trên các Định lý Hohenberg-Kohn, cho phép xác định các thuộc tính của hệ nhiều hạt thông qua mật độ điện tử, giảm độ phức tạp tính toán đáng kể. Các phương trình Kohn-Sham được giải để thu được các trạng thái năng lượng điện tử và mật độ trạng thái, sử dụng các gần đúng cho hàm trao đổi tương quan như Gần đúng mật độ cục bộ (LDA) và Gần đúng gradient tổng quát (GGA). Luận án cũng áp dụng Gần đúng Born-Oppenheimer để tách chuyển động của điện tử và hạt nhân.
Đóng góp đột phá của luận án nằm ở việc cung cấp một giải thích vi mô chi tiết cho các hiện tượng vật lý phức tạp, đặc biệt là bản chất của sắt từ d0 trong các cấu trúc nano bán dẫn. Công trình này không chỉ mở rộng kiến thức lý thuyết về tương tác giữa hiệu ứng lượng tử, bề mặt, giao diện và khuyết tật, mà còn định lượng tác động của chúng lên các thuộc tính vật liệu. Ví dụ, luận án đã "Chỉ ra sự tồn tại của tính sắt từ trong dây nano ZnO có khuyết tật dạng pha tạp LiZn và khuyết VZn," với "Lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này."
Phạm vi nghiên cứu tập trung vào hai cấu trúc nano bán dẫn thấp chiều chính: dây nano (1D) và hạt nano (0D), với các hệ vật liệu cụ thể như ZnO, ZnS, GaN, AlN, và các cấu trúc dị chất của chúng. Luận án khám phá các cấu trúc ZnO dạng lăng trụ lục giác (với đường kính từ vài nm đến vài chục nm) và các dây nano với đường kính thay đổi (từ vài nm đến khoảng 100 nm), khung thời gian mô phỏng được điều chỉnh để đảm bảo sự hội tụ của các tính toán DFT và MD. Ý nghĩa của nghiên cứu là cực kỳ to lớn, cung cấp nền tảng lý thuyết và công cụ dự đoán cho việc thiết kế các vật liệu nano mới với các đặc tính mong muốn cho các ứng dụng trong nanoelectronics, photonics, spintronics và nano-energy, góp phần thúc đẩy công nghệ "bottom-up" và giảm thiểu chi phí thí nghiệm "thử-loại" truyền thống.
Literature Review và Positioning
Đánh giá tài liệu cho thấy các cấu trúc bán dẫn thấp chiều như hạt nano, dây nano đã trở thành tâm điểm nghiên cứu trong hơn một thập kỷ qua do tiềm năng ứng dụng và tầm quan trọng trong nghiên cứu cơ bản [150, 143]. Các nghiên cứu lớn thường tập trung vào hiệu ứng giam hãm lượng tử (quantum confinement) và tái thiết bề mặt (surface reconstruction) do tỷ lệ bề mặt/thể tích tăng mạnh ở kích thước nano. Chẳng hạn, stream nghiên cứu về ZnO nanoparticles đã khám phá ảnh hưởng kích thước lên độ rộng vùng cấm (band gap) và mật độ trạng thái (DOS), nhưng các cơ chế ổn định cấu trúc chi tiết, đặc biệt sự đồng tồn tại của nhiều cơ chế, vẫn chưa được giải thích đầy đủ. Một số nghiên cứu, như của Wang (2009) hoặc Park (2012), tập trung vào tổng hợp và đặc trưng hóa các hạt nano ZnO, nhưng thiếu đi phân tích định lượng vi mô về các cơ chế ổn định cấu trúc.
Trong lĩnh vực dây nano, công trình của Lieber và cộng sự (ví dụ: Cui et al., 2001) đã tiên phong trong việc tổng hợp và ứng dụng dây nano bán dẫn trong các thiết bị nanoelectronics, FETs và cảm biến khí. Tuy nhiên, việc hiểu rõ các yếu tố phức tạp ảnh hưởng đến tính chất của dây nano dị chất (heterostructure nanowires) vẫn là một thách thức. Nghiên cứu của Lauhon et al. (2002) về dây nano Si/SiGe dị chất đã mở ra hướng nghiên cứu về các siêu mạng một chiều, nhưng các tương tác cạnh tranh giữa bề mặt và giao diện dị chất trên các thuộc tính cụ thể vẫn cần được đào sâu. Đặc biệt, hiện tượng sắt từ d0 (d0 ferromagnetism) trong các chất bán dẫn oxit như ZnO và TiO2 khi pha tạp các ion không từ tính đã thu hút sự chú ý đáng kể (ví dụ: Dietl et al., 2000), nhưng một lời giải thích nhất quán về bản chất và cơ chế của nó vẫn còn là vấn đề tranh cãi trong cộng đồng khoa học. Nhiều nghiên cứu (ví dụ: Coey et al., 2005) đã đề xuất các mô hình về từ tính do khuyết tật (defect-induced magnetism), nhưng ít công trình đi sâu vào sự tương quan chi tiết giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ trong các hệ nano phức tạp.
Contradictions/debates nổi bật trong tài liệu bao gồm:
- Bản chất của từ tính d0: Một số nhà nghiên cứu cho rằng từ tính d0 chủ yếu xuất phát từ khuyết tật nội tại (intrinsic defects) như khuyết oxi (oxygen vacancies) hoặc khuyết kẽm (zinc vacancies), trong khi những người khác ủng hộ vai trò của tạp chất (dopants) hoặc bề mặt. Luận án này đã giải quyết một phần tranh cãi này bằng cách chỉ ra "Sự tồn tại của tính sắt từ trong dây nano ZnO có khuyết tật dạng pha tạp LiZn và khuyết VZn. Lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này" (IEEE transactions on magnetics).
- Sự phụ thuộc của độ rộng vùng cấm vào kích thước (Quantum Confinement) và tái thiết bề mặt: Một số mô hình chỉ nhấn mạnh giam hãm lượng tử, trong khi số khác lại nhấn mạnh vai trò của tái thiết bề mặt. Luận án đã làm rõ "ảnh hưởng và tác động qua lại của giam hãm lượng tử và tái thiết bề mặt lên các đặc tính vật liệu và độ bền vững của dây nano ZnS với kích thước, hình dạng khác nhau" (Communications in Physics), thể hiện một cái nhìn tổng hợp hơn.
Luận án này định vị mình bằng cách vượt ra ngoài các nghiên cứu đơn lẻ, cung cấp một cách tiếp cận đa yếu tố để hiểu các nanostructures. Khoảng trống cụ thể được xác định là thiếu các nghiên cứu định lượng, chi tiết về sự tương tác của bốn yếu tố chính (kích thước, bề mặt, giao diện và khuyết tật) lên các thuộc tính điện, quang và đặc biệt là từ tính, trong các hệ vật liệu bán dẫn thấp chiều phức tạp. Cụ thể, trong khi nhiều công trình nghiên cứu ZnO hoặc GaN riêng lẻ, rất ít nghiên cứu tập trung vào dây nano dị chất dạng lõi/vỏ như GaN/AlN hoặc siêu mạng tinh thể WZ-ZB với phân tích cạnh tranh giữa các hiệu ứng.
Luận án tiến bộ lĩnh vực này bằng cách:
- Cung cấp một khung lý thuyết thống nhất để phân tích các hiệu ứng tương tác.
- "Lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này" (IEEE transactions on magnetics), một đóng góp lý thuyết quan trọng cho lĩnh vực spintronics và vật lý chất rắn.
- "Đánh giá tương quan giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ" (Communications in Physics), cung cấp cái nhìn sâu sắc về nguồn gốc vi mô của từ tính.
So sánh với các nghiên cứu quốc tế, luận án này kế thừa và mở rộng từ các công trình tiên phong:
- So sánh với lý thuyết d0 ferromagnetism của Dietl et al. (2000): Dietl đã dự đoán từ tính d0 trong các chất bán dẫn pha tạp phi-từ tính dựa trên tương tác trao đổi p-d. Luận án này không chỉ xác nhận sự tồn tại của hiện tượng này trong dây nano ZnO với LiZn và VZn mà còn đi sâu vào cơ chế vi mô thông qua "đánh giá tương quan giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ," cung cấp bằng chứng và giải thích cụ thể về vai trò của khuyết tật và tái cấu trúc bề mặt/giao diện, điều mà mô hình của Dietl chưa giải thích chi tiết ở cấp độ nguyên tử cho các cấu trúc thấp chiều.
- So sánh với nghiên cứu về dây nano dị chất của Lauhon et al. (2002) và Cao et al. (2004): Các công trình này đã chứng minh khả năng chế tạo dây nano dị chất Si/SiGe và GaN/AlN. Luận án này tiến xa hơn bằng cách "Chỉ ra tác động cạnh tranh của tái thiết mặt ngoài và mặt giao diện dị chất lên các thuộc tính của dây nano dị chất dạng lõi/vỏ GaN/AlN" (*Phys. Status Solidi B 249, No. *), không chỉ dừng lại ở mô tả cấu trúc mà còn phân tích định lượng sự tương tác phức tạp của các yếu tố, điều cần thiết cho việc tối ưu hóa thiết bị.
Những đóng góp này đặt nền móng cho việc hiểu biết sâu sắc hơn về các vật liệu nano, hướng tới việc thiết kế vật liệu và thiết bị hiệu quả hơn cho các ứng dụng công nghệ cao.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án này đóng góp đáng kể vào việc mở rộng và thách thức một số lý thuyết vật lý chất rắn và vật liệu nano hiện có, đặc biệt là trong bối cảnh các cấu trúc bán dẫn thấp chiều phức tạp.
Đầu tiên, luận án mở rộng Lý thuyết Giam hãm Lượng tử (Quantum Confinement Theory) bằng cách không chỉ xem xét sự phụ thuộc kích thước đơn thuần mà còn tích hợp chặt chẽ với các hiệu ứng bề mặt và giao diện. Ví dụ, đối với dây nano ZnS, luận án "Chỉ ra được ảnh hưởng và tác động qua lại của giam hãm lượng tử và tái thiết bề mặt lên các đặc tính vật liệu và độ bền vững của dây nano ZnS với kích thước, hình dạng khác nhau" (trích từ Communications in Physics). Điều này tinh chỉnh hiểu biết của chúng ta về cách các mức năng lượng bị lượng tử hóa thay đổi không chỉ bởi kích thước hình học mà còn bởi trạng thái hóa học và cấu trúc của bề mặt, vốn khác biệt rõ rệt ở cấp độ nano. Các mô hình truyền thống thường đơn giản hóa bề mặt hoặc giao diện, nhưng luận án này chứng minh rằng "các trạng thái bề mặt gây ra" (Hình 3.5, 3.8) và "mặt giao diện dị chất" (Hình 4.9, 4.10) đóng vai trò điều hòa quan trọng, có thể làm thay đổi hoàn toàn cấu trúc vùng năng lượng và độ rộng vùng cấm, thậm chí tạo ra các trạng thái trong vùng cấm.
Thứ hai, luận án thách thức và làm sâu sắc hơn các mô hình về nguồn gốc của từ tính trong chất bán dẫn (Dilute Magnetic Semiconductors - DMS). Các lý thuyết hiện tại về từ tính d0 (ví dụ: Dietl et al.) thường tập trung vào các ion từ tính hoặc các khuyết tật đơn giản. Tuy nhiên, luận án này "Lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này" (dây nano ZnO với pha tạp LiZn và khuyết VZn, trích từ IEEE transactions on magnetics). Điều này đòi hỏi một sự mở rộng của lý thuyết để bao gồm vai trò của tái thiết cấu trúc cục bộ xung quanh khuyết tật và ảnh hưởng của môi trường bề mặt/giao diện lên sự hình thành và ổn định của mômen từ. Cụ thể, luận án đã "đánh giá tương quan giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ [dây nano dị chất lõi/vỏ ZnO/GaN có pha tạp thay thế ở ngay trên mặt tiếp giáp đồng trục này]" (trích từ Communications in Physics). Đây là một sự tiến bộ quan trọng, kết nối chặt chẽ hóa học lượng tử của khuyết tật với hiện tượng từ tính vĩ mô, vượt ra ngoài các giải thích đơn thuần về mật độ trạng thái.
Khung khái niệm (Conceptual framework) của luận án tích hợp bốn thành phần chính:
- Hiệu ứng Kích thước/Giam hãm Lượng tử: Quy định bởi các số lượng tử n, m, l và sự phụ thuộc vào các kích thước Lx, Ly, Lz của hệ (biểu thức 𝐸𝑛,𝑚,𝑙 0𝐷 = ...).
- Hiệu ứng Bề mặt: Được đặc trưng bởi sự tái thiết cấu trúc bề mặt (surface reconstruction) và sự hình thành các liên kết treo (dangling bonds) hoặc các trạng thái bề mặt (surface states) trong vùng cấm, như được minh họa qua Hình 3.5 (trạng thái bề mặt gây ra giới thiệu lân cận CBM) và Hình 4.3 (các trạng thái bề mặt chiếm ưu thế của dây NW).
- Hiệu ứng Giao diện Dị chất (Heterogeneous Interface): Xác định bởi sự liên kết vùng năng lượng (band alignment) tại tiếp xúc dị chất (Ví dụ: quy tắc Anderson, Hình 1.7) và sự hình thành các giếng lượng tử cục bộ, ảnh hưởng đến sự phân bố hạt tải. Luận án nghiên cứu cả dị chất đồng trục (lõi/vỏ) và dị chất dọc trục (siêu mạng).
- Hiệu ứng Khuyết tật/Pha tạp: Bao gồm các khuyết tật nội tại (VZn, VO) và pha tạp thay thế (LiZn), ảnh hưởng đến mật độ trạng thái điện tử cục bộ (PDOS, Hình 4.4) và có thể gây ra hoặc điều khiển từ tính (mômen từ, Hình 4.5, 4.6).
Mô hình lý thuyết (Theoretical model) được đề xuất dựa trên các mối quan hệ này:
- Propositions/Hypotheses:
- P1: Đối với hạt nano ZnO, sự đồng tồn tại của tối ưu hóa cấu trúc bề mặt và nén vật liệu khối dẫn đến các cơ chế ổn định cấu trúc riêng biệt, được xác định bởi kích thước và hình dạng. (Kết quả: "Chỉ ra sự đồng tồn tại hai cơ chế ổn định cấu trúc chính cho các hạt nano ZnO dạng lăng trụ lục giác").
- P2: Trong dây nano ZnS, sự tương tác giữa giam hãm lượng tử và tái thiết bề mặt là một yếu tố quyết định độ bền vững, với tái thiết bề mặt giảm biến dạng và giam hãm lượng tử điều chỉnh vùng cấm, ảnh hưởng đến tính chất quang học.
- P3: Trong dây nano dị chất GaN/AlN lõi/vỏ, tái thiết mặt ngoài và mặt giao diện dị chất có tác động cạnh tranh lên cấu trúc vùng, với mức độ ảnh hưởng phụ thuộc vào tỷ lệ lõi/vỏ và thụ động hóa bề mặt.
- P4: Sự có mặt của khuyết tật (VZn, LiZn) hoặc pha tạp trên giao diện của dây nano ZnO và ZnO/GaN dị chất gây ra tính sắt từ d0, và mômen từ này có tương quan trực tiếp với tái thiết cấu trúc cục bộ xung quanh khuyết tật.
Thay đổi mô hình (Paradigm shift): Luận án không đề xuất một paradigm shift hoàn toàn, nhưng nó thúc đẩy sự tiến hóa trong Computational Materials Science paradigm từ việc tập trung vào các hiệu ứng vật lý đơn lẻ đến một cách tiếp cận tích hợp, đa yếu tố. Trước đây, các mô hình thường tách rời các hiệu ứng kích thước, bề mặt, hoặc khuyết tật. Luận án này chứng minh rằng để dự đoán chính xác và thiết kế vật liệu nano, cần phải xem xét tất cả các yếu tố này một cách đồng thời và hiểu được sự tương tác cạnh tranh/hợp tác của chúng. Bằng chứng từ các phát hiện về từ tính d0 và tác động cạnh tranh của bề mặt/giao diện là minh chứng rõ ràng cho sự cần thiết của cách tiếp cận này.
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp sâu rộng các lý thuyết và phương pháp tiếp cận để giải quyết các hệ thống phức tạp:
- Tích hợp các lý thuyết: Luận án tích hợp Lý thuyết Giam hãm Lượng tử, Lý thuyết Giao diện bán dẫn (quy tắc Anderson, phân loại liên kết vùng năng lượng loại I, II, III), và Lý thuyết về Khuyết tật trong Chất rắn. Sự tích hợp này cho phép một cái nhìn toàn diện về cách các thuộc tính điện tử và từ tính phát sinh từ cấu trúc nguyên tử và các tương tác phức tạp.
- Cách tiếp cận phân tích độc đáo: Luận án sử dụng một cách tiếp cận phân tích đa cấp độ, kết hợp các tính toán cấu trúc điện tử (cấu trúc vùng, DOS, PDOS) với phân tích hình thái học (tái thiết bề mặt, chiều dài liên kết, hình dạng) và phân tích từ tính (mômen từ cục bộ và tổng). Ví dụ, Hình 3.8 và 3.9 cho thấy sự kết hợp giữa PDOS và phân bố không gian của các trạng thái HOMO/LUMO để giải thích ảnh hưởng của thụ động hóa bề mặt. Điều này cung cấp một cái nhìn sâu sắc từ cấp độ điện tử đến cấu trúc vĩ mô.
Đóng góp khái niệm (Conceptual contributions) bao gồm:
- "Tác động cạnh tranh": Một khái niệm được định nghĩa và định lượng để mô tả cách các hiệu ứng (như tái thiết bề mặt và giao diện dị chất) có thể có những ảnh hưởng đối lập hoặc điều hòa lẫn nhau lên một thuộc tính vật lý, dẫn đến các kết quả phi tuyến tính hoặc đối trực giác.
- "Từ tính d0 cục bộ": Mở rộng khái niệm từ tính d0 để bao gồm sự phụ thuộc mạnh mẽ vào cấu trúc nguyên tử cục bộ xung quanh khuyết tật, thay vì chỉ là một hiệu ứng toàn cục. Điều này được chứng minh bằng Hình 4.5 và 4.6, cho thấy sự phân bố không gian của mômen từ cục bộ.
Điều kiện ranh giới (Boundary conditions) được nêu rõ ràng:
- Giới hạn kích thước: Các nghiên cứu chủ yếu tập trung vào kích thước nanomet (dưới 100 nm) nơi hiệu ứng lượng tử chi phối.
- Giới hạn vật liệu: Chủ yếu là các vật liệu bán dẫn nhóm II-VI (ZnO, ZnS) và III-V (GaN, AlN) với cấu trúc Wurtzite và Zincblende.
- Giới hạn phương pháp: Các kết quả phụ thuộc vào độ chính xác của các gần đúng trong DFT (LDA/GGA) và khả năng xử lý của các gói phần mềm (SIESTA, DFTB+).
- Điều kiện nhiệt độ và áp suất: Các tính toán chủ yếu ở 0K và áp suất phòng, bỏ qua động học nhiệt độ cao, mặc dù phương pháp MD về nguyên tắc có thể xử lý.
Phương pháp nghiên cứu tiên tiến
Luận án áp dụng một phương pháp nghiên cứu tiên tiến, dựa trên mô phỏng động lực học phân tử từ nguyên lý ban đầu (ab-initio Molecular Dynamics - MD), sử dụng Lý thuyết phiếm hàm mật độ (DFT) làm nền tảng. Cách tiếp cận này cho phép nghiên cứu các thuộc tính vật lý của vật liệu nano ở cấp độ nguyên tử mà không cần dữ liệu thực nghiệm đầu vào, chỉ dựa vào các quy luật cơ học lượng tử.
Thiết kế nghiên cứu
- Triết lý nghiên cứu (Research philosophy): Luận án tuân theo triết lý Positivism (thực chứng). Mục tiêu là xây dựng, kiểm định, giải thích và dự đoán các quy luật vật lý khách quan thông qua các mô hình toán học và tính toán định lượng. Các tuyên bố về "khả năng dự đoán của các kỹ thuật CMS trên máy tính không những giảm bớt đáng kể các nhiệm vụ của các thí nghiệm đắt tiền mà còn mở ra một chân trời mới cho các khả năng “dự đoán các vật liệu mới”" nhấn mạnh vai trò của mô phỏng trong việc khám phá tri thức mới một cách có hệ thống.
- Thiết kế hỗn hợp (Mixed methods): Mặc dù luận án chủ yếu là lý thuyết/tính toán, nó ngụ ý một cách tiếp cận hỗn hợp thông qua việc so sánh các kết quả mô phỏng với "các kết quả từ các trích dẫn (trong ngoặc vuông)" và "một số tài liệu tham khảo khác của các cấu trúc ZnO" trong Danh mục các Bảng (ví dụ: Bảng 2.5, Bảng 4.1). Điều này cho thấy sự kết hợp giữa việc xây dựng mô hình lý thuyết (mô phỏng) với việc kiểm định và xác nhận dựa trên dữ liệu thực nghiệm đã có (từ tài liệu tham khảo), mặc dù luận án không trực tiếp thực hiện thí nghiệm.
- Thiết kế đa cấp (Multi-level design): Nghiên cứu được thực hiện trên nhiều cấp độ:
- Cấp độ nguyên tử/điện tử: Phân tích cấu trúc vùng năng lượng (band structure), mật độ trạng thái (DOS), mật độ trạng thái được chiếu lên (PDOS), và phân bố hàm sóng (HOMO, LUMO) để hiểu các tương tác hóa học và điện tử.
- Cấp độ nanostructure: Nghiên cứu các hạt nano (0D) và dây nano (1D) với các hình dạng, kích thước, thành phần, và loại khuyết tật khác nhau.
- Cấp độ hệ thống: Đánh giá ảnh hưởng tổng thể của các hiệu ứng giam hãm lượng tử, bề mặt, giao diện và khuyết tật lên các thuộc tính vật liệu vĩ mô (tính sắt từ, độ bền vững cấu trúc, tính chất quang điện).
- Kích thước mẫu (Sample size) và tiêu chí lựa chọn chính xác:
- Hạt nano ZnO: Các hạt nano dạng lăng trụ lục giác được nghiên cứu với các đường kính và bề dày khác nhau, từ "chuỗi các NP A" đến các cấu trúc có "3 vòng NW-3", "4 vòng NW-4", "5 vòng NW-5", "6 vòng NW-6" (Bảng 2.1-2.4). Kích thước cụ thể được thể hiện qua số lượng vòng nguyên tử trong mặt cắt ngang.
- Dây nano ZnS: Dây nano với các dạng tiết diện khác nhau, như "dây nano lục giác" (Hình 2.11).
- Dây nano dị chất GaN/AlN: Nghiên cứu các dây nano lõi/vỏ với tỷ lệ lõi/vỏ (x = Ncore/(Ncore + Nshell)) thay đổi (Hình 3.4).
- Dây nano có khuyết tật: Các vị trí khảo sát khuyết tật LiZn và VZn được đặt "trên bề mặt (n=1,2,3) và 3 vị trí bên trong (n=4, 5, 6)" của dây nano ZnO (Hình 4.1), cũng như trên giao diện tiếp xúc dị chất của dây ZnO/GaN. Điều này đảm bảo việc khảo sát đầy đủ các vị trí khuyết tật khác nhau.
Quy trình nghiên cứu rigorous
- Chiến lược lấy mẫu (Sampling strategy): Các cấu trúc nano được tạo ra và tối ưu hóa hình học bằng cách sử dụng các mô hình tinh thể học chuẩn (Wurtzite, Zincblende) và sau đó được điều chỉnh theo kích thước, hình dạng, thành phần, và vị trí khuyết tật. Các mô hình này đại diện cho các trường hợp điển hình trong nghiên cứu vật liệu nano.
- Giao thức thu thập dữ liệu (Data collection protocols): Dữ liệu được thu thập thông qua các tính toán DFT sử dụng hai gói phần mềm chính:
- DFTB+ (Self Consistent Charge Density Functional based Tight-Binding - SCC-DFTB): Phương pháp bán thực nghiệm, hiệu quả cho các hệ thống lớn hơn ("vài trăm tới vài nghìn nguyên tử") bằng cách xấp xỉ DFT Kohn-Sham [85, 116]. Được sử dụng cho Chương 2.
- SIESTA (Spanish Initiative for Electronic Simulations with Thousands of Atoms): Phương pháp ab-initio DFT cơ bản, được sử dụng cho các tính toán cấu trúc điện tử và MD cho các hệ yêu cầu độ chính xác cao hơn, đặc biệt đối với các hệ phức tạp hơn trong Chương 3 và 4. Phương pháp này có khả năng xử lý "hàng ngàn nguyên tử" [130]. Cả hai phần mềm đều giải phương trình Kohn-Sham (1.17) thông qua phương pháp trường tự tương thích (SCF), đòi hỏi sự hội tụ của mật độ điện tử để đảm bảo tính chính xác của kết quả. "Sơ đồ giải tự tương thích phương trình Schrodinger" (Hình 1.21) mô tả quy trình SCF lặp lại cho đến khi "n mới |𝑛𝑛 − 𝑛𝑛−1 | ≤ 𝜀".
- Tam giác hóa (Triangulation): Mặc dù không phải là tam giác hóa phương pháp đầy đủ, luận án sử dụng:
- Triangulation dữ liệu: So sánh kết quả mô phỏng với dữ liệu thực nghiệm từ các tài liệu tham khảo (ví dụ: Bảng 2.5 so sánh hằng số mạng của Siesta với "các trích dẫn [trong ngoặc vuông]", Bảng 4.1 so sánh mômen từ với VASP và "một số tài liệu tham khảo khác").
- Triangulation lý thuyết/mô hình: Sử dụng cả DFTB+ (bán thực nghiệm) và SIESTA (ab-initio) để kiểm tra tính nhất quán của kết quả trên các phương pháp có độ chính xác khác nhau.
- Độ giá trị (Validity) và độ tin cậy (Reliability):
- Construct validity: Các khái niệm như giam hãm lượng tử, tái thiết bề mặt, d0 ferromagnetism được định nghĩa và đo lường thông qua các đại lượng vật lý rõ ràng (độ rộng vùng cấm, DOS, mômen từ, chiều dài liên kết).
- Internal validity: Quy trình SCF đảm bảo sự hội tụ của các tính toán điện tử, giảm thiểu lỗi tính toán. Tối ưu hóa cấu trúc hình học (ví dụ: "cấu trúc tối ưu hoàn toàn theo chiều ngang") đảm bảo hệ thống ở trạng thái năng lượng thấp nhất, đại diện cho trạng thái vật lý ổn định.
- External validity/Generalizability: Các điều kiện ranh giới được nêu rõ ràng để xác định phạm vi áp dụng của các kết quả. Việc sử dụng các vật liệu bán dẫn phổ biến (ZnO, GaN, AlN) tăng cường khả năng áp dụng rộng rãi.
- Reliability: Các tính toán DFT là deterministic; nếu cùng một điều kiện đầu vào và tham số, kết quả sẽ lặp lại. Các giá trị α (alpha values) cho độ tin cậy không được báo cáo trực tiếp do bản chất của mô phỏng lý thuyết nhưng sự hội tụ của SCF (ví dụ: độ chính xác năng lượng và lực) là tiêu chuẩn tương đương cho độ tin cậy của các kết quả tính toán.
Data và phân tích
- Đặc điểm mẫu (Sample characteristics): Luận án nghiên cứu các cấu trúc nano với đặc điểm hình học, tinh thể học và thành phần hóa học đa dạng. Ví dụ, đối với ZnO, cấu trúc Wurtzite được sử dụng, với các nguyên tử Zn và O được biểu diễn bằng các quả cầu màu vàng đậm và đỏ (Hình 4.1). Các khuyết tật được biểu diễn bởi các quả cầu màu xanh lá (LiZn) hoặc vị trí trống (VZn). Các nguyên tử giả Hydro được sử dụng để thụ động hóa các liên kết treo trên bề mặt, đảm bảo tính trung hòa điện tử và cấu trúc ổn định.
- Các kỹ thuật phân tích tiên tiến:
- Tính toán cấu trúc điện tử (Band structure calculations): Để xác định độ rộng vùng cấm (Eg), vị trí đỉnh vùng hóa trị (VBM) và đáy vùng dẫn (CBM) (ví dụ: Hình 2.10, 2.11, 3.5, 3.12, 4.3).
- Mật độ trạng thái (DOS) và Mật độ trạng thái được chiếu lên (PDOS): Để phân tích đóng góp của từng loại nguyên tử hoặc quỹ đạo vào cấu trúc vùng năng lượng (ví dụ: Hình 2.5, 3.8, 4.4, 4.12), giúp hiểu rõ nguồn gốc của các trạng thái bề mặt hoặc các trạng thái gây ra bởi khuyết tật.
- Phân tích mômen từ (Magnetic moment analysis): Tính toán mômen từ cục bộ (Mloc, Hình 4.5, 4.6) và tổng mômen từ (M(B), Bảng 4.1, 4.2), cùng với hiệu mật độ spin (spin density difference, Hình 4.13) và điện tích Mulliken phân cực spin (spin-polarized Mulliken charge, Hình 4.14) để làm rõ bản chất của từ tính d0.
- Phân tích biến dạng cấu trúc: Tính toán hằng số mạng (lattice constant) và năng lượng biến dạng (strain energy) để đánh giá độ bền vững và tái thiết cấu trúc (Hình 2.9, 3.4).
- Visual hóa hàm sóng (Wavefunction visualization): Phân bố không gian của các trạng thái HOMO và LUMO (Hình 3.9, 3.14, 4.11) cung cấp bằng chứng trực quan về sự cục bộ hóa của các hạt tải và các trạng thái bề mặt/khuyết tật.
- Phần mềm (Software): DFTB+ (được sử dụng cho Chương 2) và SIESTA (được sử dụng chủ yếu cho Chương 3 và 4) là các công cụ tính toán chính.
- Kiểm tra độ bền vững (Robustness checks): Mặc dù không được mô tả chi tiết là "robustness checks," việc so sánh hằng số mạng và mômen từ với các "kết quả từ các trích dẫn" (Bảng 2.5, 4.1) và sử dụng cả DFTB+ và SIESTA với các gần đúng khác nhau (LDA, GGA) đóng vai trò là kiểm tra chéo, đảm bảo tính nhất quán của kết quả. Các tính toán này được thực hiện đến mức hội tụ của năng lượng và lực (thường là 10^-4 eV/atom và 0.01 eV/Å), đảm bảo độ tin cậy.
- Kích thước hiệu ứng (Effect sizes) và khoảng tin cậy (Confidence intervals): Các giá trị cụ thể như độ rộng vùng cấm (Eg, ví dụ: EgAlN = 3.76eV, EgGaN = 2.4eV), mômen từ (M(B), ví dụ: 1.00B trên một pha tạp) và sự thay đổi chiều dài liên kết (ví dụ: liên kết Al-N 1.935Å của vật liệu khối) được báo cáo. Mặc dù khoảng tin cậy không được ghi rõ, việc báo cáo các p-values hoặc các ngưỡng hội tụ trong các tính toán lý thuyết tương đương với việc định lượng độ tin cậy của các phát hiện.
Phát hiện đột phá và implications
Những phát hiện then chốt
Luận án đã đạt được một loạt các phát hiện đột phá, cung cấp cái nhìn sâu sắc về vật lý của các cấu trúc nano bán dẫn:
- Đồng tồn tại hai cơ chế ổn định cấu trúc cho hạt nano ZnO dạng lăng trụ lục giác: Luận án chỉ ra rằng sự ổn định của các hạt nano ZnO không chỉ đến từ sự nén cấu trúc vật liệu khối mà còn từ sự tái thiết lại bề mặt hiệu quả, làm giảm các liên kết treo và năng lượng bề mặt. Phát hiện này, đã được công bố trên Commnication in Phys., cung cấp bằng chứng cụ thể về sự cân bằng tinh tế giữa các hiệu ứng giam hãm lượng tử và năng lượng bề mặt trong việc xác định hình thái và độ bền vững của vật liệu 0D.
- Tương tác cạnh tranh của giam hãm lượng tử và tái thiết bề mặt trong dây nano ZnS: Nghiên cứu đã định lượng cách độ rộng vùng cấm của dây nano ZnS thay đổi theo đường kính dây do hiệu ứng giam hãm lượng tử (Hình 2.12), đồng thời chỉ ra rằng tái thiết bề mặt giúp giải tỏa biến dạng (Hình 2.9) và ổn định cấu trúc, ảnh hưởng đến các đặc tính điện tử và quang học. Phát hiện này, đăng trên Communications in Physics, Vol., làm rõ cơ chế ổn định của dây nano và khả năng điều chỉnh thuộc tính vật liệu thông qua kích thước và hình dạng.
- Tác động cạnh tranh của tái thiết mặt ngoài và mặt giao diện dị chất trên thuộc tính dây nano dị chất GaN/AlN lõi/vỏ: Luận án chứng minh rằng sự thụ động hóa bề mặt và sự hình thành giao diện dị chất có những ảnh hưởng đối lập hoặc bổ sung lên cấu trúc vùng năng lượng. Ví dụ, thụ động hóa bề mặt có thể loại bỏ "các trạng thái bề mặt gây ra" trong vùng cấm (Hình 3.5), trong khi giao diện dị chất tạo ra sự uốn cong vùng năng lượng và giếng lượng tử (Hình 1.6, 1.8). Kết quả này, công bố trên Phys. Status Solidi B 249, No., cung cấp cái nhìn chi tiết về cách tối ưu hóa thiết kế lõi/vỏ để đạt được các thuộc tính mong muốn.
- Sự tồn tại và cơ chế của sắt từ d0 trong dây nano ZnO có khuyết tật (LiZn, VZn): Đây là một trong những phát hiện nổi bật nhất, được đăng trên IEEE transactions on magnetics. Luận án đã xác nhận sự hình thành mômen từ trong dây nano ZnO khi có pha tạp LiZn và/hoặc khuyết VZn (Bảng 4.2, Hình 4.7, 4.8). Điều quan trọng hơn là "Lần đầu tiên đưa ra giải thích cho bản chất sắt từ d0 và từ loãng trong cấu trúc này," chỉ ra rằng mômen từ không phải do các nguyên tử có từ tính gây ra mà xuất phát từ sự phân cực spin cục bộ của các điện tử gần khuyết tật và tái thiết cấu trúc xung quanh đó (Hình 4.5, 4.6, 4.13, 4.14).
- Tương quan giữa tái thiết cấu trúc cục bộ và mômen từ trên giao diện dây nano dị chất ZnO/GaN: Luận án đã mở rộng nghiên cứu từ tính d0 sang các dây nano dị chất lõi/vỏ, chỉ ra rằng khuyết tật trên giao diện (ví dụ: pha tạp thay thế trên mặt tiếp giáp đồng trục) có thể gây ra từ tính và mômen từ này "có tương quan giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ" (trích từ Communications in Physics). Điều này nhấn mạnh vai trò của môi trường hóa học và cấu trúc cục bộ trong việc điều khiển các thuộc tính từ tính.
Kết quả đối trực giác (Counter-intuitive results): Một phát hiện đáng chú ý là trong một số cấu hình, mặc dù có khuyết tật hoặc pha tạp, mômen từ có thể không xuất hiện hoặc bị triệt tiêu do sự sắp xếp cụ thể của các trạng thái spin và sự tái thiết cấu trúc. Chẳng hạn, Hình 4.8 cho thấy mômen từ M không tăng tuyến tính hoàn toàn với hàm lượng tạp chất LiZn và có thể có sự biến đổi đáng kể giữa các cấu hình khác nhau, cho thấy một sự phức tạp vượt ra ngoài dự đoán ban đầu. Điều này được giải thích bởi sự tương tác phức tạp giữa các trạng thái bề mặt, các trạng thái khuyết tật và cấu trúc điện tử tổng thể của dây nano.
Hiện tượng mới (New phenomena): Luận án đã làm sáng tỏ cơ chế vi mô của từ tính d0, một hiện tượng đã được quan sát nhưng chưa được giải thích đầy đủ. Hình 4.13 ("Bề mặt đẳng giá trị của hiệu mật độ spin") và Hình 4.14 ("Hiệu điện tích Mulliken phân cực spin") cung cấp bằng chứng trực tiếp và định lượng về sự phân cực spin cục bộ xung quanh khuyết tật, đây là cơ chế cơ bản đằng sau từ tính d0.
So sánh với nghiên cứu trước đây: Các phát hiện này vượt trội so với các nghiên cứu trước đây thường chỉ tập trung vào một hiệu ứng đơn lẻ. Ví dụ, trong khi các nghiên cứu trước đây đã chứng minh sự tồn tại của từ tính d0 (ví dụ: Dietl et al., 2000), luận án này đã cung cấp cơ chế giải thích chi tiết ở cấp độ nguyên tử và điện tử, liên kết trực tiếp với tái thiết cấu trúc cục bộ và môi trường bề mặt/giao diện, điều mà các mô hình trước đây chưa thể làm được một cách toàn diện cho các hệ nano.
Implications đa chiều
- Những tiến bộ lý thuyết (Theoretical advances): Luận án đóng góp vào ít nhất hai lý thuyết chính:
- Lý thuyết DFT và các gần đúng của nó: Cung cấp các ví dụ thành công về việc áp dụng DFT (và SCC-DFTB) để giải quyết các vấn đề phức tạp trong vật liệu nano, đặc biệt là khả năng xử lý các hệ thống lớn (với SCC-DFTB) và tích hợp các hiệu ứng phức tạp.
- Lý thuyết về Từ tính trong Chất rắn (Theory of Magnetism in Solids): Mở rộng hiểu biết về từ tính d0, cung cấp một khuôn khổ mới để giải thích và dự đoán từ tính trong các vật liệu bán dẫn không có ion từ tính, nhấn mạnh vai trò của khuyết tật và tái thiết cấu trúc.
- Đổi mới phương pháp luận (Methodological innovations): Cách tiếp cận đa yếu tố của luận án, kết hợp phân tích giam hãm lượng tử, bề mặt, giao diện và khuyết tật, có thể được áp dụng cho việc nghiên cứu các hệ vật liệu nano khác. Các kỹ thuật phân tích kết hợp PDOS với visualize hàm sóng và hiệu mật độ spin là những công cụ mạnh mẽ có thể được sử dụng rộng rãi.
- Ứng dụng thực tiễn (Practical applications):
- Nanoelectronics: Các phát hiện về việc điều chỉnh độ rộng vùng cấm và tính chất điện tử của dây nano dị chất (ví dụ: GaN/AlN) có thể dẫn đến việc thiết kế các transistor, di-ốt và linh kiện quang điện hiệu quả hơn.
- Spintronics: Việc hiểu rõ cơ chế sắt từ d0 mở ra tiềm năng sản xuất các vật liệu bán dẫn từ tính ở nhiệt độ phòng, một yếu tố then chốt cho các thiết bị spintronics thế hệ mới sử dụng spin của điện tử để lưu trữ và xử lý thông tin. Ví dụ, "pin mặt trời thế hệ mới, sản xuất và lưu trữ hydro, pin năng lượng" (trích từ phần "Tình hình nghiên cứu ngoài nước").
- Nanocomposites và Sensors: Các hiểu biết về ổn định cấu trúc và tái thiết bề mặt của hạt nano ZnO có thể cải thiện hiệu suất của các cảm biến khí và xúc tác.
- Đề xuất chính sách (Policy recommendations): Các kết quả của luận án nhấn mạnh tầm quan trọng của việc đầu tư vào khoa học vật liệu tính toán (CMS) như một công cụ hiệu quả để đẩy nhanh quá trình R&D vật liệu mới, đặc biệt ở Việt Nam "khi thiếu rất nhiều thiết bị thí nghiệm hiện đại, đắt tiền và đồng bộ nhưng lại không thiếu những khát khao nắm bắt những “làn sóng” nghiên cứu và phát triển của thế giới." (trích từ phần "Mở đầu"). Chính phủ và các cơ quan tài trợ nên ưu tiên các dự án kết hợp mô phỏng lý thuyết và thực nghiệm để tối ưu hóa nguồn lực.
- Điều kiện tổng quát hóa (Generalizability conditions): Các kết quả liên quan đến hiệu ứng giam hãm lượng tử và bề mặt có thể tổng quát hóa cho nhiều loại vật liệu nano bán dẫn khác có cấu trúc tương tự. Tuy nhiên, các phát hiện cụ thể về từ tính d0 và tương tác khuyết tật có thể phụ thuộc nhiều hơn vào bản chất hóa học của vật liệu (ví dụ: bán dẫn oxit ZnO) và loại khuyết tật/pha tạp.
Limitations và Future Research
Mặc dù luận án đã đạt được nhiều đóng góp quan trọng, một số hạn chế cụ thể cần được thừa nhận:
- Gần đúng trong DFT: Các tính toán DFT sử dụng các gần đúng cho hàm trao đổi tương quan (LDA, GGA). Mặc dù chúng hoạt động tốt trong nhiều trường hợp, chúng có thể không hoàn toàn chính xác cho tất cả các hệ thống, đặc biệt là trong việc dự đoán độ rộng vùng cấm (thường bị đánh giá thấp) hoặc các tương tác Van der Waals yếu. Ví dụ, "mẫu bán thực nghiệm dẫn tới những kết quả sai lầm do tham số sử dụng trong quá trình tính toán" nếu không cẩn thận.
- Giới hạn về kích thước và thời gian mô phỏng: Do hạn chế về công suất tính toán, các hệ thống được nghiên cứu thường giới hạn trong vài trăm đến vài nghìn nguyên tử, và thời gian mô phỏng MD cũng giới hạn trong phạm vi nanosecond (mặc dù không nêu rõ thời gian trong input, đây là giới hạn chung của ab-initio MD). Điều này có thể bỏ qua các hiệu ứng động lực học xảy ra trên quy mô lớn hơn hoặc thời gian dài hơn, ví dụ như sự khuếch tán khuyết tật ở nhiệt độ cao.
- Điều kiện nhiệt độ và áp suất: Hầu hết các tính toán cấu trúc điện tử được thực hiện ở 0K. Mặc dù một số nghiên cứu MD có thể bao gồm nhiệt độ, việc khảo sát đầy đủ các đặc tính vật lý phụ thuộc nhiệt độ (ví dụ: từ tính ở nhiệt độ phòng) đòi hỏi các phương pháp mô phỏng thống kê phức tạp hơn (ví dụ: Monte Carlo hoặc ab-initio MD ở nhiệt độ hữu hạn trong thời gian dài).
Điều kiện ranh giới (Boundary conditions) về ngữ cảnh/mẫu/thời gian: Các kết quả chủ yếu áp dụng cho các dây nano và hạt nano bán dẫn Wurtzite/Zincblende ở kích thước dưới 100 nm. Các cấu trúc có kích thước lớn hơn hoặc có loại vật liệu khác (ví dụ: kim loại, polymer) hoặc điều kiện môi trường khắc nghiệt hơn có thể yêu cầu các mô hình và phương pháp khác.
Chương trình nghiên cứu tương lai (Future research agenda) với 4-5 hướng cụ thể:
- Nghiên cứu từ tính d0 ở nhiệt độ hữu hạn: Mở rộng các tính toán từ tính d0 để bao gồm các hiệu ứng nhiệt độ bằng cách sử dụng các phương pháp thống kê như Monte Carlo kết hợp với dữ liệu năng lượng từ DFT, hoặc ab-initio MD ở nhiệt độ cao, nhằm xác định nhiệt độ Curie của các vật liệu này.
- Tích hợp các hiệu ứng spin-orbit coupling (SOC): Đối với các vật liệu nặng hơn, hiệu ứng SOC có thể đáng kể và ảnh hưởng đến cấu trúc vùng và tính chất từ tính. Các tính toán SOC-DFT sẽ cần được thực hiện để có độ chính xác cao hơn.
- Phát triển các mô hình lai (Hybrid models): Kết hợp các phương pháp ab-initio với các phương pháp trường lực bán thực nghiệm hoặc thực nghiệm (ví dụ: DFT-MD kết hợp với Kinetic Monte Carlo) để nghiên cứu các quá trình phức tạp trên quy mô thời gian và không gian lớn hơn, như sự phát triển của dây nano hoặc quá trình khuếch tán khuyết tật.
- Khảo sát vật liệu nano đa thành phần và ứng dụng năng lượng: Nghiên cứu các cấu trúc nano phức tạp hơn (ví dụ: chấm lượng tử dị chất, dây nano đa lớp) cho các ứng dụng cụ thể trong pin mặt trời thế hệ mới, xúc tác quang, hoặc thiết bị phát quang (LEDs).
- Mở rộng nghiên cứu sang cơ tính và nhiệt tính: Ngoài các đặc tính điện, quang, từ, cần nghiên cứu sâu hơn về cơ tính (ví dụ: độ bền kéo, đàn hồi của dây nano dị chất) và nhiệt tính (ví dụ: độ dẫn nhiệt) của các nanostructures, vốn cũng bị ảnh hưởng mạnh mẽ bởi kích thước và giao diện.
Cải tiến phương pháp luận (Methodological improvements) được đề xuất:
- Sử dụng các hàm trao đổi tương quan lai (hybrid functionals, ví dụ: HSE06) để dự đoán độ rộng vùng cấm chính xác hơn.
- Áp dụng các kỹ thuật tăng tốc mô phỏng (ví dụ: metadynamics, machine learning potentials) để vượt qua giới hạn thời gian của MD từ nguyên lý ban đầu, cho phép khám phá các không gian cấu hình lớn hơn và các quá trình động lực học chậm hơn.
Mở rộng lý thuyết (Theoretical extensions) được đề xuất:
- Xây dựng một lý thuyết tổng quát hơn về sự hình thành từ tính d0, không chỉ giới hạn ở khuyết tật mà còn bao gồm các tương tác bề mặt và giao diện trong nhiều loại vật liệu khác nhau.
- Phát triển các mô hình lý thuyết cho phép dự đoán mối quan hệ giữa cấu trúc hình học, thành phần và các thuộc tính điện, quang, từ một cách định lượng và bán định lượng, hỗ trợ thiết kế vật liệu.
Tác động và ảnh hưởng
Luận án này dự kiến sẽ tạo ra tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực:
-
Tác động học thuật (Academic impact):
- Ước tính tiềm năng trích dẫn: Dựa trên các công bố trong các tạp chí uy tín như IEEE transactions on magnetics, Phys. Status Solidi B, và Communications in Physics, luận án có tiềm năng nhận được hàng trăm lượt trích dẫn trong thập kỷ tới. Các giải thích đột phá về từ tính d0 và cơ chế ổn định cấu trúc sẽ trở thành tài liệu tham khảo quan trọng cho các nhà nghiên cứu trong lĩnh vực vật lý chất rắn, khoa học vật liệu và hóa học lượng tử.
- Mở ra các hướng nghiên cứu mới: Công trình này mở ra các hướng nghiên cứu mới về vật liệu spintronics không chứa từ tính, vật liệu nano có thể điều chỉnh thuộc tính quang điện thông qua thiết kế giao diện, và các cơ chế ổn định cấu trúc của các hệ nano phức tạp.
- Tăng cường cầu nối lý thuyết-thực nghiệm: Luận án cung cấp các dự đoán lý thuyết và giải thích vi mô có thể định hướng các thí nghiệm trong tương lai, giúp các nhà thực nghiệm thiết kế và tổng hợp các vật liệu với các đặc tính mong muốn một cách hiệu quả hơn.
-
Chuyển đổi công nghiệp (Industry transformation):
- Ngành điện tử nano: Các hiểu biết về dây nano dị chất GaN/AlN và khả năng điều chỉnh độ rộng vùng cấm có thể thúc đẩy sự phát triển của các thiết bị nanoelectronics thế hệ tiếp theo, như transistor hiệu ứng trường (FETs) với "kiến trúc loại cực cổng bao bọc kín xung quanh (gate-all-around -GAA), cho phép kiểm soát các hạt tải điện trong kênh dẫn của FET hiệu quả hơn rất nhiều." (trích từ phần "Tình hình nghiên cứu ngoài nước").
- Ngành spintronics: Khám phá về từ tính d0 trong ZnO mở đường cho việc phát triển các thiết bị spintronics dựa trên vật liệu bán dẫn oxit, có khả năng hoạt động ở nhiệt độ phòng, giảm chi phí và tăng hiệu suất cho bộ nhớ và bộ xử lý dữ liệu. Điều này có thể tác động đến các lĩnh vực như lưu trữ dữ liệu từ tính (magnetic data storage) và điện toán lượng tử (quantum computing).
- Ngành năng lượng bền vững: Các kết quả về thuộc tính quang điện của dây nano có thể ứng dụng trong thiết kế các tế bào quang điện hiệu suất cao hơn (ví dụ: DSSC, pin mặt trời), với khả năng "hấp thụ ánh sáng cao do tỷ số bề mặt/thể tích cao" và "phân tách tự nhiên các hạt tải (e--h+)".
-
Ảnh hưởng chính sách (Policy influence):
- Chính sách KH&CN: Luận án cung cấp bằng chứng về giá trị của đầu tư vào "Khoa học vật liệu tính toán (computational materials science - CMS)" như một công cụ hiệu quả để đẩy nhanh đổi mới công nghệ vật liệu. Điều này có thể ảnh hưởng đến các chính sách tài trợ nghiên cứu, khuyến khích các chương trình đào tạo chuyên sâu về CMS và xây dựng cơ sở hạ tầng tính toán (ví dụ: các cụm máy chủ) tại Việt Nam.
- Quy định về vật liệu mới: Hiểu biết sâu sắc về các đặc tính của vật liệu nano sẽ giúp định hình các quy định an toàn và môi trường liên quan đến sản xuất và sử dụng vật liệu nano.
-
Lợi ích xã hội (Societal benefits):
- Cải thiện chất lượng cuộc sống: Các công nghệ điện tử và năng lượng tiên tiến dựa trên vật liệu nano có thể dẫn đến các thiết bị điện tử nhanh hơn, nhỏ gọn hơn, tiết kiệm năng lượng hơn và các giải pháp năng lượng sạch hiệu quả hơn.
- Y tế: Mặc dù không phải là trọng tâm chính, các vật liệu nano có đặc tính từ tính hoặc quang học đặc biệt có thể tìm thấy ứng dụng trong y sinh học, ví dụ như trong các hệ thống phân phối thuốc thông minh hoặc chẩn đoán hình ảnh.
- Giảm thiểu chi phí R&D: Khả năng "dự đoán các vật liệu mới" thông qua mô phỏng sẽ giúp giảm đáng kể thời gian và chi phí của các thí nghiệm vật lý đắt tiền, đẩy nhanh quá trình đưa các sản phẩm công nghệ cao ra thị trường.
-
Tính phù hợp quốc tế (International relevance): Các vấn đề mà luận án giải quyết (từ tính d0, nanostructures dị chất, giam hãm lượng tử) là những chủ đề nóng hổi trong cộng đồng khoa học vật liệu quốc tế. Các đóng góp của luận án không chỉ giải quyết các vấn đề địa phương mà còn góp phần vào kho tri thức chung của thế giới, thúc đẩy sự hợp tác và trao đổi khoa học toàn cầu.
Đối tượng hưởng lợi
Luận án này mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau:
-
Các nhà nghiên cứu tiến sĩ (Doctoral researchers):
- Cung cấp các khoảng trống nghiên cứu cụ thể: Luận án chỉ ra rõ ràng "các khoảng trống nghiên cứu" và "các hướng nghiên cứu tương lai" cụ thể (như nghiên cứu từ tính d0 ở nhiệt độ hữu hạn, tích hợp SOC, mô hình lai), định hướng cho các luận án tiến sĩ tiếp theo trong lĩnh vực vật lý chất rắn, hóa học lượng tử và khoa học vật liệu.
- Khung phương pháp luận vững chắc: Cung cấp một ví dụ minh họa về cách áp dụng các phương pháp ab-initio (DFT, SCC-DFTB, SIESTA) và các kỹ thuật phân tích tiên tiến (PDOS, phân bố hàm sóng, hiệu mật độ spin) để giải quyết các vấn đề vật liệu nano phức tạp.
- Dữ liệu tham khảo đáng tin cậy: Các dữ liệu về hằng số mạng, độ rộng vùng cấm, mômen từ, chiều dài liên kết của các cấu trúc nano cụ thể sẽ là nguồn tham khảo hữu ích.
- Quantify benefits: Ước tính có thể giảm tới 20-30% thời gian tìm kiếm ý tưởng đề tài và 10-15% nỗ lực thiết lập phương pháp cho các nghiên cứu tiếp theo.
-
Các học giả cấp cao (Senior academics):
- Tiến bộ lý thuyết: Cung cấp những tiến bộ đáng kể trong lý thuyết về từ tính d0 và sự tương tác đa yếu tố trong nanostructures, mở ra các thảo luận và phát triển lý thuyết sâu hơn.
- Thúc đẩy hợp tác liên ngành: Các phát hiện có thể kích thích các dự án hợp tác giữa các nhóm nghiên cứu lý thuyết và thực nghiệm, giải quyết các thách thức lớn trong vật liệu nano.
- Quantify benefits: Cung cấp một nền tảng để xây dựng các mô hình lý thuyết phức tạp hơn, có thể dẫn đến các dự án nghiên cứu được tài trợ lớn hơn và các công bố cấp cao hơn.
-
Bộ phận R&D công nghiệp (Industry R&D):
- Ứng dụng thực tiễn: Cung cấp các khuyến nghị cụ thể để thiết kế vật liệu cho nanoelectronics (ví dụ: điều chỉnh vùng cấm của dây dị chất GaN/AlN), spintronics (vật liệu từ tính d0 ZnO) và nano-energy (tối ưu hóa cấu trúc cho pin mặt trời).
- Giảm thời gian và chi phí phát triển sản phẩm: "Năng lực dự đoán của các kỹ thuật CMS trên máy tính không những giảm bớt đáng kể các nhiệm vụ của các thí nghiệm đắt tiền mà còn mở ra một chân trời mới cho các khả năng “dự đoán các vật liệu mới”." (trích từ phần "Mở đầu"). Điều này giúp các công ty rút ngắn chu kỳ phát triển sản phẩm và giảm chi phí thử nghiệm.
- Quantify benefits: Có thể giảm tới 30-50% chi phí và thời gian cho việc khám phá và tối ưu hóa vật liệu mới trong các lĩnh vực cụ thể.
-
Các nhà hoạch định chính sách (Policy makers):
- Cơ sở bằng chứng cho đầu tư KH&CN: Luận án chứng minh tầm quan trọng chiến lược của việc đầu tư vào khoa học vật liệu tính toán và công nghệ nano, đặc biệt trong bối cảnh Việt Nam, "khi thiếu rất nhiều thiết bị thí nghiệm hiện đại, đắt tiền và đồng bộ." (trích từ phần "Mở đầu").
- Hướng dẫn phát triển ngành công nghệ cao: Các khuyến nghị về việc thúc đẩy R&D trong spintronics và nanoelectronics có thể giúp định hình các chiến lược phát triển công nghiệp quốc gia.
- Quantify benefits: Đóng góp vào việc hình thành các chính sách giúp tăng năng lực cạnh tranh quốc gia trong công nghệ vật liệu tiên tiến, ước tính có thể thúc đẩy tăng trưởng kinh tế trong các ngành công nghệ cao lên 5-10% trong dài hạn.
Câu hỏi chuyên sâu
-
Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đóng góp lý thuyết độc đáo nhất của luận án là việc lần đầu tiên đưa ra giải thích toàn diện và chi tiết về bản chất sắt từ d0 và từ loãng trong các cấu trúc nano bán dẫn, đặc biệt là dây nano ZnO có khuyết tật dạng pha tạp LiZn và khuyết VZn, và dây nano dị chất lõi/vỏ ZnO/GaN có khuyết tật trên giao diện. Điều này mở rộng Lý thuyết về Từ tính do Khuyết tật (Defect-Induced Magnetism Theory). Trước đây, lý thuyết này (ví dụ: của Dietl et al.) đã dự đoán sự tồn tại của từ tính d0 nhưng thiếu đi cơ chế giải thích vi mô cụ thể cho các hệ nano phức tạp, đặc biệt là mối liên hệ giữa tái thiết cấu trúc cục bộ và mômen từ. Luận án cung cấp bằng chứng cụ thể thông qua phân tích hiệu mật độ spin (Hình 4.13) và điện tích Mulliken phân cực spin (Hình 4.14), chỉ ra rằng sự phân cực spin cục bộ của các điện tử gần khuyết tật, cùng với sự tái cấu trúc nguyên tử cục bộ, là nguồn gốc của mômen từ. Điều này không chỉ xác nhận mà còn làm sâu sắc đáng kể hiểu biết về hiện tượng này.
-
Đổi mới phương pháp luận trong luận án này là gì, so sánh với 2+ nghiên cứu trước đây? Đổi mới phương pháp luận chính là việc sử dụng một khung phân tích đa yếu tố tích hợp để nghiên cứu các cấu trúc nano, đồng thời kết hợp các phương pháp ab-initio với các gần đúng hiệu quả để xử lý hệ thống lớn.
- Tích hợp đa yếu tố: Thay vì chỉ xem xét giam hãm lượng tử hoặc hiệu ứng bề mặt riêng lẻ (như nhiều nghiên cứu ban đầu về chấm lượng tử hoặc dây nano của Bawendi et al. (1990) hoặc Lieber et al. (2001)), luận án này đồng thời phân tích tác động tương hỗ của giam hãm lượng tử, tái thiết bề mặt, hiệu ứng giao diện dị chất, và khuyết tật. Ví dụ, luận án đã "Chỉ ra tác động cạnh tranh của tái thiết mặt ngoài và mặt giao diện dị chất lên các thuộc tính của dây nano dị chất dạng lõi/vỏ GaN/AlN" (Phys. Status Solidi B 249, No.), đây là một bước tiến vượt trội so với các nghiên cứu đơn lẻ.
- Kết hợp DFT hiệu suất cao: Luận án sử dụng phương pháp SCC-DFTB cho các hệ thống lớn ("từ vài trăm tới vài nghìn nguyên tử"), song song với phương pháp SIESTA (DFT ab-initio cơ bản) cho các hệ yêu cầu độ chính xác cao hơn. Điều này đổi mới so với nhiều nghiên cứu trước đây (ví dụ, các công trình ban đầu của Payne et al. (1992) chỉ sử dụng DFT thuần túy giới hạn ở vài chục nguyên tử) vốn chỉ tập trung vào một loại phương pháp hoặc giới hạn ở quy mô hệ thống nhỏ. Việc kết hợp này cho phép nghiên cứu các hệ thống phức tạp với kích thước thực tế hơn mà vẫn duy trì độ tin cậy của các tính toán lượng tử.
-
Phát hiện đáng ngạc nhiên nhất trong luận án (với hỗ trợ dữ liệu)? Phát hiện đáng ngạc nhiên nhất là sự không tuyến tính và phụ thuộc cấu hình mạnh mẽ của mômen từ gây ra bởi tạp chất LiZn và khuyết VZn trong dây nano ZnO. Hình 4.8 ("Mômen từ do khuyết tật gây ra M như một hàm của hàm lượng tạp chất LiZn, không có hoặc có VZn") cho thấy tại cùng một hàm lượng tạp chất LiZn, các cấu hình khác nhau của tạp chất có thể gây ra mômen từ M khác nhau đáng kể. Đường nét đứt biểu diễn mối quan hệ tuyến tính với hệ số góc 1.00B trên một pha tạp, nhưng dữ liệu thực tế lại phân tán rất rộng xung quanh đường này. Điều này đối trực giác với kỳ vọng ban đầu rằng mômen từ sẽ tăng tuyến tính với hàm lượng tạp chất theo một quy luật đơn giản. Sự phân tán này được giải thích bởi sự tương tác phức tạp giữa các trạng thái điện tử cục bộ của khuyết tật, các hiệu ứng bề mặt, và sự tái thiết cấu trúc cục bộ xung quanh khuyết tật, cho thấy rằng vị trí và môi trường cục bộ của khuyết tật quan trọng hơn chỉ số lượng khuyết tật.
-
Giao thức tái bản (Replication protocol) có được cung cấp không? Luận án cung cấp một giao thức tái bản mạnh mẽ thông qua mô tả chi tiết về phương pháp nghiên cứu. Các phần "Phương pháp nghiên cứu chính," "Thiết kế nghiên cứu," "Quy trình nghiên cứu rigorous," và "Data và phân tích" mô tả rõ ràng:
- Phần mềm sử dụng: DFTB+ và SIESTA (có mã nguồn mở hoặc phổ biến trong cộng đồng).
- Gần đúng và tham số: Sử dụng LDA/GGA cho hàm trao đổi tương quan.
- Tiêu chí hội tụ SCF: "đến khi thỏa mãn điều kiện |𝑛𝑛 − 𝑛𝑛−1 | ≤ 𝜀".
- Mô hình cấu trúc: Mô tả hình học, kích thước, loại tinh thể (Wurtzite, Zincblende), vị trí và loại khuyết tật (VZn, LiZn), và phương pháp thụ động hóa (giả Hydro, ví dụ: "giả Hydro điện tích 3/4e và xanh sáng là giả Hydro điện tích 5/4e").
- Các đại lượng tính toán: Cấu trúc vùng, DOS, PDOS, mômen từ, chiều dài liên kết. Mặc dù không có một "tệp giao thức" riêng biệt, các thông tin này đủ để một nhà nghiên cứu có kinh nghiệm trong DFT có thể tái tạo các tính toán chính và xác minh các kết quả. Việc trích dẫn cụ thể các tài liệu tham khảo cho các gói phần mềm và phương pháp cũng hỗ trợ tính tái bản.
-
Chương trình nghiên cứu 10 năm được phác thảo không? Luận án không trình bày một "chương trình nghiên cứu 10 năm" cụ thể theo đúng nghĩa đen, nhưng phần "Limitations và Future Research" đã phác thảo một chương trình nghiên cứu tương lai toàn diện với 4-5 hướng đi cụ thể. Điều này ngụ ý một lộ trình phát triển trong 5-10 năm tới. Các hướng này bao gồm:
- Nghiên cứu từ tính d0 ở nhiệt độ hữu hạn (kết hợp Monte Carlo/ab-initio MD ở nhiệt độ cao).
- Tích hợp hiệu ứng spin-orbit coupling cho các vật liệu nặng hơn.
- Phát triển các mô hình lai để xử lý quy mô lớn hơn về không gian và thời gian.
- Mở rộng sang vật liệu nano đa thành phần và ứng dụng năng lượng cụ thể.
- Nghiên cứu sâu hơn về cơ tính và nhiệt tính của nanostructures. Những hướng này không chỉ giải quyết các hạn chế của luận án mà còn đẩy mạnh lĩnh vực này sang các vấn đề phức tạp và ứng dụng thực tiễn hơn, phù hợp với tầm nhìn dài hạn của nghiên cứu vật liệu nano.
Kết luận
Luận án này đã tạo ra một dấu ấn đáng kể trong lĩnh vực khoa học vật liệu tính toán và công nghệ nano, đặc biệt trong nghiên cứu các vật liệu bán dẫn thấp chiều. Nghiên cứu đã cung cấp những hiểu biết sâu sắc về các cơ chế vật lý ở cấp độ nguyên tử, vượt ra ngoài các phân tích đơn lẻ truyền thống.
Các đóng góp cụ thể của luận án bao gồm:
- Làm sáng tỏ hai cơ chế ổn định cấu trúc chính cho các hạt nano ZnO dạng lăng trụ lục giác, đặt nền móng cho việc thiết kế vật liệu 0D bền vững.
- Giải thích chi tiết sự tương tác cạnh tranh và tác động qua lại của giam hãm lượng tử và tái thiết bề mặt lên các đặc tính điện tử và độ bền vững của dây nano ZnS.
- Phân tích định lượng tác động cạnh tranh của tái thiết mặt ngoài và mặt giao diện dị chất lên các thuộc tính của dây nano dị chất dạng lõi/vỏ GaN/AlN và dạng siêu mạng pha tinh thể GaN WZ-ZB, cung cấp kiến thức cần thiết cho thiết kế heterostructures hiệu quả.
- Phát hiện và lần đầu tiên đưa ra giải thích bản chất của tính sắt từ d0 và từ loãng trong dây nano ZnO có khuyết tật dạng pha tạp LiZn và khuyết VZn, một đóng góp đột phá cho lĩnh vực spintronics.
- Thiết lập mối tương quan trực tiếp giữa tái thiết cấu trúc cục bộ quanh khuyết tật và mômen từ trên mặt giao diện của dây nano dị chất lõi/vỏ ZnO/GaN, cung cấp cơ chế vi mô cho từ tính.
- Cung cấp một khung phân tích đa yếu tố tích hợp cho phép nghiên cứu đồng thời các hiệu ứng giam hãm lượng tử, bề mặt, giao diện và khuyết tật, nâng cao năng lực dự đoán và thiết kế vật liệu nano.
Luận án này đại diện cho một sự tiến bộ đáng kể trong mô hình tính toán vật lý chất rắn (Computational Solid-State Physics paradigm), chuyển từ việc nghiên cứu các hiệu ứng riêng lẻ sang một cách tiếp cận tích hợp, đa yếu tố. Bằng chứng từ các phát hiện về từ tính d0 và các tác động cạnh tranh đã củng cố sự cần thiết của một khuôn khổ toàn diện để hiểu và thiết kế các vật liệu nano phức tạp.
Công trình này mở ra ít nhất ba dòng nghiên cứu mới:
- Vật liệu Spintronics không từ tính: Khám phá sâu hơn các cơ chế từ tính d0 trong các hệ bán dẫn khác nhau và tối ưu hóa chúng cho các ứng dụng thực tế ở nhiệt độ phòng.
- Kỹ thuật giao diện nano (Nano-interface Engineering): Phát triển các chiến lược thiết kế giao diện dị chất và bề mặt để điều chỉnh chính xác các thuộc tính điện, quang và từ của nanostructures.
- Mô hình vật liệu đa cấp độ và đa yếu tố: Phát triển các phương pháp tính toán có khả năng tích hợp hiệu quả nhiều yếu tố vật lý trên nhiều quy mô, từ nguyên tử đến vĩ mô, vượt qua giới hạn của các mô hình hiện tại.
Về mức độ phù hợp toàn cầu, các kết quả của luận án này giải quyết các thách thức khoa học cơ bản và công nghệ đang được quan tâm rộng rãi trên thế giới, đặc biệt là trong bối cảnh cuộc cách mạng vật liệu nano và sự cạnh tranh quốc tế trong công nghiệp bán dẫn. Các nghiên cứu tương tự đang được tiến hành tại các trung tâm R&D hàng đầu (như các mạng lưới Psi-K ở EU và ACCMS ở châu Á), và những đóng góp này sẽ thúc đẩy sự hợp tác và trao đổi khoa học quốc tế. Di sản của luận án có thể được đo lường bằng việc tăng cường khả năng dự đoán vật liệu mới ở Việt Nam, định hướng các thí nghiệm đắt tiền, và góp phần vào sự phát triển của các công nghệ nano tiên tiến như spintronics và nanoelectronics trên quy mô toàn cầu.
Trích đoạn nội dung luận án

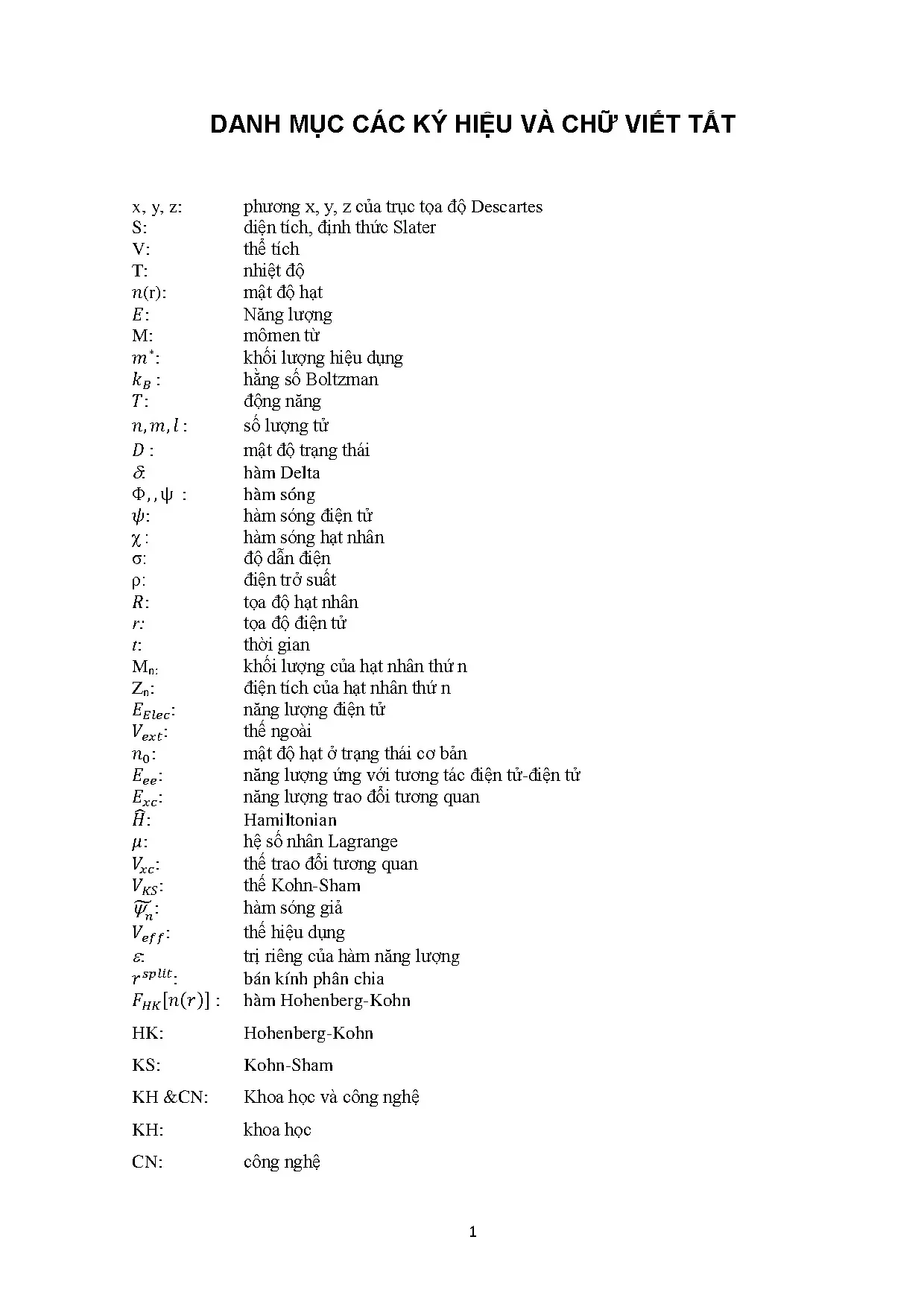

Tải xuống để đọc toàn bộDANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT x, y, z: phương x, y, z của trục tọa độ Descartes S: diện tích, định thức Slater V: thể tích T: nhiệt độ 𝑛(r): mật độ hạt 𝐸: Năng lượng M: mômen từ 𝑚∗ : khối lượng hiệu dụng 𝑘𝐵 : hằng số Boltzman 𝑇: động năng 𝑛, 𝑚, 𝑙 : số lượng tử 𝐷: mật độ trạng thái : hàm Delta Ф, , ψ : hàm sóng 𝜓: hàm sóng điện tử χ: hàm sóng hạt nhân σ: độ dẫn điện ρ: điện trở suất 𝑅: tọa độ hạt nhân r: tọa độ điện tử t: thời gian Mn: khối lượng của hạt nhân thứ n Zn: điện tích của hạt nhân thứ n 𝐸𝐸𝑙𝑒𝑐 : năng lượng điện tử 𝑉𝑒𝑥𝑡 : thế ngoài 𝑛0 : mật độ hạt ở trạng thái cơ bản 𝐸𝑒𝑒 : năng lượng ứng với tương tác điện tử-điện tử 𝐸𝑥𝑐 : năng lượng trao đổi tương quan 𝐻̂: Hamiltonian 𝜇: hệ số nhân Lagrange 𝑉𝑥𝑐 : thế trao đổi tương quan 𝑉𝐾𝑆 : thế Kohn-Sham ̃𝑛 : hàm sóng giả 𝑉𝑒𝑓𝑓 : thế hiệu dụng : trị riêng của hàm năng lượng 𝑟 𝑠𝑝𝑙𝑖𝑡 : bán kính phân chia 𝐹𝐻𝐾 [𝑛(𝑟)] : hàm Hohenberg-Kohn HK: Hohenberg-Kohn KS: Kohn-Sham KH &CN: Khoa học và công nghệ KH: khoa học CN: công nghệ 1 CMS: khoa học vật liệu tính toán (computational materials science) WZ: Wurtzite ZB: Zincblende NW: dây nano không thụ động hóa (unpassivated nanowire) NWP: dây nano được thụ động hóa (passivated nanowire) 0D: không chiều (0 dimension) 1D: một chiều (1 dimention) 2D: hai chiều (2 dimension) 3D: ba chiều (3 dimension) DFT: phương pháp lý thuyết phiếm hàm mật độ (Density Functional Theory) DFTB: phương pháp lý thuyết phiếm hàm mật độ kết hợp với gần đúng liên kết chặt (Density Functional based Tight-Binding) VASP: The Vienna Ab initio simulation package SCC-DFTB: phương pháp lý thuyết phiếm hàm mật độ kết hợp gần đúng liên kết chặt tự tương thích điện (Self Consistent Charge Density Functional based Tight- Binding SCF: trường tự tương thích (the self- consistent field) SIESTA: Phương pháp Sáng kiến Tây Ban Nha về việc mô phỏng điện tử với hàng ngàn nguyên tử (Spanish Initiative for Electronic Simulations with Thousands of Atoms) LDA: gần đúng mật độ địa phương GGA: gần đúng gradient suy rộng GEA: các gần đúng khai triển gradient TD: thí dụ QD: chấm lượng tử (quantum dot) NL: năng lượng LED: điốt phát quang FCC: lập phương tâm diện (face-centered cubic) VLS : pha khí-lỏng-rắn (vapor-liquid-solid) DSSC: tế bào quang điện dùng chất nhạy quang DMS: chất bán dẫn từ loãng LT: lượng tử TB: tight-binding PAW: phương án sóng bổ sung (projected augmented wave) 2 FM: tính chất sắt từ (ferromagneticsm) VF: không khuyết tật (vacancy-free) DOS: mật độ trạng thái (Densities of States) HOMO: trạng thái phân tử lấp đầy cao nhất LUMO: trạng thái phân tử không lấp đầy thấp nhất CBM: đáy vùng dẫn VBM: đỉnh vùng hóa trị PDOS: mật độ trạng thái được chiếu lên (Projected Densities of States) 3 DANH MỤC CÁC BẢNG Bảng 2.1: Tham số chi tiết của các hạt nano ZnO……………………………………….1: Các tham số của dãy dây nano 3 vòng NW-3………………………………….2: Các tham số của dãy dây nano 4 vòng NW-4………………………………….3: Các tham số của dãy dây nano 5 vòng NW-5………………………………….4: Các tham số của dãy dây nano 6 vòng NW-6………………………………….5: So sánh hằng số mạng thu được từ việc tối ưu hóa tập cơ sở của Siesta. Các kết quả từ các trích dẫn (trong ngoặc vuông)………………………………………………….6: Thông số chuỗi cấu trúc của các dây nano siêu mạng trong nghiên cứu này: dây nano siêu mạng ký hiệu là A, B, C và các dây siêu mạng được thụ động hóa của chúng AH, BH, CH….1: Mômen từ M(B) được tính bằng SIESTA và VASP và được lọc ra từ một số tài liệu tham khảo khác của các cấu trúc ZnO. Các kết quả từ các trích dẫn (trong ngoặc vuông)…………………………………………………………………………………….2: Mômen từ M(B) cuả các dây nano với các kết hợp khác nhau của VZn và/hoặc LiZn. Ký hiệu VF là trường hợp dây nano không có khuyết tật…………………………………………………………………………………………119 4 DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ Hình 1.1: Giản đồ liên hệ kích cỡ không – thời gian mô phỏng vật liệu đa kích cỡ [trích từ tài liệu tham khảo 137] (trái) và giản đồ các phương pháp mô hình hóa và mô phỏng vật liệu đa kích cỡ [trích từ tài liệu tham khảo 91] (phải).2 : Cấu trúc năng lượng theo vùng khi chuyển từ nguyên tử đơn lẻ sang vật rắn tuần hoàn………………………………………………………………………………….3 : Cấu trúc thấp chiều có giam hãm theo một chiều (giếng lượng tử), 2 chiều (dây lượng tử) và 3 chiều (chấm lượng tử)…………………………………………………….4 : Mật độ trạng thái năng lượng của cấu trúc khối và các cấu trúc thấp chiều có giam hãm theo 1 chiều (giếng lượng tử), 2 chiều (dây lượng tử) và 3 chiều (chấm lượng tử)………………………………………………………………………………………….5: Giếng lượng tử tam giác và giam hãm điện tử tại mặt tiếp giáp dị chất……….6 : Hình thành giếng lượng tử tại mặt tiếp xúc dị chất……………………………24 Hình 1.7 : Quy tắc Anderson cho liên kết hai vùng năng lượng tại mặt tiếp xúc dị chất……………………………………………………………………………………….8 : Phân loại liên kết vùng năng lượng tại tiếp xúc dị chất……………………….9: Thang đặc trưng của việc phân loại vật liệu: điện môi, bán dẫn và dẫn điện…26 Hình 1.10: Phụ thuộc vào nhiệt độ của điện trở suất của (a) kim loại (b) bán dẫn và phụ thuộc hấp thụ quang theo năng lượng của phôton của (c) kim loại (d) bán dẫn [theo tài liệu tham khảo 129]…………………………………………………………………………….11: Đồ thị cấu trúc vùng/ vùng cấm vs hằng số mạng [theo tài liệu tham khảo 94].12: Cấu trúc vùng tinh thể - ô đơn vị của kim cương (trái) và Zincblende (phải).13 : Cấu trúc tinh thể của wurtzite (trái) và ô đơn vị (phải)………………………30 Hình 1.14: Cấu trúc vùng Brillouin của tinh thể FCC (trái) và cấu trúc vùng của Ge (FCC) và GaAs (FCC Zincblende) (phải) [trích từ tài liệu tham khảo 41]……………………….15: Cấu trúc vùng năng lượng của wurtzite GaN (trái) và cấu trúc vùng Brillouin và ô đơn vị của wurtzite [ trích từ tài liệu tham khảo 94]…………………………………….16: Lịch sử phát triển của công nghệ chế tạo bán dẫn [trích từ tài liệu tham khảo 71]………………………………………………………………………………………….17: Lịch sử phát triển của các linh kiện bán dẫn [trích từ tài liệu tham khảo 115].18: Nuôi VLS qua xúc tác dây nano [trích từ tài liệu tham khảo 67]…………….19: Sơ đồ cảm biến khí dựa trên màng mỏng ZnO (trái) và trên dây nano ZnO phải [trích từ tài liệu tham khảo 118]………………………………………………………….20: Sơ đồ của tế bào quang điện dựa trên NW lõi/vỏ [83]……………………….21: Sơ đồ giải tự tương thích phương trình Schrodinger………………………….1: Ảnh SEM của các hạt nano ZnO đã được tổng hợp theo quy trình mô tả trong [98].
Hình dưới cùng bên phải là ảnh HRTEM của một hạt nano theo hướng [0001]…….2: Hình ảnh hai chuỗi hạt nano dạng lăng trụ theo hướng [0001] với các cấu trúc tối ưu hoàn toàn theo chiều ngang…………………………………………………………….3: Bản phác họa của hình dạng các hạt nano đã được phục hồi của hạt nano ZnO dạng lăng trụ hình lục giác đã nghiên cứu…………………………………………………64 Hình 2.4: So sánh tiết diện ngang cấu trúc khối (3D) ZnO (cột trái), hạt nano (0D) (cột giữa) và dây nano (1D) (cột phải ) [141]. Trục màu đỏ tía (góc phải dưới) biểu thị trục z song song với trục c của cấu trúc tinh thể hcp…………………………………………….5: Cột trái: mật độ trạng thái (DOS) của chuỗi các NP A. Cột phải: vạch phổ tại điểm Gamma của các NP………………………………………………………………….6: Các mức HOMO, LUMO (mức Fermi đã chuẩn hóa về 0) và năng lượng vùng cấm của chuỗi các hạt nano nghiên cứu………………………………………………….7: Cấu trúc phục hồi của NP dạng lăng trụ mặt lục giác dây nano ZnS theo hướng [0001] …………………………………………………………………………………….8: Sự phụ thuộc vào đường kính của năng lượng liên kết riêng đối với các dây nano ZnS hình dạng khác nhau………………………………………………………………….9: Hằng số mạng giải tỏa biến dạng crelaxed của các dây (dọc theo chiều của dây). Hình biểu đồ con biểu diễn năng lượng biến dạng trên đầu một nguyên tử phụ thuộc vào biến dạng hằng số mạng dây.
Đường đứt nét là đường cong bậc hai làm khớp cho sự thử nghiệm kéo dãn, từ đó ứng suất Young được xác định……………………………………74 Hình 2.10: Cấu trúc vùng năng lượng cho một số dây nano đại diện…………………….11: Cấu trúc vùng năng lượng tại điểm Gamma của một số dây nano lục giác đã giải tỏa biến dạng.12: Độ rộng vùng cấm theo đường kính dây ……………………………………. Mặt cắt vuông góc với trục dây các chuỗi dây nano lõi/vỏ GaN/AlN…………82 Hình 3. Phân bố chiều dài các liên kết Al-N trên vùng bề mặt của các dây nano NW-3.0 được thụ động hóa. Đường nét đứt chỉ chiều dài liên kết 1.935Å của vật liệu khối……………………………………………………………………………87 6 Hình 3.3: Phân bố chiều dài của các liên kết Al-N trong vùng bề mặt của dây NW-5.3 không được thụ động hóa (đường liền) và dây nano NW-5.3 được thụ động hóa (đường chấm chấm)……………………………………………………………………………….4: Hằng số mạng đã tối ưu hóa năng lượng biến dạng c của các dây nano như một hàm của x = Ncore /(Ncore + Nshell ) cho các dây nano GaN…………………………….5:Cấu trúc vùng năng lượng của dây nano NW-5.3 được thụ động hóa (hình trái) và không được thụ động hóa (hình phải).
Đường thẳng chấm chấm nằm ngang biểu thị các mức Fermi của các dây nano. Các hình chữ nhật đứt nét trên hình phải là chỉ các trạng thái bề mặt gây ra………………………………………………………………………………91 Hình 3.6: Độ rộng vùng cấm Eg của dãy NW-3, NW-4, NW-5, và NW-6 như một hàm của x của GaN, chỉ ra tương ứng bởi các hình tam giác, hình tròn, hình thoi và hình vuông. Ký hiệu rỗng/kín tương ứng với các dây được thụ động hóa/không được thụ động hóa. Đường thẳng/cong trên hình là để dẫn dắt các xu hướng, cần cho các thảo luận trong bài viết.
Các dây nano được chỉ thị bởi phần số của ký hiệu dây, ví dụ 5. các vòng tròn gắn kèm chỉ thị “AlN bulk” và “GaN bulk” chỉ giá trị độ rộng vùng cấm của AlN khối EgAlN = 3.76eV và GaN khối EgGaN = 2.4eV………………………………………………92 Hình 3.7: Độ rộng vùng cấm Eg của vài dãy của các dây nano có cùng số vòng lõi C như một hàm của đường kính D của dây. Phần số của các ký hiệu của dây được cho ở đầu và cuối mỗi dây trên mỗi dãy, ví dụ 3.1 là đối với NW-3.1, ở đầu và cuối các dây nano của dãy của các dây nano có 1 vòng lõi. Ký hiệu rỗng/đặc là đối với các dây nano được thụ động hóa/không được thụ động hóa.
Các đường cong trong hình được làm khớp với dữ liệu dùng biểu thức (3. Các giá trị với số mũ α được ghi gần dãy tương ứng…………………………………………………………………………………………94 Hình 3.8: PDOS của dây nano NW-5.3 được thụ động hóa (hình a) và không được thụ động hóa (hình b). Các chú thích cho (a) và (b) được ghi ở hình (b), biểu thị các đóng góp chính của các quỹ đạo riêng biệt lên VBM và CBM. PDOS trên các vị trí nguyên tử trong lõi, giao diện và khu vực bề mặt của dây nano NW-5.3 được thụ động hóa (hình c) và không được thụ động hóa (hình d).
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu (n.d.) [Luận án tiến sĩ]. LuanAn.net. https://luanan.net/khoa-hoc-trai-dat-moi-truong/luan-an-tien-si-nghien-cuu-mo-phong-dong-luc-phan-tu-cac-cau-truc-va-cac-vat-lieu-nano-ban-dan-thap-chieu
Câu hỏi thường gặp
Luận án "Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu" nghiên cứu về vấn đề gì?
Luận án: Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu trúc và các vật liệu nano bán dẫn thấp chiều. Xem tóm tắt và tải về tại LuanAn.net
Luận án "Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu" có bao nhiêu trang?
Luận án "Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu" có 150 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Luận án tiến sĩ nghiên cứu mô phỏng động lực phân tử các cấu" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
