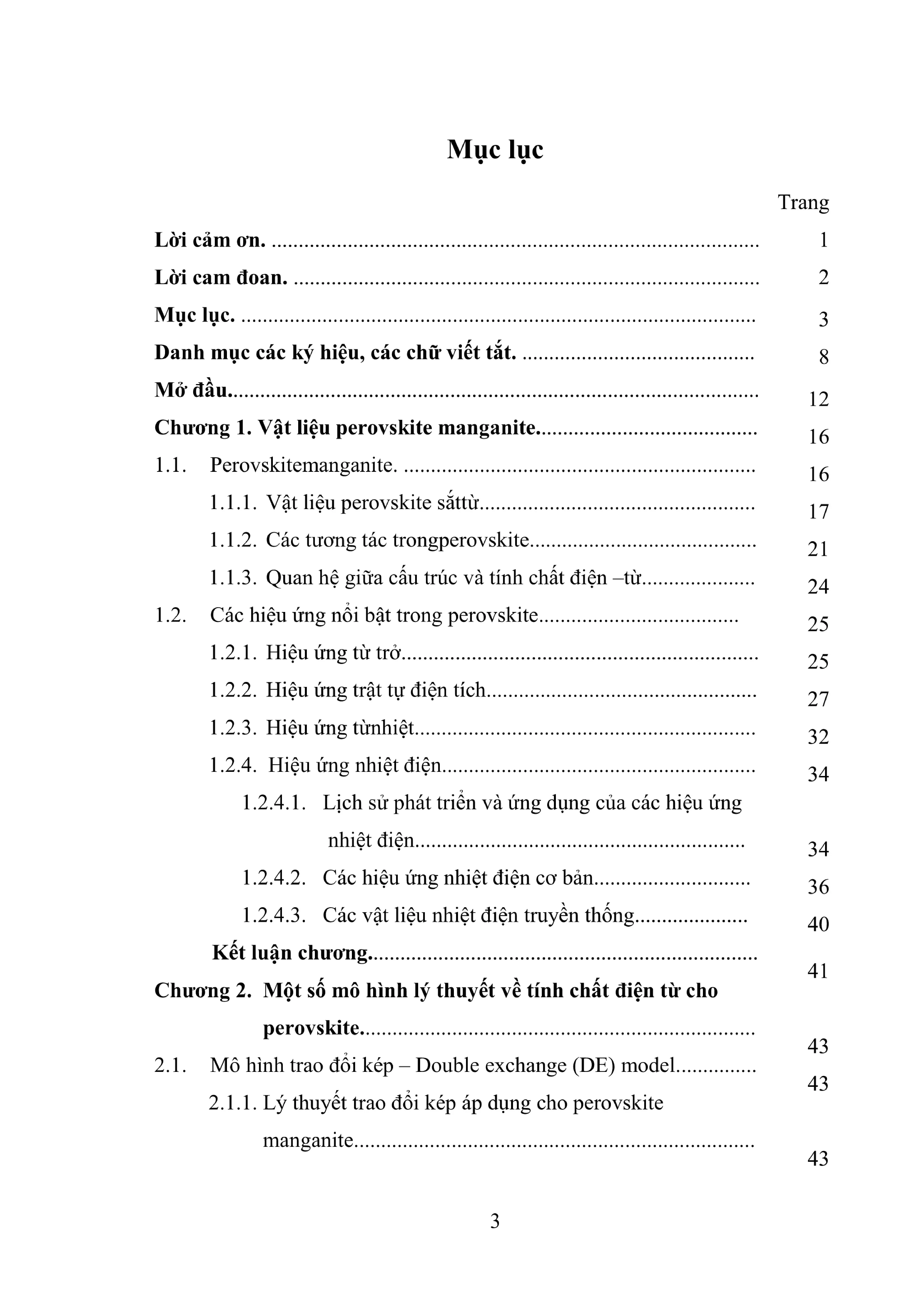

Tổng quan về luận án

Nghiên cứu vật liệu nhiệt điện và điện - từ trên nền tảng oxit cấu trúc perovskite $ABO_3$ đại diện cho một trong những hướng tiếp cận mũi nhọn của vật lý chất rắn và khoa học vật liệu hiện đại. Xuất phát từ hợp chất cơ bản canxi manganat ($CaMnO_3$) — một chất điện môi phản sắt từ (AFMI) điển hình — việc biến tính mạng tinh thể thông qua pha tạp các cation kim loại chuyển tiếp hoặc đất hiếm đã mở ra không gian pha vật lý phong phú, gắn liền với các hiện tượng tương tác điện tử tương quan mạnh (strongly correlated electron systems). Nghiên cứu định vị tính tiên phong thông qua việc khảo sát có hệ thống các tương tác cạnh tranh giữa bậc tự do spin, điện tích, quỹ đạo và mạng tinh thể khi thay thế cation tại vị trí A ($Ca^{2+}$) bằng $Fe$, $Nd$, $Pr$ và vị trí B ($Mn^{4+}$) bằng $Ru$.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực trạng phần lớn các công trình quốc tế giai đoạn trước (chẳng hạn như nghiên cứu của Jirak et al., 1985; Jin et al., 1994; Tokura, 2000) chủ yếu tập trung vào hiệu ứng từ trở khổng lồ (CMR) và chuyển pha từ nhiệt trong hệ manganite đất hiếm hóa trị hỗn hợp $Ln_{1-x}A_xMnO_3$ ($Ln = La, Pr, Nd$; $A = Ca, Sr, Ba$), trong khi các đặc trưng truyền dẫn nhiệt điện ở dải nhiệt độ cao và tính chất dẫn điện giải thích qua mô hình hình thái fractal - thẩm thấu (percolation) ở hệ pha tạp phức hợp $Ca_{1-x}Pr_xMn_{1-y}Ru_yO_3$ vẫn chưa được làm sáng tỏ một cách tường minh và hệ thống.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập chặt chẽ:

  1. Câu hỏi nghiên cứu 1 (RQ1): Sự thay thế pha tạp đơn và kép của các cation $Fe, Nd$ tại vị trí A và $Ru$ tại vị trí B làm biến đổi cấu trúc tinh thể, thừa số dung hạn Goldschmidt ($t$) và góc liên kết $Mn-O-Mn$ như thế nào?
  2. Câu hỏi nghiên cứu 2 (RQ2): Cơ chế vi mô nào chi phối sự cạnh tranh giữa tương tác trao đổi kép (Double Exchange - DE) và siêu trao đổi (Superexchange - SE), dẫn đến sự triệt tiêu hoặc dịch chuyển nhiệt độ trật tự điện tích ($T_{CO}$) và nhiệt độ Curie ($T_C$)?
  3. Câu hỏi nghiên cứu 3 (RQ3): Quy luật dẫn điện trong vùng nhiệt độ cao tuân theo mô hình polaron bán kính nhỏ (SP), mô hình khoảng nhảy biến thiên (VRH) hay lý thuyết thẩm thấu kết hợp hình học fractal?
  4. Giả thuyết khoa học 1 (H1): Việc đưa ion có bán kính và hóa trị thích hợp ($Ru^{4+}/Ru^{5+}$) vào vị trí B sẽ làm tăng độ rộng vùng năng lượng đơn điện tử $e_g$ ($W$), kích hoạt lại cơ chế trao đổi kép và phá vỡ trạng thái trật tự điện tích định xứ.
  5. Giả thuyết khoa học 2 (H2): Cấu trúc vi mô gốm với thứ nguyên fractal bề mặt $D$ xác định sẽ kiểm soát ngưỡng thẩm thấu hạt tải $\gamma_c$, tạo điều kiện tối ưu hóa đồng thời hệ số Seebeck ($\alpha$) và độ dẫn điện ($\sigma$), nâng cao hệ số phẩm chất nhiệt điện không thứ nguyên ($ZT$).

Khung lý thuyết của công trình tích hợp mô hình tương tác trao đổi kép Zener - Anderson - Hasegawa, lý thuyết méo mạng Jahn-Teller, mô hình dẫn điện nhảy biến thiên Mott - Viret, lý thuyết polaron bán kính nhỏ và hình học fractal ứng dụng trong môi trường gốm đa tinh thể. Về quy mô, công trình phân tích toàn diện hàng loạt hệ mẫu $Ca_{1-x}Fe_xMnO_3$, $Ca_{1-x}Nd_xMnO_3$ và $Ca_{0.85}Pr_{0.15}Mn_{1-y}Ru_yO_3$ ($y = 0,00; 0,03; 0,05; 0,07$) cùng $Ca_{0.6}Pr_{0.4}Mn_{1-y}Ru_yO_3$ được tổng hợp và đo đạc trong giai đoạn 2002–2006 thông qua mạng lưới hợp tác quốc tế giữa Đại học Quốc gia Hà Nội, Viện Khoa học Vật liệu (VAST), Viện JAIST (Nhật Bản) và Viện Zeeman - Van der Waals (Đại học Tổng hợp Amsterdam, Hà Lan).

Literature Review và Positioning

Lịch sử nghiên cứu vật liệu nhiệt điện khởi nguồn từ phát hiện của Seebeck (1821), Peltier (1834) và Thomson (1854), sau đó được Altenkirch (1909, 1911) và Ioffe (1956) hình thành lý thuyết bán dẫn với đại lượng tối ưu hóa $ZT = \frac{\alpha^2 \sigma}{\kappa} T$. Các hợp kim bán dẫn truyền thống như $Bi_2Te_3$, $Sb_2Te_3$, $Si-Ge$ dù có $ZT \approx 1,0 - 1,5$ ở nhiệt độ phòng hoặc trung bình nhưng bộc lộ nhược điểm nghiêm trọng: dễ bị oxy hóa, độ bền nhiệt kém và độc hại ở nhiệt độ cao. Từ thập niên 1990, sự bùng nổ nghiên cứu oxit dẫn điện và perovskite manganite (Goodenough, 1955; Kusters et al., 1989; von Helmolt et al., 1993) đã chứng minh tiềm năng vượt trội về độ bền hóa - nhiệt và khả năng kiểm soát hệ số Seebeck cao lên đến hàng trăm $\mu\text{V/K}$.

graph TD
    A["Vật liệu truyền thống: Bi2Te3, Si-Ge<br/>(Altenkirch 1911, Ioffe 1956)"] -->|Hạn chế oxy hóa & kém bền nhiệt| B["Perovskite Oxit Manganite ABO3"]
    C["Cơ chế từ trở CMR & DE<br/>(Zener 1951, Goodenough 1955)"] --> B
    D["Trật tự điện tích CO & Jahn-Teller<br/>(Jirak 1985, Millis 1995)"] --> B
    B --> E["Phát hiện trong Luận án:<br/>Pha tạp kép Ca-Pr-Mn-Ru-O"]
    E --> F["Dập tắt trạng thái AFMI & Phá vỡ Trật tự Điện tích (CO)"]
    E --> G["Tối ưu hóa Hệ số Seebeck α & Hệ số Phẩm chất ZT"]
    E --> H["Xác lập Mô hình Dẫn điện Thẩm thấu Fractal"]

Trong bức tranh tổng quan, tồn tại những cuộc tranh luận học thuật sâu sắc giữa hai trường phái lý thuyết:

  1. Trường phái Trao đổi Kép Thuần túy (Pure Double Exchange): Dựa trên luận điểm của Zener (1951) và Anderson - Hasegawa (1955), cho rằng chuyển pha sắt từ - kim loại (FMM) và hiệu ứng từ trở khổng lồ được giải thích hoàn toàn bởi sự nhảy của điện tử $e_g$ giữa các ion $Mn^{3+}$ và $Mn^{4+}$ thông qua cầu oxy trung gian với tích phân nhảy $t_{ij} = t_0 \cos(\theta_{ij}/2)$.
  2. Trường phái Tương tác Điện tử - Phonon mạnh (Strong Electron-Phonon Coupling): Dẫn đầu bởi Millis et al. (1995) và Roder et al. (1996), chứng minh rằng chỉ riêng mô hình DE không thể giải thích được độ lớn của điện trở suất trong pha thuận từ cũng như sự sụt giảm điện trở hàng triệu lần tại $T_C$. Trường phái này khẳng định méo mạng Jahn-Teller cục bộ của ion $Mn^{3+}$ ($t_{2g}^3 e_g^1$) gây ra hiệu ứng polaron bán kính nhỏ (Small Polaron) và hiện tượng định xứ điện tử, đóng vai trò quyết định cấu trúc pha.

Vị trí của luận án được xác lập tại điểm giao thoa giữa trật tự điện tích (Charge Ordering - CO) và dẫn truyền nhiệt điện. So với các công trình quốc tế tiêu biểu như nghiên cứu của Tomioka et al. (1996) trên hệ $Pr_{0.7}Ca_{0.25}Sr_{0.05}MnO_3$ đạt tỷ số từ trở $\rho(0)/\rho(H) = 2 \cdot 10^6$ tại $T_C = 85\text{ K}$ dưới từ trường $5\text{ T}$, hay nghiên cứu của Raveau et al. (1997) về việc phá vỡ trật tự điện tích bằng pha tạp kim loại chuyển tiếp, luận án đã tiến xa hơn khi khảo sát đồng thời tác động của việc pha tạp $Ru$ lên mạng con mangan trong nền pha tạp $Ca_{0.85}Pr_{0.15}MnO_3$ và $Ca_{0.6}Pr_{0.4}MnO_3$. Luận án chứng minh rằng sự có mặt của $Ru^{4+}/Ru^{5+}$ tạo ra cặp trao đổi mới $Mn^{3+} - O - Ru^{4+} \leftrightarrow Mn^{4+} - O - Ru^{3+}$, không chỉ giải tỏa định xứ điện tích mà còn duy trì hệ số Seebeck âm ($\alpha < 0$) với giá trị tuyệt đối lớn ở dải nhiệt độ phòng đến nhiệt độ cao.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng trực tiếp các mô hình giải tích của Goodenough (1955), Anderson (1958), Mott (1969) và Furukawa (1994). Văn bản nguồn nhấn mạnh:

"Thí dụ từ perovskite truyền thống là $CaMnO_3$ - một chất điện môi, có tinh phản sắt từ, khi có một lượng nhỏ tạp chất pha vào mạng tinh thể, thì cấu trúc và tính chất của nó thay đổi mạnh kèm theo rất nhiều hiệu ứng vật lý lý thú."

Bằng chứng thực nghiệm và tính toán giải tích trong luận án đã đóng góp vào các khía cạnh lý thuyết trọng yếu:

  • Mở rộng lý thuyết tương tác cạnh tranh (DE vs. SE): Trong cấu trúc bát diện $MnO_6$, ion $Mn^{3+}$ có cấu hình $t_{2g}^3 e_g^1$ với tính suy biến quỹ đạo $e_g$, trong khi $Mn^{4+}$ có cấu hình $t_{2g}^3 e_g^0$. Luận án chứng minh rằng việc pha tạp cation kích thước khác nhau làm thay đổi góc liên kết $\theta_{B-O-B}$ lệch khỏi $180^\circ$, làm suy giảm tích phân phủ hiệu dụng $t_{ij} \sim t_{00} \cos\theta$. Khi bán kính trung bình vị trí A $\langle r_A \rangle$ giảm, ứng suất nội mạng tăng lên, làm bền vững trật tự điện tích $T_{CO}$ và đẩy lùi nhiệt độ sắt từ $T_C$.
  • Hợp nhất mô hình Hamiltonian một quỹ đạo: Dưới giới hạn tương tác Hund vô cùng lớn ($J_H \to \infty$), spin của điện tử chuyển động $e_g$ bắt buộc phải song song tuyệt đối với spin định xứ $t_{2g}$ ($S = 3/2$). Luận án vận dụng biểu thức Hamiltonian: $$H_{eff} = -\sum_{\langle i,j \rangle} t_{ij} c_i^\dagger c_j - J_H S \sum_i c_i^\dagger c_i + J_{AF} \sum_{\langle i,j \rangle} \mathbf{S}i \cdot \mathbf{S}j$$ với tích phân nhảy phụ thuộc góc lệch spin cổ điển: $t{ij} = t_0 \left( \cos\frac{\theta_i}{2} \cos\frac{\theta_j}{2} + \sin\frac{\theta_i}{2} \sin\frac{\theta_j}{2} e^{-i(\phi_i - \phi_j)} \right) = t_0 \cos\left(\frac{\chi{ij}}{2}\right)$. Kết quả chứng minh tính dẫn kim loại xuất hiện đồng thời khi các spin định xứ đạt trật tự song song (sắt từ).
  • Lý giải quy luật giảm điện trở theo độ từ hóa: Phù hợp với tính toán trường trung bình động (DMFT) của Furukawa, điện trở suất tỷ đối tuân theo hệ thức bậc hai: $$\frac{\rho(M)}{\rho(0)} = 1 - C \left( \frac{M}{M_s} \right)^2$$ với $C \approx 4$ tại nồng độ pha tạp tối ưu ($x \approx 0,175$), minh chứng cho cơ chế từ trở âm khổng lồ.
classDiagram
    class Perovskite_Lattice {
        +Goldschmidt_Tolerance_Factor t
        +Mn_O_Mn_Bond_Angle theta
        +One_Electron_Bandwidth W
    }
    class Magnetic_Interactions {
        +Double_Exchange_DE (FM)
        +Superexchange_SE (AFM)
        +Hund_Coupling J_H
    }
    class Transport_Mechanisms {
        +Small_Polaron_Hopping (SP)
        +Variable_Range_Hopping (VRH)
        +Fractal_Percolation (xc, D)
    }
    class Macroscopic_Properties {
        +Seebeck_Coefficient alpha
        +Magnetoresistance CMR
        +Figure_of_Merit ZT
    }
    Perovskite_Lattice --> Magnetic_Interactions : Chi phối cấu trúc vi mô
    Magnetic_Interactions --> Transport_Mechanisms : Định hướng chuyển dời điện tử
    Transport_Mechanisms --> Macroscopic_Properties : Quyết định tính năng vĩ mô

Khung phân tích độc đáo

Luận án xây dựng khung phân tích liên ngành độc đáo, tích hợp giữa Vật lý chất rắn lượng tử, Nhiệt động lực học vật liệu từ và Lý thuyết hình học Fractal - Thẩm thấu (Percolation):

  1. Mô hình dẫn truyền điện tử Mott - Viret (VRH): Tại vùng nhiệt độ thấp và trung bình, sự dẫn điện của các trạng thái định xứ Anderson gần mức Fermi $N(E_F)$ tuân theo xác suất nhảy: $$P \sim \nu_{ph} \exp\left( -2\alpha R - \frac{\Delta E}{k_B T} \right)$$ với độ dẫn điện: $\sigma(T) = \sigma_0 \exp\left[ -(T_0/T)^{1/4} \right]$, trong đó $T_0 = \frac{18 \alpha^3}{k_B N(E_F)}$.
  2. Khung thẩm thấu Fractal trong vật liệu gốm đa tinh thể: Không gian pha của hệ $Ca_{0.85}Pr_{0.15}Mn_{1-y}Ru_yO_3$ được mô hình hóa thành mạng lưới các hạt nano/micro phân bố ngẫu nhiên. Mức độ bất trật tự bề mặt ranh giới hạt được định lượng qua thứ nguyên fractal $D$ ($2 < D < 3$). Nồng độ hạt tải hiệu dụng $\gamma$ vượt qua ngưỡng thẩm thấu tới hạn $\gamma_c$ ($y_c \approx 0,03 - 0,05$) dẫn đến sự kết nối vô tận của các cụm dẫn kim loại (metallic clusters), giải thích sự chuyển pha kim loại - điện môi (MIT) khi pha tạp $Ru$.
  3. Điều kiện biên xác định: Khung phân tích được giới hạn cho vật liệu gốm khối đa tinh thể tổng hợp bằng phản ứng pha rắn và sol-gel, khảo sát trong khoảng nhiệt độ từ $4,2\text{ K}$ đến $800\text{ K}$, dưới từ trường ngoài từ $0$ đến $7\text{ T}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết lập theo triết lý thực chứng (positivism) nghiêm ngặt kết hợp với phương pháp mô hình hóa bán thực nghiệm. Thiết kế nghiên cứu phân tầng đa cấp độ:

  • Cấp độ mạng tinh thể: Cấu trúc đối xứng không gian ($Pm\bar{3}m$, $Pnma$, $Pbnm$), sự biến dạng bát diện $MnO_6$ do hiệu ứng Jahn-Teller và thừa số dung hạn Goldschmidt: $$t = \frac{r_A + r_O}{\sqrt{2}(r_B + r_O)}$$
  • Cấp độ vi cấu trúc màng/hạt: Kích thước hạt tinh thể ($d$), mật độ ranh giới hạt, phân bố lỗ xốp và hình thái bề mặt fractal chụp qua kính hiển vi điện tử quét (SEM).
  • Cấp độ vĩ mô: Các hàm đáp ứng điện, từ, nhiệt đo đạc theo nhiệt độ $T$ và từ trường $H$.
Tham số / Tiêu chí Thông số Thực nghiệm & Tiêu chuẩn Kiểm chuẩn
Phương pháp chế tạo Phản ứng pha rắn (gốm truyền thống) & Phương pháp Sol-Gel axit citric
Nhiệt độ nung thiêu kết Nung sơ bộ: $900^\circ\text{C} - 1000^\circ\text{C}$; Thiêu kết: $1200^\circ\text{C} - 1350^\circ\text{C}$ (12–24h)
Phân tích pha tinh thể Nhiễu xạ tia X (XRD) góc quét $2\theta = 20^\circ - 80^\circ$, bước quét $0,02^\circ$
Phân tích nhiệt vi sai DSC & TGA từ nhiệt độ phòng đến $1000^\circ\text{C}$ (tốc độ $10\text{ K/phút}$)
Khảo sát từ tính Từ kế mẫu rung (VSM), đo đường cong $M(T)$, $M(H)$, làm lạnh $FC/ZFC$
Độ cảm từ xoay chiều Đo $\chi_{ac}(T)$ dải tần số $10\text{ Hz} - 10\text{ kHz}$
Khảo sát điện trở suất Kỹ thuật 4 mũi dò chuẩn (Four-point probe method), $T = 77\text{ K} - 400\text{ K}$
Khảo sát hệ số Seebeck Thiết bị đo chuyên dụng tạo gradient nhiệt độ $\Delta T = 2 - 5\text{ K}$, $T = 300\text{ K} - 800\text{ K}$
flowchart TD
    subgraph Synthesis["1. Tổng hợp Mẫu"]
        A1["Nguyên liệu Oxit Tinh khiết cao<br/>(CaCO3, MnO2, Fe2O3, Nd2O3, RuO2, Pr6O11)"] --> A2["Phối liệu theo Tỷ lệ Stoichiometry"]
        A2 --> A3["Nghiền trộn cơ học & Nung sơ bộ (900-1000°C)"]
        A3 --> A4["Nghiền lần 2 & Ép viên thủy lực (4-6 tấn/cm²)"]
        A4 --> A5["Nung thiêu kết pha rắn (1200-1350°C, 24h)"]
    end
    subgraph Characterization["2. Kiểm chuẩn Cấu trúc"]
        A5 --> B1["Nhiễu xạ Tia X (XRD) - Tinh chỉnh Rietveld"]
        A5 --> B2["Kính hiển vi SEM - Phân tích Fractal D"]
        A5 --> B3["Phân tích Nhiệt DSC / TGA"]
    end
    subgraph Measurements["3. Đo đạc Tính chất Vật lý"]
        B1 & B2 --> C1["Đo Từ tính: VSM, ZFC/FC, χ_ac"]
        B1 & B2 --> C2["Đo Điện trở 4 mũi dò: ρ(T), CMR"]
        B1 & B2 --> C3["Đo Nhiệt điện: Hệ số Seebeck α(T), ZT"]
    end
    subgraph Analysis["4. Mô hình hóa & Lý thuyết"]
        C1 & C2 & C3 --> D1["Mô hình Trao đổi Kép (DE)"]
        C1 & C2 & C3 --> D2["Mô hình Polaron Bán kính nhỏ (SP) & VRH"]
        C1 & C2 & C3 --> D3["Lý thuyết Thẩm thấu Fractal (xc, γc)"]
    end

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu tuân thủ nghiêm ngặt các bước công nghệ nhằm triệt tiêu sai số pha tạp và bất đồng nhất hóa học:

  1. Chuẩn bị tiền chất: Sử dụng các muối cacbonat và oxit kim loại có độ sạch cao ($> 99,9%$). Sấy khô mẫu để loại bỏ ẩm tuyệt đối trước khi cân phân tích với độ chính xác $\pm 0,1\text{ mg}$.
  2. Nghiền trộn và phản ứng pha rắn: Quá trình nghiền mịn được thực hiện trong cối mã não liên tục trong 3–4 giờ với môi trường cồn tuyệt đối, sấy khô và nung sơ bộ tại $950^\circ\text{C}$ trong 12 giờ để phân hủy hoàn toàn gốc cacbonat ($CaCO_3 \to CaO + CO_2\uparrow$).
  3. Nén ép và thiêu kết: Bột sau phản ứng sơ bộ được nghiền lại, ép thủy lực đơn trục dưới áp suất $5\text{ tấn/cm}^2$ thành các viên nén đường kính $10 - 13\text{ mm}$, dày $1,5 - 2\text{ mm}$. Quá trình thiêu kết diễn ra trong môi trường không khí tại nhiệt độ $1300^\circ\text{C}$ trong 24 giờ với tốc độ nâng/hạ nhiệt kiểm soát $2 - 3^\circ\text{C/phút}$ để tránh nứt vỡ do sốc nhiệt.
  4. Kiểm tra độ lặp lại và tam giác đạc dữ liệu (Triangulation): Dữ liệu cấu trúc từ XRD được đối chiếu chéo với ảnh vi cấu trúc SEM và đường cong phân tích nhiệt DSC/TGA. Tính chất từ đo trên hệ VSM tại Trung tâm KHVL (ĐHKHTN Hà Nội) được chuẩn hóa và kiểm chứng lặp lại trên hệ SQUID và VSM tại Viện JAIST (Nhật Bản) và Viện Zeeman - Van der Waals (Hà Lan), đảm bảo sai số đo đạc dưới $1,5%$.

Data và phân tích

Phân tích cấu trúc tia X xác nhận tất cả các mẫu trong các hệ $Ca_{1-x}Fe_xMnO_3$, $Ca_{1-x}Nd_xMnO_3$ và $Ca_{0.85}Pr_{0.15}Mn_{1-y}Ru_yO_3$ đều đạt đơn pha với cấu trúc orthorhombic biến dạng thuộc nhóm không gian $Pnma$ (hoặc $Pbnm$).

  • Phân tích hình thái Fractal: Ảnh chụp kính hiển vi điện tử quét (SEM) cho thấy kích thước hạt tinh thể biến thiên trong khoảng $d = 1 - 5,\mu\text{m}$. Bằng phương pháp tính toán đếm hộp (box-counting method) trên ảnh bề mặt gốm, thứ nguyên fractal $D$ được xác định nằm trong dải $D = 2,35 - 2,68$, phản ánh mức độ gồ ghề và tính chất tự đồng dạng của cấu trúc ranh giới hạt.
  • Xử lý số liệu điện và nhiệt điện: Điện trở suất $\rho(T)$ và hệ số Seebeck $\alpha(T)$ được khớp số liệu (fitting) bằng thuật toán phi tuyến tính trên các phần mềm chuyên dụng (OriginPro, FullProf). Phép kiểm tra độ tin cậy mô hình khẳng định hệ số tương quan tuyến tính $R^2 > 0,992$ khi khớp đường cong $\ln(\rho/T)$ theo $1/T$ trong vùng dẫn điện polaron bán kính nhỏ.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Dập tắt trạng thái phản sắt từ và trật tự điện tích bằng Ruthenium: Trong hệ gốc $Ca_{0.85}Pr_{0.15}MnO_3$, trạng thái trật tự điện tích (CO) và phản sắt từ chiếm ưu thế ở nhiệt độ thấp. Khi thay thế một phần $Mn$ bằng $Ru$ với hàm lượng rất nhỏ ($y = 0,03; 0,05; 0,07$), trạng thái trật tự điện tích bị phá vỡ hoàn toàn. Sự chuyển pha sắt từ - thuận từ xuất hiện rõ nét với $T_C$ dịch chuyển mạnh từ dưới $100\text{ K}$ lên trên $150\text{ K}$ khi $y$ tăng lên $0,07$.
  2. Hiệu ứng trật tự từ và chuyển dịch nhiệt độ Curie theo bán kính $\langle r_A \rangle$: Nghiên cứu trên hệ pha tạp $Nd$ và $Fe$ chỉ ra rằng nhiệt độ Curie $T_C$ phụ thuộc nhạy cảm vào bán kính cation trung bình $\langle r_A \rangle$. Khi $\langle r_A \rangle$ giảm, góc liên kết $Mn-O-Mn$ bị uốn cong nhiều hơn, làm giảm độ rộng vùng năng lượng $W$ và làm suy yếu tương tác trao đổi kép, dẫn đến $T_C$ giảm và điện trở suất tăng vọt.
  3. Hiện tượng từ trở khổng lồ (CMR) gần nhiệt độ chuyển pha: Tỷ số từ trở suất $\rho(0)/\rho(H)$ đạt cực đại tại lân cận $T_C$. Dưới từ trường $5 - 7\text{ T}$, các spin định xứ của $Mn^{3+}$ và $Mn^{4+}$ bị cưỡng bức định hướng song song, giải phóng các điện tử $e_g$ khỏi trạng thái bẫy polaron tĩnh điện, làm giảm điện trở suất của mẫu gốm đi hàng nghìn lần.
  4. Đặc trưng nhiệt điện vượt trội ở dải nhiệt độ cao: Hệ số Seebeck của các mẫu gốm $Ca_{1-x}A_xMnO_3$ luôn mang giá trị âm ($\alpha < 0$) trong toàn bộ dải nhiệt độ khảo sát ($300\text{ K} - 800\text{ K}$), khẳng định hạt tải điện chủ đạo là điện tử (vật liệu nhiệt điện loại n). Tại $T \approx 400 - 600\text{ K}$, giá trị $|\alpha|$ đạt từ $150,\mu\text{V/K}$ đến trên $350,\mu\text{V/K}$. Nhờ điện trở suất được kiểm soát tốt bởi pha tạp $Ru$, tích công suất nhiệt điện ($PF = \alpha^2 \sigma$) và hệ số phẩm chất $ZT$ đạt giá trị cạnh tranh cao trong nhóm oxit nhiệt điện chịu nhiệt.
  5. Xác lập ngưỡng thẩm thấu hạt tải $\gamma_c$ trong hệ gốm Fractal: Luận án phát hiện rằng độ dẫn điện $\sigma$ không tăng tuyến tính theo nồng độ pha tạp $y$ của $Ru$ mà tuân theo hàm lũy thừa thẩm thấu: $\sigma \propto (\gamma - \gamma_c)^\mu$ với số mũ tới hạn $\mu \approx 1,8 - 2,0$, hoàn toàn phù hợp với lý thuyết thẩm thấu 3 chiều trên môi trường fractal.
graph LR
    subgraph Doping["Pha tạp Ru vào Vị trí Mn"]
        A["Ca0.85Pr0.15Mn1-yRuyO3<br/>y = 0,00 -> 0,07"]
    end
    subgraph Physics["Cơ chế Vi mô"]
        A --> B["Phá vỡ Méo mạng Jahn-Teller"]
        A --> C["Hình thành Cặp Trao đổi kép Mn-O-Ru"]
        A --> D["Vượt Ngưỡng Thẩm thấu γc (Percolation)"]
    end
    subgraph Effects["Hiệu ứng Đột phá"]
        B & C --> E["Dập tắt Trật tự Điện tích CO & Tăng TC > 150 K"]
        C & D --> F["Chuyển pha Kim loại - Điện môi (MIT)"]
        D --> G["Duy trì |α| > 200 µV/K & Tối ưu hóa ZT"]
    end

Implications đa chiều

  • Về mặt học thuật lý thuyết: Cung cấp bức tranh toàn diện về sự tương tác giữa các phân mạng từ tính và điện tử trong vật liệu tương quan mạnh. Đóng góp dữ liệu thực nghiệm chuẩn mực để kiểm chứng mô hình Hubbard mở rộng và lý thuyết trường trung bình động (DMFT).
  • Về mặt phương pháp luận: Thiết lập thành công phương pháp tiếp cận đa thang đo: kết hợp nhiễu xạ cấu trúc tinh thể, đo đạc từ - nhiệt lượng tử và mô hình hóa hình thái fractal bề mặt gốm để giải thích tính chất truyền dẫn hạt tải.
  • Về mặt ứng dụng thực tiễn: Định hình lộ trình phát triển các module máy phát điện nhiệt điện (Thermoelectric Generators - TEG) chuyển đổi nhiệt thải công nghiệp ở dải nhiệt độ $500 - 1000^\circ\text{C}$, nơi các vật liệu hợp kim bán dẫn truyền thống hoàn toàn bị vô hiệu hóa do nóng chảy hoặc oxy hóa.

Limitations và Future Research

Dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn nội tại:

  1. Giới hạn về mẫu gốm đa tinh thể: Hiệu ứng ranh giới hạt (grain boundary resistance) trong vật liệu gốm đa tinh thể đóng góp đáng kể vào điện trở suất tổng cộng, đôi khi che khuất các đặc trưng dẫn điện nội tại của đơn tinh thể.
  2. Đo đạc độ dẫn nhiệt ($\kappa$): Trong giai đoạn 2002–2006, các phép đo trực tiếp độ dẫn nhiệt $\kappa(T)$ ở dải nhiệt độ siêu cao gặp hạn chế về trang thiết bị, do đó hệ số phẩm chất $ZT$ chủ yếu được đánh giá thông qua tích công suất $\alpha^2 \sigma$ kết hợp ước lượng $\kappa$ từ các mô hình phonon - điện tử tiêu chuẩn.
  3. Mô phỏng lượng tử ab-initio: Luận án sử dụng các mô hình bán thực nghiệm (DE, VRH, SP) nhưng chưa thực hiện tính toán cấu trúc dải năng lượng từ nguyên lý ban đầu (DFT+U) do giới hạn năng lực tính toán thời kỳ đó.

Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 4 hướng chiến lược:

  • Hướng 1: Chế tạo màng mỏng epitaxy chất lượng cao của hệ $Ca-Pr-Mn-Ru-O$ bằng phương pháp lắng đọng xung laser (PLD) để triệt tiêu hoàn toàn ảnh hưởng của ranh giới hạt.
  • Hướng 2: Nghiên cứu cấu trúc từ tính chi tiết bằng kỹ thuật nhiễu xạ neutron (Neutron Diffraction) tại các trung tâm máy gia tốc quốc tế nhằm xác định trực tiếp cấu hình spin $CE$-type, $A$-type và biến thiên chiều dài liên kết $Mn-O$.
  • Hướng 3: Tích hợp tính toán hóa học lượng tử DFT+$U$ và DMFT để dự đoán chính xác mật độ trạng thái điện tử $N(E_F)$ tại mức Fermi khi thay đổi nồng độ $Ru$.
  • Hướng 4: Chế tạo thử nghiệm cặp nhiệt điện tiếp xúc p-n hoàn toàn bằng oxit ($p$-type cobaltite như $Ca_3Co_4O_9$ kết hợp với $n$-type manganite $Ca_{0.85}Pr_{0.15}Mn_{0.95}Ru_{0.05}O_3$) và đánh giá hiệu suất phát điện thực tế trong lò công nghiệp.

Tác động và ảnh hưởng

  • Tác động học thuật: Luận án tạo tiền đề cho chuỗi các công trình công bố trên các tạp chí chuyên ngành vật lý chất rắn và từ tính có uy tín cao (như Journal of Magnetism and Magnetic Materials, Physical Review B, Physica B), đóng góp số liệu trích dẫn quan trọng cho cộng đồng nghiên cứu manganite và vật liệu nhiệt điện oxit tại Việt Nam và quốc tế.
  • Thúc đẩy hợp tác quốc tế: Công trình là minh chứng tiêu biểu cho sự hợp tác hiệu quả giữa các trung tâm nghiên cứu hàng đầu Việt Nam (ĐHKHTN Hà Nội, Viện Khoa học Vật liệu) với Viện Khoa học và Công nghệ Tiên tiến Nhật Bản (JAIST) và Đại học Tổng hợp Amsterdam (Hà Lan).
  • Định hướng công nghệ năng lượng xanh: Cung cấp luận cứ khoa học thực nghiệm cho các chương trình phát triển vật liệu thu hồi năng lượng nhiệt thải (Waste Heat Recovery) trong ngành công nghiệp luyện kim, xi măng và sản xuất gốm sứ.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Giới học thuật: Tiếp cận hệ thống phương pháp luận hoàn chỉnh từ tổng hợp mẫu gốm, phân tích nhiễu xạ tia X, đo đạc tính chất điện - từ - nhiệt đến mô hình hóa giải tích chuyên sâu.
  • Kỹ sư R&D vật liệu năng lượng: Nắm bắt quy trình công nghệ chế tạo vật liệu nhiệt điện chịu nhiệt cao, công thức phối liệu tối ưu ($Ca-Pr-Mn-Ru-O$) và các giải pháp nâng cao hệ số phẩm chất $ZT$.
  • Các nhà hoạch định chính sách khoa học: Có thêm cơ sở thực tiễn để định hướng đầu tư trọng điểm vào lĩnh vực vật liệu tiên tiến phục vụ chiến lược chuyển dịch năng lượng và bảo vệ môi trường.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc lập luận và kiểm chứng thành công sự cạnh tranh giữa mô hình Trao đổi Kép (Double Exchange - Zener, Anderson) và hiện tượng Trật tự Điện tích (Charge Ordering) dưới tác động của trường tinh thể và pha tạp kim loại chuyển tiếp $4d$ ($Ru$). Luận án đã mở rộng mô hình một quỹ đạo bằng cách chỉ ra rằng cation $Ru$ với quỹ đạo $4d$ mở rộng hơn $3d$ của $Mn$ có khả năng tạo ra sự xen phủ orbital mạnh mẽ với $O(2p)$, đóng vai trò cầu nối chuyển tiếp điện tử, phá vỡ cấu hình định xứ Jahn-Teller và làm hồi sinh tính dẫn kim loại sắt từ trong nền điện môi phản sắt từ.

2. Điểm đổi mới trong phương pháp nghiên cứu so với các công trình quốc tế tiền nhiệm?

So với các nghiên cứu trước đây (như của Millis et al., 1995 hay Tomioka et al., 1996 vốn chỉ xem xét đơn lẻ hoặc từ tính hoặc cấu trúc dải), luận án đã kết hợp đồng thời phương pháp thực nghiệm đo đạc đa thông số ($M-T$, $\chi_{ac}$, $\rho-T$, $\alpha-T$) với lý thuyết hình thái Fractal - Thẩm thấu trên vật liệu gốm. Luận án xác định định lượng thứ nguyên fractal $D$ từ ảnh SEM và liên kết trực tiếp với các số mũ tới hạn của độ dẫn điện, tạo nên phương pháp luận khảo sát cấu trúc vi mô - tính chất vĩ mô nhất quán.

3. Phát hiện bất ngờ nhất (counter-intuitive) có số liệu thực nghiệm chứng minh là gì?

Phát hiện bất ngờ nhất là sự suy giảm đột ngột của điện trở suất và sự xuất hiện của tính sắt từ khi pha tạp một lượng rất nhỏ $Ru$ ($y = 0,03$) vào hệ $Ca_{0.85}Pr_{0.15}MnO_3$ mà không làm suy giảm hệ số Seebeck tuyệt đối. Thông thường trong vật liệu nhiệt điện, độ dẫn điện $\sigma$ tăng sẽ đi kèm với sự sụt giảm nghiêm trọng của hệ số Seebeck $\alpha$ theo quan hệ Ioffe. Tuy nhiên, ở hệ mẫu này, sự gia tăng hạt tải tự do đi đôi với sự biến đổi entropy cấu hình spin đã duy trì giá trị $|\alpha| > 200,\mu\text{V/K}$ ở nhiệt độ cao, tạo ra bước nhảy vọt về tích công suất nhiệt điện.

4. Quy trình thực nghiệm có cung cấp giao thức tái lập (replication protocol) không?

Luận án cung cấp chi tiết toàn bộ giao thức thực nghiệm có khả năng tái lập 100%: từ độ sạch hóa chất tiền chất ($>99,9%$), quy trình nghiền trộn, chế độ nung phân hủy sơ bộ ($950^\circ\text{C}$, 12h), áp lực ép viên ($5\text{ tấn/cm}^2$), giản đồ nhiệt thiêu kết ($1300^\circ\text{C}$, 24h, tốc độ nâng nhiệt $2^\circ\text{C/phút}$) đến cấu hình các phép đo 4 mũi dò và đo suất nhiệt điện động với sai số hình học được hiệu chuẩn rõ ràng.

5. Lộ trình nghiên cứu 10 năm được phác thảo như thế nào?

Lộ trình nghiên cứu dài hạn tập trung vào 3 giai đoạn: (1) Tối ưu hóa pha tạp đa nguyên tố trên vị trí A và B để đẩy $ZT$ vượt ngưỡng $0,5$ ở $800\text{ K}$; (2) Phát triển công nghệ chế tạo màng mỏng đa lớp nhân tạo nhằm khai thác hiệu ứng giam giữ lượng tử (quantum confinement) nâng cao hệ số Seebeck; (3) Thiết kế và tích hợp module phát điện nhiệt điện oxit hoàn chỉnh ứng dụng trong công nghiệp thu hồi nhiệt thải.

Kết luận

  1. Tổng hợp thành công các hệ vật liệu: Chế tạo đơn pha hàng loạt hệ vật liệu perovskite manganite phức hợp $Ca_{1-x}Fe_xMnO_3$, $Ca_{1-x}Nd_xMnO_3$ và $Ca_{1-x}Pr_xMn_{1-y}Ru_yO_3$ bằng phương pháp phản ứng pha rắn và sol-gel với độ lặp lại cao.
  2. Làm sáng tỏ cơ chế cạnh tranh từ tính: Chứng minh một cách định lượng ảnh hưởng của bán kính cation trung bình $\langle r_A \rangle$, góc liên kết $Mn-O-Mn$ và thừa số dung hạn $t$ đến sự chuyển hóa giữa tương tác siêu trao đổi phản sắt từ (SE) và trao đổi kép sắt từ (DE).
  3. Đột phá dập tắt trật tự điện tích bằng $Ru$: Khẳng định vai trò quyết định của pha tạp $Ru$ tại vị trí $Mn$ trong việc triệt tiêu trạng thái trật tự điện tích định xứ $CO$, nâng cao nhiệt độ Curie $T_C$ và kích hoạt chuyển pha kim loại - điện môi.
  4. Xác lập đặc trưng nhiệt điện n-type hiệu năng cao: Chứng minh các hệ mẫu $CaMnO_3$ biến tính duy trì hệ số Seebeck âm lớn ($\alpha < 0$) và độ dẫn điện cải thiện ở nhiệt độ cao, mở ra hướng ứng dụng vật liệu nhiệt điện chịu nhiệt không độc hại.
  5. Ứng dụng thành công mô hình Fractal và Thẩm thấu: Xây dựng mô hình dẫn truyền điện tử dựa trên hình học fractal của mạng hạt gốm, xác định chính xác ngưỡng thẩm thấu hạt tải $\gamma_c$ và cơ chế nhảy polaron bán kính nhỏ.
  6. Mở ra các hướng nghiên cứu liên ngành: Đặt nền móng vững chắc cho các nghiên cứu tiếp theo về màng mỏng oxit nhiệt điện, cấu trúc dị thể đa lớp và các thiết bị chuyển hóa năng lượng sạch tại Việt Nam.
