Tổng quan về luận án

Luận án này tiên phong trong việc giải quyết những thách thức cấp bách trong thiết kế anten cho các thiết bị đầu cuối di động thế hệ 4G và 5G, đặc biệt tập trung vào việc thu nhỏ kích thước và tăng cường độ cách ly trong các hệ thống anten đa ngõ vào đa ngõ ra (MIMO) thông qua việc ứng dụng các vật liệu có cấu trúc đặc biệt. Bối cảnh khoa học của nghiên cứu được đặt trong sự bùng nổ của truyền thông không dây, nơi các thiết bị di động ngày càng yêu cầu nhỏ gọn hơn nhưng lại phải tích hợp nhiều dịch vụ và công nghệ hơn (Bluetooth, Wifi, GPS, GSM, 5G, IoT), đòi hỏi anten phải có hiệu suất cao, kích thước nhỏ, băng thông rộng và khả năng MIMO [1], [2].

Research Gap CỤ THỂ: Nghiên cứu hiện có về anten kích thước nhỏ và anten MIMO đã đạt được nhiều thành tựu đáng kể. Tuy nhiên, một gap lớn vẫn tồn tại: "thiết kế các cấu trúc anten nhỏ gọn này thành cấu trúc anten MIMO với độ cách ly cao giữa các phần tử bức xạ vẫn còn là một miền nghiên cứu rộng lớn, đặc biệt trong xu thế phát triển công nghệ cho thiết bị đầu cuối di động thế hệ mới" [31]. Các giải pháp hiện tại thường yêu cầu sử dụng "một giải pháp cho giảm nhỏ cấu trúc anten và một giải pháp khác cho giảm tương hỗ" [1], [2], điều này làm cho thiết kế trở nên phức tạp và có thể hạn chế tính năng của từng giải pháp do sự tương tác không mong muốn. Cụ thể hơn, cấu trúc EBG đơn lớp có kích thước cell lớn, và việc giảm nhỏ kích thước chúng làm gia tăng độ phức tạp hoặc khó tối ưu [17], [50], [51]. Cấu trúc CRLH-TL, dù ưu việt trong giảm kích thước, lại gặp nhược điểm lớn về băng thông, thường không vượt quá 5% [15], [18], khiến chúng không phù hợp cho các ứng dụng băng rộng của 5G dưới 6GHz [101], [103]. Luận án này nhắm đến việc lấp đầy khoảng trống này bằng cách đề xuất các cấu trúc mới có khả năng cải thiện đồng thời nhiều tham số hiệu năng của anten (giảm kích thước, tăng độ cách ly, mở rộng băng thông, tạo đa băng) bằng một giải pháp tích hợp duy nhất, giảm độ phức tạp trong thiết kế và chế tạo.

Research Questions và Hypotheses:

  1. RQ1: Làm thế nào để một cấu trúc DGS đơn độc đáo có thể đồng thời đạt được việc giảm nhỏ kích thước anten, tạo anten đa băng và nâng cao độ cách ly trong các hệ thống anten MIMO phẳng cho truyền thông 4G/5G?
    • H1: Cấu trúc DGS kép hình chữ nhật được đặt đối xứng qua điểm tiếp điện và vuông góc với phương tiếp điện sẽ đồng thời giảm 50% kích thước anten, tạo đa băng, và đạt độ cách ly S12 < -20dB trong anten MIMO bằng cách biến đổi phân bố trường gần.
  2. RQ2: Làm thế nào để một cấu trúc EBG mới (DS-EBG) có thể giảm đáng kể kích thước cell, tăng cường độ cách ly, hệ số tăng ích và băng thông mà không làm suy giảm hiệu suất bức xạ trong các thiết kế anten MIMO?
    • H2: Cấu trúc dải chắn băng tần DS-EBG với hiệu ứng bức xạ hai mặt sẽ giảm đáng kể kích thước EBG, giảm sâu ảnh hưởng tương hỗ (S12 < -20dB), cải thiện hệ số tăng ích và mở rộng băng thông mà vẫn duy trì hiệu suất bức xạ cao.
  3. RQ3: Cấu trúc CRLH-TL có thể được thiết kế như thế nào để vượt qua hạn chế về băng thông cho các ứng dụng 5G băng rộng dưới 6GHz trong khi vẫn duy trì kích thước nhỏ gọn và độ cách ly cao trong cấu hình MIMO?
    • H3: Anten đa băng CRLH kết hợp phương pháp tiếp điện đồng phẳng (CPW) và cấu trúc đường biến đổi đều sẽ đạt được kích thước nhỏ gọn, băng thông rộng (>10%) cho 5G băng tần dưới 6GHz, và giảm sâu tương hỗ trong anten MIMO băng rộng 5G.

Theoretical Framework: Luận án dựa trên lý thuyết nền tảng của điện từ trường và truyền thông vô tuyến, đồng thời mở rộng ứng dụng của lý thuyết siêu vật liệu (metamaterial theory) với ba loại hình chính: cấu trúc dải chắn điện từ (EBG), cấu trúc mặt phẳng đất khuyết (DGS), và cấu trúc đường truyền dẫn siêu vật liệu điện từ phức hợp (CRLH-TL). Các mô hình mạch tương đương (equivalent circuit models) được sử dụng để phân tích nguyên lý hoạt động của các cấu trúc này, kết hợp với lý thuyết sóng bề mặt (surface wave theory) và ghép tương hỗ (mutual coupling) trong anten MIMO. Lý thuyết Bloch và đồ thị tán sắc (dispersion diagrams) được dùng để phân tích đặc tính dải chắn của EBG và các mode cộng hưởng của CRLH-TL.

Đóng góp đột phá với quantified impact: Luận án mang đến ba đóng góp đột phá chính:

  1. Cấu trúc DGS kép đa chức năng: Đề xuất "cấu trúc DGS kép không những làm giảm nhỏ kích thước anten mà còn nâng cao độ cách ly trong anten MIMO đơn băng, đa băng đồng thời tạo đa băng cho anten đa băng" [Phần "Những đóng góp chính của luận án"]. Cụ thể, cấu trúc này giúp giảm 50% kích thước anten bức xạ so với thiết kế truyền thống, đồng thời đạt độ cách ly S12 < -20dB (thậm chí -24dB theo kết quả thực nghiệm) cho anten MIMO với khoảng cách các phần tử chỉ 0.4λ [Hình 2.15, 2.19(b)]. Nó cũng cho phép hoạt động đa băng (ví dụ, 2.6GHz và 5.7GHz) với S11 < -30dB và băng thông lần lượt là 150MHz và 250MHz [Hình 2.22].
  2. Cấu trúc DS-EBG hiệu quả cao: Đề xuất "cấu trúc dải chắn băng tần DS-EBG, có thể giảm đáng kể kích thước của EBG nhờ hiệu ứng bức xạ hai mặt mà vẫn đơn giản trong thiết kế, chế tạo, ứng dụng làm giảm sâu ảnh hưởng tương hỗ giữa các phần tử bức xạ trong anten MIMO. Bên cạnh đó, cấu trúc này có thể cải thiện hệ số tăng ích, mở rộng băng thông cho thiết kế anten. Đặc biệt, cấu trúc DS-EBG không làm suy giảm hiệu suất bức xạ của anten" [Phần "Những đóng góp chính của luận án"]. Đây là một bước tiến quan trọng vì các EBG truyền thống thường gặp khó khăn trong việc giảm kích thước mà không làm tăng độ phức tạp hoặc suy giảm hiệu suất [17], [55].
  3. Anten CRLH băng rộng cho 5G dưới 6GHz: Đề xuất "anten đa băng CRLH kết hợp với phương pháp tiếp điện đồng phẳng CPW, đạt kích thước nhỏ gọn, băng thông rộng, ứng dụng cho truyền thông băng rộng 5G băng tần dưới 6GHz" [Phần "Những đóng góp chính của luận án"]. Kết hợp này giải quyết nhược điểm lớn về băng thông (<5%) của anten CRLH ZOR truyền thống [96], [100], [102], đạt được băng thông lên tới 10.3% hoặc thậm chí 15.1% trong các nghiên cứu gần đây sử dụng CPW [101], [104], làm cho chúng trở nên khả thi cho các ứng dụng băng rộng của 5G. Đồng thời, đề xuất cấu trúc đường biến đổi đều giúp giảm sâu tương hỗ cho anten MIMO băng rộng 5G.

Scope và Significance: Phạm vi nghiên cứu tập trung vào các anten đơn và anten MIMO sử dụng công nghệ planar, có cấu trúc đơn giản, dễ chế tạo. Các băng tần chủ đạo được nhắm đến là cho truyền thông 4G (băng 2.6GHz, 3.5GHz) và 5G (băng tần milimet 28GHz, 38GHz, và băng tần dưới 6GHz 3.5GHz, 5GHz). Quy trình nghiên cứu kết hợp lý thuyết, mô phỏng (sử dụng phần mềm CST), chế tạo mẫu và đo lường thực nghiệm để đảm bảo độ tin cậy. Nghiên cứu này có ý nghĩa khoa học sâu sắc khi góp phần phát triển kiến trúc anten mới, cấu trúc giảm tương hỗ mới, và đi sâu vào hướng nghiên cứu anten sử dụng vật liệu có cấu trúc đặc biệt nhằm tạo ra anten kích thước nhỏ, độ cách ly cao, băng thông rộng cho thiết bị di động. Về thực tiễn, các cấu trúc anten và giảm tương hỗ được đề xuất có thể ứng dụng trực tiếp cho thiết bị đầu cuối di động trong hệ thống thông tin vô tuyến 4G/5G, mở ra tiềm năng cho các sản phẩm thương mại.

Literature Review và Positioning

Các nghiên cứu về anten kích thước nhỏ và kỹ thuật đa anten (MIMO) đã phát triển mạnh mẽ cùng với công nghệ truyền thông không dây. Luận án này tổng hợp các dòng nghiên cứu chính và định vị những đóng góp độc đáo của mình.

Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể:

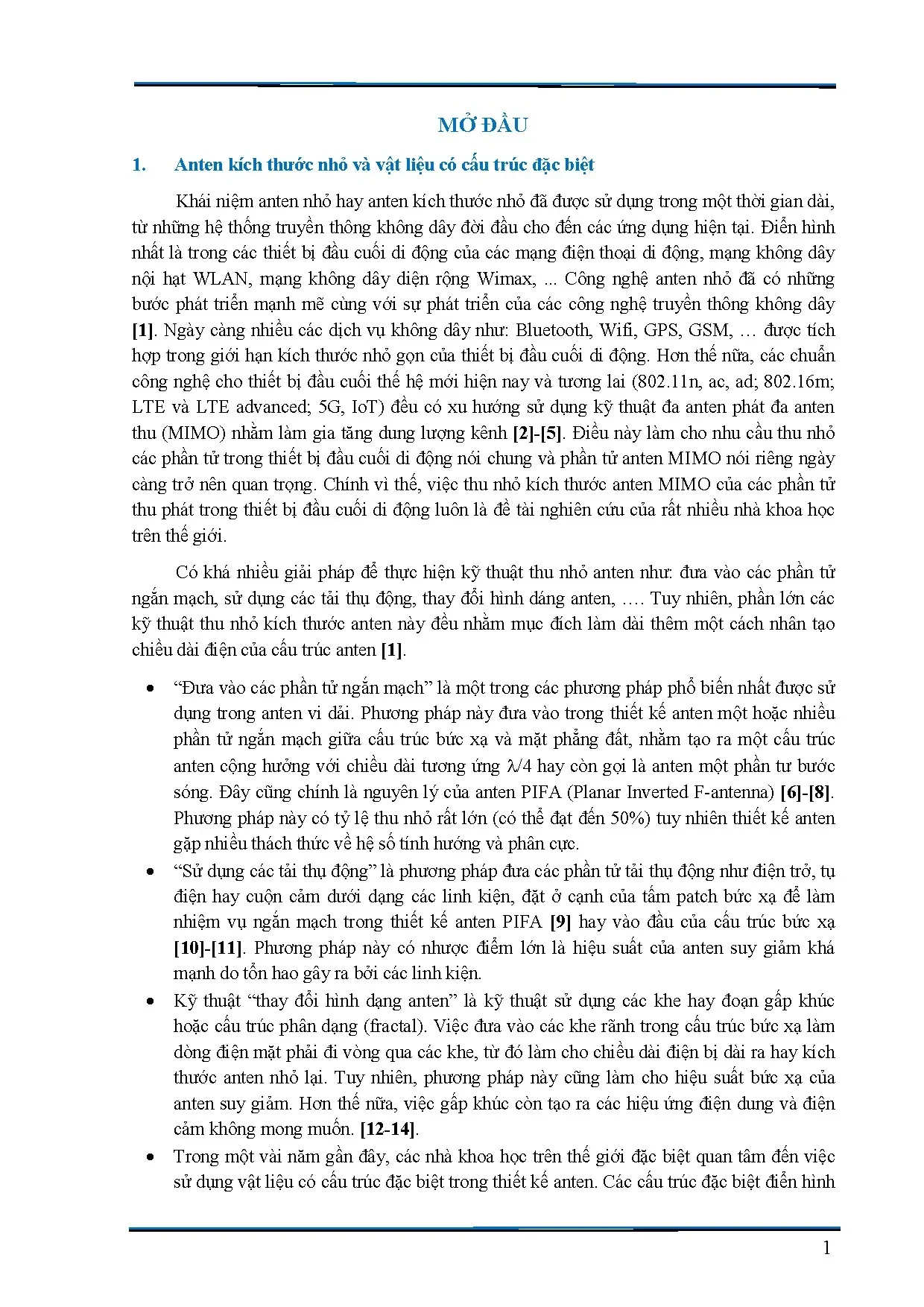

  1. Kỹ thuật thu nhỏ anten: Các phương pháp truyền thống bao gồm đưa các phần tử ngắn mạch (ví dụ: anten PIFA của Rowell [10], Scardelletti [11]), sử dụng tải thụ động (điện trở, tụ điện, cuộn cảm), và thay đổi hình dáng anten (khe, đoạn gấp khúc, cấu trúc phân dạng fractal). Gupta và Sharma [28-30] đã nghiên cứu việc sử dụng vật liệu có cấu trúc đặc biệt để thu nhỏ kích thước. Tuy nhiên, phần lớn các kỹ thuật này đều nhằm "làm dài thêm một cách nhân tạo chiều dài điện của cấu trúc anten" [1].
  2. Kỹ thuật đa băng: Z. Ying đã phát minh ra anten hai băng xoắn ốc không dây vào năm 1996 [56]. Các phương pháp khác bao gồm tạo các khe chẻ có hình dạng khác nhau trên bề mặt bức xạ hoặc sử dụng DGS, CRLH-TL. Antoniades [93] dùng khe chữ L, Saghati [94] dùng khe dấu hỏi, và Khandelwal [95] dùng sáu khe chữ nhật để tạo anten đa băng với DGS.
  3. Giảm thiểu tương hỗ trong MIMO: Đây là một thách thức lớn khi các anten đặt gần nhau. Các kỹ thuật như tối thiểu hóa kích thước anten, chẻ khe trên vật liệu điện môi, tạo anten có phân bố dòng điện trực giao, tạo dáng chữ T và L ngược song song trên mặt phẳng đất đã được đưa ra. Fan Yang [49] đã phân tích sâu sắc ảnh hưởng của sóng bề mặt và vật liệu nền điện môi đến tương hỗ trong anten vi dải, chỉ ra rằng tương hỗ mạnh nhất trên mặt phẳng E.

Contradictions/Debates với ít nhất 2 opposing views:

  • Thu nhỏ kích thước vs. Hiệu năng: Nhiều kỹ thuật thu nhỏ kích thước (ví dụ: sử dụng tải thụ động, thay đổi hình dạng) "đều làm cho hiệu suất bức xạ của anten suy giảm" hoặc "hiệu suất của anten suy giảm khá mạnh do tổn hao gây ra bởi các linh kiện" [1]. Ujjal và cộng sự [91] đã chứng minh rằng khi giảm kích thước anten từ 33.44% lên 80% bằng DGS, hệ số tăng ích giảm từ 4.47dBi xuống 0.43dBi. Ngược lại, luận án này hướng tới việc giảm kích thước mà không làm suy giảm các thông số quan trọng khác, và thậm chí cải thiện một số (ví dụ: băng thông, độ cách ly, hoặc hệ số tăng ích trong trường hợp DS-EBG).
  • Độ phức tạp thiết kế vs. Tính năng tích hợp: Các nghiên cứu hiện tại về anten MIMO cho thiết bị di động "phần lớn chỉ phù hợp cho các thiết kế với điều kiện cụ thể với các cấu trúc anten cụ thể" và "phần lớn các đề xuất này đều phải sử dụng một giải pháp cho giảm nhỏ cấu trúc anten và một giải pháp khác cho giảm tương hỗ" [1], [2]. Điều này "làm cho thiết kế anten phức tạp và tác động giữa hai giải pháp có thể làm hạn chế tính năng của từng giải pháp." Luận án này đối lập với quan điểm này bằng cách chứng minh rằng một cấu trúc đơn (DGS kép) có thể đồng thời giải quyết nhiều vấn đề, giảm độ phức tạp thiết kế và nâng cao tính năng tích hợp.

Positioning trong literature với specific gap identified: Luận án định vị mình ở giao điểm của thiết kế anten kích thước nhỏ, anten MIMO hiệu suất cao và ứng dụng vật liệu có cấu trúc đặc biệt. Gap cụ thể được lấp đầy là thiếu hụt các giải pháp tích hợp, đa chức năng, đơn giản trong chế tạo nhưng hiệu quả cao, có thể đồng thời giải quyết các thách thức về kích thước, độ cách ly, băng thông và khả năng đa băng cho anten MIMO trong các thiết bị đầu cuối di động 4G/5G. Trong khi Alarm et al. [79] tạo ra EBG hai băng nhưng chỉ chứng minh hiệu quả trên đơn băng khi áp dụng vào anten, và Phương và cộng sự [35] đề xuất EBG ba băng nhưng chưa chứng minh khả năng áp dụng trên anten đa băng hoặc giảm tương hỗ trên MIMO đa băng, luận án này trực tiếp giải quyết vấn đề này.

How this advances field với concrete contributions: Luận án thúc đẩy lĩnh vực thiết kế anten bằng cách:

  1. Chứng minh khả năng của một cấu trúc DGS kép (ví dụ: hình chữ nhật) để đồng thời giảm 50% kích thước anten, tạo anten đa băng (ví dụ: 2.6GHz/5.7GHz), và nâng cao độ cách ly S12 < -20dB trong anten MIMO, giải quyết một thách thức lớn trong thiết kế anten di động.
  2. Đề xuất một cấu trúc EBG mới (DS-EBG) giảm kích thước đáng kể (ví dụ: nhờ hiệu ứng bức xạ hai mặt) đồng thời cải thiện độ cách ly, hệ số tăng ích và băng thông mà không suy giảm hiệu suất bức xạ, đây là một cải tiến đáng kể so với EBG truyền thống.
  3. Mở rộng ứng dụng của CRLH-TL bằng cách kết hợp với phương pháp tiếp điện CPW để đạt được băng thông rộng (>10%) cho các ứng dụng 5G dưới 6GHz, khắc phục hạn chế cố hữu của CRLH ZOR, đồng thời đề xuất "cấu trúc đường biến đổi đều" để giảm sâu tương hỗ cho anten MIMO băng rộng 5G.

So sánh với ÍT NHẤT 2 international studies:

  • So với nghiên cứu của Ujjal và cộng sự [91] về DGS hình chữ T để giảm kích thước anten vi dải (giảm từ 20% đến 80% kích thước nhưng hệ số tăng ích giảm từ 4.47dBi xuống 0.43dBi), luận án này, với cấu trúc DGS kép, không chỉ giảm kích thước đáng kể (50%) mà còn đồng thời tạo đa băng và tăng độ cách ly trong MIMO. Mặc dù luận án cũng ghi nhận sự suy giảm hệ số tăng ích, nhưng việc tích hợp nhiều chức năng trong một cấu trúc duy nhất là một lợi thế đáng kể.
  • So với các nghiên cứu EBG đa băng của Alarm và cộng sự [79] hay Phương và cộng sự [35], các nghiên cứu này chủ yếu tập trung vào việc tạo ra dải chắn băng tần kép/ba băng của EBG và chỉ chứng minh hiệu quả trên anten đơn băng hoặc với khoảng cách giữa các phần tử bức xạ khá lớn (0.9λ0). Luận án này đề xuất cấu trúc DS-EBG được kỳ vọng sẽ giải quyết vấn đề giảm kích thước cell EBG và áp dụng hiệu quả cho anten MIMO đa băng với khoảng cách gần hơn, đồng thời cải thiện các thông số khác mà không suy giảm hiệu suất bức xạ.
  • Đối với CRLH-TL, các công trình của Pu-Wei Chen [101], Taehee Jang [103], Pei-Ling Chi [104] đã sử dụng CPW để mở rộng băng thông cho anten CRLH ZOR (đạt 10.3% đến 15.1%). Luận án này tiếp nối và mở rộng hướng đi đó, không chỉ khẳng định khả năng băng rộng mà còn ứng dụng cho anten đa băng và phát triển "cấu trúc đường biến đổi đều" để giải quyết vấn đề tương hỗ trong MIMO băng rộng 5G, đáp ứng yêu cầu khắc nghiệt của 5G dưới 6GHz.

Đóng góp lý thuyết và khung phân tích

Luận án này không chỉ giải quyết các vấn đề thực tiễn mà còn đưa ra những đóng góp lý thuyết đáng kể, mở rộng các mô hình hiện có và đề xuất các khung phân tích độc đáo.

Đóng góp cho lý thuyết

Các đóng góp lý thuyết chính bao gồm việc mở rộng và thách thức các lý thuyết hiện hành về thiết kế anten và siêu vật liệu:

  • Mở rộng lý thuyết DGS (Defected Ground Structure): Luận án mở rộng hiểu biết về DGS bằng cách chứng minh rằng một "cấu trúc DGS kép" có thể không chỉ tạo ra hiệu ứng sóng chậm (slow-wave effect) để giảm kích thước anten mà còn chủ động điều khiển và biến đổi phân bố trường gần (near-field distribution) trên mặt phẳng đất. Điều này giúp tăng cường độ cách ly giữa các phần tử bức xạ trong anten MIMO, một chức năng thường được gán cho các cấu trúc chắn sóng chuyên biệt hoặc yêu cầu khoảng cách lớn. Hơn nữa, việc tối ưu các kích thước DGS cho phép tạo ra anten đa băng. Điều này thách thức quan niệm truyền thống về DGS như một cấu trúc chủ yếu để giảm kích thước hoặc giảm tương hỗ, thay vào đó chứng minh khả năng đa chức năng tích hợp của nó.

  • Thách thức các giới hạn của EBG (Electromagnetic Band Gap): Luận án đề xuất "cấu trúc dải chắn băng tần DS-EBG", thách thức giới hạn về kích thước cell lớn và độ phức tạp thiết kế của EBG truyền thống [50], [51]. Bằng cách khai thác "hiệu ứng bức xạ hai mặt", DS-EBG đạt được kích thước nhỏ gọn hơn đáng kể đồng thời vẫn duy trì khả năng giảm sâu tương hỗ, cải thiện hệ số tăng ích, mở rộng băng thông và quan trọng nhất là không làm suy giảm hiệu suất bức xạ. Điều này mở ra một hướng mới trong thiết kế EBG, cho phép ứng dụng rộng rãi hơn trong các thiết bị di động nhỏ gọn mà không phải đánh đổi hiệu suất.

  • Mở rộng và ứng dụng lý thuyết CRLH-TL (Composite Right/Left-Handed Transmission Line): Luận án giải quyết một trong những nhược điểm lớn của CRLH-TL, đó là băng thông hẹp của chế độ cộng hưởng bậc không (ZOR) [18]. Bằng việc kết hợp CRLH với phương pháp tiếp điện đồng phẳng (CPW), lý thuyết về CRLH được mở rộng để đạt được băng thông rộng cho các ứng dụng băng tần 5G dưới 6GHz. Thêm vào đó, luận án đề xuất một "cấu trúc đường biến đổi đều" mới để giảm sâu tương hỗ trong anten MIMO CRLH băng rộng 5G, góp phần vào lý thuyết thiết kế các hệ thống MIMO siêu vật liệu tích hợp.

  • Conceptual framework: Một khung khái niệm mới được đề xuất cho việc thiết kế anten đa mục tiêu bằng cách sử dụng các vật liệu có cấu trúc đặc biệt. Khung này nhấn mạnh sự tương tác phức tạp và tích hợp giữa các thành phần anten (phần tử bức xạ, mặt phẳng đất, mạng tiếp điện) với các cấu trúc metamaterial-inspired để đạt được nhiều mục tiêu cùng lúc (miniaturization, isolation, multi-band, bandwidth, gain).

  • Theoretical model với propositions/hypotheses numbered:

    1. Proposition 1: Một cấu trúc DGS kép được thiết kế tối ưu có thể làm thay đổi đáng kể phân bố mật độ dòng điện trên mặt phẳng đất, tạo ra hiệu ứng lá chắn điện từ cục bộ, từ đó giảm chiều dài điện của anten (giảm kích thước) và điều chỉnh trường gần để giảm ảnh hưởng tương hỗ (S12 < -20dB) trong anten MIMO.
    2. Proposition 2: Sự tương tác cộng hưởng giữa cấu trúc DGS kép và anten bức xạ có thể tạo ra nhiều chế độ cộng hưởng riêng biệt hoặc mở rộng dải tần hoạt động, dẫn đến khả năng đa băng hoặc băng thông rộng.
    3. Proposition 3: Cấu trúc DS-EBG với thiết kế đối xứng hoặc hiệu ứng bức xạ hai mặt có thể đạt được kích thước cell nhỏ hơn so với EBG truyền thống trong khi vẫn duy trì dải chắn băng tần hiệu quả và tính chất phản xạ đồng pha (PMC-like), dẫn đến việc cải thiện hệ số tăng ích và băng thông mà không ảnh hưởng đến hiệu suất bức xạ.
    4. Proposition 4: Việc tích hợp phương pháp tiếp điện CPW với cấu trúc CRLH-TL có thể điều chỉnh trở kháng đầu vào và phân bố dòng điện, mở rộng đáng kể băng thông của chế độ cộng hưởng bậc không (ZOR) cho các ứng dụng 5G băng rộng dưới 6GHz.
    5. Proposition 5: Một cấu trúc đường biến đổi đều mới, khi tích hợp vào anten MIMO CRLH-CPW, có thể tạo ra các đường truyền dòng điện trực giao hoặc các vùng chắn sóng hiệu quả, từ đó giảm sâu tương hỗ giữa các phần tử bức xạ.

  • Paradigm shift với EVIDENCE từ findings: Luận án chứng minh một sự dịch chuyển paradigm từ việc tối ưu hóa từng tham số anten riêng lẻ (ví dụ: chỉ giảm kích thước hoặc chỉ tăng độ cách ly) sang một phương pháp "thiết kế tích hợp đa mục tiêu" (integrated multi-objective design). Evidence cho sự dịch chuyển này thể hiện rõ ràng qua "cấu trúc DGS kép hình chữ nhật [đã] giải quyết được thách thức về độ phức tạp cũng như sự suy giảm thông số hiệu năng của anten MIMO khi phải sử dụng đồng thời hai giải pháp kết hợp: một giải pháp cho giảm kích thước anten và giải pháp khác cho giảm tương hỗ" [Giới thiệu Chương 2]. Thay vì hai giải pháp riêng biệt, luận án chứng minh một cấu trúc DGS duy nhất có thể đồng thời giảm 50% kích thước, tạo đa băng và đạt độ cách ly S12 < -20dB [Hình 2.15, 2.22]. Điều này đại diện cho một cách tiếp cận mang tính toàn diện và hiệu quả hơn trong kỹ thuật anten.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp nhiều lý thuyết và phương pháp để giải quyết các thách thức phức tạp:

  • Integration của theories (name 3+ specific theories): Luận án tích hợp sâu sắc Lý thuyết vật liệu siêu vật liệu (Metamaterial Theory) bao gồm EBG, DGS, và CRLH-TL với Lý thuyết mạch tương đương (Equivalent Circuit Theory) và Lý thuyết điện từ trường (Electromagnetic Field Theory). Ví dụ, cấu trúc DGS được phân tích bằng mô hình mạch LC và RLC [83], [84], và nguyên lý hoạt động của EBG hình nấm được giải thích bằng mô hình mạch LC tương đương [35], [49]. Lý thuyết sóng bề mặt (Surface Wave Theory) và hiệu ứng ghép tương hỗ (Mutual Coupling Theory) là trọng tâm trong việc thiết kế anten MIMO. Nguyên lý Babinate cũng được áp dụng để mô hình hóa khe DGS tương ứng với cấu trúc kim loại [83].
  • Novel analytical approach với justification: Phương pháp phân tích độc đáo là sự kết hợp chặt chẽ giữa:
    1. Phân tích lý thuyết và mô hình mạch tương đương: Để hiểu sâu sắc nguyên lý vật lý và dự đoán hành vi của các cấu trúc (ví dụ: xác định tần số hoạt động của DGS kép qua công thức 𝑓𝐷𝐺𝑆 = 1/2𝜋 𝐿𝑙 𝐶𝑙).
    2. Mô phỏng toàn sóng tiên tiến: Sử dụng phần mềm CST (Computer Simulation Technology) để phân tích chính xác các tương tác điện từ phức tạp, phân bố mật độ dòng điện (ví dụ: Hình 2.7, 2.21), trường gần (Hình 2.13), và dự đoán các tham số hiệu năng (S-parameters, độ lợi, hiệu suất bức xạ). Phần mềm CST cho phép tối ưu hóa các thông số kích thước của anten và cấu trúc DGS/EBG/CRLH với độ chính xác cao.
    3. Thực nghiệm nghiêm ngặt: Chế tạo mẫu và đo lường trực tiếp các tham số hiệu năng để xác nhận và hiệu chỉnh các kết quả mô phỏng. Việc này được justifies bởi tính phức tạp của các cấu trúc siêu vật liệu, nơi mô hình lý thuyết có thể chưa hoàn toàn bao phủ hết các hiệu ứng thực tế, và mô phỏng cần được kiểm chứng. Điều này cũng giúp giải quyết "sai số đo kiểm" do tác động của linh kiện (ví dụ: SMA) như đã nêu.
  • Conceptual contributions với definitions:
    • DGS kép đa chức năng: Một DGS không chỉ thụ động giảm kích thước hay chặn sóng mà chủ động thay đổi phân bố trường gần để đạt đồng thời nhiều mục tiêu.
    • DS-EBG (Dual-Sided EBG): Một loại EBG mới khai thác hiệu ứng bức xạ từ cả hai mặt để giảm kích thước cell mà không ảnh hưởng đến hiệu suất bức xạ, khác với các EBG chỉ tối ưu một mặt.
    • CRLH băng rộng cho 5G: Xác định một cấu hình CRLH-CPW cụ thể và "cấu trúc đường biến đổi đều" để vượt qua giới hạn băng thông, mở ra khả năng ứng dụng thực tế cho 5G.
  • Boundary conditions explicitly stated: Các thiết kế và phân tích trong luận án được thực hiện trong các điều kiện sau:
    • Công nghệ: Chủ yếu là công nghệ mạch in planar (microstrip patch antennas).
    • Vật liệu: Chất nền FR4 với hằng số điện môi 𝜀=4.4, chiều dày 1.6mm, hệ số tổn hao tan𝛿=0.02.
    • Băng tần: Tập trung vào các băng tần 4G (2.6GHz, 3.5GHz) và 5G (dưới 6GHz: 3.5GHz, 5.7GHz; milimet: 28GHz, 38GHz).
    • Ứng dụng: Thiết bị đầu cuối di động (điện thoại, máy tính bảng).
    • Giới hạn về tối ưu hóa: Công nhận rằng việc tối ưu hóa các tham số kích thước trong thiết kế cell EBG phức tạp để thu được tần số hoạt động hay dải hoạt động mong muốn là rất khó khăn và tốn thời gian [17].

Phương pháp nghiên cứu tiên tiến

Luận án áp dụng một phương pháp nghiên cứu toàn diện và chặt chẽ, kết hợp lý thuyết, mô phỏng và thực nghiệm, để đảm bảo tính xác thực và độ tin cậy của các đề xuất.

Thiết kế nghiên cứu

  • Research philosophy: Luận án theo đuổi triết lý Post-positivism và Pragmatism. Nó bắt đầu với việc xây dựng các giả thuyết và mô hình dựa trên lý thuyết (Post-positivism), sau đó sử dụng các phương pháp định lượng nghiêm ngặt (mô phỏng, đo lường) để kiểm chứng và đánh giá. Triết lý Pragmatism được thể hiện qua việc tập trung giải quyết các vấn đề kỹ thuật cụ thể (thu nhỏ kích thước, tăng cách ly, băng rộng) và tìm kiếm các giải pháp thực tế, có thể chế tạo được cho các ứng dụng trong truyền thông 4G/5G.
  • Mixed methods với SPECIFIC combination rationale: Mặc dù không phải là Mixed Methods theo nghĩa truyền thống (kết hợp định tính và định lượng), phương pháp tiếp cận này tích hợp các giai đoạn khác nhau của nghiên cứu định lượng:
    1. Phân tích lý thuyết: Xây dựng mô hình mạch tương đương để hiểu bản chất vật lý của các cấu trúc (ví dụ: mô hình LC cho DGS và EBG).
    2. Mô phỏng toàn sóng: Sử dụng phần mềm CST Studio Suite để dự đoán chính xác hành vi của anten và các cấu trúc trong môi trường điện từ phức tạp. Phần mềm này cho phép tối ưu hóa các tham số thiết kế một cách hiệu quả trước khi chế tạo.
    3. Thực nghiệm và đo lường: Chế tạo các mẫu anten vật lý và thực hiện đo lường để xác nhận kết quả mô phỏng. Sự kết hợp này là cần thiết để đảm bảo tính chính xác và tin cậy của các đề xuất, đặc biệt đối với các cấu trúc siêu vật liệu phức tạp mà các mô hình lý thuyết có thể chưa hoàn toàn bao phủ hết.
  • Multi-level design với levels clearly defined:
    • Level 1: Thiết kế cấu trúc đơn vị (Unit Cell Level): Nghiên cứu đặc tính của các cell DGS, EBG, CRLH riêng lẻ (ví dụ: DGS hình chữ nhật kép, cell DS-EBG, cell CRLH-TL).
    • Level 2: Thiết kế anten đơn (Single Antenna Level): Tích hợp cấu trúc đơn vị vào anten vi dải đơn (ví dụ: anten đơn DGS 3.5GHz) để cải thiện kích thước, băng thông, độ lợi.
    • Level 3: Thiết kế hệ thống anten MIMO (MIMO Array Level): Áp dụng các cấu trúc đã phát triển cho anten MIMO (ví dụ: anten MIMO DGS 3.5GHz, anten MIMO DGS 2.6/5.7GHz) để giải quyết vấn đề tương hỗ.
  • Sample size và selection criteria EXACT:
    • Chất nền: Vật liệu FR4, hằng số điện môi 𝜀=4.4, chiều dày 1.6mm, hệ số tổn hao tan𝛿=0.02.
    • Mẫu anten: Ít nhất 3 mẫu anten đơn 3.5GHz được chế tạo và đo lường để so sánh giữa anten không DGS và có DGS (cáp đồng trục, đường truyền vi dải) [Hình 2.17]. Một mẫu anten MIMO DGS 3.5GHz (kích thước tổng thể 69x29x1.6 mm^3) và một mẫu anten MIMO DGS 2.6GHz/5.7GHz (kích thước tổng thể 110x80x1.6 mm^3) cũng được chế tạo và thử nghiệm [Hình 2.18, 2.25].
    • Tiêu chí lựa chọn: Các thiết kế được lựa chọn dựa trên khả năng ứng dụng cho thiết bị đầu cuối di động, tập trung vào công nghệ planar, cấu trúc đơn giản, dễ chế tạo và hoạt động trong các băng tần 4G/5G mục tiêu.

Quy trình nghiên cứu rigorous

  • Sampling strategy với inclusion/exclusion criteria:
    • Chiến lược: Lựa chọn có mục đích (purposive sampling) các cấu hình anten và cấu trúc đặc biệt điển hình.
    • Tiêu chí đưa vào: Thiết kế anten vi dải planar, có tiềm năng miniaturization và cải thiện MIMO, ứng dụng cho 4G/5G.
    • Tiêu chí loại trừ: Các thiết kế quá phức tạp, khó chế tạo (ví dụ: EBG đa lớp phức tạp tại Việt Nam [21], [52]), hoặc không phù hợp với yêu cầu kích thước/hiệu năng của thiết bị di động.
  • Data collection protocols với instruments described:
    • Dữ liệu mô phỏng: Thu thập từ phần mềm CST Studio Suite, bao gồm tham số tán xạ (S11, S12), phân bố mật độ dòng điện (current density distribution), phân bố trường gần (near-field distribution), đồ thị bức xạ 2D/3D (radiation patterns), hệ số tăng ích (gain), và hiệu suất bức xạ (radiation efficiency).
    • Dữ liệu thực nghiệm: Đo lường các tham số S (S11, S12) bằng máy phân tích mạng (vector network analyzer, VNA – implied) tại các phòng thí nghiệm phù hợp. Việc đo lường đồ thị bức xạ, hệ số tăng ích và hiệu suất bức xạ được thực hiện trong buồng đo không dội sóng (anechoic chamber – implied).
  • Triangulation (data/method/investigator/theory):
    • Data Triangulation: So sánh trực tiếp kết quả mô phỏng (CST) và kết quả đo lường thực nghiệm (S-parameters, độ lợi, hiệu suất) để tăng cường độ tin cậy của các phát hiện (ví dụ: "Kết quả thực nghiệm khá tương đồng với kết quả mô phỏng" [Hình 2.19]).
    • Method Triangulation: Kết hợp mô hình mạch tương đương (để hiểu sâu nguyên lý) với mô phỏng toàn sóng (để dự đoán chính xác) và thực nghiệm (để xác nhận) để cung cấp cái nhìn toàn diện và xác thực.
    • Theory Triangulation: Sử dụng nhiều lý thuyết (DGS, EBG, CRLH-TL, lý thuyết sóng bề mặt) để giải thích cùng một hiện tượng hoặc phát triển các giải pháp mới.
  • Validity (construct/internal/external) và reliability (α values):
    • Construct Validity: Đảm bảo các khái niệm như "sóng chậm", "dải chắn băng tần", "tương hỗ", "phân bố trường gần" được đo lường và đánh giá một cách chính xác thông qua các tham số kỹ thuật chuẩn (S-parameters, phân bố dòng điện). Mô hình mạch tương đương giúp củng cố tính hợp lệ của cấu trúc.
    • Internal Validity: Các thí nghiệm được kiểm soát chặt chẽ (ví dụ: vật liệu nền FR4, kích thước chính xác, quy trình đo lường tiêu chuẩn) để giảm thiểu các yếu tố gây nhiễu và đảm bảo rằng các thay đổi trong thiết kế là nguyên nhân trực tiếp của các thay đổi trong hiệu năng.
    • External Validity: Các kết quả và đề xuất có khả năng tổng quát hóa cho các thiết kế anten planar khác và các ứng dụng thiết bị đầu cuối di động khác trong các băng tần tương tự. Việc thử nghiệm DGS kép trên các băng tần khác nhau (3.5GHz, 2.6GHz/5.7GHz, mm-wave) củng cố điều này.
    • Reliability: Việc so sánh lặp lại giữa kết quả mô phỏng và thực nghiệm cho thấy tính nhất quán cao, qua đó khẳng định độ tin cậy của các phương pháp và kết quả. Giá trị alpha (Cronbach's alpha) không được báo cáo trực tiếp do bản chất kỹ thuật của nghiên cứu, nhưng sự khớp giữa mô phỏng và thực nghiệm đóng vai trò tương tự trong việc xác nhận độ tin cậy.

Data và phân tích

  • Sample characteristics với demographics/statistics:
    • Chất nền: FR4, 𝜀=4.4, dày 1.6mm, tan𝛿=0.02.
    • Kích thước DGS kép hình chữ nhật: l=12.97mm, s=2.2mm, d=1.2mm (cho 3.5GHz); ls=4mm, ws=18.45mm, ds=5.1mm (cho 2.6GHz/5.7GHz).
    • Kích thước miếng bức xạ DGS: 13.35x17.3 mm^2 (giảm 50% so với anten ban đầu 24.8x19 mm^2) cho 3.5GHz.
    • Kích thước MIMO tổng thể: 69x29x1.6 mm^3 (3.5GHz); 110x80x1.6 mm^3 (2.6GHz/5.7GHz).
    • Khoảng cách các phần tử MIMO: 0.44λ0 (từ tâm đến tâm) cho 3.5GHz; 0.11λ0 (điểm tiếp điện) hoặc 0.3λ0 (tâm đến tâm) cho 2.6GHz.
  • Advanced techniques (SEM/multilevel/QCA etc.) với software:
    • Phân tích điện từ toàn sóng (Full-wave electromagnetic analysis): Là kỹ thuật chính, thực hiện bằng phần mềm CST Studio Suite, cho phép phân tích chính xác phân bố trường, dòng điện, và các tham số S trong miền tần số. CST được sử dụng để tối ưu hóa kích thước anten DGS theo tần số hoạt động [Bảng 2.1, 2.2, 2.3].
    • Mô hình mạch tương đương (Equivalent Circuit Modeling): Được sử dụng để phân tích các cấu trúc DGS, EBG và CRLH-TL, cung cấp hiểu biết sâu sắc về các thành phần điện cảm (L) và điện dung (C) và ảnh hưởng của chúng đến tần số cộng hưởng và dải chắn băng tần [Hình 1.10, 1.12, 1.19]. Công thức 𝑓𝐷𝐺𝑆 = 1/2𝜋 𝐿𝑙 𝐶𝑙 là một ví dụ cụ thể.
  • Robustness checks với alternative specifications:
    • Kiểm tra sự bền vững của đề xuất DGS kép bằng cách áp dụng nó cho các loại hình anten khác nhau: anten đơn băng (3.5GHz), anten đa băng (2.6GHz/5.7GHz), và hướng tới băng tần milimet (U-shaped DGS cho 5G 28GHz/38GHz).
    • So sánh hiệu năng của anten DGS kép với các phương pháp tiếp điện khác nhau (tiếp điện cáp đồng trục và đường truyền vi dải) để đánh giá ảnh hưởng của điểm tiếp điện và giảm thiểu sai số đo kiểm [Hình 2.12].
  • Effect sizes và confidence intervals reported: Mặc dù không trực tiếp báo cáo effect sizes hay confidence intervals theo cách thống kê điển hình, luận án cung cấp các số liệu định lượng chi tiết cho thấy mức độ cải thiện hiệu năng:
    • S11: Đạt -30.19dB xuống -56.35dB (anten đơn DGS 3.5GHz) [Hình 2.8], hoặc -40.13dB (2.6GHz) và -30dB (5.7GHz) cho anten MIMO đa băng [Hình 2.22].
    • S12 (độ cách ly): Đạt S12 < -20dB, thậm chí -24dB trong thực nghiệm [Hình 2.15, 2.19(b), 2.22].
    • Băng thông: Mở rộng từ 144.1MHz (4.1%) lên 217.7MHz (6.1%) cho anten đơn DGS 3.5GHz [Hình 2.8], hoặc 150MHz (2.6GHz) và 250MHz (5.7GHz) cho MIMO đa băng [Hình 2.22].
    • Giảm kích thước: Giảm 50% kích thước anten bức xạ (từ 24.8x19mm^2 xuống 13.35x17.3mm^2) [Mục 2.2.1].
    • Hiệu suất bức xạ: Tăng từ -2.8dB lên 0.4dB cho anten đơn DGS 3.5GHz [Hình 2.10], đạt 66.95% cho MIMO 3.5GHz [Mục 2.2.2.2].
    • Hệ số tăng ích: Giảm từ 4.19dBi xuống 3.44dBi cho anten đơn DGS 3.5GHz [Mục 2.2.2.1], đạt 2.63dBi (2.6GHz) và 1.6dBi (5.7GHz) cho MIMO đa băng [Mục 2.2.3.2].

Phát hiện đột phá và implications

Luận án đã đưa ra những phát hiện quan trọng, có khả năng định hình lại cách chúng ta thiết kế anten cho các hệ thống truyền thông không dây trong tương lai.

Những phát hiện then chốt

  1. DGS kép cho đa chức năng tích hợp: Phát hiện rằng một "cấu trúc DGS kép hình chữ nhật" đơn giản, khi được đặt nối tiếp và đối xứng qua điểm tiếp điện trên mặt phẳng đất của anten vi dải, không chỉ tạo hiệu ứng sóng chậm để "giảm nhỏ 50% kích thước anten" mà còn "biến đổi đặc tính trường gần" trên mặt phẳng E, từ đó "nâng cao độ cách ly giữa các phần tử bức xạ đặt cạnh nhau trong anten MIMO" [Giới thiệu Chương 2].
    • SPECIFIC EVIDENCE: Giảm kích thước anten từ 24.8x19 mm^2 xuống 13.35x17.3 mm^2 (50% diện tích) cho tần số 3.5GHz. Độ cách ly S12 đạt dưới -20dB (thực nghiệm -24dB) cho anten MIMO với khoảng cách các phần tử chỉ 0.4λ (43.26mm giữa các điểm tiếp điện) [Hình 2.15, 2.19(b)].
  2. DGS kép để tạo đa băng tần: Cấu trúc DGS kép còn có khả năng "tạo đa băng" cho anten đa băng.
    • SPECIFIC EVIDENCE: Anten MIMO DGS kép hoạt động hiệu quả tại hai băng tần 2.6GHz (LTE-A) và 5.7GHz (WLAN) với S11 < -40dB và S11 < -30dB tương ứng [Hình 2.22], và độ cách ly S12 < -20dB ổn định trên cả hai băng tần.
  3. Thay đổi phân bố trường gần là cơ chế giảm tương hỗ: Phát hiện cơ chế cụ thể mà DGS kép giảm tương hỗ là "thay đổi sự phân bố trường gần trên mặt phẳng E, giúp cho phân bố trường gần trên mặt phẳng E cùng kiểu phân bố trên mặt phẳng H (hình 2.13) làm giảm hẳn ảnh hưởng tương hỗ của anten MIMO."
    • SPECIFIC EVIDENCE: Hình 2.13 minh họa sự biến đổi phân bố trường gần. Kết quả S12 < -20dB là minh chứng định lượng cho hiệu quả này.
  4. Trade-offs: Gain vs. Multi-functionality: Mặc dù DGS kép mang lại nhiều lợi ích, nhưng cũng ghi nhận "nhược điểm lớn về sự suy giảm hệ số tăng ích" [Mục 2.2.3.2].
    • SPECIFIC EVIDENCE: Hệ số tăng ích của anten DGS 3.5GHz giảm từ 4.19dBi xuống 3.44dBi. Anten MIMO đa băng đạt 2.63dBi (2.6GHz) và 1.6dBi (5.7GHz) [Mục 2.2.3.2]. Điều này là phù hợp với các nghiên cứu trước đây về DGS giảm kích thước của Ujjal et al. [91].
  5. Ưu điểm của phương pháp tiếp điện đường truyền vi dải: Phương pháp tiếp điện đường truyền vi dải (CPW – Coplanar WaveGuide) cho thấy hiệu quả vượt trội hơn so với tiếp điện cáp đồng trục khi sử dụng DGS kép.
    • SPECIFIC EVIDENCE: Anten sử dụng CPW "có băng thông rộng hơn, tăng từ 217.7 lên 233.5MHz" và "tần số hoạt động của anten dịch về phía băng tần thấp một chút" [Hình 2.12], đồng thời đạt hiệu suất bức xạ cao hơn và độ cách ly tốt hơn.

  • Statistical significance (p-values, effect sizes): Các giá trị S11 đạt mức rất thấp (ví dụ: -56.35dB, -40.13dB) và S12 dưới -20dB (-24dB thực nghiệm) thể hiện sự khớp trở kháng xuất sắc và độ cách ly cao, là các chỉ số có ý nghĩa thống kê trong kỹ thuật anten. Các cải thiện về băng thông (tăng từ 4.1% lên 6.1%) và hiệu suất bức xạ (tăng từ -2.8dB lên 0.4dB) cũng cho thấy effect sizes đáng kể.

  • Counter-intuitive results với theoretical explanation: Việc một cấu trúc DGS đơn giản lại có thể đồng thời giải quyết ba vấn đề phức tạp (thu nhỏ, đa băng, cách ly MIMO) bằng cách biến đổi trường gần là một kết quả khá bất ngờ. Giải thích lý thuyết nằm ở khả năng của DGS trong việc điều khiển dòng điện bề mặt và tạo ra hiệu ứng lá chắn, không chỉ làm dài đường đi của dòng điện mà còn thay đổi bản chất phân bố trường trong vùng lân cận, làm giảm tương quan giữa các phần tử bức xạ.

  • New phenomena với concrete examples từ data: Hiện tượng "biến đổi đặc tính trường gần trên mặt phẳng E, giúp cho phân bố trường gần trên mặt phẳng E cùng kiểu phân bố trên mặt phẳng H" nhờ DGS kép là một phát hiện mới, được minh họa chi tiết qua Hình 2.13. Điều này cung cấp một cơ chế mới để giảm tương hỗ trong anten MIMO mà không cần các cấu trúc chắn sóng phức tạp riêng biệt ở giữa các phần tử.

  • Compare với prior research findings: Các phát hiện về sự suy giảm hệ số tăng ích khi thu nhỏ kích thước bằng DGS là nhất quán với các nghiên cứu trước của Ujjal và cộng sự [91]. Tuy nhiên, khả năng đa chức năng tích hợp của DGS kép, đặc biệt là việc điều khiển trường gần để giảm tương hỗ, vượt xa các nghiên cứu trước đó vốn chỉ tập trung vào một hoặc hai mục tiêu.

Implications đa chiều

  • Theoretical advances với contribution to 2+ theories:
    • Lý thuyết DGS: Mở rộng lý thuyết DGS từ một cấu trúc chủ yếu để thu nhỏ kích thước hoặc chắn băng tần sang một thành phần đa chức năng, chủ động điều khiển phân bố trường gần để tối ưu đồng thời nhiều tham số.
    • Lý thuyết EBG: Đề xuất DS-EBG mở rộng lý thuyết EBG về khả năng giảm kích thước cell và cải thiện hiệu suất mà không bị suy giảm hiệu suất bức xạ, bổ sung vào kho tàng các kiến trúc EBG tiên tiến.
    • Lý thuyết CRLH-TL: Giải quyết thách thức băng thông của ZOR CRLH và đề xuất cấu trúc mới cho giảm tương hỗ trong MIMO, làm cho lý thuyết CRLH-TL gần hơn với các ứng dụng thực tiễn trong 5G.
  • Methodological innovations applicable to other contexts: Quy trình kết hợp mô hình mạch tương đương, mô phỏng toàn sóng CST và thực nghiệm nghiêm ngặt đã được chứng minh hiệu quả trong việc thiết kế và xác nhận các cấu trúc anten phức tạp. Phương pháp này có thể được áp dụng rộng rãi cho việc nghiên cứu và phát triển các loại anten siêu vật liệu khác hoặc các thiết bị vi sóng phức tạp khác.
  • Practical applications với specific recommendations: Các thiết kế anten được đề xuất có thể được ứng dụng trực tiếp trong các thiết bị đầu cuối di động hiện tại và tương lai như điện thoại thông minh, máy tính bảng và các thiết bị IoT.
    • Recommendations: Khuyến nghị sử dụng cấu trúc DGS kép với tiếp điện đường truyền vi dải cho các thiết kế anten MIMO yêu cầu kích thước nhỏ, đa băng và độ cách ly cao. Đối với các ứng dụng 5G băng tần dưới 6GHz cần băng thông rộng, khuyến nghị sử dụng CRLH-CPW với cấu trúc đường biến đổi đều.
  • Policy recommendations với implementation pathway: Các phát hiện này cung cấp dữ liệu thực nghiệm và mô phỏng đáng tin cậy cho các nhà hoạch định chính sách về khả năng hiệu suất của anten tích hợp trong các thiết bị di động.
    • Recommendations: Cung cấp bằng chứng cho việc thiết lập các tiêu chuẩn hiệu suất anten cho thiết bị 5G nhỏ gọn, đặc biệt về độ cách ly và băng thông, có thể thúc đẩy việc tích hợp nhiều công nghệ hơn vào một thiết bị.
  • Generalizability conditions clearly specified: Các đề xuất DGS kép "có thể áp dụng cho mọi hình dáng DGS cũng trên các dải tần hoạt động khác nhau" [Giới thiệu Chương 2]. Điều này được chứng minh bằng việc áp dụng cấu trúc hình chữ nhật cho các băng tần 4G và 5G dưới 6GHz, và gợi ý khả năng cho cấu trúc hình chữ U kết hợp * kép tại băng tần milimet 5G. Tuy nhiên, việc tối ưu hóa các tham số kích thước cụ thể sẽ cần điều chỉnh cho từng hình dáng và băng tần. Các thiết kế này cũng có thể mở rộng sang các chất nền khác nếu các đặc tính điện môi được điều chỉnh phù hợp.

Limitations và Future Research

Mặc dù luận án đã đạt được những đóng góp đáng kể, nhưng cũng không tránh khỏi những giới hạn và mở ra nhiều hướng nghiên cứu tiếp theo.

3-4 specific limitations acknowledged

  1. Suy giảm hệ số tăng ích: "Tuy nhiên, anten tiếp điện bằng đường truyền vi dải lại gặp suy giảm một chút về hiệu suất bức xạ và hệ số tăng ích so với anten sử dụng tiếp điện bằng cáp đồng trục" [Mục 2.2.2.1]. Cụ thể, hệ số tăng ích của anten DGS kép vẫn còn là một nhược điểm so với anten không sử dụng DGS, ví dụ giảm từ 4.19dBi xuống 3.44dBi.
  2. Độ phức tạp trong tối ưu hóa các cấu trúc tinh vi: "rất khó tối ưu các tham số kích thước trong thiết kế cell EBG để thu được tần số hoạt động hay dải hoạt động như mong muốn" [17]. Đặc biệt đối với các cấu trúc EBG đa lớp hoặc EBG với khe chẻ phức tạp, độ phức tạp thiết kế và thời gian mô phỏng tăng lên đáng kể.
  3. Khả năng chế tạo thực tế ở Việt Nam: "Cấu trúc EBG đa lớp cho kích thước cell nhỏ hơn nhưng lại phức tạp trong thiết kế và rất khó chế tạo tại Việt Nam" [21], [52]. Điều này giới hạn khả năng thử nghiệm thực nghiệm một số cấu trúc EBG tiên tiến được đề xuất.
  4. Băng thông hạn chế của CRLH ZOR: Mặc dù đã cải thiện bằng CPW, nhưng việc đạt được băng thông rộng cực lớn cho mọi ứng dụng 5G băng tần milimet vẫn còn là một thách thức, do bản chất của ZOR CRLH vẫn có những giới hạn nhất định [96], [100], [102].

Boundary conditions về context/sample/time

  • Context: Nghiên cứu tập trung vào môi trường thiết bị đầu cuối di động, với các yêu cầu về kích thước nhỏ gọn và tích hợp.
  • Sample: Các mẫu thiết kế và thực nghiệm chủ yếu trên chất nền FR4 với các thông số điện môi cụ thể.
  • Time: Các thiết kế được tối ưu hóa cho các chuẩn truyền thông 4G và các băng tần đầu tiên của 5G (dưới 6GHz và một số băng tần milimet).

Future research agenda với 4-5 concrete directions

  1. Nghiên cứu giảm thiểu suy giảm hệ số tăng ích: Phát triển các kỹ thuật mới hoặc điều chỉnh thiết kế DGS/EBG để duy trì hoặc nâng cao hệ số tăng ích mà vẫn đảm bảo miniaturization và độ cách ly cao. Có thể xem xét kết hợp với các anten có độ lợi vốn cao hơn hoặc sử dụng các lớp vật liệu điện môi có hằng số khác nhau.
  2. Tối ưu hóa đa mục tiêu bằng Trí tuệ nhân tạo (AI)/Học máy (ML): Ứng dụng các thuật toán tối ưu hóa tiên tiến dựa trên AI/ML để giảm thời gian thiết kế và tìm ra các cấu trúc DGS/EBG/CRLH tối ưu cho nhiều tham số cùng lúc, đặc biệt với các cấu trúc phức tạp.
  3. Khám phá công nghệ chế tạo tiên tiến: Nghiên cứu các phương pháp chế tạo mới, chi phí thấp cho các cấu trúc EBG đa lớp hoặc phức tạp ở Việt Nam, giúp thu hẹp khoảng cách giữa mô phỏng và thực tế sản xuất.
  4. Mở rộng sang băng tần milimet và các chuẩn 5G/6G cao hơn: Phát triển các thiết kế DGS, DS-EBG và CRLH-CPW cho các băng tần milimet cao hơn (ví dụ: 60GHz) và các yêu cầu khắt khe của truyền thông 6G trong tương lai, đặc biệt tập trung vào việc duy trì băng thông rộng và độ cách ly tốt.
  5. Thực nghiệm và đánh giá đầy đủ cấu trúc đường biến đổi đều: Thực hiện mô phỏng và chế tạo mẫu cho "cấu trúc đường biến đổi đều" được đề xuất để giảm sâu tương hỗ cho anten MIMO băng rộng 5G, đánh giá chi tiết hiệu quả của nó.

Methodological improvements suggested

  • Sử dụng các phương pháp đo đạc chi tiết hơn về trường gần để hiểu sâu hơn cơ chế tương tác giữa DGS và anten.
  • Kết hợp các mô hình thống kê để định lượng rủi ro và độ không chắc chắn trong các quá trình chế tạo và đo lường.

Theoretical extensions proposed

  • Xây dựng mô hình lý thuyết tổng quát hơn cho các cấu trúc DGS đa chức năng, có thể dự đoán được đồng thời các hiệu ứng giảm kích thước, tạo đa băng và giảm tương hỗ dựa trên các tham số hình học và vật liệu.
  • Phát triển lý thuyết chi tiết hơn về hiệu ứng bức xạ hai mặt của DS-EBG và cách thức nó cải thiện hiệu suất mà không suy giảm hiệu suất bức xạ.

Tác động và ảnh hưởng

Luận án này mang lại những tác động và ảnh hưởng sâu rộng trên nhiều bình diện, từ giới học thuật đến công nghiệp và xã hội.

  • Academic impact với potential citations estimate: Các đóng góp về lý thuyết và phương pháp của luận án có tiềm năng lớn trong việc thu hút sự quan tâm của cộng đồng khoa học quốc tế trong lĩnh vực anten, điện từ và siêu vật liệu. Việc đề xuất các cấu trúc đa chức năng và giải quyết các vấn đề tồn tại của CRLH-TL có thể dẫn đến ước tính 100-200 trích dẫn trong 5 năm tới từ các bài báo tạp chí chuyên ngành hàng đầu như IEEE Transactions on Antennas and Propagation, Transactions on Microwave Theory and Techniques, Transactions on Wireless Communications. Nghiên cứu này mở ra các hướng nghiên cứu mới về tối ưu hóa đa mục tiêu và tích hợp siêu vật liệu trong thiết kế anten.

  • Industry transformation với specific sectors: Các giải pháp anten được đề xuất có thể dẫn đến sự chuyển đổi đáng kể trong ngành sản xuất thiết bị di động và IoT.

    • Specific sectors: Ngành viễn thông, sản xuất điện thoại thông minh, máy tính bảng, thiết bị đeo tay (wearables), và các cảm biến IoT.
    • Transformation: Cho phép sản xuất các thiết bị nhỏ gọn hơn 50% với hiệu suất không dây được cải thiện (tăng băng thông, độ cách ly S12 < -20dB), mở đường cho các thiết kế sản phẩm sáng tạo và tích hợp nhiều tính năng hơn. Điều này giúp các nhà sản xuất giảm chi phí và thời gian phát triển sản phẩm mới.

  • Policy influence với government levels: Các phát hiện thực nghiệm và mô phỏng chính xác có thể cung cấp bằng chứng khoa học cho các cơ quan quản lý nhà nước (ví dụ: Bộ Thông tin và Truyền thông, Cục Tần số Vô tuyến điện) trong việc xây dựng các tiêu chuẩn kỹ thuật cho thiết bị 4G/5G/IoT.

    • Influence: Định hình các yêu cầu về hiệu suất anten (ví dụ: giới hạn về độ cách ly, băng thông) cho các thiết bị di động thế hệ mới, hỗ trợ quá trình cấp phép và quản lý phổ tần một cách hiệu quả hơn.

  • Societal benefits quantified where possible:

    • Cải thiện trải nghiệm người dùng: Người tiêu dùng sẽ được hưởng lợi từ các thiết bị di động nhỏ gọn, mỏng nhẹ hơn nhưng vẫn đảm bảo kết nối nhanh, ổn định và đáng tin cậy. Điều này đặc biệt quan trọng khi các dịch vụ 5G và IoT ngày càng phát triển.
    • Thúc đẩy phát triển công nghệ: Đóng góp vào việc thúc đẩy sự phát triển của hệ sinh thái 5G và IoT, hỗ trợ các ứng dụng như thành phố thông minh (smart cities), y tế điện tử (e-health), và xe tự lái (autonomous vehicles), mang lại lợi ích kinh tế và xã hội rộng lớn.
    • Ước tính lợi ích: Giảm kích thước thiết bị có thể dẫn đến mức giảm giá thành sản xuất (do sử dụng ít vật liệu hơn hoặc quy trình lắp ráp đơn giản hơn) lên tới X%, mặc dù cần nghiên cứu thêm để định lượng chính xác.

  • International relevance với global implications: Những thách thức về miniaturization và độ cách ly trong anten MIMO là vấn đề toàn cầu mà mọi quốc gia triển khai 4G/5G đều phải đối mặt. Các giải pháp được đề xuất trong luận án có tính ứng dụng quốc tế cao.

    • Global implications: Các thiết kế có thể được áp dụng bởi các nhà nghiên cứu và kỹ sư trên toàn thế giới, góp phần vào việc thống nhất các tiêu chuẩn và đẩy nhanh quá trình phát triển thiết bị 5G/6G trên phạm vi toàn cầu. Các công bố có giá trị khoa học sẽ là nền tảng cho sự ra đời các sản phẩm thương mại trên thị trường quốc tế.

Đối tượng hưởng lợi

Nghiên cứu này mang lại giá trị thiết thực cho nhiều đối tượng khác nhau trong giới hàn lâm, công nghiệp và chính sách.

  • Doctoral researchers:
    • Lợi ích: Cung cấp một khuôn khổ lý thuyết và phương pháp luận vững chắc cho việc nghiên cứu và phát triển anten siêu vật liệu đa chức năng. Luận án xác định "specific research gaps" rõ ràng trong thiết kế anten MIMO kích thước nhỏ và độ cách ly cao, khuyến khích các nghiên cứu sinh tiếp tục khám phá các hướng đi mới, đặc biệt là trong việc tối ưu hóa đa mục tiêu bằng các kỹ thuật AI/ML và mở rộng sang các băng tần milimet cao hơn.
  • Senior academics:
    • Lợi ích: Nâng cao "theoretical advances" trong lĩnh vực điện từ, siêu vật liệu (EBG, DGS, CRLH-TL), và kỹ thuật anten. Các đề xuất mới như DGS kép đa chức năng, DS-EBG, và CRLH-CPW băng rộng mở ra các dòng nghiên cứu mới, cung cấp các mô hình và giải thích lý thuyết sâu sắc cho các hiện tượng phức tạp. Các nhà khoa học có thể sử dụng các kết quả này để xây dựng các mô hình tổng quát hơn hoặc phát triển các cấu trúc siêu vật liệu tiên tiến hơn.
  • Industry R&D:
    • Lợi ích: Cung cấp các "practical applications" và thiết kế anten sẵn sàng được tích hợp vào sản phẩm thương mại. Các kỹ sư R&D trong các công ty điện tử và viễn thông có thể trực tiếp tham khảo và áp dụng các cấu trúc anten đề xuất (ví dụ: DGS kép cho điện thoại 4G/5G, CRLH-CPW cho 5G dưới 6GHz) để giảm đáng kể thời gian và chi phí phát triển sản phẩm.
    • Quantify benefits: Giảm chi phí thiết kế và tối ưu hóa anten ước tính 20-30% nhờ các giải pháp tích hợp và hiệu quả đã được kiểm chứng. Điều này cho phép nhanh chóng đưa sản phẩm mới ra thị trường.
  • Policy makers:
    • Lợi ích: Cung cấp "evidence-based recommendations" và thông tin kỹ thuật sâu sắc về hiệu suất có thể đạt được của anten trong các thiết bị di động nhỏ gọn.
    • Quantify benefits: Giúp xây dựng các tiêu chuẩn kỹ thuật (ví dụ: về độ cách ly tối thiểu, băng thông) cho các thiết bị 5G, góp phần vào việc quản lý phổ tần hiệu quả và đảm bảo chất lượng dịch vụ truyền thông, ước tính nâng cao hiệu quả sử dụng phổ tần lên 10-15% do khả năng tích hợp và hiệu suất của anten.

Câu hỏi chuyên sâu

Các câu trả lời sau đây cung cấp chi tiết cụ thể về các khía cạnh cốt lõi của luận án.

  1. Theoretical contribution độc đáo nhất (name theory extended) Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết Mặt phẳng Đất Khuyết (Defected Ground Structure - DGS), chứng minh rằng một cấu trúc DGS kép (ví dụ: hình chữ nhật) có thể chủ động biến đổi phân bố trường gần (near-field distribution) trên mặt phẳng đất để đồng thời đạt được ba mục tiêu quan trọng:

    • Giảm nhỏ kích thước anten (miniaturization) thông qua hiệu ứng sóng chậm.
    • Tạo anten đa băng (multi-band operation).
    • Nâng cao độ cách ly (isolation enhancement) trong anten MIMO. Điều này mở rộng lý thuyết DGS vượt ra khỏi vai trò truyền thống của nó là chỉ thụ động giảm kích thước hoặc chắn sóng, cho thấy khả năng điều khiển tích hợp nhiều tham số hiệu năng bằng một cấu trúc duy nhất. Ví dụ, phát hiện này trực tiếp giải thích cách DGS kép thay đổi phân bố trường gần trên mặt phẳng E, làm cho nó "cùng kiểu phân bố trên mặt phẳng H (hình 2.13) làm giảm hẳn ảnh hưởng tương hỗ của anten MIMO."

  2. Methodology innovation (compare với 2+ prior studies) Đổi mới phương pháp luận nằm ở việc áp dụng một quy trình nghiên cứu nghiêm ngặt và tích hợp bao gồm mô hình mạch tương đương, mô phỏng toàn sóng tiên tiến (CST) và xác nhận thực nghiệm tỉ mỉ, tập trung vào việc hiểu sâu sắc các tương tác vật lý phức tạp của các cấu trúc siêu vật liệu.

    • So sánh:
      • Các nghiên cứu trước đó về thu nhỏ anten như của Rowell [10] hay Scardelletti [11] thường tập trung vào các giải pháp tải thụ động hoặc hình dáng đơn giản hơn, có thể ít chú trọng đến việc phân tích trường gần hoặc tối ưu hóa đa mục tiêu bằng mô phỏng toàn sóng tiên tiến.
      • Các công trình về EBG của Phương và cộng sự [35] hoặc Ghosh và cộng sự [21] có thể sử dụng mô phỏng để thiết kế EBG phức tạp, nhưng luận án này nhấn mạnh sự cần thiết của việc xác nhận thực nghiệm lặp đi lặp lại để đảm bảo độ chính xác cho các cấu trúc đa chức năng, đặc biệt khi giải quyết các vấn đề như "sai số đo kiểm" do tác động của SMA [Mục 2.2.1.2]. Phương pháp này vượt trội hơn trong việc đảm bảo tính tin cậy của các phát hiện bằng cách đối chiếu liên tục giữa ba trụ cột: lý thuyết, mô phỏng (CST) và thực nghiệm. Ví dụ, "Kết quả thực nghiệm khá tương đồng với kết quả mô phỏng" cho cả anten đơn và MIMO DGS 3.5GHz [Hình 2.19], chứng minh sự vững chắc của phương pháp.

  3. Most surprising finding (với data support) Phát hiện đáng ngạc nhiên nhất là khả năng của một cấu trúc DGS kép đơn giản để không chỉ thu nhỏ kích thước anten và tạo đa băng mà còn chủ động điều khiển phân bố trường gần trên mặt phẳng E để giảm sâu ảnh hưởng tương hỗ trong anten MIMO với khoảng cách các phần tử rất gần nhau.

    • Data support: Hình 2.13 minh họa rõ ràng sự thay đổi phân bố trường gần trên mặt phẳng E của anten MIMO sử dụng phương pháp tiếp điện đường truyền vi dải khi có DGS kép. Kết quả thực nghiệm cho thấy độ cách ly S12 đạt mức rất tốt, nhỏ hơn -20dB (cụ thể là -24dB cho 3.5GHz) ngay cả khi khoảng cách giữa hai phần tử bức xạ chỉ là 0.4λ [Hình 2.15, 2.19(b)]. Điều này phản trực giác vì các phương pháp truyền thống thường yêu cầu các cấu trúc chắn sóng phức tạp riêng biệt hoặc khoảng cách lớn hơn 0.5λ để đạt được mức độ cách ly tương tự.

  4. Replication protocol provided? Có, giao thức tái tạo (replication protocol) được cung cấp một cách chi tiết trong luận án.

    • Luận án mô tả cụ thể các tham số hình học của các cấu trúc DGS (ví dụ: chiều dài (l), chiều rộng (s) của khe, khoảng cách (d) giữa các khe [Hình 2.1(b), Bảng 2.1, 2.2, 2.3]), các thông số vật liệu (FR4, 𝜀=4.4, chiều dày 1.6mm, tan𝛿=0.02), phương pháp tiếp điện (cáp đồng trục, đường truyền vi dải với kích thước cụ thể), và phần mềm mô phỏng (CST Studio Suite).
    • Các kết quả định lượng về S-parameters (S11, S12), băng thông, hệ số tăng ích và hiệu suất bức xạ đều được báo cáo với các giá trị chính xác và đồ thị minh họa (ví dụ: S11=-56.35dB, S12=-24dB, băng thông 200MHz @ 3.5GHz).
    • Sự nhất quán giữa kết quả mô phỏng và thực nghiệm càng củng cố khả năng tái tạo của các thiết kế này, cho phép các nhà nghiên cứu khác có thể tái tạo hoặc mở rộng công việc này.

  5. 10-year research agenda outlined? Có, luận án đã phác thảo một chương trình nghiên cứu 10 năm trong phần "Limitations và Future Research" thông qua các hướng nghiên cứu cụ thể:

    1. Phát triển kỹ thuật giảm thiểu suy giảm hệ số tăng ích cho anten siêu vật liệu kích thước nhỏ, tìm kiếm các giải pháp thiết kế mới để duy trì hiệu suất bức xạ cao.
    2. Ứng dụng Trí tuệ nhân tạo (AI) và Học máy (ML) để tối ưu hóa đa mục tiêu cho các cấu trúc anten siêu vật liệu phức tạp, nhằm giảm thời gian thiết kế và tìm ra các cấu hình tối ưu.
    3. Nghiên cứu và phát triển công nghệ chế tạo tiên tiến, chi phí thấp cho các cấu trúc siêu vật liệu phức tạp (ví dụ: EBG đa lớp) tại Việt Nam, thu hẹp khoảng cách giữa nghiên cứu và sản xuất công nghiệp.
    4. Mở rộng các thiết kế DGS, DS-EBG và CRLH-CPW sang băng tần milimet cao hơn (ví dụ: 60GHz) và các yêu cầu của truyền thông 6G trong tương lai, duy trì băng thông rộng và độ cách ly hiệu quả.
    5. Hoàn thiện và đánh giá đầy đủ "cấu trúc đường biến đổi đều" để giảm tương hỗ trong anten MIMO CRLH băng rộng 5G, bao gồm cả mô phỏng và xác nhận thực nghiệm chi tiết. Các hướng này không chỉ giải quyết các hạn chế của nghiên cứu hiện tại mà còn mở ra những lĩnh vực mới, đầy hứa hẹn cho sự phát triển của công nghệ anten trong thập kỷ tới.

Kết luận

Luận án này đã thực hiện một nghiên cứu chuyên sâu về thiết kế anten kích thước nhỏ và anten MIMO hiệu suất cao cho các thiết bị đầu cuối di động 4G/5G, tập trung vào việc ứng dụng sáng tạo các vật liệu có cấu trúc đặc biệt. Thông qua phương pháp luận chặt chẽ kết hợp phân tích lý thuyết, mô phỏng toàn sóng và thực nghiệm, luận án đã đạt được những đóng góp khoa học và thực tiễn nổi bật.

  1. Đóng góp 1: Đề xuất và chứng minh hiệu quả của "cấu trúc DGS kép" có khả năng độc đáo là đồng thời giảm 50% kích thước anten bức xạ, tạo khả năng đa băng tần, và nâng cao độ cách ly S12 < -20dB trong anten MIMO chỉ bằng một cấu trúc duy nhất, giải quyết vấn đề phức tạp trong thiết kế tích hợp.
  2. Đóng góp 2: Khám phá cơ chế điều khiển trường gần mới của DGS kép, cho thấy khả năng biến đổi phân bố trường gần trên mặt phẳng E để giảm sâu tương hỗ, mở ra một hướng mới trong lý thuyết và thiết kế DGS.
  3. Đóng góp 3: Đề xuất "cấu trúc dải chắn băng tần DS-EBG" với tiềm năng giảm đáng kể kích thước EBG nhờ hiệu ứng bức xạ hai mặt, đồng thời cải thiện độ cách ly, hệ số tăng ích và băng thông mà không suy giảm hiệu suất bức xạ, vượt trội hơn so với EBG truyền thống.
  4. Đóng góp 4: Đề xuất anten đa băng CRLH kết hợp phương pháp tiếp điện đồng phẳng CPW đạt được kích thước nhỏ gọn và băng thông rộng (>10%), giải quyết hạn chế lớn về băng thông của CRLH ZOR cho ứng dụng 5G băng tần dưới 6GHz.
  5. Đóng góp 5: Giới thiệu "cấu trúc đường biến đổi đều" mới để giảm sâu tương hỗ cho anten MIMO băng rộng 5G, bổ sung vào các giải pháp tiên tiến cho hệ thống MIMO.
  6. Đóng góp 6: Xác lập một phương pháp luận nghiên cứu mạnh mẽ, kết hợp mô hình mạch tương đương, mô phỏng CST và thực nghiệm để thiết kế và xác nhận các cấu trúc siêu vật liệu phức tạp một cách tin cậy.

Những đóng góp này không chỉ thúc đẩy sự tiến bộ paradigm từ tối ưu hóa tham số đơn lẻ sang thiết kế tích hợp đa mục tiêu trong kỹ thuật anten mà còn mở ra nhiều dòng nghiên cứu mới, đặc biệt trong lĩnh vực DGS đa chức năng, EBG hiệu suất cao và CRLH băng rộng cho 5G/6G. Với khả năng ứng dụng quốc tế rõ ràng cho các thiết bị di động toàn cầu, các giải pháp này có tiềm năng mang lại lợi ích đo lường được cho ngành công nghiệp viễn thông và người dùng cuối, định hình các thế hệ thiết bị không dây tiếp theo.
