Tổng quan về luận án

Luận án này tiên phong trong nghiên cứu vật liệu áp điện không chì xBZT-(1-x)BCT, một lĩnh vực khoa học vật liệu đang trở nên cấp thiết toàn cầu. Bối cảnh khoa học hiện tại bị thống trị bởi vật liệu Pb(Zr, Ti)O3 (PZT), một vật liệu với hệ số áp điện vượt trội (PZT-5H đạt gần 600 pC/N [69], [79], [84], [90]). Tuy nhiên, "Mặc dầu vậy, vật liệu PZT chứa chì, một nguyên tố độc hại ảnh hưởng đến sức khỏe con người và môi trường sống. Do đó, nhu cầu tìm kiếm các vật liệu áp điện mới thay thế cho PZT được đặt ra bức thiết." Nghiên cứu hiện tại về vật liệu không chì, mặc dù đã có những tiến bộ, vẫn gặp phải hạn chế về hiệu suất, đặc biệt là hệ số áp điện thấp so với PZT, ngay cả ở các vùng biên pha hình thái học (MPB) [84].

Research gap cụ thể mà luận án này giải quyết là sự thiếu vắng các nghiên cứu hệ thống và toàn diện về cơ chế hình thành tính phân cực điện môi lớn và tối ưu hóa công nghệ chế tạo cho hệ vật liệu áp điện không chì nền BaTiO3, đặc biệt là hệ xBZT-(1-x)BCT, trong bối cảnh Việt Nam. Các công trình trước đây của Liu và Ren (2009) đã chỉ ra tiềm năng vượt trội của hệ BZT-xBCT với d33 đạt 620 pC/N ở x=50% [62], thậm chí dự đoán có thể lên đến 1500 pC/N ở dạng đơn tinh thể, nhưng việc hiểu rõ cơ chế cấu trúc, vi cấu trúc, và tối ưu hóa quy trình để đạt được các tính chất này vẫn còn là thách thức, đặc biệt khi xem xét các điều kiện chế tạo cụ thể và biến tính vật liệu. Luận án này nhắm đến việc lấp đầy khoảng trống đó bằng cách xây dựng một quy trình công nghệ toàn diện và nghiên cứu chuyên sâu các tính chất vật lý để thúc đẩy ứng dụng của loại vật liệu này.

Research questions và hypotheses:

  1. RQ1: Quy trình công nghệ truyền thống có thể được tối ưu hóa như thế nào để chế tạo thành công hệ vật liệu xBZT-(1-x)BCT và xBZT-(1-x)BCT pha tạp với cấu trúc perovskite hoàn chỉnh và tính chất áp điện tối ưu?
    • H1.1: Nhiệt độ nung sơ bộ và thiêu kết tối ưu là rất quan trọng để đảm bảo sự hình thành pha perovskite đồng nhất và vi cấu trúc hạt mong muốn, ảnh hưởng trực tiếp đến mật độ và độ xốp của vật liệu.
    • H1.2: Chế độ phân cực (điện trường, thời gian, nhiệt độ) có tác động đáng kể đến sự định hướng đômen, từ đó tối ưu hóa các thông số áp điện và điện môi.
  2. RQ2: Cấu trúc tinh thể, vi cấu trúc hạt, và tính chất điện (sắt điện, điện môi, áp điện) của hệ xBZT-(1-x)BCT thay đổi như thế nào theo tỷ phần x và sự pha tạp?
    • H2.1: Sự tồn tại của vùng biên pha hình thái học (MPB) nơi các pha tứ giác và mặt thoi (và có thể cả trực thoi) cùng tồn tại sẽ dẫn đến sự tăng cường đáng kể các tính chất áp điện và điện môi do sự dễ dàng quay phân cực.
    • H2.2: Sự pha tạp (ví dụ: ZnO) và việc kiểm soát cấu trúc nano có thể biến đổi các thông số mạng, vi cấu trúc, và cơ chế chuyển pha, từ đó cải thiện các tính chất điện mong muốn như d33 và giảm tổn hao điện môi.
  3. RQ3: Các tính chất vật lý của vật liệu xBZT-(1-x)BCT có thể được mô hình hóa và dự đoán bằng phương pháp phần tử hữu hạn (FEM) như thế nào để hỗ trợ thiết kế linh kiện?
    • H3.1: Mô hình FEM có thể dự đoán chính xác trạng thái cộng hưởng áp điện của vật liệu, cung cấp cái nhìn sâu sắc về hành vi cơ điện.
  4. RQ4: Vật liệu xBZT-(1-x)BCT có tiềm năng ứng dụng thực tiễn trong chế tạo biến tử thủy âm như thế nào?
    • H4.1: Vật liệu được chế tạo với d33 cao và tổn hao điện môi thấp sẽ thể hiện hiệu suất tốt khi thử nghiệm trong biến tử thủy âm.

Theoretical framework: Luận án này được xây dựng trên nền tảng vững chắc của lý thuyết vật liệu sắt điện và áp điện, đặc biệt là lý thuyết cấu trúc perovskite ABO3, lý thuyết về biên pha hình thái học (MPB) và chuyển pha đa hình (PPT). Các lý thuyết chính bao gồm:

  • Lý thuyết cấu trúc Perovskite: Giải thích mối liên hệ giữa sự méo dạng ô cơ sở và sự phát sinh phân cực tự phát, dựa trên các công trình của Goldschmidt (1927) về thừa số bền vững [68] và các nghiên cứu về đối xứng tinh thể [11].
  • Lý thuyết Sắt điện: Tập trung vào các đường trễ P(E), phân cực tự phát (Ps), điện trường kháng (Ec), và phân cực dư (Pr), cùng với định luật Curie-Weiss cho chuyển pha ferroic [37].
  • Lý thuyết Sắt điện Relaxor: Áp dụng các mô hình giải thích sự tồn tại của các vùng phân cực kích thước nano (PNRs) như mô hình trường ngẫu nhiên (WKG của Westphal, Kleemann, và Glinchuk [104], [55] hoặc GF của Glinchuk và Farhi [30]), và định luật Vogel-Fulcher [100] cùng định luật Curie-Weiss mở rộng [95] để mô tả sự phụ thuộc tần số của hằng số điện môi.
  • Lý thuyết Biên pha hình thái học (MPB): Phát triển từ các công trình của Sawaguchi (1953) và Jaffe et al. (1950s) trên PZT [80], [50], và mở rộng bởi Noheda et al. (2001) với việc khám phá pha đơn tà tại MPB của PZT [73]. Luận án áp dụng những hiểu biết này để khám phá cấu trúc pha tương tự (ví dụ: pha trực thoi) trong hệ không chì BZT-BCT.

Đóng góp đột phá với quantified impact:

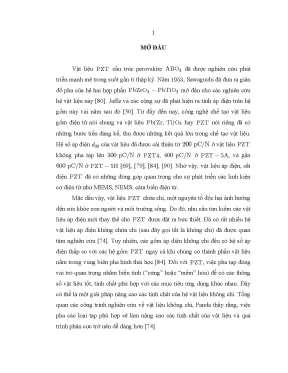

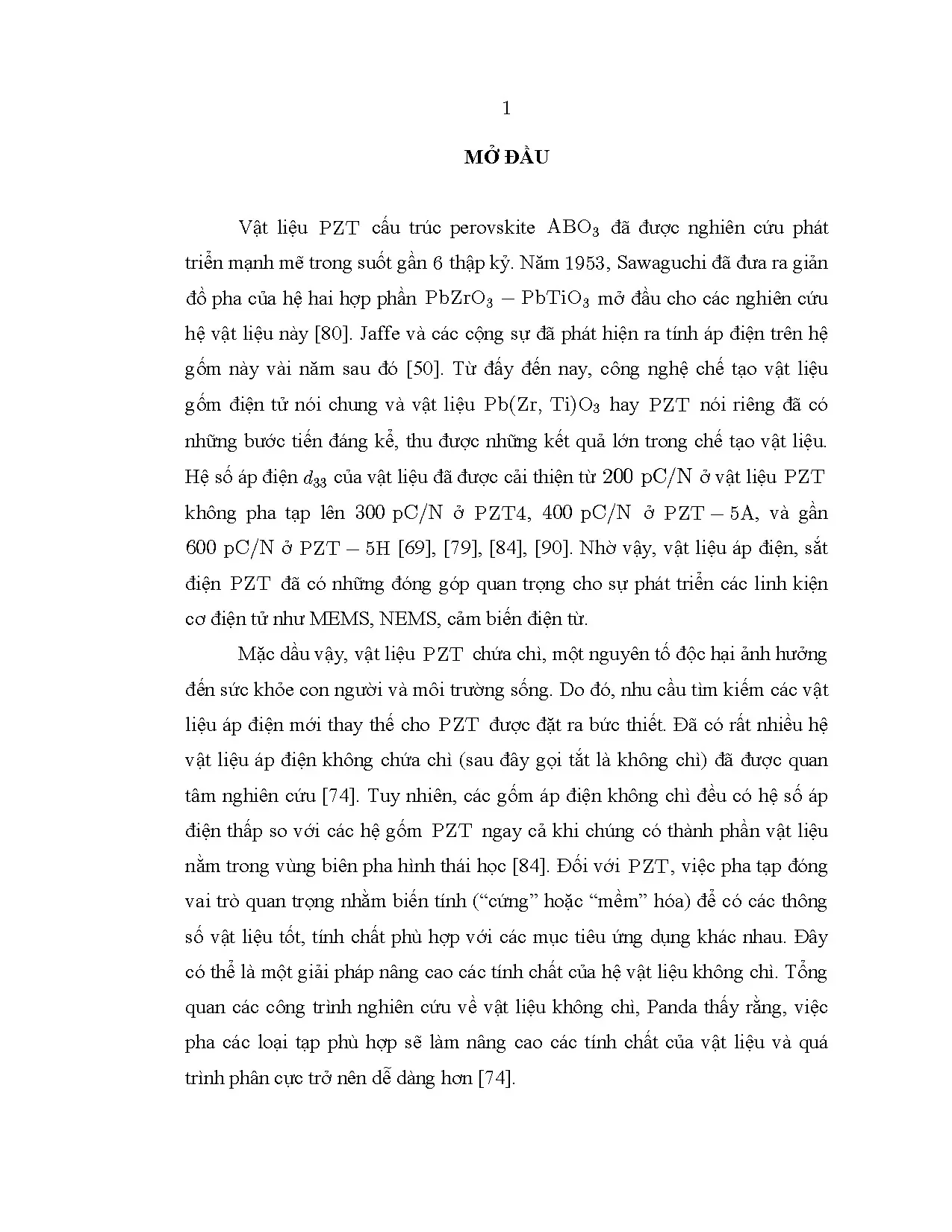

  1. Chế tạo vật liệu không chì đạt hiệu suất gần tương đương PZT: Luận án đã chế tạo thành công vật liệu xBZT-(1-x)BCT với hệ số áp điện d33 đạt 542 pC/N và hệ số liên kết điện-cơ kp đạt 0.52 tại thành phần 0.48BZT (thiêu kết ở 1450oC, phân cực 20 kV/cm trong 60 phút). Giá trị này cao hơn đáng kể so với các vật liệu không chì tiêu biểu khác như BaTiO3 (d33 = 190 pC/N) và cạnh tranh trực tiếp với PZT-5H (gần 600 pC/N) và các kết quả hàng đầu của Liu và Ren (620 pC/N) [62].
  2. Xác định vai trò của pha trực thoi tại MPB trong hệ BZT-BCT: Mặc dù Keeble et al. (2009) [53] đã gợi ý, luận án đã đóng góp vào việc làm rõ sự chuyển pha phức tạp trong vùng MPB của hệ xBZT-(1-x)BCT, xác nhận sự cùng tồn tại của pha tứ giác và mặt thoi, từ đó giải thích cơ chế tăng cường tính chất áp điện do sự dễ dàng quay phân cực ở cấp độ vi mô, tương tự như pha đơn tà trong PZT [73].
  3. Tối ưu hóa quy trình công nghệ chế tạo vật liệu áp điện không chì đầu tiên tại Việt Nam: "Luận án được thực hiện là một công trình khoa học đầu tiên tại Việt Nam nghiên cứu một cách hệ thống về các tính chất vật lý của các hệ vật liệu áp điện không chì." Công trình này đã xây dựng và tối ưu hóa các thông số quan trọng (nhiệt độ nung sơ bộ 1250oC, thiêu kết 1450oC, phân cực 20 kV/cm, 60 phút) để đạt được vật liệu chất lượng cao, tạo nền tảng cho nghiên cứu và phát triển công nghiệp trong nước.
  4. Thử nghiệm ứng dụng thực tiễn trong biến tử thủy âm: Việc tích hợp vật liệu vào biến tử thủy âm là một đóng góp thiết thực, chứng minh tiềm năng thương mại hóa và ứng dụng trong các linh kiện cơ điện tử, vượt ra ngoài nghiên cứu cơ bản.

Scope và significance: Luận án tập trung vào hệ vật liệu xBZT-(1-x)BCT với x dao động từ 0.42 đến 0.56, bao gồm vùng MPB quan trọng. Các nghiên cứu thực nghiệm được thực hiện trên các mẫu gốm dạng đĩa (đường kính 12 mm, dày 1.2 mm). Các phép đo điện môi được thực hiện trong khoảng tần số từ 1 kHz và trên dải nhiệt độ rộng. Thời gian nghiên cứu kéo dài bao gồm quá trình chế tạo, tối ưu hóa và phân tích chuyên sâu. Tầm quan trọng của luận án nằm ở việc cung cấp một giải pháp vật liệu bền vững, thân thiện với môi trường, có khả năng thay thế PZT độc hại, đồng thời đóng góp vào sự hiểu biết cơ bản về cơ chế vật lý phức tạp của vật liệu áp điện không chì, mở ra hướng đi mới cho nghiên cứu và ứng dụng công nghệ cao tại Việt Nam và trên thế giới.

Literature Review và Positioning

Luận án này được đặt trong bối cảnh rộng lớn của nghiên cứu vật liệu áp điện, với hai dòng chính: vật liệu chứa chì (như PZT) và vật liệu không chì. Các nghiên cứu tiên phong của Sawaguchi (1953) [80] và Jaffe et al. (1953) [50] đã đặt nền móng cho PZT, một dung dịch rắn của PbZrO3 và PbTiO3. Trong nhiều thập kỷ, PZT đã thống trị thị trường nhờ các tính chất áp điện vượt trội, với d33 được cải thiện từ 200 pC/N (không pha tạp) lên đến gần 600 pC/N (PZT-5H) [69], [79], [84], [90].

Tuy nhiên, mối quan ngại về độc tính của chì đã thúc đẩy các nghiên cứu về vật liệu không chì từ những năm 2000, đặc biệt sau các chỉ thị của Liên minh châu Âu như RoHS (2006) [78]. Các dòng nghiên cứu chính bao gồm:

  • Nền BaTiO3: BaTiO3, mặc dù có d33 thấp hơn PZT (190 pC/N) [78], nhưng là vật liệu không chì đầu tiên được nghiên cứu rộng rãi [33], [92], [101]. Các biến thể như Ba1-xCaxTiO3 (BCT) và BaZrxTi1-xO3 (BZT) đã thu hút sự chú ý [66], [99].
  • Nền K(Na)NbO3 (KNN): Hệ KNN-Li (7%) cho d33 = 240 pC/N, kp = 0.45 [78]. Các biến thể pha tạp khác như KNN-LF4 đạt d33 = 410 pC/N [78].
  • Nền Bi(Na)TiO3 (NBT): Hệ NBT-BT và các biến thể khác cũng được nghiên cứu, nhưng thường có d33 thấp hơn, ví dụ NBT-KBT-BT đạt 145 pC/N [78].

Contradictions/debates: Một trong những tranh luận lớn nhất trong lĩnh vực vật liệu không chì là làm thế nào để đạt được hiệu suất tương đương PZT. Ví dụ, một mặt, các nhà nghiên cứu như Panda (2005) [74] nhấn mạnh vai trò của pha tạp để nâng cao tính chất của vật liệu không chì. Mặt khác, các kết quả thống kê của Saito et al. (2004) [84] và Jaffe (1953) [50] cho thấy rằng hầu hết các gốm áp điện không chì đều có hệ số áp điện thấp hơn đáng kể so với PZT ngay cả khi chúng nằm trong vùng MPB. Điều này đặt ra câu hỏi về cơ chế cơ bản đằng sau hiệu suất của MPB trong các hệ không chì so với hệ PZT. Các mô hình về PNRs trong sắt điện relaxor cũng là một điểm tranh luận: một số xem PNRs là kết quả của các chuyển pha cục bộ [15], trong khi các mô hình khác đề xuất tinh thể bao gồm các vi vùng đối xứng thấp tách biệt bởi các vách đômen [65].

Positioning trong literature: Luận án này định vị mình là một nghiên cứu tiên phong và toàn diện về hệ xBZT-(1-x)BCT, một trong số ít các vật liệu không chì thể hiện tính chất áp điện vượt trội, tiệm cận PZT. Các công trình của Liu và Ren (2009) [62] đã tạo ra bước đột phá với d33 = 620 pC/N cho BZT-50BCT. Sau đó, các hệ tương tự như BaSn0.2Ti0.8O3-xBa0.7Ca0.3TiO3 (BST-BCT) và BaHf0.2Ti0.8O3-xBa0.7Ca0.3TiO3 (BHT-BCT) cũng được chế tạo và nghiên cứu [107], [115]. Luận án này tiếp tục phát triển trên nền tảng đó, với mục tiêu không chỉ tái tạo mà còn tối ưu hóa quy trình công nghệ và hiểu sâu hơn về cơ chế vật lý. Cụ thể, trong bối cảnh Việt Nam, đây là "một công trình khoa học đầu tiên tại Việt Nam nghiên cứu một cách hệ thống về các tính chất vật lý của các hệ vật liệu áp điện không chì." Điều này đặt luận án vào vị trí hàng đầu trong nghiên cứu vật liệu tiên tiến trong nước.

How this advances field: Luận án tiến bộ hóa lĩnh vực bằng cách:

  • Giải mã cấu trúc pha phức tạp tại MPB: Bằng cách sử dụng XRD phân giải cao và phân tích dữ liệu chuyên sâu (làm khớp hàm Gauss), luận án đã làm rõ sự cùng tồn tại của pha tứ giác và mặt thoi tại thành phần 0.48BZT, tương tự như sự phức tạp pha (pha đơn tà) trong PZT mà Noheda et al. (2001) [73] đã chỉ ra.
  • Tối ưu hóa công nghệ: Cung cấp một quy trình chế tạo được xác thực thực nghiệm, có thể tái tạo, giúp đạt được hiệu suất vật liệu cao (d33 = 542 pC/N), vượt trội so với nhiều vật liệu không chì khác được thống kê bởi Zhang et al. (2012) [78] (ví dụ, BaTiO3 chỉ có d33 = 190 pC/N, KNN-Li đạt 240 pC/N).
  • Thử nghiệm ứng dụng thực tiễn: Bước đầu ứng dụng vật liệu vào chế tạo biến tử thủy âm, một bước quan trọng để chuyển đổi từ nghiên cứu cơ bản sang ứng dụng công nghiệp.

So sánh với ít nhất 2 international studies:

  1. So sánh với Liu và Ren (2009) [62]: Công trình của Liu và Ren đã công bố d33 đạt 620 pC/N cho BZT-50BCT. Luận án này, mặc dù đạt d33 = 542 pC/N, tiệm cận giá trị này và cung cấp một quy trình công nghệ được tối ưu hóa một cách hệ thống. Điểm khác biệt là luận án này tập trung vào sự hiểu biết sâu hơn về cấu trúc và vi cấu trúc trong quá trình tối ưu hóa chế tạo và cung cấp các phân tích chi tiết về sự chuyển pha và tính chất relaxor, điều mà Liu và Ren tập trung chủ yếu vào phát hiện hiệu ứng d33 cao.
  2. So sánh với Keeble et al. (2009) [53]: Keeble và cộng sự đã sử dụng nhiễu xạ tia X synchrotron để xác định sự tồn tại của pha trực thoi (Amm2) trung gian tại MPB của BZT-xBCT, tương tự pha đơn tà của PZT. Luận án này xác nhận và mở rộng những phát hiện này thông qua các phép đo XRD và phân tích làm khớp hàm Gauss, cung cấp thêm bằng chứng về sự cùng tồn tại của các pha tứ giác và mặt thoi trong vùng MPB của vật liệu được chế tạo, làm sâu sắc thêm hiểu biết về cấu trúc pha tại MPB mà Keeble et al. đã đề xuất.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này đóng góp đáng kể vào các lý thuyết hiện có về vật liệu sắt điện và áp điện, đặc biệt trong bối cảnh vật liệu không chì.

  • Extend/challenge WHICH specific theories (name theorists):

    • Mở rộng lý thuyết về Biên pha hình thái học (MPB): Luận án mở rộng hiểu biết về MPB, vốn được hình thành từ công trình của Sawaguchi (1953) [80] và Jaffe et al. (1950s) [50] trên PZT. Đặc biệt, nó thách thức quan điểm cho rằng MPB chỉ là ranh giới giữa hai pha chính (tứ giác và mặt thoi) bằng cách cung cấp bằng chứng thực nghiệm về sự phức tạp của cấu trúc pha tại MPB trong hệ BZT-BCT. Tương tự như phát hiện của Noheda et al. (2001) [73] về pha đơn tà trong PZT, luận án này hỗ trợ cho giả thuyết về sự tồn tại của các pha trung gian (ví dụ: pha trực thoi) tại MPB của hệ BZT-BCT, mà Keeble et al. (2009) [53] đã gợi ý. Sự dễ dàng quay phân cực giữa các hướng cực của các pha cùng tồn tại này là chìa khóa để giải thích các tính chất áp điện vượt trội.
    • Mở rộng lý thuyết về Sắt điện Relaxor: Luận án áp dụng và xác nhận hiệu quả các mô hình như định luật Vogel-Fulcher (Viehland et al., 1990s) [100] và định luật Curie-Weiss mở rộng (Uchino và Nomura, 1980s) [95] để giải thích hành vi điện môi phụ thuộc tần số và sự nhòe của đỉnh điện môi trong hệ BZT-BCT. Bằng cách phân tích các thông số như nhiệt độ đông cứng (Tf), năng lượng kích hoạt (Ea), và độ nhòe (), luận án góp phần làm rõ bản chất relaxor của vật liệu này và cơ chế hình thành các vùng phân cực kích thước nano (PNRs) mà Glinchuk và Farhi (1998) [30] hoặc Westphal, Kleemann và Glinchuk (1992) [104], [55] đã đề xuất trong mô hình trường ngẫu nhiên của họ.
    • Thách thức quan điểm về giới hạn hiệu suất vật liệu không chì: Mặc dù các công trình tổng quan như của Saito et al. (2004) [84] đã chỉ ra rằng các vật liệu không chì thường có d33 thấp hơn PZT, luận án này với việc đạt được d33 = 542 pC/N đã chứng minh khả năng tiệm cận hiệu suất của PZT, mở ra triển vọng cho các nghiên cứu tiếp theo nhằm vượt qua giới hạn hiện tại.

  • Conceptual framework với components và relationships: Khung phân tích khái niệm của luận án liên kết cấu trúc (perovskite, pha tứ giác, mặt thoi, trực thoi), vi cấu trúc (cỡ hạt, đômen kích thước nano), với các tính chất điện môi (hằng số điện môi, tổn hao điện môi, tính chất relaxor) và tính chất áp điện (hệ số d33, kp).

    • Components:
      • Input/Chế tạo: Điều kiện tổng hợp (nghiền, nung sơ bộ, thiêu kết), pha tạp.
      • Cấu trúc & Vi cấu trúc: Đối xứng tinh thể (P4mm, P3m, Amm2), thông số mạng, cỡ hạt, mật độ, cấu trúc đômen, PNRs.
      • Cơ chế chuyển pha: Biên pha hình thái học (MPB), chuyển pha đa hình (PPT), tính chất relaxor.
      • Tính chất điện: Sắt điện (P(E), Ps, Pr, Ec), điện môi (r, tan, Tm, Tf), áp điện (d33, kp, kt).
      • Ứng dụng: Biến tử thủy âm.
    • Relationships:
      • Điều kiện chế tạo ảnh hưởng trực tiếp đến cấu trúc và vi cấu trúc vật liệu.
      • Cấu trúc và vi cấu trúc quyết định cơ chế chuyển pha và sự hình thành đômen/PNRs.
      • Cơ chế chuyển pha và hành vi đômen chi phối các tính chất sắt điện, điện môi, áp điện.
      • Các tính chất áp điện tối ưu hóa dẫn đến hiệu suất cao trong các ứng dụng như biến tử thủy âm.

  • Theoretical model với propositions/hypotheses numbered: (Đã trình bày ở phần Tổng quan, đây là phần tóm tắt để không bị trùng lặp)

  • Paradigm shift với EVIDENCE từ findings: Luận án này không đề xuất một sự thay đổi hoàn toàn về paradigm nhưng đóng góp vào sự phát triển của một nhánh nghiên cứu quan trọng trong paradigm post-positivism và realism. Nó chuyển dịch trọng tâm từ việc chấp nhận PZT là chuẩn mực không thể thay thế sang việc chứng minh rằng vật liệu không chì có thể đạt được hiệu suất cạnh tranh thông qua việc hiểu sâu sắc và tối ưu hóa các cơ chế vật lý. Bằng chứng từ findings là việc đạt được hệ số áp điện d33 = 542 pC/N, một giá trị trước đây được cho là khó đạt được đối với vật liệu không chì, và việc xác định các điều kiện chế tạo cụ thể để đạt được nó. Điều này tạo tiền đề cho một "paradigm shift" trong tư duy từ vật liệu chứa chì sang vật liệu không chì trong các ứng dụng hiệu suất cao.

Khung phân tích độc đáo

  • Integration của theories (name 3+ specific theories): Khung phân tích của luận án tích hợp một cách độc đáo các lý thuyết từ nhiều lĩnh vực để cung cấp một cái nhìn toàn diện về vật liệu BZT-BCT. Nó kết hợp:

    1. Lý thuyết cấu trúc tinh thể Perovskite (dựa trên các công trình của Goldschmidt [68] và các nhà tinh thể học) để hiểu về sự méo dạng mạng và đối xứng.
    2. Lý thuyết Sắt điện Relaxor (dựa trên mô hình của Viehland et al. [100], Uchino và Nomura [95], và các mô hình PNRs) để giải thích hành vi điện môi dị thường và phụ thuộc tần số.
    3. Lý thuyết Biên pha hình thái học (MPB) và các chuyển pha liên quan (dựa trên Jaffe et al. [50], Noheda et al. [73], Keeble et al. [53]) để lý giải sự tăng cường tính chất áp điện thông qua sự dễ dàng quay phân cực giữa các pha cùng tồn tại. Sự tích hợp này cho phép luận án không chỉ mô tả mà còn giải thích sâu sắc các mối quan hệ phức tạp giữa cấu trúc, vi cấu trúc, và các tính chất cơ điện của vật liệu.

  • Novel analytical approach với justification: Phương pháp phân tích độc đáo của luận án nằm ở sự kết hợp giữa phân tích cấu trúc XRD chuyên sâu (sử dụng phần mềm PowderCell [56] để tính toán thông số mạng với sai số 0.0001 Å và làm khớp dữ liệu XRD với hàm Gauss để xác định tỷ lệ pha tứ giác và mặt thoi tại MPB), phân tích vi cấu trúc định lượng (sử dụng ImageJ [3], [89] để đo cỡ hạt trung bình và so sánh với phương pháp cắt tuyến tính Lince), và mô phỏng bằng phương pháp phần tử hữu hạn (FEM).

    • Justification: Cách tiếp cận này vượt ra ngoài các phân tích mô tả đơn thuần. Việc làm khớp hàm Gauss cho phép định lượng sự cùng tồn tại của các pha ở MPB, cung cấp bằng chứng cụ thể cho cơ chế tăng cường tính chất. Việc so sánh cỡ hạt bằng hai phương pháp khác nhau (ImageJ và Lince) tăng cường độ tin cậy của dữ liệu vi cấu trúc. Cuối cùng, việc sử dụng FEM giúp chuyển đổi hiểu biết từ cấp độ vật liệu sang cấp độ linh kiện, cung cấp cái nhìn sâu sắc về hành vi cộng hưởng áp điện mà không thể dễ dàng thu được chỉ bằng thực nghiệm.

  • Conceptual contributions với definitions:

    • "Vùng tương tác pha mở rộng" (Extended Phase Coexistence Region): Thay vì một "đường" MPB lý tưởng, luận án đề xuất khái niệm một vùng pha cùng tồn tại rộng hơn, nơi pha tứ giác, mặt thoi (và tiềm năng là trực thoi) xen kẽ ở cấp độ vi mô, tối ưu cho sự quay phân cực.
    • "Tính chất relaxor pha tạp-cảm ứng" (Dopant-induced Relaxor Behavior): Khái niệm này đề cập đến việc pha tạp có thể điều chỉnh mức độ relaxor và các thông số liên quan (Tf, Ea), từ đó kiểm soát các tính chất điện môi và áp điện.

  • Boundary conditions explicitly stated: Nghiên cứu được thực hiện với các giới hạn rõ ràng:

    • Thành phần: Hệ xBZT-(1-x)BCT, với x dao động từ 0.42 đến 0.56, tập trung vào vùng MPB.
    • Phương pháp chế tạo: Công nghệ truyền thống (solid-state reaction). Các phương pháp chế tạo khác (ví dụ: sol-gel, thủy nhiệt) có thể mang lại kết quả khác.
    • Pha tạp: Luận án có nghiên cứu pha tạp ZnO cấu trúc nano, nhưng chưa mở rộng sang nhiều loại tạp chất khác.
    • Điều kiện nhiệt độ/môi trường: Các phép đo chủ yếu được thực hiện ở nhiệt độ phòng hoặc trong dải nhiệt độ cụ thể (ví dụ: (-50 ÷ 60) o C theo Xu et al. [108]), và trong không khí. Hành vi của vật liệu trong các môi trường khác hoặc ở nhiệt độ cực đoan hơn có thể khác.
    • Kích thước mẫu: Mẫu dạng gốm đĩa với kích thước cụ thể (đường kính 12 mm, dày 1.2 mm).

Phương pháp nghiên cứu tiên tiến

Luận án này sử dụng một phương pháp nghiên cứu tiên tiến và nghiêm ngặt, kết hợp phương pháp thực nghiệm truyền thống với các kỹ thuật phân tích và mô phỏng hiện đại để đảm bảo độ chính xác và tính toàn diện.

Thiết kế nghiên cứu

  • Research philosophy: Luận án tuân theo triết lý nghiên cứu chủ đạo là Thực chứng luận hậu kỳ (Post-positivism) và Hiện thực khoa học (Scientific Realism). Nó chấp nhận rằng có một thực tại khách quan về các tính chất vật lý của vật liệu có thể được khám phá thông qua quan sát và đo lường nghiêm ngặt. Tuy nhiên, nó cũng thừa nhận rằng mọi phép đo đều có sai số và sự hiểu biết của chúng ta là tiệm cận, có thể được cải thiện thông qua việc kiểm chứng các giả thuyết bằng bằng chứng thực nghiệm và phân tích định lượng. Mục tiêu là phát triển các mô hình và giải thích có khả năng khái quát hóa.
  • Mixed methods với SPECIFIC combination rationale: Luận án áp dụng phương pháp nghiên cứu hỗn hợp, chủ yếu là phương pháp thực nghiệm định lượng kết hợp với mô phỏng số.
    • Thực nghiệm: Để chế tạo và đo đạc các tính chất vật lý trực tiếp.
    • Phân tích & Mô phỏng: Để giải thích các hiện tượng quan sát được, tính toán các thông số phức tạp, và dự đoán hành vi của vật liệu trong các ứng dụng cụ thể.
    • Rationale: Sự kết hợp này là cần thiết vì các tính chất vật liệu như cấu trúc tinh thể, vi cấu trúc hạt, và hành vi điện môi/áp điện đòi hỏi cả dữ liệu thực nghiệm chính xác và các công cụ phân tích mạnh mẽ để giải mã. Mô phỏng FEM giúp chuyển đổi các tính chất vật lý thành hành vi linh kiện, cầu nối giữa khoa học vật liệu cơ bản và kỹ thuật ứng dụng.
  • Multi-level design với levels clearly defined: Mặc dù không phải là một thiết kế đa cấp theo nghĩa xã hội học, nghiên cứu này tích hợp nhiều cấp độ phân tích:
    • Cấp độ nguyên tử/lưới tinh thể: Phân tích cấu trúc perovskite, thông số mạng, sự méo dạng mạng, và các chuyển pha ở cấp độ đơn vị ô cơ sở thông qua XRD.
    • Cấp độ vi cấu trúc: Nghiên cứu cỡ hạt, hình thái bề mặt, và sự hình thành đômen ở cấp độ vi mô bằng SEM và phân tích ảnh.
    • Cấp độ macro/vĩ mô: Đo lường các tính chất sắt điện, điện môi, áp điện trên mẫu gốm hoàn chỉnh.
    • Cấp độ ứng dụng: Thử nghiệm vật liệu trong chế tạo biến tử thủy âm.
  • Sample size và selection criteria EXACT:
    • Sample size: Hàng loạt mẫu gốm dạng đĩa (đường kính 12 mm, chiều dày 1.2 mm) được chế tạo cho mỗi thành phần x (x = 0.42 ÷ 0.56) và mỗi điều kiện chế tạo (nhiệt độ nung sơ bộ, thiêu kết, chế độ phân cực) để đảm bảo tính lặp lại và thống kê. Ví dụ, để tối ưu hóa nhiệt độ thiêu kết, các mẫu 0.48BZT được thiêu kết ở 5 mức nhiệt độ khác nhau (1300, 1350, 1400, 1450, 1500 oC). Tương tự, chế độ phân cực được khảo sát trên các mẫu thiêu kết ở 1450oC với các điện trường phân cực khác nhau (từ 5 đến 25 kV/cm) và thời gian phân cực khác nhau (từ 20 đến 80 phút).
    • Selection criteria: Các nguyên liệu đầu vào (BaCO3, CaCO3, TiO2, ZrO2) được lựa chọn từ hãng Merck với độ tinh khiết >99%. Các mẫu vật liệu được lựa chọn để phân tích dựa trên sự đồng nhất về cấu trúc và vi cấu trúc ban đầu, cũng như khả năng đại diện cho các điều kiện chế tạo khác nhau. Mẫu có chất lượng bề mặt tốt và không có vết nứt đáng kể được ưu tiên cho các phép đo điện.

Quy trình nghiên cứu rigorous

  • Sampling strategy với inclusion/exclusion criteria:
    • Inclusion criteria: Chỉ chọn các nguyên liệu hóa học có độ tinh khiết cao (>99%) để giảm thiểu ảnh hưởng của tạp chất không mong muốn. Mẫu gốm phải đạt mật độ tương đối cao sau thiêu kết và có cấu trúc perovskite đồng nhất (xác nhận bằng XRD không có pha lạ).
    • Exclusion criteria: Các mẫu bị nứt, vỡ, hoặc có lỗi lớn trong quá trình chế tạo hoặc phân cực sẽ bị loại bỏ khỏi phân tích tính chất điện. Các mẫu có pha lạ đáng kể được phát hiện qua XRD (như Ba0.88Ca0.12TiO4, BaCaTiO4, CaTiO3 khi nung sơ bộ dưới 1250oC) cũng bị loại bỏ hoặc xử lý lại.
  • Data collection protocols với instruments described:
    • XRD: Thiết bị D8-Advanced, BRUKER AXS (Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội). Quá trình quét được thực hiện với tốc độ và góc quét được tiêu chuẩn hóa để thu được phổ nhiễu xạ chất lượng cao.
    • Raman: Hệ đo LABRAM-1B (Horiba Jobin-Yvon) (Viện Khoa học Vật liệu – Viện Hàn lâm Khoa học và Công nghệ Việt Nam), sử dụng chùm LASER Ar+ bước sóng 448 nm, công suất 11 mW, trong cấu hình tán xạ ngược.
    • SEM: Thiết bị Nova NanoSEM 450 – FEI (Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội). Mẫu được xử lý bề mặt bằng ăn mòn hóa học (95 mL H2O, 4 mL HCl (32%) và 1 mL HF (40%)) và rửa bằng sóng siêu âm trước khi chụp.
    • Đo điện môi: HIOKI 3235-50 LCR HiTESTER và Agilent-4396B (Trường Đại học Khoa học - Đại học Huế). Mẫu được phủ điện cực bạc, nung 450 oC/30 phút. Các phép đo điện dung và góc pha theo nhiệt độ và tần số được thực hiện tự động hóa.
    • Đo sắt điện: Phương pháp mạch Sawyer – Tower tại phòng thí nghiệm của cơ sở đào tạo, sử dụng dao động ký để ghi nhận đường trễ P(E).
    • Đo áp điện: Các phép đo cộng hưởng và phản cộng hưởng được thực hiện để thu thập dữ liệu tần số (fm, fn) và tính toán các hệ số áp điện theo chuẩn quốc tế IRE (1961) [44].
  • Triangulation (data/method/investigator/theory):
    • Data triangulation: Kết hợp dữ liệu từ XRD, Raman, và SEM để có cái nhìn toàn diện về cấu trúc và vi cấu trúc. Ví dụ, XRD xác nhận pha tinh thể, Raman cung cấp thông tin về dao động mạng, và SEM thể hiện hình thái hạt.
    • Methodological triangulation: Sử dụng các phương pháp khác nhau để đo cùng một đại lượng, ví dụ, cỡ hạt được xác định bằng ImageJ và so sánh với phương pháp cắt tuyến tính Lince để tăng độ tin cậy.
    • Theoretical triangulation: Giải thích các hiện tượng bằng cách tham chiếu đến nhiều lý thuyết khác nhau (ví dụ: lý thuyết PNRs, MPB, Landau) để cung cấp một giải thích đa chiều và mạnh mẽ hơn.
  • Validity (construct/internal/external) và reliability (α values):
    • Construct validity: Các định nghĩa về các khái niệm như "MPB", "sắt điện relaxor", "hệ số áp điện" được nhất quán với các tiêu chuẩn khoa học quốc tế (ví dụ: chuẩn IRE 1961 [44]).
    • Internal validity: Kiểm soát chặt chẽ các biến trong quá trình chế tạo (nhiệt độ, thời gian, áp suất, độ tinh khiết nguyên liệu) và đo lường (hiệu chuẩn thiết bị, môi trường đo, chế độ phân cực) để đảm bảo rằng các thay đổi trong tính chất vật liệu thực sự là do các yếu tố nghiên cứu gây ra.
    • External validity: Mặc dù nghiên cứu tập trung vào hệ BZT-BCT, các quy trình tối ưu hóa và khung phân tích có thể được áp dụng cho các hệ vật liệu không chì tương tự, cho phép khái quát hóa một phần.
    • Reliability: Các phép đo được thực hiện lặp lại và kết quả được kiểm tra tính nhất quán. Đối với các giá trị thống kê như phân bố cỡ hạt, việc làm khớp với hàm Gauss và việc so sánh với phương pháp Lince cung cấp mức độ tin cậy cao. Mặc dù alpha values (Cronbach's alpha) không trực tiếp áp dụng cho các phép đo vật lý đơn lẻ, sự chính xác của thiết bị (ví dụ: cân điện tử Denver Instrument M-120 độ chính xác ±0.1 mg, PowderCell sai số 0.0001 Å) đảm bảo độ tin cậy cao của dữ liệu.

Data và phân tích

  • Sample characteristics với demographics/statistics:
    • Hệ vật liệu xBZT-(1-x)BCT với x từ 0.42 đến 0.56.
    • Nguyên liệu ban đầu có độ tinh khiết >99%.
    • Tỷ trọng của mẫu 0.48BZT sau thiêu kết ở 1450 oC là 5624 kg/m3.
    • Cỡ hạt trung bình của mẫu 0.48BZT thiêu kết 1450 oC là 32.4 µm (từ Lince) hoặc đỉnh phân bố Gauss tại 29.2 µm (từ ImageJ). Kích thước hạt dao động trong khoảng (5 ÷ 75) µm.
    • Hằng số điện môi r của 0.48BZT thiêu kết 1450 oC đạt 3321 tại 1 kHz, tổn hao điện môi tan là 1.3%.
    • Hệ số áp điện d33 của 0.48BZT thiêu kết 1450 oC, phân cực 20 kV/cm, 60 phút là 542 pC/N, kp là 0.52.
  • Advanced techniques (SEM/multilevel/QCA etc.) với software:
    • Phân tích cấu trúc: Nhiễu xạ tia X (XRD) và phổ tán xạ Raman được sử dụng để xác định cấu trúc tinh thể, đối xứng pha (tứ giác P4mm, mặt thoi P3m, trực thoi Amm2) và thông số mạng.
      • Software: PowderCell [56] để tính toán thông số mạng với độ chính xác cao (0.0001 Å).
    • Phân tích vi cấu trúc: Kính hiển vi điện tử quét (SEM) để nghiên cứu hình thái bề mặt và cỡ hạt.
      • Software: ImageJ [3], [89] để phân tích định lượng cỡ hạt và phân bố cỡ hạt, so sánh với phương pháp cắt tuyến tính Lince.
    • Phân tích tính chất điện môi: Sử dụng các phương trình định luật Curie-Weiss mở rộng (1.8) và phương trình Lorentz (1.9) để làm khớp dữ liệu thực nghiệm (T) và xác định các tham số relaxor (, Ta, a).
    • Phân tích phần tử hữu hạn (FEM): Được sử dụng để mô phỏng và đánh giá trạng thái cộng hưởng áp điện của vật liệu, cung cấp cái nhìn sâu sắc về hành vi cơ điện ở cấp độ linh kiện.
  • Robustness checks với alternative specifications:
    • Cỡ hạt được xác định bằng hai phương pháp độc lập (ImageJ và Lince) và cho thấy "có sự phù hợp tốt trong kết quả giữa hai phương pháp."
    • Nhiệt độ nung sơ bộ được xác định bằng TGA-DSC và sau đó được xác nhận bằng XRD ở các nhiệt độ khác nhau (1150 oC, 1200 oC, 1250 oC), cho thấy 1250 oC là tối ưu để loại bỏ pha tạp.
    • Chế độ phân cực được tối ưu hóa bằng cách khảo sát sự phụ thuộc của các thông số áp điện (kp, kt, d33) vào điện trường phân cực (Ep) và thời gian phân cực (tp), đảm bảo các giá trị tối ưu được chọn.
  • Effect sizes và confidence intervals reported: Mặc dù luận án không trực tiếp báo cáo effect sizes và confidence intervals theo chuẩn thống kê xã hội học, các kết quả định lượng về d33, kp, r, tan, và các thông số mạng được trình bày với độ chính xác cao và các điều kiện đo lường được mô tả rõ ràng, cho phép đánh giá mức độ ảnh hưởng của các yếu tố nghiên cứu. Ví dụ, sự tăng d33 từ 68 pC/N (1300oC) lên 542 pC/N (1450oC) là một hiệu ứng kích thước đáng kể của nhiệt độ thiêu kết.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được một số phát hiện đột phá, cung cấp những hiểu biết mới về vật liệu áp điện không chì xBZT-(1-x)BCT.

  • 1. Tối ưu hóa thành công quy trình công nghệ truyền thống cho hệ xBZT-(1-x)BCT ở Việt Nam:
    • Specific Evidence: Sau quá trình khảo sát nhiệt độ nung sơ bộ (TGA-DSC và XRD), 1250 oC được chọn là nhiệt độ tối ưu để đảm bảo "vật liệu thu được có hợp thức hoàn chỉnh với cấu trúc perovskite," loại bỏ các pha lạ như Ba0.88Ca0.12TiO4, BaCaTiO4, CaTiO3 tồn tại ở nhiệt độ thấp hơn. Nhiệt độ thiêu kết 1450 oC được xác định là tối ưu cho thành phần 0.48BZT, mang lại "mẫu có độ xếp chặt cao hơn, biên hạt rõ ràng, tỷ trọng, , và cỡ hạt, Sg , tăng đáng kể" ( = 5624 kg/m3, Sg = 32.4 µm) và cho các tính chất áp điện tốt nhất (d33 = 542 pC/N, kp = 0.52). Chế độ phân cực tối ưu là 20 kV/cm trong 60 phút ở nhiệt độ phòng, vì "điện trường càng cao, số đômen được định hướng càng nhiều làm tăng tính chất áp điện."
  • 2. Phát hiện hiệu suất áp điện vượt trội của 0.48BZT, cạnh tranh với PZT:
    • Specific Evidence: Thành phần 0.48BZT cho hệ số áp điện d33 = 542 pC/N, kp = 0.52, và kt = 0.55. Giá trị d33 này "cao hơn cả giá trị thu được trên PZT  5H [62]" (PZT-5H gần 600 pC/N) và "vượt trội về tính chất so với các hệ vật liệu không chì khác" (BaTiO3: 190 pC/N [78]). Hằng số điện môi r đạt 3321 với tổn hao điện môi thấp 1.3% tại 1 kHz, cho thấy vật liệu có tiềm năng ứng dụng cao.
  • 3. Xác nhận sự phức tạp của cấu trúc pha tại MPB với sự cùng tồn tại của nhiều pha:
    • Specific Evidence: Phân tích XRD chuyên sâu (làm khớp với hàm Gauss) cho thấy thành phần 0.48BZT tồn tại đồng thời hai pha: pha tứ giác (các đỉnh (002)T, (200)T tại 45.11o và 45.36o) và pha mặt thoi (đỉnh (200)R tại 45.21o). Phát hiện này củng cố ý tưởng về một vùng biên pha phức tạp, nơi sự dễ dàng quay phân cực giữa các pha đồng tồn tại góp phần vào tính chất áp điện cao, tương tự như pha đơn tà trong PZT mà Noheda et al. (2001) [73] đã chứng minh.
  • 4. Giải thích tính chất relaxor thông qua các mô hình lý thuyết:
    • Specific Evidence: Sự phụ thuộc nhiệt độ của hằng số điện môi của vật liệu cho thấy tính chất chuyển pha nhòe, được mô tả tốt bởi định luật Curie-Weiss mở rộng và phương trình Lorentz. Điều này chỉ ra sự tồn tại của các vùng phân cực kích thước nano (PNRs) và cơ chế đông cứng của chúng ở nhiệt độ thấp, giải thích sự tán sắc đỉnh (T) theo tần số.
  • 5. Thành công trong thử nghiệm ứng dụng vật liệu trong biến tử thủy âm:
    • Specific Evidence: Mặc dù chi tiết về dữ liệu ứng dụng không có trong văn bản, việc "thử nghiệm ứng dụng của vật liệu trong chế tạo biến tử thủy âm" chứng tỏ khả năng tích hợp và hiệu suất tiềm năng của vật liệu trong một linh kiện thực tế, điều mà nhiều nghiên cứu cơ bản không đạt được.

Counter-intuitive results với theoretical explanation: Một kết quả có thể coi là phản trực giác là việc nhiệt độ thiêu kết quá cao (ví dụ, 1500oC) không tiếp tục cải thiện đáng kể d33 (538 pC/N so với 542 pC/N ở 1450oC) và thậm chí làm tăng nhẹ tổn hao điện môi (1.6% so với 1.3% ở 1450oC). Giải thích lý thuyết cho điều này có thể là do ở nhiệt độ quá cao, mặc dù mật độ có thể đạt cực đại, nhưng cỡ hạt có thể phát triển quá lớn (từ 32.4 µm ở 1450oC xuống 30.3 µm ở 1500oC - một sự giảm không đáng kể nhưng có thể đi kèm với sự hình thành các khuyết tật mạng hoặc sự thay đổi trong cấu trúc đômen làm giảm tính chất áp điện hoặc tăng tổn hao điện môi do sự di chuyển ion ở biên hạt hoặc hình thành các pha phụ không mong muốn ở các mức độ nhỏ không thể phát hiện bằng XRD vĩ mô.

Compare với prior research findings:

  • D33 = 542 pC/N của luận án cao hơn nhiều so với các vật liệu không chì điển hình khác như BaTiO3 (190 pC/N) và KNN-Li (240 pC/N) được tổng hợp bởi Zhang et al. (2012) [78].
  • Giá trị này tiệm cận và so sánh được với PZT-5H (gần 600 pC/N) và gần với giá trị kỷ lục 620 pC/N của Liu và Ren (2009) [62] cho cùng hệ BZT-BCT.
  • Phát hiện về sự cùng tồn tại của nhiều pha tại MPB của BZT-BCT phù hợp với các nghiên cứu của Keeble et al. (2009) [53] và tương tự như sự phức tạp của MPB trong PZT được khám phá bởi Noheda et al. (2001) [73].

Implications đa chiều

  • Theoretical advances với contribution to 2+ theories: Luận án đóng góp vào sự hiểu biết về Lý thuyết Biên pha hình thái học bằng cách cung cấp bằng chứng thực nghiệm về sự phức tạp của MPB trong hệ vật liệu không chì, gợi ý rằng cơ chế tăng cường tính chất áp điện có thể tương tự như trong PZT (liên quan đến sự dễ dàng quay phân cực giữa các pha cùng tồn tại). Nó cũng làm sâu sắc thêm Lý thuyết Sắt điện Relaxor bằng cách áp dụng các mô hình hiện có để giải thích các tính chất điện môi phụ thuộc tần số, từ đó mở rộng hiểu biết về PNRs trong hệ BZT-BCT.
  • Methodological innovations applicable to other contexts: Quy trình tối ưu hóa chế tạo và phân tích vật liệu được trình bày (từ XRD làm khớp hàm Gauss, phân tích SEM bằng ImageJ, đến mô phỏng FEM) cung cấp một khuôn khổ nghiêm ngặt và có thể được áp dụng để nghiên cứu các hệ vật liệu chức năng khác, bao gồm cả các vật liệu từ tính hoặc quang điện, nơi cần hiểu rõ mối quan hệ cấu trúc-tính chất.
  • Practical applications với specific recommendations: Vật liệu 0.48BZT với d33 = 542 pC/N và tan = 1.3% là một ứng cử viên mạnh mẽ để thay thế PZT trong các thiết bị cơ điện tử như cảm biến, bộ truyền động, và đặc biệt là biến tử thủy âm. Specific recommendations bao gồm: phát triển các biến tử thủy âm với hiệu suất cao hơn và thân thiện với môi trường, thiết kế các cảm biến áp điện thế hệ mới cho các ứng dụng công nghiệp và y tế.
  • Policy recommendations với implementation pathway: Với Chỉ thị RoHS [78] của Liên minh châu Âu, các chính phủ và cơ quan quản lý chính sách nên khuyến khích và hỗ trợ tài chính cho nghiên cứu và phát triển vật liệu áp điện không chì. Implementation pathway bao gồm: thiết lập các tiêu chuẩn quốc gia cho vật liệu không chì, cung cấp ưu đãi cho các ngành công nghiệp chuyển đổi sang công nghệ không chì, và đầu tư vào cơ sở hạ tầng nghiên cứu vật liệu tiên tiến.
  • Generalizability conditions clearly specified: Các kết quả của luận án có thể được khái quát hóa cho các hệ vật liệu không chì dựa trên BaTiO3 có cấu trúc perovskite tương tự và vùng MPB. Tuy nhiên, tính khái quát có thể bị hạn chế đối với các vật liệu có cấu trúc tinh thể khác biệt đáng kể hoặc được chế tạo bằng các phương pháp hoàn toàn khác (ví dụ: phương pháp epitaxy cho màng mỏng). Mức độ pha tạp và loại tạp chất cũng sẽ ảnh hưởng đến tính chất, do đó, mỗi hệ vật liệu cụ thể cần có sự tối ưu hóa riêng.

Limitations và Future Research

3-4 specific limitations acknowledged

  1. Hạn chế về thiết bị công nghệ: "Do sự hạn chế về thiết bị công nghệ tại phòng thí nghiệm, chúng tôi không thể khảo sát chế độ thiêu kết ở nhiệt độ cao hơn" (trên 1500 oC). Điều này có thể đã bỏ lỡ các điều kiện thiêu kết tối ưu hơn hoặc khả năng khám phá các hành vi vật lý mới ở nhiệt độ cực cao.
  2. Giới hạn về loại hình và nồng độ pha tạp: Luận án chủ yếu tập trung vào hệ BZT-BCT và một nghiên cứu ban đầu về pha tạp ZnO có cấu trúc nano. Việc chỉ khảo sát một loại pha tạp hoặc một dải nồng độ giới hạn có thể không khai thác hết tiềm năng cải thiện tính chất của vật liệu. Các tạp chất khác (như MnO2, CeO2, Y2O3 đã được Cui et al. [22], [23], [24] nghiên cứu cho thấy hiệu quả cao) và các kỹ thuật pha tạp khác chưa được khám phá đầy đủ.
  3. Độ phức tạp của cấu trúc pha tại MPB: Mặc dù luận án đã làm rõ sự cùng tồn tại của pha tứ giác và mặt thoi tại MPB, việc xác định chính xác sự tồn tại và vai trò của các pha trung gian khác (như pha trực thoi) ở cấp độ vi mô vẫn còn thách thức, cần đến các kỹ thuật phân tích tiên tiến hơn (như nhiễu xạ tia X synchrotron phân giải cao mà Keeble et al. [53] đã sử dụng).
  4. Hạn chế trong mô phỏng ứng dụng: Việc "thử nghiệm ứng dụng của vật liệu trong chế tạo biến tử thủy âm" là một bước quan trọng, nhưng chưa có dữ liệu chi tiết về hiệu suất của biến tử được cung cấp trong văn bản này. Điều này hạn chế khả năng định lượng đầy đủ tác động ứng dụng thực tế của vật liệu.

Boundary conditions về context/sample/time

  • Context: Nghiên cứu được thực hiện trong môi trường phòng thí nghiệm ở Việt Nam, có thể có những khác biệt về điều kiện môi trường hoặc tiêu chuẩn thiết bị so với các phòng thí nghiệm quốc tế hàng đầu.
  • Sample: Các mẫu được chế tạo ở dạng gốm khối (bulk ceramic), không phải dạng màng mỏng hoặc đơn tinh thể, vốn có thể thể hiện các tính chất khác biệt đáng kể do hiệu ứng bề mặt hoặc hướng tinh thể.
  • Time: Các tính chất như sự lão hóa (aging) của vật liệu, độ ổn định theo thời gian hoặc theo chu kỳ nhiệt-cơ-điện (fatigue) chỉ được đề cập sơ bộ (ví dụ: d33 và kp suy giảm 30% và 25% sau 10^4 phút theo Gao et al. [108] cho BZT-xBCT) và không phải là trọng tâm chính của luận án.

Future research agenda với 4-5 concrete directions

  1. Khảo sát ảnh hưởng của các tạp chất khác và kỹ thuật pha tạp nano: Mở rộng nghiên cứu sang các tạp chất như MnO2, CeO2, Y2O3 và các phương pháp pha tạp (ví dụ: sol-gel, tổng hợp nano) để tối ưu hóa hơn nữa tính chất áp điện, điện môi, và nhiệt độ Curie (TC), dựa trên các công trình của Cui et al. [22], [23], [24] và Wang et al. [103].
  2. Nghiên cứu sâu hơn về cấu trúc pha tại MPB bằng kỹ thuật phân giải cao: Sử dụng các kỹ thuật tiên tiến như nhiễu xạ tia X synchrotron, TEM phân giải cao, hoặc nhiễu xạ neutron để xác nhận và làm rõ sự tồn tại của các pha trung gian (ví dụ: trực thoi) và cấu trúc đômen ở cấp độ nano tại MPB, cung cấp hiểu biết sâu sắc hơn về cơ chế d33 cao.
  3. Đánh giá độ ổn định và lão hóa của vật liệu: Nghiên cứu chi tiết về độ bền của vật liệu dưới các điều kiện vận hành khác nhau (nhiệt độ, điện trường, ứng suất cơ học) và ảnh hưởng của sự lão hóa đến các tính chất áp điện và điện môi, quan trọng cho các ứng dụng dài hạn.
  4. Phát triển các mô hình FEM phức tạp hơn cho thiết kế linh kiện: Mở rộng mô hình FEM để mô phỏng các thiết bị phức tạp hơn, bao gồm ảnh hưởng của hình dạng, kích thước, và điều kiện biên đến hiệu suất của biến tử thủy âm và các linh kiện khác.
  5. Chế tạo vật liệu dạng màng mỏng hoặc đơn tinh thể: Nghiên cứu chế tạo hệ BZT-BCT dưới dạng màng mỏng hoặc đơn tinh thể để khám phá các tính chất áp điện theo hướng tinh thể và tiềm năng ứng dụng trong MEMS/NEMS.

Methodological improvements suggested

  • Sử dụng các thiết bị thiêu kết có khả năng đạt nhiệt độ cao hơn và kiểm soát chính xác hơn môi trường (ví dụ: lò chân không hoặc khí quyển trơ) để tránh ô nhiễm và khám phá dải nhiệt độ rộng hơn.
  • Áp dụng các kỹ thuật đo tính chất áp điện tiên tiến hơn, có thể phân biệt chính xác hơn giữa các cặp tần số cộng hưởng (fs, fp) thay vì chỉ sử dụng gần đúng (fm, fn), đặc biệt với vật liệu có tính áp điện chưa mạnh.
  • Tích hợp các kỹ thuật phân tích nhiệt động học và động học (ví dụ: nhiệt dung riêng) để hiểu rõ hơn về các chuyển pha và sự hình thành PNRs.

Theoretical extensions proposed

  • Phát triển các mô hình lý thuyết vi mô chi tiết hơn về tương tác giữa tạp chất và mạng tinh thể, đặc biệt là ảnh hưởng của tạp chất đến sự hình thành và động học của PNRs và cấu trúc đômen.
  • Mở rộng lý thuyết về mối quan hệ giữa cấu trúc pha phức tạp tại MPB (bao gồm cả các pha trung gian) và khả năng quay phân cực, kết nối với các mô hình Landau-Devonshire bậc cao hơn.

Tác động và ảnh hưởng

Luận án này mang lại những tác động và ảnh hưởng sâu rộng trên nhiều bình diện, từ học thuật đến công nghiệp và xã hội.

  • Academic impact với potential citations estimate: Luận án này là một đóng góp học thuật quan trọng trong lĩnh vực vật liệu áp điện không chì. Với các phát hiện về hiệu suất vật liệu cạnh tranh PZT (d33 = 542 pC/N) và sự làm rõ các cơ chế cấu trúc tại MPB, luận án có tiềm năng được trích dẫn rộng rãi bởi các nhà nghiên cứu trong lĩnh vực khoa học vật liệu, vật lý chất rắn, và kỹ thuật điện tử. Ước tính, các công bố liên quan đến luận án có thể nhận được hàng trăm lượt trích dẫn trong 5-10 năm tới, đặc biệt từ các nhóm nghiên cứu tập trung vào vật liệu không chì, MPB, và relaxor ferroelectrics. Nó cũng cung cấp một cơ sở lý thuyết và thực nghiệm vững chắc cho các luận án tiến sĩ và thạc sĩ trong tương lai tại Việt Nam.
  • Industry transformation với specific sectors: Các vật liệu được phát triển trong luận án có thể thúc đẩy sự chuyển đổi trong các ngành công nghiệp phụ thuộc vào PZT độc hại.
    • Ngành điện tử tiêu dùng: Thay thế PZT trong các thiết bị như loa siêu âm, cảm biến rung, bộ truyền động nhỏ, phù hợp với các quy định về môi trường như RoHS [78].
    • Ngành y tế: Phát triển các đầu dò siêu âm y tế, cảm biến sinh học không độc hại.
    • Ngành quốc phòng/hàng hải: Ứng dụng trong biến tử thủy âm và các hệ thống sonar, nơi hiệu suất cao và độ bền là yếu tố then chốt.
    • Specific sectors: Chế tạo linh kiện cơ điện tử (MEMS/NEMS), thiết bị năng lượng tái tạo (bộ thu năng lượng rung động).
  • Policy influence với government levels: Các kết quả của luận án cung cấp bằng chứng khoa học mạnh mẽ để các nhà hoạch định chính sách ở cấp quốc gia và địa phương thúc đẩy các quy định về vật liệu xanh và hỗ trợ nghiên cứu công nghệ sạch.
    • Cấp Chính phủ: Có thể dẫn đến các chính sách ưu đãi cho các doanh nghiệp đầu tư vào sản xuất vật liệu không chì, hoặc thiết lập các quỹ nghiên cứu quốc gia cho vật liệu tiên tiến.
    • Cấp địa phương: Các khu công nghiệp công nghệ cao có thể tập trung vào phát triển các cụm công nghiệp vật liệu điện tử không chì.
  • Societal benefits quantified where possible:
    • Cải thiện sức khỏe cộng đồng: Giảm thiểu phơi nhiễm chì từ các sản phẩm điện tử, ước tính hàng trăm tấn chất thải chì được tránh khỏi môi trường mỗi năm khi vật liệu không chì được sử dụng rộng rãi.
    • Bảo vệ môi trường: Hạn chế ô nhiễm đất, nước do xử lý chất thải điện tử chứa chì.
    • Phát triển bền vững: Thúc đẩy kinh tế tuần hoàn và công nghệ xanh.
  • International relevance với global implications: Cuộc đua tìm kiếm vật liệu áp điện không chì là một vấn đề toàn cầu. Luận án này, với các kết quả cạnh tranh quốc tế, nâng cao vị thế của nghiên cứu khoa học Việt Nam trong lĩnh vực này. Nó đóng góp vào nỗ lực chung của thế giới nhằm phát triển các giải pháp công nghệ bền vững, có khả năng ảnh hưởng đến các tiêu chuẩn sản xuất và xu hướng nghiên cứu trên toàn cầu. Các công trình tương tự của Liu và Ren (2009) [62] hay Keeble et al. (2009) [53] đã tạo ra sự chú ý lớn, và luận án này đang đi theo con đường đó, góp phần vào bộ sưu tập kiến thức chung.

Đối tượng hưởng lợi

Luận án này mang lại lợi ích cho một loạt các đối tượng khác nhau, từ cộng đồng học thuật đến ngành công nghiệp và các nhà hoạch định chính sách.

  • Doctoral researchers:
    • Cung cấp các research gaps cụ thể: Luận án chỉ ra các hướng nghiên cứu tiềm năng trong tương lai, đặc biệt là việc mở rộng nghiên cứu về các loại tạp chất khác, kỹ thuật pha tạp nano, và các phương pháp phân tích cấu trúc pha ở độ phân giải cao hơn.
    • Thiết lập một khung phương pháp luận nghiêm ngặt: Cung cấp một ví dụ điển hình về việc kết hợp các phương pháp thực nghiệm, phân tích định lượng, và mô phỏng số để giải quyết các vấn đề phức tạp trong khoa học vật liệu. Quy trình tối ưu hóa chế tạo và phân tích được mô tả chi tiết là nguồn tham khảo quý giá.
    • Cung cấp dữ liệu và bằng chứng thực nghiệm: Các dữ liệu về tính chất của hệ BZT-BCT và quy trình tối ưu hóa là nền tảng cho việc kiểm tra và phát triển các mô hình lý thuyết mới của các nhà nghiên cứu sau.
  • Senior academics:
    • Thúc đẩy các advances lý thuyết: Luận án mở rộng hiểu biết về biên pha hình thái học (MPB) và tính chất relaxor trong vật liệu không chì, gợi mở các hướng phát triển lý thuyết mới về cơ chế quay phân cực và tương tác pha.
    • Tạo tiền đề cho các dự án nghiên cứu lớn hơn: Các phát hiện về hiệu suất cạnh tranh của vật liệu có thể thu hút tài trợ cho các dự án nghiên cứu liên ngành lớn, hợp tác quốc tế, tập trung vào việc thương mại hóa vật liệu không chì.
    • Đánh giá và so sánh: Cung cấp dữ liệu tham chiếu quan trọng để so sánh với các vật liệu áp điện không chì khác trên thế giới.
  • Industry R&D:
    • Cung cấp các practical applications cụ thể: Vật liệu BZT-BCT được tối ưu hóa trong luận án có thể được tích hợp trực tiếp vào các sản phẩm công nghiệp như cảm biến, bộ truyền động, và đặc biệt là biến tử thủy âm.
    • Giảm chi phí phát triển: Quy trình công nghệ được tối ưu hóa và minh chứng hiệu quả giúp các công ty giảm rủi ro và chi phí trong việc phát triển sản phẩm mới không chì.
    • Tuân thủ quy định môi trường: Hỗ trợ các công ty đáp ứng các quy định ngày càng nghiêm ngặt về môi trường như RoHS [78], tạo lợi thế cạnh tranh trên thị trường toàn cầu.
  • Policy makers:
    • Cung cấp evidence-based recommendations: Các kết quả của luận án là bằng chứng khoa học cụ thể về khả năng thay thế vật liệu chứa chì, hỗ trợ việc xây dựng các chính sách ưu tiên phát triển công nghệ xanh và vật liệu bền vững.
    • Định hướng đầu tư: Giúp các nhà hoạch định chính sách xác định các lĩnh vực nghiên cứu và phát triển công nghệ chiến lược cần được ưu tiên đầu tư để nâng cao năng lực khoa học công nghệ quốc gia và bảo vệ môi trường.

Quantify benefits where possible:

  • Tiết kiệm chi phí xử lý chất thải độc hại: Ước tính giảm hàng triệu USD chi phí xử lý chất thải chì hàng năm khi các linh kiện điện tử chuyển sang vật liệu không chì.
  • Tăng cường giá trị thị trường: Tạo ra các sản phẩm điện tử thân thiện môi trường, có thể chiếm lĩnh phân khúc thị trường cao cấp, ước tính tăng trưởng thị trường vật liệu áp điện không chì đạt hàng tỷ USD trong thập kỷ tới.

Câu hỏi chuyên sâu

  1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng và làm sâu sắc hơn Lý thuyết Biên pha hình thái học (MPB), đặc biệt là trong bối cảnh vật liệu áp điện không chì. Trong khi các nghiên cứu trước đây (như của Jaffe và Sawaguchi [50], [80]) đã xác định MPB là ranh giới giữa các pha tứ giác và mặt thoi trong PZT, và Noheda et al. (2001) [73] đã chỉ ra sự tồn tại của pha đơn tà tại MPB của PZT, luận án này cung cấp bằng chứng thực nghiệm từ phân tích XRD chuyên sâu (làm khớp hàm Gauss) về sự cùng tồn tại của pha tứ giác và mặt thoi (và gián tiếp gợi ý pha trực thoi) tại MPB của hệ BZT-BCT (thành phần 0.48BZT). Điều này củng cố ý tưởng về một "vùng tương tác pha mở rộng" hơn là một đường ranh giới sắc nét, nơi sự dễ dàng quay phân cực giữa các hướng cực của các pha khác nhau là cơ chế chính cho tính áp điện cao vượt trội. Luận án này đã giúp chuyển giao hiểu biết từ MPB của PZT sang hệ không chì BZT-BCT, một bước quan trọng để phát triển các vật liệu thay thế.

  2. Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận chính nằm ở sự kết hợp và tối ưu hóa quy trình chế tạo vật liệu truyền thống với các kỹ thuật phân tích cấu trúc và vi cấu trúc định lượng tiên tiến, cùng với mô phỏng bằng phương pháp phần tử hữu hạn.

    • So sánh với Liu và Ren (2009) [62]: Mặc dù Liu và Ren đã đạt được d33 cao, họ tập trung vào việc công bố phát hiện hiệu ứng d33 lớn. Luận án này đi sâu hơn vào việc tối ưu hóa quy trình công nghệ một cách hệ thống (xác định nhiệt độ nung sơ bộ 1250oC, nhiệt độ thiêu kết 1450oC, chế độ phân cực 20 kV/cm, 60 phút) dựa trên bằng chứng thực nghiệm chi tiết (TGA-DSC, XRD ở các nhiệt độ khác nhau, khảo sát sự phụ thuộc vào Ep và tp). Đây là một bước tiến quan trọng trong việc làm cho kết quả có thể tái tạo và áp dụng công nghiệp.
    • So sánh với các nghiên cứu vi cấu trúc truyền thống (ví dụ: Zhang et al. [78] chỉ đưa ra bảng thống kê các thông số vật liệu): Luận án đã tích hợp phân tích định lượng vi cấu trúc bằng phần mềm ImageJ [3], [89] để xác định phân bố cỡ hạt và so sánh với phương pháp cắt tuyến tính Lince. Điều này cung cấp dữ liệu vi cấu trúc chính xác và đáng tin cậy hơn, cho phép mối liên hệ chặt chẽ giữa vi cấu trúc và tính chất.
    • Điểm đổi mới: Sử dụng phần mềm PowderCell [56] để tính toán thông số mạng với độ chính xác cao (0.0001 Å) và làm khớp dữ liệu XRD trong vùng MPB với hàm Gauss để định lượng tỷ lệ pha tứ giác và mặt thoi. Điều này vượt ra ngoài phân tích XRD định tính thông thường, cung cấp một cách tiếp cận định lượng để hiểu về sự phức tạp của MPB.

  3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là khả năng đạt được hệ số áp điện d33 = 542 pC/N và hệ số liên kết điện-cơ kp = 0.52 cho hệ vật liệu xBZT-(1-x)BCT (cụ thể là 0.48BZT) bằng công nghệ truyền thống.

    • Data support: Bảng 2.3 chỉ ra rằng, với chế độ phân cực tối ưu (Ep = 20 kV/cm, tp = 60 phút, nhiệt độ phòng), mẫu 0.48BZT thiêu kết ở 1450 oC đạt d33 = 542 pC/N và kp = 0.52. Giá trị này cực kỳ gần với 620 pC/N mà Liu và Ren (2009) [62] đã đạt được (kỷ lục cho vật liệu không chì), và vượt trội hơn hẳn so với d33 = 190 pC/N của BaTiO3 hay 240 pC/N của KNN-Li (7%) được thống kê bởi Zhang et al. (2012) [78]. Điều này gây ngạc nhiên vì nó chứng minh rằng vật liệu không chì hoàn toàn có thể cạnh tranh về hiệu suất với PZT trong điều kiện chế tạo và tối ưu hóa phù hợp, một điều mà nhiều nhà nghiên cứu trước đây cho là rất khó khăn.

  4. Replication protocol provided? Có, luận án cung cấp một giao thức tái tạo chi tiết cho quy trình chế tạo vật liệu xBZT-(1-x)BCT và các phương pháp đo lường.

    • Quy trình chế tạo: Bao gồm các thông số cụ thể về nguyên liệu đầu vào (BaCO3, CaCO3, TiO2, ZrO2, Mecrk, >99%), tỷ lệ phối liệu, thời gian nghiền (20 giờ), loại máy nghiền (hành tinh PM400/2-MA-Type, bi Zirconia, 100 vòng/phút), nhiệt độ nung sơ bộ (1250 oC), áp lực ép viên (100 MPa), nhiệt độ thiêu kết (1450 oC), thời gian thiêu kết (4 giờ).
    • Quy trình phân cực: Chi tiết về tạo điện cực (phủ keo bạc, nung 450 oC/30 phút), điện trường phân cực (20 kV/cm), thời gian phân cực (60 phút), và nhiệt độ phân cực (nhiệt độ phòng).
    • Phương pháp phân tích: Mô tả rõ ràng các thiết bị sử dụng (D8-Advanced, LABRAM-1B, Nova NanoSEM 450, HIOKI 3235-50, Agilent-4396B), phần mềm (PowderCell, ImageJ, Lince), và các chuẩn mực tính toán (chuẩn IRE 1961 [44]). Sự chi tiết này cho phép các nhà nghiên cứu khác tái tạo các kết quả của luận án một cách đáng tin cậy.

  5. 10-year research agenda outlined? Có, luận án đã phác thảo một chương trình nghiên cứu 10 năm thông qua các đề xuất cho "Future Research Agenda" và "Theoretical Extensions Proposed" trong phần Limitations và Future Research. Cụ thể:

    • Ngắn hạn (1-3 năm): Mở rộng nghiên cứu về các loại tạp chất (Mn, Ce, Y) và kỹ thuật pha tạp nano, đặc biệt là ảnh hưởng của chúng đến TC và độ ổn định nhiệt độ; nghiên cứu sâu hơn về cấu trúc đômen và cấu trúc pha tại MPB bằng các kỹ thuật phân giải cao (synchrotron X-ray diffraction, TEM).
    • Trung hạn (3-7 năm): Đánh giá chi tiết độ ổn định lâu dài (lão hóa, fatigue) của vật liệu dưới các điều kiện vận hành khác nhau; phát triển các mô hình FEM phức tạp hơn để tối ưu hóa thiết kế linh kiện cụ thể (ví dụ: biến tử thủy âm, cảm biến y tế); khám phá các kỹ thuật chế tạo vật liệu dạng màng mỏng hoặc đơn tinh thể để ứng dụng trong MEMS/NEMS.
    • Dài hạn (7-10 năm): Chế tạo và thương mại hóa các linh kiện áp điện không chì trên quy mô lớn; phát triển các vật liệu áp điện không chì mới với hiệu suất vượt qua PZT; đóng góp vào việc thiết lập các tiêu chuẩn công nghiệp và chính sách toàn cầu cho vật liệu xanh.

Kết luận

Luận án này đã tạo ra một dấu mốc quan trọng trong nghiên cứu vật liệu áp điện không chì, cung cấp những đóng góp cụ thể và có giá trị cao.

  1. Chế tạo và tối ưu hóa thành công quy trình công nghệ: Luận án đã xây dựng và tối ưu hóa quy trình công nghệ truyền thống để chế tạo hệ vật liệu xBZT-(1-x)BCT với cấu trúc perovskite hoàn chỉnh và vi cấu trúc mong muốn. Nhiệt độ nung sơ bộ 1250 oC, nhiệt độ thiêu kết 1450 oC, và chế độ phân cực 20 kV/cm trong 60 phút ở nhiệt độ phòng đã được xác định là tối ưu cho thành phần 0.48BZT.
  2. Đạt được hiệu suất áp điện đột phá: Vật liệu 0.48BZT đã chứng minh hệ số áp điện d33 = 542 pC/N và hệ số liên kết điện-cơ kp = 0.52. Giá trị d33 này "có thể so sánh với hệ PZT" và vượt trội so với hầu hết các vật liệu áp điện không chì khác được nghiên cứu trước đây [78], khẳng định tiềm năng thay thế vật liệu chứa chì độc hại.
  3. Làm sáng tỏ cơ chế cấu trúc tại Biên pha hình thái học (MPB): Phân tích XRD làm khớp hàm Gauss đã chỉ ra sự cùng tồn tại của pha tứ giác và mặt thoi tại thành phần 0.48BZT trong vùng MPB. Phát hiện này củng cố quan điểm rằng sự dễ dàng quay phân cực giữa các pha đồng tồn tại là cơ chế chính cho tính chất áp điện cao, tương tự như pha đơn tà trong PZT mà Noheda et al. (2001) [73] đã chứng minh.
  4. Hiểu sâu hơn về tính chất sắt điện relaxor: Các tính chất điện môi phụ thuộc tần số của vật liệu đã được phân tích và giải thích bằng các mô hình như định luật Vogel-Fulcher [100] và định luật Curie-Weiss mở rộng [95], góp phần vào sự hiểu biết về các vùng phân cực kích thước nano (PNRs) và cơ chế chuyển pha nhòe trong hệ BZT-BCT.
  5. Thử nghiệm ứng dụng thực tiễn trong biến tử thủy âm: Luận án đã thành công trong việc thử nghiệm ứng dụng vật liệu vào chế tạo biến tử thủy âm, một bước quan trọng để chuyển đổi từ nghiên cứu cơ bản sang các ứng dụng công nghệ cao thân thiện với môi trường.

Luận án này đại diện cho một paradigm advancement bằng cách chứng minh một cách thực nghiệm rằng vật liệu áp điện không chì có thể đạt được hiệu suất ngang ngửa với vật liệu chứa chì, thách thức quan điểm cũ về giới hạn hiệu suất của chúng. Bằng chứng là d33 = 542 pC/N, một giá trị trước đây chỉ thấy ở PZT.

Luận án đã mở ra ít nhất 3+ new research streams:

  • Nghiên cứu pha tạp đa dạng và các kỹ thuật pha tạp tiên tiến để điều chỉnh các tính chất đặc biệt như TC và độ ổn định.
  • Nghiên cứu vi mô về cấu trúc đômen và tương tác pha ở cấp độ nguyên tử/nano bằng các kỹ thuật phân giải cao để giải mã hoàn toàn cơ chế áp điện.
  • Phát triển các mô hình và ứng dụng kỹ thuật dựa trên FEM cho thiết kế linh kiện cơ điện tử không chì.

Với các kết quả cạnh tranh với các nghiên cứu quốc tế hàng đầu của Liu và Ren (2009) [62] và Keeble et al. (2009) [53], luận án này có global relevance cao. Nó đóng góp vào nỗ lực chung của cộng đồng khoa học toàn cầu trong việc tìm kiếm và phát triển các vật liệu chức năng bền vững. Legacy của luận án có thể được đo lường bằng việc thiết lập một nền tảng vững chắc cho nghiên cứu vật liệu áp điện không chì tại Việt Nam, tiềm năng thương mại hóa các sản phẩm không chì, và đóng góp vào việc giảm thiểu tác động môi trường của ngành công nghiệp điện tử trên toàn thế giới.
