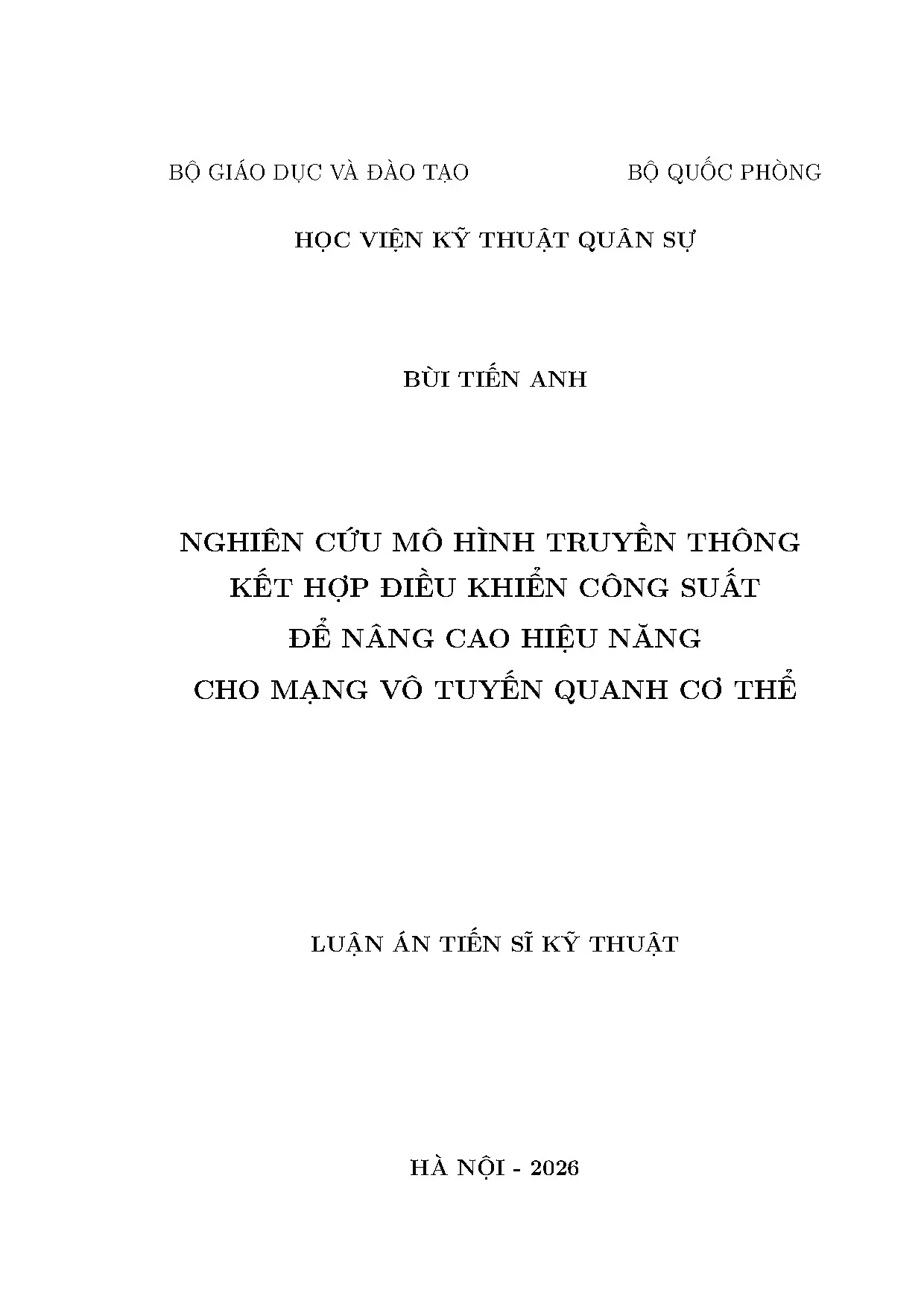

Luận án nghiên cứu mô hình truyền thông và điều khiển công suất WBAN

Mạng cảm biến thân thể không dây (WBAN) phát triển mạnh mẽ từ các chuẩn vô tuyến ngắn. Các nút cảm biến theo dõi sức khỏe người bệnh liên tục theo thời gian thực. Cấu trúc mạng gồm hai thành phần chính: các nút cảm biến và nút điều phối trung tâm. Dữ liệu y tế yêu cầu độ trễ thấp và độ tin cậy rất cao. Các nút cảm biến phải hoạt động ổn định trong môi trường biến động liên tục. Cơ thể người chuyển động không ngừng tạo ra nhiều rào cản cho sóng vô tuyến. Tín hiệu dễ bị phản xạ, tán xạ và suy hao nghiêm trọng khi lan truyền dọc bề mặt da. Nguồn năng lượng pin của các cảm biến gắn trên cơ thể rất hạn chế. Người dùng không thể thay pin liên tục cho các thiết bị y tế này. Do đó, bài toán quản lý tài nguyên vô tuyến trong WBAN đòi hỏi các giải pháp truyền thông tiết kiệm năng lượng vượt trội.

Các chuẩn vô tuyến phổ biến hiện nay bao gồm chuẩn IEEE 802.15.6, chuẩn IEEE 802.15.4 / ZigBee và Bluetooth năng lượng thấp (BLE). Chuẩn IEEE 802.15.6 được thiết kế chuyên biệt cho WBAN. Chuẩn này hỗ trợ kiểm soát chất lượng dịch vụ y tế chặt chẽ. Kỹ thuật điều khiển công suất phát (Transmission Power Control - TPC) là giải pháp cốt lõi để duy trì liên lạc ổn định. Mục tiêu hàng đầu của TPC là giảm thiểu nhiễu đồng kênh giữa các nút cảm biến. Thuật toán TPC điều chỉnh công suất phát dựa trên chất lượng kênh truyền tức thời. Khi kênh tốt, máy phát giảm công suất để tiết kiệm pin. Khi kênh xấu, máy phát tăng công suất để tránh mất gói tin. Việc lựa chọn chuẩn truyền thông phù hợp kết hợp TPC giúp mạng WBAN đạt hiệu năng truyền dẫn cao nhất. Các thiết bị y tế đeo trên người nhờ đó có thể hoạt động bền bỉ trong nhiều tuần lễ mà không cần sạc lại.

Nâng cao hiệu quả năng lượng (Energy Efficiency) là yêu cầu sống còn của các hệ thống WBAN. Các cảm biến y tế cần hoạt động bền bỉ và liên tục trong thời gian dài. Việc sạc pin hoặc thay pin thường xuyên gây nhiều bất tiện cho bệnh nhân. Bên cạnh bài toán năng lượng, an toàn bức xạ điện từ là yếu tố bắt buộc phải tuân thủ nghiêm ngặt. Sóng vô tuyến phát ra gần cơ thể có thể làm nóng các mô sinh học nhạy cảm. Tiêu chuẩn an toàn quốc tế kiểm soát chặt chẽ tỷ lệ hấp thụ riêng (Specific Absorption Rate - SAR). Mức SAR phản ánh tốc độ hấp thụ năng lượng sóng vô tuyến trên một đơn vị khối lượng mô cơ thể. Thuật toán điều khiển công suất phải đảm bảo mức phát sóng luôn nằm dưới ngưỡng SAR cho phép. Sự kết hợp giữa tối ưu hiệu quả năng lượng và kiểm soát SAR tạo nên thách thức thiết kế phức tạp trong mạng WBAN hiện đại.

Truyền thông trên cơ thể (On-body communication) diễn ra giữa các nút gắn trên bề mặt da và nút điều phối. Sóng vô tuyến lan truyền dưới dạng sóng mặt hoặc phản xạ qua môi trường xung quanh. Tín hiệu bị suy hao mạnh do sự hấp thụ của các lớp mô, cơ và xương. Khoảng cách truyền thông trong WBAN tương đối ngắn, thường dưới 2 mét. Tuy nhiên, mức độ suy hao đường truyền trên cơ thể lớn hơn nhiều so với không gian tự do. Tần số hoạt động trong các dải sóng công nghiệp và y tế tạo ra các đặc tính suy hao riêng biệt. Kênh truyền trên cơ thể biến thiên ngẫu nhiên theo thời gian thực. Các đặc trưng kênh này đòi hỏi hệ thống phải cập nhật thông tin trạng thái kênh (CSI) thường xuyên. Việc hiểu rõ bản chất kênh truyền giúp tối ưu hóa thiết kế giao thức lớp vật lý và điều khiển công suất.

Hiện tượng fading do tư thế và cử động cơ thể (Body Posture Shadowing) là nguyên nhân chính gây mất mát tín hiệu. Khi người dùng đi lại, chạy hoặc cúi người, các bộ phận cơ thể sẽ che chắn trực tiếp đường truyền sóng thẳng (LOS). Sự che khuất này tạo ra hiện tượng fading chậm và fading nhanh đan xen phức tạp. Mức độ suy giảm công suất thu có thể lên tới hàng chục decibel chỉ trong tích tắc. Nếu máy phát không phản ứng kịp thời, tỷ lệ lỗi gói tin sẽ tăng vọt. Ngược lại, nếu máy phát liên tục phát công suất cực đại để bù đắp fading, lượng pin sẽ cạn kiệt rất nhanh. Do đó, việc mô hình hóa chính xác ảnh hưởng của cử động cơ thể là tiền đề để xây dựng thuật toán điều khiển công suất thích ứng thông minh và linh hoạt.

Luận án sử dụng mô hình suy hao đường truyền điểm cắt động để biểu diễn kênh truyền WBAN. Mô hình này khắc phục các nhược điểm của mô hình tham chiếu khoảng cách truyền thống. Công thức điểm cắt động không yêu cầu điểm mốc cố định tại cự ly 1 mét. Điều này rất phù hợp với phạm vi liên lạc siêu ngắn xung quanh cơ thể. Mô hình cung cấp hai tham số cơ bản gồm hệ số suy hao đường truyền và điểm cắt động. Dữ liệu thực nghiệm chứng minh mô hình có độ khớp thống kê vượt trội. Độ lệch chuẩn của bóng râm trong mô hình phản ánh sát thực tế biến động kênh. Nhờ mô hình chính xác, bộ điều khiển công suất dự báo tốt mức suy hao tín hiệu. Hệ thống từ đó xác định chính xác mức công suất phát tối thiểu cần thiết để duy trì kết nối tin cậy.

Giao thức TDMA truyền thống phân bổ các khe thời gian cố định cho từng nút cảm biến. Mỗi nút chỉ được phép phát dữ liệu trong khoảng thời gian định trước của mình. Khi kênh truyền bị suy hao nặng do chuyển động, nút cảm biến vẫn phải phát sóng trong khe thời gian đó. Điều này dẫn đến tỷ lệ truyền lỗi cao và lãng phí tài nguyên khe thời gian. Ngoài ra, giao thức TDMA có chi phí tiêu tốn tài nguyên lớn cho việc đồng bộ hóa thời gian giữa các nút. Bộ xử lý trung tâm phải liên tục gửi tín hiệu điều khiển để duy trì đồng bộ. Khi số lượng nút cảm biến tăng, độ trễ truyền thông toàn mạng tăng theo cấp số nhân. Hiệu quả sử dụng phổ tần và hiệu quả năng lượng của mạng TDMA WBAN vì thế bị suy giảm nghiêm trọng.

Mô hình truyền thông đơn kết nối cho WBAN giải quyết triệt để các tồn tại của giao thức cũ. Chu kỳ khung truyền thông được tối ưu hóa theo quy trình ba bước chặt chẽ. Bước đầu tiên là pha huấn luyện đường lên bằng chuỗi tín hiệu pilot. Nút điều phối trung tâm ước lượng trạng thái kênh truyền từ pilot nhận được. Bước thứ hai là pha truyền dữ liệu đường lên từ cảm biến về nút trung tâm. Bước thứ ba là pha truyền dữ liệu đường xuống gửi các lệnh điều khiển. Cấu trúc này loại bỏ sự phụ thuộc vào các khe thời gian tĩnh cứng nhắc. Cơ chế xử lý tín hiệu tập trung tại nút điều phối giúp giảm gánh nặng tính toán cho các nút cảm biến đeo trên người. Khung truyền thông tinh gọn giúp tiết kiệm đáng kể thời gian phát sóng và giảm năng lượng tiêu thụ.

Luận án tích hợp bài toán điều khiển công suất tối đa hóa mức tối thiểu (Max-Min Fairness). Thuật toán hướng tới mục tiêu tối ưu hóa thông lượng cho nút cảm biến có chất lượng kênh kém nhất. Các nút cảm biến ở vị trí khuất thường chịu mức suy hao rất lớn do cơ thể che chắn. Cơ chế phân bổ công suất công bằng ngăn chặn tình trạng một nút bị ngắt kết nối hoàn toàn. Bài toán tối ưu hóa được giải quyết bằng các kỹ thuật chuyển đổi toán học lồi hiệu quả. Thuật toán tìm ra nghiệm công suất phát tối ưu cho từng nút trong thời gian cực ngắn. Kết quả mô phỏng khẳng định mô hình đơn kết nối kết hợp TPC Max-Min mang lại thông lượng đồng đều. Mọi cảm biến trên cơ thể đều duy trì được chất lượng liên lạc đạt chuẩn yêu cầu y tế.

Kiến trúc WBAN đa kết nối sử dụng nhiều điểm truy cập hoặc nút thu đặt quanh cơ thể. Các điểm thu này cùng liên kết với một bộ xử lý trung tâm qua mạng truyền dẫn. Nhờ đó, tín hiệu phát từ một cảm biến có thể được thu nhận bởi nhiều điểm truy cập khác nhau. Kỹ thuật kết hợp tín hiệu giúp khắc phục hiện tượng che khuất do tư thế cơ thể. Khi một đường truyền bị suy hao nặng, điểm thu ở vị trí khác vẫn có thể nhận tín hiệu rõ ràng. Mô hình đa kết nối mở rộng vùng phủ sóng vô tuyến quanh toàn bộ cơ thể bệnh nhân. Đồng thời, kiến trúc này cho phép giảm công suất phát của từng nút cảm biến. Sự phân tán các điểm thu giúp giảm thiểu mức phát xạ cục bộ và bảo vệ an toàn cho các mô sinh học.

Thuật toán điều khiển công suất dựa trên ngưỡng thông lượng (Throughput-Threshold Control - TTC) hoạt động theo nguyên lý hồi tiếp đơn giản. Hệ thống thiết lập một ngưỡng thông lượng tối thiểu cần đạt để đảm bảo truyền dữ liệu y tế. Sau mỗi chu kỳ truyền dẫn, bộ xử lý kiểm tra thông lượng tức thời của nút cảm biến. Nếu thông lượng thực tế thấp hơn ngưỡng cho phép, nút cảm biến sẽ tăng công suất phát lên một mức xác định. Ngược lại, khi thông lượng đã vượt ngưỡng an toàn, công suất phát được giảm dần để tiết kiệm pin. Thuật toán TTC có độ phức tạp tính toán rất thấp. Cảm biến không cần xử lý các phép toán phức tạp, giúp giảm thiểu điện năng tiêu thụ của vi điều khiển. TTC phản ứng rất nhạy bén trước các thay đổi đột ngột của kênh truyền.

Thuật toán điều khiển công suất dựa trên cửa sổ thông lượng (Throughput-Window Control - TWC) là bước cải tiến sâu hơn của TTC. TWC thiết lập một khoảng giá trị gồm ngưỡng cận dưới và ngưỡng cận trên của thông lượng. Khi thông lượng nằm trọn trong cửa sổ này, mức công suất phát được giữ nguyên không đổi. Cơ chế cửa sổ giúp hệ thống tránh được hiện tượng dao động công suất liên tục quanh một điểm ngưỡng. Nếu thông lượng rơi xuống dưới ngưỡng đáy, hệ thống lập tức tăng công suất phát. Khi thông lượng vượt quá ngưỡng trần, công suất phát được hạ xuống mức tối ưu. Thuật toán TWC mang lại sự ổn định cơ học cho mạch phát sóng cao tần. Mức tiêu thụ năng lượng của cảm biến nhờ đó đạt trạng thái cân bằng và bền vững hơn.

Kết quả đánh giá định lượng cho thấy thuật toán TPC đề xuất giúp tiết kiệm đáng kể năng lượng so với mức công suất cố định. Trong các kịch bản người dùng đứng yên, đi bộ hoặc chạy bộ, mức tiêu hao pin đều giảm rõ rệt. Tỷ lệ truyền thành công các gói tin dữ liệu sinh tồn đạt trên 98%. Việc tối ưu hóa năng lượng trực tiếp kéo dài thời gian hoạt động của nút cảm biến lên gấp nhiều lần. Người bệnh có thể đeo thiết bị liên tục nhiều tháng mà không phải lo lắng về việc sạc pin. Điều này đặc biệt có ý nghĩa với các cảm biến cấy ghép dưới da hoặc gắn cố định. Hiệu quả năng lượng vượt bậc khẳng định tính khả thi cao của mô hình khi đưa vào chế tạo thiết bị thương mại.

An toàn bức xạ sóng vô tuyến đối với cơ thể người luôn là tiêu chí hàng đầu trong thiết kế WBAN. Thông qua việc điều khiển công suất thích ứng, mức phát xạ của máy phát luôn được duy trì ở mức tối thiểu cần thiết. Chỉ số tỷ lệ hấp thụ riêng (SAR) trong toàn bộ quá trình truyền thông được khống chế ở mức rất thấp, thấp hơn nhiều so với giới hạn an toàn quy định bởi các tổ chức quốc tế. Năng lượng điện từ không gây ra hiện tượng tích nhiệt cục bộ tại các mô sinh học tiếp xúc với ăng-ten. Người bệnh hoàn toàn yên tâm khi sử dụng thiết bị liên tục trong thời gian dài. Sự kết hợp hài hòa giữa thuật toán TPC và kiểm soát SAR mở đường cho các thiết bị y tế đeo trên người đạt chứng nhận y khoa.

Nghiên cứu mở ra hướng đi triển vọng trong việc tích hợp WBAN vào mạng thông tin di động 5G và 6G. Các nút điều phối trung tâm có thể kết nối trực tiếp với trạm gốc hoặc điện thoại thông minh. Dữ liệu y tế từ WBAN được truyền tải liên tục lên nền tảng đám mây để phục vụ chẩn đoán bệnh từ xa. Bác sĩ có thể theo dõi tình trạng bệnh nhân theo thời gian thực và đưa ra can thiệp kịp thời. Trong tương lai, các thuật toán học máy và trí tuệ nhân tạo có thể được tích hợp thêm để dự đoán trước trạng thái kênh truyền. Khả năng dự báo kênh giúp tối ưu hóa công suất phát nhanh hơn nữa. Mô hình truyền thông đề xuất sẽ là nền tảng vững chắc cho hệ sinh thái y tế số hiện đại.
