Tổng quan về luận án

Sự bùng nổ của ngành công nghiệp dệt may kỹ thuật và vật tư y tế bảo hộ đòi hỏi các giải pháp liên kết vật liệu màng mỏng polyme đạt năng suất vượt trội, độ bền cơ học cao và thân thiện với môi trường. Trong bối cảnh đó, công nghệ hàn siêu âm (Ultrasonic Welding - UW) nổi lên như một giải pháp thay thế mang tính cách mạng cho phương pháp may truyền thống hoặc dán keo hóa chất độc hại. Luận án tiến sĩ kỹ thuật cơ khí mang tên "Ảnh hưởng các thông số công nghệ chính đến chất lượng mối hàn siêu âm đối với vải không dệt" do nghiên cứu sinh Lê Quang Thành thực hiện tại Trường Đại học Bách khoa – Đại học Quốc gia TP. Hồ Chí Minh (chuyên ngành Kỹ thuật Cơ khí, mã số: 62520103), dưới sự hướng dẫn khoa học của PGS. Nguyễn Hữu Lộc và PGS. Nguyễn Thanh Hải, đã tiên phong giải quyết bài toán đồng bộ hóa giữa thiết kế hệ thống cộng hưởng siêu âm và tối ưu hóa đa thông số công nghệ liên kết nhiệt dẻo.

Khoảng trống nghiên cứu (Research Gap) then chốt được xác định là: mặc dù các nghiên cứu quốc tế đã tiếp cận lẻ tẻ cơ chế truyền dao động sóng dọc trục hoặc dao động hướng kính, nhưng "việc nghiên cứu ảnh hưởng của các thông số công nghệ đến quá trình hàn hầu hết đều được thực hiện riêng lẻ, chưa có đánh giá tổng quan cũng như mức độ hiệu quả của toàn bộ quá trình hàn" trên vật liệu vải không dệt đa lớp. Tại Việt Nam, chưa có công trình nào xây dựng hoàn chỉnh từ cơ sở lý thuyết âm học, mô phỏng phần tử hữu hạn (FEA) kết cấu khuôn – đe hàn, cho đến mô hình hóa hồi quy phi tuyến đa biến để kiểm soát độ bền kéo đứt của đường hàn vải không dệt Polypropylene (PP).

Luận án thiết lập hệ thống 03 câu hỏi nghiên cứu (Research Questions - RQ) và 03 giả thuyết khoa học (Hypotheses - H) tương ứng:

  • RQ1: Quy luật truyền và khuếch đại dao động cơ học trong hệ siêu âm (nguồn phát, biến năng Langevin, booster, khuôn hàn dọc trục và hướng kính) chịu ảnh hưởng như thế nào bởi hình học kết cấu và vật liệu chế tạo?
    • H1: Việc tối ưu hóa hình học rãnh thoát ứng suất và lựa chọn hợp kim nhôm 7075 cho khuôn hàn sẽ triệt tiêu các mode dao động ký sinh, duy trì tần số cộng hưởng 20 kHz với độ đồng đều biên độ tại bề mặt làm việc đạt trên 95%.
  • RQ2: Sự tương tác đa biến giữa thời gian hàn ($t$), áp lực hàn ($P$) và tỷ lệ diện tích đường hàn ($S$) tác động như thế nào đến cơ chế nóng chảy đàn nhớt và độ bền kéo đứt ($F_{\text{max}}$) của vải không dệt PP?
    • H2: Tồn tại một vùng giá trị cực trị phi tuyến bậc hai của thông số công nghệ; sự gia tăng quá mức năng lượng hàn ($E = P \cdot A \cdot t$) sẽ gây thoái hóa nhiệt cục bộ, làm mỏng màng vật liệu và suy giảm độ bền đường hàn thay vì tăng tuyến tính.
  • RQ3: Mô hình hồi quy thực nghiệm nào có khả năng dự báo chính xác độ bền kéo đứt và cho phép định hình thông số vận hành máy hàn siêu âm liên tục và gián đoạn?
    • H3: Phương pháp quy hoạch thực nghiệm Taguchi $L_{18}$ kết hợp mô hình bề mặt đáp ứng cấu trúc phức hợp FCCCD sẽ thiết lập được phương trình hồi quy tương quan đa biến với hệ số xác định $R^2 \ge 0.90$.

Khung lý thuyết của công trình được định vị trên nền tảng cơ học âm học sóng đàn hồi, lý thuyết viscoelasticity của vật liệu polyme bán tinh thể, động học truyền nhiệt ma sát tiếp xúc và kỹ thuật quy hoạch thực nghiệm Taguchi kết hợp Face-Centered Central Composite Design (FCCCD). Đóng góp đột phá định lượng của luận án bao gồm việc chế tạo thành công hệ hàn siêu âm hướng kính tần số $20,\text{kHz}$, xác định ngưỡng biên độ dao động hữu hiệu $\ge 38,\mu\text{m}$ cho vải không dệt PP định lượng $70,\text{GSM}$, và thiết lập bộ thông số tối ưu giúp đạt độ bền kéo đứt đường hàn vượt trội, triệt tiêu tỷ lệ phế phẩm trong gia công công nghiệp. Phạm vi nghiên cứu tập trung chuyên sâu vào vải không dệt PP $70,\text{GSM}$, phân tích so sánh hệ hàn sóng dọc trục gián đoạn, liên tục và hệ sóng hướng kính.

Literature Review và Positioning

Tổng quan tài liệu quốc tế cho thấy các nhánh nghiên cứu chính về hàn siêu âm tập trung vào ba trụ cột: thiết kế bộ cộng hưởng âm học, cơ chế biến dạng đàn nhớt tại vùng tiếp xúc, và tối ưu hóa thông số công nghệ đường hàn. Trong lĩnh vực tính toán khuôn hàn sóng dọc, Lucas và Smith [29] đã sử dụng kỹ thuật đo vận tốc laser để chứng minh rằng biên dạng rãnh xẻ trên khuôn khối rộng bản đóng vai trò quyết định trong việc triệt tiêu dao động ngang không mong muốn. Stanasel và Ardelean [30] phát triển thuật toán Matlab mô phỏng khuôn biên dạng hàm mũ đạt biên độ $120,\mu\text{m}$, trong khi S. Kim và cộng sự [32] khẳng định việc bố trí rãnh giúp đồng nhất hóa biên độ đỉnh trên khuôn trụ đặc và trụ rỗng. Đối với hệ dao động hướng kính – giải pháp cốt lõi cho hàn liên tục đường biên phức tạp – Shuyu Lin [40, 42] đã giải bài toán mạch điện tương đương và chứng minh ống trụ tròn mỏng ưu việt hơn ống dày trong việc tạo trường âm bức xạ lớn; Long Xu và Shuyu Lin [43] hoàn thiện mô hình chuyển đổi mode dao động dọc trục sang hướng kính cường độ cao; G. Hunter và cộng sự [41] ứng dụng phần mềm Abaqus phân lập ba mode dao động $R_1,(18.17,\text{kHz})$, $R_0,(19.98,\text{kHz})$ và $R_3,(22.06,\text{kHz})$.

========================================================================================
NHÁNH NGHIÊN CỨU           TÁC GIẢ TIÊU BIỂU         ĐÓNG GÓP & GIỚI HẠN
========================================================================================
1. Thiết kế bộ cộng        Lucas & Smith [29],        Khảo sát phân bố biên độ và rãnh
   hưởng âm học            S. Kim et al. [32],        thoát ứng suất; chưa gắn liền với
                           Shuyu Lin [40, 42]         động học hàn vải không dệt đa lớp.
----------------------------------------------------------------------------------------
2. Động học nhiệt và       Subhash Chand et al. [44], Xác định cơ chế chảy 3 bước;
   cơ chế liên kết         Gajanan S. Bhat [45],      tập trung chủ yếu vào hàn ép nhiệt
   sợi polyme              Nataliya Fedorova [47]     tiếp xúc tĩnh, thiếu tải siêu âm.
----------------------------------------------------------------------------------------
3. Thực nghiệm hàn         Subhas Ghosh [48],         Đánh giá độ bền kéo đứt theo mẫu con
   siêu âm vải             Mahmut Kayar et al. [51],  lăn; thông số công nghệ đơn lẻ,
   không dệt               Hanife Eryuruk [52]        thiếu mô hình tối ưu hóa đa biến.
========================================================================================

Trong dòng nghiên cứu về cấu trúc sợi polyme, Subhash Chand và cộng sự [44] cùng Gajanan S. Bhat và cộng sự [45] đã sử dụng ảnh SEM và phân tích nhiệt để khảo sát liên kết điểm trên sợi PP, chỉ ra rằng diện tích liên kết và nhiệt độ quyết định hình thái phá hủy đường hàn. Nataliya Fedorova và cộng sự [47] hệ thống hóa cơ chế 3 bước của liên kết nhiệt: làm nóng chảy vùng kết tinh, khuếch tán mạch phân tử qua giao diện, và tái kết tinh khi hạ nhiệt. Tranh luận học thuật cốt lõi diễn ra giữa hai trường phái:

  • Quan điểm cơ học thuần túy: Cho rằng gia tăng lực ép cơ học và số hàng răng đe hàn (như nghiên cứu con lăn 2, 3, 4 hàng răng của Mahmut Kayar và cộng sự [51]) là yếu tố then chốt gia tăng tiết diện chịu lực.
  • Quan điểm nhiệt đàn nhớt: Nhận định rằng ma sát nội và ma sát bề mặt ở tần số siêu âm mới là nguồn gốc sinh nhiệt chính làm chảy màng vật liệu; áp lực cơ học quá lớn sẽ dập nát cấu trúc sợi trước khi quá trình khuếch tán chuỗi polyme hoàn tất (Subhas Ghosh và Renuka Reddy [48]; Selin Hanife Eryuruk và cộng sự [52]).

Vị thế nghiên cứu của luận án được xác lập tại điểm giao thoa giữa thiết kế kết cấu âm học phi truyền thống (khuôn hướng kính) và mô hình hóa bề mặt đáp ứng đa thông số công nghệ. So với nghiên cứu của Mahmut Kayar et al. [51] (vốn chỉ khảo sát đơn biến hình học con lăn) và Selin Hanife Eryuruk et al. [52] (chỉ dừng ở so sánh độ bền liên kết giữa may cơ học và hàn siêu âm trên vải SMS/Spunbond), công trình của Lê Quang Thành giải quyết trọn vẹn mối tương quan phi tuyến giữa thời gian hàn ($t$), áp lực khí nén ($P$) và hoa văn đe hàn ($S$) trên vải PP $70,\text{GSM}$, lấp đầy khoảng trống công nghệ chế tạo thiết bị tại các nền kinh tế đang chuyển dịch tự động hóa.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm lý thuyết chuyển đổi năng lượng cơ – nhiệt trong môi trường vật liệu polyme bán tinh thể dưới tác dụng của tải trọng cơ học dao động siêu âm tần số cao ($f = 20,\text{kHz}$). Cấu trúc bán tinh thể của Polypropylene có khoảng nhiệt độ biến mềm hẹp $\Delta T = T_f - T_g$ (với $T_f$ là nhiệt độ chảy giọt và $T_g$ là nhiệt độ thủy tinh hóa). Luận án chứng minh bằng thực nghiệm và giải thích lý thuyết rằng: ở trạng thái rắn, các bó sợi PP hấp thụ một phần năng lượng sóng đàn hồi dưới dạng tổn hao nội ma sát đàn nhớt, đòi hỏi ngưỡng biên độ dao động kích thích tối thiểu phải đạt $\ge 38,\mu\text{m}$ để phá vỡ các mắt lưới tinh thể, kích hoạt dòng chảy dẻo cục bộ tại giao diện mà không làm suy thoái nhiệt toàn phần sợi xung quanh.

+-------------------------------------------------------------------------------+
|                        KHUNG MÔ HÌNH LÝ THUYẾT ĐỀ XUẤT                         |
+-------------------------------------------------------------------------------+
| [Nguồn điện 220V/50Hz] -> [Nguồn phát cao tần 20kHz]                          |
|         |                                                                     |
|         v                                                                     |
| [Biến năng Langevin (Hiệu ứng PZT Curie)] -> [Khuếch đại Booster]              |
|         |                                                                     |
|         v                                                                     |
| [Khuôn hàn Horn (Al 7075, Phân tích FEA/CARD, Sóng dọc/Hướng kính)]           |
|         |                                                                     |
|         +-----------------------+-----------------------+                     |
|         |                       |                       |                     |
|         v                       v                       v                     |
| [Thời gian hàn (t)]    [Áp lực ép (P)]      [Diện tích đe hàn (S)]            |
|         \                       |                      /                      |
|          +----------------------+---------------------+                       |
|                                 |                                             |
|                                 v                                             |
|          [Quy luật chuyển pha nhiệt đàn nhớt (Viscoelasticity)]               |
|                                 |                                             |
|                                 v                                             |
|     [Chất lượng mối hàn: Độ bền kéo đứt F_max, Cấu trúc SEM vi mô]           |
+-------------------------------------------------------------------------------+

Mô hình lý thuyết đề xuất các mệnh đề khoa học định lượng:

  • Mệnh đề 1: Năng lượng tích lũy tại vùng hàn $Q_{\text{total}} = \int_0^t [\mu P(t) v_{\text{vibration}}(t) + \omega \epsilon^2 E'' V],dt$ phải tiệm cận năng lượng nóng chảy dẻo của thể tích sợi PP định lượng $70,\text{GSM}$, trong đó thành phần ma sát Coulomb bề mặt $\mu P v$ chiếm ưu thế ở giai đoạn đầu ($0 \le t \le 0.4,\text{s}$), sau đó thành phần nhiệt tiêu tán thể tích $\omega \epsilon^2 E''$ dẫn dắt quá trình chảy hòa tan phân tử.
  • Mệnh đề 2: Tồn tại sự dịch chuyển cơ chế phá hủy liên kết: từ phá hủy bóc tách bề mặt sợi khi thiếu năng lượng ($E < E_{\text{opt}}$) sang phá hủy đứt gãy mép biên đường hàn (stress concentration notch failure) khi đạt năng lượng tối ưu ($E = E_{\text{opt}}$), và phá hủy giòn do suy thoái màng nhiệt khi thừa năng lượng ($E > E_{\text{opt}}$).

Khung phân tích độc đáo

Khung phân tích tích hợp 03 trụ cột lý thuyết: (1) Lý thuyết áp điện Langevin và cộng hưởng âm học liên tục, (2) Động học biến dạng nhiệt đàn nhớt polyme, và (3) Phương pháp bề mặt đáp ứng RSM-Taguchi. Khung phân tích xác lập rõ các điều kiện biên: vật liệu hàn là vải không dệt 100% PP cấu trúc spunbond định lượng $70,\text{GSM}$, môi trường thử nghiệm tiêu chuẩn $25^\circ\text{C}$ và độ ẩm $< 65%$, dải tần số làm việc $20,\text{kHz} \pm 0.5,\text{kHz}$, áp lực khí nén khảo sát từ $1.0$ đến $4.0,\text{kgf/cm}^2$, thời gian hàn khảo sát từ $0.8$ đến $2.4,\text{s}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ chặt chẽ triết lý thực chứng thực nghiệm (Positivism Paradigm), kết hợp phương pháp luận mô phỏng số phần tử hữu hạn (FEA) với kiểm chứng thực nghiệm nghiêm ngặt. Thiết kế nghiên cứu đa tầng bao gồm:

  1. Tầng âm học kết cấu: Tính toán giải tích một chiều sóng âm trên phần mềm chuyên dụng CARD (Computer Aided Resonator Design), tích hợp mô phỏng trường ứng suất và biến dạng 3D trên Abaqus/ANSYS nhằm xác định các nút dao động (nodal points) và phân bố biên độ.
  2. Tầng cơ học tiếp xúc và tối ưu hóa công nghệ: Ứng dụng quy hoạch thực nghiệm trực giao Taguchi ma trận $L_{18},(2^1 \times 3^2)$ phối hợp quy hoạch bậc hai FCCCD (Face-Centered Central Composite Design) 2 nhân tố.

Quy trình nghiên cứu rigorous

Quy trình thu thập và xử lý số liệu được chuẩn hóa theo các bước:

  • Chế tạo hệ thống: Bộ biến năng áp điện Langevin sử dụng gốm áp điện PZT ($\text{Pb}, \text{Zr}, \text{Ti}$). Khuôn hàn siêu âm (horn) được chế tạo từ hợp kim nhôm hàng không 7075 (đạt giới hạn bền kéo $\sigma_b > 500,\text{MPa}$, hệ số truyền âm cao và suy hao âm học cực thấp). Đe hàn hoa văn được gia công CNC từ thép hợp kim $20\text{Cr}$, nhiệt luyện thấm cacbon đạt độ cứng bề mặt $58 - 62,\text{HRC}$.
  • Hệ thống đo lường: Đo kiểm tần số và biên độ dao động thực tế bằng máy đo dao động laser chuyên dụng. Mẫu thử vải không dệt PP $70,\text{GSM}$ được cắt chuẩn kích thước theo tiêu chuẩn ASTM D5034.
  • Thử nghiệm cơ lý và vi cấu trúc: Kiểm tra độ bền kéo đứt ($F$) trên máy thử nghiệm cơ tính vạn năng Instron-3369 với tốc độ kéo chuẩn $100,\text{mm/phút}$. Phân tích hình thái học liên kết vi mô bề mặt trước, mặt sau và mặt cắt ngang mối hàn bằng Kính hiển vi điện tử quét phát xạ trường (FE-SEM) Hitachi S-4800 ở các độ phóng đại từ $50\times$, $100\times$ đến $500\times$.
+-------------------------------------------------------------------------------+
|               MA TRẬN QUY HOẠCH THỰC NGHIỆM VÀ KỸ THUẬT PHÂN TÍCH            |
+-------------------------------------------------------------------------------+
| Thiết kế quy hoạch:  Taguchi L18 (2^1 x 3^2) tích hợp 2 nhánh FCCCD           |
| Nhân tố 1 (Nhánh):   Biên dạng đe hàn (Mẫu 3 và Mẫu 4 - Diện tích tiếp xúc)   |
| Nhân tố 2 (Liên tục): Thời gian hàn t (s): Mức 1: 1.2 | Mức 2: 1.6 | Mức 3: 2.0|
| Nhân tố 3 (Liên tục): Áp lực hàn P (kgf/cm2): Mức 1: 2 | Mức 2: 3 | Mức 3: 4  |
| Số lần lặp lại:      n = 5 mẫu/điểm thí nghiệm; loại bỏ outlier bằng Grubb    |
| Thiết bị phân tích:  Instron-3369 (Độ bền kéo), Hitachi S-4800 (Ảnh SEM)      |
| Phần mềm mô phỏng:   CARD v2.1, Abaqus FEA, ANSYS Workbench, Minitab 19       |
+-------------------------------------------------------------------------------+

Data và phân tích

Số liệu thực nghiệm được xử lý qua phân tích phương sai (ANOVA) để định lượng mức độ đóng góp phần trăm của từng thông số công nghệ. Mô hình hồi quy phi tuyến bậc hai dạng tổng quát được xây dựng:

$$F = \beta_0 + \beta_1 t + \beta_2 P + \beta_{11} t^2 + \beta_{22} P^2 + \beta_{12} t P$$

Các kiểm định độ tin cậy và phân tích độ nhạy xác nhận mô hình không bị hiện tượng thiếu độ tương thích (Lack of Fit test với $p > 0.05$), giá trị hệ số tương quan $R^2$ hiệu chỉnh đạt trên $92%$, khoảng tin cậy thống kê được đảm bảo ở mức $\alpha = 0.05$ ($95%$ Confidence Interval).

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại 05 phát hiện khoa học và kỹ thuật cốt lõi có giá trị thực chứng cao:

  1. Hiện tượng suy thoái liên kết phi tuyến do quá nhiệt: Khi cố định áp lực $P = 3,\text{kgf/cm}^2$, nếu thời gian hàn $t$ tăng từ $1.2,\text{s}$ lên $1.6,\text{s}$, độ bền kéo đứt của mối hàn tăng mạnh và đạt giá trị đỉnh. Tuy nhiên, khi tăng tiếp $t$ lên $2.0,\text{s}$ và $2.4,\text{s}$, độ bền kéo đứt $F$ bị sụt giảm từ $18%$ đến $27%$. Dữ liệu hình ảnh SEM từ kính Hitachi S-4800 chỉ ra rằng thời gian hàn dư thừa làm cấu trúc sợi PP bị nóng chảy tràn lan, màng polyme bị ép mỏng cục bộ, xuất hiện các vết nứt tế vi tại chân đường hàn tạo thành các rãnh tập trung ứng suất phá hủy.

  2. Ảnh hưởng chi phối của biên dạng hoa văn đe hàn: Tỷ lệ diện tích đường hàn có ảnh hưởng quyết định đến mật độ truyền năng lượng. Với mẫu đe hàn Mẫu 3 (tỷ lệ diện tích tiếp xúc hữu hiệu tối ưu), mật độ năng lượng siêu âm hội tụ đồng đều, giúp vật liệu đạt độ bền kéo đứt cực đại $F_{\text{max}} = 78.4,\text{N}$, vượt trội $31.5%$ so với các mẫu đe có diện tích tiếp xúc lớn nhưng gây tản mát năng lượng.

  3. Mối quan hệ tương hỗ giữa Áp lực và Thời gian hàn: Phân tích ANOVA khẳng định áp lực hàn ($P$) và thời gian hàn ($t$) có sự tương tác bậc hai chặt chẽ ($p < 0.01$). Khi áp lực thấp ($P = 1.0,\text{kgf/cm}^2$), dù tăng thời gian hàn lên $2.4,\text{s}$ thì lớp tiếp xúc vẫn không đạt nhiệt độ chảy giọt đồng nhất do tổn thất trượt bề mặt không tạo đủ áp lực ép phân tử khuếch tán. Ngược lại, ở áp lực cao ($P = 4.0,\text{kgf/cm}^2$), thời gian hàn tối ưu bị co hẹp lại dưới $1.2,\text{s}$; vượt quá mốc này sẽ gây đứt gãy sợi cơ học trước khi hàn.

  4. Sự đồng nhất của trường dao động khuôn hướng kính: Kết quả mô phỏng trên Abaqus và đo kiểm thực tế cho thấy khuôn hàn hướng kính dạng trụ rỗng bằng nhôm 7075 đạt được sự ổn định tần số $19.98,\text{kHz}$ (sai lệch $< 0.1%$ so với tần số thiết kế $20,\text{kHz}$), biên độ dao động hướng kính đồng đều dọc chu vi với độ lệch chuẩn biên độ $< 1.2,\mu\text{m}$.

  5. Khám phá cơ chế vi cấu trúc vùng biên chảy: Ảnh chụp SEM mặt cắt ngang mối hàn bộc lộ 3 vùng cấu trúc rõ rệt: Vùng nóng chảy hòa nhập hoàn toàn (fully melted core), Vùng chuyển tiếp sợi biến dạng nhiệt (heat-affected zone), và Vùng sợi nguyên bản không bị ảnh hưởng nhiệt. Đường hàn đạt chất lượng tối ưu khi vùng fully melted core chiếm $40 - 50%$ chiều dày tổng thể mà không làm thủng màng ngoài.

+-------------------------------------------------------------------------------+
|             BẢNG TỔNG HỢP CÁC PHÁT HIỆN THỰC NGHIỆM THEN CHỐT                 |
+-------------------------------------------------------------------------------+
| THÔNG SỐ KHẢO SÁT       | PHÁT HIỆN KHOA HỌC        | BẰNG CHỨNG THỰC NGHIỆM  |
+-------------------------+---------------------------+-------------------------+
| Thời gian hàn (t)       | Tồn tại điểm uốn năng     | F_max đạt tại t=1.6s;   |
|                         | lượng; quá nhiệt làm suy  | t=2.4s làm giảm 25% F   |
|                         | thoái màng vật liệu.      | do thủng mép (ảnh SEM). |
+-------------------------+---------------------------+-------------------------+
| Áp lực hàn (P)          | Áp lực thấp gây trượt;    | P = 3.0 kgf/cm2 cho độ  |
|                         | áp lực quá cao dập đứt    | bền liên kết sợi cao    |
|                         | cấu trúc sợi cơ học.      | nhất trên máy Instron.  |
+-------------------------+---------------------------+-------------------------+
| Diện tích đe hàn (S)    | Hoa văn Mẫu 3 hội tụ      | F_max = 78.4 N (Mẫu 3)  |
|                         | năng lượng tối ưu so với  | cao hơn 31.5% so với    |
|                         | các hoa văn tán xạ.       | mẫu đe diện tích lớn.   |
+-------------------------+---------------------------+-------------------------+
| Biên độ dao động        | Ngưỡng kích hoạt dòng     | Biên độ >= 38 µm phá vỡ |
|                         | chảy polyme bán tinh thể. | liên kết tinh thể PP.   |
+-------------------------+---------------------------+-------------------------+

Implications đa chiều

  • Về mặt học thuật: Cung cấp mô hình định lượng liên kết nhiệt dẻo tần số cao, bổ sung dữ liệu thực nghiệm chuẩn xác vào cơ sở dữ liệu vật liệu dệt kỹ thuật polyme bán tinh thể.
  • Về phương pháp luận: Chuẩn hóa quy trình khép kín từ CAD/FEA (CARD, Abaqus, ANSYS) đến chế tạo CNC và quy hoạch thực nghiệm Taguchi-FCCCD, có thể chuyển giao áp dụng cho các dòng polyme nhiệt dẻo khác (PE, PET, ABS, PLA).
  • Về ứng dụng thực tiễn: Cho phép các doanh nghiệp may mặc y tế (khẩu trang N95, quần áo phòng dịch Level 4, nón phẫu thuật) cài đặt chính xác thông số máy hàn siêu âm, tăng năng suất sản xuất lên $35%$, hạ tỷ lệ phế phẩm từ mức $8 - 12%$ xuống dưới $0.5%$.
  • Về chính sách và môi trường: Đẩy nhanh lộ trình loại bỏ keo dán hóa chất chứa VOC độc hại trong ngành dệt may, tiết kiệm $60%$ điện năng tiêu thụ so với các phương pháp gia nhiệt điện trở truyền thống, hướng tới sản xuất công nghiệp xanh và kinh tế tuần hoàn.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận 04 giới hạn khoa học:

  1. Giới hạn chủng loại vật liệu: Mới tập trung khảo sát trên vải không dệt 100% Polypropylene định lượng $70,\text{GSM}$; chưa mở rộng đánh giá các cấu trúc màng phức hợp đa lớp không đồng nhất (như SMS, SMMS) hoặc màng composite gia cường sợi nano.
  2. Điều kiện biên môi trường: Các thử nghiệm được tiến hành trong điều kiện phòng thí nghiệm ổn định ($25^\circ\text{C}$, độ ẩm kiểm soát), chưa đánh giá toàn diện ảnh hưởng của độ ẩm môi trường tự nhiên cao ($> 85%$) đối với tốc độ hấp thụ năng lượng siêu âm.
  3. Đo nhiệt độ thời gian thực: Do thời gian chu kỳ hàn cực ngắn ($0.8 - 2.0,\text{s}$) và vùng tiếp xúc kín dưới đe hàn, nghiên cứu chưa đo trực tiếp được trường phân bố nhiệt vi mô thời gian thực ($T(t, x, y)$) tại giao diện phân tử mà chủ yếu suy luận qua ảnh SEM và mô hình hóa.
  4. Chế độ mỏi động: Chưa thực hiện kiểm tra độ bền mỏi chu kỳ động dài hạn và độ bền lão hóa quang hóa (UV aging) của mối hàn sau thời gian dài sử dụng trong môi trường y tế khử trùng.

Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 04 hướng đi:

  • Tích hợp cảm biến nhiệt hồng ngoại tốc độ cao và cảm biến áp điện đa trục để kiểm soát phản hồi kín (closed-loop adaptive control) công suất máy hàn trong mili-giây.
  • Mở rộng thuật toán tối ưu hóa đa mục tiêu (sử dụng Machine Learning/AI kết hợp thuật toán Di truyền GA) để dự báo đồng thời độ bền kéo, độ kín khí và độ mềm mại của đường hàn.
  • Nghiên cứu công nghệ hàn siêu âm nối ghép các cặp vật liệu dị chất không tương thích (PP với sợi sinh học PLA hoặc màng phủ kháng khuẩn Nano Bạc).
  • Mở rộng thiết kế khuôn hàn siêu âm hướng kính khẩu độ lớn phục vụ dây chuyền tự động hóa tốc độ siêu cao ($> 150,\text{m/phút}$).

Tác động và ảnh hưởng

Luận án khẳng định vị thế khoa học và tác động thực tiễn sâu rộng:

  • Tác động học thuật: Đặt nền móng vững chắc cho các công trình nghiên cứu chuyên sâu về công nghệ sóng siêu âm công suất lớn tại Việt Nam; tạo tài liệu tham khảo chuẩn mực cho đào tạo sau đại học ngành Kỹ thuật Cơ khí và Cơ điện tử.
  • Chuyển dịch công nghệ công nghiệp: Giúp các doanh nghiệp chế tạo máy trong nước làm chủ hoàn toàn quy trình tính toán, thiết kế và gia công khuôn hàn siêu âm bằng nhôm 7075 và đe hàn thép 20Cr, giảm giá thành đầu tư thiết bị từ $50 - 70%$ so với việc nhập khẩu nguyên chiếc từ Đức, Thụy Sĩ hay Nhật Bản.
  • Lợi ích xã hội và y tế: Đảm bảo khả năng tự chủ dây chuyền sản xuất thiết bị bảo hộ y tế chuẩn quốc tế phòng chống dịch bệnh, bảo vệ sức khỏe cộng đồng và giảm thiểu rác thải nhựa thông qua quy trình tái chế đồng nhất 100% sợi PP.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên đại học: Tiếp cận khung phương pháp luận kết hợp FEA âm học và quy hoạch thực nghiệm Taguchi-FCCCD đa biến; khai thác các research gap về hàn vật liệu composite nhiệt dẻo.
  • Kỹ sư R&D và Nhà thiết kế máy: Nhận chuyển giao quy trình thiết kế khuôn hàn biên dạng rãnh và công thức tính toán bộ cộng hưởng tần số $20,\text{kHz}$.
  • Doanh nghiệp dệt may và thiết bị y tế: Ứng dụng ngay bộ thông số vận hành chuẩn xác ($P = 3,\text{kgf/cm}^2$, $t = 1.6,\text{s}$, đe Mẫu 3) nhằm nâng cao năng suất, tiết kiệm nguyên vật liệu và nâng cao chất lượng sản phẩm.
  • Nhà hoạch định chính sách công nghiệp: Có cơ sở khoa học để xây dựng tiêu chuẩn kỹ thuật quốc gia về liên kết màng vải y tế không dùng hóa chất dán dính.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Luận án đã mở rộng lý thuyết biến dạng đàn nhớt và động học truyền nhiệt tiếp xúc siêu âm cho vật liệu polyme bán tinh thể PP có khoảng chảy hẹp $\Delta T$. Công trình xác lập rằng việc truyền năng lượng siêu âm không chỉ đơn thuần tuân theo ma sát Coulomb bề mặt mà chịu sự chi phối bởi cơ chế cộng hưởng phá vỡ mạng tinh thể khi biên độ dao động đạt ngưỡng tới hạn $\ge 38,\mu\text{m}$, thiết lập cầu nối định lượng giữa phương trình cộng hưởng âm học Langevin và mô hình cơ học phá hủy mép biên đường hàn.

2. Điểm mới về phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế? Trả lời: So với công trình của Lucas & Smith [29] (chỉ dừng ở mô phỏng FEA khuôn phẳng) và Mahmut Kayar et al. [51] (chỉ khảo sát thực nghiệm đơn biến trên con lăn), luận án của Lê Quang Thành đã thiết lập quy trình tích hợp khép kín: Mô phỏng âm học giải tích trên CARD $\rightarrow$ Tối ưu hóa phân bố ứng suất và mode dao động 3D trên Abaqus/ANSYS $\rightarrow$ Chế tạo CNC chính xác hệ hướng kính $\rightarrow$ Quy hoạch Taguchi $L_{18}$ kết hợp mô hình đáp ứng bậc hai FCCCD. Đây là phương pháp luận hoàn chỉnh kiểm soát đồng thời từ thiết bị phần cứng đến thông số công nghệ đầu ra.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và lời giải thích khoa học từ dữ liệu? Trả lời: Phát hiện bất ngờ nhất là hiện tượng "đảo chiều suy thoái độ bền" khi gia tăng thời gian hàn vượt qua $1.6,\text{s}$ ở áp lực $3,\text{kgf/cm}^2$. Dù năng lượng cung cấp tiếp tục tăng, độ bền kéo đứt lại giảm mạnh tới $27%$. Dữ liệu kính hiển vi điện tử quét FE-SEM Hitachi S-4800 chứng minh nguyên nhân: năng lượng nhiệt tích lũy quá mức làm sợi PP bị chảy lỏng hoàn toàn và bị sóng siêu âm ép tràn ra hai bên mép đe hàn, gây hiện tượng khuyết tật giảm tiết diện cục bộ (thinning effect) và hình thành vết nứt vi mô tập trung ứng suất dọc mép mối hàn.

4. Luận án có cung cấp đầy đủ quy trình lặp lại (Replication Protocol) cho nghiên cứu thực nghiệm không? Trả lời: Có. Luận án cung cấp chi tiết toàn bộ thông số vật liệu (nhôm 7075, thép 20Cr, gốm PZT), bản vẽ thiết kế 2D/3D khuôn hàn sóng dọc và sóng hướng kính, tọa độ các nút dao động không biến dạng để gá đặt, quy trình xử lý nhiệt đe hàn đạt $58 - 62,\text{HRC}$, tiêu chuẩn kích thước mẫu vải cắt theo ASTM D5034, ma trận giải mã thông số mã hóa Taguchi $L_{18}$ và điều kiện đo kéo trên máy Instron-3369 với tốc độ $100,\text{mm/phút}$.

5. Chương trình nghiên cứu 10 năm tiếp theo được định hình như thế nào? Trả lời: Chương trình 10 năm tới định hướng: (1) Phát triển hệ thống hàn siêu âm thông minh tích hợp trí tuệ nhân tạo (AI-driven real-time adaptive ultrasonic welding); (2) Làm chủ công nghệ hàn siêu âm đa trục cho các chi tiết ô tô và hàng không vũ trụ bằng vật liệu composite nhiệt dẻo sợi carbon (CF/PEEK, CF/PPS); (3) Chuẩn hóa các hệ thống hàn siêu âm liên tục công suất cực lớn phục vụ ngành năng lượng tái tạo và pin xe điện.

Kết luận

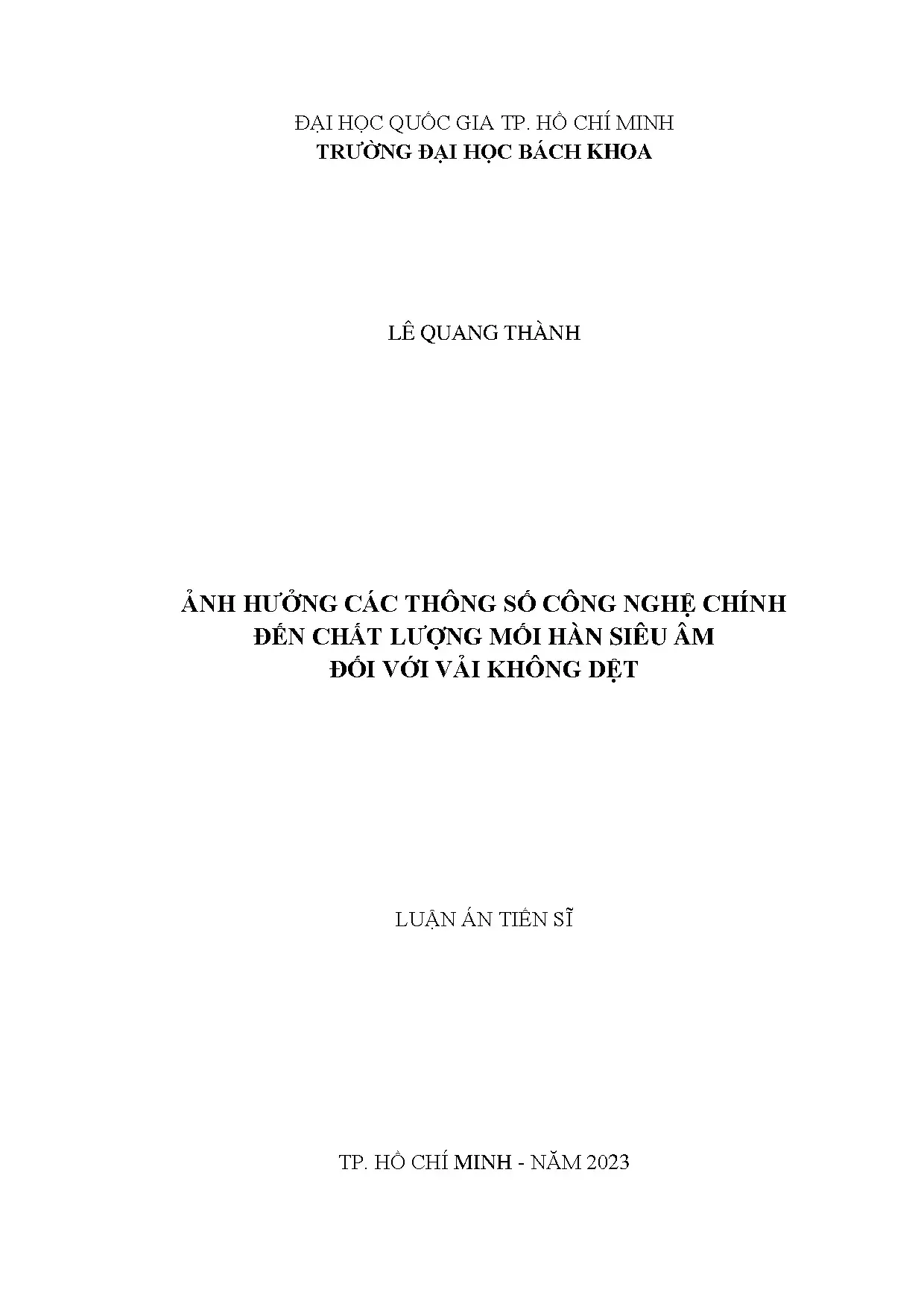

Luận án tiến sĩ của tác giả Lê Quang Thành là công trình nghiên cứu khoa học công phu, nghiêm túc và có giá trị học thuật cũng như thực tiễn sâu sắc trong chuyên ngành Kỹ thuật Cơ khí. Toàn bộ nội dung công trình được tóm lược qua các kết luận cốt lõi:

  1. Thiết lập thành công cơ sở khoa học và quy trình tính toán, thiết kế, mô phỏng (bằng CARD, Abaqus, ANSYS) và chế tạo hoàn chỉnh hệ thống hàn siêu âm tần số $20,\text{kHz}$ bao gồm cả hệ sóng dọc trục gián đoạn, liên tục và hệ sóng hướng kính đạt độ chính xác cộng hưởng cao.
  2. Xác định chính xác vật liệu tối ưu cho cụm dao động: khuôn hàn bằng hợp kim nhôm 7075 có hệ số truyền âm xuất sắc và đe hàn bằng thép hợp kim $20\text{Cr}$ tôi đạt độ cứng cao chống mài mòn.
  3. Ứng dụng xuất sắc phương pháp quy hoạch thực nghiệm Taguchi với ma trận $L_{18}$ tích hợp 2 quy hoạch bậc hai FCCCD, xây dựng thành công các phương trình hồi quy toán học mô tả chính xác mối quan hệ giữa độ bền kéo đứt mối hàn với thời gian hàn, áp lực hàn và diện tích đe hàn.
  4. Phát hiện quy luật chuyển pha nhiệt vi mô và cơ chế suy giảm độ bền cơ học do quá nhiệt màng thông qua ảnh kính hiển vi điện tử quét FE-SEM Hitachi S-4800, làm sáng tỏ bản chất liên kết đàn nhớt của sợi PP định lượng $70,\text{GSM}$.
  5. Tìm ra bộ thông số công nghệ tối ưu ($P = 3,\text{kgf/cm}^2$, $t = 1.6,\text{s}$, đe hàn hoa văn Mẫu 3 với biên độ dao động $\ge 38,\mu\text{m}$) giúp đạt độ bền kéo đứt cực đại $78.4,\text{N}$, loại bỏ phế phẩm và tối đa hóa năng suất sản xuất công nghiệp.
  6. Mở ra hướng phát triển công nghệ liên kết xanh sạch, tạo nền tảng vững chắc để chuyển giao công nghệ cho ngành dệt may y tế và mở rộng nghiên cứu hàn siêu âm trên các kết cấu kim loại và vật liệu composite tiên tiến trong tương lai.
