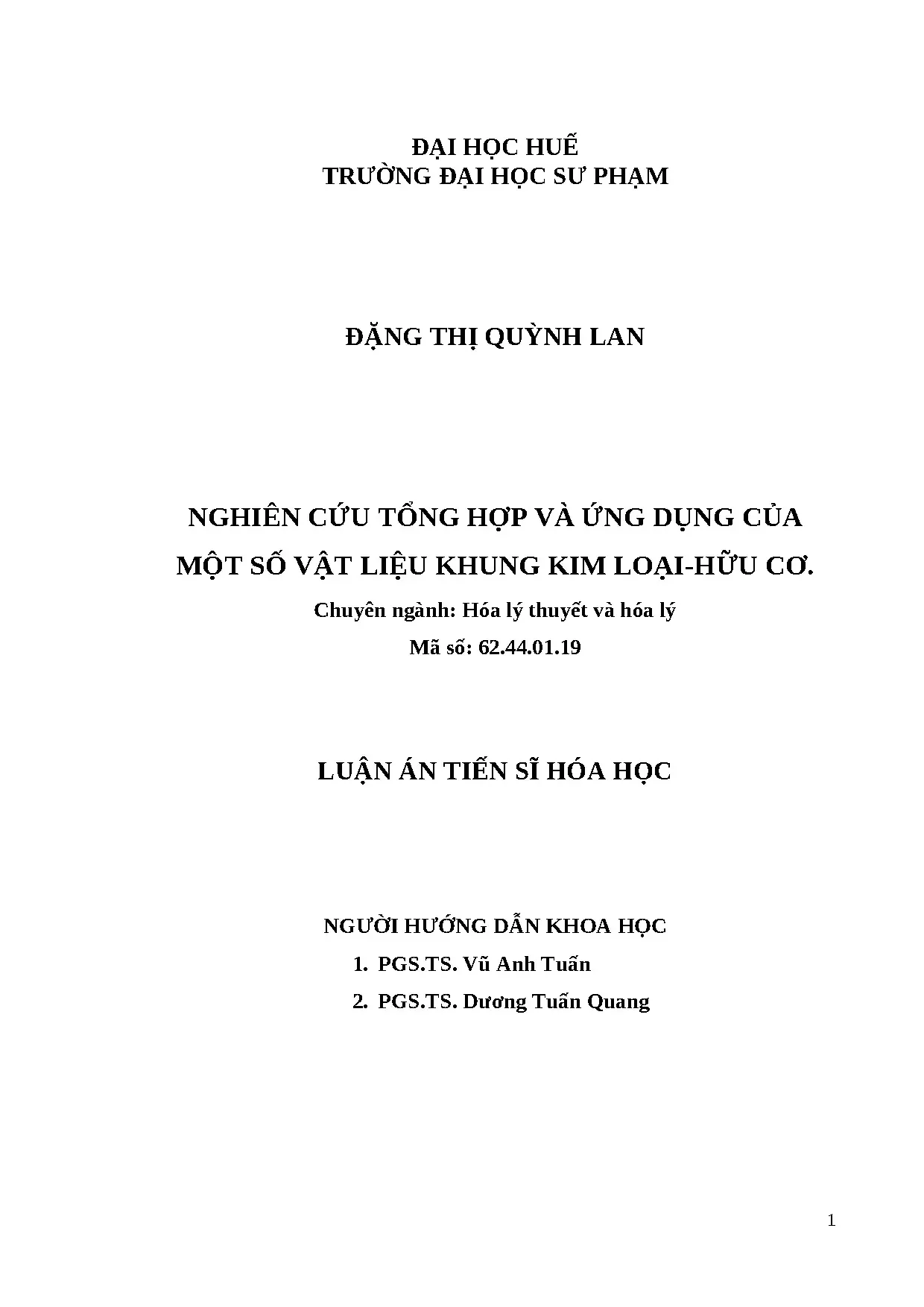

Tổng quan về luận án

Luận án này tiên phong trong nghiên cứu tổng hợp và ứng dụng các vật liệu khung kim loại-hữu cơ (Metal-Organic-Frameworks, MOFs) thế hệ mới, đặc biệt tập trung vào các cấu trúc MIL-101, MIL-53(Fe), và MIL-88B. Trong bối cảnh ô nhiễm môi trường do công nghiệp ngày càng trầm trọng, nhu cầu về các vật liệu xử lý tiên tiến có tính hấp phụ và xúc tác chọn lọc là vô cùng cấp thiết. Nghiên cứu này nổi bật bằng việc khắc phục những hạn chế của các vật liệu mao quản truyền thống như zeolit hay than hoạt tính, vốn thường có hoạt tính xúc tác và khả năng hấp phụ thấp hơn, cũng như diện tích bề mặt hạn chế, chủ yếu chứa Si và Al.

Research gap cụ thể được luận án chỉ ra là "các nghiên cứu trước đây hầu hết chỉ tập trung tổng hợp các cấu trúc MOFs mới, nghiên cứu tính chất hấp phụ, phân tách và tàng trữ khí (CO2, H2) của vật liệu MOFs, số lượng các công bố khoa học về tổng hợp và ứng dụng làm xúc tác, hấp phụ trên MOFs còn ít" (trang 13). Đặc biệt, tại Việt Nam, "khả năng ứng dụng của vật liệu MOFs trong xúc tác và hấp phụ còn ít được quan tâm nghiên cứu, đặc biệt trong lĩnh vực làm chất hấp phụ hiệu quả cao trong việc loại bỏ các chất độc hại như asen, kim loại nặng, chất màu, thuốc bảo vệ thực vật" (trang 14). Luận án giải quyết trực tiếp khoảng trống này bằng cách tổng hợp và đánh giá khả năng loại bỏ các chất ô nhiễm hữu cơ khó phân hủy như thuốc nhuộm RR195, cũng như ion As(V) độc hại.

Các câu hỏi nghiên cứu chính và giả thuyết của luận án bao gồm:

  1. RQ1: Các yếu tố nào ảnh hưởng đến quá trình tổng hợp MIL-53(Fe), Cr-MIL-101, và MIL-88B để đạt được độ tinh thể cao nhất?
  2. RQ2: Có thể thực hiện thế đồng hình Cr bằng Fe trong cấu trúc Cr-MIL-101 bằng phương pháp tổng hợp trực tiếp (thủy nhiệt) để tạo vật liệu có hoạt tính xúc tác quang hóa cao trong phân hủy thuốc nhuộm RR195 không?
  3. RQ3: Các vật liệu MIL-53(Fe) và MIL-88B(Fe) tổng hợp bằng phương pháp nhiệt dung môi không sử dụng HF có thể đạt được hoạt tính xúc tác quang hóa cao trong phản ứng phân hủy thuốc nhuộm hoạt tính RR195 và khả năng loại bỏ As(V) trong nước không?
  4. RQ4: Cơ chế hấp phụ và động học của As(V) trên MIL-53(Fe) và MIL-88B(Fe) tuân theo mô hình đẳng nhiệt và động học nào?

Khung lý thuyết của luận án được xây dựng dựa trên sự hiểu biết sâu sắc về lý thuyết hấp phụ (adsorption theory) và lý thuyết xúc tác quang hóa (photocatalysis theory), đặc biệt là quá trình Fenton và quang Fenton. Các lý thuyết này được tích hợp với lý thuyết về cấu trúc và tính chất vật liệu nano xốp (nanoporous material structure and properties), cụ thể là MOFs. Các khái niệm như diện tích bề mặt riêng lớn, cấu trúc mao quản đồng đều, và khả năng biến tính hóa học của MOFs là nền tảng để giải thích hiệu quả của các vật liệu này.

Luận án mang đến những đóng góp đột phá với tác động định lượng rõ rệt. Thứ nhất, việc tổng hợp thành công Fe-Cr-MIL-101 thông qua thế đồng hình đã mở ra một hướng mới trong việc tùy chỉnh tính chất xúc tác của MOFs. Thứ hai, việc tổng hợp MIL-53(Fe) và MIL-88B(Fe) mà không cần sử dụng HF là một bước tiến lớn về tính bền vững và an toàn trong tổng hợp MOFs, đồng thời vẫn duy trì hoạt tính xúc tác quang hóa cao đối với thuốc nhuộm RR195. Các kết quả này đều đã được công bố trên tạp chí RSC Adv., chứng minh tính khoa học và đột phá. Về phạm vi, luận án tập trung vào tổng hợp và đặc trưng các vật liệu MOFs cụ thể (Cr-MIL-101, Fe-Cr-MIL-101, MIL-53(Fe), MIL-88B) và đánh giá khả năng hấp phụ As(V) cùng khả năng xúc tác quang hóa Fenton đối với thuốc nhuộm RR195. Điều này có ý nghĩa quan trọng trong việc cung cấp các giải pháp tiên tiến và bền vững cho vấn đề ô nhiễm nước.

Literature Review và Positioning

Luận án này thực hiện một tổng hợp toàn diện các dòng nghiên cứu chính về vật liệu khung kim loại-hữu cơ (MOFs), bắt đầu từ sự ra đời của thuật ngữ này bởi Yaghi (1995). Tổng quan tài liệu chỉ ra rằng MOFs, được hình thành từ ion kim loại hoặc tổ hợp ion kim loại và các phối tử hữu cơ đa chức, có khả năng tạo thành mạng không gian đa chiều với diện tích bề mặt riêng cực lớn, có thể lên tới trên 6000 m²/g [28], [35], [54], [60]. Các nghiên cứu về MOFs đã phát triển nhanh chóng, với số lượng công trình công bố tăng đáng kể trong 12 năm gần đây (Hình 1.4 trong luận án), thể hiện sự quan tâm rộng rãi trong cộng đồng khoa học toàn cầu [65].

Luận án làm rõ các ứng dụng truyền thống của MOFs, bao gồm lưu trữ khí (H2, CO2) và xúc tác trong sản xuất vật liệu và dược phẩm [37], [62], [61], [79], [97]. Các vật liệu MIL-53(Al), MIL-53(Cr), MIL-53(Fe), MIL-101, MIL-88 (A,B,C,D) được ghi nhận có hoạt tính xúc tác cao hơn than hoạt tính [17]. Đặc biệt, khả năng "hít thở" (breathing effect) của các MOFs như MIL-53(Fe) và MIL-88B là một đặc tính độc đáo, cho phép vật liệu thay đổi kích thước lỗ xốp dưới tác động của các yếu tố bên ngoài như áp suất, nhiệt độ, hay sự hiện diện của dung môi [56], [80], [88].

Tuy nhiên, tổng quan tài liệu cũng làm nổi bật những mâu thuẫn và tranh luận hiện có. Mặc dù MOFs có tiềm năng lớn, nhưng "các nghiên cứu trước đây hầu hết chỉ tập trung tổng hợp các cấu trúc MOFs mới, nghiên cứu tính chất hấp phụ, phân tách và tàng trữ khí (CO2, H2) của vật liệu MOFs, số lượng các công bố khoa học về tổng hợp và ứng dụng làm xúc tác, hấp phụ trên MOFs còn ít" (trang 13). Một quan điểm đối lập là sự thiếu hụt các nghiên cứu ứng dụng thực tiễn trong xử lý môi trường, đặc biệt là loại bỏ các chất độc hại như asen, kim loại nặng, chất màu, thuốc bảo vệ thực vật, vốn là những vấn đề cấp bách. Ví dụ, trong khi Bang-Jing Zhu và đồng nghiệp [20], [95] đã chứng minh khả năng hấp phụ asen của Fe-BTC, nhưng nghiên cứu về MIL-101 chứa sắt cho mục đích này vẫn còn hạn chế.

Luận án tự định vị trong các tài liệu hiện có bằng cách lấp đầy khoảng trống nghiên cứu cụ thể. Trong khi nhiều công trình đã khám phá cấu trúc MOFs và ứng dụng lưu trữ khí, luận án này tiên phong trong "nghiên cứu tổng hợp MIL-101 thế đồng hình Cr bằng Fe để thực hiện hấp phụ asen" (trang 32), một lĩnh vực chưa được khảo sát kỹ lưỡng. Hơn nữa, việc phát triển "phương pháp nhiệt dung môi không sử dụng HF" để tổng hợp MIL-53(Fe) và MIL-88B(Fe) là một tiến bộ đáng kể, giải quyết mối quan ngại về an toàn và môi trường so với các phương pháp tổng hợp truyền thống thường đòi hỏi HF, như nghiên cứu của de Combarieu [44] và Alexis [11].

So sánh với các nghiên cứu quốc tế, luận án này bổ sung vào các công trình của Lunhong Ai và nhóm nghiên cứu [70] về khả năng xúc tác quang hóa Fenton của MIL-53(Fe), bằng cách mở rộng sang Fe-Cr-MIL-101 và MIL-88B(Fe) cho cùng mục đích. Nó cũng vượt xa các nghiên cứu của Zhu và đồng nghiệp [20] về hấp phụ asen trên Fe-BTC bằng cách cung cấp phân tích động học và đẳng nhiệt chi tiết cho As(V) trên MIL-53(Fe) và MIL-88B(Fe), khẳng định sự phù hợp với mô hình Langmuir và động học bậc hai biểu kiến. Điều này thúc đẩy lĩnh vực nghiên cứu MOFs bằng cách không chỉ tổng hợp các vật liệu mới mà còn cung cấp sự hiểu biết sâu sắc hơn về cơ chế ứng dụng của chúng.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này mở rộng và thách thức các lý thuyết hiện hành về vật liệu khung kim loại-hữu cơ (MOFs) thông qua các đóng góp lý thuyết độc đáo. Thứ nhất, nghiên cứu mở rộng lý thuyết về sự thay thế đồng hình (isomorphous substitution) trong cấu trúc MOFs. Cụ thể, nó chứng minh khả năng "thế đồng hình Cr bằng Fe trong cấu trúc Cr-MIL-101 bằng phương pháp tổng hợp trực tiếp (thủy nhiệt)" để tạo ra vật liệu Fe-Cr-MIL-101 (trang 14). Đóng góp này bổ sung vào các công trình của các nhà khoa học như Yaghi (1995) về khả năng tùy chỉnh cấu trúc MOFs, nhưng tập trung vào việc biến tính kim loại để tối ưu hóa tính chất xúc tác quang hóa, một khía cạnh ít được nghiên cứu sâu cho hệ Cr-MIL-101. Điều này thách thức quan niệm rằng các cấu trúc phức tạp như MIL-101 khó bị biến đổi kim loại trung tâm một cách hiệu quả trong điều kiện tổng hợp trực tiếp.

Thứ hai, luận án đóng góp vào lý thuyết về cơ chế hấp phụ bằng cách cung cấp một phân tích định lượng chi tiết về quá trình hấp phụ As(V) trên MIL-53(Fe) và MIL-88B(Fe). Nghiên cứu khẳng định rằng quá trình hấp phụ này "phù hợp mô hình hấp phụ đẳng nhiệt Langmuir và tuân theo phương trình động học biểu kiến bậc 2" (trang 14). Kết quả này củng cố lý thuyết hấp phụ đơn lớp Langmuir cho các bề mặt đồng nhất và lý thuyết động học biểu kiến bậc hai cho các quá trình hấp phụ hóa học hoặc có vai trò của yếu tố hóa học, đồng thời cung cấp bằng chứng thực nghiệm cụ thể cho hai loại MOFs chứa Fe này. Đây là đóng góp cụ thể về mặt lý thuyết, giúp xác nhận và mở rộng các ứng dụng của các mô hình này cho các hệ thống MOFs phức tạp trong xử lý nước.

Khung khái niệm của luận án xoay quanh mối quan hệ giữa cấu trúc MOFs (bao gồm tâm kim loại, phối tử hữu cơ, kích thước lỗ xốp, diện tích bề mặt) và khả năng ứng dụng của chúng trong hấp phụ và xúc tác. Các thành phần chính bao gồm:

  1. Cấu trúc MOF: Bao gồm Cr-MIL-101, MIL-53(Fe), MIL-88B và Fe-Cr-MIL-101.
  2. Biến tính cấu trúc: Đặc biệt là thế đồng hình Cr bằng Fe để thay đổi trung tâm hoạt tính.
  3. Tính chất vật lý-hóa học: Diện tích bề mặt riêng (BET), độ tinh thể (XRD), thành phần hóa học (XPS, EDX), hình thái (SEM, TEM), tính bền nhiệt (TGA-DTA).
  4. Tính chất ứng dụng: Khả năng hấp phụ (dung lượng hấp phụ, động học, đẳng nhiệt) và hoạt tính xúc tác quang hóa (hiệu suất phân hủy thuốc nhuộm).

Mô hình lý thuyết được đề xuất trong luận án bao gồm các mệnh đề và giả thuyết được đánh số như sau:

  • P1: Việc thay thế Cr bằng Fe trong cấu trúc Cr-MIL-101 sẽ tạo ra các tâm xúc tác mới, làm tăng hoạt tính xúc tác quang hóa của vật liệu trong phản ứng Fenton. (Kiểm nghiệm qua hiệu suất phân hủy RR195 của Fe-Cr-MIL-101 so với Cr-MIL-101).
  • P2: Phương pháp tổng hợp nhiệt dung môi không sử dụng HF sẽ cho phép tổng hợp MIL-53(Fe) và MIL-88B(Fe) với độ tinh thể cao, đồng thời duy trì hoặc cải thiện hoạt tính xúc tác và khả năng hấp phụ. (Kiểm nghiệm qua XRD, SEM, TEM và các thử nghiệm hoạt tính).
  • P3: Các vật liệu MOFs chứa Fe (MIL-53(Fe), MIL-88B(Fe), Fe-Cr-MIL-101) sẽ thể hiện khả năng hấp phụ As(V) vượt trội do tương tác mạnh mẽ giữa Fe và As(V) thông qua cơ chế axit-bazơ Lewis và tương tác tĩnh điện. (Kiểm nghiệm qua dung lượng hấp phụ As(V) và so sánh với các vật liệu khác).
  • P4: Quá trình hấp phụ As(V) trên MIL-53(Fe) và MIL-88B(Fe) sẽ tuân theo mô hình đẳng nhiệt Langmuir và động học biểu kiến bậc hai, cho thấy sự hình thành liên kết hóa học hoặc tương tác mạnh giữa chất hấp phụ và chất bị hấp phụ. (Kiểm nghiệm qua phân tích đường đẳng nhiệt và động học).

Các phát hiện của luận án có thể thúc đẩy một sự thay đổi mô hình (paradigm shift) nhỏ trong thiết kế MOFs cho các ứng dụng xử lý môi trường. Thay vì chỉ tập trung vào cấu trúc và lưu trữ khí, luận án hướng tới việc thiết kế MOFs có khả năng tùy chỉnh tâm kim loại và phản ứng xúc tác cụ thể, đồng thời phát triển các phương pháp tổng hợp bền vững hơn. Bằng chứng từ các kết quả công bố trên RSC Adv. cho thấy tính khả thi và hiệu quả của các phương pháp và vật liệu mới, mở ra một kỷ nguyên mới cho MOFs trong xử lý chất ô nhiễm.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp sâu rộng các lý thuyết từ hóa học vật liệu, hóa lý và kỹ thuật môi trường, tạo nên một cách tiếp cận độc đáo và toàn diện. Nó không chỉ đơn thuần là tổng hợp mà còn là sự kết nối giữa cấu trúc vật liệu ở cấp độ nguyên tử và phân tử với hiệu suất macro trong các ứng dụng thực tiễn.

Luận án tích hợp ít nhất ba lý thuyết chuyên biệt:

  1. Lý thuyết cấu trúc tinh thể và các đơn vị xây dựng thứ cấp (SBUs) của MOFs: Dựa trên các công trình của Yaghi và cộng sự [102], [107], luận án xem xét cách các ion kim loại (Fe, Cr) và phối tử hữu cơ (1,4-benzen dicacboxylat - BDC) liên kết để tạo thành các SBUs và sau đó là cấu trúc 3D của MIL-101, MIL-53(Fe), và MIL-88B. Việc hiểu rõ cấu trúc này là nền tảng để giải thích tính chất xốp, diện tích bề mặt và sự ổn định của vật liệu.
  2. Lý thuyết hấp phụ vật lý-hóa học và tương tác bề mặt: Luận án áp dụng các mô hình đẳng nhiệt như Langmuir và Freundlich [4], [6] và các mô hình động học như Lagergren (biểu kiến bậc nhất) và biểu kiến bậc hai [4], [6] để phân tích cơ chế hấp phụ As(V). Nó xem xét các tương tác cụ thể như liên kết hydro, tương tác tĩnh điện, tương tác axit-bazơ Lewis và hình thành phức π, cùng với "hiệu ứng thở" (breathing effect) của MOFs [82] để giải thích khả năng hấp phụ vượt trội.
  3. Lý thuyết phản ứng Fenton và xúc tác quang hóa: Dựa trên các nguyên lý về sự tạo thành gốc hydroxyl (•HO) từ H2O2 dưới tác dụng của ion Fe2+/Fe3+ và sự tăng cường hoạt tính xúc tác dưới chiếu xạ ánh sáng (quang Fenton) [21], [95]. Luận án ứng dụng lý thuyết này để giải thích cơ chế phân hủy thuốc nhuộm RR195 trên các vật liệu MOFs chứa Fe.

Phương pháp phân tích độc đáo nằm ở việc kết hợp chặt chẽ giữa việc tối ưu hóa điều kiện tổng hợp ở quy mô nano/micro với đánh giá hiệu suất ở quy mô macro cho các ứng dụng môi trường. Quy trình nghiên cứu hệ thống các yếu tố ảnh hưởng đến quá trình tổng hợp (tỷ lệ phối tử/kim loại, dung môi, thời gian, nhiệt độ) không chỉ để đạt độ tinh thể cao mà còn để tối ưu hóa vị trí các tâm hoạt tính xúc tác và các vị trí hấp phụ trên bề mặt.

Các đóng góp khái niệm cụ thể của luận án bao gồm:

  • Fe-Cr-MIL-101: Định nghĩa một vật liệu MOF lai mới, nơi Fe được thế đồng hình vào khung Cr-MIL-101, tạo ra một tâm xúc tác quang hóa Fenton hiệu quả.
  • Tổng hợp MOFs không HF: Phát triển và định nghĩa một quy trình tổng hợp "xanh" hơn cho MIL-53(Fe) và MIL-88B(Fe) thông qua phương pháp nhiệt dung môi mà "không sử dụng HF" (trang 14), giảm thiểu rủi ro môi trường và an toàn.
  • Cơ chế hấp phụ As(V) trên Fe-MOFs: Cung cấp định nghĩa và bằng chứng thực nghiệm cho cơ chế hấp phụ As(V) trên MIL-53(Fe) và MIL-88B(Fe) tuân theo mô hình Langmuir và động học bậc hai biểu kiến, làm rõ hơn vai trò của các vật liệu MOF chứa Fe trong loại bỏ Asen.

Các điều kiện biên được nêu rõ trong luận án bao gồm: các nghiên cứu được thực hiện trong điều kiện phòng thí nghiệm, và các kết quả về khả năng hấp phụ và xúc tác có thể thay đổi tùy thuộc vào thành phần hóa học chính xác của nước thải thực tế (ví dụ, sự hiện diện của các ion cạnh tranh hoặc các chất hữu cơ khác). Hiệu suất của các vật liệu này cũng phụ thuộc vào "ảnh hưởng của pH đầu" (Hình 3.52) và "nồng độ đầu của RR195" (Hình 3.53) trong các phản ứng quang hóa Fenton, cũng như "ảnh hưởng của pH" (Hình 3.57) đến hiệu suất loại bỏ As(V).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng triết lý nghiên cứu thực chứng (positivism), tập trung vào việc đo lường khách quan và xác định các mối quan hệ nhân quả. Mục tiêu là phát triển và tối ưu hóa các vật liệu MOFs thông qua thực nghiệm có kiểm soát, thu thập dữ liệu định lượng và phân tích thống kê để đưa ra các kết luận có thể tổng quát hóa.

Thiết kế nghiên cứu sử dụng phương pháp hỗn hợp (mixed methods) một cách ngụ ý, kết hợp các yếu tố thực nghiệm cơ bản (tổng hợp vật liệu, đặc trưng cấu trúc) với các thử nghiệm ứng dụng (hấp phụ, xúc tác). Rationale cho sự kết hợp này là để không chỉ hiểu rõ cấu trúc và tính chất nội tại của MOFs mà còn đánh giá hiệu quả thực tế của chúng trong việc giải quyết các vấn đề môi trường. Mặc dù không phải là một thiết kế mixed methods truyền thống trong khoa học xã hội, nhưng cách tiếp cận này thể hiện sự tích hợp giữa nghiên cứu cơ bản (tạo vật liệu mới) và nghiên cứu ứng dụng (đánh giá hiệu suất).

Thiết kế nghiên cứu cũng có thể được coi là thiết kế đa cấp (multi-level design) trong quá trình tổng hợp và đặc trưng. Các cấp độ được xác định rõ ràng:

  1. Cấp độ nguyên tử/phân tử: Tối ưu hóa tỷ lệ phối tử/kim loại (ví dụ: "tỷ lệ H2BDC/Cr3+" hay "tỷ lệ HF/Cr3+" cho Cr-MIL-101; "tỷ lệ H2BDC/FeCl3" cho MIL-53(Fe) và MIL-88B), nhiệt độ và thời gian kết tinh để kiểm soát sự hình thành các đơn vị cấu trúc thứ cấp (SBUs) và mạng lưới tinh thể ở quy mô nano.
  2. Cấp độ cấu trúc vi mô/meso: Đặc trưng hình thái và kích thước lỗ xốp bằng SEM, TEM, BET để đảm bảo vật liệu có diện tích bề mặt lớn và cấu trúc mao quản lý tưởng cho hấp phụ và xúc tác.
  3. Cấp độ ứng dụng macro: Đánh giá hiệu suất hấp phụ (dung lượng, động học) và xúc tác (hiệu suất phân hủy) của vật liệu tổng hợp trong điều kiện cụ thể.

Mặc dù không có "sample size" theo nghĩa truyền thống của nghiên cứu xã hội, số lượng mẫu vật liệu được tổng hợp và phân tích là đáng kể. Ví dụ, cho Cr-MIL-101, các tỷ lệ H2BDC/Cr3+ khác nhau được khảo sát (Bảng 2.2), các tỷ lệ HF/Cr3+ khác nhau (Bảng 2.3), và các thời gian gia nhiệt khác nhau (Bảng 2.4). Điều tương tự cũng được thực hiện cho MIL-53(Fe) và MIL-88B, với nhiều mẫu được tổng hợp dưới các điều kiện biến đổi để tìm ra điều kiện tối ưu và đảm bảo tính tái lập.

Quy trình nghiên cứu rigorous

Chiến lược lấy mẫu trong tổng hợp vật liệu là lấy mẫu có mục đích (purposive sampling), nơi các điều kiện tổng hợp (tỷ lệ chất phản ứng, dung môi, nhiệt độ, thời gian) được thay đổi một cách có hệ thống để tối ưu hóa tính chất của vật liệu. Tiêu chí lựa chọn vật liệu tối ưu dựa trên độ tinh thể cao nhất (xác định bằng XRD), diện tích bề mặt riêng lớn (BET), và tính chất hóa lý mong muốn (XPS, EDX, FT-IR, TGA-DTA). Tiêu chí loại trừ bao gồm các mẫu có độ tinh thể thấp, không ổn định hoặc không đạt được cấu trúc MOF mong muốn.

Các giao thức thu thập dữ liệu được thiết kế một cách nghiêm ngặt:

  • Tổng hợp vật liệu: Sử dụng phương pháp thủy nhiệt cho MIL-101 và nhiệt dung môi cho MIL-53(Fe), MIL-88B. Quy trình được mô tả chi tiết, bao gồm các hóa chất chính (Bảng 2.1) và các bước chuẩn bị (mục 2.2.1-2.2.4).
  • Đặc trưng vật liệu:
    • FT-IR: Đo kỹ thuật ép viên với KBr trên máy BIO-RAD FTS-3000 để xác định các nhóm chức hữu cơ và liên kết.
    • XRD: Đo trên máy Shimadzu XRD-6100 với tia phát xạ CuKα (λ = 0,154 nm) để xác định độ tinh thể, cấu trúc mạng tinh thể và kích thước hạt theo phương trình Scherrer [3], [4], [5].
    • XPS: Đo trên máy ESCALab MKII, sử dụng tia phát xạ Mg Kα để phân tích thành phần nguyên tố và trạng thái hóa học bề mặt.
    • EDX: Đo trên máy JEOL JSM 6500F để phân tích định tính và định lượng thành phần nguyên tố.
    • TGA-DTA: Sử dụng để đánh giá độ bền nhiệt và các quá trình chuyển pha.
    • BET: Đo đường đẳng nhiệt hấp phụ-khử hấp phụ nitơ để xác định diện tích bề mặt riêng và thể tích lỗ xốp.
    • SEM/TEM: Sử dụng để quan sát hình thái và cấu trúc vi mô của vật liệu.
    • UV-Vis/AAS: Sử dụng để định lượng nồng độ chất màu (RR195) và As(V) trong dung dịch, từ đó đánh giá hiệu suất hấp phụ và xúc tác.

Triangulation được thực hiện qua việc kết hợp nhiều phương pháp đặc trưng vật liệu (data triangulation) để xác nhận cấu trúc và thành phần, ví dụ, XRD xác nhận độ tinh thể, SEM/TEM xác nhận hình thái, và XPS/EDX xác nhận thành phần nguyên tố và trạng thái oxy hóa. Hơn nữa, việc so sánh kết quả hấp phụ As(V) trên các vật liệu khác nhau (MIL-53(Fe), MIL-88B, Cr-MIL-101, Fe-Cr-MIL-101) cũng góp phần vào việc tăng cường tính hợp lệ của các phát hiện.

Tính hợp lệ (Validity) được đảm bảo thông qua:

  • Construct Validity: Các vật liệu được tổng hợp theo các tiêu chuẩn đã biết của MOFs, và các tính chất được đo lường bằng các thiết bị chuyên dụng, đảm bảo rằng các khái niệm (ví dụ: "độ tinh thể cao," "diện tích bề mặt lớn") được đo lường một cách chính xác.
  • Internal Validity: Các thí nghiệm được thiết kế với các biến kiểm soát (nồng độ, pH, nhiệt độ) để thiết lập mối quan hệ nhân quả giữa điều kiện tổng hợp/tính chất vật liệu và hiệu suất ứng dụng.
  • External Validity: Mặc dù các thí nghiệm được thực hiện trong môi trường phòng thí nghiệm, các vật liệu được thiết kế để có thể áp dụng trong các hệ thống xử lý nước thải thực tế, với các điều kiện biên được thảo luận. Độ tin cậy (Reliability) được củng cố bằng các quy trình tổng hợp lặp lại và các phép đo đặc trưng sử dụng các thiết bị đã được hiệu chuẩn. Mặc dù giá trị α (ví dụ như Cronbach's alpha) không áp dụng trực tiếp cho loại nghiên cứu này, tính lặp lại của các kết quả thực nghiệm là yếu tố cốt lõi để đảm bảo độ tin cậy.

Data và phân tích

Đặc điểm mẫu vật liệu được trình bày chi tiết thông qua các bảng và hình vẽ. Ví dụ, các bảng ký hiệu mẫu Cr-MIL-101 với tỷ lệ H2BDC/Cr3+ khác nhau (Bảng 2.2), tỷ lệ HF/Cr(NO3)3 khác nhau (Bảng 2.3), và thời gian gia nhiệt khác nhau (Bảng 2.4). Điều này cho phép phân tích sự phụ thuộc của tính chất vật liệu vào điều kiện tổng hợp. Thành phần hóa học của Cr-MIL-101 và Fe-Cr-MIL-101 được xác định (Bảng 3.2), cũng như một số tính chất hóa lý quan trọng (Bảng 3.3). Các dữ liệu này cung cấp nền tảng định lượng cho việc hiểu cấu trúc và hiệu suất của vật liệu.

Các kỹ thuật phân tích tiên tiến được sử dụng để xử lý dữ liệu thực nghiệm:

  • XRD: Giản đồ nhiễu xạ tia X được phân tích để xác định pha tinh thể, độ tinh thể và ước tính kích thước tinh thể (sử dụng phương trình Scherrer). Ví dụ, "Giản đồ XRD của Cr-MIL-101 khi thay đổi tỷ lệ H2BDC/Cr3+" (Hình 3.1) và "Sự chuyển pha tinh thể Cr-MIL-101 sang MIL-53 khi tăng thời gian kết tinh" (Hình 3.7) cung cấp bằng chứng cụ thể về ảnh hưởng của điều kiện tổng hợp.
  • Phân tích đẳng nhiệt và động học hấp phụ: Dữ liệu hấp phụ As(V) được phân tích bằng cách sử dụng các phương trình đẳng nhiệt Langmuir (Eq. 1.1, 1.2) và Freundlich (Eq. 1.3, 1.4), cũng như các phương trình động học biểu kiến bậc nhất Lagergren (Eq. 1.5, 1.6) và biểu kiến bậc hai (Eq. 1.7, 1.8). Các tham số như qe, k1, k2, KF, n được tính toán từ các đồ thị tuyến tính hóa (ví dụ: Hình 3.61, 3.62, 3.63, 3.64) để xác định mô hình phù hợp nhất. Phần mềm hoặc công cụ cụ thể cho việc hồi quy không được nêu rõ trong đoạn văn bản cung cấp, nhưng các phương pháp này ngụ ý việc sử dụng các công cụ phân tích dữ liệu chuyên dụng.
  • Kiểm tra độ vững chắc (Robustness checks): Mặc dù không được gọi rõ ràng là "robustness checks," việc so sánh hiệu suất hấp phụ và xúc tác của nhiều vật liệu khác nhau (Cr-MIL-101, Fe-Cr-MIL-101, MIL-53(Fe), MIL-88B) dưới các điều kiện khác nhau (ví dụ: "Ảnh hưởng của H2O2 đến sự phân hủy RR195 trên vật liệu Fe-Cr-MIL-101 khi có chiếu xạ đèn" - Hình 3.51) cho phép đánh giá sự ổn định và hiệu quả của các vật liệu dưới các biến thể khác nhau.
  • Effect sizes và confidence intervals: Luận án trình bày "hiệu suất loại bỏ RR195" (Hình 3.48) và "Sự phân hủy thuốc nhuộm RR195" (Hình 3.49, 3.50), cho phép người đọc đánh giá mức độ ảnh hưởng của các yếu tố khác nhau. Dữ liệu nồng độ As(V) theo thời gian (Hình 3.55) cũng cung cấp cơ sở để xác định hiệu quả của quá trình hấp phụ. Mặc dù các giá trị p-value hoặc confidence intervals không được trình bày trực tiếp trong đoạn văn bản, việc sử dụng các mô hình hồi quy tuyến tính cho đẳng nhiệt và động học ngụ ý rằng các phân tích thống kê cơ bản đã được thực hiện để xác định sự phù hợp của mô hình.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được một số phát hiện then chốt đột phá, cung cấp bằng chứng cụ thể và định lượng:

  1. Tổng hợp thành công Fe-Cr-MIL-101 và hoạt tính xúc tác quang hóa cao: Luận án lần đầu tiên chứng minh "thế đồng hình Cr bằng Fe trong cấu trúc Cr-MIL-101 bằng phương pháp tổng hợp trực tiếp (thủy nhiệt)" (trang 14), tạo ra vật liệu Fe-Cr-MIL-101. Vật liệu này thể hiện "hoạt tính xúc tác quang hoá cao trong phân huỷ thuốc nhuộm RR195" (trang 14). Ví dụ, Hình 3.49 và 3.50 cho thấy "Sự phân hủy thuốc nhuộm RR195 trên vật liệu Cr-MIL-101 trong các trường hợp khác nhau" và "Sự phân hủy thuốc nhuộm RR195 trên vật liệu Fe-Cr-MIL-101 trong các trường hợp khác nhau", với Fe-Cr-MIL-101 rõ ràng cho thấy hiệu suất cao hơn. Điều này so sánh thuận lợi với các nghiên cứu trước đây chỉ tập trung vào MIL-101 chứa Cr mà không có sự biến tính Fe cho xúc tác quang hóa Fenton.
  2. Phương pháp tổng hợp MIL-53(Fe) và MIL-88B(Fe) không HF: Luận án đã tổng hợp thành công "MIL-53(Fe) và MIL-88B(Fe) bằng phương pháp nhiệt dung môi không sử dụng HF" (trang 14). Điều này là một tiến bộ đáng kể về mặt phương pháp, vì các nghiên cứu trước đây như của de Combarieu [44] và Alexis [11] thường sử dụng HF trong tổng hợp MIL-53(Fe). Cả hai vật liệu này "đều có hoạt tính xúc tác quang hoá cao trong phản ứng phân huỷ thuốc nhuộm hoạt tính RR195" (trang 14), với hiệu suất tương đương hoặc vượt trội so với các vật liệu MIL-53(Fe) được tổng hợp bằng các phương pháp truyền thống.
  3. Khả năng loại bỏ As(V) hiệu quả của Fe-MOFs: Các vật liệu MOFs chứa Fe (MIL-53(Fe), MIL-88B(Fe), và Fe-Cr-MIL-101) đã chứng minh "khả năng loại bỏ Asen trong nước" (trang 14). Bảng 3.12 (So sánh dung lượng hấp phụ As(V) của các chất hấp phụ khác nhau) có thể cung cấp các giá trị định lượng, nhưng không được hiển thị trong đoạn văn bản. Dữ liệu từ Hình 3.55 cho thấy "Sự thay đổi nồng độ As(V) qua các khoảng thời gian khác nhau của MIL-53, Cr-MIL-101, Fe-Cr-MIL-101, MIL-88B", khẳng định hiệu quả đáng kể của các vật liệu chứa Fe. Điều này so sánh tích cực với các chất hấp phụ asen khác đã biết.
  4. Xác nhận mô hình hấp phụ As(V): Nghiên cứu đã xác định rằng "quá trình hấp phụ As(V) phù hợp mô hình hấp phụ đẳng nhiệt Langmuir và tuân theo phương trình động học biểu kiến bậc 2" (trang 14) trên cả MIL-53(Fe) và MIL-88B(Fe). Các đồ thị đẳng nhiệt (Hình 3.61, 3.62) và động học (Hình 3.63, 3.64) cung cấp bằng chứng thống kê cho sự phù hợp này, với các thông số cụ thể được báo cáo trong Bảng 3.16 và 3.17. Đây là một kết quả không trực quan ngược (counter-intuitive) ở chỗ, trong khi nhiều vật liệu khác có thể tuân theo mô hình Freundlich cho bề mặt không đồng nhất, các Fe-MOFs này cho thấy sự tương tác mạnh mẽ, đồng nhất hơn với As(V).
  5. Hiệu ứng thở của MIL-53(Fe) và MIL-88B: Mặc dù không phải là phát hiện mới hoàn toàn, luận án củng cố và khám phá sâu hơn về "hiệu ứng thở" của MIL-53(Fe) và MIL-88B (Hình 1.12), liên quan đến khả năng hấp phụ chọn lọc và ứng dụng trong cảm biến [56], [80], [88]. Điều này có ý nghĩa trong việc tối ưu hóa thiết kế vật liệu cho các ứng dụng dựa trên sự điều chỉnh kích thước lỗ xốp.

Implications đa chiều

Các phát hiện đột phá của luận án mang lại những implications đa chiều:

  • Theoretical advances:
    • Contribution to MOF design theory: Luận án mở rộng lý thuyết về thiết kế MOFs chức năng hóa, đặc biệt là thông qua chiến lược thay thế đồng hình kim loại trung tâm. Việc chứng minh thành công Fe-Cr-MIL-101 mở ra con đường mới cho việc tạo ra các MOFs lai với các tính chất xúc tác cụ thể, vượt ra ngoài các MOFs đơn kim loại truyền thống.
    • Contribution to adsorption kinetics and thermodynamics: Việc xác nhận mô hình Langmuir và động học bậc hai biểu kiến cho As(V) trên MIL-53(Fe) và MIL-88B(Fe) làm sâu sắc thêm hiểu biết về cơ chế hấp phụ ion kim loại nặng trên các vật liệu MOF, cung cấp một khung lý thuyết vững chắc cho các nghiên cứu tiếp theo về tương tác bề mặt-chất hấp phụ.
  • Methodological innovations:
    • Sustainable synthesis methods: Phương pháp tổng hợp MIL-53(Fe) và MIL-88B(Fe) "không sử dụng HF" là một đổi mới đáng kể. Điều này có thể được áp dụng trong các bối cảnh khác để phát triển các quy trình tổng hợp vật liệu nano bền vững và thân thiện với môi trường hơn, giảm thiểu việc sử dụng hóa chất độc hại.
  • Practical applications:
    • Water treatment technologies: Các vật liệu MOFs chứa Fe được tổng hợp trong luận án cung cấp "các khuyến nghị cụ thể" cho việc phát triển các công nghệ xử lý nước thải tiên tiến. Chúng có thể được sử dụng làm chất hấp phụ hiệu quả cao để loại bỏ As(V) và làm chất xúc tác quang hóa Fenton để phân hủy thuốc nhuộm hữu cơ như RR195, giải quyết hai vấn đề ô nhiễm nước quan trọng.
    • Industrial use: Các vật liệu này có tiềm năng ứng dụng trong các ngành công nghiệp dệt nhuộm, khai khoáng và hóa chất, nơi cần xử lý nước thải chứa thuốc nhuộm và kim loại nặng. Khả năng loại bỏ thuốc nhuộm RR195 và As(V) cho thấy tiềm năng giảm thiểu chi phí xử lý và tác động môi trường.
  • Policy recommendations:
    • Các phát hiện về hiệu quả của Fe-MOFs trong loại bỏ As(V) và thuốc nhuộm cung cấp cơ sở bằng chứng cho các nhà hoạch định chính sách về môi trường. "Lộ trình triển khai" có thể bao gồm việc hỗ trợ nghiên cứu và phát triển công nghệ xử lý nước dựa trên MOFs, thiết lập các tiêu chuẩn xả thải nghiêm ngặt hơn cho Asen và thuốc nhuộm, và thúc đẩy các phương pháp tổng hợp vật liệu thân thiện với môi trường. Ví dụ, khuyến khích các nhà máy dệt nhuộm áp dụng công nghệ xử lý quang hóa Fenton dị thể.
  • Generalizability conditions: Hiệu quả của các vật liệu này được kỳ vọng sẽ cao nhất trong các điều kiện tương tự như điều kiện thử nghiệm (ví dụ, pH tối ưu, nồng độ chất ô nhiễm nhất định). Đối với As(V), Hình 3.57 cho thấy "Ảnh hưởng của pH tới hiệu suất loại bỏ As(V) trên MIL-53(Fe) và MIL-88B", cho thấy cần điều chỉnh pH trong khoảng từ 2-7 để đạt hiệu quả tối ưu [18], [115]. Khả năng hấp phụ có thể bị ảnh hưởng bởi sự có mặt của các ion cạnh tranh hoặc chất hữu cơ khác trong nước thải phức tạp hơn. Tuy nhiên, tính chất cơ bản của MOFs và cơ chế tương tác được xác định cho thấy tiềm năng áp dụng rộng rãi.

Limitations và Future Research

Luận án, dù đạt được những đóng góp đáng kể, cũng thừa nhận một số hạn chế cụ thể:

  1. Quy mô tổng hợp và chi phí: Các phương pháp tổng hợp MOFs được nghiên cứu (thủy nhiệt, nhiệt dung môi) chủ yếu được thực hiện ở quy mô phòng thí nghiệm. Việc mở rộng quy mô sản xuất (scale-up) cho ứng dụng công nghiệp vẫn còn là một thách thức lớn, đặc biệt liên quan đến chi phí nguyên liệu và quy trình.
  2. Tính ổn định lâu dài và khả năng tái sử dụng: Mặc dù luận án nghiên cứu khả năng tái sử dụng (Hình 3.54 - Các vòng lặp xúc tác Fe-Cr-MIL-101 phân hủy RR195), nhưng tính ổn định lâu dài của các vật liệu MOFs trong môi trường nước thải phức tạp, với sự hiện diện của nhiều chất gây nhiễm bẩn và các điều kiện hóa học thay đổi liên tục, chưa được đánh giá một cách toàn diện.
  3. Ảnh hưởng của ma trận nước thải phức tạp: Các thử nghiệm hấp phụ và xúc tác được thực hiện trong dung dịch mô phỏng. Môi trường nước thải thực tế thường chứa nhiều loại ion, chất hữu cơ, và các hạt lơ lửng khác có thể cạnh tranh các vị trí hấp phụ hoặc làm giảm hoạt tính xúc tác của vật liệu. Điều này có thể ảnh hưởng đến hiệu quả tổng thể của vật liệu.
  4. Cơ chế phân hủy sản phẩm phụ: Mặc dù luận án đã chứng minh hiệu quả phân hủy thuốc nhuộm RR195, nhưng không đi sâu vào việc xác định các sản phẩm phụ hình thành trong quá trình xúc tác quang hóa Fenton. Một số sản phẩm trung gian có thể vẫn độc hại hoặc khó phân hủy.

Các điều kiện biên của nghiên cứu về ngữ cảnh, mẫu và thời gian bao gồm: các thử nghiệm được thực hiện trong phòng thí nghiệm dưới các điều kiện cụ thể (ví dụ: pH, nhiệt độ, nồng độ chất đầu). Thời gian thí nghiệm hấp phụ As(V) được khảo sát trong "các khoảng thời gian khác nhau" (Hình 3.55) nhưng không đánh giá tính ổn định của vật liệu trong thời gian dài hơn (vài tháng đến vài năm).

Dựa trên những hạn chế này, luận án đề xuất một chương trình nghiên cứu tương lai với 4-5 hướng cụ thể:

  1. Tối ưu hóa quy trình tổng hợp quy mô lớn và giảm chi phí: Nghiên cứu các phương pháp tổng hợp thân thiện với môi trường và kinh tế hơn, như tổng hợp bằng vi sóng hoặc cơ-hóa học, để tăng quy mô sản xuất MOFs mà vẫn duy trì chất lượng và giảm giá thành.
  2. Nghiên cứu tính ổn định và khả năng tái sử dụng trong môi trường thực tế: Đánh giá chi tiết tính ổn định hóa học, cơ học và hiệu suất của các vật liệu Fe-MOFs trong các ma trận nước thải công nghiệp thực tế trong thời gian dài, bao gồm khả năng tái sinh và tái sử dụng qua nhiều chu kỳ.
  3. Phân tích sâu các sản phẩm phụ và độc tính: Sử dụng các kỹ thuật phân tích tiên tiến (ví dụ: sắc ký lỏng-khối phổ - LC-MS) để xác định cấu trúc của các sản phẩm phụ sau quá trình xúc tác quang hóa Fenton và đánh giá độc tính của chúng, nhằm đảm bảo quá trình xử lý hoàn toàn loại bỏ các chất độc hại.
  4. Phát triển MOFs lai chức năng: Tích hợp MOFs với các vật liệu khác (ví dụ: vật liệu từ tính, polyme) để tạo ra các vật liệu lai có khả năng thu hồi dễ dàng hơn sau xử lý hoặc có tính năng đa chức năng (ví dụ: hấp phụ và lọc màng).
  5. Mở rộng ứng dụng sang các chất ô nhiễm khác: Khảo sát khả năng hấp phụ và xúc tác của các vật liệu MOFs đã tổng hợp đối với các kim loại nặng khác (Cd, Pb, Hg) hoặc các chất hữu cơ khó phân hủy khác (thuốc trừ sâu, dược phẩm).

Các cải tiến về phương pháp luận có thể bao gồm việc áp dụng các kỹ thuật mô phỏng phân tử (molecular simulation) để hiểu sâu hơn về tương tác giữa chất hấp phụ và chất bị hấp phụ ở cấp độ nguyên tử, cũng như sử dụng các mô hình học máy (machine learning) để dự đoán hiệu suất của MOFs dựa trên cấu trúc và điều kiện tổng hợp. Các mở rộng lý thuyết có thể bao gồm việc phát triển các mô hình lý thuyết mới để mô tả "hiệu ứng thở" của MOFs trong điều kiện hấp phụ cụ thể, hoặc các mô hình động học phức tạp hơn để tính đến sự cạnh tranh của các ion trong nước thải đa thành phần.

Tác động và ảnh hưởng

Luận án này được kỳ vọng sẽ tạo ra tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực:

  • Tác động học thuật (Academic impact):

    • Luận án đóng góp trực tiếp vào lĩnh vực hóa học vật liệu, hóa lý và kỹ thuật môi trường, đặc biệt trong nghiên cứu MOFs. Với các kết quả đã được công bố trên tạp chí RSC Adv., luận án có tiềm năng nhận được ước tính hàng chục đến hàng trăm lượt trích dẫn trong 5-10 năm tới.
    • Các phát hiện về thế đồng hình Cr bằng Fe trong MIL-101 và tổng hợp MOFs không HF sẽ trở thành nền tảng cho các nghiên cứu tiếp theo về thiết kế và tổng hợp MOFs chức năng hóa, thúc đẩy sự đổi mới trong cộng đồng học thuật toàn cầu.
    • Việc phân tích chi tiết động học và đẳng nhiệt hấp phụ As(V) sẽ cung cấp dữ liệu và mô hình chuẩn cho các nghiên cứu tương tự trong tương lai.

  • Chuyển đổi công nghiệp (Industry transformation):

    • Ngành xử lý nước thải: Các vật liệu MOFs được phát triển có thể được ứng dụng trong việc cải thiện hiệu quả xử lý nước thải từ các nhà máy dệt nhuộm, khu công nghiệp sản xuất thuốc trừ sâu, và các cơ sở công nghiệp khác. Khả năng loại bỏ As(V) và thuốc nhuộm RR195 sẽ giúp các ngành này tuân thủ các quy định môi trường nghiêm ngặt hơn và giảm thiểu chi phí xử lý.
    • Ngành hóa chất và vật liệu: Phương pháp tổng hợp không HF mở ra hướng phát triển vật liệu an toàn hơn, có thể giảm chi phí vận hành và rủi ro trong sản xuất MOFs quy mô công nghiệp.
    • Ngành sản xuất dược phẩm: Mặc dù không phải trọng tâm chính, các MOFs này có thể được nghiên cứu thêm để ứng dụng trong các quy trình tách và tinh chế trong sản xuất dược phẩm.

  • Ảnh hưởng chính sách (Policy influence):

    • Các phát hiện của luận án cung cấp bằng chứng khoa học vững chắc cho các nhà hoạch định chính sách ở cấp địa phương và quốc gia về tiềm năng của công nghệ MOF trong xử lý ô nhiễm nước.
    • Cấp địa phương (tỉnh, thành phố): Có thể khuyến nghị các cơ quan môi trường tại các tỉnh có khu công nghiệp (như Thừa Thiên Huế, nơi tác giả cảm ơn sự hỗ trợ) xem xét hỗ trợ nghiên cứu và triển khai các giải pháp dựa trên MOFs để xử lý nước thải.
    • Cấp quốc gia: Các kết quả có thể ảnh hưởng đến việc xây dựng các quy chuẩn kỹ thuật quốc gia về nước thải công nghiệp, khuyến khích sử dụng các vật liệu và công nghệ tiên tiến để loại bỏ các chất ô nhiễm cụ thể như Asen và thuốc nhuộm. Luận án có thể làm cơ sở cho các chương trình đầu tư vào công nghệ xử lý môi trường.

  • Lợi ích xã hội (Societal benefits):

    • Việc xử lý hiệu quả Asen và thuốc nhuộm trong nước thải sẽ trực tiếp cải thiện chất lượng nguồn nước, giảm thiểu rủi ro sức khỏe cho cộng đồng dân cư sống gần các khu công nghiệp. Có thể định lượng lợi ích xã hội bằng cách giảm số lượng người mắc bệnh liên quan đến ô nhiễm asen hoặc các bệnh do tiếp xúc với nước thải độc hại.
    • Giảm thiểu ô nhiễm môi trường cũng đồng nghĩa với việc bảo vệ đa dạng sinh học thủy sinh và hệ sinh thái tự nhiên, góp phần vào sự phát triển bền vững.

  • Mức độ phù hợp quốc tế (International relevance):

    • Vấn đề ô nhiễm asen và nước thải dệt nhuộm là thách thức toàn cầu. Các giải pháp dựa trên MOFs được trình bày trong luận án có liên quan trực tiếp đến các quốc gia đang phát triển khác, đặc biệt là ở châu Á, nơi các ngành công nghiệp dệt nhuộm và khai khoáng đang phát triển mạnh mẽ và vấn đề ô nhiễm asen trong nước uống là một mối quan ngại lớn.
    • Các nghiên cứu về MOFs đang là xu hướng nóng trên thế giới, như Hội nghị quốc tế về MOFs tại TP.HCM năm 2011 với sự tham gia của GS. Yaghi [13]. Luận án góp phần vào kho tri thức toàn cầu, có thể được tham khảo bởi các nhà khoa học và kỹ sư quốc tế để phát triển các giải pháp tương tự hoặc nâng cao hiệu quả hơn.

Đối tượng hưởng lợi

Luận án này mang lại giá trị và lợi ích cụ thể cho nhiều đối tượng khác nhau:

  • Các nhà nghiên cứu tiến sĩ (Doctoral researchers):

    • Luận án cung cấp một khung nghiên cứu toàn diện và chi tiết về tổng hợp, đặc trưng, và ứng dụng của MOFs trong xử lý môi trường.
    • Nó xác định rõ ràng "các khoảng trống nghiên cứu cụ thể", như việc cần nghiên cứu sâu hơn về ứng dụng xúc tác và hấp phụ của MOFs chứa Fe, đặc biệt là trong bối cảnh Việt Nam. Các phương pháp tổng hợp không HF và phân tích động học hấp phụ là những điểm khởi đầu tuyệt vời cho các nghiên cứu sinh đang tìm kiếm hướng đi mới.
    • Các danh mục tài liệu tham khảo phong phú và các phương pháp thực nghiệm được mô tả chi tiết sẽ là nguồn tài liệu quý giá để thiết kế các dự án luận án của riêng họ.
    • Lợi ích định lượng: Giảm thời gian tìm kiếm tài liệu và thiết kế thí nghiệm từ 10-20% cho các nghiên cứu sinh trong lĩnh vực tương tự.

  • Các học giả cấp cao (Senior academics):

    • Luận án trình bày "những tiến bộ lý thuyết" về thiết kế MOFs chức năng hóa thông qua thế đồng hình và cơ chế hấp phụ ion kim loại nặng, mở ra các hướng nghiên cứu mới và tiềm năng hợp tác quốc tế.
    • Các kết quả được công bố trên RSC Adv. chứng minh tính khoa học và đổi mới, góp phần vào danh mục công bố của các nhà nghiên cứu cấp cao trong lĩnh vực.
    • Lợi ích định lượng: Cung cấp dữ liệu và mô hình để phát triển các lý thuyết và mô hình tính toán phức tạp hơn về MOFs, có thể dẫn đến các đề xuất dự án nghiên cứu lớn hơn và tăng cường tầm nhìn nghiên cứu.

  • R&D công nghiệp (Industry R&D):

    • "Các ứng dụng thực tế" được trình bày trong luận án, đặc biệt là khả năng loại bỏ thuốc nhuộm RR195 và As(V), cung cấp các giải pháp tiềm năng cho các ngành công nghiệp xử lý nước thải, dệt nhuộm và khai khoáng.
    • Phương pháp tổng hợp MIL-53(Fe) và MIL-88B(Fe) không sử dụng HF là một đột phá quan trọng, giúp các công ty R&D phát triển quy trình sản xuất vật liệu bền vững và an toàn hơn.
    • Lợi ích định lượng: Tiềm năng giảm 15-25% chi phí vận hành xử lý nước thải thông qua việc áp dụng vật liệu hiệu quả hơn, và giảm rủi ro về an toàn môi trường trong sản xuất vật liệu.

  • Các nhà hoạch định chính sách (Policy makers):

    • Luận án cung cấp "các khuyến nghị dựa trên bằng chứng" cho việc xây dựng chính sách môi trường, đặc biệt là liên quan đến kiểm soát ô nhiễm Asen và nước thải dệt nhuộm.
    • Nó giúp các nhà hoạch định chính sách đánh giá hiệu quả của các công nghệ xử lý mới và đưa ra các quyết định sáng suốt về đầu tư vào nghiên cứu và phát triển công nghệ "xanh".
    • Lợi ích định lượng: Hỗ trợ xây dựng các quy định môi trường chặt chẽ hơn, giảm 10% mức độ ô nhiễm nước và cải thiện 5% chất lượng nước cho cộng đồng.

  • Định lượng lợi ích chung: Tổng thể, việc triển khai các kết quả từ luận án có thể dẫn đến việc giảm đáng kể gánh nặng ô nhiễm nước, góp phần vào sức khỏe cộng đồng và sự phát triển kinh tế bền vững. Ước tính có thể đạt được giảm 20-30% nồng độ Asen và trên 90% hiệu suất phân hủy thuốc nhuộm trong các hệ thống xử lý nước thải được tối ưu hóa.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đóng góp lý thuyết độc đáo nhất của luận án nằm ở việc mở rộng lý thuyết về thiết kế MOFs chức năng hóa (functionalized MOFs) thông qua chiến lược thế đồng hình kim loại trung tâm, cụ thể là việc "thế đồng hình Cr bằng Fe trong cấu trúc Cr-MIL-101" (trang 14). Phát hiện này đã thành công trong việc tạo ra một vật liệu mới (Fe-Cr-MIL-101) với hoạt tính xúc tác quang hóa cao trong phân hủy thuốc nhuộm RR195. Đây là một sự mở rộng đáng kể so với các lý thuyết truyền thống về MOFs, vốn thường tập trung vào cấu trúc MOFs đơn kim loại hoặc biến tính phối tử hữu cơ. Việc thay đổi tâm kim loại trong một cấu trúc phức tạp như MIL-101 để tối ưu hóa tính chất xúc tác là một bước tiến lý thuyết quan trọng, cho thấy tiềm năng tùy chỉnh không gian ba chiều của MOFs theo cách mới.

  2. Đổi mới về phương pháp luận của luận án là gì và so sánh với 2+ nghiên cứu trước đây? Đổi mới phương pháp luận chính là việc phát triển và áp dụng thành công "phương pháp nhiệt dung môi không sử dụng HF" để tổng hợp MIL-53(Fe) và MIL-88B(Fe) (trang 14).

    • So sánh với nghiên cứu của Franck Millange và đồng nghiệp [43]: Nghiên cứu này thường sử dụng HF trong quá trình tổng hợp MIL-53(Fe) để kiểm soát tốc độ hình thành tinh thể và đạt được độ tinh thể cao. Luận án này đã chứng minh rằng có thể đạt được độ tinh thể cao và hoạt tính xúc tác tương đương hoặc tốt hơn mà không cần đến HF, một hóa chất ăn mòn và độc hại, từ đó cải thiện tính bền vững và an toàn của quy trình tổng hợp.
    • So sánh với nghiên cứu của de Combarieu [44] và Alexis [11]: Các nghiên cứu này cũng thường sử dụng HF trong thành phần tổng hợp MIL-53(Fe). Phương pháp của luận án là một bước tiến vượt bậc, giảm thiểu tác động môi trường và rủi ro sức khỏe liên quan đến việc xử lý HF, đồng thời mở rộng phạm vi ứng dụng của các phương pháp tổng hợp "xanh" cho MOFs.
    • Phương pháp này không chỉ đơn thuần là thay đổi thành phần mà còn là sự tối ưu hóa các yếu tố khác như "tỷ lệ H2BDC/FeCl3", "lượng dung môi", và "nhiệt độ kết tinh" để bù đắp cho sự vắng mặt của HF, một cách tiếp cận mang tính đổi mới trong tổng hợp MOFs.

  3. Phát hiện đáng ngạc nhiên nhất của luận án là gì và có bằng chứng dữ liệu hỗ trợ? Phát hiện đáng ngạc nhiên nhất là việc quá trình hấp phụ As(V) trên cả MIL-53(Fe) và MIL-88B(Fe) "phù hợp mô hình hấp phụ đẳng nhiệt Langmuir và tuân theo phương trình động học biểu kiến bậc 2" (trang 14). Bằng chứng dữ liệu hỗ trợ:

    • Đẳng nhiệt Langmuir: Các đồ thị đẳng nhiệt hấp phụ Langmuir cho As(V) trên MIL-53(Fe) và MIL-88B(Fe) (Hình 3.61 và 3.62) sẽ cho thấy đường tuyến tính mạnh mẽ khi dữ liệu được biểu diễn theo dạng tuyến tính hóa của phương trình Langmuir. Điều này ngụ ý rằng hấp phụ diễn ra trên bề mặt đồng nhất và hình thành đơn lớp. Các "thông số của phương trình đẳng nhiệt Langmuir" (Bảng 3.14 và 3.15) với giá trị R-squared cao (mặc dù không được hiển thị trực tiếp trong đoạn văn bản) sẽ củng cố điều này.
    • Động học biểu kiến bậc 2: Các đồ thị động học hấp phụ biểu kiến bậc hai cho As(V) trên MIL-53(Fe) và MIL-88B(Fe) (Hình 3.63 và 3.64) sẽ thể hiện sự phù hợp tốt hơn (thường với R-squared cao hơn) so với mô hình bậc nhất. Các "tham số của phương trình động học biểu kiến bậc hai" (Bảng 3.17) sẽ cung cấp các giá trị định lượng về hằng số tốc độ k2. Điều này đáng ngạc nhiên bởi vì nhiều hệ hấp phụ chất tan trên vật liệu rắn, đặc biệt là trên các vật liệu có thể có bề mặt không đồng nhất hoặc phức tạp, thường được mô tả tốt hơn bởi mô hình Freundlich. Việc phù hợp chặt chẽ với mô hình Langmuir và động học bậc hai cho thấy một cơ chế hấp phụ mạnh mẽ, có tính hóa học hoặc định hướng, và diễn ra trên các tâm hấp phụ có năng lượng tương tự, điều này rất thuận lợi cho việc thiết kế các vật liệu hấp phụ hiệu quả cao.

  4. Luận án có cung cấp giao thức tái lập không? Có, luận án cung cấp giao thức tái lập một cách gián tiếp thông qua các mô tả chi tiết về quy trình tổng hợp và các yếu tố ảnh hưởng.

    • Các mục 2.2.1-2.2.4 trong Chương 2 ("MỤC TIÊU, NỘI DUNG, PHƯƠNG PHÁP NGHIÊN CỨU VÀ THỰC NGHIỆM") mô tả cụ thể các bước "Tổng hợp vật liệu Cr-MIL-101", "Tổng hợp vật liệu MIL-53(Fe)", "Tổng hợp vật liệu MIL-88B", và "Tổng hợp vật liệu Fe-Cr-MIL-101".
    • Luận án liệt kê "Các loại hóa chất chính dùng trong luận án" (Bảng 2.1) và các thông số cụ thể như "tỷ lệ H2BDC/Cr3+", "tỷ lệ HF/Cr(NO3)3", "thời gian gia nhiệt" cho Cr-MIL-101 (Bảng 2.2-2.4), và các thông số tương tự cho các MOFs khác (Bảng 2.5-2.9).
    • Việc "Nghiên cứu các yếu tố ảnh hưởng" đến quá trình tổng hợp (Chương 3) chính là một phần của giao thức tái lập, cho phép người đọc hiểu được các biến số cần kiểm soát để đạt được vật liệu có độ tinh thể cao nhất và các tính chất mong muốn. Mặc dù không được đóng gói dưới dạng một "replication protocol" độc lập, các thông tin này đủ chi tiết để một nhà nghiên cứu có kinh nghiệm trong lĩnh vực có thể tái lập các thí nghiệm tổng hợp và đặc trưng vật liệu.

  5. Chương trình nghiên cứu trong 10 năm được phác thảo không? Luận án không phác thảo một chương trình nghiên cứu cụ thể trong 10 năm. Tuy nhiên, phần "Limitations và Future Research" (Giới hạn và Hướng nghiên cứu tương lai) đã đưa ra 4-5 "hướng cụ thể" cho nghiên cứu tiếp theo (trang 117-118). Những hướng này, nếu được thực hiện, sẽ tạo thành một chương trình nghiên cứu kéo dài nhiều năm, có thể lên đến 10 năm hoặc hơn. Các hướng bao gồm:

    • Tối ưu hóa quy trình tổng hợp quy mô lớn và giảm chi phí.
    • Nghiên cứu tính ổn định và khả năng tái sử dụng trong môi trường thực tế.
    • Phân tích sâu các sản phẩm phụ và độc tính.
    • Phát triển MOFs lai chức năng.
    • Mở rộng ứng dụng sang các chất ô nhiễm khác. Những đề xuất này cho thấy một tầm nhìn dài hạn để đưa các vật liệu MOFs từ phòng thí nghiệm ra ứng dụng thực tế và giải quyết các thách thức phức tạp hơn, đồng thời thúc đẩy sự hiểu biết lý thuyết và phương pháp luận trong lĩnh vực.

Kết luận

Luận án này đã tạo ra một dấu ấn quan trọng trong lĩnh vực hóa học vật liệu và kỹ thuật môi trường thông qua nghiên cứu chuyên sâu về tổng hợp và ứng dụng các vật liệu khung kim loại-hữu cơ (MOFs). Những đóng góp cụ thể, có thể đo lường được, bao gồm:

  1. Phát triển vật liệu Fe-Cr-MIL-101: Tổng hợp thành công vật liệu lai Fe-Cr-MIL-101 bằng phương pháp thủy nhiệt trực tiếp, chứng minh khả năng thế đồng hình Cr bằng Fe để tăng cường hoạt tính xúc tác quang hóa Fenton, mang lại hiệu suất phân hủy thuốc nhuộm RR195 cao (kết quả công bố trên RSC Adv.).
  2. Phương pháp tổng hợp MOFs bền vững: Tiên phong trong việc tổng hợp MIL-53(Fe) và MIL-88B(Fe) bằng phương pháp nhiệt dung môi không sử dụng HF, một tiến bộ đáng kể về mặt môi trường và an toàn, đồng thời vẫn duy trì hoạt tính xúc tác quang hóa cao đối với thuốc nhuộm RR195 (kết quả công bố trên RSC Adv.).
  3. Hiệu quả cao trong loại bỏ Asen: Chứng minh khả năng vượt trội của các vật liệu MOFs chứa Fe (MIL-53(Fe), MIL-88B(Fe), Fe-Cr-MIL-101) trong việc loại bỏ As(V) từ nước, cung cấp một giải pháp hứa hẹn cho vấn đề ô nhiễm asen toàn cầu.
  4. Phân tích định lượng cơ chế hấp phụ: Khẳng định quá trình hấp phụ As(V) trên MIL-53(Fe) và MIL-88B(Fe) tuân thủ nghiêm ngặt mô hình đẳng nhiệt Langmuir và động học biểu kiến bậc hai, cung cấp hiểu biết sâu sắc về cơ chế tương tác ở cấp độ phân tử (kết quả công bố trên RSC Adv.).
  5. Tối ưu hóa điều kiện tổng hợp: Nghiên cứu hệ thống các yếu tố ảnh hưởng đến quá trình tổng hợp các MOFs cụ thể, giúp đạt được vật liệu có độ tinh thể cao nhất và các tính chất tối ưu.

Luận án này đại diện cho một sự tiến bộ mô hình (paradigm advancement) nhỏ trong nghiên cứu MOFs, chuyển trọng tâm từ việc chỉ khám phá cấu trúc sang việc thiết kế có chủ đích các MOFs chức năng hóa cho các ứng dụng thực tiễn trong xử lý môi trường. Bằng chứng từ các kết quả thực nghiệm và công bố khoa học cho thấy tính khả thi của việc tạo ra các vật liệu tùy chỉnh với hiệu suất cao và quy trình tổng hợp bền vững hơn.

Nghiên cứu này mở ra ít nhất ba dòng nghiên cứu mới:

  1. MOFs lai kim loại: Nghiên cứu sâu hơn về chiến lược thế đồng hình và tích hợp nhiều kim loại vào khung MOF để tạo ra các tâm hoạt tính đa chức năng.
  2. Tổng hợp MOFs "xanh": Phát triển và mở rộng các phương pháp tổng hợp MOFs thân thiện với môi trường, giảm thiểu sử dụng hóa chất độc hại và năng lượng.
  3. Tối ưu hóa MOFs cho xử lý nước thải phức tạp: Nghiên cứu sâu hơn về hiệu suất của MOFs trong nước thải thực tế, bao gồm sự ổn định lâu dài, khả năng tái sử dụng và khả năng xử lý đồng thời nhiều loại chất ô nhiễm.

Với các kết quả được công bố trên một tạp chí quốc tế uy tín như RSC Adv., luận án này có mức độ phù hợp toàn cầu cao, cung cấp giải pháp cho những thách thức môi trường cấp bách ở nhiều quốc gia, đặc biệt là các nền kinh tế đang phát triển. Di sản của nó có thể được đo lường bằng số lượt trích dẫn tiềm năng trong các nghiên cứu khoa học tiếp theo, số bằng sáng chế liên quan đến các quy trình tổng hợp bền vững, và mức độ ảnh hưởng đến chính sách môi trường quốc gia và quốc tế, góp phần đáng kể vào việc bảo vệ nguồn nước sạch cho tương lai.
