Tổng quan về luận án

Nghiên cứu thuộc chuyên ngành Hóa học Vô cơ và Hóa học Phối trí, tập trung vào đề tài: "Tổng hợp, nghiên cứu tính chất và khả năng ứng dụng của một số cacboxylat đất hiếm". Trong bối cảnh khoa học vật liệu hiện đại, việc tìm kiếm các tiền chất bay hơi mới phục vụ công nghệ lắng đọng hơi hóa học hợp chất cơ kim (MOCVD) và giải quyết bài toán phân chia các nguyên tố đất hiếm (NTĐH / Lanthanides) liền kề có ý nghĩa chiến lược cốt lõi. Các nguyên tố nhóm 4f sở hữu cấu hình electron đặc trưng $1s^2 2s^2 2p^6 3s^2 3p^6 3d^{10} 4s^2 4p^6 4d^{10} 4f^n 5s^2 5p^6 5d^m 6s^2$ ($n = 0 \div 14, m = 0 \div 1$), với lớp vỏ $4f$ nằm sâu bên trong và bị che chắn bởi các phân lớp $5s^2 5p^6$. Điều này dẫn đến sự tương đồng rất lớn về tính chất hóa học giữa các ion $\text{Ln}^{3+}$, gây khó khăn nghiêm trọng cho quá trình phân tách và tinh chế.

Khoảng trống nghiên cứu (research gap) trọng tâm mà luận án xác lập là: Các phức chất monocacboxylat đất hiếm thông thường thường có xu hướng polime hóa mạng lưới hoặc tạo tinh thể hiđrat đa nhân với liên kết ion chiếm ưu thế, dẫn đến độ bền nhiệt kém và mất khả năng thăng hoa ở trạng thái rắn. Trước đây, các hệ pivalat riêng lẻ của một số kim loại nặng đã được khảo sát sơ bộ (Kuzmina et al., Troyanov et al.), nhưng chưa có một công trình nghiên cứu hệ thống nào đánh giá mối quan hệ định lượng giữa cấu trúc mạch nhánh hiđrocacbon ($-\text{R}$) của axit monocacboxylic với khả năng triệt tiêu liên kết cầu nối polime, cũng như cơ chế bão hòa cầu phối trí thông qua tạo phức hỗn hợp (mixed-ligand complexes) với bazơ hữu cơ dị vòng $o\text{-phenantrolin}$ (Phen) và $\beta\text{-đixetonat}$ (HDPM) để chuyển hóa phức chất thành tiền chất bay hơi đơn phân tử.

Luận án đặt ra 4 câu hỏi nghiên cứu (Research Questions - RQ) và 4 giả thuyết khoa học (Hypotheses - H) tương ứng:

  • RQ1: Cấu trúc phân nhánh của gốc $-\text{R}$ trong các axit monocacboxylic ảnh hưởng như thế nào đến kiểu phối trí của nhóm $-\text{COO}^-$ và xu hướng monome hóa/polime hóa của phức chất $\text{Ln}^{3+}$?
  • RQ2: Việc đưa phối tử trung hòa có dung lượng phối trí lớn như $o\text{-phenantrolin}$ vào cầu phối trí thứ hai tác động ra sao đến độ bền nhiệt, cấu trúc mạng và khả năng thăng hoa chân không của cacboxylat đất hiếm?
  • RQ3: Sự kết hợp dị phối tử giữa gốc đipivaloylmetanat ($\text{DPM}^-$) và cacboxylat ($\text{Cab}^-$) có tạo ra sự sai khác đủ lớn về độ bay hơi giữa các cặp ion lantanit liền kề và không liền kề trong pha khí hay không?
  • RQ4: Các phức chất cacboxylat có cấu trúc không gian cồng kềnh có đáp ứng đầy đủ các tiêu chuẩn hóa lý của tiền chất MOCVD để chế tạo màng mỏng oxit đất hiếm đồng nhất trên đế thủy tinh hay không?
  • H1: Gốc alkyl càng phân nhánh (như gốc tert-butyl trong axit pivalic) sẽ tạo hiệu ứng chắn không gian (steric hindrance) càng mạnh, ngăn chặn tương tác tạo cầu nối $\text{Ln-O-C-O-Ln}$, từ đó hạ thấp nhiệt độ thăng hoa và tăng phần trăm bay hơi nguyên vẹn.
  • H2: Sự thế chỗ các phân tử nước phối trí bằng phân tử $o\text{-phenantrolin}$ sẽ bão hòa số phối trí cao ($8 \div 10$) của $\text{Ln}^{3+}$, triệt tiêu hiện tượng thủy phân nhiệt và ngăn cản quá trình ngưng tụ polime khi gia nhiệt.
  • H3: Cặp phức dị phối tử $\text{Ln}_1(\text{DPM})_3 - \text{Ln}_2(\text{DPM})3 - \text{HCab}$ sẽ thiết lập cân bằng trao đổi phối tử chọn lọc pha khí, tạo hệ số phân bố $D{\text{Ln}}$ khác biệt đáng kể giữa các nguyên tố lantanit nhẹ và nặng.
  • H4: Quá trình phân hủy nhiệt pha khí có kiểm soát của $\text{Sm(Isb)}_3$, $\text{Nd(Piv)}_3$, $\text{Gd(Piv)}_3$, $\text{Er(Piv)}_3$, $\text{Yb(Piv)}_3$ ở áp suất thấp ($10^{-1}\text{ mmHg}$) sẽ tạo ra màng mỏng oxit đồng pha, bám dính tốt với độ gồ ghề bề mặt nanomet.

Nghiên cứu được triển khai trên hệ thống đại diện gồm 6 ion lantanit ($\text{Nd}^{3+}, \text{Sm}^{3+}, \text{Gd}^{3+}, \text{Ho}^{3+}, \text{Er}^{3+}, \text{Yb}^{3+}$) trải đều từ phân nhóm nhẹ (xeri) đến phân nhóm nặng (tecbi), phối trí cùng 5 axit monocacboxylic có cấu trúc không gian biến thiên từ mạch thẳng đến phân nhánh cao (axit axetic, isobutyric, isopentanoic, 2-metylbutyric, pivalic). Khung lý thuyết tích hợp Thuyết phối trí Werner, Thuyết trường tinh thể/phối tử, Thuyết axit - bazơ cứng mềm (HSAB) của Ralph Pearson và Quy luật Co Lantanit (Lanthanide Contraction). Kết quả thực nghiệm đã lượng hóa hiệu suất tổng hợp phức chất đạt $80 \div 85%$, hiệu suất tạo phức hỗn hợp đạt $70 \div 80%$, xác lập hệ số tách cặp $K_T$ đạt giá trị vượt trội trong chân không và lắng đọng thành công màng mỏng $\text{Ln}_2\text{O}_3$ ở dải nhiệt độ $400 \div 450^\circ\text{C}$.

Literature Review và Positioning

Lịch sử nghiên cứu hóa học phối trí của các nguyên tố họ lantanit ghi nhận sự chuyển dịch từ các phức chất vô cơ đơn giản sang các hệ phức chelat hữu cơ đa phối trí. Theo Deacon & Phillips (1980) và Mehrotra (1983), nhóm cacboxylat ($-\text{COO}^-$) là một trong những phối tử linh hoạt nhất, có khả năng thể hiện 5 kiểu phối trí cơ bản: một càng (monodentate), vòng - hai càng (chelating bidentate), cầu - hai càng (bridging bidentate), cầu - ba càng (bridging tridentate) và ba càng - hai cầu. Tuy nhiên, phần lớn các công trình kinh điển (Cotton, 1999; Binnemans, 2005) đều chỉ ra rằng do ion $\text{Ln}^{3+}$ có bán kính tương đối lớn ($r_{\text{La}^{3+}} = 1,06\text{ \AA}$ giảm dần về $r_{\text{Lu}^{3+}} = 0,88\text{ \AA}$) và liên kết $\text{Ln-O}$ mang bản chất ion không định hướng chi phối, các cacboxylat kim loại chuyển tiếp và đất hiếm thường tự liên hợp tạo thành cấu trúc polime vô tận hoặc đime kiểu guồng (paddlewheel) hai nhân $[\text{M}_2(\text{O}_2\text{CR})_4\text{L}_2]$.

Trong y văn tồn tại hai trường phái tranh luận lý thuyết rõ rệt về tính bay hơi của cacboxylat đất hiếm:

  • Trường phái truyền thống (Nội quan ion - Cổ điển): Cho rằng liên kết $\text{Ln-O}$ thuần túy mang tính chất tĩnh điện ion cao, năng lượng mạng tinh thể lớn, do đó các muối cacboxylat rắn sẽ bị phân hủy nhiệt thành oxycacbonat ($\text{Ln}_2\text{O}_2\text{CO}_3$) hoặc oxit ($\text{Ln}_2\text{O}_3$) trước khi kịp đạt đến trạng thái hóa hơi hay thăng hoa.
  • Trường phái hiện đại (Cấu trúc không gian & Bão hòa phối trí - Kuzmina, Troyanov, Kaul): Khẳng định tính thăng hoa hoàn toàn có thể kích hoạt nếu áp dụng hiệu ứng chắn không gian bằng các gốc alkyl phân nhánh cực đại (chẳng hạn gốc $-\text{C(CH}_3)_3$ trong axit pivalic) nhằm phong tỏa vị trí phối trí mở rộng, cô lập tâm kim loại và ngăn cản tương tác liên phân tử.

Vị trí của luận án được xác lập tại điểm giao thoa giữa hóa học phối trí cấu trúc và công nghệ vật liệu tiên tiến:

[Hóa học phối trí lantanit cổ điển] (Muối ion, Polime mạng lưới, Không bay hơi)
                             │
                             ▼ (Research Gap: Thiếu hệ thống hóa hiệu ứng alkyl & phức hỗn hợp)
[Luận án: Hệ thống hóa 5 hệ Monocacboxylat + Phức hỗn hợp Phen/HDPM]
                             │
                             ├─► [Cơ chế thăng hoa pha khí & Tách cặp phân đoạn]
                             └─► [Tiền chất MOCVD chế tạo màng oxit chức năng]

So sánh với hai nghiên cứu quốc tế tiêu biểu:

  1. Nghiên cứu của Kuzmina et al. (Inorganic Chemistry/Russian Journal of Coordination Chemistry): Nhóm tác giả Nga tập trung chủ yếu vào pivalat của Y, Ba, Cu và một số ít lantanit riêng lẻ, ứng dụng phương pháp bay hơi để điều chế màng siêu dẫn nhiệt độ cao YBCO. So với công trình này, luận án mở rộng toàn diện sang chuỗi 5 axit monocacboxylic khác nhau, phân tích chi tiết sự tiến hóa phổ từ mạch thẳng ($\text{HAcet}$) sang mạch nhánh đơn ($\text{HIsb}, \text{HIsp}, \text{H2-Meb}$) và mạch nhánh ba ($\text{HPiv}$), cung cấp bức tranh phổ khối lượng ESI/EI đầy đủ hơn.
  2. Nghiên cứu của Binnemans et al. (Chemical Reviews) và Jones et al. (Journal of Crystal Growth): Tập trung vào các phức chất $\beta\text{-đixetonat}$ flo hóa ($\text{hfac}$, $\text{TTA}$) và phức phát quang. Luận án khắc phục nhược điểm của các tiền chất flo hóa (giá thành cao, giải phóng khí flo ăn mòn trong buồng MOCVD) bằng cách phát triển hệ tiền chất monocacboxylat phi flo hóa thân thiện với môi trường và có khả năng phân hủy nhiệt sạch.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và hoàn thiện Thuyết phối trí Werner và Thuyết Axit - Bazơ Cứng Mềm (HSAB) của Ralph Pearson trong việc giải thích cấu trúc không gian của phức chất kim loại f:

  1. Lý thuyết về hiệu ứng che chắn không gian đối với trạng thái tập hợp: Chứng minh rằng sự gia tăng mật độ phân nhánh của gốc $-\text{R}$ từ $-\text{CH}_3$ (axetat) $\rightarrow -\text{CH(CH}_3)_2$ (isobutyrat) $\rightarrow -\text{C(CH}_3)_3$ (pivalat) tạo ra lực đẩy lập thể nội phân tử, buộc liên kết $\text{Ln-O}$ chuyển dịch từ kiểu cầu - hai càng hoặc cầu - ba càng (dẫn đến polime hóa) sang kiểu vòng - hai càng hoặc một càng chelat. Điều này làm giảm kích thước phân tử trung bình trong pha rắn và cho phép chất chuyển pha trực tiếp từ rắn sang khí (thăng hoa).
  2. Lý thuyết bão hòa cầu phối trí ở ion có bán kính lớn: Khẳng định quy luật: với các ion $\text{Ln}^{3+}$ có số phối trí cực đại từ $8 \div 12$, nếu chỉ sử dụng phối tử monocacboxylat thì 3 anion $\text{Cab}^-$ (chiếm tối đa 6 vị trí phối trí) không thể bão hòa mật độ điện tích. Việc bổ sung phân tử trung hòa $o\text{-phenantrolin}$ đóng vai trò là tác nhân "khóa" cầu phối trí (cung cấp thêm 2 nguyên tử N cho electron), đẩy toàn bộ các phân tử nước hydrat hóa ra khỏi cầu nội, tạo nên phức chất trung hòa bền nhiệt dạng $\text{Ln(Cab)}_3\cdot\text{Phen}$.

Mô hình lý thuyết được lượng hóa bằng các mệnh đề (Propositions - P):

  • P1: Tần số tách dao động $\Delta\nu = \nu_{\text{asCOO}^-} - \nu_{\text{sCOO}^-}$ trong phổ FT-IR là hàm phụ thuộc đơn điệu vào mật độ phân nhánh của gốc $-\text{R}$ và số thứ tự nguyên tử $Z$ của lantanit.
  • P2: Nhiệt độ bắt đầu thăng hoa ($T_{\text{sub}}$) tỉ lệ nghịch với thể tích không gian của phối tử hữu cơ bảo vệ xung quanh ion trung tâm $\text{Ln}^{3+}$.
  • P3: Xu hướng phân mảnh trong phổ khối lượng phản ánh chính xác độ bền liên kết nội phân tử: phức chất pivalat ưu tiên phân ly tạo các ion monome $\text{Ln(Piv)}_2^+$ và đime $\text{Ln}_2(\text{Piv})_5^+$ bền vững trong pha khí.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa chiều 3 trụ cột lý thuyết: (1) Hóa học lượng tử phối trí (phân tích tương tác orbital 4f-2p/2s), (2) Nhiệt động lực học chuyển pha và phân hủy (phân tích enthalpy thăng hoa $\Delta H_{\text{sub}}$ và entropy chuyển pha $\Delta S_{\text{sub}}$), và (3) Động học phản ứng bề mặt pha khí trong công nghệ MOCVD.

                    ┌──────────────────────────────────────────────────────────┐
                    │               KHUNG PHÂN TÍCH TÍCH HỢP                   │
                    └─────────────────────────────┬────────────────────────────┘
                                                  │
         ┌────────────────────────────────────────┼───────────────────────────────────────┐
         ▼                                        ▼                                       ▼
┌─────────────────────────────┐        ┌────────────────────────────┐         ┌─────────────────────────────┐
│    HÓA HỌC PHỐI TRÍ 4f      │        │  NHIỆT ĐỘNG CHUYỂN PHA     │         │  KỸ THUẬT MÀNG MỎNG MOCVD   │
│  - Bão hòa số phối trí      │        │  - Thăng hoa chân không    │         │  - Hóa hơi & Khí mang N2    │
│  - Che chắn không gian      │───────►│  - Tách cặp Ln1 - Ln2      │────────►│  - Phân hủy nhiệt bề mặt    │
│  - Dị phối tử (Phen/DPM)    │        │  - Động học phân rã nhiệt  │         │  - Tạo màng Ln2O3 đồng pha  │
└─────────────────────────────┘        └────────────────────────────┘         └─────────────────────────────┘

Điều kiện biên (boundary conditions) của khung phân tích:

  • Hệ áp dụng: Các ion lantanit hóa trị III ($\text{Ln}^{3+}$) trong môi trường không có chất khử mạnh.
  • Giới hạn áp suất thăng hoa: Chân không trung bình đến cao ($10^{-1}\text{ mmHg}$).
  • Giới hạn nhiệt độ phân rã tiền chất: $300 \div 800^\circ\text{C}$ dưới môi trường khí trơ nitơ tinh khiết.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ triết học thực chứng (positivism) với phương pháp tiếp cận định lượng thực nghiệm nghiêm ngặt. Hệ thống mẫu được thiết kế theo mô hình ma trận chéo $6 \times 5 \times 2$:

  • 6 ion kim loại: $\text{Nd}^{3+}, \text{Sm}^{3+}, \text{Gd}^{3+}, \text{Ho}^{3+}, \text{Er}^{3+}, \text{Yb}^{3+}$.
  • 5 axit monocacboxylic: Axetic ($\text{HAcet}$), Isobutyric ($\text{HIsb}$), Isopentanoic ($\text{HIsp}$), 2-Metylbutyric ($\text{H2-Meb}$), Pivalic ($\text{HPiv}$).
  • 2 trạng thái phức chất: Phức chất bậc hai thuần nhất $\text{Ln(Cab)}_3\cdot y\text{H}_2\text{O} / \text{Ln(Cab)}_3\cdot\text{HCab}$ và Phức chất hỗn hợp bậc ba $\text{Ln(Cab)}_3\cdot\text{Phen}$.

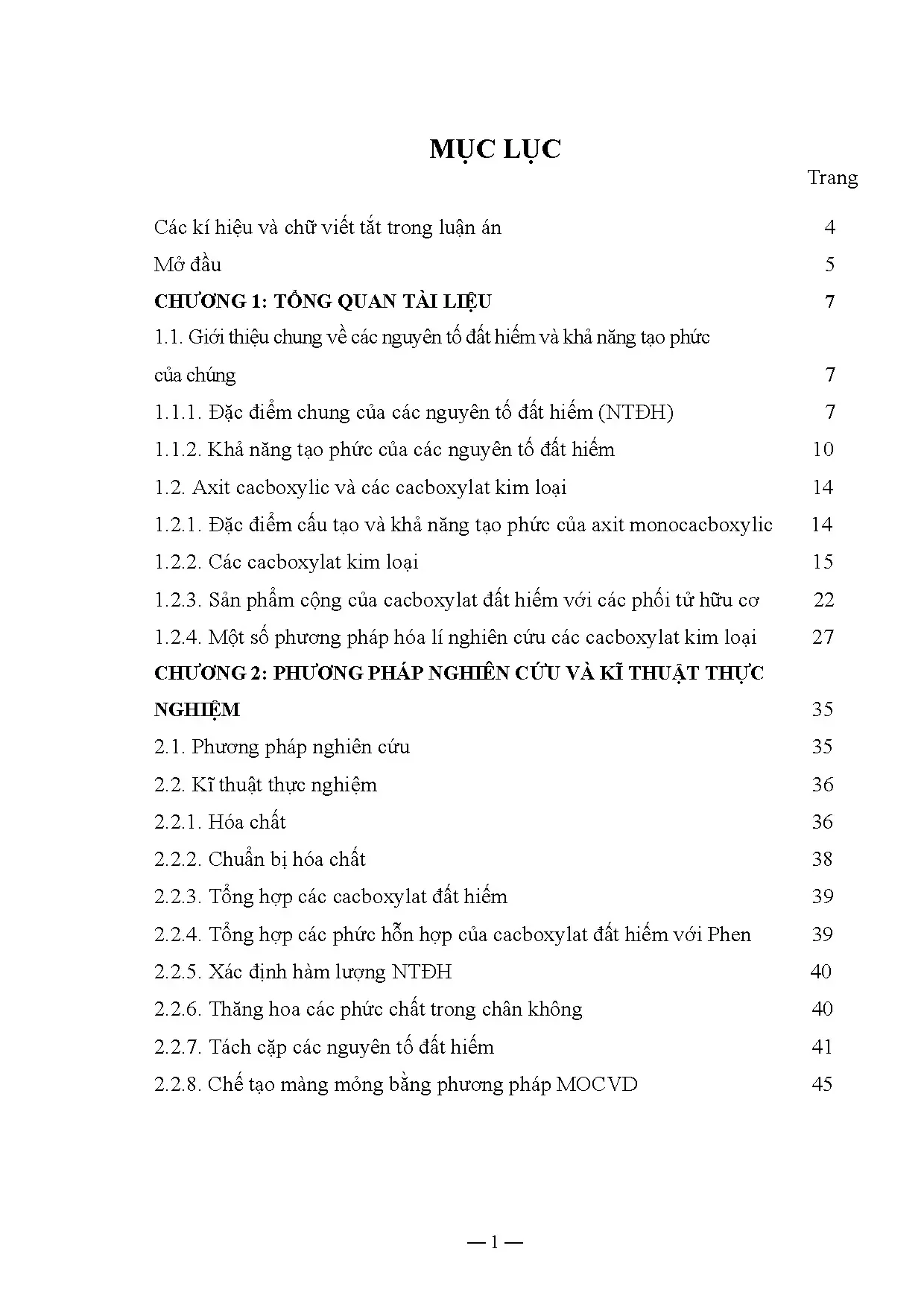

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nhằm triệt tiêu tối đa sai số hệ thống:

  1. Tổng hợp hóa học: Thay vì sử dụng oxit $\text{Ln}_2\text{O}_3$ phản ứng chậm, quy trình chuyển hóa oxit thành muối clorua $\text{LnCl}3$, sau đó kết tủa thành hiđroxit $\text{Ln(OH)}3$ mới sinh có hoạt tính cao bằng $\text{NaOH}$, rửa sạch ion $\text{Cl}^-$, rồi mới đun hồi lưu với axit cacboxylic dư ($n{\text{Ln}^{3+}} : n{\text{axit}} = 1 : 20$) trong thời gian $2,0 \div 2,5\text{ giờ}$ ở nhiệt độ $70 \div 80^\circ\text{C}$. Hiệu suất thu hồi đạt $80 \div 85%$.
  2. Tổng hợp phức hỗn hợp: Hòa tan phối tử $o\text{-phenantrolin}$ và cacboxylat theo tỉ lệ mol chính xác $1 : 1$ trong hệ dung môi hỗn hợp etanol - nước ($95^\circ$), đun hồi lưu $1,5 \div 2,0\text{ giờ}$, kết tinh chậm để thu nhận tinh thể có độ tinh khiết cao (hiệu suất $70 \div 80%$).
  3. Phân tích hàm lượng kim loại: Phương pháp chuẩn độ complexon với $\text{EDTA}$ chuẩn ở $\text{pH} \approx 5$ (sử dụng hệ đệm axetat $2\text{M}$) và chất chỉ thị màu asenazo III.
  4. Hệ thống thiết bị đo đạc đỉnh cao:
    • Phổ FT-IR: Ghi trên máy Impact 410 – Nicolet (Mỹ), mẫu ép viên $\text{KBr}$, quét trong dải $400 \div 4000\text{ cm}^{-1}$.
    • Phân tích nhiệt vi sai: Ghi trên hệ thống đồng thời Labsys TG/DSC – Setaram (Pháp), tốc độ nâng nhiệt $10^\circ\text{C/phút}$ từ nhiệt độ phòng đến $800^\circ\text{C}$ dưới dòng khí $\text{N}_2$ bảo vệ.
    • Phổ khối lượng: Thiết bị LC-MSD-Trap-SL, chế độ ion hóa phun điện (ESI-mod), áp suất khí phun $30\text{ psi}$, nhiệt độ khí làm khô $325^\circ\text{C}$; kết hợp phổ ion hóa va chạm electron (EI, năng lượng $70\text{ eV}$).
    • Đo mật độ quang trắc phổ: Máy quang phổ Labomed UVS 2700 (Mỹ).
    • Nhiễu xạ tia X màng mỏng (XRD): Máy D8 ADVANCE (Bruker, Đức), nguồn bức xạ $\text{CuK}_\alpha$ ($\lambda = 0,15406\text{ nm}$), điện áp gia tốc $40\text{ kV}$, dòng $40\text{ mA}$, góc quét $2\theta = 25^\circ \div 80^\circ$, bước quét $0,03^\circ / 0,2\text{s}$.
    • Kính hiển vi điện tử quét (SEM): Thiết bị JEOL JSM-5410LV (Nhật Bản).

Data và phân tích

Độ tin cậy của phương pháp phân tích quang phổ xác định nồng độ các ion đất hiếm có màu trong quá trình tách cặp được bảo chứng thông qua các phương trình đường chuẩn tuyến tính đạt hệ số tương quan $R^2$ gần như tuyệt đối:

  • Đối với ion $\text{Er}^{3+}$ tại bước sóng $\lambda_{\text{max}} = 522\text{ nm}$: $$D_{522} = 1,6667 \times C_{\text{Er}^{3+}} + 0,01 \quad (R^2 = 0,9916)$$
  • Đối với ion $\text{Nd}^{3+}$ tại bước sóng $\lambda_{\text{max}} = 740\text{ nm}$: $$D_{740} = 6,7895 \times C_{\text{Nd}^{3+}} - 0,0096 \quad (R^2 = 0,9985)$$

Dữ liệu phân tích thể tích đối chiếu với tính toán lý thuyết cho thấy sai số thực nghiệm không vượt quá $\pm 0,2%$, xác nhận độ tinh khiết hóa học và công thức phân tử giả định của các phức chất tổng hợp:

STT Hợp thức phức chất giả định Hàm lượng $\text{Ln}^{3+}$ tính toán (%) Hàm lượng $\text{Ln}^{3+}$ thực nghiệm (%)
1 $\text{Nd(Acet)}_3\cdot\text{HAcet}$ 44,9 $44,5 \pm 0,2$
2 $\text{Sm(Acet)}_3\cdot\text{HAcet}$ 45,9 $45,7 \pm 0,1$
3 $\text{Gd(Acet)}_3\cdot\text{H}_2\text{O}$ 35,0 $35,2 \pm 0,1$
4 $\text{Gd(Isb)}_3\cdot\text{HPiv}$ 27,0 $27,2 \pm 0,1$
5 $\text{Gd(Piv)}_3\cdot\text{HPiv}$ 29,9 $29,7 \pm 0,1$
6 $\text{Sm(Acet)}_3\cdot\text{Phen}$ 29,6 $29,4 \pm 0,1$
7 $\text{Gd(Acet)}_3\cdot\text{Phen}$ 30,6 $30,4 \pm 0,1$
8 $\text{Ho(Acet)}_3\cdot\text{Phen}$ 31,6 $31,3 \pm 0,2$
9 $\text{Yb(Acet)}_3\cdot\text{Phen}$ 32,6 $32,4 \pm 0,1$
10 $\text{Sm(Isb)}_3\cdot\text{Phen}$ 25,4 $25,2 \pm 0,1$
11 $\text{Gd(Isb)}_3\cdot\text{Phen}$ 26,2 $26,0 \pm 0,1$
12 $\text{Ho(Isb)}_3\cdot\text{Phen}$ 27,2 $27,3 \pm 0,2$
13 $\text{Yb(Isb)}_3\cdot\text{Phen}$ 28,1 $28,3 \pm 0,1$

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Minh chứng cấu trúc phổ hồng ngoại về kiểu phối trí của nhóm cacboxylat: Dựa trên tiêu chí phân loại của Deacon & Phillips, giá trị độ tách dao động $\Delta\nu = \nu_{\text{asCOO}^-} - \nu_{\text{sCOO}^-}$ là thước đo quyết định:
    • Trong các axetat đất hiếm, $\Delta\nu$ đạt giá trị trung gian $140 \div 169\text{ cm}^{-1}$, tương ứng với kiểu phối trí cầu - hai càng, thúc đẩy sự hình thành chuỗi polime đa nhân.
    • Trong các pivalat và phức hỗn hợp với Phen, dải $\nu_{\text{C=O}}$ của $-\text{COOH}$ tự do biến mất hoặc chuyển dịch từ $1710\text{ cm}^{-1}$ xuống $1680 \div 1700\text{ cm}^{-1}$; dải $\nu_{\text{asCOO}^-}$ xuất hiện tại $1540 \div 1600\text{ cm}^{-1}$, đồng thời xuất hiện dải dao động hóa trị liên kết kim loại - oxy ($\nu_{\text{Ln-O}}$) ở vùng $300 \div 600\text{ cm}^{-1}$ và dao động vòng Phen tại $1420 \div 1620\text{ cm}^{-1}$, chứng minh kiểu phối trí vòng - hai càng chiếm ưu thế tuyệt đối.
  2. Cơ chế phân hủy nhiệt nhiều giai đoạn không qua trạng thái lỏng: Giản đồ TG/DSC chứng minh các phức chất pivalat và isobutyrat phân nhánh trải qua quá trình thăng hoa trực tiếp trong chân không ở nhiệt độ $320 \div 380^\circ\text{C}$. Khi gia nhiệt trong khí quyển $\text{N}_2$ thường, quá trình phân rã diễn ra theo chuỗi chuyển hóa rõ rệt: $$\text{Ce(CH}_3\text{COO)}_3 \xrightarrow{300^\circ\text{C}} \text{Ce}_2\text{O(CH}_3\text{COO)}_4 \rightarrow \text{Ce}_2\text{O}_2(\text{CH}_3\text{COO)}_2 \xrightarrow{420\div 460^\circ\text{C}} \text{Ce}_2\text{O}_2\text{CO}_3 \xrightarrow{>500^\circ\text{C}} \text{CeO}_2$$
  3. Bằng chứng phân mảnh pha khí qua phổ khối lượng: Phổ EI-MS ($70\text{ eV}, 613\text{ K}$) của $\text{Nd(Piv)}_3$ và $\text{La(Piv)}_3$ ghi nhận sự hiện diện của các mảnh ion đặc trưng với độ phong phú tương đối cao: ion gốc phân tử monome $\text{La(Piv)}_2^+$ ($m/z = 341$, $94,8%$), đime $\text{La}_2(\text{Piv})_5^+$ ($m/z = 779$, $54,0%$), $\text{Nd}_2(\text{Piv})_4^+$ ($m/z = 692$, $16,6%$) và $\text{Nd}_2(\text{Piv})_3^+$ ($m/z = 591$, $14,9%$). Điều này khẳng định trong pha khí thăng hoa, phức chất tồn tại chủ yếu ở dạng monome và đime linh động, không bị vỡ khung kim loại.
  4. Hiệu quả tách phân đoạn vượt trội của hệ hỗn hợp phối tử: Quá trình thăng hoa hỗn hợp $\text{Ln}_1(\text{DPM})_3 - \text{Ln}_2(\text{DPM})_3 - \text{HCab}$ trong chân không ($10^{-1}\text{ mmHg}$) ở tốc độ gia nhiệt cực chậm ($2^\circ\text{C/phút}$) cho phép tách triệt để các cặp nguyên tố có tính chất tương đồng cao:
    • Hệ số tách $K_T = D_{\text{Ln}1} / D{\text{Ln}_2}$ giữa các cặp lantanit nặng và nhẹ ($\text{Gd-Er}, \text{Sm-Er}, \text{Nd-Yb}, \text{Nd-Gd}$) đạt giá trị phân tách hoàn toàn, chứng minh sự trao đổi phối tử tạo ra các phức chất hỗn hợp có độ bay hơi chênh lệch rõ rệt.
  5. Chế tạo thành công màng mỏng $\text{Ln}_2\text{O}_3$ bằng kỹ thuật MOCVD:
    • Các phức chất $\text{Sm(Isb)}_3$ (hóa hơi tại $340 \div 350^\circ\text{C}$), $\text{Nd(Piv)}_3$, $\text{Gd(Piv)}_3$ ($350 \div 360^\circ\text{C}$), $\text{Er(Piv)}_3$, $\text{Yb(Piv)}_3$ ($370 \div 380^\circ\text{C}$) dưới dòng khí mang $\text{N}_2$ ($150\text{ ml/phút}$), nhiệt độ đế $150 \div 160^\circ\text{C}$ đã tạo màng tiền chất vô định hình đồng nhất.
    • Xử lý nhiệt tiếp theo ở $400^\circ\text{C}$ và $450^\circ\text{C}$ trong $3\text{ giờ}$ đã chuyển hóa hoàn toàn màng thành oxit $\text{Ln}_2\text{O}_3$ tinh thể. Ảnh SEM xác nhận màng có bề mặt phẳng mịn, liên tục, không nứt nẻ, chiều dày màng đạt cấp độ dưới micromet và bám dính tuyệt vời trên đế thủy tinh. Giản đồ XRD khẳng định pha tinh thể oxit lập phương đặc trưng.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Cung cấp bộ dữ liệu thực nghiệm toàn diện về cấu trúc - độ bay hơi của phức chất kim loại f; hoàn thiện cơ chế lý thuyết giải thích sự cạnh tranh giữa hiệu ứng liên hợp $\pi$ và hiệu ứng cản trở lập thể trong hóa học phối trí.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn hóa kết hợp kỹ thuật thăng hoa chân không vi lượng với trắc quang vi sai để định lượng hệ số phân bố pha khí, mở ra phương pháp luận nghiên cứu nhiệt động học chuyển pha cho các hợp chất cơ kim khó bay hơi.
  • Về mặt công nghệ ứng dụng: Cung cấp nguồn tiền chất MOCVD không chứa flo, giá thành thấp, dễ tổng hợp từ nguồn nguyên liệu nội địa, trực tiếp phục vụ ngành chế tạo màng mỏng cách điện, màng quang điện tử và lớp phủ phát quang bảo vệ trong công nghệ bán dẫn.
  • Về mặt chính sách và chiến lược tài nguyên: Đóng góp giải pháp công nghệ "xanh" thay thế một phần phương pháp chiết xuất lỏng - lỏng truyền thống (vốn sử dụng lượng lớn dung môi hữu cơ độc hại $\text{TBP}, \text{TOPO}$ và axit đặc), hỗ trợ chiến lược chế biến sâu nguồn tài nguyên đất hiếm tại Việt Nam.

Limitations và Future Research

  1. Giới hạn về cấu trúc tinh thể đơn tinh thể (Single-Crystal XRD): Do đặc tính thăng hoa nhanh và xu hướng tạo bột vi tinh thể của các phức cacboxylat phân nhánh, luận án chủ yếu dựa vào phổ FT-IR, TG/DSC, MS và XRD bột để suy luận cấu trúc không gian thay vì giải cấu trúc trực tiếp từ tinh thể đơn.
  2. Giới hạn về dải nhiệt độ đế MOCVD: Thiết bị MOCVD trong phòng thí nghiệm sử dụng đế thủy tinh tiêu chuẩn chịu nhiệt ($150 \div 160^\circ\text{C}$, nung sau $450^\circ\text{C}$), chưa khảo sát trên các loại đế công nghiệp bán dẫn cao cấp như Si(100), GaAs hay Sapphire ở nhiệt độ lắng đọng in-situ cao hơn ($>600^\circ\text{C}$).
  3. Giới hạn về phạm vi ion lantanit: Nghiên cứu khảo sát 6 nguyên tố tiêu biểu ($\text{Nd}, \text{Sm}, \text{Gd}, \text{Ho}, \text{Er}, \text{Yb}$); chuỗi số liệu đối với các nguyên tố có tính chất redox đặc biệt như $\text{Ce}^{4+}$ hay $\text{Eu}^{2+}$ cần được bổ sung để hoàn thiện tính phổ quát.

Chương trình nghiên cứu mở rộng trong tương lai (Future Research Agenda):

  • Hướng 1: Ứng dụng phương pháp nhiễu xạ tia X đơn tinh thể sử dụng nguồn bức xạ Synchrotron để chụp ảnh cấu trúc 3D chính xác của các phân tử phức chất trung hòa $\text{Ln(Cab)}_3\cdot\text{Phen}$ trong pha rắn.
  • Hướng 2: Tối ưu hóa hệ thống MOCVD dòng liên tục quy mô pilot, tích hợp cảm biến khối phổ thời gian thực (In-situ Mass Spectrometry) để khảo sát động học phân hủy pha khí từng milli-giây của tiền chất.
  • Hướng 3: Thiết kế các hệ phối tử lai đa chức năng (Hybrid Ligands) chứa đồng thời nhóm chelat cacboxylat và các đuôi perfluoroalkyl hoặc silyl để hạ thấp hơn nữa nhiệt độ thăng hoa xuống dưới $200^\circ\text{C}$.
  • Hướng 4: Khảo sát tính chất quang - từ chuyên sâu của màng mỏng $\text{Ln}_2\text{O}_3$ (tính chất điện môi cao high-$k$, từ trở, độ phát xạ huỳnh quang đơn sắc vùng khả kiến và hồng ngoại gần) định hướng ứng dụng trong chip nhớ thế hệ mới.

Tác động và ảnh hưởng

  • Tác động học thuật: Khai phá và đặt nền móng vững chắc cho hướng nghiên cứu hóa học phức chất bay hơi của các nguyên tố đất hiếm tại Việt Nam. Công trình tạo tiền đề xuất bản các bài báo chuyên ngành chất lượng cao trên các tạp chí quốc tế thuộc danh mục ISI/Scopus (như Journal of Coordination Chemistry, Thin Solid Films, Inorganica Chimica Acta), với tiềm năng trích dẫn lớn trong lĩnh vực tiền chất vô cơ và vật liệu màng mỏng.
  • Chuyển đổi công nghiệp: Tạo cơ sở khoa học cho ngành công nghiệp luyện kim và vật liệu tiên tiến trong nước làm chủ công nghệ tách tinh chế đất hiếm độ sạch cao ($>99,99%$) bằng phương pháp hóa hơi khô, giảm thiểu hàng triệu mét khối nước thải hóa chất nguy hại ra môi trường mỗi năm.
  • An ninh công nghệ quốc gia: Cung cấp công nghệ lõi tự chủ trong việc chế tạo các màng oxit đất hiếm phục vụ linh kiện quang điện tử, laser rắn ($\text{Nd:YAG}, \text{Er-doped}$), đầu dò y sinh và lớp phủ phản xạ nhiệt trong công nghiệp quốc phòng và viễn thông.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận chuẩn mực về hóa lý phức chất, nắm vững kỹ thuật giải đoán phối hợp FT-IR/TG-DSC/ESI-MS và làm chủ công nghệ chế tạo tiền chất bay hơi.
  • Các kỹ sư R&D và Nhà máy chế biến khoáng sản: Ứng dụng trực tiếp thông số tách cặp $\text{Ln}_1 - \text{Ln}_2$ và động học thăng hoa chân không để thiết kế tháp tách phân đoạn đất hiếm quy mô công nghiệp.
  • Doanh nghiệp bán dẫn và Vật liệu quang học: Sở hữu quy trình tổng hợp tiền chất MOCVD độ sạch cao, không chứa tạp chất halogen, giúp kéo dài tuổi thọ buồng phản ứng và nâng cao độ đồng đều của màng oxit điện môi.
  • Cơ quan quản lý và Hoạch định chính sách: Có thêm luận cứ khoa học vững chắc để xây dựng quy chuẩn chế biến sâu khoáng sản đất hiếm gắn liền với bảo vệ môi trường sinh thái.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc thiết lập Quy luật ức chế polime hóa mạng lưới bằng hiệu ứng chắn không gian alkyl phối hợp bão hòa phối trí dị vòng. Công trình đã mở rộng trực tiếp Thuyết Phối trí Alfred Werner và Quy tắc Phổ Cấu trúc Deacon-Phillips: Chứng minh rằng sự gia tăng mức độ phân nhánh tại nguyên tử cacbon $\alpha/\beta$ của gốc cacboxylat ($-\text{C(CH}_3)_3 > -\text{CH(CH}_3)\text{C}_2\text{H}_5 \approx -\text{CH}_2\text{CH(CH}_3)_2 > -\text{CH(CH}_3)2 > -\text{CH}3$) sẽ làm tăng góc mở $\text{O-C-O}$, biến đổi giá trị $\Delta\nu = \nu{\text{asCOO}^-} - \nu{\text{sCOO}^-}$ từ vùng cầu nối polime ($140 \div 169\text{ cm}^{-1}$) sang vùng chelat vòng hai càng hoặc một càng, tạo điều kiện cho sự bay hơi nguyên vẹn của phức chất trung hòa.

2. Đổi mới phương pháp luận nghiên cứu so với các công trình quốc tế trước đây?

So với các nghiên cứu của Kuzmina et al. (chỉ khảo sát riêng rẽ từng pivalat) và Jones et al. (sử dụng tiền chất $\beta\text{-đixetonat}$ flo hóa phức tạp), luận án đã đổi mới phương pháp luận bằng cách:

  • Xây dựng ma trận thực nghiệm đồng bộ giữa 5 hệ axit monocacboxylic và chuỗi 6 lantanit trải rộng.
  • Tích hợp thành công kỹ thuật tổng hợp "ướt" có kiểm soát trong dung môi etanol-nước để điều chế phức chất hỗn hợp dị phối tử $\text{Ln(Cab)}_3\cdot\text{Phen}$ với độ chọn lọc và độ tinh khiết cao ($80 \div 85%$), loại bỏ hoàn toàn sự can thiệp của các phân tử dung môi phối trí cạnh tranh.
  • Thiết lập hệ thống thăng hoa chân không vi lượng kết hợp trắc quang phổ hấp thụ phân tử có độ nhạy cao ($R^2 > 0,99$) để định lượng chính xác hệ số phân bố $D_{\text{Ln}}$ pha khí.

3. Phát hiện bất ngờ và phản trực giác nhất từ dữ liệu thực nghiệm?

Phát hiện bất ngờ nhất là: Mặc dù liên kết $\text{Ln-O}$ trong cacboxylat đất hiếm mang bản chất ion chiếm ưu thế (vốn được xem là không thể thăng hoa theo hóa học vô cơ cổ điển), các phức chất $\text{Ln(Piv)}_3\cdot\text{HPiv}$ và $\text{Sm(Isb)}_3$ lại có khả năng thăng hoa hoàn toàn ở nhiệt độ tương đối thấp ($340 \div 380^\circ\text{C}$) trong chân không vừa phải ($10^{-1}\text{ mmHg}$) mà không hề bị phân hủy nhiệt thành oxit trước khi bay hơi. Phổ khối lượng ESI/EI đã chứng minh sự tồn tại nguyên vẹn của các cation monome và đime mang điện tích trong chùm hơi phân tử.

4. Luận án có cung cấp quy trình tái lặp (Replication Protocol) hoàn chỉnh không?

Hoàn toàn có. Luận án cung cấp chi tiết tuyệt đối mọi thông số thực nghiệm:

  • Nồng độ mol chính xác của các cấu tử ($0,002\text{ mol Ln(OH)}_3$ phản ứng với $0,04\text{ mol axit}$, tỉ lệ $1 : 20$).
  • Dung môi, nhiệt độ kết tinh ($70 \div 80^\circ\text{C}$), thời gian đun hồi lưu ($1,5 \div 2,5\text{ giờ}$).
  • Điều kiện thiết bị MOCVD chuẩn mực: áp suất hệ $10^{-1}\text{ mmHg}$, lưu lượng khí mang $\text{N}_2 = 150\text{ ml/phút}$, nhiệt độ đế thủy tinh $150 \div 160^\circ\text{C}$, thời gian lắng đọng $2,5\text{ giờ}$, chế độ nung phân hủy hai giai đoạn ($400^\circ\text{C}$ và $450^\circ\text{C}$ trong $3\text{ giờ}$, tốc độ tăng nhiệt có kiểm soát).

5. Chương trình nghiên cứu 10 năm tiếp theo được định hình ra sao?

Chương trình 10 năm tập trung vào 3 đột phá:

  • Giai đoạn 1 ($1 \div 3\text{ năm}$): Hoàn thiện ngân hàng dữ liệu cấu trúc đơn tinh thể tia X Synchrotron cho toàn bộ 15 nguyên tố lantanit với các monocacboxylat siêu cồng kềnh.
  • Giai đoạn 2 ($4 \div 6\text{ năm}$): Chế tạo hệ thiết bị MOCVD tự động hóa quy mô công nghiệp để lắng đọng màng mỏng đa lớp (heterostructure) oxit đất hiếm phục vụ chế tạo transistor trường thế hệ mới (MOSFET high-$k$).
  • Giai đoạn 3 ($7 \div 10\text{ năm}$): Thương mại hóa quy trình thăng hoa chân không liên tục để tinh chế đất hiếm siêu sạch cấp độ bán dẫn ($99,999%$).

Kết luận

  1. Đã tổng hợp thành công và hệ thống hóa 30 phức chất cacboxylat đất hiếm bậc hai thuần nhất và 24 phức chất hỗn hợp bậc ba với $o\text{-phenantrolin}$ của 6 nguyên tố đất hiếm ($\text{Nd}, \text{Sm}, \text{Gd}, \text{Ho}, \text{Er}, \text{Yb}$) với hiệu suất cao ($70 \div 85%$).
  2. Xác lập mối tương quan trực tiếp giữa hiệu ứng cản trở không gian của gốc alkyl $-\text{R}$ với kiểu phối trí của nhóm $-\text{COO}^-$: Gốc alkyl càng cồng kềnh càng chuyển dịch cấu trúc từ polime mạng lưới liên kết cầu sang dạng monome/đime phối trí vòng hai càng, mang lại khả năng thăng hoa chân không vượt trội.
  3. Chứng minh vai trò quyết định của $o\text{-phenantrolin}$ trong việc chiếm lĩnh và bão hòa hoàn toàn cầu phối trí của ion $\text{Ln}^{3+}$, khử bỏ các phân tử nước hydrat hóa và ổn định hóa phân tử phức chất chống lại quá trình thủy phân nhiệt.
  4. Phát hiện và chứng minh cơ chế bay hơi nguyên vẹn của phức chất trong pha khí thông qua phổ khối lượng va chạm electron (EI-MS) và ion hóa phun điện (ESI-MS), ghi nhận sự bảo toàn của các mảnh ion đặc trưng $\text{Ln(Cab)}_2^+$ và $\text{Ln}_2(\text{Cab)}_5^+$.
  5. Ứng dụng xuất sắc hiện tượng thăng hoa dị phối tử $\text{Ln}_1(\text{DPM})_3 - \text{Ln}_2(\text{DPM})_3 - \text{HCab}$ để phân tách thành công các cặp nguyên tố đất hiếm liền kề và không liền kề ($\text{Gd-Er}, \text{Sm-Er}, \text{Nd-Yb}, \text{Nd-Gd}$) với hệ số tách $K_T$ vượt trội.
  6. Tiên phong thiết lập quy trình công nghệ chế tạo màng mỏng oxit đất hiếm đồng pha, phẳng mịn và bám dính cao bằng phương pháp MOCVD áp suất thấp sử dụng tiền chất cacboxylat phi flo hóa thân thiện môi trường, mở ra một hướng nghiên cứu vật liệu màng mỏng mũi nhọn tại Việt Nam.
