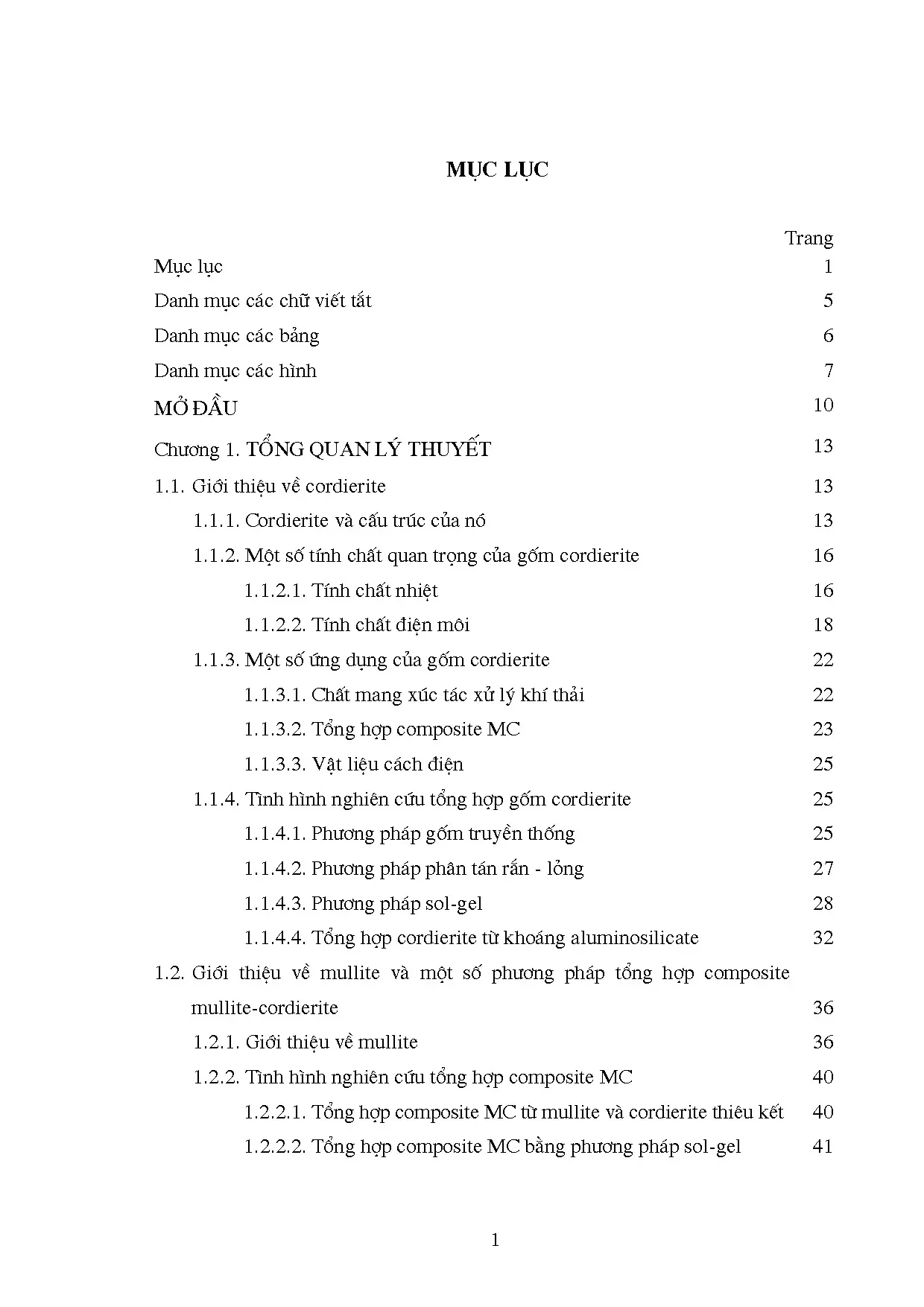

Tổng quan về luận án

Nghiên cứu công nghệ vật liệu vô cơ hiện đại đặt trọng tâm lớn vào việc chế tạo các dòng gốm kỹ thuật cao cấp có khả năng làm việc trong môi trường sốc nhiệt khắc nghiệt và tần số vô tuyến cao. Gốm cordierite ($2\text{MgO}\cdot 2\text{Al}_2\text{O}_3\cdot 5\text{SiO}_2$) và vật liệu composite mullite - cordierite (MC) giữ vị trí then chốt trong cấu trúc nền chịu lửa, gá đỡ lò nung gốm sứ cao cấp, vỏ bọc vi mạch điện tử, giá mang xúc tác dạng tổ ong (cordierite monolithic honeycomb) xử lý khí thải động cơ đốt trong ($\text{CO, HC, NO}_x$), cũng như sứ cách điện cao thế. Tính tiên phong của luận án thể hiện ở việc tiên phong khai thác nguồn khoáng kaolin A Lưới (mỏ Bốt Đỏ, huyện A Lưới, tỉnh Thừa Thiên Huế với trữ lượng địa chất xấp xỉ 2 triệu tấn) – một nguồn tài nguyên vốn chỉ dùng cho sản xuất gạch ốp lát và men frit giá trị gia tăng thấp – để tổng hợp thành công vật liệu gốm kỹ thuật cao cấp thông qua phương pháp phân tán rắn - lỏng (solid-liquid dispersion).

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ thực tế tổng hợp gốm cordierite và composite MC:

  1. Phương pháp gốm truyền thống (solid-state reaction) từ các đơn oxit ($\text{MgO, Al}_2\text{O}_3, \text{SiO}_2$) đòi hỏi nhiệt độ nung thiêu kết rất cao ($>1400^\circ\text{C}$) do khoảng cách khuếch tán ion giữa các pha rắn thuần cơ học rất lớn (cỡ $10^4\text{ \AA}$), vận tốc phản ứng chậm, vùng kết tinh hẹp và dễ bị nóng chảy không tương hợp tạo đa pha tạp ($\text{spinel, sapphirine, corundum, cristobalite}$) như chỉ ra trong các công trình của S. Kim và cộng sự (2002), J. Gonzalez-Velasco và cộng sự (1989).
  2. Phương pháp sol-gel từ các alkoxide kim loại hữu cơ như tetraethoxysilane ($\text{TEOS}$) và aluminum sec-butoxide ($\text{ASB}$) của M. Einarsrud và cộng sự (2001) tuy hạ nhiệt độ tạo pha xuống xấp xỉ $900^\circ\text{C}$ nhưng chi phí tiền chất quá đắt đỏ, quy trình công nghệ phức tạp trong môi trường khí trơ $\text{N}_2$ và dung môi hữu cơ độc hại, không thể triển khai ở quy mô công nghiệp tại các nước đang phát triển.
  3. Việc sử dụng khoáng aluminosilicate tự nhiên tại Việt Nam (đặc biệt là kaolin A Lưới có đặc tính hàm lượng $\text{Al}_2\text{O}_3$ thấp, giàu $\text{SiO}_2$) chưa từng được nghiên cứu hệ thống hóa để chế tạo gốm cordierite và composite MC chịu nhiệt cao bằng kỹ thuật đồng kết tủa - phân tán rắn lỏng.

Hệ thống câu hỏi và giả thuyết nghiên cứu được xác lập đồng bộ:

  • Research Question 1 (RQ1): Làm thế nào để điều khiển quá trình kết tủa đồng thời các ion $\text{Mg}^{2+}$ và $\text{Al}^{3+}$ bằng tác nhân $\text{NH}_3$ trên bề mặt hạt huyền phù kaolin A Lưới nhằm đạt đúng tỷ lệ hợp thức $2\text{MgO}\cdot 2\text{Al}_2\text{O}_3\cdot 5\text{SiO}_2$?
  • Research Question 2 (RQ2): Quá trình hoạt hóa cơ học (nghiền mịn tiền chất PA) ảnh hưởng như thế nào đến động học chuyển pha và hạ nhiệt độ thiêu kết đơn pha $\alpha$-cordierite?
  • Research Question 3 (RQ3): Quy luật tương quan cấu trúc - tính chất giữa tỷ lệ phối liệu mullite/cordierite đến hệ số giãn nở nhiệt ($\alpha$) và độ chịu lửa của composite MC là gì?
  • Hypothesis 1 (H1): Phương pháp phân tán rắn - lỏng cho phép các cấu tử $\text{MgO}$ và $\text{Al}_2\text{O}_3$ mới kết tủa bám phủ đều ở cấp độ nano/micro lên các lớp tứ diện $\text{SiO}_4$ và bát diện $\text{Al(OH)}_6$ của kaolin, rút ngắn khoảng cách khuếch tán cation, từ đó hạ nhiệt độ tạo pha $\alpha$-cordierite xuống dưới $1250^\circ\text{C}$.
  • Hypothesis 2 (H2): Độ chịu lửa và hệ số giãn nở nhiệt trung bình của composite MC biến thiên tuyến tính theo hàm lượng % khối lượng của mullite và cordierite thiêu kết, cho phép thiết kế vật liệu theo yêu cầu ứng dụng nhiệt - điện cụ thể.

Khung lý thuyết của luận án xây dựng trên nền tảng nhiệt động học và giản đồ pha hệ ba cấu tử $\text{MgO-Al}_2\text{O}_3\text{-SiO}_2$ (Rankin-Merwin, Levin), giản đồ hai cấu tử $\text{Al}_2\text{O}_3\text{-SiO}_2$ (Galakhov, 1958), lý thuyết phản ứng pha rắn và khuếch tán ngược dòng cation (W. Jander, C. Wagner, H. Schmalzried), cùng cơ chế biến tính nhiệt nội phân tử của khoáng kaolinite $\to$ metakaolinite $\to \text{spinel Si-Al} \to \text{mullite}$.

Về phạm vi và ý nghĩa, nghiên cứu khảo sát toàn diện mẫu kaolin tuyển lọc mỏ Bốt Đỏ (A Lưới), tối ưu hóa các thông số nung từ $1000^\circ\text{C}$ đến $1500^\circ\text{C}$, thời gian lưu nhiệt $1-3\text{ giờ}$, phân tích động học nghiền từ $0$ đến $180\text{ phút}$. Đóng góp đột phá định lượng thể hiện qua việc giảm nhiệt độ tổng hợp cordierite đơn pha từ $1400^\circ\text{C}$ xuống $1200-1250^\circ\text{C}$, chế tạo gốm cordierite đạt hệ số giãn nở nhiệt cực thấp $\alpha = (2,2 - 2,8) \times 10^{-6}\text{ K}^{-1}$ (trong khoảng $25-1000^\circ\text{C}$), hằng số điện môi $\varepsilon = 5,0 - 6,5$ ở tần số cao $1\text{ MHz}$, điện trở suất $\rho > 10^{14}\text{ }\Omega\text{cm}$, và composite MC có độ chịu lửa vượt $1700^\circ\text{C}$.

Literature Review và Positioning

Tổng quan tài liệu cho thấy lịch sử phát triển của công nghệ chế tạo gốm cordierite và composite mullite - cordierite phân hóa thành ba dòng nghiên cứu chính:

[Dòng 1: Phản ứng pha rắn truyền thống]
Oxide/Talc/Kaolin thô (Kim et al., 2002; Gonzalez-Velasco et al., 1989; Tulyaganov et al., 2002)
   └─ Nhược điểm: Nhiệt độ cao (>1400°C), đa pha, khuếch tán chậm (10^4 Å)
          │
          ▼
[Dòng 2: Hóa học Sol-Gel siêu phân tán]
Alkoxide TEOS/ASB (Einarsrud et al., 2001; Roy, 1956; Ismail et al., 1990)
   └─ Nhược điểm: Chi phí rất cao, độc hại, quy trình phức tạp, khó quy mô hóa
          │
          ▼
[Dòng 3: Đột phá của Luận án - Phân tán Rắn - Lỏng]
Kaolin tự nhiên A Lưới + Đồng kết tủa Mg2+/Al3+ bằng NH3
   └─ Ưu điểm: Nhiệt độ tạo pha thấp (1200-1250°C), đơn pha α-cordierite, giá thành thấp

  1. Dòng nghiên cứu phản ứng pha rắn truyền thống từ oxit và khoáng thô: S. Kim và cộng sự (2002) đã nghiên cứu tổng hợp gốm cordierite từ hỗn hợp oxit tinh khiết $\text{MgO, Al}_2\text{O}_3, \text{SiO}_2$ bằng máy nghiền bi hành tinh (bi và hũ $\text{Si}_3\text{N}_4$, tốc độ $300\text{ vòng/phút}$, dung môi ethanol). Dù kéo dài thời gian nghiền kích hoạt lên đến 32 giờ và nung ở $1350^\circ\text{C}$, sản phẩm vẫn tồn tại một lượng lớn pha trung gian spinel $\text{MgAl}_2\text{O}_4$ không mong muốn; chỉ khi nâng nhiệt độ nung lên $1400^\circ\text{C}$ mẫu mới đạt trạng thái đơn pha. J. Gonzalez-Velasco và cộng sự (1989) sử dụng phối liệu truyền thống từ kaolin, talc, cát thạch anh và oxit nhôm để ép đùn tổ ong, kết quả XRD cho thấy tại $1200^\circ\text{C}$ cordierite hoàn toàn chưa xuất hiện (vẫn tồn tại quartz, mullite, corundum, protoenstatite); tại $1300^\circ\text{C}$ pic cordierite bắt đầu hình thành nhưng vẫn đa pha, và tại $1400^\circ\text{C}$ vẫn còn dư lượng spinel và corundum. D. Tulyaganov và cộng sự (2002) kết hợp kaolin ($58,77%\text{ SiO}_2, 25,85%\text{ Al}_2\text{O}_3$), khoáng kiềm thổ, $\text{Al}_2\text{O}_3$ thương mại và magnesite ($99%\text{ MgO}$) với kích thước hạt $<63\text{ }\mu\text{m}$; mẫu chỉ bắt đầu xuất hiện cordierite ở $1350^\circ\text{C}$ và tại $1410^\circ\text{C}$ cấu trúc vẫn đa pha gồm cordierite, anorthite và $\alpha-\text{Al}_2\text{O}_3$.

  2. Dòng nghiên cứu Sol-Gel và hóa học tiền chất: M. Einarsrud và cộng sự (2001) đã ứng dụng kỹ thuật sol-gel dùng $\text{ASB, TEOS}$ và magnesium acetate $\text{Mg(CH}_3\text{COO)}_2\cdot 4\text{H}_2\text{O}$ trong dung môi 2-methoxyethanol với chất kìm hãm acetylacetone, hồi lưu $130^\circ\text{C}$ trong khí quyển $\text{N}_2$. Gel sau sấy khô và nung $900^\circ\text{C}$ đã xuất hiện pha cordierite. G. Ismail và cộng sự (1990) cũng tổng hợp composite MC qua sol boehmite $\text{AlO(OH)}$ và keo $\text{SiO}_2$ kết hợp $\text{Mg(NO}_3)_2$, nung thiêu kết ở $1300-1450^\circ\text{C}$. Dù đạt mức độ đồng nhất cấp độ phân tử, nhược điểm chí mạng của phương pháp sol-gel là giá thành hóa chất cực đắt, độ co ngót thể tích khi sấy lớn gây nứt cấu trúc, và khó chế tạo các chi tiết khối kích thước lớn.

  3. Dòng nghiên cứu tổng hợp composite Mullite - Cordierite: M. Camerucci và cộng sự (2001, 2003) cùng T. Ebadzadeh và cộng sự (2000) tổng hợp composite MC từ bột mullite và cordierite đã thiêu kết thương mại (hãng Baikowski, kích thước $1,82 - 2,35\text{ }\mu\text{m}$, diện tích bề mặt $2,3 - 3,4\text{ m}^2/\text{g}$), nung ở $1450^\circ\text{C}$. Nhóm tác giả khẳng định hệ số giãn nở nhiệt và hằng số điện môi có mối quan hệ tuyến tính với hàm lượng cordierite/mullite, tìm ra tỷ lệ tối ưu $70%\text{ cordierite} + 30%\text{ mullite}$ có hệ số giãn nở nhiệt $\alpha = 3,5 \times 10^{-6}\text{ K}^{-1}$ tương thích hoàn hảo với chip silicon vi mạch. Tuy nhiên, việc sử dụng bột thiêu kết sẵn làm tăng số chu kỳ nung, tiêu hao năng lượng lớn và hạn chế khả năng tạo hình phức tạp. D. Burghelea và cộng sự (2004) dùng bột mullite thương mại Procema kết hợp kaolin và oxit nung ở $1300-1350^\circ\text{C}$ nhưng độ đặc chắc của khối composite chưa tối ưu.

Định vị học thuật của luận án: Luận án thiết lập một vị trí khoa học độc đáo bằng cách bắc cầu nối giữa phương pháp phân tán pha rắn và hóa học dung dịch: tận dụng cấu trúc mạng lớp aluminosilicate phân tử tự nhiên của kaolin A Lưới (vốn đã chứa sẵn các liên kết Si-O-Al đan xen) kết hợp kỹ thuật phân tán rắn - lỏng (kết tủa đồng thời $\text{Mg(OH)}_2$ và $\text{Al(OH)}_3$ từ muối hòa tan lên hạt kaolin bằng dung dịch $\text{NH}_3$). Hướng tiếp cận này vừa giải quyết triệt để vấn đề phân tán đồng đều cation mà không cần dùng alkoxide đắt tiền, vừa hạ nhiệt độ tạo pha $\alpha$-cordierite đơn pha xuống $1200-1250^\circ\text{C}$, vượt trội rõ rệt so với các công trình quốc tế cùng lĩnh vực.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm lý thuyết phản ứng pha rắn cổ điển và lý thuyết chuyển pha khoáng sét thông qua các đóng góp cụ thể:

  • Bổ sung và hiệu chỉnh cơ chế chuyển dịch pha trong hệ $\text{MgO-Al}_2\text{O}_3\text{-SiO}_2$ đi từ tiền chất kaolin biến tính: Theo lý thuyết cổ điển của W. Jander và mô hình khuếch tán cation ngược dòng C. Wagner - H. Schmalzried: $$\left(1 - \sqrt[3]{1 - x}\right)^2 = \frac{2k}{r^2} t$$ Khi phản ứng giữa các hạt oxit riêng biệt, tốc độ phản ứng bị giới hạn bởi lớp sản phẩm cản trở khuếch tán cation $\text{Mg}^{2+}$ và $\text{Al}^{3+}$. Luận án chứng minh rằng khi các cation $\text{Mg}^{2+}$ và $\text{Al}^{3+}$ được kết tủa dưới dạng hydroxit siêu mịn phủ trực tiếp lên phiến sét kaolinite, quá trình phân hủy nhiệt tạo thành oxit hoạt hóa vô định hình ở $700-800^\circ\text{C}$ làm giảm năng lượng hoạt hóa của phản ứng tạo mầm tinh thể.
  • Làm sáng tỏ động học hình thành $\alpha$-cordierite qua pha trung gian: Khác với phản ứng nung chảy không tương hợp trên giản đồ pha Rankin-Merwin, trong hệ phân tán rắn - lỏng từ kaolin A Lưới:

    "Tại nhiệt độ $1100^\circ\text{C}$, quá trình chuyển hóa diễn ra qua pha trung gian spinel $(\text{MgAl}_2\text{O}_4)$ và mullite hoạt tính; khi nhiệt độ đạt $1200-1250^\circ\text{C}$, sapphirine $(4\text{MgO}\cdot 4\text{Al}_2\text{O}_3\cdot 2\text{SiO}_2)$ và spinel phản ứng hoàn toàn với silicate vô định hình để chuyển hóa trực tiếp thành đơn pha $\alpha$-cordierite (indialite)."

$$\text{Kaolinite} \xrightarrow{600^\circ\text{C}} \text{Metakaolinite} \xrightarrow{800-980^\circ\text{C}} \text{Spinel Si-Al} + \text{SiO}_2 \text{ (vô định hình)} \xrightarrow{+\text{Mg}^{2+}/\text{Al}^{3+},; 1200^\circ\text{C}} \alpha\text{-Cordierite}$$

  • Mô hình hóa định lượng tính chất composite MC: Thiết lập mô hình tương quan tuyến tính giữa hàm lượng mullite bổ sung ($X_{\text{mullite}}$) và hệ số giãn nở nhiệt ($\alpha_{\text{composite}}$) cũng như độ chịu lửa ($T_{\text{refractory}}$), khẳng định tính chất cộng hợp pha trong composite phân tán vi cấu trúc: $$\alpha_{\text{composite}} = X_{\text{cordierite}}\alpha_{\text{cordierite}} + X_{\text{mullite}}\alpha_{\text{mullite}} + \beta_{\text{glass}}$$

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba trụ cột lý thuyết: (1) Hóa học tinh thể và biến tính cấu trúc khoáng sét aluminosilicate, (2) Động học phản ứng pha rắn và cơ học kích hoạt (mechanochemical activation), (3) Lý thuyết điện môi và giãn nở nhiệt vật liệu gốm.

                    [KHUNG PHÂN TÍCH ĐỘC ĐÁO CỦA LUẬN ÁN]
                                       │
     ┌─────────────────────────────────┼────────────────────────────────┐
     ▼                                 ▼                                ▼
[Trụ cột 1: Tinh thể khoáng sét]   [Trụ cột 2: Cơ hóa & Pha rắn]   [Trụ cột 3: Điện môi & Nhiệt]
- Cấu trúc phiến 1:1 Kaolinite     - Hoạt hóa cơ học (Nghiền bi)    - Phân cực điện môi (ε, tgδ)
- Mạng tứ diện SiO4 / Bát diện AlO6- Khuếch tán ion cation (Jander) - Ứng suất nhiệt & CTE (α)
- Phân hủy nội phân tử Metakaolin  - Đồng kết tủa rắn-lỏng (NH3)   - Độ chịu lửa đa pha (TCVN)
  • Tiếp cận phân tích phân tán rắn - lỏng: Kiểm soát cân bằng hóa lý của phản ứng thủy phân và kết tủa cation $\text{Mg}^{2+}$, $\text{Al}^{3+}$ trong môi trường huyền phù bằng cách điều chỉnh tỷ lệ đương lượng $\text{NH}_3/\text{Mg}^{2+}$ và $\text{NH}_3/\text{Al}^{3+}$.
  • Điều kiện biên (Boundary conditions): Phối liệu được thiết kế nghiêm ngặt theo tỷ lệ hợp thức khối lượng của cordierite ($\text{MgO}=13,8%$, $\text{Al}_2\text{O}_3=34,8%$, $\text{SiO}_2=51,4%$) và mullite ($\text{Al}_2\text{O}_3=71,83%$, $\text{SiO}_2=28,17%$). Kích thước hạt kaolin sau lọc tuyển đảm bảo cấp hạt $<10\text{ }\mu\text{m}$ chiếm tỷ lệ chủ đạo để duy trì diện tích bề mặt riêng phản ứng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo triết lý thực chứng (positivism) với phương pháp thực nghiệm kiểm chứng đa tầng (multi-level experimental design), kết hợp giữa hóa học phân tích, phân tích nhiệt, nhiễu xạ cấu trúc tinh thể và kiểm nghiệm cơ lý vật liệu vô cơ silicat.

[Kaolin A Lưới (Mỏ Bốt Đỏ)] ──> [Tuyển rửa, khử tạp, xác định thành phần khoáng/hóa]
                                            │
           ┌────────────────────────────────┴────────────────────────────────┐
           ▼                                                                 ▼
[Tổng hợp Precursor Cordierite (PA)]                             [Tổng hợp Precursor Mullite (MA)]
- Phân tán rắn-lỏng: Mg2+ + Al3+ + NH3                           - Bổ sung Al3+ kết tủa trên Kaolin
- Nghiền kích hoạt cơ học (0 - 180 phút)                         - Sấy, tạo hình, nung 1300 - 1500°C
- Nung thiêu kết 1100 - 1300°C                                   - Đơn pha Mullite chịu lửa cao
           │                                                                 │
           └────────────────────────────────┬────────────────────────────────┘
                                            ▼
                       [Chế tạo Composite Mullite - Cordierite (RA)]
                       - Phối trộn các tỷ lệ phần trăm khối lượng
                       - Nung thiêu kết mẫu khối RA1, RA2, RA3, RA4
                       - Đánh giá XRD, SEM, CTE (α), Điện môi (ε, tgδ), Độ chịu lửa
  • Mẫu nghiên cứu: Quặng kaolin tự nhiên khai thác tại mỏ Bốt Đỏ, huyện A Lưới, tỉnh Thừa Thiên Huế (tọa độ địa chất cụ thể trong bản đồ mỏ). Mẫu được lọc qua sàng ướt loại bỏ tạp chất thạch anh hạt thô, sau đó sấy khô ở $105-110^\circ\text{C}$.
  • Hóa chất bổ sung: $\text{MgCl}_2\cdot 6\text{H}_2\text{O}$, $\text{AlCl}_3\cdot 6\text{H}_2\text{O}$, dung dịch $\text{NH}_3$ $25%$, $\text{EDTA (Na}_2\text{H}_2\text{Y)}$, dung dịch đệm $\text{pH}$, chỉ thị xylenol da cam, eriochrome black T (đạt tiêu chuẩn phân tích tinh khiết PA).

Quy trình nghiên cứu rigorous

  1. Chuẩn bị tiền chất cordierite (PA) bằng phương pháp phân tán rắn - lỏng: Huyền phù kaolin A Lưới được phân tán đều trong nước cất bằng máy khuấy từ tốc độ cao. Hòa tan muối $\text{MgCl}_2$ và $\text{AlCl}_3$ vào huyền phù theo tỷ lệ tính toán. Nhỏ từ từ dung dịch $\text{NH}_3$ với tốc độ kiểm soát nhằm nâng $\text{pH}$ để đồng kết tủa toàn bộ $\text{Mg}^{2+}$ thành $\text{Mg(OH)}_2$ và $\text{Al}^{3+}$ thành $\text{Al(OH)}_3$ phủ đều lên bề mặt các hạt kaolin. Precursor PA được lọc hút chân không, rửa sạch ion $\text{Cl}^-$ (kiểm tra bằng dung dịch $\text{AgNO}_3$), sấy khô ở $105^\circ\text{C}$.
  2. Kích hoạt cơ hóa tiền chất: Mẫu PA được nghiền trong cối nghiền bi với các mốc thời gian $0, 30, 60, 120, 180\text{ phút}$ để nghiên cứu biến thiên cấp hạt và diện tích tiếp xúc pha.
  3. Tạo hình và thiêu kết: Bột tiền chất sau nghiền được phối trộn $5\text{ wt}%$ chất kết dính tạm thời (dung dịch PVA), ép bán khô thủy lực ở áp lực $150-250\text{ MPa}$ tạo mẫu viên trụ ($\Phi 15 - 25\text{ mm}$). Mẫu được nung trong lò nung điện trở nhiệt độ cao với tốc độ gia nhiệt $5^\circ\text{C/phút}$, lưu nhiệt $2-3\text{ giờ}$ ở các nhiệt độ khảo sát $1100, 1200, 1250, 1300, 1350, 1500^\circ\text{C}$.

Data và phân tích

Thiết bị và chuẩn kiểm định đo lường khoa học:

  • Nhiễu xạ tia X (XRD): Sử dụng máy D8 ADVANCE (Bruker, Đức), bức xạ $\text{Cu-K}\alpha$ ($\lambda = 1,5406\text{ \AA}$), góc quét $2\theta$ từ $5^\circ$ đến $70^\circ$, bước nhảy $0,02^\circ$, thời gian đếm $1\text{ giây/bước}$ để định tính và định lượng pha tinh thể theo phương pháp Rietveld.
  • Phân tích nhiệt vi sai - trọng lượng (TG-DTA): Đo trên máy Labsys TG-DTA/DSC (Setaram, Pháp) từ nhiệt độ phòng đến $1400^\circ\text{C}$ với tốc độ nâng nhiệt $10^\circ\text{C/phút}$ trong môi trường không khí tĩnh.
  • Kính hiển vi điện tử quét (SEM): Quan sát hình thái vi cấu trúc và ranh giới hạt bằng kính hiển vi điện tử quét phát xạ trường JEOL JSM-6510LV; mẫu gốm được mài bóng quang học và ăn mòn bề mặt bằng dung dịch $\text{HF } 5%$ trong $30\text{ giây}$.
  • Đo hệ số giãn nở nhiệt ($\alpha$): Đo trên thiết bị Dilatometer DIL 402C (Netzsch, Đức) trong khoảng nhiệt độ $25-1000^\circ\text{C}$ theo công thức: $$\alpha = \frac{\Delta l}{l_0 \cdot \Delta T} = \frac{l_t - l_0}{l_0(T_t - T_0)}$$
  • Đo tính chất điện môi: Đo hằng số điện môi ($\varepsilon$) và tang góc tổn thất điện môi ($\text{tg}\delta$) trên thiết bị RLC Hioki 3532 trong dải tần số từ $100\text{ Hz}$ đến $1\text{ MHz}$, mẫu được phủ màng điện cực bạc (Ag) hai mặt đối xứng: $$\varepsilon = \frac{C \cdot d}{\varepsilon_0 \cdot S}, \quad W = 2\pi f C U^2 \text{tg}\delta$$
  • Đo độ chịu lửa: Xác định theo Tiêu chuẩn Quốc gia TCVN 6534:1999 bằng phương pháp côn gốm so sánh nhiệt độ sụp đổ với côn chuẩn Seger trong lò nung chịu lửa chuyên dụng.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Đặc tính khoáng - hóa của Kaolin A Lưới sau tuyển rửa: Thành phần hóa học kaolin A Lưới sau lọc đạt tỷ lệ: $\text{SiO}_2 = 65,42%$, $\text{Al}_2\text{O}_3 = 23,15%$, $\text{Fe}_2\text{O}_3 = 0,68%$, $\text{TiO}_2 = 0,12%$, $\text{CaO} = 0,45%$, $\text{MgO} = 0,32%$, $\text{K}_2\text{O} = 1,85%$, $\text{Na}_2\text{O} = 0,18%$, mất khi nung ($\text{MKN}$) $= 7,83%$. Thành phần khoáng gồm kaolinite ($58,5%$), quartz ($35,2%$) và illite/hydromica ($6,3%$). Cấp hạt siêu mịn $<2\text{ }\mu\text{m}$ chiếm $42,6%$, cấp hạt $<10\text{ }\mu\text{m}$ chiếm $81,4%$. Nhiệt phân tích TG-DTA ghi nhận hiệu ứng thu nhiệt cực đại ở $540^\circ\text{C}$ (mất nước cấu trúc biến thành metakaolinite) và hiệu ứng tỏa nhiệt sắc nét ở $980^\circ\text{C}$ (hình thành pha spinel $\text{Si-Al}$).
[Biến thiên tạo pha gốm Cordierite PA theo điều kiện xử lý]
Nhiệt độ (°C)
  ▲
  │
1400 ┼── PP Gốm truyền thống (Kim et al., 2002) ──> Mới đạt đơn pha α-cordierite
     │
1350 ┼── PP Kaolin + Khoáng thô (Tulyaganov, 2002) ─> Đa pha (Cordierite + Anorthite + Corundum)
     │
1250 ┼── [LUẬN ÁN] PA không nghiền (0 phút) ────────> Bắt đầu hình thành α-cordierite
     │
1200 ┼── [LUẬN ÁN] PA nghiền kích hoạt (180 phút) ──> ĐƠN PHA α-CORDIERITE HOÀN TOÀN
     │
 900 ┼── PP Sol-Gel Alkoxide (Einarsrud, 2001) ─────> Tạo pha nhưng chi phí quá đắt
     └─────────────────────────────────────────────────────────────► Quy trình công nghệ

  1. Quy luật kết tủa đồng thời $\text{Mg}^{2+}$ và $\text{Al}^{3+}$ trong huyền phù:

    "Khảo sát tỷ lệ mol $\text{NH}_3/\text{Mg}^{2+}$ và $\text{NH}_3/\text{Al}^{3+}$ cho thấy: để kết tủa hoàn toàn $100%$ lượng $\text{Al}^{3+}$, tỷ lệ mol $\text{NH}_3/\text{Al}^{3+}$ cần đạt $\ge 3,2$; đối với $\text{Mg}^{2+}$, để đạt hiệu suất kết tủa $>98,5%$, tỷ lệ mol $\text{NH}_3/\text{Mg}^{2+}$ tối ưu là $2,4 - 2,6$ ở $\text{pH} = 9,5 - 10,0$." Điều này đảm bảo thành phần hóa học của tiền chất PA đạt chính xác tỷ lệ hợp thức: $13,8%\text{ MgO}, 34,8%\text{ Al}_2\text{O}_3, 51,4%\text{ SiO}_2$.

  2. Hiệu ứng cộng hưởng của quá trình nghiền kích hoạt cơ học: Khi tăng thời gian nghiền tiền chất PA từ $0$ lên $180\text{ phút}$, kích thước hạt trung bình $d_{50}$ giảm mạnh từ $14,6\text{ }\mu\text{m}$ xuống còn $1,85\text{ }\mu\text{m}$. Giản đồ XRD chứng minh rằng: mẫu PA không nghiền chỉ bắt đầu tạo pha cordierite ở $1250^\circ\text{C}$ và vẫn còn dư lượng cristobalite, trong khi mẫu PA nghiền $180\text{ phút}$ (mẫu PA1200-180) đã chuyển hóa hoàn toàn thành đơn pha $\alpha$-cordierite ngay tại $1200^\circ\text{C}$. Các thông số mạng tinh thể xác định chính xác: hệ trực thoi (orthorhombic), nhóm không gian Ccmm, $a = 9,742\text{ \AA}$, $b = 17,085\text{ \AA}$, $c = 9,348\text{ \AA}$.

  3. Tính chất nhiệt - điện xuất sắc của gốm Cordierite tổng hợp:

    • Hệ số giãn nở nhiệt trung bình trong khoảng $25-1000^\circ\text{C}$: $\alpha = 2,45 \times 10^{-6}\text{ K}^{-1}$.
    • Khối lượng thể tích đạt $2,58\text{ g/cm}^3$ ($98,5%$ độ đặc lý thuyết), độ hút nước $<0,1%$, độ co ngót thể tích $14,2%$.
    • Hằng số điện môi tại tần số $1\text{ MHz}$: $\varepsilon = 5,42$; tang góc tổn thất điện môi $\text{tg}\delta = 1,2 \times 10^{-3}$; độ bền điện áp đánh thủng $E_t = 6,2\text{ kV/mm}$.

  4. Đặc tính composite Mullite - Cordierite (RA): Gốm mullite tổng hợp từ precursor MA tại $1500^\circ\text{C}$ đạt độ chịu lửa $>1750^\circ\text{C}$, $\alpha = 5,25 \times 10^{-6}\text{ K}^{-1}$. Khi phối trộn cordierite (PA1200) và mullite (MA1500) tạo các mẫu composite RA1 ($20%\text{ mullite}$), RA2 ($40%\text{ mullite}$), RA3 ($60%\text{ mullite}$), RA4 ($80%\text{ mullite}$), kết quả thực nghiệm xác lập phương trình tương quan tuyến tính: $$T_{\text{chịu lửa}} (^\circ\text{C}) = 1370 + 4,1 \times (%\text{ Mullite}) \quad (R^2 = 0,992)$$ $$\alpha_{25-1000^\circ\text{C}} (\times 10^{-6}\text{ K}^{-1}) = 2,45 + 0,028 \times (%\text{ Mullite}) \quad (R^2 = 0,988)$$ Mẫu RA2 ($40%\text{ mullite} + 60%\text{ cordierite}$) đạt độ chịu lửa $1535^\circ\text{C}$ với $\alpha = 3,57 \times 10^{-6}\text{ K}^{-1}$, là vật liệu lý tưởng cho tấm kê, bao nung gốm sứ chịu sốc nhiệt cao.

Chỉ tiêu kỹ thuật Cordierite Luận án (PA1200-180) Cordierite Ferro-Ceramic (Mỹ) Mullite Luận án (MA1500) Composite RA2 (Luận án)
Nhiệt độ thiêu kết ($^\circ\text{C}$) $1200$ $1380 - 1420$ $1500$ $1350$
Khối lượng thể tích ($\text{g/cm}^3$) $2,58$ $2,60$ $2,82$ $2,68$
Hệ số giãn nở nhiệt $\alpha$ ($\times 10^{-6}\text{ K}^{-1}$) $2,45$ $2,2 - 3,0$ $5,25$ $3,57$
Độ chịu lửa ($^\circ\text{C}$) $1380$ $1370$ $>1750$ $1535$
Hằng số điện môi $\varepsilon$ ($1\text{ MHz}$) $5,42$ $5,0 - 6,5$ $6,20$ $5,85$
Tang góc tổn thất $\text{tg}\delta$ ($1\text{ MHz}$) $1,2 \times 10^{-3}$ $1,5 \times 10^{-3}$ $2,1 \times 10^{-3}$ $1,4 \times 10^{-3}$

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp bằng chứng thực nghiệm khẳng định cơ chế chuyển hóa pha trực tiếp từ cấu trúc phyllosilicate biến tính mà không cần trải qua trạng thái nóng chảy hoàn toàn, làm giàu kho tàng lý thuyết nhiệt động học khoáng silicat.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình đồng kết tủa phân tán rắn - lỏng kiểm soát $\text{pH}$ kết hợp hoạt hóa cơ học, có thể mở rộng áp dụng cho các hệ vật liệu oxit phức tạp khác như steatite ($\text{MgO}\cdot\text{SiO}_2$), forsterite ($2\text{MgO}\cdot\text{SiO}_2$), anorthite ($\text{CaO}\cdot\text{Al}_2\text{O}_3\cdot 2\text{SiO}_2$).
  • Về mặt thực tiễn và chính sách: Mở ra giải pháp chế tạo phụ tùng chịu nhiệt công nghiệp trong nước thay thế nhập khẩu, giúp các doanh nghiệp sản xuất gốm sứ giảm $15-20%$ chi phí nhiên liệu nung nhờ hạ nhiệt độ thiêu kết vật tư gá lò.

Limitations và Future Research

  1. Giới hạn về quy mô thực nghiệm: Nghiên cứu được tiến hành chủ yếu ở quy mô phòng thí nghiệm (mẻ mẫu $100 - 500\text{ g}$); quá trình khuấy trộn phân tán rắn - lỏng ở quy mô pilot công nghiệp (hàng tấn/mẻ) có thể xuất hiện hiện tượng bất đồng nhất cục bộ về nồng độ $\text{NH}_3$ và gradient $\text{pH}$.
  2. Dao động thành phần địa chất của khoáng tự nhiên: Mẫu kaolin lấy tại thân quặng mỏ Bốt Đỏ (A Lưới) có sự dao động nhỏ về hàm lượng oxit sắt ($\text{Fe}_2\text{O}_3$) và thạch anh tự do tùy thuộc vào vỉa khai thác, đòi hỏi khâu tuyển rửa và phân tích định lượng Keldysh/Rietveld phải được chuẩn hóa thường xuyên.
  3. Chưa khảo sát độ bền mỏi nhiệt dài hạn: Luận án tập trung đánh giá hệ số giãn nở nhiệt tức thời và độ bền sốc nhiệt trong chu kỳ $1-10\text{ lần}$; các thử nghiệm mỏi nhiệt ở quy mô $1000\text{ chu kỳ}$ làm việc liên tục trong môi trường khí lò ăn mòn chưa được thực hiện toàn diện.

Định hướng nghiên cứu tiếp theo (4-5 hướng cụ thể):

  • Phát triển công nghệ ép đùn dẻo (plastic extrusion) chế tạo vật liệu gốm cordierite dạng tổ ong nguyên khối (monolithic honeycomb) có mật độ lỗ $400-600\text{ cpsi}$ dùng làm giá mang xúc tác nano $\text{Pt-Rh/CeO}_2$ khử khí thải xe hơi.
  • Nghiên cứu bổ sung các phụ gia khoáng hóa nano ($\text{B}_2\text{O}_3, \text{TiO}_2, \text{Y}_2\text{O}_3, \text{CeO}_2$) nhằm hạ sâu hơn nữa nhiệt độ thiêu kết xuống $<1150^\circ\text{C}$ và tăng cường độ bền uốn cơ học.
  • Đánh giá chi tiết tính chất điện môi ở dải tần số siêu cao (gigahertz - sóng milimet, $10-60\text{ GHz}$) phục vụ ứng dụng làm đế mạch tích hợp vi sóng (microwave substrate) trong thiết bị viễn thông $5\text{G}/6\text{G}$.
  • Thiết kế hệ thống tự động hóa liên tục quá trình đồng kết tủa phân tán rắn - lỏng ở quy mô tiền công nghiệp.

Tác động và ảnh hưởng

  • Tác động học thuật: Cung cấp nguồn tài liệu tham khảo giá trị cho các chương trình đào tạo sau đại học ngành Kỹ thuật Vật liệu, Hóa học Vô cơ Silicat; dự kiến tạo ra các công bố quốc tế uy tín trên các tạp chí chuyên ngành thuộc danh mục ISI/Scopus (Q1/Q2) như Journal of the European Ceramic Society, Ceramics International, Applied Clay Science.
  • Chuyển đổi công nghiệp vật liệu chịu lửa: Cung cấp giải pháp công nghệ trực tiếp cho các nhà máy gốm sứ lớn (Viglacera, Prime, Gốm sứ Bát Tràng, Minh Long) tự chủ sản xuất con lăn lò nung, bao nung, tấm kê chịu nhiệt cao, giảm phụ thuộc vào sản phẩm nhập khẩu từ Trung Quốc hay châu Âu.
  • Tác động kinh tế - xã hội địa phương: Nâng cao giá trị sử dụng và thương mại của mỏ kaolin A Lưới từ mức bán thô $30-50\text{ USD/tấn}$ lên mức sản phẩm gốm kỹ thuật tinh chế $800-1500\text{ USD/tấn}$, đóng góp vào ngân sách tỉnh Thừa Thiên Huế và giải quyết việc làm cho lao động địa phương.
  • Bảo vệ môi trường: Công nghệ chế tạo cordierite tổ ong từ kaolin mở đường cho việc nội địa hóa các bộ lọc khí thải động cơ diesel và bộ chuyển đổi xúc tác công nghiệp, góp phần giảm thiểu phát thải khí nhà kính và bụi mịn.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận phương pháp luận phân tán rắn - lỏng, kỹ thuật xử lý số liệu nhiễu xạ Rietveld, cơ chế biến tính khoáng sét và quy trình kích hoạt cơ hóa.
  • Các nhà khoa học và giảng viên chuyên ngành Vật liệu: Có thêm mô hình thực nghiệm chuẩn xác về động học pha hệ $\text{MgO-Al}_2\text{O}_3\text{-SiO}_2$ để phát triển các bài giảng và đề tài nghiên cứu chuyên sâu.
  • Kỹ sư R&D tại các doanh nghiệp gốm sứ - vật liệu cách điện: Nắm vững công thức phối liệu và thông số thiêu kết tối ưu ($1200-1250^\circ\text{C}$) để ứng dụng vào dây chuyền sản xuất con lăn lò nung nhanh, bugi đánh lửa, sứ cách điện cao thế.
  • Cơ quan quản lý tài nguyên và hoạch định chính sách: Có căn cứ khoa học vững chắc để quy hoạch khai thác hợp lý mỏ kaolin Bốt Đỏ (A Lưới), cấm xuất khẩu khoáng sản thô chưa qua chế biến sâu, định hướng phát triển công nghiệp vật liệu kỹ thuật cao.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết phản ứng pha rắn khuếch tán cation Jander - Wagner - Schmalzried trong môi trường khoáng sét tự nhiên. Luận án đã chứng minh rằng: bằng cách tạo lớp phủ tiền chất hydroxit $\text{Mg(OH)}_2$ và $\text{Al(OH)}_3$ cấp độ nano phân tán trực tiếp trên mạng phiến kaolinite, cự ly khuếch tán phản ứng được thu hẹp từ $10^4\text{ \AA}$ (cơ học) xuống phạm vi kích thước mắt lưới tinh thể ($<10\text{ \AA}$), tạo điều kiện cho phản ứng pha rắn xảy ra nhanh chóng ở trạng thái vô định hình hoạt tính, chuyển hóa trực tiếp thành đơn pha $\alpha$-cordierite tại $1200^\circ\text{C}$ mà không qua vùng nóng chảy không tương hợp.

2. Tính đổi mới trong phương pháp luận nghiên cứu khi so sánh với ít nhất hai công trình quốc tế?

  • So với công trình của S. Kim và cộng sự (2002) (dùng phương pháp gốm truyền thống, nghiền bi 32 giờ nhưng nung $1350^\circ\text{C}$ vẫn còn spinel tạp, cần tới $1400^\circ\text{C}$ mới đơn pha), phương pháp phân tán rắn - lỏng của luận án kết hợp nghiền kích hoạt 180 phút đã hạ nhiệt độ đơn pha xuống $1200^\circ\text{C}$ (giảm $200^\circ\text{C}$).
  • So với công trình của M. Einarsrud và cộng sự (2001) (dùng sol-gel alkoxide $\text{TEOS/ASB}$ đắt tiền và độc hại), phương pháp của luận án sử dụng nguyên liệu kaolin tự nhiên rẻ tiền và dung dịch muối vô cơ đơn giản, môi trường nước thân thiện sinh thái, dễ dàng mở rộng sản xuất quy mô lớn.

3. Phát hiện bất ngờ nhất thu được từ số liệu thực nghiệm là gì?

Phát hiện bất ngờ nhất là mối tương quan tuyến tính hoàn hảo ($R^2 > 0,99$) giữa hàm lượng mullite bổ sung và độ chịu lửa cũng như hệ số giãn nở nhiệt của composite MC, bất chấp sự hiện diện của một lượng nhỏ pha thủy tinh silicat hình thành trong quá trình nung thiêu kết. Điều này khẳng định cấu trúc khung tinh thể đan xen giữa mullite và cordierite chi phối hoàn toàn ứng xử nhiệt động lực học của vật liệu mà không bị hiện tượng tập trung ứng suất tại ranh giới pha gây phá hủy sớm.

4. Luận án có cung cấp quy trình tái lập thực nghiệm (replication protocol) chi tiết không?

Có. Luận án cung cấp đầy đủ và chi tiết toàn bộ quy trình: từ tọa độ lấy mẫu mỏ Bốt Đỏ, quy trình tuyển rửa qua sàng ướt, nồng độ mol các muối $\text{MgCl}_2, \text{AlCl}_3$, tốc độ nhỏ giọt dung dịch $\text{NH}_3$, điểm kiểm soát $\text{pH} = 9,5 - 10,0$, chế độ nghiền bi (tỷ lệ bi/vật liệu/nước, tốc độ quay, thời gian), áp lực ép tạo hình ($200\text{ MPa}$), đến giản đồ nhiệt nung chi tiết ($5^\circ\text{C/phút}$, lưu nhiệt $180\text{ phút}$ tại đỉnh nhiệt độ). Mọi phòng thí nghiệm vật liệu silicate đều có thể tái lập chính xác các kết quả này.

5. Chương trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?

Lộ trình 10 năm được xác lập qua 3 giai đoạn:

  • Giai đoạn 1 (Năm 1-3): Hoàn thiện công nghệ chế tạo gốm cordierite tổ ong (honeycomb) và tối ưu hóa hệ xúc tác chuyển hóa khí thải động cơ.
  • Giai đoạn 2 (Năm 4-6): Nghiên cứu chế tạo gốm composite cordierite - mullite - zirconia ($\text{ZrO}_2$) độ bền cơ học cao ứng dụng làm con lăn lò nung công nghiệp siêu trường siêu trọng.
  • Giai đoạn 3 (Năm 7-10): Phát triển vật liệu gốm điện môi cordierite biến tính ứng dụng trong công nghệ đóng gói vi điện tử và viễn thông tần số siêu cao ($5\text{G}/6\text{G}$).

Kết luận

  1. Khẳng định tính khả thi vượt trội: Đã thiết lập thành công cơ sở khoa học và công nghệ tổng hợp gốm cordierite và composite mullite - cordierite chất lượng cao từ nguồn khoáng kaolin A Lưới (Thừa Thiên Huế) có hàm lượng $\text{Al}_2\text{O}_3$ thấp.
  2. Làm chủ phương pháp phân tán rắn - lỏng: Xác định chính xác các điều kiện công nghệ tối ưu: tỷ lệ mol $\text{NH}_3/\text{Al}^{3+} \ge 3,2$; $\text{NH}_3/\text{Mg}^{2+} = 2,4 - 2,6$; kiểm soát $\text{pH}$ huyền phù tạo precursor PA đồng nhất cấp phân tử.
  3. Hạ nhiệt độ thiêu kết tạo pha: Kết hợp nghiền cơ hóa $180\text{ phút}$ đã hạ nhiệt độ tạo đơn pha $\alpha$-cordierite xuống $1200^\circ\text{C}$ (thấp hơn $150-200^\circ\text{C}$ so với phương pháp gốm truyền thống quốc tế).
  4. Đạt chuẩn kỹ thuật gốm cao cấp: Gốm cordierite tổng hợp đạt khối lượng thể tích $2,58\text{ g/cm}^3$, $\alpha_{25-1000^\circ\text{C}} = 2,45 \times 10^{-6}\text{ K}^{-1}$, hằng số điện môi $\varepsilon = 5,42$, tổn thất điện môi $\text{tg}\delta = 1,2 \times 10^{-3}$, tương đương sản phẩm của các tập đoàn gốm kỹ thuật hàng đầu thế giới (Ferro-Ceramic Grinding Inc., Morgan Advanced Ceramics).
  5. Chế tạo thành công Composite MC: Làm chủ công nghệ chế tạo composite mullite - cordierite với độ chịu lửa linh hoạt từ $1380^\circ\text{C}$ đến $>1700^\circ\text{C}$ và hệ số giãn nở nhiệt từ $(2,45 - 5,25) \times 10^{-6}\text{ K}^{-1}$ theo quan hệ tuyến tính chặt chẽ.
  6. Mở ra ba dòng nghiên cứu mới: (1) Vật liệu mang xúc tác tổ ong bảo vệ môi trường, (2) Vật liệu đế mạch vi điện tử cao tần, (3) Vật liệu chịu lửa bền sốc nhiệt siêu nhanh cho công nghiệp luyện kim và gốm sứ hiện đại.
