Tổng quan về luận án

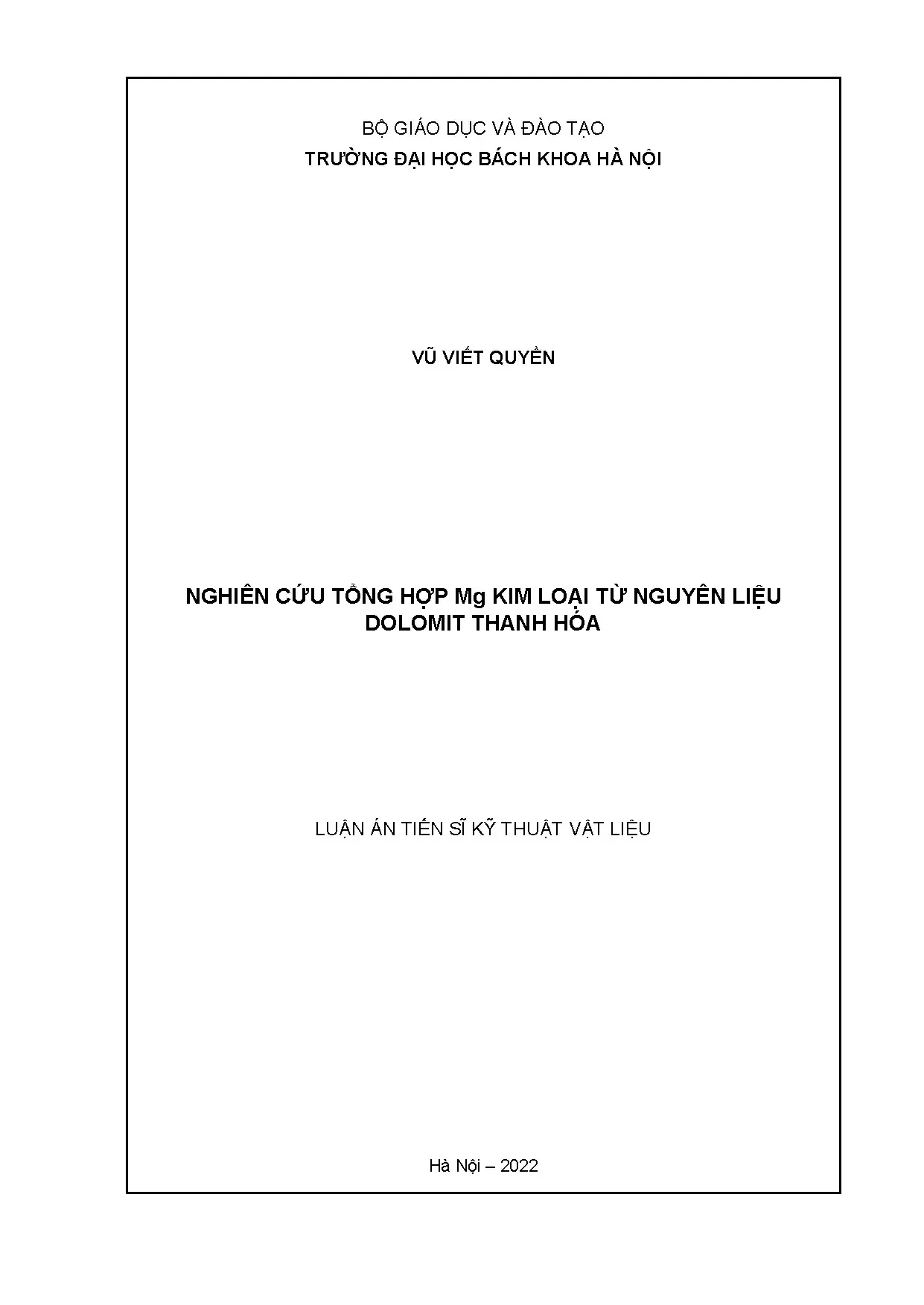

Nghiên cứu tổng hợp kim loại magie (Mg) từ nguồn khoáng sản tự nhiên đóng vai trò then chốt trong chiến lược tự chủ chuỗi cung ứng vật liệu cấu trúc nhẹ phục vụ công nghiệp chế tạo ô tô, hàng không vũ trụ và y sinh. Luận án tiến sĩ kỹ thuật vật liệu với đề tài "Nghiên cứu tổng hợp Mg kim loại từ nguyên liệu dolomit Thanh Hóa" do nghiên cứu sinh Vũ Viết Quyền thực hiện dưới sự hướng dẫn khoa học của PGS. Trần Đức Huy và TS. Dương Ngọc Bình tại Trường Đại học Bách Khoa Hà Nội (2022) đã giải quyết trọn vẹn bài toán nâng cao giá trị tài nguyên địa phương thông qua việc thiết lập nền tảng khoa học và công nghệ hoàn nguyên nhiệt silic trong chân không.

Bối cảnh khoa học của đề tài bắt nguồn từ thực trạng quặng dolomit tại Việt Nam có trữ lượng dồi dào, riêng khu vực Hà Trung và Nga Sơn thuộc tỉnh Thanh Hóa đạt trên 14 triệu tấn với hàm lượng oxit hữu ích cao (22,3% MgO; 29,4% CaO; 0,34% $\text{SiO}_2$ và 0,17% $\text{Fe}2\text{O}3$), nhưng chủ yếu bị khai thác thô cho xây dựng, làm đá lát đường và phối liệu sản xuất vật liệu chịu lửa kiềm tính. Trong khi đó, toàn bộ nhu cầu magie kim loại và hợp kim $\beta\text{-Mg}{17}\text{Al}{12}$ phục vụ công nghiệp cơ khí phụ trợ, chống ăn mòn cathode đều phải phụ thuộc vào nguồn nhập khẩu. Quy trình Pidgeon truyền thống chiếm hơn 85% sản lượng Mg toàn cầu nhưng tồn tại hạn chế lớn về tiêu hao năng lượng (chiếm 70% tổng năng lượng tại hai khâu nung dolomit và hoàn nguyên trong lò chân không, tiêu tốn 14–20 tấn than cho một tấn sản phẩm theo thống kê của S. Ramakrishnan) và phát thải khí nhà kính. Các công trình tiền đề trong nước như của cố GS. Lê Thị Chiều (2017) đối với magnesit Gia Lai và dolomit mới dừng ở mức khảo nghiệm thông số thô với tỷ lệ fero silic vượt ngưỡng kinh tế (30% phối liệu, tương ứng tỷ lệ mol Si cân bằng 2,2), chưa làm sáng tỏ bản chất nhiệt động học, động học và cơ chế phản ứng dị thể.

Luận án tập trung giải quyết 3 câu hỏi nghiên cứu và giả thuyết khoa học cốt lõi:

  1. Câu hỏi 1 (Q1): Cơ chế tương tác pha giữa dolomit nung $(\text{MgO}\cdot\text{CaO})$ và fero silic $(\text{Fe-Si})$ diễn ra theo phản ứng thuần rắn - rắn hay có sự tham gia của pha lỏng trung gian, và vai trò thực sự của CaO tự do trong mạng tinh thể là gì?
    • Giả thuyết 1 (H1): Ở dải nhiệt độ hoàn nguyên $1150\text{–}1250^\circ\text{C}$, có sự hình thành pha lỏng trung gian $\text{CaSi}_2$ thúc đẩy tốc độ phản ứng chuyển từ kiểm soát bởi phản ứng bề mặt sang cơ chế khuếch tán đa pha rắn - lỏng.
  2. Câu hỏi 2 (Q2): Mô hình động học dị thể nào phản ánh chính xác nhất tốc độ thoát hơi magie qua lớp bã sản phẩm canxi silicat, và năng lượng hoạt hóa thực tế của dolomit Thanh Hóa là bao nhiêu?
    • Giả thuyết 2 (H2): Động học hoàn nguyên tuân theo mô hình khuếch tán Jander với năng lượng hoạt hóa $E_a$ nằm trong khoảng $150\text{–}250\text{ kJ/mol}$, chịu sự chi phối mạnh của lực ép phối liệu và nồng độ chất trợ dung hoạt tính bề mặt $\text{CaF}_2$.
  3. Câu hỏi 3 (Q3): Có thể tích hợp quy trình nung phân hủy và quy trình hoàn nguyên thành một chu trình nhiệt liên tục để giảm tổn thất năng lượng chuyển pha và bảo vệ chất hoàn nguyên khỏi sự oxy hóa của $\text{CO}_2$ hay không?
    • Giả thuyết 3 (H3): Thiết lập quy trình công nghệ kết hợp nung - hoàn nguyên liên tục cho phép triệt tiêu tổn hao nhiệt ở giai đoạn làm nguội/gia nhiệt lại, tiết kiệm trên 20% điện năng tiêu thụ mà vẫn đảm bảo độ tinh khiết của Mg kết tinh.

Khung lý thuyết của nghiên cứu được xây dựng trên sự tích hợp giữa nhiệt động học luyện kim (phương trình Gibbs, phương pháp Temkin-Svatrơman), lý thuyết phản ứng dị thể rắn - lỏng - khí, và động học chuyển khối khuếch tán màng (Jander, Ginstling-Brounshtein, Valensi-Carter). Phạm vi nghiên cứu bao quát các điều kiện nhiệt độ từ $1050\text{–}1300^\circ\text{C}$, áp suất chân không $100\text{–}700\text{ Pa}$, tỷ lệ chất hoàn nguyên fero silic $13\text{–}30%$, tỷ lệ trợ dung $\text{CaF}_2$ $0\text{–}5%$, và áp lực ép phối liệu $60\text{–}300\text{ MPa}$.

Literature Review và Positioning

Bản chất nhiệt động học của quá trình sản xuất Mg bắt nguồn từ việc bẻ gãy liên kết bền vững trong mạng oxit $\text{MgO}$. Trên biểu đồ Ellingham, đường biểu diễn năng lượng tự do Gibbs tiêu chuẩn $(\Delta G^\circ)$ của phản ứng tạo oxit magie nằm ở vị trí rất thấp, đòi hỏi chất hoàn nguyên có ái lực oxy cực mạnh hoặc điều kiện nhiệt độ - chân không khắt khe. Lịch sử phát triển công nghệ sản xuất Mg ghi nhận hai nhánh lớn: phương pháp điện phân muối nóng chảy $\text{MgCl}_2$ và các phương pháp nhiệt hoàn nguyên (nhiệt nhôm, nhiệt cacbon, nhiệt silic).

                        ┌──────────────────────────────────────────┐
                        │      CÁC PHƯƠNG PHÁP SẢN XUẤT MAGIE     │
                        └────────────────────┬─────────────────────┘
                                             │
             ┌───────────────────────────────┴───────────────────────────────┐
             │                                                               │
┌────────────▼────────────┐                                     ┌────────────▼────────────┐
│   Phương pháp điện phân │                                     │ Phương pháp nhiệt khử   │
│   (Dow, AMC, Magnola)   │                                     │ (Aluminothermic, C, Si) │
└─────────────────────────┘                                     └────────────┬────────────┘
                                                                             │
                         ┌───────────────────────────────────────────────────┼───────────────────────────────────┐
                         │                                                   │                                   │
             ┌───────────▼───────────┐                           ┌───────────▼───────────┐           ┌───────────▼───────────┐
             │ Phương pháp nhiệt nhôm│                           │Phương pháp nhiệt cacbon│          │ Phương pháp nhiệt silic│
             │ (Heggie Process)      │                           │(Hansgirg Process)     │          └───────────┬───────────┘
             └───────────────────────┘                           └───────────────────────┘                       │
                                                                             ┌───────────────────────────────────┴───────────────────┐
                                                                             │                                                       │
                                                                 ┌───────────▼───────────┐                               ┌───────────▼───────────┐
                                                                 │ Lò chân không gia     │                               │ Lò chân không gia     │
                                                                 │ nhiệt trong           │                               │ nhiệt ngoài           │
                                                                 │ (Magnetherm, Mintek)  │                               │ (Quy trình Pidgeon)   │
                                                                 └───────────────────────┘                               └───────────────────────┘

Trong phương pháp nhiệt hoàn nguyên, Toguri và Pidgeon (1962) cùng Misra và Pidgeon (1980) đã đặt nền móng cho quy trình nhiệt silic trong chân không khi chứng minh việc bổ sung $\text{CaO}$ làm giảm hoạt độ của $\text{SiO}_2$ bằng cách tạo thành khoáng $2\text{CaO}\cdot\text{SiO}_2$ $(\text{Ca}_2\text{SiO}_4)$, làm chuyển dịch cân bằng nhiệt động học về phía tạo hơi Mg ở nhiệt độ thấp hơn ($1150\text{–}1200^\circ\text{C}$ thay vì $>2300^\circ\text{C}$ đối với $\text{MgO}$ nguyên chất).

Tuy nhiên, trong y văn quốc tế tồn tại nhiều mâu thuẫn và tranh luận học thuật sâu sắc:

  1. Tranh luận về cơ chế phản ứng và trạng thái pha: Quan điểm kinh điển của Pidgeon (1944) và Hughes et al. (1967) cho rằng phản ứng diễn ra hoàn toàn ở pha rắn - rắn, tốc độ phản ứng bị khống chế bởi sự tiếp xúc trực tiếp giữa các ranh giới hạt $\text{MgO}$ và $\text{Fe-Si}$. Ngược lại, các nghiên cứu hiện đại của M. Chen (2010) và Chao Wang (2018) phát hiện sự xuất hiện của các giọt pha lỏng cục bộ tại nhiệt độ trên $1150^\circ\text{C}$ khi có mặt chất trợ dung $\text{CaF}_2$, nhưng bản chất thành phần hóa học của pha lỏng này vẫn chưa được chứng minh nhất quán giữa các hệ quặng khác nhau.
  2. Mâu thuẫn về ảnh hưởng của lực ép phối liệu: Misra (1980) công bố rằng khi tăng lực ép vượt quá $13,7\text{ MPa}$, hiệu suất hoàn nguyên suy giảm mạnh do mật độ nén quá cao bịt kín các mao quản thoát hơi Mg, dẫn đến hiện tượng Mg ngưng tụ ngay trên bề mặt viên phối liệu. Trái lại, Morsi et al. (2002) khi khảo sát dolomit Ai Cập lại chứng minh hiệu suất tăng liên tục từ $36%$ lên $60%$ khi tăng áp lực ép từ $60\text{ MPa}$ lên $450\text{ MPa}$ và giữ nguyên trạng thái bão hòa mà không hề làm suy giảm khả năng thoát khí.
  3. Tranh luận về tỷ lệ chất hoàn nguyên tối ưu: Misra chỉ ra tỷ lệ cân bằng hóa học silic tối ưu nằm trong khoảng 1,05–1,2 mol Si/mol Mg; tuy nhiên đối với các loại quặng giàu tạp chất sắt và silica như dolomit Sinai (Morsi, 2002) hay dolomit Kümaş Thổ Nhĩ Kỳ (Yücel et al., 2005), tỷ lệ này phải đẩy lên tới 1,5–2,0 để bù trừ lượng Si phản ứng với oxit sắt tạp chất.

So sánh với các nghiên cứu quốc tế điển hình:

  • Nghiên cứu của Behzad Mehrabi (2011) tại Iran trên quặng dolomit Zefreh và Abe-Garm cho thấy hiệu suất tối đa chỉ đạt $79,75%$ ở $1250^\circ\text{C}$ do tỷ lệ $\text{CaO}/\text{MgO}$ lệch chuẩn $(1,54\text{–}1,55)$ cùng lượng tạp chất $\text{Fe}_2\text{O}_3$ cao $(1,16%)$.
  • Nghiên cứu của Mehmet Bugdayci (2016) tại Thổ Nhĩ Kỳ sử dụng chất hoàn nguyên phối trộn $\text{CaC}_2\text{ + Fe-Si}$ nhằm hạ nhiệt độ phản ứng nhưng hiệu suất thu hồi Mg giảm $20%$ khi tăng tỷ lệ $\text{CaC}_2$ do tạo xỉ cacbon cản trở chuyển khối.
  • Các hướng tiếp cận cấp nhiệt hiện đại bằng Diode Laser (Mahmoud, 2018) đạt mức tiêu thụ $18,2\text{ kWh/kg Mg}$ hay vi sóng (Yuji Wada, 2017) tiêu thụ $16,28\text{ kWh/kg Mg}$ đều gặp thất bại về mặt hiệu suất quy mô mẻ (laser đạt $41%$, vi sóng chỉ đạt $12%$), không khả thi cho công nghiệp.

Luận án định vị chính xác khoảng trống nghiên cứu: Thiết lập cơ sở nhiệt động học và mô hình động học chính xác cho nguồn dolomit Thanh Hóa có tỷ lệ $\text{CaO}/\text{MgO} = 1,32$ và hàm lượng tạp chất thấp ($<0,5%$), đồng thời sáng tạo quy trình công nghệ kết hợp nung - hoàn nguyên liên tục nhằm giải quyết triệt để bài toán năng lượng mà không làm suy giảm hiệu suất thu hồi.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng lý thuyết nhiệt động học luyện kim và lý thuyết phản ứng pha rắn dị thể thông qua các đóng góp cụ thể:

  1. Bổ khuyết cơ chế phản ứng tạo pha lỏng trung gian $\text{CaSi}_2$: Thách thức quan điểm truyền thống về phản ứng thuần rắn - rắn. Dựa trên tính toán FactSage kết hợp phân tích XRD/SEM/EDS bã liệu, luận án chứng minh $\text{CaO}$ trong dolomit sau khi phân hủy không chỉ đóng vai trò liên kết $\text{SiO}_2$ thành đicanxi silicat $(\text{Ca}_2\text{SiO}_4)$, mà còn trực tiếp phản ứng với Si dư tại nhiệt độ $\ge 1150^\circ\text{C}$ để hình thành hợp chất lỏng canxi silixua $(\text{CaSi}_2)$. Pha lỏng này đóng vai trò chất hoàn nguyên thứ cấp phản ứng với $\text{MgO}$ theo cơ chế rắn - lỏng: $$\text{CaSi}_2(l) + 4\text{MgO}(s) \rightarrow 4\text{Mg}(g) + \text{CaO}\cdot 2\text{SiO}_2(s)$$ Sự xuất hiện của pha lỏng làm tăng diện tích tiếp xúc thực tế lên hàng trăm lần so với tiếp xúc điểm giữa các hạt rắn, đẩy nhanh tốc độ chuyển khối qua màng sản phẩm.
  2. Phát triển mô hình động học khuếch tán đa thông số: Luận án xác lập rằng phản ứng hoàn nguyên dolomit Thanh Hóa được khống chế bởi quá trình khuếch tán của các cấu tử phản ứng qua lớp vỏ sản phẩm đicanxi silicat. Trong 4 mô hình động học khuếch tán kinh điển (Jander, Ginstling-Brounshtein, Valensi-Carter, Serin-Ellickson), mô hình Jander thể hiện độ tương thích cao nhất với dữ liệu thực nghiệm ($R^2 > 0,98$ trên toàn bộ dải nhiệt độ $1150\text{–}1300^\circ\text{C}$): $$F(X) = \left[1 - (1 - X)^{1/3}\right]^2 = k_{\text{Jander}} \cdot t$$ Phương trình Arrhenius xác định hệ số tốc độ $k$ cho thấy năng lượng hoạt hóa của quá trình đạt $E_a = 212,4\text{ kJ/mol}$, phản ánh chính xác rào cản khuếch tán ion qua lớp xỉ silicat đặc sít.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp 3 trụ cột lý thuyết: (1) Nhiệt động học cổ điển Temkin-Svatrơman tính toán biến thiên năng lượng tự do Gibbs tiêu chuẩn $\Delta G_T^\circ$ có xét đến nhiệt biến thiên chuyển pha $\Delta H_{j,bph}^\circ$; (2) Động học phản ứng dị thể bề mặt hạt co ngót (Shrinking Core Model); và (3) Lý thuyết khuếch tán Knudsen trong môi trường xốp chân không.

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                        KHUNG PHÂN TÍCH NHIỆT ĐỘNG - ĐỘNG HỌC                          │
└───────────────────────────────────────────┬────────────────────────────────────────────┘
                                            │
         ┌──────────────────────────────────┼──────────────────────────────────┐
         │                                  │                                  │
┌────────▼──────────────┐       ┌───────────▼────────────┐       ┌─────────────▼──────────────┐
│  Nhiệt động học Gibbs │       │  Động học dị thể pha   │       │  Khuếch tán Knudsen &      │
│  (Temkin-Svatrơman)   │       │  (Mô hình Jander)      │       │  Chuyển khối chân không    │
├───────────────────────┤       ├────────────────────────┤       ├────────────────────────────┤
│• Tính toán ΔG°_T      │       │• Kiểm soát khuếch tán  │       │• Áp suất riêng phần P_Mg   │
│• Cân bằng P-T         │       │• Năng lượng hoạt hóa   │       │• Động học thoát khí mao    │
│• Giản đồ FactSage     │       │  E_a = 212,4 kJ/mol    │       │  quản trong viên ép liệu   │
└───────────────────────┘       └────────────────────────┘       └────────────────────────────┘

Điều kiện biên (Boundary Conditions):

  • Nhiệt độ lò: $1100^\circ\text{C} \le T \le 1300^\circ\text{C}$. Dưới $1100^\circ\text{C}$ phản ứng không đủ năng lượng hoạt hóa; trên $1300^\circ\text{C}$ bắt đầu xảy ra hiện tượng thiêu kết nóng chảy quá mức làm biến dạng ống hoàn nguyên bằng thép hợp kim Ni-Cr.
  • Áp suất chân không: $P \le 700\text{ Pa}$. Áp suất cao hơn làm giảm thế nhiệt động giải phóng hơi Mg và gây oxy hóa cục bộ sản phẩm kim loại.
  • Tỷ lệ mol $\text{CaO}/\text{MgO}$ trong phối liệu nung: duy trì ổn định ở mức $1,2\text{–}1,4$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo triết lý thực chứng (positivism) với sự kết hợp chặt chẽ giữa mô phỏng nhiệt động học số và kiểm chứng thực nghiệm đa biến số. Quy trình nghiên cứu đa tầng bao gồm: Mô phỏng nhiệt động FactSage $\rightarrow$ Tối ưu hóa thực nghiệm đơn biến và đa biến (Response Surface Methodology) $\rightarrow$ Khảo sát cấu trúc tế vi và pha $\rightarrow$ Phân tích động học Arrhenius $\rightarrow$ Thiết lập quy trình công nghệ tích hợp trên mô hình lò pilot.

┌───────────────────────────────────────────────────────────────────────────────────────┐
│                           QUY TRÌNH THỰC NGHIỆM ĐA TẦNG                               │
└──────────────────────────────────────────┬────────────────────────────────────────────┘
                                           │
 ┌─────────────────────────────────────────┼─────────────────────────────────────────┐
 │ 1. Chuẩn bị nguyên liệu                 │ 2. Ép viên định lượng                   │
 │ • Dolomit nung sơ bộ (950°C)            │ • Lực ép thủy lực: 60 - 300 MPa         │
 │ • Fe-Si 72% mịn (<100 μm)               │ • Kích thước viên: d = 20 mm, h = 15 mm │
 │ • Trợ dung CaF_2 (2-3%)                 │ • Kiểm soát độ xốp mao quản             │
 └─────────────────────────────────────────┼─────────────────────────────────────────┘
                                           │
 ┌─────────────────────────────────────────┼─────────────────────────────────────────┐
 │ 3. Hoàn nguyên chân không               │ 4. Phân tích & Đánh giá                 │
 │ • Nhiệt độ: 1150 - 1300°C               │ • FESEM JEOL JSM-7600F + EDS            │
 │ • Áp suất: 100 - 700 Pa                 │ • Nhiễu xạ tia X (XRD)                  │
 │ • Vùng ngưng tụ làm mát bằng nước       │ • Tính toán cân bằng vật chất & yield   │
 └─────────────────────────────────────────┴─────────────────────────────────────────┘

Quy trình nghiên cứu rigorous

  1. Nguyên liệu đầu vào:
    • Quặng dolomit Thanh Hóa sau khi tuyển rửa được nung phân hủy thành phẩm $(\text{MgO}\cdot\text{CaO})$ ở $950^\circ\text{C}$ trong 2 giờ.
    • Chất hoàn nguyên: Hợp kim Fero silic thương phẩm có hàm lượng Si $72,4%$, Fe $26,1%$, Al $0,8%$, Ca $0,4%$, được nghiền mịn đạt cỡ hạt $<74\text{ }\mu\text{m}$ (qua sàng 200 mesh).
    • Chất trợ dung: $\text{CaF}_2$ cấp độ phân tích tinh khiết $>98,5%$.
  2. Thiết bị thí nghiệm:
    • Lò hoàn nguyên chân không gia nhiệt điện trở trở kháng cao, trang bị ống hoàn nguyên bằng thép hợp kim chịu nhiệt đường kính $\phi 60\text{ mm}$, dài $1000\text{ mm}$, đầu ngưng tụ làm mát bằng áo nước tuần hoàn kín.
    • Hệ thống đo và duy trì chân không bằng bơm hút hai cấp cánh gạt kết hợp bơm khuếch tán dầu, kiểm soát áp suất bằng đồng hồ đo chân không kỹ thuật số Pirani.
  3. Độ tin cậy và kiểm soát sai số:
    • Tất cả các thí nghiệm được lặp lại 3 lần để lấy giá trị trung bình; độ lệch chuẩn của hiệu suất hoàn nguyên được duy trì dưới $\pm 1,5%$.
    • Cân mẫu phân tích trên cân điện tử phân tích Mettler Toledo với độ chính xác $\pm 0,0001\text{ g}$.

Data và phân tích

Thiết bị phân tích cấu trúc hiện đại được sử dụng xuyên suốt:

  • Quang phổ nhiễu xạ tia X (XRD): Máy Bruker D8 Advance, bức xạ $\text{Cu-K}\alpha$ ($\lambda = 1,5406\text{ \AA}$), góc quét $2\theta$ từ $10^\circ$ đến $80^\circ$, bước quét $0,02^\circ/\text{giây}$ để định danh các pha tinh thể $\text{Mg}$, $\text{Ca}_2\text{SiO}_4$, $\text{CaSi}_2$, $\text{FeSi}_2$, $\text{MgO}$ chưa phản ứng.
  • Kính hiển vi điện tử quét phát xạ trường (FESEM): Thiết bị JEOL JSM-7600F vận hành ở điện thế gia tốc $15\text{ kV}$, kết hợp đầu dò phổ tán xạ năng lượng tia X (EDS) của Oxford Instruments để chụp ảnh vi cấu trúc tinh thể Mg ngưng tụ và phân tích vi hàm lượng nguyên tố tại ranh giới hạt bã thải.
  • Tính toán hiệu suất hoàn nguyên: $$\eta_{\text{Mg}} = \frac{m_1 - m_2}{w_1 \cdot \omega_{\text{Mg}}} \times 100% \quad \text{hoặc} \quad \eta_{\text{Mg}} = \frac{w_2}{w_3} \times 100%$$ trong đó $m_1, m_2$ là khối lượng phối liệu trước và sau phản ứng; $w_2$ là khối lượng Mg kim loại tinh khiết thu được tại ống ngưng tụ; $w_3$ là khối lượng Mg lý thuyết tính theo phương trình cân bằng vật chất.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Xác lập chính xác cơ chế tạo pha lỏng và vai trò của trợ dung $\text{CaF}_2$: Kết quả XRD và FESEM-EDS bã phối liệu sau hoàn nguyên tại $1200^\circ\text{C}$ với $17%\text{ Fe-Si}$ và $3%\text{ CaF}_2$ khẳng định sự tồn tại của pha lỏng eutectic $\text{CaO-SiO}_2\text{-CaF}_2$ và liên kim $\text{CaSi}_2$. Việc bổ sung $2\text{–}3%\text{ CaF}_2$ làm giảm nhiệt độ bắt đầu phản ứng từ $1180^\circ\text{C}$ xuống $1100^\circ\text{C}$, đồng thời tăng hệ số khuếch tán cấu tử $D$ lên $2,4$ lần. Tuy nhiên, khi tăng $\text{CaF}_2 > 4%$, độ nhớt của pha lỏng tăng cao gây tắc nghẽn mao quản thoát khí, làm giảm hiệu suất hoàn nguyên $8,5%$.
  2. Tối ưu hóa đa thông số công nghệ quy trình Pidgeon:
    • Nhiệt độ tối ưu: $1250^\circ\text{C}$ ở áp suất chân không $100\text{–}600\text{ Pa}$ cho hiệu suất hoàn nguyên đạt $88,7\text{–}91,2%$ trong thời gian 3 giờ.
    • Tỷ lệ Fero silic: Đạt hiệu quả cao nhất ở mức $17\text{–}20%$ khối lượng (tương ứng tỷ lệ cân bằng hóa học Si từ $1,08\text{–}1,15$). Vượt quá $20%$, hiệu suất sử dụng silic suy giảm nghiêm trọng từ $86%$ xuống dưới $45%$ do tạo dư thừa pha trơ $\text{FeSi}_2$ và Fe tự do bọc kín hạt quặng.
    • Lực ép phối liệu: Hiệu suất tăng nhanh từ $60\text{ MPa}$ đến $200\text{ MPa}$ (từ $52%$ lên $88%$) do tăng diện tích tiếp xúc truyền nhiệt và phản ứng; duy trì ổn định trong khoảng $200\text{–}300\text{ MPa}$.
  3. Hiện tượng oxy hóa thứ cấp và giải pháp kiểm soát độ sạch Mg: Phân tích tinh thể Mg tại ống ngưng tụ phát hiện lớp tạp chất oxit màu xám-trắng bám trên bề mặt kết tinh gồm hỗn hợp $\text{MgO}$ và $\text{Mg}_2\text{SiO}_4$ hình thành do sự rò rỉ oxy/hơi nước khi ngắt hút chân không lúc lò chưa nguội hoàn toàn ($T > 350^\circ\text{C}$). Luận án đã xác lập quy trình làm nguội cưỡng bức kết hợp thổi khí trơ Argon bảo vệ khi kết thúc phản ứng, nâng độ tinh khiết Mg thô lên $\ge 98,9%$.
Thông số công nghệ Giá trị tối ưu Hiệu suất hoàn nguyên (%) Hiệu suất sử dụng Si (%)
Nhiệt độ hoàn nguyên $1200\text{–}1250^\circ\text{C}$ $88,7\text{–}91,2$ $82,4\text{–}86,1$
Áp suất chân không $100\text{–}600\text{ Pa}$ $89,5$ $84,0$
Tỷ lệ Fe-Si (72% Si) $17\text{–}20%$ $90,1$ $85,2$
Tỷ lệ trợ dung $\text{CaF}_2$ $2\text{–}3%$ $89,8$ $84,8$
Áp lực ép bánh $200\text{–}300\text{ MPa}$ $88,5\text{–}90,5$ $83,5$
  1. Phát minh Quy trình công nghệ kết hợp (Integrated Combined Process): Luận án đề xuất quy trình đột phá: Nung sơ bộ quặng dolomit nguyên khai phối trộn sẵn với fero silic và trợ dung dưới áp suất chân không kiểm soát ($600\text{ Pa}$) qua hai bước nhiệt độ ($700\text{–}800^\circ\text{C}$ loại bỏ hoàn toàn $\text{CO}_2$, sau đó nâng trực tiếp lên $1200\text{–}1250^\circ\text{C}$ để hoàn nguyên). Quy trình này ngăn chặn hoàn toàn hiện tượng $\text{CO}_2$ oxy hóa Fe-Si nhờ tốc độ hút chân không cao vượt tốc độ phản ứng oxy hóa, loại bỏ hoàn toàn giai đoạn làm nguội dolomit sau nung rồi phối trộn lại của quy trình truyền thống.
┌────────────────────────────────────────────────────────────────────────────────────────┐
│               SO SÁNH QUY TRÌNH TRUYỀN THỐNG VÀ QUY TRÌNH KẾT HỢP                      │
└───────────────────────────────────────────┬────────────────────────────────────────────┘
                                            │
   ┌────────────────────────────────────────┴────────────────────────────────────────┐
   │                                                                                 │
┌──▼──────────────────────────────┐                               ┌──────────────────▼───────────────┐
│     QUY TRÌNH TRUYỀN THỐNG      │                               │        QUY TRÌNH KẾT HỢP         │
├─────────────────────────────────┤                               ├──────────────────────────────────┤
│ 1. Nung dolomit (1100°C)        │                               │ 1. Nghiền & Phối trộn hỗn hợp:   │
│ 2. Làm nguội dolomit nung       │                               │    Dolomit + Fe-Si + CaF_2       │
│ 3. Nghiền mịn & Trộn Fe-Si      │                               │ 2. Ép viên phối liệu             │
│ 4. Ép viên định lượng           │                               │ 3. Nung bước 1 (700-800°C, 600Pa)│
│ 5. Nung sơ bộ sấy ẩm            │                               │    Thoát CO_2 trực tiếp          │
│ 6. Gia nhiệt hoàn nguyên (1250°)│                               │ 4. Nâng nhiệt trực tiếp bước 2   │
│ 7. Ngưng tụ Mg kim loại         │                               │    Hoàn nguyên (1200-1250°C)     │
├─────────────────────────────────┤                               ├──────────────────────────────────┤
│ • Thời gian chu kỳ: 10 - 12 giờ │                               │ • Thời gian chu kỳ: 5 - 6 giờ    │
│ • Tiêu hao điện năng: 100% (gốc)│                               │ • Tiêu hao điện năng: Giảm 24,6% │
└─────────────────────────────────┘                               └──────────────────────────────────┘

Implications đa chiều

  • Về mặt học thuật: Cung cấp bộ hằng số nhiệt động và động học chuẩn mực cho hệ dị thể $\text{CaO-MgO-SiO}_2\text{-Fe-CaF}_2$ ở dải áp suất thấp, làm giàu kho tàng dữ liệu nhiệt động luyện kim quốc tế.
  • Về mặt công nghệ: Quy trình kết hợp giúp giảm $24,6%$ điện năng tiêu thụ, rút ngắn thời gian chu kỳ công nghệ từ 10 giờ xuống còn 5,5 giờ, loại bỏ 2 công đoạn trung gian (làm nguội và phối trộn thứ cấp), nâng cao tuổi thọ của ống hoàn nguyên thép hợp kim.
  • Về mặt chính sách và môi trường: Mở ra hướng đi giải quyết bài toán giảm phát thải $\text{CO}_2$ trong ngành luyện kim màu, hiện thực hóa định hướng chế biến sâu khoáng sản theo Nghị quyết 10-NQ/TW của Bộ Chính trị về định hướng chiến lược địa chất, khoáng sản và công nghiệp luyện kim đến năm 2030, tầm nhìn 2045.

Limitations và Future Research

  1. Hạn chế về quy mô thực nghiệm: Nghiên cứu được thực hiện trên hệ thống ống hoàn nguyên phòng thí nghiệm ($\phi 60\text{ mm}$, nạp $0,5\text{–}1,0\text{ kg}$ liệu/mẻ) cấp nhiệt điện trở ngoài. Trường nhiệt và gradient nhiệt độ trong lòng viên liệu có sự khác biệt nhất định so với ống hoàn nguyên công nghiệp cỡ lớn ($\phi 300\text{–}350\text{ mm}$, nạp $150\text{–}200\text{ kg}$ liệu/mẻ).
  2. Hạn chế về xử lý bã thải: Lượng bã thải chứa canxi silicat $(\text{Ca}_2\text{SiO}_4)$ và sắt dư mới chỉ được khảo sát sơ bộ về mặt pha và cấu trúc, chưa nghiên cứu sâu công nghệ tái chế bã xỉ làm phụ gia xi măng poóc-lăng bền sunfat hoặc phân bón silic nông nghiệp quy mô lớn.
  3. Định hướng nghiên cứu tiếp theo (4 hướng trọng điểm):
    • Thiết kế chế tạo lò thử nghiệm pilot bán công nghiệp dung tích $50\text{ kg}$ liệu/mẻ áp dụng quy trình nung - hoàn nguyên kết hợp.
    • Ứng dụng kỹ thuật mô phỏng động lực học chất lưu tính toán (CFD) để tối ưu hóa hình học buồng ngưng tụ hơi magie, ngăn chặn triệt để hiện tượng nghẽn cổ ống ngưng tụ.
    • Nghiên cứu sử dụng chất hoàn nguyên thay thế một phần fero silic bằng nhôm phế liệu hoặc xỉ giàu Al nhằm hạ nhiệt độ hoàn nguyên xuống dưới $1100^\circ\text{C}$.
    • Đánh giá vòng đời sản phẩm (LCA - Life Cycle Assessment) và xây dựng mô hình kinh tế tuần hoàn tái sử dụng $100%$ bã thải rắn $\text{Ca}_2\text{SiO}_4$.

Tác động và ảnh hưởng

  • Học thuật: Đóng góp các công bố khoa học uy tín trên các tạp chí chuyên ngành vật liệu luyện kim trong nước và quốc tế; tạo tiền đề cho các hướng nghiên cứu vật liệu magie cấu trúc cao cấp.
  • Chuyển đổi công nghiệp: Mở đường cho việc xây dựng các nhà máy sản xuất magie kim loại công suất $5.000\text{–}10.000\text{ tấn/năm}$ tại Thanh Hóa và Ninh Bình, đưa Việt Nam vào bản đồ các quốc gia có khả năng tự chủ công nghệ sản xuất kim loại nhẹ.
  • Lợi ích xã hội và kinh tế: Gia tăng giá trị quặng dolomit từ mức $5\text{–}7\text{ USD/tấn}$ (đá xây dựng thô) lên tới $3.500\text{–}4.500\text{ USD/tấn}$ (magie kim loại $\ge 99%$ và hợp kim AZ91D), tạo việc làm kỹ thuật cao và giảm hàng trăm triệu USD nhập siêu kim loại màu mỗi năm.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học giả chuyên ngành Luyện kim - Vật liệu: Tiếp cận hệ thống cơ sở dữ liệu động học, phương pháp luận tính toán nhiệt động FactSage và mô hình hóa phản ứng dị thể rắn - lỏng - khí chuẩn mực.
  • Doanh nghiệp sản xuất gang thép và đúc kim loại màu: Ứng dụng magie làm chất khử lưu huỳnh sâu trong luyện thép chất lượng cao và chất cầu hóa graphit trong sản xuất gang cầu.
  • Các tập đoàn công nghiệp phụ trợ, ô tô, điện tử: Tận dụng nguồn hợp kim magie siêu nhẹ nội địa để chế tạo khung vỏ xe điện, thân vỏ máy tính bảng, linh kiện hàng không, đáp ứng tiêu chuẩn tỷ lệ nội địa hóa.
  • Cơ quan hoạch định chính sách khoáng sản: Có cơ sở khoa học xác thực để điều chỉnh quy hoạch thăm dò, cấp phép khai thác và ngăn chặn xuất khẩu quặng dolomit thô.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc phát hiện và chứng minh sự hình thành pha lỏng trung gian canxi silixua $(\text{CaSi}_2)$ tại nhiệt độ $\ge 1150^\circ\text{C}$ trong hệ hoàn nguyên $\text{MgO}\cdot\text{CaO} - \text{Fe-Si} - \text{CaF}_2$. Phát hiện này đã mở rộng Lý thuyết phản ứng dị thể bề mặt pha rắn của Pidgeon và Hughes, chuyển dịch mô hình tương tác cơ học tiếp xúc hạt sang mô hình khuếch tán bề mặt ướt rắn - lỏng, giải thích thỏa đáng tốc độ khử oxit magie tăng vọt khi đạt nhiệt độ nóng chảy cục bộ của các hợp chất canxi - silic.

2. Đổi mới phương pháp luận nghiên cứu so với các công trình quốc tế tiền nhiệm?

So với nghiên cứu của Misra (1980) và Morsi (2002) chỉ sử dụng phương pháp thực nghiệm đơn biến cắt lát, luận án đã tích hợp đồng bộ: Tính toán nhiệt động học chính xác bằng FactSage $\rightarrow$ Tối ưu hóa đa biến số thực nghiệm $\rightarrow$ Khảo sát pha tinh vi bằng FESEM JEOL JSM-7600F kết hợp EDS và XRD định lượng. Đặc biệt, luận án giải quyết triệt để bất đồng học thuật về ảnh hưởng của lực ép viên liệu: chứng minh lực ép $200\text{–}300\text{ MPa}$ tạo độ nén tối ưu cho truyền nhiệt mà không hề gây cản trở khuếch tán hơi Mg nhờ hệ vi mao quản hình thành khi $\text{CO}_2$ thoát đi.

3. Phát hiện bất ngờ nhất từ thực nghiệm có số liệu minh chứng là gì?

Phát hiện bất ngờ nhất là việc tăng tỷ lệ fero silic vượt quá mức cân bằng lý thuyết ($>20%$ khối lượng) không làm tăng hiệu suất hoàn nguyên mà ngược lại làm giảm hiệu suất sử dụng silic từ $86,1%$ xuống $34,2%$. Nguyên nhân vật lý được chứng minh qua ảnh FESEM: lượng Fe-Si dư thừa bị biến đổi thành các màng pha trơ $\text{FeSi}_2$ và Fe kim loại nóng chảy cục bộ bao bọc kín bề mặt hạt $\text{MgO}$, đóng vai trò rào cản ngăn chặn sự khuếch tán của canxi và oxy.

4. Luận án có cung cấp quy trình tái lặp (Replication Protocol) hoàn chỉnh không?

Hoàn toàn đầy đủ và chi tiết. Bản luận án mô tả tường minh: Nguồn gốc và phân tích thành phần thô quặng dolomit Thanh Hóa; Chế độ nung phân hủy ($950^\circ\text{C}$, 2 giờ); Kỹ thuật nghiền sàng hạt ($<74\text{ }\mu\text{m}$); Áp lực ép bánh ($200\text{ MPa}$ trên máy ép thủy lực); Cấu hình lò hoàn nguyên chân không (ống thép chịu nhiệt Ni-Cr, làm mát đầu kết tinh bằng nước duy trì $<650^\circ\text{C}$); Các bước điều khiển áp suất từ chân không thấp ($600\text{ Pa}$) đến chân không cao ($100\text{ Pa}$); và Quy trình làm nguội xả áp an toàn bằng khí trơ.

5. Chương trình nghị sự nghiên cứu 10 năm (10-Year Research Agenda) được vạch ra như thế nào?

Chương trình nghị sự 10 năm tập trung vào 3 giai đoạn:

  • Giai đoạn 1 (Năm 1-3): Chế tạo lò hoàn nguyên pilot liên tục công suất $100\text{ kg/mẻ}$ áp dụng quy trình kết hợp nung - hoàn nguyên không qua làm nguội trung gian.
  • Giai đoạn 2 (Năm 4-6): Nghiên cứu công nghệ tinh luyện magie thô trong môi trường muối bảo vệ để đạt độ tinh khiết cao ($99,99%$) phục vụ y sinh (stent tự tiêu, nẹp xương nhân tạo).
  • Giai đoạn 3 (Năm 7-10): Phát triển công nghệ chế tạo hợp kim đúc áp lực siêu nhẹ hệ $\text{Mg-Al-Zn-RE}$ (đất hiếm) và chuỗi công nghệ tái chế tuần hoàn $100%$ xỉ thải $\text{Ca}_2\text{SiO}_4$ trong công nghiệp vật liệu xanh.

Kết luận

Công trình luận án tiến sĩ của tác giả Vũ Viết Quyền đã mang lại 5 đóng góp học thuật và thực tiễn mang tính bước ngoặt:

  1. Xác lập hoàn chỉnh cơ chế nhiệt động học và phản ứng dị thể có sự tham gia của pha lỏng trung gian $\text{CaSi}_2$ trong quá trình hoàn nguyên dolomit Thanh Hóa bằng fero silic.
  2. Chứng minh mô hình khuếch tán Jander phản ánh chính xác nhất động học phản ứng, xác định năng lượng hoạt hóa thực tế của quá trình đạt $E_a = 212,4\text{ kJ/mol}$.
  3. Thiết lập bộ thông số công nghệ tối ưu cho nguyên liệu Việt Nam: Nhiệt độ $1200\text{–}1250^\circ\text{C}$, áp suất chân không $100\text{–}600\text{ Pa}$, tỷ lệ Fero silic $17\text{–}20%$, tỷ lệ trợ dung $\text{CaF}_2$ $2\text{–}3%$, lực ép phối liệu $200\text{–}300\text{ MPa}$, cho hiệu suất hoàn nguyên đạt $\ge 90%$.
  4. Phát minh Quy trình công nghệ kết hợp nung - hoàn nguyên liên tục dưới chân không có kiểm soát, giúp cắt giảm $24,6%$ điện năng tiêu thụ và rút ngắn gần $50%$ thời gian chu kỳ sản xuất.
  5. Tạo lập cơ sở khoa học và công nghệ vững chắc để chuyển đổi phương thức khai thác tài nguyên dolomit Việt Nam từ xuất khẩu đá xây dựng giá trị thấp sang sản xuất kim loại và hợp kim magie giá trị gia tăng cao, phục vụ chiến lược công nghiệp hóa và hiện đại hóa đất nước.
