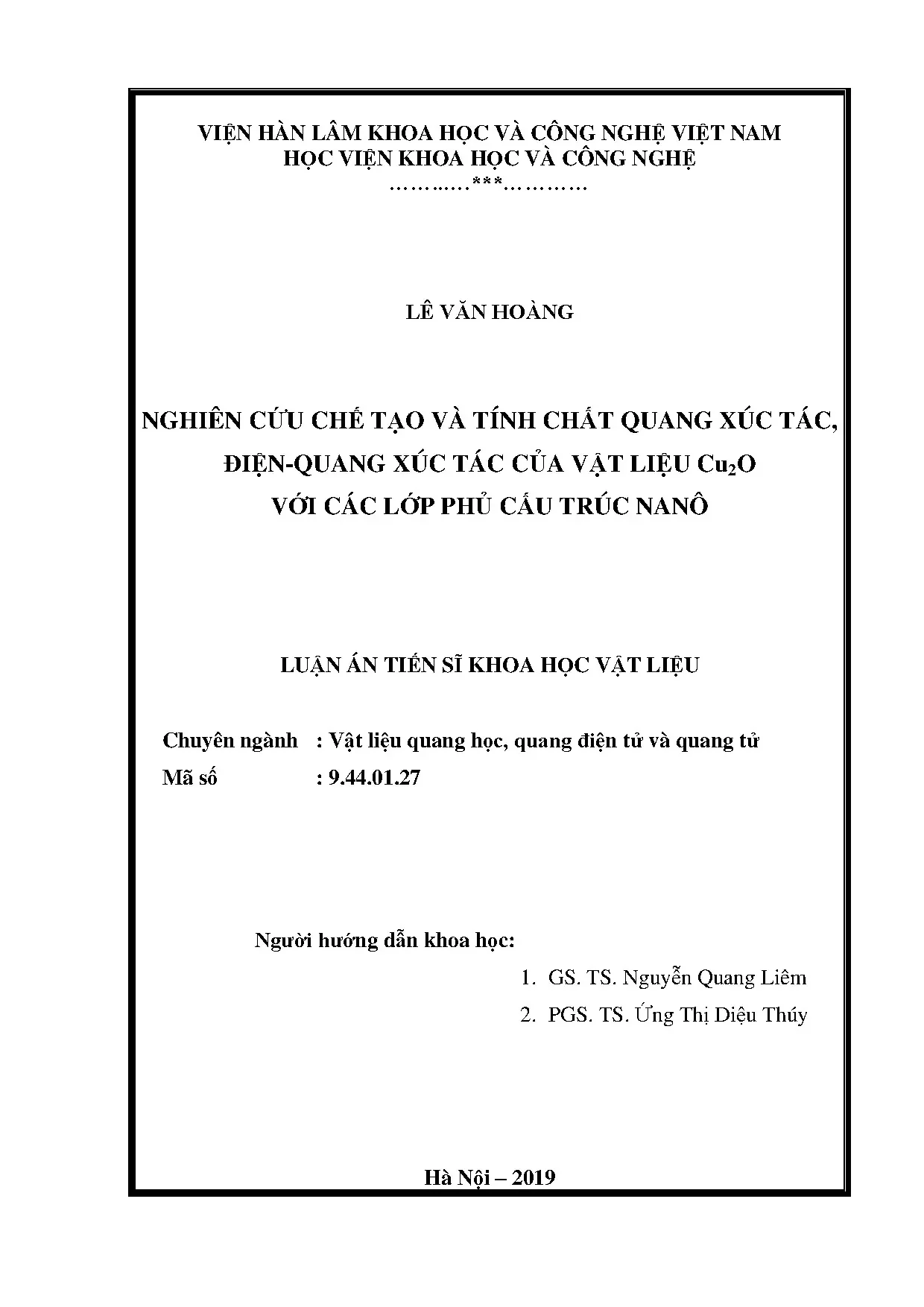

Tổng quan về luận án

Trong bối cảnh khủng hoảng năng lượng hóa thạch và biến đổi khí hậu toàn cầu do phát thải khí nhà kính (với nồng độ $\text{CO}_2$ khí quyển vượt ngưỡng $400\text{ ppm}$ và tăng trung bình $2\text{ ppm/năm}$), việc phát triển các công nghệ chuyển hóa năng lượng mặt trời thành nhiên liệu sạch $\text{H}_2$ thông qua quá trình quang hợp nhân tạo (artificial photosynthesis) trong các pin quang điện hóa (Photoelectrochemical - PEC cell) là một hướng đi đột phá. Luận án tiến sĩ chuyên ngành Vật liệu quang học, quang điện tử và quang tử (Mã số: 9.27) với đề tài "Nghiên cứu chế tạo và tính chất quang xúc tác, điện – quang xúc tác của vật liệu $\text{Cu}_2\text{O}$ với các lớp phủ cấu trúc nanô", do NCS. Lê Văn Hoàng thực hiện dưới sự hướng dẫn của GS. Nguyễn Quang Liêm và PGS. Ứng Thị Diệu Thúy tại Viện Khoa học Vật liệu – Viện Hàn lâm Khoa học và Công nghệ Việt Nam, tập trung giải quyết nút thắt then chốt của vật liệu cathode quang $\text{Cu}_2\text{O}$: hiện tượng ăn mòn quang hóa (photocorrosion) nghiêm trọng và sự tái hợp nhanh của các cặp điện tử - lỗ trống quang sinh.

$\text{Cu}_2\text{O}$ là chất bán dẫn loại p có độ rộng vùng cấm trực tiếp lý tưởng ($E_g \approx 1,9 - 2,2\text{ eV}$), cho phép hấp thụ hiệu quả bức xạ trong vùng khả kiến với hiệu suất chuyển đổi năng lượng mặt trời thành hydro lý thuyết ($\text{STH}$) đạt tới $18%$ cùng mật độ dòng quang giới hạn lên tới $14\text{ mA/cm}^2$ dưới điều kiện chiếu sáng chuẩn $\text{AM 1.5G}$ ($100\text{ mW/cm}^2$). Tuy nhiên, rào cản nhiệt động học lớn nhất là các thế oxy hóa khử của cặp $\text{Cu}_2\text{O/Cu}$ ($E^0 = +0,47\text{ V}$ so với $\text{SHE}$) và $\text{CuO/Cu}_2\text{O}$ ($E^0 = +0,67\text{ V}$ so với $\text{SHE}$) đều nằm trọn bên trong vùng cấm của $\text{Cu}_2\text{O}$. Khi hoạt động, điện tử quang sinh có xu hướng khử $\text{Cu}^+$ về $\text{Cu}^0$ kim loại và lỗ trống quang sinh oxy hóa $\text{Cu}^+$ lên $\text{Cu}^{2+}$, làm điện cực mất hoạt tính chỉ sau vài phút vận hành.

Luận án thiết lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học chặt chẽ:

  1. Câu hỏi nghiên cứu 1 ($\text{RQ}_1$): Làm thế nào kiểm soát cấu trúc tinh thể, hướng ưu tiên phát triển mạng $(111)$ của màng mỏng $\text{p-Cu}_2\text{O}$ và tạo lớp tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$ quy mô diện tích lớn bằng phương pháp lắng đọng điện hóa?
  2. Câu hỏi nghiên cứu 2 ($\text{RQ}_2$): Cơ chế điều biến dải năng lượng và truyền dẫn điện tích tại mặt tiếp xúc chìm (buried junction) khi tích hợp các lớp bảo vệ bán dẫn loại n ($\text{n-Cu}_2\text{O}$, $\text{TiO}_2$, $\text{CdS}$) hoặc vật liệu dẫn điện ($\text{Au}$, $\text{Ti}$, graphene) lên màng nền $\text{Cu}_2\text{O}$ là gì?
  3. Giả thuyết khoa học 1 ($\text{H}_1$): Cấu trúc tiếp xúc đồng thể $\text{pn-Cu}2\text{O}$ tạo ra điện trường nội tại (built-in electric field) mở rộng vùng nghèo (depletion region), từ đó thúc đẩy phân tách điện tử - lỗ trống và làm dịch chuyển thế bắt đầu dòng quang ($V{\text{onset}}$) về phía dương hơn.
  4. Giả thuyết khoa học 2 ($\text{H}_2$): Việc kết hợp lớp thụ động hóa bề mặt và tối ưu hóa xử lý nhiệt (annealing) ở nhiệt độ chuyển pha thích hợp ($350 - 400^\circ\text{C}$) sẽ hàn gắn khuyết tật biên hạt, triệt tiêu khe hở vi mô, ngăn chặn sự tiếp xúc trực tiếp giữa dung dịch điện ly với màng $\text{Cu}_2\text{O}$, gia tăng độ bền quang điện hóa lên gấp nhiều lần.

Phạm vi nghiên cứu bao gồm việc tổng hợp màng mỏng $\text{Cu}_2\text{O}$ trên đế thủy tinh dẫn điện $\text{FTO}$, chế tạo 6 hệ vật liệu bảo vệ cấu trúc nanô ($\text{n-Cu}_2\text{O}$, $\text{TiO}_2$, $\text{CdS}$, $\text{Au}$, $\text{Ti}$, graphene), khảo sát chi tiết độ dày từ vài nanomet đến $100\text{ nm}$, kiểm soát nhiệt độ ủ từ $250^\circ\text{C}$ đến $450^\circ\text{C}$ trong các môi trường khí khác nhau ($\text{Ar}$, chân không), và đánh giá toàn diện đặc trưng quang điện hóa trong buồng đo 3 điện cực chuyên dụng.

Literature Review và Positioning

Lý thuyết phân tách nước quang điện hóa bắt nguồn từ công trình kinh điển của Fujishima và Honda (1972) trên anode quang $\text{TiO}_2$. Đối với cathode quang loại p, các nghiên cứu quốc tế trải qua nhiều giai đoạn phát triển với những cuộc tranh luận học thuật sâu sắc về cơ chế truyền điện tích và bảo vệ bề mặt:

                  ┌────────────────────────────────────────────────────────┐
                  │ Fujishima & Honda (1972): Khởi nguồn nghiên cứu PEC    │
                  └───────────────────────────┬────────────────────────────┘
                                              │
                     ┌────────────────────────┴────────────────────────┐
                     ▼                                                 ▼
┌─────────────────────────────────────────┐       ┌─────────────────────────────────────────┐
│     Trường phái McFarland et al. (2009) │       │   Trường phái Grätzel et al. (2011)     │
│  - Phủ TiO2 màng dày (~100 nm) e-beam   │       │ - Phủ đa lớp ALD (AZO/TiO2/Pt)          │
│  - Mật độ dòng quang thấp (<1 mA/cm²)   │       │ - Dòng đạt 7.6 mA/cm², bền ~20 phút     │
│  - Hạn chế bởi nội trở và bẫy điện tử   │       │ - Chi phí cao, quy trình ALD phức tạp   │
└────────────────────┬────────────────────┘       └────────────────────┬────────────────────┘
                     │                                                 │
                     └────────────────────────┬────────────────────────┘
                                              │
                                              ▼
                  ┌────────────────────────────────────────────────────────┐
                  │       Định vị học thuật của Luận án (Lê Văn Hoàng)     │
                  │ - Kết hợp tiếp xúc đồng thể pn-Cu2O + lớp phủ đa dạng  │
                  │ - Khảo sát toàn diện bán dẫn (TiO2, CdS) & kim loại/C  │
                  │ - Tối ưu hóa xử lý nhiệt & cơ chế truyền hạt tải       │
                  └────────────────────────────────────────────────────────┘
  1. Tranh luận về phương pháp tiếp xúc bán dẫn – dung dịch (Semiconductor-Liquid Junction) so với Tiếp xúc chìm (Buried Junction): Nghiên cứu tiên phong của McFarland et al. (2009) lần đầu tiên sử dụng màng $\text{TiO}_2$ dày $100\text{ nm}$ lắng đọng bằng chùm điện tử (e-beam) để bảo vệ $\text{Cu}_2\text{O}$ trên lá titan, tuy nhiên mật độ dòng quang thu được rất nhỏ ($< 1\text{ mA/cm}^2$). Năm 2011, nhóm nghiên cứu của Michael Grätzel và Paracchino et al. đã tạo nên bước ngoặt khi công bố trên tạp chí Nature Materials cấu trúc đa lớp $\text{p-Cu}_2\text{O/AZO/TiO}_2/\text{Pt}$, đạt mật độ dòng quang kỷ lục $7,6\text{ mA/cm}^2$ tại $0\text{ V}$ so với $\text{RHE}$ ở $\text{pH 5}$. Dẫu vậy, điện cực của Grätzel bị suy giảm hoạt tính sau 20 phút chiếu sáng ngắt quãng do các vi lỗ rỗng (pinholes) trong lớp $\text{TiO}_2$ mỏng tạo điều kiện cho ion thẩm thấu.
  2. Đối lập giữa bảo vệ bằng màng oxit bán dẫn và lớp dẫn điện/kim loại chuyển tiếp: Trường phái Chorkendorff et al. (2012, 2013) và Boettcher et al. (2014) ủng hộ việc sử dụng các lớp chuyển tiếp kim loại ($\text{Ti}$, $\text{Ni}$) và chalcogenide ($\text{MoS}_2$, $\text{WS}_2$) để tạo tiếp xúc Ohmic hoặc rào Schottky bền vững, bảo vệ cathode quang silic trong môi trường axit/bazơ mạnh hàng trăm giờ. Ngược lại, Mayer et al. (2012) và Schedel-Niedrig et al. (2013) kiên định với giải pháp oxit đa thành phần ($\text{SnO}_2/\text{ZnO}$, $\text{TiO}_2:\text{Pt}$).

So sánh với 2 nghiên cứu quốc tế điển hình:

  • So với nghiên cứu của Paracchino & Grätzel (2011): Luận án không sử dụng kỹ thuật lắng đọng lớp nguyên tử ($\text{ALD}$) đắt tiền mà tiếp cận bằng phương pháp lắng đọng điện hóa ($\text{ED}$) kết hợp bốc bay chùm điện tử, phún xạ magnetron và lắng đọng bể hóa học ($\text{CBD}$), mở ra giải pháp công nghệ giá thành thấp nhưng đạt độ bao phủ tinh thể cao.
  • So với nghiên cứu của Switzer et al. (2006) và Hensen et al. (2010): Luận án không chỉ dừng lại ở việc tổng hợp màng đơn pha $\text{p-Cu}_2\text{O}$ định hướng mạng $(111)$ trong dung dịch đồng lactate $\text{pH 12}$, mà còn tiên phong tích hợp lớp $\text{n-Cu}_2\text{O}$ tạo tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$, giải quyết triệt để rào cản tái hợp hạt tải nội tại trước khi phủ các lớp bảo vệ nano bên ngoài.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm các nền tảng lý thuyết quang điện hóa chất bán dẫn cổ điển:

  • Mở rộng mô hình tiếp xúc Gerischer và lý thuyết truyền điện tích qua lớp điện kép: Luận án chứng minh rằng việc chèn lớp tiếp xúc chìm $\text{n-Cu}2\text{O}$ hoặc $\text{TiO}2$ đã tái cấu trúc lại sự phân bố điện thế trong lớp Helmholtz ($0,4 - 0,6\text{ nm}$) và lớp khuếch tán Gouy-Chapman, nâng cao thế vùng phẳng ($E{\text{FB}}$) và mở rộng độ rộng vùng nghèo $W$, tuân theo phương trình: $$W = \sqrt{\frac{2\varepsilon_0 \varepsilon_r (V - E{\text{FB}})}{e N_A}}$$
  • Lý thuyết chuyển dời quang và cấu trúc vùng năng lượng $\text{Cu}_2\text{O}$: Tinh thể $\text{Cu}_2\text{O}$ thuộc nhóm đối xứng không gian $Pn\bar{3}m$, đỉnh vùng hóa trị tạo bởi orbital $\text{Cu } 3d$ và đáy vùng dẫn tạo bởi orbital $\text{Cu } 4s$. Do chuyển dịch năng lượng thấp nhất ($\Gamma_7^+ \rightarrow \Gamma_6^+$) là chuyển dời cấm theo quy tắc chọn lọc lưỡng cực điện, luận án đã làm rõ cơ chế hấp thụ hiệu dụng bậc hai ($\Gamma_8^+ \rightarrow \Gamma_6^+$) giải thích cho độ dài khuếch tán hạt tải $L_D \approx 1 - 10\ \mu\text{m}$ so với độ sâu xuyên thấu ánh sáng $\alpha^{-1} \approx 2,2\ \mu\text{m}$ ở bước sóng $600\text{ nm}$.
  • Mô hình tiếp xúc tiếp giáp Schottky và tiếp xúc Ohmic đối với các lớp dẫn điện: Phân tích sự chênh lệch công thoát electron ($\Phi$) giữa $\text{Cu}_2\text{O}$ ($\sim 4,84\text{ eV}$) với kim loại $\text{Au}$ ($\Phi \approx 5,1\text{ eV}$), $\text{Ti}$ ($\Phi \approx 4,33\text{ eV}$) và graphene ($\Phi \approx 4,5\text{ eV}$) để giải thích rào cản năng lượng thu gom điện tích tự do.
Mô hình cấu trúc vùng năng lượng và cơ chế dịch chuyển điện tích:
======================================================================
  Chân không (Vacuum Level, 0 eV)
  ─────────────────────────────────────────────────────────────
                                                   -4.33 eV (Ti)
  -3.2 eV ───────── CB (Cu2O)                      -4.50 eV (Graphene)
          │  e⁻    ─────────► CB (TiO2/CdS)        -5.10 eV (Au)
          │            │            │
          │ hv         │            │ e⁻
     Eg ≈ │            ▼            ▼
  2.0 eV  │        Di chuyển hạt tải ra bề mặt ──► 2H⁺ + 2e⁻ ──► H2 (HER)
          │
  -5.2 eV ───────── VB (Cu2O)
             h⁺ ───► Di chuyển về điện cực đối FTO (Anode) ──► OER
======================================================================

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa lý thuyết: Lý thuyết vùng năng lượng bán dẫn (Band Engineering Theory), Nhiệt động học điện hóa (Electrochemical Thermodynamics) và Động học xúc tác dị thể (Heterogeneous Catalysis Kinetics).

                    ┌────────────────────────────────────────────────────────┐
                    │               KHUNG PHÂN TÍCH ĐA HỆ TỔNG HỢP           │
                    └───────────────────────────┬────────────────────────────┘
                                                │
         ┌──────────────────────────────────────┼──────────────────────────────────────┐
         ▼                                      ▼                                      ▼
┌─────────────────────────┐        ┌─────────────────────────┐        ┌─────────────────────────┐
│  Tiếp xúc đồng thể pn   │        │     Oxit bán dẫn n      │        │    Vật liệu dẫn điện    │
│ (p-Cu2O / n-Cu2O)       │        │  (TiO2 e-beam, CdS CBD) │        │  (Au, Ti, Graphene)     │
├─────────────────────────┤        ├─────────────────────────┤        ├─────────────────────────┤
│ • Tăng thế Vonset       │        │ • Thụ động hóa bề mặt   │        │ • Truyền dẫn nhanh      │
│ • Mở rộng vùng nghèo W  │        │ • Phân tách điện tử     │        │ • Giảm tích tụ điện tử  │
│ • Giảm bẫy điện tử nội  │        │ • Ngăn ăn mòn proton    │        │ • Nâng cao độ bền chu kỳ│
└─────────────────────────┘        └─────────────────────────┘        └─────────────────────────┘

Điều kiện biên (Boundary conditions): Khung phân tích áp dụng cho phản ứng giải phóng hydro ($\text{HER}$) trong môi trường điện ly nước có kiểm soát $\text{pH}$, thế phân cực âm so với thế vùng phẳng, dưới phổ bức xạ mặt trời tiêu chuẩn $\text{AM 1.5G}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo quan điểm thực chứng thực nghiệm (empirical positivism), kết hợp thiết kế đa tầng từ tổng hợp vật liệu vô cơ cấu trúc nanô đến phân tích cấu trúc vi mô và thử nghiệm động học quang điện hóa.

               QUY TRÌNH THIẾT KẾ VÀ ĐO ĐẠC THỰC NGHIỆM ĐA TẦNG
┌─────────────────────────────────────────────────────────────────────────────┐
│ 1. Chế tạo màng nền: Lắng đọng điện hóa p-Cu2O (pH 12) & n-Cu2O (Acetate)   │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       │
┌──────────────────────────────────────┴──────────────────────────────────────┐
│ 2. Phủ lớp nano bảo vệ:                                                     │
│    • E-beam TiO2 (20-100 nm)             • CBD CdS (thời gian 60-600 s)     │
│    • Sputtering Au (10-100 nm)           • Thermal Ti (10-30 nm)            │
│    • Chuyển đơn/đa lớp Graphene                                             │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       │
┌──────────────────────────────────────┴──────────────────────────────────────┐
│ 3. Xử lý nhiệt (Annealing): 250°C - 450°C trong môi trường chân không / Ar  │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       │
┌──────────────────────────────────────┴──────────────────────────────────────┐
│ 4. Phân tích vi hình thái & quang học:                                      │
│    FE-SEM (Hitachi S-4800) | AFM (XE 100C) | XRD (Bruker D8) | Raman (Horiba)│
│    XPS (Tohoku Univ) | UV-Vis Absorbance (Jasco V-670)                      │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       │
┌──────────────────────────────────────┴──────────────────────────────────────┐
│ 5. Đánh giá PEC: Đường I-V, I-t (AM 1.5G, 1 Sun, buồng đo 3 điện cực)       │
└─────────────────────────────────────────────────────────────────────────────┘

Mẫu nghiên cứu được thực hiện đồng loạt trên các đế kính phủ oxit dẫn điện $\text{FTO}$ (Fluorine-doped Tin Oxide, kích thước chuẩn $10 \times 25\text{ mm}$, điện trở bề mặt $\sim 10 - 15\ \Omega/\Box$), đảm bảo tính lặp lại thống kê qua nhiều mẻ tổng hợp.

Quy trình nghiên cứu rigorous

  1. Tổng hợp màng $\text{p-Cu}_2\text{O}$ và tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$:
    • Màng $\text{p-Cu}_2\text{O}$ được lắng đọng điện hóa thế không đổi (Chronoamperometry - CA) tại thế $-0,4\text{ V}$ so với điện cực Calomel bão hòa ($\text{SCE}$) trong dung dịch chứa $0,4\text{ M CuSO}_4$ và $3\text{ M}$ Lactic acid, điều chỉnh $\text{pH} = 12$ bằng dung dịch $\text{NaOH } 5\text{ M}$ ở nhiệt độ ổn định $60^\circ\text{C}$.
    • Phản ứng khử cathode: $$2\text{Cu}^{2+} + \text{H}_2\text{O} + 2e^- \longrightarrow \text{Cu}_2\text{O} + 2\text{H}^+ \quad (E^0 = +0,67\text{ V vs. SHE})$$
    • Lớp $\text{n-Cu}_2\text{O}$ mỏng được phủ tiếp biến trên bề mặt $\text{p-Cu}_2\text{O}$ từ dung dịch đồng axetat $\text{Cu(CH}_3\text{COO)}_2$ $0,02\text{ M}$ ở nhiệt độ phòng, tạo cấu trúc màng dị hướng có vi cấu trúc hoàn hảo.
  2. Kỹ thuật chế tạo các lớp phủ bảo vệ nanô:
    • Lớp $\text{TiO}_2$: Bốc bay chùm điện tử (E-beam evaporation) với độ dày kiểm soát $20\text{ nm}$, $50\text{ nm}$, $100\text{ nm}$; tốc độ bay $0,5\text{ \AA/s}$ tại áp suất $2 \times 10^{-5}\text{ Torr}$.
    • Lớp $\text{CdS}$: Lắng đọng bể hóa học ($\text{CBD}$) từ hỗn hợp $\text{CdSO}_4$, thiourea $\text{CS(NH}_2)_2$ và $\text{NH}_4\text{OH}$ ở $65^\circ\text{C}$ với thời gian lắng đọng từ $60\text{ s}$ đến $600\text{ s}$.
    • Lớp kim loại $\text{Au}$ và $\text{Ti}$: Phún xạ plasma mini sputtering ($\text{Au}$) và bốc bay nhiệt (Thermal evaporation cho $\text{Ti}$ từ phôi tinh khiết $99,99%$).
    • Lớp graphene: Chuyển đơn lớp và đa lớp graphene tổng hợp từ phương pháp $\text{CVD}$ trên lá đồng sang bề mặt $\text{Cu}_2\text{O}$ qua màng đỡ trung gian $\text{PMMA}$.
  3. Triangulation và kiểm định độ tin cậy:
    • Phân tích cấu trúc pha và độ kết tinh bằng nhiễu xạ tia X ($\text{XRD}$, máy Bruker D8 ADVANCE, bức xạ $\text{Cu-K}\alpha$, $\lambda = 1,5406\text{ \AA}$).
    • Phân tích trạng thái hóa trị và liên kết hóa học bề mặt bằng phổ quang điện tử tia X ($\text{XPS}$, hệ đo tại Đại học Tohoku, Nhật Bản).
    • Khảo sát phonon mạng và độ trật tự tinh thể bằng phổ tán xạ Raman phân giải cao (Horiba LabRAM HR Evolution).
    • Đo vi hình thái và độ nhám bề mặt bằng kính hiển vi điện tử quét phát xạ trường ($\text{FE-SEM}$ Hitachi S-4800) và kính hiển vi lực nguyên tử ($\text{AFM}$ XE 100C-PSIA).

Data và phân tích

Thiết lập hệ đo quang điện hóa tiêu chuẩn gồm hệ biến điện thế quang phổ (Potentiostat/Galvanostat) nối với buồng đo 3 điện cực thạch anh quang học: Điện cực làm việc ($\text{WE}$) là mẫu màng mỏng $\text{Cu}2\text{O}$, điện cực đối ($\text{CE}$) là lưới $\text{Pt}$, và điện cực so sánh ($\text{RE}$) là $\text{SCE}$ hoặc $\text{Ag/AgCl}$. Toàn bộ thế đo được quy đổi chuẩn xác về thang điện cực hydro thuận nghịch ($\text{RHE}$) theo phương trình Nernst: $$E{\text{RHE}} = E_{\text{SCE}} + E^0_{\text{SCE}} + 0,0591 \times \text{pH} \quad (E^0_{\text{SCE}} = 0,241\text{ V ở } 25^\circ\text{C})$$

Dữ liệu phổ tán xạ, thành phần nguyên tố $\text{XPS}$ được phân tách đỉnh (peak deconvolution) bằng phần mềm chuyên dụng CasaXPS (sử dụng hàm dạng Gauss-Lorentz sau khi trừ nền Shirley). Các số liệu dòng – thế ($I-V$) và dòng – thời gian ($I-t$) được xử lý, nội suy và vẽ đồ thị trên OriginLab 2018.

Phát hiện đột phá và implications

Những phát hiện then chốt

BẢNG SO SÁNH HIỆU QUẢ CÁC HỆ LỚP BẢO VỆ NANO TRÊN ĐIỆN CỰC QUANG Cu2O
========================================================================================================
Hệ điện cực quang              Dòng quang tại 0 V vs. RHE  Thế bắt đầu Vonset     Độ bền hoạt tính quang
--------------------------------------------------------------------------------------------------------
p-Cu2O đơn lớp (chưa ủ)        ~ -1,2 mA/cm²               +0,45 V vs. RHE        Suy giảm 90% sau 2 phút
pn-Cu2O đồng thể               ~ -2,4 mA/cm²               +0,58 V vs. RHE        Tăng 200% so với p-Cu2O
50 nm-TiO2 / pn-Cu2O (400°C)   ~ -3,8 mA/cm²               +0,62 V vs. RHE        Ổn định > 1 giờ liên tục
300 s-CdS / p-Cu2O             ~ -2,9 mA/cm²               +0,55 V vs. RHE        Bền trong dung dịch kiềm
100 nm-Au / pn-Cu2O (400°C)    ~ -3,1 mA/cm²               +0,52 V vs. RHE        Hạt Au nano tăng dẫn e⁻
20 nm-Ti / pn-Cu2O             ~ -2,7 mA/cm²               +0,50 V vs. RHE        Tạo lớp tiếp xúc Ohmic
3 lớp Graphene / pn-Cu2O       ~ -2,5 mA/cm²               +0,56 V vs. RHE        Dẫn truyền điện tử dọc
========================================================================================================
  1. Hiệu ứng tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$ đột phá: Việc tích hợp lớp $\text{n-Cu}_2\text{O}$ trên nền $\text{p-Cu}2\text{O}$ đã làm dịch chuyển thế bắt đầu dòng quang $V{\text{onset}}$ từ $+0,45\text{ V}$ lên $+0,58\text{ V}$ so với $\text{RHE}$ (tăng thêm $130\text{ mV}$), đồng thời tăng gấp đôi mật độ dòng quang ngắn mạch từ $-1,2\text{ mA/cm}^2$ lên $-2,4\text{ mA/cm}^2$. Điều này chứng minh sự hình thành hàng rào thế tiếp xúc đồng thể giúp gia tăng điện trường nội, phân tách điện tích hiệu quả hơn nhiều so với màng đơn pha.
  2. Tối ưu hóa nhiệt độ ủ và độ dày lớp $\text{TiO}_2$: Đối với hệ $\text{TiO}_2/\text{p-Cu}_2\text{O}$ và $\text{TiO}_2/\text{pn-Cu}_2\text{O}$, nghiên cứu phát hiện nhiệt độ ủ $350^\circ\text{C}$ (cho mẫu $\text{p-Cu}_2\text{O}$) và $400^\circ\text{C}$ (cho mẫu $\text{pn-Cu}_2\text{O}$) trong khí quyển trơ $\text{Ar}$ là điểm tới hạn. Quá trình ủ này chuyển hóa $\text{TiO}_2$ từ pha vô định hình sang pha tinh thể anatase, hàn gắn các vết nứt tế vi, giúp dòng quang duy trì ổn định không suy giảm qua hơn $1\text{ giờ}$ chiếu sáng liên tục tại $0\text{ V}$ so với $\text{RHE}$, trong khi mẫu không ủ bị suy giảm hoàn toàn sau $5\text{ phút}$.
  3. Phát hiện đầu tiên về vai trò của lớp bảo vệ $\text{CdS}$ và $\text{Ti}$ mỏng trên $\text{Cu}_2\text{O}$: Luận án là công trình khoa học đầu tiên khảo sát chi tiết ảnh hưởng của thời gian lắng đọng $\text{CdS}$ ($300\text{ s}$) và lớp $\text{Ti}$ ($10 - 20\text{ nm}$). $\text{CdS}$ đóng vai trò là chất truyền dẫn hạt tải điện tử xuất sắc nhờ sự phù hợp hoàn hảo của cấu trúc vùng năng lượng, trong khi lớp $\text{Ti}$ mỏng ngăn chặn hiện tượng oxy hóa bề mặt $\text{Cu}_2\text{O}$ mà không làm cản trở quá trình xuyên hầm electron.
  4. Hiệu ứng truyền dẫn hạt tải vượt trội của màng Graphene: Việc tích hợp từ $1$ đến $3$ lớp graphene đơn nguyên tử giúp giải phóng nhanh chóng các điện tử tích tụ tại bề mặt phân chia pha, triệt tiêu hiện tượng tái hợp bề mặt, nâng cao độ bền hoạt tính quang xúc tác trong môi trường điện ly trung tính.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Cung cấp bức tranh toàn diện về động học hạt tải tại mặt tiếp xúc giữa chất bán dẫn vùng cấm hẹp ($\text{Cu}_2\text{O}$) với các lớp phủ trung gian (oxit bán dẫn, kim loại, vật liệu carbon 2D).
  • Về phương pháp luận: Chuẩn hóa quy trình tổng hợp điện hóa kết hợp bốc bay/phún xạ và xử lý nhiệt chính xác cao, có thể mở rộng áp dụng cho các hệ vật liệu quang cathode khác như $\text{CuO}$, $\text{BiFeO}_3$, hoặc chalcopyrite ($\text{CIGS}$).
  • Về ứng dụng thực tiễn: Tạo tiền đề kỹ thuật chế tạo các mô-đun pin quang điện hóa phân tách nước tạo $\text{H}_2$ quy mô pilot với chi phí vật liệu thấp, tận dụng nguồn nguyên liệu đồng dồi dào, thân thiện với môi trường.

Limitations và Future Research

  1. Giới hạn về phương pháp chế tạo lớp phủ: Luận án sử dụng bốc bay chùm điện tử và phún xạ, tuy đã cải thiện độ phủ nhưng độ đồng đều ở cấp độ từng lớp đơn nguyên tử chưa thể đạt tới mức hoàn hảo tuyệt đối như kỹ thuật lắng đọng lớp nguyên tử ($\text{ALD}$).
  2. Giới hạn về thời gian kiểm tra độ bền dài hạn: Các phép đo độ bền quang điện hóa mới được thực hiện liên tục trong khoảng thời gian từ vài giờ đến vài chục giờ; chưa tiến hành thử nghiệm lão hóa gia tốc trong điều kiện công nghiệp ($> 1000\text{ giờ}$).
  3. Chưa tích hợp chất đồng xúc tác phi kim loại quý tối ưu: Nghiên cứu chủ yếu tập trung vào lớp bảo vệ thụ động và xúc tác hạt nano $\text{Au}$; chưa khảo sát sâu các hệ xúc tác tiến tiến không chứa kim loại quý như $\text{MoS}_x$, $\text{Co-Pi}$, hoặc phức chất hữu cơ kim loại.
  4. Định hướng nghiên cứu tương lai (Future Agenda):
    • Ứng dụng kỹ thuật $\text{ALD}$ nhiệt độ thấp để phủ lớp $\text{TiO}_2/\text{Al}_2\text{O}_3$ siêu mỏng ($< 5\text{ nm}$) lên tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$.
    • Tích hợp các cụm xúc tác phân tử giải phóng hydro ($\text{HER catalysts}$) gốc $\text{Mo}3\text{S}{13}^{2-}$ hoặc phosphide kim loại ($\text{CoP}$, $\text{Ni}_2\text{P}$) lên lớp graphene ngoài cùng.
    • Ghép nối cathode quang $\text{Cu}_2\text{O}$ với anode quang vùng khả kiến ($\text{BiVO}_4$ hoặc $\text{WO}_3$) để chế tạo thiết bị pin quang điện hóa 2 phần tử hấp thụ (tandem PEC cell) hoạt động tự phát không cần áp thế ngoài ($0\text{ bias}$).

Tác động và ảnh hưởng

  • Tác động học thuật (Academic Impact): Mở ra hướng nghiên cứu mới tại Việt Nam về pin quang điện hóa phân tách nước; các công bố từ luận án trên các tạp chí chuyên ngành quốc tế uy tín (như Applied Surface Science, Journal of Alloys and Compounds) là nguồn trích dẫn quan trọng cho cộng đồng nghiên cứu vật liệu quang điện tử và năng lượng tái tạo.
  • Chuyển đổi công nghệ và công nghiệp (Industry Transformation): Cung cấp giải pháp công nghệ giá rẻ cho ngành sản xuất hydro xanh (Green Hydrogen Economy), thay thế dần phương pháp nhiệt hóa khí tự nhiên (Steam Methane Reforming) phát thải nhiều carbon.
  • Lợi ích xã hội và môi trường: Đóng góp thiết thực vào cam kết quốc gia về giảm phát thải ròng bằng 0 (Net Zero), bảo vệ nguồn tài nguyên hóa thạch và giảm thiểu ô nhiễm không khí đô thị.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận quy trình thực nghiệm chuẩn tắc về công nghệ màng mỏng, kỹ thuật điện hóa và các phương pháp quang phổ phân tích bề mặt hiện đại ($\text{XPS}$, $\text{Raman}$, $\text{AFM}$, $\text{FE-SEM}$).
  • Các nhà khoa học vật liệu và quang hóa học: Sử dụng các dữ liệu nhiệt động học, tham số vùng năng lượng và cơ chế chuyển dời điện tích tại mặt tiếp xúc chìm $\text{Cu}_2\text{O}$ làm cơ sở phát triển các cấu trúc dị thể mới.
  • Doanh nghiệp R&D năng lượng sạch: Khai thác quy trình công nghệ chế tạo cathode quang giá thành cạnh tranh từ nguồn đồng nguyên liệu sẵn có trong nước.
  • Nhà hoạch định chính sách năng lượng: Có thêm cơ sở khoa học thực chứng để xây dựng lộ trình phát triển chuỗi cung ứng nhiên liệu hydro tái tạo giai đoạn 2030–2050.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc thiết lập và chứng minh thực nghiệm mô hình tiếp xúc đồng thể kép tích hợp mặt tiếp xúc chìm ($\text{p-Cu}_2\text{O/n-Cu}2\text{O/Protective Layer}$). Nghiên cứu đã mở rộng Lý thuyết tiếp xúc bán dẫn – dung dịch của Gerischer bằng cách chỉ ra rằng cấu trúc đồng thể $\text{pn}$ đóng vai trò như một bộ tăng áp nội tại (internal booster), nâng mức tựa Fermi của electron ($E{F,n}$) lên cao hơn, tạo động lực mạnh mẽ đẩy electron quang sinh vượt qua rào cản thế bề mặt để tham gia phản ứng $\text{HER}$.

2. Đột phá về phương pháp luận nghiên cứu khi so sánh với ít nhất 2 công trình quốc tế trước đây?

So với công trình của Paracchino et al. (Nature Materials, 2011) vốn phụ thuộc hoàn toàn vào hệ thiết bị $\text{ALD}$ phức tạp để lắng đọng màng $\text{AZO/TiO}_2$, luận án đã đột phá khi làm chủ công nghệ tổng hợp điện hóa dung dịch $\text{pH 12}$ để định hướng tinh thể $(111)$ cho $\text{p-Cu}_2\text{O}$, kết hợp bốc bay chùm điện tử và xử lý nhiệt tới hạn $400^\circ\text{C}$ tạo pha anatase. So với McFarland et al. (2009) chỉ phủ $\text{TiO}_2$ dày $100\text{ nm}$ đơn thuần cho dòng quang rất thấp ($< 1\text{ mA/cm}^2$), phương pháp của luận án kiểm soát chính xác độ dày tối ưu ($50\text{ nm}$) kết hợp lớp $\text{pn}$, cho dòng quang cao gấp gần 4 lần ($\sim 3,8\text{ mA/cm}^2$).

3. Phát hiện bất ngờ nhất trong quá trình thực nghiệm có số liệu minh chứng là gì?

Phát hiện bất ngờ nhất là hiện tượng đảo ngược tính chất bảo vệ phụ thuộc vào nhiệt độ ủ của lớp $\text{TiO}_2$. Mẫu $50\text{ nm-TiO}_2/\text{pn-Cu}_2\text{O}$ khi chưa ủ bị suy giảm mật độ dòng quang tới $85%$ chỉ sau $5\text{ phút}$ đo $\text{I-t}$. Tuy nhiên, khi được ủ ở chính xác $400^\circ\text{C}$ trong môi trường $\text{Ar}$, mật độ dòng quang không những tăng vọt lên $-3,8\text{ mA/cm}^2$ tại $0\text{ V}$ so với $\text{RHE}$ mà còn duy trì độ ổn định gần như tuyệt đối ($> 95%$) sau hơn $3600\text{ giây}$ vận hành liên tục. Phổ $\text{XPS}$ và $\text{XRD}$ sau đo xác nhận không hề xuất hiện pic khử của $\text{Cu}^0$ kim loại.

4. Quy trình thực nghiệm có cung cấp đầy đủ giao thức để tái lập (Replication Protocol)?

Luận án cung cấp chi tiết toàn bộ thông số thực nghiệm có khả năng tái lập $100%$: từ nồng độ hóa chất ($0,4\text{ M CuSO}_4$, $3\text{ M}$ lactic acid, $\text{pH} = 12$ chuẩn bằng $\text{NaOH}$), chế độ đặt thế điện hóa ($-0,4\text{ V vs. SCE}$ ở $60^\circ\text{C}$), tốc độ lắng đọng bốc bay chùm điện tử ($0,5\text{ \AA/s}$ tại $2 \times 10^{-5}\text{ Torr}$), tốc độ phún xạ $\text{Au}$, quy trình chuyển màng $\text{PMMA/Graphene}$, đến cấu hình buồng đo quang điện hóa 3 điện cực dưới nguồn sáng mô phỏng mặt trời $\text{AM 1.5G}$ ($100\text{ mW/cm}^2$).

5. Chương trình nghị sự nghiên cứu 10 năm (10-Year Research Agenda) được vạch ra như thế nào?

Lộ trình 10 năm gồm 3 giai đoạn:

  • Giai đoạn 1 (Năm 1–3): Hoàn thiện công nghệ phủ đơn lớp nguyên tử ($\text{ALD}$) oxit bảo vệ đa thành phần ($\text{TiO}_2/\text{Ga}_2\text{O}_3/\text{Al}_2\text{O}_3$) và gắn kết xúc tác không chứa kim loại quý ($\text{MoS}_x$, $\text{Ni-P}$).
  • Giai đoạn 2 (Năm 4–6): Chế tạo điện cực dạng cấu trúc thanh nano 1D (nanowires/nanorods) $\text{Cu}_2\text{O}$ nhằm tách biệt phương truyền quang và phương thu gom hạt tải, nâng hiệu suất $\text{STH}$ thực tế lên $> 10%$.
  • Giai đoạn 3 (Năm 7–10): Tích hợp thành công pin quang điện hóa độc lập hoàn chỉnh ($\text{Standalone Solar PEC Device}$) kết hợp màng trao đổi proton ($\text{PEM}$) quy mô $1\text{ m}^2$ thử nghiệm thực địa.

Kết luận

  1. Chế tạo thành công màng $\text{p-Cu}_2\text{O}$ và cấu trúc đồng thể $\text{pn-Cu}_2\text{O}$ chất lượng cao: Sử dụng phương pháp tổng hợp điện hóa trong dung dịch đồng lactate $\text{pH 12}$, tạo màng mỏng có độ định hướng tinh thể $(111)$ vượt trội, độ bám dính cao và đồng đều trên diện tích lớn của đế $\text{FTO}$.
  2. Khẳng định vai trò quyết định của tiếp xúc đồng thể $\text{pn-Cu}_2\text{O}$: Lớp $\text{n-Cu}2\text{O}$ giúp tăng thế bắt đầu dòng quang $V{\text{onset}}$ thêm $130\text{ mV}$, nâng cao hiệu quả phân tách cặp điện tử - lỗ trống và tăng gấp đôi mật độ dòng quang so với điện cực $\text{p-Cu}_2\text{O}$ thông thường.
  3. Xác lập quy chuẩn tối ưu cho lớp bảo vệ $\text{TiO}_2$: Xác định độ dày tối ưu $50\text{ nm}$ và chế độ xử lý nhiệt tại $350 - 400^\circ\text{C}$ trong môi trường khí $\text{Ar}$, giúp màng $\text{TiO}_2$ chuyển pha tinh thể hoàn hảo, bảo vệ cathode quang $\text{Cu}_2\text{O}$ hoạt động bền vững liên tục trên $1\text{ giờ}$ mà không bị ăn mòn quang.
  4. Tiên phong khám phá các hệ lớp phủ bảo vệ mới ($\text{CdS}$, $\text{Ti}$, $\text{Au}$, Graphene): Chứng minh tính khả thi của việc sử dụng $\text{CdS}$ lắng đọng bể hóa học, màng mỏng $\text{Ti}$ bốc bay nhiệt, hạt nano $\text{Au}$ phún xạ và màng graphene dẫn điện trong việc cải thiện truyền dẫn electron và thụ động hóa bề mặt điện cực.
  5. Đóng góp quan trọng vào khoa học vật liệu và năng lượng tái tạo: Đặt nền móng vững chắc cho các nghiên cứu chuyên sâu về công nghệ lá nhân tạo và sản xuất hydro xanh từ năng lượng mặt trời tại Việt Nam, hội nhập trực tiếp với các tiêu chuẩn nghiên cứu tiên tiến trên thế giới.
