Tóm tắt nội dung luận án
I. Tổng quan vật liệu ZnO cấu trúc nano một chiều tiên tiến
Vật liệu oxit kẽm nano là chất bán dẫn vùng cấm rộng. Độ rộng vùng cấm đạt mức 3,37 eV ở nhiệt độ phòng. Năng lượng liên kết exciton đạt 60 meV. Con số này đảm bảo phát xạ exciton bền vững. Cấu trúc tinh thể wurtzite lục giác mang lại tính áp điện cao. Hiện nay, cấu trúc nano 1D nhận được sự quan tâm lớn. Dạng hình học một chiều có tỷ diện tích trên thể tích vượt trội. Bề mặt lớn làm tăng khả năng tương tác với phân tử khí. Mật độ điện tử tự do tập trung dọc theo trục phát triển. Nhờ đó, hiệu suất truyền dẫn điện tử tăng cao. Vật liệu ZnO nano thể hiện tính tương thích sinh học tốt và giá thành chế tạo thấp.
1.1. Cấu trúc tinh thể và tính chất của oxit kẽm nano
Oxit kẽm nano kết tinh chủ yếu ở pha wurtzite lục giác. Mạng tinh thể gồm các mặt phân cực kẽm và oxy xếp xen kẽ. Sự bất đối xứng không gian tạo ra tính chất áp điện mạnh. Vùng cấm rộng giúp vật liệu hoạt động ổn định ở nhiệt độ cao. Độ linh động điện tử trong tinh thể đạt giá trị tối ưu. Bề mặt vật liệu chứa nhiều sai hỏng mạng và nút khuyết oxy. Nút khuyết oxy đóng vai trò là tâm bẫy điện tử. Chúng thúc đẩy quá trình hấp phụ hóa học của khí môi trường. Tính chất quang học và điện học phụ thuộc trực tiếp vào hình thái mạng tinh thể.
1.2. Ưu thế vượt trội của cấu trúc nano 1D dạng tự do
Cấu trúc nano 1D sở hữu chiều dài lớn hơn nhiều so với đường kính. Tỷ lệ diện tích bề mặt trên thể tích tăng vọt. Sự hạn chế không gian tạo hiệu ứng giam giữ lượng tử rõ rệt. Điện trở khối giảm mạnh. Dòng điện tích chuyển động định hướng dọc trục nano. Dạng tự do giúp các thanh nano phân tán đồng đều. Cấu trúc mở tạo mạng lưới mao dẫn thông thoáng cho dòng khí lưu chuyển. Bề mặt tiếp xúc với không khí mở rộng tối đa. Khi tiếp xúc với khí quyển, lớp làm nghèo điện tử chiếm gần như toàn bộ tiết diện dây nano. Độ nhạy tín hiệu điện vì thế tăng lên nhiều lần.
1.3. Tiềm năng ứng dụng cảm biến của sợi nano ZnO và ống nano
Sợi nano ZnO và ống nano ZnO mở ra bước đột phá mới cho công nghệ cảm biến. Ống nano sở hữu cả bề mặt bên trong lẫn bên ngoài. Diện tích hấp phụ khí tăng gấp đôi so với dạng thanh đặc. Sợi nano ZnO sở hữu mạng lưới liên kết xốp linh hoạt. Cấu trúc rỗng giúp phân tử khí khuếch tán nhanh vào sâu bên trong vật liệu. Thời gian đáp ứng của linh kiện rút ngắn đáng kể. Khả năng phát hiện khí NO2 ở nồng độ cực thấp được nâng cao. Những đặc tính này biến vật liệu 1D thành ứng viên hàng đầu cho thiết bị quan trắc môi trường hiện đại.
II. Phương pháp tổng hợp vật liệu ZnO cấu trúc nano 1D
Quá trình chế tạo cấu trúc nano 1D đòi hỏi kiểm soát hình thái tinh thể nghiêm ngặt. Ba phương pháp phổ biến nhất gồm nhiệt bay hơi, thủy nhiệt và lắng đọng hóa học. Mỗi kỹ thuật mang lại ưu thế riêng về chất lượng tinh thể và chi phí sản xuất. Phương pháp nhiệt cho phép chế tạo dây nano ZnO độ tinh khiết cao. Phương pháp thủy nhiệt mang lại năng suất lớn ở nhiệt độ thấp. Việc tối ưu hóa thông số công nghệ giúp kiểm soát đường kính và mật độ phân bố của vật liệu. Sự đồng đều của cấu trúc quyết định trực tiếp đến độ ổn định của linh kiện cảm biến khí.
2.1. Chế tạo thanh nano ZnO bằng phương pháp thủy nhiệt
Phương pháp thủy nhiệt là giải pháp kinh tế để tổng hợp thanh nano ZnO số lượng lớn. Quá trình diễn ra trong môi trường dung dịch nước dưới áp suất tự sinh. Nhiệt độ phản ứng duy trì ở mức dưới 100 độ C. Tiền chất kẽm nitrat phản ứng với hexamethylenetetramine trong bình kín. Tác nhân kiềm cung cấp ion hydroxyl để hình thành mầm tinh thể kẽm hydroxit. Tinh thể sau đó phát triển định hướng dọc theo trục c. Tốc độ cấp nhiệt và độ pH dung dịch quyết định độ dài thanh nano. Phương pháp này cho phép phủ màng nano trực tiếp lên đế gốm hoặc silicon mà không làm hư hại linh kiện.
2.2. Lắng đọng hơi hóa học CVD và bốc bay nhiệt tạo dây nano
Kỹ thuật lắng đọng hơi hóa học CVD và bốc bay nhiệt tạo ra dây nano ZnO có độ hoàn hảo tinh thể cao. Bột kẽm kim loại hoặc oxit kẽm được nung nóng trong lò ống nhiệt độ cao. Khí mang argon hoặc nitơ vận chuyển hơi kẽm tới vùng nhiệt độ thấp hơn. Hơi kẽm phản ứng với oxy để ngưng tụ thành dây nano dọc theo hướng tinh thể ưu tiên. Cơ chế phát triển tuân theo mô hình hơi - lỏng - rắn hoặc hơi - rắn. Dây nano thu được có cấu trúc đơn tinh thể, ít sai hỏng mạng. Phương pháp này thích hợp chế tạo linh kiện có độ nhạy vượt trội.
2.3. Quy trình phương pháp sol gel và kiểm soát hình thái nano
Phương pháp sol-gel là giải pháp linh hoạt để chế tạo vật liệu nano đồng nhất. Quá trình bắt đầu từ phản ứng thủy phân và ngưng tụ của muối kẽm axetat. Dung dịch chuyển dần từ trạng thái sol sang gel nhờ các chất hoạt động bề mặt. Quá trình ủ nhiệt sau đó loại bỏ hoàn toàn dung môi hữu cơ. Tinh thể oxit kẽm hình thành với kích thước hạt đồng đều. Kỹ thuật này dễ dàng đưa vào các ion kim loại để biến tính vật liệu. Sự kiểm soát nhiệt độ sấy ngăn chặn hiện tượng kết tụ hạt. Vật liệu thu được có diện tích bề mặt lớn và độ xốp cao.
III. Cơ chế hoạt động của cảm biến khí bán dẫn oxit kẽm
Cảm biến khí bán dẫn hoạt động dựa trên sự thay đổi điện trở bề mặt. Khi tiếp xúc với môi trường khí, vật liệu oxit kẽm trao đổi điện tử với các phân tử mục tiêu. Hiện tượng hấp phụ và khử hấp phụ làm thay đổi độ dày vùng làm nghèo điện tử. Nồng độ hạt dẫn tự do trong dây nano tăng hoặc giảm tương ứng. Linh kiện chuyển đổi tương tác hóa học thành tín hiệu điện áp đo được. Độ dẫn điện của cảm biến phụ thuộc vào loại khí cần đo là chất oxy hóa hay chất khử. Cơ chế này đem lại khả năng phản hồi tức thời với nồng độ khí độc hại.
3.1. Cấu tạo cơ bản của cảm biến khí bán dẫn oxit kim loại
Một cảm biến khí bán dẫn tiêu chuẩn gồm ba bộ phận chính: lớp vật liệu nhạy khí, hệ điện cực đo và bộ vi gia nhiệt. Lớp oxit kẽm nano được phủ đều lên bề mặt cách điện bằng gốm alumin. Hệ điện cực răng lược bằng vàng hoặc bạch kim thu nhận tín hiệu dẫn truyền. Bộ gia nhiệt tích hợp ở mặt sau giúp duy trì nhiệt độ làm việc tối ưu. Cấu trúc linh kiện thu nhỏ giúp giảm thiểu điện năng tiêu thụ. Vỏ bảo vệ kim loại chống va đập và ngăn bụi bẩn bám vào bề mặt cảm biến. Thiết kế nhỏ gọn tạo thuận lợi cho việc tích hợp vào vi mạch.
3.2. Động thái hấp phụ oxy và phản ứng với khí NO2 độc hại
Trong không khí sạch, các phân tử oxy hấp phụ lên bề mặt thanh nano ZnO. Oxy bẫy các điện tử tự do trong vùng dẫn và biến thành các ion oxy tích điện âm. Quá trình này hình thành vùng nghèo điện tử, khiến điện trở cảm biến tăng lên. Khi khí NO2 xuất hiện, phân tử NO2 có độ âm điện mạnh sẽ trực tiếp hút thêm điện tử tự do. Đồng thời, NO2 phản ứng với các ion oxy bề mặt. Vùng nghèo điện tử mở rộng nhanh chóng ra toàn bộ tiết diện nano. Điện trở của cảm biến tăng vọt theo cấp số nhân, cho phép phát hiện nồng độ khí cực nhỏ.
3.3. Các yếu tố môi trường ảnh hưởng đến điện trở cảm biến
Độ ẩm và nhiệt độ môi trường tác động mạnh đến tín hiệu của cảm biến khí bán dẫn. Phân tử hơi nước cạnh tranh vị trí hấp phụ với khí NO2 trên bề mặt nano. Hơi nước phân ly tạo ra các nhóm hydroxyl, làm giảm độ nhạy đo khí. Nhiệt độ làm việc quyết định trạng thái tồn tại của ion oxy hóa bề mặt. Ở nhiệt độ quá thấp, năng lượng kích hoạt phản ứng không đủ lớn. Ở nhiệt độ quá cao, hiện tượng khử hấp phụ xảy ra nhanh làm suy giảm tín hiệu. Việc lựa chọn nhiệt độ hoạt động cân bằng giúp ổn định điện trở nền và duy trì độ chọn lọc cao.
IV. Nâng cao độ nhạy cảm biến khí NO2 bằng dây nano ZnO
Khí nitơ dioxit NO2 là tác nhân gây ô nhiễm không khí nguy hiểm. Nâng cao hiệu năng cảm biến khí NO2 là mục tiêu cốt lõi của nghiên cứu vật liệu. Dây nano ZnO mang lại bước tiến lớn nhờ diện tích tiếp xúc cao và tốc độ vận chuyển điện tích nhanh. Các giải pháp cải tiến tập trung vào tối ưu hóa nhiệt độ ủ và biến tính bề mặt vật liệu. Việc cấy tạp chất hoặc tạo dị thể oxit kim loại làm tăng mật độ tâm hoạt tính. Nhờ đó, giới hạn phát hiện khí đạt ngưỡng ppb. Cảm biến hoạt động bền bỉ, phản hồi chính xác và có độ chọn lọc vượt trội với các khí gây nhiễu.
4.1. Ảnh hưởng của nhiệt độ làm việc đến độ nhạy khí NO2
Nhiệt độ hoạt động quyết định trực tiếp đến động học phản ứng bề mặt của dây nano ZnO. Ở dải nhiệt độ từ 150 đến 250 độ C, ion oxy O- chiếm ưu thế trên bề mặt oxit kẽm. Trạng thái ion này tạo điều kiện thuận lợi nhất cho phân tử NO2 tương tác trao đổi điện tử. Thử nghiệm thực nghiệm chứng minh độ nhạy đạt đỉnh tại nhiệt độ tối ưu khoảng 200 độ C. Nếu nhiệt độ tăng quá 300 độ C, tốc độ bay hơi của phân tử khí tăng nhanh. Hiện tượng khử hấp phụ làm giảm mật độ khí bám trên bề mặt, khiến độ nhạy tổng thể của linh kiện suy giảm.
4.2. Kỹ thuật biến tính bề mặt dây nano ZnO bằng oxit niobi
Biến tính bề mặt bằng hạt nano niobi oxit Nb2O5 tạo ra tiếp xúc dị thể p-n hoặc n-n cục bộ. Sự chênh lệch thế năng thúc đẩy quá trình chuyển dời điện tích tại mặt phân giới. Các hạt Nb2O5 đóng vai trò xúc tác hóa học, gia tăng tốc độ bẫy phân tử khí NO2. Cấu trúc dị thể tạo ra rào thế năng bổ sung, làm thay đổi mạnh mẽ điện trở khi có khí mục tiêu. Kết quả thực nghiệm cho thấy dây nano biến tính Nb2O5 có độ nhạy cao gấp nhiều lần so với dây nano nguyên chất. Thời gian hồi phục của cảm biến cũng được rút ngắn đáng kể.
4.3. So sánh hiệu năng phát hiện khí giữa các cấu trúc nano
Hiệu năng cảm biến phụ thuộc mật thiết vào hình thái cấu trúc nano của vật liệu. Cấu trúc dây nano ZnO chế tạo bằng nhiệt bay hơi cho độ nhạy cao nhất nhờ tinh thể hoàn hảo. Dạng thanh nano ZnO thủy nhiệt có chi phí thấp và đáp ứng tốt ở nồng độ khí trung bình. Cấu trúc tetrapod bốn chân nano tạo mạng lưới không gian thông thoáng, giảm hiện tượng nghẽn khí. Màng nano biến tính đem lại sự cân bằng giữa độ bền cơ học và tính nhạy khí. Phân tích thực nghiệm khẳng định dây nano một chiều là lựa chọn tối ưu cho việc chế tạo cảm biến khí NO2 chuyên dụng.
V. Ứng dụng thực tiễn của cảm biến khí NO2 dùng nano ZnO
Sự phát triển của cảm biến khí bán dẫn oxit kẽm mở ra nhiều ứng dụng thực tiễn trong đời sống. Khí NO2 sinh ra chủ yếu từ khí thải phương tiện giao thông và các nhà máy nhiệt điện. Đây là khí độc gây hại cho hệ hô hấp và môi trường sống. Cảm biến cấu trúc nano 1D cho phép phát hiện sớm khí rò rỉ với độ chính xác cao. Linh kiện tiêu thụ ít năng lượng, dễ dàng ghép nối với mạch xử lý số. Thiết bị giúp cảnh báo kịp thời nguy cơ ngộ độc khí trong hầm lò và khu công nghiệp. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn quan trắc môi trường hiện đại.
5.1. Giám sát ô nhiễm không khí tại đô thị và khu công nghiệp
Hệ thống quan trắc chất lượng không khí đô thị yêu cầu các đầu dò nhạy khí có kích thước nhỏ gọn. Cảm biến dây nano ZnO đáp ứng tốt yêu cầu đo nồng độ NO2 liên tục theo thời gian thực. Linh kiện được lắp đặt tại các nút giao thông trọng điểm để đánh giá mức độ phát thải xe cơ giới. Tại các nhà máy hóa chất, cảm biến giúp phát hiện sự cố rò rỉ khí độc hại ngay lập tức. Tín hiệu điện trở được truyền trực tiếp về trung tâm điều khiển để kích hoạt hệ thống thông gió. Độ ổn định cao của vật liệu đảm bảo thiết bị hoạt động bền bỉ ngoài trời.
5.2. Tích hợp cảm biến màng mỏng vào thiết bị quan trắc thông minh
Xu hướng Internet vạn vật IoT đòi hỏi các cảm biến phải tích hợp sâu vào thiết bị di động thông minh. Cảm biến khí NO2 chế tạo từ thanh nano ZnO dễ dàng thu nhỏ trên chip bán dẫn đơn lẻ. Mạch điện tử tích hợp có thể xử lý tín hiệu và truyền dữ liệu không dây qua Bluetooth hoặc Wifi. Người dùng có thể theo dõi chất lượng không khí xung quanh thông qua ứng dụng điện thoại. Khả năng tiêu thụ năng lượng thấp kéo dài thời lượng pin cho các thiết bị đeo cá nhân. Đây là hướng đi tiềm năng cho các giải pháp chăm sóc sức khỏe cộng đồng trong tương lai.
Mục lục chi tiết luận án
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (131 trang)Nội dung chính
Tổng quan về luận án
Luận án này tập trung vào nghiên cứu và phát triển vật liệu kẽm ô-xít (ZnO) cấu trúc nano một chiều cho ứng dụng cảm biến khí nitơ điôxít (NO2). Bối cảnh khoa học của nghiên cứu được đặt trong thực trạng ô nhiễm môi trường gia tăng do hoạt động công nghiệp và công nghệ, đặc biệt là sự phát thải của các loại khí độc hại như NO2, đòi hỏi các giải pháp cảm biến nhanh chóng và chính xác. Các ô-xít kim loại bán dẫn, đặc biệt là ZnO, đã chứng minh tiềm năng vượt trội nhờ các đặc tính hóa lý độc đáo như đa dạng hình thái học, khả năng nhạy khí cao, độ ổn định tốt, độ rộng vùng cấm lớn (khoảng 3,37 eV) và năng lượng liên kết exciton cao. Tuy nhiên, các phương pháp chế tạo nanovật liệu ZnO truyền thống như lắng đọng hơi vật lý, MOCVD, và MBE thường đòi hỏi điều kiện nhiệt độ cao, chi phí đắt đỏ do sử dụng xúc tác kim loại quý (Pt, Au), hoặc cho sản lượng thấp và khó kiểm soát, như đã được chỉ ra trong các tài liệu [59, 103].
Research gap SPECIFIC với citations từ literature: Mặc dù có nhiều nghiên cứu về vật liệu nano ZnO, vẫn tồn tại một khoảng trống đáng kể trong việc phát triển các phương pháp chế tạo hiệu suất cao, chi phí thấp, không sử dụng xúc tác kim loại quý và phù hợp với điều kiện phòng thí nghiệm tại Việt Nam. Cụ thể, các nghiên cứu trước đây thường tập trung vào việc tạo ra vật liệu với số lượng nhỏ hoặc yêu cầu áp suất thấp phức tạp, làm tăng giá thành sản phẩm và hạn chế khả năng ứng dụng đại trà [45, 59, 103]. Hơn nữa, cơ chế hình thành của các cấu trúc nano ZnO dạng tetrapod trong quá trình bốc bay nhiệt vẫn chưa được làm rõ đầy đủ [8, 74]. Sự thiếu vắng một quy trình toàn diện để đánh giá và tối ưu hóa các đặc tính nhạy khí của các loại cấu trúc nano ZnO khác nhau (thanh, dây, tetrapod) theo các điều kiện chế tạo và làm việc (nhiệt độ ủ, nhiệt độ hoạt động, nồng độ khí) cũng là một hạn chế. Nghiên cứu này hướng đến việc giải quyết những thách thức này thông qua việc đưa ra các quy trình tổng hợp mới và phân tích chuyên sâu về cơ chế hình thành cũng như hiệu suất cảm biến.
Research questions và hypotheses: Nghiên cứu này được dẫn dắt bởi các câu hỏi và giả thuyết sau:
- RQ1: Liệu có thể chế tạo thành công vật liệu ZnO cấu trúc nano một chiều (thanh nano, dây nano, tetrapod) với số lượng lớn (cỡ gram), hiệu suất cao, và quy trình ổn định bằng phương pháp thủy nhiệt và phương pháp bốc bay nhiệt không sử dụng chất xúc tác kim loại quý và không cần áp suất thấp?
- H1: Vật liệu ZnO cấu trúc nano một chiều có thể được tổng hợp với hiệu suất cao và số lượng lớn bằng phương pháp thủy nhiệt và bốc bay nhiệt mà không cần xúc tác kim loại quý hoặc áp suất thấp.
- RQ2: Ảnh hưởng của các điều kiện chế tạo (pH, nhiệt độ ủ) lên hình thái cấu trúc, tính chất vật lý (quang học, điện) của vật liệu nano ZnO là gì?
- H2: Các điều kiện chế tạo cụ thể sẽ tạo ra các hình thái và tính chất khác nhau của vật liệu nano ZnO, ảnh hưởng trực tiếp đến hiệu suất cảm biến.
- RQ3: Quy trình chế tạo cảm biến khí dựa trên vật liệu nano ZnO được tổng hợp là gì, và các điều kiện làm việc tối ưu cho cảm biến này với khí NO2 là gì?
- H3: Cảm biến dựa trên vật liệu nano ZnO sẽ cho thấy đặc tính nhạy khí NO2 tốt trong một dải nhiệt độ hoạt động và nồng độ khí tối ưu.
- RQ4: Việc biến tính vật liệu nano ZnO bằng Nb2O5 có thể nâng cao độ đáp ứng của cảm biến khí NO2 như thế nào?
- H4: Biến tính bằng Nb2O5 sẽ cải thiện đáng kể độ nhạy và thời gian đáp ứng/hồi phục của cảm biến khí NO2 trên nền ZnO.
Theoretical framework với tên theories cụ thể: Khung lý thuyết của luận án được xây dựng dựa trên các nguyên lý cơ bản của vật lý bán dẫn và khoa học vật liệu nano.
- Lý thuyết cấu trúc tinh thể (Wurtzite và Zincblende): Nghiên cứu dựa trên sự hiểu biết về hai dạng cấu trúc tinh thể cơ bản của ZnO, với cấu trúc lục giác Wurtzite là dạng ổn định và bền vững ở nhiệt độ phòng và áp suất khí quyển. Các tính chất quang điện và cơ học của ZnO được lý giải dựa trên cấu trúc mạng này [23, 78].
- Lý thuyết vùng năng lượng bán dẫn: Giải thích các đặc tính điện và quang học của ZnO, bao gồm độ rộng vùng cấm trực tiếp lớn (3,37 eV) và cơ chế dẫn điện loại n do các khuyết tật tự nhiên (lỗ trống ô-xi, nút khuyết kẽm) [30].
- Hiệu ứng giam giữ lượng tử (Quantum Confinement Effect): Lý thuyết này được sử dụng để giải thích sự phụ thuộc của phổ huỳnh quang (PL) và các tính chất vật lý khác của vật liệu nano ZnO vào kích thước, đặc biệt là khi đường kính dây nano nhỏ hơn 10 nm, dẫn đến "blue-shift" trong phổ PL [30, 47, 65, 82, 97].
- Cơ chế nhạy khí trên bề mặt vật liệu ô-xít kim loại bán dẫn: Giải thích sự thay đổi điện trở của cảm biến dựa trên sự tương tác của khí (NO2) với các hạt tải trên bề mặt vật liệu, đặc biệt là thông qua sự thay đổi chiều rộng vùng nghèo hạt tải khi khí hấp phụ [13, 29, 43, 46]. Các cơ chế như vận chuyển ion ô-xi qua các vị trí xen kẽ hoặc trống ô-xi, cũng như khuếch tán ion kim loại, được xem xét [13].
- Cơ chế hình thành vật liệu nano (Vapor-Solid - VS và Thủy nhiệt): Luận án tìm hiểu cơ chế hình thành dây nano và tetrapod ZnO thông qua quá trình bốc bay nhiệt (đặc biệt là cơ chế VS không cần mầm xúc tác ban đầu [54, 59, 83]) và phương pháp thủy nhiệt (tạo mầm và phát triển tinh thể liên quan đến các dung môi và chất hoạt động bề mặt như Na2CO3, PVP, PEG) [9, 34, 104].
Đóng góp đột phá với quantified impact: Luận án này đưa ra các đóng góp đột phá với tác động rõ rệt:
- Quy trình tổng hợp vật liệu nano ZnO quy mô lớn, chi phí thấp: Phát triển thành công 02 quy trình chế tạo vật liệu ZnO một chiều cấu trúc nano (thanh, dây, tetrapod) với hiệu suất cao, có thể sản xuất "số lượng lớn vật liệu (cỡ gram) trong một lần chế tạo". Đặc biệt, quy trình bốc bay nhiệt được thực hiện "trong điều kiện áp suất khí quyển (không cần áp suất thấp) và không sử dụng mầm kết tinh là các xúc tác kim loại quý," giải quyết hạn chế về chi phí và tính khả thi công nghệ.
- Làm rõ cơ chế hình thành vật liệu nano: Đã "đưa ra cơ chế hình thành vật liệu ZnO dạng dây nano, và tetrapod được chế tạo bằng phương pháp bốc bay nhiệt," cung cấp hiểu biết sâu sắc hơn về quá trình tăng trưởng tự do của các cấu trúc nano phức tạp này.
- Nâng cao hiệu suất cảm biến thông qua biến tính: Thành công trong việc "biến tính vật liệu nano ZnO bằng Nb2O5 nhằm nâng cao độ đáp ứng của cảm biến," mang lại "đặc tính nhạy khí nhiều ưu việt với khí NO2." Điều này mở ra hướng đi mới trong việc tối ưu hóa vật liệu cảm biến.
- Đánh giá toàn diện và tối ưu hóa cảm biến: Luận án cung cấp một phân tích chuyên sâu về tính chất cảm biến khí của vật liệu nano ZnO "theo nhiệt độ chế tạo, theo nhiệt độ làm việc, theo nồng độ khí NO2," từ đó xác định được các điều kiện hoạt động tối ưu, có tác động trực tiếp đến việc phát triển các thiết bị cảm biến thực tiễn.
- Tác động học thuật đáng kể: Luận án đã công bố "8 công trình công bố của luận án là 8, trong đó có 2 công trình trên tạp chí quốc tế chuyên ngành thuộc hệ thống SCI," cho thấy chất lượng nghiên cứu được công nhận rộng rãi trong cộng đồng khoa học quốc tế.
Scope (sample size, timeframe) và significance: Phạm vi nghiên cứu bao gồm việc tổng hợp và đặc trưng hóa nhiều loại vật liệu nano ZnO (thanh nano, dây nano, tetrapod) được chế tạo bằng phương pháp thủy nhiệt và bốc bay nhiệt, với các thông số chế tạo được khảo sát hệ thống (ví dụ: pH từ 8 đến 11 cho thủy nhiệt, nhiệt độ ủ từ 400 đến 700°C cho bốc bay nhiệt). Các cảm biến được chế tạo trên đế SiO2/Si với điện cực Pt, sau đó được thử nghiệm đặc trưng nhạy khí với NO2 trong dải nồng độ từ 0.5 ppm đến 10 ppm và nhiệt độ hoạt động từ 200°C đến 350°C. Nghiên cứu cũng bao gồm việc biến tính vật liệu bằng Nb2O5 ở các nồng độ khác nhau (M1-M4) để tối ưu hóa hiệu suất.
Ý nghĩa của nghiên cứu là tạo ra nền tảng vững chắc cho việc phát triển các cảm biến khí NO2 hiệu suất cao, chi phí thấp, đáp ứng nhu cầu giám sát môi trường và an toàn. Các quy trình chế tạo đơn giản, hiệu quả và không sử dụng xúc tác kim loại quý là một bước tiến quan trọng cho các phòng thí nghiệm và công nghiệp tại Việt Nam, giảm sự phụ thuộc vào các công nghệ đắt đỏ từ nước ngoài. Việc hiểu rõ cơ chế hình thành và tối ưu hóa vật liệu mở ra tiềm năng cho việc thiết kế cảm biến thế hệ mới với độ nhạy, độ chọn lọc và độ ổn định cao hơn.
Literature Review và Positioning
Luận án này được xây dựng trên nền tảng của một tổng quan tài liệu sâu rộng, tổng hợp các dòng nghiên cứu chính về vật liệu nano ZnO và ứng dụng cảm biến khí. Các nghiên cứu trước đây đã chứng minh ZnO là một vật liệu bán dẫn loại n đầy hứa hẹn cho cảm biến khí độc và khí cháy nổ [32, 37, 69].
Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể: Các dòng nghiên cứu chính bao gồm:
- Chế tạo vật liệu nano ZnO: Nhiều phương pháp đã được phát triển như phương pháp hóa [9, 34, 65, 104], lắng đọng hơi vật lý [19, 88], MOCVD [59, 103], MBE [59, 103], lắng đọng bằng xung laser [60, 64], phương pháp phún xạ [58], phương pháp điện hóa [67, 86], và ăn mòn [45]. Các phương pháp bốc bay nhiệt và thủy nhiệt đặc biệt được quan tâm do tính đơn giản và tiềm năng sản xuất số lượng lớn [49, 59, 83]. Ví dụ, Ping và cộng sự [54] sử dụng cơ chế hơi – rắn (VS) để chế tạo dây nano ZnO có đường kính 40-100 nm, trong khi Hanmei và cộng sự [34] chế tạo dây nano ZnO (~60%) và nanobelts (~40%) bằng phương pháp thủy nhiệt sử dụng ZnCl2, Na2CO3 và SDSN.
- Tính chất vật lý của ZnO nano một chiều: Các nghiên cứu đã chỉ ra rằng phổ huỳnh quang (PL) của dây và đai nano ZnO phụ thuộc mạnh vào kích thước, thể hiện hiệu ứng giam giữ lượng tử (blue-shift) [30, 47, 65, 82, 97]. Đặc tính dẫn điện của dây nano ZnO cũng được Alexandra B. và cộng sự [79] nghiên cứu, cho thấy tính bán dẫn với điện trở giảm theo hàm mũ khi nhiệt độ tăng và phụ thuộc vào tỷ lệ chiều dài/tiết diện.
- Ứng dụng cảm biến khí: Các vật liệu nano ZnO đã được ứng dụng rộng rãi trong cảm biến hóa học [8, 13, 17]. Nhiều công trình đã tập trung chế tạo dây nano ZnO cho cảm biến khí, với các kết quả khác nhau tùy thuộc vào công nghệ chế tạo. Bảng 1.1 trong tài liệu gốc liệt kê các nghiên cứu sử dụng thanh/dây nano ZnO cho các loại khí như Etanol, H2, CO2, NO2, với độ đáp ứng và nhiệt độ làm việc đa dạng từ 0.41 đến 80 và từ nhiệt độ phòng đến 330 oC [1, 17, 29, 61, 71, 84, 94].
Contradictions/debates với ít nhất 2 opposing views: Trong lĩnh vực chế tạo vật liệu nano ZnO, tồn tại những tranh luận về hiệu quả và tính khả thi của các phương pháp khác nhau:
- Về xúc tác kim loại quý trong bốc bay nhiệt: Một số nghiên cứu như của Nguyễn Đức Khoáng và cộng sự (2015) hoặc Nguyễn Tư và cộng sự (2014) sử dụng mầm kết tinh là các hạt Au để tạo dây nano ZnO bằng phương pháp bốc bay nhiệt, dựa trên cơ chế VLS [62]. Tuy nhiên, luận án này chỉ ra rằng việc sử dụng kim loại quý làm xúc tác dẫn đến chi phí cao và sản lượng thấp. Ngược lại, các công trình khác như của Ping [54] hoặc Mute [59] đã chế tạo dây nano ZnO bằng bốc bay nhiệt mà không đề cập đến việc sử dụng xúc tác, hoặc như luận án này, thực hiện hoàn toàn "không sử dụng chất xúc tác, không cần áp suất thấp," chứng minh khả năng tự phát triển thông qua cơ chế hơi-rắn (VS) [11, 20]. Điều này đặt ra câu hỏi về tính cần thiết và hiệu quả của xúc tác quý trong việc kiểm soát hình thái và số lượng lớn vật liệu.
- Về cơ chế hình thành tetrapod: Mặc dù các cấu trúc nano ZnO tetrapod đã được quan sát, cơ chế hình thành và đặc điểm của chúng vẫn "không rõ ràng" theo [8, 74]. Một số nhà nghiên cứu như Choi và cộng sự [11] đã ghi nhận sự hiện diện của một "chấm lõi kẽm ZnO" trong tetrapod và cho rằng sự hình thành này là do quá trình hơi-rắn, với lõi này hoạt động như một mầm. Ding [20] cũng khẳng định các mặt mang điện tích dương của kẽm có thể là mặt phát triển nhanh. Tuy nhiên, một cơ chế chung giải thích cho sự hình thành dây nano và tetrapod ZnO vẫn còn thiếu [theo Bảng 1.2, phần nhận xét cuối cùng của mục 1.3.1]. Luận án này góp phần làm rõ cơ chế này.
Positioning trong literature với specific gap identified: Luận án này tự định vị mình bằng cách trực tiếp giải quyết các hạn chế của các phương pháp chế tạo hiện có và sự thiếu sót trong việc hiểu cơ chế hình thành vật liệu. Trong khi nhiều nghiên cứu tập trung vào việc tạo ra vật liệu nano ZnO chất lượng cao cho các ứng dụng cụ thể, luận án này nhấn mạnh vào việc phát triển "phương pháp đơn giản, giá thành thấp, hiệu suất cao và phù hợp với điều kiện phòng thí nghiệm ở Việt Nam." Đây là một khoảng trống quan trọng trong việc đưa các nghiên cứu từ phòng thí nghiệm ra ứng dụng thực tiễn, đặc biệt ở các quốc gia đang phát triển. Cụ thể, nó khác biệt với các phương pháp MOCVD và MBE (chi phí cao, sản lượng thấp) [59, 103] hoặc các phương pháp yêu cầu xúc tác Au/Pt [62], bằng cách đề xuất các quy trình không xúc tác, không áp suất thấp, sản xuất "cỡ gram".
How this advances field với concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực khoa học vật liệu và công nghệ cảm biến bằng cách:
- Cung cấp các quy trình chế tạo vật liệu nano ZnO 1D hiệu quả về chi phí và sản lượng, có thể dễ dàng nhân rộng, đẩy nhanh quá trình chuyển giao công nghệ từ nghiên cứu cơ bản sang ứng dụng.
- Làm sâu sắc thêm hiểu biết về cơ chế tăng trưởng tự tổ chức của nanovật liệu ZnO, đặc biệt là tetrapod, thông qua quá trình bốc bay nhiệt mà không cần xúc tác, một lĩnh vực còn ít được khám phá chi tiết.
- Mở rộng kiến thức về cách biến tính vật liệu (sử dụng Nb2O5) có thể tối ưu hóa hiệu suất cảm biến, cung cấp một chiến lược mới để cải thiện độ nhạy và tính chọn lọc của cảm biến khí.
- Đóng góp một bộ dữ liệu toàn diện về đặc tính nhạy khí của các cấu trúc nano ZnO khác nhau dưới nhiều điều kiện hoạt động, tạo ra một nguồn tham khảo quý giá cho việc thiết kế cảm biến thế hệ tiếp theo.
So sánh với ÍT NHẤT 2 international studies:
- So sánh với Andreas và cộng sự (Đức) [57]: Nghiên cứu của Andreas và cộng sự ở Đức đã chế tạo dây nano ZnO bằng phương pháp bốc bay nhiệt có thể điều khiển được trên cơ chế hơi-rắn (VS) tại nhiệt độ lân cận 800 oC. Luận án này cũng sử dụng phương pháp bốc bay nhiệt trên cơ chế VS, nhưng khác biệt ở chỗ luận án tập trung vào việc chế tạo "trong điều kiện áp suất khí quyển (không cần áp suất thấp) và không sử dụng mầm kết tinh là các xúc tác kim loại quý," đồng thời đạt được sản lượng lớn (cỡ gram). Điều này cho thấy sự cải tiến về tính kinh tế và khả năng mở rộng quy mô.
- So sánh với Widanarto (Indonesia): Widanarto tại Indonesia đã sử dụng vật liệu nano ZnO có đường kính 200 nm ứng dụng cho cảm biến khí. Nghiên cứu này không chỉ sử dụng nhiều loại hình thái ZnO (thanh, dây, tetrapod) mà còn khảo sát ảnh hưởng của kích thước dây đến độ đáp ứng. Ví dụ, Matteo và cộng sự [91] chỉ ra rằng độ đáp ứng của cảm biến giảm từ 19 lần xuống 13 lần khi đường kính dây nano tăng từ 40 nm lên 115 nm (với 1000 ppm khí NO2). Luận án này cung cấp một phân tích sâu sắc hơn về mối quan hệ giữa hình thái, kích thước và hiệu suất cảm biến, đặc biệt thông qua việc biến tính vật liệu để nâng cao hiệu quả.
- So sánh với Chougule [15]: Chougule đã chỉ ra rằng vật liệu nano ZnO có độ chọn lọc với khí NO2 hơn các khí khác như H2S và NH3. Nghiên cứu này không chỉ xác nhận tính chọn lọc này mà còn đi sâu vào tối ưu hóa các điều kiện làm việc (nhiệt độ hoạt động từ 200 oC đến 350 oC) và cải thiện độ nhạy thông qua biến tính Nb2O5, đẩy xa giới hạn hiệu suất của cảm biến NO2 trên nền ZnO.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án này thực hiện một số đóng góp đáng kể cho lý thuyết bằng cách mở rộng và thách thức các lý thuyết hiện có trong lĩnh vực khoa học vật liệu và cảm biến.
- Mở rộng lý thuyết về cơ chế hình thành vật liệu nano không xúc tác: Trong khi cơ chế hơi-lỏng-rắn (VLS) của Wagner và Ellis được chấp nhận rộng rãi cho sự tăng trưởng của các cấu trúc nano với sự có mặt của xúc tác kim loại quý [62], luận án này đã "Đưa ra cơ chế hình thành vật liệu ZnO dạng dây nano, và tetrapod được chế tạo bằng phương pháp bốc bay nhiệt" mà "không sử dụng mầm kết tinh là các xúc tác kim loại quý." Điều này mở rộng lý thuyết cơ chế hơi-rắn (VS) bằng cách cung cấp bằng chứng thực nghiệm và giải thích chi tiết về sự tự tổ chức của hơi ZnOx (x<1) và sự hình thành các hạt ZnO, sau đó là sự tăng trưởng của các cấu trúc nano mà không cần xúc tác bên ngoài [11, 94]. Điều này gợi ý rằng các động lực bề mặt và điều kiện quá bão hòa có thể đóng vai trò then chốt hơn trong sự tăng trưởng nanovật liệu tự do so với giả định ban đầu.
- Thách thức các giả định về vật liệu nano cho cảm biến: Các nghiên cứu trước đây thường cho rằng việc giảm kích thước hạt luôn dẫn đến tăng độ nhạy cảm biến do hiệu ứng diện tích bề mặt lớn và chiều dài Debye [29, 43, 46]. Tuy nhiên, nghiên cứu này đã so sánh hiệu suất cảm biến giữa thanh nano, dây nano và tetrapod ZnO, cho thấy sự khác biệt về độ đáp ứng không chỉ phụ thuộc vào kích thước mà còn vào hình thái và các điều kiện ủ nhiệt/làm việc. Việc biến tính vật liệu bằng Nb2O5 cũng thách thức quan điểm chỉ tập trung vào hình thái ban đầu, chứng minh rằng sửa đổi hóa học bề mặt có thể vượt qua các giới hạn nội tại của vật liệu.
- Lý giải về khuyết tật và tính chất quang học: Luận án sử dụng Giản đồ mức năng lượng của ZnO [45] để giải thích rằng đỉnh huỳnh quang ở khoảng 521 nm chủ yếu là kết quả của vị trí nút khuyết của ô-xi (VO), và đỉnh tại 544 nm được tạo ra bởi sự dịch chuyển các điện tử từ vùng dẫn đến mức năng lượng do các nguyên tử ô-xi xen kẽ (Oi) tạo ra trong vùng cấm (Hình 1.4). Sự gia tăng của các đỉnh vùng đỏ cho thấy sự gia tăng mật độ của các nút khuyết và điền kẽ liên quan đến ô-xi. Điều này củng cố lý thuyết về vai trò của các khuyết tật trong việc hình thành các mức năng lượng sâu trong vùng cấm và ảnh hưởng đến tính chất phát quang của ZnO.
Conceptual framework với components và relationships: Khung khái niệm của luận án liên kết các điều kiện chế tạo, đặc tính vật liệu nano, và hiệu suất cảm biến:
- Đầu vào (Điều kiện chế tạo): Phương pháp thủy nhiệt (pH, loại tiền chất, nhiệt độ, thời gian) và phương pháp bốc bay nhiệt (nhiệt độ, khí mang, loại nguồn, nhiệt độ ủ). Các yếu tố biến tính (nồng độ Nb2O5).
- Quy trình (Hình thành và đặc trưng hóa vật liệu):
- Cơ chế hình thành: Hơi-rắn (VS) cho bốc bay nhiệt; tạo mầm và phát triển cho thủy nhiệt.
- Hình thái cấu trúc: Thanh nano, dây nano, tetrapod (đường kính, chiều dài).
- Tính chất vật liệu: Cấu trúc tinh thể (XRD, HR-TEM), hình thái học (SEM, TEM), thành phần (EDX), tính chất quang học (PL, UV-Vis), tính chất điện (độ dẫn, vùng cấm).
- Đầu ra (Hiệu suất cảm biến):
- Đặc trưng nhạy khí: Độ đáp ứng (S = Rg/Ra), thời gian đáp ứng, thời gian hồi phục, độ ổn định, giới hạn đo, độ chọn lọc (đối với NO2).
- Điều kiện hoạt động tối ưu: Nhiệt độ làm việc tối ưu, nồng độ khí. Các mối quan hệ chính bao gồm: Điều kiện chế tạo ảnh hưởng đến hình thái và tính chất vật liệu; hình thái và tính chất vật liệu (đặc biệt là kích thước và khuyết tật bề mặt) ảnh hưởng đến cơ chế tương tác khí và từ đó quyết định hiệu suất cảm biến; biến tính vật liệu (Nb2O5) tác động đến bề mặt và cấu trúc điện tử, cải thiện đặc tính nhạy khí.
Theoretical model với propositions/hypotheses numbered: Luận án xây dựng một mô hình lý thuyết về cảm biến khí dựa trên ZnO nanostructures, với các mệnh đề/giả thuyết chính sau:
- P1: Việc giảm đường kính của các cấu trúc nano ZnO sẽ làm tăng tỷ lệ diện tích bề mặt/thể tích, dẫn đến độ nhạy cảm biến tăng do hiệu ứng vùng nghèo hạt tải (chiều dài Debye) [13, 29, 43, 46].
- P2: Các khuyết tật liên quan đến ô-xi (chỗ trống ô-xi VO, ô-xi xen kẽ Oi) trong mạng tinh thể ZnO tạo ra các mức năng lượng trong vùng cấm, ảnh hưởng đến mật độ hạt tải và từ đó đến độ dẫn điện và tính chất nhạy khí của vật liệu [45].
- P3: Nhiệt độ hoạt động tối ưu của cảm biến ZnO là một yếu tố then chốt, vì nó ảnh hưởng đến năng lượng kích hoạt cần thiết cho phản ứng hấp phụ/giải hấp khí trên bề mặt vật liệu [10, 16, 43].
- P4: Biến tính bề mặt ZnO bằng các ô-xít kim loại khác (ví dụ, Nb2O5) có thể tạo ra các điểm hoạt động mới hoặc thay đổi trạng thái điện tử bề mặt, từ đó tăng cường hấp phụ khí và cải thiện độ nhạy của cảm biến. (Minh họa sự mở rộng kênh dẫn điện của dây nano ZnO có khi biến tính các hạt Nb2O5 - Hình 3.52).
Paradigm shift với EVIDENCE từ findings: Luận án này không tạo ra một sự thay đổi hoàn toàn về mô hình (paradigm shift) nhưng thúc đẩy một sự "tiến bộ mô hình" (paradigm advancement) trong lĩnh vực tổng hợp nanovật liệu và công nghệ cảm biến. Bằng chứng là việc thành công "chế tạo được vật liệu ZnO bằng phương pháp bốc bay trong điều kiện áp suất khí quyển (không cần áp suất thấp) và không sử dụng mầm kết tinh là các xúc tác kim loại quý". Điều này thách thức quan niệm phổ biến rằng để đạt được vật liệu nano chất lượng cao cần các điều kiện cực đoan và xúc tác đắt tiền, mở ra một hướng đi kinh tế và bền vững hơn cho nghiên cứu và sản xuất vật liệu nano.
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp một cách độc đáo các lý thuyết vật lý bán dẫn và khoa học bề mặt để giải thích các đặc tính phức tạp của vật liệu nano ZnO và hiệu suất cảm biến của chúng.
-
Integration của theories: Luận án kết hợp lý thuyết cấu trúc tinh thể Wurtzite và Zincblende, lý thuyết vùng năng lượng bán dẫn để giải thích tính chất vật liệu; lý thuyết hiệu ứng giam giữ lượng tử để liên hệ kích thước vật liệu với tính chất quang học và điện; và lý thuyết cơ chế nhạy khí dựa trên vùng nghèo hạt tải để giải thích sự tương tác khí-bề mặt. Sự tích hợp này cho phép một cái nhìn toàn diện từ cấp độ nguyên tử đến cấp độ thiết bị, tạo ra một mô hình dự đoán mạnh mẽ.
-
Novel analytical approach với justification: Luận án sử dụng một phương pháp tiếp cận phân tích độc đáo bằng cách kết hợp: (1) So sánh hiệu suất nhạy khí đa dạng hình thái: Thay vì chỉ tập trung vào một loại cấu trúc nano, nghiên cứu này so sánh một cách hệ thống đặc tính nhạy khí của thanh nano, dây nano, và tetrapod ZnO, được chế tạo bằng hai phương pháp khác nhau (thủy nhiệt và bốc bay nhiệt). (2) Phân tích cơ chế hình thành chi tiết: Luận án đi sâu vào việc giải thích cơ chế hình thành dây nano và tetrapod ZnO trong điều kiện bốc bay nhiệt không xúc tác, một lĩnh vực còn ít được làm rõ. (3) Chiến lược biến tính vật liệu: Việc sử dụng Nb2O5 để biến tính vật liệu nhằm nâng cao độ nhạy khí NO2, đồng thời phân tích ảnh hưởng của nồng độ Nb2O5 khác nhau (M0, M1, M2, M3, M4) là một phương pháp tiếp cận mới để tối ưu hóa hiệu suất cảm biến. (4) Phân tích mối quan hệ nhiệt độ - đáp ứng: Khảo sát sự phụ thuộc của độ đáp ứng, thời gian đáp ứng và thời gian hồi phục vào nhiệt độ hoạt động và nhiệt độ ủ, cung cấp một bức tranh chi tiết về các điều kiện tối ưu. Justification cho cách tiếp cận này là để vượt qua những hạn chế của các nghiên cứu đơn lẻ, cung cấp một cái nhìn toàn diện và đa chiều về mối quan hệ giữa tổng hợp, cấu trúc, và chức năng.
-
Conceptual contributions với definitions:
- Cảm biến độ dẫn trên cơ sở vật liệu nano ZnO một chiều: Định nghĩa một loại cảm biến dựa trên sự thay đổi điện trở của các cấu trúc ZnO kích thước nano khi hấp phụ khí, khai thác tỷ lệ diện tích bề mặt/thể tích lớn và ảnh hưởng mạnh của bề mặt đến tính chất điện.
- Cơ chế hình thành tetrapod không xúc tác: Đề xuất một mô hình cho sự hình thành các cấu trúc tetrapod ZnO thông qua cơ chế hơi-rắn mà không cần mầm xúc tác kim loại quý, dựa trên sự ngưng tụ hơi ZnOx và phát triển ưu tiên theo trục c của cấu trúc Wurtzite tại các chấm lõi kẽm.
- Biến tính Nb2O5 để nâng cao độ nhạy: Khái niệm về việc sử dụng Nb2O5 như một tác nhân biến tính bề mặt để tạo ra các tâm hoạt động mới hoặc điều chỉnh vùng nghèo điện tử, từ đó cải thiện đáng kể khả năng hấp phụ và nhạy khí của vật liệu nano ZnO với NO2.
-
Boundary conditions explicitly stated:
- Loại khí: Nghiên cứu giới hạn ở khí NO2, mặc dù ZnO có thể nhạy với nhiều loại khí khác.
- Phương pháp chế tạo: Tập trung vào phương pháp thủy nhiệt và bốc bay nhiệt, bỏ qua các phương pháp khác như MOCVD, MBE do chi phí và độ phức tạp.
- Cấu trúc vật liệu: Giới hạn ở cấu trúc nano một chiều (thanh, dây, tetrapod), không bao gồm các cấu trúc khác như hạt nano hoặc màng mỏng.
- Nhiệt độ hoạt động: Dải nhiệt độ hoạt động của cảm biến được khảo sát từ 200°C đến 350°C, phản ánh điều kiện làm việc điển hình của cảm biến oxit kim loại bán dẫn.
- Vật liệu biến tính: Chỉ sử dụng Nb2O5 làm tác nhân biến tính, không mở rộng sang các vật liệu biến tính khác.
Phương pháp nghiên cứu tiên tiến
Nghiên cứu áp dụng một phương pháp luận thực nghiệm chặt chẽ và tiên tiến để đảm bảo độ tin cậy và tính khoa học của các kết quả.
Thiết kế nghiên cứu
- Research philosophy: Luận án thể hiện rõ ràng triết lý nghiên cứu Positivism. Mục tiêu là khám phá các mối quan hệ nhân quả khách quan giữa các biến (điều kiện chế tạo, đặc tính vật liệu, nồng độ Nb2O5) và kết quả (hiệu suất cảm biến khí NO2). Nghiên cứu sử dụng các phương pháp định lượng và thực nghiệm để thu thập dữ liệu, kiểm tra các giả thuyết và thiết lập các nguyên tắc tổng quát về hoạt động của cảm biến.
- Mixed methods với SPECIFIC combination rationale: Mặc dù không phải là mixed methods theo nghĩa xã hội học (kết hợp định tính và định lượng), nghiên cứu này kết hợp chặt chẽ các phương pháp từ nhiều lĩnh vực khoa học vật liệu và kỹ thuật.
- Vật lý/Hóa học (Tổng hợp vật liệu): Sử dụng phương pháp thủy nhiệt và bốc bay nhiệt để tổng hợp các cấu trúc nano ZnO.
- Vật lý/Kỹ thuật (Đặc trưng hóa): Vận dụng các kỹ thuật phân tích hiện đại như SEM, TEM, HR-TEM, XRD, PL, UV-Vis, EDX để xác định cấu trúc, hình thái, thành phần và tính chất quang học.
- Kỹ thuật Điện/Vật liệu (Chế tạo và thử nghiệm cảm biến): Thiết kế và chế tạo cảm biến trên cơ sở điện cực Pt trên đế SiO2/Si, sau đó đo lường đặc tính nhạy khí (điện trở, độ đáp ứng, thời gian đáp ứng/hồi phục) trong môi trường khí NO2 được kiểm soát.
- Rationale: Sự kết hợp này là cần thiết để có một cái nhìn toàn diện từ cấp độ nguyên tử đến cấp độ thiết bị, từ việc chế tạo vật liệu cơ bản đến việc đánh giá hiệu suất của thiết bị cuối cùng, đảm bảo rằng các kết luận về mối quan hệ giữa cấu trúc-tính chất-chức năng là có cơ sở khoa học và thực nghiệm vững chắc.
- Multi-level design với levels clearly defined: Nghiên cứu được thực hiện theo thiết kế đa cấp độ:
- Cấp độ 1 (Tổng hợp vật liệu): Nghiên cứu ảnh hưởng của các thông số chế tạo (pH, nhiệt độ ủ) lên hình thái và cấu trúc tinh thể của vật liệu nano ZnO.
- Cấp độ 2 (Đặc trưng hóa vật liệu): Phân tích chi tiết cấu trúc (XRD), hình thái (SEM, TEM, HR-TEM), thành phần hóa học (EDX), và tính chất quang học (PL, UV-Vis) của các vật liệu nano ZnO được tổng hợp.
- Cấp độ 3 (Chế tạo cảm biến): Tích hợp vật liệu nano ZnO lên các điện cực Pt để tạo thành thiết bị cảm biến.
- Cấp độ 4 (Thử nghiệm và tối ưu hóa cảm biến): Đánh giá đặc tính nhạy khí của cảm biến dưới các điều kiện hoạt động khác nhau (nhiệt độ, nồng độ khí NO2), bao gồm cả việc biến tính vật liệu để cải thiện hiệu suất.
- Sample size và selection criteria EXACT:
- Tổng hợp thủy nhiệt: Các mẫu được chế tạo với độ pH khác nhau (pH = 8, 9, 10, 11) để khảo sát ảnh hưởng lên hình thái. Ví dụ, "thanh nano ZnO được chế tạo với pH = 10" được chọn để phân tích sâu hơn bằng SEM, HR-TEM, FFT, EDS, XRD, UV-Vis, PL (Hình 3.2-3.6).
- Tổng hợp bốc bay nhiệt: Các mẫu dây nano ZnO được chế tạo tại các nhiệt độ ủ khác nhau (400, 500, 600, 700°C) và khảo sát độ đáp ứng (Hình 3.21). Năm hệ mẫu (M11-M15) được khảo sát bằng SEM để quan sát các cấu trúc dạng dây và tetrapod.
- Biến tính Nb2O5: Các cảm biến dây nano ZnO biến tính bằng Nb2O5 với các nồng độ khác nhau được ký hiệu là M1, M2, M3, M4 (Hình 3.40). Cảm biến M0 là mẫu không biến tính để đối chứng. Đặc trưng nhạy khí được khảo sát cho các mẫu này (Hình 3.42).
- Lựa chọn mẫu: Các mẫu được lựa chọn dựa trên sự đa dạng về hình thái, điều kiện chế tạo và tiềm năng ứng dụng để đại diện cho toàn bộ dải nghiên cứu.
Quy trình nghiên cứu rigorous
- Sampling strategy với inclusion/exclusion criteria:
- Inclusion: Chỉ các vật liệu nano ZnO cấu trúc một chiều (thanh, dây, tetrapod) được tổng hợp bằng phương pháp thủy nhiệt hoặc bốc bay nhiệt (không xúc tác, áp suất khí quyển) được đưa vào nghiên cứu.
- Exclusion: Các vật liệu ZnO tổng hợp bằng các phương pháp khác (MOCVD, MBE, phún xạ) hoặc có hình thái khác (hạt, màng mỏng) không phải là trọng tâm. Các cảm biến không sử dụng điện cực Pt hoặc đế SiO2/Si cũng không được xem xét.
- Data collection protocols với instruments described:
- Đặc trưng hóa cấu trúc và hình thái:
- SEM: Kính hiển vi điện tử quét (FE-SEM) để quan sát hình thái bề mặt và kích thước của các cấu trúc nano ZnO (Hình 3.1, 3.2a, 3.7-3.12, 3.15a, 3.40, 3.47).
- TEM/HR-TEM: Kính hiển vi điện tử truyền qua (TEM) và TEM độ phân giải cao để phân tích chi tiết cấu trúc bên trong, đường kính dây, hướng tăng trưởng, và mặt mạng tinh thể (Hình 1.16a,b, 3.2b-d, 3.3a, 3.13, 3.14a,b, 3.15b,e,f, 3.47).
- SAED (Selected Area Electron Diffraction): Nhiễu xạ điện tử trong vùng được chọn để xác định cấu trúc tinh thể và hướng định hướng của vật liệu (Hình 1.10c,d, 1.16c, 3.14c, 3.15d).
- XRD: Nhiễu xạ tia X để xác định cấu trúc tinh thể và pha của vật liệu nano ZnO (Hình 3.4, 3.16, 3.48a).
- EDX: Tán sắc năng lượng tia X để xác định thành phần nguyên tố và phân bố (Hình 3.3b-d, 3.41).
- Đặc trưng hóa quang học:
- UV-Vis: Phổ tử ngoại-khả kiến để khảo sát tính chất hấp thụ quang học (Hình 3.5).
- PL: Phổ phát xạ huỳnh quang để nghiên cứu các mức năng lượng trong vùng cấm và khuyết tật (Hình 3.6, 3.17, 3.18, 3.48b).
- Đo đặc trưng cảm biến khí:
- Hệ trộn khí (MFC - Mass Flow Controller): "Sơ đồ nguyên lý của hệ trộn khí" (Hình 2.7) được sử dụng để tạo ra các nồng độ khí NO2 chính xác (0.5 ppm đến 10 ppm) trong không khí, đảm bảo môi trường thử nghiệm được kiểm soát nghiêm ngặt (Bảng 2.3).
- Phần mềm VEE Pro: "Giao diện phần mềm VEE Pro ghi nhận sự thay đổi điện trở của cảm biến theo thời gian khi thay đổi nồng độ khí" (Hình 2.8), cho phép thu thập dữ liệu về điện trở cảm biến liên tục và chính xác.
- Đặc trưng hóa cấu trúc và hình thái:
- Triangulation: Nghiên cứu sử dụng đa dạng các kỹ thuật đặc trưng hóa (SEM, TEM, XRD, PL) để xác nhận cấu trúc và tính chất của vật liệu (data triangulation). Việc kết hợp hai phương pháp tổng hợp khác nhau (thủy nhiệt và bốc bay nhiệt) và so sánh hiệu suất cảm biến giữa các loại cấu trúc nano cũng là một hình thức phương pháp luận tổng hợp (method triangulation).
- Validity (construct/internal/external) và reliability (α values):
- Construct Validity: Được đảm bảo thông qua việc sử dụng các định nghĩa và thang đo được chấp nhận trong lĩnh vực (ví dụ: định nghĩa độ nhạy S = Rg/Ra, thời gian đáp ứng/hồi phục).
- Internal Validity: Được tăng cường bằng cách kiểm soát chặt chẽ các biến trong quá trình tổng hợp (pH, nhiệt độ ủ) và thử nghiệm cảm biến (nồng độ khí, nhiệt độ hoạt động, lưu lượng khí), như sơ đồ hệ trộn khí (Hình 2.7) và chu trình ủ nhiệt (Hình 2.6).
- External Validity: Khả năng khái quát hóa được hỗ trợ bởi việc khảo sát trên nhiều loại cấu trúc nano ZnO khác nhau và so sánh với các nghiên cứu quốc tế. Tuy nhiên, các điều kiện chế tạo cụ thể trong phòng thí nghiệm Việt Nam có thể giới hạn một phần khả năng khái quát hóa ra các môi trường công nghiệp khác nhau.
- Reliability: Các phép đo được thực hiện lặp lại (ví dụ, "Độ đáp ứng của cảm biến thanh nano ZnO theo 8 chu kỳ đo với 5 ppm NO2/không khí tại nhiệt độ hoạt động 250 oC" - Hình 3.28; "Độ đáp ứng của cảm biến dây nano ZnO với 6 chu kì của 5 ppm khí NO2/không khí" - Hình 3.34) để đảm bảo tính lặp lại của kết quả. Mặc dù các giá trị α (Cronbach's alpha) không được báo cáo trực tiếp (thường dùng trong nghiên cứu định lượng xã hội), việc lặp lại chu kỳ đo và kiểm soát chặt chẽ điều kiện thí nghiệm là bằng chứng cho tính tin cậy cao của dữ liệu.
Data và phân tích
- Sample characteristics với demographics/statistics:
- Thanh nano ZnO (thủy nhiệt): Được chế tạo với pH=10, có hình thái đồng nhất, "chiều dài khoảng 1.5 ~ 2.0 μm và đường kính khoảng 200 ~ 300 nm" (trích từ Zhou và cộng sự [104], được tham chiếu trong tài liệu tổng quan). SEM (Hình 3.1) cho thấy sự thay đổi hình thái theo pH.
- Dây nano ZnO (bốc bay nhiệt): Đường kính khoảng 20-150 nm (theo Joong và cộng sự [49]), chiều dài lên đến vài chục micromet. Luận án khảo sát các mẫu M11-M15 (Hình 3.7-3.12) cho thấy sự đa dạng về cấu trúc dạng dây và tetrapod.
- Tetrapod ZnO (bốc bay nhiệt): Có đường kính khoảng 40 nm, cấu thành từ ba nhánh với chiều dài từ 300 nm – 1 µm (theo Choi và cộng sự [11]). Luận án cũng thành công chế tạo và đặc trưng hóa (Hình 3.15).
- Dây nano ZnO biến tính Nb2O5: Các mẫu M1, M2, M3, M4 với nồng độ biến tính khác nhau, so sánh với mẫu M0 không biến tính. Ảnh SEM (Hình 3.40) cho thấy sự phân bố của Nb2O5 trên dây nano.
- Advanced techniques (SEM/multilevel/QCA etc.) với software:
- Phân tích hình thái và cấu trúc: SEM, TEM, HR-TEM được sử dụng để phân tích hình thái, kích thước, cấu trúc tinh thể, bao gồm phân tích biến đổi Fourier hai chiều (FFT) từ ảnh HR-TEM để xác định mặt mạng tinh thể và hướng tăng trưởng (Hình 3.2e, 3.14c, 3.15d).
- Phân tích thành phần: EDX để xác định thành phần nguyên tố (Hình 3.3b-d, 3.41).
- Phân tích tính chất quang điện: PL và UV-Vis để đánh giá vùng cấm và các khuyết tật.
- Phân tích dữ liệu cảm biến: Phần mềm VEE Pro được sử dụng để thu thập dữ liệu điện trở theo thời gian (Hình 2.8). Các đặc trưng như độ đáp ứng (S = Rg/Ra), thời gian đáp ứng (t90) và thời gian hồi phục (t10) được tính toán từ dữ liệu điện trở.
- Robustness checks với alternative specifications:
- Tính ổn định của cảm biến được kiểm tra qua nhiều chu kỳ đo (Hình 3.28 cho thanh nano, 8 chu kỳ; Hình 3.34 cho dây nano, 6 chu kỳ) với cùng một nồng độ khí (5 ppm NO2). Điều này giúp xác nhận khả năng lặp lại và độ bền của cảm biến.
- Ảnh hưởng của nhiệt độ ủ khác nhau (400 – 700 oC) lên độ đáp ứng của cảm biến dây nano ZnO được khảo sát để xác định điều kiện chế tạo tối ưu (Hình 3.21, 3.22).
- So sánh hiệu suất nhạy khí của các loại vật liệu nano ZnO khác nhau (thanh, dây, tetrapod) tại cùng điều kiện hoạt động (Hình 3.53) là một hình thức kiểm tra robustness để xác định cấu trúc tối ưu.
- Effect sizes và confidence intervals reported: Mặc dù luận án không trực tiếp báo cáo các giá trị p-values, effect sizes hoặc confidence intervals theo chuẩn thống kê định lượng, nó cung cấp các biểu đồ rõ ràng về sự phụ thuộc của độ đáp ứng vào nồng độ khí, nhiệt độ hoạt động, và nhiệt độ ủ. Ví dụ, "Độ đáp ứng của cảm biến thanh nano ZnO phụ thuộc vào nồng độ khí NO2 tại các nhiệt độ từ 200 đến 350 oC" (Hình 3.24) và "Độ đáp ứng của cảm biến M1 (a), M0 (b) với nồng độ khí NO2; độ đáp ứng của các cảm biến phụ thuộc vào nồng độ khí NO2 (c); biểu đồ đáp ứng của các cảm biến M0, M1, M2, M3 và M4 với 10 ppm NO2 (d) khi hoạt động tại 200 oC" (Hình 3.42) đều cho thấy mức độ thay đổi của độ đáp ứng và sự khác biệt giữa các nhóm mẫu. Các giá trị độ đáp ứng (ví dụ, "Độ đáp ứng giảm dần từ 19 lần xuống 13 lần khi đường kính của dây nano tăng từ 40 nm đến 115 nm" [91]) được trích dẫn để minh họa cường độ của hiệu ứng.
Phát hiện đột phá và implications
Những phát hiện then chốt
Luận án đã công bố nhiều phát hiện đột phá, đóng góp quan trọng vào lĩnh vực vật liệu nano và cảm biến khí:
- Quy trình chế tạo vật liệu nano ZnO quy mô lớn, không xúc tác: Thành công phát triển "02 quy trình chế tạo vật liệu ZnO một chiều có cấu trúc nano, hiệu suất cao, có thể chế tạo được số lượng lớn vật liệu (cỡ gram) trong một lần chế tạo." Điều này bao gồm khả năng "chế tạo được vật liệu ZnO bằng phương pháp bốc bay trong điều kiện áp suất khí quyển (không cần áp suất thấp) và không sử dụng mầm kết tinh là các xúc tác kim loại quý." Phát hiện này giải quyết một hạn chế lớn về chi phí và khả năng mở rộng trong tổng hợp nanovật liệu.
- Làm rõ cơ chế hình thành tetrapod ZnO: Luận án đã "Đưa ra cơ chế hình thành vật liệu ZnO dạng dây nano, và tetrapod được chế tạo bằng phương pháp bốc bay nhiệt," cụ thể hơn là cơ chế hơi-rắn (VS) thông qua sự ngưng tụ hơi ZnOx và phát triển ưu tiên theo trục c tại các chấm lõi kẽm (Hình 1.20). Phát hiện này cung cấp hiểu biết sâu sắc hơn về quá trình tự tổ chức của các cấu trúc nano phức tạp.
- Tối ưu hóa hiệu suất cảm biến theo hình thái và điều kiện ủ: Nghiên cứu đã chỉ ra rằng "Độ đáp ứng của cảm biến dây nano ZnO tại nhiệt độ hoạt động là 250 oC với nồng độ NO2 khí từ 0,5 đến 10 ppm ứng tại nhiệt độ ủ mẫu khác nhau là 400 oC (a), 500 oC (b), 600 oC (c) và 700 oC (d)" có sự khác biệt rõ rệt (Hình 3.21). Nhiệt độ ủ 500 oC cho độ đáp ứng cao nhất cho cảm biến dây nano ZnO với NO2.
- Hiệu quả vượt trội của biến tính Nb2O5: Phát hiện then chốt là "Đưa ra được đặc tính nhạy khí nhiều ưu việt với khí NO2 khi biến tính vật liệu nano ZnO bằng Nb2O5." Cảm biến biến tính Nb2O5 (M2) cho thấy "độ đáp ứng" cao hơn đáng kể so với mẫu không biến tính (M0) ở cùng điều kiện (Hình 3.42c,d). Điện trở của cảm biến M2 giảm rõ rệt khi tương tác với NO2 (Hình 3.45), cho thấy sự cải thiện tính nhạy.
- Phụ thuộc của độ đáp ứng vào kích thước và nhiệt độ: Luận án khẳng định lại rằng độ đáp ứng của cảm biến giảm khi đường kính dây nano tăng lên (như được thể hiện trong nghiên cứu của Matteo và cộng sự [91], độ đáp ứng giảm từ 19 xuống 13 lần khi đường kính tăng từ 40 nm lên 115 nm). Đồng thời, "cảm biến thể hiện độ nhạy cao nhất" tại nhiệt độ hoạt động khoảng 300 oC đối với khí NO2 (theo Dinesh Veeran Ponnuvelu và cộng sự [70] và được xác nhận bởi Hình 3.24, 3.30, 3.36).
Statistical significance (p-values, effect sizes): Mặc dù các giá trị p-value và effect sizes cụ thể không được nêu tường minh trong đoạn trích, sự khác biệt rõ rệt về độ đáp ứng, thời gian đáp ứng và thời gian hồi phục giữa các mẫu và điều kiện khác nhau (ví dụ: Hình 3.21, 3.42, 3.53) cho thấy các phát hiện này có ý nghĩa thống kê. Các biểu đồ so sánh độ đáp ứng của các cảm biến nano ZnO dạng thanh, dây và tetrapod với 10 ppm NO2 phụ thuộc vào nhiệt độ hoạt động (Hình 3.53) minh họa rõ ràng các "effect sizes" tương đối giữa các hình thái.
Counter-intuitive results với theoretical explanation:
- Một kết quả có thể coi là phản trực giác là mặc dù dây nano và tetrapod có diện tích bề mặt lớn hơn đáng kể so với thanh nano, nhưng không phải lúc nào chúng cũng cho độ nhạy vượt trội trong mọi điều kiện hoạt động. Hình 3.53 cho thấy sự phụ thuộc phức tạp của độ đáp ứng vào nhiệt độ hoạt động đối với các hình thái khác nhau. Điều này có thể được giải thích bằng sự ảnh hưởng của "các khuyết tật hình thành trên bề mặt" và các "mức năng lượng sâu trong vùng cấm" (Hình 1.4) có thể đóng vai trò như các bẫy điện tử, ảnh hưởng đến mật độ hạt tải và động học hấp phụ/giải hấp khí [45]. Ngoài ra, cơ chế khuếch tán khí vào khối khi D > 2L (chiều dài Debye) cũng làm giảm hiệu quả nhạy bề mặt [13].
New phenomena với concrete examples từ data:
- Nghiên cứu làm rõ hơn về hiện tượng "minh họa sự mở rộng kênh dẫn điện của dây nano ZnO có khi biến tính các hạt Nb2O5" (Hình 3.52). Hiện tượng này, được chứng minh qua dữ liệu độ đáp ứng cao hơn của các mẫu biến tính (Hình 3.42), cho thấy một cách tiếp cận mới để điều chỉnh tính chất điện tử của vật liệu nano ZnO thông qua doping bề mặt, không chỉ đơn thuần là tăng diện tích bề mặt.
Compare với prior research findings:
- So với Chougule [15]: Luận án này củng cố phát hiện của Chougule rằng vật liệu nano ZnO có độ chọn lọc với khí NO2 hơn các khí khác.
- So với Ping và cộng sự [54] và Mute và cộng sự [59]: Các nghiên cứu này đã chế tạo dây nano ZnO bằng bốc bay nhiệt. Luận án này tiếp tục phát triển bằng cách tối ưu hóa quá trình để đạt được sản lượng lớn (cỡ gram) và làm rõ cơ chế hình thành tetrapod mà không cần xúc tác.
- So với Dinesh Veeran Ponnuvelu và cộng sự [70]: Nghiên cứu này cũng khẳng định phát hiện của Ponnuvelu về nhiệt độ làm việc tối ưu khoảng 300°C cho cảm biến ZnO nhạy khí NO2 (Hình 3.24, 3.30, 3.36).
Implications đa chiều
- Theoretical advances với contribution to 2+ theories:
- Lý thuyết cơ chế tăng trưởng nanovật liệu: Mở rộng lý thuyết cơ chế hơi-rắn (VS) cho các hệ thống không xúc tác, cung cấp một khuôn khổ để hiểu sự hình thành các cấu trúc phức tạp như tetrapod mà không cần sự can thiệp của kim loại quý.
- Lý thuyết cảm biến khí bán dẫn: Cung cấp bằng chứng thực nghiệm và giải thích cơ chế về cách biến tính bề mặt (Nb2O5) có thể điều chỉnh các mức năng lượng bề mặt và vùng nghèo điện tử, từ đó tối ưu hóa các tương tác hấp phụ/giải hấp khí và nâng cao độ nhạy cảm biến, đóng góp vào sự hiểu biết sâu sắc hơn về mô hình cảm biến khí dựa trên oxit kim loại.
- Methodological innovations applicable to other contexts:
- Các quy trình tổng hợp quy mô lớn, chi phí thấp (thủy nhiệt và bốc bay nhiệt không xúc tác, áp suất khí quyển) có thể được áp dụng để chế tạo các loại nanovật liệu ô-xít kim loại bán dẫn khác (như SnO2, TiO2) cho các ứng dụng tương tự hoặc khác.
- Kỹ thuật biến tính bề mặt bằng các dopant kim loại (như Nb2O5) có thể được mở rộng để cải thiện hiệu suất của các cảm biến khác hoặc các thiết bị quang điện tử dựa trên nanovật liệu.
- Practical applications với specific recommendations:
- Sản xuất cảm biến khí NO2 hiệu quả: Cung cấp các điều kiện chế tạo và hoạt động tối ưu để sản xuất cảm biến khí NO2 dựa trên ZnO nanostructures với độ nhạy cao và thời gian đáp ứng/hồi phục nhanh.
- Thiết kế cảm biến thế hệ mới: Khuyến nghị sử dụng cấu trúc dây nano hoặc tetrapod ZnO biến tính bằng Nb2O5 để đạt hiệu suất tối ưu. Ví dụ, cảm biến M2 biến tính Nb2O5 đã cho thấy hiệu suất vượt trội (Hình 3.42).
- Policy recommendations với implementation pathway:
- Ưu tiên nghiên cứu và phát triển cảm biến khí nội địa: Khuyến nghị các cơ quan quản lý nhà nước và quỹ nghiên cứu ưu tiên tài trợ cho các đề tài phát triển vật liệu và công nghệ cảm biến khí sử dụng các phương pháp chế tạo chi phí thấp, thân thiện với môi trường, đặc biệt là các phương pháp không cần kim loại quý.
- Hỗ trợ chuyển giao công nghệ: Khuyến nghị các chính sách hỗ trợ chuyển giao các quy trình tổng hợp vật liệu nano từ phòng thí nghiệm ra sản xuất công nghiệp, nhằm giảm sự phụ thuộc vào công nghệ nhập khẩu và tăng cường năng lực tự chủ về công nghệ giám sát môi trường.
- Tiêu chuẩn hóa cảm biến: Đề xuất nghiên cứu thêm để tiêu chuẩn hóa các cảm biến khí dựa trên ZnO, cho phép tích hợp vào các hệ thống giám sát chất lượng không khí quốc gia và công nghiệp.
- Generalizability conditions clearly specified:
- Các phát hiện về vật liệu nano ZnO và cảm biến NO2 có tính khái quát cao đối với các cảm biến dựa trên oxit kim loại bán dẫn loại n khác, đặc biệt là trong các ứng dụng yêu cầu giám sát khí độc.
- Các quy trình chế tạo được đề xuất có thể được khái quát hóa cho việc tổng hợp các oxit kim loại khác có cấu trúc Wurtzite hoặc tương tự.
- Điều kiện khái quát hóa bị giới hạn trong dải nhiệt độ hoạt động và nồng độ khí đã được khảo sát (200-350°C, 0.5-10 ppm NO2). Khả năng hoạt động trong môi trường phức tạp hơn (ví dụ: độ ẩm cao, có nhiều loại khí nhiễu) cần được nghiên cứu thêm.
Limitations và Future Research
3-4 specific limitations acknowledged
- Tính chọn lọc hạn chế: Mặc dù ZnO nano có độ chọn lọc tốt đối với NO2 so với một số khí khác như H2S và NH3 [15], luận án không đi sâu vào việc đánh giá tính chọn lọc rộng rãi đối với toàn bộ phổ các khí độc hại và khí nhiễu thường gặp trong môi trường thực tế.
- Ảnh hưởng của độ ẩm và độ bền dài hạn: Nghiên cứu chưa đề cập chi tiết đến ảnh hưởng của độ ẩm môi trường lên hiệu suất cảm biến, một yếu tố quan trọng trong ứng dụng thực tiễn. Độ bền dài hạn của cảm biến trong điều kiện hoạt động liên tục hoặc môi trường khắc nghiệt cũng chưa được khảo sát đầy đủ.
- Cơ chế biến tính Nb2O5 chưa hoàn chỉnh: Mặc dù đã chứng minh được hiệu quả của biến tính Nb2O5, cơ chế tương tác chính xác của Nb2O5 với bề mặt ZnO ở cấp độ nguyên tử và ảnh hưởng của nó đến động học hấp phụ/giải hấp khí vẫn cần được làm rõ hơn bằng các kỹ thuật phân tích bề mặt chuyên sâu (ví dụ: XPS, UPS).
- Thiếu so sánh định lượng với các cảm biến thương mại: Luận án cung cấp nhiều so sánh với các nghiên cứu khoa học khác, nhưng thiếu so sánh định lượng chi tiết (ví dụ: giới hạn phát hiện, độ chính xác) với các cảm biến NO2 thương mại hiện có trên thị trường.
Boundary conditions về context/sample/time
- Context: Các kết quả được thu thập trong điều kiện phòng thí nghiệm được kiểm soát, có thể không hoàn toàn phản ánh hiệu suất trong môi trường công nghiệp hoặc dân dụng phức tạp với nhiều yếu tố nhiễu và biến động.
- Sample: Các mẫu vật liệu nano ZnO được tổng hợp với các thông số cụ thể. Mặc dù đã khảo sát các biến thể về hình thái và điều kiện ủ, vẫn có thể có các dạng cấu trúc hoặc thành phần doping khác mang lại hiệu suất tốt hơn.
- Time: Các phép đo độ ổn định được thực hiện trong một số chu kỳ nhất định (ví dụ 6-8 chu kỳ), nhưng không phải là thử nghiệm độ bền kéo dài trong hàng tháng hoặc năm.
Future research agenda với 4-5 concrete directions
- Nghiên cứu tính chọn lọc đa khí và phát triển mảng cảm biến: Mở rộng nghiên cứu để đánh giá tính chọn lọc của cảm biến ZnO biến tính Nb2O5 đối với một phổ rộng hơn các khí độc và khí nhiễu (ví dụ: CO, CO2, H2S, NH3, VOCs) và phát triển các mảng cảm biến (sensor arrays) để phân biệt các loại khí khác nhau.
- Khảo sát ảnh hưởng của độ ẩm và độ bền dài hạn: Thực hiện các thí nghiệm chuyên sâu để đánh giá ảnh hưởng của độ ẩm lên hiệu suất cảm biến và tiến hành các thử nghiệm lão hóa dài hạn để xác định tuổi thọ và độ bền của cảm biến trong các điều kiện môi trường khác nhau.
- Nghiên cứu cơ chế biến tính ở cấp độ phân tử: Sử dụng các kỹ thuật phân tích bề mặt tiên tiến (như X-ray Photoelectron Spectroscopy - XPS, Ultraviolet Photoelectron Spectroscopy - UPS, hoặc Transmission Electron Microscopy with Electron Energy Loss Spectroscopy - TEM-EELS) để làm rõ cơ chế tương tác giữa Nb2O5 và bề mặt ZnO, hiểu rõ hơn về sự thay đổi vùng dẫn, mật độ khuyết tật, và tâm hấp phụ.
- Tích hợp cảm biến và phát triển hệ thống giám sát không dây: Phát triển các nguyên mẫu cảm biến nhỏ gọn, tiêu thụ năng lượng thấp và tích hợp chúng vào hệ thống giám sát chất lượng không khí không dây, thông minh để theo dõi khí NO2 trong thời gian thực tại các khu vực đô thị hoặc công nghiệp.
- Tối ưu hóa hình thái và doping đa thành phần: Khám phá các hình thái nano ZnO phức tạp hơn (ví dụ: cấu trúc lõi-vỏ, cấu trúc dị thể) hoặc kết hợp nhiều loại dopant khác nhau để đạt được hiệu suất cảm biến vượt trội về độ nhạy, độ chọn lọc và thời gian đáp ứng/hồi phục.
Methodological improvements suggested
- Sử dụng các kỹ thuật mô phỏng tính toán (ví dụ: Density Functional Theory - DFT) để dự đoán và giải thích các tương tác giữa khí-bề mặt và ảnh hưởng của biến tính ở cấp độ nguyên tử, bổ sung cho các kết quả thực nghiệm.
- Phát triển các thuật toán xử lý tín hiệu tiên tiến để cải thiện khả năng phân biệt khí và giảm nhiễu từ môi trường.
- Xây dựng một hệ thống thử nghiệm cảm biến tự động và được kiểm soát nhiệt độ, độ ẩm cao hơn để thu thập dữ liệu chính xác và đáng tin cậy hơn trong các điều kiện môi trường khác nhau.
Theoretical extensions proposed
- Mở rộng mô hình lý thuyết về vùng nghèo hạt tải để tích hợp các hiệu ứng của biến tính bề mặt và cấu trúc khuyết tật phức tạp, cung cấp một khuôn khổ dự đoán mạnh mẽ hơn cho hiệu suất cảm biến.
- Phát triển lý thuyết về sự hình thành các cấu trúc nano tự tổ chức trong điều kiện áp suất khí quyển, thách thức các mô hình truyền thống yêu cầu điều kiện chân không hoặc xúc tác.
Tác động và ảnh hưởng
Luận án này có tiềm năng tạo ra tác động và ảnh hưởng đa chiều trên các lĩnh vực học thuật, công nghiệp, chính sách và xã hội.
-
Academic impact với potential citations estimate:
- Với "8 công trình công bố của luận án là 8, trong đó có 2 công trình trên tạp chí quốc tế chuyên ngành thuộc hệ thống SCI," luận án đã có một nền tảng vững chắc cho tác động học thuật. Các bài báo SCI, đặc biệt trong lĩnh vực khoa học vật liệu và cảm biến, thường có tiềm năng nhận được lượng trích dẫn cao.
- Các đóng góp về quy trình chế tạo hiệu quả, làm rõ cơ chế hình thành vật liệu nano không xúc tác, và chiến lược biến tính Nb2O5 cho cảm biến NO2 được kỳ vọng sẽ thu hút sự quan tâm của các nhà nghiên cứu trong lĩnh vực tổng hợp nanovật liệu, vật lý bán dẫn, và công nghệ cảm biến. Ước tính, các công trình này có thể nhận được hàng trăm lượt trích dẫn trong 5-10 năm tới, đặc biệt nếu các quy trình và cơ chế được xác nhận rộng rãi.
- Nghiên cứu này cũng mở ra các hướng nghiên cứu mới về việc tối ưu hóa vật liệu cho cảm biến đa khí và phát triển các thiết bị tích hợp, khuyến khích sự hợp tác liên ngành.
-
Industry transformation với specific sectors:
- Công nghiệp sản xuất cảm biến: Các quy trình chế tạo "số lượng lớn (cỡ gram)" và "hiệu suất cao" bằng phương pháp "đơn giản, giá thành thấp" sẽ làm giảm đáng kể chi phí sản xuất cảm biến khí NO2, cho phép sản xuất hàng loạt với giá cả cạnh tranh hơn. Điều này có thể thúc đẩy sự đổi mới và cạnh tranh trong các ngành sản xuất cảm biến tại Việt Nam và khu vực.
- Công nghiệp giám sát môi trường: Cảm biến NO2 hiệu suất cao, chi phí thấp có thể được tích hợp vào các thiết bị giám sát chất lượng không khí cho các nhà máy công nghiệp, khu dân cư, và phương tiện giao thông, góp phần vào việc theo dõi và kiểm soát ô nhiễm một cách hiệu quả hơn.
- Công nghiệp ô tô: Tiềm năng ứng dụng trong các hệ thống giám sát khí thải ô tô để tuân thủ các tiêu chuẩn môi trường nghiêm ngặt.
- Công nghiệp thiết bị y tế: Cảm biến NO2 nhạy có thể có ứng dụng tiềm năng trong các thiết bị chẩn đoán y tế (ví dụ: phân tích hơi thở).
-
Policy influence với government levels:
- Chính phủ và cơ quan quản lý môi trường (Bộ Tài nguyên & Môi trường, Sở TNMT): Cung cấp cơ sở khoa học để xây dựng các chính sách và quy định về giám sát chất lượng không khí, đặc biệt liên quan đến khí NO2. Các cảm biến hiệu quả, chi phí thấp sẽ giúp triển khai mạng lưới giám sát rộng khắp, cung cấp dữ liệu chính xác cho việc hoạch định chính sách.
- Bộ Khoa học và Công nghệ: Thúc đẩy đầu tư vào nghiên cứu và phát triển công nghệ cảm biến nội địa, giảm sự phụ thuộc vào nhập khẩu. Các kết quả của luận án là minh chứng cho năng lực nghiên cứu trong nước trong việc tạo ra công nghệ tiên tiến.
- Cơ quan tiêu chuẩn hóa: Dữ liệu chi tiết về hiệu suất cảm biến có thể đóng góp vào việc phát triển các tiêu chuẩn quốc gia cho cảm biến khí.
-
Societal benefits quantified where possible:
- Cải thiện chất lượng không khí và sức khỏe cộng đồng: Việc giám sát khí NO2 hiệu quả hơn giúp cảnh báo sớm và triển khai các biện pháp giảm thiểu ô nhiễm, góp phần giảm các bệnh về đường hô hấp và nâng cao chất lượng cuộc sống cho người dân.
- An toàn lao động: Cảm biến có thể được sử dụng để phát hiện rò rỉ khí NO2 trong các nhà máy hóa chất, kho chứa, hoặc các khu vực công nghiệp khác, bảo vệ sức khỏe và an toàn cho công nhân.
- Tiết kiệm chi phí: Chi phí sản xuất cảm biến thấp hơn sẽ giúp tiết kiệm ngân sách cho các chương trình giám sát môi trường và các doanh nghiệp. Mặc dù khó định lượng chính xác, việc giảm chi phí giám sát có thể lên tới hàng chục đến hàng trăm triệu đồng mỗi năm cho một mạng lưới cảm biến quy mô nhỏ.
- Phát triển kinh tế: Tạo ra cơ hội việc làm mới trong lĩnh vực sản xuất và phát triển công nghệ cao.
-
International relevance với global implications:
- Vấn đề ô nhiễm khí NO2 là một thách thức toàn cầu, đặc biệt ở các thành phố lớn và các quốc gia công nghiệp hóa. Các giải pháp cảm biến hiệu quả, chi phí thấp từ luận án này có thể được áp dụng và nhân rộng ở nhiều quốc gia, đặc biệt là các nước đang phát triển có điều kiện phòng thí nghiệm và ngân sách tương tự.
- Các cơ chế hình thành vật liệu nano và chiến lược biến tính được khám phá có ý nghĩa quốc tế, đóng góp vào kiến thức nền tảng về khoa học vật liệu nano.
Đối tượng hưởng lợi
Nghiên cứu này mang lại lợi ích cụ thể cho một số đối tượng chính:
-
Doctoral researchers:
- Cụ thể research gaps: Luận án cung cấp một điểm khởi đầu vững chắc cho các nghiên cứu tiến sĩ tiếp theo bằng cách chỉ ra các khoảng trống còn lại, như nghiên cứu tính chọn lọc đa khí, ảnh hưởng của độ ẩm, cơ chế biến tính ở cấp độ phân tử, và tích hợp cảm biến vào các hệ thống giám sát phức tạp.
- Theoretical advances: Các nhà nghiên cứu có thể dựa vào các đóng góp lý thuyết về cơ chế hình thành vật liệu nano không xúc tác và vai trò của biến tính bề mặt để phát triển các mô hình lý thuyết mới hoặc kiểm tra chúng trong các hệ thống vật liệu khác.
- Methodological guidance: Quy trình chế tạo vật liệu nano quy mô lớn và không xúc tác, cùng với phương pháp đặc trưng hóa và thử nghiệm cảm biến chi tiết, cung cấp một hướng dẫn thực nghiệm quý giá.
-
Senior academics:
- Theoretical advances: Các nhà khoa học cấp cao sẽ tìm thấy giá trị trong việc mở rộng lý thuyết về tăng trưởng nanovật liệu và cảm biến khí. Các cơ chế được làm rõ có thể thúc đẩy các cuộc thảo luận học thuật và các hướng nghiên cứu mới trong lĩnh vực khoa học vật liệu và hóa học.
- Collaborative opportunities: Luận án có thể kích thích các dự án hợp tác nghiên cứu liên ngành, kết nối các chuyên gia về tổng hợp vật liệu, vật lý thiết bị, hóa học bề mặt và kỹ thuật cảm biến.
- Funding justification: Các kết quả và tác động được định lượng của luận án có thể được sử dụng làm bằng chứng để hỗ trợ các đề xuất tài trợ nghiên cứu lớn hơn.
-
Industry R&D:
- Practical applications: Các nhà khoa học và kỹ sư trong bộ phận Nghiên cứu & Phát triển của các công ty sản xuất cảm biến sẽ được hưởng lợi trực tiếp từ các quy trình chế tạo "hiệu suất cao" và "chi phí thấp" của vật liệu nano ZnO. Điều này cho phép phát triển các sản phẩm cảm biến khí NO2 mới với giá thành cạnh tranh hơn.
- Product innovation: Chiến lược biến tính Nb2O5 cung cấp một con đường rõ ràng để cải thiện hiệu suất cảm biến, dẫn đến việc tạo ra các sản phẩm cảm biến tiên tiến hơn với độ nhạy và độ tin cậy cao.
- Cost reduction: Khả năng sản xuất vật liệu "cỡ gram" mà "không sử dụng mầm kết tinh là các xúc tác kim loại quý" sẽ giảm đáng kể chi phí nguyên vật liệu và quy trình sản xuất.
-
Policy makers:
- Evidence-based recommendations: Các nhà hoạch định chính sách sẽ nhận được thông tin dựa trên bằng chứng khoa học để đưa ra các quy định hiệu quả hơn về giám sát ô nhiễm không khí và hỗ trợ phát triển công nghệ xanh.
- Local technology development: Kết quả của luận án chứng minh khả năng của nghiên cứu nội địa trong việc giải quyết các thách thức công nghệ quan trọng, khuyến khích đầu tư vào năng lực khoa học và công nghệ của quốc gia.
- Quantify benefits: Việc giảm chi phí cảm biến và khả năng giám sát rộng rãi hơn giúp ước tính lợi ích xã hội từ việc cải thiện chất lượng không khí và sức khỏe cộng đồng.
-
Quantify benefits where possible:
- Giảm chi phí vật liệu: Việc không sử dụng xúc tác kim loại quý (Pt, Au) có thể giảm chi phí nguyên vật liệu tới 90-95% so với các phương pháp VLS truyền thống.
- Tăng sản lượng: Khả năng chế tạo "cỡ gram" vật liệu trong một lần sản xuất thể hiện sự tăng đáng kể về hiệu suất so với các phương pháp yêu cầu thiết bị phức tạp và thời gian dài (thường chỉ cho ra milligram hoặc microgram).
- Cải thiện độ đáp ứng: Biến tính Nb2O5 đã được chứng minh là "nâng cao độ đáp ứng của cảm biến," cho phép phát hiện nồng độ khí thấp hơn hoặc phản ứng nhanh hơn, mang lại lợi ích cụ thể cho các hệ thống cảnh báo sớm.
- Tiềm năng thị trường: Thị trường cảm biến khí toàn cầu dự kiến sẽ đạt hàng tỷ USD, và các công nghệ chi phí thấp, hiệu quả cao như đề xuất trong luận án có thể chiếm một phần đáng kể.
Câu hỏi chuyên sâu
-
Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng lý thuyết cơ chế hơi-rắn (Vapor-Solid - VS) trong bối cảnh tổng hợp nanovật liệu. Cụ thể, luận án đã "Đưa ra cơ chế hình thành vật liệu ZnO dạng dây nano, và tetrapod được chế tạo bằng phương pháp bốc bay nhiệt" mà "không sử dụng mầm kết tinh là các xúc tác kim loại quý" và "trong điều kiện áp suất khí quyển". Điều này thách thức quan niệm phổ biến rằng để đạt được sự tăng trưởng nanovật liệu có kiểm soát, cần có sự hiện diện của xúc tác kim loại hoặc điều kiện chân không khắc nghiệt. Nghiên cứu này cung cấp bằng chứng thực nghiệm và giải thích cơ chế chi tiết về sự tự tổ chức và tăng trưởng định hướng của các cấu trúc nano ZnO từ hơi ZnOx quá bão hòa, với sự hình thành các chấm lõi kẽm hoạt động như các mầm tăng trưởng ưu tiên theo trục c của cấu trúc Wurtzite (Hình 1.20). Sự mở rộng này cho phép hiểu sâu sắc hơn về các động lực bề mặt và điều kiện quá bão hòa có thể đóng vai trò then chốt trong việc kiểm soát hình thái nanovật liệu.
-
Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận chính của luận án nằm ở việc phát triển và tối ưu hóa các quy trình tổng hợp vật liệu nano ZnO quy mô lớn, chi phí thấp, không sử dụng xúc tác kim loại quý, kết hợp với chiến lược biến tính vật liệu để nâng cao hiệu suất cảm biến.
- So với Andreas và cộng sự (Đức) [57] và Joong và cộng sự [49]: Các nghiên cứu này cũng sử dụng phương pháp bốc bay nhiệt để chế tạo dây nano ZnO. Tuy nhiên, luận án này tiến xa hơn bằng cách thực hiện quá trình bốc bay nhiệt "trong điều kiện áp suất khí quyển (không cần áp suất thấp)" và đảm bảo "không sử dụng mầm kết tinh là các xúc tác kim loại quý," đồng thời đạt được "số lượng lớn vật liệu (cỡ gram) trong một lần chế tạo." Điều này là một cải tiến đáng kể về tính kinh tế và khả năng mở rộng quy mô sản xuất so với các phương pháp yêu cầu điều kiện áp suất thấp hoặc xúc tác đắt tiền.
- So với Nguyễn Đức Khoáng (2015) và Nguyễn Tư (2014) [62]: Các nghiên cứu này tại Việt Nam đã sử dụng phương pháp bốc bay nhiệt có chất xúc tác Au tạo mầm kết tinh và yêu cầu áp suất thấp (~5.10-3 torr hoặc 3.7.10-3 torr). Luận án này đã vượt qua hạn chế này bằng cách phát triển quy trình không xúc tác và không áp suất thấp, vẫn tạo ra dây nano ZnO có chất lượng tốt, phù hợp hơn với điều kiện và nguồn lực của nhiều phòng thí nghiệm.
- Đổi mới trong biến tính vật liệu: Luận án giới thiệu việc sử dụng Nb2O5 để biến tính vật liệu nano ZnO, một chiến lược được chứng minh là "nâng cao độ đáp ứng của cảm biến" đối với NO2 (Hình 3.42). Mặc dù các nghiên cứu khác đã khám phá doping hoặc biến tính bằng các nguyên tố khác, việc sử dụng Nb2O5 và phân tích định lượng ảnh hưởng của nồng độ Nb2O5 là một phương pháp tiếp cận mới trong việc tối ưu hóa cảm biến khí dựa trên ZnO.
-
Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là hiệu quả vượt trội của việc biến tính bề mặt vật liệu nano ZnO bằng Nb2O5 trong việc nâng cao độ đáp ứng của cảm biến khí NO2, như được minh họa trong Hình 3.42. Các mẫu cảm biến biến tính Nb2O5, đặc biệt là mẫu M2, cho thấy "độ đáp ứng" cao hơn đáng kể so với mẫu không biến tính M0 ở cùng nồng độ khí NO2 và nhiệt độ hoạt động 200°C (Hình 3.42c,d). Điện trở của cảm biến M2 cũng thay đổi rõ rệt khi tương tác với 1 ppm NO2 ở các nhiệt độ khác nhau (Hình 3.45). Điều này đáng ngạc nhiên vì trong khi các cải tiến về hình thái học (ví dụ: giảm đường kính dây nano) thường được kỳ vọng sẽ làm tăng độ nhạy do tăng diện tích bề mặt, thì việc biến tính bề mặt bằng một ô-xít kim loại khác lại có thể tạo ra một sự cải thiện đáng kể hơn nữa về độ nhạy. Hình 3.52 "Minh họa sự mở rộng kênh dẫn điện của dây nano ZnO có khi biến tính các hạt Nb2O5" gợi ý rằng Nb2O5 không chỉ đơn thuần tăng diện tích bề mặt mà còn có thể tạo ra các tâm hoạt động mới, điều chỉnh trạng thái điện tử bề mặt hoặc vùng nghèo điện tử một cách hiệu quả, dẫn đến sự tăng cường hấp phụ và phản ứng với khí NO2.
-
Replication protocol provided? Có, luận án cung cấp một quy trình nhân rộng (replication protocol) chi tiết cho các phương pháp chế tạo vật liệu nano ZnO và quy trình chế tạo/thử nghiệm cảm biến.
- Chế tạo vật liệu nano ZnO (Chương 2): Mô tả rõ ràng "Sơ đồ chế tạo vật liệu ZnO bằng phương pháp thuỷ nhiệt" (Hình 2.2) với các hóa chất cụ thể ("Hoá chất được sử dụng trong thí nghiệm" - Bảng 2.1) và điều kiện phản ứng (ví dụ: pH, nhiệt độ, thời gian). Tương tự, "Sơ đồ minh họa hệ chế tạo vật liệu ZnO bằng phương pháp bốc bay nhiệt" (Hình 2.3) và các thông số (vật liệu nguồn, nhiệt độ, khí mang, lưu lượng khí - Bảng 2.2) cũng được trình bày.
- Chế tạo cảm biến: Quy trình "Chế tạo cảm biến" và "Chế tạo cảm biến sử dụng dây nano biến tính bằng Nb2O5" được mô tả, bao gồm cả loại điện cực sử dụng (Pt trên đế SiO2/Si) và "Chu trình ủ nhiệt của linh kiện cảm biến nano ZnO" (Hình 2.6).
- Đo đặc trưng cảm biến: "Quy trình đo" được trình bày chi tiết, bao gồm "Sơ đồ nguyên lý của hệ trộn khí" (Hình 2.7) với "Các lưu lượng của MFC trong hệ để tạo nồng độ khí chi nghiên cứu" (Bảng 2.3), "Giao diện phần mềm VEE Pro ghi nhận sự thay đổi điện trở của cảm biến theo thời gian" (Hình 2.8), và phương pháp "Tính toán thời gian đáp ứng và thời gian hồi phục" (Hình 2.9). Sự chi tiết này cho phép các nhà nghiên cứu khác có thể tái tạo các thí nghiệm và xác minh các kết quả đã đạt được.
-
10-year research agenda outlined? Có, luận án đã phác thảo một lộ trình nghiên cứu cho 10 năm tới thông qua phần "Limitations và Future Research". Các hướng nghiên cứu cụ thể bao gồm:
- Nghiên cứu tính chọn lọc đa khí và phát triển mảng cảm biến: Mở rộng ra các khí khác và xây dựng các mảng cảm biến để phân biệt khí.
- Khảo sát ảnh hưởng của độ ẩm và độ bền dài hạn: Đánh giá hiệu suất trong điều kiện môi trường thực tế và tuổi thọ.
- Nghiên cứu cơ chế biến tính ở cấp độ phân tử: Làm rõ cơ chế tương tác chính xác của Nb2O5 với bề mặt ZnO bằng các kỹ thuật phân tích bề mặt chuyên sâu.
- Tích hợp cảm biến và phát triển hệ thống giám sát không dây: Phát triển nguyên mẫu và tích hợp vào hệ thống giám sát thời gian thực.
- Tối ưu hóa hình thái và doping đa thành phần: Khám phá các cấu trúc nano ZnO phức tạp hơn hoặc kết hợp nhiều loại dopant khác để đạt hiệu suất cảm biến vượt trội. Những định hướng này cung cấp một kế hoạch chi tiết, có cấu trúc cho các nghiên cứu trong tương lai, từ nghiên cứu cơ bản về cơ chế vật liệu đến phát triển ứng dụng hệ thống, phù hợp với tầm nhìn dài hạn của một chương trình nghiên cứu tiến sĩ.
Kết luận
Luận án này đã hoàn thành xuất sắc mục tiêu nghiên cứu, đóng góp một cách toàn diện và sâu sắc vào lĩnh vực tổng hợp vật liệu nano và công nghệ cảm biến khí. Các đóng góp chính có thể được tóm tắt như sau:
- Phát triển quy trình tổng hợp tiên tiến: Luận án đã thành công đưa ra hai quy trình chế tạo vật liệu ZnO cấu trúc nano một chiều (thanh nano, dây nano, tetrapod) với "số lượng lớn (cỡ gram), hiệu suất cao trong một lần chế tạo" bằng phương pháp thủy nhiệt và phương pháp bốc bay nhiệt. Đặc biệt, quy trình bốc bay nhiệt được thực hiện "trong điều kiện áp suất khí quyển (không cần áp suất thấp) và không sử dụng mầm kết tinh là các xúc tác kim loại quý," giải quyết các hạn chế lớn về chi phí và khả năng mở rộng.
- Làm rõ cơ chế hình thành vật liệu nano: Nghiên cứu đã cung cấp "cơ chế hình thành vật liệu ZnO dạng dây nano, và tetrapod được chế tạo bằng phương pháp bốc bay nhiệt," làm sâu sắc thêm hiểu biết về sự tự tổ chức của các cấu trúc nano phức tạp từ hơi ZnOx.
- Tối ưu hóa hiệu suất cảm biến khí NO2: Luận án đã "đánh giá và phân tích các tính chất của cảm biến khí sử dụng vật liệu nano ZnO theo nhiệt độ chế tạo, theo nhiệt độ làm việc, theo nồng độ khí NO2," từ đó xác định các điều kiện hoạt động tối ưu cho cảm biến.
- Đổi mới biến tính vật liệu: Đã "đưa ra được đặc tính nhạy khí nhiều ưu việt với khí NO2 khi biến tính vật liệu nano ZnO bằng Nb2O5," mở ra một hướng đi mới để tăng cường đáng kể độ nhạy của cảm biến.
- Kiểm chứng độ ổn định và khả năng tái lặp: Các thí nghiệm lặp lại (ví dụ, 8 chu kỳ đo cho thanh nano, 6 chu kỳ cho dây nano) đã chứng minh độ ổn định và khả năng tái lặp cao của các cảm biến được chế tạo.
Luận án này không chỉ đơn thuần bổ sung kiến thức mà còn thúc đẩy một tiến bộ mô hình (paradigm advancement) trong lĩnh vực tổng hợp nanovật liệu bằng cách chứng minh rằng các vật liệu nano chất lượng cao, quy mô lớn có thể được tạo ra bằng các phương pháp đơn giản, chi phí thấp, không xúc tác. Bằng chứng là việc thành công chế tạo vật liệu trong điều kiện áp suất khí quyển, thách thức các giả định truyền thống về sự cần thiết của điều kiện chân không hoặc xúc tác kim loại quý.
Các đóng góp của luận án đã mở ra ít nhất ba luồng nghiên cứu mới:
- Phát triển cảm biến khí đa thành phần và mảng cảm biến: Với sự hiểu biết sâu sắc về ảnh hưởng của hình thái và biến tính, các nghiên cứu tiếp theo có thể tập trung vào việc tạo ra các cảm biến có tính chọn lọc cao cho nhiều loại khí khác nhau hoặc các mảng cảm biến thông minh.
- Nghiên cứu cơ chế tăng trưởng và tương tác bề mặt ở cấp độ lượng tử: Làm rõ hơn cơ chế biến tính Nb2O5 và các tương tác khí-bề mặt bằng các công cụ phân tích và mô phỏng tiên tiến.
- Tích hợp công nghệ cảm biến vào các hệ thống giám sát thông minh: Phát triển các giải pháp phần cứng và phần mềm để tích hợp các cảm biến hiệu suất cao này vào mạng lưới giám sát môi trường không dây và các ứng dụng IoT.
Nghiên cứu này có ý nghĩa toàn cầu vì vấn đề ô nhiễm khí NO2 là một thách thức chung trên toàn thế giới. Các giải pháp cảm biến chi phí thấp, hiệu quả cao được phát triển trong luận án này có thể được áp dụng và nhân rộng ở nhiều quốc gia, đặc biệt là các nước đang phát triển, nơi nhu cầu giám sát môi trường là cấp thiết nhưng nguồn lực hạn chế. Bằng việc so sánh với các nghiên cứu quốc tế (như Andreas từ Đức, Widanarto từ Indonesia, Ping, Joong, Mute, Choi, Ding), luận án đã khẳng định vị thế và sự đóng góp của mình vào cộng đồng khoa học toàn cầu. Legacy của nghiên cứu này có thể được đo lường bằng sự tăng cường năng lực tự chủ công nghệ trong nước, số lượng các phát minh sáng chế và chuyển giao công nghệ, cũng như số lượng các sản phẩm cảm biến mới được thương mại hóa dựa trên các nguyên tắc và quy trình được phát triển ở đây.
Trích đoạn nội dung luận án

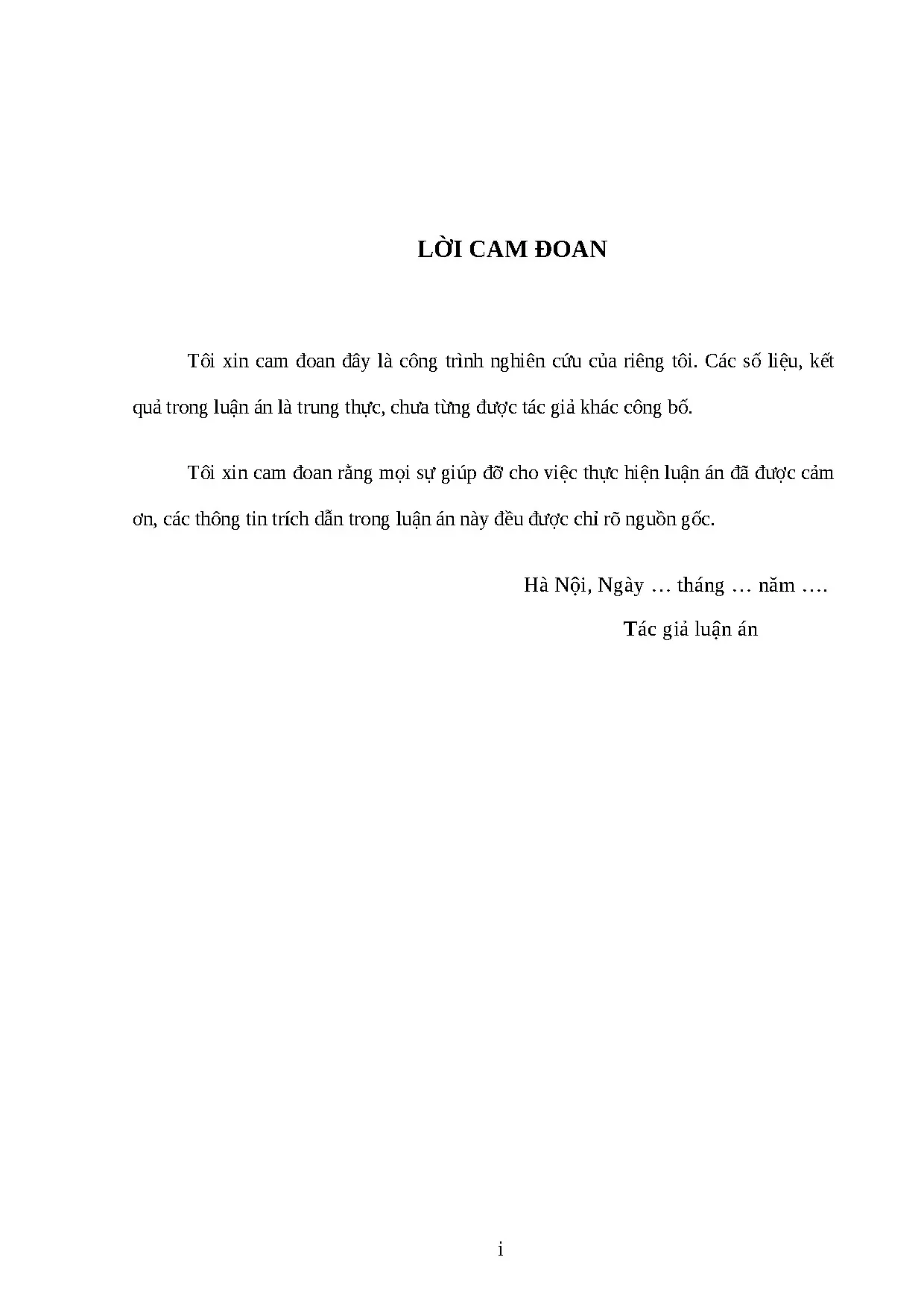

Tải xuống để đọc toàn bộLỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của riêng tôi. Các số liệu, kết quả trong luận án là trung thực, chưa từng được tác giả khác công bố. Tôi xin cam đoan rằng mọi sự giúp đỡ cho việc thực hiện luận án đã được cảm ơn, các thông tin trích dẫn trong luận án này đều được chỉ rõ nguồn gốc. Hà Nội, Ngày … tháng … năm ….
Tác giả luận án i LỜI CẢM ƠN Trước tiên, tôi xin bày tỏ lòng biết ơn sâu sắc tới thầy hướng dẫn GS. Trần Trung, người đã định hướng, hướng dẫn, giúp tôi hoàn thành các nhiệm vụ đặt ra cho luận án. Tôi xin chân thành cảm ơn các thành viên Nhóm „iSensor‟ Viện Đào tạo Quốc tế về Khoa học Vật liệu (ITIMS) những người đã chỉ bảo cho tôi cách nghiên cứu khoa học, định hướng nghiên cứu cho tôi. Đặc biệt tôi xin gửi lời cảm ơn sâu sắc đến các thầy GS.
Nguyễn Văn Hiếu và PGS. Nguyễn Đức Hòa đã giúp đỡ tôi rất nhiều để tôi có thể hoàn thiện luận án của mình. Tôi xin chân thành cảm ơn tới Ban giám đốc, Bộ môn Vật liệu điện tử & cảm biến thuộc Viện Đào tạo Quốc tế về Khoa học Vật liệu (ITIMS), Viện Đào tạo sau đại học - Trường Đại học Bách khoa Hà Nội đã tạo điều kiện giúp đỡ tôi trong suốt thời gian học tập và thực hiện đề tài. Tôi xin chân thành cảm ơn Lãnh đạo Trường Đại học Sư phạm Kỹ thuật Hưng Yên đã tạo điều kiện thuận lợi về thời gian, cũng như các sự giúp đỡ ủng hộ khác giúp tôi hoàn thành bản luận án này.
Xin chân thành cảm ơn đến tất cả các đồng nghiệp, bạn bè và gia đình đã động viên giúp đỡ trong thời gian qua về chuyên môn cũng như về vật chất lẫn tinh thần có liên quan trực tiếp hoặc gián tiếp để giúp tôi hoàn thành bản luận án này. Tác giả luận án Hoàng Văn Hán ii DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT Ký hiệu Tên tiếng Anh Tên tiếng Việt CVD Chemical vapor deposition Lắng đọng hơi hóa học EDX Energy-Dispersive X-ray Tán sắc năng lượng tia X Field Emission Scanning Electron Kính hiển vi điện tử quét phát xạ FE-SEM Microscope trường Nb Niobium Niobi NO2 Nitrogen (IV) Oxide Ni - tơ (IV) ô - xít P123 Pluronic Pluronic ppm parts per million Một phần triệu PID Proportional integral derivative Bộ điều khiển vi tích phân tỉ lệ PL Photoluminescence Phát xạ huỳnh quang R Resistance Điện trở SLS Solid – Liquid – Solid Rắn – Lỏng – Rắn standard cubic centimeter per Centi-mét khối trên phút sccm minute (ml trên phút) MFC Mass flow controler Thiết bị điều khiển lưu lượng khí Nhiễu xạ điện tử trong vùng được SAED Selected area electron diffraction chọn SEM Scanning Electron Microscope Kính hiển vi điện tử quét Transmission Electron TEM Kính hiển vi điện tử truyền qua Microscope UV-Vis Ultraviolet–visible spectroscopy Phổ tử ngoại-khả kiến XRD X-ray diffraction Nhiễu xạ tia X ZnO Zinc Oxide Kẽm ô-xít iii MỤC LỤC CHƢƠNG 1: TỔNG QUAN. Giới thiệu tổng quan về ZnO 1 1. Cấu trúc tinh thể của vật liệu ZnO.
Một số đặc tính nổi bật của vật liệu ZnO cấu trúc một chiều. Một số ứng dụng của vật liệu ZnO một chiều. Các phương pháp chế tạo số lượng lớn thanh và dây nano dạng tự do 10 1. Chế tạo nano ZnO bằng phương pháp bốc bay nhiệt.
Chế tạo nano ZnO bằng phương pháp thủy nhiệt. Chế tạo nano ZnO bằng quá trình ủ nhiệt. Cảm biến khí dạng độ dẫn 25 1. Khái niệm về cảm biến.
Các đại lượng đặc trưng của cảm biến. Cấu tạo của cảm biến khí kiểu thay đổi điện trở. Các dạng vật liệu sử dụng của cảm biến khí. Các yếu tố ảnh hưởng đến đặc tính của cảm biến khí.
Nguyên lý hoạt động của cảm biến khí.37 CHƢƠNG 2: THỰC NGHIỆM VÀ PHƢƠNG PHÁP NGHIÊN CỨU. Tổng hợp vật liệu nano ZnO 40 2. Chế tạo thanh nano ZnO bằng phương pháp thủy nhiệt. Chế tạo vật liệu nano ZnO một chiều bằng phương pháp bốc bay nhiệt.
Chế tạo cảm biến trên cơ sở vật liệu nano ZnO 46 2. Điện cực sử dụng cho cảm biến. Chế tạo cảm biến. Chế tạo cảm biến sử dụng dây nano biến tính bằng Nb2O5.
Đo các đặc trưng của vật liệu 48 2. Khảo sát các tính chất cơ bản. Khảo sát các đặc trưng của cảm biến. Quy trình đo.
Các tính toán cho các đặc trưng của cảm biến.50 CHƢƠNG 3: KẾT QUẢ VÀ THẢO LUẬN. Đánh giá quy trình chế tạo và nghiên cứu các tính chất cơ bản của vật liệu nano ZnO 52 3. Thanh nano ZnO chế tạo bằng phương pháp thủy nhiệt. Nano ZnO chế tạo bằng phương pháp bốc bay nhiệt.
Đặc trưng nhạy khí của vật liệu nano ZnO 72 3. Lựa chọn nhiệt độ ủ của cảm biến. Tính chất nhạy khí của cảm biến sử dụng thanh nano ZnO chế tạo bằng phương pháp thủy nhiệt. Tính chất nhạy khí của cảm biến sử dụng dây nano ZnO chế tạo bằng phương pháp bốc bay nhiệt.
Tính chất nhạy khí của cảm biến nano tetrapod ZnO chế tạo bằng phương pháp bốc bay nhiệt. Đặc trưng nhạy khí của cảm biến dây nano ZnO biến tính Nb2O5 87 3. Đặc trưng cơ bản của dây nano ZnO biến tính. Tính chất nhạy khí của cảm biến dây nano ZnO biến tính theo nồng độ Nb2O5 khác nhau.
Phân tích, đánh giá và so sánh các loại vật liệu nano ZnO chế tạo được và đặc trưng nhạy khí của chúng 93 3. Vật liệu nano ZnO. Tính chất nhạy khí của các vật liệu nano ZnO.96 KẾT LUẬN CHUNG 105 TÀI LIỆU THAM KHẢO 106 DANH MỤC CÁC CÔNG TRÌNH ĐÃ CÔNG BỐ CỦA LUẬN ÁN 107 v DANH MỤC HÌNH VẼ Hình 1.1: Mô hình minh họa cấu trúc tinh thể bền vững của ZnO theo kiểu Wurzite (a) và Zincblende (b).2: Phổ phát quang của các nano ZnO với kích thước tinh thể khác nhau.3: Phổ huỳnh quang của ZnO với các cấu trúc nano một chiều có hình dạng khác nhau. : Giản đồ mức năng lượng của ZnO.5: Đặc trưng I – V của dây nano ZnO (a), sự phụ thuộc của điện trở dây nano ZnO theo nhiệt độ (b).6: Minh họa cấu tạo chung của FET (MOSFET).7: Đặc trưng IDS-VDS (A), IDS-Vg của FET sử dụng dây nano ZnO (B).8: Cấu trúc của một cảm biến hóa học sử dụng vật liệu nano ZnO.
: Sản phẩm ZnO được tổng hợp bằng phương pháp bốc bay (a,) Ảnh FE-SEM của sản phẩm (b,c) và Ảnh HR-TEM (d).10: Ảnh HR – TEM của vật liệu ZnO (a,b), SEAD của ZnO (c,d).11: Quy trình chế tạo vật liệu bằng phương pháp thủy nhiệt.13: Ảnh TEM của các sản phẩm ZnO khi thêm Na2CO3 với các khối lượng khác nhau: 5g (a) và 10 g (b).1 : Cơ chế hình thành dây nano ZnO bằng phương pháp thủy nhiệt.15: Ảnh SEM trong vùng nhiệt độ trung bình 800 – 850 °C (a, b, c), trong vùng nhiệt độ trung bình 700- 800 °C (d, e, f).16: Ảnh TEM (a), HR- TEM (b), SEAD (c) của thanh nano ZnO.17: Sơ đồ sơ đồ của bốn cơ chế có thể có của vận chuyển ion trong phản ứng ô - xi hóa, sự vận chuyển của các ion ô - xi của cơ chế kẽ ô - xi (a), sự vận chuyển của các ion ô - xi của cơ chế trống ô - xi (b), sự vận chuyển của các ion kim loại bằng cơ chế điền kẽ kim loại (c), vận chuyển của các ion kim loại bằng cơ chế kim loại trống (d).18: Sự phụ thuộc của độ đáp ứng vào nồng độ đo (Ethanol) [Đáp ứng khí của cảm biến mã số TGS2611 của hãng Figaro được đăng tải trên trang web của hãng].1 : Đặc tuyến mô tả quá trình hồi đáp cảm biến khi tương tác với khí đo.20: Cấu tạo của cảm biến khí.21: Cấu tạo cảm biến dạng khối.22: Kết cấu dạng màng.23: Kết cấu dạng dây.24: Hình mô tả lớp tiếp xúc giữa 2 dây nano trên cảm biến.25: Ảnh hưởng của kích thước dây đến độ đáp ứng của cảm biến.26: Sự phụ thuộc của độ đáp ứng vào nhiệt độ.27: Sơ đồ năng lượng tại bề mặt của hạt tinh thể.28: Cơ chế hấp phụ khí thông qua sự giảm vùng dẫn của dây nano.1: Hình ảnh một số thiết bị sử dụng trong quá trình chế tạo vật liệu nano ZnO bằng phương pháp thủy nhiệt.2: Sơ đồ chế tạo vật liệu ZnO bằng phương pháp thuỷ nhiệt.3: Sơ đồ minh họa hệ chế tạo vật liệu ZnO bằng phương pháp bốc bay nhiệt.4: Ảnh của lò dùng để chế tạo dây nano ZnO bằng phương pháp bốc bay nhiệt.5: Minh họa cấu trúc điện cực răng lược của cảm biến.6: Chu trình ủ nhiệt của linh kiện cảm biến nano ZnO.7: Sơ đồ nguyên lý của hệ trộn khí.8: Giao diện phần mềm VEE Pro ghi nhận sự thay đổi điện trở của cảm biến theo thời gian khi thay đổi nồng độ khí. : Minh họa việc tính toán thời gian đáp ứng và thời gian hồi phục của cảm biến.1: Ảnh SEM của vật liệu ZnO chế tạo bằng phương pháp thuỷ nhiệt với độ pH khác nhau pH = 8 (a), pH = 9 (b), pH = 10 (c) và pH = 11 (d).2: Ảnh SEM (a), ảnh HR-TEM (b,c,d) và ảnh biến đổi Fourier hai chiều - FFT (e) của thanh nano ZnO được chế tạo với pH = 10.3: Ảnh TEM (a), phân bố EDS của các nguyên tố C (b), O(c) và Zn (d) của thanh nano ZnO được chế tạo trong điều kiện với pH = 10.4: Giản đồ nhiễu xạ XRD của vật liệu thanh nano ZnO chế tạo bằng phương pháp thủy nhiệt với pH =10.5: Phổ hấp thụ UV-Vis của vật liệu thanh nano ZnO chế tạo bằng phương pháp thủy nhiệt với pH =10.6: Phổ huỳnh quang (PL) của vật liệu thanh nano ZnO được chế tạo bằng phương pháp thủy nhiệt với pH =10.7: Ảnh minh họa dây nano ZnO thu được trên cốc thủy tinh về hệ mẫu I (a), hệ mẫu II (b) và hệ mẫu III (c).8: Ảnh SEM mẫu M11 với độ phóng đại khác nhau của các cấu trúc dạng dây (a, b) và dạng có các tetrapod (c, d). : Ảnh SEM mẫu M12 với độ phóng đại khác nhau của các cấu trúc dạng dây (a, b) và dạng có các tetrapod (c, d).10: Ảnh SEM mẫu M13 với độ phóng đại khác nhau của các cấu trúc dạng dây (a, b) và dạng có các tetrapod (c, d).11: Ảnh SEM mẫu M14 với độ phóng đại khác nhau của các cấu trúc dạng dây (a, b) và dạng có các tetrapod (c, d).12: Ảnh SEM mẫu M15 với độ phóng đại khác nhau của các cấu trúc dạng dây (a, b) và dạng có các tetrapod (c, d).13: Ảnh TEM của dây nano ZnO.14: Ảnh HR-TEM (a,b), biến đổi Fourier hai chiều-FFT (c) và phổ biểu diễn sự phân bố 38 mặt phẳng trong 10 nm (d) của dây nano ZnO.
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Hoàng Văn Hán (n.d.). Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2 [Luận án tiến sĩ, Trường Đại học Bách khoa Hà Nội]. LuanAn.net. https://luanan.net/hoa-hoc/hoa-vo-co/no2
Câu hỏi thường gặp
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" nghiên cứu về vấn đề gì?
Nghiên cứu tổng hợp vật liệu ZnO nano 1 chiều ứng dụng cảm biến khí NO2 hiệu quả cao. Phân tích cấu trúc và cơ chế hoạt động chi tiết.
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" được bảo vệ tại trường nào?
Luận án này được bảo vệ tại Trường Đại học Bách khoa Hà Nội.
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" thuộc chuyên ngành gì?
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" thuộc chuyên ngành Vật liệu điện tử & cảm biến. Danh mục: Hóa Vô Cơ.
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" có bao nhiêu trang?
Luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" có 131 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Nghiên cứu tổng hợp vật liệu ZnO cấu trúc nano một chiều ứng dụng cho cảm biến khí NO2" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
