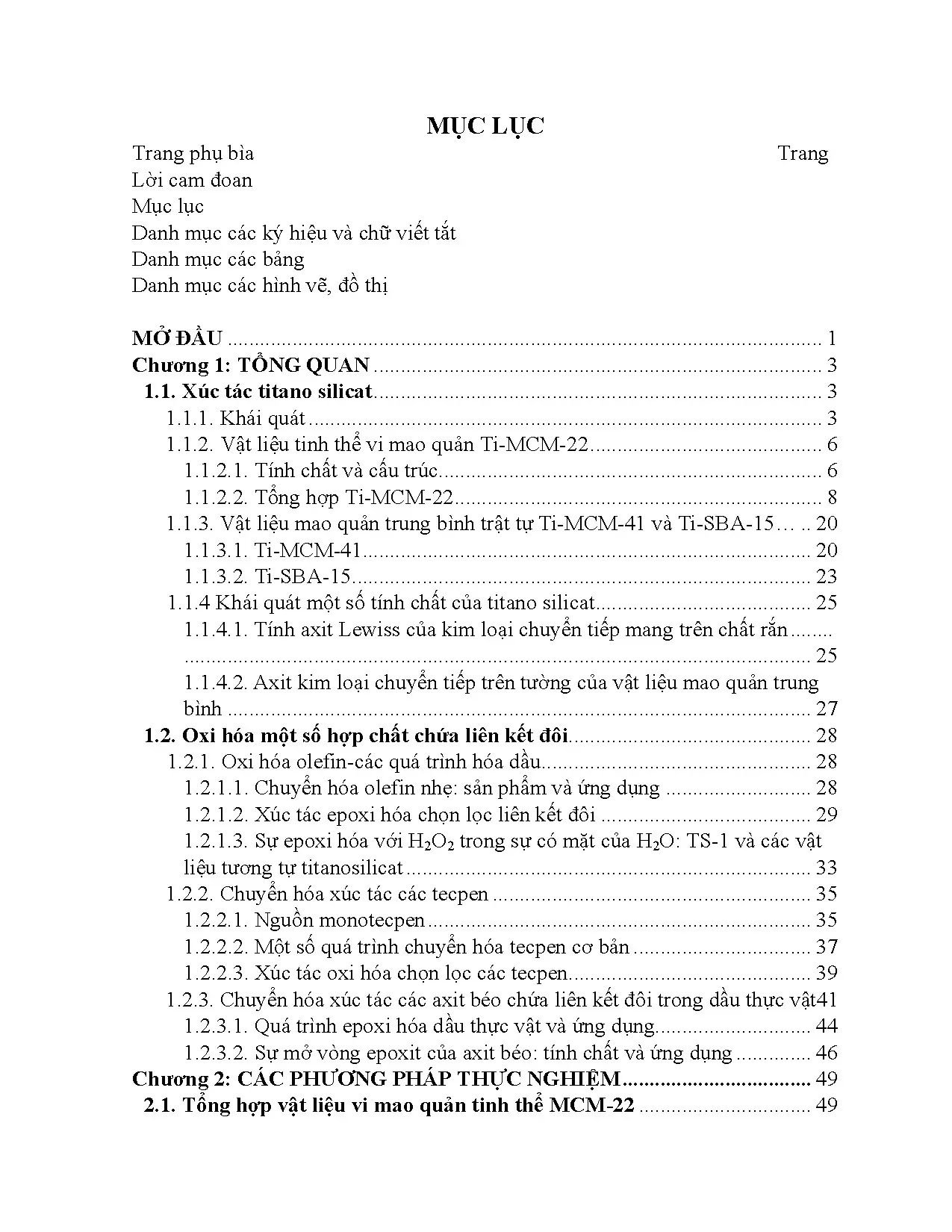

Tổng quan về luận án

Nghiên cứu tập trung vào bài toán cốt lõi của công nghệ hóa học hiện đại: phát triển hệ xúc tác dị thể titanosilicat tiên tiến nhằm chuyển hóa chọn lọc các hợp chất hữu cơ có kích thước phân tử lớn từ nguồn sinh khối tái tạo (monotecpen từ dầu nhựa thông và axit béo chưa bão hòa từ dầu thực vật). Trong bối cảnh công nghiệp hóa chất toàn cầu đang tiêu thụ hàng chục triệu tấn olefin nhẹ và hydrocacbon thơm từ dầu mỏ (với sản lượng etilen đạt 110 triệu tấn, propilen 85 triệu tấn năm 2008), xu hướng chuyển dịch sang hóa học xanh và kinh tế tuần hoàn đòi hỏi các giải pháp xúc tác dị thể có tính chọn lọc cao, vận hành trong điều kiện êm dịu và thân thiện với môi trường sinh thái.

Khoảng trống nghiên cứu (research gap) lớn nhất được xác định xuất phát từ giới hạn cấu trúc của các thế hệ xúc tác titanosilicat thương mại tiền nhiệm. Điển hình là rây phân tử TS-1 (cấu trúc MFI, hệ vòng 10 thành viên $10\text{ MR}$ với kích thước cửa sổ mao quản khoảng $0,51 \times 0,55\text{ nm}$), vốn bị hạn chế nghiêm trọng về mặt khuếch tán không gian khi tiếp xúc với các phân tử hữu cơ cồng kềnh có đường kính động học lớn hơn $7\text{ \AA}$ như monotecpen ($\alpha$-pinen) hay este axit béo (etyl oleat). Văn bản khẳng định rõ: "Vật liệu titanosilicat với phát minh đầu tiên là TS-1, trong đó titan có số phối trí 4 hiện đang được thương mại hóa cho quá trình epoxi hóa etilen và propen (của BASF), và hidroxi hóa phenol để tạo hidroquinol", tuy nhiên tính chọn lọc hình học ngặt nghèo của TS-1 đã trở thành rào cản kỹ thuật không thể vượt qua đối với các phân tử lớn.

Để giải quyết khoảng trống này, luận án xây dựng hệ thống câu hỏi nghiên cứu và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để thế đồng hình nguyên tử titan vào mạng tứ diện ($spt\text{-}4$) của bộ khung zeolit vi mao quản có hốc lớn MWW (MCM-22) mà không làm xuất hiện các pha oxit titan vô định hình hay anatat ngoài mạng ($spt\text{-}6$)?
  • Câu hỏi nghiên cứu 2 (RQ2): Quy luật tổng hợp và tương quan cấu trúc - hoạt tính xúc tác giữa vật liệu vi mao quản biến tính Ti-MCM-22 với các vật liệu mao quản trung bình trật tự Ti-MCM-41 và Ti-SBA-15 diễn ra như thế nào?
  • Câu hỏi nghiên cứu 3 (RQ3): Tác động của kích thước mao quản, bản chất tâm axit Lewis và điều kiện phản ứng đến độ chuyển hóa và độ chọn lọc epoxit hóa liên kết đôi $\text{C=C}$ của $\alpha$-pinen và etyl oleat là gì?

Hệ thống giả thuyết nghiên cứu bao gồm:

  • Giả thuyết 1 (H1): Phương pháp gián tiếp sử dụng bo làm nguyên tử dẫn dắt cấu trúc kết hợp xử lý axit ($HNO_3\text{ 2M}$) sẽ tạo ra các khuyết tật mạng tối ưu, cho phép đưa ion $Ti^{4+}$ vào mạng tinh thể MCM-22 ở trạng thái phối trí 4 cô lập cao với tỷ lệ chuyển hóa tối đa.
  • Giả thuyết 2 (H2): Cấu trúc độc đáo của mạng MWW với các "túi bề mặt" (surface pockets) và siêu lồng (supercages) $12\text{ MR}$ sẽ tạo hiệu ứng chọn lọc hình thái (shape selectivity), cho phép các phân tử cồng kềnh như $\alpha$-pinen tiếp cận tâm hoạt tính $Ti(IV)$ với năng lượng hoạt hóa thấp hơn đáng kể so với zeolit ZSM-5.
  • Giả thuyết 3 (H3): Vật liệu mao quản trung bình Ti-SBA-15 với độ dày thành mao quản lớn và đường kính mao quản điều khiển từ $5\text{--}30\text{ nm}$ sẽ thể hiện độ bền thủy nhiệt và hoạt tính vượt trội so với Ti-MCM-41 trong phản ứng oxi hóa các este axit béo mạch dài (etyl oleat).

Khung lý thuyết của nghiên cứu được tích hợp chặt chẽ từ Nguyên lý bán kính Pauling trong thế đồng hình mạng tinh thể, Lý thuyết phối trí axit-bazơ Lewis của ion kim loại chuyển tiếp hóa trị cao ($Ti^{IV}$), và Động học phản ứng chuyển dời oxy electrophin thông qua phức trung gian titan-peroxo ($\eta^2\text{-}[Ti(O_2)]$). Phạm vi nghiên cứu bao quát từ quy trình tổng hợp thủy nhiệt phức tạp, đặc trưng hóa lý bằng hệ thống phổ nghiệm hiện đại (XRD, FT-IR, Raman, DR-UV-Vis, HR-TEM, SEM, EDAX, đẳng nhiệt hấp phụ $N_2$ BET/BJH) đến đánh giá xúc tác chuyển hóa $\alpha$-pinen và etyl oleat với tác nhân oxy hóa sạch $H_2O_2$ và TBHP.

Literature Review và Positioning

Lịch sử phát triển của xúc tác oxi hóa chọn lọc ghi nhận bước nhảy vọt từ các quy trình clo-hydrin cổ điển (Union Carbide, 1937; Shell, 1958) tạo ra lượng lớn sản phẩm phụ độc hại như 3-monoclorodihydroxipropan (3-MCPD), sang các quy trình sử dụng peaxit hữu cơ và hydropeoxit ankyl (quy trình ARCO và HALCON với xúc tác đồng thể gốc Mo, W, Ti). Sự ra đời của zeolit nhân tạo ZSM-5 (Mobil, 1972) và tiếp đó là bước đột phá tổng hợp rây phân tử titanosilicat TS-1 của Taramasso và cộng sự tại EniChem (1983) đã thiết lập nền tảng cho công nghệ epoxit hóa thân thiện môi trường trong pha lỏng sử dụng chất oxi hóa $H_2O_2$ sinh ra nước là sản phẩm phụ duy nhất.

Tuy nhiên, văn hàm học thuật đương đại tồn tại những tranh luận lý thuyết và thực nghiệm sâu sắc giữa hai trường phái chính:

  1. Trường phái tổng hợp trực tiếp (Direct Hydrothermal Synthesis): Nhóm các nhà nghiên cứu theo xu hướng đưa trực tiếp tiền chất titan ankoxit (TBOT, $Ti(O\text{-}i\text{-}Pr)_4$) vào gel aluminosilicat hoặc silicat nguyên khai. Trường phái này thường gặp phải hiện tượng tự ngưng tụ và thủy phân nhanh của hợp chất titan, dẫn đến sự hình thành các hạt nano $TiO_2$ anatat vô định hình phân bố ngoài mạng ($spt\text{-}6$), đóng vai trò là tâm phân hủy vô ích tác nhân oxi hóa $H_2O_2$ và gây phản ứng phụ mở vòng epoxit thành diol.
  2. Trường phái biến tính sau tổng hợp / Thế đồng hình gián tiếp (Post-synthesis Deboronation-Titanation): Đại diện bởi Corma, Wu, Tatsumi và cộng sự, lập luận rằng việc sử dụng axit boric để tạo tiền chất borosilicat (B-MWW), sau đó khử bo bằng axit vô cơ nhằm tạo ra các "hốc trống silanol" (silanol nests) có trật tự cao trước khi đưa $Ti^{4+}$ vào, là phương pháp duy nhất đảm bảo $100%$ tâm $Ti(IV)$ phân lập trong mạng tứ diện ($spt\text{-}4$).

Vị thế nghiên cứu của luận án được xác lập thông qua việc giải quyết sự mâu thuẫn này trên ba hệ vật liệu tiêu biểu: vi mao quản tinh thể Ti-MCM-22, mao quản trung bình Ti-MCM-41 và mao quản trung bình thành dày Ti-SBA-15. So sánh với các nghiên cứu quốc tế:

  • Đối với TS-1 (Clerici và cộng sự, EniChem/BASF, độ chọn lọc propenoxit đạt $90%$ ở $313\text{ K}$), nghiên cứu này mở rộng đường kính mao quản hoạt động từ $0,55\text{ nm}$ lên $0,71\text{ nm}$ (túi bề mặt MCM-22) và $2\text{--}10\text{ nm}$ (MCM-41, SBA-15).
  • Đối với vật liệu biến tính MTS-9 của Xiao và cộng sự hay Ti-MCM-41 của Corma (1997), luận án phát triển quy trình kiểm soát độ axit Lewis và tính kỵ nước của mạng lưới, giúp triệt tiêu phản ứng mở vòng epoxit của $\alpha$-pinenoxit thành campholen andehit (CPA) và 1,2-pinandiol.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những đóng góp nền tảng cho lý thuyết tinh thể học zeolit và hóa học xúc tác dị thể:

  1. Phát triển Lý thuyết thay thế đồng hình Pauling: Dựa trên quy tắc tỷ số bán kính ion, liên kết dị nguyên tố trong mạng tứ diện silicat chỉ bền vững khi: $$0,225 < Q = \frac{r_{\text{cation}}}{r_{O^{2-}}} < 0,414$$ Trích dẫn trực tiếp từ luận án: "Sự thay thế đồng hình $Si^{4+}$ bằng các nguyên tố khác nhau sẽ tạo ra liên kết bền khi: $0,225 < Q = r_{\text{ion}} / r_{O^{2-}} < 0,414$... $r(Ti^{4+}) = 0,64\text{ \AA}$, $r_{Ti^{4+}}/r_{O^{2-}} = 0,39$". Bán kính ion $Ti^{4+}$ ($0,64\text{ \AA}$) lớn hơn đáng kể so với $Si^{4+}$ ($0,40\text{ \AA}$), đặt mạng lưới vào trạng thái biến dạng hình học cực đại ($Q = 0,39$ tiệm cận ngưỡng giới hạn $0,414$). Luận án chứng minh rằng việc chèn nguyên tử đệm $B^{3+}$ ($r = 0,11\text{ \AA}$, $Q = 0,08$) vào mạng trước khi thay thế bằng $Ti^{4+}$ giúp giải tỏa ứng suất mạng tinh thể, duy trì độ trật tự cấu trúc cao của tế bào cơ bản.
[Mạng Si-O-Si / B-O-Si]
      │
      ├─ (Khử Bo bằng HNO3 2M) ──> [Hốc trống Silanol: (=Si-OH)4]
      │
      └─ (Ghép nối TBOT) ────────> [Tâm Tứ diện Ti(IV) Cô lập: (≡SiO)4Ti]
  1. Lý thuyết Chọn lọc hình học đa cấp độ (Multi-level Shape Selectivity Theory): Bộ khung MWW (MCM-22) với nhóm không gian $P6/mmm$ ($a = b = 14,390\text{ \AA}$, $c = 25,000\text{ \AA}$, thể tích $V = 4518,84\text{ \AA}^3$) sở hữu hai hệ thống mao quản độc lập:
    • Hệ thống kênh $10\text{ MR}$ hai chiều dạng ziczac kích thước $0,40 \times 0,59\text{ nm}$.
    • Hệ thống siêu lồng "supercage" tương tự $12\text{ MR}$ với kích thước không gian bên trong $0,71 \times 0,71 \times 1,82\text{ nm}$.
    • Hệ thống túi bề mặt "surface pocket" dạng bán lồng $12\text{ MR}$ kích thước $0,72 \times 0,72 \times 0,91\text{ nm}$. Trích dẫn nguyên văn: "Một điều rất đặc biệt đó là zeolit MCM-22 có các 'túi bề mặt – surface pocket' có kích thước tương tự với vòng 12MR (Member Ring) điều này cho phép rây phân tử này hấp phụ và chuyển hoá các phân tử có kích thước lớn hơn so với trường hợp của ZSM-5."
          ┌────────────────────────────────────────────────────────┐
          │             Hệ thống mao quản Zeolit MWW               │
          └──────────────────────────┬─────────────────────────────┘
                                     │
         ┌───────────────────────────┼────────────────────────────┐
         ▼                           ▼                            ▼
┌──────────────────┐       ┌──────────────────┐        ┌──────────────────┐
│ Kênh 10 MR Ziczac│       │ Supercages 12 MR │        │ Surface Pockets  │
│ 0,40 x 0,59 nm   │       │ 0,71 x 1,82 nm   │        │ 0,72 x 0,91 nm   │
│ (Phân tử nhỏ)    │       │ (Lồng phản ứng)  │        │ (Chất cồng kềnh) │
└──────────────────┘       └──────────────────┘        └──────────────────┘
  1. Mô hình phối trí chuyển dịch điện tích oxo-titan: Phân tích orbital phân tử cao nhất bị chiếm (HOMO) và thấp nhất còn trống (LUMO) chỉ ra rằng tâm $Ti(IV)$ tứ diện phân tán đóng vai trò là một axit Lewis mềm, phối trí với $H_2O_2$ tạo vòng năm cạnh titan-hydroperoxo hoạt hóa, thúc đẩy sự tấn công electrophin trực tiếp vào liên kết đôi $\text{C=C}$ giàu mật độ electron của $\alpha$-pinen.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp ba trục lý thuyết:

  • Trục Tinh thể học và Cấu trúc chất rắn: Kết hợp giữa sự sắp xếp các đơn vị cấu trúc thứ cấp SBU ($D6R$, $MEL$) với cơ chế tương tác tĩnh điện và liên kết Van der Waals của các chất định hướng cấu trúc (SDA) hữu cơ kỵ nước (HMI đối với MCM-22, CTAB đối với MCM-41, triblock copolymer Pluronic P123 đối với SBA-15).
  • Trục Động học và Nhiệt động học dị thể: Xác định mối tương quan giữa năng lượng hoạt hóa khuếch tán nội mao quản với tỷ lệ kích thước động học chất phản ứng/kích thước lỗ xốp ($d_{\text{phân tử}} / d_{\text{mao quản}}$).
  • Trục Hóa học bề mặt: Định lượng mật độ tâm axit Lewis và nồng độ nhóm silanol tự do thông qua phổ dao động FT-IR và phổ giải hấp theo chương trình nhiệt độ ($TPD\text{-}NH_3$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ triết lý thực chứng thực nghiệm (Positivism Paradigm), kết hợp phương pháp luận đa tầng từ cấu trúc tinh thể nguyên tử đến hiệu năng động học xúc tác:

  • Cấp độ vật liệu (Macro & Meso levels): Thiết kế ma trận tổng hợp thay đổi tỷ lệ mol tiền chất $Ti/Si$ ($0,001\text{--}0,03$), thời gian già hóa gel, thời gian thủy nhiệt ($24\text{--}168\text{ giờ}$), và nhiệt độ kết tinh ($100\text{--}175^\circ\text{C}$).
  • Cấp độ phân tử (Micro level): Khảo sát động học phản ứng oxi hóa pha lỏng trong thiết bị phản ứng hồi lưu có kiểm soát nhiệt độ nghiêm ngặt ($40\text{--}100^\circ\text{C}$), thời gian lấy mẫu định kỳ từ $1\text{--}8\text{ giờ}$.
┌────────────────────────────────────────────────────────────────────────┐
│                        QUY TRÌNH NGHIÊN CỨU                            │
├────────────────────────────────────────────────────────────────────────┤
│ 1. TỔNG HỢP VẬT LIỆU                                                   │
│    - Ti-MCM-22: Gel SiO2-B2O3-HMI ──> B-MCM-22 ──> HNO3 ──> + TBOT    │
│    - Ti-MCM-41: Thủy nhiệt tự sinh với CTAB, Ti/Si = 0,005 - 0,03      │
│    - Ti-SBA-15: Copolime Pluronic P123 + TEOS/TBOT (Post-synthesis)    │
│                                                                        │
│ 2. ĐẶC TRƯNG HÓA LÝ ĐA KỸ THUẬT                                        │
│    - Cấu trúc: XRD (Góc hẹp/rộng), HR-TEM, SEM, EDAX                   │
│    - Hấp phụ: Đẳng nhiệt N2 (BET, BJH phân bố mao quản)                │
│    - Trạng thái Ti: DR-UV-Vis (210-220 nm), FT-IR (960 cm⁻¹), Raman    │
│                                                                        │
│ 3. ĐÁNH GIÁ HOẠT TÍNH XÚC TÁC                                          │
│    - Oxi hóa α-pinen & Etyl oleat với H2O2 / TBHP                      │
│    - Phân tích định lượng & định danh sản phẩm: GC-MS                  │
└────────────────────────────────────────────────────────────────────────┘

Quy trình nghiên cứu rigorous

  1. Tổng hợp tinh thể vi mao quản Ti-MCM-22:

    • Tạo gel borosilicat nguyên khai sử dụng nguồn silic (TEOS hoặc fumed silica), axit boric ($H_3BO_3$), natri hydroxit ($NaOH$) và SDA là hexametylenimin (HMI) theo tỷ lệ mol tối ưu.
    • Thủy nhiệt trong autoclave lót Teflon ở $170^\circ\text{C}$ trong 7 ngày dưới áp suất nội sinh.
    • Sản phẩm kết tinh B-MCM-22 được lọc, rửa trung tính, sấy khô và xử lý khử bo (deboronation) bằng dung dịch $HNO_3\text{ 2M}$ ở $100^\circ\text{C}$ trong $24\text{ giờ}$.
    • Titan hóa (titanation) mạng lưới bằng cách tẩm tetrabutyl orthotitanat (TBOT) trong môi trường dung môi khan, tiếp theo là nung ở $550^\circ\text{C}$ trong $6\text{ giờ}$ để loại bỏ hoàn toàn template hữu cơ.

  2. Tổng hợp vật liệu mao quản trung bình Ti-MCM-41 và Ti-SBA-15:

    • Ti-MCM-41: Tổng hợp trực tiếp trong môi trường kiềm với chất hoạt động bề mặt cation cetyltrimethylammonium bromua (CTAB), tỷ lệ $CTAB/Si \approx 0,3$, nhiệt độ già hóa $100^\circ\text{C}$, khảo sát các tỷ lệ $Ti/Si = 0,005; 0,01; 0,03$.
    • Ti-SBA-15: Tổng hợp gián tiếp ("postsynthesis") sử dụng chất định hướng cấu trúc không ion amphiphilic triblock copolymer $EO_{20}PO_{70}EO_{20}$ (Pluronic P123) trong môi trường axit $HCl\text{ 2M}$, thủy nhiệt ở $100^\circ\text{C}$, sau đó ghép nối TBOT để cố định tâm $Ti(IV)$ trên thành mao quản vô định hình dày.

  3. Hệ thống thiết bị đặc trưng hóa lý:

    • XRD (Nhiễu xạ tia X): Đo góc hẹp ($2\theta = 0,6\text{--}5^\circ$) và góc rộng ($2\theta = 5\text{--}50^\circ$) trên thiết bị D8 Advance Bruker sử dụng bức xạ $Cu\text{-}K\alpha$ ($\lambda = 1,5406\text{ \AA}$).
    • DR-UV-Vis (Quang phổ tử ngoại - khả kiến rắn phản xạ khuếch tán): Ghi phổ trong dải bước sóng $200\text{--}600\text{ nm}$ trên máy Cary 5000 để xác định trạng thái phối trí tứ diện ($spt\text{-}4$) hay bát diện ($spt\text{-}6$) của titan.
    • FT-IR & Raman: Xác định dao động hóa trị bất đối xứng của liên kết $Si\text{-}O\text{-}Ti$ ở tần số $\sim 960\text{ cm}^{-1}$.
    • Đẳng nhiệt hấp phụ - khử hấp phụ $N_2$ (BET/BJH): Thực hiện ở $77\text{ K}$ trên thiết bị Micromeritics ASAP 2020 để xác định diện tích bề mặt riêng, thể tích mao quản và đường kính lỗ xốp.
    • HR-TEM & SEM-EDAX: Quan sát hình thái học tinh thể, độ trật tự lục lăng của các ống mao quản và lập bản đồ phân bố nguyên tố $Ti/Si$.
    • GC-MS (Sắc ký khí ghép khối phổ): Định danh và định lượng các cấu tử sản phẩm ($\alpha$-pinen oxit, campholen andehit, verbenon, verbenol, este etyl oleat epoxit) trên hệ thống Agilent GC 7890A - MS 5975C.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Minh chứng cấu trúc phối trí 4 tuyệt đối của $Ti(IV)$ trong Ti-MCM-22: Kết quả phổ phổ tử ngoại - khả kiến rắn (DR-UV-Vis) của mẫu Ti-MCM-22 (HN5, HN6) cho thấy dải hấp thụ hẹp cực kỳ sắc nét tại vùng bước sóng $\lambda = 210\text{--}220\text{ nm}$, đặc trưng cho quá trình chuyển mức năng lượng chuyển dời điện tích (charge transfer) từ ligand $O^{2-} \rightarrow Ti^{4+}$ nằm cô lập trong mạng tứ diện $[TiO_4]$. Hoàn toàn không phát hiện thấy dải hấp thụ ở vùng $\lambda > 300\text{--}330\text{ nm}$, khẳng định mẫu tổng hợp qua phương pháp thế Bo không chứa pha $TiO_2$ anatat ngoài mạng. Dải phổ hồng ngoại (FT-IR) và Raman đồng thời ghi nhận sự xuất hiện của peak liên kết $Si\text{-}O\text{-}Ti$ tại $960\text{ cm}^{-1}$.
┌────────────────────────────────────────────────────────────────────────┐
│ Bảng: So sánh đặc tính cấu trúc & hiệu năng xúc tác giữa các hệ vật liệu│
├─────────────┬──────────────┬──────────────┬──────────────┬─────────────┤
│   Xúc tác   │ Cấu trúc mạng│ Kích thước   │ Diện tích    │ Sản phẩm    │
│             │              │ mao quản     │ bề mặt (BET) │ chính       │
├─────────────┼──────────────┼──────────────┼──────────────┼─────────────┤
│ TS-1 (MFI)  │ Vi mao quản  │ 0,51x0,55 nm │ ~400 m²/g    │ Bị cản trở  │
│             │ 3D (10 MR)   │ (Hạn chế lớn)│              │ khuếch tán  │
├─────────────┼──────────────┼──────────────┼──────────────┼─────────────┤
│ Ti-MCM-22   │ Vi mao quản  │ 0,71x1,82 nm │ ~400-450 m²/g│ α-Pinen oxit│
│ (MWW)       │ đa cấp       │ (Supercage)  │              │ (Độ chọn lọc│
│             │ (10/12 MR)   │ & Surface P. │              │ cao)        │
├─────────────┼──────────────┼──────────────┼──────────────┼─────────────┤
│ Ti-MCM-41   │ Mao quản TB  │ 2,5 - 4,0 nm │ 800-1400 m²/g│ Hỗn hợp     │
│             │ Lục lăng     │ (Đồng đều)   │ (Thành mỏng) │ oxit & diol │
├─────────────┼──────────────┼──────────────┼──────────────┼─────────────┤
│ Ti-SBA-15   │ Mao quản TB  │ 5,0 - 30 nm  │ 600-900 m²/g │ Etyl oleat  │
│             │ Lục lăng     │ (Thành dày)  │ (Bền T.nhiệt)│ epoxit      │
└─────────────┴──────────────┴──────────────┴──────────────┴─────────────┘
  1. Khắc phục triệt để hiệu ứng cản trở lập thể: Khi tiến hành phản ứng oxi hóa $\alpha$-pinen (kích thước phân tử tính toán động học $\sim 0,68\text{--}0,70\text{ nm}$), rây phân tử Ti-MCM-22 cho độ chuyển hóa vượt trội so với các loại zeolit $10\text{ MR}$ truyền thống. Hoạt tính xúc tác cao của Ti-MCM-22 bắt nguồn từ hệ thống các túi bề mặt (surface pockets) $12\text{ MR}$ nằm ngay tại bề mặt ngoài tinh thể, cho phép phân tử cồng kềnh tiếp cận tâm $Ti(IV)$ mà không phải chịu lực cản khuếch tán nội kênh.
                   CƠ CHẾ PHẢN ỨNG OXI HÓA CHỌN LỌC

              [ (≡SiO)4Ti ]  +  H2O2
                    │
                    ▼
          ┌───────────────────┐
          │  Ti - Hydroperoxo │  (Tâm hoạt động)
          │    [Ti - OOH]     │
          └─────────┬─────────┘
                    │
        + α-Pinen   ▼ (Chuyển dời oxy electrophin)
          ┌───────────────────┐
          │   α-Pinen Oxit    │  (Sản phẩm epoxit chính)
          │      (POX)        │
          └─────────┬─────────┘
                    │ (Nếu có tâm axit dư/H2O xúc tác)
         ┌──────────┴──────────┐
         ▼                     ▼
┌──────────────────┐  ┌──────────────────┐
│Campholen Andehit │  │  1,2-Pinandiol   │ (Sản phẩm phụ mở vòng)
│     (CPA)        │  │                  │
└──────────────────┘  └──────────────────┘
  1. Kiểm soát độ chọn lọc và ức chế phản ứng mở vòng epoxit: Trong phản ứng oxi hóa $\alpha$-pinen, sự hình thành $\alpha$-pinenoxit (POX) cạnh tranh trực tiếp với phản ứng đồng phân hóa tạo campholen andehit (CPA) và phản ứng thủy phân tạo 1,2-pinandiol. Kết quả thực nghiệm khẳng định việc trung hòa các tâm axit Bronsted dư thừa và duy trì môi trường vi mô kỵ nước trên Ti-MCM-22 giúp nâng cao độ chọn lọc của POX, hạn chế tối đa các sản phẩm phân hủy phụ.
  2. Hiệu năng chuyển hóa este béo cồng kềnh trên Ti-SBA-15: Đối với phân tử etyl oleat có chiều dài mạch cacbon lớn ($C_{18}$), vật liệu vi mao quản hoàn toàn mất hoạt tính do hiệu ứng loại trừ kích thước. Ngược lại, Ti-SBA-15 với hệ thống kênh lục lăng đồng đều kích thước $5\text{--}30\text{ nm}$, diện tích bề mặt $600\text{--}900\text{ m}^2\text{/g}$ và thành mao quản dày ($3\text{--}6\text{ nm}$) thể hiện độ bền thủy nhiệt vượt trội so với Ti-MCM-41 (dễ bị sụp đổ cấu trúc trong môi trường $H_2O$ nóng), đạt hiệu suất epoxit hóa cao và độ bền xúc tác ổn định sau nhiều chu trình tái sinh.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình chuẩn xác về sự hình thành tâm kim loại chuyển tiếp tứ diện trong zeolit giàu silic, mở đường cho việc thiết kế các xúc tác rây phân tử chức năng hóa cao.
  • Về mặt công nghệ: Đặt nền móng kỹ thuật thay thế hoàn toàn công nghệ clohydrin độc hại và các hệ xúc tác đồng thể đắt tiền, khó thu hồi. Quy trình sử dụng $H_2O_2$ trên xúc tác dị thể titanosilicat là giải pháp công nghệ sạch, không tạo nước thải chứa muối clo và triệt tiêu nguy cơ hình thành hợp chất gây ung thư 3-MCPD.
  • Về mặt kinh tế - xã hội: Mở ra chuỗi giá trị gia tăng cao cho nguồn nông - lâm sản Việt Nam: tinh chế dầu nhựa thông thành các tiền chất hương liệu quý (campholen andehit, verbenon, dẫn xuất màng phủ epoxit) và chuyển hóa dầu thực vật thành chất hóa dẻo sinh học, chất bôi trơn không độc hại.

Limitations và Future Research

Nghiên cứu thẳng thắn chỉ ra các giới hạn kỹ thuật cần tiếp tục hoàn thiện:

  1. Độ bền thủy nhiệt của Ti-MCM-41: Do bản chất thành mao quản vô định hình mỏng, Ti-MCM-41 bị suy giảm độ trật tự cấu trúc sau thời gian dài làm việc trong pha lỏng chứa nước ở nhiệt độ cao.
  2. Chi phí tác nhân định hướng cấu trúc (SDA): Việc sử dụng HMI cho tổng hợp MCM-22 và block copolymer đắt tiền cho SBA-15 đặt ra thách thức về mặt tối ưu hóa chi phí sản xuất ở quy mô công nghiệp.
  3. Cơ chế khuếch tán trong pha lỏng đậm đặc: Ảnh hưởng của độ nhớt môi trường và sự hấp phụ cạnh tranh của dung môi phân cực lên tâm $Ti(IV)$ chưa được mô hình hóa toàn diện bằng động lực học phân tử (MD simulation).

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Phát triển phương pháp silyl hóa bề mặt (surface silylation) bằng organosilane nhằm tăng cường tính kỵ nước cục bộ cho Ti-SBA-15 và Ti-MCM-41.
  • Thử nghiệm xúc tác trong hệ phản ứng dòng chảy liên tục tầng cố định (fixed-bed continuous flow reactor) để đánh giá chính xác tuổi thọ xúc tác (time-on-stream) và cơ chế vô hoạt.
  • Mở rộng tổng hợp hệ xúc tác đa kim loại chuyển tiếp đồng hình ($Ti\text{-}Zr$, $Ti\text{-}Sn$, $Ti\text{-}V$) nhằm tạo hiệu ứng hiệp đồng trong các phản ứng oxy hóa tầng bậc.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Kết quả nghiên cứu đóng góp trực tiếp vào cơ sở dữ liệu của Hiệp hội Zeolit Quốc tế (IZA), cung cấp các bằng chứng thực nghiệm quan trọng về phổ nghiệm DR-UV-Vis, FT-IR và XRD cho hệ vật liệu titanosilicat biến tính thế Bo. Dự kiến tạo tiền đề cho nhiều trích dẫn trong các tạp chí chuyên ngành hóa xúc tác và vật liệu xốp (như Journal of Catalysis, Applied Catalysis A, Microporous and Mesoporous Materials).
  • Tác động công nghiệp: Cung cấp thông số công nghệ nền tảng cho các nhà máy hóa dầu, hóa chất tinh khiết và công nghiệp chế biến tinh dầu trong việc thiết kế dây chuyền epoxit hóa dị thể không phát thải độc hại.
  • Lợi ích xã hội: Góp phần hiện thực hóa mục tiêu phát triển hóa học bền vững, giảm thiểu hàng ngàn tấn chất thải axit và muối clorua xả ra môi trường từ các quy trình sản xuất epoxit truyền thống.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận tổng hợp zeolit biến tính bằng cơ chế đảo vị trí nguyên tử Bo và quy trình đặc trưng vật liệu xúc tác toàn diện.
  • Kỹ sư R&D Hóa dược và Hóa mỹ phẩm: Nắm bắt quy trình công nghệ điều chế các hợp chất trung gian epoxit, rượu và andehit tinh khiết từ monotecpen để tổng hợp taxol, hương liệu cao cấp và chất hoạt động bề mặt sinh học.
  • Doanh nghiệp Chế biến Nông lâm sản: Định hướng chiến lược nâng cao giá trị thô của tinh dầu thông và dầu thực vật nội địa thành các sản phẩm hóa chất chuyên dụng có giá trị kinh tế cao gấp $5\text{--}10$ lần.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
    Đó là việc xác lập thành công cơ chế thế đồng hình $Ti^{4+}$ vào mạng tứ diện của cấu trúc MWW thông qua bước trung gian khử Bo ($HNO_3\text{ 2M}$), giải quyết triệt để ranh giới bền vững bán kính ion Pauling ($Q = 0,39 \approx 0,414$) mà phương pháp thủy nhiệt trực tiếp không thể thực hiện được mà không tạo pha anatat ngoài mạng.

  2. Điểm đổi mới phương pháp luận khi so sánh với các nghiên cứu quốc tế?
    So với phương pháp thủy nhiệt trực tiếp của EniChem (TS-1) hay phương pháp tẩm sol-gel vô định hình của Shell ($Ti/SiO_2$), nghiên cứu này kết hợp xuất sắc kỹ thuật "deboronation-titanation" có kiểm soát trên mạng vi mao quản MWW và kỹ thuật ghép nối "postsynthesis" trên SBA-15 thành dày, tạo ra hệ xúc tác có độ phân tán tâm hoạt tính cô lập $100%$ và kích thước mao quản phân cấp từ vi mao quản đến mao quản trung bình rộng ($2\text{--}30\text{ nm}$).

  3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?
    Đó là sự bảo toàn hoàn hảo của cấu trúc túi bề mặt $12\text{ MR}$ trên Ti-MCM-22 sau quá trình xử lý axit mạnh $HNO_3\text{ 2M}$. Phổ XRD và ảnh SEM chứng minh độ tinh thể hóa không bị suy giảm, đồng thời phổ DR-UV-Vis khẳng định $100%$ nguyên tử titan sau khi nung ở $550^\circ\text{C}$ đều định vị ở dạng tứ diện đơn lẻ ($spt\text{-}4$, peak $210\text{--}220\text{ nm}$).

  4. Giao thức nhân bản thực nghiệm (Replication Protocol) có được cung cấp đầy đủ không?
    Quy trình thực nghiệm được mô tả chi tiết với đầy đủ thông số: tỷ lệ mol gel, nồng độ tác nhân định hướng cấu trúc (HMI, CTAB, P123), nhiệt độ và thời gian thủy nhiệt, nồng độ axit xử lý ($HNO_3\text{ 2M}$), chế độ nung loại bỏ template, và điều kiện chạy sắc ký GC-MS định lượng sản phẩm.

  5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình như thế nào?
    Lộ trình bao gồm ba giai đoạn: (1) Hoàn thiện kỹ thuật silyl hóa kỵ nước hóa bề mặt xúc tác; (2) Thiết kế hệ phản ứng dòng liên tục quy mô pilot ứng dụng cho tinh dầu thông tự nhiên; (3) Tích hợp công nghệ xúc tác dị thể vào chuỗi cung ứng sản xuất nhiên liệu sinh học và polymer tự hủy từ dầu thực vật.

Kết luận

  1. Tổng hợp thành công hệ vật liệu titanosilicat vi mao quản tiên tiến Ti-MCM-22 bằng phương pháp thế Bo độc đáo, kiểm soát tuyệt đối titan ở trạng thái phối trí tứ diện ($spt\text{-}4$, $\lambda = 210\text{--}220\text{ nm}$).
  2. Chế tạo thành công vật liệu mao quản trung bình trật tự Ti-MCM-41 và Ti-SBA-15 với diện tích bề mặt riêng lớn ($600\text{--}1400\text{ m}^2\text{/g}$), đường kính mao quản điều khiển từ $2\text{--}30\text{ nm}$, độ bền thủy nhiệt vượt trội.
  3. Giải quyết triệt để rào cản khuếch tán không gian của rây phân tử thế hệ cũ (TS-1) đối với các phân tử hữu cơ cồng kềnh nhờ tận dụng hiệu ứng túi bề mặt $12\text{ MR}$ của mạng MWW và hệ kênh mesopore của SBA-15.
  4. Đạt hiệu năng xúc tác cao và độ chọn lọc vượt trội trong phản ứng epoxit hóa $\alpha$-pinen và etyl oleat sử dụng tác nhân oxi hóa sạch $H_2O_2$/TBHP, ức chế tối đa các phản ứng phụ mở vòng thành diol.
  5. Cung cấp luận cứ khoa học và quy trình công nghệ hoàn chỉnh thúc đẩy sự chuyển dịch từ công nghệ clo-hydrin độc hại sang nền công nghiệp hóa học xanh, bền vững, nâng cao giá trị tài nguyên tái tạo.
