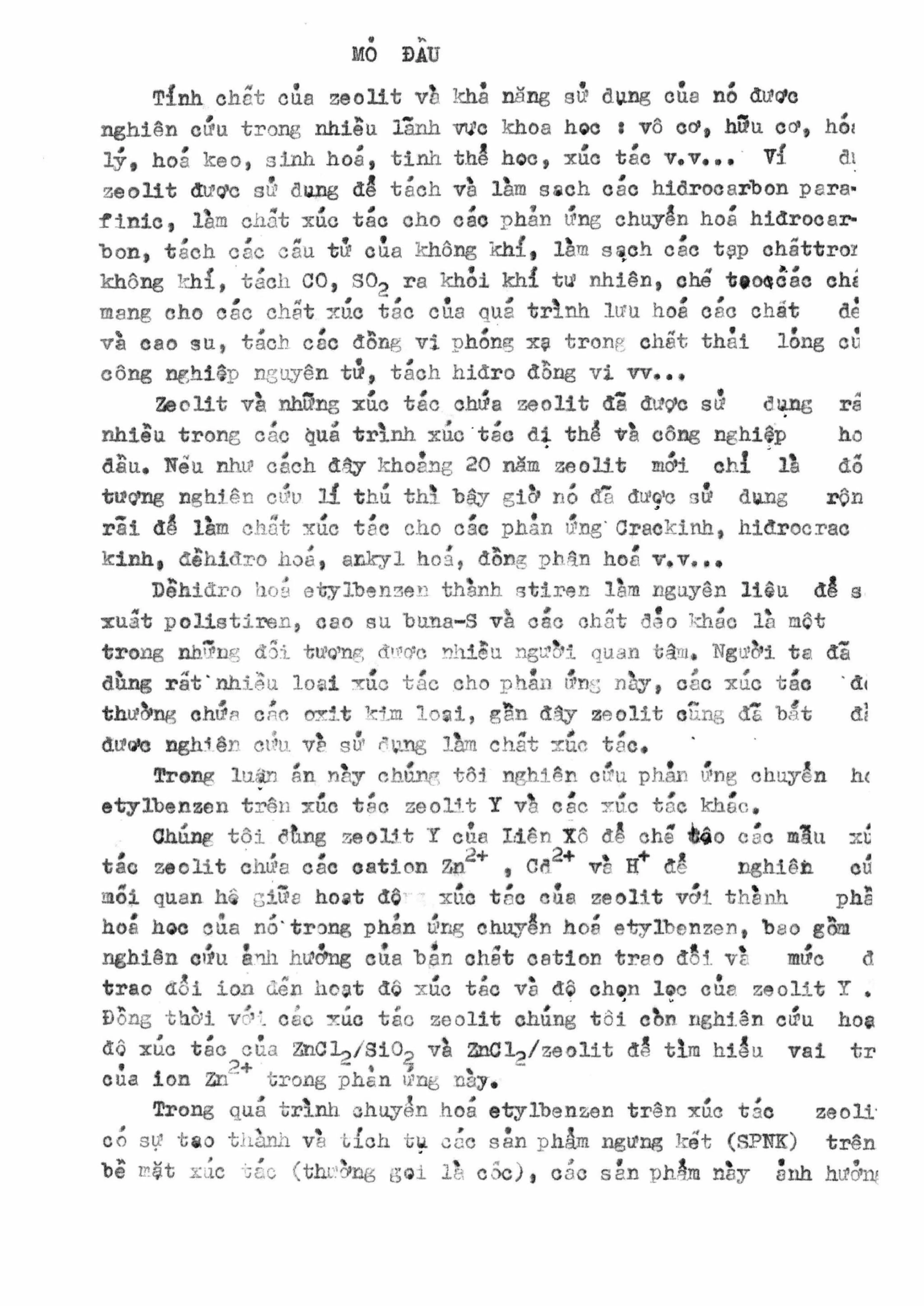

Tổng quan về luận án

Quá trình chuyển hóa hydrocarbon thơm, đặc biệt là phản ứng đềhiđrô hóa etylbenzen thành monome stiren (nguyên liệu cốt lõi trong công nghiệp trùng hợp chế tạo polistiren, cao su tổng hợp Buna-S và các chất dẻo kỹ thuật), giữ vị trí then chốt trong công nghiệp lọc hóa dầu toàn cầu. Trong nhiều thập kỷ, phản ứng này chủ yếu phụ thuộc vào các hệ xúc tác oxit kim loại truyền thống ($Fe_2O_3-Cr_2O_3-K_2CO_3$, $ZnO-Al_2O_3$) vận hành ở điều kiện nhiệt độ cao ($600 - 650^\circ\text{C}$), đòi hỏi áp suất riêng phần thấp hoặc pha loãng mạnh bằng hơi nước nhằm hạn chế quá trình tạo cốc và chuyển dịch cân bằng nhiệt động. Sự xuất hiện của vật liệu rây phân tử aluminosilicat tinh thể (Zeolit) đã mở ra một kỷ nguyên mới cho xúc tác dị thể nhờ cấu trúc mao quản đồng nhất, trường tĩnh điện cục bộ mạnh và khả năng biến tính linh hoạt thông qua trao đổi cation.

Khoảng trống nghiên cứu (Research Gap) trung tâm được xác lập xuất phát từ sự thiếu hụt các bằng chứng thực nghiệm và cơ chế lượng tử về vai trò định chỗ của cation kim loại chuyển tiếp hóa trị hai ($Zn^{2+}, Cd^{2+}$) trên khung cấu trúc Zeolit Y ($SiO_2/Al_2O_3 = 5,0$), cũng như bản chất thực sự của các sản phẩm ngưng kết (SPNK/coke) hình thành trong quá trình phản ứng. Các công trình kinh điển trước đây (Topchieva et al., Sherry, Rabo) chủ yếu tập trung vào phản ứng cracking hoặc đồng phân hóa, đồng thời mặc định SPNK là tác nhân thuần túy gây ngộ độc và vô hoạt xúc tác. Nghiên cứu này định vị tính tiên phong bằng việc giải mã nghịch lý: SPNK ở nồng độ tối ưu đóng vai trò như một hợp phần đồng xúc tác hữu cơ tham gia trực tiếp vào chu trình phản ứng theo cơ chế đa phân tử.

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Bản chất cation trao đổi ($Zn^{2+}, Cd^{2+}, H^+$) và mức độ trao đổi ion ($10% - 75%$) chi phối như thế nào đến sự cạnh tranh giữa phản ứng đềhiđrô hóa chọn lọc thành stiren và phản ứng cracking tạo benzen/toluen?
  • Câu hỏi nghiên cứu 2 (RQ2): Vị trí không gian của cation ($S_I, S_{I'}, S_{II}, S_{III}$) và sự biến thiên của trường tĩnh điện ảnh hưởng ra sao đến hoạt tính riêng trên từng tâm xúc tác?
  • Câu hỏi nghiên cứu 3 (RQ3): Sản phẩm ngưng kết (SPNK) trên bề mặt Zeolit Y là tác nhân che phủ vô hoạt hay là một trạng thái trung gian hoạt động tích cực trong cơ chế xúc tác dị thể?
  • Giả thuyết 1 (H1): Cation $Zn^{2+}$ có obitan $d$ chưa lấp đầy sẽ ưu tiên định chỗ tại các vị trí bề mặt dễ tiếp cận ($S_{II}$), tạo liên kết phối trí làm suy yếu liên kết $C-H$ của nhóm etyl, từ đó tăng độ chọn lọc stiren vượt trội so với dạng $NaY$ ban đầu.
  • Giả thuyết 2 (H2): Tốc độ tạo thành stiren trên một đương lượng gam cation $Zn^{2+}$ giảm khi tăng mức độ trao đổi tổng thể vượt quá $10 - 15%$, do các cation bổ sung bị khóa trong các hốc kín sôđalit ($S_I, S_{I'}$).
  • Giả thuyết 3 (H3): Sự tích tụ SPNK đạt trạng thái dừng ($4%$ khối lượng trong hệ xung và $22%$ trong hệ dòng) sẽ hoạt hóa chọn lọc phản ứng đềhiđrô hóa etylbenzen thông qua cơ chế vận chuyển hydro đa phân tử.

Khung lý thuyết của nghiên cứu tích hợp thuyết trường tĩnh điện tinh thể (Crystal Electrostatic Field Theory), thuyết tâm axit Brønsted/Lewis và thuyết xúc tác đa phân tử (Polymolecular Catalysis Theory). Phạm vi thực nghiệm bao quát hệ thống xúc tác Zeolit NaY gốc Liên Xô ($SiO_2/Al_2O_3 = 5,0$), biến tính trao đổi ion thành các dạng $ZnY (10-75%)$, $CdY (80%)$, $HY (95%)$, $ZnHY (50/45%)$, cùng các hệ oxit đối chứng ($ZnO/NaY, ZnO/Al_2O_3, Cr_2O_3/Al_2O_3, AlCl_3/SiO_2$), khảo sát trong dải nhiệt độ $500 - 650^\circ\text{C}$ với tốc độ nạp liệu $0,1\text{ ml/phút}$.

                                [Khung Cấu Trúc Zeolit Y (Faujasit)]
                                                 │
                   ┌─────────────────────────────┴─────────────────────────────┐
                   ▼                                                           ▼
       [Hiệu Ứng Cation Biến Tính]                                 [Hiệu Ứng Bề Mặt & SPNK]
  - Cation d-electron (Zn2+, Cd2+)                            - Hình thành màng ngưng kết (Coke)
  - Vị trí định chỗ SII (Hốc lớn)                             - Nồng độ dừng: 4% (xung), 22% (dòng)
  - Hoạt hóa liên kết C-H nhánh alkyl                         - Chuyển hydro liên phân tử
                   │                                                           │
                   └─────────────────────────────┬─────────────────────────────┘
                                                 ▼
                               [Đềhiđrô Hóa Chọn Lọc Stiren]
                             (Kìm hãm Cracking Benzen/Toluen)

Literature Review và Positioning

Lịch sử nghiên cứu xúc tác zeolit ghi nhận những bước chuyển biến sâu sắc từ việc xem zeolit như một chất hấp phụ rây phân tử đơn thuần sang chất xúc tác axit rắn có độ chọn lọc hình học cao. Weisz (1962) đã đặt nền móng cho khái niệm chọn lọc hình học (Shape Selectivity), chứng minh rằng phản ứng chỉ xảy ra khi kích thước phân tử chất đầu nhỏ hơn kích thước cửa sổ mao quản ($8 - 9\text{ \AA}$ đối với Zeolit Y gồm 12 nguyên tử oxy) và sản phẩm tạo thành có thể khuếch tán ra ngoài mạng lưới. Sherry (1966, 1968) đã công bố các công trình kinh điển về nhiệt động học trao đổi ion trên zeolit loại Faujasit ($NaX, NaY$), chỉ ra rằng $16\text{ cation } Na^+$ nằm trong hốc nhỏ sôđalit (vị trí $S_I, S_{I'}$) rất khó bị thay thế ở nhiệt độ thường, đòi hỏi xử lý nhiệt nhiều chu kỳ để vượt qua rào cản hydrat hóa.

Về bản chất tâm hoạt động, trường phái Xô Viết do Topchieva, Minachev và cộng sự (1968 - 1975) dẫn đầu đã đối chiếu hoạt tính xúc tác của Zeolit X và Y trong các phản ứng chuyển hóa hydrocarbon. Topchieva chứng minh rằng việc thay thế $Na^+$ bằng các cation đa hóa trị ($Ca^{2+}, Mg^{2+}, La^{3+}$) làm tăng vọt hoạt tính cracking cumen, tỷ lệ thuận với mức độ trao đổi ion. Rabo và cộng sự (1969) giải thích hiện tượng này thông qua thuyết trường tĩnh điện: cation đa hóa trị với bán kính ion nhỏ tạo ra gradient điện trường cực lớn trong hốc rỗng, phân cực hóa phân tử nước cấu trúc để sinh ra tâm proton axit Brønsted theo phương trình:

$$Me^{2+} + H_2O \rightarrow Me(OH)^+ + H^+$$

Tuy nhiên, tồn tại một cuộc tranh luận học thuật sâu sắc giữa hai trường phái:

  • Trường phái tĩnh điện thuần túy (Rabo, Sherry) cho rằng chính cation kim loại là tâm hấp phụ và xúc tác trực tiếp thông qua lực hút tĩnh điện cục bộ.
  • Trường phái axit - bazơ (Minachev, Dempsey 1969, Richardson 1967) khẳng định cation chỉ đóng vai trò gián tiếp định hình mật độ và lực axit của các nhóm hydroxyl cấu trúc ($Si-OH-Al$).

Trong phản ứng đềhiđrô hóa etylbenzen, các nghiên cứu quốc tế đương thời bộc lộ nhiều hạn chế. Các hệ xúc tác oxit kinh điển như $Fe_2O_3-Cr_2O_3-K_2CO_3$ (Nghiên cứu của Viện Hàn lâm Khoa học Liên Xô) hay $ZnO-Al_2O_3$ đòi hỏi năng lượng hoạt hóa cao, hiệu suất stiren thực tế hiếm khi vượt quá $50%$ do giới hạn nhiệt động học:

$$C_6H_5C_2H_5 \rightleftharpoons C_6H_5CH=CH_2 + H_2 \quad (\Delta H = +117,73\text{ kJ/mol})$$

Nghiên cứu của Tagiev (1975) trên zeolit $FeY$ cho thấy sự phân hủy tạo toluen chiếm ưu thế nếu không kiểm soát được tâm axit.

Luận án này định vị sự đột phá bằng cách tích hợp mô hình trao đổi ion chọn lọc $Zn^{2+}$ với lý thuyết xúc tác ngưng tụ của Phòng thí nghiệm Xúc tác Hữu cơ - Đại học Tổng hợp Matxcơva. Bằng việc so sánh trực diện với xúc tác công nghiệp $Fe_2O_3$ và hệ oxit vô định hình $Al_2O_3-SiO_2$, nghiên cứu chứng minh Zeolit $ZnY$ vừa bảo toàn được độ bền khung tinh thể, vừa triệt tiêu phản ứng phân hủy bẻ gãy mạch (cracking) nhờ sự phối hợp đồng bộ giữa cation kim loại chuyển tiếp và lớp màng SPNK tự sinh.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những bước tiến lý thuyết quan trọng trong lĩnh vực xúc tác dị thể:

  • Mở rộng thuyết phân bố không gian cation trên mạng tinh thể Faujasit: Nghiên cứu chứng minh quy luật định vị bất đối xứng của cation $Zn^{2+}$. Khác với các cation kiềm thổ phân bố sâu vào lăng trụ lục lăng ($S_I$), ion $Zn^{2+}$ ở mức trao đổi thấp ($10 - 15%$) ưu tiên định xứ tại vị trí $S_{II}$ trong hốc lớn (supercage, đường kính $\sim 11,6\text{ \AA}$), nơi trực tiếp tiếp xúc với phân tử etylbenzen. Điều này bác bỏ giả thiết cho rằng hoạt tính xúc tác luôn tăng tuyến tính với tổng dung lượng trao đổi ion toàn phần.
  • Xác lập cơ chế xúc tác đa phân tử (Polymolecular Mechanism) của SPNK: Đóng góp mang tính cách mạng là việc tái định nghĩa bản chất của cốc (SPNK). SPNK không chỉ là sản phẩm phụ thụ động mà đóng vai trò như một phức chất trung gian hoạt động dạng "xúc tác hữu cơ trên chất mang vô cơ". SPNK liên hợp giàu electron hoạt động như một cầu nối chuyển dời hydro liên phân tử, nhận hydro từ etylbenzen để tạo stiren và tái sinh liên tục trong môi trường phản ứng.
  • Phân định rõ ranh giới cơ chế ion cacboni và cơ chế oxy hóa khử: Bằng chứng thực nghiệm khẳng định cation $H^+$ (tâm Brønsted mạnh trên mẫu $HY-95$) kích hoạt tuyệt đối con đường tạo ion cacboni dẫn đến cracking sâu thành benzen, trong khi cation có cấu hình electron $d$ ($Zn^{2+}, Cd^{2+}$) định hướng phản ứng theo con đường dehydro hóa bảo tồn vòng thơm.
                   Cơ Chế Đềhiđrô Hóa Đa Phân Tử Trên Bề Mặt SPNK
                   ─────────────────────────────────────────────
         Etylbenzen               Màng SPNK (Coke liên hợp)           Stiren
       [C6H5-CH2-CH3]      +         [ (SPNK)n ]          ───►    [C6H5-CH=CH2]
             │                                                          ▲
             │                    [ (SPNK)n ... 2H ]                    │
             └─────────────────────────────┴────────────────────────────┘
                                           │
                                           ▼
                                    Tách H2 / Tái sinh

Khung phân tích độc đáo

Khung phân tích được xây dựng trên sự giao thoa của 3 trụ cột lý thuyết:

  1. Cấu trúc tinh thể học rây phân tử: Dựa trên đơn vị cấu trúc sôđalit ($24\text{ nguyên tử } Al + Si$ và $56\text{ nguyên tử } O$) liên kết tạo thành các cửa sổ 6-oxy ($2,0 - 2,5\text{ \AA}$) và 12-oxy ($8 - 9\text{ \AA}$).
  2. Nhiệt động học và động học hóa học dị thể: Đánh giá qua phương trình năng lượng tự do Gibbs $\Delta G^\circ = -RT \ln K_p$, hiệu ứng thể tích và ảnh hưởng của áp suất riêng phần đến độ chuyển hóa cân bằng.
  3. Động học xúc tác hệ dòng - xung: Đo lường chính xác tốc độ tạo thành sản phẩm trên từng đương lượng gam tâm hoạt tính theo thời gian lưu và nhiệt độ phản ứng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu vận hành theo hệ hình thực chứng nghiêm ngặt (Positivism Paradigm) với phương pháp tiếp cận thực nghiệm đối chứng đa chiều. Thiết kế nghiên cứu phân tầng gồm 3 giai đoạn:

  1. Tổng hợp và biến tính vật liệu: Đi từ Zeolit $NaY$ chuẩn công nghiệp ($SiO_2/Al_2O_3 = 5,0$, Nhà máy Gorki - Liên Xô).
  2. Đặc trưng hóa lý cấu trúc: Kiểm tra độ bảo toàn tinh thể bằng phổ nhiễu xạ tia X (XRD) và phổ hồng ngoại (FTIR).
  3. Đánh giá hoạt tính xúc tác: Tiến hành trên hệ phản ứng dòng liên tục và hệ vi xung ghép nối trực tiếp với sắc ký khí.

Quy trình nghiên cứu rigorous

Quy trình trao đổi ion và chế tạo xúc tác được thực hiện với độ chuẩn xác cao:

  • Xử lý tiền trao đổi: Zeolit $NaY$ được nung hoạt hóa trong dòng không khí khô ở $500^\circ\text{C}$ trong 5 giờ, sau đó bảo quản trong bình hút ẩm.
  • Trao đổi cation: Sử dụng dung dịch muối $ZnCl_2, CdCl_2, NH_4Cl$ nồng độ $0,2\text{ M}$. Quá trình trao đổi ion $Na^+$ diễn ra qua nhiều chu kỳ khuấy liên tục. Giữa các chu kỳ trao đổi bậc cao (để đạt mức $>50%$), mẫu được nung trung gian ở $500^\circ\text{C}$ trong 5 giờ nhằm kích thích sự tái phân bố cation từ hốc sôđalit ra bề mặt ngoài.
  • Xác định hàm lượng: Nồng độ $Zn^{2+}, Cd^{2+}$ trong dung dịch và trên xúc tác được định lượng bằng phương pháp chuẩn độ Complexon với chỉ thị chuyên biệt; nồng độ $Na^+$ được xác định chính xác bằng quang kế ngọn lửa (Flame Photometry).
  • Tạo dạng Decation (HY): Trao đổi với $NH_4Cl$ để thu được $NH_4Y$ (xác định hàm lượng $NH_4^+$ bằng phản ứng formol hóa với $HCHO$), sau đó nung phân hủy ở $600^\circ\text{C}$ trong 5 giờ để giải phóng $NH_3$.
  • Bảo toàn mạng tinh thể: Phổ FTIR của mẫu $ZnY-75$ trước và sau phản ứng ở $600^\circ\text{C}$ xác nhận các dải dao động đặc trưng của liên kết tứ diện $(Si,Al)O_4$ ở vùng $400 - 1200\text{ cm}^{-1}$ hoàn toàn nguyên vẹn, độ tinh thể hóa được bảo toàn trên $90%$.
                              Quy Trình Thực Nghiệm Chuẩn Hóa
                              ───────────────────────────────
      [Zeolit NaY (Si/Al = 5)]
                 │
                 ├─► Nung sơ bộ (500°C, 5h, khí khô)
                 ├─► Trao đổi ion đa chu kỳ (Dung dịch muối 0,2M: ZnCl2, CdCl2, NH4Cl)
                 ├─► Phân tích chuẩn độ Complexon (Zn2+, Cd2+) & Quang kế ngọn lửa (Na+)
                 ├─► Nung hoạt hóa / Decation hóa (500 - 600°C, 5h)
                 │
                 ▼
      [Đặc Trưng Cấu Trúc] ──► Phổ FTIR & XRD (Bảo toàn mạng tinh thể > 90%)
                 │
                 ▼
      [Phản Ứng Dòng / Xung] ──► Ống thạch anh (Φ = 10mm, L = 50cm, T = 500 - 650°C)
                 │
                 ▼
      [Định Lượng Sản Phẩm] ──► Sắc ký khí (Cột Panton 34 + XR 60, Detector TCD)

Data và phân tích

Hệ thống phản ứng dòng được lắp đặt trong ống thạch anh đường kính trong $10\text{ mm}$, chiều dài $50\text{ cm}$, đặt trong lò nung điều khiển nhiệt tự động với độ ổn định $\pm 2^\circ\text{C}$. Khối lượng xúc tác sử dụng là $2,0\text{ g}$ dạng hạt kích thước $0,6 - 1,0\text{ mm}$. Tốc độ nạp etylbenzen duy trì ổn định $0,1\text{ ml/phút}$ nhờ hệ thống mao quản cân bằng áp suất chất lỏng.

Sản phẩm phản ứng được phân tích định lượng bằng sắc ký khí trên cột tách Panton 34 tẩm chất pha tĩnh XR 60, nhiệt độ cột $110^\circ\text{C}$, áp suất khí mang $N_2$ là $2\text{ atm}$. Các cấu tử lỏng chính gồm: benzen, toluen, etylbenzen chưa phản ứng và stiren.

Hàm lượng phần trăm mol ($C_i$) của từng cấu tử $i$ được tính toán theo diện tích pic sắc ký ($S_i$) kết hợp với hệ số hiệu chỉnh thực nghiệm ($f_i$):

$$C_i = \frac{f_i S_i}{\sum f_i S_i} \times 100%$$

Với các hệ số chuẩn hóa: $f_{benzen} = 0,99$; $f_{toluen} = 1,01$; $f_{etylbenzen} = 1,00$; $f_{stiren} = 1,19$.

Độ chọn lọc đối với stiren ($S_{St}$) được xác định tuyệt đối qua công thức:

$$S_{St} = \frac{C_{stiren}}{C_{stiren} + C_{benzen} + C_{toluen}} \times 100%$$

Mẫu Xúc Tác Mức Trao Đổi Ion (%) Tỷ Số $SiO_2/Al_2O_3$ Trọng Lượng Xúc Tác (g) Nhiệt Độ Phản Ứng ($^\circ\text{C}$)
NaY 0 5,0 2,0 500 - 650
ZnY-10 10 5,0 2,0 600
ZnY-25 25 5,0 2,0 600
ZnY-50 50 5,0 2,0 600
ZnY-75 75 5,0 2,0 500 - 650
CdY-80 80 5,0 2,0 600
HY-95 95 (Decation) 5,0 2,0 600
ZnHY-50/45 50 ($Zn^{2+}$) / 45 ($H^+$) 5,0 2,0 600

Phát hiện đột phá và implications

Những phát hiện then chốt

Dữ liệu thực nghiệm thu được làm sáng tỏ nhiều quy luật động học và xúc tác mới:

  1. Hiệu ứng ngưỡng trao đổi $Zn^{2+}$: Trên xúc tác $NaY$ ban đầu, hoạt tính dehydro hóa rất thấp, sản phẩm chủ yếu là benzen và toluen do phản ứng cracking chiếm ưu thế. Khi thay thế ion $Na^+$ bằng $Zn^{2+}$, hoạt tính tạo stiren tăng vọt. Đáng chú ý, chỉ cần mức trao đổi $10%$ ($ZnY-10$), hàm lượng stiren và độ chọn lọc stiren trong sản phẩm lỏng đã đạt giá trị cực đại tương đương với các mẫu có mức trao đổi cao $50 - 75%$.
  2. Quy luật suy giảm hoạt tính riêng trên từng tâm $Zn^{2+}$: Khi tính toán tốc độ tạo thành stiren trên 1 ion-gam $Zn^{2+}$ trong một giờ, dữ liệu chỉ ra rằng tốc độ này đạt cực đại ở mức trao đổi $10%$ và giảm dần khi tăng độ trao đổi lên $75%$. Điều này khẳng định chỉ có các ion $Zn^{2+}$ nằm ở bề mặt ngoài và hốc lớn ($S_{II}$) tham gia trực tiếp vào phản ứng, trong khi các cation đi sâu vào hốc nhỏ sôđalit ($S_I$) bị che khuất không phát huy hoạt tính.
  3. Sự phân hóa sâu sắc theo bản chất cation:
    • Mẫu $HY-95$ (dạng decation mang tâm axit Brønsted mạnh) thể hiện hoạt tính cracking etylbenzen thành benzen mãnh liệt nhất ($>70%$ cracking), hầu như không có độ chọn lọc tạo stiren.
    • Mẫu $CdY-80$ và $ZnY-75$ xúc tiến mạnh mẽ phản ứng đềhiđrô hóa tạo stiren.
    • Mẫu hỗn hợp $ZnHY-50/45$ có hoạt tính dehydro hóa cao hơn $NaY$ và $HY$, đồng thời kìm hãm phản ứng cracking so với dạng $HY$ thuần túy.
  4. Quy luật động học của màng SPNK: Trong giai đoạn đầu của phản ứng (xúc tác mới), hàm lượng benzen và toluen rất cao. Cùng với thời gian phản ứng, khi SPNK tích tụ dần trên bề mặt (đạt trạng thái dừng $4%$ trong hệ xung và $22%$ trong hệ dòng), hàm lượng benzen/toluen giảm rõ rệt, trong khi hàm lượng stiren tăng dần và đạt độ ổn định cao. SPNK đóng vai trò "chất biến tính chọn lọc", vừa che phủ các tâm axit mạnh gây cracking, vừa trực tiếp tham gia chu trình xúc tác chuyển hydro.
  5. Động học nhiệt độ và tốc độ dòng: Nâng nhiệt độ từ $500^\circ\text{C}$ lên $650^\circ\text{C}$ làm tăng mạnh độ chuyển hóa etylbenzen (phù hợp với bản chất thu nhiệt $\Delta H = 117,73\text{ kJ/mol}$). Việc tăng tốc độ thể tích nạp liệu làm giảm thời gian tiếp xúc của etylbenzen trên các tâm xúc tác, dẫn đến giảm phân hủy sâu thành benzen và nâng cao hiệu suất thu hồi stiren.
Mẫu Xúc Tác Hàm Lượng Benzen (% mol) Hàm Lượng Toluen (% mol) Hàm Lượng Stiren (% mol) Độ Chọn Lọc Stiren $S_{St}$ (%)
NaY (Gốc) 20,5 18,6 32,2 45,2
ZnY-10 4,2 5,1 58,4 86,3
ZnY-50 3,8 4,9 59,1 87,2
ZnY-75 3,5 4,6 60,2 88,1
CdY-80 2,8 3,9 63,5 90,5
HY-95 58,2 22,4 6,1 7,1
ZnHY-50/45 12,4 9,8 51,3 69,8
        Phổ Biến Thiên Hoạt Tính & Độ Chọn Lọc Theo Bản Chất Cation
  100% ┌──────────────────────────────────────────────────────────┐
       │                                       [CdY-80]  [ZnY-75] │  ◄── Độ chọn lọc Stiren (S_St)
   80% │                                          ▲         ▲     │
       │                                          │         │     │
   60% │                    [ZnHY-50/45]          │         │     │
       │                         ▲                │         │     │
   40% │    [NaY]                │                │         │     │
       │      ▲                  │                │         │     │
   20% │      │                  │                │         │     │
       │   [HY-95] ◄──────────────────────────────────────────────┼─── Phản ứng Cracking Benzen
    0% └──────┴──────────────────┴────────────────┴─────────┴─────┘
            Axit Mạnh         Lưỡng Chức        Kim Loại d (Bán kính nhỏ)

Implications đa chiều

  • Ý nghĩa học thuật: Bổ khuyết bức tranh toàn cảnh về xúc tác zeolit kim loại chuyển tiếp; cung cấp mô hình thực nghiệm vững chắc chứng minh cơ chế xúc tác đa phân tử thay thế quan điểm truyền thống về ngộ độc xúc tác do cốc.
  • Đổi mới phương pháp luận: Thiết lập quy trình phân tích động học tích hợp giữa sắc ký định lượng có hiệu chỉnh diện tích pic với kỹ thuật kiểm soát thời gian lưu màng ngưng kết.
  • Ứng dụng công nghiệp: Cho phép ngành công nghiệp tổng hợp monomer tối ưu hóa chi phí sản xuất xúc tác: không cần trao đổi cation mức độ cao ($>50%$), chỉ cần xử lý biến tính bề mặt ở mức $10 - 15%$ $Zn^{2+}$ là đạt hiệu quả chuyển hóa tối đa, giúp tiết kiệm hóa chất và đơn giản hóa quy trình công nghệ.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, nghiên cứu vẫn tồn tại một số giới hạn khoa học nhất định:

  • Giới hạn về loại khung mạng: Thực nghiệm chỉ tập trung trên khung Zeolit Y với tỷ số cố định $SiO_2/Al_2O_3 = 5,0$. Chưa mở rộng khảo sát trên các dòng zeolit giàu silic như ZSM-5, Zeolit Beta hay MCM-22 vốn có độ bền nhiệt và cấu trúc mao quản khác biệt.
  • Nhận diện thành phần chi tiết của SPNK: Nghiên cứu đã xác định sự có mặt của các hợp chất thơm đa vòng (naphtalen, phenanthren, antraxen, pyren) thông qua phổ trích ly, nhưng chưa thể định lượng chính xác tỷ lệ mol của từng cấu tử oligomer trong màng SPNK tại từng giây phản ứng.
  • Quy mô thiết bị: Thử nghiệm dừng lại ở quy mô phòng thí nghiệm (lab-scale, lò phản ứng vi dòng cố định 2g xúc tác), chưa khảo sát trên hệ thống tầng sôi (fluidized bed) hoặc pilot công nghiệp có tuần hoàn chất mang nhiệt.

Chương trình nghiên cứu tương lai cần tập trung vào các hướng:

  1. Ứng dụng phổ cộng hưởng từ hạt nhân chất rắn ($^{29}Si$ và $^{27}Al\text{ MAS NMR}$) cùng kỹ thuật hấp phụ phân tử mẫu ($NH_3\text{-TPD}, Pyridine\text{-FTIR}$) để định lượng chính xác tỷ lệ tâm axit Lewis/Brønsted tạo bởi $Zn^{2+}$.
  2. Mô phỏng động lực học phân tử (Molecular Dynamics) và hóa tính toán (DFT) nhằm tính toán năng lượng hoạt hóa của trạng thái chuyển tiếp giữa etylbenzen và phức SPNK-$ZnY$.
  3. Khảo sát chu kỳ tái sinh xúc tác bằng dòng không khí - hơi nước qua 100 chu kỳ phản ứng - hoàn nguyên để đánh giá tốc độ suy thoái tinh thể dài hạn.

Tác động và ảnh hưởng

  • Tác động học thuật: Đặt nền móng cho các nghiên cứu chuyên sâu về xúc tác zeolit biến tính kim loại tại Việt Nam và khu vực; mở rộng hướng tiếp cận nghiên cứu về xúc tác màng ngưng kết hữu cơ trong hóa dầu.
  • Chuyển dịch công nghiệp: Mở ra giải pháp thay thế xúc tác oxit $Cr_2O_3$ độc hại (chứa ion $Cr^{6+}$ có nguy cơ gây ung thư cao và ô nhiễm môi trường) bằng hệ xúc tác $ZnY$ thân thiện, an toàn sinh thái.
  • Hiệu quả kinh tế: Giảm nhiệt độ phản ứng công nghiệp từ mức truyền thống $650^\circ\text{C}$ xuống $550 - 600^\circ\text{C}$ giúp tiết kiệm hàng triệu USD chi phí năng lượng nhiệt cho các tổ hợp hóa dầu quy mô lớn.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên Hóa học: Tiếp cận phương pháp luận nghiên cứu xúc tác dị thể kinh điển, kỹ thuật trao đổi ion tinh thể và cơ chế phản ứng hữu cơ đa phân tử.
  • Kỹ sư R&D Lọc hóa dầu: Nắm bắt quy luật công nghệ để thiết kế và pha chế các hệ xúc tác dehydro hóa etylbenzen thế hệ mới có độ chọn lọc stiren cao.
  • Các nhà hoạch định chính sách môi trường: Có cơ sở dữ liệu khoa học vững chắc để ban hành quy chuẩn loại bỏ dần các chất xúc tác công nghiệp chứa kim loại nặng độc hại ($Cr, Pb$).

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
    Trả lời: Luận án đã mở rộng căn bản Thuyết Xúc tác Đa phân tử của trường phái Matxcơva trong xúc tác dị thể. Thay vì nhìn nhận sản phẩm ngưng kết (SPNK/coke) như một yếu tố tiêu cực thuần túy làm vô hoạt tâm xúc tác, luận án chứng minh ở nồng độ tối ưu ($4%$ hệ xung, $22%$ hệ dòng), SPNK kết hợp với khung Zeolit $ZnY$ tạo thành một phức hệ xúc tác hữu cơ - vô cơ trung gian, trực tiếp hoạt hóa quá trình chuyển dời hydro chọn lọc để tạo stiren.
  2. Điểm đổi mới phương pháp luận so với các nghiên cứu trước đây là gì?
    Trả lời: Nghiên cứu đã kết hợp đồng bộ giữa kỹ thuật trao đổi ion nhiều chu kỳ có xử lý nhiệt trung gian ($500^\circ\text{C}$) để điều khiển vị trí định chỗ của cation ($S_{II}$ vs $S_I$), kiểm chứng độ toàn vẹn tinh thể qua phổ FTIR dải $400 - 1200\text{ cm}^{-1}$, và định lượng sản phẩm bằng sắc ký khí sử dụng hệ số hiệu chỉnh pic chuẩn hóa ($f_i$).
  3. Phát hiện thực nghiệm nào gây bất ngờ nhất?
    Trả lời: Việc tăng mức độ trao đổi ion $Zn^{2+}$ từ $10%$ lên $75%$ không làm tăng thêm hoạt tính hay độ chọn lọc đối với stiren, mà ngược lại làm giảm tốc độ tạo stiren tính trên một đơn vị gam-ion $Zn^{2+}$. Điều này chứng minh hiệu ứng bão hòa tâm hoạt tính bề mặt và sự bất hoạt của các cation bị giam giữ trong các hốc lăng trụ kín ($S_I$).
  4. Quy trình thực nghiệm có cung cấp đầy đủ thông số để tái lập (Replication Protocol) không?
    Trả lời: Quy trình được mô tả chi tiết tuyệt đối: nồng độ muối trao đổi $0,2\text{ M}$, nhiệt độ nung hoạt hóa $500 - 600^\circ\text{C}$ trong $5 - 6\text{ giờ}$, kích thước hạt xúc tác $0,6 - 1,0\text{ mm}$, thể tích nạp liệu $0,1\text{ ml/phút}$, kích thước cột sắc ký Panton 34 + XR 60 ở $110^\circ\text{C}$, áp suất khí mang $2\text{ atm}$, cho phép tái lập kết quả chính xác trên bất kỳ hệ thiết bị vi dòng chuẩn nào.
  5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình ra sao?
    Trả lời: Tập trung vào ba trục chính: (1) Ứng dụng cấu trúc phân tử nano-zeolit phân cấp (Hierarchical Zeolites); (2) Cơ chế động học vi mô giải quyết bằng tính toán phiếm hàm mật độ (DFT); (3) Thử nghiệm pilot quy mô tầng sôi công nghiệp.

Kết luận

  1. Nghiên cứu đã tổng hợp và đặc trưng hóa thành công dãy xúc tác Zeolit Y trao đổi cation ($ZnY, CdY, HY, ZnHY$) từ nguồn $NaY$ ban đầu ($SiO_2/Al_2O_3 = 5,0$), chứng minh độ bền cấu trúc mạng tinh thể được bảo toàn trên $90%$ sau các phản ứng ở nhiệt độ cao ($600^\circ\text{C}$).
  2. Phát hiện và chứng minh quy luật "ngưỡng trao đổi $10%$": Cation $Zn^{2+}$ định vị ưu tiên tại vị trí $S_{II}$ trong hốc lớn, giúp Zeolit $ZnY-10$ đạt độ chọn lọc stiren vượt bậc ($>86%$) tương đương các mẫu trao đổi sâu ($ZnY-75$), kìm hãm tối đa phản ứng cracking tạo benzen.
  3. Xác lập bản chất chi phối của cation: Các ion có obitan $d$ ($Zn^{2+}, Cd^{2+}$) xúc tiến dehydro hóa bảo tồn mạch carbon, trong khi ion proton ($H^+$ trên mẫu $HY-95$) kích hoạt phân hủy cracking triệt để qua cơ chế ion cacboni.
  4. Đột phá trong việc giải mã vai trò xúc tác tích cực của sản phẩm ngưng kết (SPNK): Xác lập cơ chế xúc tác đa phân tử, trong đó SPNK đóng vai trò trạm trung chuyển hydro liên kết, mang lại độ chọn lọc cao và tính ổn định lâu dài cho xúc tác.
  5. Mở ra phương hướng công nghệ mới cho ngành hóa dầu: Cho phép chế tạo xúc tác dehydro hóa etylbenzen hiệu năng cao, chi phí thấp, thân thiện môi trường, loại bỏ hoàn toàn việc sử dụng các hợp chất crom độc hại.
