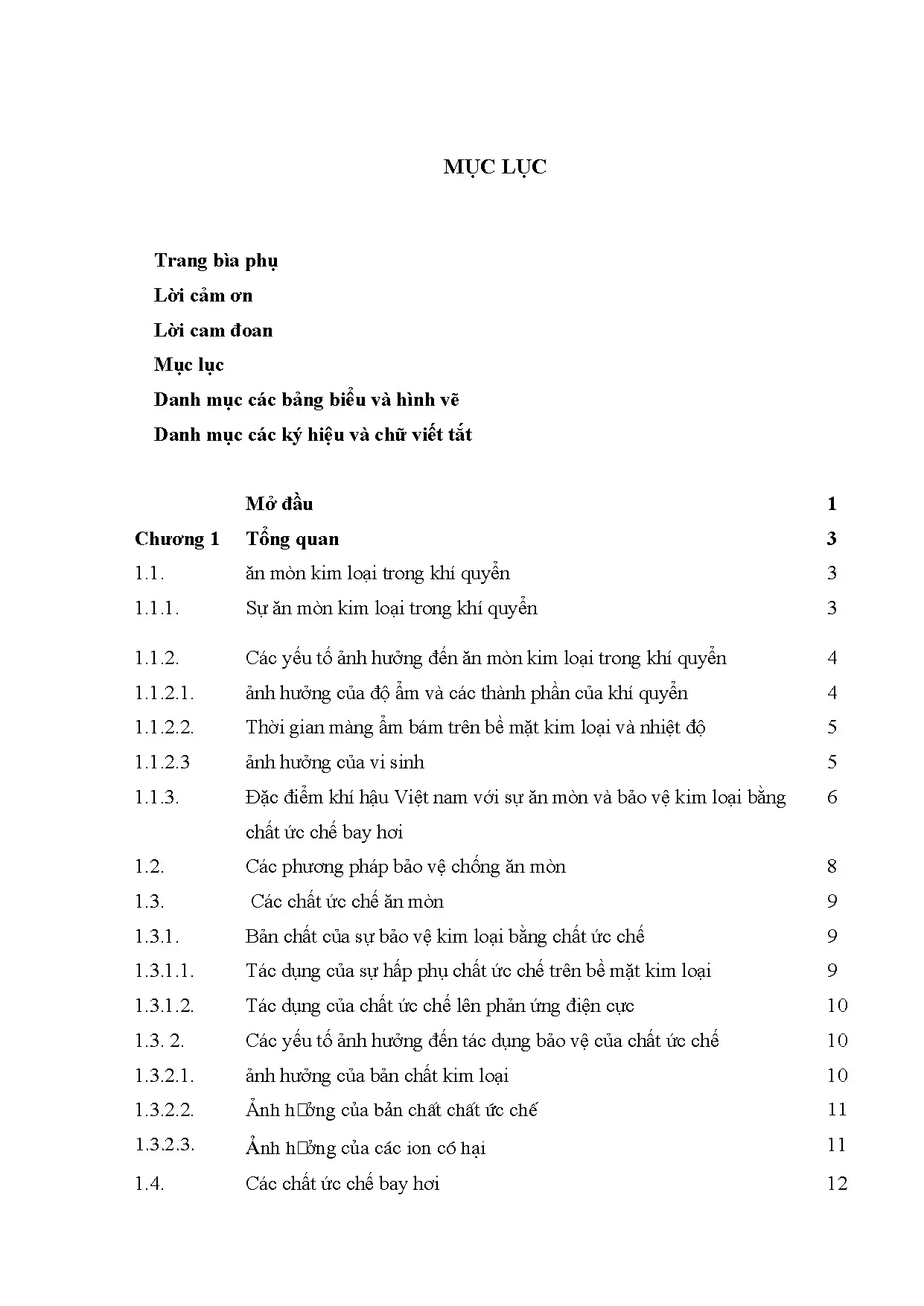

Tổng quan nghiên cứu

Ăn mòn kim loại trong môi trường tự nhiên gây ra những thiệt hại kinh tế đặc biệt nghiêm trọng, chiếm khoảng 4% đến 5% thu nhập quốc dân của các quốc gia công nghiệp phát triển và có bờ biển dài. Theo thống kê kỹ thuật, lượng kim loại bị phá hủy trực tiếp do ăn mòn chiếm khoảng 10% tổng sản lượng kim loại sản xuất hàng năm, trong khi các tổn thất gián tiếp như suy giảm độ bền, đình trệ sản xuất và hỏng hóc máy móc thường cao gấp 1,5 đến 2 lần con số thiệt hại trực tiếp. Tại Việt Nam, điều kiện khí hậu nhiệt đới gió mùa với độ ẩm trung bình hàng năm lên tới 82%, khoảng 240 ngày trong năm có độ ẩm vượt ngưỡng 80%, cùng lượng mưa lớn từ 1.500 đến 2.500 mm/năm và nồng độ hơi muối biển cao làm gia tăng tốc độ ăn mòn điện hóa trên các thiết bị, vũ khí trang bị kỹ thuật.

Vấn đề nghiên cứu trọng tâm là khắc phục những nhược điểm cố hữu của các chất ức chế tiếp xúc truyền thống như dầu mỡ bảo quản (dễ bị chảy nhão ở nhiệt độ cao, khô cứng, khó làm sạch và không thể bảo vệ các khe kẽ phức tạp). Mục tiêu cụ thể của công trình là nghiên cứu tổng hợp có hệ thống, xác định cấu trúc phân tử và đánh giá mối quan hệ cấu trúc - hoạt tính của dãy hợp chất $\beta$-aminoxeton làm chất ức chế ăn mòn dạng bay hơi. Phạm vi nghiên cứu bao gồm việc khảo sát khả năng bảo vệ trên thép CT3, đồng M1, nhôm D16 tại phòng thí nghiệm và thử nghiệm thực địa tại sân phơi mẫu Hà Nội trong thời gian từ 6 đến 14 tháng. Đóng góp nổi bật của nghiên cứu là tạo ra các chế phẩm bảo quản có áp suất hơi bão hòa tối ưu trong khoảng $10^{-6}$ đến $10^{-1}$ mmHg, mang lại hiệu quả bảo vệ lưỡng dụng cho cả kim loại đen và kim loại màu, đồng thời kéo dài tuổi thọ niêm cất khí tài lên tới 10 đến 12 năm mà không cần tẩy rửa phức tạp trước khi tái sử dụng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết ăn mòn điện hóa khí quyển và cơ chế hấp phụ phân tử trên bề mặt ranh giới pha. Quá trình ăn mòn kim loại trong khí quyển xảy ra khi bề mặt hình thành màng ẩm mỏng có độ dày từ 10 đến 20 lớp phân tử nước, với độ ẩm tương đối của môi trường lớn hơn 60%. Phản ứng hòa tan kim loại tại anot được cân bằng bởi phản ứng catot khử cực oxy hòa tan theo phương trình $O_2 + 2H_2O + 4e \rightarrow 4OH^-$.

Bên cạnh đó, thuyết hấp phụ - phối trí giải thích cơ chế bảo vệ của các chất ức chế bay hơi có nguồn gốc aminoxeton. Khác với các amin bậc thấp chỉ tạo một tâm liên kết đơn lẻ và có nguy cơ hòa tan đồng, phân tử $\beta$-aminoxeton sở hữu cấu trúc nhị chức đặc biệt gồm nguyên tử nitơ của nhóm amin và nguyên tử oxy của nhóm carbonyl ($C=O$). Hai tâm hoạt động này đều chứa các cặp electron tự do, dễ dàng tham gia liên kết cho - nhận với các orbitan $d$ trống của kim loại để hình thành phức chelat vòng càng bền vững. Trật tự hiệu lực bảo vệ của các dẫn xuất aminoxeton được xác lập: đối với thép là $\gamma > \beta > \alpha$, trong khi đối với đồng và kẽm là $\beta > \alpha > \gamma$. Do đó, cấu trúc dạng $\beta$-aminoxeton thể hiện tính năng bảo vệ toàn diện nhất trên đa dạng kim loại. Ngoài ra, nguyên lý năng lượng tự do tuyến tính và phương trình Hammett $\log(k_x/k_0) = \rho \sigma$ được ứng dụng để mô hình hóa ảnh hưởng của các nhóm thế ankyl, phenyl đến mật độ điện tích trên tâm hoạt động, từ đó kiểm soát áp suất hơi bão hòa và khả năng ức chế ăn mòn.

Phương pháp nghiên cứu

Cỡ mẫu nghiên cứu được thiết kế qua hai giai đoạn: khảo sát mô phỏng lượng tử trên tập dữ liệu gồm 54 cấu trúc $\beta$-aminoxeton mang các nhóm thế khác nhau, từ đó chọn lọc có chủ đích 9 hợp chất tiêu biểu nhất (ký hiệu từ IK3 đến IK13) để tiến hành tổng hợp hóa học và thử nghiệm thực nghiệm. Phương pháp chọn mẫu dựa trên tiêu chí tối ưu hóa năng lượng orbitan phân tử, momen lưỡng cực và khoảng áp suất hơi bão hòa phù hợp với điều kiện nhiệt đới.

Quá trình tổng hợp các $\beta$-aminoxeton sử dụng phản ứng ngưng tụ Mannich kinh điển giữa hợp chất có nguyên tử hydro linh động (axeton, axetophenon, butan-2-on) với fomanđehit và muối amin hiđroclorua (đietylamin, đimetylamin, morpholin). Phương pháp này được lựa chọn nhờ hiệu suất phản ứng cao, điều kiện tiến hành êm dịu ở nhiệt độ phòng hoặc đun nhẹ cách thủy. Cấu trúc hóa học của các sản phẩm được kiểm chứng toàn diện thông qua hệ thống phân tích hiện đại: phổ cộng hưởng từ hạt nhân $^1H\text{-NMR}$ (500 MHz), $^{13}C\text{-NMR}$ (125 MHz), DEPT 90 và DEPT 135 trên máy Bruker; phổ khối lượng sắc ký khí GC-MS với thư viện chuẩn NIST; và phổ hồng ngoại FT-IR ép viên KBr.

Khả năng bảo vệ chống ăn mòn được định lượng bằng các kỹ thuật điện hóa chuyên sâu trên hệ thống đo IM6 Zahner (CHLB Đức), bao gồm phương pháp tổng trở điện hóa trong dải tần $100\text{ mHz}$ đến $100\text{ kHz}$ với biên độ dao động thế $5\text{ mV}$, cùng phương pháp ngoại suy đường cong phân cực Tafel với tốc độ quét $5\text{ mV/s}$ trong dung dịch chuẩn NaCl 3%. Cuối cùng, khả năng bảo vệ trong thực tế được đánh giá qua thử nghiệm phơi mẫu tự nhiên theo tiêu chuẩn OCT 9.041-86 và OCT 27597-88 tại trạm thử nghiệm khí hậu Hà Nội trong các mốc thời gian 6 tháng và 14 tháng trên các mẫu thép CT3, đồng M1, nhôm D16 và các loại vũ khí bộ binh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, tính toán hóa lượng tử bán kinh nghiệm AM1 trên phần mềm HyperChem đã xác định các thông số cấu trúc quyết định khả năng ức chế. Các chất có năng lượng orbitan bị chiếm cao nhất $E_{\text{HOMO}}$ nằm trong dải $-9,10\text{ eV}$ đến $-9,45\text{ eV}$ và mật độ điện tích âm lớn trên nguyên tử nitơ (dao động từ $-0,24$ đến $-0,28$) thể hiện khả năng nhường electron mạnh nhất cho bề mặt kim loại.

Thứ hai, kết quả đo điện hóa trong môi trường dung dịch NaCl 3% cho thấy các chất ức chế bay hơi như IK3 (4-đietylamin-butan-2-on), IK4 (4-đietylamin-3-metyl-butan-2-on) và IK5 (3-đietylamin-1-phenyl-propan-1-on) làm giảm đáng kể mật độ dòng ăn mòn. Mật độ dòng ăn mòn $i_{\text{ăn mòn}}$ của điện cực thép CT3 giảm từ khoảng $1,2 \times 10^{-4}\text{ A/cm}^2$ ở mẫu đối chứng xuống còn $8,5 \times 10^{-6}\text{ A/cm}^2$ khi có sự hiện diện của IK4, đạt hiệu quả bảo vệ lên tới 92,9%. Trên điện cực đồng M1, các hợp chất này mang lại hiệu quả bảo vệ vượt trội, đạt từ 90,5% đến 94,8%, triệt tiêu hoàn toàn hiện tượng ăn mòn cục bộ.

Thứ ba, thử nghiệm phơi mẫu tự nhiên sau 6 tháng và 14 tháng tại sân phơi ngoài trời khẳng định tính ưu việt của các chế phẩm phối trộn BV1, BV2, BV3 trên chất mang giấy và silicagen. Trong khi các mẫu đối chứng không bọc chất ức chế bị gỉ sét bao phủ trên 80% diện tích bề mặt với tốc độ hao hụt khối lượng đạt $0,15\text{ g/m}^2\cdot\text{ngày}$, thì các mẫu kim loại được bảo vệ bằng chế phẩm BV1 và BV2 vẫn giữ nguyên độ bóng kim loại ban đầu, diện tích gỉ thực tế ghi nhận bằng 0%, tương ứng với độ bền ăn mòn cấp 1 theo tiêu chuẩn quốc tế.

Thảo luận kết quả

Cơ chế bảo vệ vượt bậc của các dẫn xuất $\beta$-aminoxeton bắt nguồn từ sự phối hợp đồng thời của quá trình bay hơi tự phát và phản ứng hấp phụ hóa học tạo màng thụ động. Khi phân tử $\beta$-aminoxeton bay hơi trong không gian kín, chúng nhanh chóng hòa tan vào màng ẩm bề mặt, thay thế các phân tử nước phân cực và ion $Cl^-$ độc hại để tạo thành lớp màng đơn phân tử kỵ nước. Các dữ liệu điện hóa được mô hình hóa chính xác thông qua phổ Nyquist và mạch điện tương đương $R_s(CPE_1(R_1(CPE_2 R_2)))$, cho thấy điện trở truyền điện tích tăng vọt từ $250\ \Omega\cdot\text{cm}^2$ lên hơn $3.800\ \Omega\cdot\text{cm}^2$.

Đồ thị đường cong phân cực Tafel cho thấy thế ăn mòn $E_{\text{ăn mòn}}$ dịch chuyển nhẹ về cả hai phía anot và catot, chứng minh $\beta$-aminoxeton là chất ức chế hỗn hợp, kìm hãm đồng thời quá trình hòa tan ion kim loại và phản ứng khử oxy. Khi so sánh với các chất ức chế truyền thống như hỗn hợp nitrit natri với urotropin hay dicyclohexylamin nitrit, các chế phẩm $\beta$-aminoxeton tổng hợp trong nghiên cứu thể hiện tính thích ứng khí hậu nhiệt đới cao hơn rõ rệt. Chúng không bị phân hủy khi nhiệt độ dao động mạnh từ 20 đến $40^\circ\text{C}$ và giải quyết triệt để vấn đề ăn mòn phá hủy đồng mà các amin đơn giản thường gặp phải.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình công nghệ tổng hợp 3 hợp chất chủ lực IK3, IK4 và IK5 ở quy mô pilot từ 500 đến 1.000 lít/mẻ tại Viện Hóa học các Hợp chất Thiên nhiên trong khung thời gian 12 tháng, nhằm tối ưu hóa chi phí hóa chất đầu vào và đảm bảo hiệu suất phản ứng đạt trên 80%.

Thứ hai, hoàn thiện dây chuyền sản xuất giấy ức chế chống ăn mòn mang chế phẩm BV1 và hạt hút ẩm silicagen tẩm IK4, hướng tới mục tiêu cung cấp 50.000 $m^2$ vật liệu bao gói chuyên dụng trong vòng 2 năm tới cho các kho vũ khí, khí tài thuộc Tổng cục Kỹ thuật - Bộ Quốc phòng, nhằm thay thế hoàn toàn phương pháp bảo dưỡng bằng mỡ bôi trơn truyền thống.

Thứ ba, triển khai quy trình niêm cất bảo quản bằng chất ức chế bay hơi cho các trang thiết bị kỹ thuật cao, bao gồm hệ thống quang điện tử, vi mạch điều khiển, nòng pháo và khoang chứa thiết bị tàu biển, đặt mục tiêu giảm thiểu 95% tỷ lệ hỏng hóc do gỉ sét và giảm 70% thời gian chuẩn bị đưa khí tài vào trạng thái sẵn sàng chiến đấu.

Thứ tư, kiến nghị Bộ Khoa học và Công nghệ cùng các cơ quan hữu quan ban hành tiêu chuẩn quốc gia về phương pháp thử nghiệm và nghiệm thu chất ức chế ăn mòn bay hơi dành riêng cho điều kiện nhiệt đới ẩm, tạo hành lang pháp lý để mở rộng ứng dụng sản phẩm sang các ngành kinh tế trọng điểm như dầu khí, đóng tàu và cơ khí chế tạo máy trong giai đoạn tiếp theo.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất bao gồm các kỹ sư, cán bộ kỹ thuật tại các viện nghiên cứu quân sự và kho khí tài quân giới, những người cần tìm kiếm giải pháp công nghệ niêm cất súng pháo, đạn dược, khí tài quang học với yêu cầu bảo quản lâu dài từ 10 đến 12 năm và khả năng triển khai chiến đấu tức thì.

Nhóm thứ hai là các nhà khoa học, nghiên cứu sinh và học viên cao học thuộc chuyên ngành Hóa lý, Hóa hữu cơ và Kỹ thuật vật liệu, quan tâm đến việc ứng dụng tính toán hóa lượng tử AM1 để dự đoán hoạt tính sinh hóa học cũng như phương pháp tổng hợp chọn lọc dẫn xuất Mannich đa chức.

Nhóm thứ ba là các chuyên gia bảo dưỡng công nghiệp trong ngành dầu khí, hóa chất và luyện kim, có nhu cầu bảo vệ hệ thống đường ống dẫn khí, bồn bể chứa và các chi tiết máy bằng kim loại đen, kim loại màu trong quá trình dừng máy sửa chữa hoặc vận chuyển đường biển.

Nhóm thứ tư là các doanh nghiệp sản xuất vật liệu bao bì công nghiệp, mong muốn tiếp nhận chuyển giao quy trình công nghệ chế tạo giấy chống gỉ VCI và màng polyme tẩm hoạt chất ức chế bay hơi phục vụ thị trường xuất khẩu linh kiện điện tử và linh kiện ô tô.

Câu hỏi thường gặp

1. Cơ chế nào giúp $\beta$-aminoxeton bảo vệ đồng thời cả kim loại đen và kim loại màu?

Phân tử $\beta$-aminoxeton chứa hai tâm phối trí hoạt động gồm nguyên tử nitơ amin và oxy carbonyl. Hai tâm này tạo phức chelat vòng càng bền vững với các ion sắt, đồng và kẽm trên bề mặt, tạo lớp màng kỵ nước ngăn cản sự xâm nhập của oxy và độ ẩm, loại bỏ hiện tượng tạo phức tan gây ăn mòn đồng như ở các amin đơn thông thường.

2. Áp suất hơi bão hòa ảnh hưởng như thế nào đến thời gian bảo quản của chất ức chế?

Áp suất hơi bão hòa trong khoảng $10^{-6}$ đến $10^{-1}$ mmHg giúp chất ức chế tự bay hơi tạo nồng độ bảo vệ cần thiết trên bề mặt trước khi ăn mòn bắt đầu. Áp suất hơi ổn định giúp chất không bị thất thoát quá nhanh qua bao gói, duy trì thời gian bảo vệ liên tục từ 10 đến 12 năm trong không gian kín.

3. Ưu điểm nổi bật của phản ứng Mannich trong nghiên cứu này là gì?

Phản ứng Mannich cho phép ngưng tụ trực tiếp xeton với fomanđehit và muối amin hiđroclorua trong môi trường nhẹ nhàng với hiệu suất cao trên 75%. Phương pháp này sử dụng các tiền chất sẵn có trong nước, kiểm soát chính xác cấu trúc phân tử và dễ dàng nâng cấp lên quy mô sản xuất công nghiệp.

4. Kết quả thử nghiệm tự nhiên 14 tháng tại Hà Nội đã chứng minh điều gì?

Thử nghiệm phơi mẫu theo tiêu chuẩn OCT 9.041-86 chứng minh các chế phẩm BV1, BV2 bảo vệ tuyệt đối bề mặt thép CT3 và đồng M1 với tỷ lệ gỉ 0% và giảm hơn 85% tốc độ hao hụt khối lượng. Điều này khẳng định độ bền nhiệt ẩm vượt trội của chế phẩm trong điều kiện khí hậu nhiệt đới khắc nghiệt.

5. Vì sao chất ức chế bay hơi lại ưu việt hơn mỡ bảo quản truyền thống trong quân sự?

Chất ức chế bay hơi khuếch tán đều vào mọi khe kẽ sâu của nòng pháo, chi tiết máy mà mỡ không tiếp cận được. Khi cần sử dụng, khí tài không cần tẩy rửa lớp mỡ bảo quản phức tạp mà có thể đưa ngay vào trạng thái sẵn sàng chiến đấu, giúp tiết kiệm thời gian và nhân lực.

Kết luận

  • Đã thiết kế và tính toán thành công thông số hóa lượng tử cho 54 cấu trúc mô phỏng, chọn lọc và tổng hợp thành công 9 hợp chất $\beta$-aminoxeton với cấu trúc được khẳng định qua phổ $^1H\text{-NMR}$, $^{13}C\text{-NMR}$ và GC-MS.
  • Xác lập cơ sở khoa học về mối liên hệ định lượng giữa cấu trúc phân tử, mức độ chuyển dịch electron và hiệu quả ức chế ăn mòn pha hơi trên cơ sở nguyên lý năng lượng tự do tuyến tính.
  • Đạt hiệu quả bảo vệ chống ăn mòn vượt trội trên 92% đối với thép CT3 và hơn 90% đối với đồng M1 trong môi trường xâm thực NaCl 3%.
  • Kiểm chứng độ tin cậy thực tế qua 14 tháng thử nghiệm tự nhiên ngoài trời, giữ nguyên vẹn chất lượng bề mặt kim loại và vũ khí trang bị kỹ thuật.
  • Xây dựng thành công công thức phối chế các chế phẩm BV1, BV2, BV3 trên chất mang giấy và hạt silicagen, mở ra giải pháp bảo quản vật liệu đa năng thế hệ mới.

Kế hoạch phát triển trong 6 đến 12 tháng tới sẽ tập trung vào việc hoàn thiện tiêu chuẩn cơ sở và mở rộng thử nghiệm tại các vùng khí hậu ven biển có độ nhiễm mặn cao. Các cơ quan, doanh nghiệp và nhà nghiên cứu quan tâm vui lòng liên hệ các đơn vị chủ trì để phối hợp tiếp nhận chuyển giao công nghệ và triển khai ứng dụng thực tế.
