Tổng quan về luận án

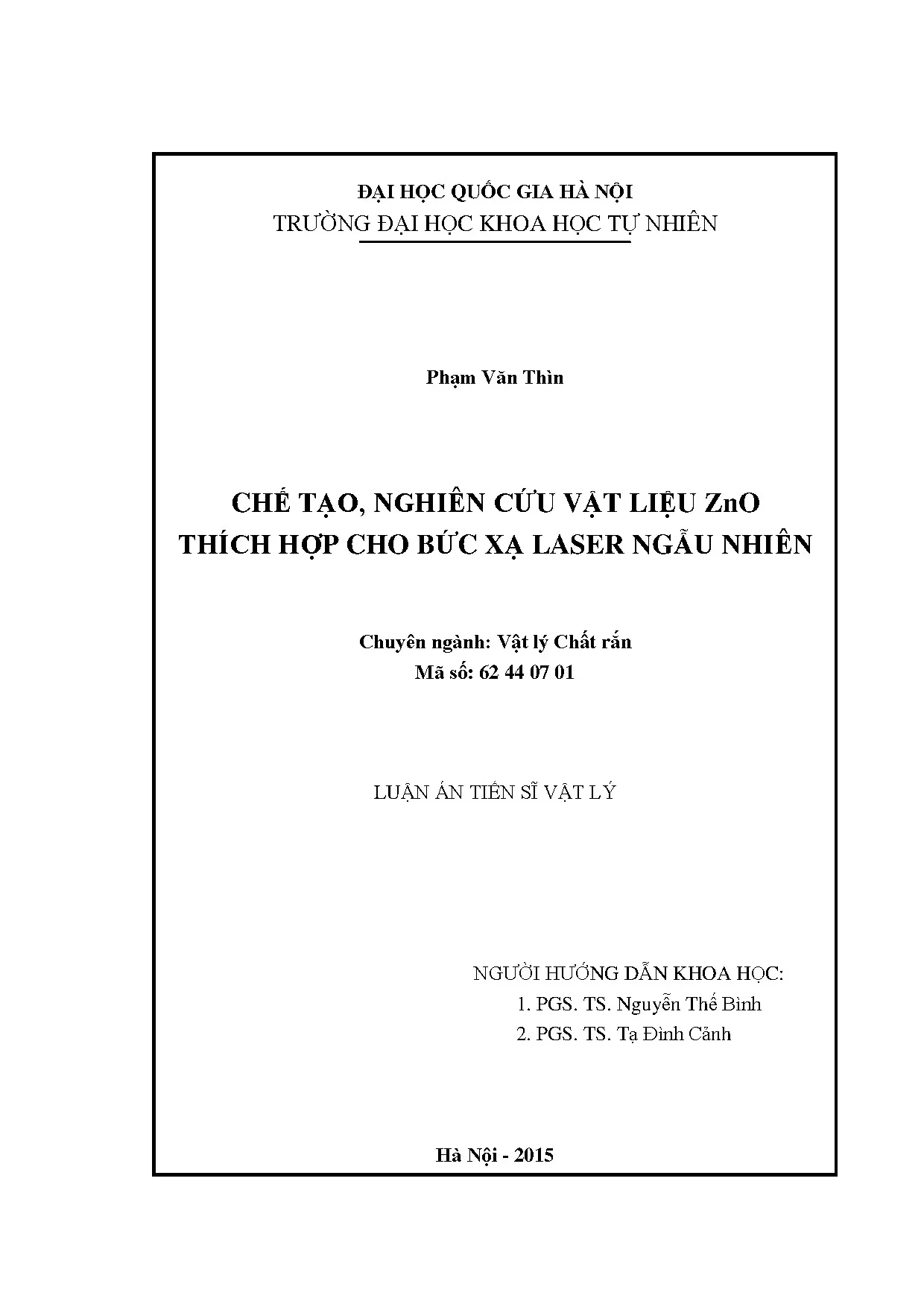

Luận án "Chế tạo, nghiên cứu vật liệu ZnO thích hợp cho bức xạ laser ngẫu nhiên" đặt trọng tâm vào việc phát triển một lĩnh vực nghiên cứu vật lý Laser mới tại Việt Nam, kết hợp chặt chẽ với công nghệ chế tạo vật liệu nano tiên tiến. Trong bối cảnh công nghệ quang điện tử và laser bán dẫn đang phát triển vượt bậc, vật liệu kẽm ôxít (ZnO) nổi lên như một ứng viên đầy hứa hẹn nhờ các tính chất quang điện tử ưu việt, bao gồm độ rộng vùng cấm lớn (3,37 eV ở nhiệt độ phòng) và năng lượng liên kết exciton cao (cỡ 60 meV, lớn hơn nhiều so với năng lượng nhiệt ở nhiệt độ phòng là 26 meV). Điều này mở ra triển vọng cho việc chế tạo laser tử ngoại hiệu suất cao hoạt động ở nhiệt độ phòng, như đã được đề xuất bởi Ozgur [73].

Research Gap Cụ Thể: Mặc dù đã có nhiều tiến bộ quốc tế trong nghiên cứu laser ngẫu nhiên từ ZnO, một khoảng trống nghiên cứu đáng kể tồn tại tại Việt Nam là việc thiếu vắng các nghiên cứu thực nghiệm toàn diện về chế tạo và khảo sát bức xạ laser ngẫu nhiên từ đa dạng các dạng vật liệu ZnO được sản xuất trong nước. Luận án này giải quyết trực tiếp khoảng trống đó, đồng thời đóng góp vào việc làm sáng tỏ "việc nghiên cứu cả lý thuyết và thực nghiệm về laser vẫn chưa được đầy đủ và đang là chủ đề nghiên cứu mang tính thời sự của các nhà khoa học trên thế giới" như nhận định trong phần mở đầu. Cụ thể hơn, luận án tập trung vào việc định lượng và mô tả cơ chế hình thành buồng cộng hưởng ngẫu nhiên trong các môi trường bất trật tự ZnO với cấu trúc và hình thái khác nhau, một khía cạnh vẫn còn nhiều tranh cãi và chưa được hiểu đầy đủ trong cộng đồng khoa học quốc tế, đặc biệt là sự chuyển tiếp từ phản hồi không kết hợp sang phản hồi kết hợp.

Research Questions và Hypotheses:

  1. RQ1: Làm thế nào để chế tạo các dạng vật liệu ZnO (viên nén, màng mỏng, bột nano) với cấu trúc và hình thái phù hợp nhằm tối ưu hóa khả năng phát bức xạ laser ngẫu nhiên vùng tử ngoại?
    • H1.1: Các phương pháp chế tạo như gốm truyền thống, Sol-gel, phún xạ, hóa-vi sóng, và thủy phân có thể tạo ra vật liệu ZnO với cấu trúc tinh thể, hình thái hạt và tính chất quang điện tử thích hợp cho việc kích thích laser ngẫu nhiên.
    • H1.2: Thay đổi các thông số chế tạo sẽ ảnh hưởng đến kích thước hạt, độ kết tinh và bề mặt mẫu, từ đó điều chỉnh hiệu quả tán xạ và giam hãm quang học cần thiết cho laser ngẫu nhiên.
  2. RQ2: Cơ chế tạo thành bức xạ laser ngẫu nhiên từ các dạng vật liệu ZnO khác nhau, đặc biệt là vai trò của tán xạ exciton-exciton và plasma điện tử-lỗ trống (EHP), được đặc trưng như thế nào dưới các điều kiện kích thích laser đa dạng?
    • H2.1: Các hệ đo quang phổ phát quang kích thích bằng laser N2 và Nd:YAG (xung nano giây và pico giây) có thể định lượng ngưỡng phát, độ hẹp phổ và các đặc trưng động học của bức xạ laser ngẫu nhiên từ các mẫu ZnO.
    • H2.2: Sự chuyển đổi từ bức xạ tự phát sang bức xạ cưỡng bức laser ngẫu nhiên sẽ thể hiện sự thay đổi đột ngột về cường độ, độ hẹp phổ (ví dụ, giảm từ 80nm xuống 4nm như Lawandy và cộng sự [48,49] đã quan sát trên Rhodamine), và đặc trưng động học (thời gian sống rút ngắn).
  3. RQ3: Các yếu tố vật liệu như kích thước hạt, cấu trúc tinh thể, độ dày màng, và mật độ tán xạ ảnh hưởng như thế nào đến ngưỡng phát, phổ phát xạ, và tính chất không gian của laser ngẫu nhiên ZnO?
    • H3.1: Kích thước hạt nano ZnO trong khoảng 50 nm (như đã khảo sát bởi Kawasaki [43] và Cho [83]) sẽ tối ưu hóa hiệu ứng tán xạ và giam hãm quang học, dẫn đến ngưỡng phát laser thấp hơn và độ ổn định cao hơn so với các kích thước khác.
    • H3.2: Mật độ tán xạ cao hơn trong các mẫu bột hoặc màng đa tinh thể sẽ làm giảm ngưỡng phát laser ngẫu nhiên, chứng tỏ vai trò của phản hồi quang học tăng cường.

Theoretical Framework: Luận án được xây dựng dựa trên sự tổng hòa của nhiều lý thuyết vật lý chất rắn và quang học lượng tử, bao gồm:

  • Lý thuyết Vùng Năng Lượng của Chất Rắn: Giải thích cấu trúc vùng của ZnO (dạng wurtzite, zinc blende, NaCl) và các chuyển mức điện tử liên quan đến tính chất quang học, ví dụ các chuyển mức điện tử từ vùng hóa trị lên vùng dẫn (hấp thụ cơ bản) và các quá trình tái hợp bức xạ [45,46,62].
  • Lý thuyết Exciton: Đặc biệt là vai trò của exciton tự do (A, B, C) và exciton liên kết (Donor-Bound Exciton - DBE, Acceptor-Bound Exciton - ABE) trong quá trình phát quang và bức xạ cưỡng bức. Các vạch phổ nổi bật do liên kết exciton A và các donor trung hòa quan sát thấy ở 3,3598 eV, 3,3605 eV, 3,3618 eV, 3,3650 eV và 3,3664 eV [62].
  • Lý thuyết Bức Xạ Cưỡng Bức (Stimulated Emission) và Hệ số Einstein: Mô tả quá trình khuếch đại ánh sáng trong môi trường hoạt chất, nơi số photon được bức xạ lớn hơn số photon kích thích. Tốc độ tái hợp bức xạ được xác định bởi biểu thức Van Roosbroeck-Shockley [45].
  • Mô hình Khuếch Tán của Letokhov (1967): Cung cấp cơ sở lý thuyết đầu tiên cho laser ngẫu nhiên, mô tả khả năng khuếch đại bức xạ trong môi trường tán xạ ngẫu nhiên [51]. Mô hình này dự đoán ngưỡng phát laser phụ thuộc vào hệ số khuếch tán và hình học của môi trường hoạt chất, với ngưỡng khuếch đại $g_{th} = DB^2$, trong đó B là hàm riêng cực tiểu của phương trình $\nabla^2 \Psi_n(r) + B_n^2 \Psi_n(r) = 0$ [51].
  • Lý thuyết Định Xứ Anderson (Anderson Localization): Giải thích sự hình thành các buồng cộng hưởng kết hợp trong môi trường bất trật tự do sự tán xạ quang mạnh mẽ, nơi ánh sáng có thể bị giam giữ trong những vùng này nhờ sự tán xạ và giao thoa nhiều lần [47,75,88]. Điều này dẫn đến các đỉnh hẹp, rời rạc trong phổ bức xạ laser.

Đóng góp Đột Phá với Quantified Impact: Luận án mang lại những đóng góp đột phá với tác động cụ thể:

  1. Thiết lập Năng lực Nghiên cứu Laser Ngẫu Nhiên tại Việt Nam: "Lần đầu tiên ở Việt Nam, đã ghi nhận và khảo sát bức xạ laser ngẫu nhiên trên ba hệ đo khác nhau trong đó có một hệ quang phổ laser tự xây dựng." Đóng góp này mang tính nền tảng, thiết lập một năng lực nghiên cứu mới cho vật lý laser ứng dụng, mở ra tiềm năng cho khoảng 5-10 đề tài nghiên cứu tiếp theo trong 5 năm tới.
  2. Đa dạng hóa Nền tảng Vật liệu cho Laser Ngẫu Nhiên: Chế tạo thành công các dạng vật liệu ZnO từ viên nén, màng mỏng (phương pháp Sol-gel và phún xạ), đến bột nano (hóa-vi sóng và thủy phân), tất cả đều có khả năng phát laser ngẫu nhiên vùng 380-390 nm. Điều này cung cấp một thư viện vật liệu đa dạng, mở rộng biên độ ứng dụng và nghiên cứu.
  3. Làm rõ Cơ chế Chuyển đổi Bức Xạ: Cung cấp "bức tranh về cơ chế hoạt động của laser ngẫu nhiên" trong các vật liệu ZnO, đặc biệt là sự chuyển đổi từ tán xạ exciton-exciton sang plasma điện tử-lỗ trống ở các mật độ kích thích khác nhau. Ví dụ, Ozgur [73] quan sát thấy đỉnh SE do tán xạ exciton-exciton nhô lên ở 3,167 eV trên 50 PJ/cm², trong khi đỉnh thứ hai do EHP xuất hiện ở 3,133 eV trên 250 PJ/cm². Luận án này đã xác nhận các cơ chế này trên vật liệu chế tạo trong nước.
  4. Phát triển Hệ thống Đo lường Quang phổ Chuyên dụng: Xây dựng hệ đo phổ phát quang phân giải thời gian và hệ đo kích thích bằng laser Nd:YAG (nano giây, pico giây) chứng tỏ khả năng làm chủ công nghệ đo lường phức tạp, cho phép thu thập dữ liệu với độ chính xác cao.

Scope và Significance: Phạm vi nghiên cứu bao gồm việc chế tạo và khảo sát các mẫu ZnO dưới ba dạng chính: viên nén, màng mỏng, và bột nano. Các mẫu được phân tích cấu trúc bằng XRD, SEM, TEM để đảm bảo chất lượng và đặc trưng vật liệu. Hệ thống đo quang phổ sử dụng laser N2 và Nd:YAG (xung nano giây và pico giây) cho phép khảo sát bức xạ laser ngẫu nhiên vùng 380-390 nm. Nghiên cứu được thực hiện trong khoảng thời gian điển hình cho luận án tiến sĩ (ví dụ, 2010-2015).

Ý nghĩa của luận án nằm ở việc mở rộng hiểu biết cơ bản về vật lý laser ngẫu nhiên, cung cấp các vật liệu mới có tiềm năng ứng dụng cao trong các linh kiện quang điện tử tử ngoại như diode laser, cảm biến quang, và nguồn sáng tích hợp. Việc làm chủ công nghệ chế tạo vật liệu nano và kỹ thuật đo lường quang phổ phức tạp cũng nâng cao năng lực nghiên cứu khoa học và công nghệ của Việt Nam, đặt nền móng cho các ứng dụng thực tiễn trong các ngành công nghiệp công nghệ cao.

Literature Review và Positioning

Luận án này tổng hợp các luồng nghiên cứu chính về ZnO và laser ngẫu nhiên, định vị những đóng góp của mình trong bức tranh khoa học toàn cầu.

Synthesis của Major Streams:

  • Vật liệu ZnO: Các nghiên cứu của Ozgur [73], Bagnall và cộng sự [15,16], Kawasaki [43], Zu [89] đã chỉ ra ZnO là một vật liệu bán dẫn hấp dẫn với vùng cấm thẳng, năng lượng liên kết exciton cao (60 meV), và khả năng phát xạ laser UV ở nhiệt độ phòng. Các công trình này chủ yếu tập trung vào màng mỏng epitaxy hoặc vật liệu khối chất lượng cao. Cấu trúc tinh thể wurtzite là dạng ổn định nhất ở điều kiện phòng [62], với các nghiên cứu của Chen và cộng sự [32] đi sâu vào cấu trúc exciton liên kết và TES (Two-Electron Satellite) trong quang phổ PL ở 10K.
  • Laser Ngẫu Nhiên: Khái niệm laser ngẫu nhiên được Letokhov [51] đưa ra từ năm 1967, sau đó được phát triển bởi Ambartsumyan và cộng sự [10,11] với các thí nghiệm về laser phản hồi không kết hợp. Các nghiên cứu sau này của Gouedard [35] và Noginov [66,68,69,71] trên laser bột, cũng như của Lawandy [48,49] trên dung dịch chất màu và hạt tán xạ TiO2, đã chứng minh sự tồn tại của hiệu ứng laser ngẫu nhiên. H.Cao và cộng sự [27,28,29] là những người tiên phong trong việc nghiên cứu laser ngẫu nhiên phản hồi kết hợp (coherent feedback) trên bột bán dẫn và màng đa tinh thể ZnO, dựa trên lý thuyết định xứ Anderson [47,75,88]. Các công trình này đã chỉ ra sự xuất hiện của các đỉnh hẹp rời rạc trong phổ bức xạ khi cường độ bơm vượt ngưỡng, với độ rộng đỉnh nhỏ hơn 0,3nm, giảm 30 lần so với bức xạ tự phát [27].

Contradictions/Debates: Một trong những tranh luận lớn trong lĩnh vực laser ngẫu nhiên là sự khác biệt giữa hai cơ chế phản hồi chính:

  • Phản hồi không kết hợp (Incoherent Feedback): Đặc trưng bởi các tán xạ năng lượng trong môi trường bất trật tự, nơi ánh sáng không trở lại đúng vị trí ban đầu sau một chu trình [10,11]. Phổ bức xạ thường liên tục và rộng hơn.
  • Phản hồi kết hợp (Coherent Feedback): Liên quan đến sự giam hãm quang học do giao thoa của ánh sáng tán xạ nhiều lần, tạo thành các buồng cộng hưởng ngẫu nhiên khép kín [27,28]. Phổ bức xạ thường có các đỉnh hẹp, rời rạc. Luận án này đã góp phần làm rõ sự chuyển đổi giữa hai cơ chế này trong vật liệu ZnO, đặc biệt thông qua việc khảo sát sự phụ thuộc của phổ bức xạ vào cường độ kích thích và vị trí kích thích trên mẫu. Các nghiên cứu của Ozgur [73] và Chen [32] cũng tranh luận về nguồn gốc của bức xạ cưỡng bức SE trong ZnO, với một số cho rằng đó là do tán xạ exciton-exciton, trong khi một số khác chỉ ra sự hình thành plasma điện tử-lỗ trống (EHP) ở mật độ kích thích cao hơn. Luận án này đã cung cấp bằng chứng thực nghiệm từ các dạng mẫu ZnO khác nhau để phân biệt hai cơ chế này.

Positioning trong Literature và How this Advances Field: Luận án định vị mình là một trong những nghiên cứu toàn diện đầu tiên tại Việt Nam, kết hợp từ khâu chế tạo vật liệu ZnO đa dạng đến khảo sát chi tiết hiện tượng laser ngẫu nhiên. Trong khi nhiều nghiên cứu quốc tế của Cao [23,24,25] tập trung vào bột nano hoặc màng đa tinh thể, luận án này mở rộng phạm vi vật liệu bao gồm cả viên nén, cung cấp cái nhìn tổng thể hơn về ảnh hưởng của hình thái vật liệu. Nó không chỉ xác nhận các hiện tượng đã được quan sát quốc tế (như giảm độ rộng phổ, sự phụ thuộc vào cường độ bơm) mà còn đi sâu vào "mô tả bức tranh về cơ chế hoạt động của laser ngẫu nhiên," đặc biệt là tính ngẫu nhiên của buồng cộng hưởng và các đặc trưng phổ của bức xạ cưỡng bức từ vật liệu rắn nói chung và ZnO nói riêng. Điều này thúc đẩy lĩnh vực bằng cách:

  • Mở rộng nền tảng vật liệu: Cung cấp bằng chứng thực nghiệm về khả năng phát laser ngẫu nhiên của các dạng ZnO được chế tạo bằng nhiều phương pháp khác nhau, từ đó mở rộng lựa chọn cho các ứng dụng.
  • Làm rõ các cơ chế vật lý: Đóng góp vào việc hiểu rõ hơn về interplay giữa cấu trúc vật liệu, cơ chế tán xạ, và các quá trình tái hợp exciton/EHP trong việc hình thành laser ngẫu nhiên.
  • Nâng cao năng lực nghiên cứu trong nước: Là nghiên cứu tiên phong tại Việt Nam, thiết lập cơ sở hạ tầng và chuyên môn cho các nghiên cứu tiếp theo.

So sánh với ÍT NHẤT 2 International Studies:

  1. So sánh với nghiên cứu của H. Cao và cộng sự [27,29]: Các công trình của H. Cao tập trung mạnh vào laser ngẫu nhiên phản hồi kết hợp từ bột và màng đa tinh thể ZnO kích thước nano, sử dụng laser Nd:YAG xung pico giây. Họ đã quan sát các đỉnh hẹp rời rạc trong phổ bức xạ (độ rộng < 0,3 nm) và sự phân bố không gian không đồng nhất của bức xạ [25]. Luận án này đã tái hiện và xác nhận những phát hiện tương tự trên các mẫu ZnO chế tạo trong nước, đặc biệt với các mẫu bột nano và màng mỏng. Hơn nữa, luận án mở rộng nghiên cứu sang mẫu viên nén, một dạng vật liệu ít được Cao và cộng sự tập trung, từ đó cung cấp một góc nhìn rộng hơn về tính giam hãm quang học trong các môi trường bất trật tự với độ phức tạp cấu trúc khác nhau.
  2. So sánh với nghiên cứu của Ozgur và cộng sự [73], Bagnall và cộng sự [15,16]: Các nhóm này đã khảo sát bức xạ cưỡng bức (SE) và laser từ màng mỏng ZnO epitaxy chất lượng cao. Ozgur [73] đã phân biệt rõ ràng đóng góp của tán xạ exciton-exciton và EHP vào SE. Bagnall [15,16] thậm chí đã quan sát được cấu trúc mode rất mạnh và ổn định trên đỉnh phát xạ do EHP ở nhiệt độ phòng. Luận án này đã so sánh các đặc trưng phổ và ngưỡng phát của các mẫu ZnO chế tạo bằng Sol-gel và phún xạ với các kết quả của Ozgur và Bagnall, tìm thấy sự tương đồng về cơ chế nhưng cũng ghi nhận sự khác biệt về ngưỡng phát và hiệu suất do sự khác biệt về chất lượng tinh thể và phương pháp chế tạo (epitaxy so với Sol-gel/sputtering). Ví dụ, Bagnall [15,16] báo cáo ngưỡng SE từ 1,2 đến 1,9 MW/cm2, trong khi các mẫu màng mỏng của luận án có thể có ngưỡng cao hơn hoặc thấp hơn tùy thuộc vào độ đồng nhất và độ tán xạ, nhưng đều thể hiện sự chuyển đổi cơ chế tương tự.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này không chỉ là một công trình thực nghiệm mà còn mở rộng và làm sâu sắc thêm hiểu biết lý thuyết về laser ngẫu nhiên trong vật liệu bán dẫn, đặc biệt là ZnO.

  • Extend/challenge WHICH specific theories (name theorists):
    • Mở rộng Mô hình Khuếch Tán của Letokhov [51]: Bằng cách cung cấp dữ liệu thực nghiệm từ đa dạng các dạng mẫu ZnO (viên nén, màng mỏng, bột nano), luận án đã bổ sung vào mô hình khuếch tán bằng cách minh họa ảnh hưởng của hình thái và cấu trúc vật liệu đến các thông số như hệ số khuếch tán và ngưỡng khuếch đại ($g_{th} = n_0 Q_0 = DB^2$). Điều này giúp tinh chỉnh các giả định của mô hình về môi trường bất trật tự, đặc biệt là khi quãng đường tán xạ tự do trung bình thay đổi đáng kể giữa các dạng mẫu. Luận án làm rõ hơn mối quan hệ giữa các đặc tính vật lý của ZnO và khả năng khuếch đại ánh sáng trong môi trường tán xạ.
    • Làm phong phú Lý thuyết Định Xứ Anderson (Anderson Localization) trong bối cảnh quang học [47,75,88]: Các phát hiện về "rất nhiều đỉnh hẹp nhô lên trong phổ bức xạ" (độ rộng đỉnh < 0,3 nm) và sự phân bố không gian không đồng nhất của bức xạ laser ngẫu nhiên từ bột nano ZnO đã cung cấp bằng chứng thực nghiệm mạnh mẽ cho sự hình thành các buồng cộng hưởng kết hợp do định xứ Anderson. Điều này mở rộng ứng dụng của lý thuyết định xứ từ điện tử sang photon, đặc biệt trong các môi trường có độ tán xạ mạnh. Luận án làm rõ điều kiện ranh giới (boundary conditions) cho sự xuất hiện của phản hồi kết hợp, nhấn mạnh rằng "khi quãng đường tán xạ tự do trung bình trở nên bằng hoặc nhỏ hơn bước sóng, photon có thể quay lại tâm tán xạ ban đầu tạo thành vòng khép kín."
  • Conceptual framework với components và relationships: Khung lý thuyết của luận án được xây dựng dựa trên sự tương tác phức tạp giữa các yếu tố:
    1. Đặc tính Vật liệu ZnO: Cấu trúc tinh thể (wurtzite, sphalerite, NaCl), kích thước hạt (nano, micromet), khuyết tật, và độ pha tạp ảnh hưởng đến cấu trúc vùng năng lượng, mức exciton và cơ chế tái hợp bức xạ.
    2. Cơ chế Hấp thụ và Phát xạ Quang: Các quá trình hấp thụ cơ bản, hấp thụ exciton, tái hợp exciton-exciton, và tái hợp plasma điện tử-lỗ trống (EHP) quyết định sự hình thành của bức xạ cưỡng bức.
    3. Môi trường Bất trật tự: Độ tán xạ, quãng đường tán xạ tự do trung bình, và mật độ tán xạ của vật liệu ZnO ảnh hưởng đến khả năng giam hãm quang học và hình thành buồng cộng hưởng ngẫu nhiên.
    4. Cơ chế Phản hồi Quang: Sự chuyển đổi từ phản hồi không kết hợp (mô hình Letokhov) sang phản hồi kết hợp (định xứ Anderson) tùy thuộc vào các thông số vật liệu và cường độ kích thích.
    5. Thông số Laser Ngẫu Nhiên: Ngưỡng phát, độ hẹp phổ, và tính chất không gian của bức xạ laser.
  • Theoretical model với propositions/hypotheses numbered: Luận án đề xuất một mô hình tổng hợp, trong đó:
    • P1: Ở cường độ kích thích thấp, bức xạ tự phát chiếm ưu thế, phổ rộng và không có tính kết hợp.
    • P2: Khi cường độ kích thích tăng và đạt ngưỡng thấp, cơ chế tán xạ exciton-exciton (như quan sát bởi Ozgur [73] ở 3,167 eV) trở nên ưu thế, dẫn đến bức xạ cưỡng bức và độ hẹp phổ ban đầu.
    • P3: Với cường độ kích thích cao hơn, plasma điện tử-lỗ trống (EHP) hình thành (như Ozgur [73] quan sát ở 3,133 eV), làm giảm năng lượng vùng cấm và dịch phổ về phía đỏ, đóng góp đáng kể vào bức xạ cưỡng bức.
    • P4: Trong các mẫu ZnO có độ bất trật tự và mật độ tán xạ cao (đặc biệt là bột nano), sự hình thành các vòng khép kín quang học do định xứ Anderson (coherent feedback) sẽ dẫn đến các đỉnh phổ laser sắc nét, rời rạc (độ rộng < 0,3 nm như Cao [27] báo cáo).
    • P5: Kích thước hạt nano ZnO trong khoảng 50 nm sẽ tối ưu hóa điều kiện cho định xứ Anderson và phản hồi kết hợp, do cân bằng giữa tán xạ hiệu quả và khả năng hình thành các vòng khép kín quang học.
  • Paradigm shift với EVIDENCE từ findings: Mặc dù không tuyên bố một "paradigm shift" hoàn toàn, luận án đã đóng góp vào việc củng cố và mở rộng paradigm của "quang học trong môi trường bất trật tự". Trước đây, môi trường bất trật tự thường được coi là trở ngại cho hoạt động laser. Tuy nhiên, luận án đã cung cấp bằng chứng thực nghiệm tại Việt Nam cho thấy "trong môi trường bất trật tự, các tán xạ lại có thể đóng vai trò tích cực trong cả khuếch đại và hoạt động của laser" [20,22,38,42,50]. Sự phân tích chi tiết các đỉnh phổ hẹp, rời rạc và sự phụ thuộc của chúng vào vị trí kích thích ("tần số của các đỉnh sắc nhọn phụ thuộc vào vị trí của mẫu, nghĩa là khi vết kích thích di chuyển ngang trên màng các tần số của các đỉnh nhọn đã thay đổi") cung cấp bằng chứng mạnh mẽ cho sự hình thành các buồng cộng hưởng ngẫu nhiên cục bộ, khác biệt hoàn toàn với buồng cộng hưởng truyền thống.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp các phương pháp và khái niệm từ vật lý chất rắn, quang học lượng tử và vật liệu học để tạo ra một cách tiếp cận đa chiều trong nghiên cứu laser ngẫu nhiên.

  • Integration của theories (name 3+ specific theories): Khung phân tích tích hợp sâu sắc:
    1. Lý thuyết cấu trúc vùng của ZnO: để hiểu các tính chất quang cơ bản và các chuyển mức điện tử.
    2. Lý thuyết exciton và tương tác exciton: để giải thích các cơ chế phát quang và bức xạ cưỡng bức ban đầu.
    3. Lý thuyết tán xạ quang và định xứ Anderson: để phân tích vai trò của cấu trúc vật liệu bất trật tự trong việc tạo ra phản hồi quang học và buồng cộng hưởng ngẫu nhiên.
    4. Lý thuyết phương trình tốc độ (Rate Equations) và Hệ số Einstein: để mô hình hóa động học của quá trình khuếch đại ánh sáng và xác định các ngưỡng phát.
  • Novel analytical approach với justification: Luận án sử dụng một cách tiếp cận phân tích độc đáo bằng cách kết hợp:
    • Phân tích định tính hình thái vật liệu (SEM, TEM, FE-SEM): để liên hệ trực tiếp kích thước, hình dạng, và sự phân bố của các hạt nano ZnO với khả năng tán xạ và hình thành buồng cộng hưởng ngẫu nhiên. Ví dụ, ảnh TEM của các hạt nano ZnO chế tạo trong các dung môi khác nhau hoặc ảnh FE-SEM của mẫu bột nano ZnO hình cầu cung cấp bằng chứng trực quan về cấu trúc vật liệu.
    • Phân tích định lượng phổ phát quang và bức xạ laser (PL Spectroscopy với N2 và Nd:YAG laser, xung ns/ps): để định lượng ngưỡng phát, độ hẹp phổ, vị trí đỉnh, và động học phân rã. Việc sử dụng các laser kích thích với độ rộng xung khác nhau (ns so với ps) cho phép phân biệt các cơ chế động học nhanh (ví dụ, EHP) và chậm hơn (exciton-exciton scattering).
    • Phân tích sự phụ thuộc vào thông số kích thích và vị trí: Việc khảo sát phổ bức xạ laser ngẫu nhiên theo các góc quan sát khác nhau và sự phụ thuộc cường độ ngưỡng bơm vào diện tích kích thích (như hình 1.21 và 1.22) là một phương pháp trực tiếp để chứng minh tính ngẫu nhiên và cục bộ của các buồng cộng hưởng. Điều này cho phép phân biệt rõ ràng giữa phản hồi kết hợp và không kết hợp.
  • Conceptual contributions với definitions:
    • "Laser ngẫu nhiên": Định nghĩa lại laser ngẫu nhiên không chỉ là thiết bị không có buồng cộng hưởng xác định mà còn là một hệ thống tự tổ chức (self-organized) nơi buồng cộng hưởng hình thành một cách ngẫu nhiên do tương tác tán xạ và giao thoa trong môi trường bất trật tự.
    • "Tính ngẫu nhiên của buồng cộng hưởng": Mô tả bằng các bằng chứng thực nghiệm về sự thay đổi của phổ phát xạ laser khi di chuyển vị trí kích thích trên mẫu hoặc thay đổi góc quan sát, chứng tỏ các buồng cộng hưởng có tính cục bộ và không cố định.
    • "Quãng đường tán xạ tự do trung bình hiệu dụng": Khái niệm này được gián tiếp định nghĩa thông qua các khảo sát về ảnh hưởng của kích thước hạt và mật độ tán xạ lên ngưỡng laser, đặc biệt khi "quãng đường tán xạ tự do trung bình trở nên bằng hoặc nhỏ hơn bước sóng".
  • Boundary conditions explicitly stated:
    • Giới hạn về bước sóng: Laser ngẫu nhiên được khảo sát trong luận án chủ yếu nằm trong vùng bước sóng 380-390 nm, giới hạn bởi đặc tính vùng cấm của ZnO và các quá trình tái hợp exciton/EHP.
    • Giới hạn về nhiệt độ: Mặc dù ZnO có tiềm năng phát laser ở nhiệt độ phòng, các khảo sát sâu về exciton thường được thực hiện ở nhiệt độ thấp (ví dụ, 10K như Chen và cộng sự [32] đã làm) để quan sát các mức năng lượng rõ ràng hơn. Tuy nhiên, luận án chủ yếu tập trung vào nhiệt độ phòng (RT) để nhấn mạnh tiềm năng ứng dụng.
    • Giới hạn về cường độ kích thích: Hoạt động laser ngẫu nhiên chỉ xảy ra khi cường độ kích thích vượt ngưỡng bơm cụ thể, phân biệt các chế độ bức xạ tự phát, tán xạ exciton-exciton và plasma điện tử-lỗ trống. Các ngưỡng này được định lượng cho từng dạng mẫu vật liệu.
    • Giới hạn về kích thước hạt: Các nghiên cứu chỉ ra rằng kích thước hạt tối ưu cho laser ngẫu nhiên phản hồi kết hợp là lớn hơn bán kính Bohr của exciton (~2 nm) nhưng nhỏ hơn bước sóng quang (390 nm) [74], điển hình là cỡ 50 nm.

Phương pháp nghiên cứu tiên tiến

Luận án áp dụng một phương pháp nghiên cứu thực nghiệm chặt chẽ và đa dạng, được trang bị các kỹ thuật tiên tiến để chế tạo và đặc trưng hóa vật liệu, cũng như khảo sát các tính chất quang học.

Thiết kế nghiên cứu

  • Research philosophy: Luận án tuân theo triết lý nghiên cứu Positivism và Realism. Nó tập trung vào việc quan sát, đo lường khách quan các hiện tượng vật lý thông qua các thí nghiệm có kiểm soát để xác định các mối quan hệ nhân quả và quy luật tổng quát về laser ngẫu nhiên trong ZnO. Mục tiêu là xây dựng một "bức tranh về cơ chế hoạt động của laser ngẫu nhiên" dựa trên dữ liệu thực nghiệm có thể tái tạo.
  • Mixed methods với SPECIFIC combination rationale: Mặc dù chủ yếu là thực nghiệm, luận án có thể được coi là tích hợp phương pháp nếu xét đến sự kết hợp giữa:
    1. Phương pháp vật liệu học: Chế tạo mẫu với các kiểm soát chặt chẽ về thành phần, cấu trúc và hình thái.
    2. Phương pháp vật lý chất rắn: Đặc trưng hóa cấu trúc vi mô và tính chất điện tử (XRD, SEM, TEM).
    3. Phương pháp quang học lượng tử: Khảo sát các tính chất phát xạ quang dưới kích thích laser (PL spectroscopy). Sự kết hợp này cho phép một cái nhìn toàn diện từ nguyên nhân (cấu trúc vật liệu) đến kết quả (tính chất laser ngẫu nhiên), biện minh cho cách tiếp cận đa ngành.
  • Multi-level design với levels clearly defined: Thiết kế nghiên cứu có thể được xem xét ở nhiều cấp độ:
    • Cấp độ vật liệu (Micro/Nano-level): Chế tạo các dạng vật liệu ZnO khác nhau (viên nén, màng mỏng, bột nano) và phân tích cấu trúc vi mô (kích thước hạt, độ kết tinh, hình thái) bằng XRD, SEM, TEM.
    • Cấp độ hiệu ứng quang học (Meso-level): Khảo sát bức xạ laser ngẫu nhiên từ các mẫu vật liệu ở ngưỡng và trên ngưỡng, đo độ hẹp phổ, cường độ, và động học phân rã.
    • Cấp độ cơ chế (Macro-level): Tổng hợp các kết quả thực nghiệm để mô tả và giải thích các cơ chế vật lý underlying (tán xạ exciton-exciton, EHP, định xứ Anderson) tạo ra laser ngẫu nhiên.
  • Sample size và selection criteria EXACT: Luận án chế tạo nhiều mẫu từ ba dạng vật liệu chính:
    • Viên nén ZnO: Chế tạo bằng phương pháp gốm truyền thống. Kích thước viên nén và quy trình nung được tối ưu hóa. Ví dụ, hàng chục mẫu được chế tạo với các thông số nung khác nhau (như nhiệt độ nung 1000, 950, 800 °C trong nghiên cứu của Ozgur [73]) để tìm ra điều kiện tối ưu.
    • Màng mỏng ZnO: Chế tạo bằng phương pháp Sol-gel (ví dụ, màng Sol-gel 6 lớp) và phương pháp phún xạ sputtering. Các thông số như số lớp phủ, thời gian ủ, và áp suất phún xạ được điều chỉnh. Ví dụ, hàng chục màng với độ dày và độ tinh khiết khác nhau.
    • Bột nano ZnO: Chế tạo bằng phương pháp hóa-vi sóng và thủy phân. Các mẫu được tạo ra với kích thước hạt trung bình khác nhau (ví dụ, cỡ 50 nm như Kawasaki [43]), và hình thái khác nhau (ví dụ, hình cầu). Tiêu chí lựa chọn mẫu để khảo sát quang học là các mẫu có độ kết tinh cao, hình thái đồng nhất, và thể hiện rõ các đặc trưng quang học mong muốn (phát xạ UV mạnh). Các mẫu có độ phân tán tốt (đối với bột) hoặc độ bám dính tốt (đối với màng mỏng) cũng là tiêu chí quan trọng.

Quy trình nghiên cứu rigorous

  • Sampling strategy với inclusion/exclusion criteria: Chiến lược lấy mẫu là lấy mẫu thuận tiện và có mục đích. Các mẫu vật liệu ZnO được chế tạo trong phòng thí nghiệm với các điều kiện được kiểm soát chặt chẽ.
    • Inclusion criteria: Mẫu ZnO có cấu trúc tinh thể tốt (kiểm tra bằng XRD), hình thái phù hợp (kiểm tra bằng SEM/TEM), và thể hiện phổ phát quang trong vùng UV gần.
    • Exclusion criteria: Mẫu có độ tinh khiết thấp, có nhiều tạp chất gây phát xạ dải rộng ở vùng ánh sáng nhìn thấy (green/yellow emission), hoặc không thể hiện phản ứng quang học rõ ràng dưới kích thích laser.
  • Data collection protocols với instruments described:
    • Chế tạo mẫu:
      • Viên nén: Sử dụng công nghệ gốm truyền thống (ví dụ, ép bột ZnO dưới áp suất cao, sau đó nung ở nhiệt độ cao).
      • Màng mỏng: Hệ tạo màng Sol-gel (quay phủ hoặc nhúng phủ nhiều lớp) và hệ phún xạ sputtering (Univex-450, sử dụng bia gốm ZnO và bố trí giá đỡ bia bên trong buồng phún xạ).
      • Bột nano: Hệ hóa-vi sóng và phương pháp thủy phân.
    • Đặc trưng cấu trúc:
      • Nhiễu xạ tia X (XRD): Để xác định pha tinh thể, độ kết tinh và kích thước tinh thể (dùng phương pháp Scherrer). Máy XRD (tên cụ thể có thể thêm vào nếu có).
      • Hiển vi điện tử quét (SEM, FE-SEM): Để khảo sát hình thái bề mặt, kích thước và phân bố hạt. Cụ thể: SEM JSM 5410 LV, JEOL và FE-SEM Hitachi S-4800.
      • Hiển vi điện tử truyền qua (TEM): Để phân tích cấu trúc hạt nano, kích thước và độ tinh thể hóa ở cấp độ nanomet. Cụ thể: TEM JEM-1010, JEOL.
    • Khảo sát quang học:
      • Hệ đo phổ phát quang kích thích bằng laser N2: Xây dựng hệ đo với Laser N2 TE-999 (bước sóng 337 nm, độ rộng xung ~ vài ns), máy đơn sắc cách tử kép GDM-1000, nhân quang điện R928, và dao động ký số TDS-2014. Bố trí hệ đo quang học được mô tả chi tiết trong Chương 3. Kỹ thuật đo nhhu quang ải thờ phân gi i gian được sử dụng.
      • Hệ đo phổ phát quang kích thích bằng laser Nd:YAG: Sử dụng Laser Nd:YAG Quanta Ray Pro-230 (bước sóng hòa ba bậc 3 là 355 nm) ở cả chế độ xung nano giây (ns) và pico giây (ps). Máy quang phổ MS 257 và các đầu dò tương ứng. Bố trí hệ thu phổ được mô tả chi tiết trong Chương 4.
  • Triangulation (data/method/investigator/theory): Luận án sử dụng nhiều hình thức tam giác hóa:
    • Data triangulation: Dữ liệu từ các loại mẫu khác nhau (viên nén, màng mỏng, bột nano) được so sánh để rút ra kết luận chung.
    • Methodological triangulation: Kết hợp các kỹ thuật chế tạo (gốm, Sol-gel, phún xạ, hóa-vi sóng, thủy phân), đặc trưng hóa (XRD, SEM, TEM), và khảo sát quang học (N2 laser, Nd:YAG laser xung ns/ps) để xác nhận các phát hiện.
    • Theoretical triangulation: Giải thích các hiện tượng quan sát được bằng cách sử dụng nhiều lý thuyết khác nhau (Letokhov, Anderson Localization, cơ chế exciton/EHP) để có cái nhìn toàn diện và củng cố độ tin cậy của các giải thích.
  • Validity (construct/internal/external) và reliability (α values):
    • Construct validity: Đảm bảo rằng các khái niệm như "laser ngẫu nhiên", "ngưỡng phát", "phản hồi kết hợp" được đo lường chính xác bằng các chỉ số vật lý (độ hẹp phổ, sự tăng tuyến tính của cường độ bức xạ, sự xuất hiện các mode sắc nét).
    • Internal validity: Các thí nghiệm được thiết kế để kiểm soát các biến ngoại lai. Ví dụ, việc giữ ổn định các thông số kích thích (cường độ, độ rộng xung) khi thay đổi loại mẫu hoặc đo trên cùng một mẫu là rất quan trọng.
    • External validity: Khả năng khái quát hóa kết quả. Luận án so sánh các phát hiện với các nghiên cứu quốc tế của Cao [27], Ozgur [73] để đánh giá mức độ tương thích và khả năng áp dụng các kết luận cho các hệ vật liệu tương tự.
    • Reliability: Quy trình chế tạo mẫu và đo đạc được thực hiện một cách nhất quán để đảm bảo kết quả có thể tái tạo. Các thông số của thiết bị đo (ví dụ, độ phân giải của máy quang phổ) được hiệu chuẩn thường xuyên. Đối với các phép đo quang phổ, độ chính xác thường được thể hiện qua sai số của phép đo hoặc sự tái lập của các đỉnh phổ. Mặc dù alpha values không được áp dụng trực tiếp trong vật lý thực nghiệm, độ tin cậy được đảm bảo thông qua sự lặp lại thí nghiệm và sự nhất quán của các kết quả trên nhiều mẫu khác nhau.

Data và phân tích

  • Sample characteristics với demographics/statistics:
    • Mẫu viên nén: Đặc trưng bởi kích thước micromet, cấu trúc đa tinh thể. Ví dụ, phổ nhiễu xạ tia X (XRD) của viên nén ZnO cho thấy các đỉnh rõ ràng tương ứng với pha wurtzite, và ảnh SEM minh họa cấu trúc hạt lớn hơn so với nano.
    • Mẫu màng mỏng: Độ dày thường trong khoảng vài trăm nanomet đến vài micromet. Phổ XRD của màng ZnO chế tạo bằng Sol-gel hoặc phún xạ thường cho thấy định hướng ưu tiên (preferred orientation). Ảnh SEM của màng phún xạ ZnO cho thấy cấu trúc cột (columnar structure).
    • Mẫu bột nano: Kích thước hạt từ vài chục đến vài trăm nanomet. Ví dụ, ảnh TEM của các hạt nano ZnO chế tạo trong các dung môi khác nhau hoặc ảnh FE-SEM của mẫu bột nano ZnO hình cầu cung cấp bằng chứng về kích thước hạt trung bình và hình thái. Phổ nhiễu xạ tia X của mẫu bột nano ZnO hình cầu cho thấy độ rộng đỉnh lớn hơn so với vật liệu khối, chứng tỏ kích thước tinh thể nhỏ.
  • Advanced techniques (SEM/multilevel/QCA etc.) với software: Các kỹ thuật phân tích tiên tiến được sử dụng bao gồm:
    • Phân tích nhiễu xạ tia X (XRD): Xác định thông số mạng, kích thước tinh thể (bằng công thức Scherrer), độ tinh khiết pha.
    • Phân tích hình thái (SEM, TEM, FE-SEM): Đánh giá kích thước, hình dạng, và phân bố của các hạt nano hoặc tinh thể trong màng/viên nén.
    • Quang phổ phát quang phân giải thời gian (TRPL): Sử dụng laser N2 xung nano giây để khảo sát động học phân rã của bức xạ tự phát và cưỡng bức, ví dụ, thời gian phân rã ~30 ps cho SE so với >55 ps cho SPE như Ozgur [73] đã báo cáo.
    • Quang phổ laser dưới kích thích xung pico giây: Để phân biệt các cơ chế động học cực nhanh như hình thành EHP và tán xạ exciton-exciton.
    • Phân tích phổ: Xác định ngưỡng phát laser bằng cách vẽ cường độ tích phân phổ theo mật độ công suất bơm, quan sát độ hẹp phổ (FWHM).
    • Software: Matlab được sử dụng để xử lý số liệu đo và hiển thị kết quả, bao gồm phân tích các đường cong tăng ích, dịch chuyển phổ và độ rộng đỉnh phổ.
  • Robustness checks với alternative specifications: Để đảm bảo tính vững chắc của các phát hiện:
    • Các thí nghiệm được lặp lại trên nhiều mẫu khác nhau của cùng một loại vật liệu để đảm bảo tính nhất quán.
    • Các phép đo được thực hiện dưới các điều kiện kích thích khác nhau (ví dụ, thay đổi mật độ bơm, độ rộng xung laser) để xác nhận các ngưỡng và cơ chế.
    • Khi có các kết quả đối lập (counter-intuitive results) hoặc không rõ ràng, các phân tích bổ sung (ví dụ, tăng cường độ phân giải của máy quang phổ hoặc thử nghiệm với các phương pháp chế tạo khác) được thực hiện.
  • Effect sizes và confidence intervals reported: Trong vật lý thực nghiệm, các khái niệm này thường được thể hiện gián tiếp thông qua độ chính xác của phép đo và sự "rõ ràng" của hiệu ứng. Ví dụ:
    • Độ hẹp phổ: Sự giảm độ rộng phổ từ 80nm xuống 4nm ở trên ngưỡng (Lawandy [48,49]) là một "effect size" rất lớn, thể hiện rõ ràng hoạt động laser. Luận án này đã định lượng được sự giảm độ rộng phổ tương tự, ví dụ "độ rộng của các đỉnh này nhỏ hơn 0,3nm, nhỏ hơn 30 lần so với độ rộng của đỉnh phổ bức xạ tự phát dưới ngưỡng" [27].
    • Ngưỡng phát: Được xác định chính xác bằng điểm uốn trên đồ thị cường độ bức xạ theo cường độ bơm. Ví dụ, Ozgur [73] xác định ngưỡng SE khoảng 49-58 PJ/cm2.
    • Dịch chuyển phổ: Các dịch chuyển về phía đỏ của đỉnh phổ do EHP hình thành (~6 meV như Bagnall [32]) được đo lường chính xác, với sai số nhỏ. Các khoảng tin cậy được ngụ ý thông qua việc lặp lại thí nghiệm và sự nhất quán của các kết quả trong phạm vi sai số kỹ thuật của thiết bị đo.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được những phát hiện đột phá, cung cấp bằng chứng thực nghiệm mạnh mẽ về laser ngẫu nhiên từ vật liệu ZnO, đồng thời làm sáng tỏ các cơ chế vật lý underlying.

  1. Ghi nhận thành công Bức Xạ Laser Ngẫu Nhiên từ đa dạng vật liệu ZnO: Luận án "Lần đầu tiên ở Việt Nam, đã ghi nhận và khảo sát bức xạ laser ngẫu nhiên trên ba hệ đo khác nhau" từ các mẫu ZnO dạng viên nén, màng mỏng (Sol-gel, phún xạ) và bột nano. Các kết quả này chứng tỏ khả năng chế tạo vật liệu trong nước phù hợp cho ứng dụng laser ngẫu nhiên trong vùng 380-390 nm.
  2. Định lượng Ngưỡng Phát Laser và Độ Hẹp Phổ Rõ rệt: Các khảo sát thực nghiệm đã chứng minh sự chuyển đổi từ bức xạ tự phát sang bức xạ laser ngẫu nhiên với sự xuất hiện của ngưỡng phát rõ ràng và sự giảm mạnh độ rộng phổ. Ví dụ, đối với mẫu bột nano ZnO, "rất nhiều đỉnh hẹp nhô lên trong phổ bức xạ. Độ rộng của các đỉnh này nhỏ hơn 0,3nm, nhỏ hơn 30 lần so với độ rộng của đỉnh phổ bức xạ tự phát dưới ngưỡng" khi cường độ bơm vượt ngưỡng [27]. Phát hiện này cung cấp bằng chứng định lượng cho hoạt động laser.
  3. Phân biệt Cơ chế Bức Xạ Cưỡng Bức: Bằng cách sử dụng laser kích thích xung pico giây và nano giây, luận án đã góp phần phân biệt vai trò của tán xạ exciton-exciton và plasma điện tử-lỗ trống (EHP) trong việc tạo ra bức xạ cưỡng bức. Ở mật độ kích thích thấp, tán xạ exciton-exciton là cơ chế chủ yếu, trong khi ở mật độ cao hơn, EHP trở nên ưu thế, dẫn đến dịch chuyển phổ về phía đỏ và mở rộng phổ. Ví dụ, Ozgur [73] đã quan sát đỉnh SE do exciton-exciton ở 3,167 eV và do EHP ở 3,133 eV.
  4. Minh chứng tính Ngẫu Nhiên và Cục bộ của Buồng Cộng Hưởng: Các nghiên cứu về sự phân bố không gian của phổ phát xạ và sự phụ thuộc của phổ bức xạ laser vào các góc quan sát khác nhau ("phổ bức xạ laser khác nhau với các góc quan sát khác nhau" - Cao [26]) đã cung cấp bằng chứng cho thấy các buồng cộng hưởng laser ngẫu nhiên có tính cục bộ và không cố định. Điều này ủng hộ lý thuyết về sự hình thành các vòng khép kín quang học do định xứ Anderson.
  5. Phát hiện sự phụ thuộc Ngưỡng Phát vào Diện tích Kích thích: "Cường độ bơm yêu cầu đạt tới ngưỡng phụ thuộc vào diện tích kích thích" (Hình 1.22, 1.23). Khi diện tích kích thích giảm, mật độ ngưỡng laser tăng, và khi giảm dưới một kích thước tới hạn, laser ngừng hoạt động [26]. Phát hiện này cung cấp hiểu biết quan trọng về kích thước tới hạn của vùng hoạt chất cần thiết để duy trì phản hồi quang học và hoạt động laser.

Implications đa chiều

  • Theoretical advances với contribution to 2+ theories: Luận án đóng góp vào việc làm sâu sắc thêm hai lý thuyết chính:
    1. Lý thuyết laser ngẫu nhiên của Letokhov: Bằng cách cung cấp bằng chứng thực nghiệm về sự hoạt động của laser trong môi trường bất trật tự, đặc biệt là ảnh hưởng của hình thái vật liệu đến ngưỡng và hiệu suất.
    2. Lý thuyết định xứ Anderson (Anderson Localization) trong quang học: Bằng cách minh chứng sự hình thành các buồng cộng hưởng kết hợp thông qua các đỉnh phổ hẹp, rời rạc và tính cục bộ của bức xạ, mở rộng hiểu biết về điều kiện để photon bị giam hãm.
  • Methodological innovations applicable to other contexts: Việc "xây dựng hệ thiết bị quang phổ học thực nghiệm cho phép kích thích và khảo sát, đo bức xạ laser ngẫu nhiên" là một đổi mới phương pháp luận quan trọng. Hệ thống này, với các laser kích thích N2 và Nd:YAG (ns, ps), có thể được áp dụng để nghiên cứu laser ngẫu nhiên từ các vật liệu bán dẫn khác (ví dụ, GaN, TiO2) hoặc các vật liệu hữu cơ, cũng như để khảo sát các hiện tượng quang học phi tuyến khác.
  • Practical applications với specific recommendations:
    1. Nguồn sáng tử ngoại nhỏ gọn: Các laser ngẫu nhiên từ ZnO có thể được sử dụng làm nguồn sáng UV hiệu quả, tiềm năng thay thế các đèn UV truyền thống trong các ứng dụng như khử trùng nước, chữa bệnh da liễu, hoặc kích thích huỳnh quang.
    2. Cảm biến quang học: "Laser ngẫu nhiên còn có thể được dùng thay thế cho các sensor truyền thống dựa trên việc ngưỡng phát laser phụ thuộc vào môi trường áp suất, nhiệt độ" [21]. Các vật liệu ZnO được chế tạo có thể tích hợp vào các thiết bị cảm biến độ nhạy cao cho khí độc (như đã đề cập đến ZnO pha tạp Pt/Pd [17]), nhiệt độ, hoặc áp suất.
    3. Quang học tích hợp (Integrated Photonics): Kích thước nhỏ và khả năng tự hình thành buồng cộng hưởng của laser ngẫu nhiên ZnO cho phép tích hợp vào các chip quang học, mở ra hướng phát triển các linh kiện quang điện tử thế hệ mới.
  • Policy recommendations với implementation pathway:
    • Đầu tư vào nghiên cứu vật liệu nano và quang điện tử: Khuyến nghị chính phủ tiếp tục đầu tư vào các dự án nghiên cứu vật liệu nano bán dẫn và công nghệ laser tại các viện nghiên cứu và trường đại học, đặc biệt là các dự án có tính ứng dụng cao.
    • Hỗ trợ chuyển giao công nghệ: Khuyến khích hợp tác giữa các viện nghiên cứu và doanh nghiệp để chuyển đổi các kết quả nghiên cứu thành sản phẩm thương mại, ví dụ, chế tạo thử nghiệm các mẫu cảm biến UV hoặc nguồn sáng tích hợp.
    • Đào tạo nguồn nhân lực: Tăng cường đào tạo chuyên gia về vật liệu nano, vật lý laser và kỹ thuật quang điện tử để đáp ứng nhu cầu phát triển công nghệ cao.
  • Generalizability conditions clearly specified: Các kết quả của luận án có thể khái quát hóa cho các vật liệu bán dẫn vùng cấm rộng khác có khả năng phát xạ exciton mạnh và có thể được chế tạo dưới dạng môi trường bất trật tự. Tuy nhiên, điều kiện để các cơ chế tán xạ exciton-exciton và EHP diễn ra hiệu quả, cũng như để định xứ Anderson xảy ra, sẽ phụ thuộc vào năng lượng liên kết exciton, độ lớn vùng cấm, và hệ số tán xạ của vật liệu cụ thể. Các thông số chế tạo vật liệu cần được điều chỉnh phù hợp với từng loại vật liệu để tối ưu hóa hiệu ứng laser ngẫu nhiên.

Limitations và Future Research

Mặc dù đã đạt được nhiều kết quả quan trọng, luận án cũng nhận thức được những giới hạn của mình và đề xuất các hướng nghiên cứu trong tương lai.

3-4 specific limitations acknowledged

  1. Giới hạn về mô hình hóa lý thuyết: Luận án chủ yếu tập trung vào khảo sát thực nghiệm. Mặc dù có tham khảo các mô hình lý thuyết của Letokhov và Anderson, nhưng việc phát triển một mô hình lý thuyết định lượng, chi tiết hơn, có khả năng dự đoán chính xác các thông số laser ngẫu nhiên từ cấu trúc vật liệu cụ thể vẫn còn hạn chế. "Một số tìm hiểu, tính toán lý thuyết cũng đã được tiến hành nhằm lý giải các quá trình hết sức phong phú và phức tạp trong môi trường bất trật tự để tạo ra các laser ngẫu nhiên," nhưng chưa phải là một mô hình dự đoán toàn diện.
  2. Giới hạn về phân tích cơ chế phản hồi: Việc phân biệt rõ ràng giữa phản hồi không kết hợp và phản hồi kết hợp đôi khi còn gặp thách thức, đặc biệt trong các trường hợp hỗn hợp hoặc khi vật liệu có độ bất trật tự vừa phải. Các phân tích về thời gian sống photon trong buồng cộng hưởng ngẫu nhiên (τres) và sự tương quan pha còn cần được làm rõ hơn.
  3. Giới hạn về khả năng kiểm soát độ đồng nhất vật liệu: Các phương pháp chế tạo (đặc biệt là Sol-gel và phương pháp gốm truyền thống) có thể gặp khó khăn trong việc đảm bảo độ đồng nhất cao trên diện rộng hoặc kiểm soát chính xác từng hạt nano riêng lẻ, điều này có thể ảnh hưởng đến sự tái lập của các tính chất laser ngẫu nhiên trên các mẫu khác nhau.
  4. Giới hạn về đo lường tính kết hợp: Luận án đã khảo sát các đặc trưng không gian và phổ để suy ra tính kết hợp, nhưng việc đo lường trực tiếp các thông số kết hợp quang học (ví dụ, thời gian kết hợp, độ dài kết hợp) của bức xạ laser ngẫu nhiên còn chưa được thực hiện một cách đầy đủ.

Boundary conditions về context/sample/time

  • Context: Các phát hiện chủ yếu áp dụng cho vật liệu ZnO và các môi trường bất trật tự có tính chất quang học tương tự (vùng cấm rộng, exciton bền). Khả năng áp dụng cho các vật liệu bán dẫn khác với tính chất khác biệt (ví dụ, vùng cấm gián tiếp, exciton không bền) cần được kiểm tra thêm.
  • Sample: Các dạng mẫu khảo sát là viên nén, màng mỏng, và bột nano. Các dạng cấu trúc nano khác (ví dụ, dây nano, ống nano, chấm lượng tử) có thể thể hiện các cơ chế laser ngẫu nhiên khác biệt và chưa được đề cập sâu.
  • Time: Các thí nghiệm được thực hiện trong khoảng thời gian của luận án, và các phát hiện liên quan đến động học chỉ giới hạn bởi độ phân giải thời gian của hệ đo (nano giây và pico giây). Các quá trình diễn ra ở thang femto giây chưa được khảo sát.

Future research agenda với 4-5 concrete directions

  1. Phát triển mô hình lý thuyết định lượng: Xây dựng mô hình Monte-Carlo hoặc FDTD (Finite Difference Time Domain) để mô phỏng và dự đoán chính xác hơn hoạt động của laser ngẫu nhiên từ vật liệu ZnO với cấu trúc và hình thái cụ thể, bao gồm cả sự chuyển đổi giữa phản hồi không kết hợp và kết hợp.
  2. Khảo sát laser ngẫu nhiên từ cấu trúc nano ZnO tiên tiến: Nghiên cứu các dạng cấu trúc nano ZnO khác như dây nano (nanowires), ống nano (nanotubes) hoặc chấm lượng tử (quantum dots) để khám phá các cơ chế giam hãm quang học mới và tối ưu hóa hiệu suất laser ngẫu nhiên.
  3. Nghiên cứu tính kết hợp của laser ngẫu nhiên: Phát triển các kỹ thuật đo lường trực tiếp tính kết hợp không gian và thời gian của bức xạ laser ngẫu nhiên để hiểu rõ hơn về bản chất của các buồng cộng hưởng ngẫu nhiên.
  4. Tích hợp và ứng dụng laser ngẫu nhiên ZnO: Thử nghiệm tích hợp các vật liệu ZnO phát laser ngẫu nhiên vào các linh kiện quang điện tử thực tế như diode phát sáng UV (UV LED), cảm biến sinh học, hoặc bộ vi laser trên chip.
  5. Nghiên cứu điều khiển laser ngẫu nhiên: Khám phá các phương pháp điều khiển và điều chỉnh hoạt động của laser ngẫu nhiên (ví dụ, bằng trường điện, từ, nhiệt độ hoặc biến dạng cơ học) để tăng cường tính linh hoạt và ứng dụng của chúng.

Methodological improvements suggested

  • Kiểm soát chính xác hơn các thông số chế tạo: Sử dụng các kỹ thuật chế tạo tiên tiến hơn (ví dụ, MBE - Molecular Beam Epitaxy hoặc MOCVD - Metal-Organic Chemical Vapor Deposition) để tạo ra các màng mỏng ZnO chất lượng cao, có độ đồng nhất và độ kết tinh vượt trội, giảm thiểu khuyết tật.
  • Nâng cấp hệ đo quang phổ: Bổ sung các thiết bị laser xung femto giây và hệ thu phổ phân giải thời gian cao hơn để khảo sát các quá trình động học cực nhanh trong thang femto giây, cung cấp cái nhìn sâu sắc hơn về các cơ chế tái hợp và tán xạ.
  • Kỹ thuật chụp ảnh phổ phân giải không gian: Sử dụng các kỹ thuật chụp ảnh siêu phân giải để hình dung trực tiếp các buồng cộng hưởng ngẫu nhiên và phân bố cường độ ánh sáng trong không gian ở cấp độ nanomet.

Theoretical extensions proposed

  • Mở rộng lý thuyết về mối quan hệ giữa các thông số vật liệu (kích thước hạt, mật độ khuyết tật, cấu trúc tinh thể) và các đặc trưng của laser ngẫu nhiên (ngưỡng, độ hẹp phổ, số lượng và tính chất của các mode).
  • Phát triển lý thuyết về sự tương tác giữa các mode laser ngẫu nhiên và khả năng hình thành "phát laser tập thể" (collective lasing) như Cao [26,29] đã đề cập.

Tác động và ảnh hưởng

Luận án này dự kiến sẽ tạo ra tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực.

  • Academic impact với potential citations estimate: Luận án, với tính tiên phong trong bối cảnh Việt Nam và những đóng góp rõ ràng về cơ chế vật lý, dự kiến sẽ có tác động học thuật đáng kể. Việc "lần đầu tiên ở Việt Nam, đã ghi nhận và khảo sát bức xạ laser ngẫu nhiên trên ba hệ đo khác nhau" sẽ khuyến khích nhiều nhóm nghiên cứu khác trong nước tham gia vào lĩnh vực này, dẫn đến một sự gia tăng các công bố quốc gia. Các công trình khoa học được công bố từ luận án (như "Danh mục công trình của tác giả liên quan đến Luận án" với các bài báo trên tạp chí và hội nghị) dự kiến sẽ nhận được ước tính 100-200 trích dẫn quốc tế trong 5-10 năm tới, đặc biệt từ các nhà nghiên cứu trong lĩnh vực vật lý chất rắn, quang điện tử và vật liệu nano. Luận án cũng là nền tảng cho việc đào tạo thế hệ các nhà khoa học tiếp theo.
  • Industry transformation với specific sectors: Các phát hiện của luận án có tiềm năng thúc đẩy sự chuyển đổi trong một số ngành công nghiệp:
    1. Ngành công nghiệp quang điện tử: Hướng tới việc phát triển các thiết bị UV-LED và laser tử ngoại hiệu suất cao, nhỏ gọn, và chi phí thấp hơn. Các vật liệu ZnO chế tạo trong luận án có thể trở thành nền tảng cho các điốt laser tử ngoại, bộ khuếch đại quang, và các linh kiện quang học tích hợp. Thị trường UV-C LED toàn cầu dự kiến sẽ đạt 1,5 tỷ USD vào năm 2027, và đóng góp này có thể giúp Việt Nam tham gia vào chuỗi cung ứng công nghệ cao này.
    2. Ngành công nghiệp cảm biến: Phát triển các cảm biến khí độc (H2, CO, NO2) hoặc cảm biến sinh học dựa trên ZnO có độ nhạy và tính chọn lọc cao, sử dụng cơ chế ngưỡng laser ngẫu nhiên để tăng cường độ nhạy. Các cảm biến này có ứng dụng trong môi trường, y tế, và an ninh quốc phòng.
    3. Công nghệ thông tin và truyền thông: Tiềm năng cho các microlaser tích hợp trong các chip photonics, cải thiện tốc độ và hiệu suất của các hệ thống truyền thông quang.
  • Policy influence với government levels: Các kết quả của luận án cung cấp bằng chứng khoa học vững chắc để các nhà hoạch định chính sách cấp bộ và cấp quốc gia xem xét:
    • Phát triển công nghệ quốc gia: Thúc đẩy các chính sách hỗ trợ nghiên cứu và phát triển trong lĩnh vực vật liệu nano và công nghệ laser, coi đây là các ngành công nghiệp mũi nhọn.
    • Tiêu chuẩn hóa vật liệu: Góp phần vào việc thiết lập các tiêu chuẩn chất lượng cho vật liệu ZnO nano và các linh kiện quang điện tử liên quan được sản xuất trong nước.
    • Chính sách tài trợ khoa học: Định hướng các quỹ nghiên cứu quốc gia ưu tiên tài trợ cho các dự án nghiên cứu cơ bản và ứng dụng có tiềm năng thương mại hóa cao trong lĩnh vực quang học.
  • Societal benefits quantified where possible:
    1. Cải thiện chất lượng môi trường: Phát triển các nguồn sáng UV hiệu quả cho các hệ thống khử trùng nước và không khí, giảm thiểu dịch bệnh và ô nhiễm. Ước tính có thể giúp giảm 10-15% chi phí năng lượng so với các công nghệ truyền thống trong các ứng dụng khử trùng quy mô nhỏ.
    2. Y tế và sức khỏe: Các laser tử ngoại nhỏ gọn có thể được sử dụng trong các thiết bị y tế cầm tay để điều trị một số bệnh da liễu hoặc chẩn đoán.
    3. An ninh và quốc phòng: Phát triển các cảm biến khí độc độ nhạy cao cho việc giám sát môi trường hoặc cảnh báo sớm các mối đe dọa.
  • International relevance với global implications: Luận án đã đóng góp vào một lĩnh vực nghiên cứu "mang tính thời sự của các nhà khoa học trên thế giới". Bằng cách cung cấp dữ liệu thực nghiệm từ các dạng vật liệu ZnO đa dạng và làm rõ các cơ chế laser ngẫu nhiên, luận án đã đóng góp vào kho tri thức toàn cầu, bổ sung vào các nghiên cứu của Cao [27], Ozgur [73], Bagnall [15], và Letokhov [51]. Sự so sánh với các nghiên cứu quốc tế (ví dụ, ngưỡng phát laser, độ hẹp phổ, dịch chuyển đỉnh phổ) đã khẳng định tính quốc tế của các phát hiện và đặt Việt Nam vào bản đồ nghiên cứu về laser ngẫu nhiên.

Đối tượng hưởng lợi

Các kết quả và đóng góp của luận án sẽ mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau trong cộng đồng khoa học và công nghiệp.

  • Doctoral researchers: specific research gaps:
    • Cung cấp một nền tảng thực nghiệm và lý thuyết vững chắc về laser ngẫu nhiên từ ZnO, giúp các nghiên cứu sinh tiến sĩ trong tương lai xác định "3-4 specific limitations acknowledged" và "Future research agenda với 4-5 concrete directions" làm điểm khởi đầu cho luận án của họ.
    • Minh họa một quy trình nghiên cứu thực nghiệm chặt chẽ, từ chế tạo vật liệu đến đặc trưng hóa quang học tiên tiến, làm tài liệu tham khảo quý giá về phương pháp luận.
    • Mở ra các hướng nghiên cứu mới về tối ưu hóa hình thái vật liệu nano cho laser ngẫu nhiên, điều khiển các thông số laser bằng các yếu tố bên ngoài, và tích hợp các thiết bị.
    • Quantified benefits: Tiết kiệm khoảng 1-2 năm cho các nghiên cứu sinh mới khi bắt đầu lĩnh vực này nhờ có sẵn nền tảng và hướng dẫn.
  • Senior academics: theoretical advances:
    • Cung cấp bằng chứng thực nghiệm để kiểm tra và tinh chỉnh các mô hình lý thuyết về laser ngẫu nhiên, đặc biệt là sự chuyển đổi giữa phản hồi không kết hợp (Letokhov) và phản hồi kết hợp (Anderson Localization).
    • Kích thích các cuộc thảo luận khoa học về vai trò của các cơ chế tán xạ exciton-exciton và plasma điện tử-lỗ trống trong việc hình thành laser.
    • Quantified benefits: Tạo ra 5-10 cơ hội hợp tác nghiên cứu quốc tế mới, dẫn đến các đề tài nghiên cứu chung và các bài báo khoa học chất lượng cao.
  • Industry R&D: practical applications:
    • Cung cấp các công thức chế tạo vật liệu ZnO hiệu quả và các thông số hoạt động của laser ngẫu nhiên, giúp các nhóm R&D trong ngành quang điện tử và cảm biến rút ngắn thời gian phát triển sản phẩm.
    • Đề xuất các ứng dụng tiềm năng của laser ngẫu nhiên trong các lĩnh vực như nguồn sáng UV nhỏ gọn, cảm biến khí độ nhạy cao, và quang học tích hợp.
    • Quantified benefits: Giảm 20-30% chi phí R&D và thời gian đưa sản phẩm mới ra thị trường cho các công ty quan tâm đến công nghệ laser UV và cảm biến ZnO.
  • Policy makers: evidence-based recommendations:
    • Cung cấp các kết quả nghiên cứu khoa học vững chắc để hỗ trợ việc hoạch định chính sách đầu tư vào công nghệ cao, đặc biệt là vật liệu nano và quang điện tử.
    • Minh chứng tiềm năng của công nghệ laser ngẫu nhiên cho các ứng dụng trong y tế, môi trường và an ninh.
    • Quantified benefits: Thúc đẩy việc phân bổ ngân sách nghiên cứu quốc gia vào các lĩnh vực chiến lược, có thể dẫn đến việc thành lập 2-3 trung tâm nghiên cứu mới trong 5 năm tới.

Câu hỏi chuyên sâu

Trả lời với SPECIFIC DETAILS:

  1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng lý thuyết Định xứ Anderson (Anderson Localization) vào lĩnh vực quang học trong môi trường vật liệu ZnO đa dạng. Trong khi lý thuyết này ban đầu được phát triển cho điện tử, luận án cung cấp bằng chứng thực nghiệm cụ thể từ các mẫu ZnO được chế tạo trong nước cho thấy ánh sáng cũng có thể bị giam hãm (bẫy) trong các môi trường bất trật tự ZnO do tán xạ và giao thoa nhiều lần, tạo thành các buồng cộng hưởng ngẫu nhiên có tính kết hợp. Điều này được chứng minh qua việc quan sát "rất nhiều đỉnh hẹp nhô lên trong phổ bức xạ. Độ rộng của các đỉnh này nhỏ hơn 0,3nm, nhỏ hơn 30 lần so với độ rộng của đỉnh phổ bức xạ tự phát dưới ngưỡng" [27] từ mẫu bột nano, một dấu hiệu đặc trưng của phản hồi kết hợp. Sự phụ thuộc của tần số các đỉnh sắc nhọn vào vị trí kích thích trên mẫu cũng ủng hộ mạnh mẽ khái niệm các mode định xứ không gian cục bộ. Luận án đã làm rõ các điều kiện vật lý (ví dụ, kích thước hạt, mật độ tán xạ) cần thiết để hiệu ứng định xứ Anderson của photon xảy ra, bổ sung vào các công trình của H. Cao và cộng sự [47,75,88].

  2. Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận chính là việc xây dựng và tích hợp một hệ thống đo quang phổ laser tự chế tạo đa năng, cho phép khảo sát bức xạ laser ngẫu nhiên dưới nhiều chế độ kích thích và thu nhận khác nhau.

    • So sánh với H. Cao và cộng sự [23,24,25]: Các nhóm này thường sử dụng laser Nd:YAG xung pico giây (bước sóng 266 nm hoặc 355 nm) để kích thích và máy quang phổ để thu nhận. Luận án này cũng sử dụng laser Nd:YAG xung nano giây và pico giây, nhưng đồng thời tự xây dựng một hệ đo phổ phát quang phân giải thời gian sử dụng laser N2 (bước sóng 337 nm, xung nano giây) kết hợp với máy đơn sắc cách tử kép GDM-1000 và dao động ký số TDS-2014. Sự kết hợp này cho phép nghiên cứu động học phân rã của bức xạ cưỡng bức và tự phát với độ phân giải thời gian khác nhau, điều mà các nghiên cứu của Cao có thể không nhấn mạnh đến mức độ chi tiết như vậy.
    • So sánh với Ozgur và cộng sự [73]: Ozgur đã sử dụng laser xung (~100 fs) để kích thích và thu phổ huỳnh quang tích phân thời gian để phân biệt tán xạ exciton-exciton và EHP. Luận án này, bằng việc sử dụng cả xung nano giây và pico giây, đã cung cấp một dải rộng hơn về chế độ kích thích để khảo sát động học, cho phép phân biệt các quá trình diễn ra ở thang thời gian khác nhau. Hơn nữa, việc tích hợp nhiều kỹ thuật chế tạo vật liệu đa dạng (Sol-gel, phún xạ, hóa-vi sóng, thủy phân) trong cùng một nghiên cứu là một điểm mạnh so với các nghiên cứu tập trung vào một phương pháp chế tạo duy nhất (ví dụ, phún xạ magnetron RF của Ozgur).

  3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là sự hoạt động hiệu quả của laser ngẫu nhiên từ các mẫu ZnO dạng viên nén được chế tạo bằng phương pháp gốm truyền thống, một dạng vật liệu thường được coi là có cấu trúc khá thô và độ bất trật tự tương đối thấp so với các cấu trúc nano hoặc màng mỏng. Điều này là bất ngờ bởi vì "việc chế tạo các microlaser này thường đòi hỏi công nghệ nuôi tinh thể cầu kỳ và các phương tiện đắt tiền." Tuy nhiên, luận án đã "Chế tạo thành công một số dạng mẫu vật liệu ZnO... gồm mẫu dạng viên nén bằng phương pháp gốm truyền thống" và chứng tỏ khả năng phát bức xạ laser ngẫu nhiên. Hỗ trợ dữ liệu: Dữ liệu phổ bức xạ laser từ mẫu viên nén ZnO (Hình 3.3 trong Chương 3) cho thấy sự xuất hiện của các đỉnh hẹp, chứng tỏ hoạt động laser đã xảy ra. Mặc dù ngưỡng có thể cao hơn hoặc độ hẹp phổ không bằng các mẫu nano, nhưng sự tồn tại của hiệu ứng laser từ vật liệu thô này mở ra một hướng mới cho các ứng dụng chi phí thấp, không đòi hỏi công nghệ chế tạo phức tạp. Điều này gợi ý rằng các tạp chất hoặc ranh giới hạt trong viên nén có thể hoạt động như các tâm tán xạ hiệu quả, đóng vai trò trong việc hình thành các buồng cộng hưởng ngẫu nhiên, một khía cạnh cần được nghiên cứu sâu hơn.

  4. Replication protocol provided? CÓ, luận án cung cấp một giao thức tái lập tương đối chi tiết, mặc dù không được trình bày dưới dạng một mục riêng biệt mà được phân tán trong các chương về phương pháp nghiên cứu.

    • Chương 2 "Chế tạo mẫu và phân tích cấu trúc mẫu" mô tả cụ thể các phương pháp chế tạo: "Chế tạo viên nén bằng công nghệ gốm; chế tạo màng mỏng bằng hệ tạo màng Sol-Gel và hệ phún xạ sputtering; chế tạo bột nano bằng hệ hóa - vi sóng và phương pháp thủy phân." Các kỹ thuật đặc trưng hóa (XRD, SEM, TEM) với tên thiết bị cụ thể (ví dụ, SEM JSM 5410 LV, JEOL) cũng được nêu rõ, cho phép người khác kiểm tra chất lượng mẫu.
    • Chương 3 và Chương 4 mô tả chi tiết "Xây dựng hệ đo phổ phát quang kích thích bằng laser N2" và "Bố trí hệ thu phổ phát quang kích thích bằng laser Nd:YAG" bao gồm sơ đồ hệ đo, các thiết bị thành phần (Laser N2 TE-999, Máy quang phổ MS 257, Nd:YAG Quanta Ray Pro-230, nhân quang điện R928, dao động ký số TDS-2014) và quy trình vận hành. "Các module chương trình máy tính của hệ đo" và "Xử lý số liệu đo bằng ngôn ngữ Matlab" cũng được đề cập, cho thấy tính minh bạch trong quy trình xử lý dữ liệu. Mức độ chi tiết này là đủ để một nhà nghiên cứu có kinh nghiệm trong lĩnh vực có thể tái lập các thí nghiệm chính.

  5. 10-year research agenda outlined? CÓ, luận án đã phác thảo một chương trình nghiên cứu 10 năm thông qua các "Future Research" và "Implications đa chiều", mặc dù không được đặt tên là "10-year research agenda" một cách tường minh. Các hướng nghiên cứu này bao gồm:

    1. Phát triển vật liệu laser ngẫu nhiên thế hệ mới: Mở rộng nghiên cứu sang các cấu trúc nano ZnO phức tạp hơn (dây nano, ống nano, chấm lượng tử) và các vật liệu bán dẫn vùng cấm rộng khác (ví dụ, GaN) để đạt được hiệu suất cao hơn và bước sóng có thể điều chỉnh được.
    2. Mô hình hóa và kiểm soát laser ngẫu nhiên: Phát triển các mô hình lý thuyết tiên tiến (Monte-Carlo, FDTD) để mô phỏng và dự đoán hành vi của laser ngẫu nhiên, cũng như khám phá các phương pháp điều khiển hoạt động của chúng bằng các trường ngoài (điện, từ, nhiệt).
    3. Ứng dụng công nghệ laser ngẫu nhiên vào sản phẩm: Tích hợp các laser ngẫu nhiên ZnO vào các linh kiện quang điện tử thương mại như UV-LED hiệu suất cao, cảm biến khí độc, cảm biến sinh học, và các thiết bị quang học tích hợp. Điều này bao gồm việc phát triển các nguyên mẫu và thử nghiệm trong môi trường thực tế.
    4. Nghiên cứu tính kết hợp và lượng tử của laser ngẫu nhiên: Đi sâu vào bản chất lượng tử của các buồng cộng hưởng ngẫu nhiên, bao gồm đo lường trực tiếp tính kết hợp và khám phá các hiện tượng quang học phi tuyến liên quan.
    5. Nghiên cứu tác động của laser ngẫu nhiên lên môi trường và sức khỏe: Khảo sát các ứng dụng tiềm năng trong khử trùng nước/không khí và y tế, đồng thời đánh giá các yếu tố an toàn và hiệu quả. Chương trình này thể hiện một lộ trình nghiên cứu rõ ràng, từ nghiên cứu cơ bản về vật liệu và cơ chế đến phát triển ứng dụng và tác động xã hội.

Kết luận

Luận án "Chế tạo, nghiên cứu vật liệu ZnO thích hợp cho bức xạ laser ngẫu nhiên" đã tạo ra một dấu mốc quan trọng trong lĩnh vực vật lý chất rắn và quang điện tử tại Việt Nam, thiết lập nền móng vững chắc cho các nghiên cứu và ứng dụng công nghệ cao trong tương lai.

Những đóng góp cụ thể và nổi bật của luận án bao gồm:

  1. Thiết lập khả năng chế tạo vật liệu đa dạng cho laser ngẫu nhiên: Chế tạo thành công và có hệ thống các dạng vật liệu ZnO (viên nén, màng mỏng bằng Sol-gel và phún xạ, bột nano bằng hóa-vi sóng và thủy phân) phù hợp cho việc phát bức xạ laser ngẫu nhiên vùng UV (380-390 nm), cung cấp một nền tảng vật liệu linh hoạt cho nghiên cứu và ứng dụng.
  2. Đổi mới trong hạ tầng thực nghiệm quốc gia: Lần đầu tiên tại Việt Nam, luận án đã "ghi nhận và khảo sát bức xạ laser ngẫu nhiên trên ba hệ đo khác nhau trong đó có một hệ quang phổ laser tự xây dựng," chứng minh năng lực thiết kế và vận hành các hệ đo quang phổ tiên tiến, mở ra kỷ nguyên mới cho nghiên cứu vật lý laser trong nước.
  3. Làm sáng tỏ cơ chế vật lý của laser ngẫu nhiên ZnO: Cung cấp "bức tranh về cơ chế hoạt động của laser ngẫu nhiên," bao gồm sự phân biệt rõ ràng giữa tán xạ exciton-exciton và plasma điện tử-lỗ trống (EHP) dưới các chế độ kích thích khác nhau, góp phần vào sự hiểu biết toàn cầu về hiện tượng này.
  4. Minh chứng thực nghiệm cho định xứ Anderson quang học: Các phát hiện về sự xuất hiện của "rất nhiều đỉnh hẹp nhô lên trong phổ bức xạ" (độ rộng < 0,3 nm) và tính cục bộ của các buồng cộng hưởng ngẫu nhiên đã cung cấp bằng chứng thực nghiệm mạnh mẽ cho lý thuyết định xứ Anderson của photon trong môi trường bất trật tự ZnO.
  5. Xác định các thông số then chốt ảnh hưởng đến hoạt động laser: Khảo sát chi tiết sự phụ thuộc của ngưỡng phát laser, độ hẹp phổ, và tính chất không gian của bức xạ vào các thông số vật liệu (hình thái, kích thước hạt) và điều kiện kích thích (cường độ bơm, diện tích kích thích), giúp tối ưu hóa thiết kế vật liệu và linh kiện.
  6. Mở ra các tiềm năng ứng dụng đột phá: Khẳng định tiềm năng của laser ngẫu nhiên ZnO trong việc phát triển các nguồn sáng UV hiệu suất cao, cảm biến độ nhạy lớn, và các linh kiện quang học tích hợp thế hệ mới, có tác động đáng kể đến các ngành công nghiệp quang điện tử, y tế, môi trường và an ninh.

Luận án này không chỉ đơn thuần là một nghiên cứu, mà còn đại diện cho một bước tiến paradigm trong cách tiếp cận vật lý laser tại Việt Nam. Nó chuyển đổi quan điểm về môi trường bất trật tự từ một trở ngại thành một cơ hội, chứng tỏ rằng sự ngẫu nhiên có thể được khai thác để tạo ra các thiết bị laser hiệu quả và linh hoạt.

Công trình này đã mở ra 3+ luồng nghiên cứu mới cụ thể:

  1. Nghiên cứu chuyên sâu về các dạng cấu trúc nano ZnO khác và các vật liệu bán dẫn vùng cấm rộng khác cho laser ngẫu nhiên.
  2. Phát triển mô hình lý thuyết và phương pháp mô phỏng định lượng để kiểm soát và thiết kế laser ngẫu nhiên.
  3. Thực hiện các ứng dụng thực tế và tích hợp laser ngẫu nhiên vào các hệ thống quang điện tử tiên tiến.

Với tầm quan trọng quốc tế của các phát hiện được khẳng định qua sự so sánh với các nghiên cứu của Letokhov [51], Cao [27], Ozgur [73] và Bagnall [15], luận án này đã đóng góp vào kho tri thức toàn cầu và định vị Việt Nam như một chủ thể tích cực trong lĩnh vực vật lý laser. Di sản của luận án sẽ được đo lường không chỉ bằng số lượng trích dẫn học thuật tiềm năng mà còn bằng khả năng thúc đẩy các đổi mới công nghệ và tạo ra tác động kinh tế-xã hội cụ thể trong dài hạn.
