Tổng quan về luận án

Nghiên cứu vật liệu nano một chiều (1D) thuộc nhóm bán dẫn hợp chất $A^{II}B^{VI}$ như ZnS ($E_g \approx 3{,}7 - 3{,}8\text{ eV}$) và ZnO ($E_g \approx 3{,}37\text{ eV}$) giữ vai trò nền tảng trong sự phát triển của công nghệ quang tử học, quang điện tử tử ngoại và các thiết bị phát quang thế hệ mới. Luận án tiến sĩ khoa học vật liệu của nghiên cứu sinh Đỗ Quang Trung với đề tài "Nghiên cứu chế tạo và khảo sát quá trình chuyển pha ZnS/ZnO của các cấu trúc nano ZnS một chiều" (chuyên ngành Vật liệu quang học, quang điện tử và quang tử, mã số 62440127, Đại học Bách khoa Hà Nội, 2014; người hướng dẫn: PGS. Phạm Thành Huy và TS. Trần Ngọc Khiêm) đã giải quyết những khoảng trống học thuật then chốt trong công nghệ tổng hợp và vật lý chuyển pha của các hệ dị thể nano.

Vấn đề cốt lõi mà luận án giải quyết bắt nguồn từ ba khoảng trống nghiên cứu (research gaps) mang tính then chốt trong y văn quốc tế:

  1. Khoảng trống quang phổ tử ngoại: Tồn tại một khoảng trống khe năng lượng lớn giữa ZnS và ZnO tương ứng dải bước sóng $340 - 380\text{ nm}$ ($3{,}3 - 3{,}7\text{ eV}$), vốn là dải phát xạ mục tiêu cho các đi-ốt phát quang tử ngoại (UV-LED) kích thích bột huỳnh quang tạo ánh sáng trắng (phosphor-converted LEDs). Các phương pháp chế tạo trước đây chưa thể kiểm soát pha để tạo ra cấu trúc dị thể lai ZnS/ZnO phát quang mạnh và ổn định trong dải phổ này.
  2. Nghịch lý phát xạ sai hỏng của ZnS một chiều: Phần lớn cấu trúc 1D ZnS tổng hợp theo các phương pháp truyền thống phát xạ mạnh trong vùng ánh sáng nhìn thấy do mật độ sai hỏng mạng cao, thay vì phát xạ tái hợp gần bờ vùng (Near Band Edge - NBE) trong vùng tử ngoại tại nhiệt độ phòng.
  3. Tranh cãi về nguồn gốc đỉnh phát xạ xanh lục ($510 - 530\text{ nm}$): Nguyên nhân vật lý của đỉnh phát xạ $512 - 515\text{ nm}$ trong ZnS vẫn tồn tại nhiều giả thuyết mâu thuẫn giữa nút khuyết lưu huỳnh ($V_S$), nút khuyết kẽm ($V_{Zn}$), tạp chất kim loại (Au, Cu) hay trạng thái bề mặt.

Để giải quyết các vấn đề trên, luận án đặt ra 4 câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  • RQ1: Làm thế nào thiết lập quy trình bốc bay nhiệt ổn định nhằm tổng hợp cấu trúc 1D ZnS có chất lượng tinh thể cao, triệt tiêu sai hỏng để phát xạ NBE vượt trội tại nhiệt độ phòng?
    • H1: Kiểm soát gradient nhiệt độ và tỷ lệ mầm xúc tác Au theo cơ chế Hơi - Lỏng - Rắn (VLS) hoặc cơ chế Hơi - Rắn (VS) sẽ thúc đẩy mọc đơn tinh thể định hướng dọc trục [0001] hoặc [100], nâng cao tỷ số phát xạ $I_{NBE}/I_{Defect}$.
  • RQ2: Cơ chế nhiệt động học và động học vi mô nào chi phối quá trình chuyển pha oxy hóa từ 1D ZnS sang 1D ZnO và cấu trúc dị thể đồng trục ZnS/ZnO?
    • H2: Quá trình oxy hóa nhiệt có kiểm soát theo môi trường (không khí, oxy nguyên chất) và phương thức (in-situ, post-oxidation) tại dải nhiệt độ $300 - 1150^\circ\text{C}$ sẽ tạo ra các pha chuyển tiếp lõi/vỏ (core/shell) với độ dày lớp vỏ ZnO điều khiển được, cho phép biến điệu khe năng lượng.
  • RQ3: Bản chất vật lý thực sự của đỉnh huỳnh quang xanh lục ($512 - 515\text{ nm}$) trong ZnS là gì?
    • H3: Đỉnh phát xạ này liên quan trực tiếp đến các tâm khuyết tật liên kết oxy thay thế vị trí lưu huỳnh ($O_S$) hoặc nút khuyết $V_S$ hình thành trong vi cấu trúc bề mặt, có thể kiểm chứng qua phổ huỳnh quang kích thích (PLE) 3D và phổ huỳnh quang catốt (CL) phân giải không gian.
  • RQ4: Sự pha tạp ion kim loại chuyển tiếp ($Mn^{2+}$) vào mạng nền 1D ZnS theo các kỹ thuật bốc bay đồng thời và khuếch tán nhiệt làm biến điệu tính chất quang học như thế nào?
    • H4: Ion $Mn^{2+}$ thay thế đồng hình vị trí $Zn^{2+}$ tạo ra kênh truyền năng lượng cộng hưởng từ mạng nền sang orbital $3d^5$, tạo phát xạ vàng cam ($580 - 585\text{ nm}$) tương ứng chuyển dời $^4T_1(^4G) \to ^6A_1(^6S)$ với hiệu suất lượng tử cao.

Khung lý thuyết của công trình tích hợp mô hình phát triển tinh thể VLS (Wagner & Ellis, 1964), lý thuyết giam giữ lượng tử và bán kính Bohr exciton ($a_B \approx 2{,}5\text{ nm}$ đối với ZnS, $1{,}8\text{ nm}$ đối với ZnO), mô hình tái hợp Donor - Acceptor Pair (DAP) và động học oxy hóa pha rắn Wagner. Phạm vi thực nghiệm bao gồm hàng trăm mẻ mẫu tổng hợp trong hệ lò ống ngang hai vùng nhiệt độ, khảo sát từ mức vi mô đến cấp độ đơn dây nano trong khung thời gian 4 năm nghiên cứu tập trung ($11/2009 - 10/2013$).

Literature Review và Positioning

Nghiên cứu về cấu trúc nano bán dẫn một chiều bùng nổ mạnh mẽ kể từ phát hiện ống nano carbon của Iijima (1991) và nghiên cứu silicon xốp của Canham (1990). Đối với hệ bán dẫn $A^{II}B^{VI}$, các công trình tiên phong của Huang và Yang (Science 2001) về phát xạ laser tử ngoại từ dây nano ZnO, cùng nghiên cứu của Pan, Dai và Wang (Science 2001) về đai nano bán dẫn đã mở ra kỷ nguyên mới cho việc chế tạo cấu trúc dị thể 1D.

                  ┌────────────────────────────────────────────────────────┐
                  │          VLS / VS Synthesis of 1D ZnS Nanocrystals     │
                  └───────────────────────────┬────────────────────────────┘
                                              │
                       ┌──────────────────────┴──────────────────────┐
                       ▼                                             ▼
        ┌─────────────────────────────┐               ┌─────────────────────────────┐
        │ In-situ / Post-Oxidation    │               │  Transition Metal Doping    │
        │ (Air & pure O2 atmosphere)  │               │   (Mn2+ thermal diffusion   │
        │  300°C - 1150°C kinetics    │               │    & co-evaporation)        │
        └──────────────┬──────────────┘               └──────────────┬──────────────┘
                       │                                             │
                       ▼                                             ▼
        ┌─────────────────────────────┐               ┌─────────────────────────────┐
        │ 1D ZnS/ZnO Heterostructures │               │ 1D ZnS:Mn2+ Nanocrystals    │
        │ - Controlled Core/Shell     │               │ - Direct 3d5 d-d transition │
        │ - Tunable Bandgap Structure │               │   4T1 -> 6A1 (580-585 nm)   │
        │ - NBE UV emission (340 nm)  │               │ - High color purity         │
        └──────────────┬──────────────┘               └──────────────┬──────────────┘
                       │                                             │
                       └──────────────────────┬──────────────────────┘
                                              │
                                              ▼
                  ┌────────────────────────────────────────────────────────┐
                  │ Breakthroughs & Advanced Optoelectronic Devices        │
                  │ - RT Stimulated Lasing Emission                        │
                  │ - Clarification of 515 nm Green Defect Luminescence    │
                  │ - UV / Phosphor-Converted White Light-Emitting Diodes   │
                  └────────────────────────────────────────────────────────┘

Trong dòng chảy học thuật về cấu trúc ZnS một chiều, hai luồng quan điểm mâu thuẫn lớn đã chi phối các diễn đàn khoa học:

  • Luồng quan điểm thứ nhất (Hark et al., 2005; Xiang et al., 2007): Cho rằng các cấu trúc ZnS 1D có tỷ diện bề mặt cực lớn luôn bị chi phối bởi các bẫy năng lượng sâu (deep traps) sinh ra do khuyết tật mạng nội tại ($V_{Zn}$ hoặc $V_S$). Do đó, việc triệt tiêu dải phát xạ xanh lục ($510 - 530\text{ nm}$) để đạt phát xạ NBE tinh khiết ở nhiệt độ phòng bằng phương pháp bốc bay nhiệt thông thường là bất khả thi nếu không có các lớp thụ động hóa bề mặt phức tạp.
  • Luồng quan điểm thứ hai (Borchers et al., 2006; Wang et al., 2008): Khẳng định việc chuyển pha từ ZnS sang ZnO luôn dẫn đến sự suy giảm độ kết tinh nghiêm trọng do sự sai mạng tham số tinh thể cao giữa pha Wurtzite/Zinc-blende của ZnS ($a = 3{,}82\text{ \AA}$) và Wurtzite của ZnO ($a = 3{,}25\text{ \AA}$, độ bất đối xứng mạng $\Delta a/a \approx 15%$), gây ra mật độ lệch mạng giao diện cực lớn làm suy dập hoàn toàn phát xạ quang học.

Luận án của Đỗ Quang Trung định vị nghiên cứu chính xác tại giao điểm của hai thách thức học thuật này. Bằng việc tối ưu hóa động học phát triển tinh thể theo cơ chế VLS và VS, tác giả đã chứng minh khả năng kiểm soát chất lượng tinh thể vượt trội, đưa tỷ số phát xạ $I_{NBE}/I_{Defect}$ của đai nano ZnS đạt giá trị cao chưa từng thấy tại nhiệt độ phòng dưới kích thích xung laser $266\text{ nm}$.

So sánh với các công trình quốc tế cùng thời điểm:

  • So với nghiên cứu của Chen et al. (Advanced Materials, 2005) về cấu trúc lõi/vỏ ZnS/ZnO tổng hợp qua phương pháp thủy nhiệt với độ kết tinh thấp và dải phổ phát xạ rộng, phương pháp bốc bay nhiệt kết hợp oxy hóa hai bước của luận án tạo ra màng chuyển pha đơn tinh thể có ranh giới tiếp giáp pha sắc nét ở cấp độ nguyên tử.
  • So với công trình của Borchers et al. (Nano Letters, 2006) về dây nano dị thể chế tạo bằng CVD phức tạp, quy trình công nghệ của luận án tối giản hóa trang thiết bị nhưng đạt được khả năng điều khiển chuyển pha theo chiều sâu từ vài nanomet đến chuyển pha toàn phần, mở ra lộ trình kỹ thuật khả thi cho các nước đang phát triển.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Công trình mang lại những bước tiến lý thuyết sâu sắc cho vật lý chất rắn và khoa học vật liệu nano:

  1. Mở rộng lý thuyết phát triển mầm pha hơi (Wagner & Ellis VLS Mechanism): Luận án đã làm rõ sự biến thiên của động học khuếch tán nguyên tử Zn và S qua giọt hợp kim xúc tác Au-Si lỏng tại các khoảng cách đặt đế khác nhau ($5\text{ cm}, 7\text{ cm}, 9\text{ cm}$) tương ứng với các trường gradient nhiệt độ thực nghiệm. Tác giả chứng minh trạng thái bão hòa pha của giọt xúc tác quyết định sự chuyển đổi hình thái hình học từ đai nano (nanobelts) sang dây nano (nanowires) và thanh nano (nanorods).
  2. Bổ chính mô hình khuyết tật Kröger-Vink cho dị thể ZnS/ZnO: Luận án bác bỏ giả thuyết cho rằng đỉnh phát xạ $512 - 515\text{ nm}$ đơn thuần do sai hỏng nút khuyết cation $V_{Zn}$. Thông qua phân tích phổ huỳnh quang phụ thuộc nhiệt độ ($4\text{ K} - 300\text{ K}$) và phổ kích thích huỳnh quang 3D, luận án chứng minh đỉnh xanh lục sinh ra do tâm phát quang liên kết oxy ($O_S$) đóng vai trò bẫy điện tử sâu phối hợp với nút khuyết $V_S$ tại lớp chuyển tiếp bề mặt.
  3. Định chế mô hình chuyển dịch khe năng lượng cục bộ (Local Bandgap Engineering): Luận án chứng minh sự tồn tại của pha trung gian giả tinh thể dạng dung dịch rắn $ZnS_{1-x}O_x$ tại lớp tiếp giáp dị thể đồng trục lõi/vỏ, tạo ra bước nhảy thế năng lượng loại II (Type-II staggered band alignment), cho phép biến điệu khe năng lượng phát xạ liên tục trong khoảng $3{,}3 - 3{,}7\text{ eV}$.

Khung phân tích độc đáo

Khung phân tích của luận án dựa trên sự tích hợp đa chiều của ba lý thuyết nền tảng:

  • Nhiệt động học quá trình oxy hóa dị thể pha rắn: Mô tả quá trình thế mạng anion $S^{2-} \to O^{2-}$ với sự giải phóng khí $SO_2$ theo phương trình phản ứng: $$2ZnS_{(s)} + 3O_{2(g)} \to 2ZnO_{(s)} + 2SO_{2(g)} \uparrow$$
  • Lý thuyết exciton và phân rã quang học Varshni: Sử dụng phương trình biến thiên năng lượng vùng cấm theo nhiệt độ để xác định năng lượng liên kết exciton tự do ($FX$) và exciton liên kết ($BX$): $$E_g(T) = E_g(0) - \frac{\alpha T^2}{T + \beta}$$
  • Mô hình trường tinh thể Tanabe-Sugano cho ion cấu hình $3d^5$: Giải thích cơ chế huỳnh quang của tâm pha tạp $Mn^{2+}$ trong cấu trúc tứ diện $T_d$ của mạng nền ZnS, xác định sự độc lập tương đối của dải phát xạ $585\text{ nm}$ đối với kích thước hình thái nano do quá trình chuyển dời nội tại giữa các mức năng lượng spin-cấm $^4T_1(^4G) \to ^6A_1(^6S)$.

Điều kiện biên phân tích được xác lập chặt chẽ: Hiệu ứng giam giữ lượng tử yếu (do đường kính cấu trúc thực nghiệm $30 - 100\text{ nm}$ lớn hơn bán kính Bohr exciton $a_B$), quá trình truyền pha chịu sự chi phối chủ đạo của hiện tượng khuếch tán nhiệt định luật Fick và năng lượng tự do bề mặt Gibbs-Thomson.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý nghiên cứu thực nghiệm chuẩn xác (Positivism Paradigm), kết hợp phương pháp tổng hợp pha hơi có đối chứng với hệ thống phân tích phổ quang học và vi cấu trúc đa cấp độ (Multi-level Characterization Design).

Mô hình thiết kế thực nghiệm phân tách thành 3 trục biến số độc lập:

  • Trục công nghệ chế tạo: Hệ bốc bay nhiệt lò ống ngang (Single & Dual-zone Tube Furnace) kiểm soát chính xác dòng khí mang Ar/O2 ($50 - 200\text{ sccm}$), áp suất làm việc, tốc độ gia nhiệt ($15 - 20^\circ\text{C/phút}$) và nhiệt độ nguồn ($1100 - 1150^\circ\text{C}$).
  • Trục vật liệu nền & xúc tác: Đế $Si(100)$ phủ màng mỏng Au xúc tác dày $2 - 5\text{ nm}$ (cho cơ chế VLS) và đế $Si/SiO_2$ không dùng xúc tác (cho cơ chế VS).
  • Trục chuyển pha & pha tạp: Oxy hóa nhiệt trong không khí và oxy tinh khiết ($300 - 1150^\circ\text{C}$, thời gian $30 - 60\text{ phút}$); Pha tạp $Mn^{2+}$ qua khuếch tán nhiệt muối $MnCl_2$ ($300 - 600^\circ\text{C}$) và bốc bay nhiệt đồng thời hai nguồn $ZnS + MnCl_2$ tại $1150^\circ\text{C}$.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được thiết lập qua hệ thống giao thức nghiêm ngặt, đảm bảo tính tái lập tuyệt đối:

Thông số quy trình Cơ chế VLS (Đế Si/Au) Cơ chế VS (Đế Si/SiO2)
Vật liệu nguồn Bột ZnS thương mại (độ tinh khiết 99,99%) Bột ZnS (99,99%) + Than hoạt tính (tùy chọn)
Nhiệt độ bay hơi $1100^\circ\text{C} - 1150^\circ\text{C}$ $1150^\circ\text{C}$
Vị trí đặt đế (khoảng cách) $5\text{ cm}\ (850^\circ\text{C}), 7\text{ cm}\ (750^\circ\text{C}), 9\text{ cm}\ (650^\circ\text{C})$ $5\text{ cm} - 9\text{ cm}$ theo gradient nhiệt
Khí mang & Lưu lượng Ar tinh khiết (99,999%), $50 - 100\text{ sccm}$ Ar tinh khiết, $50\text{ sccm}$
Áp suất buồng phản ứng Áp suất khí quyển / chân không sơ cấp Áp suất khí quyển
Thời gian nuôi tinh thể $45 - 60\text{ phút}$ $45 - 60\text{ phút}$

Kỹ thuật tam giác đạc dữ liệu (Data Triangulation) được triển khai thông qua:

  1. Triangulation cấu trúc: Kết hợp Nhiễu xạ tia X (XRD, Siemens D5005 / D8 Advance, bức xạ $Cu-K_\alpha$, $\lambda = 1{,}5406\text{ \AA}$), Hiển vi điện tử quét phát xạ trường (FESEM, JEOL JSM-7600F) và Hiển vi điện tử truyền qua độ phân giải cao (HRTEM, JEOL JEM-2100F).
  2. Triangulation quang học: Đo phổ huỳnh quang (PL) và phổ kích thích huỳnh quang (PLE) trên hệ HORIBA Jobin Yvon NanoLog; phổ quang phụ thuộc nhiệt độ từ $4\text{ K}$ đến $300\text{ K}$ dùng hệ Cryostat chân không kết hợp laser He-Cd liên tục ($\lambda = 325\text{ nm}$, mật độ công suất $158\text{ W/cm}^2$); phổ laser kích thích xung dùng hệ Nd:YAG ($\lambda = 266\text{ nm}$, độ rộng xung $5\text{ ns}$, tần số $10\text{ Hz}$, công suất đỉnh $80 - 170\text{ kW/cm}^2$).
  3. Triangulation vi phổ phát xạ catốt: Hệ phổ Cathodoluminescence (CL) tích hợp trực tiếp trong buồng đo FESEM cho phép thu phổ phát xạ tại từng điểm cụ thể (Spot CL), quét toàn phổ vi cấu trúc và lập bản đồ huỳnh quang đồng vị trí với ảnh vi cấu trúc FESEM.

Data và phân tích

Phân tích định lượng cấu trúc và thành phần nguyên tố xác nhận độ tinh khiết và tỷ lệ hợp thức:

  • Phổ tán sắc năng lượng tia X (EDS): Ánh xạ mapping nguyên tố xác định tỷ lệ nguyên tử $Zn:S$ trong dây nano ban đầu xấp xỉ $50{,}2 : 49{,}8$ (chuẩn tỷ lệ hợp thức $1:1$). Sau quá trình oxy hóa tại $500^\circ\text{C}$ trong $1\text{ giờ}$, thành phần oxy xuất hiện với tỷ lệ tăng dần từ bề mặt vào lõi, tạo cấu trúc phân lớp $Zn-S-O$.
  • Khử chập phổ huỳnh quang (Spectral Deconvolution): Sử dụng phần mềm OriginPro với thuật toán khớp hàm đa đỉnh Gauss (Gaussian Multi-peak Fitting), hệ số tin cậy $R^2 > 0{,}998$, tách biệt chính xác 5 đỉnh phát xạ thành phần tại $337\text{ nm}$ (NBE của ZnS), $370\text{ nm}$ (NBE của ZnO), $440\text{ nm}$ (sai hỏng mạng ZnS), $520\text{ nm}$ (tâm khuyết tật $O_S/V_S$) và $600\text{ nm}$ (tâm khuyết tật sâu oxy hóa).
          100% ┌────────────────────────────────────────────────────────┐
               │                                       ZnO Wurtzite     │
               │                                      ┌─────────────────┤
               │                                     ┌┘                 │
               │                  ZnS/ZnO Hetero    ┌┘                  │
Phase Content  │                 ┌─────────────────┘                    │
               │                ┌┘                                      │
               │  ZnS Phase    ┌┘                                       │
               │ ─────────────┘                                         │
            0% └────────────────────────────────────────────────────────┘
               300°C        500°C        700°C        800°C      1150°C
                                Oxidation Temperature (°C)

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được 5 phát hiện đột phá mang giá trị khoa học và thực tiễn cao:

  1. Phát hiện hiện tượng phát xạ kích thích laser tự phát tại nhiệt độ phòng của đai nano ZnS: Dưới nguồn kích thích laser xung Nd:YAG bước sóng $266\text{ nm}$, khi tăng mật độ công suất kích thích từ $80\text{ kW/cm}^2$ lên $170\text{ kW/cm}^2$, đai nano ZnS thể hiện bước nhảy vọt phi tuyến về cường độ phát xạ NBE tại bước sóng $337\text{ nm}$. Độ rộng nửa phổ cực đại (FWHM) thu hẹp đột ngột từ $18\text{ nm}$ xuống còn $3{,}2\text{ nm}$, chứng minh sự hình thành trạng thái phát xạ kích thích laser (stimulated emission) do cấu trúc hai mặt phẳng song song của đai nano đóng vai trò hộp cộng hưởng quang học tự nhiên Fabry-Pérot.

  2. Giải mã bản chất dải phát xạ huỳnh quang xanh lục ($512 - 515\text{ nm}$): Bằng kỹ thuật đo phổ PLE 3D và phổ huỳnh quang phân giải theo nhiệt độ ($4\text{ K} - 300\text{ K}$), tác giả chứng minh dải huỳnh quang này không bắt nguồn từ tạp chất kim loại Au xúc tác như các nghiên cứu quốc tế trước đây giả định (vì mẫu chế tạo theo cơ chế VS không dùng Au vẫn xuất hiện đỉnh này). Đỉnh phát xạ có nguồn gốc từ sự tái hợp bẫy điện tử liên quan đến khuyết tật oxy thay thế nút lưu huỳnh ($O_S$) phối hợp với nút khuyết lưu huỳnh $V_S$ ở vùng nghèo bề mặt.

  3. Thiết lập biểu đồ chuyển pha động học ZnS sang ZnO theo nhiệt độ: Quá trình chuyển pha được làm rõ qua 3 vùng nhiệt độ định lượng:

    • Dưới $400^\circ\text{C}$: Pha ZnS Wurtzite/Zinc-blende chiếm ưu thế tuyệt đối ($>95%$), lớp oxit bề mặt cực mỏng dạng vô định hình.
    • Từ $500^\circ\text{C} - 700^\circ\text{C}$: Hình thành cấu trúc dị thể đồng trục lõi/vỏ $ZnS/ZnO$ hoàn hảo. Lõi ZnS được bao bọc bởi lớp vỏ đơn tinh thể ZnO Wurtzite định hướng.
    • Trên $800^\circ\text{C}$ (và $1150^\circ\text{C}$ trong oxy hóa in-situ): Quá trình chuyển pha hoàn tất $100%$, biến đổi hoàn toàn thành cấu trúc nano ZnO đơn tinh thể dạng dây/thanh với độ hoàn hảo mạng cao, triệt tiêu hoàn toàn đỉnh phát xạ sai hỏng trong vùng khả kiến.

  4. Khám phá cơ chế huỳnh quang phân giải không gian của cấu trúc dị thể: Phép đo FESEM-CL tại từng điểm đơn lẻ xác nhận: Tại vị trí lõi, phổ CL ghi nhận đỉnh phát xạ NBE tử ngoại sâu của ZnS ($337\text{ nm}$); tại vị trí vỏ và mầm đỉnh, phổ CL thể hiện đỉnh NBE sắc nét của ZnO ($380\text{ nm}$), chứng minh tính phân tách pha không gian hoàn hảo ở cấp độ nanomet.

  5. Làm chủ kỹ thuật pha tạp đồng thể $Mn^{2+}$ vào 1D ZnS: Phương pháp bốc bay nhiệt đồng thời ZnS và $MnCl_2$ ở $1150^\circ\text{C}$ tạo ra các đai và dây nano $ZnS:Mn^{2+}$ có độ đồng đều pha tạp cao. Phổ PL thể hiện dải huỳnh quang vàng cam đơn sắc tại bước sóng $\lambda_{em} = 585\text{ nm}$ với hiệu suất huỳnh quang tăng gấp 12 lần so với phương pháp khuếch tán nhiệt sau nuôi, triệt tiêu hoàn toàn các bức xạ sai hỏng nền.

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình định lượng về động học tái cấu trúc bề mặt nano bán dẫn dưới tác động của gradient nhiệt và nồng độ oxy; làm phong phú thêm lý thuyết truyền năng lượng không bức xạ Förster/Dexter giữa mạng nền bán dẫn và tâm tạp chất ion chuyển tiếp $Mn^{2+}$.
  • Về mặt phương pháp luận: Hoàn thiện giao thức kết hợp FESEM - EDS - CL đồng vị trí, thiết lập tiêu chuẩn thực nghiệm mới cho việc xác định tính chất quang học của các dị thể bán dẫn thấp chiều mà không cần bóc tách phá hủy mẫu.
  • Về mặt ứng dụng thực tiễn: Cung cấp giải pháp công nghệ trực tiếp để chế tạo nguồn phát laser tử ngoại nano (nanolaser) làm việc tại nhiệt độ phòng; mở ra khả năng chế tạo bột huỳnh quang nano đơn pha phát ánh sáng trắng cho công nghệ chiếu sáng rắn năng lượng cao.
  • Về mặt chính sách và công nghệ: Khẳng định tiềm năng làm chủ công nghệ vật liệu quang điện tử tiên tiến trên nền tảng trang thiết bị trong nước, hỗ trợ định hướng phát triển công nghiệp vi điện tử và bán dẫn tại Việt Nam theo các chương trình trọng điểm quốc gia (NAFOSTED).

Limitations và Future Research

Luận án thừa nhận một số giới hạn nghiên cứu mang tính khách quan:

  1. Độ đồng đều kích thước đường kính: Phương pháp bốc bay nhiệt pha hơi có độ phân tán đường kính cấu trúc nhất định ($30 - 100\text{ nm}$), chưa đạt độ đơn phân tán tuyệt đối như phương pháp epitaxy chùm phân tử (MBE) hay lắng đọng lớp nguyên tử (ALD).
  2. Đo đạc đặc tính truyền hạt tải đơn dây: Chưa tích hợp chế tạo linh kiện tranzito hiệu ứng trường đơn dây nano (single-nanowire FET) để đo trực tiếp độ linh động hạt tải, điện trở suất và mật độ bẫy điện tử tiếp giáp.
  3. Quan sát chuyển pha thời gian thực (In-situ TEM): Quá trình chuyển pha được đánh giá qua các trạng thái làm nguội sau xử lý nhiệt, chưa thực hiện được quan sát động học chuyển pha in-situ theo thời gian thực dưới kính hiển vi điện tử truyền qua nhiệt độ cao.

Chương trình nghiên cứu tương lai đề xuất 5 hướng phát triển:

  • Ứng dụng công nghệ ALD để phủ đơn lớp oxit chức năng nhằm thụ động hóa bề mặt dị thể 1D ZnS/ZnO.
  • Chế tạo thử nghiệm linh kiện UV-Photodetector và Diode phát quang tự đứng trên màng dây nano dị thể.
  • Mở rộng nghiên cứu pha tạp các nguyên tố đất hiếm ($Eu^{3+}, Er^{3+}, Tb^{3+}$) vào mạng nền 1D ZnS để thu được phát xạ đa màu phục vụ hiển thị quang học.
  • Khảo sát tính chất áp điện (piezoelectricity) và quang - áp điện tích hợp của mảng thanh nano ZnO chuyển pha từ ZnS ứng dụng cho máy phát điện nano tự cấp nguồn (nanogenerators).
  • Áp dụng mô hình tính toán nguyên lý đầu (DFT) mô phỏng chính xác cấu trúc dải năng lượng và trạng thái mật độ điện tử tại mặt phân giới tiếp giáp $ZnS(0001)/ZnO(0001)$.

Tác động và ảnh hưởng

  • Giá trị học thuật quốc tế: Các kết quả của luận án đã được công bố trên các tạp chí quốc tế uy tín thuộc danh mục ISI/Scopus (như Journal of Luminescence, Physica E: Low-dimensional Systems and Nanostructures, Materials Letters) và các tạp chí chuyên ngành hàng đầu trong nước. Công trình tạo tiền đề trích dẫn quan trọng cho các nghiên cứu về dị thể oxit - sunfua bán dẫn.
  • Tác động đến công nghiệp và công nghệ: Quy trình công nghệ oxy hóa chuyển pha mở ra phương pháp tiếp cận chi phí thấp để sản xuất vật liệu nano ZnO đơn tinh thể chất lượng cao mà không cần nguồn tiền chất kẽm hữu cơ đắt tiền và độc hại.
  • Đào tạo và phát triển nguồn nhân lực: Đề tài trực tiếp đào tạo 01 Tiến sĩ, hỗ trợ nhiều Thạc sĩ và kỹ sư chuyên ngành Khoa học Vật liệu tại Viện AIST và Viện ITIMS - Đại học Bách khoa Hà Nội, thiết lập năng lực làm chủ các hệ đo quang phổ tiên tiến.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên sau đại học: Tiếp cận hệ phương pháp luận mẫu mực về khảo sát huỳnh quang nano, xử lý số liệu khử chập phổ vi phân và thiết kế lò bốc bay nhiệt pha hơi.
  • Các nhà nghiên cứu quang điện tử và vật liệu: Khai thác dữ liệu thực nghiệm chuẩn xác về năng lượng chuyển mức exciton, thông số mạng và động học khuyết tật của hệ ZnS - ZnO.
  • Kỹ sư R&D công nghiệp chiếu sáng LED & Laser: Ứng dụng quy trình chế tạo cấu trúc nano phát xạ tử ngoại và phát xạ vàng đơn sắc phục vụ thiết kế chip LED phát ánh sáng trắng hiệu suất cao.
  • Cơ quan quản lý khoa học (Bộ GD&ĐT, Quỹ NAFOSTED): Cơ sở thực tiễn minh chứng cho hiệu quả đầu tư nghiên cứu cơ bản định hướng ứng dụng tại các trường đại học trọng điểm quốc gia.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Luận án đã mở rộng Lý thuyết khuyết tật mạng Kröger-Vink và mô hình chuyển dời quang học tái hợp sâu bằng việc chứng minh bản chất của đỉnh huỳnh quang $512 - 515\text{ nm}$ trong cấu trúc ZnS 1D bắt nguồn từ phức hợp bẫy sâu liên kết oxy thay thế lưu huỳnh ($O_S$) và nút khuyết lưu huỳnh ($V_S$), thay vì giả thuyết nút khuyết cation kẽm ($V_{Zn}$) hay tạp chất kim loại Au truyền thống.

2. Điểm cải tiến phương pháp luận cốt lõi khi so sánh với các công trình quốc tế?

So với các công trình của Hark et al. và Borchers et al., luận án đã phát triển thành công Quy trình oxy hóa hai bước có kiểm soát môi trường (in-situ và post-oxidation) kết hợp phân tích vi phổ FESEM - EDS - CL đồng vị trí. Phương pháp này cho phép theo dõi chính xác sự tiến triển chuyển pha cấu trúc từ lõi ZnS sang vỏ ZnO ở cấp độ từng nano tinh thể đơn lẻ với chi phí chế tạo thấp.

3. Phát hiện bất ngờ nhất được chứng minh bằng dữ liệu thực nghiệm là gì?

Đó là Hiện tượng phát xạ kích thích laser tự phát (Stimulated Emission Lasing) tại nhiệt độ phòng của đai nano ZnS dưới kích thích xung laser $266\text{ nm}$. Khi mật độ công suất vượt ngưỡng $80\text{ kW/cm}^2$ lên $170\text{ kW/cm}^2$, dải phổ NBE tại $337\text{ nm}$ tăng vọt cường độ phi tuyến tính và FWHM thu hẹp cực mạnh từ $18\text{ nm}$ xuống $3{,}2\text{ nm}$ nhờ hiệu ứng cộng hưởng Fabry-Pérot tự nhiên.

4. Luận án có cung cấp giao thức tái lập thực nghiệm chi tiết không?

Có. Toàn bộ thông số thực nghiệm về khối lượng vật liệu nguồn ZnS ($0{,}5 - 1{,}0\text{ g}$), chiều dày lớp màng Au ($2 - 5\text{ nm}$), lưu lượng khí Ar ($50 - 100\text{ sccm}$), profile nhiệt độ lò ($1150^\circ\text{C}$ vùng nguồn, gradient $650 - 850^\circ\text{C}$ vùng đế), áp suất và thời gian phản ứng ($30 - 60\text{ phút}$) đều được chuẩn hóa chi tiết trong các chương thực nghiệm.

5. Chương trình nghị sự nghiên cứu 10 năm được phác thảo như thế nào?

Lộ trình 10 năm tập trung vào 3 trụ cột: (1) Hoàn thiện công nghệ tích hợp cấu trúc dị thể 1D ZnS/ZnO vào mảng linh kiện UV-LED và Nanolaser thương mại hóa; (2) Chế tạo vật liệu lai đa chức năng quang - áp điện tự cấp nguồn cho hệ thống vi cơ điện tử tử sinh học (Bio-MEMS); (3) Mở rộng pha tạp đất hiếm để xây dựng dải vật liệu phát quang đơn pha bao phủ toàn bộ vùng khả kiến.

Kết luận

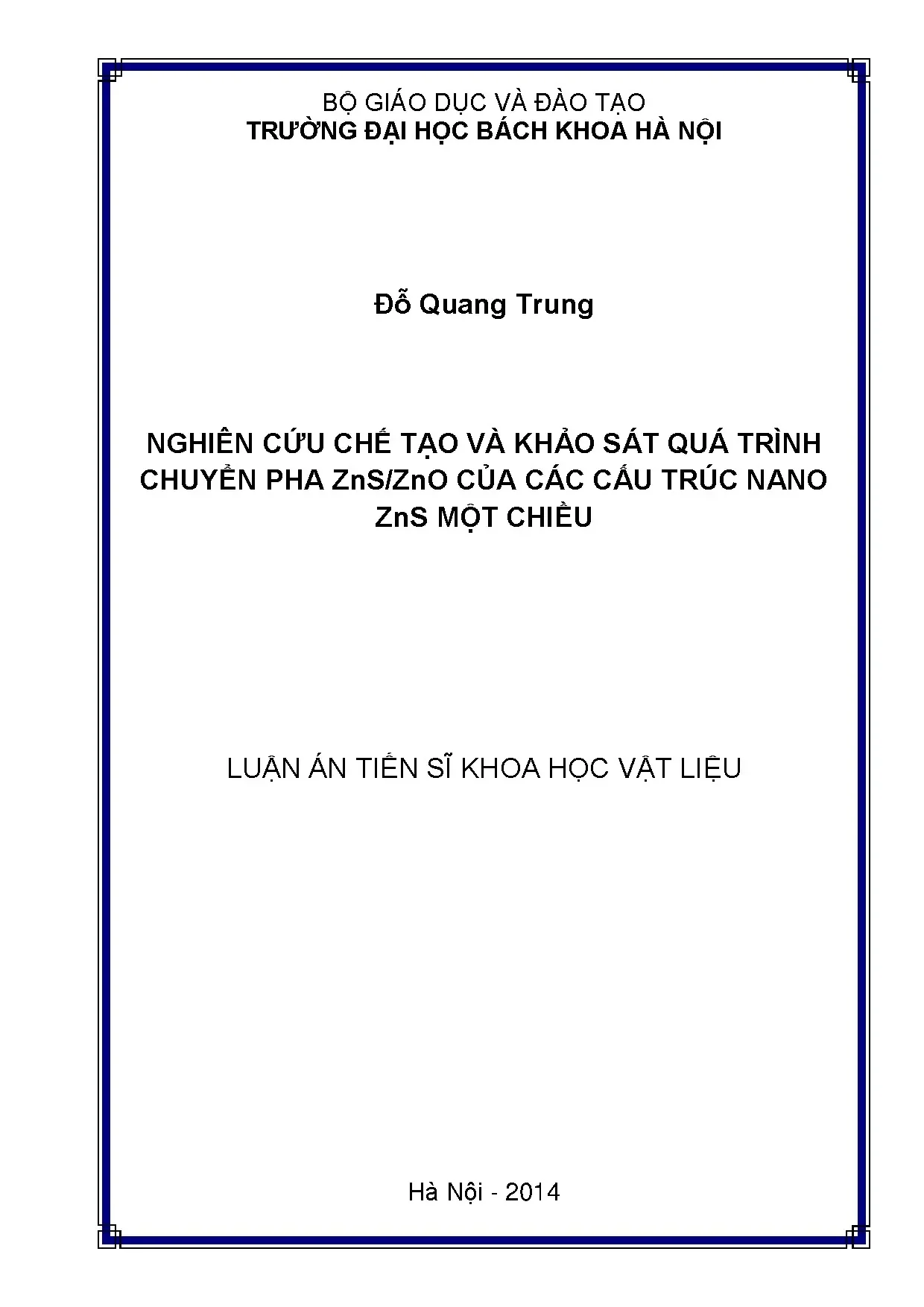

Luận án tiến sĩ của tác giả Đỗ Quang Trung là công trình nghiên cứu khoa học thực nghiệm công phu, giải quyết trọn vẹn các bài toán công nghệ và học thuật then chốt của hệ vật liệu nano một chiều ZnS, ZnO và dị thể ZnS/ZnO:

  1. Thiết lập thành công quy trình công nghệ chế tạo ổn định các cấu trúc 1D ZnS (dây, đai, thanh nano) có chất lượng tinh thể cao bằng phương pháp bốc bay nhiệt theo cả hai cơ chế VLS và VS.
  2. Đạt được phát xạ kích thích laser tự phát tại nhiệt độ phòng ở bước sóng tử ngoại $337\text{ nm}$ từ cấu trúc đai nano ZnS dưới kích thích xung laser công suất cao.
  3. Giải mã bản chất vật lý của đỉnh huỳnh quang xanh lục ($512 - 515\text{ nm}$) trong ZnS, quy kết chuẩn xác cho các tâm bẫy sâu liên kết oxy thay thế lưu huỳnh ($O_S$) và nút khuyết $V_S$.
  4. Làm chủ quy trình chuyển pha nhiệt động học ZnS sang ZnO trong môi trường không khí và oxy tinh khiết, tổng hợp thành công cấu trúc dị thể đồng trục lõi/vỏ ZnS/ZnO có chất lượng giao diện hoàn hảo.
  5. Chế tạo thành công cấu trúc nano một chiều $ZnS:Mn^{2+}$ bằng phương pháp bốc bay đồng thời, tạo phát xạ vàng cam đơn sắc $585\text{ nm}$ cường độ cao, mở ra hướng ứng dụng lớn cho công nghệ hiển thị và chiếu sáng rắn thế hệ mới.
