Tổng quan nhanh
- Chủ đề:
- 1. Công nghệ màn hình: Phát triển và thách thức năng lượng
- Số trang:
- 193 trang
- Chuyên ngành:
- Vật liệu polymer dẫn và ứng dụng trong chế tạo OLED
- Tác giả:
- Luan An
Tóm tắt nội dung luận án
I. Công nghệ màn hình Phát triển và thách thức năng lượng
Khoa học kỹ thuật thế kỷ XX phát triển vượt bậc nhờ vật liệu bán dẫn. Chúng mang lại công cụ tiện ích cho giao tiếp, lao động, học tập. Thiết bị điện tử kỹ thuật cao trở thành thiết yếu trong thế kỷ XXI. Ngành quang bán dẫn đóng vai trò quan trọng, tạo ra nguồn sáng theo ý muốn. Màn hiển thị là ví dụ điển hình, làm phong phú đời sống văn hóa cộng đồng. Các màn hình siêu lớn, tivi nhỏ gọn, điện thoại di động, đèn trang trí đều thể hiện sự quan trọng này. Xã hội phát triển đặt ra thách thức năng lượng toàn cầu nghiêm trọng. Nhu cầu cá nhân tăng cao, đòi hỏi thiết bị điện tử tiết kiệm năng lượng. Thiết bị cần hiệu quả "đầu ra" cao, kích thước "siêu" nhỏ, "siêu" mỏng. Mục tiêu là phục vụ nhu cầu cá nhân, đảm bảo an toàn năng lượng toàn cầu. Thiết bị hiển thị không ngoại lệ trong bối cảnh này.
1.1. Vai trò bán dẫn và tiến hóa màn hình
Vật liệu bán dẫn là nền tảng phát triển khoa học. Chúng tạo ra các dụng cụ điện tử "thông minh". Quang bán dẫn cho phép tạo nguồn sáng điều khiển được. Màn hình hiển thị là minh chứng rõ ràng nhất. Chúng giúp tương tác trực tiếp với người dùng. Các thiết bị hiển thị ban đầu cồng kềnh, độ phân giải thấp, đơn sắc, tiêu tốn nhiều năng lượng. Ví dụ là tivi đen trắng dùng đèn điện tử. Đến cuối thế kỷ XX, các thiết bị gọn nhẹ hơn ra đời. Tivi LCD và Plasma là bước tiến đáng kể. Chúng có nhiều màu, độ sáng, độ phân giải cao, ít tiêu tốn năng lượng.
1.2. Thách thức năng lượng và hiệu suất thiết bị
Vấn đề năng lượng toàn cầu ngày càng nghiêm trọng. Nhu cầu sử dụng năng lượng cá nhân tăng liên tục. Khoa học kỹ thuật phải tìm giải pháp. Các thiết bị điện tử cần ít năng lượng đầu vào hơn. Đồng thời, chúng phải có hiệu quả đầu ra cao hơn. Hiệu suất tăng, kích thước giảm là yêu cầu chính. Thiết bị phải "siêu" nhỏ, "siêu" mỏng. Mục tiêu là phục vụ hiệu quả nhu cầu, bảo vệ năng lượng toàn cầu. Việc này áp dụng cho mọi thiết bị, bao gồm cả màn hình hiển thị.
II. Vật liệu bán dẫn Từ vô cơ đến hữu cơ polymer
Công nghệ vật liệu đóng vai trò then chốt cho sự phát triển khoa học kỹ thuật. Việc tìm ra và ứng dụng hai nguyên tố bán dẫn Si và Ge là nổi trội. Chúng là tiền đề cho công nghiệp bán dẫn, điện tử và tự động hóa. Polymer cũng mang lại sự đa dạng về chủng loại. Khả năng ứng dụng của polymer trong đời sống đã thay đổi bộ mặt khoa học kỹ thuật. Các nguyên tố vô cơ hữu hạn, việc tổng hợp vật liệu mới ngày càng khó khăn. Tìm kiếm tính chất và ứng dụng mới gặp bế tắc. Vật liệu polymer với số lượng chủng loại gần như vô hạn là giải pháp. Chúng ngày càng thâm nhập sâu vào các lĩnh vực khoa học kỹ thuật tiên tiến.
2.1. Hạn chế vật liệu vô cơ truyền thống
Vật liệu bán dẫn truyền thống thường là hợp chất vô cơ. Việc tổng hợp vật liệu mới từ nguyên tố vô cơ gặp nhiều giới hạn. Chúng có số lượng chủng loại hữu hạn. Quá trình chế tạo bán dẫn vô cơ thường phức tạp. Chi phí sản xuất cao cũng là một nhược điểm. Các khó khăn này cản trở sự phát triển tiếp theo. Giới khoa học cần tìm kiếm các lựa chọn thay thế. Các vật liệu mới phải khắc phục được những hạn chế này.
2.2. Sự trỗi dậy của polymer bán dẫn hữu cơ
Nhiều hợp chất hữu cơ đã được tổng hợp. Chúng có khả năng thay thế hiệu quả bán dẫn vô cơ. Polymer dẫn có chủng loại đa dạng, gần như vô hạn. Chúng có đặc thù riêng biệt như dễ dát mỏng, mềm dẻo, dễ chế tạo. Các nhà khoa học quan tâm đặc biệt đến polymer dẫn. Nghiên cứu tập trung vào ứng dụng polymer làm bán dẫn. Mục tiêu là thay thế bán dẫn vô cơ khó chế tạo, giá thành cao. Các nghiên cứu gần đây cho thấy polymer thâm nhập mạnh vào lĩnh vực bán dẫn. Các ứng dụng bao gồm OLED, màng hiển thị hữu cơ, solar cell, sensor, linh kiện transistor hữu cơ, mạch tích hợp hữu cơ. Polymer "kết hợp" hoặc "phân tử nhỏ" thể hiện tiềm năng ứng dụng cao.
III. OLED Ưu điểm vượt trội và tiềm năng ứng dụng lớn
Màn hình OLED (Organic Light Emitting Diode) có nhiều ưu điểm. Chúng vượt trội so với màn hình LCD. LCD là công nghệ tiên tiến nhất cuối thế kỷ XX. LCD gọn, nhẹ, ít tiêu hao năng lượng. Tuy nhiên, OLED mang lại hiệu suất cao hơn đáng kể. Công nghệ OLED giúp chế tạo màn hình mỏng hơn. Chúng hiển thị lượng màu nhiều hơn, độ phân giải cao hơn. Góc hiển thị của OLED cũng lớn hơn. Đặc biệt, OLED ít tiêu tốn năng lượng hơn. Tính "siêu mỏng" và "siêu dẻo" là lợi thế vượt trội. Những đặc điểm này tăng khả năng ứng dụng của OLED. Chúng sẽ phục vụ cho dụng cụ chiếu sáng, hiển thị trong tương lai gần.
3.1. So sánh OLED và công nghệ màn hình cũ
Màn hình OLED thể hiện sự vượt trội rõ rệt. So với LCD, OLED đạt hiệu suất cao hơn. Chúng giúp giảm đáng kể mức tiêu thụ năng lượng. Màn hình OLED có độ mỏng vượt trội, góp phần tạo ra thiết bị gọn nhẹ. Khả năng tái tạo màu của OLED phong phú hơn. Độ phân giải cao hơn mang lại hình ảnh sắc nét. Góc nhìn rộng giúp trải nghiệm tốt hơn từ nhiều vị trí. OLED loại bỏ đèn nền, giúp màn hình hiển thị màu đen sâu tuyệt đối.
3.2. Tiềm năng ứng dụng rộng rãi của OLED
Ưu điểm của OLED mở ra nhiều ứng dụng mới. Tính "siêu mỏng" cho phép tích hợp vào không gian hẹp. Tính "siêu dẻo" mở ra khái niệm màn hình uốn cong, gập lại. Điều này phù hợp với các thiết bị đeo tay, màn hình cuộn. OLED không chỉ dừng lại ở màn hình hiển thị. Chúng có tiềm năng trong solar cell, sensor. Các linh kiện transistor hữu cơ và mạch tích hợp hữu cơ cũng sử dụng vật liệu OLED. Đây là bước tiến quan trọng trong công nghệ điện tử hữu cơ.
IV. Triển vọng nghiên cứu chế tạo OLED tại Việt Nam
Việt Nam đang trên đà phát triển kinh tế. Công nghiệp điện tử và ứng dụng đang phát triển mạnh mẽ. Tuy nhiên, nền tảng công nghệ chế tạo linh kiện bán dẫn gần như dậm chân tại chỗ. Thiết bị công nghệ chế tạo linh kiện bán dẫn gốc vô cơ quá đắt tiền. Chi phí vận hành thiết bị cũng rất cao. Điều này khiến công nghệ bán dẫn trong nước khó phát triển. Các nghiên cứu cơ bản cho công nghệ bán dẫn tại các Trường Đại học, Viện Khoa học ở Việt Nam cũng gặp nhiều khó khăn.
4.1. Khó khăn công nghệ bán dẫn trong nước
Phát triển công nghiệp bán dẫn tại Việt Nam gặp trở ngại lớn. Thiết bị chế tạo linh kiện bán dẫn vô cơ có giá thành rất cao. Chi phí cho quá trình vận hành cũng là gánh nặng. Những yếu tố này hạn chế khả năng đầu tư. Chúng làm chậm sự phát triển của công nghệ bán dẫn nội địa. Nghiên cứu cơ bản tại các cơ sở khoa học cũng bị ảnh hưởng. Thiếu thiết bị và nguồn lực gây khó khăn cho các đề tài.
4.2. Cơ hội phát triển OLED với polymer dẫn
Polymer dẫn và ứng dụng đa dạng của chúng mang lại cơ hội. Lĩnh vực bán dẫn có thể lựa chọn polymer dẫn. Đây có thể là biện pháp thích hợp cho công nghệ bán dẫn ở Việt Nam. Việc nghiên cứu các polymer dẫn, khả năng chế tạo và ứng dụng chúng là cần thiết. Polymer cung cấp giải pháp thay thế hiệu quả. Chúng giúp vượt qua rào cản về chi phí và công nghệ. Việt Nam có thể tập trung vào phát triển OLED dựa trên polymer. Đây là hướng đi đầy tiềm năng cho công nghiệp điện tử trong nước.
Mục lục chi tiết luận án
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (193 trang)Nội dung chính
Tổng quan về luận án
Sự tiến hóa của vật lý chất rắn và quang điện tử học trong nửa sau thế kỷ XX đã định hình toàn bộ nền tảng công nghệ thông tin hiện đại. Trong bức tranh đó, các linh kiện hiển thị và phát quang đóng vai trò là giao diện tương tác cốt lõi giữa con người và hệ thống kỹ thuật số. Tuy nhiên, sự phụ thuộc vào các chất bán dẫn vô cơ truyền thống (như Si, Ge, hợp chất III-V) đang bộc lộ những rào cản mang tính cố hữu: quy trình chế tạo đơn tinh thể phức tạp, đòi hỏi phòng sạch cấp độ cao, chi phí thiết bị đắt đỏ và cấu trúc tinh thể cứng nhắc không tương thích với xu thế thiết bị uốn dẻo, siêu nhẹ và tiết kiệm năng lượng. "Sự phát triển vượt bậc của khoa học kỹ thuật trong thế kỷ XX có sự đóng góp to lớn của vật liệu bán dẫn... Tuy nhiên, cơ sở của sự phát triển vững mạnh phải dựa trên công nghệ chế tạo linh kiện bán dẫn thì gần như dậm chân tại chỗ do các thiết bị công nghệ chế tạo linh kiện bán dẫn gốc vô cơ quá đắt tiền và chi phí cho quá trình vận hành thiết bị quá cao". Trước thực trạng đó, vật liệu bán dẫn hữu cơ (organic semiconductors) – bao gồm polymer dẫn liên hợp và các phân tử nhỏ – đã tạo nên một cuộc cách mạng mang tính bước ngoặt, mở ra kỷ nguyên của công nghệ điốt phát quang hữu cơ (Organic Light Emitting Diode - OLED).
Khoảng trống nghiên cứu (Research Gap) lớn nhất tại thời điểm triển khai nghiên cứu là việc làm chủ đồng bộ công nghệ chế tạo màng mỏng đa lớp, cơ chế truyền dẫn hạt tải trong vật liệu hữu cơ lai vô cơ, và sự thay thế các điện cực kim loại công thoát thấp kém bền vững bằng các màng oxide dẫn điện trong suốt (Transparent Conducting Oxides - TCO). Nghiên cứu sinh Trần Quang Trung, dưới sự hướng dẫn của GS.TS. Lê Khắc Bình và PGS.TS. Nguyễn Năng Định tại Bộ môn Vật lý Chất rắn, Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia TP. Hồ Chí Minh (2007), đã thực hiện luận án tiến sĩ với đề tài "Nghiên cứu chế tạo OLED, khảo sát cấu trúc và các tính chất đặc trưng". Công trình không chỉ giải quyết bài toán khoa học nền tảng mà còn thiết lập một hệ thống thực nghiệm đồng bộ đầu tiên tại Việt Nam phục vụ chế tạo và phân tích quang điện tử hữu cơ.
Các câu hỏi nghiên cứu và giả thuyết khoa học của luận án được xác định rõ ràng:
- Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để chế tạo màng anốt và catốt dẫn điện trong suốt (ITO, AZO) có độ truyền qua cao ($>85%$), điện trở mặt thấp trên cả đế thủy tinh cứng và đế polymer dẻo (PET) ở nhiệt độ thấp?
- Câu hỏi nghiên cứu 2 (RQ2): Cấu trúc phân tử, cơ chế kích thích quang/điện và sự hình thành các chuẩn hạt (polaron, exciton) trong các màng polymer liên hợp (MEH-PPV), phân tử nhỏ (Alq3) và chất truyền lỗ trống (PVK) diễn ra như thế nào?
- Câu hỏi nghiên cứu 3 (RQ3): Việc kết hợp các hạt nano oxide kim loại vùng cấm rộng (nc-TiO2, nc-MoO3) vào màng polymer có cải thiện hiệu suất hấp thụ, phát quang và độ linh động của hạt tải hay không?
- Câu hỏi nghiên cứu 4 (RQ4): Có thể chế tạo thành công linh kiện OLED phát xạ trong suốt (TOLED) và OLED cấu hình đảo (OILED) nhằm loại bỏ catốt kim loại dễ bị oxy hóa, gia tăng độ bền môi trường hay không?
Tương ứng với các câu hỏi trên là các giả thuyết khoa học:
- Giả thuyết 1 (H1): Màng mỏng ZnO pha tạp Al (AZO) chế tạo bằng phương pháp phún xạ magnetron ở nhiệt độ thấp hoặc sol-gel có thể đạt các thông số quang - điện tương đương ITO thương mại và tương thích hoàn hảo trên đế dẻo PET.
- Giả thuyết 2 (H2): Bằng cách điều khiển khối lượng bốc bay chân không và độ dày màng hữu cơ, có thể tối ưu hóa điện thế ngưỡng và đường đặc trưng I-V, đạt hiệu suất phát quang cực đại trong vùng khả kiến.
- Giả thuyết 3 (H3): Cấu trúc tổ hợp lai hữu cơ - vô cơ (PVK+nc-TiO2, MEH-PPV+nc-TiO2, PVK+nc-MoO3) tạo nên các bẫy năng lượng và tăng cường phân tách/tái hợp exciton, làm tăng đáng kể cường độ huỳnh quang so với polymer thuần khiết.
- Giả thuyết 4 (H4): Cấu hình linh kiện TOLED và OILED sử dụng điện cực trong suốt hai mặt sẽ khắc phục hiện tượng suy giảm đặc tính do oxy hóa catốt kim loại trong môi trường không khí.
Khung lý thuyết của công trình dựa trên Thuyết vân đạo phân tử (LCAO-MO), lý thuyết cấu trúc vùng năng lượng của polymer liên hợp với sự phân tách mức HOMO-LUMO (năng lượng vùng cấm $E_g$ từ $1,5\text{ eV}$ đến $3,0\text{ eV}$), lý thuyết chuyển vận chuẩn hạt Polaron/Soliton và động học tái hợp Exciton Frenkel. Luận án mang lại đóng góp đột phá khi chế tạo thành công linh kiện OLED dẻo, trong suốt hai mặt (ITO/MEH-PPV/AZO), nâng cao tính ổn định của linh kiện và xây dựng thành công phòng thí nghiệm vật liệu bán dẫn hữu cơ tích hợp buồng chân không và buồng sạch glovebox tại Việt Nam.
Literature Review và Positioning
Lịch sử nghiên cứu vật liệu bán dẫn hữu cơ bắt đầu từ phát hiện mang tính cách mạng của Shirakawa (1977), cùng với Heeger và MacDiarmid (1977-1978), chứng minh rằng độ dẫn điện của polyacetylene (PA) có thể tăng lên hàng triệu lần (gấp 12 lần bậc độ lớn) khi được pha tạp hóa học bằng các tác nhân oxy hóa hoặc khử, chuyển từ chất điện môi sang trạng thái dẫn điện tựa kim loại. Bước đột phá ứng dụng phát quang diễn ra vào năm 1987 khi Tang và Van Slyke (Eastman Kodak) công bố linh kiện điốt phát quang hữu cơ hai lớp chế tạo bằng phương pháp bốc bay phân tử nhỏ trong chân không, sử dụng diamine nhân thơm làm lớp truyền lỗ trống (HTL) và Alq3 làm lớp phát quang đồng thời truyền electron (EML/ETL). Đến năm 1990, Burroughes và các cộng sự tại Đại học Cambridge đã công bố linh kiện phát quang đầu tiên sử dụng polymer liên hợp poly(p-phenylene vinylene) (PPV), chính thức khai sinh phân ngành quang điện tử polymer (polymer optoelectronics).
Trong y văn thế giới tồn tại hai luồng quan điểm và tranh luận học thuật sâu sắc:
- Tranh luận về vật liệu phát quang: Phân tử nhỏ (Small Molecules) đối đầu Polymer liên hợp (Conjugated Polymers). Nhóm nghiên cứu theo trường phái phân tử nhỏ (Tang & Van Slyke 1987, Forrest 1997) lập luận rằng màng bốc bay nhiệt chân không cho phép kiểm soát chính xác độ dày đến cấp độ nanomet, độ tinh khiết cao, cấu trúc đa lớp sắc nét và giảm thiểu khuyết tật bề mặt. Ngược lại, trường phái polymer (Burroughes 1990, Friend 1999, Heeger 2000) chứng minh rằng polymer hòa tan như MEH-PPV, PVK cho phép chế tạo màng bằng phương pháp phủ quay (spin coating) hoặc in phun ở áp suất khí quyển với chi phí cực thấp, diện tích lớn và độ bền cơ học cao khi uốn cong.
- Tranh luận về điện cực Catốt và độ bền suy giảm linh kiện: Các linh kiện truyền thống buộc phải sử dụng catốt kim loại có công thoát thấp như Ca ($2,87\text{ eV}$), Mg ($3,66\text{ eV}$), Al ($4,28\text{ eV}$) hoặc hợp kim Mg:Ag để giảm rào thế phun electron vào mức LUMO của lớp hữu cơ. Tuy nhiên, các kim loại này cực kỳ nhạy cảm với oxy và hơi nước trong không khí, dẫn đến sự hình thành các "điểm tối" (dark spots) và làm suy thoái linh kiện chỉ sau vài phút hoạt động ngoài môi trường. Giải pháp sử dụng oxide dẫn điện trong suốt (TCO) công thoát cao như AZO, ITO làm catốt bị hoài nghi do rào thế phun điện tử lớn.
Định vị của luận án trong bối cảnh quốc tế được xác lập thông qua việc giải quyết đồng thời cả hai rào cản trên. Luận án không chỉ dừng lại ở việc khảo sát màng đơn lẻ mà đã tiến hành tích hợp toàn diện: chế tạo màng anốt/catốt TCO biến tính, nghiên cứu tương quan cấu trúc - quang phổ của các đại diện polymer (MEH-PPV, PVK) và phân tử nhỏ (Alq3), đồng thời ứng dụng kỹ thuật nano composite vô cơ - hữu cơ để biến tính màng phát quang.
Khi so sánh với các công trình quốc tế kinh điển:
- So với nghiên cứu của Tang & Van Slyke (1987) vốn tập trung vào cấu hình linh kiện cứng với anốt ITO và catốt Mg:Ag, luận án của Trần Quang Trung đã tiến xa hơn khi phát triển cấu hình OLED phát xạ bề mặt, OLED đảo (OILED) và TOLED sử dụng catốt AZO phủ trên đế polymer dẻo (PET), loại bỏ hoàn toàn sự phụ thuộc vào catốt kim loại dễ bị phá hủy.
- So với nghiên cứu của Burroughes et al. (1990) về PPV đơn lớp với hiệu suất lượng tử ban đầu còn khiêm tốn ($0,1%$), công trình này đã áp dụng cấu hình đa lớp ITO/PVK/MEH-PPV/Ag và biến tính MEH-PPV với hạt nano nc-TiO2, giúp cân bằng mật độ dòng hạt tải (electron và lỗ trống), từ đó cải thiện vượt bậc cường độ huỳnh quang và độ ổn định nhiệt động học của linh kiện.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án đã mở rộng và làm sâu sắc thêm các lý thuyết vật lý chất rắn và hóa học lượng tử áp dụng cho hệ vật liệu hữu cơ liên hợp:
- Mở rộng mô hình Su-Schrieffer-Heeger (SSH) và lý thuyết Polaron: Luận án hệ thống hóa cơ chế hình thành các chuẩn hạt trong chuỗi carbon lai hóa $sp^2$. Trong polymer liên hợp, liên kết $\sigma$ tạo khung xương phẳng với góc liên kết $120^\circ$, trong khi các vân đạo $p_z$ không lai hóa vuông góc với mặt phẳng phân tử chồng chập tạo nên hệ liên hợp $\pi$ bất định xứ. Quá trình phun hạt tải từ điện cực phá vỡ tính đối xứng hình học, sinh ra các biến dạng mạng tinh thể cục bộ và cặp electron-phonon, hình thành chuẩn hạt polaron. Luận án làm rõ polaron âm tạo mức năng lượng mới nằm dưới LUMO, còn polaron dương tạo mức năng lượng nằm trên HOMO, thu hẹp khe năng lượng kích thích so với vùng cấm quang học ban đầu.
- Mô hình hóa sự phụ thuộc của năng lượng vùng cấm vào chiều dài liên hợp (Conjugation Length): Luận án chứng minh mối quan hệ thực nghiệm và lý thuyết giữa độ rộng vùng cấm $E_n$ và số lượng đơn vị monomer lặp lại $n_{\text{rep}}$ thông qua công thức: $$E_n = \text{const} - \frac{\text{const}}{n_{\text{rep}}}$$ Khi $n_{\text{rep}} \ge 15 - 20$, các mức năng lượng phân tử gián đoạn chuyển hóa thành các dải năng lượng HOMO và LUMO giả liên tục với độ rộng vùng cấm ổn định trong khoảng $1,5 - 3,0\text{ eV}$.
- Động học Exciton Frenkel tại mặt tiếp xúc dị thể vô cơ - hữu cơ: Khác với exciton Wannier-Mott trong bán dẫn vô cơ có bán kính Bohr lớn và năng lượng liên kết nhỏ ($\sim 10\text{ meV}$), exciton trong vật liệu hữu cơ là exciton Frenkel định xứ chặt với năng lượng liên kết cao ($0,1 - 1,0\text{ eV}$). Luận án chỉ ra rằng sự hiện diện của các hạt nano oxide kim loại có độ rộng vùng cấm lớn (nc-TiO2 $E_g \approx 3,2\text{ eV}$, nc-MoO3) làm biến đổi trường phân cực điện môi cục bộ, hỗ trợ định hướng truyền năng lượng và giảm thiểu quá trình dập tắt huỳnh quang liên chuỗi (interchain quenching).
- Quy luật phân bố Spin và tỷ lệ tái hợp phát quang: Luận án làm sáng tỏ giới hạn lượng tử của OLED phát huỳnh quang truyền thống: sự tái hợp giữa polaron dương và polaron âm tạo ra $25%$ exciton đơn (Singlet Exciton - SE, $S = 0$) có khả năng phát xạ photon và $75%$ exciton bội ba (Triplet Exciton - TE, $S = 1$) giải phóng năng lượng dưới dạng nhiệt (phonon), đặt cơ sở lý thuyết cho việc tối ưu hóa lớp truyền dẫn để nâng cao hiệu suất lượng tử nội.
flowchart LR
subgraph Electronic_Structure ["Cấu trúc điện tử & Lai hóa"]
A["Lai hóa sp2 (Góc 120°)"] --> B["Khung liên kết sigma"]
A --> C["Vân đạo pz chồng chập"]
C --> D["Hệ điện tử pi bất định xứ"]
end
subgraph Energy_Bands ["Mức năng lượng (LCAO)"]
D --> E["Mức HOMO (pi-liên kết)"]
D --> F["Mức LUMO (pi*-phản liên kết)"]
E & F --> G["Vùng cấm quang học: Eg = 1.5 - 3.0 eV"]
end
subgraph Charge_Transport ["Động học Hạt tải & Kích thích"]
G --> H["Phun điện tích: Anode / Cathode"]
H --> I["Cặp Electron-Phonon: Polaron (+/-)"]
I --> J["Tái hợp Coulomb: Exciton Frenkel"]
J --> K["25% Singlet Exciton: Phát xạ Photon"]
J --> L["75% Triplet Exciton: Tiêu tán Nhiệt"]
end
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp đa tầng ba lý thuyết nền tảng: (1) Thuyết vân đạo phân tử tổ hợp tuyến tính (LCAO-MO), (2) Lý thuyết chuyển vận điện tích nhảy bậc (Hopping Conduction Theory), và (3) Lý thuyết quang phổ elip (Spectroscopic Ellipsometry Modeling).
Cách tiếp cận phân tích mới của nghiên cứu nằm ở việc kết hợp mô hình quang học màng mỏng có xét đến độ nhám và độ xốp bề mặt (Bruggeman Effective Medium Approximation - EMA) để giải mã chính xác các hằng số quang học ($n, k$) của màng TCO từ phổ phân cực elip ($\Psi, \Delta$). Đồng thời, cấu trúc tiếp xúc dị thể đa lớp được phân tích thông qua giản đồ rào thế năng lượng liên kết, cân bằng giữa thế năng ion hóa ($E_i$), ái lực điện tử ($E_a$), mức Fermi ($E_F$) và công thoát ($\Phi$) của từng lớp thành phần.
Điều kiện biên (Boundary conditions) được xác định cụ thể: các quy luật truyền tải áp dụng cho màng mỏng hữu cơ có độ dày dưới $200\text{ nm}$, dải điện áp kích thích từ $0\text{ V}$ đến $20\text{ V}$, trong điều kiện đo chân không ($10^{-5}\text{ Torr}$) và môi trường khí quyển tiêu chuẩn để đối chứng tốc độ suy biến.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) kết hợp với chủ nghĩa hiện thực phản biện (Critical Realism) trong vật lý thực nghiệm. Thiết kế nghiên cứu được xây dựng theo mô hình thực nghiệm đa mức (Multi-level Experimental Design), đi từ tổng hợp vật liệu hạt/màng đơn lẻ, khảo sát vi cấu trúc và tính chất quang phổ, đến tích hợp linh kiện hoàn chỉnh và đo đạc đặc tính I-V, L-V.
Mẫu nghiên cứu bao gồm:
- Hệ vật liệu oxide dẫn điện trong suốt (TCO): Màng ITO thương mại và tự chế tạo bằng bốc bay chùm tia điện tử, phún xạ cao tần (RF Sputtering); màng ZnO pha tạp Al (AZO) chế tạo bằng phún xạ magnetron và sol-gel với tỷ lệ pha tạp Al từ $0%$ đến $2\text{ mol}%$.
- Hệ vật liệu hữu cơ và polymer liên hợp: Polyvinyl carbazole (PVK, chất truyền lỗ trống), Tris(8-hydroxyquinolinato)aluminum(III) (Alq3, chất phát quang xanh lục và truyền electron), Poly[2-methoxy-5-(2'-ethyl-hexyloxy)-1,4-phenylene vinylene] (MEH-PPV, polymer phát quang đỏ-cam).
- Hệ vật liệu cấu trúc nano biến tính: Hạt nano tinh thể TiO2 biến tính bằng acid oleic, màng xốp TiO2 chế tạo với chất định hướng cấu trúc PEG (hàm lượng $0\text{ g}$, $2,5\text{ g}$, $5\text{ g}/100\text{ ml}$), hạt nano MoO3 thiêu kết ở $450^\circ\text{C}$.
Quy trình nghiên cứu rigorous
Quy trình thực nghiệm được triển khai thông qua hệ thống thiết bị đồng bộ tự xây dựng và chuẩn hóa tại Bộ môn Vật lý Chất rắn:
- Hệ công nghệ chế tạo:
- Hệ phún xạ Magnetron DC/RF bốc màng AZO, ITO với bia thiêu kết chuyên dụng.
- Hệ bốc bay nhiệt chân không cao ($P \le 5 \times 10^{-5}\text{ Torr}$) bốc bay các vật liệu phân tử nhỏ (Alq3 với khối lượng kiểm soát $5\text{ mg}, 10\text{ mg}, 15\text{ mg}$) và màng kim loại (Al, Ag, LiF).
- Thiết bị phủ quay ly tâm (Spin-coater) tạo màng polymer (PVK, MEH-PPV) với tốc độ quay từ $1000$ đến $4000\text{ rpm}$.
- Buồng sạch cách ly (Glovebox) duy trì môi trường khí trơ $N_2$ ghép nối liên hoàn với buồng bốc bay chân không qua van cửa cách ly chân không (Vacuum Gate).
- Hệ thiết bị đặc trưng cấu trúc và quang - điện:
- Nhiễu xạ tia X (XRD) phân tích cấu trúc tinh thể, pha Wurtzite của AZO và Anatase của TiO2.
- Kính hiển vi điện tử quét (SEM) và phát xạ trường (FE-SEM) khảo sát hình thái bề mặt, kích thước hạt nano và độ xốp màng.
- Quang phổ tán xạ Raman và vi Raman (Micro-Raman) xác định các liên kết hóa học và sai hỏng cấu trúc phân tử.
- Quang phổ elip (Spectroscopic Ellipsometry Woollam) xác định chiết suất $n(\lambda)$, hệ số tắt $k(\lambda)$ và độ dày màng.
- Quang phổ hấp thụ UV-Vis (bước sóng $200 - 1100\text{ nm}$) xác định bờ hấp thụ và năng lượng vùng cấm quang học.
- Hệ đo quang huỳnh quang (PL) kích thích bằng nguồn Laser Nitơ ($\lambda = 337,1\text{ nm}$).
- Hệ đo đặc tuyến dòng - thế (I-V) và độ chói - thế (L-V) tự động hóa kết hợp với đầu đo độ sáng quang học.
Độ tin cậy (Reliability) và tính giá trị (Validity) được đảm bảo thông qua kỹ thuật tam giác đạc phương pháp (Methodological Triangulation): độ dày màng được đo chéo độc lập bằng đầu dò biên dạng (Profilometer), phân tích phổ elip và ảnh cắt ngang SEM. Tính lặp lại của các đặc tuyến I-V được kiểm chứng qua các chu kỳ quét áp vòng liên tiếp (Cyclic I-V scans) trên nhiều vị trí pixel khác nhau của cùng một đế mẫu.
Data và phân tích
Dữ liệu thực nghiệm được xử lý bằng các công cụ toán học và phần mềm chuyên dụng:
- Xử lý dữ liệu phổ elip và fit mô hình màng quang học sử dụng thuật toán Levenberg-Marquardt trên phần mềm chuyên dụng WVASE32.
- Tính toán năng lượng vùng cấm quang học thông qua đồ thị Tauc từ dữ liệu hệ số hấp thụ $\alpha(\lambda)$: $$(\alpha h\nu)^2 = A(h\nu - E_g)$$
- Kiểm tra độ bền vững (Robustness checks) được thực hiện bằng cách so sánh linh kiện vận hành trong hai điều kiện môi trường: đo liên tục trong không khí tiêu chuẩn (chu kỳ $4\text{ phút}$/lần đo) và đo trong môi trường chân không cao sau $10\text{ phút}$ và $4\text{ giờ}$ nghỉ để đánh giá chính xác hiện tượng bẫy điện tích và suy thoái do oxy hóa.
Phát hiện đột phá và implications
Những phát hiện then chốt
- Chế tạo thành công màng dẫn điện trong suốt AZO trên đế dẻo PET ở nhiệt độ thường: Màng ZnO:Al ($2%\text{ Al}$) chế tạo bằng phún xạ magnetron đạt độ truyền qua quang học $>85%$ trong vùng ánh sáng khả kiến ($400 - 800\text{ nm}$) và điện trở suất đạt mức xấp xỉ $10^{-3}\ \Omega\cdot\text{cm}$. Phổ XRD khẳng định màng có định hướng tinh thể đơn trục theo trục $c$ [002] vuông góc với đế, chứng minh AZO là vật liệu hoàn toàn khả thi để thay thế ITO đắt đỏ trên các thiết bị quang điện tử dẻo.
- Hiệu ứng tăng cường quang huỳnh quang vượt bậc từ tổ hợp polymer lai nano oxide kim loại: Khi phân tán các hạt nano tinh thể nc-TiO2 (biến tính bằng acid oleic) vào màng MEH-PPV và PVK, phổ hấp thụ của màng mở rộng đáng kể về vùng tử ngoại và xanh lam, đồng thời cường độ phát quang PL tăng vọt so với màng polymer thuần khiết. Tương tự, tổ hợp PVK+nc-MoO3 thiêu kết ở $450^\circ\text{C}$ cho thấy sự gia tăng rõ rệt về mật độ dòng dẫn và cường độ bức xạ huỳnh quang nhờ cơ chế truyền năng lượng cộng hưởng và bẫy hạt tải hiệu quả.
- Phát hiện động học suy biến của linh kiện OLED trong môi trường khí quyển: Khảo sát thực nghiệm trên linh kiện ITO/MEH-PPV/Al cho thấy khi đo trong không khí, cường độ điện phát quang (EL) sụt giảm nghiêm trọng sau mỗi lần đo cách nhau $4\text{ phút}$, dòng điện phân cực thuận giảm nhanh do lớp tiếp xúc Al/hữu cơ bị oxy hóa tạo thành lớp rào cản cách điện $\text{Al}_2\text{O}_3$. Ngược lại, khi đo trong chân không theo chế độ quét áp vòng (Cyclic I-V), đặc tuyến duy trì tính ổn định cao sau $4\text{ giờ}$, khẳng định nguyên nhân chính gây hỏng OLED truyền thống là sự xâm nhập của oxy/ẩm tại catốt kim loại chứ không phải do sự thoái hóa nội tại của polymer.
- Hiện thực hóa thành công linh kiện OLED trong suốt hai mặt (TOLED) và OLED đảo (OILED): Luận án đã chế tạo thành công linh kiện TOLED cấu trúc ITO/MEH-PPV/AZO phát xạ ánh sáng qua cả hai bề mặt và linh kiện OILED cấu trúc Mo/nc-MoO3/PVK/Al. "Điểm nổi bật của OLED cấu hình phẳng dẻo trong suốt này là màng dẫn điện trong suốt AZO được phủ trên đế hữu cơ thay thế cho các catốt kim loại công thoát thấp dễ bị tác động của môi trường (oxy hoá …) làm ảnh hưởng đến tính năng phun điện tử và làm giảm tuổi thọ của OLED".
- Kiểm soát thành công cấu trúc màng TiO2 xốp có trật tự bằng chất tạo lỗ xốp PEG: Bằng cách biến thiên hàm lượng PEG từ $0\text{ g}$ đến $5\text{ g}/100\text{ ml}$, nghiên cứu đã tạo ra màng TiO2 có mạng lưới lỗ xốp đồng đều kích thước vài trăm nanomet. Mạng xốp này đóng vai trò như một khung đỡ cấu trúc (host matrix) cho phép polymer dẫn thẩm thấu sâu vào bên trong, tăng cường diện tích tiếp xúc dị thể vô cơ - hữu cơ và cải thiện hiệu suất trích xuất ánh sáng.
| Cấu hình Linh kiện / Vật liệu | Anốt (HIL/HTL) | Lớp Phát quang (EML) | Catốt (ETL/EIL) | Độ truyền qua (%) / Đặc trưng chính |
|---|---|---|---|---|
| AZO/Alq3/Al | AZO (phún xạ) | Alq3 ($5 - 15\text{ mg}$) | Al bốc bay nhiệt | Đặc tuyến chỉnh lưu rõ nét, $V_{\text{th}} \approx 3 - 5\text{ V}$ |
| ITO/MEH-PPV/Al | ITO thương mại | MEH-PPV (phủ quay) | Al ($100\text{ nm}$) | Phát quang cam đỏ ($\lambda \approx 590\text{ nm}$), nhạy ẩm |
| ITO/PVK/MEH-PPV/Ag | ITO + PVK ($40\text{ nm}$) | MEH-PPV ($60\text{ nm}$) | Ag ($80\text{ nm}$) | Cân bằng lỗ trống/electron, giảm rò dòng |
| ITO/PVK/Alq3/LiF/Al | ITO + PVK | Alq3 | LiF ($1\text{ nm}$) / Al | Phun electron vượt bậc qua lớp đệm LiF |
| ITO/MEH-PPV/AZO (TOLED) | ITO (Anốt trong suốt) | MEH-PPV | AZO (Catốt trong suốt) | Phát xạ 2 mặt, loại bỏ catốt kim loại |
| Mo/nc-MoO3/PVK/Al (OILED) | Mo/nc-MoO3 (đế kim loại) | PVK + composite | Al/Điện cực bán trong | OLED cấu hình đảo, chống thoái hóa catốt |
Implications đa chiều
- Về mặt học thuật và lý thuyết: Cung cấp bằng chứng thực nghiệm vững chắc xác nhận mô hình chuyển vận điện tích trong vật liệu lai vô cơ - hữu cơ; chứng minh vai trò điều biến trường điện tử của hạt nano oxide kim loại trong ma trận polymer liên hợp.
- Về mặt phương pháp luận: Thiết lập quy trình công nghệ chuẩn từ khâu xử lý bề mặt đế, kiểm soát độ nhám màng TCO bằng acid H3PO4, phủ quay polymer, bốc bay nhiệt chân không đến phân tích quang phổ quang - điện đồng bộ, có thể chuyển giao cho các phòng thí nghiệm nghiên cứu vật liệu tiên tiến.
- Về mặt ứng dụng thực tiễn: Tạo tiền đề kỹ thuật chế tạo các loại màn hình hiển thị trong suốt (Transparent Displays), màn hình uốn dẻo (Flexible Displays) cho điện thoại, TV, màn hình tích hợp kính lái ô tô (HUD) và các nguồn chiếu sáng bề mặt tiết kiệm năng lượng.
- Về mặt chính sách khoa học: Chứng minh năng lực tự chủ công nghệ bán dẫn của Việt Nam thông qua hướng đi tắt đón đầu vào lĩnh vực bán dẫn hữu cơ, không đòi hỏi các tổ hợp nhà máy sản xuất chip vô cơ trị giá hàng tỷ USD.
Limitations và Future Research
Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn chỉ ra 4 giới hạn nghiên cứu chính:
- Thời gian sống liên tục (Continuous Operational Lifetime) chưa đạt mức thương mại: Do chưa có hệ thống đóng gói màng mỏng (Thin Film Encapsulation - TFE) bằng các lớp rào cản đa tầng vô cơ/hữu cơ chuyên dụng, linh kiện vẫn bị suy giảm chất lượng khi vận hành dài hạn ngoài không khí.
- Hiệu suất lượng tử nội bị giới hạn bởi phát xạ huỳnh quang (Fluorescence): Các vật liệu phát quang sử dụng (Alq3, MEH-PPV) chỉ thu hoạch được $25%$ exciton đơn (Singlet), chưa tích hợp các phức chất kim loại nặng (phát quang lân quang - Phosphorescence như $Ir(ppy)_3$, $PtOEP$) để tận dụng $75%$ exciton bội ba (Triplet).
- Mất cân bằng độ linh động hạt tải giữa electron và lỗ trống: Trong hầu hết các polymer liên hợp, độ linh động của lỗ trống ($\mu_h \sim 10^{-4}\text{ cm}^2/\text{V}\cdot\text{s}$) lớn hơn nhiều so với độ linh động của electron ($\mu_e \sim 10^{-6}\text{ cm}^2/\text{V}\cdot\text{s}$), khiến vùng tái hợp exciton bị đẩy sát về phía catốt kim loại, gây dập tắt huỳnh quang do tiếp xúc kim loại.
- Quy mô chế tạo ở cấp độ phòng thí nghiệm: Kích thước pixel và diện tích màng hiển thị dừng lại ở mức mẫu thử nghiệm ($1 - 4\text{ cm}^2$), chưa phát triển ma trận điểm ảnh thụ động (PMOLED) hay chủ động (AMOLED) quy mô lớn.
Các hướng nghiên cứu tiếp nối trong tương lai:
- Nghiên cứu tích hợp vật liệu lân quang hữu cơ (PhOLED) và vật liệu huỳnh quang trễ kích hoạt nhiệt (TADF) để nâng hiệu suất lượng tử nội lên $100%$.
- Phát triển công nghệ đóng gói màng mỏng đa lớp vô cơ/hữu cơ bằng kỹ thuật lắng đọng lớp nguyên tử (Atomic Layer Deposition - ALD) trên đế dẻo PET.
- Chế tạo diode phát quang trắng (White OLED - WOLED) thông qua kỹ thuật xếp chồng các màng TOLED màu cơ bản (Đỏ, Lục, Lam - RGB) hoặc phối trộn các tâm phát quang trong cùng một ma trận polymer.
- Ứng dụng công nghệ màng composite polymer/nano oxide kim loại sang lĩnh vực pin mặt trời hữu cơ (Organic Photovoltaics - OPV) và transistor màng mỏng hữu cơ (OFET).
Tác động và ảnh hưởng
Luận án tiến sĩ của NCS. Trần Quang Trung đã tạo nên những tác động sâu rộng:
- Tác động học thuật: Là một trong những công trình tiên phong toàn diện nhất tại Việt Nam về vật lý và công nghệ OLED. Các kết quả của luận án đã được công bố trên các tạp chí khoa học chuyên ngành trong nước và quốc tế, đóng góp các số liệu thực nghiệm quý giá về màng AZO và polymer liên hợp.
- Xây dựng hạ tầng nghiên cứu quốc gia: "Các kết quả khoa học trong luận án và Phòng thí nghiệm về vật liệu bán dẫn hữu cơ và vô cơ được xây dựng ở Bộ môn vật lý chất rắn trong quá trình thực hiện đề tài..." đã tạo nền móng vững chắc cho các thế hệ học viên cao học và nghiên cứu sinh tiếp theo tại Đại học Khoa học Tự nhiên TP.HCM.
- Đóng góp phát triển công nghiệp: Cung cấp giải pháp công nghệ chế tạo điện cực AZO giá rẻ thay thế ITO, mở đường cho ngành công nghiệp chế tạo màn hình và thiết bị chiếu sáng rắn tại Việt Nam tiếp cận công nghệ chế tạo dẻo với chi phí đầu tư thấp.
- Ý nghĩa xã hội và môi trường: Hướng tới các thiết bị hiển thị tiêu thụ năng lượng cực thấp (điện áp làm việc chỉ từ $2 - 10\text{ V}$), vật liệu không chứa các nguyên tố độc hại, góp phần giải quyết bài toán khủng hoảng năng lượng toàn cầu.
Đối tượng hưởng lợi
- Nghiên cứu sinh và học viên cao học: Tiếp cận một tài liệu học thuật mẫu mực về phương pháp luận nghiên cứu thực nghiệm vật lý chất rắn, từ hóa học lượng tử polymer, kỹ thuật màng mỏng chân không đến phân tích quang phổ elip và điện huỳnh quang.
- Các nhà khoa học và giảng viên vật lý/hóa học: Nguồn tham khảo chuyên sâu về các mô hình chuẩn hạt (Polaron, Exciton, Soliton), cơ chế truyền dẫn qua rào thế dị thể hữu cơ - vô cơ và các kỹ thuật đo đạc I-V/L-V/PL.
- Kỹ sư R&D trong ngành công nghiệp điện tử - quang điện tử: Sở hữu các quy trình công nghệ cụ thể về phún xạ magnetron màng AZO trên nhựa PET, quy trình bốc bay phân tử nhỏ Alq3 và kỹ thuật phân tán hạt nano oxide kim loại để cải tiến sản phẩm hiển thị và pin mặt trời.
- Các nhà hoạch định chiến lược khoa học công nghệ: Bằng chứng khoa học thực tiễn để định hướng đầu tư trọng điểm vào các công nghệ vật liệu mới, công nghệ quang điện tử mềm dẻo phù hợp với điều kiện nguồn lực của Việt Nam.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Trả lời: Đóng góp lý thuyết độc đáo nhất là việc mở rộng lý thuyết tái hợp Exciton Frenkel và chuyển vận Polaron sang hệ tiếp xúc dị thể lai vô cơ - hữu cơ (Hybrid Organic-Inorganic Heterojunction). Luận án đã làm rõ cơ chế biến tính trường điện môi cục bộ khi đưa các hạt nano nc-TiO2 và nc-MoO3 vào polymer liên hợp, giúp giải thích hiện tượng dịch chuyển mức năng lượng và tăng cường hiệu suất phát quang mà lý thuyết bán dẫn truyền thống chưa mô tả đầy đủ cho hệ vật liệu mềm.
2. Đột phá phương pháp luận của nghiên cứu so với các công trình quốc tế là gì?
Trả lời: So với công trình của Tang & Van Slyke (1987) và Burroughes et al. (1990), luận án đã thiết lập một hệ thống công nghệ tích hợp liên hoàn "toàn chân không" kết hợp buồng sạch glovebox trong điều kiện phòng thí nghiệm Việt Nam. Đồng thời, nghiên cứu đã sáng tạo phương pháp kết hợp phân tích quang phổ elip với mô hình Bruggeman EMA để giải mã chính xác hằng số quang học màng xốp TCO trên đế polymer dẻo.
3. Phát hiện thực nghiệm nào bất ngờ nhất và được giải thích bằng dữ liệu ra sao?
Trả lời: Phát hiện bất ngờ nhất là màng dẫn điện AZO chế tạo bằng phún xạ magnetron ở nhiệt độ thấp trên đế polymer PET đạt được phẩm chất quang - điện tương đương màng ITO ủ ở nhiệt độ cao trên đế thủy tinh (độ truyền qua $>85%$, điện trở suất $\sim 10^{-3}\ \Omega\cdot\text{cm}$). Dữ liệu XRD chứng minh cấu trúc đơn pha định hướng [002] hoàn hảo ngay cả khi không cần ủ nhiệt độ cao, mở đường cho việc loại bỏ catốt kim loại.
4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) chi tiết không?
Trả lời: Có. Luận án mô tả chi tiết từng bước: quy trình chế tạo và thiêu kết bia gốm AZO, quy trình làm sạch đế bằng dung môi và acid H3PO4, thông số công suất phún xạ ($0,22\text{ W} - 0,8\text{ W}$), tốc độ phủ quay polymer ($1000 - 4000\text{ rpm}$), định lượng khối lượng bốc bay Alq3 ($5\text{ mg}, 10\text{ mg}, 15\text{ mg}$), và áp suất chân không kiểm soát ($5 \times 10^{-5}\text{ Torr}$).
5. Lộ trình nghiên cứu 10 năm được vạch ra từ luận án bao gồm những trọng tâm nào?
Trả lời: Lộ trình 10 năm tập trung vào 3 hướng chiến lược: (1) Phát triển màn hình OLED dẻo hoàn toàn (FOLED) và màn hình hiển thị trong suốt (TOLED) đa màu RGB; (2) Hoàn thiện công nghệ chế tạo diode phát quang trắng (WOLED) thay thế đèn huỳnh quang truyền thống; và (3) Ứng dụng công nghệ màng mỏng hữu cơ đa lớp vào chế tạo pin mặt trời polymer (OPV) hiệu suất cao.
Kết luận
Luận án tiến sĩ "Nghiên cứu chế tạo OLED, khảo sát cấu trúc và các tính chất đặc trưng" của tác giả Trần Quang Trung đại diện cho một cột mốc khoa học xuất sắc với các đóng góp cụ thể:
- Làm chủ công nghệ chế tạo vật liệu anốt và catốt trong suốt AZO, ITO: Chế tạo thành công màng AZO chất lượng cao trên đế thủy tinh và đế dẻo PET với độ truyền qua $>85%$, điện trở suất thấp, đáp ứng tiêu chuẩn khắt khe của linh kiện quang điện tử.
- Khảo sát toàn diện tính chất vật liệu phát quang hữu cơ: Xác định chính xác các thông số quang phổ hấp thụ, huỳnh quang, các mức năng lượng HOMO-LUMO và cơ chế chuyển mức polaron của MEH-PPV, Alq3 và PVK.
- Phát triển thành công vật liệu tổ hợp lai nano oxide - polymer: Chứng minh hiệu ứng tăng cường huỳnh quang vượt trội từ các hệ tổ hợp PVK+nc-TiO2, MEH-PPV+nc-TiO2 và PVK+nc-MoO3.
- Chế tạo và kiểm chứng thành công các cấu hình OLED tiên tiến: Hiện thực hóa các cấu trúc linh kiện đa lớp ITO/PVK/MEH-PPV/Ag, ITO/PVK/Alq3/LiF/Al, linh kiện TOLED trong suốt hai mặt và linh kiện OILED cấu hình đảo.
- Xác lập cơ chế suy biến môi trường của OLED: Đưa ra bằng chứng thực nghiệm giải thích vai trò phá hủy của quá trình oxy hóa catốt kim loại và chứng minh tính ưu việt của việc sử dụng điện cực TCO thay thế.
- Xây dựng cơ sở hạ tầng thực nghiệm bán dẫn hữu cơ đầu tiên tại đơn vị: Thiết lập hệ thống buồng chân không, glovebox và các phép đo quang - điện chuẩn mực tại Trường Đại học Khoa học Tự nhiên TP.HCM.
Công trình không chỉ góp phần thúc đẩy sự chuyển dịch mô hình nghiên cứu từ vật liệu vô cơ truyền thống sang vật liệu hữu cơ mềm dẻo mà còn mở ra 3 nhánh nghiên cứu chuyên sâu: quang điện tử polymer dẻo, công nghệ hiển thị trong suốt và pin mặt trời hữu cơ tại Việt Nam. Di sản của luận án là nền tảng vững chắc kết nối nghiên cứu vật lý cơ bản với các ứng dụng công nghệ cao mang tầm vóc quốc tế.
Trích đoạn nội dung luận án

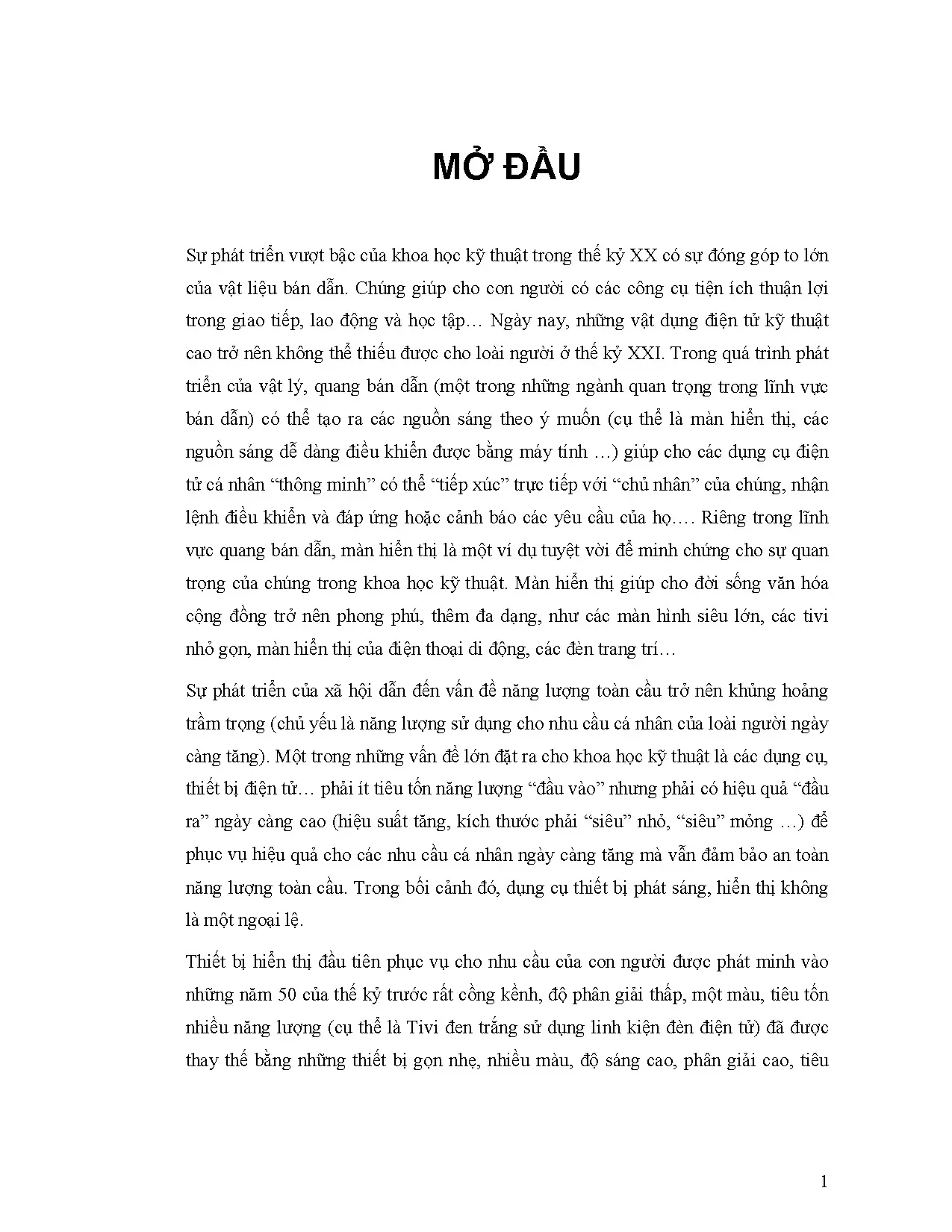

Tải xuống để đọc toàn bộMỞ ĐẦU Sự phát triển vượt bậc của khoa học kỹ thuật trong thế kỷ XX có sự đóng góp to lớn của vật liệu bán dẫn. Chúng giúp cho con người có các công cụ tiện ích thuận lợi trong giao tiếp, lao động và học tập… Ngày nay, những vật dụng điện tử kỹ thuật cao trở nên không thể thiếu được cho loài người ở thế kỷ XXI. Trong quá trình phát triển của vật lý, quang bán dẫn (một trong những ngành quan trọng trong lĩnh vực bán dẫn) có thể tạo ra các nguồn sáng theo ý muốn (cụ thể là màn hiển thị, các nguồn sáng dễ dàng điều khiển được bằng máy tính …) giúp cho các dụng cụ điện tử cá nhân “thông minh” có thể “tiếp xúc” trực tiếp với “chủ nhân” của chúng, nhận lệnh điều khiển và đáp ứng hoặc cảnh báo các yêu cầu của họ…. Riêng trong lĩnh vực quang bán dẫn, màn hiển thị là một ví dụ tuyệt vời để minh chứng cho sự quan trọng của chúng trong khoa học kỹ thuật.
Màn hiển thị giúp cho đời sống văn hóa cộng đồng trở nên phong phú, thêm đa dạng, như các màn hình siêu lớn, các tivi nhỏ gọn, màn hiển thị của điện thoại di động, các đèn trang trí… Sự phát triển của xã hội dẫn đến vấn đề năng lượng toàn cầu trở nên khủng hoảng trầm trọng (chủ yếu là năng lượng sử dụng cho nhu cầu cá nhân của loài người ngày càng tăng). Một trong những vấn đề lớn đặt ra cho khoa học kỹ thuật là các dụng cụ, thiết bị điện tử… phải ít tiêu tốn năng lượng “đầu vào” nhưng phải có hiệu quả “đầu ra” ngày càng cao (hiệu suất tăng, kích thước phải “siêu” nhỏ, “siêu” mỏng …) để phục vụ hiệu quả cho các nhu cầu cá nhân ngày càng tăng mà vẫn đảm bảo an toàn năng lượng toàn cầu. Trong bối cảnh đó, dụng cụ thiết bị phát sáng, hiển thị không là một ngoại lệ. Thiết bị hiển thị đầu tiên phục vụ cho nhu cầu của con người được phát minh vào những năm 50 của thế kỷ trước rất cồng kềnh, độ phân giải thấp, một màu, tiêu tốn nhiều năng lượng (cụ thể là Tivi đen trắng sử dụng linh kiện đèn điện tử) đã được thay thế bằng những thiết bị gọn nhẹ, nhiều màu, độ sáng cao, phân giải cao, tiêu 1 tốn ít năng lượng (Ti vi LCD, Plasma) vào cuối thế kỷ XX là một bước tiến đáng kể của khoa học kỹ thuật.
Song hành với sự phát triển của các lĩnh vực khoa học kỹ thuật khác nhau, công nghệ vật liệu đóng vai trò then chốt cho sự phát triển khoa học kỹ thuật, mà nổi trội nhất là tìm ra và ứng dụng triệt để hai nguyên tố bán dẫn Si và Ge vào các linh kiện bán dẫn (tiền đề cho công nghiệp bán dẫn, điện tử và tự động hóa…) và Polymer với sự đa dạng về chủng loại và khả năng ứng dụng trong đời sống đã làm thay đổi bộ mặt khoa học kỹ thuật của thế kỷ XX so với các thế kỷ trước. Với các nguyên tố vô cơ hữu hạn, quá trình tổng hợp đa dạng hóa các loại vật liệu mới để có được những tính chất mới và ứng dụng mới ngày càng bế tắc thì vật liệu polymer với sự đa dạng về chủng loại (số lượng chủng loại polymer khác nhau gần như vô hạn) ngày càng thấm sâu vào các lĩnh vực khoa học kỹ thuật tiên tiến. Riêng trong lĩnh vực bán dẫn, các vật liệu thường được sử dụng trứớc đây là các hợp chất vô cơ, nay đã bị rất nhiều hợp chất hữu cơ (do con người tổng hợp được) có khả năng thay thế. Các polymer dẫn đa dạng về chủng loại có thể trở thành các chất bán dẫn cộng với các đặc thù riêng của chúng (dễ dát mỏng, mềm dẻo, dễ chế tạo …) ngày càng được các nhà khoa học quan tâm lưu ý và tập trung nghiên cứu để có thể ứng dụng thay thế hiệu quả cho các bán dẫn vô cơ khó chế tạo, giá thành cao… Các nghiên cứu gần đây chứng tỏ sự thâm nhập của polymer vào lĩnh vực bán dẫn vô cơ là các OLED, màng hiển thị hữu cơ, solar cell, sensor, linh kiện transistor hữu cơ, mạch tích hợp hữu cơ … dựa trên các polymer “kết hợp” hoặc “phân tử nhỏ” đã cho thấy tiềm năng ứng dụng cao của chúng.
Xét riêng trong trường hợp màn hiển thị, màn hiển thị OLED (Organic light emitting diode) có nhiều ưu điểm đáng kể hơn so với màng hình LCD (màn hình tiên tiến nhất của thế kỷ XX do gọn, nhẹ, ít tiêu hao năng lượng…) như hiệu suất cao hơn, mỏng hơn, lượng màu nhiều hơn, độ phân giải cao hơn, góc hiển thị lớn hơn, ít tiêu tốn năng lượng …(xem phần giới thiệu chương I) và đặc biệt nhất là tính 2 “siêu mỏng” và “siêu dẻo” của chúng sẽ làm tăng khả năng ứng dụng của OLED cho các dụng cụ thiết bị chiếu sáng, hiển thị …trong tương lai gần. Đất nước ta đang trên đà phát triển kinh tế, công nghiệp điện tử và các ứng dụng của chúng đã và đang phát triển mạnh mẽ. Tuy nhiên, cơ sở của sự phát triển vững mạnh phải dựa trên công nghệ chế tạo linh kiện bán dẫn thì gần như dậm chân tại chỗ do các thiết bị công nghệ chế tạo linh kiện bán dẫn gốc vô cơ quá đắt tiền và chi phí cho quá trình vận hành thiết bị quá cao… Kết quả là không chỉ công nghệ bán dẫn trong nước không phát triển mà các nghiên cứu cơ bản cho công nghệ bán dẫn ở các Trường Đại học, Viện Khoa học ở Việt nam cũng gặp rất nhiều khó khăn. Polymer dẫn và các ứng dụng đa dạng có thể có của chúng trong tương lai ở lĩnh vực bán dẫn có thể là một biện pháp lựa chọn thích hợp trong công nghệ bán dẫn ở Việt nam.
Vì lý do đó đề tài nghiên cứu sinh được chọn về các polymer dẫn, khả năng chế tạo và ứng dụng chúng vào linh kiện bán dẫn, cụ thể là chế tạo và nghiên cứu các tính chất đặc trưng của OLED… tại phòng thí nghiệm của Bộ môn Vật lý Chất rắn – Đại học Khoa học Tự nhiên Thành phố Hồ Chí Minh. Các nhiệm vụ chính được đặt ra của đề tài luận văn như sau: 1. Tổng quan và phân tích tài liệu cập nhật. Xây dựng các hệ thiết bị công nghệ và đặc trưng tính chất.
Chế tạo vật liệu và linh kiện huỳnh quang hữu cơ và khảo sát tính chất đặc trưng của chúng. OLED dựa trên vật liệu polymer dẫn điện là linh kiện đa lớp hữu cơ với các vai trò khác nhau được chế tạo giữa điện cực dẫn điện trong suốt (anôt) và catôt kim loại. Việc tìm hiểu, chế tạo và nghiên cứu tính chất đặc trưng của các lớp khác nhau này là vấn đề cơ sở cho việc chế tạo linh kiện OLED. Do đó nhiệm vụ của nghiên cứu sinh là phải tự tiến hành các thí nghiệm theo yêu cầu đặt ra của đề tài tại phòng thí nghiệm ở trường Đại học Khoa học tự nhiên, trên cơ sở tham khảo các kết quả nghiên cứu mới nhất của các tập thể khoa học trên thế giới.
3 Trong quá trình thực hiện đề tài dưới sự hướng dẫn của GSTS Lê Khắc Bình và PGS-TS Nguyễn Năng Định, nghiên cứu sinh đã hoàn thành tất cả các nhiệm vụ được đề ra. Kết quả được trình bày trong luận án gồm 4 chương dưới đây: • Tổng quan phân tích tài liệu cả lý thuyết và thực nghiệm về polymer dẫn điện, phân tích và so sánh tính tương đồng của chúng với các bán dẫn vô cơ và cơ chế hoạt động của linh kiện OLED được trình bày ở chương I “POLYMER DẪN ĐIỆN VÀ LINH KIỆN PHÁT QUANG HỮU CƠ ”. • Nghiên cứu tìm tòi công nghệ chế tạo OLED, tiến hành xây dựng các thiết bị công nghệ cần thiết để chế tạo các màng đơn và linh kiện OLED, các thiết bị đo tính chất đặc trưng của linh kiện. Các hệ thực nghiệm đã được xây dựng tại Khoa Vật lý, trường ĐHKHTN, ĐHQG thành phố Hồ Chí Minh bao gồm các thiết bị công nghệ, như hệ phún xạ magnetron, hệ bốc bay polymer trong chân không, buồng sạch cách ly, hệ tạo điện cực kim loại trong chân không, hệ ủ nhiệt chân không, buồng chế tạo OLED trong chân không, hệ chế tạo OLED “tích hợp” và các hệ đặc trưng tính chất của OLED, như hệ đo quang huỳnh quang, hệ đo đặc trưng I-V và điện phát quang.
Các hệ này được trình bày trong chương II “CÔNG NGHỆ CHẾ TẠO MẪU VÀ PHƯƠNG PHÁP NGHIÊN CỨU ” • Các màng mỏng dẫn điện trong suốt dùng làm anôt trong OLED đóng vai trò rất quan trọng, chúng vừa là nguồn cung cấp lỗ trống vừa cho phép ánh sáng phát ra từ chất phát quang (gọi là cửa sổ ‘thoát’ ánh sáng của linh kiện OLED). Hai loại màng mỏng dẫn điện trong suốt đã được chế tạo và khảo sát tính chất là In2O3 pha tạp Sn (Indium-Tin-Oxide) gọi tắt là ITO và ZnO pha tạp nhôm (Aluminium-Zink-Oxide) gọi tắt là AZO. Kết quả đặc trưng tính chất của ITO và AZO chế tạo bằng các phương pháp khác nhau, như phún xạ magnetron nhiệt độ thấp, chùm điện tử, solgel trên các loại đế thủy tinh và polyethilene được trình bày trong chương III “TÍNH CHẤT ĐIỆN VÀ QUANG CỦA ANỐT TRONG SUÔT ” 4 • Chương IV “NGHIÊN CỨU TÍNH CHẤT CỦA VẬT LIỆU PHÁT QUANG HỮU CƠ” trình bày các kết mới về vật liệu và linh kiện OLED, gồm ba phần sau : 1. Tính chất của vật liệu phát quang hữu cơ.
Đặc trưng điôt của một số linh kiện OLED. Tính chất quang huỳnh quang của một số vật liệu tổ hợp phát quang. Phần 1 trình bày quá trình chế tạo các màng bán dẫn hữu cơ (PVK, Alq3, MEH- PPV) và nghiên cứu các tính chất đặc trưng cơ bản của chúng (cấu trúc, phổ truyền qua, hấp thụ trong vùng khả kiến, tính chất quang phát quang và điện phát quang của vật liệu. Bên cạnh đó, phần này cũng trình bày quá trình chế tạo các hạt nano ôxit kim loại có độ rộng vùng cấm lớn như TiO2 và các cấu trúc màng TiO2 có các lỗ xốp rỗng đều đặn kích thước vài trăm nano được dùng để biến tính các màng polymer và làm tăng hiệu suất hấp thụ, phát quang của chúng.
Phần 2 trình bày quá trình chế tạo các linh kiện OLED với các cấu trúc khác nhau và nghiên cứu các tính chất I-V, điện phát quang của linh kiện. Khảo sát ảnh hưởng, tác động của môi trường lên tính chất điện phát quang của vật liệu.
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín (n.d.) [Luận án tiến sĩ]. LuanAn.net. https://luanan.net/thuy-san/luan-an-nghien-cuu-che-tao-oled-khao-sat-cau-truc-va-cac-tinh-chat-dac-trung
Câu hỏi thường gặp
Luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" nghiên cứu về vấn đề gì?
Luận án nghiên cứu chế tạo OLED khảo sát cấu trúc và tính chất quang điện.
Luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" thuộc chuyên ngành gì?
Luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" thuộc chuyên ngành Vật liệu polymer dẫn và ứng dụng trong chế tạo OLED. Danh mục: Thủy Sản.
Luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" có bao nhiêu trang?
Luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" có 193 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Luận án nghiên cứu chế tạo oled khảo sát cấu trúc và các tín" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
