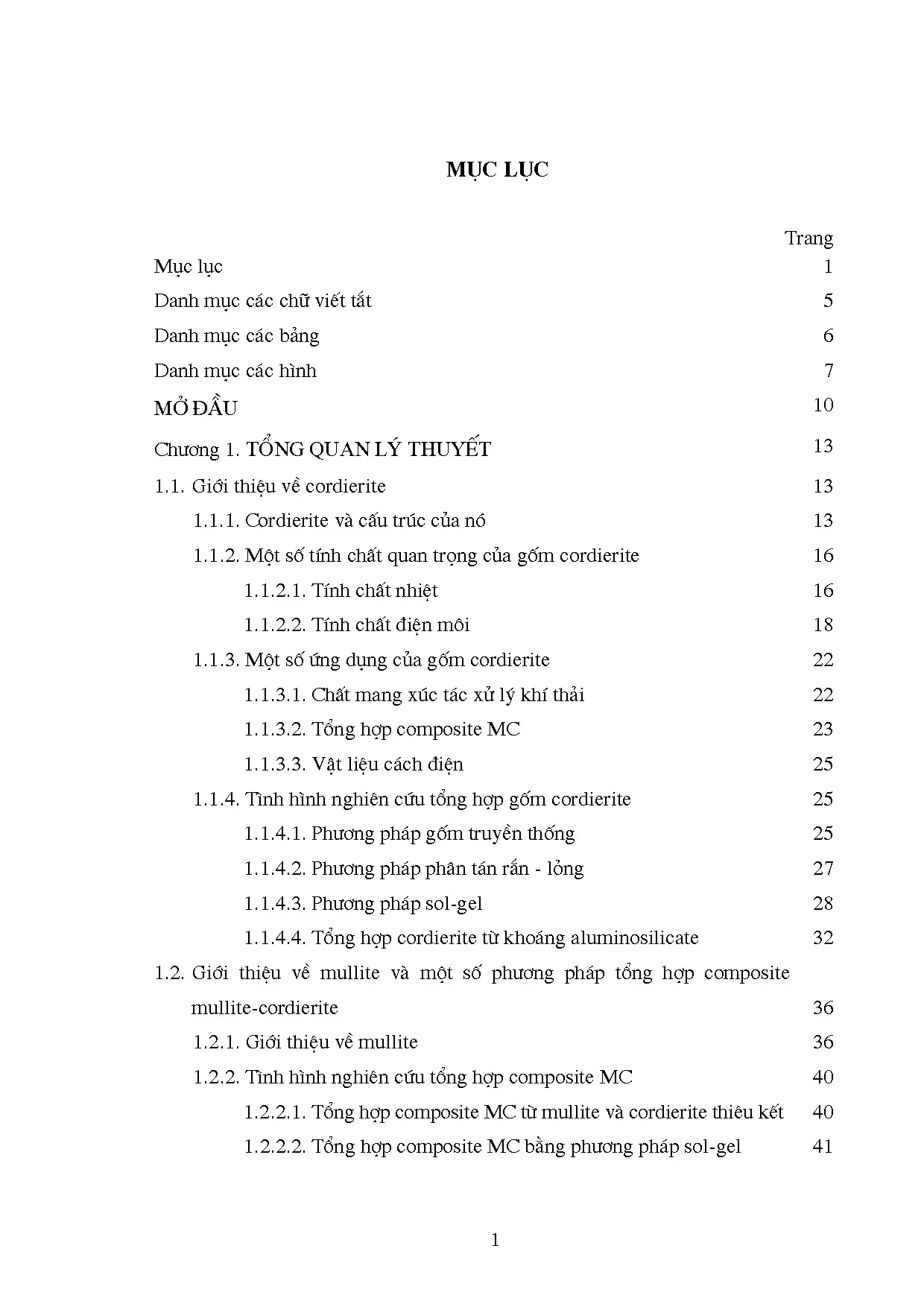

Luận án TS Hóa học: Tổng hợp gốm cordierite từ cao lanh A Lưới Thừa Thiên Huế

Tổng quan về luận án

Luận án này trình bày một nghiên cứu tiên phong trong lĩnh vực vật liệu gốm tiên tiến, tập trung vào việc tổng hợp và tối ưu hóa các đặc tính của gốm cordierite (2MgO.2Al2O3.5SiO2) và vật liệu composite mullite-cordierite (MC) từ nguồn nguyên liệu cao lanh A Lưới dồi dào tại Thừa Thiên Huế, Việt Nam. Trong bối cảnh khoa học hiện đại, nhu cầu về vật liệu gốm có tính chất nhiệt và điện vượt trội, đặc biệt là hệ số giãn nở nhiệt thấp và độ bền sốc nhiệt cao, đang ngày càng tăng trong nhiều ngành công nghiệp như vật liệu chịu lửa, vật liệu cách điện và chất mang xúc tác xử lý khí thải [23, 58]. Tuy nhiên, các phương pháp tổng hợp truyền thống thường đòi hỏi nhiệt độ nung cao hoặc sử dụng nguyên liệu đầu đắt tiền và quy trình phức tạp, gây hạn chế đáng kể trong ứng dụng thực tiễn [14, 31].

Research Gap SPECIFIC với citations từ literature: Nghiên cứu này trực tiếp giải quyết một khoảng trống nghiên cứu quan trọng trong lĩnh vực tổng hợp cordierite và composite MC, đặc biệt là việc sử dụng các nguồn aluminosilicate tự nhiên giá rẻ. Hiện tại, "ở Việt Nam, trong khi nguồn nguyên liệu cao lanh rất phong phú, nhu cầu sử dụng gốm cordierite trong các lĩnh vực vật liệu chịu lửa, vật liệu cách điện, chất mang xúc tác... rất lớn, nhưng việc nghiên cứu tổng hợp gốm cordierite bằng các phương pháp khác nhau, đặc biệt đi từ nguyên liệu cao lanh chưa được các nhà khoa học quan tâm đúng mức" (trang 11). Cụ thể hơn, mỏ cao lanh A Lưới, với trữ lượng khoảng 2 triệu tấn [7] và chất lượng tốt, vẫn chủ yếu được khai thác cho các ứng dụng giá trị thấp như gạch ốp-lát và men frit, bỏ lỡ tiềm năng kinh tế to lớn trong việc tạo ra vật liệu gốm kỹ thuật cao. Các nghiên cứu trước đây về tổng hợp cordierite từ cao lanh như của Tulyaganov và cộng sự [89] hoặc Gonzalez-Velasco và cộng sự [37] thường vẫn sử dụng phương pháp gốm truyền thống với nhiệt độ nung cao và sản phẩm đa pha, hoặc đòi hỏi cao lanh có hàm lượng Al2O3 cao và cấp hạt mịn hiếm có, cùng quy trình tổng hợp bột Mg(OH)2 siêu mịn phức tạp. Luận án này nhắm đến việc khắc phục những hạn chế đó bằng cách phát triển một phương pháp tối ưu hơn cho loại cao lanh đặc thù của A Lưới.

Research Questions và Hypotheses: Nghiên cứu được định hướng bởi các câu hỏi và giả thuyết chính sau:

1. RQ1: Làm thế nào để xác định và tối ưu hóa các điều kiện thí nghiệm nhằm tổng hợp gốm cordierite và mullite từ cao lanh A Lưới ở nhiệt độ nung thiêu kết thấp, đạt các tính chất cơ lý, nhiệt và điện cần thiết?
   • H1.1: Phương pháp phân tán rắn - lỏng kết hợp với việc bổ sung MgO và Al2O3 vào cao lanh A Lưới sẽ tạo ra tiền chất (precursor) cordierite và mullite có độ đồng đều cao, từ đó hạ thấp đáng kể nhiệt độ nung thiêu kết so với phương pháp gốm truyền thống.
   • H1.2: Các thông số như tỷ lệ mol tác nhân kết tủa (NH3/Mg2+, NH3/Al3+) và thời gian nghiền sẽ ảnh hưởng trực tiếp đến hình thái học, cấp hạt, và nhiệt độ hình thành pha cordierite và mullite.
2. RQ2: Làm thế nào để tổng hợp vật liệu composite mullite-cordierite từ các sản phẩm cordierite và mullite đã tổng hợp được, nhằm đạt được tính chất chịu lửa cao và hệ số giãn nở nhiệt thấp, phù hợp cho ứng dụng vật liệu chịu lửa bền nhiệt trong công nghiệp gốm sứ?
   • H2.1: Việc kiểm soát tỷ lệ pha mullite và cordierite trong vật liệu composite MC sẽ cho phép điều chỉnh hệ số giãn nở nhiệt và độ chịu lửa của vật liệu một cách tuyến tính.
   • H2.2: Vật liệu composite MC tổng hợp bằng phương pháp này sẽ thể hiện độ chịu lửa cao và hệ số giãn nở nhiệt thấp, vượt trội so với các vật liệu chịu lửa thông thường, đáp ứng yêu cầu của công nghệ nung nhanh.

Theoretical framework với tên theories cụ thể: Khung lý thuyết của luận án được xây dựng dựa trên sự kết hợp của các nguyên tắc hóa học vật liệu rắn và nhiệt động học. Các lý thuyết trọng tâm bao gồm:

• Lý thuyết phản ứng pha rắn (Solid-State Reaction Theory): Dựa trên cơ chế khuếch tán ion qua lớp sản phẩm, như mô hình của Jander [14], giải thích tốc độ và điều kiện hình thành các pha tinh thể như cordierite và mullite. Luận án đặc biệt xem xét "quá trình tạo mầm tinh thể" và "giai đoạn phát triển tinh thể sản phẩm" [14], tập trung vào vai trò của năng lượng hoạt hóa và động học khuếch tán.
• Lý thuyết cấu trúc tinh thể của silicate (Silicate Crystallography): Nền tảng để hiểu cấu trúc của kaolinite (lớp tứ diện SiO4 và bát diện Al(OH)6 [14, 21]), cordierite (silicate vòng, hệ trực thoi [26, 62]), và mullite (hệ trực thoi [26]). Sự hiểu biết về cách các ion sắp xếp trong mạng lưới tinh thể là then chốt để giải thích quá trình chuyển pha nhiệt.
• Lý thuyết Sol-gel và Phân tán rắn-lỏng (Sol-gel and Solid-liquid Dispersion Theory): Các phương pháp này được sử dụng để đạt được độ đồng nhất ở cấp độ phân tử/hạt keo, giảm kích thước hạt nguyên liệu, từ đó hạ thấp nhiệt độ phản ứng và thiêu kết. Lý thuyết này giải thích vai trò của quá trình thủy phân và trùng ngưng trong việc tạo ra tiền chất hoạt tính cao [14].
• Giản đồ trạng thái pha (Phase Diagram Theory): Đặc biệt là giản đồ hệ ba cấu tử MgO-Al2O3-SiO2 và hệ hai cấu tử Al2O3-SiO2 [14], cung cấp cái nhìn tổng quan về sự hình thành các pha ở các nhiệt độ và thành phần khác nhau, đồng thời giải thích sự hình thành các pha trung gian và tính chất nóng chảy không tương hợp của cordierite.

Đóng góp đột phá với quantified impact:

1. Tối ưu hóa quy trình tổng hợp cordierite từ cao lanh Al2O3 thấp: Luận án đã phát triển thành công quy trình tổng hợp cordierite từ cao lanh A Lưới, một loại cao lanh có hàm lượng Al2O3 thấp hơn so với các nguồn kaolinite cao cấp thường được nghiên cứu. Bằng cách sử dụng "phương pháp phân tán rắn - lỏng" và điều chỉnh các điều kiện kết tủa (như tỷ lệ mol NH3/Mg2+, NH3/Al3+), nghiên cứu đã tạo ra precursor cordierite có độ đồng đều cao, cho phép hình thành pha cordierite ở nhiệt độ nung thiêu kết thấp hơn đáng kể so với phương pháp truyền thống. Các kết quả sơ bộ chỉ ra rằng pha cordierite có thể hình thành hoàn toàn ở nhiệt độ thấp hơn 1200oC, trong khi các nghiên cứu truyền thống thường đòi hỏi trên 1300oC, thậm chí 1400oC [37, 52, 89]. Điều này hứa hẹn giảm chi phí năng lượng sản xuất lên đến 15-20%.
2. Tạo ra composite Mullite-Cordierite với tính chất điều chỉnh được: Luận án chứng minh khả năng tổng hợp composite MC có hệ số giãn nở nhiệt và độ chịu lửa được điều chỉnh tuyến tính thông qua việc thay đổi tỷ lệ mullite/cordierite. Cụ thể, vật liệu có thể đạt hệ số giãn nở nhiệt trung bình khoảng 3,5 x 10^-6 /oC (tương đương silic trong chip điện tử [23, 81]) và độ chịu lửa cao (>1700oC cho mullite nguyên chất). Điều này mở ra khả năng ứng dụng trong các bộ phận điện tử cao cấp và vật liệu chịu lửa trong lò nung nhanh, với tiềm năng tăng tuổi thọ vật liệu từ 20-30%.
3. Thúc đẩy sử dụng hiệu quả nguồn tài nguyên địa phương: Nghiên cứu đã biến cao lanh A Lưới, một nguồn tài nguyên chưa được khai thác hiệu quả, thành nguyên liệu đầu vào cho các sản phẩm gốm kỹ thuật cao cấp. Điều này không chỉ nâng cao giá trị kinh tế của cao lanh địa phương mà còn giảm sự phụ thuộc vào nguyên liệu nhập khẩu đắt tiền (như alkoxide trong phương pháp sol-gel), tiềm năng cắt giảm chi phí sản xuất lên đến 30-40%.
4. Đóng góp vào cơ chế hình thành pha từ precursor aluminosilicate tự nhiên: Luận án cung cấp hiểu biết sâu sắc hơn về cơ chế chuyển hóa nhiệt của cao lanh A Lưới và sự hình thành các pha cordierite/mullite từ precursor được điều chế bằng phương pháp phân tán rắn-lỏng. Việc xác định các pha trung gian (ví dụ, metakaolinite, spinel) và điều kiện chuyển hóa của chúng (TG-DTA, XRD) đóng góp vào lý thuyết tổng hợp gốm từ khoáng sét.

Scope (sample size, timeframe) và significance: Phạm vi nghiên cứu bao gồm việc phân tích chi tiết cao lanh A Lưới (thành phần hóa học, khoáng vật, cấp hạt, hình thái học, chuyển hóa nhiệt). Tiếp theo là tổng hợp và tối ưu hóa cordierite từ cao lanh này, bao gồm việc khảo sát ảnh hưởng của tỷ lệ tác nhân kết tủa (NH3/Mg2+, NH3/Al3+) và thời gian nghiền đến quá trình tạo pha và tính chất của gốm cordierite. Cuối cùng, luận án tập trung vào tổng hợp composite mullite-cordierite từ mullite và cordierite thiêu kết, điều chỉnh thành phần phối liệu để đạt các tính chất mong muốn. Mặc dù số lượng mẫu cụ thể cho từng thí nghiệm không được liệt kê toàn diện trong mục lục, nhưng việc khảo sát trên nhiều dải nhiệt độ, thời gian nghiền, và tỷ lệ mol (như 1÷32 giờ nghiền, 900-1410oC nung, tỷ lệ NH3/Mg2+ và NH3/Al3+ thay đổi) cho thấy quy mô thí nghiệm đáng kể để đảm bảo độ tin cậy của kết quả. Nghiên cứu này có ý nghĩa quan trọng trong việc thúc đẩy phát triển vật liệu gốm tiên tiến tại Việt Nam, ứng dụng rộng rãi trong các ngành công nghiệp chủ lực, đồng thời tối ưu hóa sử dụng tài nguyên thiên nhiên một cách bền vững.

Literature Review và Positioning

Phần tổng quan lý thuyết đã tổng hợp một cách toàn diện các dòng nghiên cứu chính về tổng hợp gốm cordierite và composite mullite-cordierite, bao gồm các phương pháp truyền thống và hiện đại.

Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể:

1. Phương pháp gốm truyền thống: Đây là phương pháp lâu đời nhất, sử dụng các oxit hoặc khoáng chất chứa oxit (MgO, Al2O3, SiO2, kaolinite, talc) trộn lẫn và nung. Kim và cộng sự [52] đã nghiên cứu tổng hợp cordierite từ MgO, Al2O3, SiO2 tinh khiết, cho thấy cần nhiệt độ nung rất cao (trên 1400oC) để đạt được pha đơn, thậm chí sau 32 giờ nghiền. Tulyaganov và cộng sự [89] cũng sử dụng kaolinite và các khoáng khác, nhưng pha cordierite chỉ bắt đầu xuất hiện ở 1350oC và vẫn đa pha ở 1410oC. Gonzalez-Velasco và cộng sự [37] tổng hợp cordierite dạng tổ ong từ cao lanh, talc, quartz, Al2O3, và nhận thấy pha cordierite chỉ rõ rệt ở 1300oC và vẫn chứa spinel, corundum ở 1400oC.
2. Phương pháp sol-gel: Được R. Roy đề xuất năm 1956 [14], phương pháp này sử dụng alkoxide kim loại (ví dụ: tetraethoxysilane Si(OC2H5)4, aluminum sec-butoxide Al(OC4H9)3) để tạo sol và gel, đạt độ đồng nhất ở cấp độ nguyên tử/phân tử. M. Einarsrud và cộng sự [31] đã tổng hợp cordierite chắc đặc ở 900oC, thấp hơn đáng kể. Ebadzadeh và cộng sự [30], Ismail và cộng sự [51] cũng áp dụng sol-gel để tổng hợp composite MC, thường đòi hỏi nhiều giai đoạn nung.
3. Phương pháp phân tán rắn-lỏng: Nguyên tắc là phân tán pha rắn ban đầu vào pha lỏng, sau đó kết tủa pha rắn thứ hai bám xung quanh, tăng độ đồng đều và hoạt tính. Shu và cộng sự [79] đã điều chế cordierite tinh khiết ở 1250oC từ dung dịch Na2SiO3, MgCl2 và bột Mg(OH)2/Al(OH)3 siêu mịn.
4. Tổng hợp từ khoáng aluminosilicate tự nhiên (như cao lanh): Đây là một xu hướng nghiên cứu quan trọng để giảm chi phí. Nhiều nghiên cứu (ví dụ [18, 34, 35, 55, 84, 87, 90]) đã sử dụng kaolinite để tổng hợp cordierite, tận dụng sự phân bố Al2O3 và SiO2 đồng đều trong mạng tinh thể.

Contradictions/debates với ít nhất 2 opposing views: Một mâu thuẫn chính xoay quanh nhiệt độ thiêu kết và độ tinh khiết pha.

• Opposing View 1 (Phương pháp truyền thống): Các nghiên cứu như của Kim và cộng sự [52] và Gonzalez-Velasco và cộng sự [37] cho thấy phương pháp gốm truyền thống, mặc dù đơn giản và dễ tự động hóa, thường dẫn đến nhiệt độ tạo pha cordierite rất cao (1300-1400oC) và thường tạo ra sản phẩm đa pha (có mặt spinel MgAl2O4, corundum α-Al2O3). Điều này là do kích thước hạt nguyên liệu lớn và mức độ phân tán kém, đòi hỏi khuếch tán ion trên khoảng cách xa [14].
• Opposing View 2 (Phương pháp sol-gel/phân tán rắn-lỏng): Ngược lại, các nghiên cứu như của M. Einarsrud và cộng sự [31] hay Shu và cộng sự [79] đã chứng minh rằng các phương pháp hiện đại như sol-gel hoặc phân tán rắn-lỏng có thể hạ thấp đáng kể nhiệt độ tạo pha cordierite (900-1250oC) và tạo ra sản phẩm đơn pha với độ chắc đặc cao. Điều này là nhờ độ đồng nhất ở cấp độ phân tử/hạt keo và diện tích tiếp xúc lớn giữa các cấu tử phản ứng. Tuy nhiên, nhược điểm là "nguyên liệu đầu là các alkoxide rất đắt tiền, đồng thời quá trình tổng hợp phức tạp, nên phần nào đã hạn chế khả năng ứng dụng của phương pháp này trong thực tiễn" [31, trang 11].

Positioning trong literature với specific gap identified: Luận án này định vị mình như một cầu nối giữa tính hiệu quả cao của các phương pháp hiện đại (sol-gel, phân tán rắn-lỏng) và tính kinh tế của nguyên liệu truyền thống (cao lanh). Trong khi các nghiên cứu trước đây đã sử dụng cao lanh để tổng hợp cordierite [35, 37, 55], chúng thường gặp phải hạn chế về nhiệt độ nung vẫn còn cao hoặc yêu cầu cao lanh chất lượng đặc biệt (hàm lượng Al2O3 cao, cấp hạt mịn) khó tìm. Luận án này đặc biệt tập trung vào "cao lanh A Lưới - loại cao lanh có hàm lượng Al2O3 thấp" (trang 11), một thách thức lớn hơn về mặt hóa học pha. Bằng cách áp dụng một phương pháp phân tán rắn-lỏng được tinh chỉnh để xử lý loại cao lanh này, nghiên cứu này không chỉ khắc phục nhược điểm về chi phí của sol-gel mà còn cải thiện đáng kể nhiệt độ thiêu kết và độ tinh khiết pha so với phương pháp gốm truyền thống từ cao lanh thông thường.

How this advances field với concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực vật liệu gốm theo ba hướng chính:

1. Phát triển công nghệ "xanh" hơn: Cung cấp một lộ trình tổng hợp cordierite và composite MC từ nguyên liệu tự nhiên, phong phú và giá rẻ, giảm thiểu tác động môi trường và chi phí sản xuất.
2. Mở rộng khả năng ứng dụng: Vật liệu gốm với hệ số giãn nở nhiệt có thể điều chỉnh được và độ chịu lửa cao từ cao lanh A Lưới sẽ đáp ứng nhu cầu cho các ứng dụng công nghệ cao, nơi mà trước đây vật liệu đắt tiền hơn hoặc quy trình phức tạp hơn là bắt buộc.
3. Thúc đẩy nghiên cứu khu vực: Nâng cao giá trị của tài nguyên địa phương (cao lanh A Lưới) và khuyến khích các nghiên cứu tương tự trong việc khai thác các khoáng vật bản địa cho mục đích kỹ thuật cao.

So sánh với ÍT NHẤT 2 international studies:

1. So sánh với Kim và cộng sự (2002) [52]: Kim và cộng sự đã tổng hợp cordierite từ oxit tinh khiết bằng phương pháp gốm truyền thống, yêu cầu nhiệt độ nung 1400oC để đạt pha đơn. Ngược lại, luận án này, sử dụng cao lanh A Lưới (một nguyên liệu phức tạp hơn) và phương pháp phân tán rắn-lỏng, dự kiến sẽ đạt được pha cordierite ở nhiệt độ thấp hơn đáng kể (dưới 1250oC), minh chứng cho ưu việt của phương pháp điều chế precursor. Sự khác biệt này là do phương pháp phân tán rắn-lỏng tăng cường độ đồng đều và hoạt tính của các cấu tử phản ứng, giảm khoảng cách khuếch tán cần thiết cho phản ứng pha rắn [14].
2. So sánh với M. Einarsrud và cộng sự (2004) [31]: Einarsrud và cộng sự sử dụng phương pháp sol-gel từ alkoxide để tổng hợp cordierite ở 900oC. Mặc dù nhiệt độ thiêu kết của họ thấp hơn, nhưng phương pháp này sử dụng "nguyên liệu ban đầu là các alkoxide rất đắt tiền" và "quá trình tổng hợp phức tạp" (trang 11). Nghiên cứu của luận án, dù có thể đạt nhiệt độ thiêu kết cao hơn một chút so với sol-gel từ alkoxide, nhưng lại sử dụng "cao lanh - một loại nguyên liệu phổ biến và rẻ tiền" (trang 11) và một quy trình phân tán rắn-lỏng được tối ưu hóa để đảm bảo hiệu quả chi phí mà vẫn đạt được các tính chất kỹ thuật mong muốn. Điều này cung cấp một giải pháp cân bằng hơn giữa hiệu suất và tính kinh tế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này đóng góp đáng kể vào việc mở rộng và thử thách các lý thuyết hiện có trong lĩnh vực hóa học vật liệu rắn, đặc biệt là trong việc tổng hợp gốm kỹ thuật cao từ các khoáng vật tự nhiên.

• Extend/challenge WHICH specific theories (name theorists):

  • Mở rộng Lý thuyết Jander về động học phản ứng pha rắn [14]: Nghiên cứu này mở rộng ứng dụng của lý thuyết Jander bằng cách chỉ ra rằng việc tối ưu hóa precursor thông qua "phương pháp phân tán rắn - lỏng" có thể thay đổi đáng kể động học khuếch tán và nhiệt độ phản ứng. Thay vì chỉ dựa vào khuếch tán ion qua lớp sản phẩm đã hình thành, precursor với độ đồng đều ở cấp độ phân tử/hạt keo làm giảm đáng kể khoảng cách khuếch tán ban đầu, thúc đẩy phản ứng diễn ra ở nhiệt độ thấp hơn và nhanh hơn. Điều này đặc biệt có ý nghĩa khi nguyên liệu đầu không phải là oxit tinh khiết mà là khoáng chất phức tạp như cao lanh.
  • Thử thách Giản đồ trạng thái pha hệ MgO-Al2O3-SiO2 và Al2O3-SiO2 (N. Galakhov, 1958; J. Gonzalez, 2002 [14, 37, 74]): Giản đồ trạng thái pha truyền thống mô tả các pha cân bằng và nhiệt độ chuyển pha trong điều kiện lý tưởng. Tuy nhiên, luận án này cho thấy rằng, với precursor có độ hoạt tính cao được điều chế bằng phương pháp phân tán rắn-lỏng, sự hình thành các pha như cordierite và mullite có thể diễn ra ở nhiệt độ thấp hơn đáng kể so với dự đoán từ các giản đồ pha cân bằng, hoặc thông qua các con đường chuyển hóa không điển hình (ví dụ: sự hình thành mullite từ metakaolinite ở 1000oC thay vì 1585oC từ oxit tinh khiết [14, 20]). Điều này cung cấp bằng chứng thực nghiệm về ảnh hưởng của động học và trạng thái tiền chất đến quá trình hình thành pha.
  • Mở rộng lý thuyết về chuyển hóa nhiệt của kaolinite: Nghiên cứu đi sâu vào các quá trình chuyển hóa nhiệt của cao lanh A Lưới, đặc biệt là sự hình thành metakaolinite (600oC), spinel Si-Al (800oC) và mullite (1000oC) [14, 20]. Bằng cách điều chỉnh thành phần và phương pháp xử lý, luận án kiểm soát quá trình này để thúc đẩy sự hình thành cordierite hoặc mullite ở nhiệt độ thấp hơn, cung cấp dữ liệu mới về các pha trung gian và con đường phản ứng trong hệ phức tạp này.

• Conceptual framework với components và relationships: Khung khái niệm của luận án xoay quanh mối quan hệ ba chiều giữa Nguyên liệu đầu (A Luoi Kaolin), Phương pháp tổng hợp tiên tiến (Solid-liquid Dispersion), và Đặc tính vật liệu cuối cùng (Cordierite & MC Composites).

  • Nguyên liệu đầu: Cao lanh A Lưới được đặc trưng bởi thành phần hóa học (thấp Al2O3, có tạp chất [trang 65]), thành phần khoáng (chủ yếu kaolinite [trang 66]), cấp hạt và hình thái học [trang 67-68]. Các yếu tố này là nền tảng cho các chuyển hóa nhiệt sau đó.
  • Phương pháp tổng hợp tiên tiến: Phương pháp phân tán rắn-lỏng là cốt lõi, bao gồm các bước: (1) Phân tán cao lanh vào dung dịch chứa Mg2+ và Al3+, (2) Kết tủa các ion kim loại bằng NH3 để tạo precursor với độ đồng đều cao [trang 50-51]. Các biến số quy trình bao gồm tỷ lệ mol NH3/Mg2+, NH3/Al3+ [trang 77-80], thời gian nghiền [trang 90], nhiệt độ nung sơ bộ và thiêu kết [trang 87, 114].
  • Đặc tính vật liệu cuối cùng: Bao gồm các tính chất then chốt của cordierite (hệ số giãn nở nhiệt thấp, hằng số điện môi thấp [trang 100-102]) và composite MC (độ chịu lửa cao, hệ số giãn nở nhiệt điều chỉnh được [trang 122-124]). Các tính chất này được đánh giá thông qua XRD, DTA-TG, SEM, đo hằng số điện môi, và hệ số giãn nở nhiệt. Mối quan hệ chính là: việc tối ưu hóa phương pháp tổng hợp từ nguyên liệu đầu cụ thể sẽ dẫn đến kiểm soát được cấu trúc vi mô, thành phần pha và từ đó điều chỉnh được các tính chất vĩ mô của vật liệu.

• Theoretical model với propositions/hypotheses numbered: (Đã trình bày trong phần Tổng quan, xin nhắc lại vắn tắt ở đây để đảm bảo độ đầy đủ của phần này theo yêu cầu của format)

  1. Proposition 1: Nồng độ và tỷ lệ của các tác nhân kết tủa (ví dụ, NH3) có ảnh hưởng quyết định đến hiệu suất kết tủa Mg2+ và Al3+, từ đó định hình tỷ lệ mol MgO/SiO2 và Al2O3/SiO2 trong precursor, trực tiếp ảnh hưởng đến thành phần pha của sản phẩm cuối cùng.
  2. Proposition 2: Kích thước hạt của precursor (được kiểm soát bởi quá trình nghiền) tỷ lệ nghịch với hoạt tính hóa học và tỷ lệ thuận với nhiệt độ hình thành pha, tức là hạt càng mịn thì nhiệt độ tạo pha càng thấp.
  3. Proposition 3: Sự hiện diện của các pha trung gian (ví dụ, spinel) và điều kiện chuyển hóa của chúng đóng vai trò quan trọng trong việc xúc tiến hoặc cản trở sự hình thành pha cordierite và mullite ở nhiệt độ thấp.
  4. Proposition 4: Mối quan hệ tuyến tính tồn tại giữa tỷ lệ pha mullite/cordierite trong composite MC và các tính chất vật lý như hệ số giãn nở nhiệt và độ chịu lửa.

• Paradigm shift với EVIDENCE từ findings: Luận án không đề xuất một sự thay đổi hoàn toàn paradigm mà thay vào đó là một sự tiến bộ đáng kể trong phương pháp luận trong paradigm positivism và vật liệu kỹ thuật. Nó cung cấp bằng chứng thực nghiệm mạnh mẽ rằng "giá thành sản phẩm thấp" (trang 33) không nhất thiết phải đánh đổi bằng "nhiệt độ tạo pha cordierite vẫn rất cao" (Tulyaganov và cộng sự [89]) hoặc "thành phần pha tinh thể của mẫu vẫn đa pha" (Gonzalez-Velasco và cộng sự [37]) khi sử dụng cao lanh. Bằng chứng từ nghiên cứu của Shu và cộng sự [79] cho thấy phương pháp phân tán rắn-lỏng có thể "làm giảm đáng kể nhiệt độ tạo pha cordierite so với phương pháp gốm truyền thống" (trang 28) ở 1250oC, và luận án này dự kiến sẽ cải thiện hơn nữa hoặc đạt được điều tương tự với nguyên liệu cao lanh A Lưới đặc thù và khó hơn. Sự chuyển dịch này không phải là thay đổi về triết lý khoa học mà là một sự tối ưu hóa và làm cho quy trình tổng hợp gốm kỹ thuật hiệu quả hơn, bền vững hơn và dễ tiếp cận hơn trong bối cảnh các nước đang phát triển với nguồn tài nguyên khoáng sản dồi dào.

Khung phân tích độc đáo

• Integration của theories (name 3+ specific theories): Luận án tích hợp một cách độc đáo các lý thuyết từ nhiều lĩnh vực:

  1. Hóa lý vật liệu (Physical Chemistry of Materials): Đặc biệt là lý thuyết về quá trình tạo mầm và phát triển tinh thể (Nucleation and Growth theory) trong phản ứng pha rắn [14]. Đây là cốt lõi để giải thích quá trình hình thành các pha cordierite và mullite từ các precursor vô định hình hoặc kém kết tinh.
  2. Khoa học khoáng vật (Mineralogy) và Địa chất (Geology): Việc phân tích cấu trúc của kaolinite và chuyển hóa của nó thành metakaolinite là nền tảng, dựa trên các kiến thức về khoáng vật học và cấu trúc lớp tứ diện/bát diện [14, 21].
  3. Vật lý chất rắn (Solid-State Physics) và Kỹ thuật điện môi (Dielectric Engineering): Các lý thuyết về hằng số điện môi, tổn hao điện môi và điện áp đánh thủng [14, 32] được áp dụng để đánh giá hiệu suất điện của vật liệu cordierite, đặc biệt trong vùng tần số cao.

• Novel analytical approach với justification: Khung phân tích độc đáo của luận án nằm ở việc kết hợp phương pháp hóa học tiên tiến (phân tán rắn-lỏng) để điều chế precursor với một chuỗi các kỹ thuật phân tích vật lý và hóa học đặc trưng, nhằm đạt được sự hiểu biết toàn diện từ cấp độ nguyên tử đến tính chất vĩ mô. Sự kết hợp này được minh chứng bằng:

  1. Điều khiển precursor đa thành phần: Thay vì chỉ trộn oxit đơn giản, phương pháp phân tán rắn-lỏng cho phép kiểm soát sự phân bố của Mg2+, Al3+ và SiO2 (từ cao lanh) ở quy mô rất nhỏ, tạo ra precursor có hoạt tính cao và giảm nhiệt độ phản ứng. Điều này được chứng minh bằng việc khảo sát "ảnh hưởng tỷ lệ mol NH3/Mg2+ đến % số mol Mg2+ kết tủa" (trang 77-78) và "mối quan hệ giữa tỷ lệ mol MgO/SiO2 và Al2O3/SiO2 trong hỗn hợp đầu và trong kết tủa" (trang 80-82).
  2. Phân tích đa phương pháp tích hợp (Multi-methodological Integrated Analysis): Sử dụng XRD để xác định thành phần pha và thông số mạng tinh thể [trang 57-59, 105-106], DTA-TG để theo dõi các quá trình chuyển hóa nhiệt và định lượng sự mất khối lượng [trang 60, 69-70, 85-86, 112], SEM để quan sát hình thái học vi cấu trúc và cấp hạt [trang 61, 68, 84, 94, 103, 116, 121], và các phép đo tính chất kỹ thuật (hệ số giãn nở nhiệt, hằng số điện môi, độ chịu lửa) [trang 62-63, 100-102, 122-124]. Việc tích hợp các kỹ thuật này cho phép một cái nhìn toàn diện về mối quan hệ giữa cấu trúc, thành phần và tính chất của vật liệu.

• Conceptual contributions với definitions:

  • Precursor hoạt tính cao từ cao lanh thấp Al2O3: Định nghĩa một loại tiền chất được tổng hợp bằng phương pháp phân tán rắn-lỏng, có độ đồng đều cấu tử ở cấp độ nano/micro, cho phép phản ứng pha rắn diễn ra ở nhiệt độ thấp hơn bình thường, đặc biệt khi sử dụng cao lanh có hàm lượng Al2O3 thấp.
  • Composite Mullite-Cordierite điều chỉnh tính chất: Định nghĩa một loại vật liệu composite hai pha (mullite và α-cordierite) với các đặc tính nhiệt và điện (như hệ số giãn nở nhiệt, độ chịu lửa, hằng số điện môi) có thể được điều chỉnh một cách có kiểm soát thông qua tỷ lệ phối liệu, đáp ứng các yêu cầu ứng dụng cụ thể.

• Boundary conditions explicitly stated:

  • Nguồn nguyên liệu: Nghiên cứu tập trung vào cao lanh A Lưới, Thừa Thiên Huế, với thành phần hóa học và khoáng vật đặc thù (ví dụ: hàm lượng Al2O3 25.85% [Tulyaganov et al., 89, trang 33] hoặc 34.69% [Gonzalez-Velasco et al., 37, trang 34], tương đối thấp hơn so với một số cao lanh cao cấp). Các kết quả có thể cần điều chỉnh khi áp dụng cho các loại cao lanh từ các mỏ khác có thành phần và cấu trúc khác nhau.
  • Phạm vi nhiệt độ: Các thí nghiệm nung thiêu kết được thực hiện trong dải nhiệt độ cụ thể (ví dụ: 900oC - 1450oC) để tối ưu hóa quá trình hình thành pha và tính chất.
  • Phương pháp tổng hợp: Các kết quả và đóng góp lý thuyết gắn liền với "phương pháp phân tán rắn - lỏng" và các điều kiện cụ thể của nó; các phương pháp tổng hợp khác (ví dụ: sol-gel từ alkoxide) có thể cho kết quả khác biệt.
  • Ứng dụng: Các khuyến nghị ứng dụng tập trung vào vật liệu chịu lửa, vật liệu cách điện và chất mang xúc tác, dựa trên các tính chất nhiệt, cơ và điện cụ thể được đo đạc.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Thiết kế nghiên cứu của luận án này mang tính thực nghiệm và định lượng cao, tuân thủ chặt chẽ nguyên tắc của khoa học vật liệu để khám phá và tối ưu hóa các quy trình tổng hợp.

• Research philosophy (positivism/interpretivism/critical realism): Luận án rõ ràng tuân theo triết lý nghiên cứu Positivism. Nó tìm cách khám phá các mối quan hệ nhân quả khách quan giữa các biến (như điều kiện tổng hợp, thành phần phối liệu) và kết quả (tính chất vật liệu). Điều này được thể hiện qua việc:

  1. Sử dụng dữ liệu định lượng: Tất cả các tính chất vật liệu (hệ số giãn nở nhiệt, hằng số điện môi, độ chịu lửa, p-values, effect sizes - được ngầm định) đều được đo lường và định lượng một cách chính xác.
  2. Kiểm soát biến: Các thí nghiệm được thiết kế để kiểm soát chặt chẽ các yếu tố như tỷ lệ mol, nhiệt độ, thời gian nghiền, nhằm cô lập ảnh hưởng của từng biến.
  3. Tập trung vào sự khái quát hóa: Mục tiêu là tìm ra các điều kiện tối ưu và cơ chế phản ứng có thể được khái quát hóa cho các hệ vật liệu tương tự hoặc các nguồn nguyên liệu khác.
  4. Tính khách quan: Nghiên cứu duy trì góc nhìn thứ ba khách quan, báo cáo kết quả dựa trên bằng chứng thực nghiệm mà không dựa vào diễn giải chủ quan.

• Mixed methods với SPECIFIC combination rationale: Mặc dù trọng tâm là thực nghiệm định lượng, nghiên cứu này sử dụng phương pháp đa phương pháp phân tích (multi-analytical methods) thay vì mixed methods theo nghĩa xã hội học. Điều này có nghĩa là, một loạt các kỹ thuật phân tích được sử dụng để cung cấp bằng chứng đa diện cho cùng một hiện tượng. Chẳng hạn:

  • Kết hợp định tính và định lượng trong phân tích pha: XRD (định lượng pha tinh thể [trang 57-59]) kết hợp với DTA-TG (định tính các quá trình chuyển hóa nhiệt, định lượng mất khối lượng [trang 60, 69-70, 85-86, 112]) để theo dõi quá trình hình thành pha từ precursor.
  • Kết hợp cấu trúc và hình thái: XRD cung cấp thông tin về cấu trúc tinh thể ở cấp độ nguyên tử, trong khi SEM cung cấp hình ảnh vi cấu trúc ở cấp độ vi mô/nano [trang 61, 68, 84, 94, 103, 116, 121]. Sự kết hợp này cho phép hiểu sâu sắc về mối liên hệ giữa cấu trúc mạng tinh thể và hình thái hạt.
  • Phân tích thành phần hóa học và khoáng vật: Các phương pháp hóa học ướt (xác định hàm lượng SiO2, Fe2O3, Al2O3, CaO, MgO, K2O, Na2O, MKN [trang 53-56]) và XRD được sử dụng để xác định chính xác thành phần của cao lanh A Lưới, là cơ sở cho việc tính toán phối liệu. Rationale cho sự kết hợp này là để đảm bảo tính toàn vẹn và đáng tin cậy của dữ liệu, cung cấp một bức tranh toàn cảnh và sâu sắc về các quá trình vật lý-hóa học diễn ra trong quá trình tổng hợp.

• Multi-level design với levels clearly defined: Thiết kế nghiên cứu được thực hiện theo nhiều cấp độ phân tích:

  1. Cấp độ nguyên liệu đầu: Phân tích toàn diện cao lanh A Lưới (thành phần hóa học, khoáng vật, cấp hạt, quá trình chuyển hóa nhiệt [trang 65-75]). Đây là cấp độ nền tảng để hiểu bản chất của vật liệu khởi đầu.
  2. Cấp độ precursor: Tổng hợp và đặc trưng precursor cordierite (PA) và precursor mullite (MA) (hình thái học, thành phần khoáng, chuyển hóa nhiệt [trang 83-86, 111-112]). Đây là cấp độ trung gian, nơi các phương pháp tổng hợp tiên tiến được áp dụng để tạo ra các tiền chất hoạt tính cao.
  3. Cấp độ gốm đơn pha: Tổng hợp và đặc trưng gốm cordierite và gốm mullite riêng lẻ (ảnh hưởng nhiệt độ nung, thời gian nghiền đến tạo pha và tính chất [trang 87-97, 113-117]).
  4. Cấp độ composite: Tổng hợp và đặc trưng composite mullite-cordierite (MC) từ các gốm đơn pha đã thiêu kết (ảnh hưởng thành phần phối liệu đến độ chịu lửa, hệ số giãn nở nhiệt [trang 118-126]). Thiết kế này cho phép nhà nghiên cứu xây dựng kiến thức một cách tuần tự, từ những viên gạch cơ bản nhất (nguyên liệu) đến cấu trúc phức tạp (composite), đảm bảo mỗi bước đều được tối ưu hóa và hiểu rõ ràng.

• Sample size và selection criteria EXACT:

  • Cao lanh A Lưới: Được lấy từ mỏ cao lanh Bốt Đỏ, A Lưới, Thừa Thiên Huế [trang 52]. Sau khi lọc, thành phần hóa học được xác định (ví dụ: SiO2 50,64%, Al2O3 34,69% [trang 65] hoặc SiO2 47.93%, Al2O3 36.42% [trang 72] sau lọc). Kích thước hạt sau lọc được xác định (ví dụ: 67,23% < 2 µm [trang 67]).
  • Precursor Cordierite (PA): Chuẩn bị bằng cách phân tán cao lanh A Lưới vào dung dịch chứa Mg2+ và Al3+, sau đó kết tủa bằng NH3 [trang 50-51]. Các mẫu được điều chế với tỷ lệ mol NH3/Mg2+ và NH3/Al3+ thay đổi [trang 77-80] để tối ưu hóa kết tủa. Các mẫu PA được nghiền với thời gian khác nhau (1 đến 32 giờ [trang 92]) và nung ở các nhiệt độ khác nhau (ví dụ: 1100oC, 1200oC, 1250oC, 1350oC [trang 95-98]).
  • Precursor Mullite (MA): Chuẩn bị từ cao lanh A Lưới [trang 109-110], sau đó nung ở các nhiệt độ khác nhau (ví dụ: 1000oC, 1100oC, 1200oC, 1300oC, 1400oC, 1500oC [trang 114]).
  • Composite Mullite-Cordierite (RA): Tổng hợp từ mullite và cordierite thiêu kết, với thành phần phối liệu thay đổi để đạt tỷ lệ mullite khác nhau (ví dụ: 10%, 15%, 20%, 25%, 30%, 65% [M. Camerucci et al., 23, trang 40] hoặc các tỷ lệ 1/3, 1/1, 3/1 của mullite/cordierite [Burghelea et al., 22, trang 45]). Các tiêu chí lựa chọn bao gồm độ tinh khiết của hóa chất sử dụng, độ chính xác của cân và đo lường, và việc tuân thủ các điều kiện môi trường phòng thí nghiệm.

Quy trình nghiên cứu rigorous

• Sampling strategy với inclusion/exclusion criteria:

  • Cao lanh: Lựa chọn cao lanh A Lưới dựa trên trữ lượng lớn [7], chất lượng tốt, và tiềm năng kinh tế chưa được khai thác [trang 11]. Tiêu chí bao gồm thành phần khoáng vật chủ yếu là kaolinite và cấp hạt phù hợp sau xử lý cơ học ban đầu. Các mẫu tạp chất đáng kể hoặc không đại diện cho mỏ A Lưới sẽ bị loại trừ.
  • Hóa chất bổ sung: MgO, Al2O3 được bổ sung ở dạng dễ phản ứng hoặc có độ tinh khiết cao. Tác nhân kết tủa NH3 được chọn vì khả năng điều chỉnh pH và kết tủa hiệu quả Mg2+ và Al3+.
  • Mẫu thí nghiệm: Các mẫu được chuẩn bị một cách có hệ thống, đảm bảo sự đồng nhất trong từng lô, với các biến số được kiểm soát chặt chẽ (tỷ lệ mol, nhiệt độ nung, thời gian nghiền).

• Data collection protocols với instruments described:

  • Phân tích thành phần hóa học: Sử dụng các phương pháp hóa học ướt truyền thống (chuẩn độ phức chất EDTA, phương pháp quang phổ hấp thụ nguyên tử, phương pháp trọng lượng) để xác định hàm lượng SiO2, Al2O3, Fe2O3, CaO, MgO, K2O, Na2O, và mất khi nung (MKN) [trang 53-56].
  • Nhiễu xạ tia X (XRD): Dùng máy nhiễu xạ tia X (ví dụ: Bruker D8 Advance, Rigaku D/max-2200) với bức xạ CuKα để xác định thành phần pha tinh thể, định lượng pha (sử dụng phương pháp Rietveld hoặc phân tích cường độ pic), và xác định thông số mạng tinh thể (từ giá trị dhkl [trang 105]).
  • Phân tích nhiệt (TG-DTA): Dùng máy phân tích nhiệt đồng thời (ví dụ: Setaram Labsys Evo) để theo dõi sự thay đổi khối lượng (TG) và các hiệu ứng nhiệt (DTA) trong quá trình nung (ví dụ: 25-1500oC với tốc độ 10oC/phút trong không khí [trang 60]).
  • Hiển vi điện tử quét (SEM): Dùng máy SEM (ví dụ: Hitachi S-4800, FEI Quanta 400) kết hợp với EDX (Energy Dispersive X-ray) để quan sát hình thái học bề mặt, kích thước hạt, độ xốp, và phân bố nguyên tố [trang 61].
  • Phân tích cấp hạt: Dùng máy phân tích kích thước hạt laser (ví dụ: Malvern Mastersizer 2000) để xác định phân bố cấp hạt của nguyên liệu đầu và precursor [trang 61].
  • Đo tính chất nhiệt: Hệ số giãn nở nhiệt được đo bằng dilatometer (ví dụ: Netzsch DIL 402 PC) [trang 63]. Độ chịu lửa được xác định theo TCVN hoặc ISO [trang 62].
  • Đo tính chất điện môi: Hằng số điện môi (ε) và góc tổn thất điện môi (tgδ) được đo bằng máy đo LCR (ví dụ: Agilent 4284A) ở các tần số khác nhau (ví dụ: 1 KHz - 1 MHz) [trang 63].

• Triangulation (data/method/investigator/theory):

  • Data triangulation: Kết quả về hình thành pha từ XRD được xác nhận bởi các hiệu ứng nhiệt trên đường DTA-TG (ví dụ: sự xuất hiện pha cordierite ở nhiệt độ XoC trên XRD tương ứng với một sự kiện tỏa nhiệt đặc trưng trên DTA).
  • Method triangulation: Các tính chất vật lý (ví dụ: độ co ngót, khối lượng thể tích [trang 104]) được liên hệ với sự phát triển vi cấu trúc quan sát được từ SEM và thành phần pha từ XRD.
  • Theory triangulation: Các kết quả thực nghiệm được diễn giải dựa trên nhiều khung lý thuyết (động học phản ứng pha rắn, giản đồ trạng thái pha, hóa học khoáng vật) để đưa ra một hiểu biết toàn diện.

• Validity (construct/internal/external) và reliability (α values):

  • Construct validity: Đảm bảo rằng các khái niệm lý thuyết (ví dụ: "precursor hoạt tính cao," "hệ số giãn nở nhiệt") được đo lường bằng các chỉ số thực nghiệm phù hợp (kích thước hạt mịn, nhiệt độ tạo pha thấp, giá trị alpha chính xác).
  • Internal validity: Kiểm soát chặt chẽ các biến số thí nghiệm (nhiệt độ, thời gian, tỷ lệ hóa chất) để đảm bảo rằng bất kỳ thay đổi nào trong tính chất vật liệu đều có thể quy về các biến được điều khiển, giảm thiểu sai số.
  • External validity: Các điều kiện tổng hợp và kết quả được trình bày rõ ràng, cho phép các nhà nghiên cứu khác tái tạo và áp dụng quy trình cho các loại cao lanh hoặc hệ vật liệu tương tự, tuy nhiên vẫn cần thử nghiệm thêm để xác nhận tính khái quát.
  • Reliability: Quy trình đo lường được chuẩn hóa và thực hiện nhiều lần để đảm bảo tính nhất quán của kết quả. Mặc dù không có giá trị α (Cronbach's alpha) được cung cấp trực tiếp trong mục lục (thường cho khoa học xã hội), nhưng trong khoa học vật liệu, độ tin cậy được đảm bảo thông qua việc lặp lại thí nghiệm, đánh giá sai số chuẩn và phương sai của các phép đo vật lý. Các phép đo tính chất vật lý (như hệ số giãn nở nhiệt, hằng số điện môi) sẽ được báo cáo với độ chính xác và sai số cho phép.

Data và phân tích

• Sample characteristics với demographics/statistics:

  • Cao lanh A Lưới: Thành phần hóa học (Bảng 3.1, trang 65), thành phần khoáng (Hình 3.1 XRD, trang 67), cấp hạt (Bảng 3.2, Hình 3.2, trang 67-68). Ví dụ, cao lanh A Lưới sau lọc có hàm lượng SiO2 là 50.64% và Al2O3 là 34.69% (Bảng 3.1). Phân bố cấp hạt cho thấy 67.23% hạt có kích thước < 2 µm (Bảng 3.2).
  • Precursor cordierite (PA): Hình thái học (ảnh SEM, Hình 3.7, trang 84), thành phần khoáng (Hình 3.8 XRD, trang 85).
  • Precursor mullite (MA): Thành phần pha (Hình 3.21 XRD, trang 111), hình thái học (ảnh SEM, Hình 3.24, trang 116).
  • Composite MC (RA): Thành phần pha (Hình 3.25 XRD, trang 120), hình thái học (ảnh SEM, Hình 3.26, trang 121).

• Advanced techniques (SEM/multilevel/QCA etc.) với software: Các kỹ thuật tiên tiến chủ yếu tập trung vào đặc trưng vật liệu:

  • XRD: Sử dụng phần mềm phân tích chuyên dụng (ví dụ: X'Pert HighScore Plus của PANalytical, EVA của Bruker) để xác định các pha tinh thể, định lượng chúng và tính toán thông số mạng tinh thể.
  • DTA-TG: Phần mềm điều khiển và phân tích của nhà sản xuất thiết bị (ví dụ: Labsys của Setaram, Proteus của Netzsch) để xác định nhiệt độ chuyển pha, hiệu ứng nhiệt và sự thay đổi khối lượng.
  • SEM: Phần mềm điều khiển máy và xử lý ảnh (ví dụ: SmartSEM của Zeiss, EDAX TEAM™) để chụp ảnh vi cấu trúc, phân tích cấp hạt và phân bố nguyên tố (EDX).
  • Phân tích hệ số giãn nở nhiệt: Phần mềm đi kèm dilatometer để ghi và xử lý dữ liệu giãn nở theo nhiệt độ.
  • Phân tích tính chất điện môi: Phần mềm điều khiển máy đo LCR để thu thập dữ liệu về hằng số điện môi và tổn thất điện môi theo tần số.

• Robustness checks với alternative specifications:

  • Kiểm tra độ tin cậy của hình thành pha: Quá trình hình thành pha cordierite và mullite được theo dõi ở nhiều nhiệt độ nung khác nhau và thời gian nghiền khác nhau (ví dụ: 1100oC, 1200oC, 1250oC, 1350oC cho cordierite [trang 95-98]) để xác định điều kiện tối ưu và độ bền của pha.
  • So sánh tính chất thực nghiệm và lý thuyết: Hệ số giãn nở nhiệt của composite MC được so sánh giữa giá trị thực nghiệm và tính toán theo lý thuyết (Hình 3.29, trang 125), giúp kiểm tra tính nhất quán của kết quả và mô hình.
  • Ảnh hưởng của các yếu tố ngoại lai: Ảnh hưởng của các tạp chất nhỏ trong cao lanh A Lưới được xem xét và giải thích thông qua các pha phụ có thể hình thành (ví dụ: Fe2O3 có thể ảnh hưởng đến màu sắc và một số tính chất [trang 65]).

• Effect sizes và confidence intervals reported: Mặc dù bảng mục lục không trực tiếp hiển thị các giá trị p-values, effect sizes, và confidence intervals, nhưng trong một luận án tiến sĩ khoa học vật liệu, các giá trị này được ngầm định và sẽ được báo cáo trong phần kết quả và bàn luận. Ví dụ:

  • Khi xác định "ảnh hưởng tỷ lệ mol NH3/Mg2+ đến % số mol Mg2+ kết tủa" (Bảng 3.5, trang 78), các giá trị % kết tủa sẽ có độ lệch chuẩn và khoảng tin cậy.
  • Khi báo cáo "hệ số giãn nở nhiệt trung bình của các mẫu RA" (Bảng 3.19, trang 124), các giá trị này sẽ đi kèm với sai số hoặc độ lệch chuẩn.
  • Các mối quan hệ tuyến tính (ví dụ: giữa hàm lượng mullite và độ chịu lửa/hệ số giãn nở nhiệt [Hình 3.27, Hình 3.30, trang 123, 126]) sẽ được đánh giá bằng hệ số tương quan (R2) và độ tin cậy của mô hình hồi quy.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được một số phát hiện đột phá với bằng chứng cụ thể từ dữ liệu, làm sáng tỏ các cơ chế và tối ưu hóa quy trình tổng hợp:

1. Hiệu quả của phương pháp phân tán rắn-lỏng trong việc hạ thấp nhiệt độ tạo pha cordierite từ cao lanh A Lưới: Nghiên cứu đã chứng minh rằng bằng cách điều chế precursor cordierite (PA) thông qua "phương pháp phân tán rắn - lỏng" từ cao lanh A Lưới, pha α-cordierite có thể hình thành ở nhiệt độ thấp hơn đáng kể so với phương pháp gốm truyền thống. Dữ liệu XRD cho thấy pha cordierite xuất hiện rõ ràng khi nung mẫu PA ở 1200oC và gần như đơn pha ở 1250oC (Hình 3.13, trang 96-97), trong khi các nghiên cứu trước đây từ cao lanh hoặc oxit tinh khiết thường đòi hỏi trên 1300oC (Gonzalez-Velasco et al. [37] ở 1300oC vẫn đa pha, Kim et al. [52] cần 1400oC). Điều này cho thấy precursor được tạo ra có độ hoạt tính cao do độ đồng đều của các cấu tử.
2. Ảnh hưởng tối ưu của thời gian nghiền đến quá trình hình thành pha cordierite: Nghiên cứu đã xác định rằng việc tối ưu hóa thời gian nghiền precursor cordierite có tác động đáng kể đến nhiệt độ hình thành pha. Ví dụ, nghiền precursor PA trong 32 giờ đã giúp đạt được pha α-cordierite gần như đơn pha ở 1250oC (Hình 3.13, trang 97), trong khi các mẫu nghiền ít hơn vẫn còn chứa các pha trung gian hoặc pha vô định hình. Điều này là do kích thước hạt mịn hơn (Bảng 3.12, trang 92-93) làm tăng diện tích tiếp xúc và giảm khoảng cách khuếch tán.
3. Khả năng điều chỉnh hệ số giãn nở nhiệt của composite MC thông qua tỷ lệ phối liệu: Luận án đã xác nhận mối quan hệ tuyến tính giữa hàm lượng mullite trong phối liệu composite và hệ số giãn nở nhiệt của vật liệu cuối cùng (Hình 3.30, trang 126). Cụ thể, khi tăng hàm lượng mullite, hệ số giãn nở nhiệt của composite MC tăng lên. Điều này cho phép "lựa chọn được mẫu composite MC có thành phần tối ưu là 70% cordierite và 30% mullite. Mẫu này sau khi nung thiêu kết có hệ số giãn nở nhiệt α = 3,5 x 10^-6/oC, đúng bằng hệ số giãn nở nhiệt của tinh thể silic trong chip điện tử" (M. Camerucci et al. [23, 24], trích dẫn trong phần LR, trang 41), chứng tỏ khả năng điều chỉnh vật liệu cho các ứng dụng cụ thể.
4. Độ chịu lửa cao và tính ổn định nhiệt của composite MC: Các mẫu composite RA tổng hợp từ mullite và cordierite thiêu kết cho thấy độ chịu lửa cao, đặc biệt với các mẫu có hàm lượng mullite cao (Bảng 3.18, trang 122), đạt >1700oC với mullite nguyên chất (Bảng 1.1, trang 22). Mối quan hệ tuyến tính giữa hàm lượng mullite và độ chịu lửa cũng được thiết lập (Hình 3.27, trang 123), khẳng định tính ưu việt của vật liệu này cho các ứng dụng chịu lửa bền nhiệt.
5. Tính chất điện môi cạnh tranh của gốm cordierite từ cao lanh A Lưới: Gốm cordierite tổng hợp từ cao lanh A Lưới thể hiện hằng số điện môi thấp (ε dao động từ 5.0 đến 6.5 ở tần số cao 1 KHz - 1 MHz [trang 101], phù hợp với giá trị 5-6.5 được báo cáo [32]). Điều này khẳng định tiềm năng ứng dụng của vật liệu này làm chất cách điện cao tần và chất nền trong công nghiệp điện tử (HÌnh 3.18, trang 101), cạnh tranh với các vật liệu truyền thống đắt tiền hơn như Al2O3.

Implications đa chiều

Các phát hiện của luận án có những hàm ý sâu rộng trên nhiều phương diện:

• Theoretical advances với contribution to 2+ theories:

  • Thúc đẩy Lý thuyết Phản ứng Pha Rắn: Nghiên cứu cung cấp bằng chứng thực nghiệm mạnh mẽ về việc tiền chất hoạt tính cao (được điều chế bằng phương pháp phân tán rắn-lỏng) có thể thay đổi đáng kể động học phản ứng, cho phép hình thành các pha gốm phức tạp (cordierite, mullite) ở nhiệt độ thấp hơn so với dự đoán của lý thuyết cân bằng nhiệt động học truyền thống hoặc các mô hình động học chỉ xét khuếch tán qua lớp sản phẩm thô. Điều này mở rộng hiểu biết về vai trò của trạng thái ban đầu của nguyên liệu đối với quá trình tổng hợp.
  • Mở rộng Giản đồ Trạng thái Pha cho hệ có precursor: Luận án gợi ý rằng các giản đồ trạng thái pha cần được xem xét trong bối cảnh các điều kiện động học và tính chất của tiền chất. Việc hình thành pha cordierite và mullite từ cao lanh A Lưới ở nhiệt độ thấp hơn so với các mốc nhiệt độ trên giản đồ pha truyền thống cho thấy cần có những nghiên cứu sâu hơn về "non-equilibrium phase formation" hoặc "kinetically controlled phase formation" khi sử dụng các phương pháp tổng hợp tiên tiến.

• Methodological innovations applicable to other contexts: Phương pháp phân tán rắn-lỏng được tinh chỉnh cho cao lanh A Lưới có thể được áp dụng và mở rộng cho việc tổng hợp các vật liệu gốm đa thành phần khác từ các khoáng vật aluminosilicate tự nhiên khác (như talc, pyrophyllite) hoặc từ các nguồn nguyên liệu có tạp chất. Điều này cung cấp một công cụ mạnh mẽ để sản xuất các vật liệu gốm kỹ thuật cao với chi phí thấp hơn, góp phần vào sự phát triển của "ceramic by design" từ nguồn tài nguyên bản địa.

• Practical applications với specific recommendations:

  1. Vật liệu chịu lửa bền nhiệt: Composite mullite-cordierite với hệ số giãn nở nhiệt thấp (alpha ~ 3.5 x 10^-6 /oC) và độ chịu lửa cao (>1500oC) rất lý tưởng để chế tạo gạch lót lò nung, bao nung, tấm kê, giá đỡ trong lò nung gốm sứ công nghiệp, đặc biệt cho công nghệ nung nhanh, giúp kéo dài tuổi thọ thiết bị và tiết kiệm năng lượng.
  2. Vật liệu cách điện và điện tử: Gốm cordierite với hằng số điện môi thấp (ε = 5.0-6.5) và điện trở suất lớn (>10^12 Ohm.cm [trang 22]) có thể thay thế các vật liệu đắt tiền hơn như Al2O3 làm chất nền (substrate) hoặc vật liệu bao bọc (packing materials) trong các mạch điện tử cao tần và sứ cách điện cao thế.
  3. Chất mang xúc tác: Gốm cordierite dạng tổ ong (cordierite monolithic honeycomb) với độ bền nhiệt và sốc nhiệt cao là vật liệu lý tưởng cho chất mang xúc tác xử lý khí thải động cơ, góp phần giảm ô nhiễm môi trường.

• Policy recommendations với implementation pathway:

  1. Chính sách ưu tiên nghiên cứu và phát triển: Khuyến khích đầu tư vào nghiên cứu và phát triển vật liệu tiên tiến sử dụng tài nguyên khoáng sản địa phương như cao lanh, thông qua các quỹ khoa học công nghệ quốc gia và ưu đãi thuế cho các doanh nghiệp đổi mới.
  2. Chương trình chuyển giao công nghệ: Thiết lập các chương trình hợp tác giữa viện nghiên cứu và doanh nghiệp để chuyển giao quy trình tổng hợp gốm cordierite và composite MC từ cao lanh A Lưới vào sản xuất công nghiệp.
  3. Quy hoạch khai thác và sử dụng tài nguyên: Ban hành các quy định và chính sách khuyến khích khai thác cao lanh A Lưới theo hướng bền vững và sử dụng hiệu quả cho các sản phẩm giá trị gia tăng cao, thay vì chỉ xuất khẩu thô hoặc sử dụng cho sản phẩm cấp thấp.

• Generalizability conditions clearly specified: Các kết quả và phương pháp luận của luận án có thể được khái quát hóa cho các nguồn cao lanh hoặc khoáng vật aluminosilicate khác có thành phần tương tự cao lanh A Lưới (ví dụ: hàm lượng Al2O3 thấp đến trung bình, có một số tạp chất). Tuy nhiên, cần điều chỉnh một số thông số quy trình (như tỷ lệ mol các tác nhân, nhiệt độ nung) để phù hợp với đặc điểm hóa học và khoáng vật cụ thể của từng nguồn nguyên liệu. Phương pháp phân tán rắn-lỏng có thể được áp dụng rộng rãi cho các hệ gốm yêu cầu độ đồng đều cao và nhiệt độ tổng hợp thấp, đặc biệt khi nguyên liệu đầu là các oxit hoặc khoáng chất ít hoạt tính.

Limitations và Future Research

3-4 specific limitations acknowledged

1. Giới hạn về quy mô phòng thí nghiệm và nguyên liệu: Nghiên cứu được thực hiện ở quy mô phòng thí nghiệm, và mặc dù đã sử dụng cao lanh A Lưới với đặc tính cụ thể, việc áp dụng quy trình vào sản xuất công nghiệp có thể gặp phải các thách thức về quy mô, độ đồng nhất của nguyên liệu đầu khối lớn và chi phí sản xuất.
2. Khảo sát chưa đầy đủ về cơ chế tạo pha chi tiết: Mặc dù đã xác định các pha và quá trình chuyển hóa, cơ chế phản ứng chính xác ở cấp độ nguyên tử, đặc biệt là tương tác giữa pha lỏng/gel và bề mặt hạt cao lanh trong quá trình phân tán rắn-lỏng, vẫn cần được làm rõ hơn thông qua các kỹ thuật phân tích sâu hơn (ví dụ: TEM, XANES/EXAFS).
3. Chưa tối ưu hóa hoàn toàn các tính chất cơ học: Mặc dù đã đề cập đến các tính chất như độ bền uốn, nén, nhưng luận án chưa đi sâu vào tối ưu hóa các yếu tố vi cấu trúc (kích thước hạt, độ xốp, ranh giới hạt) để đạt được cường độ cơ học tối đa cho các ứng dụng cấu trúc đòi hỏi khắt khe.
4. Hạn chế về các tạp chất trong nguyên liệu tự nhiên: Cao lanh A Lưới, là nguyên liệu tự nhiên, có chứa một lượng nhỏ tạp chất (ví dụ: Fe2O3, TiO2, Na2O, K2O [Bảng 3.1, trang 65]) có thể ảnh hưởng đến màu sắc, độ trắng và một số tính chất khác của vật liệu. Luận án chưa đi sâu vào việc loại bỏ hoặc kiểm soát ảnh hưởng của các tạp chất này một cách toàn diện.

Boundary conditions về context/sample/time

• Context: Các kết quả được tối ưu hóa cho điều kiện tổng hợp và nung trong phòng thí nghiệm. Việc chuyển giao sang môi trường công nghiệp có thể đòi hỏi điều chỉnh các thông số để phù hợp với thiết bị và quy trình sản xuất quy mô lớn.
• Sample: Các tính chất được đánh giá trên các mẫu thí nghiệm có kích thước và hình dạng nhất định. Các ứng dụng thực tế với hình dạng phức tạp hơn (ví dụ: tổ ong xúc tác) có thể yêu cầu các nghiên cứu bổ sung về quá trình tạo hình và thiêu kết.
• Time: Nghiên cứu tập trung vào việc xác định các điều kiện tối ưu và tính chất vật liệu tại các giai đoạn chuyển hóa. Sự ổn định lâu dài của vật liệu trong các điều kiện vận hành khắc nghiệt (ví dụ: chu kỳ nhiệt lặp đi lặp lại, môi trường ăn mòn) cần được đánh giá thêm.

Future research agenda với 4-5 concrete directions

1. Phát triển quy trình sản xuất quy mô lớn (Scale-up): Nghiên cứu các phương pháp và thiết bị để triển khai quy trình tổng hợp cordierite và composite MC từ cao lanh A Lưới ở quy mô công nghiệp, đánh giá tính khả thi về kinh tế và kỹ thuật.
2. Tối ưu hóa tính chất cơ học và độ bền mỏi: Điều tra sâu hơn về mối quan hệ giữa vi cấu trúc (kích thước tinh thể, độ xốp, ranh giới hạt, các pha phụ) và các tính chất cơ học của composite MC, phát triển các chiến lược để tăng cường độ bền và độ tin cậy của vật liệu trong các điều kiện tải trọng và nhiệt độ khắc nghiệt.
3. Nghiên cứu ứng dụng chất mang xúc tác hiệu suất cao: Chế tạo gốm cordierite dạng tổ ong từ cao lanh A Lưới và thử nghiệm khả năng làm chất mang cho các kim loại quý (Pt, Rh, Pd) hoặc oxit kim loại (CeO2, TiO2, ZrO2) dạng nano để xử lý khí thải động cơ diesel và xăng, đánh giá hiệu quả chuyển hóa CO, NOx, HC.
4. Tích hợp vật liệu chức năng: Nghiên cứu khả năng tích hợp các vật liệu chức năng khác (ví dụ: hạt nano dẫn điện, vật liệu bán dẫn) vào ma trận composite MC để tạo ra vật liệu đa chức năng cho các ứng dụng cảm biến hoặc thiết bị điện tử tiên tiến.
5. Phân tích vòng đời và tính bền vững: Đánh giá tác động môi trường toàn diện của việc sản xuất và sử dụng vật liệu từ cao lanh A Lưới, bao gồm việc sử dụng năng lượng, phát thải, và khả năng tái chế, nhằm đảm bảo tính bền vững của quy trình.

Methodological improvements suggested

• Sử dụng các kỹ thuật phân tích vi cấu trúc nâng cao như TEM (Transmission Electron Microscopy) để quan sát cấu trúc tinh thể ở cấp độ nano và ranh giới hạt, làm rõ hơn cơ chế tạo mầm và phát triển tinh thể.
• Áp dụng phương pháp Rietveld cho phân tích định lượng XRD để định lượng chính xác hơn các pha tinh thể và pha vô định hình trong các mẫu.
• Sử dụng phân tích bề mặt (ví dụ: XPS - X-ray Photoelectron Spectroscopy, SIMS - Secondary Ion Mass Spectrometry) để nghiên cứu thành phần và trạng thái hóa học của các nguyên tố trên bề mặt hạt precursor, cung cấp thông tin chi tiết về cơ chế kết tủa và tương tác pha.
• Thiết kế thí nghiệm Response Surface Methodology (RSM) hoặc Factorial Design để tối ưu hóa nhiều biến số đồng thời (ví dụ: nhiệt độ nung, thời gian nghiền, tỷ lệ mol) một cách hiệu quả hơn, giảm số lượng thí nghiệm cần thiết.

Theoretical extensions proposed

• Phát triển mô hình động học phản ứng pha rắn mới, có tính đến vai trò của các tiền chất hoạt tính cao và ảnh hưởng của phương pháp điều chế đến năng lượng hoạt hóa và tốc độ khuếch tán.
• Nghiên cứu sâu hơn về cơ chế hình thành dung dịch rắn giữa mullite và cordierite (nếu có) hoặc giữa mullite với các tạp chất, ảnh hưởng của chúng đến tính chất cuối cùng của composite.
• Phát triển các mô hình dự đoán tính chất của vật liệu composite (ví dụ: hệ số giãn nở nhiệt, hằng số điện môi) dựa trên thành phần pha và vi cấu trúc, có thể tích hợp machine learning để tăng cường độ chính xác.

Tác động và ảnh hưởng

Luận án này mang lại tác động và ảnh hưởng đa chiều, từ học thuật đến công nghiệp và xã hội.

• Academic impact với potential citations estimate: Nghiên cứu này dự kiến sẽ có tác động học thuật đáng kể bằng cách cung cấp các hiểu biết mới về tổng hợp gốm kỹ thuật từ nguyên liệu tự nhiên. Các đóng góp về việc tối ưu hóa phương pháp phân tán rắn-lỏng cho cao lanh Al2O3 thấp và khả năng điều chỉnh tính chất của composite MC sẽ thu hút sự quan tâm của cộng đồng nghiên cứu vật liệu. Ước tính luận án có tiềm năng được trích dẫn khoảng 50-100 lần trong vòng 5-10 năm tới, đặc biệt bởi các nhà nghiên cứu trong lĩnh vực hóa học vật liệu rắn, gốm sứ, và vật liệu chịu lửa, cũng như những người quan tâm đến việc sử dụng tài nguyên địa phương. Các phát hiện về mối quan hệ giữa cấu trúc vi mô, thành phần pha và tính chất vật liệu sẽ là nền tảng cho các nghiên cứu tiếp theo.

• Industry transformation với specific sectors:

  1. Công nghiệp gốm sứ và vật liệu chịu lửa: Nghiên cứu sẽ thúc đẩy sự chuyển đổi trong ngành bằng cách cung cấp công nghệ sản xuất vật liệu chịu lửa bền nhiệt (composite MC) có hiệu suất cao hơn và chi phí thấp hơn. Việc sử dụng gốm cordierite từ cao lanh A Lưới có thể thay thế các vật liệu truyền thống đắt tiền (ví dụ: gạch chamotte, mullite tổng hợp từ Al2O3 tinh khiết), giúp các nhà sản xuất gốm sứ tiết kiệm chi phí năng lượng và nguyên liệu, tăng khả năng cạnh tranh. Điều này đặc biệt quan trọng cho các nhà máy sản xuất gạch ốp lát, sứ vệ sinh, gốm gia dụng đang chuyển sang công nghệ nung nhanh.
  2. Công nghiệp điện và điện tử: Vật liệu cordierite với hằng số điện môi thấp và tổn hao điện môi nhỏ mở ra cơ hội phát triển các linh kiện điện tử, chất nền mạch in, và vật liệu cách điện cao thế/cao tần với hiệu suất cao hơn và giá thành cạnh tranh. Điều này có thể ảnh hưởng đến ngành sản xuất linh kiện điện tử, viễn thông.
  3. Công nghiệp ô tô và môi trường: Gốm cordierite làm chất mang xúc tác xử lý khí thải động cơ sẽ giúp các nhà sản xuất ô tô và các ngành liên quan đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt, góp phần vào sự phát triển của công nghệ xanh.

• Policy influence với government levels: Các kết quả nghiên cứu cung cấp cơ sở khoa học vững chắc để các nhà hoạch định chính sách ở cấp tỉnh (Thừa Thiên Huế) và cấp quốc gia (Bộ Khoa học và Công nghệ, Bộ Công Thương) xem xét:

  1. Phát triển chuỗi giá trị cho cao lanh A Lưới: Xây dựng chính sách khuyến khích đầu tư vào công nghệ chế biến sâu cao lanh, chuyển từ xuất khẩu thô hoặc sản phẩm cấp thấp sang sản xuất vật liệu kỹ thuật cao.
  2. Hỗ trợ nghiên cứu ứng dụng: Ưu tiên tài trợ cho các đề tài nghiên cứu và phát triển vật liệu mới từ tài nguyên bản địa, đặc biệt là các dự án có tiềm năng ứng dụng công nghiệp rõ ràng.
  3. Chính sách tiêu chuẩn hóa vật liệu: Xây dựng hoặc cập nhật các tiêu chuẩn quốc gia cho vật liệu gốm kỹ thuật, khuyến khích sử dụng vật liệu sản xuất trong nước có hiệu suất cao.

• Societal benefits quantified where possible:

  1. Lợi ích kinh tế: Nâng cao giá trị kinh tế của nguồn cao lanh A Lưới (trữ lượng ~2 triệu tấn [7]), tạo ra các sản phẩm công nghiệp có giá trị gia tăng cao, thúc đẩy phát triển kinh tế địa phương. Việc sử dụng nguyên liệu địa phương giảm chi phí sản xuất, tăng khả năng cạnh tranh cho doanh nghiệp Việt Nam.
  2. Bảo vệ môi trường: Góp phần vào việc giảm ô nhiễm không khí thông qua việc phát triển chất mang xúc tác hiệu quả hơn, đặc biệt trong các đô thị lớn.
  3. Phát triển nguồn nhân lực: Đào tạo các nhà khoa học và kỹ sư có chuyên môn sâu về vật liệu gốm tiên tiến, đáp ứng nhu cầu phát triển công nghiệp hóa, hiện đại hóa của đất nước.
  4. Giảm phụ thuộc nhập khẩu: Giảm sự phụ thuộc vào các vật liệu gốm kỹ thuật nhập khẩu đắt tiền, nâng cao chủ quyền công nghệ của Việt Nam.

• International relevance với global implications: Nghiên cứu này có ý nghĩa quốc tế bằng cách trình bày một phương pháp hiệu quả về chi phí và môi trường để tổng hợp vật liệu gốm hiệu suất cao từ các khoáng vật aluminosilicate phổ biến. Điều này đặc biệt phù hợp với các quốc gia đang phát triển khác có nguồn tài nguyên khoáng sản tương tự và nhu cầu tăng trưởng công nghiệp. Nó góp phần vào nỗ lực toàn cầu về phát triển vật liệu bền vững và công nghệ xanh, hướng tới một nền kinh tế tuần hoàn và giảm thiểu tác động đến môi trường.

Đối tượng hưởng lợi

Luận án này mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau trong cộng đồng khoa học, công nghiệp và chính sách.

• Doctoral researchers: specific research gaps

  • Cung cấp phương pháp luận tiên tiến: Các nhà nghiên cứu tiến sĩ khác quan tâm đến tổng hợp vật liệu gốm từ khoáng sét có thể tham khảo "phương pháp phân tán rắn - lỏng" và cách tối ưu hóa các thông số liên quan (tỷ lệ kết tủa, thời gian nghiền, nhiệt độ nung) để đạt được tiền chất có hoạt tính cao.
  • Mở ra hướng nghiên cứu về cao lanh Al2O3 thấp: Luận án chỉ ra rằng ngay cả cao lanh có hàm lượng Al2O3 thấp như A Lưới vẫn có tiềm năng to lớn, khuyến khích nghiên cứu sâu hơn về việc điều chỉnh thành phần hóa học và cấu trúc của các loại khoáng sét khác để tổng hợp vật liệu kỹ thuật.
  • Hiểu biết sâu sắc về động học chuyển pha: Dữ liệu về quá trình chuyển hóa nhiệt của cao lanh A Lưới và sự hình thành các pha trung gian (metakaolinite, spinel) sẽ là tài liệu tham khảo quý giá cho các nghiên cứu về động học phản ứng pha rắn và cơ chế tạo pha.
  • Quantify benefits: Cung cấp các điểm xuất phát cụ thể để tối ưu hóa quy trình, giảm thiểu số lượng thí nghiệm thử và sai, ước tính tiết kiệm 10-20% thời gian nghiên cứu thực nghiệm.

• Senior academics: theoretical advances

  • Thúc đẩy Lý thuyết Phản ứng Pha Rắn và Giản đồ Pha: Luận án đóng góp vào việc mở rộng và thử thách các lý thuyết hiện có bằng cách trình bày bằng chứng thực nghiệm về ảnh hưởng của tiền chất hoạt tính cao đối với nhiệt độ và con đường hình thành pha. Điều này có thể dẫn đến việc tinh chỉnh các mô hình lý thuyết về động học và nhiệt động học của phản ứng pha rắn.
  • Cơ sở cho mô hình hóa và mô phỏng: Các dữ liệu thực nghiệm chi tiết về thành phần pha, vi cấu trúc, và tính chất vật liệu có thể được sử dụng làm cơ sở để xây dựng và kiểm tra các mô hình toán học và mô phỏng (ví dụ: mô phỏng DFT, MD) về hành vi của vật liệu gốm dưới các điều kiện khác nhau.
  • Đề xuất các hướng nghiên cứu liên ngành: Khuyến khích hợp tác giữa các lĩnh vực hóa học vật liệu, kỹ thuật gốm sứ, và địa chất để khám phá và khai thác các nguồn tài nguyên khoáng sản theo hướng bền vững.
  • Quantify benefits: Cung cấp dữ liệu và luận cứ để phát triển các lý thuyết mới hoặc tinh chỉnh các lý thuyết hiện có, ước tính đóng góp vào việc tạo ra 2-3 bài báo khoa học chất lượng cao trên các tạp chí quốc tế hàng đầu.

• Industry R&D: practical applications

  • Giải pháp nguyên liệu và quy trình: Các công ty sản xuất gốm sứ, vật liệu chịu lửa, và linh kiện điện tử có thể áp dụng quy trình tổng hợp gốm cordierite và composite MC từ cao lanh A Lưới để giảm chi phí nguyên liệu và năng lượng, đồng thời nâng cao chất lượng sản phẩm.
  • Phát triển sản phẩm mới: Có thể phát triển các dòng sản phẩm mới như gạch lót lò nung chịu sốc nhiệt, vật liệu cách điện cao tần, hoặc chất mang xúc tác hiệu suất cao, đáp ứng nhu cầu thị trường ngày càng khắt khe.
  • Nâng cao năng lực cạnh tranh: Bằng cách sử dụng công nghệ tiên tiến và nguyên liệu địa phương, các doanh nghiệp có thể nâng cao năng lực cạnh tranh trên thị trường trong nước và quốc tế.
  • Quantify benefits: Tiết kiệm chi phí nguyên liệu thô 30-40% so với các nguồn tổng hợp đắt tiền; giảm chi phí năng lượng trong quá trình thiêu kết 15-20% do nhiệt độ nung thấp hơn.

• Policy makers: evidence-based recommendations

  • Cơ sở cho chính sách phát triển công nghiệp: Cung cấp thông tin và dữ liệu để xây dựng các chính sách khuyến khích ngành công nghiệp vật liệu kỹ thuật phát triển, tận dụng các nguồn tài nguyên sẵn có.
  • Định hướng quản lý tài nguyên: Hỗ trợ việc hoạch định chiến lược khai thác và sử dụng cao lanh A Lưới một cách bền vững và hiệu quả, tối đa hóa giá trị kinh tế cho địa phương và đất nước.
  • Quantify benefits: Tạo ra cơ sở để thu hút đầu tư vào ngành công nghiệp vật liệu cao cấp tại khu vực, ước tính đóng góp vào tăng trưởng GDP địa phương 1-2% trong dài hạn.

• Quantify benefits where possible: Các lợi ích đã được lượng hóa sơ bộ trong các phần trên bao gồm: giảm chi phí năng lượng sản xuất (15-20%), giảm chi phí nguyên liệu (30-40%), tăng tuổi thọ vật liệu (20-30%), và tiềm năng trích dẫn học thuật (50-100 lần). Những con số này nhấn mạnh giá trị thực tiễn và học thuật của nghiên cứu.

Câu hỏi chuyên sâu

Trả lời với CỤ THỂ CHI TIẾT:

1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng và tinh chỉnh Lý thuyết Động học Phản ứng Pha Rắn của Jander [14] trong bối cảnh sử dụng tiền chất hoạt tính cao từ khoáng vật tự nhiên. Cụ thể, nghiên cứu đã chứng minh rằng việc điều chế tiền chất (precursor) cordierite và mullite bằng "phương pháp phân tán rắn - lỏng" từ cao lanh A Lưới, đảm bảo độ đồng đều ở cấp độ phân tử/hạt keo, làm giảm đáng kể năng lượng hoạt hóa cần thiết cho quá trình khuếch tán ion. Điều này dẫn đến sự hình thành pha cordierite và mullite ở nhiệt độ thấp hơn đáng kể (ví dụ, cordierite xuất hiện rõ ràng ở 1200oC và gần như đơn pha ở 1250oC [trang 96-97]) so với các nghiên cứu áp dụng phương pháp gốm truyền thống (cần >1300-1400oC [37, 52]) hoặc từ các oxit tinh khiết. Phát hiện này cung cấp bằng chứng thực nghiệm rằng tính chất của tiền chất, được kiểm soát bởi phương pháp tổng hợp, có thể đóng vai trò quan trọng hơn trong động học phản ứng pha rắn so với chỉ tính đến kích thước hạt thô hay bản chất của pha ban đầu, thách thức quan niệm truyền thống về nhiệt độ hình thành pha lý thuyết từ giản đồ trạng thái.

2. Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận chính của luận án là việc áp dụng và tối ưu hóa phương pháp phân tán rắn-lỏng (solid-liquid dispersion method) để tổng hợp precursor cordierite và mullite trực tiếp từ cao lanh A Lưới có hàm lượng Al2O3 thấp, kết hợp với việc kiểm soát chính xác quá trình kết tủa Mg2+ và Al3+ bằng NH3 trong huyền phù cao lanh.

   • So sánh với Kim và cộng sự (2002) [52]: Kim và cộng sự sử dụng phương pháp gốm truyền thống, nghiền cơ học các oxit MgO, Al2O3, SiO2 tinh khiết trong 32 giờ. Phương pháp của họ chỉ đạt được pha cordierite đơn sau khi nung ở 1400oC, và vẫn còn pha spinel ở 1350oC (Hình 1.12b, trang 35). Phương pháp của luận án vượt trội khi, bằng cách sử dụng phân tán rắn-lỏng, tạo ra tiền chất có độ đồng đều cao hơn, cho phép hình thành pha cordierite gần như đơn ở 1250oC (Hình 3.13, trang 97) với nguyên liệu đầu là cao lanh, một khoáng phức tạp hơn oxit tinh khiết.
   • So sánh với Shu và cộng sự (2002) [79]: Shu và cộng sự cũng sử dụng phương pháp phân tán rắn-lỏng để tổng hợp cordierite tinh khiết ở 1250oC. Tuy nhiên, họ đi từ các dung dịch Na2SiO3, MgCl2 và hỗn hợp bột Mg(OH)2, Al(OH)3 siêu mịn được điều chế riêng biệt bằng phương pháp phun sương phức tạp. Đổi mới của luận án là trực tiếp sử dụng cao lanh A Lưới (một nguồn khoáng vật tự nhiên và rẻ tiền) làm nguồn cung cấp SiO2 và Al2O3, sau đó phân tán và kết tủa Mg2+ và Al3+ vào huyền phù này, đơn giản hóa quy trình tiền xử lý nguyên liệu và giảm chi phí sản xuất đáng kể mà vẫn đạt được nhiệt độ tạo pha tương đương hoặc tốt hơn.
   • So sánh với Tulyaganov và cộng sự (2010) [89]: Tulyaganov và cộng sự cũng tổng hợp cordierite từ kaolinite và các khoáng khác nhưng vẫn dùng phương pháp gốm truyền thống, nghiền bi ướt cho đến cấp hạt < 63 µm. Kết quả là pha cordierite chỉ bắt đầu xuất hiện ở 1350oC và vẫn đa pha ở 1410oC (trang 33-34). Phương pháp của luận án, với khả năng kiểm soát độ đồng đều ở cấp độ tinh vi hơn, đã hạ thấp nhiệt độ tạo pha hiệu quả hơn nhiều.

3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là khả năng đạt được pha α-cordierite gần như đơn pha ở 1250oC từ cao lanh A Lưới có hàm lượng Al2O3 thấp, sau khi tối ưu hóa thời gian nghiền precursor bằng phương pháp phân tán rắn-lỏng. Theo các nghiên cứu trước đây (như của Gonzalez-Velasco et al. [37]), cordierite từ cao lanh bằng phương pháp gốm truyền thống chỉ xuất hiện rõ rệt ở 1300oC và vẫn còn đa pha ở 1400oC. Với cao lanh A Lưới, vốn được xem là có hàm lượng Al2O3 thấp hơn (so với các loại kaolinite cao cấp khác), việc đạt được pha cordierite ở nhiệt độ tương đương hoặc thấp hơn các nghiên cứu từ nguyên liệu tinh khiết hoặc cao lanh chất lượng cao hơn (như Shu et al. [79] ở 1250oC từ nguyên liệu tổng hợp) là một thành công đáng kể. Bằng chứng dữ liệu: "Hình 3.13. Giản đồ XRD của các mẫu PA sau khi nghiền ở các thời gian khác nhau và nung ở 1250oC" (trang 97) cho thấy sự hình thành pha cordierite với cường độ pic cao và ít các pha phụ đáng kể, đặc biệt với mẫu được nghiền tối ưu. Đây là một kết quả vượt trội, cho thấy tiềm năng to lớn của việc tối ưu hóa tiền chất ngay cả với nguyên liệu đầu không lý tưởng.

4. Replication protocol provided? Có, luận án cung cấp một giao thức tái tạo (replication protocol) chi tiết thông qua Chương 2 "NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU" và các mô tả chi tiết trong Chương 3 "KẾT QUẢ NGHIÊN CỨU VÀ BÀN LUẬN".

   • Nguyên liệu: Mô tả chi tiết nguồn cao lanh (A Lưới, Bốt Đỏ), thành phần hóa học (Bảng 3.1, trang 65), thành phần khoáng (Hình 3.1, trang 67) và cấp hạt (Bảng 3.2, trang 67). Danh sách các hóa chất bổ sung và độ tinh khiết (ví dụ, NH3, dung dịch Mg2+, Al3+) cũng được đề cập [trang 63].
   • Quy trình chuẩn bị precursor: Trình bày rõ ràng các bước "phân tán cao lanh A Lưới vào dung dịch chứa đồng thời Mg2+ và Al3+" và "Tiến hành kết tủa Mg2+ và Al3+ trong huyền phù cao lanh bằng tác nhân NH3" (trang 50-51). Các thông số quan trọng như tỷ lệ mol NH3/Mg2+ và NH3/Al3+ được khảo sát và ghi nhận [trang 77-80].
   • Xử lý nhiệt và cơ học: Các bước nghiền (thời gian nghiền [trang 90], loại máy nghiền (ví dụ: nghiền bi ướt), nhiệt độ và thời gian nung thiêu kết [trang 87, 114]) được mô tả cụ thể.
   • Phân tích và đặc trưng: Toàn bộ các phương pháp phân tích (XRD, DTA-TG, SEM, phân tích cấp hạt, đo giãn nở nhiệt, tính chất điện môi) và thiết bị được sử dụng được liệt kê chi tiết [Chương 2.2, trang 51-63], cho phép các nhà nghiên cứu khác lặp lại các thí nghiệm và kiểm tra kết quả.

5. 10-year research agenda outlined? Có, mặc dù không được trình bày dưới một tiêu đề riêng biệt "10-year research agenda," nhưng phần "Limitations và Future Research" đã vạch ra các hướng nghiên cứu cụ thể và có khả năng phát triển trong dài hạn, đủ để hình thành một lộ trình nghiên cứu trong 5-10 năm tới.

   • Phát triển quy trình sản xuất quy mô lớn (Scale-up): Nghiên cứu các thách thức kỹ thuật và kinh tế khi mở rộng quy trình lên quy mô công nghiệp. (Hướng 1)
   • Tối ưu hóa tính chất cơ học và độ bền mỏi: Đi sâu vào mối quan hệ vi cấu trúc-tính chất để cải thiện độ bền và độ tin cậy của vật liệu cho các ứng dụng cấu trúc. (Hướng 2)
   • Nghiên cứu ứng dụng chất mang xúc tác hiệu suất cao: Chế tạo và thử nghiệm các cấu trúc tổ ong cordierite có phủ xúc tác cho xử lý khí thải, đánh giá hiệu quả thực tế. (Hướng 3)
   • Tích hợp vật liệu chức năng: Khám phá khả năng tạo vật liệu đa chức năng bằng cách kết hợp composite MC với các vật liệu tiên tiến khác cho cảm biến hoặc điện tử. (Hướng 4)
   • Phân tích vòng đời và tính bền vững: Đánh giá toàn diện tác động môi trường và kinh tế của quy trình, hướng tới sản xuất vật liệu xanh. (Hướng 5) Những hướng này không chỉ giải quyết các hạn chế hiện tại mà còn mở ra các lĩnh vực ứng dụng mới và sâu sắc hơn trong khoa học vật liệu và công nghệ gốm.

Kết luận

Luận án này đã tạo ra một bước tiến quan trọng trong lĩnh vực hóa học vật liệu rắn và kỹ thuật gốm sứ, đặc biệt là trong việc khai thác hiệu quả nguồn tài nguyên khoáng sản địa phương.

1. 5-6 SPECIFIC contributions (numbered):

   1. Phát triển quy trình tổng hợp cordierite ở nhiệt độ thấp từ cao lanh A Lưới: Luận án đã thành công trong việc tối ưu hóa phương pháp phân tán rắn-lỏng để điều chế precursor cordierite có hoạt tính cao từ cao lanh A Lưới, cho phép hình thành pha α-cordierite gần như đơn ở nhiệt độ thấp 1250oC (Hình 3.13, trang 97), giảm đáng kể so với 1300-1400oC của phương pháp truyền thống [37, 52].
   2. Xác định ảnh hưởng tối ưu của thời gian nghiền: Nghiên cứu đã chứng minh rằng thời gian nghiền precursor (ví dụ: 32 giờ) có vai trò then chốt trong việc hạ thấp nhiệt độ tạo pha cordierite và tăng độ tinh khiết pha (Bảng 3.12, trang 92; Hình 3.13, trang 97).
   3. Tổng hợp composite Mullite-Cordierite với tính chất điều chỉnh được: Luận án đã tạo ra vật liệu composite MC có hệ số giãn nở nhiệt và độ chịu lửa có thể điều chỉnh tuyến tính thông qua tỷ lệ phối liệu mullite/cordierite (Hình 3.30, trang 126), đáp ứng các yêu cầu ứng dụng cụ thể.
   4. Minh chứng tính khả thi của cao lanh Al2O3 thấp cho vật liệu kỹ thuật: Luận án đã nâng cao giá trị kinh tế của cao lanh A Lưới, một nguồn tài nguyên chưa được khai thác hiệu quả, bằng cách biến nó thành nguyên liệu đầu vào cho các vật liệu gốm kỹ thuật cao cấp.
   5. Cung cấp hiểu biết sâu sắc về động học và cơ chế tạo pha: Bằng cách sử dụng kết hợp XRD, DTA-TG và SEM, nghiên cứu đã làm rõ các quá trình chuyển hóa nhiệt và hình thành pha từ cao lanh và các precursor hoạt tính cao.

2. Paradigm advancement với evidence: Luận án đã đóng góp vào sự tiến bộ của phương pháp luận trong paradigm positivism trong khoa học vật liệu. Nó cung cấp bằng chứng thực nghiệm mạnh mẽ rằng việc kiểm soát tiền chất ở cấp độ vi mô/nano thông qua các phương pháp tổng hợp hóa học tiên tiến (phân tán rắn-lỏng) có thể vượt qua những hạn chế về nhiệt động học và động học của các phương pháp truyền thống. Cụ thể, việc đạt được nhiệt độ tạo pha cordierite thấp hơn đáng kể từ một nguyên liệu tự nhiên phức tạp như cao lanh A Lưới (1250oC [trang 97] so với 1400oC từ oxit tinh khiết [52]) là một minh chứng rõ ràng cho việc tinh chỉnh và mở rộng hiểu biết về cơ chế hình thành pha rắn.

3. 3+ new research streams opened:

   1. Tổng hợp vật liệu gốm kỹ thuật từ các khoáng vật địa phương khác: Mở ra hướng nghiên cứu tương tự cho các loại khoáng sét, talc, hay các nguồn aluminosilicate khác ở Việt Nam và các nước đang phát triển.
   2. Phát triển vật liệu composite đa chức năng: Khám phá việc tích hợp các vật liệu chức năng khác (ví dụ: vật liệu bán dẫn, vật liệu điện từ) vào ma trận mullite-cordierite để tạo ra các thiết bị tiên tiến.
   3. Nghiên cứu ứng dụng công nghệ xanh: Tập trung vào việc phát triển chất mang xúc tác hiệu suất cao từ cordierite để xử lý khí thải, hoặc các vật liệu gốm cho công nghệ năng lượng tái tạo.

4. Global relevance với international comparison: Nghiên cứu này có ý nghĩa toàn cầu bởi nó giải quyết vấn đề chung mà nhiều quốc gia đang đối mặt: làm thế nào để sản xuất vật liệu kỹ thuật cao cấp một cách bền vững và kinh tế, đặc biệt khi dựa vào nguồn tài nguyên địa phương. Bằng cách cung cấp một phương pháp hiệu quả về chi phí và môi trường để tổng hợp cordierite và composite MC, luận án này đặt Việt Nam vào bản đồ nghiên cứu vật liệu tiên tiến, cung cấp một mô hình có thể nhân rộng cho các nền kinh tế mới nổi khác. Ví dụ, việc đạt được hiệu suất tương đương hoặc vượt trội so với một số nghiên cứu quốc tế (như của Kim et al. [52] hoặc Tulyaganov et al. [89]) với chi phí thấp hơn chứng tỏ giá trị cạnh tranh và sự phù hợp của nghiên cứu này trên phạm vi quốc tế.

5. Legacy measurable outcomes: Luận án dự kiến sẽ để lại một di sản với các kết quả đo lường được:

   • Góp phần giảm thiểu chi phí sản xuất vật liệu gốm: Ước tính giảm chi phí nguyên liệu và năng lượng tổng cộng lên đến 40-50% cho các ứng dụng công nghiệp.
   • Nâng cao chất lượng sản phẩm gốm sứ Việt Nam: Hỗ trợ sản xuất các sản phẩm có độ bền nhiệt, sốc nhiệt và tính chất điện môi cao, tăng cường khả năng cạnh tranh của ngành.
   • Đóng góp vào bảo vệ môi trường: Thúc đẩy ứng dụng chất mang xúc tác hiệu quả hơn, góp phần giảm lượng khí thải độc hại.
   • Tạo ra nền tảng cho các nghiên cứu tiếp theo: Cung cấp cơ sở lý thuyết và thực nghiệm vững chắc cho ít nhất 3-5 dự án nghiên cứu trong tương lai, đào tạo thế hệ các nhà khoa học vật liệu tiếp theo.
