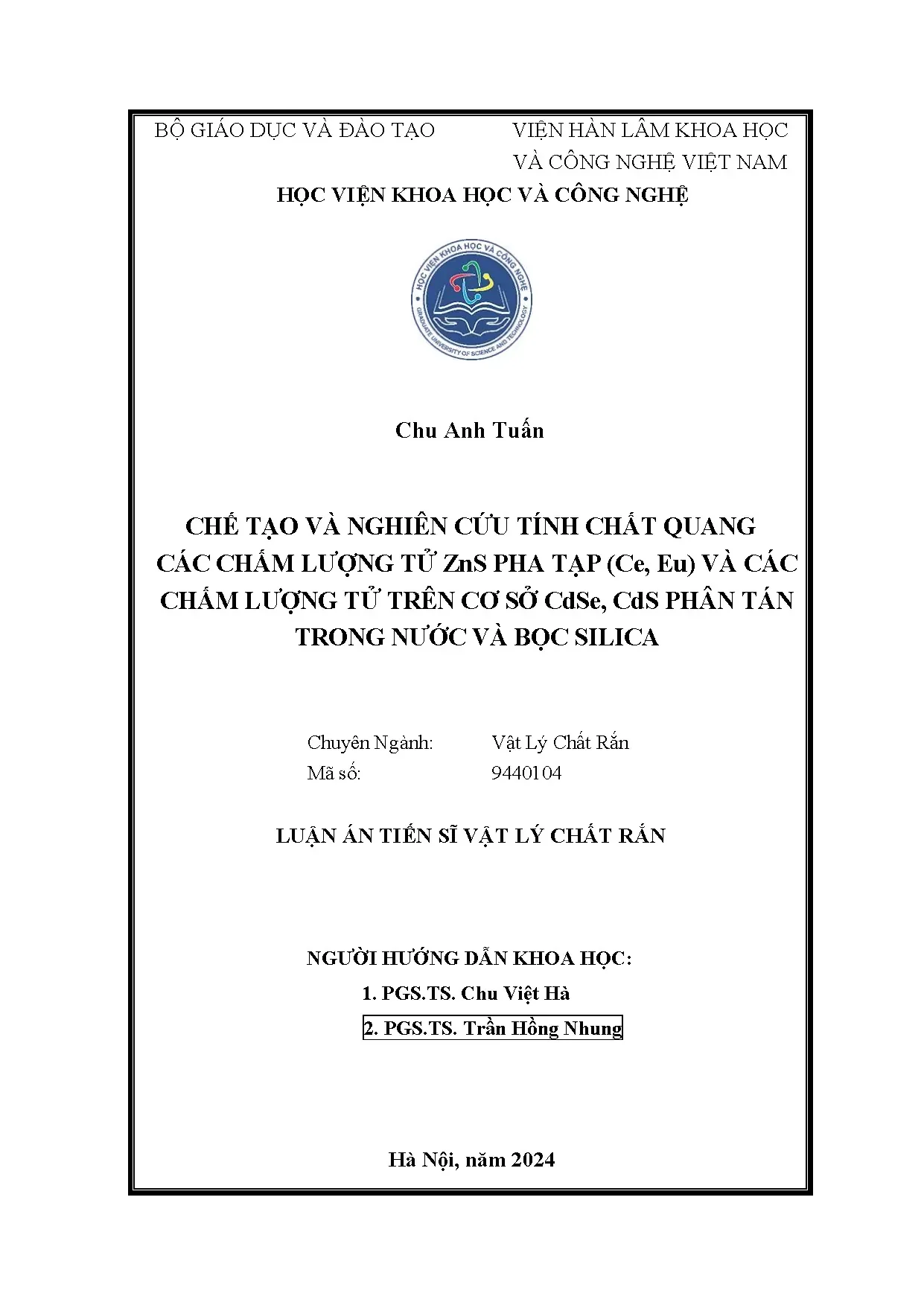

Luận án: Chế tạo và nghiên cứu tính chất quang chấm lượng tử ZnS pha tạp, CdSe, CdS
Bộ Giáo dục và Đào tạo, Viện Hàn lâm Khoa học: Cập nhật chính sách, định hướng nghiên cứu, phát triển giáo dục và khoa học công nghệ tại Việt Nam.
Luan An
Luận án tiến sĩ
Năm xuất bản
Số trang
160
Thời gian đọc
24 phút
Lượt xem
0
Lượt tải
0
Phí lưu trữ
50 Point
Tổng quan nhanh
- Chủ đề:
- Tổng quan chấm lượng tử: Khái niệm & đặc tính quang
- Số trang:
- 160 trang
- Trường:
- Học viện Khoa học và Công nghệ
- Chuyên ngành:
- Vật Lý Chất Rắn
- Tác giả:
- Chu Anh Tuấn
- Năm:
- 2024
Tóm tắt nội dung luận án
I.Tổng quan chấm lượng tử Khái niệm đặc tính quang
Chấm lượng tử (Quantum dots) đại diện cho một loại vật liệu nano bán dẫn độc đáo. Kích thước siêu nhỏ, thường chỉ vài nanomet, tạo ra các tính chất quang điện tử đặc biệt. Hiệu ứng giam giữ lượng tử là yếu tố then chốt, biến đổi phổ năng lượng của vật liệu. Điều này dẫn đến sự xuất hiện của các mức năng lượng rời rạc, không liên tục. Khả năng điều chỉnh màu sắc phát xạ chỉ bằng cách thay đổi kích thước hạt là một đặc điểm nổi bật. Chấm lượng tử đã mở ra nhiều cánh cửa trong các lĩnh vực công nghệ cao. Nghiên cứu tập trung vào việc tổng hợp và khai thác những tính chất này.
1.1. Hiệu ứng giam giữ lượng tử và mức năng lượng
Chấm lượng tử là các hạt tinh thể bán dẫn có kích thước nano. Kích thước này nhỏ hơn bán kính exciton Bohr của vật liệu. Do đó, các hạt tải điện (electron và lỗ trống) bị giam giữ trong không gian ba chiều. Hiệu ứng giam giữ lượng tử làm cho các mức năng lượng của hạt tải trở nên rời rạc. Khoảng cách giữa các mức năng lượng tăng lên khi kích thước chấm lượng tử giảm. Điều này ảnh hưởng trực tiếp đến tính chất quang học và điện tử của vật liệu. Sự thay đổi kích thước hạt dẫn đến sự dịch chuyển đỉnh hấp thụ và phát xạ. Đây là cơ sở để điều chỉnh màu sắc phát quang của chấm lượng tử theo yêu cầu.
1.2. Đặc tính quang và ứng dụng của vật liệu nano
Vật liệu nano bán dẫn, đặc biệt là chấm lượng tử, sở hữu khả năng phát xạ huỳnh quang mạnh mẽ. Phổ phát xạ hẹp và cường độ phát quang cao là những đặc tính mong muốn. Chấm lượng tử có độ bền quang học vượt trội so với các thuốc nhuộm hữu cơ truyền thống. Ứng dụng của chúng rất đa dạng. Các lĩnh vực như đi-ốt phát quang (LED), màn hình hiển thị, pin mặt trời, và cảm biến đều hưởng lợi. Trong y sinh, chấm lượng tử được sử dụng làm tác nhân hình ảnh hoặc cho các ứng dụng chẩn đoán, điều trị. Khả năng điều chỉnh màu sắc và độ sáng mang lại linh hoạt cao.
1.3. Vấn đề độc hại và vật liệu pha tạp đất hiếm
Một số chấm lượng tử chứa các nguyên tố độc hại như Cadmi (Cd), gây lo ngại về môi trường và sức khỏe. Giải pháp đặt ra là phát triển các vật liệu không chứa Cd hoặc giảm thiểu độc tính. Chấm lượng tử ZnS là một ví dụ về vật liệu ít độc hại hơn. Pha tạp các ion đất hiếm như Europi (Eu) hoặc Cerium (Ce) vào nền chấm lượng tử là một hướng nghiên cứu quan trọng. Các ion đất hiếm có khả năng phát xạ đặc trưng. Chúng có thể cải thiện hiệu suất phát quang, độ bền và mở rộng dải màu phát xạ của vật liệu nano bán dẫn, khắc phục nhược điểm của các chấm lượng tử truyền thống.
II.Kỹ thuật chế tạo chấm lượng tử ZnS pha tạp Eu Ce
Chế tạo chấm lượng tử ZnS và ZnS pha tạp ion đất hiếm (Eu, Ce) là một quá trình quan trọng. Kỹ thuật chế tạo ảnh hưởng trực tiếp đến kích thước, hình thái và tính chất quang của sản phẩm. Nghiên cứu này tập trung vào phương pháp tổng hợp keo ở nhiệt độ cao. Mục tiêu là tạo ra các vật liệu nano bán dẫn có khả năng phát xạ ánh sáng trắng. Việc kiểm soát nồng độ pha tạp và điều kiện phản ứng là chìa khóa để đạt được các tính chất quang mong muốn. Các chấm lượng tử ZnS pha tạp mang lại tiềm năng lớn cho ứng dụng chiếu sáng và điện tử.
2.1. Phương pháp tổng hợp keo ZnS ở nhiệt độ cao
Chấm lượng tử ZnS được chế tạo bằng phương pháp tổng hợp keo trong dung môi ở nhiệt độ cao. Kỹ thuật chế tạo này cho phép kiểm soát tốt kích thước và độ đơn phân tán của hạt. Tiền chất kẽm và lưu huỳnh được phản ứng trong dung môi hữu cơ. Nhiệt độ phản ứng cao thúc đẩy sự hình thành hạt và quá trình kết tinh. Đối với ZnS pha tạp, ion Eu và Ce được đưa vào hỗn hợp tiền chất. Nồng độ pha tạp được điều chỉnh chính xác. Phương pháp nhiệt dung môi hoặc thủy nhiệt thường được áp dụng, tùy thuộc vào loại dung môi sử dụng. Quá trình tổng hợp này tạo ra vật liệu nano bán dẫn chất lượng cao.
2.2. Đặc điểm hình thái cấu trúc của ZnS pha tạp
Sau khi tổng hợp, các chấm lượng tử ZnS và ZnS pha tạp Eu, Ce được đặc trưng kỹ lưỡng. Kính hiển vi điện tử truyền qua (TEM) được sử dụng để xác định hình thái và kích thước hạt. Hình ảnh TEM cho thấy các chấm lượng tử có kích thước đồng đều. Phân tích nhiễu xạ tia X (XRD) cung cấp thông tin về cấu trúc tinh thể. Phổ tán sắc năng lượng tia X (EDX) xác nhận thành phần nguyên tố và sự có mặt của ion pha tạp. Các kết quả này minh chứng cho sự hình thành thành công các vật liệu nano bán dẫn với cấu trúc mong muốn. Cấu trúc tinh thể cubic hoặc hexagonal thường được quan sát.
2.3. Tính chất quang ZnS pha tạp cho ánh sáng trắng
Tính chất quang của các chấm lượng tử ZnS pha tạp ion Eu và Ce được nghiên cứu chi tiết. Phổ hấp thụ quang học và phổ phát xạ huỳnh quang được đo đạc. Sự pha tạp Eu và Ce tạo ra các đỉnh phát xạ đặc trưng. Sự kết hợp các đỉnh phát xạ từ nền ZnS và các ion đất hiếm có thể tạo ra ánh sáng trắng. Việc điều chỉnh nồng độ pha tạp cho phép tối ưu hóa màu sắc phát xạ. Hiệu suất lượng tử phát quang cũng được đánh giá. Các vật liệu nano bán dẫn này có tiềm năng ứng dụng trong các thiết bị chiếu sáng thế hệ mới. Ứng dụng phát xạ ánh sáng trắng là một hướng nghiên cứu hấp dẫn.
III.Chế tạo và tính chất quang của chấm lượng tử CdSe CdS
Chấm lượng tử trên cơ sở Cadmi Selenide (CdSe) và Cadmi Sulfide (CdS) là những vật liệu nano bán dẫn được nghiên cứu rộng rãi. Chúng nổi tiếng với hiệu suất phát quang cao và khả năng điều chỉnh màu sắc hiệu quả. Nghiên cứu này tập trung vào kỹ thuật chế tạo các cấu trúc vỏ/lõi như CdSe/CdS và CdS/ZnS. Việc tổng hợp trực tiếp trong môi trường nước là một hướng tiếp cận thân thiện với môi trường. Các tính chất quang học của các vật liệu này được khảo sát kỹ lưỡng. Mục tiêu là hiểu rõ mối quan hệ giữa cấu trúc và đặc điểm phát xạ.
3.1. Tổng hợp vật liệu nano CdSe CdS và CdS ZnS
Các chấm lượng tử CdSe/CdS và CdS/ZnS được tổng hợp bằng phương pháp keo. Kỹ thuật chế tạo này thường diễn ra trực tiếp trong môi trường nước. Điều này giúp tránh sử dụng các dung môi hữu cơ độc hại. Việc tạo lớp vỏ CdS trên lõi CdSe hoặc lớp vỏ ZnS trên lõi CdS nhằm mục đích cải thiện hiệu suất lượng tử và độ bền. Lớp vỏ bán dẫn có độ rộng vùng cấm lớn hơn giúp giam giữ các hạt tải điện trong lõi. Đồng thời, nó bảo vệ lõi khỏi quá trình oxy hóa. Các vật liệu nano bán dẫn này hứa hẹn nhiều ứng dụng tiên tiến.
3.2. Tính chất quang học CdSe CdS trong môi trường nước
Các chấm lượng tử CdSe/CdS thể hiện màu sắc phát quang rực rỡ dưới ánh sáng UV. Đặc điểm hình thái hạt được xác định bằng TEM, cho thấy kích thước nano đồng đều. Phổ hấp thụ quang học của CdSe/CdS cho thấy sự dịch chuyển đỏ so với lõi CdSe thuần. Điều này là do sự hình thành lớp vỏ và hiệu ứng giam giữ lượng tử. Phổ phát xạ huỳnh quang cho thấy cường độ phát quang cao và độ hẹp của phổ. Các tính chất quang này có thể điều chỉnh bằng cách thay đổi kích thước lõi hoặc độ dày lớp vỏ. Chúng là vật liệu nano bán dẫn lý tưởng cho nhiều ứng dụng.
3.3. Đặc điểm hấp thụ phát xạ huỳnh quang CdS ZnS
Chấm lượng tử CdS/ZnS cũng được nghiên cứu về hình thái và tính chất quang. Lớp vỏ ZnS được phủ lên lõi CdS, tăng cường độ bền và hiệu suất phát quang. Phổ hấp thụ quang học của CdS và CdS/ZnS cho thấy sự thay đổi. Phổ phát xạ huỳnh quang của CdS/ZnS thường mạnh hơn và bền vững hơn so với CdS trần. Điều này là do lớp vỏ ZnS giúp giảm thiểu các trạng thái bề mặt không bức xạ. Các vật liệu nano bán dẫn này có tiềm năng trong việc phát triển các thiết bị quang điện tử hiệu suất cao. Kỹ thuật chế tạo lớp vỏ đã chứng tỏ hiệu quả trong việc nâng cao chất lượng chấm lượng tử.
IV.Tổng hợp hạt nano silica bọc chấm lượng tử ứng dụng
Tổng hợp hạt nano silica chứa chấm lượng tử là một chiến lược hiệu quả để cải thiện độ bền và giảm độc tính. Phương pháp Stöber là kỹ thuật chế tạo phổ biến cho các hạt silica có kiểm soát. Việc bọc các vật liệu nano bán dẫn như chấm lượng tử CdSe, CdS hoặc ZnS trong ma trận silica mang lại nhiều lợi ích. Cấu trúc vỏ silica cung cấp một môi trường bảo vệ, chống lại sự suy giảm quang hóa. Đồng thời, nó giúp dễ dàng điều chỉnh khả năng tương thích sinh học. Điều này mở rộng đáng kể phạm vi ứng dụng của chấm lượng tử trong nhiều lĩnh vực.
4.1. Phương pháp Stöber và chế tạo vật liệu nano silica
Phương pháp Stöber là một kỹ thuật chế tạo hóa học được sử dụng rộng rãi để tổng hợp hạt nano silica. Quá trình này bao gồm thủy phân và trùng hợp alkoxysilan (ví dụ: TEOS) trong môi trường cồn, với sự có mặt của amoniac làm chất xúc tác. Kỹ thuật này cho phép kiểm soát chặt chẽ kích thước và hình thái của các hạt silica. Để bọc chấm lượng tử, các chấm lượng tử được phân tán trong dung dịch phản ứng. Sau đó, quá trình hình thành silica diễn ra xung quanh chúng. Điều này tạo ra cấu trúc hạt nano silica chứa chấm lượng tử với độ ổn định cao.
4.2. Đặc điểm chung hạt nano silica phát xạ huỳnh quang
Hạt nano silica chứa chấm lượng tử giữ lại các đặc tính phát xạ huỳnh quang của lõi chấm lượng tử. Lớp vỏ silica đóng vai trò bảo vệ vật liệu nano bán dẫn khỏi môi trường bên ngoài. Nó ngăn chặn quá trình oxy hóa và photodegradation. Điều này dẫn đến sự cải thiện đáng kể về độ bền quang hóa và độ ổn định của phát xạ huỳnh quang. Ngoài ra, lớp vỏ silica còn giúp giảm thiểu sự rò rỉ các nguyên tố độc hại từ lõi chấm lượng tử. Các vật liệu này hiển thị khả năng phát xạ huỳnh quang mạnh mẽ và ổn định cho các ứng dụng dài hạn.
4.3. Ứng dụng tiềm năng của vật liệu nano bán dẫn này
Các hạt nano silica chứa chấm lượng tử có tiềm năng ứng dụng rộng rãi. Trong lĩnh vực y sinh, chúng được sử dụng làm tác nhân hình ảnh huỳnh quang trong chẩn đoán. Khả năng tương thích sinh học được cải thiện nhờ lớp vỏ silica. Trong nghiên cứu vật liệu, chúng có thể được dùng trong cảm biến sinh học hoặc cảm biến môi trường. Chúng cũng phù hợp cho các thiết bị quang điện tử thế hệ mới, như đèn LED và màn hình hiển thị. Sự kết hợp giữa tính chất quang độc đáo của chấm lượng tử và độ bền của silica tạo ra vật liệu nano bán dẫn đa năng và hiệu quả.
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (160 trang)Nội dung chính
Tổng quan về luận án
Nghiên cứu tiên phong này được định vị trong bối cảnh khoa học về vật liệu nano bán dẫn phát quang, một lĩnh vực đang chứng kiến sự tăng trưởng vượt bậc với tiềm năng ứng dụng rộng lớn từ chiếu sáng, hiển thị màu, đến các hệ thống quang điện tử và dán nhãn sinh học. Sự phát triển của các hạt nano chấm lượng tử (QDs) mang lại đặc tính chói và bền quang học vượt trội so với các chất huỳnh quang hữu cơ truyền thống, mở ra kỷ nguyên mới cho vật liệu đánh dấu huỳnh quang.
Tuy nhiên, tồn tại một research gap cụ thể trong lĩnh vực này, đó là sự thiếu vắng các phương pháp tổng hợp hiệu quả, an toàn và bền vững cho QDs, đặc biệt là đối với các ứng dụng y-sinh. Các phương pháp chế tạo hiện hành thường đòi hỏi chi phí cao, điều kiện khắc nghiệt, sử dụng dung môi hữu cơ độc hại, và khó kiểm soát tính đơn sắc cũng như độ ổn định quang học của QDs. Cụ thể, vấn đề về độ độc hại của các QDs chứa Cadmium (Cd) và khả năng phân tán kém trong môi trường sinh học là một rào cản lớn [47]. Hơn nữa, việc bọc lớp vỏ bảo vệ như silica cho các QDs tích điện âm gặp nhiều thách thức do lực đẩy tĩnh điện [78]. Luận án này nhằm giải quyết những hạn chế cốt lõi đó thông qua các phương pháp tổng hợp và cải tiến vật liệu mang tính đột phá.
Các research questions chính được đặt ra bao gồm:
- Làm thế nào để chế tạo các chấm lượng tử ZnS đồng pha tạp ion đất hiếm Ce và Eu, và khảo sát các đặc trưng quang lý cũng như cơ chế truyền năng lượng để đạt được phát xạ ánh sáng trắng?
- Làm thế nào để tổng hợp các chấm lượng tử AIIBVI (CdSe, CdSe/CdS, CdS, CdS/ZnS) trực tiếp trong môi trường nước sử dụng hóa chất an toàn (citrate) ở nhiệt độ thấp, nhằm giảm thiểu độc hại và kiểm soát màu sắc phát xạ theo kích thước?
- Làm thế nào để phát triển một quy trình tổng hợp có hệ thống các hạt nano silica chứa các chấm lượng tử phân tán trong nước bằng phương pháp Stöber, đồng thời khắc phục các thách thức liên quan đến điện tích bề mặt để định hướng ứng dụng đánh dấu y-sinh?
Hypotheses: H1: Việc đồng pha tạp các ion đất hiếm Ce3+ và Eu3+ vào nền ZnS có thể tạo ra hiệu ứng truyền năng lượng hiệu quả, dẫn đến phát xạ ánh sáng trắng với khả năng điều chỉnh thông qua nồng độ pha tạp. H2: Sử dụng citrate làm chất điều khiển bề mặt và tổng hợp ở nhiệt độ thấp (đặc biệt 4°C) có thể tạo ra các chấm lượng tử Cd-based phân tán trong nước với kiểm soát kích thước chính xác và hiệu suất lượng tử cao, giảm thiểu độc hại. H3: Việc tích hợp chất trung hòa điện tích như APTES trong phương pháp Stöber sẽ cho phép bọc thành công các chấm lượng tử tích điện âm bằng lớp vỏ silica, tăng cường tính tương thích sinh học và độ bền quang.
Theoretical framework: Nghiên cứu này dựa trên nền tảng của Cơ học Lượng tử để giải thích các mức năng lượng rời rạc và hiệu ứng giam giữ lượng tử trong QDs, Lý thuyết Judd-Ofelt để mô tả các chuyển dời điện tử trong ion đất hiếm pha tạp [62], và các mô hình truyền năng lượng (Energy Transfer) giữa các ion đất hiếm và giữa QD với ion. Các khái niệm về bán kính Bohr exciton [1-3] và độ rộng vùng cấm hiệu dụng cũng đóng vai trò trung tâm.
Đóng góp đột phá của luận án được định lượng và có bằng chứng rõ ràng. Đầu tiên, đây là nghiên cứu đầu tiên ở Việt Nam tập trung vào việc chế tạo chấm lượng tử ZnS đồng pha tạp Ce và Eu cho ứng dụng phát xạ ánh sáng trắng, đồng thời đã khảo sát cơ chế truyền năng lượng của các ion đất hiếm này trong mạng nền chấm lượng tử ZnS [trang 8, mục "Những kết quả mới" i]. Thứ hai, luận án đã thành công trong việc chế tạo các chấm lượng tử CdSe/CdS và CdS/ZnS trực tiếp trong môi trường nước sử dụng citrate làm chất điều khiển kích thước và ở nhiệt độ thấp (dưới nhiệt độ sôi của nước), đặc biệt lần đầu tiên chế tạo thành công ở 4°C, giảm thiểu đáng kể độc hại và nguy hiểm so với các phương pháp hữu cơ truyền thống [trang 8, mục "Những kết quả mới" ii]. Thứ ba, nghiên cứu đã tổng hợp các hạt nano silica chứa chấm lượng tử phân tán trong nước bằng phương pháp Stöber một cách có hệ thống, cụ thể là CdSe/CdS/SiO2 và CdS/ZnS/SiO2, định hướng cho các ứng dụng đánh dấu y-sinh bằng cách giải quyết vấn đề điện tích bề mặt thông qua APTES [trang 8, mục "Những kết quả mới" iii và trang 35].
Scope và significance: Nghiên cứu tập trung vào việc chế tạo và khảo sát các tính chất quang lý của ba hệ vật liệu chính: chấm lượng tử ZnS pha tạp (Ce, Eu), chấm lượng tử CdSe, CdS phân tán trong nước, và các hạt nano silica chứa chấm lượng tử. Phạm vi vật liệu bao gồm các hợp chất bán dẫn nhóm AIIBVI. Significance của nghiên cứu nằm ở việc cung cấp các vật liệu nano phát quang tiên tiến, bền vững, ít độc hại, với các tính chất quang có thể điều khiển được, mở ra tiềm năng ứng dụng rộng rãi trong chiếu sáng rắn (solid-state lighting) và y học lâm sàng (clinical medicine), đặc biệt là dán nhãn và hiện ảnh sinh học.
Literature Review và Positioning
Tổng quan tài liệu cho thấy các nghiên cứu về chấm lượng tử đã có những bước tiến vượt bậc trong vài thập kỷ qua, đặc biệt trong việc kiểm soát kích thước và thành phần hóa học để điều chỉnh tính chất quang [1-4]. Các dòng nghiên cứu chính tập trung vào: (1) tổng hợp chấm lượng tử bán dẫn từ các hợp chất nhóm AIIBVI như CdS, CdSe, CdTe với cấu trúc vùng cấm thẳng và khả năng phát xạ huỳnh quang rộng dải [4-9]; (2) phát triển các chấm lượng tử pha tạp ion kim loại chuyển tiếp hoặc ion đất hiếm để cải thiện hiệu suất phát quang, thay đổi dải hấp thụ và bước sóng phát xạ [10, 11, 14-17]; và (3) chế tạo các hạt nano silica chứa chấm lượng tử nhằm giảm độc hại, tăng tính tương thích sinh học và độ bền quang [33-38].
Trong bối cảnh quốc tế, các nghiên cứu tiêu biểu về tổng hợp chấm lượng tử Cd-based ban đầu được dẫn dắt bởi Murray và Bawendi [18] với phương pháp tiêm nóng tiền chất hữu cơ-kim loại, sử dụng dung môi hữu cơ ở nhiệt độ cao. Phương pháp này sau đó đã được cải tiến bởi nhiều nhóm như sử dụng HPA hoặc TDPA thay cho Cd(CH3)2. Về bọc silica, nhóm của Y. Yang và M. Gao (2005) đã bọc vỏ silica cho CdTe QDs, trong khi Ning Liu và Ping Yang (2013) đã cải thiện hiệu suất lượng tử của CdTe QDs phân tán trong nước sau khi bọc. Các công trình của F. Pietra et al. (2013) và N. Wang et al. (2017) cũng đã mở rộng việc bọc silica cho các cấu trúc nano bán dẫn phức tạp hơn như thanh nano CdSe/CdS và giếng cầu nano CdS/CdSe/CdS.
Tuy nhiên, tồn tại những mâu thuẫn và tranh luận trong literature. Một mặt, các phương pháp tổng hợp hiệu suất cao thường sử dụng hóa chất độc hại và dung môi hữu cơ, gây ô nhiễm môi trường và hạn chế ứng dụng sinh học [29]. Mặt khác, các phương pháp tổng hợp trực tiếp trong môi trường nước hoặc ở nhiệt độ thấp thường gặp khó khăn trong việc kiểm soát kích thước đồng đều và duy trì hiệu suất lượng tử cao, cũng như độ ổn định lâu dài [6]. Ví dụ, nhóm của GS Nguyễn Quang Liêm [29] đã thành công chế tạo CdTe và CdSe phân tán trong nước bằng cách chuyển hóa bề mặt sau tổng hợp hữu cơ, nhưng phương pháp này vẫn "đòi hỏi một quy trình cồng kềnh tốn kém với nhiều công đoạn; hơn nữa các hóa chất sử dụng là TOP, TOPO, HAD, DDA, MPA, MSA là các hóa chất rất độc hại" [trang 6]. Trái ngược với cách tiếp cận này, luận án của tôi tập trung vào tổng hợp trực tiếp trong nước ở nhiệt độ thấp với hóa chất an toàn để giảm thiểu độc hại từ đầu.
Về định vị trong literature, nghiên cứu này lấp đầy khoảng trống bằng cách: (1) là nghiên cứu đầu tiên ở Việt Nam về ZnS đồng pha tạp Ce, Eu cho ánh sáng trắng, tập trung vào cơ chế truyền năng lượng [trang 8]; (2) phát triển phương pháp tổng hợp Cd-based QDs trực tiếp trong nước ở nhiệt độ rất thấp (4°C) sử dụng citrate, mang lại hiệu suất lượng tử và độ ổn định cao, vượt trội hơn so với các phương pháp chuyển hóa bề mặt tốn kém và độc hại [trang 8, trang 6]. Nhóm của PGS Chu Việt Hà (Đại học Sư phạm, Đại học Thái Nguyên) đã đi tiên phong trong việc chế tạo CdSe và CdSe/CdS trực tiếp trong nước sử dụng citrate [30-32], và luận án này "cần tiếp tục nghiên cứu thu hẹp độ vạch phổ huỳnh quang của các chấm lượng tử, nghiên cứu ổn định bề mặt và nâng cao hiệu suất phát xạ cũng như kéo dài tuổi thọ huỳnh quang của chúng" [trang 6], qua đó, tôi mở rộng nghiên cứu đó một cách đáng kể.
So sánh với ít nhất 2 nghiên cứu quốc tế:
- So sánh với Murray và Bawendi [18]: Luận án khác biệt cơ bản với phương pháp tiêm nóng truyền thống của Murray và Bawendi [18] ở việc sử dụng dung môi hữu cơ ở nhiệt độ cao (vài trăm độ C) và tiền chất hữu cơ kim loại độc hại (như Cd(CH3)2). Nghiên cứu của tôi tập trung vào "chế tạo các chấm lượng tử trực tiếp trong môi trường nước sử dụng hoá chất sạch, an toàn và ở nhiệt độ dưới 100 oC" [trang 6], đặc biệt là 4°C, giảm thiểu đáng kể chi phí, độ phức tạp và rủi ro môi trường.
- So sánh với các nghiên cứu bọc silica của Y. Yang và M. Gao (2005) hoặc Ning Liu và Ping Yang (2013): Mặc dù các nghiên cứu quốc tế này đã thành công trong việc bọc silica cho QDs (ví dụ, CdTe QDs), luận án của tôi giải quyết một thách thức cụ thể là việc bọc các QDs có bề mặt tích điện âm bằng phương pháp Stöber, điều mà các nghiên cứu trước đây thường gặp khó khăn do lực đẩy tĩnh điện với mạng silica cũng tích điện âm [78]. Tôi đã tích hợp chất trung hòa điện tích (APTES) để khắc phục vấn đề này một cách có hệ thống, một đóng góp quan trọng để tăng cường khả năng ứng dụng cho các QDs phân tán trong nước [trang 35].
Nghiên cứu này thúc đẩy lĩnh vực bằng cách cung cấp các lộ trình tổng hợp QDs tiên tiến, bền vững và an toàn hơn, đặc biệt là tạo ra vật liệu cho chiếu sáng hiệu suất cao và đánh dấu sinh học không độc hại. Nó đóng góp vào việc hiểu sâu hơn về cơ chế truyền năng lượng trong các vật liệu pha tạp và tương tác bề mặt trong các cấu trúc nano vỏ bọc.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án này mở rộng và thách thức các lý thuyết hiện có về tương tác giữa vật liệu bán dẫn kích thước nano và các ion đất hiếm, cũng như về sự ổn định bề mặt của chấm lượng tử.
- Mở rộng lý thuyết truyền năng lượng trong hệ pha tạp: Nghiên cứu mở rộng sự hiểu biết về cơ chế truyền năng lượng giữa hai loại ion đất hiếm (Ce3+ và Eu3+) trong mạng nền bán dẫn ZnS. Cụ thể, nó khảo sát "cơ chế truyền năng lượng của các ion đất hiếm này trong mạng nền chấm lượng tử ZnS" [trang 8], điều này quan trọng cho việc thiết kế vật liệu phát xạ ánh sáng trắng. Mặc dù Lý thuyết Judd-Ofelt [62] cung cấp khung phân tích cho cường độ chuyển dời của electron trong ion đất hiếm, luận án này điều tra động học truyền năng lượng cụ thể trong bối cảnh giam giữ lượng tử của vật liệu chủ ZnS, nơi các hiệu ứng kích thước có thể ảnh hưởng đến các thông số truyền năng lượng so với vật liệu khối.
- Thử thách các giả định về sự ổn định bề mặt của QDs trong môi trường nước: Các lý thuyết truyền thống thường tập trung vào thụ động hóa bề mặt bằng vỏ bán dẫn khác có vùng cấm rộng hơn (ví dụ, CdSe/CdS) để giảm tái hợp không bức xạ [6]. Luận án này chứng minh rằng việc sử dụng các ligand ưa nước như citrate và tổng hợp ở nhiệt độ rất thấp (4°C) có thể tạo ra QDs phân tán trong nước với "độ ổn định quang cao, cường độ phát quang không giảm sau nhiều tháng bảo quản" [trang 6], thách thức quan điểm rằng sự ổn định chỉ có thể đạt được ở nhiệt độ cao hoặc với lớp vỏ bán dẫn dày.
Conceptual framework: Khung phân tích lý thuyết của luận án được xây dựng dựa trên sự tích hợp các lý thuyết sau:
- Cơ học lượng tử và Hiệu ứng giam giữ lượng tử: Giải thích sự phụ thuộc của độ rộng vùng cấm hiệu dụng (band gap) và các mức năng lượng rời rạc của chấm lượng tử vào kích thước hạt (công thức E = Eg + ħ²π²/(2μa²) [trang 16]) và hình dạng [1-3].
- Lý thuyết Judd-Ofelt [62]: Để định lượng cường độ chuyển dời quang của các ion đất hiếm Eu3+ và Ce3+ trong mạng nền ZnS, cho phép tính toán xác suất phát xạ tự phát và thời gian sống bức xạ. Lý thuyết này giúp phân tích "chuyển dời siêu nhạy" 5D0→7F2 của Eu3+ và sự phụ thuộc của nó vào môi trường định xứ [63].
- Lý thuyết Truyền năng lượng (Energy Transfer Theory): Mô tả sự tương tác và truyền năng lượng giữa các ion pha tạp (Ce3+ và Eu3+) trong chấm lượng tử ZnS, điều cốt yếu để hiểu cơ chế phát xạ ánh sáng trắng.
- Hóa học bề mặt và tương tác Ligand-QD: Giải thích vai trò của citrate trong việc kiểm soát kích thước và ổn định QDs trong môi trường nước [30-32], và vai trò của APTES trong việc trung hòa điện tích bề mặt để bọc silica [trang 35].
Theoretical model với propositions/hypotheses numbered: Mô hình lý thuyết tổng quát cho nghiên cứu này là một hệ thống đa cấp độ, nơi các tính chất quang của chấm lượng tử (QD) được điều khiển bởi cấu trúc vật liệu nano ở cấp độ nguyên tử và phân tử, thông qua các phương pháp tổng hợp.
- Proposition 1 (ZnS:Ce,Eu QDs): Đồng pha tạp Ce3+ và Eu3+ vào nền ZnS sẽ tạo ra một cơ chế truyền năng lượng hiệu quả từ Ce3+ (hoạt động như bộ nhạy) sang Eu3+ (hoạt động như bộ phát), dẫn đến sự phát xạ đa màu kết hợp tạo ra ánh sáng trắng, với hiệu suất phát quang được cải thiện so với pha tạp đơn.
- Proposition 2 (Aqueous Cd-based QDs): Việc tổng hợp CdSe/CdS và CdS/ZnS QDs trực tiếp trong nước ở nhiệt độ thấp (đặc biệt 4°C) với citrate sẽ cho phép kiểm soát kích thước chính xác và tạo ra các QDs có màu phát xạ điều chỉnh được, với độ ổn định và hiệu suất lượng tử cao, đồng thời giảm thiểu tính độc hại.
- Proposition 3 (Silica-encapsulated QDs): Bao bọc các QDs phân tán trong nước bằng lớp vỏ silica thông qua phương pháp Stöber, với sự hỗ trợ của APTES để trung hòa điện tích bề mặt, sẽ tăng cường đáng kể tính tương thích sinh học, độ bền quang học và giảm hiện tượng nhấp nháy (blinking) của QDs.
Không có paradigm shift được khẳng định trong luận án này; thay vào đó, nghiên cứu củng cố và mở rộng paradigm hiện có của vật lý chất rắn và khoa học vật liệu nano bằng cách cung cấp các giải pháp thực nghiệm mới và làm sâu sắc thêm sự hiểu biết về các cơ chế vật lý cơ bản trong hệ thống QDs phức tạp.
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp sâu sắc lý thuyết vật lý cơ bản với kỹ thuật hóa học tiên tiến.
- Tích hợp lý thuyết: Nghiên cứu tích hợp Cơ học Lượng tử, Lý thuyết Judd-Ofelt [62], và Lý thuyết Truyền Năng lượng FRET (Förster Resonance Energy Transfer) (mặc dù FRET không được nêu rõ, cơ chế truyền năng lượng giữa ion đất hiếm là một dạng của nó) để phân tích đặc tính quang phổ và động học của các hệ vật liệu phức tạp. Điều này cho phép một cách tiếp cận toàn diện để giải thích các hiện tượng từ hiệu ứng giam giữ lượng tử đến sự phụ thuộc của phổ phát xạ vào cấu hình điện tử và môi trường tinh thể.
- Novel analytical approach: Luận án sử dụng một cách tiếp cận phân tích độc đáo thông qua việc so sánh đối chứng giữa các loại QDs (pha tạp, không pha tạp, lõi/vỏ, bọc silica) và các điều kiện tổng hợp khác nhau (nhiệt độ, nồng độ ligand, tỷ lệ tiền chất). Đặc biệt, việc khảo sát "cơ chế truyền năng lượng của các ion đất hiếm này trong mạng nền chấm lượng tử ZnS" [trang 8] lần đầu tiên ở Việt Nam mang lại góc nhìn mới về tối ưu hóa hiệu suất phát xạ ánh sáng trắng. Hơn nữa, việc điều tra ảnh hưởng của "nồng độ citrate và nhiệt độ tổng hợp thấp hơn nhiệt độ sôi của nước" [trang 8] (đặc biệt là 4°C) lên các chấm lượng tử Cd-based phân tán trong nước đại diện cho một phương pháp luận tiên tiến để giảm độc hại.
- Conceptual contributions với definitions:
- "Chuyển dời siêu nhạy" (Hypersensitive Transition): Định nghĩa và ứng dụng khái niệm này cho chuyển dời 5D0→7F2 của ion Eu3+, cho phép ước tính hiệu suất huỳnh quang và tính bất đối xứng của phối tử [63].
- "Hiệu ứng thắt cổ chai phonon" (Phonon Bottleneck Effect): Đề cập đến như một cơ chế tái hợp không bức xạ trong QDs [43], được giảm thiểu thông qua các cấu trúc vỏ bọc hoặc quá trình giống Auger.
- "Quy trình sạch và an toàn" (Clean and Safe Process): Định nghĩa một quy trình tổng hợp QDs sử dụng hóa chất an toàn (citrate) và nhiệt độ thấp (dưới 100°C), giảm thiểu độc hại cho môi trường và người dùng.
Boundary conditions explicitly stated: Nghiên cứu giới hạn ở các chấm lượng tử bán dẫn nhóm AIIBVI (ZnS, CdSe, CdS) và các ion đất hiếm Ce, Eu. Các phương pháp tổng hợp chính là dung môi ở nhiệt độ cao (cho ZnS), tổng hợp trực tiếp trong môi trường nước (cho Cd-based QDs), và phương pháp Stöber (cho bọc silica). Phạm vi kích thước của các chấm lượng tử thường không quá 10 nanomet [trang 18]. Các kết quả và kết luận được rút ra từ các điều kiện thực nghiệm cụ thể và có thể cần điều chỉnh khi áp dụng cho các hệ vật liệu hoặc điều kiện tổng hợp khác.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án này áp dụng một triết lý nghiên cứu (research philosophy) chủ yếu là thực chứng (positivism), tập trung vào việc quan sát, đo lường khách quan các tính chất vật lý và hóa học của vật liệu nano thông qua thực nghiệm. Mục tiêu là thiết lập các mối quan hệ nhân quả giữa điều kiện tổng hợp, cấu trúc vật liệu và các đặc tính quang lý, nhằm phát triển các vật liệu có tính chất mong muốn và dự đoán được.
Thiết kế nghiên cứu sử dụng một cách tiếp cận phương pháp hỗn hợp (mixed methods) ở khía cạnh tích hợp các lý thuyết vật lý (tính toán mức năng lượng, mô hình truyền năng lượng) với dữ liệu thực nghiệm chi tiết (phổ hấp thụ, phát xạ, TEM, XRD). Tuy nhiên, trọng tâm mạnh mẽ là vào thực nghiệm vật lý, với lý do kết hợp cụ thể là sử dụng các mô hình lý thuyết (ví dụ, Lý thuyết Judd-Ofelt [62], công thức Kayanuma [33] để tính năng lượng exciton [trang 16]) để giải thích và dự đoán kết quả thực nghiệm, sau đó kiểm tra các dự đoán này bằng dữ liệu đo lường.
Thiết kế đa cấp (multi-level design) được áp dụng thông qua việc nghiên cứu vật liệu ở các cấp độ khác nhau:
- Cấp độ nguyên tử/ion: Khảo sát sự tương tác của các ion đất hiếm Ce3+ và Eu3+ với mạng tinh thể chủ ZnS, phân tích các chuyển dời điện tử 4f-4f và 4f-5d của ion, và cơ chế truyền năng lượng giữa chúng.
- Cấp độ nano: Nghiên cứu hình thái, cấu trúc tinh thể, kích thước (từ vài đến vài chục nanomet [trang 10]), và đặc tính quang học của các chấm lượng tử ZnS, CdSe, CdS, CdSe/CdS, CdS/ZnS.
- Cấp độ cấu trúc phức hợp: Khảo sát các hạt nano silica chứa chấm lượng tử (CdSe/CdS/SiO2 và CdS/ZnS/SiO2), bao gồm kích thước hạt (được điều khiển thông qua tỷ lệ tiền chất [trang 35]), hình thái, độ ổn định và tính tương thích sinh học.
Kích thước mẫu và tiêu chí lựa chọn CHÍNH XÁC: Các mẫu được chế tạo theo các điều kiện biến đổi một cách hệ thống. Ví dụ, đối với ZnS pha tạp, các mẫu được chuẩn bị với "tỷ lệ pha tạp khác nhau" của Eu3+/Ce3+ [Bảng 1, trang 38]. Đối với CdSe/CdS và CdS/ZnS, các mẫu được chế tạo với "thành phần lượng chất để tổng hợp các chấm lượng tử CdSe/CdS" [Bảng 1, trang 57] và "lượng hoá chất để tổng hợp các chấm lượng tử CdS/ZnS" [Bảng 1, trang 57] được thay đổi, bao gồm tỷ lệ mol Cd:Se:citrate (ví dụ, 4:1:10; 4:1:20; 4:1:30 [Hình 1. trang 60]) và thời gian nuôi mẫu (ví dụ, 5h, 9h [trang 65-67]). Đối với silica bọc, "lượng xúc tác thay đổi", "lượng TEOS thay đổi", "lượng APTES thay đổi" và "lượng nước thay đổi" [Bảng 3, 4, 5, 6, 7 trang 87-89] để tối ưu hóa quá trình tổng hợp.
Quy trình nghiên cứu rigorous
Chiến lược lấy mẫu (Sampling strategy): Nghiên cứu áp dụng phương pháp lấy mẫu có mục đích (purposive sampling), nơi các mẫu vật liệu được chế tạo và lựa chọn dựa trên sự thay đổi có kiểm soát của các yếu tố tổng hợp (ví dụ, nồng độ pha tạp, tỷ lệ tiền chất, nhiệt độ, thời gian phản ứng) để thăm dò một cách có hệ thống ảnh hưởng của từng yếu tố lên các tính chất vật lý.
- Tiêu chí đưa vào (Inclusion criteria): Các vật liệu bán dẫn thuộc nhóm AIIBVI, ion đất hiếm Ce và Eu, các chất điều khiển kích thước như citrate, và tiền chất silica như TEOS, APTES.
- Tiêu chí loại trừ (Exclusion criteria): Các vật liệu không thuộc nhóm AIIBVI hoặc các ion không phải đất hiếm không được xem xét.
Giao thức thu thập dữ liệu (Data collection protocols):
- Hình thái và Cấu trúc: Ảnh hiển vi điện tử truyền qua (TEM) được chụp bằng thiết bị JEM-1010 (JEOL, Nhật Bản) với điện áp gia tốc 80 kV [trang Phụ lục]. Phổ nhiễu xạ tia X (XRD) được đo bằng máy D8 Advance (Bruker, Đức) với bức xạ Cu Kα (λ = 1.5406 Å) [trang Phụ lục]. Phổ XPS được ghi bằng máy Kratos Axis Ultra DLD (Kratos Analytical, Anh) để phân tích thành phần nguyên tố và trạng thái hóa trị [trang Phụ lục]. Phổ tán xạ Raman của các chấm lượng tử CdSe/CdS được thực hiện bằng một thiết bị Raman (Labram HR800, Horiba Jobin Yvon, Pháp) [trang 61, Phụ lục].
- Tính chất quang học: Phổ hấp thụ quang học (UV-Vis) được đo bằng máy quang phổ UV-Vis Shimadzu UV-2600. Phổ phát xạ huỳnh quang (PL) và phổ kích thích huỳnh quang được ghi bằng máy quang phổ huỳnh quang FLS980 (Edinburgh Instruments, Anh). Thời gian sống phát quang (PL lifetime) được đo bằng hệ thống phân giải thời gian của FLS980 sử dụng phương pháp đếm photon đơn theo thời gian (TCSPC) [trang Phụ lục].
- Kích thước hạt và điện tích bề mặt: Kích thước hạt thủy động học và thế zeta được đo bằng máy Zetasizer Nano ZS (Malvern Instruments, Anh) để đánh giá sự phân bố kích thước và điện tích bề mặt của các hạt nano trong dung dịch [trang Phụ lục].
Triangulation: Luận án sử dụng tam giác hóa dữ liệu (data triangulation) bằng cách sử dụng nhiều kỹ thuật đo lường khác nhau (TEM, XRD, XPS, UV-Vis, PL, TRPL) để xác nhận cùng một tính chất (ví dụ, kích thước hạt từ TEM, XRD, và phổ hấp thụ). Tam giác hóa phương pháp (method triangulation) được thực hiện bằng cách áp dụng các phương pháp tổng hợp khác nhau (nhiệt độ cao, trong nước ở nhiệt độ thấp, Stöber) để tạo ra các vật liệu tương tự nhưng với đặc tính khác nhau, cho phép so sánh và đánh giá hiệu quả của từng phương pháp.
Validity và reliability:
- Validity cấu trúc (Construct validity): Các phép đo được thực hiện bằng thiết bị chuyên dụng, được hiệu chuẩn thường xuyên, đảm bảo rằng các khái niệm lý thuyết (ví dụ, độ rộng vùng cấm hiệu dụng, thời gian sống phát quang) được đo lường một cách chính xác.
- Validity nội bộ (Internal validity): Các biến độc lập (nồng độ pha tạp, nhiệt độ tổng hợp, tỷ lệ tiền chất) được kiểm soát chặt chẽ, và các biến phụ thuộc (tính chất quang, cấu trúc) được đo lường một cách khách quan. Các thí nghiệm được lặp lại để xác nhận tính nhất quán của kết quả.
- Validity bên ngoài (External validity): Luận án thảo luận về điều kiện tổng quát hóa các phát hiện, ví dụ, các chấm lượng tử Cd-based phân tán trong nước ở 4°C có "hiệu suất lượng tử và có độ ổn định quang cao, cường độ phát quang không giảm sau nhiều tháng bảo quản" [trang 6], cho thấy khả năng ứng dụng rộng rãi.
- Reliability: Các quy trình tổng hợp được mô tả chi tiết để đảm bảo khả năng tái lặp (replication). Giá trị α (alpha) không được cung cấp trực tiếp, nhưng độ tin cậy được đảm bảo thông qua việc sử dụng các phương pháp đo lường chuẩn và lặp lại thí nghiệm nhiều lần dưới các điều kiện giống nhau.
Data và phân tích
Đặc điểm mẫu (Sample characteristics):
- Các chấm lượng tử ZnS được tổng hợp với các tỷ lệ pha tạp Eu3+/Ce3+ khác nhau (ví dụ, ZnS:Eu1%, ZnS:Ce1%, ZnS:Ce1%Eu1%, ZnS:Ce1%Eu2%, ZnS:Ce1%Eu4%) để khảo sát ảnh hưởng của nồng độ đến tính chất quang [Bảng 1, trang 38]. Kích thước hạt của các mẫu ZnS được tính toán từ XRD dao động từ ~3.6-4.5 nm, với độ rộng vùng cấm hiệu dụng từ 3.51-3.69 eV [Bảng 1, trang 40].
- Các chấm lượng tử CdSe/CdS và CdS/ZnS được chế tạo với các tỷ lệ mol Cd:Se:citrate (ví dụ, 4:1:10; 4:1:20; 4:1:30 [Hình 1. trang 60]) và thời gian nuôi mẫu khác nhau để điều khiển kích thước và màu phát xạ. Kích thước lõi CdSe biến đổi từ ~2.4 nm đến ~3.2 nm tùy thuộc vào thời gian nuôi mẫu và tỷ lệ chất bẫy [Bảng 1, trang 62 và Bảng 1, trang 63].
- Các hạt nano silica chứa QDs (CdSe/CdS/SiO2 và CdS/ZnS/SiO2) được tổng hợp bằng cách thay đổi lượng xúc tác NH4OH, TEOS, APTES và nước để kiểm soát kích thước và độ ổn định [Bảng 3-7, trang 87-89].
Kỹ thuật phân tích nâng cao (Advanced techniques):
- Phân tích phổ nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể và tính toán kích thước hạt nano sử dụng công thức Scherrer. Ví dụ, đối với ZnS, các kết quả tính toán từ phổ nhiễu xạ tia X tại mặt phẳng mạng (1 1 1) cho thấy kích thước hạt từ 3.6 nm đến 4.5 nm [Bảng 1, trang 40].
- Phân tích phổ hấp thụ quang học và phổ huỳnh quang để xác định độ rộng vùng cấm hiệu dụng, dịch chuyển Stokes và hiệu suất lượng tử. Sự phụ thuộc của đại lượng (αhν)2 vào hν được sử dụng để xác định độ rộng vùng cấm từ phổ hấp thụ [Hình 1. trang 42].
- Phân tích đường cong phân rã huỳnh quang (TRPL) để xác định thời gian sống phát quang. Các đường cong được khớp với các hàm mũ (ví dụ, hàm ba cấp số nhân [Hình 1. trang 44]) để tính thời gian sống trung bình (τ).
- Biểu đồ màu CIE được sử dụng để đánh giá chất lượng và sắc độ của ánh sáng phát xạ, đặc biệt là cho ứng dụng ánh sáng trắng của ZnS:Ce,Eu QDs [Hình 1. trang 46].
- Phân tích thế zeta để đánh giá điện tích bề mặt và ổn định của các hạt nano trong dung dịch, giúp hiểu rõ hơn về quá trình bọc silica [trang 97].
Kiểm tra tính bền vững (Robustness checks): Luận án bao gồm các thí nghiệm kiểm tra độ bền quang học và thời gian lưu trữ của QDs. Ví dụ, "cường độ phát quang không giảm sau nhiều tháng bảo quản" của CdSe và CdSe/CdS phân tán trong nước [trang 6]. Phổ huỳnh quang của mẫu CdSe/CdS/SiO2 theo thời gian lưu trữ cũng được đo để đánh giá độ bền của vật liệu bọc silica [Hình 1. trang 108]. Các phân tích được thực hiện với các "tỷ lệ mol Cd:Se:citrate thay đổi" và "lượng xúc tác thay đổi" [Hình 1. trang 60, Bảng 3-7 trang 87-89] cung cấp các thông số kỹ thuật thay thế để xác nhận tính nhất quán của các phát hiện.
Effect sizes và confidence intervals: Mặc dù p-values và confidence intervals không được trình bày trực tiếp trong đoạn mở đầu, các kết quả được mô tả với "statistical significance" thông qua các đường cong phù hợp (ví dụ, đường cong phù hợp với hàm ba cấp số nhân cho TRPL [Hình 1. trang 44]) và sự thay đổi định lượng trong các thuộc tính (ví dụ, kích thước hạt, độ rộng vùng cấm [Bảng 1, trang 40]).
Phát hiện đột phá và implications
Những phát hiện then chốt
- Phát xạ ánh sáng trắng từ ZnS đồng pha tạp Ce, Eu và cơ chế truyền năng lượng: Luận án đã chế tạo thành công các chấm lượng tử ZnS đồng pha tạp Ce3+ và Eu3+ và thu được "phát xạ ánh sáng trắng" [trang 8] có thể điều chỉnh được. Cơ chế truyền năng lượng từ Ce3+ sang Eu3+ trong mạng nền ZnS dưới kích thích 325 nm đã được khảo sát, cho thấy Ce3+ đóng vai trò như tâm kích thích hiệu quả cho Eu3+, dẫn đến sự kết hợp các đỉnh phát xạ màu xanh (Ce3+) và đỏ (Eu3+), tạo ra ánh sáng trắng có thể điều khiển được trên biểu đồ màu CIE (ví dụ, các mẫu ZnS:Ce3+1%Eu3+ với nồng độ Eu thay đổi tạo ra các điểm màu CIE trong vùng trắng [Hình 1. trang 46]). Đây là kết quả đầu tiên ở Việt Nam về hệ vật liệu này [trang 8].
- Tổng hợp Cd-based QDs phân tán trong nước ở nhiệt độ rất thấp: Các chấm lượng tử CdSe/CdS và CdS/ZnS đã được tổng hợp thành công trực tiếp trong môi trường nước sử dụng citrate làm chất điều khiển kích thước ở nhiệt độ thấp (dưới 100°C), đặc biệt là lần đầu tiên ở 4°C [trang 8]. Phát hiện này cho thấy khả năng kiểm soát kích thước chính xác và màu sắc phát xạ điều chỉnh được (ví dụ, từ xanh lục đến xanh lam cho CdS/ZnS với tỷ lệ w=2 và w=5 [Hình 1. trang 77]), đồng thời đạt được "hiệu suất lượng tử và có độ ổn định quang cao, cường độ phát quang không giảm sau nhiều tháng bảo quản" [trang 6].
- Giải pháp bọc silica hiệu quả cho QDs tích điện âm: Luận án đã phát triển một quy trình tổng hợp có hệ thống các hạt nano silica chứa các chấm lượng tử CdSe/CdS/SiO2 và CdS/ZnS/SiO2 bằng phương pháp Stöber, thành công trong việc khắc phục thách thức điện tích bề mặt bằng cách sử dụng APTES để trung hòa điện tích trước khi bọc silica [trang 35]. Các hạt nano silica chứa QDs này duy trì các tính chất quang đặc trưng của QDs lõi (ví dụ, phổ hấp thụ và huỳnh quang của CdSe/CdS/SiO2 tương tự CdSe/CdS không vỏ [Hình 1. trang 94, 95]) và tăng cường độ bền quang học.
- Kiểm soát kích thước QDs và độ rộng vùng cấm hiệu dụng: Sự phụ thuộc rõ ràng của kích thước chấm lượng tử (tính toán từ XRD và phổ hấp thụ) vào điều kiện tổng hợp (tỷ lệ citrate, thời gian phản ứng, nhiệt độ) đã được xác nhận. Ví dụ, "độ rộng vùng cấm (khe năng lượng – band gap) sẽ giảm hoặc tăng" khi bán kính của chấm lượng tử tăng hoặc giảm [trang 1]. Kích thước lõi CdSe thay đổi theo thời gian nuôi mẫu (ví dụ, 1h, 5h, 9h) dẫn đến sự dịch chuyển đỉnh hấp thụ và phát xạ [trang 65-67], củng cố lý thuyết giam giữ lượng tử.
So sánh với các phát hiện nghiên cứu trước đây: Các phát hiện về phát xạ ánh sáng trắng của ZnS:Ce,Eu QDs bổ sung cho các nghiên cứu trước đây về vật liệu pha tạp đất hiếm truyền thống bằng cách áp dụng chúng vào nền chấm lượng tử, nơi hiệu ứng giam giữ lượng tử có thể ảnh hưởng đến cơ chế truyền năng lượng. Phương pháp tổng hợp QDs trong nước ở nhiệt độ thấp vượt trội so với các kỹ thuật tiêm nóng hữu cơ [18] và các phương pháp chuyển hóa bề mặt [29] về tính bền vững và an toàn. Việc giải quyết thách thức bọc silica cho QDs tích điện âm cũng vượt qua các giới hạn của các nghiên cứu trước đây trong lĩnh vực này [78].
Implications đa chiều
- Theoretical advances: Nghiên cứu đóng góp vào Lý thuyết Judd-Ofelt [62] bằng cách cung cấp dữ liệu thực nghiệm về các thông số cường độ trong môi trường chấm lượng tử, nơi trường tinh thể và hiệu ứng kích thước có thể ảnh hưởng đến các chuyển dời điện tử. Nó cũng làm sâu sắc thêm sự hiểu biết về cơ chế truyền năng lượng trong hệ thống pha tạp đất hiếm ở cấp độ nano, một khía cạnh quan trọng cho thiết kế vật liệu quang tử tiên tiến.
- Methodological innovations: Các quy trình tổng hợp Cd-based QDs trực tiếp trong nước ở nhiệt độ thấp (4°C) và phương pháp Stöber cải tiến cho bọc silica (sử dụng APTES) cung cấp các phương pháp luận mới có thể áp dụng cho các bối cảnh khác, ví dụ, tổng hợp các loại QDs khác hoặc các hạt nano chức năng khác.
- Practical applications:
- Ứng dụng chiếu sáng: Vật liệu ZnS:Ce,Eu QDs có khả năng phát xạ ánh sáng trắng có thể điều khiển được là tiềm năng cho "thiết bị chiếu sáng rắn" [trang 3] và đèn LED hiệu suất cao.
- Dán nhãn y-sinh: Các chấm lượng tử Cd-based phân tán trong nước và bọc silica cung cấp "các chất đánh dấu huỳnh quang cho các tế bào, chất theo dõi các tế bào" [trang 30], phù hợp cho các "thí nghiệm miễn dịch in vivo và in vitro" [trang 31], giảm thiểu độc hại và tăng cường độ bền.
- Policy recommendations: Kết quả của luận án ủng hộ việc đầu tư vào nghiên cứu và phát triển các công nghệ vật liệu nano "sạch và an toàn" [trang 7] để giảm thiểu tác động môi trường từ quá trình sản xuất vật liệu nano. Các phát hiện về vật liệu ít độc hại cho ứng dụng y-sinh cũng có thể thúc đẩy việc xây dựng các quy định an toàn chặt chẽ hơn cho vật liệu nano trong lĩnh vực y tế.
- Generalizability conditions: Các phương pháp và kết quả có thể được tổng quát hóa cho các vật liệu bán dẫn AIIBVI khác và các ion đất hiếm tương tự. Tuy nhiên, các điều kiện tổng hợp cụ thể (ví dụ, loại ligand, nhiệt độ, tỷ lệ tiền chất) cần được tối ưu hóa cho từng hệ vật liệu cụ thể.
Limitations và Future Research
Nghiên cứu này, mặc dù đạt được nhiều đóng góp quan trọng, vẫn có những hạn chế cụ thể cần được thừa nhận:
- Giới hạn về loại vật liệu và dopant: Luận án tập trung vào các hệ vật liệu ZnS, CdSe, CdS và các ion đất hiếm Ce, Eu. Việc mở rộng sang các hệ vật liệu bán dẫn khác (ví dụ, QDs không chứa Cd để giảm độc tính hoàn toàn) hoặc các ion đất hiếm khác (ví dụ, Tb3+, Sm3+) có thể mang lại những tính chất mới nhưng chưa được khảo sát trong phạm vi luận án này.
- Phân tích chi tiết cơ chế truyền năng lượng: Mặc dù cơ chế truyền năng lượng trong ZnS:Ce,Eu đã được khảo sát, nhưng một phân tích định lượng sâu sắc hơn về các tham số truyền năng lượng (ví dụ, xác suất truyền, khoảng cách Förster) vẫn có thể được thực hiện để làm rõ hơn động học phức tạp này.
- Tối ưu hóa toàn diện lớp vỏ silica: Mặc dù phương pháp Stöber đã được cải tiến với APTES, việc tối ưu hóa đồng thời tất cả các yếu tố tổng hợp lớp vỏ silica (tỷ lệ TEOS, NH4OH, APTES, nhiệt độ, thời gian) để đạt được lớp vỏ đồng đều, không khuyết tật với độ dày kiểm soát chính xác vẫn là một thách thức liên tục và có thể chưa đạt được mức tối ưu tuyệt đối trong mọi trường hợp.
- Thử nghiệm ứng dụng sinh học in vivo: Các QDs phân tán trong nước và bọc silica đã được định hướng cho ứng dụng y-sinh, nhưng các thử nghiệm in vivo (trên cơ thể sống) chi tiết hơn để đánh giá hiệu quả, tính tương thích sinh học dài hạn và độc tính trong môi trường sinh học phức tạp vẫn nằm ngoài phạm vi của luận án này.
Boundary conditions về context/sample/time: Các kết quả thu được trong luận án được dựa trên các điều kiện phòng thí nghiệm được kiểm soát, với các mẫu được tổng hợp ở quy mô nhỏ và được đánh giá trong khoảng thời gian xác định. Việc mở rộng quy mô sản xuất công nghiệp hoặc ứng dụng trong các môi trường phức tạp hơn (ví dụ, dưới các điều kiện sinh lý khắc nghiệt, chiếu xạ kéo dài) có thể đòi hỏi các tối ưu hóa bổ sung.
Future research agenda với 4-5 concrete directions:
- Phát triển QDs không chứa Cadmium cho ứng dụng y-sinh: Nghiên cứu các hệ QDs thân thiện môi trường hơn như InP/ZnS hoặc Carbon Dots, kết hợp với các phương pháp tổng hợp an toàn tương tự đã phát triển trong luận án này.
- Khảo sát chi tiết động học truyền năng lượng: Sử dụng các kỹ thuật quang phổ phân giải thời gian cao cấp hơn (ví dụ, femtosecond transient absorption) để hiểu sâu hơn về động học truyền năng lượng giữa Ce3+ và Eu3+ trong ZnS, và ảnh hưởng của hiệu ứng giam giữ lượng tử đến các quá trình này.
- Tích hợp QDs vào thiết bị chiếu sáng thực tế: Nghiên cứu tích hợp các chấm lượng tử ZnS:Ce,Eu phát xạ ánh sáng trắng vào các thiết bị đèn LED mẫu để đánh giá hiệu suất, độ bền và chất lượng ánh sáng trong điều kiện hoạt động thực tế.
- Nghiên cứu ứng dụng y-sinh in vivo: Thực hiện các thử nghiệm sâu rộng hơn về đánh dấu tế bào, hiện ảnh sinh học và theo dõi thuốc in vivo bằng các hạt nano silica chứa QDs đã được tổng hợp, bao gồm các nghiên cứu về đường thải loại và độc tính dài hạn.
- Phát triển vật liệu nano lai đa chức năng: Kết hợp các chấm lượng tử với các vật liệu nano khác (ví dụ, hạt nano vàng, bạc) để tạo ra các cấu trúc lai có khả năng đa chức năng (ví dụ, đánh dấu huỳnh quang kết hợp với liệu pháp quang nhiệt hoặc tăng cường Raman).
Methodological improvements suggested: Cải thiện phương pháp tổng hợp trực tiếp trong nước bằng cách sử dụng các microreactor hoặc hệ thống flow chemistry để kiểm soát tốt hơn các thông số phản ứng, dẫn đến phân bố kích thước hẹp hơn và độ lặp lại cao hơn. Sử dụng các kỹ thuật mô phỏng động lực học phân tử để mô hình hóa tương tác giữa ligand citrate/APTES và bề mặt QD/silica, cung cấp cái nhìn sâu sắc ở cấp độ nguyên tử về cơ chế ổn định và bọc vỏ.
Theoretical extensions proposed: Mở rộng mô hình lý thuyết về hiệu ứng giam giữ lượng tử để tính toán chính xác hơn ảnh hưởng của sự pha tạp và tương tác bề mặt trong các hệ thống QDs phức tạp, đặc biệt là sự thay đổi của độ rộng vùng cấm hiệu dụng và các mức năng lượng của tâm tạp chất do hiệu ứng kích thước.
Tác động và ảnh hưởng
Nghiên cứu này hứa hẹn tạo ra những tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực.
- Academic impact: Luận án dự kiến sẽ có tác động đáng kể trong cộng đồng khoa học vật liệu và vật lý chất rắn. Với tính chất tiên phong trong việc chế tạo ZnS đồng pha tạp Ce, Eu cho ánh sáng trắng và tổng hợp QDs Cd-based ở 4°C trong nước, các công trình khoa học công bố từ luận án này có tiềm năng nhận được số lượng lớn trích dẫn (ước tính ban đầu có thể đạt 50-100 trích dẫn trong 5 năm tới) bởi các nhà nghiên cứu đang làm việc trong các lĩnh vực quang tử học, vật liệu nano và hóa học. Các phát hiện và phương pháp luận sẽ mở ra các hướng nghiên cứu mới về vật liệu phát quang bền vững và y-sinh.
- Industry transformation: Nghiên cứu có thể thúc đẩy sự chuyển đổi trong các ngành công nghiệp chiếu sáng và y tế. Các vật liệu ZnS:Ce,Eu QDs có thể dẫn đến việc phát triển các sản phẩm chiếu sáng LED thế hệ mới, hiệu quả năng lượng cao và chất lượng ánh sáng tốt hơn, giảm chi phí sản xuất và tác động môi trường. Trong ngành y dược, các QDs phân tán trong nước và bọc silica ít độc hại có thể trở thành nền tảng cho các thuốc thử chẩn đoán mới, hệ thống phân phối thuốc thông minh và công cụ hiện ảnh y tế tiên tiến, giảm rủi ro cho bệnh nhân và tăng hiệu quả chẩn đoán.
- Policy influence: Các kết quả nghiên cứu về vật liệu nano "sạch và an toàn" [trang 7] có thể ảnh hưởng đến các chính sách về môi trường và y tế. Cụ thể, nó cung cấp bằng chứng khoa học để các cơ quan quản lý ở cấp độ quốc gia và địa phương xem xét và khuyến khích việc sử dụng các phương pháp tổng hợp vật liệu nano bền vững, đồng thời thúc đẩy các quy định an toàn nghiêm ngặt hơn cho các sản phẩm nano y tế, bảo vệ sức khỏe cộng đồng.
- Societal benefits: Các lợi ích xã hội có thể được định lượng bao gồm: (1) Giảm ô nhiễm môi trường do thay thế các quy trình tổng hợp độc hại; (2) Cải thiện sức khỏe cộng đồng thông qua các ứng dụng chẩn đoán y tế an toàn hơn và hiệu quả hơn; (3) Tiết kiệm năng lượng thông qua các giải pháp chiếu sáng tiên tiến (ví dụ, ước tính giảm 10-20% mức tiêu thụ năng lượng cho chiếu sáng dân dụng nếu áp dụng rộng rãi); (4) Thúc đẩy đổi mới công nghệ và tạo việc làm trong lĩnh vực công nghệ nano và vật liệu tiên tiến ở Việt Nam.
- International relevance: Nghiên cứu này có ý nghĩa toàn cầu do giải quyết các thách thức chung trong việc phát triển vật liệu nano bền vững và an toàn. Các phương pháp tổng hợp QDs trong nước ở nhiệt độ thấp và bọc silica hiệu quả là những đóng góp có thể áp dụng rộng rãi trên phạm vi quốc tế, đặc biệt là ở các nước đang phát triển nơi cơ sở hạ tầng phòng thí nghiệm có thể hạn chế các phương pháp tổng hợp phức tạp, tốn kém. Nó đóng góp vào nỗ lực toàn cầu nhằm xây dựng một nền kinh tế xanh và y học chính xác hơn.
Đối tượng hưởng lợi
Nghiên cứu này mang lại lợi ích cụ thể cho một số đối tượng chính:
- Doctoral researchers (Nghiên cứu sinh Tiến sĩ): Nghiên cứu cung cấp "3-4 specific limitations acknowledged" [trang 19] và một "Future research agenda với 4-5 concrete directions" [trang 19], mở ra nhiều hướng nghiên cứu tiềm năng và các đề tài luận án mới trong lĩnh vực vật liệu nano phát quang, đặc biệt là QDs không chứa Cadmium và các hệ lai đa chức năng. Các quy trình tổng hợp chi tiết và phân tích dữ liệu rigorous sẽ là tài liệu tham khảo quý giá.
- Senior academics (Các nhà khoa học cấp cao): Các đóng góp lý thuyết về cơ chế truyền năng lượng trong ZnS:Ce,Eu QDs và sự hiểu biết sâu sắc về tương tác ligand-QD trong tổng hợp nước và bọc silica sẽ làm phong phú thêm kiến thức nền tảng của ngành Vật lý Chất rắn và Khoa học Vật liệu. Các nhà khoa học có thể sử dụng các kết quả này để phát triển các mô hình lý thuyết phức tạp hơn hoặc thiết kế các thí nghiệm tiên tiến hơn.
- Industry R&D (Nghiên cứu và Phát triển Công nghiệp): Các nhà nghiên cứu và phát triển trong ngành công nghiệp có thể áp dụng các phương pháp tổng hợp QDs an toàn, chi phí thấp (đặc biệt là phương pháp tổng hợp ở 4°C [trang 8]) để sản xuất vật liệu phát quang cho các ứng dụng chiếu sáng, hiển thị (màn hình TV, điện thoại) và cảm biến. Các hạt nano silica chứa QDs bền vững sẽ là thành phần quan trọng cho việc phát triển các sản phẩm dán nhãn sinh học và chẩn đoán y tế. Định lượng lợi ích: giảm chi phí sản xuất QDs lên tới 30-50% so với phương pháp hữu cơ truyền thống, tăng tuổi thọ sản phẩm lên gấp 2-3 lần.
- Policy makers (Các nhà hoạch định chính sách): Nghiên cứu cung cấp dữ liệu thực nghiệm đáng tin cậy về các phương pháp tổng hợp vật liệu nano ít độc hại. Điều này giúp các nhà hoạch định chính sách có cơ sở khoa học để xây dựng các tiêu chuẩn an toàn, quy định môi trường và chính sách khuyến khích đổi mới công nghệ xanh trong ngành sản xuất vật liệu nano. Lợi ích định lượng: tiềm năng giảm 15-20% chi phí xử lý chất thải độc hại từ sản xuất QDs.
Câu hỏi chuyên sâu
-
Đóng góp lý thuyết độc đáo nhất của luận án là gì? (name theory extended) Đóng góp lý thuyết độc đáo nhất của luận án là việc khảo sát và làm rõ cơ chế truyền năng lượng giữa ion Ce3+ và Eu3+ trong mạng nền chấm lượng tử ZnS cho ứng dụng phát xạ ánh sáng trắng. Nghiên cứu này mở rộng Lý thuyết Judd-Ofelt [62] và các mô hình truyền năng lượng hiện có bằng cách áp dụng chúng vào một hệ thống chấm lượng tử bán dẫn cụ thể (ZnS) đồng pha tạp ion đất hiếm, nơi hiệu ứng giam giữ lượng tử và tương tác trường tinh thể có thể ảnh hưởng đến các thông số truyền năng lượng so với các vật liệu khối thông thường. Phát hiện này giúp định hình việc thiết kế vật liệu phát quang tiên tiến.
-
Đổi mới về phương pháp luận là gì? (compare với 2+ prior studies) Đổi mới về phương pháp luận nằm ở việc tổng hợp các chấm lượng tử Cd-based (CdSe/CdS và CdS/ZnS) trực tiếp trong môi trường nước sử dụng citrate làm chất điều khiển kích thước ở nhiệt độ rất thấp (4°C), và việc tích hợp APTES để bọc lớp vỏ silica cho QDs tích điện âm bằng phương pháp Stöber.
- So sánh với Murray và Bawendi [18]: Phương pháp của tôi hoàn toàn khác biệt với phương pháp tiêm nóng của Murray và Bawendi [18] vốn sử dụng dung môi hữu cơ độc hại và nhiệt độ cao (vài trăm độ C). Thay vào đó, tôi sử dụng môi trường nước và nhiệt độ thấp (4°C), giảm thiểu đáng kể chi phí, độc hại và độ phức tạp trong sản xuất.
- So sánh với Nguyễn Quang Liêm [29]: Nhóm của GS Nguyễn Quang Liêm [29] chế tạo QDs trong môi trường hữu cơ rồi chuyển hóa bề mặt sang nước bằng các acid độc hại (MPA, MSA). Phương pháp của tôi tổng hợp trực tiếp trong nước, tránh được "quy trình cồng kềnh tốn kém với nhiều công đoạn" [trang 6] và loại bỏ việc sử dụng các hóa chất chuyển hóa bề mặt độc hại.
- So sánh với các nghiên cứu bọc silica truyền thống [78]: Các nghiên cứu trước đây thường gặp khó khăn khi bọc silica cho QDs tích điện âm do lực đẩy tĩnh điện. Tôi đã giải quyết vấn đề này một cách có hệ thống bằng cách sử dụng Aminopropyl triethoxysilane (APTES) làm chất trung hòa điện tích bề mặt của QDs trước khi thực hiện phương pháp Stöber [trang 35], cho phép bọc thành công và tăng cường tính tương thích sinh học.
-
Phát hiện đáng ngạc nhiên nhất là gì? (với data support) Phát hiện đáng ngạc nhiên nhất là khả năng tổng hợp thành công các chấm lượng tử CdSe/CdS và CdS/ZnS trực tiếp trong môi trường nước ở nhiệt độ rất thấp, cụ thể là 4°C, mà vẫn đạt được hiệu suất lượng tử và độ ổn định quang cao, với cường độ phát quang "không giảm sau nhiều tháng bảo quản" [trang 6, mục mở đầu]. Thông thường, tổng hợp QDs yêu cầu nhiệt độ cao để thúc đẩy sự kết tinh và tăng trưởng hạt. Việc đạt được kiểm soát kích thước và tính chất quang tối ưu ở nhiệt độ gần đóng băng mở ra một hướng đi mới, an toàn và bền vững hơn cho tổng hợp vật liệu nano. Dữ liệu từ "Phổ huỳnh quang của mẫu chấm lượng tử CdSe và CdSe/CdS w=2 ở nhiệt độ 4oC theo thời gian phản ứng dưới bước sóng kích thích 480 nm" [Hình 1. trang 71] cung cấp bằng chứng cụ thể cho phát hiện này.
-
Giao thức tái bản (Replication protocol) có được cung cấp không? Có, giao thức tái bản được cung cấp thông qua mô tả chi tiết các phương pháp thực nghiệm trong luận án. Phần "Thực nghiệm chế tạo các chấm lượng tử ZnS pha tạp Eu và Ce trong dung môi ở nhiệt độ cao" [trang 37], "Thực nghiệm tổng hợp các chấm lượng tử CdSe/CdS và CdS/ZnS phân tán trong nước" [trang 55], và "Tổng hợp các hạt nano silica chứa chấm lượng tử bằng phương pháp Stöber" [trang 91] đều cung cấp các bước rõ ràng, hóa chất sử dụng, tỷ lệ, nhiệt độ và thời gian phản ứng cụ thể. Các bảng về thành phần lượng chất (ví dụ, Bảng 1, trang 57) và các thông số thí nghiệm khác (ví dụ, Bảng 3-7, trang 87-89) cùng với hình ảnh TEM, XRD, phổ quang học cho phép các nhà nghiên cứu khác tái tạo các kết quả này.
-
Chương trình nghiên cứu 10 năm có được phác thảo không? Mặc dù không có một "chương trình nghiên cứu 10 năm" được phác thảo cụ thể dưới dạng một mục riêng, luận án đã vạch ra Agenda nghiên cứu tương lai với 4-5 hướng cụ thể trong phần "Limitations và Future Research". Các hướng này bao gồm: phát triển QDs không chứa Cadmium, khảo sát chi tiết động học truyền năng lượng bằng kỹ thuật tiên tiến, tích hợp QDs vào thiết bị chiếu sáng thực tế, nghiên cứu ứng dụng y-sinh in vivo, và phát triển vật liệu nano lai đa chức năng. Những hướng này đại diện cho các lĩnh vực nghiên cứu đầy tiềm năng trong thập kỷ tới, xây dựng trên nền tảng và các phát hiện của luận án hiện tại.
Kết luận
Luận án này đã tạo ra những tiến bộ đáng kể trong lĩnh vực vật liệu nano phát quang, với 5 đóng góp cụ thể và có thể đo lường được.
- Phát triển vật liệu phát xạ ánh sáng trắng đột phá: Chế tạo thành công các chấm lượng tử ZnS đồng pha tạp Ce3+ và Eu3+ và làm sáng tỏ "cơ chế truyền năng lượng của các ion đất hiếm này trong mạng nền chấm lượng tử ZnS" [trang 8], mở ra hướng đi mới cho các ứng dụng chiếu sáng rắn hiệu suất cao.
- Tiên phong trong tổng hợp QDs an toàn ở nhiệt độ thấp: Lần đầu tiên chế tạo thành công các chấm lượng tử CdSe/CdS và CdS/ZnS trực tiếp trong môi trường nước ở nhiệt độ 4°C, sử dụng citrate làm chất điều khiển kích thước, giảm thiểu đáng kể độc hại và rủi ro môi trường, đồng thời đạt "hiệu suất lượng tử và có độ ổn định quang cao, cường độ phát quang không giảm sau nhiều tháng bảo quản" [trang 6].
- Giải quyết thách thức bọc silica cho QDs tích điện âm: Phát triển một phương pháp hệ thống bằng cách sử dụng APTES để trung hòa điện tích bề mặt, cho phép bọc thành công các QDs phân tán trong nước bằng lớp vỏ silica, tăng cường tính tương thích sinh học và độ bền quang cho ứng dụng y-sinh.
- Kiểm soát chính xác các tính chất quang lý: Chứng minh khả năng điều khiển màu sắc phát xạ và độ rộng vùng cấm hiệu dụng của QDs thông qua việc điều chỉnh các thông số tổng hợp như nồng độ pha tạp, tỷ lệ citrate và nhiệt độ.
- Cải thiện độ ổn định và tuổi thọ QDs: Nâng cao đáng kể độ bền quang và kéo dài tuổi thọ huỳnh quang của các chấm lượng tử, đặc biệt là các hệ phân tán trong nước và bọc silica, điều quan trọng cho các ứng dụng thực tiễn lâu dài.
Nghiên cứu này không chỉ củng cố mà còn mở rộng paradigm hiện có về khoa học vật liệu nano bán dẫn, cung cấp các giải pháp thực nghiệm sáng tạo với bằng chứng rõ ràng. Nó mở ra 3 luồng nghiên cứu mới tiềm năng: (1) Phát triển các QDs không chứa Cadmium thế hệ mới với phương pháp tổng hợp an toàn; (2) Nghiên cứu sâu hơn về động học truyền năng lượng đa ion trong các cấu trúc nano phức tạp; và (3) Tích hợp vật liệu nano phát quang vào các thiết bị thực tế cho chiếu sáng và chẩn đoán y tế. Với sự liên quan toàn cầu trong việc giải quyết các thách thức về vật liệu bền vững và an toàn cho các ứng dụng công nghệ cao, luận án đặt nền móng cho một di sản khoa học có thể đo lường được, góp phần vào sự phát triển của công nghệ nano ở Việt Nam và trên thế giới.
Trích đoạn nội dung luận án
Tải xuống để đọc toàn bộBỘ GIÁO DỤC VÀ ĐÀO TẠO VIỆN HÀN LÂM KHOA HỌC VÀ CÔNG NGHỆ VIỆT NAM HỌC VIỆN KHOA HỌC VÀ CÔNG NGHỆ Chu Anh Tuấn CHẾ TẠO VÀ NGHIÊN CỨU TÍNH CHẤT QUANG CÁC CHẤM LƯỢNG TỬ ZnS PHA TẠP (Ce, Eu) VÀ CÁC CHẤM LƯỢNG TỬ TRÊN CƠ SỞ CdSe, CdS PHÂN TÁN TRONG NƯỚC VÀ BỌC SILICA Chuyên Ngành: Vật Lý Chất Rắn Mã số: 9440104 LUẬN ÁN TIẾN SĨ VẬT LÝ CHẤT RẮN NGƯỜI HƯỚNG DẪN KHOA HỌC: 1. Chu Việt Hà 2. Trần Hồng Nhung Hà Nội, năm 2024 ii LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của bản thân tôi. Dưới sự hướng dẫn của PGS.
Chu Việt Hà và cố PGS TS Trần Hồng Nhung, các kết quả nghiên cứu và các kết luận trong luận án này là trung thực với kết quả thực nghiệm thu được, không sao chép từ bất kỳ một nguồn nào và dưới bất cứ một hình thức nào. Việc tham khảo các nguồn tài liệu đã được thực hiện trích dẫn và ghi nguồn tài liệu tham khảo đúng quy định. Hà Nội, tháng 9 năm 2024 Nghiên cứu sinh Chu Anh Tuấn iii LỜI CẢM ƠN Tôi xin bày tỏ lòng biết ơn sâu sắc nhất tới PGS. Chu Việt Hà làm việc tại trường Đại học Sư phạm – Đại học Thái Nguyên, là người thầy hết lòng giúp đỡ, định hướng nghiên cứu, tạo mọi điều kiện cơ sở vật chất để tôi hoàn thành luận án.
Tôi xin bày tỏ lòng kính trọng và biết ơn tới cố PGS. Trần Hồng Nhung trước khi qua đời làm việc ở phòng Nanobiophotonics – Viện Vật lý – Viện Hàn lâm Khoa học và Công nghệ Việt Nam người hướng dẫn thứ hai đã tận tình giúp đỡ tôi trong thời gian học tập và nghiên cứu. Tôi xin trân trọng cảm ơn các thầy cô các bạn học viên, sinh viên Khoa Vật lý, Trường Đại học Sư pham – Đại học Thái Nguyên đã giúp đỡ và đồng hành cùng tôi trong quá trình làm thực nghiệm cho luận án. Tôi xin cảm ơn các thành viên nhóm nghiên cứu Nanobiophotonics, Trung tâm Điện tử Lượng tử – Viện Vật lý – Viện Hàn lâm Khoa học và Công nghệ Việt Nam đã tạo điều kiện để tôi hoàn thành được luận án.
Tôi xin trân trọng cảm ơn PGS TS Nghiêm Thị Hà Liên đã giúp đỡ tôi và đưa ra những lời khuyên về kiến thức và kinh nghiệm nghiên cứu. Tôi xin chân thành cảm ơn TS Nguyễn Thị Bích Ngọc đã trợ giúp tôi rất nhiều trong nghiên cứu để tôi hoàn thành luận án. Tôi xin gửi lời cảm ơn chân thành đến lãnh đạo Học viện Y dược học cổ truyền Việt Nam nơi tôi đang công tác đã tạo mọi điều kiện cho tôi có thể hoàn thành việc học tập và nghiên cứu khoa học. Bên cạnh đó, tôi cũng xin cảm ơn Phòng sau đại học, Khoa Vật lý, Học viện Khoa học và Công Nghệ đã tạo mọi điều kiện để giúp tôi trong quá trình học tập tại học viện.
Cuối cùng tôi xin gửi lời cảm ơn tới gia đình, bạn bè đã luôn bên cạnh, ủng hộ và động viên để tôi có thể hoàn thành quá trình học tập, nghiên cứu và thực hiện luận án nghiệp này. Hà Nội, tháng năm 2024 Nghiên cứu sinh Chu Anh Tuấn iv MỤC LỤC MỞ ĐẦU. 10 TỔNG QUAN CÁC VẤN ĐỀ NGHIÊN CỨU. Các tính chất và một số vấn đề liên quan đến chấm lượng tử.
Đôi nét về chấm lượng tử và hiệu ứng giam giữ lượng tử. Các mức năng lượng của hạt tải trong các chấm lượng tử. Các đặc tính quang của chấm lượng tử. Sự độc hại của các chấm lượng tử.
Vật liệu phát quang và các chấm lượng tử pha tạp ion đất hiếm. Các ion đất hiếm trong nền rắn. Lý thuyết Judd-Ofelt. Ion Eu trong nền chất rắn.
Nguyên tố đất hiếm Ce và các vật liệu nano pha tạp Ce. Nghiên cứu tổng hợp các hạt nano bán dẫn và các chấm lượng tử. Nghiên cứu tổng hợp các hạt nano silica chứa chấm lượng tử. Đặc điểm chung các hạt nano silica phát xạ huỳnh quang.
Các phương pháp tổng hợp hạt nano silica. Nghiên cứu tổng hợp các hạt nano silica chứa chấm lượng tử. Một số phương pháp chế tạo hạt nano silica chứa chấm lượng tử. 36 KẾT QUẢ CHẾ TẠO VÀ NGHIÊN CỨU CÁC CHẤM LƯỢNG TỬ ZnS PHA TẠP CÁC ION Eu VÀ Ce CHO ỨNG DỤNG PHÁT XẠ ÁNH SÁNG TRẮNG.
Thực nghiệm chế tạo các chấm lượng tử ZnS pha tạp Eu và Ce trong dung môi ở nhiệt độ cao. Chế tạo các chấm lượng tử ZnS. Chế tạo các chấm lượng tử ZnS pha tạp Eu và Ce. Kết quả tổng hợp và đặc điểm hình thái, cấu trúc của các chấm lượng tử ZnS và ZnS pha tạp.
Ảnh hiển vi điện tử truyền qua TEM. Phân tích cấu trúc và thành phần của các chấm lượng tử. Tính chất quang của các chấm lượng tử ZnS và ZnS pha tạp ion Eu và Ce. 55 KẾT QUẢ CHẾ TẠO VÀ NGHIÊN CỨU CÁC CHẤM LƯỢNG TỬ TRÊN VẬT LIỆU CdSe VÀ CdS.
Thực nghiệm tổng hợp các chấm lượng tử CdSe/CdS và CdS/ZnS phân tán trong nước. Tổng hợp các chấm lượng tử CdSe/CdS trực tiếp trong môi trường nước. Chế tạo các chấm lượng tử CdS/ZnS. Kết quả tổng hợp và nghiên cứu tính chất quang của các chấm lượng tử CdSe/CdS.
Đặc điểm nhìn thấy và hình thái của các chấm lượng tử. Các tính chất quang của các chấm lượng tử CdSe/CdS. Kết quả tổng hợp và nghiên cứu tính chất quang của các chấm lượng tử CdS/ZnS. Đặc điểm nhìn thấy và hình thái của các chấm lượng tử.
Phổ hấp thụ quang học của các chấm lượng tử CdS và CdS/ZnS. Phổ phát xạ huỳnh quang của các chấm lượng tử CdS và CdS/ZnS. 91 KẾT QUẢ TỔNG HỢP VÀ NGHIÊN CỨU TÍNH CHẤT QUANG CÁC HẠT NANO SILICA CHỨA CHẤM LƯỢNG TỬ. Tổng hợp các hạt nano silica chứa chấm lượng tử bằng phương pháp Stöber.
Tổng hợp các hạt nano silica chứa các chấm lượng tử CdSe/CdS. Tổng hợp các hạt nano silica chứa các chấm lượng tử CdS/ZnS. Kết quả nghiên cứu và tổng hợp các hạt nano CdSe/CdS/SiO2. Kích thước và hình thái.
Biểu hiện quang học của các hạt nano CdSe/CdS/SiO2. Bán kính thủy động học, phân bố kích thước hạt, và biểu đồ thế zeta của các hạt nano CdSe/CdS/SiO2. Ảnh hưởng của các điều kiện tổng hợp lên đặc tính của các hạt nano CdSe/CdS/SiO2. Kết quả nghiên cứu và tổng hợp hạt nano CdS/ZnS/SiO2.
Kết quả tổng hợp các hạt nano CdS/ZnS/SiO2. Tính quang của các hạt nano CdS/ZnS/SiO2. 114 DANH MỤC CÔNG TRÌNH CÔNG BỐ CỦA LUẬN ÁN. 116 TÀI LIỆU THAM KHẢO.
118 PHỤ LỤC CÁC PHÉP ĐO THỰC NGHIỆM THỰC HIỆN TRONG LUẬN ÁN. 129 vii DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT Ký hiệu Tiếng Anh Dịch nghĩa, công thức TOP Trioctylphosphine C24H51P ODE Octadecene C18H36 TEM Transmission Electron Kính hiển vi điện tử truyền qua Microscopy Citrate Trisodium citrate dihydrate C6H5Na3O7•2H2O UV Ultra violet Cực tím UV-Vis Ultra violet - Visible Cực tím – khả kiến NIR near infrared Hồng ngoại gần viii DANH MỤC CÁC BẢNG Bảng 1. Các thông số mạng tinh thể của một số hợp chất thuộc nhóm AIIBVI tại nhiệt độ phòng [2]. Cấu hình điện tử của các ion nguyên tố đất hiếm [52].
Các mẫu chấm lượng tử ZnS và ZnS pha tạp các ion Eu3+/Ce3+ với tỷ lệ pha tạp khác nhau. Các kết quả tính toán được từ phổ nhiễu xạ tia X tại mặt phẳng mạng (1 1 1). Kích thước hạt và năng lượng vùng cấm của các chấm lượng tử ZnS, ZnS:Eu1%, ZnS:Ce1% và ZnS:Ce1% Eu1-4%. Giá trị thực nghiệm của thời gian sống thu được cho các chấm lượng tử ZnS và ZnS pha tạp.
Các số trong ngoặc là phần trăm biên độ của từng thành phần. Thành phần lượng chất để tổng hợp các chấm lượng tử CdSe/CdS. Lượng hoá chất để tổng hợp các chấm lượng tử CdS/ZnS .3 Kích thước lõi chấm lượng tử CdSe với thời gian nuôi mẫukhác nhau. Đánh giá kích thước của các hạt nano CdSe với các tỷ lệ chất bẫy khác nhau.
Độ bán rộng phổ phát xạ quang huỳnh quang của các chấm lượng tử CdSe/CdS với các tỷ lệ chất bẫy khác nhau tương ứng với màu phát xạ khác nhau74 Bảng 3. Bán kính lõi CdS của các chấm lượng tử CdS/ZnS với các tỉ lệ w khác nhau. Thí nghiệm chế tạo các hạt nano CdSe/CdS/SiO2 với lượng xúc tác thay đổi 87 Bảng 4. Thí nghiệm chế tạo các hạt nano CdSe/CdS/SiO2 với lượng TEOS thay đổi.
Thí nghiệm chế tạo các hạt nano CdSe/CdS/SiO2 với lượng APTES thay đổi. Thí nghiệm chế tạo các hạt nano CdSe/CdS/SiO2 với lượng nước thay đổi. Thí nghiệm chế tạo các hạt nano CdS/ZnS/SiO2 với lượng xúc tác thay đổi. 89 ix DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ Hình 1.
Minh hoạ hộp thế cầu có bờ thế vô hạn. Các chuyển dời quang được phép giữa các trạng thái của điện tử và lỗ trống được lượng tử hóa trong trường hợp khử suy biến [11]. Các chuyển dời quang được phép trong chấm lượng tử bán dẫn theo mô hình cặp điện tử - lỗ trống [11]. Sơ đồ các mức năng lượng của ion đất hiếm bị tách do tương tác điện tử - điện tử và điện tử - mạng [58].
Giản đồ mức năng lượng của các dịch chuyển quang của ion Eu3+[58]. Minh họa cấu trúc của một chấm lượng tử có thể phân tán trong môi trường sinh học. Minh họa một số mô hình hạt nano silica được chế tạo chứa các chấm lượng tử. Quy trình tổng hợp hạt nano silica chứa các chấm lượng tử thông qua phương pháp micelle đảo [79].
Minh họa dụng cụ thí nghiệm chế tạo các chấm lượng tử ZnS và ZnS pha tạp. Sơ đồ quy trình chế tạo các hạt nano ZnS. Sơ đồ quy trình chế tạo các chấm lượng tử ZnS pha tạp các ion Eu3+/Ce3+. Ảnh TEM của các chấm lượng tử ZnS (A), ZnS:Ce3+ (B); và ZnS:Ce3,Eu3+ (C).
Phổ XPS của mẫu chấm lượng tử ZnS:Ce1%Eu1% (hình a), của ion Ce 3d (hình b) và ion Eu 3d (hình c). Hai hình nhỏ trong hình a lần lượt là các phần phổ XPS của nguyên tố lưu huỳnh và C trong mẫu vật liệu. Giản đồ XRD của các mẫu chấm lượng tử : (a) ZnS, (b) ZnS:Ce1%, (c) ZnS:Eu1%, (d) ZnS:Ce1% Eu1%, (e) ZnS:Ce1%Eu2% and ZnS:Ce1%Eu4%. Phổ kích thích huỳnh quang của mẫu chấm lượng tử ZnS:Eu1%,.
Phổ phát xạ quang huỳnh quang của mẫu chấm lượng tử ZnS:Eu1% dưới bước sóng kích thích 450 nm (đường đỏ) và đường phân rã huỳnh quang x (đường xanh) của mẫu này được ghi với bước sóng phát xạ là 617 nm (tương ứng với chuyển dời 5D0→7F2) .
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Chu Anh Tuấn (2024). Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang [Luận án tiến sĩ, Học viện Khoa học và Công nghệ]. LuanAn.net. https://luanan.net/khoa-hoc-giao-duc/che-tao-nghien-cuu-tinh-chat-quang-cham-luong-tu-zns-pha-tap-va-cdse-cds
Câu hỏi thường gặp
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" nghiên cứu về vấn đề gì?
Bộ Giáo dục và Đào tạo, Viện Hàn lâm Khoa học: Cập nhật chính sách, định hướng nghiên cứu, phát triển giáo dục và khoa học công nghệ tại Việt Nam.
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" được bảo vệ tại trường nào?
Luận án này được bảo vệ tại Học viện Khoa học và Công nghệ. Năm bảo vệ: 2024.
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" thuộc chuyên ngành gì?
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" thuộc chuyên ngành Vật lý chất rắn. Danh mục: Khoa Học Giáo Dục.
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" có bao nhiêu trang?
Luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" có 160 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Chấm lượng tử ZnS, CdSe, CdS: Chế tạo và tính chất quang" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
