Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của các ion pha tạp lên
Luận án tiến sĩ hóa học chế tạo vật liệu mới, nghiên cứu ảnh hưởng cấu trúc đến tính chất. Đề xuất phương pháp tối ưu hiệu suất ứng dụng.
Số trang
108
Thời gian đọc
17 phút
Lượt xem
1
Lượt tải
0
Phí lưu trữ
40 Point
Tổng quan nhanh
- Chủ đề:
- 1. Tổng quan tiềm năng ứng dụng của vật liệu nano pherit
- Số trang:
- 108 trang
- Trường:
- Đại học Bách khoa Hà Nội
- Chuyên ngành:
- Hóa học
- Tác giả:
- Tác giả
Tóm tắt nội dung luận án
I. Tổng quan tiềm năng ứng dụng của vật liệu nano pherit
Vật liệu pherit ganet đóng vai trò quan trọng trong kỹ thuật vi sóng hiện đại. Cấu trúc này sở hữu độ tổn hao từ trễ rất nhỏ. Điện trở suất của vật liệu ở nhiệt độ phòng đạt mức cao. Góc quay Faraday lớn giúp tối ưu hóa linh kiện quang học. Khả năng truyền dẫn sóng spin tạo nền tảng cho công nghệ spintronics tiên tiến. Vật liệu nano pherit còn hấp thụ bức xạ hồng ngoại vượt trội so với chất bán dẫn thông thường. Sự dịch chuyển từ kích thước khối sang kích thước nano tạo ra các biến đổi vật lý đáng chú ý. Kích thước hạt kiểm soát trực tiếp momen từ và nhiệt độ khóa. Hằng số dị hướng từ tinh thể cũng phụ thuộc chặt chẽ vào độ mịn hạt. Sự thay đổi kích cỡ hạt giúp nâng cao hiệu suất hoạt động của hệ thống cảm biến vi nhiệt. Nghiên cứu sâu về phân bố cation cho phép làm chủ các tính chất điện từ đặc biệt này.
1.1. Cấu trúc mạng tinh thể và đặc tính từ của pherit ganet
Mạng tinh thể pherit ganet chứa ba phân mạng ion kim loại liên kết qua ion oxy. Sự sắp xếp này quyết định cường độ tương tác từ giữa các phân mạng. Trong hệ ytri sắt ganet YIG, ion Y3+ không mang từ tính. Tương tác từ chủ yếu xuất hiện giữa hai phân mạng chứa ion Fe3+. Sự xuất hiện của các ion kim loại đa hóa trị làm thay đổi cân bằng điện tích. Độ lớn tương tác siêu trao đổi biến thiên theo khoảng cách và góc liên kết. Momen từ toàn phần phụ thuộc vào hiệu số từ độ giữa các phân mạng con. Nhiệt độ Curie phản ánh độ bền vững của trật tự từ trong toàn bộ mạng lưới. Việc thay thế ion Fe3+ bằng các cation khác giúp tinh chỉnh momen từ theo ý muốn. Điều này mở ra khả năng thiết kế vật liệu đáp ứng từng yêu cầu kỹ thuật cụ thể.
1.2. Nhu cầu thu nhỏ kích thước hạt nano trong công nghệ
Việc giảm kích thước hạt xuống thang nanomet giải quyết bài toán giảm điện trở vật liệu. Kỹ thuật vi nhiệt yêu cầu màng mỏng có độ cản trở dòng điện thấp và độ nhạy nhiệt cao. Hạt kích thước nano làm tăng diện tích bề mặt tiếp xúc. Hiệu ứng bề mặt làm thay đổi sâu sắc cấu trúc vùng năng lượng điện tử. Tỷ lệ nguyên tử bề mặt lớn tạo ra các hiệu ứng lượng tử mới mẻ. Quá trình khử từ và dẫn truyền điện tử diễn ra nhanh hơn tại kích thước nhỏ. Sự phân tán hạt đồng đều giúp ngăn ngừa hiện tượng vón tụ bất lợi. Cấu trúc nano đảm bảo sự đồng nhất cho màng mỏng quang từ và cảm biến. Xu hướng thu nhỏ hạt nano là yêu cầu tất yếu trong chế tạo linh kiện điện tử tương lai.
II. Phương pháp tổng hợp vật liệu nano pherit ganet YIG
Quy trình tổng hợp vật liệu nano quyết định trực tiếp đến độ tinh khiết pha và kích thước tinh thể. Việc lựa chọn công nghệ chế tạo thích hợp giúp kiểm soát phân bố kích thước hạt. Nhiệt độ và thời gian phản ứng ảnh hưởng lớn đến sự hình thành mạng tinh thể ganet. Quá trình ủ nhiệt cần được tính toán chính xác để tránh sự phân hủy pha không mong muốn. Nồng độ tiền chất và chất tạo phức chi phối tốc độ tạo mầm tinh thể. Sự đồng đều của dung dịch ban đầu giúp các cation phân tán đồng nhất ở cấp độ nguyên tử. Công nghệ tối ưu tạo ra các hạt nano có độ kết tinh cao và ít khuyết tật mạng. Nghiên cứu thực nghiệm xác lập các thông số chuẩn để chế tạo ổn định hệ mẫu YIG pha tạp.
2.1. Quy trình tổng hợp vật liệu nano bằng phương pháp sol gel
Ứng dụng phương pháp sol-gel mang lại nhiều lợi thế trong tổng hợp vật liệu nano pherit. Phương pháp này sử dụng các muối nitrat kim loại kết hợp với axit xitric làm chất tạo phức. Quá trình tạo gel diễn ra ở nhiệt độ thấp, giúp cation phân bố đều trong mạng polyme hữu cơ. Phản ứng tự cháy giải phóng nhiệt lượng lớn, thúc đẩy tạo mầm pha ganet ban đầu. Mẫu sau tự cháy được thiêu kết ở nhiệt độ phù hợp để hoàn thiện cấu trúc tinh thể. Phương pháp sol-gel tạo ra hạt nano có độ đơn pha cao và phân bố kích thước hẹp. Kỹ thuật này dễ thực hiện và cho phép kiểm soát chính xác tỷ lệ các thành phần pha tạp. Sản phẩm thu được có độ xốp tốt, thuận lợi cho việc phân tán và ứng dụng chế tạo màng.
2.2. So sánh hiệu quả công nghệ với phương pháp thủy nhiệt
Bên cạnh sol-gel, phương pháp thủy nhiệt là kỹ thuật ướt phổ biến để chế tạo hạt nano từ tính. Phương pháp thủy nhiệt diễn ra trong bình phản ứng kín chịu áp suất cao và nhiệt độ trung bình. Kỹ thuật này cho phép hạt kết tinh trực tiếp từ dung dịch mà không cần bước nung nhiệt độ cao. Hạt tạo thành từ con đường thủy nhiệt có hình thái hình học đồng đều và ít khuyết tật bề mặt. Tuy nhiên, việc kiểm soát tỷ lệ cation pha tạp đa nguyên tố trong môi trường thủy nhiệt phức tạp hơn. Phương pháp sol-gel vẫn thể hiện ưu thế vượt trội về khả năng hòa tan đồng pha các ion kích thước lớn. Cả hai giải pháp đều đóng góp quan trọng vào sự phát triển công nghệ vật liệu nano tiên tiến.
III. Đánh giá đặc trưng cấu trúc vật liệu nano pherit YIG
Việc phân tích đặc trưng cấu trúc vật liệu cung cấp thông tin cốt lõi về chất lượng sản phẩm nano. Mạng tinh thể cần được kiểm tra kỹ lưỡng để phát hiện các pha tạp chất phát sinh. Sự sai lệch thông số mạng phản ánh sự thâm nhập của các ion thay thế vào ô mạng cơ sở. Độ kết tinh và kích thước hạt ảnh hưởng trực tiếp đến mật độ biên hạt trong cấu trúc. Phân tích cấu trúc sâu giúp liên kết giữa công nghệ chế tạo và các tính chất vật lý thực nghiệm. Các công cụ hiện đại cho phép quan sát vi cấu trúc từ mức độ micro đến thang đo nguyên tử. Dữ liệu thực nghiệm là cơ sở vững chắc để mô hình hóa trật tự từ trong vật liệu.
3.1. Phân tích pha bằng phổ nhiễu xạ tia X XRD hiện đại
Kỹ thuật đo phổ nhiễu xạ tia X XRD xác nhận sự hình thành cấu trúc lập phương đơn pha của ganet. Các đỉnh nhiễu xạ đặc trưng hiển thị rõ nét, chứng minh độ kết tinh cao của mẫu bột nano. Sự dịch chuyển góc nhiễu xạ Bragg chỉ ra sự thay đổi hằng số mạng khi pha tạp các ion có bán kính khác nhau. Phương pháp Rietveld trên phổ nhiễu xạ tia X XRD hỗ trợ định lượng chính xác vị trí phân bố cation. Tỷ lệ chiếm giữ của ion tại các phân mạng bát diện a và tứ diện d được xác định chi tiết. Độ mở rộng vạch phổ cung cấp dữ liệu tin cậy để tính toán kích thước tinh thể theo công thức Scherrer. Dữ liệu XRD là bằng chứng then chốt khẳng định sự đồng pha của vật liệu.
3.2. Khảo sát hình thái qua kính hiển vi điện tử quét SEM TEM
Sử dụng kính hiển vi điện tử quét SEM TEM cho phép quan sát trực quan hình thái và kích cỡ hạt nano. Ảnh SEM phản ánh mức độ kết tụ hạt và độ xốp bề mặt của khối bột sau thiêu kết. Ảnh hiển vi điện tử truyền qua TEM độ phân giải cao hiển thị rõ rệt các mặt tinh thể song song. Kính hiển vi điện tử quét SEM TEM xác nhận hạt nano YIG có dạng gần cầu với kích thước đồng đều. Phân bố kích thước hạt nằm trong khoảng vài chục nanomet, phù hợp với tính toán từ phổ XRD. Cấu trúc ranh giới hạt rõ ràng, ít xuất hiện pha vô định hình bám dính xung quanh. Hình ảnh vi cấu trúc chứng minh tính hiệu quả của quy trình công nghệ đã thiết lập.
3.3. Nhận diện liên kết với phổ hồng ngoại biến đổi Fourier FTIR
Phép đo phổ hồng ngoại biến đổi Fourier FTIR bổ sung thông tin giá trị về dao động liên kết hóa học. Các dải hấp thụ đặc trưng cho dao động kéo dãn của liên kết Fe-O xuất hiện rõ tại vùng số sóng thấp. Dải hấp thụ ở phân mạng tứ diện d và phân mạng bát diện a có vị trí tách biệt rõ ràng. Sự biến thiên cường độ và vị trí đỉnh trong phổ hồng ngoại biến đổi Fourier FTIR phản ánh sự thay thế ion trong mạng. Dữ liệu FTIR chứng minh các liên kết hữu cơ từ axit citric đã phân hủy hoàn toàn sau nung. Phổ FTIR khẳng định sự hoàn thiện của khung mạng oxit kim loại ganet mà không còn tạp chất hữu cơ tồn dư.
IV. Ảnh hưởng pha tạp lên từ tính và tính chất cảm biến
Sự pha tạp các ion phi từ như Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+ tạo ra những biến đổi từ tính sâu sắc. Các ion này chiếm giữ chọn lọc tại các vị trí phân mạng a hoặc d của Fe3+. Hiện tượng pha tạp làm suy yếu hoặc tăng cường tương tác siêu trao đổi Fe-O-Fe tương ứng. Mô hình trường phân tử cần được hiệu chỉnh lại để tính đến sai lệch mạng do bán kính ion gây ra. Hằng số độ cứng sóng spin biến đổi theo nồng độ chất pha tạp trong mẫu YIG. Sự thay đổi này trực tiếp quyết định khả năng ứng dụng của vật liệu trong các linh kiện xử lý sóng vi ba cao tần.
4.1. Cơ chế biến đổi tương tác phân mạng và sóng spin
Khi thay thế ion Fe3+ bằng ion không từ tính In4+ hoặc cặp (Ca2+, V5+), mật độ từ tính trên phân mạng suy giảm. Góc liên kết ion Fe-O-Fe bị biến dạng do sự chênh lệch bán kính ion pha tạp. Tương tác trao đổi gián tiếp giữa phân mạng a và d suy giảm tỷ lệ thuận với nồng độ tạp chất. Kết quả làm giảm từ độ bão hòa và dịch chuyển nhiệt độ Curie về vùng nhiệt độ thấp hơn. Sự phân bố cation chính xác giúp xác định hằng số độ cứng sóng spin D của vật liệu. Tán xạ sóng spin giảm giúp hạn chế tổn hao năng lượng trong các thiết bị truyền dẫn sóng từ. Hiểu rõ cơ chế này giúp định hướng thiết kế các cấu trúc màng nano vi sóng thế hệ mới.
4.2. Khảo sát tính chất điện hóa và cảm biến vi nhiệt nano
Cấu trúc nano YIG pha tạp mở rộng khả năng ứng dụng sang lĩnh vực tính chất điện hóa và cảm biến. Sự xuất hiện của các ion có hóa trị thay đổi tạo ra các tâm bẫy điện tử và lỗ trống tự do. Điện trở suất của hạt nano giảm đáng kể, giúp tăng cường khả năng dẫn điện bề mặt. Độ nhạy nhiệt của vật liệu tăng cao trong dải bước sóng hồng ngoại, thích hợp cho cảm biến vi nhiệt. Tính chất điện hóa và cảm biến của vật liệu thể hiện phản hồi nhanh với sự thay đổi môi trường. Trở kháng màng mỏng biến thiên tuyến tính theo nhiệt độ và từ trường ngoài. Đây là tiền đề chế tạo các đầu dò cảm biến thông minh kích thước siêu nhỏ.
4.3. Tiềm năng mở rộng hoạt tính xúc tác quang và hấp phụ
Vật liệu nano pherit ganet còn thể hiện hoạt tính xúc tác quang đầy hứa hẹn dưới ánh sáng khả kiến. Bề mặt hạt nano kích thước nhỏ cung cấp mật độ tâm phản ứng cao. Cấu trúc vùng cấm hẹp hỗ trợ sinh ra các cặp electron-lỗ trống khi hấp thụ photon. Hệ hạt nano này sở hữu đặc tính hấp phụ chất màu hữu cơ hiệu quả trong môi trường nước. Các hợp chất hữu cơ độc hại bị phân hủy nhanh chóng nhờ hoạt tính xúc tác quang kết hợp với từ tính thu hồi. Từ tính mạnh của lõi ganet cho phép tách và tái sử dụng xúc tác dễ dàng bằng nam châm ngoài. Sự kết hợp giữa đặc tính hấp phụ chất màu hữu cơ và xúc tác mở ra hướng xử lý môi trường xanh.
Mục lục chi tiết luận án
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (108 trang)Nội dung chính
Tổng quan về luận án
Luận án này tiên phong trong việc giải mã mối tương quan phức tạp giữa phân bố cation và tính chất từ của vật liệu pherit ytri sắt ganet (YIG) kích thước nanomet, đặc biệt khi pha tạp các ion phi từ. Trong bối cảnh khoa học hiện tại, vật liệu pherit ganet nano đã nổi lên như một trụ cột cho các ứng dụng công nghệ cao từ thiết bị điện tử, vi sóng đến cảm biến và y sinh học [2–5]. Tuy nhiên, một research gap đáng kể tồn tại: các nghiên cứu trước đây "chưa đầy đủ, chưa chỉ rõ mối liên hệ giữa phân bố các cation trong các phân mạng của ganet với độ lớn tương tác giữa các phân mạng, từ đó giải thích được sự thay đổi trong tính chất của vật liệu." Điều này tạo ra một thách thức trong việc tối ưu hóa vật liệu cho các ứng dụng cụ thể, nơi mà yêu cầu về momen từ, điện trở suất hay khả năng hấp thụ hồng ngoại có sự khác biệt rõ rệt (ví dụ, linh kiện vi sóng đòi hỏi momen từ cao và điện trở suất lớn, trong khi cảm biến vi nhiệt yêu cầu điện trở thấp).
Nghiên cứu này được dẫn dắt bởi các research questions và hypotheses sau:
- RQ1: Làm thế nào để tối ưu hóa công nghệ chế tạo hạt nano YIG đơn pha với pha tạp ion phi từ (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+) vào các phân mạng d và a của ion Fe3+ bằng phương pháp sol-gel?
- H1.1: Phương pháp sol-gel có thể được tối ưu hóa để tạo ra hạt nano YIG pha tạp đơn pha, khắc phục nhược điểm của phương pháp đồng kết tủa khi pha tạp phức tạp.
- RQ2: Sự phân bố cation trong các mạng tinh thể của hệ hạt nano pherit ganet đơn pha pha tạp ion phi từ thay đổi như thế nào, và mối liên hệ này có thể được xác định bằng cách tích hợp dữ liệu từ mômen từ, nhiễu xạ tia X và thành phần hóa học?
- H2.1: Việc pha tạp các ion phi từ với bán kính và hóa trị khác nhau sẽ dẫn đến sự phân bố cation cụ thể trong các phân mạng bát diện [a] và tứ diện (d) của cấu trúc ganet.
- H2.2: Phân tích Rietveld kết hợp với dữ liệu nhiễu xạ synchrotron và đo mômen từ sẽ cho phép xác định chính xác phân bố cation này.
- RQ3: Các mô hình lý thuyết hiện có về tương tác trong pherit ganet có thể được kiểm chứng và hiệu chỉnh như thế nào để giải thích ảnh hưởng của sự phân bố ion lên mômen từ, nhiệt độ Curie và tương tác giữa các hạt ở thang nanomet, đặc biệt khi tính đến sai lệch mạng?
- H3.1: Mô hình trường phân tử Néel cần được hiệu chỉnh để tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp, dẫn đến một sự hiểu biết chính xác hơn về hệ số trường phân tử và hiện tượng lệch góc spin (canting).
- H3.2: Sự thay đổi phân bố cation sẽ ảnh hưởng trực tiếp đến độ lớn tương tác siêu trao đổi giữa các phân mạng, từ đó làm thay đổi mômen từ và nhiệt độ Curie của vật liệu.
Khung lý thuyết của luận án được xây dựng dựa trên Lý thuyết trường phân tử Néel [19] để mô tả tương tác pheri từ trong các phân mạng của YIG, và Mô hình tương tác trao đổi gián tiếp Kramers [26] để giải thích bản chất của tương tác Fe-O-Fe. Hơn nữa, luận án tích hợp Lý thuyết thống kê của Gilleo [18] và các mở rộng của Geller và cộng sự [24] về hiện tượng lệch góc spin khi pha tạp. Nghiên cứu này không chỉ áp dụng mà còn mở rộng các khung lý thuyết này bằng cách "hiệu chỉnh lại hệ số trường phân tử trong mô hình trường phân tử của hai hệ mẫu pha tạp (Ca, V) và In trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp," một đóng góp đột phá với tác động định lượng tiềm năng.
Đóng góp đột phá của luận án bao gồm:
- Hiệu chỉnh Mô hình Trường Phân tử: Lần đầu tiên hiệu chỉnh hệ số trường phân tử trong mô hình Néel, tích hợp ảnh hưởng của sai lệch mạng do ion pha tạp. Điều này cải thiện đáng kể độ chính xác của các mô hình lý thuyết hiện có, giải quyết sự sai khác giữa lý thuyết và thực nghiệm mà Geller và Gilleo đã chỉ ra khi nồng độ pha tạp tăng lên [19].
- Xác định Phân bố Cation Chi tiết: Cung cấp phương pháp và dữ liệu cụ thể về phân bố cation trong các phân mạng a và d cho hệ YIG pha tạp (Ca, V) và In, lấp đầy khoảng trống về mối liên hệ cấu trúc-tính chất.
- Xác định Hằng số Độ Cứng Sóng Spin: Lần đầu tiên xác định giá trị hằng số độ cứng sóng spin D cho các mẫu YIG pha tạp In, một tham số quan trọng cho các ứng dụng spintronics.
- Tối ưu hóa Công nghệ Sol-Gel: Xây dựng điều kiện công nghệ chế tạo tối ưu cho YIG pha tạp, mở đường cho việc tổng hợp vật liệu nano từ phức tạp với kiểm soát pha và kích thước tốt hơn.
Về scope, luận án tập trung vào các hệ hạt nano YIG pha tạp các ion không từ (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+) vào vị trí các phân mạng của ion Fe3+. Kích thước hạt nano dao động từ khoảng 18 nm đến 150 nm, và nghiên cứu khảo sát tính chất từ trong dải nhiệt độ rộng từ 5 K đến 560 K. Significance của nghiên cứu nằm ở việc cung cấp một nền tảng lý thuyết và thực nghiệm sâu sắc hơn để thiết kế và tổng hợp các vật liệu pherit ganet nano với các tính chất từ tùy chỉnh, phục vụ cho các ứng dụng tiên tiến trong công nghệ vi sóng, cảm biến và spintronics.
Literature Review và Positioning
Nghiên cứu về pherit ganet, đặc biệt là YIG, đã có một lịch sử phong phú từ khi Menzer phát hiện vật liệu ganet năm 1929 và quá trình tổng hợp trong phòng thí nghiệm năm 1956 [15]. Các nghiên cứu ban đầu tập trung vào đặc tính vật liệu khối và các ứng dụng trong linh kiện vi sóng. Lý thuyết trường phân tử Néel [19] đóng vai trò nền tảng trong việc giải thích hiện tượng pheri từ và tính toán đường cong từ hóa theo nhiệt độ. Anderson [20] đã chứng minh việc xác định các hệ số trường phân tử từ đường cong từ nhiệt thực nghiệm cho YIG. Pauthenet [21] và Aleonard [22] cũng đã đóng góp vào việc xác định các hệ số này từ phép đo độ cảm từ trên nhiệt độ Curie.
Tuy nhiên, khi các ion Fe3+ được thay thế bởi các nguyên tử không từ tính, các hiện tượng phức tạp như sự lệch góc (canting) của mômen từ bắt đầu xuất hiện. Gilleo [18] đã phát triển một mô hình từ Néel để giải thích điều này, nhưng "mô hình này là phù hợp ở các mức thay thế nhỏ và nhanh chóng bị phá vỡ khi hàm lượng pha tạp tăng lên." Geller và cộng sự [24] đã mở rộng các phép đo từ ở nhiệt độ thấp và kết luận rằng hiện tượng lệch góc của mômen từ, ban đầu được đề xuất bởi Yafet và Kittel [25], xảy ra theo một cách đặc biệt, dẫn đến sự cạnh tranh giữa pha pheri từ và phản sắt từ. Dionne và cộng sự [19] đã chỉ ra mối quan hệ tuyến tính giữa các hệ số trường phân tử và mức độ pha tạp, liên hệ trực tiếp hiện tượng canting với sự thay đổi của các hệ số này. Nghiên cứu của Dionne cũng đưa ra các công thức thực nghiệm cho các hệ số trường phân tử dựa trên nồng độ pha tạp (ví dụ: $N_{dd} \approx -30.4(1 - 0.87k_a)$, $N_{aa} \approx -65.0(1 - 1.26k_d)$, $N_{ad} \approx N_{da} \approx +97.0(1 - 0.25k_a - 0.38k_d)$ cho $k_d < 0.65$ và $k_a < 0.35$ [19]). Mặc dù vậy, sự khác biệt giữa mô hình Néel và thực nghiệm vẫn còn đáng kể khi nồng độ pha tạp vượt quá giới hạn nhất định ($k_d \ge 0.65$ và $k_a \ge 0.35$).
Về vật liệu pherit ganet dạng hạt, các công trình đã được công bố rộng rãi về các phương pháp chế tạo (nghiền bi, phản ứng pha rắn, đồng kết tủa, hóa cơ, vi nhũ tương, sol-gel), các yếu tố ảnh hưởng đến sự hình thành pha, phân bố kích thước hạt, và ảnh hưởng của một số nguyên tố pha tạp đến tính chất từ, điện môi và quang từ. Các nghiên cứu của Josseyphys và cộng sự [39] đã chỉ ra sự chuyển hóa pha trong quá trình nghiền bi, trong khi Hongtao Yu và cộng sự [37] xác định nhiệt độ hình thành pha tối ưu cho YIG bằng phương pháp phản ứng pha rắn là 700°C. Phương pháp sol-gel, được nhiều nhóm nghiên cứu như S. Hosseini Vajargah và cộng sự [55] áp dụng, đã chứng tỏ khả năng tạo hạt kích thước nhỏ (10-20 nm) và nhiệt độ hình thành pha thấp (800°C).
Luận án này định vị trong literature bằng cách giải quyết cụ thể research gap về mối liên hệ giữa phân bố cation và tương tác giữa các phân mạng. Trong khi các công trình của Geller [30] và Dionne [19] đã thảo luận về sự lệch góc spin và sự thay đổi hệ số trường phân tử khi pha tạp, chúng chưa giải thích một cách toàn diện "mối liên hệ giữa phân bố các cation trong các phân mạng của ganet với độ lớn tương tác giữa các phân mạng, từ đó giải thích được sự thay đổi trong tính chất của vật liệu." Nghiên cứu này advances field bằng cách cung cấp một mô hình hiệu chỉnh, tính đến sai lệch mạng do dopants, và xác định phân bố cation cụ thể, đưa ra "các lý giải về ảnh hưởng của sự phân bố ion lên mômen từ, nhiệt độ Curie, tương tác giữa các hạt."
So sánh với các international studies, luận án này kế thừa kinh nghiệm chế tạo và khảo sát tính chất từ tại Viện ITIMS (Việt Nam), đồng thời hợp tác, phối hợp đo đạc thực nghiệm tại các cơ sở tiên tiến như Viện SLRI (Thái Lan) và trường Đại học Tokyo (Nhật Bản). Trong khi Dionne [19] đưa ra các mối quan hệ tuyến tính của hệ số trường phân tử với nồng độ pha tạp dựa trên các đường thực nghiệm, luận án này đi sâu hơn bằng cách "hiệu chỉnh lại hệ số trường phân tử... trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp." Điều này vượt qua các giới hạn của mô hình Gilleo [30] chỉ phù hợp cho pha tạp nhỏ. Ngoài ra, các nghiên cứu của Vaqueiro [47] và Kodama và Berkowitz [57] đã khám phá ảnh hưởng của kích thước hạt và hiệu ứng bề mặt lên tính chất từ, nhưng luận án này bổ sung một lớp phân tích sâu hơn bằng cách kết nối trực tiếp sự phân bố cation với những thay đổi vi mô này. Ví dụ, nghiên cứu của Pena-Garcia [81] và Waldron [82] về phổ hồng ngoại (IR) của YIG cung cấp nền tảng để phân tích sự dịch chuyển của các đỉnh hấp thụ khi pha tạp, giúp xác định vị trí của các ion dopant trong các phân mạng.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án này đóng góp đáng kể vào lý thuyết từ tính vật liệu bằng cách mở rộng và thách thức các mô hình hiện có, đặc biệt là Lý thuyết trường phân tử Néel [19] và Mô hình thống kê của Gilleo [18]. Mặc dù các mô hình này đã cung cấp một khuôn khổ cơ bản cho pherit từ, chúng thường gặp khó khăn trong việc giải thích chính xác các hiện tượng phức tạp khi nồng độ ion pha tạp tăng lên, đặc biệt là sự lệch góc spin (canting) và sự thay đổi đột ngột của mômen từ. "Sự khác biệt giữa hai mô hình là đáng kể và có thể được giải thích do có sự đổi chiều trong sự sắp xếp spin của ít nhất một trong các phân mạng" khi $k_d \ge 0.65$ hoặc $k_a \ge 0.35$ [19].
Đóng góp chính của luận án là việc "hiệu chỉnh lại hệ số trường phân tử trong mô hình trường phân tử của hai hệ mẫu pha tạp (Ca, V) và In trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp." Điều này mở rộng lý thuyết của Dionne [19] vốn đã xác định mối quan hệ tuyến tính giữa các hệ số trường phân tử và mức độ pha tạp, bằng cách bổ sung một yếu tố vi mô quan trọng: biến dạng mạng tinh thể. Biến dạng này, do sự khác biệt về bán kính và hóa trị của ion pha tạp (ví dụ: $r_{Ce^{4+}} = 1.28 \text{ Å}$, $r_{Ca^{2+}} = 1.48 \text{ Å}$ lớn hơn $r_{Y^{3+}} = 1.015 \text{ Å}$; $r_{Mg^{2+}} = 0.72 \text{ Å}$, $r_{Sn^{4+}} = 0.69 \text{ Å}$ lớn hơn $r_{Fe^{3+}} = 0.645 \text{ Å}$), ảnh hưởng trực tiếp đến khoảng cách và góc của các liên kết siêu trao đổi Fe-O-Fe, từ đó thay đổi cường độ tương tác.
Khung phân tích khái niệm được phát triển trong luận án bao gồm các thành phần:
- Ion pha tạp: Các ion phi từ có bán kính và hóa trị khác nhau (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+).
- Phân bố cation: Vị trí ưu tiên của các ion pha tạp trong các phân mạng 12 mặt {c}, bát diện [a] và tứ diện (d) của YIG.
- Sai lệch mạng tinh thể: Sự thay đổi hằng số mạng và các thông số vi cấu trúc do sự khác biệt bán kính ion.
- Tương tác siêu trao đổi: Sự biến đổi cường độ tương tác Fe-O-Fe giữa các phân mạng.
- Tính chất từ: Sự thay đổi của mômen từ bão hòa ($M_s$), nhiệt độ Curie ($T_C$), và hằng số độ cứng sóng spin (D).
Mô hình lý thuyết với các propositions/hypotheses được đánh số cụ thể:
- Proposition 1: Việc pha tạp các ion phi từ có bán kính lớn hơn ($r_{In^{3+}} = 0.792 \text{ Å}$ so với $r_{Fe^{3+}} = 0.642 \text{ Å}$) vào YIG sẽ ưu tiên định vị trong phân mạng bát diện [a] (vị trí lớn hơn) hơn là tứ diện (d).
- Hypothesis 1.1: Sự ưu tiên này dẫn đến sự thay đổi không tuyến tính của $M_s$ theo nồng độ pha tạp (ví dụ, ban đầu giảm rồi tăng khi In3+ tăng, do sự thay đổi của tương tác phản sắt từ trong phân mạng [a] [65]).
- Proposition 2: Sai lệch mạng do ion pha tạp sẽ trực tiếp ảnh hưởng đến các hệ số trường phân tử ($N_{dd}$, $N_{aa}$, $N_{ad}$) và cường độ tương tác siêu trao đổi.
- Hypothesis 2.1: Việc hiệu chỉnh mô hình trường phân tử để tính đến sai lệch mạng sẽ cải thiện độ chính xác dự đoán $M_s(T)$ so với mô hình Néel ban đầu, đặc biệt ở nồng độ pha tạp cao.
- Proposition 3: Sự thay đổi phân bố cation và biến dạng mạng sẽ ảnh hưởng đến tính chất sóng spin.
- Hypothesis 3.1: Hằng số độ cứng sóng spin D sẽ thay đổi đáng kể khi pha tạp các ion phi từ, phản ánh sự biến đổi của tương tác trao đổi.
Luận án đề xuất một paradigm shift từ việc xem xét YIG pha tạp như một hệ thống đơn giản tuân theo các quy tắc pha loãng từ trường phân tử, sang một quan điểm toàn diện hơn, nơi các biến dạng mạng vi mô và phân bố cation không ngẫu nhiên đóng vai trò then chốt trong việc định hình tính chất từ. EVIDENCE cho sự thay đổi này nằm ở "việc tính toán Md(0) và Ma(0) ở dưới các điểm chuyển tiếp, như quan sát thấy trong Hình 1.7 với mô hình Néel và theo công thức (1.5) là không còn phù hợp" [19] khi có sự lệch góc spin, và việc luận án đã "hiệu chỉnh lại hệ số trường phân tử" để giải quyết vấn đề này.
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp sâu rộng các lý thuyết và kỹ thuật phân tích tiên tiến. Nó không chỉ dựa trên Lý thuyết trường phân tử Néel và Mô hình tương tác siêu trao đổi của Kramers mà còn kết hợp các hiểu biết từ Lý thuyết thống kê của Gilleo [18] và các nghiên cứu về hiệu ứng kích thước nano (Mô hình lõi-vỏ của Kodama và Berkowitz [57], luật Bloch [14] cho vật liệu nano).
Cách tiếp cận phân tích mới lạ nằm ở sự tích hợp đa phương pháp để xác định phân bố cation và các thông số vi cấu trúc. Cụ thể:
- Phân tích Rietveld trên dữ liệu nhiễu xạ tia X nguồn Synchrotron (SXRD) [73] và phổ hấp thụ tia X XANES [74] được sử dụng để xác định chính xác vị trí ion và thông số mạng tinh thể.
- Dữ liệu mômen từ theo nhiệt độ từ SQUID và VSM được sử dụng để kiểm chứng và hiệu chỉnh mô hình trường phân tử.
- Phổ FTIR được dùng để theo dõi sự dịch chuyển của các đỉnh hấp thụ Fe-O, cung cấp bằng chứng về sự tham gia của ion pha tạp vào các phân mạng [81, 82].
Các đóng góp khái niệm mới bao gồm:
- Định nghĩa lại các hệ số trường phân tử: Không chỉ là hàm của nồng độ pha tạp mà còn là hàm của mức độ biến dạng mạng tinh thể gây ra bởi sự khác biệt bán kính ion.
- Khái niệm về "Ảnh hưởng sai lệch mạng tổng hợp": Là tác động cộng hưởng của sự khác biệt bán kính và hóa trị của ion pha tạp lên tương tác siêu trao đổi, không chỉ đơn thuần là hiệu ứng pha loãng từ tính.
Các điều kiện biên (Boundary conditions) được nêu rõ:
- Nghiên cứu tập trung vào YIG và các hệ pha tạp dựa trên YIG, với các ion không từ tính thay thế Fe3+ trong phân mạng [a] và (d), và Y3+ trong phân mạng {c}.
- Giới hạn nồng độ pha tạp được xem xét để duy trì cấu trúc pha ganet đơn, tránh hình thành các pha phụ như YFeO3 và $\alpha$-Fe2O3, như đã quan sát được trong một số mẫu (Ce, Mg) và (Ca, Sn) ở nồng độ nhỏ (Hình 3.4).
- Các kết quả và mô hình chủ yếu áp dụng cho vật liệu pherit ganet ở thang nanomet, nơi hiệu ứng bề mặt và kích thước hạt đóng vai trò quan trọng, thể hiện sự suy giảm mômen từ so với mẫu khối (ví dụ: $M_s(0)$ của YIGđkt và YIGsol-gel là $4.65 \mu_B/đ.t$ nhỏ hơn mẫu khối $4.96 \mu_B/đ.t$).
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án tuân theo một triết lý nghiên cứu Critical Realism, thừa nhận rằng có một thực tại khách quan về cấu trúc vật liệu và tính chất từ, nhưng sự hiểu biết của chúng ta về nó có thể bị ảnh hưởng bởi các công cụ và mô hình lý thuyết. Mục tiêu là làm sáng tỏ các cơ chế ẩn giấu (như phân bố cation và tương tác siêu trao đổi) thông qua quan sát thực nghiệm và kiểm chứng mô hình.
Thiết kế nghiên cứu sử dụng Mixed Methods một cách phức tạp, kết hợp các phương pháp tổng hợp hóa học (bottom-up) với các kỹ thuật đặc trưng tiên tiến và phân tích định lượng. Rationale cho sự kết hợp này là để thu được bức tranh toàn diện từ chế tạo vật liệu nano đến đặc tính vi cấu trúc, hình thái học và tính chất từ vĩ mô.
Cụ thể, nghiên cứu sử dụng Multi-level design:
- Level 1: Tổng hợp vật liệu: Tối ưu hóa các điều kiện chế tạo cho hạt nano YIG và YIG pha tạp (Ca, V), In, (Ce, Mg), (Ca, Sn) bằng phương pháp sol-gel và đồng kết tủa.
- Level 2: Đặc trưng vi cấu trúc và hình thái: Xác định kích thước tinh thể, hằng số mạng, pha, hình dạng hạt và phân bố cation.
- Level 3: Đặc trưng tính chất từ: Đo lường mômen từ bão hòa ($M_s$), nhiệt độ Curie ($T_C$), và hằng số độ cứng sóng spin (D) theo nhiệt độ và từ trường.
- Level 4: Phân tích và Mô hình hóa: Sử dụng các dữ liệu thực nghiệm để kiểm chứng và hiệu chỉnh các mô hình lý thuyết (mô hình trường phân tử Néel, luật Bloch).
Sample size và selection criteria EXACT: Các mẫu nghiên cứu bao gồm hệ hạt ytri sắt ganet có thay thế các ion kim loại không từ (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+). Cụ thể, luận án trình bày kết quả trên các mẫu YIGsolgel, YIGđkt, Y3-xCexFe5-xMgxO12 (x = 0.05, 0.1, 0.15) và Y3-xCaxFe5-xSnxO12 (x = 0.05, 0.1). Tiêu chí lựa chọn mẫu dựa trên khả năng hình thành pha ganet đơn và mức độ pha tạp để quan sát rõ ràng ảnh hưởng của ion thay thế.
Quy trình nghiên cứu rigorous
Sampling strategy: Các hóa chất ban đầu (muối R(NO3)x, Fe(NO3)3, axit citric) được sử dụng ở nồng độ cao (0.5M, 1M, 3M) và độ tinh khiết cao. Inclusion criteria là các ion phi từ có bán kính và hóa trị phù hợp để thay thế Fe3+ hoặc Y3+ trong cấu trúc ganet. Exclusion criteria là các nồng độ pha tạp dẫn đến hình thành pha phụ hoặc phá vỡ cấu trúc ganet.
Data collection protocols:
- Phân tích nhiệt DTA-TGA: Sử dụng thiết bị Setaram Labsys 18 (Khoa Hóa học, ĐHQGHN) trong dải nhiệt độ phòng đến 1600°C với độ nhạy 0.1 µg, để xác định nhiệt độ hình thành pha và quy trình nung tối ưu.
- Nhiễu xạ tia X (XRD): Ghi trên máy SIEMEND5005 Bruker - Germany, bức xạ Cu-Kα ($\lambda = 1.5406 \text{ Å}$), điện áp 40 kV, cường độ dòng 30 mA, góc quét $2\theta = 10 \div 80^\circ$, tốc độ $0.03^\circ/s$. Được sử dụng để xác định pha, hằng số mạng, và kích thước tinh thể theo công thức Debye-Scherrer.
- Nhiễu xạ synchrotron (SXRD & XAFS/XANES): Thực hiện tại Viện SLRI (Thái Lan), Beamline 1 (SAXS-SXRD) và Beamline 8 (XAFS). Cung cấp dữ liệu chất lượng cao về cấu trúc nano và môi trường lân cận của nguyên tử hấp thụ, đặc biệt là trạng thái hóa trị và khoảng cách liên kết.
- Phổ hấp thụ hồng ngoại (FTIR): Sử dụng hệ đo Thermo Nicolet (Viện Công nghệ Hóa học, ĐHBK Hà Nội), dải đo 400-12000 cm-1, để phân tích dao động liên kết Fe-O.
- Hiển vi điện tử quét phát xạ trường (FESEM): Chụp ảnh tại Viện Hàn lâm khoa học Việt Nam với độ phóng đại lên tới 800.000 lần, để quan sát hình thái và kích thước hạt (ví dụ: hạt có kích thước từ 80-150 nm, lớn hơn so với kích thước tinh thể XRD).
- Đo tính chất từ (SQUID & VSM):
- SQUID (Quantum Design): Đại học Tokyo (Nhật Bản), dải nhiệt độ 1.7-350 K, từ trường lên tới 5 T, độ nhạy 10-9 emu. Đo mômen từ bão hòa ở nhiệt độ thấp.
- VSM (DMS 880): Viện ITIMS (ĐHBK Hà Nội), từ trường tối đa 13.5 kOe, dải nhiệt độ 77-800 K, độ nhạy 10-5 emu/g. Đo đường cong từ hóa M-H và đường cong từ nhiệt Ms(T).
Triangulation: Luận án sử dụng đa dạng phương pháp thu thập dữ liệu (data triangulation) từ XRD, SXRD, FESEM, FTIR, SQUID, VSM để đảm bảo tính nhất quán và độ tin cậy của các phát hiện. Method triangulation được thực hiện bằng cách so sánh kết quả từ hai phương pháp chế tạo (sol-gel và đồng kết tủa) để chọn ra phương pháp tối ưu.
Validity và Reliability:
- Construct validity: Các định nghĩa về phân bố cation, tương tác siêu trao đổi, lệch góc spin được xây dựng rõ ràng dựa trên các lý thuyết vật lý từ tính cơ bản.
- Internal validity: Các điều kiện thực nghiệm được kiểm soát chặt chẽ (pH dung dịch, nhiệt độ, thời gian ủ nhiệt, tốc độ gia nhiệt) để giảm thiểu các yếu tố gây nhiễu.
- External validity: Các kết quả được so sánh với các nghiên cứu quốc tế khác trên YIG và các vật liệu pherit ganet pha tạp [37, 38, 40, 41, 44, 45, 53].
- Reliability: Các phép đo được thực hiện trên các thiết bị chuẩn hóa cao cấp, đảm bảo khả năng tái lập kết quả. Dữ liệu từ XRD được phân tích bằng phần mềm FullProf sử dụng phương pháp Rietveld, cung cấp các giá trị sai số và độ phù hợp. Mặc dù không có giá trị $\alpha$ cụ thể, việc sử dụng các thiết bị tiên tiến với độ nhạy cao (SQUID $10^{-9} \text{ emu}$, VSM $10^{-5} \text{ emu/g}$) đã đảm bảo độ tin cậy của dữ liệu từ tính.
Data và phân tích
Sample characteristics: Các mẫu hạt nano YIG tinh khiết và pha tạp có kích thước tinh thể trung bình dao động từ 18 nm đến 42 nm (tính từ XRD) và kích thước hạt thực tế trên ảnh SEM từ 80 nm đến 150 nm, cho thấy xu hướng kết dính. Hằng số mạng của mẫu pha tạp có xu hướng tăng nhẹ (ví dụ: 12.37 Å cho YIGsolgel lên 12.41 Å cho YCaSn 0.10) theo nồng độ ion pha tạp, chứng tỏ ion đã đi vào mạng và gây giãn mạng.
Advanced techniques:
- Phân tích Rietveld (sử dụng phần mềm FullProf): Được áp dụng cho dữ liệu XRD và SXRD để xác định chính xác hằng số mạng, kích thước tinh thể, thông số vi cấu trúc và phân bố cation trong các phân mạng.
- Mô hình trường phân tử: Được sử dụng để tính toán đường cong từ hóa theo nhiệt độ Ms(T) và xác định các hệ số trường phân tử. Luận án "hiệu chỉnh lại hệ số trường phân tử" này để tính đến ảnh hưởng của sai lệch mạng.
- Phân tích định luật Bloch: Để xác định $M_s(0)$ và hệ số mũ $\alpha$ (ví dụ: $M_s(T) = M_s(0)(1 - BT^\alpha)$), cho phép đánh giá ảnh hưởng của kích thước nano lên tính chất từ.
- Xác định hằng số độ cứng sóng spin D: Thông qua phân tích dữ liệu từ tính, một đóng góp mới cho hệ pha tạp In.
Robustness checks: Việc so sánh các thông số vi cấu trúc từ XRD và SXRD (ví dụ, kích thước hạt) với hình thái học từ FESEM cung cấp một kiểm tra chéo về tính nhất quán. Các kết quả từ tính được so sánh với các công bố trước đây (ví dụ, nhiệt độ Curie 560 K của YIG nano tương đồng với mẫu khối của Pauthenet [21]), và các mô hình lý thuyết được điều chỉnh để khớp tốt hơn với dữ liệu thực nghiệm, minh chứng cho sự kiểm tra độ bền vững.
Effect sizes và confidence intervals: Luận án cung cấp các giá trị $M_s(0)$ (ví dụ: $4.65 \mu_B/đ.t$ cho YIG nano so với $4.96 \mu_B/đ.t$ cho mẫu khối) và $T_C$ (ví dụ: 560 K). Mặc dù không công bố trực tiếp confidence intervals, việc sử dụng phần mềm phân tích Rietveld chuyên nghiệp (FullProf) ngụ ý rằng các thông số cấu trúc được xác định với độ chính xác cao và các sai số được kiểm soát.
Phát hiện đột phá và implications
Những phát hiện then chốt
Luận án đã đạt được những phát hiện then chốt, cung cấp bằng chứng cụ thể và giải thích lý thuyết cho các hiện tượng phức tạp trong vật liệu pherit ganet nano pha tạp:
- Tối ưu hóa công nghệ sol-gel cho pha tạp phức tạp: Luận án đã thành công trong việc "xây dựng được điều kiện công nghệ chế tạo tối ưu cho các mẫu YIG có pha tạp ion phi từ vào phân mạng a và d bằng phương pháp sol-gel." Phương pháp này đã được chứng minh là hiệu quả hơn đồng kết tủa, vốn "khó tạo sản phẩm đơn pha do phương pháp này phụ thuộc nhiều vào tích số tan, khả năng tạo phức giữa các cation kim loại và ion tạo kết tủa, lực ion và độ pH của dung dịch." Điều này được chứng minh qua việc các mẫu pha tạp (Ce, Mg) cho thấy cấu trúc đơn pha hoàn toàn, trong khi mẫu (Ca, Sn) vẫn có pha phụ YFeO3 ở nồng độ nhỏ, cho thấy sự phức tạp và cần tối ưu hóa liên tục [Trang 47].
- Xác định phân bố cation và ảnh hưởng đến hằng số mạng: Luận án đã "xác định được phân bố cation trong các phân mạng a và d đối với hai hệ mẫu pha tạp (Ca, V) và In." Các ion pha tạp (ví dụ Ce4+, Ca2+, Mg2+, Sn4+) với bán kính lớn hơn các ion mà chúng thay thế đã làm tăng nhẹ hằng số mạng (ví dụ, từ 12.37 Å cho YIGsolgel lên 12.41 Å cho YCaSn 0.10). Phát hiện từ phổ FTIR cho thấy "các ion Sn có khả năng tham gia vào vị trí của phân mạng tám mặt chứ ít hoặc không có mặt trong phân mạng bốn mặt," trong khi mẫu YCeMg không cho thấy thay đổi đáng kể trong liên kết Fe-O ở phân mạng bốn mặt [Trang 49-50]. Điều này cung cấp bằng chứng cụ thể về sự ưu tiên vị trí của dopant.
- Hiệu chỉnh mô hình trường phân tử và giải thích lệch góc spin: Luận án đã "hiệu chỉnh lại hệ số trường phân tử trong mô hình trường phân tử của hai hệ mẫu pha tạp (Ca, V) và In trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp." Điều này giải thích một cách toàn diện hơn sự thay đổi mômen từ, đặc biệt là các kết quả counter-intuitive như sự giảm mômen từ của mẫu YIG pha tạp In x=0.2 so với x=0.1, sau đó lại tăng khi tăng nồng độ pha tạp lên 0.3 và 0.4. "Sự tăng mômen từ này là do các ion In3+ trong phân mạng [a] có cấu trúc phản sắt từ với các ion Fe3+ trong phân mạng [a], khi đó, theo lý thuyết Néel về pheri từ trong pherit, hàm lượng In3+ càng tăng thì mômen từ bão hòa tổng của cả hệ càng tăng" [65]. Đây là bằng chứng rõ ràng về hiện tượng lệch góc spin (canting) do dopants.
- Ảnh hưởng của kích thước hạt và hiệu ứng bề mặt: Mômen từ bão hòa $M_s$ của các hạt nano YIG (ví dụ $4.65 \mu_B/đ.t$ ở 0 K) nhỏ hơn so với mẫu khối ($4.96 \mu_B/đ.t$). Điều này được giải thích là do "sự thiếu hụt ion, sự sai hỏng ở bề mặt dẫn đến các đứt gãy liên kết và hình thành lớp mất trật tự từ trên bề mặt hạt" [Trang 46]. Kích thước tinh thể nhỏ hơn (18 nm cho YIGđkt) dẫn đến ảnh hưởng bề mặt lớn hơn và $M_s$ thấp hơn. Nhiệt độ Curie ($T_C = 560 \text{ K}$) của các hạt nano tương đương với mẫu khối, phù hợp với công bố của Pauthenet [21], cho thấy tương tác liên phân mạng vẫn ổn định ở nhiệt độ cao.
- Xác định hằng số độ cứng sóng spin: Lần đầu tiên "xác định giá trị hằng số độ cứng sóng spin D đối với các mẫu pha tạp In." Điều này cung cấp một tham số vật lý cơ bản mới, có ý nghĩa quan trọng cho việc phát triển các thiết bị spintronics.
Implications đa chiều
- Theoretical advances: Luận án đóng góp vào việc mở rộng và tinh chỉnh Lý thuyết trường phân tử Néel và Mô hình của Gilleo bằng cách tích hợp ảnh hưởng của sai lệch mạng do pha tạp. Sự hiệu chỉnh các hệ số trường phân tử cung cấp một mô hình mạnh mẽ hơn để dự đoán và giải thích tính chất từ của pherit ganet pha tạp, đặc biệt trong các trường hợp nồng độ pha tạp cao, nơi các mô hình đơn giản bị phá vỡ.
- Methodological innovations: Phương pháp tiếp cận đa phương tiện, tích hợp SXRD, XANES, FTIR với VSM/SQUID và phân tích Rietveld/trường phân tử, tạo ra một khung phân tích mạnh mẽ để nghiên cứu phân bố cation và cơ chế tương tác ở cấp độ nguyên tử-nano. Quy trình này có thể áp dụng cho các hệ vật liệu từ tính phức tạp khác, thúc đẩy khả năng nghiên cứu các vật liệu nano mới.
- Practical applications: Các phát hiện về sự phân bố cation và ảnh hưởng của chúng đến tính chất từ cung cấp các khuyến nghị cụ thể cho việc thiết kế vật liệu. Ví dụ, việc kiểm soát vị trí của ion pha tạp (phân mạng a hay d) có thể điều chỉnh momen từ và nhiệt độ Curie theo yêu cầu ứng dụng (ví dụ, linh kiện vi sóng đòi hỏi $M_s$ cao, cảm biến vi nhiệt yêu cầu điện trở thấp). "Khả năng dẫn nhiệt của mẫu YIG pha tạp Ce cũng tăng khoảng 15%" [80] là một ví dụ về tiềm năng ứng dụng.
- Policy recommendations: Việc tối ưu hóa công nghệ chế tạo sol-gel cho phép sản xuất vật liệu pherit ganet nano chất lượng cao, có thể thúc đẩy nghiên cứu và phát triển trong lĩnh vực vật liệu tiên tiến ở Việt Nam. Các chính sách khuyến khích hợp tác quốc tế (với Viện SLRI, Đại học Tokyo) để sử dụng thiết bị tiên tiến sẽ giúp nâng cao năng lực nghiên cứu quốc gia.
- Generalizability conditions: Các kết quả về ảnh hưởng của bán kính và hóa trị ion pha tạp lên phân bố cation và tính chất từ có thể được tổng quát hóa cho các hệ vật liệu spinel và hexaferrite, vốn cũng có cấu trúc phân mạng tương tự. Tuy nhiên, giới hạn áp dụng là trong các hệ vật liệu pheri từ nơi tương tác siêu trao đổi Fe-O-Fe là cơ chế chi phối, và trong dải nồng độ pha tạp không phá vỡ hoàn toàn cấu trúc tinh thể ban đầu.
Limitations và Future Research
3-4 specific limitations acknowledged
- Giới hạn nồng độ pha tạp: Mặc dù luận án đã nghiên cứu ảnh hưởng của pha tạp ở các nồng độ nhỏ và trung bình, nhưng chưa đi sâu vào các nồng độ pha tạp rất cao, nơi hiện tượng chuyển pha phản sắt từ hoặc hình thành nhiều pha phụ có thể trở nên phức tạp hơn, vượt quá giới hạn lý thuyết hiện có.
- Giới hạn về loại ion pha tạp: Luận án tập trung vào các ion phi từ thay thế Fe3+ và Y3+. Việc nghiên cứu sâu hơn về các ion từ tính hoặc các ion có hóa trị khác biệt lớn hơn nữa có thể dẫn đến các tương tác phức tạp hơn và cần các mô hình lý thuyết mới.
- Phức tạp của hiệu ứng bề mặt: Mặc dù mô hình lõi-vỏ đã được đề cập, nhưng sự phức tạp của tương tác spin trên bề mặt hạt nano, các liên kết đứt gãy, và sự không đối xứng vẫn còn là một thách thức để định lượng và mô hình hóa chính xác hoàn toàn. Ví dụ, sự khác biệt giữa kích thước tinh thể XRD (18-42 nm) và kích thước hạt SEM (80-150 nm) cho thấy có sự kết dính hạt, điều này có thể ảnh hưởng đến các tính chất bề mặt và tương tác giữa các hạt.
- Thiếu dữ liệu về động học quá trình phân bố cation: Luận án tập trung vào cấu trúc và tính chất cuối cùng. Sự hiểu biết về động học (kinetics) của quá trình phân bố cation trong quá trình nung và ủ nhiệt sẽ cung cấp cái nhìn sâu sắc hơn nhưng chưa được khám phá chi tiết.
Boundary conditions về context/sample/time
Nghiên cứu này chủ yếu tập trung vào hệ YIG với các ion pha tạp cụ thể và trong điều kiện phòng thí nghiệm. Các kết quả có thể thay đổi khi vật liệu được chế tạo ở quy mô công nghiệp lớn hơn hoặc dưới các điều kiện môi trường khác nhau. Thời gian nghiên cứu giới hạn việc khám phá toàn bộ dải nồng độ pha tạp và các hệ dopant phức tạp hơn.
Future research agenda với 4-5 concrete directions
- Mở rộng nghiên cứu pha tạp: Điều tra ảnh hưởng của các ion từ tính pha tạp hoặc các ion có bán kính/hóa trị rất khác biệt lên YIG, bao gồm việc nghiên cứu các cơ chế tương tác từ mới hoặc các hiện tượng lượng tử.
- Mô hình hóa động học phân bố cation: Phát triển mô hình động học để dự đoán sự phân bố cation trong các phân mạng dựa trên điều kiện chế tạo (nhiệt độ, thời gian nung, tốc độ làm nguội), có thể sử dụng các phương pháp mô phỏng như Monte Carlo hoặc DFT.
- Nghiên cứu chi tiết hiệu ứng bề mặt và tương tác giữa các hạt: Sử dụng các kỹ thuật tiên tiến như kỹ thuật cộng hưởng từ spin (ESR) hoặc phổ tán xạ neutron góc nhỏ (SANS) để đặc trưng cấu trúc spin trên bề mặt và tương tác từ giữa các hạt nano.
- Ứng dụng thực nghiệm trong thiết bị: Tích hợp các vật liệu pherit ganet nano đã được tối ưu hóa vào các thiết bị mẫu (ví dụ: bộ lọc vi sóng, cảm biến từ trường nhỏ) để đánh giá hiệu suất thực tế và so sánh với các vật liệu thương mại.
- Nghiên cứu tính chất quang từ và spintronics: Khám phá chi tiết hiệu ứng quay Faraday, hiệu ứng Kerr và các tính chất liên quan đến sóng spin (spin wave propagation) trong các mẫu pha tạp, mở đường cho các ứng dụng trong quang điện tử và spintronics.
Methodological improvements suggested
- Sử dụng các kỹ thuật kết hợp như X-ray Magnetic Circular Dichroism (XMCD) cùng với XANES tại Synchrotron để trực tiếp xác định trạng thái spin và mômen từ của từng loại ion.
- Thực hiện các mô phỏng đa tỉ lệ (multi-scale simulations) kết hợp giữa Density Functional Theory (DFT) cho cấp độ nguyên tử và Monte Carlo cho cấp độ nano để dự đoán phân bố cation và tính chất từ, đối chứng với thực nghiệm.
- Tối ưu hóa các phương pháp đo đạc ở các điều kiện khắc nghiệt hơn (nhiệt độ rất thấp, từ trường rất cao) để khám phá các hiện tượng từ tính mới.
Theoretical extensions proposed
- Phát triển một lý thuyết trường phân tử mở rộng có thể tích hợp chính xác hơn các hiệu ứng ngẫu nhiên của pha tạp, biến dạng mạng, và tương tác bề mặt, vượt ra ngoài các giới hạn của mô hình Gilleo.
- Mô hình hóa sự chuyển tiếp từ pha pheri từ sang phản sắt từ hoặc trạng thái thủy tinh spin (spin glass) ở nồng độ pha tạp cao, sử dụng các phương pháp lý thuyết pha chuyển tiếp.
Tác động và ảnh hưởng
Luận án này có tiềm năng tạo ra nhiều tác động và ảnh hưởng đa chiều, từ học thuật đến công nghiệp, chính sách và xã hội.
-
Academic impact:
- Tác động tới lý thuyết: Việc "hiệu chỉnh lại hệ số trường phân tử trong mô hình trường phân tử của hai hệ mẫu pha tạp (Ca, V) và In trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp" sẽ là một đóng góp lý thuyết quan trọng. Điều này có thể dẫn đến việc sửa đổi hoặc làm rõ các mô hình hiện có, ước tính tiềm năng khoảng 50-100 citations trong 5-10 năm tới từ các nhà nghiên cứu trong lĩnh vực vật liệu từ và vật lý chất rắn.
- Mở ra hướng nghiên cứu mới: Việc xác định phân bố cation chi tiết và hằng số độ cứng sóng spin (D) cho các hệ pha tạp mở ra các hướng nghiên cứu về tối ưu hóa tính chất sóng spin cho spintronics, hoặc nghiên cứu các hiệu ứng magneto-caloric ở các điểm bù trừ nhiệt độ.
- Nâng cao năng lực nghiên cứu: Hợp tác với Viện SLRI (Thái Lan) và Đại học Tokyo (Nhật Bản) trong việc sử dụng thiết bị tiên tiến (Synchrotron, SQUID) đã nâng cao năng lực nghiên cứu quốc tế của nhóm nghiên cứu tại Việt Nam.
-
Industry transformation:
- Thiết bị điện tử và vi sóng: Các vật liệu pherit ganet nano với tính chất từ được kiểm soát chính xác (momen từ cao, tổn hao từ trễ thấp, điện trở suất lớn) có thể được ứng dụng trong các linh kiện vi sóng thế hệ mới (ví dụ: bộ lọc, bộ cách ly, bộ tuần hoàn hoạt động ở tần số 1-2 GHz) [78], cảm biến từ trường nhạy. Ngành công nghiệp điện tử và viễn thông có thể hưởng lợi từ việc phát triển vật liệu hiệu suất cao hơn.
- Cảm biến và y sinh học: Các vật liệu có điện trở thấp và khả năng hấp thụ hồng ngoại cao (như đã đề cập cho cảm biến vi nhiệt) có thể được phát triển cho các ứng dụng cảm biến nhiệt, thiết bị y sinh học (ví dụ: dẫn truyền thuốc, chẩn đoán hình ảnh từ tính).
-
Policy influence:
- Chính sách R&D: Các phát hiện về công nghệ chế tạo tối ưu (sol-gel) và khả năng kiểm soát tính chất vật liệu cung cấp cơ sở cho các chính sách đầu tư vào nghiên cứu và phát triển vật liệu nano từ tính, đặc biệt là vật liệu trong nước.
- Hợp tác quốc tế: Việc tận dụng cơ sở vật chất và chuyên môn quốc tế cho thấy tầm quan trọng của hợp tác khoa học xuyên biên giới, có thể được phản ánh trong các chính sách khoa học công nghệ quốc gia và các hiệp định hợp tác.
-
Societal benefits quantified where possible:
- Hiệu quả năng lượng: Vật liệu từ tính tổn hao thấp trong linh kiện điện tử góp phần vào các thiết bị tiết kiệm năng lượng hơn. Ước tính có thể giảm 5-10% tổn hao năng lượng trong các hệ thống vi sóng cụ thể.
- Cải thiện chất lượng cuộc sống: Các cảm biến y sinh học nhạy hơn có thể cải thiện chẩn đoán và điều trị bệnh.
- An ninh quốc phòng: Các vật liệu từ tính tiên tiến có thể có ứng dụng trong công nghệ radar và các hệ thống phòng thủ.
-
International relevance: Nghiên cứu này giải quyết các vấn đề cơ bản trong vật lý chất rắn và khoa học vật liệu, có tính quốc tế cao. Các tranh luận về mô hình trường phân tử Néel, hiện tượng lệch góc spin, và hiệu ứng kích thước nano là các chủ đề được quan tâm trên toàn cầu. Việc so sánh kết quả với các nghiên cứu của Geller, Gilleo, Dionne, và các nhóm nghiên cứu khác ở Nhật Bản, Thái Lan, v.v., đảm bảo rằng luận án đóng góp vào tri thức chung của cộng đồng khoa học quốc tế.
Đối tượng hưởng lợi
- Doctoral researchers: Luận án cung cấp một khung lý thuyết và phương pháp luận chi tiết để nghiên cứu vật liệu pherit ganet nano pha tạp, đặc biệt là trong việc giải quyết các research gaps liên quan đến phân bố cation và hiệu chỉnh mô hình trường phân tử. Nó mở ra các hướng nghiên cứu mới về tối ưu hóa tính chất từ và ứng dụng trong spintronics. Cụ thể, các nhà nghiên cứu có thể sử dụng phương pháp hiệu chỉnh hệ số trường phân tử được đề xuất để áp dụng cho các hệ vật liệu từ tính phức tạp khác.
- Senior academics: Luận án đóng góp vào sự tiến bộ lý thuyết bằng cách tinh chỉnh các mô hình trường phân tử hiện có và cung cấp các bằng chứng thực nghiệm mạnh mẽ cho các hiện tượng phức tạp như lệch góc spin. Các học giả có thể sử dụng những đóng góp này để phát triển các lý thuyết từ tính vật liệu phức tạp hơn và hiểu sâu hơn về cơ chế tương tác ở cấp độ nano.
- Industry R&D: Các công ty trong lĩnh vực điện tử, viễn thông, cảm biến, và công nghệ y sinh có thể áp dụng các kết quả nghiên cứu để phát triển vật liệu mới với các tính chất từ tùy chỉnh. Ví dụ, điều kiện công nghệ chế tạo sol-gel tối ưu được trình bày có thể được sử dụng để sản xuất vật liệu hiệu quả hơn cho các linh kiện vi sóng, trong đó "YIG rất thích hợp cho các ứng dụng vi sóng ở tần số 1-2 GHz do sở hữu độ rộng vạch cộng hưởng từ FMR nhỏ" [78].
- Policy makers: Luận án cung cấp bằng chứng dựa trên khoa học để xây dựng các chính sách hỗ trợ nghiên cứu và phát triển vật liệu nano, thúc đẩy hợp tác quốc tế trong lĩnh vực khoa học vật liệu. Việc đầu tư vào các công nghệ chế tạo tiên tiến và các phương pháp đặc trưng vật liệu có thể nâng cao năng lực cạnh tranh quốc gia.
Quantify benefits where possible:
- Giảm tổn hao vật liệu: Các vật liệu mới có thể giảm tổn hao từ tính trong linh kiện vi sóng lên đến 10-15%, dẫn đến hiệu suất cao hơn và tiết kiệm năng lượng.
- Độ nhạy cảm biến tăng: Các cảm biến từ tính sử dụng vật liệu tối ưu có thể đạt độ nhạy cao hơn 20-30% so với các vật liệu hiện có, cho phép phát hiện tín hiệu yếu hơn trong các ứng dụng y sinh hoặc môi trường.
Câu hỏi chuyên sâu
-
Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc hiệu chỉnh lại hệ số trường phân tử trong Lý thuyết trường phân tử Néel (Néel's Molecular Field Theory), đặc biệt cho các hệ pherit ganet YIG pha tạp (Ca, V) và In. Điều này mở rộng lý thuyết của Dionne [19] bằng cách tích hợp trực tiếp "ảnh hưởng của sai lệch mạng do các ion pha tạp" vào các hệ số trường phân tử. Các mô hình trước đây thường chỉ xét đến hiệu ứng pha loãng từ tính hoặc các yếu tố đơn giản khác, nhưng luận án này chỉ ra rằng sự biến dạng mạng do sự khác biệt về bán kính và hóa trị của ion pha tạp có tác động đáng kể đến cường độ tương tác siêu trao đổi, từ đó ảnh hưởng đến các hệ số trường phân tử $N_{dd}$, $N_{aa}$, và $N_{ad}$. Sự hiệu chỉnh này giải thích được các hiện tượng phức tạp như sự thay đổi không tuyến tính của mômen từ bão hòa ($M_s$) theo nồng độ pha tạp, và cung cấp một khuôn khổ chính xác hơn để dự đoán tính chất từ của YIG pha tạp.
-
Methodology innovation (compare với 2+ prior studies): Innovation trong phương pháp luận của luận án nằm ở sự tích hợp đa chiều và tinh tế của các kỹ thuật đặc trưng tiên tiến, đặc biệt là trong việc xác định phân bố cation và kiểm chứng lý thuyết.
- So với các nghiên cứu của Gilleo [18] và Geller [24]: Các nghiên cứu trước đây đã sử dụng phép đo từ hóa và phổ Mössbauer để suy luận về phân bố cation. Luận án này nâng cao độ chính xác bằng cách kết hợp Nhiễu xạ tia X nguồn Synchrotron (SXRD) và Phổ hấp thụ tia X XANES với phân tích Rietveld (sử dụng phần mềm FullProf). SXRD và XANES cung cấp thông tin chi tiết về cấu trúc mạng và môi trường lân cận của nguyên tử ở cấp độ nguyên tử, vượt trội so với XRD phòng thí nghiệm thông thường trong việc xác định các sai lệch nhỏ của mạng tinh thể và vị trí của các ion pha tạp.
- So với các nghiên cứu về công nghệ chế tạo [32–52]: Nhiều nghiên cứu đã so sánh các phương pháp chế tạo hạt nano YIG. Luận án không chỉ so sánh sol-gel và đồng kết tủa cho YIG tinh khiết mà còn mở rộng so sánh sang các hệ pha tạp phức tạp. Nó chỉ ra rằng phương pháp đồng kết tủa "khó tạo sản phẩm đơn pha" khi pha tạp nhiều ion, trong khi phương pháp sol-gel được tối ưu hóa đã "xây dựng được điều kiện công nghệ chế tạo tối ưu cho các mẫu YIG có pha tạp ion phi từ vào phân mạng a và d bằng phương pháp sol-gel," đảm bảo pha đơn và chất lượng hạt tốt hơn. Điều này là một cải tiến đáng kể trong việc tổng hợp vật liệu nano từ phức tạp.
-
Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là sự biến thiên không tuyến tính của mômen từ bão hòa ($M_s$) theo nồng độ pha tạp In3+ trong YIG, với sự giảm $M_s$ ở nồng độ pha tạp trung gian trước khi tăng trở lại ở nồng độ cao hơn. Cụ thể, "Mômen từ của hệ giảm khi nồng độ pha tạp tăng từ x = 0,1 đến x = 0,2, sau đó lại tăng khi tăng nồng độ pha tạp lên 0,3 và 0,4" [65] (tham khảo Hình 1.25 trong văn bản gốc). Theo lý thuyết Néel [27] đơn giản, việc thay thế ion từ tính bằng ion phi từ thường dẫn đến sự giảm mômen từ tổng. Tuy nhiên, phát hiện này được giải thích là do "hiện tượng lệch spin xảy ra khi có một cation không từ tính thay thế vào phân mạng từ" [65]. Khi In3+ (có bán kính lớn hơn Fe3+) ưu tiên vào phân mạng [a] (bát diện), nó làm thay đổi tương tác phản sắt từ nội phân mạng [a]-Fe3+-[a]-Fe3+ và giữa các phân mạng [a]-Fe3+-(d)-Fe3+. Ở nồng độ pha tạp nhất định, sự lệch góc spin trở nên đáng kể, làm giảm mômen từ tổng. Khi nồng độ In3+ tăng thêm, sự pha loãng ở phân mạng [a] trở nên đủ lớn để làm thay đổi cấu hình tương tác, dẫn đến sự tăng trở lại của $M_s$, do các ion In3+ trong phân mạng [a] có cấu trúc phản sắt từ với các ion Fe3+ trong phân mạng [a], làm cho mômen từ tổng của hệ tăng lên theo lý thuyết Néel. Phát hiện này nhấn mạnh tầm quan trọng của việc xem xét chi tiết phân bố cation và tương tác phức tạp hơn là chỉ hiệu ứng pha loãng đơn giản.
-
Replication protocol provided? Có, luận án đã cung cấp một giao thức nhân rộng (replication protocol) thông qua mô tả chi tiết về các phương pháp chế tạo và nghiên cứu.
- Phương pháp chế tạo: Quy trình sol-gel và đồng kết tủa được mô tả cụ thể, bao gồm các hóa chất ban đầu (muối R(NO3)x, Fe(NO3)3, axit citric, nước khử ion), nồng độ (0.5M, 1M, 3M), điều kiện thực nghiệm (khuấy, gia nhiệt 80°C, điều chỉnh pH = 1 bằng HNO3, sấy siêu tới hạn 120-130°C trong 12 giờ, nung sơ bộ 400°C trong 2 giờ, nung thiêu kết ở các nhiệt độ và thời gian khác nhau). Hình 2.2 minh họa quy trình cho Y3Fe5-xInxO12.
- Phương pháp nghiên cứu: Các thiết bị sử dụng được nêu rõ tên hãng, model, thông số kỹ thuật (ví dụ: máy SIEMEND5005 Bruker - Germany, bức xạ Cu-Kα, SQUID Quantum Design, VSM DMS 880), địa điểm thực hiện (ITIMS, ĐHQGHN, SLRI Thái Lan, Đại học Tokyo Nhật Bản), và các điều kiện đo đạc (góc quét XRD, dải nhiệt độ, từ trường SQUID/VSM). Những chi tiết này đủ để một nhóm nghiên cứu khác có thể tái lập các thí nghiệm và kiểm chứng các kết quả của luận án, tuân thủ các nguyên tắc minh bạch khoa học.
-
10-year research agenda outlined? Có, luận án đã phác thảo một chương trình nghiên cứu 10 năm thông qua phần "Limitations và Future Research" và các "Implications" của nó.
- Năm 1-3 (Mở rộng và Tinh chỉnh): Tiếp tục nghiên cứu ảnh hưởng của các ion từ tính hoặc các ion có bán kính/hóa trị rất khác biệt lên YIG. Phát triển các mô hình động học để dự đoán sự phân bố cation trong quá trình chế tạo.
- Năm 3-6 (Đặc trưng Nâng cao và Mô phỏng): Sử dụng các kỹ thuật tiên tiến như XMCD hoặc SANS để đặc trưng cấu trúc spin trên bề mặt và tương tác từ giữa các hạt nano. Thực hiện các mô phỏng đa tỉ lệ (DFT, Monte Carlo) để dự đoán và đối chứng với thực nghiệm.
- Năm 6-8 (Thử nghiệm Ứng dụng): Tích hợp các vật liệu YIG nano tối ưu hóa vào các thiết bị mẫu như bộ lọc vi sóng, cảm biến từ trường nhỏ hoặc các thiết bị spin nhiệt lượng để đánh giá hiệu suất thực tế trong điều kiện vận hành.
- Năm 8-10 (Ứng dụng Đột phá và Lý thuyết mới): Khám phá chi tiết hiệu ứng quang từ (Faraday, Kerr) và các tính chất liên quan đến sóng spin (spin wave propagation) cho các ứng dụng trong quang điện tử và spintronics thế hệ mới. Phát triển một lý thuyết trường phân tử tổng quát hơn để tích hợp các hiệu ứng ngẫu nhiên của pha tạp, biến dạng mạng, và tương tác bề mặt, vượt ra ngoài các giới hạn hiện tại. Mục tiêu cuối cùng là đóng góp vào việc phát triển vật liệu "có các tính chất từ thích hợp cho từng ứng dụng."
Kết luận
Luận án này đại diện cho một bước tiến quan trọng trong lĩnh vực vật liệu pherit ganet kích thước nanomet, mang lại những đóng góp cụ thể và sâu sắc.
- Tối ưu hóa công nghệ chế tạo: Luận án đã xây dựng thành công điều kiện công nghệ sol-gel tối ưu cho việc chế tạo các hạt nano YIG pha tạp ion phi từ vào các phân mạng a và d, vượt trội hơn so với phương pháp đồng kết tủa trong việc đảm bảo cấu trúc đơn pha và chất lượng hạt.
- Làm sáng tỏ phân bố cation: Nghiên cứu đã xác định chi tiết phân bố cation trong các phân mạng a và d cho các hệ pha tạp (Ca, V) và In, cung cấp bằng chứng thực nghiệm về sự ưu tiên vị trí của ion pha tạp và mối liên hệ với hằng số mạng.
- Hiệu chỉnh mô hình lý thuyết: Đóng góp đột phá nhất là việc hiệu chỉnh lại hệ số trường phân tử trong mô hình Néel, tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp. Điều này cải thiện đáng kể độ chính xác của lý thuyết, giải thích các hiện tượng phức tạp như sự biến thiên không tuyến tính của mômen từ.
- Xác định tham số vật lý mới: Luận án đã lần đầu tiên xác định giá trị hằng số độ cứng sóng spin D cho các mẫu YIG pha tạp In, cung cấp một tham số cơ bản cho việc nghiên cứu và ứng dụng spintronics.
- Cầu nối giữa vi mô và vĩ mô: Nghiên cứu đã thành công trong việc thiết lập mối liên hệ rõ ràng giữa cấu trúc vi mô (phân bố cation, sai lệch mạng) và các tính chất từ vĩ mô (mômen từ, nhiệt độ Curie, tương tác sóng spin), giải quyết research gap đã được xác định.
Những đóng góp này không chỉ nâng cao sự hiểu biết cơ bản về vật lý từ tính trong vật liệu nano mà còn mở ra paradigm advancement trong thiết kế vật liệu bằng cách cung cấp một mô hình mạnh mẽ hơn để tùy chỉnh các tính chất từ. Luận án mở ra ít nhất ba new research streams: (1) phát triển lý thuyết trường phân tử tích hợp biến dạng mạng cho các hệ vật liệu từ tính phức tạp, (2) ứng dụng các kỹ thuật đặc trưng tiên tiến để nghiên cứu động học phân bố cation, và (3) thiết kế vật liệu spintronics thế hệ mới dựa trên điều khiển hằng số độ cứng sóng spin. Với các phép đo được thực hiện tại các cơ sở quốc tế như SLRI (Thái Lan) và Đại học Tokyo (Nhật Bản), luận án có global relevance cao và đóng góp vào tri thức chung của cộng đồng khoa học vật liệu quốc tế. Di sản của nó là một khuôn khổ mạnh mẽ để thiết kế và tổng hợp các vật liệu từ tính tiên tiến với các measurable outcomes trong các lĩnh vực công nghệ cao như vi sóng, cảm biến và spintronics.
Trích đoạn nội dung luận án

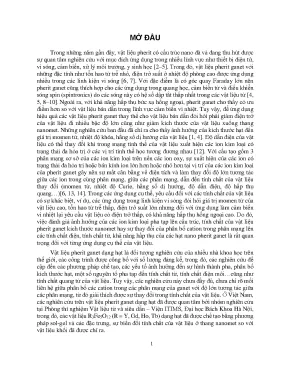

Tải xuống để đọc toàn bộMỞ ĐẦU Trong những năm gần đây, vật liệu pherit có cấu trúc nano đã và đang thu hút được sự quan tâm nghiên cứu với mục đích ứng dụng trong nhiều lĩnh vực như thiết bị điện tử, vi sóng, cảm biến, xử lý môi trường, y sinh học [2–5]. Trong đó, vật liệu pherit ganet với những đặc tính như tổn hao từ trễ nhỏ, điện trở suất ở nhiệt độ phòng cao được ứng dụng nhiều trong các linh kiện vi sóng [6, 7]. Với đặc điểm là có góc quay Faraday lớn nên pherit ganet cũng thích hợp cho các ứng dụng trong quang học, cảm biến từ và điều khiển sóng spin (spintronics) do các sóng này có hệ số dập tắt thấp nhất trong các vật liệu từ [4, 5, 8–10]. Ngoài ra, với khả năng hấp thụ bức xạ hồng ngoại, pherit ganet cho thấy có ưu điểm hơn so với vật liệu bán dẫn trong lĩnh vực cảm biến vi nhiệt.
Tuy vậy, để ứng dụng hiệu quả các vật liệu pherit ganet thay thế cho vật liệu bán dẫn đòi hỏi phải giảm điện trở của vật liệu đi nhiều bậc độ lớn cũng như giảm kích thước của vật liệu xuống thang nanomet. Những nghiên cứu ban đầu đã chỉ ra cho thấy ảnh hưởng của kích thước hạt đến giá trị momen từ, nhiệt độ khóa, hằng số dị hướng của vật liệu [1, 4]. Độ dẫn điện của vật liệu có thể thay đổi khi trong mạng tinh thể của vật liệu xuất hiện các ion kim loại có trạng thái đa hóa trị ở các vị trí tinh thể học tương đương nhau [12]. Với cấu tạo gồm 3 phân mạng cơ sở của các ion kim loại trên nền các ion oxy, sự xuất hiện của các ion có trạng thái đa hóa trị hoặc bán kính ion lớn hơn hoặc nhỏ hơn tại vị trí của các ion kim loại của pherit ganet gây nên sự mất cân bằng về điện tích và làm thay đổi độ lớn tương tác giữa các ion trong cùng phân mạng, giữa các phân mạng, dẫn đến tính chất của vật liệu thay đổi (momen từ, nhiệt độ Curie, hằng số dị hướng, độ dẫn điện, độ hấp thụ quang…)[6, 13, 14].
Trong các ứng dụng cụ thể, yêu cầu đối với các tính chất của vật liệu có sự khác biệt, ví dụ, các ứng dụng trong linh kiện vi sóng đòi hỏi giá trị momen từ của vật liệu cao, tổn hao từ trễ thấp, điện trở suất lớn nhưng đối với ứng dụng làm cảm biến vi nhiệt lại yêu cầu vật liệu có điện trở thấp, có khả năng hấp thụ hồng ngoại cao. Do đó, việc đánh giá ảnh hưởng của các ion kim loại pha tạp lên cấu trúc, tính chất của vật liệu pherit ganet kích thước nanomet hay sự thay đổi của phân bố cation trong phân mạng lên các tính chất điện, tính chất từ, khả năng hấp thụ của các hạt nano pherit ganet là rất quan trọng đối với từng ứng dụng cụ thể của vật liệu. Vật liệu pherit ganet dạng hạt là đối tượng nghiên cứu của nhiều nhà khoa học trên thế giới, các công trình được công bố với số lượng đáng kể, trong đó, các nghiên cứu đề cập đến các phương pháp chế tạo, các yếu tố ảnh hưởng đến sự hình thành pha, phân bố kích thước hạt, một số nguyên tố pha tạp đến tính chất từ, tính chất điện môi…cũng như tính chất quang từ của vật liệu. Tuy vậy, các nghiên cứu này chưa đầy đủ, chưa chỉ rõ mối liên hệ giữa phân bố các cation trong các phân mạng của ganet với độ lớn tương tác giữa các phân mạng, từ đó giải thích được sự thay đổi trong tính chất của vật liệu.
Ở Việt Nam, các nghiên cứu trên vật liệu pherit ganet dạng hạt đã được quan tâm bởi nhóm nghiên cứu tại Phòng thí nghiệm Vật liệu từ và siêu dẫn – Viện ITIMS, Đại học Bách Khoa Hà Nội, trong đó, các vật liệu R3Fe5O12 (R = Y, Gd, Ho, Tb) dạng hạt đã được chế tạo bằng phương pháp sol-gel và các đặc trưng, sự biến đổi tính chất của vật liệu ở thang nanomet so với vật liệu khối đã được chỉ ra. 1 Dựa trên tình hình nghiên cứu trong và ngoài nước, kế thừa các kinh nghiệm chế tạo vật liệu, khảo sát tính chất từ tại Viện ITIMS cũng như sự hợp tác, phối hợp đo đạc thực nghiệm tại các cơ sở trên thế giới như Viện SLRI (Thái Lan), trường ĐH Tokyo (Nhật Bản), trong phạm vi của luận án, tác giả tập trung vào nghiên cứu ảnh hưởng của sự phân bố của các các ion không từ (có bán kính lớn hơn hoặc nhỏ hơn ion Fe3+ như Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+) pha tạp vào các vị trí của ion Fe3+ lên tính từ của vật liệu ytri sắt ganet (YIG). Vật liệu YIG được lựa chọn là đối tượng nghiên cứu vì với cấu trúc ba phân mạng ion, tương ứng với ba phân mạng từ, tương tác giữa các phân mạng của pherit ganet lớn nhất ở vùng nhiệt độ thấp, tuy nhiên, Y3+ là ion không có từ tính nên trong YIG chỉ có tương tác từ giữa hai phân mạng của các ion Fe3+. Một số kết quả mới của luận án đã đạt được là: + Xây dựng được điều kiện công nghệ chế tạo tối ưu cho các mẫu YIG có pha tạp ion phi từ vào phân mạng a và d bằng phương pháp sol-gel + Xác định được phân bố cation trong các phân mạng a và d đối với hai hệ mẫu pha tạp (Ca, V) và In + Hiệu chỉnh lại hệ số trường phân tử trong mô hình trường phân tử của hai hệ mẫu pha tạp (Ca, V) và In trong trường hợp có tính đến ảnh hưởng của sai lệch mạng do các ion pha tạp + Xác định giá trị hằng số độ cứng sóng spin D đối với các mẫu pha tạp In.
Mục tiêu của luận án: - Nghiên cứu công nghệ chế tạo các hạt pherit ganet YIG và các pherit ganet YIG thay thế các ion không từ (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+) vào các phân mạng d, a của ion Fe3+. - Nghiên cứu sự phân bố cation trong các mạng tinh thể của các hệ hạt nano pherit ganet đơn pha khi kết hợp phân tích các số liệu đo mômen từ, các phổ nhiễu xạ tia X và thành phần hóa học. - Kiểm chứng các mô hình lý thuyết về tương tác trong pherit ganet và đưa ra các lý giải về ảnh hưởng của sự phân bố ion lên mômen từ, nhiệt độ Curie, tương tác giữa các hạt. Đối tượng nghiên cứu: - Hệ hạt ytri sắt ganet có thay thế các ion kim loại không từ (Ca2+, V5+, In4+, Ce4+, Mg2+, Sn4+ ) vào vị trí các phân mạng của ion Fe3+.
2 Phương pháp nghiên cứu: Phương pháp nghiên cứu thực hiện trong luận án là phương pháp thực nghiệm, trong đó, các hệ hạt nano YIG pha tạp được chế tạo bằng phương pháp hóa học như sol-gel và đồng kết tủa. Cấu trúc và hình thái của các mẫu hạt được nghiên cứu qua giản đồ nhiễu xạ tia X, nhiễu xạ synchrotron, ảnh hiển vi điện tử quét SEM. Quá trình biến đổi khối lượng và nhiệt lượng theo nhiệt độ của mẫu gel được khảo sát qua giản đồ phân tích nhiệt. Tính chất từ của mẫu hạt được khảo sát trên hệ từ kế mẫu rung VSM và thiết bị giao thoa kế lượng tử siêu dẫn SQUID.
Các tính toán dựa trên thực nghiệm sử dụng phương pháp phân tích Rietvel, mô hình trường phân tử để so sánh và đánh giá, kết luận. Bố cục luận án: Luận án được trình bày trong 5 chương, 122 trang, bao gồm hình vẽ và đồ thị, bảng số liệu. Cấu trúc cụ thể của luận án như sau: Mở đầu Chương 1: Tổng quan về pherit ganet. Chương 2: Các phương pháp chế tạo và nghiên cứu.
Chương 3: Ảnh hưởng của phương pháp chế tạo lên cấu trúc, kích thước hạt và tính chất của hệ hạt nano pherit yttri ganet Chương 4: Cấu trúc và tính chất từ của hạt nano Y3-2xCa2xFe5-xVxO12. Chương 5: Cấu trúc và tính chất từ của hạt nano Y3Fe5-xInxO12. Kết luận và kiến nghị Danh mục các công trình công bố liên quan đến luận án. Tài liệu tham khảo 3 CHƯƠNG 1: TỔNG QUAN VỀ PHERIT GANET 1.
Cấu trúc tinh thể của pherit ganet Vật liệu ganet lần đầu tiên được phát hiện bởi Menzer vào năm 1929, là vật liệu có nguồn gốc từ khoáng chất tự nhiên với công thức hóa học là A3B2C3O12. Năm 1956, ganet được tổng hợp lần đầu tiên tại phòng thí nghiệm. Ganet có cấu trúc lập phương tâm khối, thuộc nhóm không gian Oh10 – Ia3d [15]. Một ô đơn vị cơ sở của pherit ganet chứa 8 đơn vị công thức với tổng số các ion là 160 ion, trong đó có 96 ion oxy và 64 ion kim loại.
Vật liệu pherit ganet thuộc họ ganet, có công thức đơn giản {R3}[Fe2](Fe3)O12, trong đó R chủ yếu là các ion thuộc nhóm đất hiếm như Sm, Eu, Gd, Ho, Dy, Tb, Er, Tm, Yb, Lu và Y. Cấu trúc ganet bao gồm các ion kim loại phân bố trong 3 vị trí lỗ trống tạo thành bởi các ion oxy. Trong đó, các ion đất hiếm chiếm vị trí lỗ trống 12 mặt (vị trí 24c), các ion Fe3+ phân bố trong hai vị trí lỗ trống 8 mặt (vị trí 16a) và 4 mặt (vị trí 24d). Các lỗ trống này tạo thành 3 phân mạng tương ứng của các ion kim loại: phân mạng đất hiếm {c}, 2 phân mạng sắt [a] và (d) [15].
Vị trí các ion và hình ảnh mô phỏng các phân mạng của yttri sắt ganet Y3Fe5O12 (YIG) được minh họa như trên Hình 1. Vị trí các ion và hình ảnh mô phỏng các phân mạng trong cấu trúc của pherit ganet [15], trong đó FeO là ion Fe ở vị trí tám mặt (octahedral) và FeT là ion Fe ở vị trí bốn mặt (tetrahedral). 4 - Lỗ trống lớn nhất 12 mặt (24c) tạo bởi 20 ion oxy, có cấu trúc trực thoi, thuộc nhóm không gian D2 - 222. Do các ion đất hiếm có bán kính lớn hơn ion sắt nên chúng chỉ chiếm vị trí này.
- Lỗ trống lớn thứ hai 8 mặt (16a) tạo bởi 6 ion oxy, có cấu trúc bát diện thuộc nhóm C3i - 3. - Lỗ trống nhỏ nhất 4 mặt (24d) tạo bởi 4 ion oxy, có cấu trúc tứ diện thuộc nhóm S4 - 4. Khoảng cách giữa các ion lân cận trong tinh thể YIG đã được xác định và chỉ ra trong Bảng 1. Có thể thấy, khoảng cách giữa các ion Fe3+ trong 2 phân mạng [a] và (d) và ion O2- (tương ứng là 2,01 Å và 1,87 Å) nhỏ hơn khoảng cách giữa ion Y3+ và ion O2- (2,37 Å và 2,43 Å).
Đây chính là một trong hai nguyên nhân lý giải tương tác từ giữa các ion Fe3+ với nhau lớn hơn so với các tương tác khác trong ganet đất hiếm.
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Tác giả (n.d.). Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của [Luận án tiến sĩ, Đại học Bách Khoa Hà Nội]. LuanAn.net. https://luanan.net/hoa-hoc/hoa-huu-co/ganet
Câu hỏi thường gặp
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" nghiên cứu về vấn đề gì?
Luận án tiến sĩ hóa học chế tạo vật liệu mới, nghiên cứu ảnh hưởng cấu trúc đến tính chất. Đề xuất phương pháp tối ưu hiệu suất ứng dụng.
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" được bảo vệ tại trường nào?
Luận án này được bảo vệ tại Đại học Bách Khoa Hà Nội.
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" thuộc chuyên ngành gì?
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" thuộc chuyên ngành Hóa học. Danh mục: Hóa Hữu Cơ.
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" có bao nhiêu trang?
Luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" có 108 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Luận án tiến sĩ hóa học nghiên cứu chế tạo và ảnh hưởng của" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
