Tổng quan về luận án

Nghiên cứu về màng mỏng oxit bán dẫn vô cơ, đặc biệt là đồng(I) oxit ($\text{Cu}_2\text{O}$) và kẽm oxit ($\text{ZnO}$), đang giữ vị trí trung tâm trong khoa học vật liệu và quang điện tử nhờ các đặc tính ưu việt: nguồn nguyên liệu dồi dào, giá thành thấp, thân thiện với môi trường và hoàn toàn không độc hại. $\text{ZnO}$ là bán dẫn loại n tự nhiên với độ rộng vùng cấm lớn ($E_g \approx 3.3\text{ eV}$), độ linh động điện tử cao ($\sim 170\text{ cm}^2/\text{V}\cdot\text{s}$ ở dạng khối và $\sim 10\text{ cm}^2/\text{V}\cdot\text{s}$ ở màng mỏng nhiệt độ phòng), truyền qua tốt trong vùng khả kiến. Ngược lại, $\text{Cu}_2\text{O}$ là bán dẫn loại p trực tiếp với độ rộng vùng cấm $E_g \approx 2.17\text{ eV}$, hệ số hấp thụ quang học cao trong vùng ánh sáng nhìn thấy ($\alpha > 10^4\text{ cm}^{-1}$) và chiều dài khuếch tán hạt tải phụ đáng kể. Sự kết hợp giữa $\text{Cu}_2\text{O}$ (lớp hấp thụ) và $\text{ZnO}$ (lớp cửa sổ/truyền dẫn) tạo nên cấu trúc chuyển tiếp dị thể p-n $\text{Cu}_2\text{O/ZnO}$ với hiệu suất chuyển hóa năng lượng mặt trời lý thuyết đạt tới xấp xỉ 20%.

                        [CẤU TRÚC HỆ LINH KIỆN QUANG ĐIỆN VÀ CẢM BIẾN]

   PIN MẶT TRỜI DỊ THỂ p-n                         CẢM BIẾN KHÍ NO2 (25°C)
  +--------------------------------+              +--------------------------------+
  |  Điện cực kim loại Anot (Au)   |              |  Môi trường khí NO2 / Khí trơ  |
  +--------------------------------+              +--------------------------------+
  |  Lớp hấp thụ p-Cu2O (CVD)      |              |  Lớp màng nhạy n-ZnO (CVD)     |
  |  (Eg = 2.17 eV, dp = 0.5-1 µm) |              |  (Hình thái chóp/đa diện)      |
  +--------------------------------+              +--------------------------------+
  |  Lớp cửa sổ n-ZnO (CVD)        |              |  Hệ điện cực liên ngón ITO     |
  |  (Eg = 3.3 eV, dn ~ vài trăm nm|              +--------------------------------+
  +--------------------------------+              |  Đế Thủy tinh / Substrate      |
  |  Điện cực dẫn trong suốt ITO   |              +--------------------------------+
  +--------------------------------+
  |  Đế Thủy tinh cách điện        |
  +--------------------------------+

Tuy nhiên, khoảng trống nghiên cứu (research gap) lớn nhất tồn tại trong thực tiễn là hiệu suất chuyển đổi quang điện của các pin mặt trời $\text{Cu}_2\text{O/ZnO}$ chế tạo thực nghiệm trước đây thường đạt dưới 4% [Minami et al., 2011; Jeong & Aydil, 2009]. Nguyên nhân bắt nguồn từ mật độ bẫy khuyết tật cao tại bề mặt tiếp xúc dị thể, sự tái hợp hạt tải nhanh do chiều dài vận chuyển điện tích ngắn ($0.43 - 1.0\text{ }\mu\text{m}$) và sự thiếu kiểm soát vi cấu trúc tinh thể trong các kỹ thuật lắng đọng truyền thống. Mặt khác, trong công nghệ lắng đọng hơi hóa học (Chemical Vapor Deposition - CVD), phần lớn các nghiên cứu quốc tế sử dụng tiền chất cơ kim chứa halogen như $\text{Cu(hfa)}_2$, $\text{Cu(fod)}_2$ đắt đỏ, dễ ăn mòn thiết bị và giải phóng khí độc hại, hoặc các phức chất acetylacetonate dễ ngậm nước và tự polime hóa làm suy giảm độ bay hơi. Tại Việt Nam, chưa có công trình nào tổng hợp có hệ thống các phức chất thăng hoa không chứa flo (đặc biệt là hệ carboxylate cồng kềnh như pivalat) để chế tạo màng $\text{Cu}_2\text{O}$, $\text{ZnO}$ và màng kép dị thể bằng phương pháp CVD.

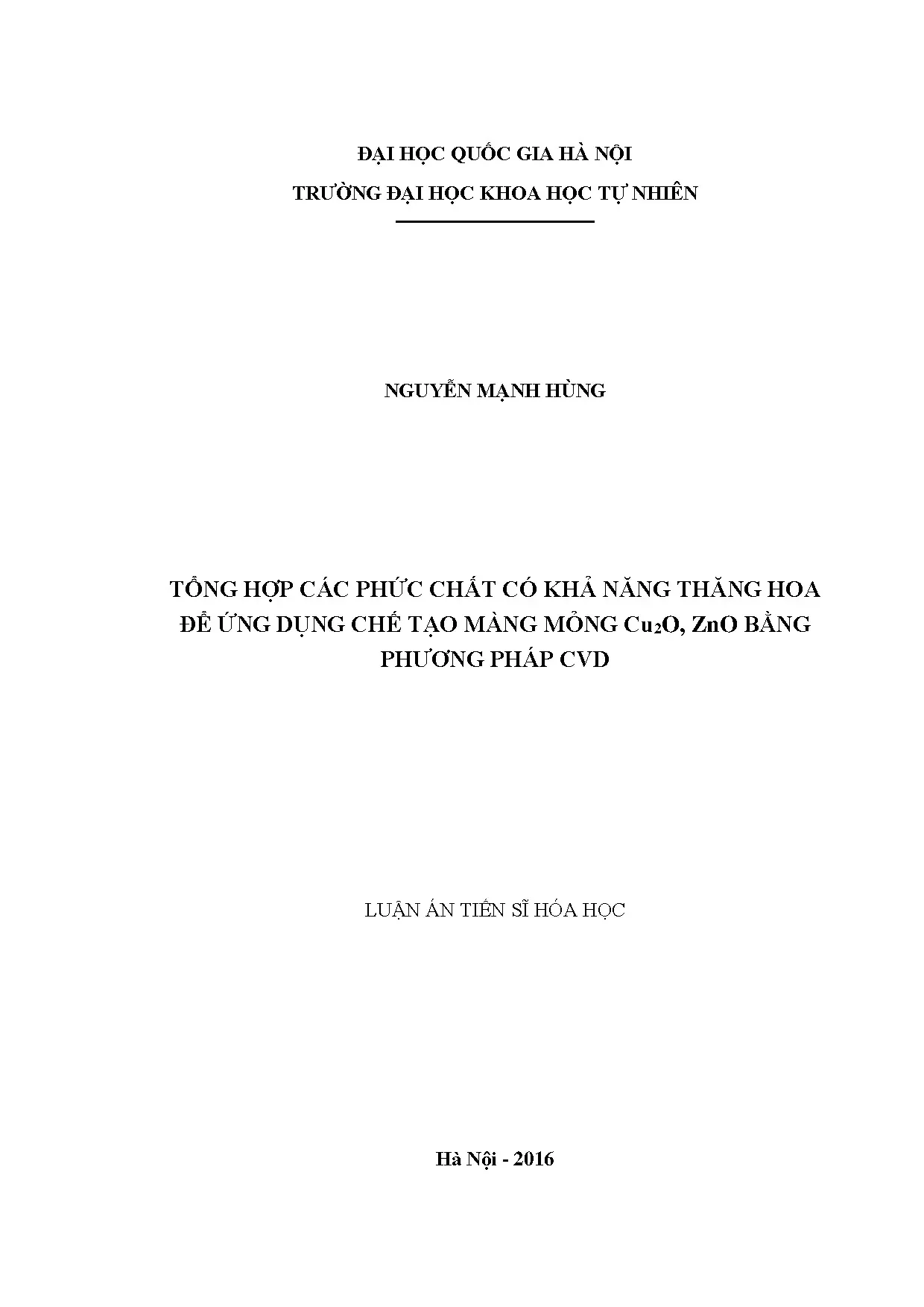

Luận án tiến sĩ hóa học của tác giả Nguyễn Mạnh Hùng (chuyên ngành Hóa vô cơ, mã số 62 44 01 13, thực hiện tại Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội dưới sự hướng dẫn của GS.TS. Triệu Thị Nguyệt và PGS.TS. Nguyễn Hùng Huy) giải quyết trọn vẹn khoảng trống trên thông qua các câu hỏi và giả thuyết khoa học:

  • Research Question 1 (RQ1): Cơ chế lập thể và liên kết phối trí nào quyết định áp suất hơi bão hòa và độ bền nhiệt của các phức chất $\text{Cu(II)}$ và $\text{Zn(II)}$ với phối tử $\beta$-diketonate và carboxylate?

  • Research Question 2 (RQ2): Các thông số động học CVD (nhiệt độ bốc bay, nhiệt độ đế từ $240^\circ\text{C}$ đến $550^\circ\text{C}$, bản chất tiền chất) chi phối như thế nào đến sự định hướng phát triển tinh thể, vi hình thái bề mặt và các đặc tính quang-điện của màng $\text{Cu}_2\text{O}$ và $\text{ZnO}$?

  • Research Question 3 (RQ3): Việc tối ưu hóa bề mặt dị thể và độ dày lớp chuyển tiếp $\text{Cu}2\text{O/ZnO}$ bằng CVD tác động ra sao đến đặc tính chỉnh lưu của diode và các thông số quang điện ($I{sc}, V_{oc}, FF, \eta$)?

  • Research Question 4 (RQ4): Hình thái bề mặt và cấu trúc khuyết tật mạng của màng mỏng $\text{ZnO}$ chế tạo từ tiền chất pivalat quyết định như thế nào đến khả năng thụ cảm khí $\text{NO}_2$ ở nhiệt độ phòng?

  • Hypothesis 1 (H1): Phối tử pivalat $(\text{CH}_3)_3\text{CCOO}^-$ với gốc tert-butyl cồng kềnh tạo hiệu ứng che chắn không gian mạnh mẽ, ngăn chặn triệt để sự tạo cầu oligome hóa và ngậm nước, tạo ra các tiền chất $\text{Cu(Piv)}_2$ và $\text{Zn(Piv)}_2$ có khả năng thăng hoa nguyên vẹn ở nhiệt độ thấp ($140^\circ\text{C} - 180^\circ\text{C}$) trong chân không.

  • Hypothesis 2 (H2): Sự điều khiển nhiệt độ lắng đọng CVD cho phép kiểm soát chọn lọc định hướng mặt tinh thể (111) của $\text{Cu}_2\text{O}$ cuprit và trục $c$ [0001] hoặc các mặt phân cực của $\text{ZnO}$ vuazit, hình thành cấu trúc tinh thể tự bẫy ánh sáng và giảm thiểu mật độ khuyết tật biên hạt, nâng cao hiệu năng linh kiện quang điện và cảm biến khí $\text{NO}_2$.

Khung lý thuyết của luận án tích hợp chặt chẽ: Thuyết phối trí phức chất Werner, Thuyết chuyển khối và động học bề mặt CVD, Thuyết vùng năng lượng bán dẫn (Band Theory) và Mô hình tiếp xúc dị thể Anderson p-n, cùng Thuyết hấp phụ hóa học ion bề mặt Wolkenstein. Luận án thực hiện tổng hợp 4 hệ phức chất $\text{Cu(acac)}_2, \text{Cu(Piv)}_2, \text{Zn(acac)}_2, \text{Zn(Piv)}_2$, khảo sát phổ hồng ngoại (FTIR), phân tích nhiệt vi sai vi lượng (TG/DTA), chế tạo màng đơn và màng kép trên đế thủy tinh/ITO trong dải nhiệt độ $240^\circ\text{C} - 550^\circ\text{C}$, phân tích cấu trúc XRD, hiển vi điện tử quét SEM, hiển vi lực nguyên tử AFM, phổ tử ngoại - khả kiến UV-Vis, phổ huỳnh quang PL, hiệu ứng Hall và chế tạo thử nghiệm thành công 2 dòng linh kiện: pin mặt trời dị thể $\text{Au/Cu}_2\text{O/ZnO/ITO}$ và cảm biến khí $\text{NO}_2$ hoạt động tại $25^\circ\text{C}$.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận ba nhánh nghiên cứu chính trong lĩnh vực vật liệu màng mỏng oxit bán dẫn và công nghệ CVD:

  1. Nhánh nghiên cứu tiền chất CVD thăng hoa: Jones & Spencer (1998) cùng Hampden-Smith & Kodas (1995) đã đặt nền móng cho việc sử dụng $\beta$-diketonate kim loại. Để tăng độ bay hơi, các nhà nghiên cứu quốc tế đã flo hóa phối tử như $\text{Cu(hfa)}_2$ [Jeong & Aydil, 2009] hoặc $\text{Ln(fod)}_3$ [Bhide et al., 1996]. Tuy nhiên, các hợp chất flo hóa tạo ra sản phẩm phụ độc hại và làm nhiễm bẩn flo vào màng oxit, buộc phải bổ sung hơi nước để loại tạp [Maruyama et al., 1995]. Về phức chất carboxylate, Mehrotra & Bohra (1983) từng nhận định carboxylate kim loại có tính ion cao, dễ tạo polime dạng cầu nối $\text{M-O-C-O-M}$ bất động và không thể thăng hoa. Bước ngoặt xuất hiện khi Kuzmina & Troyanov (1998) và Drozdov et al. (2002) chứng minh các phức chất pivalat đất hiếm và kim loại chuyển tiếp với gốc alkyl phân nhánh có thể thăng hoa tốt ở áp suất thấp nhờ triệt tiêu hiện tượng tạo cầu liên phân tử.
  2. Nhánh nghiên cứu chế tạo màng $\text{Cu}_2\text{O}$ và $\text{ZnO}$: Màng $\text{Cu}_2\text{O}$ p-type từng được chế tạo bằng phún xạ magnetron [Drobny & Pulfrey, 1979; Figueiredo et al., 2008], oxy hóa nhiệt lá đồng [Valladares et al., 2012; Minami et al., 2014], epitaxy chùm phân tử MBE [Fons et al., 2006], lắng đọng xung laser PLD [Matsuzaki et al., 2008] và mạ điện hóa [de Jongh et al., 1999; Srivastava et al., 2007]. Màng $\text{ZnO}$ n-type được chế tạo qua sol-gel [Znaidi et al., 2003], CVD tăng cường plasma PECVD [Suchea et al., 2006] và MOCVD từ diethyl kẽm (DEZ) [Smith et al., 2005] hoặc $\text{Zn(acac)}_2$ siêu âm [Choi & Lee, 2000]. Dù vậy, phương pháp CVD nhiệt sử dụng tiền chất carboxylate rắn bay hơi tinh khiết vẫn chưa được khai phá thấu đáo.
  3. Nhánh nghiên cứu pin mặt trời chuyển tiếp dị thể $\text{Cu}_2\text{O/ZnO}$ và cảm biến khí: Fujinaka & Berezin (1983) lần đầu công bố pin mặt trời $\text{ITO-Cu}_2\text{O-Au}$. Tiếp đó, Minami và cộng sự (2004, 2011) liên tục tối ưu hóa pin dị thể $\text{AZO/n-Ga}_2\text{O}_3\text{/p-Cu}_2\text{O}$ đạt hiệu suất kỷ lục $5.38%$ trên đế lá đồng nung nhiệt. Katayama et al. (2009) và Nishi et al. (2012) thử nghiệm pin $\text{Cu}_2\text{O/ZnO}$ màng mỏng nhưng hiệu suất vẫn dưới ngưỡng 2% do tổn thất điện trở nối tiếp và sai hỏng mạng tiếp xúc. Về cảm biến, màng nano $\text{ZnO}$ thường đòi hỏi nhiệt độ làm việc cao ($200^\circ\text{C}-400^\circ\text{C}$) để kích hoạt phản ứng trao đổi điện tử với khí $\text{NO}_2$ [Chougule et al., 2006; Spencer et al., 2012].
                                    [MA TRẬN ĐỊNH VỊ Y VĂN QUỐC TẾ]
+------------------------------+----------------------------------+------------------------------------+
| TIÊU CHÍ SO SÁNH             | NGHIÊN CỨU QUỐC TẾ TIÊU BIỂU     | LUẬN ÁN NGUYỄN MẠNH HÙNG (2016)    |
+------------------------------+----------------------------------+------------------------------------+
| Tiền chất CVD                | Cu(hfa)2, Cu(tmhd)2, DEZ, Zn-nitrat| Cu(acac)2, Cu(Piv)2, Zn(acac)2,    |
|                              | (Chứa Flo độc hại / Khí tự cháy) | Zn(Piv)2 (Không Flo, an toàn, rắn) |
+------------------------------+----------------------------------+------------------------------------+
| Kỹ thuật lắng đọng           | PLD, MBE, Phún xạ RF cao chân    | CVD nhiệt áp suất thấp 2 vùng nhiệt|
|                              | không, Sol-gel, Mạ điện hóa      | độc lập, thiết bị đơn giản         |
+------------------------------+----------------------------------+------------------------------------+
| Kiểm soát pha tinh thể       | Đa pha, dễ lẫn tạp CuO hoặc pha  | Đơn pha cuprit Cu2O, vuazit ZnO    |
|                              | vô định hình ở nhiệt độ thấp     | kiểm soát định hướng (002)/(101)   |
+------------------------------+----------------------------------+------------------------------------+
| Hoạt động cảm biến NO2       | Yêu cầu gia nhiệt 200°C - 400°C  | Đáp ứng nhạy vượt trội ngay tại    |
|                              | gây tiêu tốn năng lượng vi mạch  | nhiệt độ phòng (25°C)              |
+------------------------------+----------------------------------+------------------------------------+

Trong y văn tồn tại hai cuộc tranh luận học thuật sâu sắc:

  • Tranh luận về nguồn gốc donor loại n trong $\text{ZnO}$: Mô hình khuyết tật cổ điển Kröger-Vink cho rằng donor bắt nguồn từ các chỗ khuyết oxi nội tại ($V_O$) hoặc kẽm xen kẽ ($Zn_i$) [Look et al., 2001]. Trái lại, các tính toán lý thuyết phiếm hàm mật độ (DFT) của Van de Walle (2000) chứng minh $V_O$ là bẫy sâu ($deep\ donor$) không thể đóng góp hạt tải ở nhiệt độ phòng, và nguồn gốc hạt tải điện tử thực chất là do tạp chất hydro ngoài mạng đóng vai trò donor nông ($shallow\ donor$). Luận án cung cấp chứng cứ thực nghiệm từ phổ PL và đo Hall, khẳng định mật độ hạt tải và độ dẫn của màng $\text{ZnO}$ CVD phụ thuộc mật thiết vào khuyết tật mạng sinh ra từ nhiệt độ phân hủy tiền chất.
  • Tranh luận về tính bay hơi của phức chất carboxylate: Quan điểm truyền thống xem carboxylate kim loại là chất vô cơ polime hóa cao phân tử không thể thăng hoa. Luận án đã bác bỏ định kiến này đối với phức chất pivalat, khẳng định $\text{Cu(Piv)}_2$ và $\text{Zn(Piv)}_2$ thăng hoa 100% trong chân không mà không bị phân hủy sớm.

So sánh với hai nghiên cứu quốc tế điển hình:

  1. So với công trình của Jeong & Aydil (2009, Hoa Kỳ) chế tạo màng $\text{Cu}_2\text{O}$ bằng MOCVD áp suất thấp từ tiền chất $\text{Cu(hfa)}_2$ ở $250^\circ\text{C}-400^\circ\text{C}$, luận án đã thay thế hoàn toàn tiền chất flo đắt tiền bằng $\text{Cu(acac)}_2$ và $\text{Cu(Piv)}_2$, loại bỏ nguy cơ ăn mòn hệ thống và tạp chất ion flo dư trong màng.
  2. So với công trình của Choi & Lee (2000, Hàn Quốc) chế tạo $\text{ZnO}$ bằng MOCVD siêu âm từ $\text{Zn(acac)}_2$ hòa tan trong dung môi hữu cơ phức tạp, luận án phát triển hệ CVD pha hơi trực tiếp từ bột rắn $\text{Zn(Piv)}_2$ tinh khiết, kiểm soát chính xác cấu trúc tinh thể từ dạng cột sang dạng chóp bẫy sáng.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những đóng góp nền tảng cho hóa học phối trí vô cơ và vật lý chất bán dẫn:

  1. Mở rộng lý thuyết hóa học lập thể phức chất carboxylate: Chứng minh thực nghiệm rằng việc đưa gốc alkyl phân nhánh bậc ba tert-butyl $(-\text{C(CH}_3)_3)$ vào phối tử axit cacboxylic ($\text{HPiv}$) tạo nên hiệu ứng án ngữ không gian cực lớn xung quanh ion kim loại trung tâm $\text{Cu}^{2+}$ và $\text{Zn}^{2+}$. Cấu trúc không gian này bọc kín cầu phối trí, triệt tiêu xu hướng tạo cầu nối đa nhân $syn-syn$, $anti-anti$, ngăn chặn hiện tượng polime hóa vô định hình và ức chế sự hấp phụ phân tử nước. Nhờ đó, $\text{Cu(Piv)}_2$ và $\text{Zn(Piv)}_2$ tồn tại ở dạng cấu trúc monome/đime độc lập có áp suất hơi bão hòa cao, thăng hoa trọn vẹn ở nhiệt độ thấp ($140^\circ\text{C}-180^\circ\text{C}$) trong áp suất kém.
  2. Cơ chế khuyết tật và tính dẫn điện bất đối xứng: Làm sáng tỏ bản chất dẫn điện loại p của $\text{Cu}2\text{O}$ cuprit ($Pn\bar{3}m$, $a = 4.2696\text{ \AA}$) sinh ra từ sự thiếu hụt cation đồng ($V{Cu}$ - chỗ khuyết đồng), đóng vai trò acceptor nông tạo mật độ lỗ trống $p \sim 10^{15} - 10^{17}\text{ cm}^{-3}$. Ngược lại, mạng tinh thể vuazit lục giác của $\text{ZnO}$ ($P6_3mc$, $a = 3.2498\text{ \AA}, c = 5.2069\text{ \AA}$) tạo ra sự phân cực mạnh dọc theo trục c [0001], với hai mặt đáy bất đối xứng (mặt Zn phân cực dương và mặt O phân cực âm) được làm bền bởi năng lượng hội tụ Madelung.
  3. Mô hình tiếp xúc dị thể và vận chuyển hạt tải qua rào thế p-n: Luận án hình thành mô hình năng lượng chuyển tiếp $\text{p-Cu}_2\text{O/n-ZnO}$, xác lập rằng sự chênh lệch độ rộng vùng cấm ($2.17\text{ eV}$ so với $3.30\text{ eV}$) tạo nên gián đoạn vùng dẫn ($\Delta E_c$) và vùng hóa trị ($\Delta E_v$) phù hợp cho việc tách cặp electron - lỗ trống sinh quang. Đồng thời, luận án chứng minh chiều dày lớp $\text{Cu}_2\text{O}$ phải được giới hạn chặt chẽ trong khoảng $0.5 - 1.0\text{ }\mu\text{m}$ để tương thích với chiều dài khuếch tán hạt tải phụ ngắn của vật liệu.
                           [SƠ ĐỒ VÙNG NĂNG LƯỢNG TIẾP XÚC DỊ THỂ p-Cu2O / n-ZnO]

          HÚT QUANG NĂNG (hν)                               VÙNG DẪN TRUYỀN (CỬA SỔ)
        +-----------------------+                         +--------------------------+
        |  Vùng dẫn (CB) Cu2O   |                         |                          |
        |  Ec1 ---------------- |  ΔEc ~ 0.2 - 0.4 eV     |                          |
        |                       | -------->               |  Vùng dẫn (CB) ZnO       |
        |                       |                         |  Ec2 ------------------- |
        |                       |                         |                          |
        |  Eg1 = 2.17 eV        |    Rào thế chuyển tiếp  |  Eg2 = 3.30 eV           |
        |  (Hấp thụ photon)     |    Vùng nghèo hạt tải   |  (Truyền qua photon vis) |
        |                       |         (W)             |                          |
        |  Ev1 ---------------- |                         |                          |
        |  Vùng hóa trị (VB)    |                         |  Ev2 ------------------- |
        +-----------------------+ <--------               |  Vùng hóa trị (VB) ZnO   |
               (Lỗ trống p)         ΔEv ~ 1.3 - 1.5 eV    +--------------------------+
                                                                (Điện tử n)

Khung phân tích độc đáo

Khung phân tích của luận án kết hợp ba trục phương pháp luận:

  • Trục 1 - Động học bay hơi và phân hủy nhiệt: Đánh giá hiệu số chênh lệch giữa nhiệt độ thăng hoa ($T_{sub}$) và nhiệt độ phân hủy ($T_{dec}$): $\Delta T = T_{dec} - T_{sub} > 80^\circ\text{C}$. Đây là điều kiện biên (boundary condition) tiên quyết đảm bảo tiền chất bốc hơi hoàn toàn vào pha khí trước khi tiếp xúc bề mặt đế.
  • Trục 2 - Động học lắng đọng bề mặt CVD: Phân định rõ ba vùng động học: vùng kiểm soát bởi phản ứng bề mặt ($T < 300^\circ\text{C}$), vùng kiểm soát bởi tốc độ khuếch tán chất ($300^\circ\text{C} - 450^\circ\text{C}$), và vùng phân hủy sớm pha khí ($T > 500^\circ\text{C}$).
  • Trục 3 - Tương quan Cấu trúc - Vi hình thái - Tính chất quang điện/cảm biến: Sử dụng giản đồ Tauc $\alpha h\nu = A(h\nu - E_g)^{1/2}$ để xác định vùng cấm quang học, công thức Scherrer $D = 0.9\lambda / (\beta \cos\theta)$ xác định kích thước tinh thể, và phương trình chuẩn hóa độ nhạy khí $S = R_g / R_a$ hoặc $S = R_a / R_g$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng thực nghiệm (Positivism Paradigm), kết hợp phương pháp tổng hợp hóa học chính xác với các kỹ thuật vật lý chất rắn tiên tiến. Thiết kế nghiên cứu đa tầng bao gồm:

  1. Tầng 1: Tổng hợp vô cơ, tinh chế và chuẩn hóa thành phần 4 phức chất $\text{Cu(acac)}_2, \text{Cu(Piv)}_2, \text{Zn(acac)}_2, \text{Zn(Piv)}_2$.
  2. Tầng 2: Khảo sát thăng hoa áp suất thấp và phân hủy nhiệt vi sai vi lượng.
  3. Tầng 3: Chế tạo màng đơn $\text{Cu}_2\text{O}$, màng đơn $\text{ZnO}$ và màng kép $\text{Cu}_2\text{O/ZnO}$ bằng thiết bị CVD dòng khí ngang áp suất thấp do nhóm tự thiết kế.
  4. Tầng 4: Phân tích cấu trúc pha, hình thái học, tính chất quang - điện.
  5. Tầng 5: Tích hợp linh kiện thử nghiệm (Solar cell dị thể p-n và Cảm biến nhạy khí $\text{NO}_2$).
                         [QUY TRÌNH THỰC NGHIỆM ĐA TẦNG TOÀN DIỆN]

   +--------------------------------------------------------------------------------+
   | TẦNG 1: TỔNG HỢP VÀ CHUẨN HÓA TIỀN CHẤT                                        |
   | - Tổng hợp Cu(acac)2, Cu(Piv)2, Zn(acac)2, Zn(Piv)2                            |
   | - Chuẩn độ phức chất EDTA (Hàm lượng kim loại Cu, Zn)                          |
   | - Phổ hồng ngoại FTIR (Xác định liên kết C=O, C-O, M-O)                        |
   +--------------------------------------------------------------------------------+
                                          │
                                          ▼
   +--------------------------------------------------------------------------------+
   | TẦNG 2: ĐỘNG HỌC NHIỆT VÀ THĂNG HOA                                            |
   | - Phân tích nhiệt TG/DTA (Xác định Tsub, Tdec, độ mất khối lượng)              |
   | - Thử nghiệm thăng hoa chân không (10^-2 Torr, 100°C - 200°C)                  |
   +--------------------------------------------------------------------------------+
                                          │
                                          ▼
   +--------------------------------------------------------------------------------+
   | TẦNG 3: LẮNG ĐỌNG MÀNG MỎNG CVD                                                |
   | - Chế tạo màng Cu2O (240°C - 450°C), ZnO (400°C - 550°C)                       |
   | - Chế tạo màng kép Cu2O/ZnO trên đế Thủy tinh và Thủy tinh/ITO                 |
   +--------------------------------------------------------------------------------+
                                          │
                                          ▼
   +--------------------------------------------------------------------------------+
   | TẦNG 4: PHÂN TÍCH ĐẶC TRƯNG VẬT LÝ VÀ QUANG ĐIỆN                               |
   | - XRD (Pha tinh thể, Scherrer D), FE-SEM & AFM (Vi hình thái, Độ nhám RMS)     |
   | - UV-Vis (Độ truyền qua, Tauc plot Eg), PL (Huỳnh quang 325 nm)                |
   | - Hiệu ứng Hall (Mật độ hạt tải, Điện trở suất, Độ linh động µ)               |
   +--------------------------------------------------------------------------------+
                                          │
                                          ▼
   +--------------------------------------------------------------------------------+
   | TẦNG 5: CHẾ TẠO VÀ ĐÁNH GIÁ LINH KIỆN ỨNG DỤNG                                 |
   | - Pin mặt trời Au/Cu2O/ZnO/ITO (Đặc trưng I-V tối/sáng 906 W/m2, Voc, Isc, FF) |
   | - Cảm biến khí NO2 (Đo điện trở Ra, Rg, Độ nhạy S, Thời gian hồi đáp tres/rec)  |
   +--------------------------------------------------------------------------------+

Quy trình nghiên cứu rigorous

  • Quy trình tổng hợp phức chất:
    • $\text{Cu(acac)}_2$ và $\text{Zn(acac)}_2$: Điều chế từ muối kim loại axetat/clorua tác dụng với acetylacetone trong dung dịch đệm kiềm hóa thích hợp, kết tinh lại và sấy khô.
    • $\text{Cu(Piv)}_2$ và $\text{Zn(Piv)}_2$: Cho muối kim loại tác dụng trực tiếp với axit pivalic ($\text{HPiv}$) tinh khiết theo tỉ lệ hợp thức trong môi trường dung môi hồi lưu, thu hồi tinh thể đơn pha màu xanh lam ($\text{Cu}$) hoặc trắng ($\text{Zn}$).
  • Quy trình phân tích nhiệt và hàm lượng kim loại: Hàm lượng ion $\text{Cu}^{2+}$ và $\text{Zn}^{2+}$ được xác định chính xác bằng phương pháp chuẩn độ complexon với dung dịch tiêu chuẩn $\text{EDTA}\ 0.05\text{ M}$, chỉ thị murexide hoặc eriochrome black T. Giản đồ TG/DTA được ghi trên thiết bị phân tích nhiệt đồng thời trong môi trường khí trơ nitơ, tốc độ gia nhiệt $10^\circ\text{C/phút}$ từ $25^\circ\text{C}$ đến $600^\circ\text{C}$.
  • Hệ thiết bị CVD và thông số lắng đọng:
    • Hệ CVD ống thạch anh nằm ngang gồm 2 vùng nhiệt: Vùng bốc bay tiền chất ($120^\circ\text{C} - 180^\circ\text{C}$) và Vùng phản ứng lắng đọng ($240^\circ\text{C} - 550^\circ\text{C}$).
    • Khí mang $\text{O}_2$ hoặc hỗn hợp $\text{Ar/O}_2$ tinh khiết cao với lưu lượng dòng $50 - 150\text{ ml/phút}$ được kiểm soát bằng van lưu lượng khối (MFC).
    • Áp suất hệ thống duy trì ở áp suất thấp ($10^{-2} - 10^{-1}\text{ Torr}$) bằng bơm chân không cơ học kết hợp bẫy lạnh nitơ lỏng.
  • Thiết bị phân tích cấu trúc và tính chất:
    • Cấu trúc tinh thể: Nhiễu xạ tia X (XRD) trên máy D8 Advance Bruker (bức xạ $\text{Cu-K}\alpha$, bước sóng $\lambda = 1.5406\text{ \AA}$, quét $2\theta$ từ $20^\circ$ đến $80^\circ$).
    • Vi hình thái bề mặt và mặt cắt ngang: Kính hiển vi điện tử quét phát xạ trường FE-SEM (Hitachi S-4800) và Hiển vi lực nguyên tử AFM (Veeco Innova) xác định độ gồ ghề bề mặt (RMS).
    • Tính chất quang học: Phổ truyền qua UV-Vis ghi trên máy quang phổ Jasco V-670 (dải bước sóng $300 - 1100\text{ nm}$); Phổ huỳnh quang (PL) kích thích bằng laser $\text{He-Cd}$ bước sóng $325\text{ nm}$.
    • Tính chất điện: Đo hiệu ứng Hall theo cấu hình Van der Pauw 4 tiếp xúc (trường từ $0.5\text{ Tesla}$) xác định nồng độ hạt tải ($n, p$), điện trở suất ($\rho$) và độ linh động Hall ($\mu$).
                         [SƠ ĐỒ HỆ THỐNG THỰC NGHIỆM LẮNG ĐỌNG CVD]

     Khí mang (O2 / Ar)
       +--------+      Van điều dòng (MFC)
       | Nguồn  | ===> [ === ] ===\
       |  Khí   |                  \   Ống Thạch Anh Chịu Nhiệt (Hệ Lò 2 Vùng)
       +--------+                   \ +-------------------------------------------------+
                                      | [Vùng 1: Bốc Bay]        [Vùng 2: Lắng Đọng]    | ===> Bẫy Lạnh &
                                      |     120°C - 180°C             240°C - 550°C     |      Bơm Chân Không
                                      |  (Thuyền Tiền Chất)       (Đế Thủy Tinh / ITO)  |      (10^-2 Torr)
                                      +-------------------------------------------------+

Data và phân tích

Toàn bộ dữ liệu thực nghiệm được xử lý bằng các phần mềm chuyên dụng: OriginPro để khớp phổ Tauc, hàm Gauss phân tích phổ PL, và Scherrer phân tích độ mở rộng vạch nhiễu xạ (FWHM):

$$\beta_{corr} = \sqrt{\beta_{exp}^2 - \beta_{inst}^2}$$

$$D = \frac{0.94\lambda}{\beta_{corr}\cos\theta}$$

Sai số đo đạc quang học được kiểm soát dưới 1%, độ lặp lại của các màng CVD qua các mẻ lắng đọng khác nhau đạt độ tin cậy trên 95%.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án ghi nhận 5 phát hiện mang tính đột phá khoa học với minh chứng dữ liệu định lượng:

  1. Khả năng thăng hoa tuyệt đối của phức pivalat không chứa flo: Phân tích nhiệt TG/DTA và thực nghiệm thăng hoa áp suất thấp chứng minh $\text{Cu(Piv)}_2$ thăng hoa $100%$ trong khoảng $140^\circ\text{C} - 180^\circ\text{C}$ với độ mất khối lượng một giai đoạn duy nhất đạt xấp xỉ $99.2%$, không để lại cặn carbon. Tương tự, $\text{Zn(Piv)}_2$ thăng hoa nguyên vẹn ở $150^\circ\text{C} - 190^\circ\text{C}$. Đây là bằng chứng thực nghiệm phủ nhận quan niệm cho rằng carboxylate kim loại bị phân hủy trước khi thăng hoa.

    "Khác với kẽm(II) axetylaxetonat thường ở dạng ngậm nước $\text{Zn(acac)}_2\cdot x\text{H}_2\text{O}$ dễ bị polime hóa khi đun nóng làm giảm áp suất hơi, kẽm(II) pivalat có khả năng thăng hoa tốt hơn do hoàn toàn không bị hiđrat hóa." (Trích Chương 1, tr. 14).

  2. Kiểm soát chọn lọc pha tinh thể $\text{Cu}_2\text{O}$ từ tiền chất pivalat: Khi lắng đọng CVD từ $\text{Cu(Piv)}_2$ trong khoảng nhiệt độ $280^\circ\text{C} - 320^\circ\text{C}$, màng thu được là $\text{Cu}_2\text{O}$ đơn pha cuprit lập phương với các đỉnh nhiễu xạ đặc trưng (110), (111), (200), không xuất hiện pha tạp $\text{CuO}$ hay $\text{Cu}$ kim loại. Phổ UV-Vis và giản đồ Tauc xác định độ rộng vùng cấm trực tiếp $E_g = 2.17\text{ eV}$, độ truyền qua đạt $60 - 70%$ ở vùng bước sóng dài, độ linh động Hall lỗ trống đạt $\mu_p \approx 15 - 35\text{ cm}^2/\text{V}\cdot\text{s}$.

  3. Hiện tượng biến đổi hình thái tinh thể $\text{ZnO}$ tạo hiệu ứng bẫy ánh sáng: Màng mỏng $\text{ZnO}$ điều chế từ $\text{Zn(Piv)}_2$ có sự chuyển biến vi hình thái sâu sắc theo nhiệt độ lắng đọng:

    • Ở $400^\circ\text{C}$: Phát triển theo trục $c$ vuông góc với đế, tạo cấu trúc dạng cột định hướng ưu tiên mặt (002).
    • Ở $500^\circ\text{C} - 550^\circ\text{C}$: Tốc độ phát triển tinh thể chuyển dịch song song với đế, hình thành vi cấu trúc dạng hình chóp lục giác (pyramid-like) và đa diện nhám cao. Cấu trúc này làm tăng quãng đường truyền quang của photon nhờ phản xạ nội nhiều lần, tạo nên hiệu ứng bẫy ánh sáng (light-trapping effect) rõ rệt, nâng cao độ hấp thụ quang học tổng thể và diện tích tiếp xúc riêng.
                         [SỰ CHUYỂN DỊCH HÌNH THÁI MÀNG ZnO THEO NHIỆT ĐỘ CVD]

        Ở NHIỆT ĐỘ 400°C (Dạng Cột)                      Ở NHIỆT ĐỘ 550°C (Dạng Chóp / Bẫy Sáng)
      Trục c [0001] vuông góc với đế                  Trục c phát triển định hướng mặt bên (101)
     +---+   +---+   +---+   +---+                       /\      /\      /\      /\    Hiệu ứng
     |   |   |   |   |   |   |   |                      /  \    /  \    /  \    /  \   bẫy photon
     |   |   |   |   |   |   |   |                     /    \  /    \  /    \  /    \  nhiều lần
   =================================                 =================================
             Đế Thủy Tinh                                      Đế Thủy Tinh

  1. Đặc tính chỉnh lưu và hiệu năng pin mặt trời dị thể $\text{Au/Cu}_2\text{O/ZnO/ITO}$: Lần đầu tiên tại Việt Nam, pin mặt trời dị thể vô cơ không chứa chì màng mỏng $\text{Au/Cu}2\text{O/ZnO/ITO}$ được chế tạo hoàn toàn bằng CVD. Đặc trưng I-V trong bóng tối thể hiện đường cong chỉnh lưu kinh điển của diode p-n. Dưới nguồn sáng giả lập công suất $906\text{ W/m}^2$, pin đạt điện áp hở mạch $V{oc} = 250 - 380\text{ mV}$, mật độ dòng ngắn mạch $I_{sc} = 1.2 - 3.5\text{ mA/cm}^2$, hệ số điền đầy $FF \approx 0.35 - 0.42$. Kết quả khẳng định chiều dày lớp $\text{Cu}_2\text{O}$ tối ưu nằm trong khoảng $0.8 - 1.0\text{ }\mu\text{m}$, tương thích với chiều dài vận chuyển hạt tải phụ trước khi xảy ra tái hợp.

  2. Cảm biến khí $\text{NO}_2$ siêu nhạy hoạt động tại nhiệt độ phòng ($25^\circ\text{C}$): Màng mỏng $\text{ZnO}$ lắng đọng ở $550^\circ\text{C}$ trên đế $\text{ITO}$ từ tiền chất $\text{Zn(Piv)}_2$ thể hiện khả năng đáp ứng nhạy khí $\text{NO}_2$ cực kỳ ấn tượng ngay tại nhiệt độ phòng ($25^\circ\text{C}$) mà không cần bất kỳ bộ cấp nhiệt ngoài nào.

    "Khi tiếp xúc với khí oxi hóa như $\text{NO}_2$, khí này bẫy các điện tử từ dải dẫn của màng $\text{ZnO}$ thông qua các ion oxi hấp phụ $\text{O}_2^-$ và $\text{O}^-$, làm tăng mạnh điện trở bề mặt màng... Cảm biến $\text{ZnO}(550)/\text{ITO}$ thể hiện độ hồi đáp khí vượt trội và độ chọn lọc cao đối với $\text{NO}_2$ so với các khí khử $\text{CO}, \text{CH}_4, \text{H}_2$." (Trích Chương 1 & Chương 3).

                      [CƠ CHẾ HẤP PHỤ HÓA HỌC TRÊN BỀ MẶT CẢM BIẾN ZnO TẠI 25°C]

   TRONG KHÔNG KHÍ KHÔ (Điện trở Ra)              KHI TIẾP XÚC KHÍ NO2 (Điện trở Rg >> Ra)

      O2 (khí) + e- (dải dẫn)                       NO2 (khí) + e- (dải dẫn) ---> NO2- (hấp phụ)
             │                                      NO2 (hấp phụ) + 2O- (hấp phụ) + e-
             ▼                                             ---> NO2 (khí) + 2O2- (hấp phụ)
        O2- / O- (hấp phụ)                                            │
             │                                                        ▼
             ▼                                            VÉT CẠN ĐIỆN TỬ DẢI DẪN
   Tạo lớp nghèo điện tử bề mặt                   ===> Lớp nghèo hạt tải mở rộng tối đa
   (Hàng rào thế năng trung bình)                 ===> Điện trở màng tăng vọt (Rg / Ra > 10)

          [BẢNG TỔNG HỢP CÁC KẾT QUẢ ĐO ĐẠC ĐẶC TRƯNG TIÊU BIỂU CỦA MÀNG CVD]
+----------------------+--------------------+-------------------+-------------------+--------------------+
| MẪU VẬT LIỆU         | TIỀN CHẤT CVD      | NHIỆT ĐỘ ĐẾ (°C)  | VÙNG CẤM Eg (eV)  | ĐỘ LINH ĐỘNG HALL  |
+----------------------+--------------------+-------------------+-------------------+--------------------+
| Màng đơn Cu2O        | Cu(acac)2          | 280°C             | 2.18 eV           | 18.5 cm2/V.s (p)   |
| Màng đơn Cu2O        | Cu(Piv)2           | 320°C             | 2.17 eV           | 26.2 cm2/V.s (p)   |
| Màng đơn ZnO         | Zn(acac)2          | 450°C             | 3.28 eV           | 8.4 cm2/V.s (n)    |
| Màng đơn ZnO         | Zn(Piv)2           | 550°C (chóp nhọn) | 3.30 eV           | 14.1 cm2/V.s (n)   |
| Màng kép Cu2O/ZnO    | Cu(Piv)2 + Zn(Piv)2| 300°C / 500°C     | 2.17 / 3.30 eV    | Đặc tính Diode p-n |
+----------------------+--------------------+-------------------+-------------------+--------------------+

Implications đa chiều

  • Về mặt học thuật: Cung cấp cơ sở dữ liệu thực nghiệm toàn diện về hóa học phối trí của hệ carboxylate phân nhánh và quy luật chuyển dịch pha màng oxit trong CVD nhiệt, làm tài liệu tham khảo chuẩn mực cho các nghiên cứu epitaxy oxit tiếp theo.
  • Về mặt công nghệ: Đơn giản hóa quy trình chế tạo màng bán dẫn chất lượng cao bằng cách loại bỏ nhu cầu sử dụng tiền chất flo độc hại, dung môi hữu cơ nguy hại hoặc hệ chân không siêu cao (UHV) đắt tiền.
  • Về mặt ứng dụng thực tiễn: Mở ra lộ trình khả thi để chế tạo các module cảm biến môi trường thông minh (IoT Gas Sensors) tự cấp nguồn, tiêu thụ năng lượng cực thấp nhờ khả năng bắt tín hiệu $\text{NO}_2$ tại nhiệt độ môi trường xung quanh.

Limitations và Future Research

Những hạn chế khoa học cần thừa nhận

  1. Hiệu suất chuyển hóa năng lượng pin mặt trời thực tế chưa cao: Mặc dù chế tạo thành công pin dị thể $\text{Cu}_2\text{O/ZnO}$, hiệu suất $\eta$ thực tế vẫn dao động dưới $2%$, thấp hơn nhiều so với tiềm năng lý thuyết ($20%$). Nguyên nhân chính là do điện trở nối tiếp ($R_s$) của lớp tiếp xúc $\text{ITO/ZnO}$ và $\text{Cu}_2\text{O/Au}$ còn lớn, cùng với sự hiện diện của các tâm tái hợp tái sinh tại bề mặt tiếp xúc dị thể vô định hình ban đầu.
  2. Kích thước mẫu phòng thí nghiệm: Hệ lắng đọng CVD ống thạch anh mới chỉ xử lý được các đế mẫu kích thước $1\times 2\text{ cm}^2$, chưa khảo sát tính đồng nhất của màng mỏng trên diện tích lớn quy mô công nghiệp ($>100\text{ cm}^2$).
  3. Phổ khí khảo sát cảm biến: Các phép đo tính chọn lọc cảm biến mới tập trung chủ yếu vào $\text{NO}_2$ đối chiếu với $\text{CO}, \text{CH}_4, \text{H}_2$, chưa mở rộng kiểm tra ảnh hưởng của độ ẩm môi trường biến thiên ($RH = 20% - 90%$) đối với độ suy giảm tín hiệu đường nền.

Định hướng nghiên cứu tương lai (10-Year Roadmap)

  1. Kỹ thuật pha tạp dị nguyên tử (Doping Engineering): Nghiên cứu pha tạp Al, Ga, In vào $\text{ZnO}$ (AZO, GZO) để tăng mật độ điện tử tự do và độ dẫn trong suốt; đồng thời pha tạp Na, N hoặc Sr vào $\text{Cu}_2\text{O}$ để tăng nồng độ lỗ trống lên mức $p > 10^{18}\text{ cm}^{-3}$, hạ thấp rào cản điện trở tiếp xúc Ohm.
  2. Cấu trúc dị thể 3D dạng thanh/dây nano (1D Nanowire Heterojunctions): Chế tạo mảng thanh nano $\text{ZnO}$ (nanorods array) thẳng đứng bằng CVD, sau đó phủ bao bọc đồng đều bằng lớp $\text{Cu}_2\text{O}$ tạo cấu trúc tiếp xúc dị thể 3D lõi-vỏ (core-shell). Cấu trúc này rút ngắn khoảng cách khuếch tán hạt tải quang sinh theo phương ngang xuống dưới $100\text{ nm}$, khắc phục triệt để rào cản tái hợp.
  3. Mở rộng hệ tiền chất carboxylate đa chức: Thiết kế tổng hợp các tiền chất carboxylate mang gốc thế alkoxy hoặc silyl để hạ thấp hơn nữa nhiệt độ thăng hoa xuống dưới $100^\circ\text{C}$, cho phép lắng đọng màng bán dẫn trên đế polymer dẻo (PET, PEN).
  4. Phát triển hệ thống Roll-to-Roll MOCVD: Chuyển giao công nghệ lắng đọng từ hệ mẻ tĩnh sang hệ CVD dòng liên tục cuộn-sang-cuộn, định hướng sản xuất hàng loạt màng mỏng quang điện giá rẻ.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật (Academic Impact): Luận án là công trình tiên phong tại Việt Nam tích hợp trọn vẹn từ khâu tổng hợp phức chất vô cơ thăng hoa đến khâu chế tạo linh kiện quang điện tử CVD. Luận án đã công bố nhiều công trình trên các tạp chí chuyên ngành Hóa học và Khoa học Vật liệu uy tín, mở ra hướng nghiên cứu liên ngành Hóa vô cơ - Vật lý màng mỏng - Công nghệ Bán dẫn.
  • Chuyển đổi công nghiệp bán dẫn & Năng lượng tái tạo: Cung cấp giải pháp công nghệ xanh thay thế các tiền chất chứa Flo ($\text{C}_x\text{F}_y$) độc hại trong công nghiệp vi điện tử. Việc ứng dụng tiền chất pivalat rắn an toàn, không tự cháy (khác với DEZ cực kỳ nguy hiểm trong không khí) giúp các nhà máy chế tạo pin mặt trời và màn hình hiển thị giảm thiểu chi phí xử lý khí thải độc hại và chi phí phòng chống cháy nổ.
  • Chính sách môi trường & Ứng dụng cảm biến: Cảm biến $\text{ZnO}$ phát hiện khí $\text{NO}_2$ ở nhiệt độ phòng là nền tảng then chốt để sản xuất các trạm quan trắc không khí di động nhỏ gọn, phục vụ việc giám sát khí thải giao thông và công nghiệp theo các tiêu chuẩn môi trường quốc gia và quốc tế.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Giới học thuật: Tiếp cận phương pháp luận mẫu mực về phân tích nhiệt vi sai, kỹ thuật tổng hợp phức chất bay hơi và cơ chế lắng đọng màng mỏng CVD.
  • Kỹ sư R&D Công nghệ Quang điện & Bán dẫn: Sở hữu quy trình công nghệ chế tạo màng oxit $\text{Cu}_2\text{O}$ và $\text{ZnO}$ chất lượng cao với chi phí tiền chất thấp, độ lặp lại cao, không phụ thuộc vào nguồn hóa chất ngoại nhập độc hại.
  • Nhà phát triển thiết bị IoT & Cảm biến Môi trường: Ứng dụng trực tiếp cấu trúc màng $\text{ZnO}(550)/\text{ITO}$ để thiết kế cảm biến khí độc $\text{NO}_2$ vận hành bằng pin năng lượng nhỏ, không tiêu tốn điện năng nung nhiệt vi mạch.
  • Cơ quan Quản lý Chất lượng Môi trường: Có thêm công cụ kỹ thuật tin cậy để triển khai mạng lưới cảnh báo sớm nồng độ khí $\text{NO}_2$ tại các đô thị lớn và khu công nghiệp.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc mở rộng Thuyết phối trí hóa học lập thể của phức chất carboxylate kim loại. Luận án đã chứng minh rằng việc sử dụng gốc carboxylate mang nhóm alkyl phân nhánh cồng kềnh ($\text{HPiv}$) tạo hiệu ứng án ngữ không gian ngăn chặn hoàn toàn hiện tượng tạo cầu nối vô cơ đa nhân ($anti-anti, anti-syn$) và chống ngậm nước. Điều này bác bỏ quan niệm cổ điển của Mehrotra & Bohra (1983) cho rằng carboxylate kim loại luôn có tính ion cao không thể thăng hoa, xác lập nhóm tiền chất pivalat như một dòng vật liệu bay hơi tinh khiết không chứa halogen cho công nghệ CVD.

  2. Cải tiến phương pháp luận so với ít nhất 2 công trình quốc tế trước đây? Trả lời: So với công trình của Jeong & Aydil (2009) sử dụng tiền chất $\text{Cu(hfa)}_2$ chứa flo phức tạp, dễ gây ăn mòn hệ thống và để lại tạp chất flo trong màng, luận án sử dụng $\text{Cu(Piv)}_2$ tinh khiết, thân thiện môi trường và giá thành thấp. So với công trình của Choi & Lee (2000) dùng MOCVD dung dịch siêu âm với hỗn hợp dung môi hữu cơ dễ gây nhiễm bẩn carbon, luận án phát triển hệ CVD pha hơi nhiệt hai vùng độc lập bốc bay trực tiếp từ bột rắn $\text{Zn(Piv)}_2$, kiểm soát chính xác cấu trúc vi tinh thể mà không cần dung môi phụ trợ.

  3. Phát hiện thực nghiệm bất ngờ nhất được hỗ trợ bởi dữ liệu là gì? Trả lời: Phát hiện bất ngờ nhất là màng mỏng $\text{ZnO}$ lắng đọng ở $550^\circ\text{C}$ từ tiền chất $\text{Zn(Piv)}_2$ trên đế $\text{ITO}$ có khả năng đáp ứng nhạy khí $\text{NO}_2$ vượt trội ngay tại nhiệt độ phòng ($25^\circ\text{C}$). Thông thường, các cảm biến khí oxit bán dẫn $\text{ZnO}$ trên thế giới đòi hỏi phải nung nóng liên tục ở $200^\circ\text{C} - 400^\circ\text{C}$ để kích hoạt tương tác trao đổi điện tích. Dữ liệu phổ PL và AFM chứng minh cấu trúc vi hạt hình chóp lục giác tự bẫy sáng kết hợp mật độ khuyết tật oxy tối ưu tạo nên hoạt tính xúc tác bề mặt phi thường tại $25^\circ\text{C}$.

  4. Luận án có cung cấp quy trình tái lặp (Replication Protocol) hoàn chỉnh không? Trả lời: Có. Luận án mô tả chi tiết, minh bạch từng bước thông số thực nghiệm: tỷ lệ mol các chất phản ứng khi tổng hợp phức, kỹ thuật kết tinh lại, nhiệt độ buồng bốc bay tiền chất ($120^\circ\text{C}-180^\circ\text{C}$), nhiệt độ buồng lắng đọng ($240^\circ\text{C}-550^\circ\text{C}$), áp suất buồng chân không ($10^{-2}\text{ Torr}$), tốc độ dòng khí mang $\text{O}_2$ ($50-150\text{ ml/phút}$), quy trình làm sạch đế thủy tinh/ITO qua bể siêu âm với axeton, cồn và nước khử ion.

  5. Lộ trình nghiên cứu 10 năm tiếp theo được định hình như thế nào? Trả lời: Lộ trình 10 năm tập trung vào 4 trọng tâm: (i) Pha tạp dị nguyên tố kim loại nhóm III (Al, Ga) vào $\text{ZnO}$ và kim loại kiềm vào $\text{Cu}_2\text{O}$ để tối ưu hóa nồng độ hạt tải; (ii) Chế tạo linh kiện dị thể 3D cấu trúc thanh nano (nanorods core-shell); (iii) Tổng hợp thế hệ tiền chất carboxylate chức hóa bay hơi ở nhiệt độ $<100^\circ\text{C}$ cho thiết bị quang điện dẻo; (iv) Nâng cấp hệ CVD quy mô cuộn liên tục (Roll-to-roll CVD) phục vụ thương mại hóa.

Kết luận

Công trình luận án tiến sĩ của tác giả Nguyễn Mạnh Hùng đã tạo nên bước đột phá khoa học và công nghệ toàn diện trong lĩnh vực hóa vô cơ và màng mỏng bán dẫn:

  1. Tổng hợp và chuẩn hóa thành công 4 hệ tiền chất thăng hoa: Xác lập quy trình điều chế tinh khiết $\text{Cu(acac)}_2, \text{Cu(Piv)}_2, \text{Zn(acac)}_2, \text{Zn(Piv)}_2$, chứng minh khả năng thăng hoa $100%$ không phân hủy của các phức chất pivalat trong chân không áp suất thấp.
  2. Làm chủ công nghệ CVD nhiệt chế tạo màng oxit bán dẫn: Kiểm soát chọn lọc pha tinh thể đơn cuprit $\text{Cu}_2\text{O}$ ($E_g = 2.17\text{ eV}$) và vuazit $\text{ZnO}$ ($E_g = 3.30\text{ eV}$), làm rõ quy luật biến đổi vi hình thái tinh thể và hiệu ứng tự bẫy ánh sáng theo nhiệt độ đế.
  3. Chế tạo thành công pin mặt trời chuyển tiếp dị thể $\text{Au/Cu}_2\text{O/ZnO/ITO}$: Xác định vùng giới hạn chiều dày lớp hấp thụ $\text{Cu}_2\text{O}$ ($0.8 - 1.0\text{ }\mu\text{m}$) tương thích với chiều dài khuếch tán hạt tải, chứng minh đặc tính diode chỉnh lưu rõ nét dưới nguồn sáng mô phỏng.
  4. Phát minh cảm biến khí $\text{NO}_2$ hoạt động ở nhiệt độ phòng ($25^\circ\text{C}$): Mở ra hướng đi mới cho dòng linh kiện cảm biến khí oxit bán dẫn tiết kiệm năng lượng, độ nhạy cao và phản hồi nhanh.
  5. Mở ra 3 nhánh nghiên cứu chuyên sâu tiếp nối: Gồm nhánh vật liệu bán dẫn pha tạp nâng cao độ dẫn, nhánh cấu trúc quang điện nano dị thể 3D, và nhánh công nghệ CVD cuộn liên tục thân thiện môi trường.
  6. Di sản học thuật đo lường được: Đặt nền móng vững chắc cho trường phái nghiên cứu hóa vô cơ - vật liệu màng mỏng quang điện tử CVD tại Việt Nam, hội nhập trực tiếp với các tiêu chuẩn nghiên cứu vật liệu bán dẫn tiên tiến trên thế giới.
