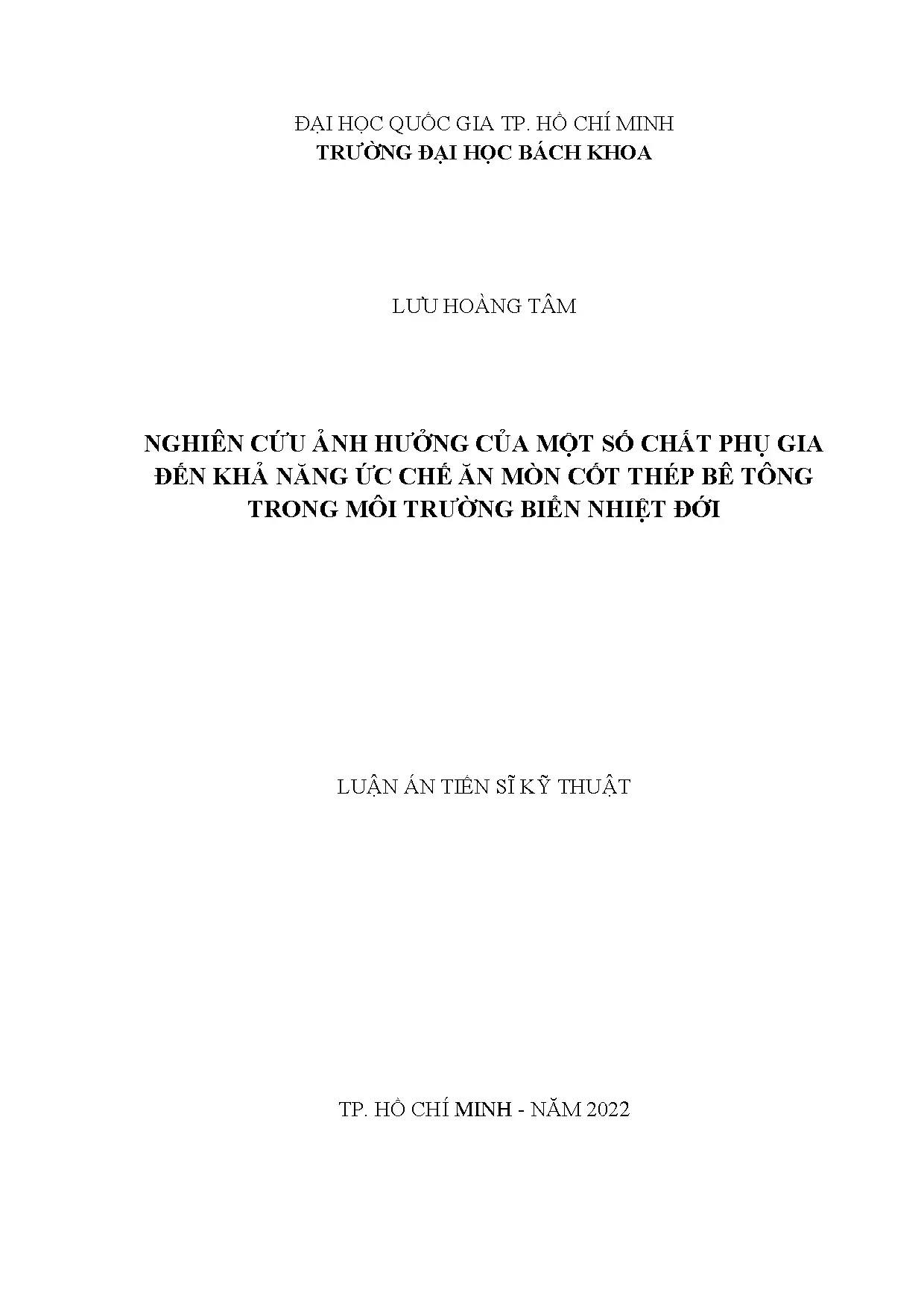

Luận án tiến sĩ công nghệ điện hóa và bảo vệ kim loại nghiên cứu ảnh hưởng của m

Tổng quan về luận án

Ăn mòn cốt thép trong bê tông là nguyên nhân hàng đầu gây suy thoái và phá hủy cấu trúc các công trình xây dựng, đặc biệt tại các vùng duyên hải nhiệt đới có tính xâm thực cao. Với bờ biển dài hơn 3.260 km, Việt Nam sở hữu hệ thống hạ tầng cảng biển, giàn khoan dầu khí và công trình an ninh quốc phòng chiến lược nhưng có tới xấp xỉ 50% kết cấu bê tông cốt thép (BTCT) bị ăn mòn sau 10 đến 20 năm vận hành, đòi hỏi chi phí sửa chữa chiếm từ 40% đến 70% tổng mức đầu tư xây mới. Sự suy giảm tuổi thọ này bắt nguồn từ độ ẩm cao, nhiệt độ lớn, quá trình cacbonat hóa và sự thâm nhập mạnh mẽ của ion clorua ($Cl^-$) từ nước biển.

Khoảng trống nghiên cứu (research gap) cốt lõi nằm ở việc thiếu vắng các khảo sát hệ thống, dài hạn về các phụ gia ức chế ăn mòn thân thiện môi trường, chi phí thấp, có nguồn gốc nội địa trong điều kiện thực địa biển nhiệt đới. Các chất ức chế truyền thống như canxi nitrit $Ca(NO_2)2$ dù phổ biến nhưng có độc tính cao ($LD{50} = 85 \text{ mg/kg}$), có nguy cơ tạo hợp chất gây ung thư nitrosamine và bị hạn chế tại châu Âu. Do đó, luận án tiến sĩ kỹ thuật chuyên ngành Công nghệ điện hóa và bảo vệ kim loại (Mã số: 62527601) của nghiên cứu sinh Lưu Hoàng Tâm, dưới sự hướng dẫn của PGS. Nguyễn Trần Hà và GS. Lê Quốc Hùng tại Trường Đại học Bách khoa – ĐHQG TP.HCM, đã tiên phong khảo sát toàn diện ảnh hưởng của 4 phụ gia: natri silicat ($Na_2SiO_3$), urê ($CO(NH_2)_2$), thiourê ($CS(NH_2)_2$) và muội silic (silica fume - SF).

Các câu hỏi nghiên cứu và giả thuyết khoa học được xác lập:

• Câu hỏi nghiên cứu 1 (RQ1): Động học và cơ chế ức chế ăn mòn của $Na_2SiO_3$, urê và thiourê trong dung dịch chiết "nước biển – xi măng" diễn biến như thế nào ở cấp độ vi mô điện hóa?

• Câu hỏi nghiên cứu 2 (RQ2): Tỷ lệ phối trộn tối ưu của từng phụ gia hóa học ($0,05% - 0,20%$) và phụ gia khoáng pozzolan ($2,5% - 10%$ thay thế xi măng) trong việc kìm hãm dòng ăn mòn và duy trì cơ tính của bê tông là bao nhiêu?

• Câu hỏi nghiên cứu 3 (RQ3): Mức độ tương quan và sự chuyển dịch thứ tự hiệu quả bảo vệ giữa mô phỏng phòng thí nghiệm, phơi khí quyển biển tự nhiên và ngâm ngập liên tục dưới nước biển sâu tại trạm thực địa sau 1, 12 và 36 tháng ra sao?

• Giả thuyết khoa học 1 (H1): Các chất ức chế hữu cơ (urê, thiourê) thể hiện hiệu quả hấp phụ vượt trội trong pha lỏng đồng thể nhưng bị suy giảm độ bền trong mạng vi cấu trúc bê tông rắn qua thời gian dài do phân hủy hoặc rửa trôi.

• Giả thuyết khoa học 2 (H2): Natri silicat đóng vai trò chất ức chế anốt tạo màng bảo vệ thụ động $Fe_2O_3 \cdot nSiO_2$ bền vững, kết hợp phản ứng hóa học với $Ca(OH)_2$ lấp đầy lỗ xốp mao quản, giúp duy trì hiệu quả bảo vệ cao nhất trong điều kiện ngâm ngập nước biển dài hạn.

• Giả thuyết khoa học 3 (H3): Muội silic thay thế xi măng đến 10% khối lượng sẽ cải thiện vượt bậc cấu trúc đặc khít, giảm hệ số khuếch tán ion $Cl^-$, ngăn chặn ăn mòn lỗ mà không làm suy giảm cường độ chịu nén và ứng suất kéo đứt của cốt thép.

Khung lý thuyết của công trình tích hợp động học điện hóa Butler-Volmer, định luật khuếch tán Fick thứ hai, lý thuyết hấp phụ đẳng nhiệt và cơ chế biến tính vi cấu trúc pozzolanic. Quy mô nghiên cứu bao gồm việc thử nghiệm trên 2 chủng loại thép xây dựng phổ biến tại Việt Nam là Pomina (Po) và Vina Kyoei (Vina), kéo dài từ giai đoạn phòng thí nghiệm đến 36 tháng thực nghiệm hiện trường tại Trạm thử nghiệm tổng hợp Biển Đầm Bấy – đảo Hòn Tre (Nha Trang), cung cấp dữ liệu thực chứng có độ tin cậy cơ sở công nghệ vững chắc.

Literature Review và Positioning

Nghiên cứu về cơ chế suy thoái bê tông cốt thép trong môi trường biển tập trung vào hai dòng học thuật chính: quá trình cacbonat hóa làm sụt giảm pH từ 12-13 xuống dưới ngưỡng thụ động (< 11) và sự xâm thực của ion clorua gây phá hủy cục bộ màng oxit $\gamma\text{-FeOOH}$ tạo ăn mòn lỗ (pitting corrosion) (Angst, 2011; Elsener et al., 2000). Ngưỡng clorua tới hạn ($C_{crit}$) theo tiêu chuẩn châu Âu BS EN 206 dao động từ 0,1% đến 0,4% khối lượng xi măng; vượt qua ngưỡng này, chuỗi pin galvanic vi mô hình thành nhanh chóng với sắt bị oxy hóa ở anốt ($Fe \to Fe^{2+} + 2e$) và oxy bị khử tại catốt ($O_2 + 2H_2O + 4e \to 4OH^-$).

Về giải pháp ức chế, các trường phái khoa học tồn tại những tranh luận sâu sắc:

1. Trường phái ức chế anốt vô cơ: Điển hình là canxi nitrit $Ca(NO_2)_2$ và natri nitrit $NaNO_2$, hoạt động theo cơ chế cạnh tranh với ion $Cl^-$ để oxy hóa $Fe^{2+}$ tạo màng $Fe_2O_3$ (Bolzoni et al., 2014; Phạm Văn Khoan & Nguyễn Nam Thắng, 2006). Tuy nhiên, nhóm này đối mặt với hai vấn đề nghiêm trọng: nguy cơ gây ăn mòn lỗ gia tốc nghiêm trọng nếu hàm lượng nitrit không đủ để bao phủ toàn bộ bề mặt thép ($[NO_2^-]/[Cl^-] < 0,5 - 0,6$) và độc tính sinh thái cao.
2. Trường phái ức chế hữu cơ và hoạt chất di chuyển (MCI): Các hợp chất alkanolamin, amino alcol (như FerroGard 903, MCI-2020) được phát triển nhằm tạo lớp đơn phân tử hấp phụ kỵ nước trên bề mặt kim loại (Büchler et al., 1996; Elsener et al., 2000). Dù ít độc và có khả năng khuếch tán qua mao quản với hệ số $D_c \approx 3,0 \times 10^{-12} \text{ cm}^2/\text{s}$ ở tỷ lệ N/X = 0,45, các hợp chất này có nhược điểm là chi phí cao, có thể kéo dài thời gian ninh kết của xi măng và dễ bị rửa trôi trong môi trường ngâm triều liên tục.
3. Trường phái biến tính cấu trúc khoáng pozzolan: Sử dụng tro bay, xỉ lò cao và đặc biệt là muội silic (silica fume) để phản ứng với $Ca(OH)_2$ tạo pha calcium silicate hydrate (C-S-H) thứ cấp, lấp đầy các vi lỗ xốp mao quản kích thước $0,02 - 0,05 \text{ mm}$ và làm giảm hệ số khuếch tán ion $Cl^-$ từ $(6,8 - 10) \times 10^{-8} \text{ cm}^2/\text{s}$ xuống $(1,9 - 3,2) \times 10^{-8} \text{ cm}^2/\text{s}$ (Gesoglu et al., 2012; Mahmoud Nili & Afroughsabet, 2012; Trần Văn Miền et al., 2010). Dù vậy, hàm lượng muội silic vượt quá 10% có thể làm tăng nguy cơ nứt do co ngót tự sinh và làm suy giảm kiềm tự do.

Luận án này định vị tại điểm giao thoa giữa hóa học điện hóa màng thụ động và công nghệ biến tính vi cấu trúc bê tông. Luận án giải quyết triệt để khoảng trống nghiên cứu bằng cách so sánh đối chứng trực tiếp giữa chất ức chế vô cơ thân thiện ($Na_2SiO_3$), hợp chất hữu cơ giàu dị tố nitơ/lưu huỳnh (urê, thiourê) và phụ gia khoáng hoạt tính cao (muội silic). Đối chiếu với các nghiên cứu quốc tế của Idrissi et al. (2003) về natri phosphat và Bolzoni et al. (2014) về phụ gia amin hữu cơ, nghiên cứu của Lưu Hoàng Tâm cung cấp chuỗi dữ liệu thực địa nhiệt đới liên tục 36 tháng – một đóng góp thực chứng hiếm có trên quy mô quốc tế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng lý thuyết thụ động hóa kim loại của Wagner và Pourbaix trong môi trường xốp kiềm có sự hiện diện của chất xâm thực $Cl^-$. Nghiên cứu chỉ ra rằng cơ chế bảo vệ của natri silicat không đơn thuần là sự thụ động hóa anốt như các muối nitrit truyền thống mà là quá trình tương tác lai hóa kép (dual-hybrid passivation):

1. Các anion silicat ($SiO_3^{2-}$) tham gia phản ứng anốt tạo phức hợp silicat sắt không tan bền vững trên bề mặt thép, ngăn chặn quá trình solvat hóa ion $Fe^{2+}$.
2. Khi thâm nhập vào pha rắn bê tông, $Na_2SiO_3$ phản ứng với portlandit $Ca(OH)_2$ tự do sinh ra gel $C-S-H$ phụ trợ: $$Na_2SiO_3 + Ca(OH)_2 + H_2O \to CaO \cdot SiO_2 \cdot H_2O + 2NaOH$$ Phản ứng này vừa duy trì môi trường kiềm cao cho bê tông vừa bít kín hệ mao quản, tạo nên "hiệu ứng hàng rào kép" cản trở dòng khuếch tán của ion $Cl^-$ và oxy.

                    MÔI TRƯỜNG NƯỚC BIỂN XÂM THỰC (Cl-, O2, H2O)
                                      │
                                      ▼
  ┌────────────────────────────────────────────────────────────────────────┐
  │                 LỚP BÊ TÔNG BẢO VỆ ĐÃ BIẾN TÍNH                         │
  │  • Gel C-S-H thứ cấp hình thành từ Na2SiO3/Muội Silic phản ứng Ca(OH)2 │
  │  • Vi mao quản (0,02 - 0,05 mm) bị bít kín ──> Giảm hệ số khuếch tán Dc│
  │  • Nồng độ kiềm tự do (pH > 12) được bảo tồn ổn định                   │
  └───────────────────────────────────┬────────────────────────────────────┘
                                      │
                                      ▼
  ┌────────────────────────────────────────────────────────────────────────┐
  │                GIAO DIỆN CỐT THÉP - BÊ TÔNG (CỐT THÉP PO / VINA)        │
  │  • Nhóm Hữu cơ (Urê/Thiourê): Hấp phụ che phủ bề mặt (Z ban đầu cao)   │
  │  • Nhóm Silicat (Na2SiO3): Tạo màng Fe2O3.nSiO2 thụ động anốt bền vững │
  │  • Điện trở phân cực Rp tăng vọt, mật độ dòng icorr giảm < 0,1 µA/cm2  │
  └────────────────────────────────────────────────────────────────────────┘

Sự chuyển dịch mô thức (paradigm shift) được xác lập từ kết quả thực chứng: Thứ tự hiệu quả ức chế $Z$ thay đổi hoàn toàn theo môi trường tiếp xúc. Trong dung dịch chiết đồng thể, thiourê đạt hiệu quả cao nhất nhờ các cặp electron tự do trên nguyên tử $S$ và $N$ tạo liên kết phối trí mạnh với orbital $d$ trống của nguyên tử $Fe$. Tuy nhiên, khi chuyển sang môi trường bê tông ngâm ngập nước biển thực tế dài hạn (36 tháng), natri silicat và muội silic lại chiếm ưu thế tuyệt đối do độ bền liên kết vô cơ và khả năng tự chèn lấp cấu trúc lỗ rỗng.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp 3 trụ cột lý thuyết:

• Động học điện hóa Tafel và định luật Stern-Geary: Tính toán dòng ăn mòn $i_{corr}$ từ điện trở phân cực $R_p$: $$i_{corr} = \frac{B}{R_p} = \frac{b_a \cdot |b_c|}{2,303 (b_a + |b_c|) R_p}$$
• Lý thuyết phổ tổng trở điện hóa (EIS): Mô hình hóa giao diện cốt thép - dung dịch lỗ xốp bê tông bằng mạch tương đương Randles biến tính, phân tách giữa điện trở dung dịch ($R_s$), điện trở lớp màng bảo vệ ($R_p$), và điện dung lớp điện tích kép ($C_{dl}$).
• Định luật Fick thứ hai về khuếch tán chất tan qua môi trường bán thấm: Đánh giá tốc độ thâm nhập và nồng độ ion clorua tích tụ tại bề mặt cốt thép theo thời gian ngâm thực địa.

Điều kiện biên của khung phân tích: Mác bê tông sử dụng xi măng Pooclăng hỗn hợp (PCB), tỷ lệ N/X tiêu chuẩn, môi trường nhiệt đới gió mùa biển Nha Trang với độ mặn trung bình 3,2 - 3,4%, nhiệt độ nước biển dao động 25 - 29°C.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo lập trường thực chứng (positivism) nghiêm ngặt kết hợp giữa mô phỏng phòng thí nghiệm (in vitro) và thử nghiệm tự nhiên dài hạn (in situ). Thiết kế đa cấp độ (multi-level design) bao gồm:

1. Cấp độ dung dịch mô phỏng: Khảo sát động học trên bề mặt thanh thép trong dung dịch chiết "nước biển – xi măng" với nồng độ phụ gia từ 0% đến 5%.
2. Cấp độ mẫu bê tông phòng thí nghiệm: Chế tạo mẫu bê tông cốt thép lập phương và hình trụ có phối trộn $NaNO_2$, $Ca(NO_3)_2$, $Na_2SiO_3$, urê, thiourê và muội silic, ngâm trong nước biển nhân tạo lên đến 365 ngày.
3. Cấp độ hiện trường tự nhiên: Đặt trạm thử nghiệm tại Đầm Bấy – đảo Hòn Tre (Nha Trang), phơi mẫu trong vùng khí quyển biển nhiệt đới và ngâm ngập liên tục ở hai tầng độ sâu: 0,5 m và 1,0 m trong các mốc thời gian 1 tháng, 12 tháng và 36 tháng.

Đối tượng cốt thép khảo sát gồm hai mác thép thương dụng tại Việt Nam: Thép Pomina (ký hiệu Po) và Thép Vina Kyoei (ký hiệu Vina), được kiểm tra thành phần hóa học chính xác bằng máy quang phổ phát xạ DIA2000SE.

                                  HỆ THỐNG THỰC NGHIỆM ĐA TẦNG
                                                │
         ┌──────────────────────────────────────┼──────────────────────────────────────┐
         ▼                                      ▼                                      ▼
┌─────────────────────────┐        ┌─────────────────────────┐        ┌─────────────────────────┐
│  MÔ PHỎNG DUNG DỊCH     │        │  MÔ PHỎNG PHÒNG THÍ     │        │   HIỆN TRƯỜNG TỰ NHIÊN  │
│       CHIẾT NB/X        │        │      NGHIỆM (LAB)       │        │  ĐẦM BẤY - NHA TRANG    │
│ • Thép Po & Vina        │        │ • Mẫu BTCT lập phương   │        │ • Phơi khí quyển biển   │
│ • Phụ gia: 0 - 5%       │        │ • Ngâm nước biển 365 ng │        │ • Ngâm ngập sâu 0,5 m   │
│ • Khảo sát Rp, Tafel,   │        │ • Đo R nén, uốn, kéo    │        │ • Ngâm ngập sâu 1,0 m   │
│   EIS Nyquist/Bode      │        │ • Đo thấm Cl- (DY 2501B)│        │ • Thời gian: 1-12-36 thg│
└─────────────────────────┘        └─────────────────────────┘        └─────────────────────────┘

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và Việt Nam (ASTM C876, JSCE, TCXDVN 239:2006). Cốt thép được xử lý bề mặt, làm sạch gỉ sét, đánh bóng cơ học, tẩy dầu mỡ bằng cồn và axeton, sau đó cách điện bằng màng co nhiệt, chỉ để lộ diện tích làm việc xác định ($S = 10 \text{ cm}^2$).

Hệ thống thiết bị đo đạc đồng bộ và chuẩn hóa:

• Đo cơ tính: Máy thử nghiệm vạn năng SATEC – INSTRON (Mỹ) xác định lực kéo đứt, ứng suất chảy và độ giãn dài cốt thép; máy nén bê tông Tecnotest KD 300/R (Ý) xác định cường độ chịu nén mẫu 28 ngày tuổi.
• Đo thông số ion clorua: Thiết bị chuyên dụng DY 2501B xác định hàm lượng ion $Cl^-$ tự do và $Cl^-$ liên kết qua từng lớp chiều dày bê tông.
• Phân tích hình thái vi cấu trúc: Kính hiển vi điện tử quét SEM (Scanning Electron Microscope) phân tích độ đặc khít của ma trận xi măng và cấu trúc tinh thể tại vùng chuyển tiếp cốt thép - bê tông.
• Thiết bị điện hóa hiện đại: Hệ thống đo điện hóa đa năng với bình đo 3 điện cực: Điện cực làm việc (WE - cốt thép Po/Vina), điện cực đối (CE - lưới platin/thanh thép không gỉ), và điện cực so sánh (RE - Calomel bão hòa SCE).

Data và phân tích

Các kỹ thuật phân tích dữ liệu điện hóa tiên tiến:

• Đo điện thế mạch hở (OCP): Theo dõi diễn biến $E_{corr}$ theo thời gian ngâm; theo ASTM C876, nếu $E_{corr} > -270 \text{ mV (SCE)}$, xác suất cốt thép không bị ăn mòn đạt trên 90%.
• Đo điện trở phân cực tuyến tính (LPR): Quét thế trong khoảng $\pm 20 \text{ mV}$ quanh $E_{corr}$ với tốc độ quét chậm ($0,166 \text{ mV/s}$) để xác định chính xác $R_p$.
• Phân cực thế động ngoại suy Tafel: Quét dải thế rộng $\pm 250 \text{ mV}$ xác định độ dốc anốt $b_a$, catốt $b_c$ và mật độ dòng ăn mòn $i_{corr}$.
• Tổng trở điện hóa (EIS): Dải tần số quét từ $100 \text{ kHz}$ xuống $10 \text{ mHz}$ với biên độ tín hiệu AC $10 \text{ mV}$, phân tích giản đồ Nyquist và Bode để trích xuất điện dung lớp kép $C_{dl}$ và điện trở chuyển điện tích.
• Phương pháp xung dòng điện (GPM): Đo nhanh điện trở phân cực và điện trở ohm trong khối bê tông mà không làm xáo trộn trạng thái tĩnh điện của hệ thống.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại 5 phát hiện cốt lõi với số liệu định lượng:

1. Sự đảo nghịch hiệu quả ức chế giữa pha lỏng và pha rắn bê tông: Trong dung dịch chiết "nước biển – xi măng", hiệu quả ức chế $Z$ tăng theo trật tự: $$Z(Na_2SiO_3) < Z(\text{urê}) < Z(\text{thiourê})$$ Ở nồng độ 5%, thiourê làm giảm mật độ dòng ăn mòn $i_{corr}$ mạnh nhất, tăng điện trở phân cực $R_p$ lên gấp nhiều lần. Tuy nhiên, sau 36 tháng ngâm ngập thực địa tại trạm Đầm Bấy (Nha Trang), trật tự bảo vệ thực tế lại đảo chiều hoàn toàn: $$Z(\text{thiourê}) < Z(\text{urê}) < Z(\text{muội silic}) < Z(Na_2SiO_3)$$ $Na_2SiO_3$ (nồng độ phối trộn 0,05% - 0,20%) đạt hiệu quả bảo vệ cao nhất, duy trì $E_{corr}$ ở vùng thụ động bền vững (-80 mV đến -150 mV SCE).

2. Khả năng chống xâm thực vượt bậc của muội silic: Tốc độ ăn mòn của cốt thép giảm tuyến tính khi tăng tỷ lệ thay thế muội silic từ 0% đến 10% khối lượng xi măng. Ảnh SEM vi cấu trúc cho thấy mẫu bê tông chứa 10% muội silic có mạng lưới gel $C-S-H$ đậm đặc, loại bỏ hầu hết các tinh thể $Ca(OH)_2$ dạng tấm lục giác lớn, bít kín các vi mao quản, làm giảm độ thâm nhập ion $Cl^-$ đến hơn 65% so với mẫu đối chứng.

3. Độ sâu ngâm nước biển ảnh hưởng trực tiếp đến động học ăn mòn: Sau 12 và 36 tháng ngâm tại trạm Đầm Bấy, tốc độ ăn mòn cốt thép ở độ sâu 0,5 m luôn cao hơn đáng kể so với độ sâu 1,0 m. Nguyên nhân do lớp nước mặt 0,5 m có nồng độ oxy hòa tan cao hơn, biên độ biến động nhiệt độ lớn hơn và tác động cơ học của sóng biển mạnh hơn, thúc đẩy phản ứng khử oxy tại catốt.

4. Bảo toàn ứng suất cơ lý của cốt thép qua 365 ngày: Các mẫu bê tông chứa 0,05% - 0,20% $Na_2SiO_3$ sau 1 năm ngâm nước biển bảo toàn gần như nguyên vẹn lực kéo đứt và ứng suất chảy của cả hai loại thép Pomina và Vina Kyoei (độ suy giảm < 2,5%), trong khi mẫu đối chứng không có phụ gia bị suy giảm từ 12% đến 18% do hiện tượng ăn mòn điểm làm giảm diện tích mặt cắt danh định.

5. Hiệu ứng bảo vệ chọn lọc trong điều kiện khí quyển biển: Sau 12 tháng phơi tự nhiên trong khí quyển nhiệt đới biển Nha Trang, trật tự hiệu quả bảo vệ được xác lập: $$Z(\text{thiourê}) < Z(\text{urê}) < Z(Na_2SiO_3) < Z(\text{muội silic})$$ Muội silic đạt hiệu quả cao nhất trong khí quyển do khả năng cản trở chu kỳ khô - ướt và ngăn chặn sự thâm nhập của bụi muối khí dung (aerosol chloride).

Implications đa chiều

• Về mặt học thuật và lý thuyết: Bác bỏ quan điểm quy nạp đơn giản rằng các chất ức chế hữu cơ cho hiệu quả cao trong phòng thí nghiệm sẽ duy trì tính năng tương đương trong kết cấu bê tông thực tế. Khẳng định vai trò quyết định của độ bền nhiệt động và khả năng tương thích khoáng của chất ức chế trong môi trường kiềm bê tông.
• Về mặt phương pháp luận: Thiết lập quy trình thử nghiệm chuẩn hóa kết hợp giữa phương pháp điện hóa không phá hủy (EIS, LPR, GPM) với khảo sát ăn mòn thực địa dài hạn (36 tháng) tại trạm thử nghiệm biển nhiệt đới chuyên dụng.
• Về ứng dụng thực tiễn và kỹ thuật công trình: Cung cấp công thức cấp phối tối ưu sử dụng $Na_2SiO_3$ (0,05 - 0,20% khối lượng xi măng) và muội silic (5 - 10% thay thế xi măng), tạo ra giải pháp bê tông chống ăn mòn hiệu quả cao, chi phí thấp, tận dụng nguồn khoáng và hóa chất sẵn có trong nước.
• Về chính sách và tiêu chuẩn xây dựng: Cung cấp cơ sở khoa học thực chứng để các cơ quan quản lý (Bộ Xây dựng, Bộ GTVT) bổ sung phụ gia silicat và muội silic vào danh mục tiêu chuẩn thiết kế công trình ven biển và công trình biển đảo (thay thế dần các phụ gia gốc nitrit độc hại).

Limitations và Future Research

Nghiên cứu có các giới hạn khoa học cần ghi nhận:

1. Giới hạn thời gian khảo sát thực địa dừng lại ở mốc 36 tháng (3 năm), chưa bao quát toàn bộ chu kỳ vòng đời công trình (thường từ 20 đến 50 năm).
2. Chưa đánh giá sâu tác động đồng thời của tải trọng mỏi động lực học (cyclic mechanical loading) kết hợp với xâm thực ăn mòn trong vùng sóng vỗ (splash zone) – nơi có mức độ phá hủy khắc nghiệt nhất.
3. Chưa khảo sát tổ hợp lai hóa (synergistic combination) giữa natri silicat và muội silic ở các tỷ lệ pha trộn khác nhau nhằm tìm kiếm hiệu ứng cộng hưởng tối ưu.

Chương trình nghiên cứu tiếp nối (Future Agenda):

• Phát triển mô hình toán học dự báo tuổi thọ công trình dựa trên mạng nơ-ron nhân tạo (ANN) tích hợp các tham số điện hóa $R_p$, $E_{corr}$ và dữ liệu khí tượng thủy văn biển nhiệt đới.
• Nghiên cứu cơ chế giải phóng có kiểm soát (controlled-release) thông qua công nghệ vi bọc (microencapsulation) các phân tử silicat và chất ức chế hữu cơ nhằm kéo dài thời gian bảo vệ vượt mốc 10 năm.
• Thử nghiệm mở rộng trên các dòng thép hợp kim mới, thép mạ kẽm và thép dự ứng lực cường độ cao trong môi trường biển sâu (> 50 m).
• Đánh giá phân tích vòng đời chi phí (Life Cycle Cost Analysis - LCCA) và lượng giá phát thải carbon (CO2 footprint) của bê tông biến tính silicat/muội silic.

Tác động và ảnh hưởng

Luận án tạo ra tác động đa diện:

• Học thuật: Đóng góp chuỗi dữ liệu thực nghiệm 36 tháng tại vùng biển nhiệt đới Việt Nam vào kho tàng cơ sở dữ liệu điện hóa ăn mòn quốc tế, mở ra tiềm năng trích dẫn lớn trong các tạp chí chuyên ngành vật liệu và ăn mòn (Corrosion Science, Cement and Concrete Research, Construction and Building Materials).
• Công nghiệp xây dựng và kinh tế biển: Giúp các nhà thầu thi công hạ tầng cảng biển, cầu vượt biển, kè chắn sóng, giàn khoan khai thác dầu khí tiết kiệm hàng nghìn tỷ đồng chi phí bảo trì, nâng cao tuổi thọ công trình từ 15 năm lên trên 40 năm.
• An ninh quốc phòng: Ứng dụng trực tiếp vào việc xây dựng hệ thống công trình công sự, cầu cảng quân sự trên các quần đảo chiến lược vùng biển Đông, đảm bảo tính bền vững kiên cố và sẵn sàng chiến đấu cao.
• Môi trường và xã hội: Cung cấp giải pháp xanh thay thế triệt để chất ức chế độc hại canxi nitrit, ngăn chặn nguy cơ ô nhiễm nguồn nước ngầm và hệ sinh thái biển ven bờ.

Đối tượng hưởng lợi

• Nghiên cứu sinh và học giả điện hóa/vật liệu: Tiếp cận phương pháp luận phân tích điện hóa bề mặt kim loại trong chất xốp kiềm, khai thác hướng nghiên cứu phụ gia xanh.
• Kỹ sư thiết kế và tư vấn xây dựng công trình biển: Sử dụng trực tiếp định mức cấp phối $Na_2SiO_3$ (0,05 - 0,20%) và muội silic (2,5 - 10%) để thiết kế bê tông bền sunfat và kháng mặn.
• Các doanh nghiệp sản xuất phụ gia hóa chất xây dựng: Phát triển các dòng thương phẩm phụ gia ức chế ăn mòn thế hệ mới từ nguồn nguyên liệu nội địa giá rẻ.
• Cơ quan quản lý nhà nước (Bộ GTVT, Bộ Xây dựng, Bộ Quốc phòng): Cập nhật quy chuẩn kỹ thuật quốc gia về bảo vệ chống ăn mòn cho công trình ven biển và hải đảo.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc mở rộng Lý thuyết màng thụ động anốt kết hợp với Cơ chế hình thành pha khoáng xi măng. Luận án chứng minh natri silicat ($Na_2SiO_3$) hoạt động theo cơ chế lai hóa kép: vừa hình thành màng thụ động hóa học $Fe_2O_3 \cdot nSiO_2$ tại bề mặt tiếp xúc thép, vừa tham gia phản ứng pozzolanic với $Ca(OH)_2$ tự do để tạo gel C-S-H thứ cấp bít kín cấu trúc vi mao quản bê tông, khắc phục triệt để nhược điểm gây ăn mòn lỗ nguy hiểm của các chất ức chế anốt nitrit truyền thống.

2. Điểm đổi mới trong phương pháp luận so với các nghiên cứu tiền nhiệm quốc tế là gì? Trả lời: So với các nghiên cứu của Büchler et al. (1996) hay Bolzoni et al. (2014) vốn chủ yếu dựa vào mô phỏng phòng thí nghiệm hoặc buồng phun sương muối nhân tạo ngắn hạn, luận án đã thiết lập quy trình kiểm chứng chéo 3 tầng: từ dung dịch chiết "nước biển – xi măng", đến mẫu bê tông ngâm phòng thí nghiệm, và đối chứng thực địa 36 tháng liên tục ở 2 độ sâu ngâm nước biển (0,5 m và 1,0 m) cùng vùng khí quyển biển tại Trạm thử nghiệm Đầm Bấy (Nha Trang).

3. Phát hiện bất ngờ nhất (counter-intuitive finding) từ dữ liệu thực nghiệm là gì? Trả lời: Đó là sự đảo ngược hoàn toàn trật tự hiệu quả ức chế ($Z$). Trong pha lỏng dung dịch chiết, thiourê thể hiện hiệu quả ức chế cao nhất ($Z > 85%$) trong khi natri silicat thấp nhất ($Z \approx 50%$). Ngược lại, sau 36 tháng ngâm ngập thực tế trong bê tông dưới nước biển, thiourê suy giảm hiệu quả nghiêm trọng ($Z < 30%$) do hiện tượng phân hủy và rửa trôi trong cấu trúc xốp, còn natri silicat lại vươn lên dẫn đầu với hiệu quả bảo vệ bền vững nhất ($Z > 85%$).

4. Giao thức tái lập nghiên cứu (Replication protocol) có được cung cấp minh bạch không? Trả lời: Toàn bộ quy trình thực nghiệm được mô tả chi tiết: từ thành phần quang phổ thép Po và Vina (máy DIA2000SE), quy cách mẫu lập phương/trụ, tỷ lệ N/X, nồng độ phụ gia pha chế ($0,05% - 0,20%$ cho chất hóa học; $2,5% - 10%$ cho muội silic), thông số dung dịch chiết, cho đến tọa độ địa lý, độ mặn, nhiệt độ nước biển đo định kỳ lúc 10 giờ sáng hàng ngày tại Trạm Đầm Bấy – Nha Trang.

5. Luận án đã phác thảo chương trình nghiên cứu 10 năm tiếp theo như thế nào? Trả lời: Luận án định hướng chương trình 10 năm tập trung vào: (1) Phát triển phụ gia phức hợp kết hợp silicat – muội silic – sợi khoáng phân tán; (2) Công nghệ nano-silica kết hợp vi bọc giải phóng thông minh; (3) Giám sát điện hóa thông minh online bằng cảm biến nhúng không dây bên trong các công trình biển trọng điểm.

Kết luận

1. Xác lập toàn diện cơ chế động học điện hóa và hiệu quả ức chế ăn mòn của 4 hệ phụ gia ($Na_2SiO_3$, urê, thiourê, muội silic) trên hai mác thép xây dựng chủ lực Pomina và Vina Kyoei.
2. Phát hiện và chứng minh thực chứng quy luật chuyển dịch hiệu quả bảo vệ giữa môi trường dung dịch chiết đồng thể và môi trường bê tông thực tế dưới biển nhiệt đới sau 36 tháng thử nghiệm.
3. Xác định $Na_2SiO_3$ (hàm lượng $0,05% - 0,20%$) và muội silic ($5% - 10%$ thay thế xi măng) là hai giải pháp phụ gia tối ưu nhất, vừa duy trì điện thế thụ động ($E_{corr} > -150 \text{ mV SCE}$), giảm mật độ dòng $i_{corr}$, vừa bảo tồn toàn vẹn cơ tính chịu lực của cốt thép và tăng cường độ chịu nén của bê tông.
4. Xây dựng thành công bộ dữ liệu thực địa 3 năm tại Trạm biển Đầm Bấy – Nha Trang, cung cấp luận cứ khoa học tin cậy cho việc biên soạn tiêu chuẩn vật liệu xây dựng công trình biển nhiệt đới.
5. Mở ra hướng nghiên cứu đột phá về vật liệu phụ gia xanh, chi phí thấp, thân thiện môi trường, phục vụ trực tiếp chiến lược phát triển kinh tế biển bền vững và củng cố thế trận an ninh quốc phòng biển đảo Việt Nam.
