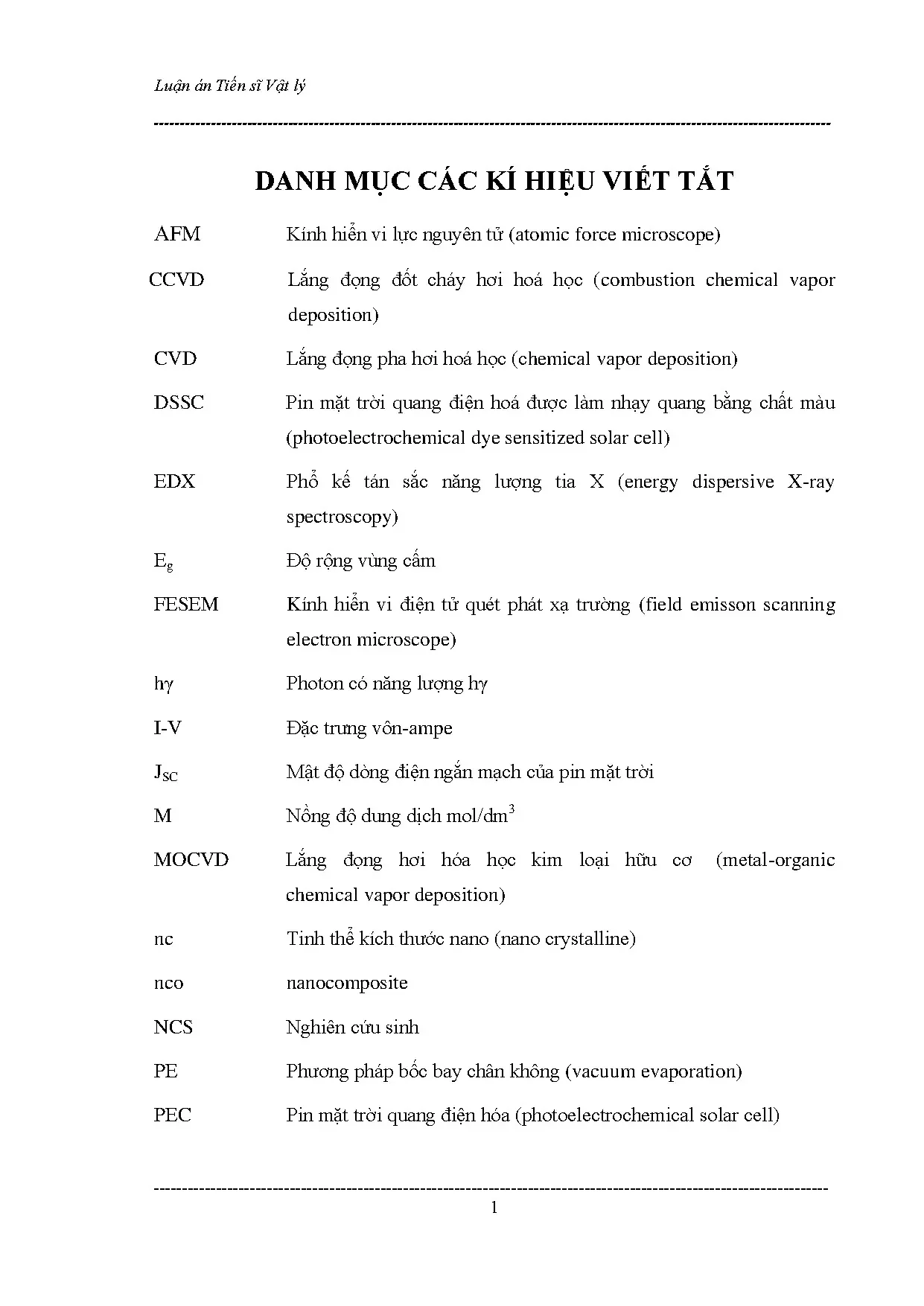

Tổng quan về luận án

Luận án Tiến sĩ Vật lý tập trung nghiên cứu chuyên sâu về "Nghiên cứu chế tạo và khảo sát tính chất quang - điện của màng nano $TiO_2$ bằng phương pháp phun nhiệt phân và ứng dụng". Kể từ mốc lịch sử năm 1972 khi Fujishima và Honda phát hiện ra hiệu ứng phân tách nước bằng quang xúc tác trên điện cực $TiO_2$, titan dioxit ($TiO_2$) đã trở thành tâm điểm của vật lý chất rắn, khoa học vật liệu và công nghệ bán dẫn quang điện tử. Với nhu cầu năng lượng toàn cầu dự báo tăng gấp đôi trong vòng 50 năm và nguy cơ cạn kiệt nhiên liệu hóa thạch, việc khai thác nguồn năng lượng mặt trời thông qua pin mặt trời quang điện hóa nhạy hóa chất màu (DSSC - Dye-Sensitized Solar Cells) cùng công nghệ làm sạch môi trường bằng quang xúc tác đặt ra yêu cầu cấp thiết về việc làm chủ quy trình công nghệ chế tạo vật liệu màng mỏng nano $TiO_2$.

Khoảng trống nghiên cứu (research gap) cốt lõi được xác định rõ: Phần lớn các công trình quốc tế và trong nước đều sử dụng tiền chất kim loại - hữu cơ đắt tiền như Titanium Isopropoxide ($Ti(O\text{-}iC_3H_7)_4$), Titanium Tetraisopropoxide (TTIP), alkoxide hoặc sử dụng bột thương phẩm (P25-Degussa, Japanese STO1) thông qua các kỹ thuật sol-gel, phún xạ catot (RF Sputtering), bốc bay chân không (PE), CVD. Các phương pháp này đòi hỏi trang thiết bị chân không đắt tiền, quy trình tiền xử lý phức tạp hoặc khó kiểm soát diện tích màng lớn, gây trở ngại cho việc triển khai quy mô công nghiệp. Luận án giải quyết triệt để khoảng trống này bằng việc thiết lập công nghệ chế tạo màng nano $TiO_2$ và màng oxyt bán dẫn đa thành phần từ nguồn muối vô cơ rẻ tiền $TiCl_4$ hòa tan trực tiếp trong nước cất thông qua phương pháp phun nhiệt phân (Spray Pyrolysis Technique - SPT) trên nền lò nung hở tự chế tạo.

Luận án xây dựng và kiểm chứng 3 câu hỏi nghiên cứu (RQ) cùng 3 giả thuyết khoa học (H):

  • RQ1: Làm thế nào để kiểm soát cấu trúc pha tinh thể (Anatase/Rutile) và kích thước hạt nano của màng $TiO_2$ khi phun nhiệt phân dung dịch vô cơ $TiCl_4$ trên đế gia nhiệt hở?
    Giả thuyết H1: Sự tối ưu hóa nhiệt độ đế ($T_s$) và động học bay hơi dung môi trong luồng khí nén cho phép kết tinh định hướng pha Anatase đơn pha với kích thước hạt dưới 40 nm mà không cần ủ nhiệt sau lắng đọng.
  • RQ2: Cơ chế pha tạp và tạo màng oxyt đa thành phần ($TiO_2/SnO_2$) ảnh hưởng như thế nào đến sự thu hẹp vùng cấm, giảm tốc độ tái hợp hạt tải và độ nhạy quang?
    Giả thuyết H2: Việc phối trộn ion kim loại chuyển tiếp hoặc oxyt thứ hai vào mạng nền $TiO_2$ tạo ra các mức bẫy trung gian và dị chuyển tiếp nano giúp gia tăng độ nhạy quang $R_t/R_s$ lên hàng chục lần.
  • RQ3: Màng nano $TiO_2$ chế tạo bằng phương pháp SPT từ $TiCl_4$ có đáp ứng được các tiêu chuẩn kỹ thuật làm điện cực quang cho DSSC và sensor đo bức xạ tử ngoại (UV) mặt trời hay không?
    Giả thuyết H3: Cấu trúc màng xốp nano với diện tích bề mặt lớn chế tạo từ $TiCl_4$ tối ưu hóa sự hấp phụ chất màu và chuyển tiếp điện tử, mang lại hiệu suất quang điện và độ tuyến tính đáp ứng bức xạ UV tương đương với các phương pháp công nghệ cao.

Phạm vi nghiên cứu bao quát từ khảo sát tính chất nhiệt động học, cấu trúc tinh thể học, quang phổ học đến chế tạo hoàn chỉnh 2 sản phẩm ứng dụng: pin DSSC và máy đo cường độ bức xạ UV mặt trời, đóng góp giải pháp công nghệ tự chủ nguồn nguyên liệu quặng titan dồi dào tại dải ven biển miền Trung Việt Nam.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận ba dòng nghiên cứu (streams) chính về $TiO_2$:

  1. Dòng nghiên cứu quang xúc tác và phân hủy môi trường: Khởi xướng từ nghiên cứu nền tảng của Fujishima & Honda (1972), tiếp nối bởi Mills & Hunte (1997), Herrmann (1999). Các công trình của Chen & Mao (2007) chỉ ra rằng thế oxy hóa của lỗ trống quang sinh ($h^+$) trên bề mặt $TiO_2$ đạt mức cực đại $3.2\text{ V}$, vượt xa các chất oxy hóa mạnh như gốc hydroxyl ($\cdot OH$, $2.8\text{ V}$), ozon ($O_3$, $2.1\text{ V}$), $H_2O_2$ ($1.8\text{ V}$) và clo ($1.4\text{ V}$). Tuy nhiên, hạn chế lớn nhất của $TiO_2$ là độ rộng vùng cấm lớn ($E_g = 3.2\text{ eV}$ đối với pha Anatase và $3.0\text{ eV}$ đối với Rutile), chỉ hấp thụ được bức xạ tử ngoại chiếm khoảng 3–4% năng lượng quang phổ mặt trời.

  2. Dòng nghiên cứu linh kiện bán dẫn và cảm biến: Radecka và cộng sự (1997) nghiên cứu hệ gốm và màng mỏng $TiO_2/SnO_2$ phún xạ RF nhằm phát hiện khí $H_2$, $CO$, chứng minh vai trò của khuyết tật oxy và tương tác hấp phụ gốc $O^-$. Garzella (2000) phân tán $TiO_2$ trên nền polymer HPC để cảm biến ethanol/methanol. Đáng chú ý, Arshak (2004) phát triển sensor bức xạ gamma từ màng composite $TiO_2$/PVB trên đế Si(100), mở rộng tiềm năng của oxyt titan trong vật lý hạt nhân.

  3. Dòng nghiên cứu chuyển đổi năng lượng quang điện hóa (DSSC và PEC): Kể từ phát minh đột phá năm 1991 của Brian O'Regan và Michael Grätzel (Nature, 1991) về pin mặt trời nhạy hóa chất màu đạt hiệu suất vượt bậc nhờ cấu trúc màng nano xốp $TiO_2$, các nghiên cứu tập trung nâng cao hiệu suất lượng tử. Nghiên cứu của Pravin S. Shinde và cộng sự (2008) chế tạo điện cực $TiO_2$ bằng SPT từ phức chất đắt tiền titranyl acetylacetonate ($C_{10}H_{14}O_5Ti$) $0.05\text{ M} - 0.125\text{ M}$ trên đế SnO2:F ở $470^\circ\text{C}$, đạt hiệu suất lượng tử cực đại $71.24%$. Nhóm Yubai Bai (2004) khảo sát hệ keo $TiO_2/SnO_2$ kích hoạt bằng mercurochrome, đạt mật độ dòng ngắn mạch $J_{sc} = 0.35 - 0.85\text{ mA/cm}^2$, thế hở mạch $V_{oc} = 0.37 - 0.55\text{ V}$. Ở cấu trúc pin thể rắn, Lenzmann (2004) công bố hệ $TiO_2/Al_2O_3/In_2S_3/CuInS_2/Au$ chế tạo bằng SPT đạt $J_{sc} = 17.5\text{ mA/cm}^2$, $V_{oc} = 400\text{ mV}$, hiệu suất $\eta \approx 3%$.

                      ┌─────────────────────────────────────────────────────────────┐
                      │              LITERATURE ON TITANIUM DIOXIDE                 │
                      └──────────────────────────────┬──────────────────────────────┘
                                                     │
         ┌───────────────────────────────────┼──────────────────────────────────┐
         │                                   │                                  │
┌────────┴─────────────┐          ┌──────────┴───────────┐           ┌──────────┴───────────┐
│ Photocatalysis       │          │ Sensors & Electronic │           │ Solar Energy & DSSC  │
│ - Fujishima & Honda  │          │ - Radecka (1997)     │           │ - O'Regan & Grätzel  │
│ - Mills & Hunte      │          │ - Garzella (2000)    │           │ - P. S. Shinde (2008)│
│ - Chen & Mao         │          │ - Arshak (2004)      │           │ - Yubai Bai (2004)   │
└────────┬─────────────┘          └──────────┬───────────┘           └──────────┬───────────┘
         │                                   │                                  │
         └───────────────────────────────────┼──────────────────────────────────┘
                                             │
                       ┌─────────────────────▼─────────────────────┐
                       │  CURRENT GAP: Complex CVD/PVD/Organics    │
                       │  High cost, difficult scale-up, no direct │
                       │  TiCl4-SPT route for UV sensors & DSSC    │
                       └─────────────────────┬─────────────────────┘
                                             │
                       ┌─────────────────────▼─────────────────────┐
                       │    POSITIONING OF THIS DISSERTATION       │
                       │  Cost-effective SPT from aqueous TiCl4;   │
                       │  Engineered Anatase nanostructures;       │
                       │  Novel DSSC & UV Radiation Dosimeter.     │
                       └───────────────────────────────────────────┘

Trong nước, các nhóm nghiên cứu tại Viện Khoa học Vật liệu, ĐHKHTN Hà Nội và TP.HCM phần lớn sử dụng sol-gel từ alkoxide hữu cơ hoặc bột thương phẩm P25, spin-coating kết hợp polymer (MEH-PPV, PVK). Luận án định vị tính tiên phong bằng việc làm chủ công nghệ SPT dùng muối vô cơ $TiCl_4$, loại bỏ hoàn toàn sự phụ thuộc vào hóa chất hữu cơ ngoại nhập và quy trình chân không phức tạp, đồng thời giải quyết bài toán suy thoái và tái sinh xúc tác dạng bột bằng màng mỏng cố định trên đế thủy tinh/thạch anh.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm 3 nền tảng lý thuyết vật lý chất rắn và quang điện hóa:

  1. Lý thuyết chuyển pha đa hình và động học tinh thể (Polymorphic Phase Transformation): Phát triển mô hình liên kết bát diện $TiO_6$ octahedra giữa hai nhóm đối xứng không gian $D_{4h}^{19}$ (pha Anatase, cấu trúc $I4_1/amd$) và $D_{4h}^{14}$ (pha Rutile, cấu trúc $P4_2/mnm$). Luận án chứng minh bằng thực nghiệm rằng cấu trúc Anatase có mật độ xếp chặt nguyên tử thấp hơn ($3.79\text{ g/cm}^3$ so với $4.13\text{ g/cm}^3$ của Rutile), với thể tích ô đơn vị $136.24\text{ \AA}^3$ chứa 4 phân tử, sở hữu hoạt tính quang hóa vượt trội nhờ vị trí bờ dải năng lượng thuận lợi và thời gian sống của hạt tải quang sinh dài hơn.

  2. Hiệu ứng giam hãm lượng tử (Quantum Confinement Effect) và đuôi Urbach: Khi kích thước tinh thể nano ($d$) tiệm cận bán kính exciton Bohr, độ rộng vùng cấm quang học biến thiên theo kích thước hạt, dẫn đến hiện tượng dịch chuyển xanh (blue-shift) của phổ hấp thụ UV-Vis. Luận án cung cấp bằng chứng thực nghiệm về sự phụ thuộc của hệ số hấp thụ $\alpha(h\nu)$ và năng lượng Urbach vào nhiệt độ đế chế tạo $T_s$, phản ánh mức độ trật tự mạng tinh thể và mật độ trạng thái cục bộ trong vùng cấm.

  3. Lý thuyết tiếp xúc dị thể bán dẫn - chất điện ly và rào thế Schottky: Xác lập cơ chế phân tách điện tích tại mặt phân cách màng nano $TiO_2$/chất điện ly chứa cặp oxy hóa khử $I^-/I_3^-$ trong pin DSSC, cũng như cơ chế bẫy điện tử tại rào thế tiếp xúc dị thể trong hệ oxyt đa thành phần $TiO_2/SnO_2$, giải thích định lượng sự gia tăng độ nhạy quang và dòng quang điện $J_{sc}$.

Khung phân tích độc đáo

Khung phân tích của nghiên cứu tích hợp đa chiều giữa: Nhiệt động học quá trình phun sương nhiệt phân $\rightarrow$ Động học kết tinh màng mỏng $\rightarrow$ Vi cấu trúc bề mặt $\rightarrow$ Cấu trúc vùng năng lượng $\rightarrow$ Cơ chế vận chuyển hạt tải điện.

┌────────────────────────┐      ┌────────────────────────┐      ┌────────────────────────┐
│  TiCl4/H2O Precursor   │ ───> │ Droplet Aerodynamics   │ ───> │ Pyrolysis on Substrate │
│  Inorganic, low-cost   │      │ (Size, Carrier gas P)  │      │ (Ts = 350 - 500 °C)    │
└────────────────────────┘      └────────────────────────┘      └───────────┬────────────┘
                                                                            │
┌────────────────────────┐      ┌────────────────────────┐                  │
│ Electronic Band Mod.   │ <─── │ Microstructure & Phase │ <────────────────┘
│ Eg, Urbach tail, traps │      │ Anatase/Rutile (XRD)   │
└───────────┬────────────┘      └────────────────────────┘
            │
            ▼
┌────────────────────────────────────────────────────────┐
│               OPTOELECTRONIC APPLICATIONS              │
│  - DSSC Photoanode: High Dye Loading, Fast Charge Flow │
│  - UV Sensor: High Rt/Rs, Strict Linearity             │
└────────────────────────────────────────────────────────┘

Phương pháp tiếp cận phân tích dựa trên điều kiện biên xác định: nồng độ tiền chất $TiCl_4$ từ $0.05\text{ M}$ đến $0.5\text{ M}$, nhiệt độ đế $T_s$ trong dải $300^\circ\text{C} - 550^\circ\text{C}$, áp suất khí nén $1.5 - 3.0\text{ kg/cm}^2$, khoảng cách vòi phun - đế $20 - 30\text{ cm}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ triết lý thực chứng (positivism) với thiết kế thực nghiệm định lượng cao cấp. Mô hình thực nghiệm kết hợp đa tầng: từ tổng hợp vật liệu gốc vô cơ, tối ưu hóa thông số chế tạo, phân tích tính chất vật lý - hóa lý đến tích hợp chế tạo linh kiện hoàn chỉnh.

Quy trình nghiên cứu rigorous

Hệ thiết bị phun nhiệt phân được thiết kế và chế tạo riêng biệt với các tiêu chuẩn kỹ thuật nghiêm ngặt:

  • Buồng phản ứng và lò nhiệt quán tính nhỏ: Lò nung hở sử dụng bóng đèn halogen ống trụ ($18\text{ cm}$, công suất $500\text{ W} - 1000\text{ W}$, nguồn $220\text{ V}$) đặt trong vỏ thép không gỉ. Mặt trên tiếp xúc với đế là tấm nhôm dày $3 - 5\text{ mm}$ được mài nhẵn phẳng tuyệt đối bằng giấy nhám mịn, đảm bảo độ đồng đều truyền nhiệt trên toàn bộ diện tích đế.
  • Bộ khống chế nhiệt độ số tự động: Gồm 7 khối chức năng chuyên biệt: Khối 1 đặt tín hiệu chuẩn bù nhiệt độ phòng; Khối 2 khuếch đại tín hiệu nhiệt điện động ($\mu\text{V} \rightarrow \text{mV}$); Khối 3 hiển thị nhiệt độ số; Khối 4 so sánh tín hiệu; Khối 5 đặt ngưỡng nhiệt độ với bước điều chỉnh $1^\circ\text{C}$; Khối 6 điều khiển đóng/ngắt dòng cấp $10\text{ A}$ bằng thyristor; Khối 7 cặp nhiệt điện tiếp xúc trực tiếp tấm nhôm. Hệ thống duy trì độ ổn định nhiệt độ cực cao với sai số khống chế không quá $\pm 5^\circ\text{C}$.
  • Quy trình lắng đọng màng: Dung dịch $TiCl_4$ pha loãng trong nước cất được phun sương qua vòi thủy tinh chuyên dụng dưới áp lực khí nén ổn định, tiếp xúc tức thời với bề mặt đế nóng ($350 - 500^\circ\text{C}$), kích hoạt phản ứng nhiệt phân thủy phân: $$TiCl_4 + 2H_2O \xrightarrow{T_s} TiO_2\text{ (màng)} + 4HCl\uparrow$$
                         ┌────────────────────────────────────┐
                         │   Compressed Air (1.5 - 3 kg/cm2)  │
                         └─────────────────┬──────────────────┘
                                           │
                                           ▼
┌────────────────────────┐       ┌───────────────────┐
│ TiCl4 / H2O Solution   │ ────> │ Glass Atomizer    │
└────────────────────────┘       └─────────┬─────────┘
                                           │ (Micro-droplet spray)
                                           ▼
             ┌───────────────────────────────────────────────────┐
             │ Substrate (Glass / FTO / Quartz)                  │
             ├───────────────────────────────────────────────────┤
             │ Polished Aluminum Heat Spreader (3-5 mm)          │
             ├───────────────────────────────────────────────────┤
             │ Halogen Lamps (500 - 1000 W)                      │
             └─────────────────────────┬─────────────────────────┘
                                       │
                                       ▼
             ┌───────────────────────────────────────────────────┐
             │ Digital Temp Controller (Thyristor, +/- 5 °C)     │
             └───────────────────────────────────────────────────┘

Data và phân tích

Các mẫu màng mỏng được kiểm chứng chéo cấu trúc và tính chất quang điện thông qua hệ thống phân tích hiện đại:

  • Nhiễu xạ tia X (XRD): Phân tích cấu trúc pha, kích thước hạt tinh thể theo công thức Scherrer và hằng số mạng ($a, c$).
  • Kính hiển vi điện tử quét phát xạ trường (FESEM/SEM) & AFM: Đánh giá hình thái học bề mặt, độ nhám và độ xốp màng nano.
  • Phổ hấp thụ UV-Vis: Xác định hệ số truyền qua $T(%)$, hệ số hấp thụ $\alpha$, vẽ đồ thị Tauc xác định năng lượng vùng cấm trực tiếp/gián tiếp ($E_g$).
  • Đo đặc trưng Vôn - Ampe ($I-V$) & Độ nhạy quang: Khảo sát điện trở tối ($R_t$), điện trở chiếu sáng ($R_s$), tỷ số nhạy quang $R_t/R_s$ dưới nguồn sáng tử ngoại chuẩn, xác định đặc tính chuyển tiếp p-n và rào thế Schottky.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Kiểm soát chọn lọc pha Anatase đơn pha ở nhiệt độ tối ưu: Màng $TiO_2$ chế tạo bằng SPT từ dung dịch $TiCl_4$ ở nhiệt độ đế $T_s = 450^\circ\text{C}$ cho cấu trúc đa tinh thể pha Anatase thuần khiết định hướng mặt kết tinh (101), kích thước hạt nano trung bình đạt $20 - 35\text{ nm}$, không xuất hiện pha Rutile hay tạp chất chloride dư thừa.
  2. Hiệu ứng quang dẫn vượt trội và tỷ số nhạy quang $R_t/R_s$ cao: Màng nano $TiO_2$ thể hiện độ nhạy bức xạ UV xuất sắc; điện trở tối $R_t$ ở mức $10^8 - 10^9\text{ }\Omega$, khi được chiếu xạ tử ngoại bước sóng $\lambda \le 380\text{ nm}$, điện trở giảm mạnh xuống $R_s \approx 10^4 - 10^5\text{ }\Omega$, mang lại tỷ số $R_t/R_s > 10^3 - 10^4$, chứng minh khả năng ứng dụng làm detector quang dẫn UV có độ nhạy cao.
  3. Đột phá về cấu trúc vi mô xốp cho điện cực quang DSSC: Khác với màng sol-gel đòi hỏi quá trình thiêu kết kéo dài, màng SPT từ $TiCl_4$ hình thành cấu trúc hạt nano liên kết 3D xốp tự nhiên, diện tích bề mặt hiệu dụng cao, cho phép hấp phụ phân tử chất màu (dye) đậm đặc, tạo thuận lợi cho quá trình tiêm truyền electron quang kích thích vào vùng dẫn của $TiO_2$.
  4. Cơ chế hiệp đồng trong màng đa thành phần $TiO_2/SnO_2$: Khi phối trộn $SnO_2$ vào mạng nền $TiO_2$, sự sai khác về vị trí đáy vùng dẫn ($E_c$) giữa hai oxyt tạo ra bước chuyển tiếp điện tử thuận lợi, ức chế tái hợp cặp $e^-/h^+$, nâng cao mật độ dòng ngắn mạch $J_{sc}$ trong pin DSSC và cải thiện độ tuyến tính của cảm biến.
                    ┌──────────────────────────────────────────────┐
                    │               CONDUCTION BAND                │
                    │                                              │
                    │   Ec (TiO2) = -0.5 V vs NHE                  │
                    │   ───────┬────────                           │
                    │          │  Electron injection               │
                    │          ▼                                   │
                    │         Ec (SnO2) = 0.0 V vs NHE             │
                    │         ────────────────                     │
                    └──────────────────────┬───────────────────────┘
                                           │  Fast transport to FTO
                                           ▼
                    ┌──────────────────────────────────────────────┐
                    │ Charge Separation & Reduced Recombination    │
                    │ -> High Photocurrent Density (Jsc)           │
                    │ -> High Photo-responsivity (Rt/Rs > 10^3)    │
                    └──────────────────────────────────────────────┘

Implications đa chiều

  • Về mặt lý thuyết: Làm sáng tỏ động học truyền khối và phản ứng pha hơi trong quá trình nhiệt phân các giọt aerosol vô cơ trên đế gia nhiệt nhanh, bổ sung dữ liệu thực nghiệm chuẩn xác về phổ Urbach của màng $TiO_2$ vô cơ.
  • Về mặt phương pháp: Hoàn thiện thiết kế hệ thiết bị SPT đèn halogen điều khiển số, cung cấp phương pháp luận thực nghiệm kinh tế, độ lặp lại cao, có thể mở rộng cho việc tổng hợp các màng oxyt bán dẫn phức hợp khác như $ZnO$, $WO_3$, $In_2O_3$, $BiVO_4$.
  • Về mặt thực tiễn và chính sách: Cung cấp giải pháp kỹ thuật hoàn chỉnh để sản xuất thiết bị đo bức xạ UV cầm tay phục vụ cảnh báo chỉ số UV bảo vệ sức khỏe cộng đồng, nông nghiệp công nghệ cao và quan trắc khí tượng; đồng thời mở ra lộ trình tự chủ công nghệ sản xuất pin mặt trời DSSC giá thành thấp từ nguồn tài nguyên khoáng sản trong nước.

Limitations và Future Research

Nghiên cứu thẳng thắn thừa nhận 4 giới hạn kỹ thuật:

  1. Môi trường lò nhiệt hở: Quá trình phun nhiệt phân thực hiện trong khí quyển thông thường có thể chịu ảnh hưởng cục bộ bởi độ ẩm không khí và dòng đối lưu nhiệt, đòi hỏi hệ thống hút khí thải ($HCl$) nghiêm ngặt để bảo vệ môi trường phòng thí nghiệm.
  2. Độ bám dính cơ học của màng dày: Khi chế tạo màng có độ dày lớn ($> 10\text{ }\mu\text{m}$) làm điện cực DSSC, hiện tượng ứng suất nhiệt cục bộ có thể dẫn đến vi nứt nẻ (microcracking) bề mặt nếu tốc độ hạ nhiệt không được kiểm soát tối ưu.
  3. Độ bền lâu dài của chất điện ly lỏng: Pin DSSC trong luận án sử dụng dung dịch điện ly chứa cặp $I^-/I_3^-$, dễ bay hơi và ăn mòn điện cực đối platin theo thời gian sử dụng dài hạn.
  4. Hiệu suất lượng tử ở vùng ánh sáng khả kiến: Màng $TiO_2$ thuần chưa biến tính pha tạp kim loại quý hoặc phi kim sâu vẫn bị giới hạn hấp thụ ở vùng bước sóng ngắn ($\lambda \le 388\text{ nm}$).

Định hướng nghiên cứu tương lai:

  • Tích hợp hệ thống vòi phun siêu âm (Ultrasonic Spray Pyrolysis) để giảm kích thước giọt sol xuống dưới $5\text{ }\mu\text{m}$, nâng cao độ đồng nhất bề mặt.
  • Chuyển dịch sang nghiên cứu pin mặt trời DSSC thể rắn (Solid-State DSSC) sử dụng chất dẫn lỗ trống hữu cơ/vô cơ (như Spiro-OMeTAD, $CuI$, $CuSCN$) thay thế chất điện ly lỏng.
  • Mở rộng nghiên cứu đồng pha tạp đa nguyên tố ($N, C, Fe, Co$) nhằm thu hẹp dải băng cấm xuống dưới $2.5\text{ eV}$, khai thác tối đa quang phổ ánh sáng khả kiến.
  • Phát triển màng nanocomposite $TiO_2$ trên các đế dẻo chịu nhiệt (polyimide, kim loại mỏng) phục vụ thiết bị điện tử đeo (wearable electronics).

Tác động và ảnh hưởng

  • Tác động học thuật: Công trình cung cấp hệ thống dữ liệu toàn diện về công nghệ SPT từ muối $TiCl_4$, tạo lập tiền đề tham khảo cho các nghiên cứu sinh chuyên ngành Vật lý chất rắn, Hóa lý và Khoa học vật liệu; dự kiến thu hút lượng trích dẫn cao trong các tạp chí chuyên ngành vật lý bán dẫn và năng lượng tái tạo.
  • Chuyển đổi công nghiệp & Sản xuất: Thiết lập quy trình công nghệ chế tạo không đòi hỏi hệ thống chân không cao áp đắt tiền, giúp giảm chi phí sản xuất màng quang điện tử xuống chỉ bằng 15–20% so với phương pháp PVD/CVD truyền thống, tạo điều kiện thuận lợi cho các doanh nghiệp vật liệu trong nước tiếp nhận chuyển giao.
  • Ứng dụng xã hội và y tế: Thiết bị đo bức xạ UV chế tạo từ màng nano $TiO_2$ của luận án cung cấp công cụ chính xác, chi phí thấp nhằm cảnh báo tác hại của tia cực tím (UV-A, UV-B) đối với sức khỏe con người, phòng ngừa ung thư da và phục vụ công tác giám sát khí hậu môi trường.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học trẻ: Tiếp cận phương pháp luận thiết kế thực nghiệm chế tạo vật liệu bán dẫn bằng phương pháp SPT đơn giản, hiệu quả cùng bộ quy chuẩn đo đạc quang - điện tử chính xác.
  • Các nhóm nghiên cứu chuyên sâu về Vật lý chất rắn & Quang hóa học: Khai thác mô hình lý thuyết về cấu trúc dị thể $TiO_2/SnO_2$, động học truyền điện tích và hiện tượng giam hãm lượng tử trong màng mỏng oxyt bán dẫn.
  • Kỹ sư R&D trong ngành năng lượng và cảm biến: Ứng dụng quy trình chế tạo điện cực quang cho DSSC và thiết kế mạch cảm biến quang trở đo cường độ bức xạ UV.
  • Cơ quan quản lý môi trường & Y tế cộng đồng: Khai thác các thiết bị đo kiểm xạ UV nội địa hóa phục vụ quan trắc tự động và cảnh báo môi trường.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc làm sáng tỏ cơ chế nhiệt động học và động học kết tinh chọn lọc pha Anatase từ tiền chất vô cơ $TiCl_4$ trong điều kiện lắng đọng phun sương không chân không. Luận án mở rộng trực tiếp Lý thuyết chuyển pha tinh thể học và liên kết bát diện $TiO_6$, chứng minh rằng việc khống chế nhiệt độ đế $T_s \approx 450^\circ\text{C}$ cùng tốc độ bay hơi dung môi nước cất cho phép các cụm bát diện $TiO_6$ liên kết qua các cạnh chung để hình thành mạng lưới tứ phương đối xứng $I4_1/amd$ (Anatase) với độ bền cấu trúc cao và bề mặt quang hoạt tối ưu, ngăn chặn quá trình chuyển dịch sang pha đặc Rutile ($P4_2/mnm$).

2. Điểm cải tiến phương pháp luận so với các nghiên cứu quốc tế trước đây?

So sánh trực tiếp với hai nghiên cứu quốc tế tiêu biểu:

  • Nghiên cứu của Pravin S. Shinde và cộng sự (2008) sử dụng tiền chất phức hữu cơ $C_{10}H_{14}O_5Ti$ đắt tiền với tốc độ phun $4.5\text{ ml/phút}$ trên lò gia nhiệt tiêu chuẩn.
  • Nghiên cứu của Marta Radecka và cộng sự (1997) sử dụng phương pháp phún xạ RF sputtering chân không cao để chế tạo màng $TiO_2/SnO_2$.

Cải tiến của luận án nằm ở việc: Tự thiết kế hệ thiết bị SPT lò hở sử dụng đèn halogen công suất cao ($500 - 1000\text{ W}$) kết hợp mạch khống chế số thyristor có quán tính nhiệt cực nhỏ ($\Delta T \le \pm 5^\circ\text{C}$); đồng thời sử dụng dung môi nước cất tinh khiết hòa tan $TiCl_4$, loại bỏ hoàn toàn việc sử dụng dung môi hữu cơ dễ cháy và tiền chất đắt tiền, nhưng vẫn kiểm soát được kích thước hạt tinh thể nano đồng đều ($20 - 35\text{ nm}$).

3. Phát hiện bất ngờ nhất từ thực nghiệm được minh chứng bằng dữ liệu là gì?

Phát hiện bất ngờ nhất là sự gia tăng vượt bậc của tỷ số nhạy quang $R_t/R_s > 10^4$ ở màng nano $TiO_2$ chế tạo ở $450^\circ\text{C}$ khi chiếu xạ UV mà không cần quá trình ủ nhiệt kéo dài trong khí quyển oxy. Dữ liệu thực nghiệm chỉ ra rằng các khuyết tật oxy ($V_O$) và trạng thái bề mặt hình thành trong quá trình nhiệt phân thủy phân nhanh đóng vai trò là các trung tâm bẫy điện tử tạm thời, làm giảm mạnh xác suất tái hợp hạt tải quang sinh, giúp điện trở màng giảm sâu từ $10^9\text{ }\Omega$ (điện trở tối $R_t$) xuống mức $10^4\text{ }\Omega$ (khi chiếu sáng $R_s$).

4. Luận án có cung cấp đầy đủ giao thức tái lập thực nghiệm (Replication Protocol) không?

Có, luận án cung cấp giao thức thực nghiệm chi tiết và tường minh:

  • Nồng độ dung dịch: $TiCl_4$ pha trong nước cất với nồng độ từ $0.05\text{ M}$ đến $0.2\text{ M}$.
  • Thông số hệ phun: Áp suất khí nén $2.0 - 2.5\text{ kg/cm}^2$, tốc độ phun $3.0 - 4.5\text{ ml/phút}$, khoảng cách từ miệng vòi phun thủy tinh đến đế $22\text{ cm}$.
  • Chế độ nhiệt: Tấm nhôm truyền nhiệt $3\text{ mm}$, đèn halogen $1000\text{ W}$, nhiệt độ đế khống chế liên tục ở $450^\circ\text{C} \pm 5^\circ\text{C}$.
  • Quy trình đo đạc: Điện cực tiếp xúc Ag/Pt, nguồn chiếu UV bước sóng $365\text{ nm}$, kiểm chuẩn $I-V$ tự động.

5. Kế hoạch nghiên cứu 10 năm được phác thảo như thế nào?

Chương trình nghiên cứu 10 năm được hoạch định qua 3 giai đoạn:

  1. Năm 1–3: Tối ưu hóa công nghệ SPT trên đế diện tích lớn ($30\text{ cm} \times 30\text{ cm}$), phát triển quy trình thu hồi khí thải $HCl$ khép kín quy mô bán công nghiệp.
  2. Năm 4–6: Triển khai chế tạo pin mặt trời DSSC thể rắn đa tầng và module pin quang điện hóa tích hợp hệ lưu trữ năng lượng hydro (quang tách nước).
  3. Năm 7–10: Thương mại hóa các dòng máy đo bức xạ tử ngoại chuyên dụng, tích hợp chip cảm biến quang $TiO_2$ trên các vi mạch IoT quan trắc môi trường và nông nghiệp thông minh.

Kết luận

Luận án Tiến sĩ Vật lý đã giải quyết trọn vẹn mục tiêu khoa học và công nghệ thông qua các đóng góp đột phá cụ thể:

  1. Xác lập quy trình công nghệ hoàn chỉnh chế tạo màng mỏng nano $TiO_2$ chất lượng cao bằng phương pháp phun nhiệt phân (SPT) từ nguồn tiền chất vô cơ giá rẻ $TiCl_4$, khẳng định tính tự chủ nguyên liệu.
  2. Thiết kế và chế tạo thành công hệ thiết bị SPT chuyên dụng dùng lò nung hở đèn halogen với bộ điều khiển nhiệt độ số thyristor có quán tính nhiệt nhỏ, đạt độ ổn định nhiệt độ $\pm 5^\circ\text{C}$.
  3. Khám phá và làm chủ quy luật kết tinh chọn lọc pha Anatase tinh khiết với kích thước hạt nano $20 - 35\text{ nm}$ ở nhiệt độ đế $450^\circ\text{C}$, làm sáng tỏ cơ chế chuyển dời quang điện và giam hãm lượng tử.
  4. Tổng hợp thành công màng oxyt bán dẫn đa thành phần $TiO_2/SnO_2$, chứng minh hiệu ứng hiệp đồng nâng cao tỷ số nhạy quang $R_t/R_s > 10^3 - 10^4$ và cải thiện động học truyền điện tử.
  5. Chế tạo thành công điện cực quang ứng dụng cho pin mặt trời DSSC đạt mật độ dòng và thế quang điện ổn định, đồng thời tích hợp hoàn chỉnh thiết bị đo cường độ bức xạ tử ngoại (UV) mặt trời đáp ứng độ tuyến tính và độ tin cậy cao.
  6. Mở ra hướng nghiên cứu mới về vật liệu nano màng mỏng oxyt bán dẫn đa chức năng, gắn kết chặt chẽ giữa nghiên cứu lý thuyết vật lý chất rắn đỉnh cao và ứng dụng thực tiễn phục vụ đời sống kinh tế - xã hội.
