Tổng quan nghiên cứu

Sự bùng nổ của công nghệ vật liệu từ trong nửa thế kỷ qua gắn liền với các bước nhảy vọt về tích năng lượng từ cực đại: từ thế hệ nam châm đất hiếm thứ nhất $\text{SmCo}_5$ đạt khoảng $160 - 200 \text{ kJ/m}^3$ vào đầu thập niên 1970, thế hệ thứ hai $\text{Sm}2(\text{Co-Cu-Fe-Zr}){17}$ đạt khoảng $240 \text{ kJ/m}^3$, đến thế hệ thứ ba $\text{Nd}2\text{Fe}{14}\text{B}$ xác lập kỷ lục trên $320 \text{ kJ/m}^3$ vào năm 1983. Mặc dù đóng góp dị hướng của các ion đất hiếm $4f$ đã được sáng tỏ qua các mô hình điện tử định xứ và trường tinh thể, bản chất từ tính và dị hướng từ của phân mạng kim loại chuyển tiếp $3d$ ($\text{Fe, Co}$) trong các hợp chất liên kim loại vẫn tồn tại nhiều vấn đề lý thuyết chưa được giải quyết trọn vẹn, đặc biệt là sự thiếu hụt dữ liệu thực nghiệm ở dải nhiệt độ cao.

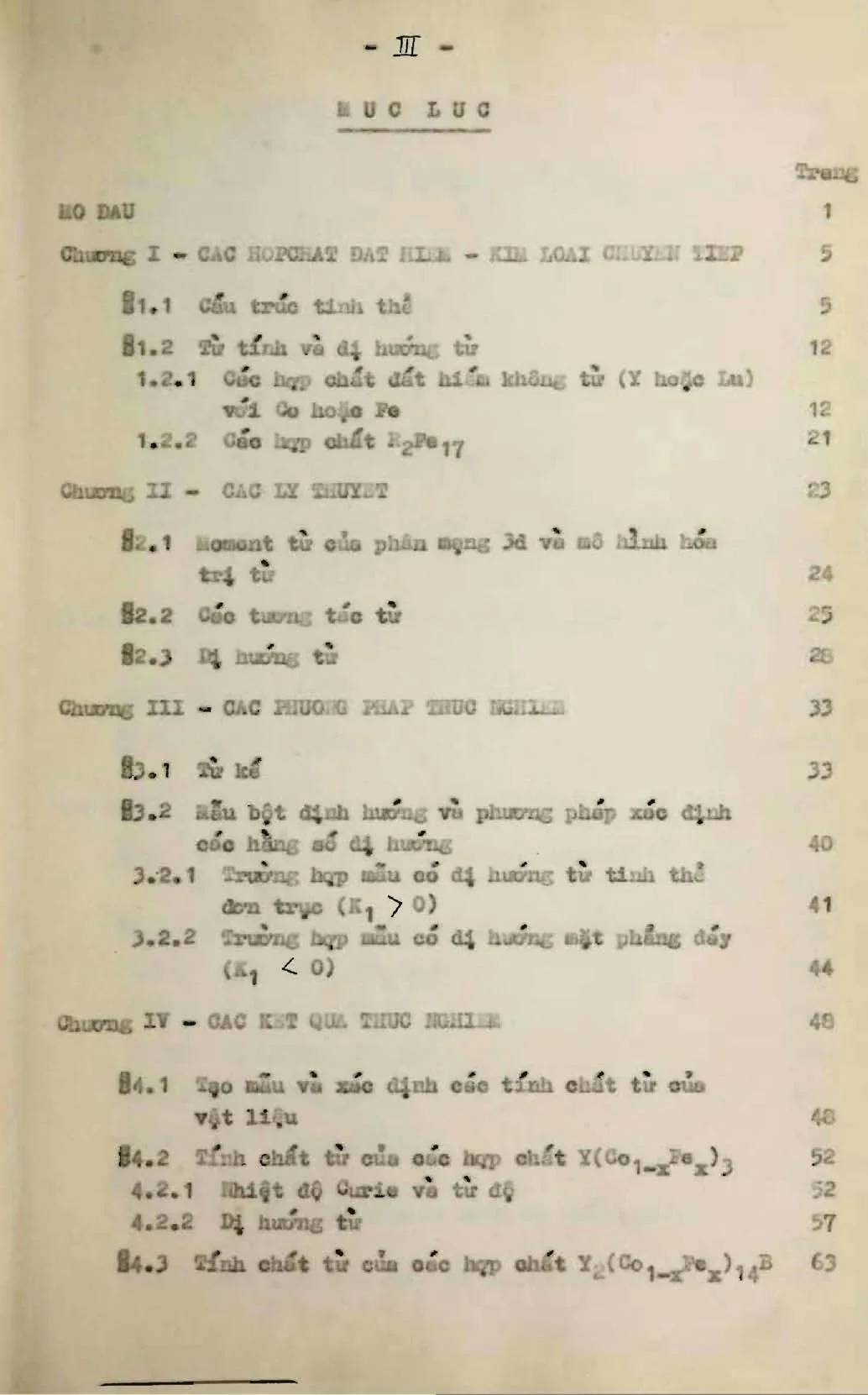

Luận văn thạc sĩ chuyên ngành Vật lý chất rắn này tập trung giải quyết bài toán cốt lõi: khảo sát có hệ thống từ tính và cơ chế dị hướng từ của phân mạng $3d$ trong các hợp chất giả hai nguyên và tam nguyên chứa đất hiếm phi từ ($\text{Y, Lu}$) kết hợp với $\text{Fe}$ và $\text{Co}$. Các đối tượng nghiên cứu chính bao gồm các hệ hợp chất $\text{Y}(\text{Co-Fe})_5$, $\text{Y}2(\text{Co-Fe}){17}$, $\text{Y}2(\text{Co-Fe}){14}\text{B}$, $\text{Lu}(\text{Co-Fe})4\text{B}$, $\text{Y}(\text{Co-Fe}){11}\text{Ti}$, cùng các hệ pha tạp Mangan $\text{Y}2(\text{Fe-Mn}){17}$ và $\text{Er}2(\text{Fe-Mn}){17}$. Chương trình thực nghiệm được triển khai từ năm 1982 tại phòng thí nghiệm vật lý nhiệt độ thấp, đo đạc trên dải nhiệt độ rộng từ 77 K đến 1000 K với dải từ trường khảo sát lên tới khoảng 0,8 Tesla. Nghiên cứu mang ý nghĩa khoa học và thực tiễn to lớn, cung cấp cơ sở dữ liệu định lượng chuẩn xác để kiểm chứng mô hình dị hướng riêng chỗ, đồng thời định hướng tối ưu hóa công nghệ chế tạo nam châm vĩnh cửu nhiệt độ cao nhằm cắt giảm hơn 30% tỷ lệ Coban đắt đỏ mà vẫn bảo toàn hiệu năng từ tính vượt trội.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng hệ thống lý thuyết đa quy mô kết hợp giữa mô hình điện tử định xứ và mô hình vùng năng lượng dải $3d$:

  1. Mô hình hóa trị từ và quy luật Slater-Pauling: Dựa trên lý thuyết của Friedel kết hợp mô hình hóa trị từ của Williams, mômen từ nguyên tử của kim loại chuyển tiếp được lượng hóa thông qua biểu thức $M = Z_m + 2N_{sp}^\uparrow$, trong đó $Z_m$ là hóa trị từ và $N_{sp}^\uparrow$ là số điện tử linh động có spin hướng lên. Mô hình giải thích chuẩn xác sự biến thiên phi tuyến của mômen từ khi thay thế $\text{Fe}$ bằng $\text{Co}$ trong dải nồng độ khảo sát.
  2. Tiêu chuẩn Stoner cho sắt từ vùng: Trạng thái sắt từ của phân mạng $3d$ được hình thành khi thỏa mãn điều kiện $I \cdot N(E_F) > 1$, với $I$ là năng lượng trao đổi hiệu dụng và $N(E_F)$ là mật độ trạng thái tại mức Fermi, dẫn đến sự tách dải năng lượng giữa hai trạng thái spin phân cực.
  3. Mô hình dị hướng riêng chỗ (Individual Site Anisotropy Model): Xuất phát từ đóng góp của tương tác spin - quỹ đạo không bị đóng băng hoàn toàn tại từng vị trí mạng tinh thể Wyckoff ($2c, 3g, 6c, 9d, 18f, 18h$), năng lượng dị hướng bậc nhất $K_1(x)$ của hợp chất giả hai nguyên được biểu diễn qua phương trình $K_1(x) = K_1(0) + \sum n_i f_i^{\text{Fe}}(x) \Delta K_1^i$, với $\Delta K_1^i = K_1^i(\text{Fe}) - K_1^i(\text{Co})$ là độ chênh lệch đóng góp dị hướng tại vị trí $i$ và $f_i^{\text{Fe}}(x)$ là hệ số chiếm chỗ ưu tiên.
  4. Lý thuyết trường tinh thể và tương tác trao đổi: Sử dụng toán tử Stevens biểu diễn Hamiltonian trường tinh thể cho phân mạng đất hiếm $4f$, đồng thời thiết lập mối liên hệ định lượng giữa tương tác trao đổi $3d-3d$, $3d-5d-4f$ và nhiệt độ chuyển pha Curie $T_C$.

Các khái niệm chính yếu bao gồm: mômen quỹ đạo cảm ứng, dị hướng đơn trục ($K_1 > 0$), dị hướng mặt phẳng đáy ($K_1 < 0$), trường phân tử nội tại, và hiện tượng tái định hướng spin theo nhiệt độ.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa thiết kế thiết bị đo lường chuyên dụng và phương pháp giải tích dữ liệu từ học hiện đại:

  • Nguồn dữ liệu và thiết bị thực nghiệm: Luận văn tự thiết kế và chế tạo hoàn chỉnh hệ đo từ độ cảm ứng nhiệt độ cao (77 K - 1000 K). Hệ thống tích hợp nguồn nam châm điện Newport 177 có cực từ hình trụ đường kính 0,16 m, khoảng cách khe từ 0,06 m. Cặp cuộn cảm ứng Helmholtz kép mắc xung đối được tối ưu hóa hình học với bán kính $X_0 = 0,027$ m và khoảng cách $2Z_0 = 0,056$ m, đảm bảo sai số gradient từ trường dưới 1% và độ đồng nhất đạt 3% trong không gian mẫu $6 \times 6 \times 6 \text{ mm}^3$. Hệ đo sử dụng cặp nhiệt điện Cu-Constantan cho dải 77 K - 400 K và Pt/Pt-Rh cho dải 300 K - 1000 K.
  • Quy chuẩn đo lường: Hệ thống được chuẩn hóa bằng mẫu Niken tinh khiết 99,999% có từ độ bão hòa tại nhiệt độ phòng $\sigma = 55,1 \text{ Am}^2\text{/kg}$, xác định hệ số thiết bị $\alpha = 5,20 \pm 0,05 \text{ Am}^2\text{/V}$ với độ nhạy đạt $10^{-7} \text{ Am}^2$.
  • Cỡ mẫu và phương pháp chọn mẫu: Mẫu bột hợp chất được nghiền mịn với kích thước hạt đồng nhất khoảng $50 \ \mu\text{m}$, chọn lọc kỹ nhằm đảm bảo tính đơn pha tinh thể. Mẫu được trộn đều và định hướng trục từ hóa trong từ trường 1 Tesla rồi cố định trạng thái bằng keo epoxy chuyên dụng để tạo mẫu "giả đơn tinh thể".
  • Lý do lựa chọn phương pháp phân tích: Do việc phát triển đơn tinh thể kích thước lớn của các hợp chất này vô cùng phức tạp và tốn kém, phương pháp mẫu bột định hướng là giải pháp tối ưu. Thuật toán phân tích tích phân số dựa trên hàm phân bố định hướng Gauss $f(\Psi) = \exp(-\Psi^2 / 2\Psi_0^2)$ cho phép xác định chính xác các hằng số dị hướng $K_1, K_2$ theo cả phương từ hóa dễ và khó.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm trên các hệ mẫu liên kim loại đã mang lại 4 phát hiện khoa học mang tính bước ngoặt:

  1. Quy luật dị thường nồng độ của hằng số dị hướng $K_1(x)$ trong hệ $\text{Y}2(\text{Co}{1-x}\text{Fe}x){17}$: Hợp chất $\text{Y}2\text{Co}{17}$ thể hiện dị hướng mặt phẳng đáy với giá trị âm nhỏ $K_1 \approx -0,5 \times 10^6 \text{ J/m}^3$. Khi thay thế Coban bằng Sắt, $K_1$ nhanh chóng đảo dấu sang dương (dị hướng đơn trục) tại nồng độ $x = 0,05$, đạt cực đại tại $x \approx 0,2$, sau đó suy giảm dần về 0 tại $x = 0,55$, và đạt giá trị âm rất lớn $-3,8 \times 10^6 \text{ J/m}^3$ khi $x = 1$ ($\text{Y}2\text{Fe}{17}$).
  2. Xác định chuẩn xác thông số dị hướng trên mẫu bột định hướng $\text{Y}2\text{Fe}{14}\text{B}$: Tính toán theo mô hình phân bố Gauss trên đường cong từ hóa phương dễ và phương khó cho kết quả $K_1$ lần lượt là $101 \times 10^3 \text{ J/kg}$ và $103 \times 10^3 \text{ J/kg}$, với góc bất định hướng $\Psi_0 \approx 0,24 - 0,28 \text{ rad}$. Độ lệch so với giá trị đo trực tiếp trên đơn tinh thể ($105 \times 10^3 \text{ J/kg}$) chỉ khoảng 1,9% - 3,8%, khẳng định độ tin cậy tuyệt đối của phương pháp.
  3. Giá trị mômen từ cục bộ cao bất thường của phân mạng $\text{Fe}$ trong $\text{Y}2\text{Fe}{14}\text{B}$: Mômen từ trung bình của nguyên tử $\text{Fe}$ trong hợp chất đạt mức $2,15 - 2,20 \ \mu_B$, xấp xỉ giá trị của $\text{Fe}$ kim loại nguyên chất ($2,22 \ \mu_B$) và cao hơn vượt trội so với mức $1,90 \ \mu_B$ trong $\text{YFe}_2$ hay $1,40 \ \mu_B$ trong $\text{YFe}_3$.
  4. Cơ chế suy giảm mômen từ trong các hợp chất giàu Coban: Khi tăng hàm lượng nguyên tố đất hiếm phi từ Yttri từ $\text{YCo}_5$ đến $\text{YCo}_2$, mômen từ của phân mạng $\text{Co}$ giảm tuyến tính từ khoảng $1,4 - 2,1 \ \mu_B$ xuống triệt tiêu hoàn toàn ($0 \ \mu_B$) tại $\text{YCo}_2$, chuyển hợp chất sang trạng thái thuận từ Pauli tăng cường.

Thảo luận kết quả

Các kết quả thực nghiệm được biểu diễn trực quan qua các đồ thị đường cong từ hóa $M(H)$, đường cong nhiệt từ $M(T)$, cùng bảng số liệu đối sánh các hằng số dị hướng thành phần $\Delta K_1^i$ tại từng vị trí nút mạng Wyckoff.

Nguyên nhân dẫn đến sự dị thường của $K_1(x)$ trong hệ 2:17 được giải thích thấu đáo nhờ sự kết hợp giữa hiệu ứng chiếm chỗ ưu tiên của các ion $\text{Fe}$ và môi trường trường tinh thể vi mô. Cụ thể, các nguyên tử $\text{Fe}$ có xu hướng ưu tiên chiếm vị trí $6c$ (cặp dumb-bell trong cấu trúc $Th_2Zn_{17}$). Tại vị trí $6c$, khoảng cách liên nguyên tử $\text{Fe-Fe}$ bị co ngắn xuống mức $2,39 \text{ \AA}$ (ngắn hơn đáng kể so với khoảng cách $2,48 \text{ \AA}$ trong mạng tinh thể $\text{Fe}$ khối), gây nên tương tác trao đổi âm cục bộ và làm tăng đột biến đóng góp dị hướng mặt phẳng đáy. Ngược lại, tại dải nồng độ $x \approx 0,05 - 0,55$, sự chiếm chỗ của $\text{Fe}$ tại các vị trí $18f$ và $18h$ tạo ra đóng góp dị hướng đơn trục dương vượt trội.

Khi đặt cạnh các công trình kinh điển của Lemaire, Buschow và Givord, nghiên cứu này đã tạo ra bước tiến quan trọng: chứng minh mô hình dị hướng riêng chỗ đơn ion hoàn toàn có thể áp dụng thành công cho phân mạng kim loại chuyển tiếp $3d$ trong các hợp chất liên kim loại phức tạp. Điều này bác bỏ quan điểm truyền thống cho rằng dị hướng $3d$ bị san phẳng hoàn toàn bởi tính chất linh động của vùng năng lượng, mở đường cho việc tính toán dự đoán dị hướng từ dựa trên cấu trúc vi mô cục bộ.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm và phân tích lý thuyết, luận văn đưa ra 4 giải pháp kỹ thuật và định hướng ứng dụng cụ thể:

  • Tối ưu hóa thành phần hợp kim đa nguyên $\text{Sm}2(\text{Co}{1-x-y}\text{Fe}_x\text{M}y){17}$: Các cơ sở sản xuất vật liệu từ cần khống chế chặt chẽ nồng độ $\text{Fe}$ trong dải $x \approx 0,15 - 0,25$ kết hợp pha tạp nguyên tố ổn định pha $\text{M} = \text{Zr, Cu}$ từ 2% đến 5% khối lượng nhằm khai thác tối đa cực đại dị hướng đơn trục của phân mạng $3d$. Mục tiêu nâng cao tích năng lượng từ lên trên $240 \text{ kJ/m}^3$ và giảm 30% chi phí Coban, triển khai trong lộ trình 12 tháng do các kỹ sư luyện kim và viện nghiên cứu vật liệu chủ trì.
  • Chuẩn hóa quy trình đo mẫu bột định hướng theo hàm Gauss: Các phòng thí nghiệm vật lý vật liệu nên áp dụng thuật toán giải tích đường cong từ hóa mẫu bột định hướng để xác định hằng số dị hướng $K_1, K_2$, giúp cắt giảm trên 80% chi phí và rút ngắn 70% thời gian so với quy trình nuôi cấy đơn tinh thể. Kế hoạch ban hành tài liệu hướng dẫn kỹ thuật chuẩn trong vòng 6 tháng tại các trung tâm phân tích cấu trúc.
  • Nâng cấp hệ thống đo từ độ cảm ứng nhiệt độ cao: Nhóm nghiên cứu thực nghiệm cần tiếp tục cải tiến buồng chân không và hệ lò điện trở để mở rộng dải đo nhiệt độ từ 1000 K lên 1200 K, tích hợp cảm biến Hall độ nhạy cao và bộ thu nhận dữ liệu tự động nhằm giảm sai số đo lường xuống dưới 0,5%, hoàn thành trong thời hạn 18 tháng.
  • Ứng dụng pha tạp Mangan kiểm soát chuyển pha từ tính: Các viện nghiên cứu công nghệ cảm biến nên ứng dụng cơ chế pha tạp $\text{Mn}$ (tỷ lệ 5% - 10%) trên nền $\text{Er}2\text{Fe}{17}$ để điều chỉnh nhiệt độ tái định hướng spin về vùng nhiệt độ phòng (khoảng 290 K - 310 K), phục vụ chế tạo các linh kiện cảm biến nhiệt từ thế hệ mới trong vòng 24 tháng.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang giá trị tham khảo chuyên sâu cho 4 nhóm đối tượng trọng tâm:

  • Nghiên cứu sinh và học viên cao học chuyên ngành Vật lý chất rắn, Khoa học Vật liệu: Cung cấp tài liệu học thuật mẫu mực về phương pháp luận nghiên cứu từ học thực nghiệm, kỹ thuật mô hình hóa trường tinh thể và phương pháp giải tích đường cong từ hóa với hơn 100 tài liệu trích dẫn uy tín.
  • Kỹ sư R&D tại các doanh nghiệp chế tạo nam châm vĩnh cửu và động cơ điện: Vận dụng chính xác các thông số nồng độ tối ưu ($x \approx 0,15 - 0,20$) để thiết kế các dòng vật liệu từ cứng chịu nhiệt cao, phục vụ sản xuất động cơ xe điện (EV) và máy phát điện tua-bin gió với hiệu suất từ dư duy trì trên 1,2 Tesla.
  • Chuyên viên kỹ thuật đo lường tại các phòng thí nghiệm vật lý thực nghiệm: Tham khảo toàn bộ sơ đồ thiết kế cơ khí, mạch đo vi phân cảm ứng, thuật toán xử lý sai số hình học cuộn Helmholtz và quy trình chuẩn hóa mẫu Niken với độ nhạy đạt ngưỡng $10^{-7} \text{ Am}^2$.
  • Giảng viên đại học giảng dạy các học phần Vật lý chất rắn và Vật liệu Từ tính: Sử dụng dữ liệu thực nghiệm phong phú trong luận văn làm case study giảng dạy trực quan về sự biến thiên tính chất từ theo cấu trúc mạng tinh thể và kiểm chứng định luật Slater-Pauling.

Câu hỏi thường gặp

1. Vì sao phân mạng kim loại $3d$ trong hợp chất đất hiếm lại thể hiện dị hướng từ lớn hơn nhiều so với kim loại $3d$ khối?

Trong kim loại $3d$ nguyên chất, điện trường tinh thể đối xứng cao làm đóng băng hầu như hoàn toàn mômen quỹ đạo, khiến hằng số dị hướng $K_1$ chỉ đạt khoảng $10^4 \text{ J/m}^3$. Trong các hợp chất liên kim loại đất hiếm, tính bất đối xứng mạnh của môi trường tinh thể cục bộ làm giải phóng một phần mômen quỹ đạo cảm ứng. Sự kết hợp giữa tương tác spin - quỹ đạo và trường tinh thể cục bộ đã tạo ra dị hướng từ cảm ứng lớn, với $K_1$ đạt tới $10^6 \text{ J/m}^3$.

2. Phương pháp mẫu bột định hướng có thể thay thế hoàn toàn phép đo trên đơn tinh thể không?

Phương pháp mẫu bột định hướng sử dụng hàm phân bố Gauss giải quyết triệt để bài toán xác định $K_1, K_2$ khi không có đơn tinh thể. Kết quả thực nghiệm trên mẫu $\text{Y}2\text{Fe}{14}\text{B}$ cho thấy sai số hằng số dị hướng giữa mẫu bột ($101 - 103 \times 10^3 \text{ J/kg}$) và đơn tinh thể ($105 \times 10^3 \text{ J/kg}$) chỉ dưới 3,8%, hoàn toàn đáp ứng yêu cầu nghiên cứu định lượng trong điều kiện kích thước hạt được khống chế ở mức $50 \ \mu\text{m}$.

3. Tại sao mômen từ của phân mạng Coban lại suy giảm mạnh khi tăng tỷ lệ Yttri từ $\text{YCo}_5$ đến $\text{YCo}_2$?

Hiện tượng này bắt nguồn từ cơ chế chuyển dịch điện tử hóa trị. Khi nồng độ nguyên tố phi từ Yttri tăng lên, khoảng 2 điện tử hóa trị $4d-5s$ của $\text{Y}$ chuyển dịch vào lấp đầy dần các lỗ trống trong dải năng lượng $3d^\downarrow$ của $\text{Co}$. Quá trình này làm suy giảm dần độ phân cực spin và triệt tiêu mômen từ từ mức $1,4 - 2,1 \ \mu_B$ trong $\text{YCo}_5$ xuống $0 \ \mu_B$ trong hợp chất thuận từ Pauli $\text{YCo}_2$.

4. Hệ đo từ độ cảm ứng tự chế tạo trong nghiên cứu có ưu thế kỹ thuật gì nổi bật?

Hệ đo khắc phục hoàn toàn giới hạn nhiệt độ 450 K của các thiết bị đo lực truyền thống nhờ mở rộng dải làm việc từ 77 K lên 1000 K. Cấu hình cặp cuộn Helmholtz đối xứng mắc xung đối cho phép triệt tiêu toàn bộ độ thăng giáng của từ trường ngoài, kiểm soát sai số không gian dưới 1% và đạt độ nhạy đo lường cực cao $10^{-7} \text{ Am}^2$.

5. Ý nghĩa thực tiễn của việc pha tạp Mangan vào hệ hợp chất $\text{Y}2\text{Fe}{17}$ và $\text{Er}2\text{Fe}{17}$ là gì?

Pha tạp $\text{Mn}$ với nồng độ từ 2 đến 4 nguyên tử giúp mở rộng thể tích ô mạng cơ sở, làm tăng nhiệt độ Curie $T_C$ thêm khoảng 50 K đến 100 K. Đồng thời, việc làm suy giảm dị hướng mặt phẳng đáy của phân mạng $\text{Fe}$ tạo điều kiện cho dị hướng đơn trục của phân mạng $\text{Er}$ bộc lộ rõ nét, tạo ra hiện tượng tái định hướng spin ở dải nhiệt độ xác định.

Kết luận

  • Chế tạo và chuẩn hóa thành công hệ đo từ độ cảm ứng dải nhiệt độ cao (77 K - 1000 K) với độ nhạy $10^{-7} \text{ Am}^2$ và sai số hình học cuộn đo dưới 1%.
  • Hoàn thiện phương pháp giải tích mẫu bột định hướng theo hàm phân bố Gauss, xác định chính xác các hằng số dị hướng $K_1, K_2$ với độ lệch dưới 4% so với đơn tinh thể.
  • Khẳng định tính đúng đắn và khả năng áp dụng phổ quát của mô hình dị hướng riêng chỗ trên phân mạng $3d$ cho các hệ cấu trúc $1:5, 2:17, 2:14:1, 1:4:1$ và $1:12$.
  • Khám phá quy luật đảo dấu và cực đại dị hướng đơn trục của hệ $\text{Y}2(\text{Co}{1-x}\text{Fe}x){17}$ tại dải nồng độ $x = 0,05 - 0,20$.
  • Làm sáng tỏ vai trò vi mô của cấu hình lân cận nguyên tử, khoảng cách liên nguyên tử và hiệu ứng chiếm chỗ ưu tiên đối với tương tác trao đổi và dị hướng từ.

Đóng góp lớn nhất của luận văn là thiết lập một hệ thống dữ liệu thực nghiệm chuẩn mực và khung lý thuyết hoàn chỉnh về từ tính phân mạng kim loại chuyển tiếp $3d$, giải quyết thỏa đáng các tranh luận học thuật kéo dài về nguồn gốc dị hướng từ trong vật liệu liên kim loại. Kế hoạch tiếp theo trong vòng 12 - 24 tháng tới là mở rộng mô hình tính toán lượng tử cấu trúc dải năng lượng từ nguyên lý ban đầu (ab initio) và chuyển giao quy trình công nghệ chế tạo vật liệu từ cứng sang quy mô thử nghiệm công nghiệp.

Các viện nghiên cứu, trường đại học và doanh nghiệp công nghệ cao quan tâm đến việc khai thác dữ liệu thực nghiệm hoặc hợp tác phát triển vật liệu từ nhiệt độ cao hãy kết nối và tham khảo toàn văn công trình luận văn để thúc đẩy các ứng dụng khoa học vật liệu tiên tiến.
