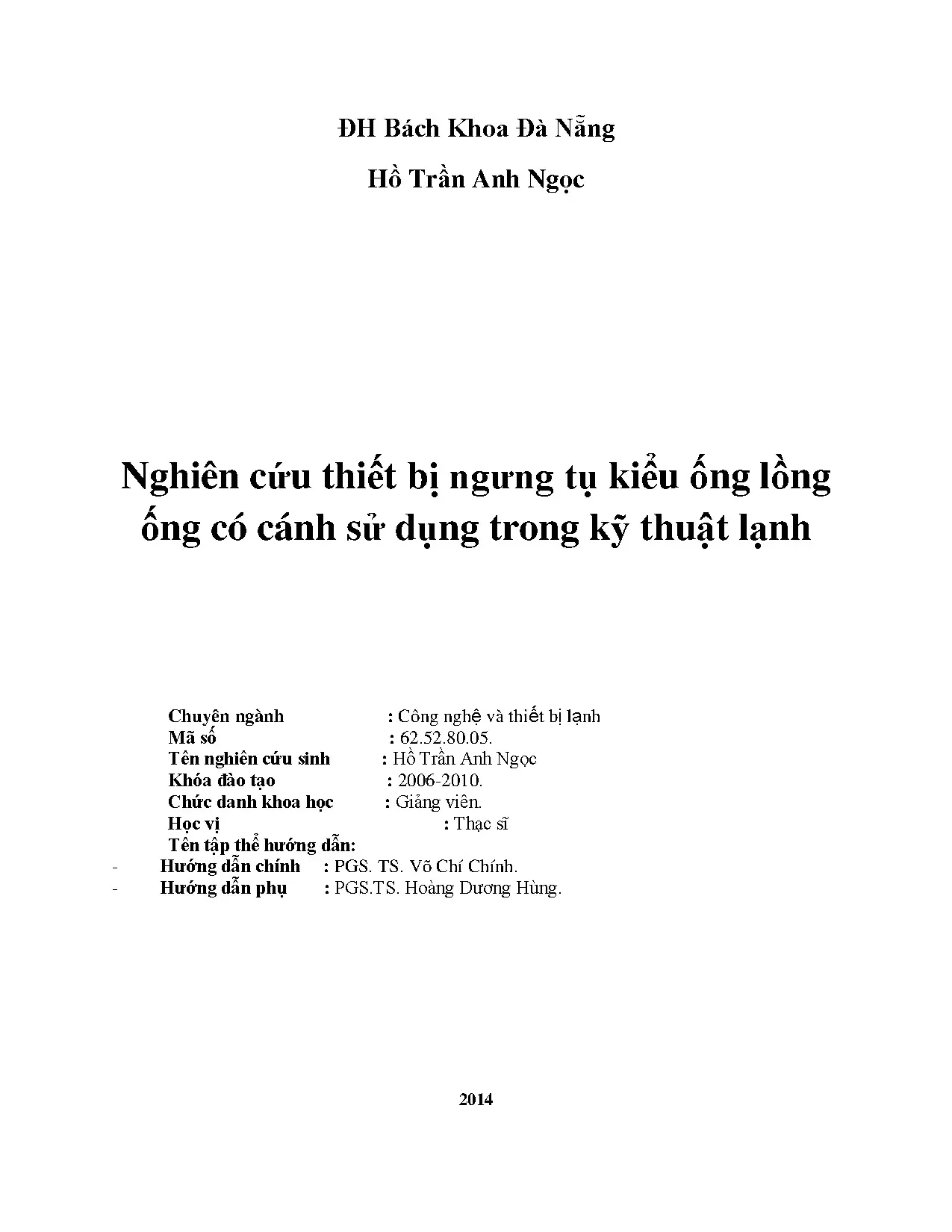

Luận án TS: Nghiên cứu thiết bị ngưng tụ ống lồng ống có cánh trong kỹ thuật lạnh

Thiết bị ngưng tụ là thành phần không thể thiếu trong chu trình nhiệt động của hệ thống lạnh nén hơi. Nó có nhiệm vụ chính là ngưng tụ hơi môi chất lạnh siêu nhiệt từ máy nén thành dạng lỏng bão hòa. Trong quá trình này, nhiệt lượng thu được từ không gian làm lạnh và công nén sẽ được giải phóng ra môi trường bên ngoài. Hiệu quả của quá trình ngưng tụ quyết định áp suất ngưng, và áp suất ngưng này lại ảnh hưởng trực tiếp đến công suất tiêu thụ của máy nén. Một thiết bị ngưng tụ được thiết kế và vận hành hiệu quả sẽ giúp giảm đáng kể mức tiêu thụ điện năng. Nó cũng góp phần nâng cao hiệu suất làm lạnh chung của toàn bộ hệ thống. Việc nghiên cứu sâu rộng về các loại thiết bị ngưng tụ, đặc biệt là các giải pháp cải tiến, đóng vai trò quan trọng. Điều này nhằm tối ưu hóa thiết kế, mang lại lợi ích kinh tế lâu dài và đảm bảo vận hành bền vững cho ngành kỹ thuật lạnh.

Thiết bị ngưng tụ ống lồng ống có cánh là một dạng thiết bị trao đổi nhiệt tiên tiến, được thiết kế đặc biệt để tối đa hóa hiệu quả truyền nhiệt. Cấu tạo cơ bản bao gồm hai ống đồng tâm: một ống nhỏ nằm bên trong một ống lớn hơn. Điểm đặc biệt là bề mặt của một hoặc cả hai ống thường được trang bị các cánh tản nhiệt (fins). Các cánh này có chức năng tăng cường diện tích bề mặt trao đổi nhiệt một cách đáng kể, vượt trội so với ống trơn truyền thống. Môi chất nóng (thường là hơi môi chất lạnh từ máy nén) và môi chất làm mát (thường là nước hoặc không khí) sẽ chảy trong hai không gian riêng biệt, đảm bảo truyền nhiệt hiệu quả. Cấu trúc ống lồng ống kết hợp với cánh tản nhiệt giúp đạt được hiệu suất truyền nhiệt cao trong một không gian nhỏ gọn. Thiết kế này đặc biệt phù hợp cho các ứng dụng yêu cầu hiệu suất cao, tiết kiệm diện tích. Loại thiết bị này được sử dụng rộng rãi trong các hệ thống lạnh công nghiệp, thương mại, cũng như các ứng dụng điều hòa không khí.

Nghiên cứu này hướng tới mục tiêu toàn diện là đánh giá hiệu quả hoạt động của thiết bị ngưng tụ ống lồng ống có cánh. Một trong những mục tiêu chính là xác định và phân tích các yếu tố ảnh hưởng đến quá trình trao đổi nhiệt khi ngưng tụ. Điều này bao gồm khảo sát hành vi và hiệu suất của các loại môi chất lạnh khác nhau, từ truyền thống đến các môi chất mới, thân thiện với môi trường. Nghiên cứu cũng tập trung vào việc tối ưu hóa thiết kế hình học của ống có cánh. Mục tiêu cụ thể là tìm ra cấu hình cánh tối ưu giúp tăng cường khả năng truyền nhiệt mà không gây tổn thất áp suất quá lớn. Từ đó, phát triển và hiệu chỉnh các công thức tính toán chính xác hơn cho việc thiết kế thiết bị. Kết quả của nghiên cứu sẽ cung cấp cơ sở khoa học vững chắc để thiết kế, chế tạo và vận hành các thiết bị ngưng tụ hiệu suất cao. Điều này góp phần nâng cao hiệu quả kỹ thuật lạnh tổng thể, đồng thời tiết kiệm năng lượng và giảm thiểu tác động đến môi trường, hướng tới sự phát triển bền vững trong ngành.

Ống có cánh được phân loại dựa trên hình dạng và cách bố trí cánh. Các loại phổ biến bao gồm ống có cánh ngang (cánh tròn hoặc vuông), ống có cánh xoắn ốc và ống có cánh dọc thân. Mỗi chủng loại cánh mang lại những đặc tính riêng về diện tích bề mặt trao đổi nhiệt, khả năng chống bám bẩn và độ bền cơ học. Về công nghệ chế tạo, có nhiều phương pháp đa dạng được áp dụng. Công nghệ đùn (extrusion) tạo ra cánh liền thân với ống, đảm bảo tiếp xúc nhiệt tuyệt vời và độ bền cao. Công nghệ cuộn (rolling) hoặc dập (stamping) được sử dụng để tạo cánh từ tấm kim loại và gắn vào ống. Công nghệ hàn cho phép sử dụng các vật liệu khác nhau cho ống và cánh, mang lại sự sự linh hoạt trong thiết kế. Việc lựa chọn chủng loại ống cánh và công nghệ chế tạo phải được cân nhắc kỹ lưỡng. Quyết định này phụ thuộc vào yêu cầu về truyền nhiệt, loại môi chất làm việc, điều kiện vận hành và tổng chi phí sản xuất. Tối ưu hóa các yếu tố này giúp tăng hiệu suất và kéo dài tuổi thọ thiết bị.

Thiết bị trao đổi nhiệt ống lồng ống là một loại bộ trao đổi nhiệt có cấu trúc đơn giản nhưng hiệu quả. Nó bao gồm một hoặc nhiều cặp ống đồng tâm, trong đó một ống nhỏ hơn nằm bên trong một ống lớn hơn. Hai môi chất truyền nhiệt sẽ chảy trong hai không gian riêng biệt này: một môi chất chảy bên trong ống nhỏ và môi chất còn lại chảy trong không gian hình vành khăn giữa hai ống. Cấu trúc này cho phép tạo ra các dòng chảy ngược chiều hoặc cùng chiều, giúp tối đa hóa hiệu quả truyền nhiệt giữa hai môi chất. Thiết bị ống lồng ống nổi bật với khả năng chịu được áp suất cao và nhiệt độ lớn. Nó cũng có ưu điểm về dễ dàng lắp đặt, bảo trì và vệ sinh. Thiết bị này đặc biệt thích hợp cho các ứng dụng có lưu lượng thấp đến trung bình, yêu cầu trao đổi nhiệt mạnh và cần sự nhỏ gọn. Nó được ứng dụng rộng rãi trong các hệ thống lạnh, bơm nhiệt, ngành hóa chất, công nghiệp thực phẩm và dược phẩm. Sự linh hoạt trong thiết kế và khả năng tùy chỉnh là yếu tố quan trọng.

Thiết bị trao đổi nhiệt ống lồng ống đã được ứng dụng rộng rãi trên toàn cầu nhờ tính linh hoạt và hiệu quả cao. Phạm vi ứng dụng rất đa dạng, từ các hệ thống điều hòa không khí dân dụng quy mô nhỏ cho đến các quy trình công nghiệp nặng. Nó được tìm thấy trong các nhà máy hóa chất, công nghiệp thực phẩm, dược phẩm, và đặc biệt là trong lĩnh vực kỹ thuật lạnh và bơm nhiệt. Nhiều nghiên cứu khoa học và thực nghiệm đã liên tục chỉ ra tiềm năng của loại thiết bị này. Chúng có khả năng cải thiện đáng kể hiệu suất năng lượng và giảm chi phí vận hành. Sự phát triển không ngừng của vật liệu mới, kỹ thuật chế tạo ống có cánh tiên tiến đã thúc đẩy hơn nữa sự phổ biến của thiết bị ống lồng ống. Các nhà nghiên cứu và kỹ sư đang liên tục tối ưu hóa thiết kế và vận hành để đáp ứng nhu cầu ngày càng cao về tiết kiệm năng lượng và bảo vệ môi trường. Các tiêu chuẩn quốc tế cũng đang khuyến khích việc sử dụng các thiết bị trao đổi nhiệt hiệu quả hơn.

Nghiên cứu đã tiến hành xem xét cẩn thận các môi chất lạnh truyền thống, điển hình là R22, vốn đã và đang được sử dụng rộng rãi. Đồng thời, một trọng tâm quan trọng là phân tích các môi chất lạnh mới thay thế. Các loại này bao gồm môi chất thuộc nhóm Hydrofluorocarbon (HFC), Hydrofluoroolefin (HFO) và các hydrocarbon tự nhiên như propane (R290) hoặc isobutane (R600a). Mỗi loại môi chất có đặc tính nhiệt động lực học và tác động môi trường riêng biệt. Việc lựa chọn môi chất phù hợp là yếu tố cực kỳ quan trọng. Nó ảnh hưởng trực tiếp đến hiệu suất làm lạnh của hệ thống, chi phí vận hành và đặc biệt là tác động đến tiềm năng làm nóng lên toàn cầu (GWP) và tiềm năng phá hủy tầng ozone (ODP). Các môi chất mới thường có GWP và ODP thấp hơn nhiều. Chúng đang được ưu tiên để đáp ứng các quy định bảo vệ môi trường ngày càng nghiêm ngặt và hướng tới phát triển bền vững cho ngành công nghiệp lạnh.

Nước là môi chất giải nhiệt phổ biến và hiệu quả trong nhiều thiết bị ngưng tụ, bao gồm cả thiết bị ống lồng ống. Việc xác định chính xác hệ số tỏa nhiệt đối lưu của nước là một bước quan trọng. Nghiên cứu đã tiến hành tính toán hệ số này khi nước chuyển động cưỡng bức bên trong và bên ngoài đường ống. Các phương trình thực nghiệm và lý thuyết đã được áp dụng, kết hợp với các dữ liệu thực tế. Kết quả tính toán cung cấp dữ liệu định lượng quan trọng. Chúng giúp đánh giá khả năng truyền nhiệt hiệu quả của bề mặt giải nhiệt. Đây là một trong những yếu tố quyết định hiệu suất tổng thể của thiết bị ngưng tụ. Độ chính xác của các hệ số tỏa nhiệt này có ảnh hưởng trực tiếp đến việc tối ưu hóa thiết kế. Nó cũng giúp cải thiện hiệu quả năng lượng của toàn bộ hệ thống làm lạnh. Việc này đảm bảo thiết bị hoạt động ở mức cao nhất.

Hệ số tỏa nhiệt khi ngưng là thông số then chốt và phức tạp nhất trong quá trình thiết kế thiết bị ngưng tụ. Nghiên cứu này tập trung vào việc xác định hệ số này cho các môi chất lạnh khác nhau dưới nhiều điều kiện. Các kịch bản được khảo sát bao gồm ngưng tụ bên ngoài chùm ống trơn, ngưng tụ bên ngoài chùm ống có cánh nằm ngang, và ngưng tụ bên trong ống nằm ngang hoặc ống đứng. Các mô hình lý thuyết về ngưng tụ màng và ngưng tụ giọt được áp dụng. Việc so sánh kết quả giữa các môi chất giúp nhận diện các đặc tính vật liệu và cấu trúc ống có cánh mang lại hiệu suất cao nhất. Nghiên cứu cũng xác định tỉ lệ diện tích làm cánh hợp lý. Kết quả này cung cấp cơ sở vững chắc để lựa chọn môi chất tối ưu và thiết kế hình học ống cánh hiệu quả. Đây là nền tảng để đạt được hiệu quả năng lượng cao nhất trong các hệ thống lạnh hiện đại.

Ngưng tụ là quá trình chuyển pha từ hơi sang lỏng, giải phóng nhiệt ẩn ngưng tụ. Quá trình này có thể diễn ra dưới hai hình thức chính: ngưng tụ màng (film condensation) và ngưng tụ giọt (dropwise condensation). Ngưng tụ giọt thường cho hệ số truyền nhiệt cao hơn nhưng khó duy trì. Trong ống, đặc biệt là trong ống lồng ống, dòng chảy hai pha của hơi và lỏng có thể tồn tại dưới nhiều mô hình khác nhau. Ví dụ bao gồm dòng bong bóng, dòng nút, dòng vòng và dòng phân lớp. Mỗi mô hình dòng chảy này có ảnh hưởng đáng kể đến hệ số truyền nhiệt và tổn thất áp suất. Nghiên cứu đã khảo sát các mô hình này trong cả ống dọc và ống nằm ngang. Việc này giúp hiểu rõ hơn về cơ chế truyền nhiệt nội tại và động lực học dòng chảy. Đây là cơ sở để phát triển các phương trình tính toán chính xác và đáng tin cậy cho thiết kế thiết bị ngưng tụ.

Hơi quá nhiệt là hơi có nhiệt độ cao hơn nhiệt độ bão hòa tương ứng với áp suất của nó. Sự hiện diện của hơi quá nhiệt có thể làm giảm hiệu quả ngưng tụ. Điều này là do cần thêm một lượng nhiệt đáng kể để hạ nhiệt độ của hơi xuống điểm bão hòa trước khi quá trình chuyển pha thực sự bắt đầu. Khí không ngưng, ví dụ như không khí, thường bị lẫn vào môi chất lạnh trong hệ thống. Chúng tạo ra một lớp cách nhiệt mỏng trên bề mặt ngưng tụ. Lớp này làm tăng điện trở nhiệt và giảm đáng kể hệ số truyền nhiệt tổng thể. Nghiên cứu đã phân tích định lượng ảnh hưởng của cả hơi quá nhiệt và khí không ngưng. Mục tiêu là đưa ra các khuyến nghị cụ thể để giảm thiểu tác động tiêu cực của chúng. Việc này giúp duy trì hiệu suất ngưng tụ ổn định và tối ưu, đảm bảo hoạt động hiệu quả của hệ thống lạnh.

Tốc độ chuyển động của dòng hơi môi chất lạnh và dòng môi chất giải nhiệt ảnh hưởng trực tiếp đến quá trình ngưng tụ. Tốc độ dòng chảy cao thường làm tăng hệ số truyền nhiệt do tăng cường đối lưu. Tuy nhiên, tốc độ quá cao cũng gây ra tổn thất áp suất lớn. Trạng thái bề mặt ngưng tụ, bao gồm độ nhám, vật liệu và sự hiện diện của lớp bám bẩn, cũng đóng vai trò quan trọng. Chúng tác động đến cơ chế ngưng tụ (màng hay giọt) và khả năng truyền nhiệt. Cách bố trí các ống ngưng trong chùm ống (đối với thiết bị ống chùm) cũng ảnh hưởng lớn. Các yếu tố này bao gồm khoảng cách giữa các ống, cấu hình sắp xếp (ví dụ: hình vuông, hình tam giác) và hướng dòng chảy. Nghiên cứu đã đánh giá tác động của từng yếu tố này một cách chi tiết. Từ đó, đưa ra các gợi ý và khuyến nghị tối ưu cho thiết kế hình học và điều kiện vận hành của thiết bị ngưng tụ ống lồng ống có cánh.

Việc tính toán thiết kế thiết bị trao đổi nhiệt, đặc biệt là thiết bị ngưng tụ, dựa trên hai nguyên lý và phương trình cơ bản: phương trình cân bằng nhiệt và phương trình truyền nhiệt. Phương trình cân bằng nhiệt đảm bảo rằng tổng nhiệt năng mà môi chất nóng nhả ra bằng tổng nhiệt năng mà môi chất lạnh nhận vào (trừ đi tổn thất nhiệt ra môi trường). Phương trình truyền nhiệt xác định lượng nhiệt trao đổi qua bề mặt truyền nhiệt. Nó dựa trên hệ số truyền nhiệt tổng thể (K), diện tích bề mặt truyền nhiệt (A) và chênh lệch nhiệt độ trung bình logarit (Δt_tb). Nghiên cứu đã trình bày chi tiết các bước tính toán, từ việc xác định các thông số đầu vào đến việc áp dụng các công thức. Các công thức này đã được hiệu chỉnh để phù hợp với đặc điểm phức tạp của ống lồng ống có cánh. Điều này đảm bảo độ chính xác cao trong quá trình thiết kế, giúp dự đoán hiệu suất vận hành một cách tin cậy.

Thiết kế thiết bị ngưng tụ phải tuân thủ nghiêm ngặt các yêu cầu kỹ thuật. Chúng bao gồm các giới hạn về áp suất làm việc, nhiệt độ vận hành, lưu lượng của cả môi chất lạnh và môi chất giải nhiệt. Lựa chọn vật liệu cũng là một yếu tố then chốt, cần đảm bảo khả năng chống ăn mòn và độ bền cơ học. Đối với môi chất, việc lựa chọn môi chất lạnh và môi chất giải nhiệt cần tuân thủ các nguyên tắc nhất định. Các nguyên tắc này liên quan đến tính chất nhiệt vật lý tối ưu, độ an toàn (ví dụ: không độc hại, không cháy nổ) và tác động tối thiểu đến môi trường (GWP, ODP thấp). Tốc độ dòng chảy của môi chất trong ống cũng phải được tối ưu hóa. Điều này giúp tránh hiện tượng xói mòn, giảm thiểu tổn thất áp suất không cần thiết và tăng cường hiệu quả trao đổi nhiệt. Nghiên cứu đưa ra các tiêu chí và hướng dẫn cụ thể cho quá trình lựa chọn này.

Nghiên cứu đã đi sâu vào phương pháp tính toán truyền nhiệt qua các loại vách trụ khác nhau. Cả vách trụ không có cánh (ống trơn) và vách trụ có cánh đều được xem xét kỹ lưỡng. Đối với ống có cánh, việc tính toán trở nên phức tạp hơn do sự hiện diện của cánh làm tăng diện tích bề mặt và thay đổi động lực học dòng chảy. Các công thức được phát triển và hiệu chỉnh để tính toán hiệu suất cánh (fin efficiency) và xác định diện tích truyền nhiệt hiệu quả. Đặc biệt, nghiên cứu đề xuất các phương pháp mới để tính toán truyền nhiệt qua vách trụ có cánh ngang thân. Các phương pháp này tích hợp các yếu tố như hình dạng cánh, vật liệu cánh và điều kiện dòng chảy. Kết quả tính toán cung cấp dữ liệu quan trọng. Nó giúp tối ưu hóa hình học cánh và lựa chọn vật liệu. Điều này nhằm đạt được hiệu suất truyền nhiệt cao nhất với chi phí hợp lý. Các công thức này là nền tảng cho việc thiết kế các bộ ngưng tụ ống lồng ống có cánh tiên tiến.
