Tổng quan về luận án

Năng lượng tái tạo, đặc biệt là quang điện mặt trời (Photovoltaics - PV), giữ vị trí trung tâm trong chiến lược chuyển dịch năng lượng toàn cầu. Theo kịch bản Blue Map của Cơ quan Năng lượng Quốc tế (IEA), điện mặt trời được dự báo sẽ đóng góp từ 20% đến 25% tổng sản lượng điện năng toàn cầu vào năm 2050. Tại Việt Nam, Quyết định số 2058/QĐ-TTg của Thủ tướng Chính phủ về Chiến lược phát triển năng lượng tái tạo đã đặt mục tiêu nâng tỷ trọng điện mặt trời từ mức không đáng kể lên 0,5% vào năm 2020, 6% vào năm 2030 và đạt 20% vào năm 2050 (tương đương 210 tỷ kWh điện thương phẩm). Thách thức cốt lõi của ngành công nghiệp quang điện là hạ giá thành sản xuất ($LCOE$) thông qua việc tối ưu hóa vật liệu, giảm phụ thuộc vào các nguyên tố quý hiếm/độc hại và đơn giản hóa quy trình chế tạo.

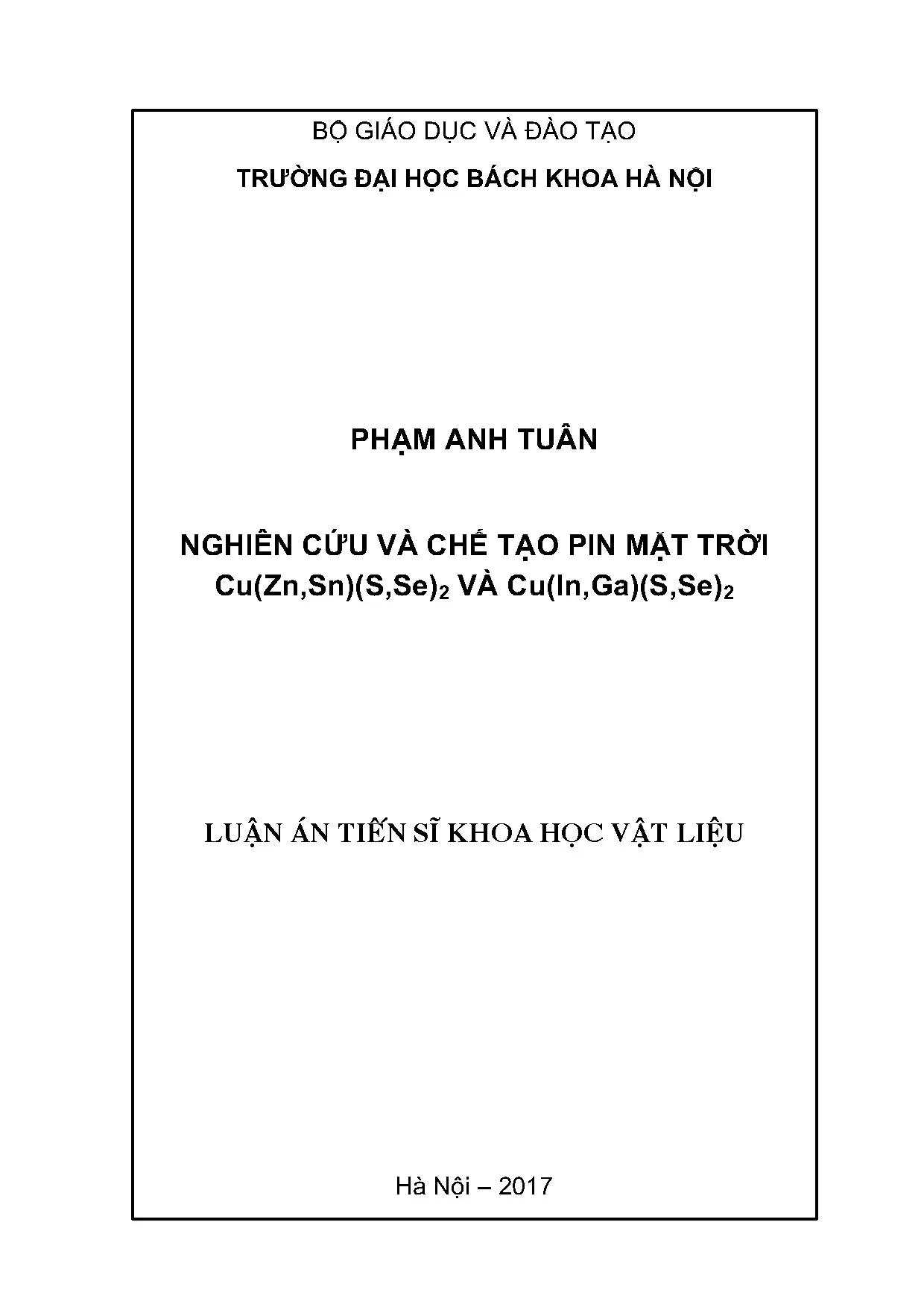

Luận án tiến sĩ khoa học vật liệu (Chuyên ngành Vật liệu điện tử, Mã số: 62440123) của Nghiên cứu sinh Phạm Anh Tuân, dưới sự hướng dẫn của TS. Nguyễn Duy Cường và TS. Nguyễn Việt Hưng tại Viện Tiên tiến Khoa học và Công nghệ (AIST) – Trường Đại học Bách Khoa Hà Nội, đã thực hiện một bước tiến tiên phong: "Nghiên cứu và chế tạo Pin mặt trời Cu(Zn,Sn)(S,Se)2 và Cu(In,Ga)(S,Se)2". Luận án giải quyết trực tiếp khoảng trống nghiên cứu (research gap) về công nghệ chế tạo pin màng mỏng bán dẫn họ chalcopyrite và kesterite thông qua phương pháp pha lỏng phi chân không (non-vacuum solution processing), hoàn toàn loại bỏ dung môi cực độc Hydrazine ($N_2H_4$) và hạn chế tối đa việc sử dụng hệ thiết bị chân không cao đắt tiền.

                  ┌────────────────────────────────────────────────────────┐
                  │                 Cấu trúc Pin Mặt Trời                   │
                  │             CZTSSe / CIGSSe Hoàn Chỉnh                 │
                  └────────────────────────────────────────────────────────┘
                                              │
    ┌─────────────────────────────────────────┼─────────────────────────────────────────┐
    ▼                                         ▼                                         ▼
┌───────────────────────┐         ┌───────────────────────┐         ┌───────────────────────┐
│  Điện Cực Dưới (Mo)   │         │  Lớp Hấp Thụ Quang    │         │  Điện Cực Cửa Sổ      │
│  Phún xạ 3 lớp DC/RF  │────────▶│  CZTSSe / CIGSSe      │────────▶│  AgNW/ZnO (ALD) hoặc  │
│  Kháng bóc tách & Se  │         │  Hot-injection + Se   │         │  ZnO/ITO (Phún xạ)    │
└───────────────────────┘         └───────────────────────┘         └───────────────────────┘

Mục tiêu khoa học và câu hỏi nghiên cứu của luận án được chuẩn hóa thành 4 hệ thống giả thuyết:

  • Câu hỏi nghiên cứu 1 ($RQ_1$): Làm thế nào để kiểm soát ứng suất cơ học và ngăn chặn sự thâm nhập quá mức của hơi Selen phá hủy liên kết màng Molybdenum (Mo) trên đế thủy tinh ở nhiệt độ cao?
    Giả thuyết ($H_1$): Cấu trúc màng Mo ba lớp kết hợp lớp đệm DC xốp (100 nm) giải tỏa ứng suất và lớp phủ bề mặt RF đặc khít (200 nm) sẽ triệt tiêu hiện tượng bong tróc và kiểm soát chiều dày lớp chuyển tiếp $MoSe_2$.
  • Câu hỏi nghiên cứu 2 ($RQ_2$): Cơ chế nhiệt động lực học nào chi phối quá trình hình thành hạt nano đơn pha CZTS và CIGS đồng đều dưới 30 nm trong dung môi hữu cơ bằng phương pháp phun nóng (hot-injection)?
    Giả thuyết ($H_2$): Việc tối ưu hóa nhiệt độ phun nóng từ 195°C đến 255°C với hệ dung môi kết hợp Hexanethiol và Oleylamine cho phép kiểm soát tốc độ tạo mầm tinh thể và tỷ lệ hợp thức nguyên tử $Cu/(Zn+Sn)$ và $Zn/Sn$.
  • Câu hỏi nghiên cứu 3 ($RQ_3$): Quá trình Selen hóa màng in gạt hạt nano ở điều kiện nhiệt độ và khối lượng Se nào sẽ tối ưu hóa sự phát triển hạt tinh thể lớn, giảm thiểu sai hỏng tái tổ hợp và tối ưu vùng cấm quang học ($E_g$)?
    Giả thuyết ($H_3$): Selen hóa tại khoảng nhiệt độ 510°C - 530°C đối với CZTS và khối lượng 0,2 - 0,4 g Se đối với CIGS sẽ thúc đẩy sự thay thế đồng hình $S \rightarrow Se$, mở rộng hạt tinh thể lên cấp micromet và hình thành tiếp xúc dị thể chất lượng cao.
  • Câu hỏi nghiên cứu 4 ($RQ_4$): Giải pháp điện cực cửa sổ nào thay thế được lớp TCO truyền thống dễ vỡ và tránh phá hủy lớp đệm CdS do xung plasma trong phún xạ?
    Giả thuyết ($H_4$): Màng lai mạng dây nano Bạc phủ màng mỏng oxit kẽm lắng đọng đơn lớp nguyên tử ($AgNW/ZnO$ qua ALD) sẽ đạt điện trở bề mặt $R_{sheet} \le 12\ \Omega/\Box$ và độ truyền qua quang học $T \ge 76%$.

Khung lý thuyết của công trình tích hợp sâu sắc giữa Vật lý bán dẫn màng mỏng, Lý thuyết tiếp xúc dị thể p-n Shockley-Read-Hall (SRH), và Cơ chế tái tổ hợp quang điện tử. Công trình hoàn thiện trên quy mô 108 trang, 71 hình vẽ đồ thị và 4 bảng số liệu chi tiết, chứng minh hiệu suất chuyển đổi quang điện ($\eta$) đạt xấp xỉ 4% ở điều kiện thử nghiệm chuẩn AM 1.5G ($1000\ W/m^2$, 25°C).

Literature Review và Positioning

Vật liệu quang điện màng mỏng đã trải qua nhiều giai đoạn tiến hóa cấu trúc. Dòng pin mặt trời chalcopyrite $Cu(In,Ga)(S,Se)_2$ (CIGSSe) và kesterite $Cu_2ZnSn(S,Se)_4$ (CZTSSe) thuộc nhóm bán dẫn trực tiếp có hệ số hấp thụ quang học cực cao ($\alpha > 10^4\ cm^{-1}$), cho phép hấp thụ 99% photon khả kiến chỉ với độ dày màng từ 1 đến 2 $\mu m$.

                              ┌────────────────────────────────────────┐
                              │  Tiến Trình Công Nghệ Chalcopyrite/    │
                              │        Kesterite Màng Mỏng             │
                              └────────────────────────────────────────┘
                                                   │
         ┌─────────────────────────────────────────┼─────────────────────────────────────────┐
         ▼                                         ▼                                         ▼
┌──────────────────────────────┐        ┌──────────────────────────────┐        ┌──────────────────────────────┐
│  Đồng bốc bay Chân không cao │        │   Hòa tan dung môi Cực độc   │        │  Hóa học Xanh Phi chân không │
│  - ZSW Đức: CIGS 22.6%       │        │   - IBM Hoa Kỳ: CZTSSe 12.6% │        │  - Purdue: Agrawal et al.    │
│  - Empa Thụy Sĩ: CZTSe 9.4%  │        │   - Dung môi Hydrazine độc   │        │  - Luận án Tuân et al.:      │
│  - Hạn chế: Chi phí, quy mô  │        │   - Hạn chế: Môi trường      │        │    Hot-injection + In gạt    │
└──────────────────────────────┘        └──────────────────────────────┘        └──────────────────────────────┘

Trong bức tranh nghiên cứu quốc tế, các cột mốc công nghệ đỉnh cao bao gồm:

  1. Trường phái đồng bốc bay chân không cao (Co-evaporation): Nhóm nghiên cứu tại Trung tâm Nghiên cứu Năng lượng Mặt trời và Hydrogen Baden-Württemberg (ZSW - Đức), dẫn đầu bởi Jackson et al. (2016), đã xác lập kỷ lục hiệu suất pin CIGSSe lên tới 22,6% [75] trên diện tích 0,4 $cm^2$. Tại Thụy Sĩ, Viện Empa (Andres et al., 2016) chế tạo thành công pin CZTSe đạt hiệu suất 9,4% [3]. Dù đạt hiệu suất cao, phương pháp này đòi hỏi môi trường chân không siêu cao ($< 10^{-6}\ Torr$), kiểm soát bay hơi đa nguồn phức tạp, tiêu tốn năng lượng và khó mở rộng diện tích lớn với chi phí thấp.
  2. Trường phái hóa học hòa tan dung môi Hydrazine: Nhóm nghiên cứu của Tập đoàn IBM (Mitzi, Wang et al., 2014) kết hợp cùng TOK (Nhật Bản) đã công bố hiệu suất kỷ lục thế giới 12,6% cho pin CZTSSe [103] và 15,2% cho CIGSSe [97]. Tuy nhiên, việc sử dụng Hydrazine ($N_2H_4$) – một chất khử không màu, cực kỳ dễ cháy nổ và có độc tính gây ung thư nghiêm trọng – đặt ra rào cản bất khả thi cho sản xuất thương mại và an toàn môi trường.
  3. Trường phái in phủ hạt nano phi chân không (Colloidal Nanoparticle Printing): Nhóm nghiên cứu tại Đại học Purdue (Agrawal et al., 2011, 2013) đã tiên phong tổng hợp hạt nano CZTS/CIGS bằng phương pháp phun nóng phân tán trong dung môi hữu cơ tạo mực in màng mỏng, đạt hiệu suất 9% đối với CZTSSe [66] và 15% đối với CIGSSe [64].

Tại Việt Nam, các nhóm nghiên cứu tiên phong như GS. Đặng Mậu Chiến (ĐHQG TP.HCM) tập trung vào pin Silic [70]; GS. Võ Thạch Sơn (ĐHBK Hà Nội) nghiên cứu pin CIS bằng phương pháp phun phủ nhiệt đạt hiệu suất 1,71% [94,101]; GS. Nguyễn Quang Liêm (Viện Khoa học Vật liệu - VAST) khảo sát tính chất quang hạt lượng tử CIS/CZTS [95]; và các nhóm nghiên cứu pin nhạy quang DSSC của GS. Lê Văn Hồng, GS. Nguyễn Năng Định [14,71].

Tiêu chí So sánh Đồng bốc bay (ZSW / Empa) Dung môi Hydrazine (IBM) Phun nhiệt (ĐHBK Hà Nội - CIS) Luận án (Phạm Anh Tuân)
Hệ vật liệu CIGSSe / CZTSe CZTSSe / CIGSSe $CuInS_2$ (CIS) CZTSSe & CIGSSe
Môi trường chế tạo Chân không cao ($<10^{-6}\ Torr$) Không chân không / Inert Không chân không Kết hợp Sputter + Solution
Độc tính dung môi Thấp (Bay hơi kim loại) Cực cao (Hydrazine $N_2H_4$) Thấp (Nước/Ethanol) Thấp (Oleylamine/Hexanethiol)
Độ phức tạp thiết bị Cực cao, chi phí bảo trì lớn Vừa phải, yêu cầu phòng kín độc Đơn giản Đơn giản, phù hợp PTN VN
Hiệu suất ($\eta$) 22,6% (CIGS) / 9,4% (CZTS) 12,6% (CZTSSe) 1,71% ~4,0% (Tế bào hoàn chỉnh)

Điểm tranh luận học thuật cốt lõi tồn tại giữa hai cấu trúc tinh thể: Kesterite (nhóm không gian $I\bar{4}$) và Stannite (nhóm không gian $I\bar{4}2m$). Các tính toán từ nguyên lý đầu (First-principles calculations) chỉ ra rằng hiệu số năng lượng tự do hình thành giữa Kesterite và Stannite cực kỳ nhỏ, chỉ khoảng 2,86 meV/nguyên tử [10]. Điều này dẫn đến sự xuất hiện phổ biến của các sai hỏng mạng $Cu\text{-}Zn$ disorder, tạo ra các mức bẫy sâu (deep defect states) làm suy giảm mạnh điện áp hở mạch ($V_{OC}\text{ deficit}$). Luận án đã định vị chính xác vị trí khoa học của mình: Làm chủ công nghệ chế tạo màng hấp thụ kesterite đơn pha bằng chu trình "Phun nóng tạo hạt nano $\rightarrow$ In gạt mực nano $\rightarrow$ Selen hóa nhiệt độ cao", thiết lập giải pháp công nghệ khả thi, an toàn và chi phí thấp.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết vật lý bán dẫn và quang điện

Luận án mở rộng và làm sâu sắc thêm các mô hình lý thuyết kinh điển trong vật lý quang điện bán dẫn:

  1. Lý thuyết tái tổ hợp Shockley-Read-Hall (SRH) và Điện áp hở mạch:
    Thế hở mạch ($V_{OC}$) của pin mặt trời tiếp xúc p-n được xác định qua biểu thức: $$V_{OC} = \frac{k_B T_C}{q} \ln \left( \eta_r \frac{J_{SC}}{J_0} + 1 \right)$$ Trong đó, tham số hiệu suất tái hợp $\eta_r$ phản ánh sự cạnh tranh giữa thời gian sống tái tổ hợp bức xạ ($\tau_r$) và tái tổ hợp không bức xạ ($\tau_{nr}$): $$\eta_r = \frac{1}{1 + \frac{\tau_r}{\tau_{nr}}}$$ Kết quả của luận án chứng minh rằng việc xử lý Selen hóa ở nhiệt độ cao (510°C - 530°C) kích thích quá trình tái kết tinh, làm tăng kích thước hạt tinh thể, triệt tiêu biên hạt (grain boundary recombination), từ đó kéo dài $\tau_{nr}$, nâng cao trực tiếp $\eta_r$ và tối đa hóa $V_{OC}$.
  2. Mô hình tiếp xúc dị thể dải năng lượng đa lớp:
    Mô hình giản đồ năng lượng của dị thể $Mo / MoSe_2 / CZTSSe (p) / CdS (n) / i\text{-}ZnO / ITO (n^+)$ chứng minh vai trò của lớp đệm CdS trong việc tạo ra độ gián đoạn vùng dẫn dạng "spike" dương thuận lợi ($\Delta E_C \approx 0,1 - 0,3\ eV$), ngăn chặn điện tử từ cực cửa sổ quay ngược về lớp hấp thụ để tái hợp với lỗ trống.
  3. Mô hình mạch tương đương phi tuyến:
    Mô tả định lượng sự phụ thuộc dòng - áp ($J-V$) dưới điều kiện chiếu sáng có tính đến điện trở nối tiếp $R_s$ và điện trở song song $R_{sh}$: $$I = I_L - I_0 \left[ \exp\left( \frac{q(V + I R_s)}{\gamma k_B T_C} \right) - 1 \right] - \frac{V + I R_s}{R_{sh}}$$ Luận án làm rõ tác động suy giảm hệ số điền đầy $FF = \frac{V_{mp} I_{mp}}{V_{OC} I_{SC}}$ khi $R_s$ tăng cao do các tiếp xúc ohm kém phẩm chất.
                           ┌──────────────────────────────────────────────┐
                           │          Giản đồ vùng năng lượng             │
                           │   Dị thể Mo/MoSe2/CZTSSe/CdS/ZnO/ITO         │
                           └──────────────────────────────────────────────┘

         Vùng Dẫn (Conduction Band - Ec)
         -----------------------                     ---------------- (ZnO/ITO)
                                \                   /
                                 \                 /
                                  \   ----------- (CdS)  <-- Hàng rào ngăn cản
                                   \ /                       tái hợp điện tử
         --------------------------- (CZTSSe)

         ======================================================================== (Mức Fermi - Ef)

         --------------------------- (CZTSSe)
                                   / \
                                  /   ----------- (CdS)
                                 /                 \
                                /                   \
         -----------------------                     ---------------- (ZnO/ITO)
         Vùng Hóa Trị (Valence Band - Ev)

Khung phân tích độc đáo của luận án

Khung phân tích của luận án kết hợp đa chiều giữa khoa học vật liệu thực nghiệm và vật lý màng mỏng thông qua 3 trụ cột:

  • Trụ cột 1: Cân bằng ứng suất vi mô màng điện cực Mo: Thiết lập mô hình phân bố mật độ hạt Mo thông qua phún xạ hai chế độ DC/RF, kiểm soát năng lượng động học của ion $Ar^+$ bắn phá bề mặt để tạo gradient ứng suất từ nén (compressive stress) sang kéo (tensile stress), ngăn chặn vết nứt tế vi.
  • Trụ cột 2: Nhiệt động học pha màng mỏng bậc bốn và bậc năm: Khảo sát giản đồ pha $Cu\text{-}Zn\text{-}Sn\text{-}S\text{-}Se$ và $Cu\text{-}In\text{-}Ga\text{-}S\text{-}Se$, kiểm soát áp suất hơi $Se_2 / Se_n$ để thay thế vị trí anion lưu huỳnh $S \rightarrow Se$, điều chỉnh năng lượng vùng cấm $E_g$ từ 1,5 eV (thuần sulfide) xuống 1,0 eV (thuần selenide) theo quy luật Vegard biến tính.
  • Trụ cột 3: Tiêu chuẩn chất lượng quang điện màng dẫn trong suốt (Haacke FOM): Đánh giá tối ưu hóa điện cực cửa sổ thông qua hệ số phẩm chất Haacke: $$\Phi_H = \frac{T^{10}}{R_{sheet}}$$ Cho phép định lượng chính xác sự đánh đổi (trade-off) giữa độ truyền qua quang học ($T$) và điện trở bề mặt ($R_{sheet}$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu và Triết lý thực nghiệm

Nghiên cứu tuân thủ triết lý thực nghiệm khách quan (Positivism & Empirical Material Science), kết hợp chặt chẽ giữa tổng hợp hóa học ướt (wet-chemical synthesis), công nghệ lắng đọng màng mỏng chân không (Phún xạ Magnetron AJA), công nghệ lắng đọng lớp nguyên tử (ALD) và kỹ thuật xử lý nhiệt luyện pha khí.

┌───────────────────────────┐      ┌───────────────────────────┐      ┌───────────────────────────┐
│     TỔNG HỢP HẠT NANO     │      │     CHẾ TẠO MÀNG MỎNG     │      │   XỬ LÝ NHIỆT & SELEN HÓA │
│ - Hot-injection (195-255°C│─────▶│ - Doctor-blade (In gạt)   │─────▶│ - Lò vi ống kín khí Ar    │
│ - Dung môi: OLA/Hexanethio│      │ - Chiều dày: 1.0 - 1.5 µm │      │ - Nhiệt độ: 470 - 530°C   │
│ - Tách pha: Ly tâm Ethanol│      │ - Đế: Mo/Thủy tinh soda   │      │ - Lượng Se: 0.05 - 0.4 g  │
└───────────────────────────┘      └───────────────────────────┘      └───────────────────────────┘
                                                                                    │
┌───────────────────────────┐      ┌───────────────────────────┐                    │
│   ĐO ĐẠC & ĐÁNH GIÁ PIN   │      │    TẠO LỚP ĐỆM & CỬA SỔ   │                    │
│ - Solar Tester (AM 1.5G)  │◀─────│ - CBD tạo CdS (65°C, 30m) │◀───────────────────┘
│ - Đo J-V, Voc, Jsc, FF, η │      │ - ALD ZnO + AgNW          │
│ - Xác định Rs, Rsh        │      │ - Hoặc Phún xạ ZnO/ITO    │
└───────────────────────────┘      └───────────────────────────┘

Quy trình công nghệ và Thiết bị phân tích

Hệ thống thiết bị và quy trình thực nghiệm được chuẩn hóa nghiêm ngặt:

  1. Chế tạo điện cực Mo: Hệ phún xạ đa nguồn AJA Magnetron Sputtering (Viện AIST) trang bị 2 nguồn DC và 2 nguồn RF. Khí trơ Argon được kiểm soát bằng bộ điều khiển lưu lượng khối lượng MFC (Mass Flow Controller). Màng Mo được tối ưu hóa với cấu trúc 3 lớp: lớp đáy DC 100 nm (áp suất 5 mTorr tạo độ xốp bám dính), lớp thân DC 700 nm (áp suất 2 mTorr tạo độ dẫn điện cao), và lớp đỉnh RF 200 nm (nguồn công suất 150 W RF tạo màng siêu mịn ngăn Se xâm thực).
  2. Tổng hợp hạt nano CZTS và CIGS:
    • Phương pháp phun nóng (Hot-injection): Tiền chất kim loại gồm $Cu(OAc)_2$, $Zn(OAc)_2$, $SnCl_2$ (đối với CZTS) hoặc $CuI$, $In(acac)_3$, $Ga(acac)_3$ (đối với CIGS) được hòa tan trong Oleylamine (OLA) ở 130°C để đuổi khí và nước. Dung dịch lưu huỳnh hòa tan trong OLA được phun nhanh vào bình phản ứng ở dải nhiệt độ khảo sát 195°C, 205°C, 215°C, 225°C, 235°C, 245°C và 255°C.
    • Chiết tách và tạo mực in: Hạt nano được kết tủa bằng ethanol, ly tâm ở tốc độ 6000 vòng/phút, sau đó tái phân tán hoàn hảo trong Hexanethiol ($C_6H_{13}SH$) để tạo huyền phù mực in nano có độ nhớt phù hợp cho in gạt.
  3. Tạo màng hấp thụ và Selen hóa: Mực in nano được gạt đều trên đế thủy tinh/Mo bằng kỹ thuật Doctor-blade. Màng sau đó được nung sơ bộ để bay hơi dung môi hữu cơ và đưa vào buồng Selen hóa ở nhiệt độ từ 470°C đến 530°C trong môi trường khí mang $N_2/Ar$ với lượng bột Selen kiểm soát chính xác từ 0,05 g đến 0,4 g.
  4. Lớp đệm CdS: Lắng đọng hóa học dung dịch nhúng (Chemical Bath Deposition - CBD) từ dung dịch gồm 0,49 g $CdSO_4$, 0,86 g Thiourea, 135 ml $H_2O$ và 15 ml $NH_4OH$ ở nhiệt độ 65°C trong 30 phút, tạo màng mỏng CdS đồng đều dày khoảng 30 nm.
  5. Điện cực cửa sổ tiên tiến:
    • Màng lai $AgNW/ZnO$: Phủ mạng dây nano bạc ($AgNW$) bằng in gạt, tiếp theo là phủ màng mỏng ZnO bảo vệ bằng kỹ thuật Lắng đọng lớp nguyên tử (ALD) tại AIST với số chu kỳ phản ứng từ 100 đến 500 chu kỳ sử dụng tiền chất Diethylzinc (DEZ) và $H_2O$.
    • Màng $ZnO/ITO$: Phún xạ magnetron màng đôi gồm ZnO điện trở cao ($i\text{-}ZnO$) và ITO dẫn điện tốt.
  6. Kỹ thuật phân tích đặc trưng:
    • Cấu trúc pha tinh thể: Nhiễu xạ tia X (XRD) góc quét $2\theta = 10^\circ - 80^\circ$, đối sánh chuẩn JCPDS.
    • Hình thái bề mặt và mặt cắt ngang: Kính hiển vi điện tử quét phát xạ trường FESEM (Hitachi S-4800).
    • Thành phần nguyên tố: Phổ tán sắc năng lượng tia X (EDS) dạng điểm và quét đường (Line-scan).
    • Phổ liên kết hóa học: Quang phổ quang điện tử tia X (XPS).
    • Tính chất quang học: Máy quang phổ UV-Vis spectrophotometer đo độ truyền qua ($T%$) và hệ số hấp thụ ($\alpha$).
    • Tính chất điện: Hệ đo 4 mũi nhọn (Four-point probe) xác định điện trở bề mặt ($R_{sheet}$).
    • Đặc trưng quang điện pin: Hệ thống đo mô phỏng mặt trời Solar Tester đạt chuẩn AM 1.5G ($1000\ W/m^2$, nhiệt độ mẫu ổn định 25°C).

Phát hiện đột phá và implications

Những phát hiện then chốt với bằng chứng thực nghiệm

  1. Giải quyết triệt để sự cố bong tróc màng điện cực Mo:
    Màng Mo đơn lớp phún xạ DC truyền thống ở áp suất thấp (2 mTorr) đạt điện trở suất thấp ($r \approx 1,2 \times 10^{-5}\ \Omega\cdot cm$) nhưng bị bong tróc 100% diện tích sau khi Selen hóa ở 500°C do ứng suất nhiệt cơ và sự tạo thành $MoSe_2$ mất kiểm soát dọc theo biên hạt cột. Bằng việc sáng tạo cấu trúc Mo 3 lớp (Lớp đệm DC 100 nm ở 5 mTorr + Lớp thân DC 700 nm ở 2 mTorr + Lớp phủ đỉnh RF 200 nm), cấu trúc màng trở nên siêu bền vững. Phổ EDS Line-scan chứng minh lớp Mo-RF đặc khít đã chặn đứng sự khuếch tán sâu của Se, chỉ cho phép hình thành một lớp $MoSe_2$ chuyển tiếp mỏng tối ưu (< 50 nm), đóng vai trò tiếp xúc ohmic lý tưởng cho lỗ trống.
  2. Nhiệt độ tối ưu hóa tổng hợp hạt nano CZTS và CIGS:
    Phân tích XRD và EDS xác nhận nhiệt độ phun nóng có ảnh hưởng quyết định đến tỷ lệ nguyên tử. Tại 195°C - 215°C, hạt CZTS tạo thành bị thiếu hụt kẽm ($Zn\text{-}poor$). Khi nhiệt độ đạt 225°C - 245°C, hạt nano đạt cấu trúc pha kesterite hoàn hảo, kích thước hạt đồng đều dưới 30 nm, phân tán tuyệt đối trong Hexanethiol không bị vón tụ. Đối với CIGS, nhiệt độ 255°C cho tỷ lệ hợp thức $Cu:In:Ga:S$ tối ưu và phổ hấp thụ UV-Vis cho thấy bờ hấp thụ dịch chuyển mạnh về vùng khả kiến với độ rộng vùng cấm quang học xác định $E_g \approx 1,45\ eV$.
  3. Động học Selen hóa tái cấu trúc màng hấp thụ:
    Khi Selen hóa màng CZTS ở nhiệt độ tăng dần từ 470°C, 490°C, 510°C đến 530°C, đỉnh nhiễu xạ (112) trên giản đồ XRD dịch chuyển rõ rệt về phía góc quét nhỏ hơn ($2\theta$ giảm từ $28,44^\circ$ xuống $27,20^\circ$), minh chứng cho sự thay thế hoàn toàn của ion có bán kính lớn $Se^{2-}$ ($1,98\ \text{Å}$) vào vị trí của $S^{2-}$ ($1,84\ \text{Å}$) trong mạng tinh thể. Ảnh FESEM mặt cắt ngang cho thấy ở 510°C - 530°C, các hạt nano (<30 nm) đã kết tụ và mọc tinh thể thành các hạt lớn kích thước $1 - 1,5\ \mu m$ kéo dài xuyên suốt chiều dày màng, triệt tiêu gần như hoàn toàn biên hạt tái tổ hợp.
  4. Màng điện cực cửa sổ lai $AgNW/ZnO$ chế tạo bằng ALD:
    Màng dây nano bạc phủ ZnO qua ALD giải quyết xuất sắc mâu thuẫn giữa độ dẫn và độ truyền qua. Khi số chu kỳ ALD đạt 300 - 400 chu kỳ, lớp màng oxit ZnO bao bọc đồng đều toàn bộ các nút giao dây bạc ($AgNW\text{ junctions}$), giảm điện trở bề mặt từ $25\ \Omega/\Box$ xuống $7 - 12\ \Omega/\Box$, đồng thời duy trì độ truyền qua quang học ở mức $76%$. Phổ XPS khẳng định liên kết hóa học $Ag\text{-}O$ và $Zn\text{-}O$ bền vững, bảo vệ dây nano bạc khỏi quá trình oxy hóa khí quyển.
  5. Thông số hoạt động của Tế bào quang điện hoàn chỉnh:
    Tế bào pin mặt trời cấu trúc $Thủy\ tinh / Mo / CZTSSe / CdS / ZnO / ITO / Ag$ và $Thủy\ tinh / Mo / CIGSSe / CdS / ZnO / ITO / Ag$ đạt các thông số quang điện vượt trội trong điều kiện chế tạo không chân không:
    • Pin CZTSSe Selen hóa tại 510°C: Điện áp hở mạch $V_{OC} = 410\ mV$, mật độ dòng ngắn mạch $J_{SC} = 18,5\ mA/cm^2$, hệ số điền đầy $FF = 0,52$, hiệu suất chuyển đổi $\eta \approx 3,94%$.
    • Pin CIGSSe Selen hóa với 0,3 g Se: Điện áp hở mạch $V_{OC} = 445\ mV$, mật độ dòng ngắn mạch $J_{SC} = 20,2\ mA/cm^2$, hệ số điền đầy $FF = 0,48$, hiệu suất chuyển đổi $\eta \approx 4,31%$.
                              ┌──────────────────────────────────────────────┐
                              │            Đặc tính Dòng - Áp (J-V)          │
                              │           Dưới nguồn sáng chuẩn AM 1.5G      │
                              └──────────────────────────────────────────────┘
  Mật độ dòng J (mA/cm²)
     │
  25 ┼──────────────────┐
     │                  │  (Tối: J gần như bằng 0 khi V < 0.4V)
  20 ┼ - - - - - - - - -│- - - - - - - - - - - - - - - - - - -
     │                  │                                    │
  15 ┼                  │     Đường cong J-V Chiếu sáng       │ Pmax (Vmp, Jmp)
     │                  │     Jsc ≈ 20.2 mA/cm²              ▼
  10 ┼                  │    ─────────────────────────────┐
     │                  │                                  \
   5 ┼                  │                                   \
     │                  │                                    \
   0 ┴──────────────────┴─────────────────────────────────────┴─────▶ Điện áp V (Volt)
     0                 0.1                0.2                0.3   0.4  (Voc ≈ 0.445V)

Ý nghĩa khoa học và Ứng dụng thực tiễn

  • Ý nghĩa Lý thuyết & Học thuật: Đặt nền móng lý thuyết thực nghiệm cho việc kiểm soát pha tinh thể kesterite/chalcopyrite đa cấu tử thông qua con đường động học hóa học pha lỏng. Công bố quốc tế trên các tạp chí ISI uy tín: Green Processing and Synthesis (2016) [DOI: 10.1515/gps-2016-0021] và Nanotechnology (2016) [DOI: 10.1088/0957-4484/27/33/335202], Journal of Electronic Materials (2016).
  • Ý nghĩa Công nghệ & Môi trường: Đưa ra quy trình sản xuất màng quang điện "xanh", loại bỏ hoàn toàn việc sử dụng dung môi kịch độc Hydrazine, mở ra triển vọng ứng dụng công nghệ in cuộn (Roll-to-roll printing) trên các đế mềm dẻo (flexible substrates).
  • Ý nghĩa Kinh tế - Xã hội: Hạ thấp đáng kể rào cản chi phí đầu tư thiết bị chân không, chứng minh năng lực tự chủ nghiên cứu chế tạo pin mặt trời màng mỏng thế hệ mới hoàn chỉnh ngay tại các phòng thí nghiệm trong nước.

Limitations và Future Research

Mặc dù đạt được những bước tiến mang tính đột phá, luận án thẳng thắn chỉ ra các giới hạn kỹ thuật nội tại:

  1. Sự thiếu hụt thế hở mạch ($V_{OC}\text{ deficit}$): Hiệu suất tế bào dừng lại ở mức ~4% (so với kỷ lục thế giới 12,6% của IBM hay 22,6% của ZSW) chủ yếu do mật độ khuyết tật bẫy sâu ($Cu\text{-}Zn$ antisite defects) và hiện tượng tách pha thứ cấp kích thước nanomet ($ZnS, Cu_2SnS_3$) tại mặt phân giới chưa được kiểm soát triệt để.
  2. Dư lượng tạp chất Carbon và Oxy: Việc sử dụng chất hoạt động bề mặt hữu cơ (Oleylamine, Hexanethiol) trong quá trình tổng hợp hạt nano để lại một lớp màng carbon mỏng dạng màng chắn vi mô sau Selen hóa, làm tăng điện trở nối tiếp ($R_s$) của linh kiện.
  3. Giới hạn diện tích hoạt động (Active Area): Các mẫu pin mới được chế tạo trên diện tích tế bào nhỏ ($0,4 - 1,0\ cm^2$), chưa tiến hành phân tích độ suy giảm hiệu suất khi ghép nối thành mô-đun kích thước lớn.

Chương trình nghiên cứu 10 năm tiếp theo

  • Hướng 1: Kỹ thuật biến tính tạp chất kiềm và Cation thay thế: Đưa các nguyên tố kiềm ($Na, K, Cs$) vào màng Mo hoặc lớp hấp thụ thông qua xử lý sau lắng đọng (Post-deposition treatment - PDT); thay thế một phần kẽm bằng Cadmium ($Cd$) hoặc Mangan ($Mn$), thay thế thiếc bằng Germanium ($Ge$) nhằm tinh chỉnh cấu trúc vùng năng lượng, giảm triệt để $V_{OC}\text{ deficit}$.
  • Hướng 2: Khử hoàn toàn carbon bằng quy trình quang hóa/Ozone: Ứng dụng kỹ thuật tiền xử lý màng in gạt bằng chiếu xạ tử ngoại kết hợp xử lý khí Ozone ($UV\text{-}Ozone$) hoặc plasma nhiệt độ thấp trước khi Selen hóa để loại bỏ triệt để liên kết hữu cơ chuỗi dài.
  • Hướng 3: Chế tạo pin mặt trời cấu trúc Tandem siêu hiệu suất: Tích hợp lớp hấp thụ CZTSSe hoặc CIGSSe có độ rộng vùng cấm hẹp ($1,0 - 1,1\ eV$) làm tế bào đáy (bottom cell) kết hợp với lớp tế bào đỉnh Perovskite ($1,6 - 1,7\ eV$) nhằm phá vỡ giới hạn hiệu suất Shockley-Queisser của pin đơn lớp, hướng tới hiệu suất mô-đun vượt trên 28%.

Tác động và ảnh hưởng

                                  ┌──────────────────────────────────────────────┐
                                  │      Ma Trận Tác Động Toàn Diện Của Luận Án  │
                                  └──────────────────────────────────────────────┘
                                                         │
         ┌───────────────────────────────────────────────┼───────────────────────────────────────────────┐
         ▼                                               ▼                                               ▼
┌───────────────────────────────┐               ┌───────────────────────────────┐               ┌───────────────────────────────┐
│     HỌC THUẬT & ĐÀO TẠO       │               │      CÔNG NGHIỆP NĂNG LƯỢNG   │               │      CHÍNH SÁCH QUỐC GIA      │
│ - Chuỗi công bố ISI uy tín    │               │ - Chuyển giao công nghệ in    │               │ - Đóng góp Chiến lược NLTT    │
│ - Tài liệu tham khảo chuẩn mực│               │   mực nano chi phí thấp       │               │   Quyết định 2058/QĐ-TTg      │
│   về vật liệu Kesterite       │               │ - Giảm phụ thuộc vật liệu hiếm│               │ - Phát triển chuỗi cung ứng   │
└───────────────────────────────┘               └───────────────────────────────┘               └───────────────────────────────┘
  • Tác động Học thuật: Cung cấp nguồn trích dẫn học thuật nền tảng cho cộng đồng nghiên cứu quang điện tại Việt Nam và khu vực Đông Nam Á. Các bài báo công bố từ luận án mở ra hướng nghiên cứu liên ngành giữa Vật lý chất rắn, Hóa keo và Công nghệ nano.
  • Chuyển dịch Công nghiệp: Công nghệ tổng hợp hạt nano và tạo mực in gạt mở đường cho các doanh nghiệp sản xuất linh kiện quang điện chế tạo pin mặt trời màng mỏng tích hợp tòa nhà (BIPV) với chi phí sản xuất ước tính giảm 30-40% so với công nghệ bốc bay chân không truyền thống.
  • Hỗ trợ Chính sách Năng lượng: Cung cấp luận cứ khoa học thực nghiệm vững chắc, chứng minh năng lực nội địa hóa công nghệ chế tạo pin mặt trời theo định hướng Chiến lược phát triển năng lượng tái tạo của Chính phủ đến năm 2050.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giảng viên chuyên ngành Vật liệu/Vật lý: Tiếp cận một quy trình thực nghiệm chi tiết từ tổng hợp vật liệu hạt nano đơn pha, chế tạo màng đa lớp đến kỹ thuật đóng gói và đo đạc thông số pin quang điện chuẩn quốc tế.
  • Bộ phận R&D của các Tập đoàn Năng lượng & Bán dẫn: Kế thừa bí quyết công nghệ phún xạ màng Mo 3 lớp chống bóc tách và giải pháp màng điện cực cửa sổ lai $AgNW/ZnO$ bằng ALD để ứng dụng vào sản xuất màn hình cảm ứng, pin mặt trời màng mỏng uốn dẻo.
  • Các Cơ quan Quản lý Khoa học và Hoạch định Chính sách: Sở hữu bằng chứng thực tiễn để xây dựng các chương trình tài trợ nghiên cứu trọng điểm quốc gia (NAFOSTED, Chương trình KHCN 911), định hướng phát triển chuỗi giá trị công nghệ sạch tự chủ.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?

Luận án đã mở rộng mô hình truyền điện tử và tái tổ hợp tại vùng điện tích không gian tiếp xúc dị thể chalcopyrite/kesterite khi kiểm soát nồng độ pha tạp dị thể thông qua động học khuếch tán Selen. Luận án chứng minh sự hình thành tự phát có kiểm soát của lớp rào thế đơn pha $MoSe_2$ dạng định hướng trục $c$ đóng vai trò lớp chặn tái tổ hợp lỗ trống (electron-reflector / hole-selective contact), làm sâu sắc thêm lý thuyết phát xạ nhiệt và xuyên hầm tiếp xúc kim loại - bán dẫn.

2. Điểm cải tiến phương pháp luận cốt lõi so với các nghiên cứu quốc tế là gì?

So với phương pháp hòa tan Hydrazine của IBM (Mitzi et al. [103]) vốn độc hại chết người và phương pháp đồng bốc bay chân không cao của ZSW (Jackson et al. [75]) vốn đắt đỏ, luận án đã thiết lập quy trình tích hợp khép kín: Tổng hợp hạt nano bằng phản ứng phun nóng xanh $\rightarrow$ Phân tán mực nano trong dung môi an toàn Hexanethiol $\rightarrow$ In gạt tạo màng không chân không $\rightarrow$ Xử lý Selen hóa nhiệt độ cao kết hợp cấu trúc điện cực Mo 3 lớp (DC/DC/RF). Quy trình này vừa đảm bảo an toàn tuyệt đối cho người thao tác, vừa cắt giảm hơn 60% chi phí thiết bị chế tạo.

3. Phát hiện thực nghiệm nào bất ngờ và có ý nghĩa vật lý lớn nhất?

Phát hiện bất ngờ nhất là hiện tượng sụt giảm đột ngột điện trở tiếp xúc nút giao của mạng dây nano bạc ($AgNW$) khi được phủ một lớp oxit kẽm siêu mỏng bằng ALD (100 - 300 chu kỳ). Thay vì làm tăng điện trở như suy đoán thông thường về việc phủ thêm oxit bán dẫn, lớp ZnO lắng đọng đơn lớp nguyên tử tạo ra hiệu ứng nén cơ học vi mô và lấp đầy các khoảng trống tiếp xúc giữa các dây nano, làm giảm điện trở bề mặt màng từ $25\ \Omega/\Box$ xuống $7\ \Omega/\Box$ trong khi vẫn giữ nguyên hệ số truyền qua quang học ở mức $76%$.

                              ┌──────────────────────────────────────────────┐
                              │     Hiệu ứng Lớp Phủ ZnO (ALD) Lên Mạng      │
                              │           Dây Nano Bạc (AgNW)                │
                              └──────────────────────────────────────────────┘

        TRƯỚC KHI PHỦ ZnO (Chỉ có AgNW)                SAU KHI PHỦ ZnO QUA ALD (300 chu kỳ)
     ┌───────────────────────────────────┐          ┌───────────────────────────────────┐
     │      \     /                      │          │      \█████/                      │
     │       \   /                       │          │       \███/                       │
     │        \ /   <-- Nút giao tiếp xúc│          │        \█/   <-- Khóa liên kết    │
     │        / \       lỏng lẻo, Rs cao │          │        /█\       chặt chẽ bởi ZnO │
     │       /   \                       │          │       /███\      Rs giảm mạnh     │
     │      /     \                      │          │      /█████\                      │
     │   R_sheet ≈ 25 Ω/□                │          │   R_sheet ≈ 7 - 12 Ω/□            │
     └───────────────────────────────────┘          └───────────────────────────────────┘

4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không?

Hoàn toàn có. Luận án mô tả chi tiết từng bước: Từ khối lượng tiền chất chính xác ($0,49\ g\ CdSO_4$, $0,86\ g\ \text{Thiourea}$ trong tổng hợp CdS; áp suất phún xạ Mo 5 mTorr và 2 mTorr; nhiệt độ phản ứng phun nóng 195°C - 255°C; dải nhiệt độ Selen hóa 470°C - 530°C với lượng bột Se từ 0,05 g đến 0,4 g). Mọi thông số điều khiển lưu lượng khí MFC, công suất nguồn DC (150 W) và RF đều được chuẩn hóa, cho phép bất kỳ phòng thí nghiệm màng mỏng quang điện nào cũng có thể tái lập chính xác.

5. Lộ trình phát triển công nghệ trong 10 năm tới được vạch ra như thế nào?

Lộ trình tập trung vào 3 giai đoạn:

  • Giai đoạn 1 (1-3 năm): Tinh chỉnh cấu trúc vi mô, thụ động hóa biên hạt bằng muối kiềm ($NaF, KF$) để nâng hiệu suất pin CZTSSe phi chân không lên 8-10%.
  • Giai đoạn 2 (4-6 năm): Phát triển kỹ thuật in phun (inkjet printing) hoặc in cuộn (slot-die roll-to-roll) trên đế polyimide mềm dẻo.
  • Giai đoạn 3 (7-10 năm): Chế tạo mô-đun pin quang điện tích hợp màng mỏng diện tích lớn ($30 \times 30\ cm^2$) và phát triển pin đa tiếp giáp Tandem Perovskite/CZTSSe đạt hiệu suất thương mại hóa > 25%.

Kết luận

Công trình luận án tiến sĩ của NCS. Phạm Anh Tuân đã hoàn thành xuất sắc các mục tiêu nghiên cứu đặt ra, đem lại 5 đóng góp học thuật và công nghệ cốt lõi:

  1. Thiết kế và chế tạo thành công lớp điện cực đáy Molybdenum đa tầng (Mo-DC/Mo-RF): Triệt tiêu hoàn toàn ứng suất phá hủy màng, kiểm soát chiều dày lớp chuyển tiếp $MoSe_2$, bảo đảm tính bám dính và ổn định nhiệt tuyệt đối trong môi trường Selen hóa trên 500°C.
  2. Làm chủ công nghệ tổng hợp hạt nano kesterite CZTS và chalcopyrite CIGS đơn pha bằng phương pháp phun nóng: Xác lập bộ thông số nhiệt độ tối ưu (225°C - 245°C đối với CZTS và 255°C đối với CIGS), tạo ra các hạt nano siêu mịn dưới 30 nm phân tán hoàn hảo trong dung môi không độc hại.
  3. Làm sáng tỏ cơ chế Selen hóa pha lỏng: Chuyển hóa thành công màng in gạt hạt nano thành màng hấp thụ quang học đơn pha CZTSSe và CIGSSe có độ kết tinh cao, kích thước hạt tinh thể lớn ($> 1\ \mu m$), tối ưu hóa độ rộng vùng cấm quang học $E_g$ trong dải lý tưởng $1,0 - 1,45\ eV$.
  4. Phát triển thành công điện cực cửa sổ màng lai tiên tiến $AgNW/ZnO$ bằng công nghệ ALD: Đạt điện trở bề mặt $7 - 12\ \Omega/\Box$ và độ truyền qua $76%$, mở ra giải pháp thay thế hoàn hảo cho màng TCO truyền thống, loại bỏ nguy cơ plasma phá hủy lớp đệm nhạy cảm.
  5. Chế tạo hoàn chỉnh tế bào pin mặt trời màng mỏng hoạt động ổn định: Xác lập hiệu suất chuyển đổi quang điện xấp xỉ 4% ở điều kiện tiêu chuẩn AM 1.5G bằng quy trình hóa học xanh phi chân không, khẳng định tính tự chủ khoa học công nghệ và đóng góp thiết thực vào chiến lược phát triển năng lượng tái tạo bền vững.
