Tổng quan nghiên cứu

Vật liệu perovskite manganite, đặc biệt là hệ LaMnO3, đã trở thành tâm điểm nghiên cứu trong ngành Vật lý Chất rắn và Khoa học Vật liệu trong những thập kỷ gần đây nhờ sở hữu những tính chất điện-từ độc đáo và phức tạp. Nổi bật trong số đó là hiệu ứng từ trở khổng lồ (Colossal Magnetoresistance - CMR), nơi điện trở của vật liệu có thể thay đổi đến hàng triệu lần khi đặt trong từ trường mạnh, ví dụ cỡ khoảng 10 Tesla. Hiện tượng này mở ra tiềm năng ứng dụng rộng lớn trong các thiết bị lưu trữ thông tin mật độ cao và cảm biến từ trường nhạy. Tuy nhiên, bản chất vật lý của các perovskite manganite, với sự cạnh tranh phức tạp giữa các tương tác trao đổi kép (Double Exchange - DE) và siêu trao đổi (Super Exchange - SE) cùng hiệu ứng méo mạng Jahn-Teller, vẫn còn nhiều khía cạnh chưa được làm sáng tỏ hoàn toàn bởi các mô hình lý thuyết hiện hành.

Luận văn này đặt ra mục tiêu nghiên cứu sâu sắc về các chuyển pha và hiệu ứng thay thế trong hệ perovskite manganite ABO3. Cụ thể, nghiên cứu tập trung vào việc làm rõ ảnh hưởng của nồng độ pha tạp canxi (Ca) và sự khuyết thiếu oxy () đến cấu trúc tinh thể, các tính chất điện và từ của hệ La1-xCaxMnO3-. Thêm vào đó, luận văn khảo sát tác động của việc thay thế trực tiếp các nguyên tố kim loại chuyển tiếp 3d như Fe, Co, Ni, Cr, Al và Cu vào vị trí mangan (Mn) trong cấu trúc, cũng như các tính chất đặc trưng như hiệu ứng từ nhiệt và trật tự điện tích của một số hợp chất thiếu Lantan (LaxCayMnO3-).

Nghiên cứu được thực hiện trong khoảng thời gian nhiều năm, bao gồm các thí nghiệm tại Việt Nam và một số phép đo bổ sung thông qua hợp tác quốc tế tại Italia và Hàn Quốc. Các phát hiện của luận văn có ý nghĩa quan trọng trong việc củng cố hiểu biết cơ bản về cơ chế hình thành các tính chất điện-từ và từ nhiệt trong vật liệu perovskite, từ đó mở ra hướng đi mới để tối ưu hóa vật liệu. Mục tiêu cuối cùng là nâng cao nhiệt độ chuyển pha Curie (TC) của các hợp chất lên vùng nhiệt độ phòng và tăng cường tỉ số từ điện trở ở từ trường thấp, đồng thời khám phá các vật liệu có hiệu ứng từ nhiệt lớn cho công nghệ làm lạnh thế hệ mới. Các kết quả nghiên cứu đã được công bố rộng rãi thông qua 14 bài báo trên các tạp chí khoa học và báo cáo tại các hội nghị chuyên ngành trong nước và quốc tế, chứng minh đóng góp đáng kể của luận văn.

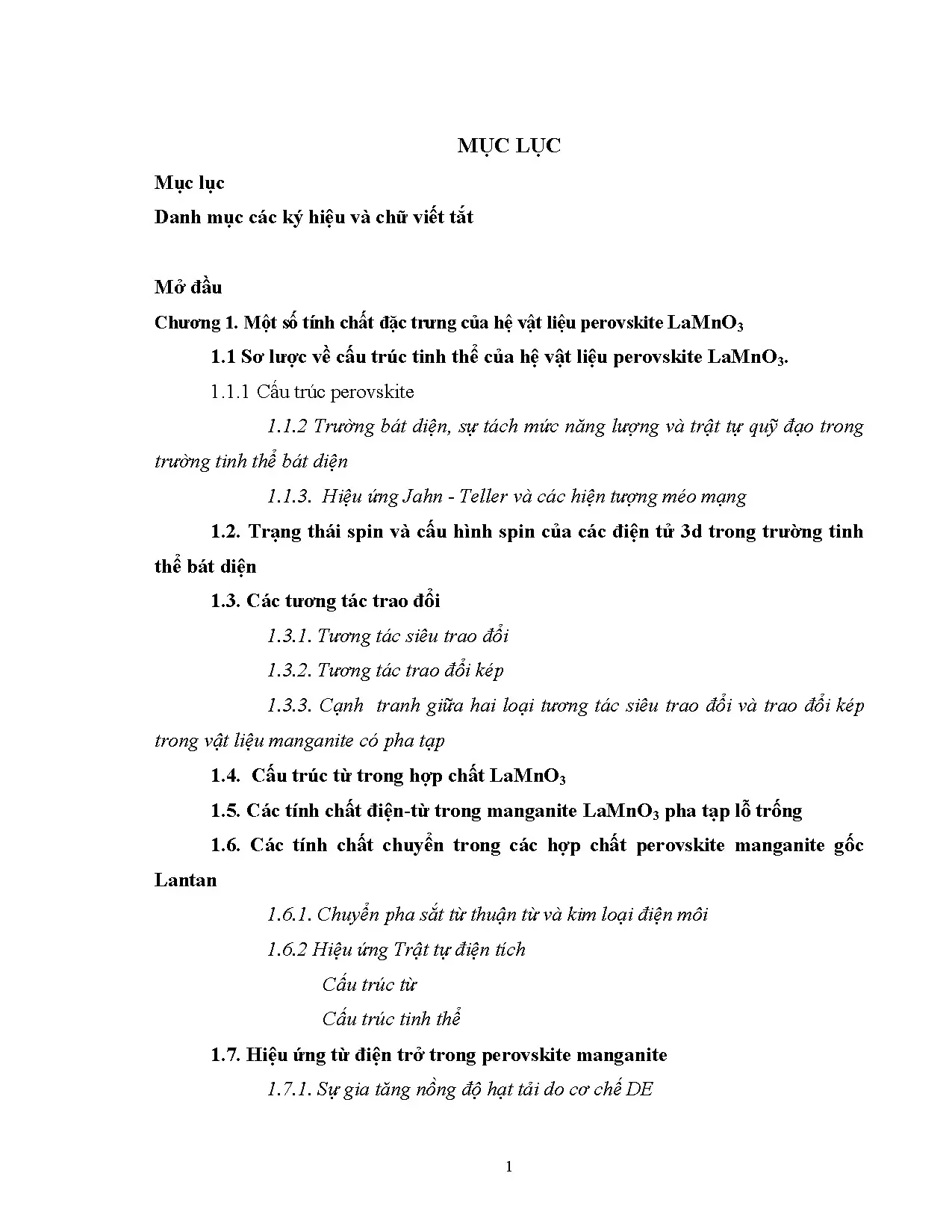

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu này được xây dựng trên nền tảng của nhiều khung lý thuyết và mô hình vật lý quan trọng nhằm giải thích các tính chất phức tạp của vật liệu perovskite manganite. Trước hết, Lý thuyết trường tinh thể bát diện được sử dụng để phân tích sự tách mức năng lượng của các điện tử 3d trong ion mangan, tạo ra các quỹ đạo t2g và eg, với năng lượng tách mức có thể đạt tới 1,5 eV. Điều này dẫn đến sự định xứ của điện tử và ảnh hưởng trực tiếp đến tính chất vật liệu. Tiếp theo, Hiệu ứng Jahn-Teller được xem xét chi tiết. Hiệu ứng này giải thích sự méo mạng tinh thể (ví dụ từ cấu trúc lập phương sang trực giao) nhằm giảm năng lượng hệ thống khi có số lẻ điện tử trong mức eg, như trường hợp ion Mn3+. Sự méo mạng này đóng vai trò then chốt trong việc khống chế tính chất dẫn và từ của vật liệu.

Hai mô hình tương tác trao đổi chính được phân tích là Tương tác siêu trao đổi (SE) và Tương tác trao đổi kép (DE). Tương tác SE, chủ yếu là phản sắt từ, xảy ra giữa các ion mangan cùng hóa trị (Mn3+-O-Mn3+ hoặc Mn4+-O-Mn4+) thông qua ion oxy, với cường độ phụ thuộc vào góc liên kết Mn-O-Mn. Ngược lại, tương tác DE, mang tính sắt từ, xảy ra giữa các ion mangan khác hóa trị (Mn3+-O-Mn4+), liên quan trực tiếp đến sự chuyển dịch thực sự của điện tử và làm tăng tính dẫn điện. Sự cạnh tranh giữa hai loại tương tác này quyết định trạng thái từ tính và tính dẫn của vật liệu, đồng thời giải thích sự xuất hiện của các pha từ khác nhau như sắt từ và phản sắt từ.

Các khái niệm chính được làm rõ bao gồm: Trật tự điện tích (Charge Ordering - CO), hiện tượng các electron trở nên định xứ và các ion có điện tích khác nhau sắp xếp có trật tự trên mạng, dẫn đến sự gia tăng đột ngột của điện trở ở nhiệt độ đặc trưng TCO (ví dụ TCO = 235 K trong Pr0.4MnO3). Trạng thái thủy tinh từ (Spin Glass/Cluster Glass), mô tả sự đóng băng hỗn loạn của các spin ở nhiệt độ thấp, được đặc trưng bởi sự khác biệt giữa đường cong từ độ làm lạnh có từ trường (FC) và không có từ trường (ZFC). Ngoài ra, thừa số dung hạn của Goldschmidt (t) là một chỉ số quan trọng, được định nghĩa là t = (rA + rO) / √2 (rB + rO), giúp đánh giá sự ổn định cấu trúc và mức độ méo mạng, với vật liệu ổn định khi t nằm trong khoảng 0,89 đến 1,02. Các thuật ngữ như nhiệt độ Curie (TC), nhiệt độ chuyển pha kim loại - điện môi (TP), và các trạng thái điện môi thuận từ (PMI), sắt từ điện môi (FMI), kim loại sắt từ (FMM) cũng được sử dụng để mô tả chi tiết các chuyển pha trong vật liệu.

Phương pháp nghiên cứu

Nghiên cứu này được tiến hành chủ yếu bằng các phương pháp thực nghiệm một cách hệ thống.

Nguồn dữ liệu và chế tạo mẫu: Các dữ liệu được thu thập từ các mẫu vật liệu perovskite manganite được chế tạo tại phòng thí nghiệm. Quy trình chế tạo mẫu bao gồm ba phương pháp chính: Phương pháp đồng kết tủa, Phương pháp sol-gel, và Công nghệ gốm. Những phương pháp này được lựa chọn để đảm bảo sự đồng nhất và độ tinh khiết cao của các mẫu vật liệu, đặc biệt là với các hệ phức tạp như La1-xCaxMnO3-, La2/3Ca1/3Mn1-XTMXO3- (với TM = Fe, Co, Ni, Cr, Al, Cu), và LaxCayMnO3-. Cỡ mẫu cho mỗi thành phần vật liệu là nhiều mẫu được tổng hợp tỉ mỉ, với các biến thể về nồng độ pha tạp và điều kiện xử lý nhiệt để khảo sát toàn diện ảnh hưởng của từng yếu tố. Phương pháp chọn mẫu tập trung vào việc tạo ra một dải rộng các thành phần hóa học và cấu trúc tinh thể, nhằm phân tích sự phụ thuộc của tính chất vật liệu vào các yếu tố này một cách có hệ thống.

Phương pháp nghiên cứu cấu trúc và thành phần:

  • Phương pháp nhiễu xạ bột tia X (XRD): Dùng để xác định cấu trúc tinh thể, hằng số mạng và pha tạp có trong mẫu. Ví dụ, XRD được sử dụng để quan sát sự thay đổi cấu trúc từ lập phương sang trực giao khi nồng độ Ca thay đổi.
  • Phân tích nhiệt vi sai (DTA) và độ mất trọng lượng (TGA): Cung cấp thông tin về các quá trình nhiệt (chuyển pha, phân hủy) và sự thay đổi khối lượng của mẫu theo nhiệt độ.
  • Ảnh hiển vi điện tử quét (SEM) và phổ tán sắc năng lượng (EDS): Cho phép khảo sát cấu trúc bề mặt, hình thái học của hạt và xác định thành phần nguyên tố, sự phân bố của các nguyên tố trên bề mặt mẫu. EDS đặc biệt hữu ích để xác định nồng độ thực tế của các nguyên tố trong hợp chất, ví dụ các nguyên tố trong hợp thức La1-xCaxMnO3- (Bảng 3.1).
  • Xác định thành phần khuyết thiếu oxy (): Một phép đo chuyên biệt để định lượng mức độ khuyết thiếu oxy trong cấu trúc, yếu tố quan trọng ảnh hưởng đến trạng thái hóa trị của mangan và các tính chất điện-từ.

Các phép đo nghiên cứu tính chất vật liệu:

  • Hệ đo từ kế mẫu rung (VSM) và phương pháp tích phân: Dùng để đo mô men từ phụ thuộc vào nhiệt độ (M-T) và từ trường (M-H), từ đó xác định nhiệt độ Curie (TC), tính chất sắt từ/thuận từ.
  • Phép đo đường cong từ hóa làm lạnh có từ trường (MFC) và không có từ trường (MZFC): Được sử dụng để xác định sự xuất hiện của trạng thái thủy tinh từ hoặc từ thủy tinh đám.
  • Phép đo hệ số từ hóa động: Cung cấp thông tin về các chuyển pha từ tính động.
  • Phép đo điện trở và từ trở: Sử dụng phương pháp bốn mũi dò để xác định sự phụ thuộc của điện trở vào nhiệt độ (R-T) và từ trường (MR), đặc biệt quan trọng để khảo sát hiệu ứng từ trở khổng lồ (CMR) và các chuyển pha kim loại - điện môi.
  • Phép đo cộng hưởng thuận từ điện tử (EPR): Dùng để nghiên cứu trạng thái spin của các ion từ tính và tương tác của chúng với môi trường tinh thể.
  • Phép đo từ nhiệt: Đánh giá hiệu ứng từ nhiệt của vật liệu, quan trọng cho ứng dụng làm lạnh từ.

Các phương pháp phân tích này được lựa chọn cẩn thận vì chúng cung cấp cái nhìn đa chiều và toàn diện về các đặc trưng vật lý của vật liệu perovskite manganite, từ cấu trúc vi mô, thành phần hóa học đến các tính chất điện-từ và từ nhiệt. Sự kết hợp các kỹ thuật này cho phép xác định chính xác các chuyển pha, làm sáng tỏ các cơ chế vật lý phức tạp và đánh giá tiềm năng ứng dụng của vật liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã mang lại nhiều phát hiện quan trọng, làm sâu sắc thêm hiểu biết về vật liệu perovskite manganite và các hiệu ứng vật lý đặc trưng của chúng.

  1. Ảnh hưởng của pha tạp Ca trong hệ La1-xCaxMnO3-:

    • Cấu trúc tinh thể: Khi nồng độ Ca tăng từ x = 0,1 đến x = 0,5, cấu trúc tinh thể của hợp chất La1-xCaxMnO3- dần chuyển từ dạng lập phương sang trực giao. Điều này được thể hiện qua sự thay đổi các hằng số mạng a, b, c và thể tích ô cơ sở V, như minh họa chi tiết trong một số giản đồ (ví dụ, Hình 3.4). Sự méo mạng này có liên quan chặt chẽ đến hiệu ứng Jahn-Teller.
    • Tính chất từ: Nhiệt độ chuyển pha Curie (TC) thay đổi đáng kể theo nồng độ Ca. Ví dụ, TC của các mẫu La1-xCaxMnO3- có thể biến thiên từ khoảng 100 K đến 265 K (với x = 0,3), hoặc thậm chí cao hơn, tùy thuộc vào nồng độ pha tạp (Bảng 3.4). Sự thay đổi này cho thấy tương tác trao đổi kép (DE) chiếm ưu thế hơn khi nồng độ Ca tăng đến một giá trị nhất định (khoảng x = 0,3).
    • Hiệu ứng từ nhiệt: Các mẫu La1-xCaxMnO3- thể hiện hiệu ứng từ nhiệt đáng kể. Biến thiên entropy từ (Sm) của các mẫu đạt giá trị cực đại khi từ trường ngoài tăng lên, ví dụ dưới tác dụng của từ trường 3 Tesla hoặc 5 Tesla (Hình 3.9), cho thấy tiềm năng ứng dụng trong công nghệ làm lạnh từ.
    • Từ điện trở: Hiệu ứng từ điện trở (MR) khổng lồ được quan sát, đạt giá trị cực đại gần nhiệt độ chuyển pha TC. Tỉ số CMR cực đại của các mẫu La1-xCaxMnO3- biến đổi theo nồng độ x, ví dụ, có thể đạt tới hàng chục phần trăm ở một số nồng độ tối ưu (Bảng 3.6), như thể hiện trên các đường cong CMR phụ thuộc vào nhiệt độ và từ trường (Hình 3.10, Hình 3.11).

  2. Ảnh hưởng của pha tạp kim loại 3d vào vị trí Mn trong hệ La2/3Ca1/3Mn1-xTMxO3-:

    • Cấu trúc và thành phần: Pha tạp các nguyên tố Fe, Co, Ni, Cr, Al, Cu (ví dụ với x = 0,1) vào vị trí Mn đã làm thay đổi đáng kể cấu trúc mạng tinh thể và nồng độ khuyết thiếu oxy () của các mẫu (Bảng 4.1, Bảng 4.2).
    • Tính chất điện-từ: Phát hiện cho thấy việc thay thế trực tiếp vào vị trí Mn thường dẫn đến sự giảm mạnh nhiệt độ chuyển pha TC và độ dẫn điện của vật liệu. Tuy nhiên, đồng thời lại làm tăng đáng kể giá trị từ trở, đặc biệt ở từ trường thấp (Hình 4.6), một ví dụ điển hình là các mẫu La2/3Ca1/3Mn0,9TM0,1O3 có thể cho tỉ số từ trở vượt trội. Điều này được giải thích bởi sự suy giảm cường độ tương tác trao đổi kép do sự pha loãng phân mạng từ.

  3. Tính chất của một số hợp chất thiếu Lantan LaxCayMnO3- (x+y < 1):

    • Hiệu ứng từ nhiệt và từ tính: Các hợp chất thiếu Lantan như La0,54Ca0,32MnO3-, La0,45Ca0,43MnO3-, và La0,50Ca0,30MnO3- cũng thể hiện hiệu ứng từ nhiệt lớn và các tính chất từ đáng chú ý. Các giá trị TC và biến thiên entropy từ (Sm) của các mẫu này có thể cạnh tranh với các hợp chất đủ Lantan (Bảng 5.1, Bảng 5.2). Từ độ của các mẫu phụ thuộc rõ rệt vào nhiệt độ (Hình 5.5, Hình 5.15, Hình 5.21) và từ trường (Hình 5.8, Hình 5.9).
    • Trạng thái đặc biệt: Một số hợp chất thiếu Lantan còn cho thấy sự xuất hiện của trạng thái thủy tinh từ hoặc hiệu ứng từ trở lớn trong vùng nhiệt độ thấp (Hình 5.18, Hình 5.19), mở ra hướng nghiên cứu mới về các vật liệu có ứng dụng tiềm năng trong điều khiển spin và bộ nhớ.

Thảo luận kết quả

Các phát hiện trên củng cố quan điểm rằng tính chất của perovskite manganite được chi phối bởi sự tương tác phức tạp giữa nhiều yếu tố. Sự cạnh tranh giữa tương tác siêu trao đổi (SE) và trao đổi kép (DE) là nguyên nhân chính dẫn đến các chuyển pha từ tính và sự thay đổi độ dẫn. Khi nồng độ pha tạp Ca tăng, tỉ lệ Mn3+/Mn4+ thay đổi, làm tăng cường tương tác DE và dẫn đến sự xuất hiện tính sắt từ và kim loại. Ngược lại, pha tạp các kim loại 3d vào vị trí Mn làm suy yếu tương tác DE, dẫn đến giảm TC và độ dẫn, nhưng lại có thể tăng CMR do cơ chế tán xạ phụ thuộc spin được tăng cường.

Hiệu ứng méo mạng Jahn-Teller và vai trò của bán kính ion trung bình <rA> cũng là yếu tố then chốt. Sự méo mạng này ảnh hưởng đến sự định xứ của các điện tử eg và cường độ tương tác trao đổi. Bán kính ion trung bình <rA> tại vị trí A quyết định góc liên kết Mn-O-Mn, ví dụ, góc liên kết khoảng 160 độ ở La0,7Ca0,3MnO3- với thừa số dung hạn  = 0,916, ảnh hưởng trực tiếp đến TC và CMR. Các nghiên cứu cho thấy TC đạt cực đại tại <rA> = 1,23 Å và giảm mạnh khi <rA> bé hơn 1,19 Å, dẫn đến chuyển từ trạng thái sắt từ kim loại sang thủy tinh spin điện môi. Điều này lý giải tại sao việc thay thế các nguyên tố có bán kính ion khác nhau lại tạo ra những thay đổi đáng kể về tính chất vật liệu.

So sánh với các nghiên cứu trước đây, luận văn đã xác nhận và mở rộng hiểu biết về giản đồ pha của hệ La1-xCaxMnO3-, đặc biệt là ở các nồng độ pha tạp khác nhau, và làm rõ hơn về tính chất của các hợp chất thiếu Lantan. Ví dụ, nhiệt độ chuyển pha TC và biến thiên entropy từ Smmax được đo đạc trong luận văn (Bảng 3.4, Bảng 3.5, Bảng 5.1, Bảng 5.2) cho thấy sự tương đồng và đôi khi vượt trội so với các kết quả đã công bố trước đó, đặc biệt trong việc đạt được CMR cao ở từ trường thấp.

Ý nghĩa của các kết quả này rất lớn, không chỉ trong việc củng cố lý thuyết về vật lý chất rắn mà còn mở ra những hướng ứng dụng thực tiễn. Vật liệu với hiệu ứng CMR cao có thể được sử dụng trong các cảm biến từ trường độ nhạy cao và đầu đọc dữ liệu tiên tiến, nơi mà sự thay đổi điện trở hàng chục đến hàng trăm phần trăm trong từ trường thấp là rất có giá trị. Các vật liệu có hiệu ứng từ nhiệt lớn lại hứa hẹn phát triển công nghệ làm lạnh từ, một giải pháp thân thiện môi trường và tiết kiệm năng lượng hơn so với các phương pháp làm lạnh truyền thống. Dữ liệu thực nghiệm của luận văn có thể được trình bày một cách trực quan thông qua các biểu đồ như đường cong R-T (điện trở theo nhiệt độ), M-T (từ độ theo nhiệt độ), MR-H (từ trở theo từ trường), và Sm-T (biến thiên entropy từ theo nhiệt độ), cùng các bảng so sánh hằng số mạng, nhiệt độ chuyển pha và tỉ số CMR cực đại, giúp dễ dàng phân tích và tổng hợp thông tin.

Đề xuất và khuyến nghị

Để phát huy tối đa tiềm năng của các vật liệu perovskite manganite và các phát hiện từ luận văn này, chúng tôi đưa ra các đề xuất và khuyến nghị cụ thể dưới đây:

  1. Tối ưu hóa thành phần và công nghệ chế tạo để nâng cao nhiệt độ Curie (TC):

    • Hành động: Tiếp tục nghiên cứu pha tạp các nguyên tố 3d khác và điều chỉnh nồng độ pha tạp, cũng như tối ưu hóa điều kiện tổng hợp (như nhiệt độ nung, thời gian thiêu kết) một cách tinh vi.
    • Mục tiêu: Nâng cao nhiệt độ Curie (TC) của vật liệu lên trên 280 Kelvin (tức là gần nhiệt độ phòng) để thuận tiện cho các ứng dụng thực tế.
    • Thời gian: Mục tiêu này cần được thực hiện trong vòng 3 đến 5 năm tới.
    • Chủ thể: Các nhóm nghiên cứu vật liệu tại các viện nghiên cứu và trường đại học.

  2. Phát triển vật liệu có hiệu ứng từ điện trở (CMR) cao ở từ trường thấp:

    • Hành động: Tập trung vào việc phát triển công nghệ chế tạo mẫu với cấu trúc vi mô được kiểm soát chặt chẽ (ví dụ: kích thước hạt nano, hình thái bề mặt) và tìm kiếm các thành phần pha tạp mới.
    • Mục tiêu: Nâng cao tỉ số từ điện trở (CMR) lên trên 50% dưới tác dụng của từ trường thấp (dưới 1 Tesla), đáp ứng yêu cầu của các cảm biến từ trường thế hệ mới và đầu đọc thông tin.
    • Thời gian: Dự kiến hoàn thành trong 2 đến 4 năm tới.
    • Chủ thể: Cần sự phối hợp chặt chẽ giữa các viện nghiên cứu vật liệu và các doanh nghiệp công nghệ điện tử.

  3. Khảo sát chi tiết và ứng dụng hiệu ứng từ nhiệt lớn:

    • Hành động: Đầu tư vào các nghiên cứu khảo sát chi tiết hiệu ứng từ nhiệt (MCE) của các hệ vật liệu thiếu Lantan và các hệ perovskite khác, đặc biệt là ở những vùng nhiệt độ làm việc tiềm năng.
    • Mục tiêu: Tìm kiếm vật liệu có biến thiên entropy từ (Sm) lớn hơn 3 Joule/kilogram.Kelvin, có tiềm năng ứng dụng trong công nghệ làm lạnh từ, một giải pháp thân thiện môi trường, tiết kiệm năng lượng.
    • Thời gian: Hoàn thành các nghiên cứu cơ bản trong 5 năm tới và bắt đầu thử nghiệm ứng dụng.
    • Chủ thể: Các trung tâm nghiên cứu về năng lượng, vật liệu mới và các quỹ khoa học công nghệ.

  4. Thúc đẩy nghiên cứu lý thuyết và mô phỏng số để làm sáng tỏ cơ chế vật lý:

    • Hành động: Khuyến khích và tài trợ cho các nghiên cứu lý thuyết sâu hơn, sử dụng các phương pháp mô phỏng số tiên tiến (như DFT - Density Functional Theory, Monte Carlo) để giải thích triệt để các cơ chế vật lý phức tạp (ví dụ: méo mạng Jahn-Teller động, sự phân tách pha, tương tác điện tử-mạng) trong vật liệu perovskite.
    • Mục tiêu: Dự đoán các tính chất vật liệu mới và hướng dẫn thực nghiệm, rút ngắn chu kỳ nghiên cứu và phát triển vật liệu.
    • Thời gian: Thực hiện trong 3 đến 6 năm tới.
    • Chủ thể: Sự hợp tác giữa các nhà vật lý lý thuyết và thực nghiệm, các nhóm nghiên cứu tính toán vật liệu.

  5. Cải thiện độ ổn định và khả năng chống chịu môi trường của vật liệu:

    • Hành động: Tập trung vào các nghiên cứu nhằm cải thiện độ ổn định hóa học và vật lý của vật liệu trong môi trường thực tế, đặc biệt là khả năng chống oxy hóa và duy trì tính chất trong các điều kiện nhiệt độ và độ ẩm khác nhau.
    • Mục tiêu: Đảm bảo các vật liệu perovskite có thể được ứng dụng lâu dài và tin cậy trong các thiết bị công nghệ.
    • Thời gian: Nghiên cứu và thử nghiệm trong 5 năm tới.
    • Chủ thể: Các phòng thí nghiệm vật liệu tiên tiến và các đối tác công nghiệp.

Đối tượng nên tham khảo luận văn

Luận văn này là một tài liệu nghiên cứu chuyên sâu, cung cấp những hiểu biết quan trọng về vật liệu perovskite manganite và các tính chất điện-từ, từ nhiệt của chúng. Do đó, luận văn đặc biệt hữu ích cho một số nhóm đối tượng cụ thể:

  1. Nhà khoa học và nghiên cứu sinh chuyên ngành Vật lý chất rắn, Khoa học vật liệu:

    • Lợi ích: Luận văn cung cấp cái nhìn toàn diện và sâu sắc về các cơ chế vật lý phức tạp như hiệu ứng Jahn-Teller, tương tác trao đổi kép và siêu trao đổi, cũng như các chuyển pha trong perovskite manganite. Nội dung chi tiết về các phương pháp thực nghiệm và kết quả phân tích sẽ là nguồn tham khảo quý giá để phát triển hướng nghiên cứu mới, thiết kế các thí nghiệm phức tạp hơn hoặc giải thích các hiện tượng vật lý chưa rõ ràng trong các hệ vật liệu tương tự.
    • Use case: Một nghiên cứu sinh có thể sử dụng luận văn để hiểu về cách pha tạp các nguyên tố 3d ảnh hưởng đến nhiệt độ Curie, từ đó xây dựng đề cương cho luận án của mình về tối ưu hóa vật liệu cho cảm biến.

  2. Các nhà phát triển công nghệ cảm biến và thiết bị điện tử:

    • Lợi ích: Luận văn khám phá các vật liệu có hiệu ứng từ điện trở khổng lồ (CMR), một tính chất nền tảng cho việc phát triển các cảm biến từ trường độ nhạy cao, đầu đọc dữ liệu tốc độ cao trong ổ cứng, và các linh kiện spintronic thế hệ mới. Việc nắm bắt các yếu tố ảnh hưởng đến CMR (ví dụ, nồng độ pha tạp Ca và các nguyên tố 3d) có thể giúp họ lựa chọn và tối ưu hóa vật liệu, mang lại lợi thế cạnh tranh về hiệu năng sản phẩm.
    • Use case: Một kỹ sư nghiên cứu và phát triển có thể tham khảo các kết quả về tỉ số CMR ở từ trường thấp để chọn loại vật liệu phù hợp cho việc chế tạo cảm biến từ trường trên xe điện.

  3. Chuyên gia trong lĩnh vực công nghệ làm lạnh và năng lượng:

    • Lợi ích: Phần nghiên cứu về hiệu ứng từ nhiệt lớn (MCE), đặc biệt trong các hợp chất thiếu Lantan, mở ra hướng đi đầy hứa hẹn cho công nghệ làm lạnh từ. Đây là một giải pháp thay thế thân thiện môi trường và có tiềm năng tiết kiệm năng lượng so với hệ thống làm lạnh nén khí truyền thống. Các chuyên gia có thể dựa vào luận văn để đánh giá tiềm năng của các vật liệu này và thúc đẩy nghiên cứu ứng dụng vào các thiết bị làm lạnh thế hệ mới.
    • Use case: Một nhà khoa học năng lượng có thể tìm thấy các thông số về biến thiên entropy từ của các vật liệu perovskite trong luận văn để so sánh và lựa chọn vật liệu cho dự án phát triển tủ lạnh từ tính.

  4. Sinh viên và giảng viên đại học/sau đại học các ngành liên quan:

    • Lợi ích: Luận văn là một tài liệu tham khảo học thuật giá trị cho các khóa học về vật lý vật liệu, vật lý từ, hóa học vật liệu. Nó giúp sinh viên hiểu rõ hơn về cả khía cạnh lý thuyết và thực nghiệm trong nghiên cứu vật liệu chức năng. Các giảng viên có thể sử dụng nội dung luận văn để minh họa các khái niệm phức tạp và khuyến khích sinh viên thực hiện các dự án nghiên cứu nhỏ.
    • Use case: Một sinh viên vật lý có thể đọc luận văn để hiểu sâu về cách hiệu ứng Jahn-Teller ảnh hưởng đến cấu trúc mạng, từ đó áp dụng kiến thức vào bài tập lớn về vật liệu từ.

  5. Các nhà hoạch định chính sách và quản lý khoa học:

    • Lợi ích: Luận văn cung cấp cái nhìn tổng quan về tình hình nghiên cứu và tiềm năng ứng dụng của các vật liệu tiên tiến. Thông tin này có thể giúp họ định hướng các chính sách đầu tư, tài trợ cho nghiên cứu khoa học và phát triển công nghệ trong lĩnh vực vật liệu mới, góp phần vào sự phát triển kinh tế và khoa học của quốc gia.
    • Use case: Một nhà quản lý quỹ nghiên cứu có thể tham khảo các đóng góp của luận văn để đánh giá mức độ ưu tiên và tiềm năng thành công của các dự án nghiên cứu về vật liệu perovskite.

Câu hỏi thường gặp

1. Vật liệu perovskite manganite là gì và tại sao chúng lại quan trọng trong khoa học vật liệu?

Vật liệu perovskite manganite là một lớp hợp chất tinh thể có công thức chung ABO3, trong đó A là nguyên tố đất hiếm và B là mangan. Chúng quan trọng vì sở hữu các tính chất điện-từ rất đặc biệt và phức tạp, bao gồm hiệu ứng từ trở khổng lồ (CMR) – khả năng thay đổi điện trở đến hàng triệu lần khi có từ trường, và hiệu ứng từ nhiệt (MCE) lớn. Các tính chất này mở ra tiềm năng ứng dụng đột phá trong cảm biến từ trường, công nghệ lưu trữ dữ liệu mật độ cao, và các thiết bị làm lạnh thân thiện môi trường, trở thành đối tượng nghiên cứu hấp dẫn.

2. Hiệu ứng từ trở khổng lồ (CMR) được giải thích như thế nào trong luận văn này?

Luận văn giải thích hiệu ứng CMR dựa trên sự cạnh tranh giữa hai tương tác chính: tương tác trao đổi kép (DE) và siêu trao đổi (SE), cùng với vai trò của méo mạng Jahn-Teller. Khi từ trường ngoài tác động, các spin từ tính trong vật liệu có xu hướng sắp xếp song song, làm giảm sự tán xạ của các điện tử dẫn. Điều này dẫn đến sự sụt giảm đáng kể của điện trở, tạo ra hiệu ứng từ trở. Các kết quả thực nghiệm trong luận văn cho thấy CMR có thể đạt tới hàng chục phần trăm ở từ trường thấp.

3. Luận văn đã sử dụng những phương pháp thực nghiệm nào để nghiên cứu vật liệu perovskite?

Nghiên cứu áp dụng một loạt các phương pháp thực nghiệm tiên tiến để đánh giá toàn diện vật liệu. Các phương pháp chính bao gồm nhiễu xạ tia X (XRD) để xác định cấu trúc tinh thể, kính hiển vi điện tử quét (SEM) và phổ tán sắc năng lượng (EDS) để phân tích hình thái bề mặt và thành phần nguyên tố, cùng với các phép đo từ tính (VSM, FC/ZFC) để khảo sát từ độ và nhiệt độ Curie. Ngoài ra, phép đo điện trở và từ trở được sử dụng để đánh giá tính chất dẫn và hiệu ứng CMR, trong khi phép đo từ nhiệt tập trung vào tiềm năng làm lạnh.

4. Đóng góp chính của luận văn này vào lĩnh vực vật lý chất rắn là gì?

Luận văn đã đóng góp quan trọng bằng cách hệ thống hóa và làm sáng tỏ sự ảnh hưởng của việc pha tạp (Ca, kim loại 3d) và khuyết thiếu Lantan đến cấu trúc tinh thể, các chuyển pha và tính chất điện-từ, từ nhiệt của vật liệu perovskite manganite. Các kết quả cụ thể về nhiệt độ chuyển pha TC, hiệu ứng từ nhiệt và tỉ số từ trở đã được công bố trong 14 bài báo khoa học, cung cấp dữ liệu thực nghiệm mới và củng cố hiểu biết lý thuyết về các cơ chế vật lý phức tạp, mở ra hướng đi cho việc thiết kế vật liệu chức năng mới.

5. Hiệu ứng từ nhiệt được nghiên cứu trong luận văn có tiềm năng ứng dụng thực tế như thế nào?

Hiệu ứng từ nhiệt lớn được phát hiện trong một số vật liệu perovskite manganite, đặc biệt là các hợp chất thiếu Lantan, mở ra tiềm năng cho công nghệ làm lạnh từ. Đây là một giải pháp thay thế hứa hẹn cho các hệ thống làm lạnh truyền thống, với ưu điểm là thân thiện môi trường (không sử dụng chất làm lạnh độc hại), tiết kiệm năng lượng và hiệu quả hơn. Nghiên cứu này cung cấp cơ sở vật liệu và dữ liệu ban đầu để phát triển các thiết bị làm lạnh từ thế hệ mới, góp phần vào các giải pháp công nghệ bền vững.

Kết luận

Luận văn đã thành công trong việc cung cấp một cái nhìn toàn diện và sâu sắc về các tính chất vật lý của vật liệu perovskite manganite.

  • Nghiên cứu đã làm sáng tỏ mối liên hệ phức tạp giữa cấu trúc tinh thể, các cơ chế tương tác (DE, SE) và hiệu ứng Jahn-Teller với các tính chất điện-từ và từ nhiệt của vật liệu.
  • Các phát hiện về ảnh hưởng của pha tạp Ca, kim loại 3d (như Fe, Co, Ni, Cr, Al, Cu) và sự thiếu hụt Lantan đã cung cấp dữ liệu thực nghiệm quan trọng, giúp tối ưu hóa nhiệt độ Curie (TC) và tỉ số từ điện trở (CMR).
  • Luận văn cũng chỉ ra tiềm năng to lớn của các vật liệu này trong các ứng dụng công nghệ cao như cảm biến từ trường, lưu trữ dữ liệu mật độ cao, và công nghệ làm lạnh từ thân thiện môi trường.
  • Kết quả nghiên cứu được củng cố bởi việc công bố 14 bài báo khoa học, khẳng định đóng góp đáng kể của luận văn vào lĩnh vực Vật lý Chất rắn và Khoa học Vật liệu.
  • Những phát hiện này mở đường cho các nghiên cứu tiếp theo nhằm tinh chỉnh vật liệu và hiện thực hóa các ứng dụng thực tế trong vòng 3-5 năm tới.

Hãy khám phá chi tiết hơn các phát hiện và tiềm năng ứng dụng của luận văn này để cùng nhau thúc đẩy sự phát triển của khoa học vật liệu và công nghệ.
