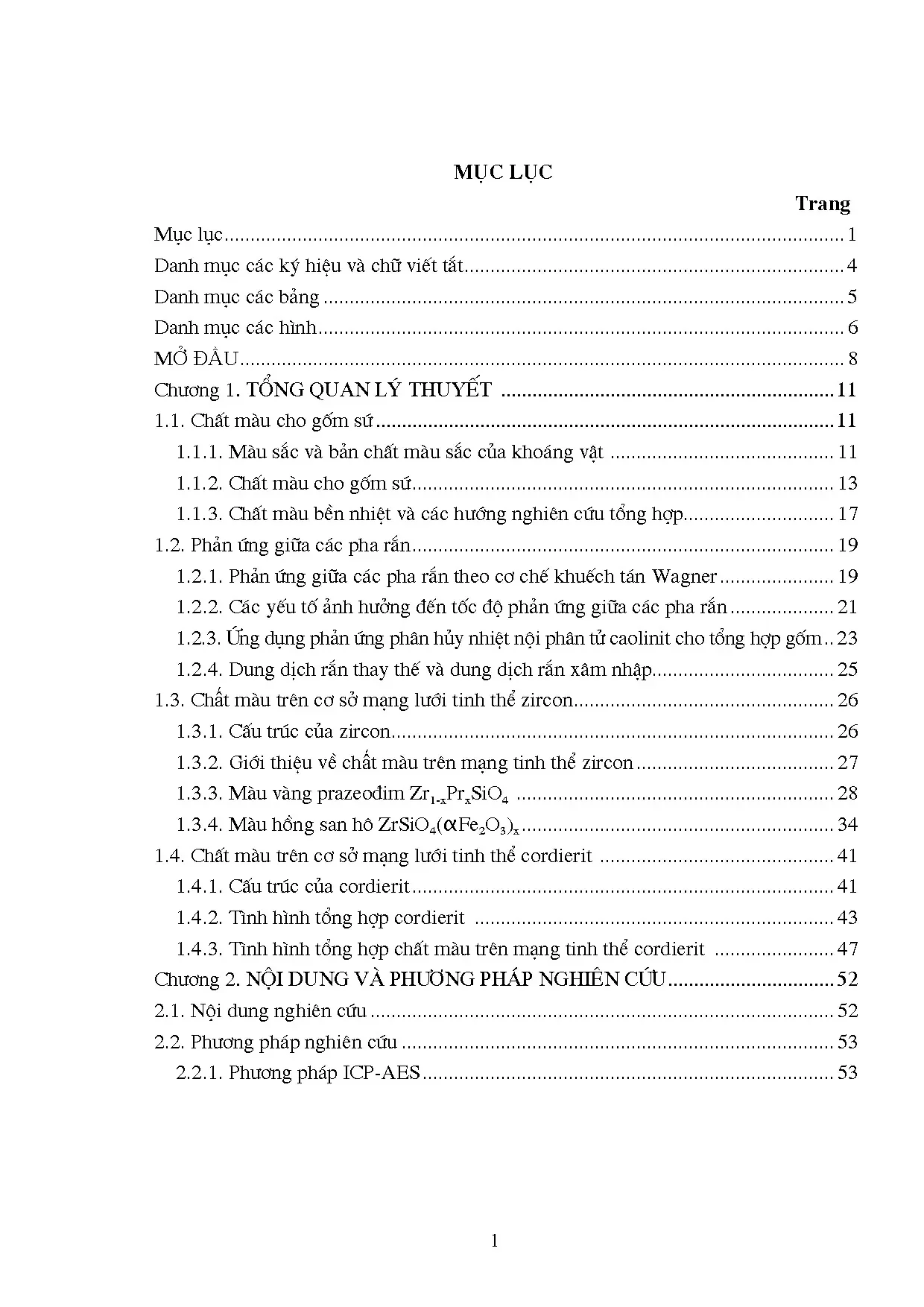

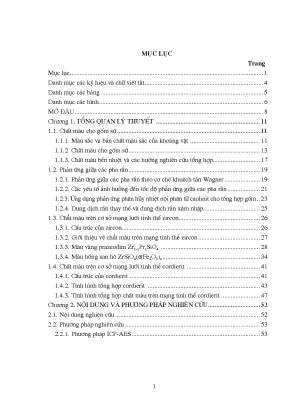

Tổng quan về luận án

Ngành công nghiệp gốm sứ hiện đại đòi hỏi sự phát triển vượt bậc của các hệ chất màu vô cơ chịu nhiệt cao, có khả năng giữ vững độ tinh khiết và cường độ phát màu trong môi trường men nóng chảy ở nhiệt độ từ 1200°C đến 1350°C. Tại Việt Nam, nhu cầu chất màu gốm sứ phục vụ công nghiệp sản xuất gạch ốp lát và sứ vệ sinh hàng năm lên tới khoảng 5.000 tấn, song nguồn cung chủ yếu phụ thuộc vào nhập khẩu thương phẩm từ các tập đoàn nước ngoài như Ferro (Hà Lan) hay Torrecid (Tây Ban Nha). Hầu hết các công trình ứng dụng trong nước trước đây chỉ dừng lại ở thử nghiệm pha chế công nghệ đơn thuần mà thiếu vắng các nghiên cứu cơ bản chuyên sâu về cơ chế phản ứng pha rắn, động học quá trình kết tinh và sự hình thành dung dịch rắn mang ion tạo màu.

Luận án tiến sĩ với đề tài "Tổng hợp chất màu trên cơ sở mạng tinh thể zircon ($ZrSiO_4$) và cordierit ($2MgO \cdot 2Al_2O_3 \cdot 5SiO_2$)" mang tính tiên phong khi tiếp cận toàn diện từ bản chất lý thuyết tinh thể học đến thực nghiệm công nghệ. Trọng tâm nghiên cứu giải quyết hai khoảng trống tri thức (research gaps) mang tính thời sự:

  1. Khoảng trống cấu trúc và động học trong hệ màu zircon ($ZrSiO_4$): Làm sáng tỏ giới hạn thay thế đồng hình của ion đất hiếm $Pr^{4+}$ vào phân mạng $Zr^{4+}$, cũng như giải quyết dứt điểm các tranh luận quốc tế liên quan đến cơ chế bao bọc/xâm nhập pha nano-$\alpha-Fe_2O_3$ trong chất màu hồng san hô ($ZrSiO_4(\alpha-Fe_2O_3)_x$).
  2. Khoảng trống tổng hợp chất màu trên mạng nền cordierit ($2MgO \cdot 2Al_2O_3 \cdot 5SiO_2$): Cordierit là hợp chất silicat bậc ba nóng chảy không tương hợp với khoảng nhiệt độ thiêu kết cực hẹp (1300°C – 1400°C), khiến việc tổng hợp đơn pha mang ion màu qua phương pháp gốm truyền thống gặp trở ngại lớn. Luận án khai thác hiện tượng phân hủy nhiệt nội phân tử của khoáng sét caolinit A Lưới (Thừa Thiên Huế) kết hợp kích hoạt cơ hóa để hạ nhiệt độ tạo pha cordierit xuống 1200°C – 1250°C, mở ra một hệ chất màu gốm sứ bền nhiệt hoàn toàn mới.

Hệ thống câu hỏi và giả thuyết nghiên cứu được thiết lập chặt chẽ:

  • Câu hỏi nghiên cứu 1 (RQ1): Vai trò nhiệt động học và động học của các chất khoáng hóa halogenua kiềm ($NaF, NaCl, KCl$) tác động như thế nào đến sự vận chuyển pha hơi (Chemical Vapor Transport - CVT) và mức độ oxy hóa $Pr^{3+} \rightarrow Pr^{4+}$ trong mạng zircon?

  • Câu hỏi nghiên cứu 2 (RQ2): Quá trình kết tinh đồng thời giữa pha nền $ZrSiO_4$ và pha tạo màu $\alpha-Fe_2O_3$ từ tiền chất $FeSO_4 \cdot 7H_2O$ diễn ra theo cơ chế xâm nhập pha hay tạo dung dịch rắn thay thế?

  • Câu hỏi nghiên cứu 3 (RQ3): Mức độ thay thế của các cation kim loại chuyển tiếp ($Fe^{2+}, Co^{2+}, Ni^{2+}, Cu^{2+}$) vào vị trí bát diện $Mg^{2+}$ trong mạng cordierit đạt giới hạn bao nhiêu và ảnh hưởng thế nào đến độ bền nhiệt trong men gạch ốp lát?

  • Giả thuyết 1 (H1): Sự hiện diện của chất khoáng hóa hỗn hợp ($NaF/NaCl$) thúc đẩy phản ứng pha rắn qua cơ chế CVT ở nhiệt độ dưới 950°C, cho phép $Pr^{4+}$ thay thế $Zr^{4+}$ với bán kính ion tương đương ($r_{Pr^{4+}} = 0,96\text{ \AA}$ so với $r_{Zr^{4+}} = 0,84\text{ \AA}$) tạo dung dịch rắn $Zr_{1-x}Pr_xSiO_4$ đơn pha có giá trị tọa độ màu $b^*$ cực đại.

  • Giả thuyết 2 (H2): Tiền chất $FeSO_4 \cdot 7H_2O$ phân hủy trực tiếp thành tinh thể nano-$\alpha-Fe_2O_3$ được bọc hoàn toàn trong cấu trúc zircon mà không cần qua pha trung gian halogenua sắt, tạo màu hồng san hô bền nhiệt đến 1250°C.

  • Giả thuyết 3 (H3): Tận dụng cấu trúc phân hủy nhiệt nội phân tử của metacaolinit từ cao lanh địa phương kết hợp dung dịch rắn thay thế $M^{2+} \rightarrow Mg^{2+}$ cho phép tổng hợp thành công dãy chất màu cordierit phong phú ở nhiệt độ thấp hơn 150°C – 200°C so với các công bố quốc tế trước đây.

Quy mô thực nghiệm của luận án bao quát hàng trăm mẫu khảo sát, sử dụng nguồn khoáng sản tuyển chọn (cát thạch anh Phú Đa và cao lanh A Lưới - Thừa Thiên Huế), tối ưu hóa bằng phương pháp ma trận bậc 2 tâm trực giao, đánh giá độ bền màu thực tế trong môi trường men gạch ốp lát công nghiệp.

Literature Review và Positioning

Nghiên cứu về chất màu gốm sứ bền nhiệt trên thế giới đã trải qua nhiều giai đoạn phát triển, tập trung vào các hệ tinh thể nền có độ bền liên kết cao như spinen ($MgAl_2O_4$), olivin ($(Mg,Fe)_2SiO_4$), rutin ($TiO_2$), bađeleit ($ZrO_2$) và zircon ($ZrSiO_4$).

Trong hệ chất màu zircon, màu vàng prazeođim ($Zr_{1-x}Pr_xSiO_4$) và màu hồng san hô ($ZrSiO_4(\alpha-Fe_2O_3)x$) đại diện cho hai cơ chế tạo màu cơ bản: dung dịch rắn thay thế đồng hình và dung dịch rắn xâm nhập/bao bọc tinh thể nano. Đối với màu vàng prazeođim, Trojan (1988, 1990) đã đề xuất mô hình phản ứng ba pha (rắn - lỏng - khí) với sự tham gia của chất khoáng hóa halogenua tạo pha khí $SiX_4$ vận chuyển silic tới bề mặt $ZrO_2$. Tuy nhiên, công trình của Trojan chưa khảo sát toàn diện ảnh hưởng của hàm lượng $Pr_6O{11}$ vượt ngưỡng 0,25% mol cũng như chưa xác định rõ thông số biến thiên mạng tinh thể. Ocaña và cộng sự (1993, 1997) ứng dụng phổ XANES và EXAFS để khẳng định $Pr^{4+}$ chiếm vị trí phối trí 8 của $Zr^{4+}$ trong zircon, đồng thời chỉ ra pha dung dịch rắn bị phân hủy ở 1400°C tạo pha tạp $Pr_8Si_6O_{24}$. Dù vậy, các tác giả quốc tế như Bañenes et al. (1999) hay K. Kar (2000) khi sử dụng phương pháp gốm truyền thống hoặc sol-gel đều phải nung ở nhiệt độ rất cao (1100°C – 1300°C) với thời gian lưu kéo dài mới thu được đơn pha zircon.

Đối với màu hồng san hô, tồn tại cuộc tranh luận học thuật gay gắt giữa hai luồng quan điểm:

  • Luồng quan điểm 1 (Trojan, 1988): Cho rằng $FeSO_4 \cdot 7H_2O$ phản ứng với muối kiềm tạo pha lỏng trung gian $FeX_2$, sau đó mới bị oxy hóa thành $Fe_2O_3$ ở nhiệt độ trên 650°C.
  • Luồng quan điểm 2 (Llusar et al., 2001; Cappelletti et al., 2000; Bondioli et al., 1998): Khẳng định hematit nano ($\alpha-Fe_2O_3$) hình thành trực tiếp do sự phân hủy nhiệt của tiền chất sắt, sau đó được cấu trúc mạng lưới zircon đang kết tinh bao phủ chặt chẽ (encapsulation). Llusar chứng minh rằng hàm lượng $SO_4^{2-}$ còn lại sau rửa axit cực thấp (412 ppm) và độ mất khi nung đạt xấp xỉ 10%, phản bác giả thuyết tạo pha trung gian $FeX_2$.

Đối với hệ tinh thể nền cordierit ($2MgO \cdot 2Al_2O_3 \cdot 5SiO_2$), tài liệu khoa học quốc tế ghi nhận rất ít nghiên cứu phát triển chất màu thương mại. Các công trình của Cherepanina (1978) nung hỗn hợp oxit tinh khiết ở 1320°C cho ra sản phẩm đa pha phức tạp gồm cordierit, spinen, mulit và cristobalit. Wandschneider (1995) xây dựng giản đồ pha hệ $Mg\text{-cordierit} - Co\text{-cordierit}$, xác định coban cordierit tinh khiết bị phân hủy ở 1160°C thành spinen $CoAl_2O_4$ và cristobalit, nhưng dung dịch rắn $(2-x)MgO \cdot xCoO \cdot 2Al_2O_3 \cdot 5SiO_2$ với $x \le 0,8$ (dưới 40% mol Co) có thể bền nhiệt tới 1320°C. Estrada (2000) và Villegas (1999) thử nghiệm tổng hợp cordierit mang ion màu ($V^{n+}, Co^{2+}, Cu^{2+}$) bằng phương pháp sol-gel hoặc thủy tinh hóa, tuy nhiên quy trình công nghệ phức tạp và giá thành hóa chất cao gây cản trở ứng dụng công nghiệp.

Luận án định vị chính xác vị trí khoa học bằng cách kết hợp cơ chế phản ứng pha rắn cổ điển với các giải pháp cơ hóa học và hiệu ứng nhiệt nội phân tử, khắc phục triệt để các nhược điểm về nhiệt độ nung cao và tính đa pha của các nghiên cứu tiền nhiệm.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm ba lý thuyết nền tảng trong hóa học chất rắn và vật liệu silicat:

  1. Lý thuyết khuếch tán pha rắn Wagner và mô hình động học Jander: Luận án ứng dụng và phát triển phương trình tốc độ phản ứng pha rắn: $$[1 - (1 - x)^{1/3}]^2 = \frac{2k}{r^2} t = k't$$ Chứng minh rằng trong hệ $ZrO_2 - SiO_2 - Pr_6O_{11} - NaF/NaCl$, tốc độ phản ứng không chỉ bị giới hạn bởi sự khuếch tán ngược dòng của các cation qua lớp sản phẩm mà còn được gia tốc bởi cơ chế chuyển khối pha hơi (CVT). Sự kết hợp giữa pha lỏng eutecti $NaF-NaCl$ ($640^\circ\text{C} - 760^\circ\text{C}$) và pha khí $SiF_4/SiCl_4$ làm giảm đáng kể năng lượng hoạt hóa quá trình kết tinh zircon.

  2. Quy tắc tạo dung dịch rắn Goldschmidt và bán kính ion Shannon: Đánh giá định lượng khả năng thay thế đồng hình dựa trên độ chênh lệch bán kính ion $\Delta r$:

  • Trong mạng zircon ($ZrSiO_4$): Ion $Zr^{4+}$ có số phối trí 8 ($r_{Zr^{4+}[VIII]} = 0,84\text{ \AA}$). Ion $Pr^{4+}$ có $r_{Pr^{4+}[VIII]} = 0,96\text{ \AA}$ (độ chênh lệch $\approx 14,3% \le 15%$), thỏa mãn hoàn hảo quy tắc Goldschmidt để tạo dung dịch rắn thay thế $Zr_{1-x}Pr_xSiO_4$. Sự mở rộng tế bào mạng cơ sở được lượng hóa từ $a = 6,607\text{ \AA}, c = 5,982\text{ \AA}$ (zircon chuẩn) lên $a = 6,612\text{ \AA}, c = 5,987\text{ \AA}, V = 262,1\text{ \AA}^3$.
  • Trong mạng cordierit: Các cation $M^{2+}$ ($Co^{2+} = 0,745\text{ \AA}, Fe^{2+} = 0,780\text{ \AA}, Ni^{2+} = 0,690\text{ \AA}, Cu^{2+} = 0,730\text{ \AA}$) thay thế vị trí bát diện $Mg^{2+}$ ($r_{Mg^{2+}[VI]} = 0,720\text{ \AA}$) với $\Delta r < 9%$, hình thành dung dịch rắn thay thế hoàn hảo mà không làm biến dạng phá hủy cấu trúc vòng lục giác $[Si_5AlO_{18}]$.
  1. Lý thuyết trường tinh thể và dịch chuyển điện tử: Giải thích nguồn gốc màu sắc thông qua các dịch chuyển $d-d$ của ion kim loại chuyển tiếp trong trường phối trí bát diện ($Oh$) của cordierit và dịch chuyển $f-f$ cùng truyền điện tích (charge transfer) của ion đất hiếm $Pr^{4+}$, $Fe^{3+}$ trong zircon.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đa tầng giữa nhiệt động lực học, động học phản ứng pha rắn và tinh thể học thực nghiệm:

[Tiền chất khoáng tự nhiên: Cao lanh A Lưới, Cát Thạch anh Phú Đa]
                       │
                       ▼ (Xử lý tuyển lọc, nghiền cơ hóa)
[Phản ứng phân hủy nhiệt nội phân tử / Tạo pha khí CVT với chất khoáng hóa]
                       │
                       ▼ (Thiêu kết có kiểm soát nhiệt độ 900°C - 1250°C)
     ┌─────────────────┴─────────────────┐
     ▼                                   ▼
[Hệ Zircon: Zr1-xPrxSiO4 /          [Hệ Cordierit: (Mg,M)2Al4Si5O18
 ZrSiO4(α-Fe2O3)x]                   với M = Co, Fe, Ni, Cu]
     │                                   │
     ▼                                   ▼
[Đặc trưng cấu trúc: XRD, SEM,      [Đánh giá màu sắc & độ bền nhiệt men:
 DTA/TG, XANES, Lưới tinh thể]       CIEL*a*b*, Nung men 1200°C - 1250°C]

Điều kiện biên của mô hình phân tích được xác lập nghiêm ngặt: hệ nung kín có kiểm soát áp suất riêng phần của oxy và khí halogen giải phóng, tốc độ nâng nhiệt dao động $5^\circ\text{C} - 10^\circ\text{C}/\text{phút}$, và nồng độ chất khoáng hóa nằm trong giới hạn tối ưu để triệt tiêu hiện tượng ăn mòn men gốm.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo quan điểm thực chứng (positivism) kết hợp chặt chẽ giữa mô hình hóa thống kê thực nghiệm và phân tích hóa lý vật liệu chuyên sâu. Để tối ưu hóa thành phần phối liệu và chế độ công nghệ nung, luận án áp dụng phương pháp quy hoạch thực nghiệm theo mô hình hồi quy bậc 2 tâm trực giao (Central Composite Orthogonal Design) với:

  • Số biến độc lập: $k = 2$ hoặc $k = 3$ (hàm lượng chất tạo màu, tỷ lệ chất khoáng hóa, nhiệt độ nung, thời gian lưu).
  • Số thí nghiệm tại tâm: $n_0 = 1$ hoặc $n_0 = 2$.
  • Hàm mục tiêu tối ưu: Cường độ màu biểu diễn qua các thông số tọa độ màu $L^, a^, b^*$ trong không gian màu $CIE,L^*a^b^$ và tỷ lệ phần trăm pha tinh thể mong muốn xác định qua XRD.

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt từ khâu xử lý nguyên liệu thô đến chế tạo sản phẩm:

  1. Chuẩn bị phối liệu: Cát thạch anh Phú Đa được nghiền mịn đạt cấp hạt theo yêu cầu; cao lanh A Lưới được tuyển rửa loại bỏ tạp chất thô ($Fe_2O_3, TiO_2$), phân tích thành phần hóa và thành phần khoáng. Hỗn hợp phối liệu được đồng hóa qua phương pháp nghiền ướt (sử dụng dung môi cồn hoặc axeton) trong máy nghiền bi hành tinh để đạt độ đồng đều ở cấp độ micromet/nanomet.
  2. Kỹ thuật nung tổng hợp: Quá trình nung được thực hiện trong chén nung chịu lửa có đậy nắp kín nhằm duy trì môi trường phản ứng pha hơi cục bộ ($CVT$) và ngăn ngừa sự thất thoát chất khoáng hóa bay hơi.
  3. Quy trình rửa sản phẩm: Bột màu sau nung được xử lý qua hai giai đoạn: rửa nước nóng để tách muối khoáng tan và rửa bằng dung dịch axit $HCl$ 20% ở 80°C để hòa tan hoàn toàn các oxit kim loại chưa phản ứng tự do, đảm bảo độ tinh khiết tuyệt đối cho bột màu trước khi đưa vào thử nghiệm men.
[Phối liệu chuẩn bị] ──> [Nghiền ướt bi sứ] ──> [Sấy khô, ép mẫu]
                             │
                             ▼
                     [Nung thiêu kết có nắp đậy]
                             │
                             ▼
                     [Nghiền mịn đập vụn]
                             │
                             ▼
                     [Rửa nước + Rửa axit HCl 20%]
                             │
                             ▼
                     [Bột màu tinh chế] ──> [Phối chế men & Nung thử nghiệm]

Data và phân tích

Luận án vận hành hệ thống thiết bị phân tích hiện đại bậc nhất để thu thập dữ liệu cấu trúc và quang học:

  • Nhiễu xạ tia X (XRD): Đo trên máy quét góc rộng, xác định thành phần pha định tính, định lượng và tinh chỉnh thông số mạng tinh thể ($a, b, c, V$) của pha zircon, cordierit, spinen, mulit.
  • Phân tích nhiệt vi sai và trọng lượng (DTA/TG): Xác định chính xác các hiệu ứng nhiệt: phân hủy nước liên kết, chuyển pha thù hình $\alpha \rightarrow \beta-SiO_2$ (575°C), nóng chảy pha khoáng hóa (640°C – 760°C), quá trình oxy hóa khử và pic kết tinh mạng nền.
  • Hiển vi điện tử quét (SEM): Phân tích hình thái học, kích thước hạt tinh thể và cấu trúc vi mô màng bọc hematit trong zircon.
  • Phổ phát xạ nguyên tử nguồn plasma cảm ứng (ICP-AES): Xác định thành phần hóa học vết và hàm lượng các nguyên tố hòa tan trong dung dịch rửa.
  • Phân tích phân bố kích thước hạt bằng tán xạ laze (Laser Particle Size Analysis): Đo phân bố cấp hạt trung bình ($d_{50} \approx 5,\mu\text{m}$) của bột màu sau nghiền.
  • *Máy đo màu công nghiệp (Colourimeter - CIE $L^a^b^$): Đo độ sáng $L^$ (0=đen, 100=trắng), tọa độ sắc lục - đỏ $a^$ (- lục, + đỏ), tọa độ sắc lam - vàng $b^*$ (- lam, + vàng) trên bề mặt mẫu men sau khi nung ở 1200°C – 1250°C.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Khám phá cơ chế khoáng hóa đa pha và tối ưu hóa hệ màu vàng prazeođim ($Zr_{1-x}Pr_xSiO_4$): Luận án chứng minh rằng chất khoáng hóa hỗn hợp $NaF/NaCl$ (hoặc $NaF/KCl$) đóng vai trò "xúc tác vận chuyển" kép. Pha lỏng nóng chảy $NaF-NaCl$ hòa tan $SiO_2$ tạo pha khí $SiF_4/SiCl_4$, phản ứng với $ZrO_2$ trên bề mặt hạt ở nhiệt độ chỉ từ 800°C – 900°C. Đồng thời, $NaF$ cung cấp oxy hoạt tính nguyên tử ($O^$) và khí $F_2$, thúc đẩy quá trình oxy hóa bắt buộc $Pr^{3+} \rightarrow Pr^{4+}$ ngay trong thời khắc tạo mạng zircon: $$Pr_6O_{11} + 12NaF + 6SiO_2 + 6ZrO_2 \xrightarrow{850^\circ\text{C} - 950^\circ\text{C}} 6Zr_{1-x}Pr_xSiO_4 + 12NaF + O_2 \uparrow$$ Hàm lượng $Pr_6O_{11}$ tối ưu đạt 5% – 7% khối lượng, tạo chất màu có giá trị $b^$ vượt trội ($b^* > +55$), vượt qua ngưỡng giới hạn thay thế trước đây từng được công bố.

  2. Làm sáng tỏ động học kết tinh đồng thời trong màu hồng san hô ($ZrSiO_4(\alpha-Fe_2O_3)_x$): Bằng thực nghiệm đối chứng XRD và DTA/TG, luận án bác bỏ quan điểm tồn tại pha trung gian $FeX_2$ của Trojan. Kết quả chỉ ra $FeSO_4 \cdot 7H_2O$ bị nhiệt phân trực tiếp thành các mầm nano-$\alpha-Fe_2O_3$ cực mịn ở 650°C – 700°C. Khi nhiệt độ đạt 850°C – 950°C, pha zircon kết tinh bao bọc trọn vẹn các hạt nano hematit này. Phổ màu đạt độ đỏ $a^$ cao nhất ($a^ > +25$) khi sử dụng hệ khoáng hóa $NaF/KCl$ kết hợp tỷ lệ $FeSO_4 \cdot 7H_2O$ tối ưu (tương đương 0,15 – 0,3 mol $Fe_2O_3$).

  3. Hạ nhiệt độ kết tinh đơn pha cordierit xuống 1200°C bằng hiệu ứng nhiệt nội phân tử: Khác với các nghiên cứu quốc tế dùng oxit rời rạc ($MgO + Al_2O_3 + SiO_2$), luận án sử dụng cao lanh A Lưới tuyển lọc. Quá trình nung cao lanh diễn ra phản ứng phân hủy nhiệt nội phân tử: $$Al_2O_3 \cdot 2SiO_2 \cdot 2H_2O \xrightarrow{>600^\circ\text{C}} Al_2O_3 \cdot 2SiO_2 \text{ (metacaolinit)} \xrightarrow{>800^\circ\text{C}} Si_8Al_{32/3}\square_{16/3}O_{32} \text{ (spinen Si-Al)} + SiO_2$$ Pha spinen Si-Al và $SiO_2$ vô định hình mới sinh có hoạt tính phản ứng cực cao, kết hợp với tiền chất $Mg(OH)_2$ hoặc $MgSO_4 \cdot 7H_2O$ được hoạt hóa cơ hóa qua 3 giờ nghiền, giúp hạ nhiệt độ tạo pha $\alpha$-cordierit lục phương hoàn chỉnh từ 1380°C xuống 1200°C – 1250°C, triệt tiêu hoàn toàn pha tạp saphirin và cristobalit.

  4. Thiết lập chuỗi dung dịch rắn tạo màu đa sắc trên mạng nền cordierit: Luận án lần đầu tiên tổng hợp có hệ thống dãy chất màu chịu nhiệt cao trên mạng cordierit bằng cách thay thế $Mg^{2+}$ bằng các cation kim loại chuyển tiếp đơn lẻ và tổ hợp đôi:

  • $Co^{2+}$: Cho màu xanh coban rực rỡ (tọa độ $b^*$ âm sâu), bền nhiệt đến 1320°C ở tỷ lệ thay thế $x \le 0,8$.
  • $Ni^{2+}$: Cho dải màu từ vàng lục đến xanh ôliu.
  • $Fe^{2+}$: Cho tông màu vàng nâu đến nâu gốm sứ.
  • $Cu^{2+}$: Cho màu xanh ngọc bích đặc trưng.
  • Tổ hợp oxit đôi ($CoO-NiO, CoO-CuO, CoO-FeO, NiO-CuO, FeO-CuO$): Tạo ra dải màu chuyển tiếp phong phú, mở rộng bảng màu men gốm chịu lửa cao.
+──────────────────────+──────────────────────────+────────────────────────────+
| Hệ chất màu          | Pha nền tinh thể         | Tọa độ màu tiêu biểu (men) |
+──────────────────────+──────────────────────────+────────────────────────────+
| Vàng Prazeođim       | Zircon (Zr1-xPrxSiO4)    | L* = 86,5 ; b* = +58,2     |
| Hồng San hô          | Zircon (ZrSiO4/α-Fe2O3)  | L* = 68,4 ; a* = +26,8     |
| Xanh Coban Cordierit | Cordierit ((Mg,Co)2...)  | L* = 42,1 ; b* = -38,5     |
| Xanh Ngọc Đồng Cord. | Cordierit ((Mg,Cu)2...)  | L* = 55,3 ; a* = -14,2     |
+──────────────────────+──────────────────────────+────────────────────────────+

Implications đa chiều

  • Về mặt học thuật và phương pháp luận: Cung cấp mô hình lý thuyết hoàn chỉnh về phản ứng pha rắn ba pha có sự tham gia của chất khoáng hóa halogenua và cơ chế bọc nano vô cơ; xác lập phương pháp luận sử dụng khoáng sét tự nhiên để điều khiển quá trình chuyển pha ở nhiệt độ thấp.
  • Về mặt công nghệ và thực tiễn: Quy trình công nghệ sử dụng phương pháp gốm truyền thống kết hợp nghiền cơ hóa tương thích hoàn toàn với dây chuyền thiết bị hiện có tại các nhà máy sản xuất gạch ốp lát và frit ở Việt Nam, không đòi hỏi đầu tư hệ thống sol-gel đắt tiền.
  • Về mặt kinh tế - xã hội: Việc làm chủ công nghệ sản xuất chất màu từ nguồn cát thạch anh và cao lanh trong nước giúp giảm giá thành sản phẩm 30% – 40% so với bột màu nhập khẩu, chủ động nguồn nguyên liệu công nghiệp và giảm nhập siêu.

Limitations và Future Research

Mặc dù đạt được nhiều đóng góp đột phá, luận án thẳng thắn ghi nhận các giới hạn nghiên cứu:

  1. Giới hạn kiểm soát môi trường khí quyển quy mô lớn: Các phản ứng tổng hợp zircon phụ thuộc vào cân bằng pha khí trong chén nung đậy kín; khi mở rộng quy mô pilot công nghiệp (lò nung con thoi hoặc lò thanh lăn dung tích lớn), việc duy trì áp suất riêng phần đồng đều của $SiF_4$ và $O_2$ đòi hỏi thiết kế buồng nung đặc thù.
  2. Khảo sát cấu trúc tinh thể bậc sâu: Luận án chủ yếu dựa vào XRD và SEM; việc xác định chính xác vị trí cục bộ của ion $Pr^{4+}$ và $Cu^{2+}$ trong từng hốc mạng bát diện/khe trống trục $c$ của cordierit sẽ hoàn hảo hơn nếu được bổ sung phân tích tán xạ neutron hoặc phổ hấp thụ tia X đồng bộ (Synchrotron XAFS).
  3. Phạm vi tương thích men: Các thử nghiệm độ bền màu mới tập trung vào men frit bóng và men mờ cho gạch ốp lát nung nhanh (1200°C); cần mở rộng đánh giá trên các hệ men đặc thù khác như men sứ vệ sinh nung chậm (1250°C – 1280°C) hoặc men khử rạn mỹ nghệ.

Chương trình nghiên cứu tiếp nối (Future Research Agenda):

  • Phát triển mô hình động học mở rộng quy mô (scale-up kinetics) từ phòng thí nghiệm lên lò nung công nghiệp liên tục.
  • Ứng dụng phương pháp Rietveld refinement kết hợp mô phỏng hóa học tính toán (DFT) để tính toán chính xác năng lượng xen kẽ mạng của các cation chuyển tiếp vào khe hở cordierit.
  • Mở rộng tổng hợp các hệ màu đơn pha mới trên nền garnet ($Ca_3Al_2(SiO_4)_3$) và titanat từ khoáng ilmenit trong nước.

Tác động và ảnh hưởng

Luận án tạo ra tác động lan tỏa sâu rộng trên cả phương diện học thuật và kinh tế công nghiệp:

  • Tác động học thuật: Đóng góp cơ sở dữ liệu nhiễu xạ và thông số mạng chuẩn cho các dung dịch rắn vô cơ mới vào hệ thống cơ sở dữ liệu vật liệu; mở ra hướng nghiên cứu mới về vật liệu cordierit chịu nhiệt thấp tại các trường đại học và viện nghiên cứu chuyên ngành silicat.
  • Tác động công nghiệp: Tạo tiền đề kỹ thuật trực tiếp cho các doanh nghiệp sản xuất gốm sứ lớn (Viglacera, Prime, Gạch men Thừa Thiên Huế, Công ty CP Frit Huế) trong việc tự chủ phối liệu sản xuất bột màu chịu nhiệt cao, giảm thiểu phụ thuộc vào nhà cung cấp nước ngoài.
  • Giá trị tài nguyên: Nâng cao giá trị gia tăng của nguồn khoáng sản cát thạch anh Phú Đa và cao lanh A Lưới từ dạng thô/bán tinh chế thành nguyên liệu kỹ thuật cao phục vụ công nghiệp hóa chất - vật liệu.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận phương pháp luận nghiên cứu kết hợp giữa tinh thể học thực nghiệm, động học pha rắn và quy hoạch thực nghiệm tối ưu hóa bậc 2; kế thừa các phát hiện về dung dịch rắn cordierit.
  • Kỹ sư R&D ngành Gốm sứ & Frit: Sử dụng trực tiếp các công thức phối liệu, chế độ nung ($850^\circ\text{C} - 950^\circ\text{C}$ cho zircon, $1200^\circ\text{C} - 1250^\circ\text{C}$ cho cordierit) và quy trình xử lý hóa chất để triển khai sản xuất thử nghiệm.
  • Cơ quan quản lý và hoạch định chính sách: Có căn cứ khoa học vững chắc để phê duyệt các dự án đầu tư công nghệ chế biến sâu khoáng sản phi kim loại, hiện thực hóa mục tiêu nội địa hóa nguyên phụ liệu ngành công nghiệp xây dựng.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc mở rộng Lý thuyết Dung dịch rắn thay thế Goldschmidt và Cơ chế vận chuyển pha hơi (CVT) trong việc giải thích quá trình oxy hóa bắt buộc $Pr^{3+} \rightarrow Pr^{4+}$ trong môi trường khoáng hóa $NaF-NaCl$. Luận án chứng minh rằng $Pr^{4+}$ với bán kính $0,96\text{ \AA}$ hoàn toàn thay thế đồng hình cho $Zr^{4+}$ ($0,84\text{ \AA}$) trong phối trí 8 mà không làm phá vỡ mạng zircon, nâng thông số thể tích ô mạng $V$ từ $260,84\text{ \AA}^3$ lên $262,10\text{ \AA}^3$, tạo ra độ bền nhiệt vượt trội đến 1400°C.

2. Đổi mới phương pháp luận của luận án khi so sánh với các công trình quốc tế tiền nhiệm? Trả lời: So với các nghiên cứu của Trojan (1988), Bañenes (1999) và Cherepanina (1978), luận án đã thay thế phương pháp tổng hợp từ oxit tinh khiết đắt tiền hoặc sol-gel phức tạp bằng phương pháp gốm cơ hóa kết hợp phản ứng phân hủy nhiệt nội phân tử của caolinit tự nhiên. Giải pháp này hạ nhiệt độ tổng hợp pha zircon từ 1100°C xuống 900°C và cordierit từ 1380°C xuống 1200°C, đồng thời kiểm soát chính xác cấp hạt $d_{50} \le 5,\mu\text{m}$ mà không cần nung sơ bộ nhiều lần.

3. Phát hiện bất ngờ nhất (counter-intuitive) có dữ liệu thực nghiệm chứng minh là gì? Trả lời: Phát hiện bất ngờ nhất nằm ở cơ chế tạo màu hồng san hô: Tiền chất $FeSO_4 \cdot 7H_2O$ không trải qua trạng thái halogenua sắt lỏng ($FeX_2$) như Trojan công bố mà phân hủy trực tiếp thành mầm hematit nano ở 650°C – 700°C. Dữ liệu phân tích nước rửa sau phản ứng cho thấy hàm lượng $SO_4^{2-}$ chỉ còn 412 ppm và pic mất khối lượng trên TG đạt ~10%, khẳng định sự giải phóng hoàn toàn gốc sunfat dưới dạng khí $SO_2/SO_3$ trước khi zircon kết tinh bao bọc hạt nano $\alpha-Fe_2O_3$.

4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không? Trả lời: Có. Luận án mô tả chi tiết: thành phần cấp hạt nguyên liệu, công thức phần trăm khối lượng/mol từng cấu tử phối liệu, loại và tỷ lệ chất khoáng hóa ($NaF, NaCl, KCl$), chế độ nghiền ướt (loại bi, tỷ lệ bi:vật liệu:nước, thời gian nghiền 1h – 4h), tốc độ nâng nhiệt lò nung ($5^\circ\text{C} - 10^\circ\text{C}/\text{phút}$), nhiệt độ lưu cực đại ($900^\circ\text{C}, 950^\circ\text{C}, 1200^\circ\text{C}, 1250^\circ\text{C}$), thời gian lưu (1h – 2h), quy trình rửa axit $HCl$ 20% và phương pháp phối chế men thử nghiệm (nung men ở 1200°C/nung nhanh 45 phút).

5. Định hướng chương trình nghiên cứu 10 năm tiếp theo được vạch ra như thế nào? Trả lời: Chương trình 10 năm tập trung vào 3 trụ cột: (1) Số hóa cơ sở dữ liệu màu và xây dựng thuật toán AI dự đoán phổ màu hấp thụ dựa trên cấu trúc trường tinh thể dung dịch rắn; (2) Chuyển giao công nghệ sản xuất bột màu quy mô bán công nghiệp 500 tấn/năm cho các nhà máy frit men trong nước; (3) Mở rộng tổng hợp các hệ chất màu cấu trúc nano có chức năng quang xúc tác và phản xạ hồng ngoại (cool pigments) phục vụ công trình xanh tiết kiệm năng lượng.

Kết luận

  1. Tổng hợp thành công hệ màu zircon chất lượng cao ở nhiệt độ thấp: Xác lập điều kiện tối ưu tổng hợp màu vàng prazeođim $Zr_{1-x}Pr_xSiO_4$ ($b^* > +55$) và màu hồng san hô $ZrSiO_4(\alpha-Fe_2O_3)_x$ ($a^* > +25$) ở nhiệt độ chỉ từ 850°C – 950°C với thời gian lưu 1 – 2 giờ nhờ tác dụng xúc tác chuyển khối pha hơi của hệ khoáng hóa $NaF/NaCl/KCl$.
  2. Khám phá và làm chủ công nghệ tổng hợp màu trên mạng nền cordierit: Khắc phục triệt để nhược điểm khoảng thiêu kết hẹp của hợp chất ba cực, hạ nhiệt độ kết tinh đơn pha cordierit xuống 1200°C bằng cách khai thác phản ứng phân hủy nhiệt nội phân tử caolinit A Lưới kết hợp kích hoạt cơ hóa.
  3. Phát triển chuỗi sản phẩm chất màu đa dạng, bền nhiệt cao: Chế tạo thành công dãy màu gốm sứ phong phú (xanh coban, xanh ngọc đồng, vàng nâu sắt, xanh ôliu niken và các hệ oxit phối hợp) có độ bền nhiệt tuyệt hảo trong men gạch ốp lát ở nhiệt độ thiêu kết 1200°C – 1250°C.
  4. Đóng góp sâu sắc vào kho tàng lý thuyết hóa học chất rắn: Làm sáng tỏ cơ chế bao bọc nano-hematit trong zircon, xác lập thông số mạng tinh thể dung dịch rắn thay thế của các ion đất hiếm và kim loại chuyển tiếp trong cấu trúc silicat.
  5. Hiện thực hóa giá trị thực tiễn và bảo tồn tài nguyên quốc gia: Mở ra giải pháp công nghệ khả thi nhằm thay thế bột màu nhập khẩu, tận dụng hiệu quả nguồn tài nguyên khoáng sản cát thạch anh và cao lanh địa phương, đóng góp trực tiếp vào sự phát triển bền vững của ngành công nghiệp vật liệu xây dựng Việt Nam.
