Tóm tắt nội dung luận án

I. Tổng quan các chuẩn Cyclone FPGA configuration hiện đại

Cyclone FPGA configuration đóng vai trò quan trọng trong việc khởi tạo hoạt động cho dòng vi mạch lập trình Altera Cyclone. Các thiết bị Cyclone sử dụng công nghệ ô nhớ SRAM để lưu trữ dữ liệu thiết kế. SRAM là bộ nhớ khả biến. Dữ liệu sẽ mất hoàn toàn khi nguồn điện bị ngắt. Do đó, quá trình nạp dữ liệu vào FPGA phải diễn ra sau mỗi lần cấp nguồn. Dữ liệu bitstream chứa sơ đồ logic, kết nối nội bộ và cấu hình các khối I/O. Tài liệu cung cấp hướng dẫn đầy đủ về các phương pháp nạp dữ liệu, chuẩn giao tiếp vật lý và các yêu cầu thiết kế mạch cứng liên quan. Việc lựa chọn phương thức nạp phù hợp giúp tiết kiệm chi phí phần cứng, giảm thời gian khởi động và tối ưu diện tích bo mạch. Thiết bị hỗ trợ các chuẩn điện áp khác nhau, đặc biệt là chuẩn LVTTL 3.3V/3.5V trên các chân nạp.

1.1. Bản chất bộ nhớ SRAM và yêu cầu nạp dữ liệu

Bộ nhớ SRAM trên vi mạch Cyclone có tốc độ truy xuất rất nhanh. Tuy nhiên, tính chất khả biến đòi hỏi thiết bị ngoại vi lưu trữ bitstream vĩnh viễn. Khi bật nguồn, FPGA bắt đầu chu kỳ cấu hình để tải dữ liệu từ bộ nhớ ngoài. Quá trình này diễn ra tự động hoặc dưới sự điều khiển của bộ xử lý. Nếu quá trình nạp bị gián đoạn, FPGA không thể khởi chạy chế độ người dùng. Nguồn điện cung cấp cho các bank I/O chứa chân nạp cần duy trì ổn định. Điều này ngăn ngừa lỗi logic trong quá trình truyền dữ liệu nhị phân. Các thanh ghi nội và chân I/O được đặt ở trạng thái an toàn trước khi nạp xong. Sau khi nạp thành công, chip sẽ kích hoạt mạch logic và chuyển sang chế độ hoạt động bình thường.

1.2. Ba phương pháp cấu hình thiết bị Cyclone

Thiết bị Cyclone hỗ trợ ba chuẩn giao tiếp chính. Phương pháp Active Serial cho phép FPGA tự điều khiển quá trình đọc dữ liệu từ chip nhớ ngoài. Phương pháp Passive Serial yêu cầu một thiết bị chủ như vi điều khiển hoặc cáp nạp để truyền dữ liệu. Phương pháp JTAG sử dụng giao diện chuẩn bốn dây IEEE 1149.1 để nạp trực tiếp vào ô nhớ SRAM. Mỗi phương pháp mang lại ưu điểm riêng cho từng giai đoạn phát triển. Phương thức JTAG rất hữu ích khi lập trình thử nghiệm và gỡ lỗi tại bàn thí nghiệm. Phương thức AS và PS phù hợp cho các sản phẩm thương mại sản xuất hàng loạt. Việc nắm rõ đặc tính từng chuẩn giúp tối ưu hóa sơ đồ nguyên lý mạch in.

II. Cấu hình Active Serial AS mode với chip EPCS1 EPCS4

Active Serial (AS) mode là giải pháp cấu hình độc lập và tiết kiệm chi phí nhất cho dòng FPGA Cyclone. Trong chế độ này, FPGA đóng vai trò thiết bị chủ (master). FPGA tự tạo xung nhịp DCLK để phát lệnh đọc dữ liệu nối tiếp từ bộ nhớ ngoài. Giải pháp này chỉ sử dụng số lượng chân kết nối rất ít, giúp giảm kích thước đường mạch. Tốc độ truyền dữ liệu trong chế độ AS đạt hiệu suất cao nhờ giao thức đồng bộ. Chế độ AS rất phổ biến trong các hệ thống nhúng độc lập không có vi điều khiển điều khiển quá trình khởi động. Dữ liệu nạp đi thẳng từ bộ nhớ flash vào các ô SRAM nội của FPGA qua cổng truyền thông chuyên dụng ASDO và DATA0.

2.1. Sử dụng các EPCS configuration devices giá rẻ

Hệ thống AS sử dụng các EPCS configuration devices chuyên dụng từ Altera. Các thiết bị tiêu biểu gồm có dòng EPCS1 EPCS4 và EPCS16. EPCS1 cung cấp dung lượng 1 Mbit, phù hợp với chip Cyclone quy mô nhỏ như EP1C3 và EP1C4. EPCS4 có dung lượng 4 Mbit, đáp ứng tốt cho các dòng Cyclone lớn hơn như EP1C6, EP1C12 và EP1C20. Các EPCS configuration devices sử dụng vỏ bọc SOIC 8 chân nhỏ gọn. Điều này giúp tối ưu hóa không gian mạch in PCB. Dữ liệu lưu trong chip EPCS là bộ nhớ flash không khả biến. Chip có thể tái lập trình nhiều lần thông qua giao tiếp cáp nạp chuyên dụng của Altera.

2.2. Tiến trình truyền dữ liệu từ flash vào FPGA

Khi khởi động trong chế độ AS, FPGA Cyclone kéo chân nCSO xuống mức thấp để chọn chip EPCS. FPGA phát lệnh đọc cùng địa chỉ bắt đầu qua chân ASDO theo từng cạnh xung nhịp DCLK. Chip EPCS phản hồi bằng chuỗi dữ liệu bitstream qua chân DATA0. Dữ liệu được FPGA tiếp nhận và nạp trực tiếp vào các khối SRAM. Sau khi nhận đủ số byte dữ liệu cần thiết, FPGA giải phóng chân nCSO lên mức cao để kết thúc phiên đọc. Bộ đếm thời gian nội bộ chờ thêm 136 chu kỳ xung để khởi tạo thanh ghi. Quá trình chuyển đổi diễn ra mượt mà và an toàn tuyệt đối.

III. Cơ chế Passive Serial PS mode và JTAG configuration

Passive Serial (PS) mode và JTAG configuration là hai giải pháp thay thế linh hoạt cho chế độ Active Serial. Trong chế độ Passive Serial, FPGA hoạt động ở vai trò thiết bị tớ (slave). Nguồn phát dữ liệu bên ngoài sẽ cung cấp xung nhịp và dữ liệu nạp. Đối với JTAG, dữ liệu được truyền qua các chân chuẩn công nghiệp IEEE 1149.1. Giao tiếp JTAG có mức ưu tiên cao nhất trong kiến trúc Cyclone. Khi cáp JTAG gửi dữ liệu, hệ thống tự động bỏ qua trạng thái của các chế độ khác. Điều này mang lại sự thuận tiện lớn trong việc cập nhật phần mềm hoặc kiểm tra phần cứng trực tiếp.

3.1. Phương pháp Passive Serial điều khiển bằng Host

Chế độ Passive Serial (PS) mode cho phép vi xử lý nhúng hoặc chip cấu hình cao cấp đóng vai trò làm Master. Các dòng chip hỗ trợ gồm có EPC2, EPC4, EPC8 và EPC16. Vi xử lý có thể lưu trữ file cấu hình trong bộ nhớ hệ thống và ghi vào FPGA theo từng byte. Xung nhịp DCLK do thiết bị chủ tạo ra và điều khiển tốc độ nạp. Phương pháp này rất hữu ích cho các hệ thống cần nâng cấp firmware từ xa qua mạng. Dữ liệu bitstream có thể được mã hóa hoặc giải nén linh hoạt trước khi gửi đến chân DATA0 của FPGA Cyclone.

3.2. Nạp dữ liệu qua cổng JTAG và tính năng gỡ lỗi

Chuẩn JTAG configuration sử dụng bốn chân tín hiệu chuyên dụng gồm TCK, TMS, TDI và TDO. Cáp nạp như USB-Blaster kết nối trực tiếp từ máy tính vào mạch đích. Chuẩn này cho phép lập trình nhanh mà không cần tháo lắp linh kiện. Bên cạnh việc nạp cấu hình SRAM, giao tiếp JTAG còn hỗ trợ bộ phân tích logic nội SignalTap II Embedded Logic Analyzer. Công cụ này cho phép quan sát tín hiệu thời gian thực bên trong FPGA khi mạch đang hoạt động. Ngôn ngữ Jam STAPL cũng được hỗ trợ để tự động hóa quy trình kiểm thử trong nhà máy sản xuất.

IV. Tối ưu MSEL pin settings cùng tín hiệu nCONFIG signal

Việc thiết lập phần cứng chính xác là điều kiện tiên quyết để quá trình cấu hình Cyclone FPGA diễn ra thành công. Thiết bị sử dụng các chân lựa chọn chế độ MSEL cùng chuỗi tín hiệu điều khiển bắt tay. Hai chân MSEL0 và MSEL1 quy định phương thức giao tiếp phần cứng mà chip sẽ thực thi khi khởi động. Bên cạnh đó, các đường tín hiệu điều khiển trạng thái như nCONFIG signal, nSTATUS signal và CONF_DONE pin phối hợp chặt chẽ để đảm bảo tính toàn vẹn dữ liệu. Bất kỳ sự cố nào về điện áp hoặc lỗi đường truyền đều được phản ánh ngay lập tức qua các đường tín hiệu này.

4.1. Cách thiết lập chân MSEL0 và MSEL1 trên mạch

Chân MSEL pin settings quyết định cấu hình hoạt động của thiết bị Cyclone. Để chọn chế độ Active Serial (AS), cần nối cả hai chân MSEL1 và MSEL0 xuống mức thấp (0 0). Để chọn chế độ Passive Serial (PS), cần nối MSEL1 xuống mức 0 và MSEL0 lên mức 1 (0 1). Các chân này có thể nối cố định vào nguồn VCCIO hoặc đất GND thông qua điện trở kéo. Nếu hệ thống hỗ trợ đa chế độ nạp, các chân MSEL có thể chuyển đổi linh hoạt bằng công tắc logic. Việc thay đổi trạng thái chân MSEL trong chế độ người dùng không làm ảnh hưởng đến hoạt động logic của chip.

4.2. Vai trò giám sát của nSTATUS signal và CONF_DONE pin

Tín hiệu nCONFIG signal đóng vai trò kích hoạt quá trình tái cấu hình khi bị kéo xuống mức thấp rồi nhả về mức cao. Tín hiệu nSTATUS signal là ngõ ra hở thông báo trạng thái sẵn sàng hoặc lỗi của thiết bị. Khi nSTATUS ở mức thấp, FPGA đang trong quá trình reset hoặc phát hiện lỗi bitstream. Chân CONF_DONE pin giữ mức thấp trong suốt thời gian nhận dữ liệu. Khi toàn bộ dữ liệu cấu hình được nạp chính xác, CONF_DONE pin sẽ chuyển lên mức cao. Sự chuyển mức này báo hiệu FPGA chuẩn bị bước vào giai đoạn khởi tạo 136 chu kỳ xung để giải phóng các chân I/O vào chế độ làm việc.

V. Nén dữ liệu cấu hình để tối ưu hóa dung lượng bộ nhớ

Dòng FPGA Cyclone là thế hệ chip đầu tiên tích hợp khối giải nén phần cứng thời gian thực cho dữ liệu cấu hình. Tính năng này cho phép phần mềm Quartus II tạo ra các luồng bitstream nén trước khi lưu vào chip nhớ. Khi truyền dữ liệu vào FPGA, bộ giải nén nội bộ sẽ tự động khôi phục dữ liệu gốc và ghi trực tiếp vào các ô SRAM. Giải pháp nén giúp giảm đáng kể kích thước file nhị phân thô (.rbf), tiết kiệm chi phí mua chip nhớ dung lượng cao và rút ngắn thời gian khởi động của hệ thống phần cứng.

5.1. Cơ chế giải nén thời gian thực của Cyclone

Tính năng nén bitstream được hỗ trợ hoàn toàn trong cả hai chế độ Active Serial và Passive Serial. Tuy nhiên, chế độ JTAG configuration không hỗ trợ tính năng nén này do cấu trúc giao thức chuẩn. Dữ liệu thực nghiệm cho thấy thuật toán nén giúp giảm kích thước file từ 35% đến 60% tùy thuộc vào độ phức tạp của thiết kế logic. Phần cứng giải nén hoạt động song song và không làm suy giảm tần số nạp dữ liệu. Nhờ vậy, một chip nhớ dung lượng nhỏ như EPCS1 vẫn có thể chứa đủ dữ liệu cho các thiết kế lớn nếu áp dụng nén hiệu quả.

5.2. Ước tính dung lượng file nạp theo từng dòng chip

Dung lượng file nhị phân chưa nén (.rbf) tăng tỷ lệ thuận với số lượng phần tử logic của từng mã chip Cyclone. Chip EP1C3 cần khoảng 78.422 bytes (627.376 bits), trong khi chip EP1C4 cần 115.564 bytes. Đối với các dòng quy mô trung bình như EP1C6 và EP1C12, dung lượng lần lượt là 145.902 bytes và 290.405 bytes. Dòng chip lớn nhất EP1C20 yêu cầu dung lượng lên tới 435.000 bytes (3.559.608 bits). Khi thiết kế hệ thống đa chip FPGA, tổng dung lượng bộ nhớ cần trang bị bằng tổng dung lượng của từng chip thành phần cộng lại. Việc tính toán chính xác dung lượng giúp chọn đúng mã linh kiện bộ nhớ ngoài.

01/07/2026

Mục lục chi tiết luận án

MỞ ĐẦU

13. Cấu hình FPGA Cyclone

13.1. Tổng quan về Cấu hình Thiết bị

13.2. Nén dữ liệu

13.2.1. Bật Nén trong Cài đặt Trình biên dịch

13.2.2. Bật Nén cho Bitstream Cyclone trong Cửa sổ Chuyển đổi tệp lập trình

13.2.3. Dữ liệu cấu hình nén và không nén trong cùng một tệp lập trình

13.3. Các sơ đồ cấu hình

13.3.1. Cấu hình nối tiếp chủ động (Thiết bị cấu hình nối tiếp)

13.3.1.1. Cấu hình nhiều thiết bị (Ghép tầng)

13.3.1.2. Cấu hình nhiều thiết bị với cùng dữ liệu

Xem trước tài liệu

Tải đầy đủ để xem toàn bộ nội dung

Cyclone handbook volume 1 chapter 13 configuring cyclone fpgas

Tải xuống file đầy đủ để xem toàn bộ nội dung

Tải đầy đủ (52 trang)

Nội dung chính

Chào mừng bạn đến với bài giới thiệu chuyên sâu về giáo trình "Cấu hình FPGA Cyclone: Hướng dẫn Toàn diện cho Kỹ sư Thiết kế Hệ thống Nhúng", một tài liệu học thuật không thể thiếu dành cho những ai đam mê và muốn làm chủ công nghệ FPGA, đặc biệt là dòng Cyclone của Altera (nay là Intel FPGA). Giáo trình này được biên soạn với mục tiêu trang bị cho người học những kiến thức và kỹ năng thực tiễn nhất để cấu hình, tối ưu và gỡ lỗi các hệ thống FPGA phức tạp.

Tổng quan về giáo trình

Giáo trình "Cấu hình FPGA Cyclone: Hướng dẫn Toàn diện cho Kỹ sư Thiết kế Hệ thống Nhúng" là một phần cốt lõi trong chương trình đào tạo chuyên ngành Kỹ thuật Điện tử, Kỹ thuật Máy tính và Thiết kế Hệ thống nhúng ở bậc đại học và cao học. Môn học này nằm ở vị trí chiến lược, thường được giới thiệu sau các môn học nền tảng về Điện tử số, Kiến trúc Máy tính và Lập trình VHDL/Verilog, giúp sinh viên chuyển từ lý thuyết sang ứng dụng thực tiễn với các thiết bị FPGA hiện đại.

Mục tiêu học tập chính của giáo trình là giúp người học:

Nắm vững nguyên lý: Hiểu rõ các nguyên lý cơ bản và nâng cao của việc cấu hình FPGA Cyclone, bao gồm các lược đồ cấu hình Active Serial (AS), Passive Serial (PS) và JTAG-based.
Thành thạo công cụ: Sử dụng thành thạo các công cụ phần mềm như Quartus II và các tiện ích liên quan để tạo, nén và tải file cấu hình.
Phát triển kỹ năng thực tiễn: Có khả năng phân tích, thiết kế và triển khai các giải pháp cấu hình cho cả hệ thống FPGA đơn lẻ và đa thiết bị (cascading), đồng thời biết cách gỡ lỗi hiệu quả.
Tối ưu hiệu năng: Hiểu và áp dụng các kỹ thuật nén dữ liệu để giảm thời gian và dung lượng lưu trữ cấu hình, cải thiện hiệu suất hệ thống nhúng.

Giáo trình được cấu trúc một cách logic, đi từ các khái niệm cơ bản về các lược đồ cấu hình, đến chi tiết về từng phương pháp, bao gồm sơ đồ kết nối, thông tin timing, và các ví dụ cụ thể. Cách tiếp cận này đảm bảo người học không chỉ hiểu 'cái gì' mà còn biết 'tại sao' và 'làm thế nào' để áp dụng. Điểm đặc sắc của giáo trình nằm ở sự chi tiết, cập nhật công nghệ và tính ứng dụng cao, giúp sinh viên và kỹ sư nhanh chóng làm chủ được quy trình cấu hình FPGA trong các dự án thực tế. Nó không chỉ cung cấp lý thuyết mà còn là một cẩm nang hướng dẫn từng bước, với nhiều hình ảnh minh họa, bảng biểu so sánh và các mẹo xử lý tình huống thực tế.

Nội dung kiến thức cốt lõi

Giáo trình này đi sâu vào các khía cạnh quan trọng nhất của việc cấu hình FPGA Cyclone, cung cấp một nền tảng vững chắc và kiến thức thực hành toàn diện.

Các chương/chủ đề chính

Giáo trình được tổ chức thành các chương mang tính kế thừa, dẫn dắt người học từ những khái niệm cơ bản đến các kỹ thuật cấu hình phức tạp:

Giới thiệu về cấu hình FPGA Cyclone: Chương này mở đầu với tổng quan về kiến trúc FPGA Cyclone, vai trò của bộ nhớ SRAM trong việc lưu trữ dữ liệu cấu hình và sự cần thiết của việc tải lại dữ liệu mỗi khi thiết bị khởi động. Nó giới thiệu ba lược đồ cấu hình chính (AS, PS, JTAG) và tầm quan trọng của chúng trong các ứng dụng thực tế, tạo một cái nhìn tổng quan trước khi đi vào chi tiết.
Cấu hình Active Serial (AS): Đi sâu vào lược đồ AS, chương này mô tả chi tiết cách các FPGA Cyclone được cấu hình bằng các thiết bị cấu hình nối tiếp chi phí thấp (như EPCS1, EPCS4, EPCS16). Các khái niệm chính bao gồm giao diện bốn chân đơn giản (DCLK, DATA, ASDI, nCS), vai trò của các chân điều khiển (nCONFIG, nSTATUS, CONF_DONE), quá trình khởi tạo, và cách thức FPGA kiểm soát giao diện cấu hình. Đặc biệt, nó trình bày chi tiết cách thức cascading (cấu hình nhiều thiết bị) với một thiết bị cấu hình nối tiếp duy nhất, cung cấp các sơ đồ kết nối và hướng dẫn cụ thể.
Cấu hình Passive Serial (PS): Khám phá lược đồ PS, nơi một host bên ngoài (thiết bị cấu hình, vi xử lý nhúng hoặc PC) điều khiển quá trình cấu hình. Chương này làm rõ cách dữ liệu được clocked vào FPGA qua chân DATA0, vai trò của các thiết bị cấu hình nâng cao (EPC4, EPC8, EPC16) và cách sử dụng cáp download (ByteBlaster, USB Blaster) hoặc vi xử lý để thực hiện cấu hình. Timing waveforms và các tham số thời gian quan trọng cũng được phân tích để đảm bảo cấu hình thành công.
Cấu hình dựa trên JTAG: Tập trung vào chuẩn JTAG (Joint Test Action Group), chương này giải thích cách sử dụng JTAG không chỉ để kiểm tra ranh giới (boundary-scan testing) mà còn để tải dữ liệu cấu hình vào FPGA Cyclone. Nó mô tả các chân JTAG cần thiết (TDI, TDO, TMS, TCK), ưu tiên của cấu hình JTAG so với các lược đồ khác, và cách sử dụng các cáp download JTAG cũng như các công cụ phần mềm như Jam STAPL để lập trình nhúng.
Tối ưu hóa và Xử lý lỗi trong cấu hình: Chương này giới thiệu kỹ thuật nén dữ liệu cấu hình, giúp giảm đáng kể dung lượng lưu trữ và thời gian cấu hình. Nó cũng hướng dẫn cách cấu hình tính năng nén trong phần mềm Quartus II. Ngoài ra, các cơ chế xử lý lỗi như Auto-Restart Configuration on Frame Error được thảo luận, cung cấp giải pháp cho các sự cố cấu hình thường gặp.
Kết hợp các lược đồ cấu hình: Đề cập đến các kịch bản thực tế nơi cần kết hợp nhiều lược đồ cấu hình (ví dụ: AS và JTAG) trên cùng một bo mạch, hướng dẫn cách thiết lập và quản lý sự ưu tiên giữa chúng.
Mô tả chi tiết các chân cấu hình: Cung cấp một cái nhìn tổng quan toàn diện về tất cả các chân liên quan đến cấu hình trên thiết bị Cyclone, bao gồm các chân chuyên dụng và các chân tùy chọn, với mô tả chức năng chi tiết cho từng chế độ hoạt động và lược đồ cấu hình.

Progression Logic của nội dung: Giáo trình được thiết kế với một lộ trình học tập rõ ràng. Nó bắt đầu bằng việc giới thiệu các lựa chọn cấu hình, sau đó đi sâu vào từng lựa chọn với các chi tiết về giao thức, sơ đồ kết nối, và thông tin timing. Khi người học đã nắm vững từng lược đồ, giáo trình chuyển sang các kỹ thuật nâng cao hơn như nén dữ liệu và cấu hình đa thiết bị, và cuối cùng là cách kết hợp các lược đồ khác nhau. Điều này đảm bảo người học có thể xây dựng kiến thức một cách tuần tự, từ cơ bản đến phức tạp, và áp dụng chúng vào các tình huống thực tế.

Kiến thức nền tảng được xây dựng

Giáo trình này không chỉ truyền tải thông tin mà còn củng cố và mở rộng các kiến thức nền tảng quan trọng:

Fundamental Theories: Nguyên lý hoạt động của các thiết bị bán dẫn, kiến trúc bộ nhớ SRAM, nguyên lý giao tiếp nối tiếp và song song, cùng các giao thức truyền thông như JTAG.
Core Principles: Các nguyên tắc về thiết kế hệ thống nhúng, nguyên lý hoạt động của FPGA, cách dữ liệu được biểu diễn và truyền tải ở cấp độ bit stream, và các khái niệm về timing và đồng bộ hóa trong hệ thống số.
Essential Frameworks: Hiểu biết sâu sắc về môi trường phát triển tích hợp (IDE) như Quartus II, các quy trình từ thiết kế logic đến tạo file cấu hình và tải xuống thiết bị.

Kỹ năng phát triển

Thông qua việc học và thực hành với giáo trình, sinh viên sẽ phát triển một loạt các kỹ năng quan trọng, cần thiết cho sự nghiệp kỹ thuật:

Technical Skills:
- Kỹ năng lập trình FPGA: Thành thạo việc tạo và quản lý các file cấu hình (.sof, .rbf, .pof) bằng Quartus II.
- Kỹ năng thiết kế phần cứng: Thiết kế mạch giao tiếp giữa FPGA và các thiết bị cấu hình, vi điều khiển, hoặc cáp download.
- Kỹ năng gỡ lỗi (Debugging): Sử dụng các công cụ như SignalTap II Embedded Logic Analyzer và phân tích timing waveform để xác định và khắc phục sự cố cấu hình.
- Kỹ năng tối ưu hóa: Áp dụng nén dữ liệu để giảm kích thước bit stream và thời gian cấu hình.
Analytical Skills:
- Phân tích yêu cầu: Khả năng lựa chọn lược đồ cấu hình phù hợp nhất cho một ứng dụng cụ thể, dựa trên các yếu tố như chi phí, tốc độ, độ phức tạp và yêu cầu về gỡ lỗi.
- Giải quyết vấn đề: Xác định nguyên nhân gốc rễ của các lỗi cấu hình và phát triển các giải pháp hiệu quả.
- Phân tích hiệu suất: Đánh giá ảnh hưởng của các tùy chọn cấu hình đến hiệu suất tổng thể của hệ thống nhúng.
Practical Competencies:
- Triển khai hệ thống: Thực hiện thành công việc cấu hình FPGA đơn lẻ và đa thiết bị trong các hệ thống nhúng thực tế.
- Quản lý dự án: Tổ chức và quản lý các tài nguyên cấu hình, bao gồm phần cứng và phần mềm, trong các dự án thiết kế FPGA.
- Tương tác với phần cứng: Kết nối và vận hành các cáp download (ByteBlaster, USB Blaster) và các thiết bị cấu hình khác.

Phương pháp giảng dạy và học tập

Giáo trình "Cấu hình FPGA Cyclone" được thiết kế để hỗ trợ cả giảng viên trong việc truyền đạt kiến thức và sinh viên trong quá trình tiếp thu và ứng dụng.

Pedagogical Approach: Giáo trình áp dụng phương pháp giảng dạy lấy người học làm trung tâm, kết hợp chặt chẽ giữa lý thuyết và thực hành. Mỗi chương trình bày các khái niệm một cách rõ ràng, dễ hiểu, sau đó minh họa bằng các sơ đồ mạch điện, biểu đồ timing và các ví dụ cấu hình cụ thể. Cách tiếp cận từng bước này giúp người học hình dung được toàn bộ quy trình từ thiết kế đến triển khai. Đặc biệt, giáo trình nhấn mạnh việc hiểu sâu về 'cách thức hoạt động' (how it works) thay vì chỉ 'cách sử dụng' (how to use it), giúp sinh viên có nền tảng vững chắc để thích nghi với các công nghệ FPGA mới trong tương lai.

Bài tập và Case Studies: Để củng cố kiến thức, giáo trình tích hợp nhiều dạng bài tập:

Bài tập lý thuyết: Kiểm tra sự hiểu biết về các giao thức cấu hình, vai trò của các chân tín hiệu và các tham số timing.
Bài tập thiết kế: Yêu cầu sinh viên thiết kế sơ đồ kết nối cho các tình huống cấu hình đơn lẻ, đa thiết bị, hoặc kết hợp các lược đồ khác nhau.
Case Studies: Phân tích các tình huống cấu hình phức tạp hoặc các lỗi cấu hình thường gặp, yêu cầu sinh viên đề xuất giải pháp và quy trình gỡ lỗi. Ví dụ, một case study có thể là việc tối ưu thời gian cấu hình cho một hệ thống với nhiều FPGA bằng cách sử dụng nén dữ liệu và cấu hình cascading.

Practical Exercises: Thực hành là yếu tố then chốt để làm chủ môn học này. Giáo trình khuyến khích và hướng dẫn sinh viên thực hiện các bài tập thực hành trên phần cứng FPGA Cyclone thực tế, sử dụng:

Phần mềm Quartus II: Tạo và biên dịch các dự án FPGA, tạo các file cấu hình.
Cáp download: Tải file cấu hình vào FPGA thông qua các giao diện AS, PS, JTAG.
Thiết bị cấu hình: Kết nối và sử dụng các thiết bị cấu hình nối tiếp (EPCS) hoặc nâng cao (EPC) để lưu trữ và tải dữ liệu cấu hình. Các bài tập thực hành này không chỉ giúp sinh viên áp dụng lý thuyết vào thực tế mà còn phát triển kỹ năng gỡ lỗi phần cứng và phần mềm.

Assessment Methods: Việc đánh giá sẽ được thực hiện thông qua nhiều hình thức để đảm bảo đo lường toàn diện các mục tiêu học tập:

Kiểm tra giữa kỳ/cuối kỳ: Đánh giá kiến thức lý thuyết và khả năng phân tích các vấn đề cấu hình.
Bài tập lớn/Project: Sinh viên có thể được yêu cầu thiết kế và triển khai một hệ thống FPGA hoàn chỉnh, bao gồm cả phần cấu hình, và báo cáo kết quả.
Báo cáo thực hành: Đánh giá kỹ năng thực hành, khả năng ghi nhận và phân tích dữ liệu, và đề xuất giải pháp.

Self-Study Guidelines: Để đạt hiệu quả cao nhất, người học nên:

Đọc kỹ lý thuyết: Hiểu rõ từng khái niệm, sơ đồ và bảng biểu trước khi bắt tay vào thực hành.
Kết hợp lý thuyết và thực hành: Sau mỗi phần lý thuyết, cố gắng tìm cách áp dụng ngay vào các bài tập hoặc thử nghiệm trên kit FPGA.
Tham khảo tài liệu bổ sung: Giáo trình có liệt kê nhiều tài liệu tham khảo từ Altera/Intel FPGA, Datasheet của các thiết bị EPCS/EPC, và các hướng dẫn sử dụng công cụ phần mềm. Đây là nguồn tài nguyên quý giá để đào sâu kiến thức.
Chủ động gỡ lỗi: Khi gặp lỗi, thay vì bỏ cuộc, hãy tìm hiểu thông báo lỗi, kiểm tra lại sơ đồ kết nối, timing, và các tùy chọn phần mềm. Kỹ năng gỡ lỗi là một phần quan trọng của quá trình học tập.
Thảo luận nhóm: Trao đổi với bạn bè, giảng viên để làm rõ các vấn đề khó hiểu và học hỏi kinh nghiệm lẫn nhau.

Điểm nổi bật và cập nhật

Giáo trình "Cấu hình FPGA Cyclone" tự hào là một tài liệu học tập tiên tiến, được thiết kế để luôn phản ánh những tiến bộ mới nhất trong lĩnh vực FPGA và thiết kế hệ thống nhúng.

Updates so với editions cũ: So với các phiên bản cẩm nang hoặc tài liệu cũ, giáo trình này tích hợp sâu rộng các cập nhật quan trọng:

Các dòng chip Cyclone mới hơn: Đảm bảo phù hợp với các phiên bản thiết bị Cyclone hiện hành của Intel FPGA, bao gồm các chi tiết về chân (pinouts), thông số kỹ thuật và tính năng cấu hình mới.
Phần mềm Quartus II được cải tiến: Hướng dẫn sử dụng các phiên bản mới nhất của Quartus II, bao gồm các tùy chọn trình biên dịch (compiler settings), cửa sổ chuyển đổi file lập trình (Convert Programming Files window) và các công cụ debug tích hợp.
Tích hợp công nghệ nén dữ liệu: Đây là một điểm nhấn quan trọng, vì khả năng nén bitstream giúp giảm đáng kể thời gian và chi phí lưu trữ, một yếu tố ngày càng quan trọng trong các hệ thống nhúng hiện đại. Giáo trình cung cấp hướng dẫn chi tiết về cách kích hoạt và tận dụng tính năng này.
Cập nhật các cáp download: Đề cập và hướng dẫn sử dụng các cáp download phổ biến và mới nhất như USB Blaster, ByteBlaster II, MasterBlaster, ByteBlasterMV, đảm bảo tính tương thích và dễ dàng trong quá trình thực hành.

Current trends được integrate: Giáo trình không chỉ đơn thuần là một bản cập nhật mà còn chủ động tích hợp các xu hướng công nghệ đang nổi bật:

Cấu hình từ vi xử lý nhúng (Microprocessor-based Configuration): Với sự gia tăng của các SoC FPGA và hệ thống nhúng phức tạp, việc cấu hình FPGA từ một vi xử lý hoặc hệ điều hành nhúng là một xu hướng quan trọng. Giáo trình đề cập đến các giải pháp như SRunner và MicroBlaster, cho phép lập trình FPGA một cách linh hoạt trong môi trường nhúng.
Tăng cường khả năng gỡ lỗi (Enhanced Debugging): Việc tích hợp SignalTap II Embedded Logic Analyzer trong các chương về JTAG nhấn mạnh tầm quan trọng của các công cụ gỡ lỗi mạnh mẽ trực tiếp trên chip FPGA, giúp kỹ sư phát hiện và khắc phục lỗi nhanh chóng hơn.
Tiêu chuẩn công nghiệp (Industry Standards): Việc làm rõ tiêu chuẩn JTAG (IEEE 1149.1) và ngôn ngữ lập trình Jam STAPL (JEDEC JESD-71) giúp sinh viên không chỉ học cách sử dụng mà còn hiểu được bối cảnh và ý nghĩa của các chuẩn công nghiệp này, chuẩn bị cho họ gia nhập môi trường làm việc chuyên nghiệp.

Real-world applications: Mỗi khái niệm trong giáo trình đều được liên hệ với các ứng dụng thực tế:

Hệ thống nhúng tốc độ cao: Việc tối ưu thời gian cấu hình và sử dụng nén dữ liệu là cực kỳ quan trọng cho các ứng dụng yêu cầu khởi động nhanh.
Thiết kế bo mạch chủ (PCB Design): Các sơ đồ kết nối pin và khuyến nghị về điện trở pull-up/pull-down trực tiếp hỗ trợ các kỹ sư thiết kế bo mạch.
Thiết bị IoT và truyền thông: Các kỹ thuật cấu hình đa thiết bị (cascading) rất hữu ích trong các hệ thống phân tán, thiết bị IoT phức tạp hoặc các hệ thống mạng.
Kiểm thử và bảo trì: JTAG không chỉ để cấu hình mà còn là công cụ mạnh mẽ cho việc kiểm thử và chẩn đoán lỗi trên bo mạch trong quá trình sản xuất và bảo trì.

Industry connections: Giáo trình được xây dựng dựa trên các tài liệu kỹ thuật chính thức từ Altera/Intel FPGA, đảm bảo tính chính xác và phù hợp với tiêu chuẩn công nghiệp. Việc tham chiếu đến các 'Application Notes' (AN), 'Data Sheets' và 'User Guides' cụ thể của hãng giúp người học làm quen với các nguồn tài liệu kỹ thuật chuẩn mực, một kỹ năng vô cùng quan trọng đối với kỹ sư trong môi trường công nghiệp. Điều này tạo một cầu nối vững chắc giữa kiến thức học thuật và yêu cầu thực tế của ngành công nghiệp bán dẫn và thiết kế nhúng.

Đối tượng sử dụng giáo trình

Giáo trình "Cấu hình FPGA Cyclone: Hướng dẫn Toàn diện cho Kỹ sư Thiết kế Hệ thống Nhúng" được biên soạn một cách cẩn trọng để phục vụ nhiều đối tượng người học và chuyên gia khác nhau trong lĩnh vực kỹ thuật điện tử và máy tính.

Sinh viên năm mấy/ngành nào:

Sinh viên Đại học:
- Năm 3 hoặc Năm 4 các ngành: Kỹ thuật Điện tử - Viễn thông, Kỹ thuật Máy tính, Thiết kế Vi mạch, Kỹ thuật Điều khiển và Tự động hóa. Giáo trình này là tài liệu chuyên sâu lý tưởng cho các môn học như Thiết kế Hệ thống Số Sử dụng FPGA, Thiết kế Hệ thống Nhúng, hoặc là tài liệu tham khảo cho các đồ án tốt nghiệp liên quan đến FPGA.
- Môn học này phù hợp với sinh viên đã có nền tảng vững chắc về điện tử số, kiến trúc máy tính và đã quen thuộc với ít nhất một ngôn ngữ mô tả phần cứng (VHDL hoặc Verilog).
Sinh viên Cao học:
- Các nghiên cứu sinh Thạc sĩ hoặc Tiến sĩ trong các lĩnh vực liên quan đến kiến trúc FPGA, tối ưu hóa hệ thống nhúng, xử lý tín hiệu trên FPGA, hoặc phát triển thuật toán AI/ML trên nền tảng phần cứng. Giáo trình cung cấp cái nhìn chi tiết và sâu sắc về các cơ chế cấu hình, là cơ sở để phát triển các phương pháp tối ưu hoặc giải pháp tùy chỉnh.

Prerequisites cần có: Để tiếp thu kiến thức từ giáo trình một cách hiệu quả nhất, người học cần có:

Kiến thức cơ bản về Điện tử số: Hiểu về cổng logic, mạch tổ hợp, mạch tuần tự, flip-flop, thanh ghi, bộ đếm.
Kiến thức về Kiến trúc Máy tính: Khái niệm về bộ nhớ (SRAM, Flash), CPU, giao diện I/O.
Kỹ năng lập trình VHDL/Verilog: Khả năng đọc, hiểu và viết mã mô tả phần cứng cơ bản.
Hiểu biết sơ bộ về FPGA: Kiến thức chung về cấu trúc cơ bản của FPGA, ví dụ như LUT, CLB, I/O blocks.
Kiến thức cơ bản về Hệ thống nhúng (tùy chọn nhưng hữu ích): Mặc dù giáo trình tập trung vào cấu hình FPGA, việc có nền tảng về hệ thống nhúng sẽ giúp người học dễ dàng liên hệ kiến thức với các ứng dụng thực tế hơn.

Giảng viên và cách sử dụng:

Tài liệu tham khảo chính: Giảng viên có thể sử dụng giáo trình này làm tài liệu giảng dạy chính cho các môn học chuyên sâu về FPGA.
Nguồn bài tập và Lab: Các ví dụ và bài tập trong giáo trình có thể được phát triển thành các bài lab, bài tập về nhà hoặc đề tài project cho sinh viên.
Cập nhật kiến thức: Giúp giảng viên cập nhật những công nghệ và phương pháp cấu hình FPGA mới nhất từ Intel FPGA (trước đây là Altera).
Hướng dẫn thực hành: Cung cấp các hướng dẫn chi tiết về cấu hình phần cứng và sử dụng phần mềm, rất hữu ích cho việc chuẩn bị và thực hiện các buổi thực hành trong phòng thí nghiệm.

Tự học và Reference:

Kỹ sư R&D: Các kỹ sư điện tử, kỹ sư thiết kế phần cứng, kỹ sư hệ thống nhúng đang làm việc trong ngành công nghiệp có thể sử dụng giáo trình như một cẩm nang chuyên sâu để nâng cao kiến thức, giải quyết các vấn đề cấu hình phức tạp trong dự án của mình.
Người đam mê công nghệ: Cá nhân muốn tự nghiên cứu và phát triển các dự án cá nhân với FPGA Cyclone sẽ tìm thấy trong giáo trình này những hướng dẫn chi tiết và đáng tin cậy.
Tài liệu tham khảo: Là một tài liệu tham khảo quý giá để tra cứu nhanh các thông tin về pin, timing, các lược đồ cấu hình hoặc các tùy chọn phần mềm khi cần thiết.

Tóm lại, giáo trình này không chỉ là một tài liệu học tập mà còn là một công cụ làm việc thiết yếu, định hình kỹ năng cho một thế hệ kỹ sư có khả năng làm chủ công nghệ FPGA trong kỷ nguyên số.

Câu hỏi thường gặp

Chúng tôi hiểu rằng bạn có thể có nhiều thắc mắc trước khi quyết định đầu tư thời gian và công sức vào một giáo trình chuyên sâu. Dưới đây là những câu hỏi thường gặp và câu trả lời chi tiết để giúp bạn có cái nhìn rõ ràng hơn về giáo trình "Cấu hình FPGA Cyclone".

1. Giáo trình này phù hợp với ai?

Giáo trình này đặc biệt phù hợp với:

Sinh viên đại học năm cuối và cao học: Trong các ngành Kỹ thuật Điện tử, Kỹ thuật Máy tính, Thiết kế Vi mạch, và Kỹ thuật Điều khiển & Tự động hóa, những người đang tìm kiếm kiến thức chuyên sâu về FPGA và thiết kế hệ thống nhúng.
Kỹ sư thiết kế phần cứng và hệ thống nhúng: Những người muốn nâng cao kiến thức về cấu hình FPGA, tối ưu hóa hiệu suất và gỡ lỗi trong các dự án công nghiệp.
Người tự học và nhà nghiên cứu: Muốn tìm hiểu sâu về các nguyên lý và kỹ thuật cấu hình FPGA dòng Cyclone của Altera (Intel FPGA) một cách có hệ thống và thực tiễn. Giáo trình này là cầu nối vững chắc giữa lý thuyết và ứng dụng, giúp bạn tự tin làm chủ công nghệ FPGA.

2. Cần kiến thức nền nào để học?

Để tiếp thu giáo trình một cách hiệu quả nhất, bạn nên có:

Kiến thức cơ bản về Điện tử số: Bao gồm các cổng logic, mạch tổ hợp, mạch tuần tự, và nguyên lý hoạt động của các thành phần số.
Hiểu biết về Kiến trúc Máy tính: Các khái niệm về CPU, bộ nhớ (SRAM, Flash), và cách các thành phần này giao tiếp.
Kỹ năng lập trình VHDL hoặc Verilog: Khả năng đọc và hiểu mã mô tả phần cứng là cần thiết để làm việc với các dự án FPGA.
Kiến thức sơ bộ về FPGA: Mặc dù giáo trình sẽ đi sâu vào chi tiết, việc có một cái nhìn tổng quan về FPGA sẽ giúp bạn nhanh chóng nắm bắt các khái niệm phức tạp. Đây là một giáo trình chuyên sâu, do đó, một nền tảng vững chắc sẽ giúp bạn khai thác tối đa giá trị của nó.

3. Điểm khác biệt với giáo trình khác?

Giáo trình "Cấu hình FPGA Cyclone" nổi bật với những điểm sau:

Tính chuyên sâu và chi tiết: Tập trung hoàn toàn vào các phương pháp cấu hình FPGA Cyclone, từ Active Serial, Passive Serial đến JTAG-based, với phân tích chi tiết về sơ đồ kết nối, timing và các tùy chọn phần mềm.
Cập nhật công nghệ mới nhất: Tích hợp các tính năng hiện đại như nén dữ liệu cấu hình, các công cụ phần mềm Quartus II được cập nhật, và các phương pháp cấu hình đa thiết bị (cascading), phản ánh đúng xu hướng công nghiệp.
Thực tiễn và ứng dụng cao: Cung cấp nhiều ví dụ thực tế, sơ đồ mạch, và hướng dẫn từng bước để người học có thể áp dụng ngay vào các dự án. Các kỹ năng gỡ lỗi và tối ưu hóa cũng được nhấn mạnh.
Liên kết chặt chẽ với tài liệu hãng: Tham khảo và tổng hợp kiến thức từ các tài liệu kỹ thuật chính thức của Altera (nay là Intel FPGA), đảm bảo tính chính xác và tin cậy cao nhất. Đây không chỉ là một cuốn sách lý thuyết, mà là một cẩm nang thực hành toàn diện, giúp bạn giải quyết các thách thức kỹ thuật thực tế.

4. Làm sao để tự học hiệu quả?

Để tự học hiệu quả với giáo trình này, chúng tôi khuyên bạn:

Học lý thuyết song song với thực hành: Sau khi đọc xong một phần lý thuyết, hãy cố gắng thực hiện ngay các bài tập hoặc thí nghiệm tương ứng trên kit FPGA (nếu có). Đây là cách tốt nhất để củng cố kiến thức.
Sử dụng phần mềm Quartus II: Thực hành tạo, biên dịch và tải các file cấu hình. Khám phá các tùy chọn trong phần mềm.
Tham khảo các tài liệu bổ sung: Giáo trình có liệt kê nhiều tài liệu tham khảo chính thức từ Altera/Intel FPGA. Hãy tìm đọc chúng để đào sâu kiến thức và tìm kiếm giải pháp cho các vấn đề cụ thể.
Chủ động gỡ lỗi: Khi gặp sự cố, đừng ngại ngần phân tích thông báo lỗi, kiểm tra lại mạch điện và cài đặt phần mềm. Kỹ năng gỡ lỗi là vô cùng quan trọng đối với một kỹ sư.
Ghi chú và tổng hợp: Tạo bản đồ tư duy hoặc tóm tắt các khái niệm chính, các sơ đồ kết nối quan trọng để dễ dàng ôn tập.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình này được thiết kế để hoạt động tốt nhất khi kết hợp với các tài liệu bổ trợ chính thức từ nhà sản xuất, được liệt kê rõ ràng trong giáo trình, bao gồm:

Datasheet của dòng FPGA Cyclone: Cung cấp thông tin chi tiết về các chân, thông số điện và cơ khí của thiết bị.
Datasheet của các thiết bị cấu hình serial (EPCS) và enhanced (EPC): Chi tiết về các thiết bị lưu trữ dữ liệu cấu hình.
Hướng dẫn sử dụng phần mềm Quartus II: Để nắm vững các tính năng và quy trình làm việc.
Application Notes (AN) từ Altera/Intel FPGA: Cung cấp các giải pháp chuyên biệt cho các vấn đề kỹ thuật.
Hướng dẫn sử dụng cáp download: Như ByteBlaster II, USB Blaster, MasterBlaster. Các tài liệu này sẽ được liên kết và đề cập xuyên suốt giáo trình, giúp bạn có một hệ sinh thái học tập và làm việc toàn diện.

Kết luận

Giáo trình "Cấu hình FPGA Cyclone: Hướng dẫn Toàn diện cho Kỹ sư Thiết kế Hệ thống Nhúng" không chỉ là một cuốn sách, mà là một hành trang kiến thức và kỹ năng thiết yếu dành cho bất kỳ ai muốn làm chủ công nghệ FPGA, đặc biệt là dòng Cyclone của Intel FPGA. Với cách tiếp cận có hệ thống, nội dung chi tiết và tính ứng dụng thực tiễn cao, giáo trình này mang lại những giá trị cốt lõi mà ít tài liệu nào có được.

Chúng tôi đề xuất một lộ trình học tập hiệu quả: bắt đầu từ việc nắm vững các lược đồ cấu hình cơ bản (AS, PS, JTAG), sau đó chuyển sang các kỹ thuật nâng cao như nén dữ liệu và cấu hình đa thiết bị. Luôn song hành lý thuyết với thực hành trên phần cứng và phần mềm Quartus II để củng cố kiến thức và phát triển kỹ năng gỡ lỗi.

Hãy để giáo trình này trở thành nguồn tài nguyên không thể thiếu trên con đường phát triển sự nghiệp của bạn trong lĩnh vực thiết kế hệ thống nhúng và kỹ thuật FPGA. Khám phá ngay để trang bị cho mình những công cụ và kiến thức cần thiết để biến ý tưởng thành hiện thực, từ những mạch logic đơn giản đến các hệ thống phức tạp và tiên tiến nhất.

Trích đoạn nội dung luận án

Tải xuống để đọc toàn bộ

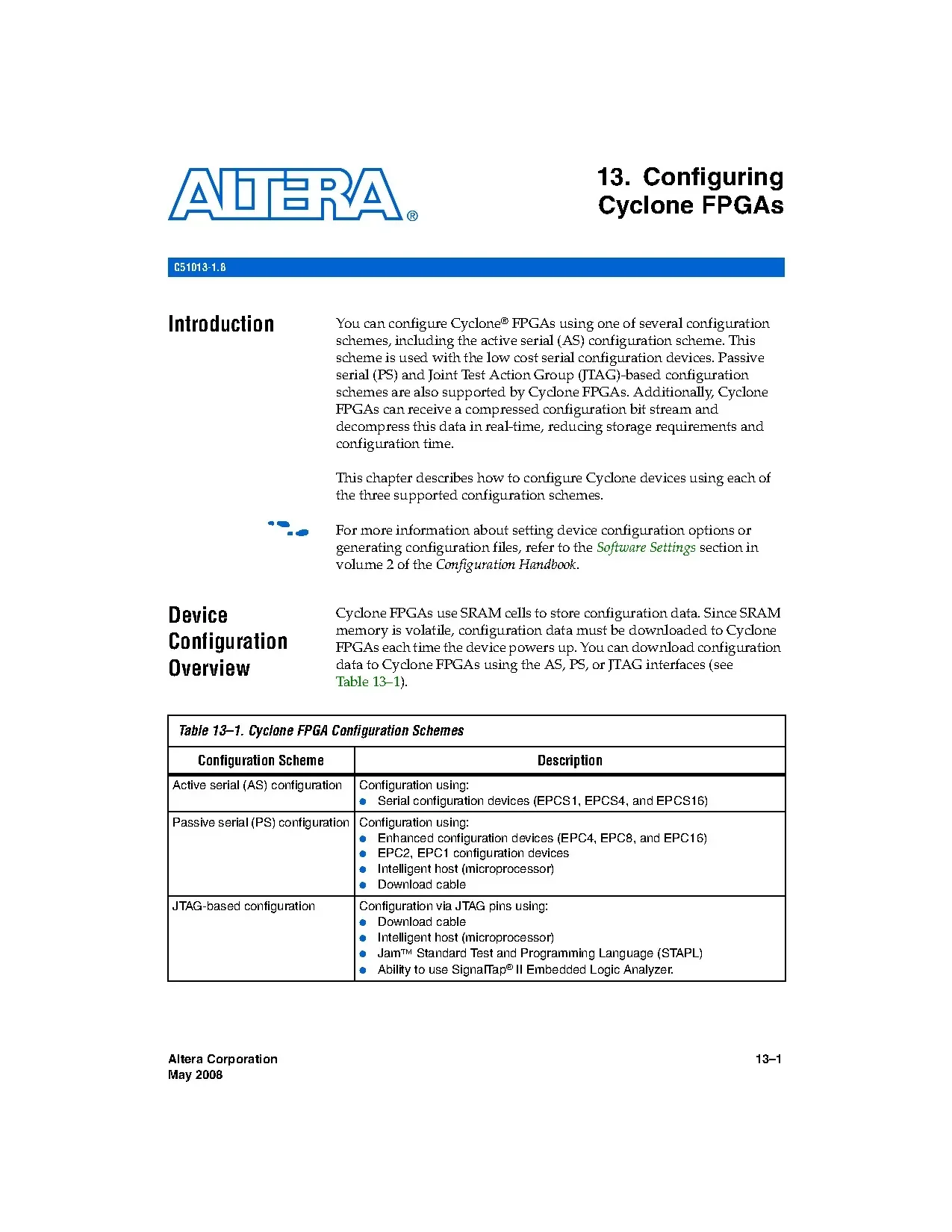

Configuring Cyclone FPGAs C51013-1.8 Introduction You can configure Cyclone® FPGAs using one of several configuration schemes, including the active serial (AS) configuration scheme. This scheme is used with the low cost serial configuration devices. Passive serial (PS) and Joint Test Action Group (JTAG)-based configuration schemes are also supported by Cyclone FPGAs. Additionally, Cyclone FPGAs can receive a compressed configuration bit stream and decompress this data in real-time, reducing storage requirements and configuration time.

This chapter describes how to configure Cyclone devices using each of the three supported configuration schemes. f For more information about setting device configuration options or generating configuration files, refer to the Software Settings section in volume 2 of the Configuration Handbook. Device Cyclone FPGAs use SRAM cells to store configuration data. Since SRAM memory is volatile, configuration data must be downloaded to Cyclone Configuration FPGAs each time the device powers up.

You can download configuration Overview data to Cyclone FPGAs using the AS, PS, or JTAG interfaces (see Table 13–1). Cyclone FPGA Configuration Schemes Configuration Scheme Description Active serial (AS) configuration Configuration using: ● Serial configuration devices (EPCS1, EPCS4, and EPCS16) Passive serial (PS) configuration Configuration using: ● Enhanced configuration devices (EPC4, EPC8, and EPC16) ● EPC2, EPC1 configuration devices ● Intelligent host (microprocessor) ● Download cable JTAG-based configuration Configuration via JTAG pins using: ● Download cable ● Intelligent host (microprocessor) ● JamTM Standard Test and Programming Language (STAPL) ● Ability to use SignalTap® II Embedded Logic Analyzer. Altera Corporation 13–1 May 2008 Device Configuration Overview You can select a Cyclone FPGA configuration scheme by driving its MSEL1 and MSEL0 pins either high (1) or low (0), as shown in Table 13–2. If your application only requires a single configuration mode, the MSEL pins can be connected to VCC (the I/O bank’s VCCIO voltage where the MSEL pin resides) or to ground.

If your application requires more than one configuration mode, the MSEL pins can be switched after the FPGA has been configured successfully. Toggling these pins during user mode does not affect the device operation. However, the MSEL pins must be valid before initiating reconfiguration. Selecting Cyclone Configuration Schemes MSEL1 MSEL0 Configuration Scheme 0 0 AS 0 1 PS 0 1 JTAG-based (1) Note to Table 13–2: (1) JTAG-based configuration takes precedence over other schemes, which means that MSEL pin settings are ignored.

After configuration, Cyclone FPGAs will initialize registers and I/O pins, then enter user mode and function as per the user design. Figure 13–1 shows an AS configuration waveform. AS Configuration Waveform nCONFIG nSTATUS CONF_DONE nCSO DCLK ASDO Read Address DATA0 bit N bit N − 1 bit 1 bit 0 136 Cycles INIT_DONE User I/O User Mode Tri-stated with internal pull-up resistor. 13–2 Altera Corporation Cyclone Device Handbook, Volume 1 May 2008 Configuring Cyclone FPGAs You can configure Cyclone FPGAs using the 3.5-V LVTTL I/O standard on configuration and JTAG input pins.

These devices do not feature a VCCSEL pin; therefore, you should connect the VCCIO pins of the I/O banks containing configuration or JTAG pins according to the I/O standard specifications. Table 13–3 summarizes the approximate uncompressed configuration file size for each Cyclone FPGA. To calculate the amount of storage space required for multi-device configurations, add the file size of each device together. Cyclone Raw Binary File (.rbf) Sizes Device Data Size (Bits) Data Size (Bytes) EP1C3 627,376 78,422 EP1C4 924,512 115,564 EP1C6 1,167,216 145,902 EP1C12 2,323,240 290,405 EP1C20 3,559,608 435,000 You should only use the numbers in Table 13–3 to estimate the configuration file size before design compilation.

Different file formats, such as .ttf files, have different file sizes. For any specific version of the Quartus® II software, any design targeted for the same device has the same uncompressed configuration file size. If compression is used, the file size can vary after each compilation. Data Cyclone FPGAs are the first FPGAs to support decompression of configuration data.

This feature allows you to store compressed Compression configuration data in configuration devices or other memory, and transmit this compressed bit stream to Cyclone FPGAs. During configuration, the Cyclone FPGA decompresses the bit stream in real time and programs its SRAM cells. Cyclone FPGAs support compression in the AS and PS configuration schemes. Compression is not supported for JTAG-based configuration.

1 Preliminary data indicates that compression reduces configuration bit stream size by 35 to 60%. Altera Corporation 13–3 May 2008 Cyclone Device Handbook, Volume 1 Data Compression When you enable compression, the Quartus II software generates configuration files with compressed configuration data. This compression reduces the storage requirements in the configuration device or flash, and decreases the time needed to transmit the bit stream to the Cyclone FPGA. There are two methods to enable compression for Cyclone bitstreams: before design compilation (in the Compiler Settings menu) and after design compilation (in the Convert Programming Files window).

To enable compression in the project's compiler settings, select Device under the Assignments menu to bring up the settings window. After selecting your Cyclone device open the Device and Pin Options window, and in the General settings tab enable the check box for Generate compressed bitstreams (as shown in Figure 13–2). 13–4 Altera Corporation Cyclone Device Handbook, Volume 1 May 2008 Configuring Cyclone FPGAs Figure 13–2. Enabling Compression for Cyclone Bitstreams in Compiler Settings Altera Corporation 13–5 May 2008 Cyclone Device Handbook, Volume 1 Data Compression Compression can also be enabled when creating programming files from the Convert Programming Files window.

Click Convert Programming Files (File menu). Select the programming file type (POF, SRAM HEXOUT, RBF, or TTF). For POF output files, select a configuration device. Select Add File and add a Cyclone SOF file(s).

Select the name of the file you added to the SOF Data area and click Properties. Turn on Compression. Enabling Compression for Cyclone Bitstreams in Convert Programming Files 13–6 Altera Corporation Cyclone Device Handbook, Volume 1 May 2008 Configuring Cyclone FPGAs When multiple Cyclone devices are cascaded, the compression feature can be selectively enabled for each device in the chain. Figure 13–4 depicts a chain of two Cyclone FPGAs.

The first Cyclone FPGA has the compression feature enabled and therefore receives a compressed bit stream from the configuration device. The second Cyclone FPGA has the compression feature disabled and receives uncompressed data. Compressed and Uncompressed Configuration Data in the Same Programming File Note (1) Serial Data Serial or Enhanced Configuration Device Compressed Uncompressed Decompression Decompression Controller Controller Cyclone FPGA Cyclone FPGA nCE nCEO nCE nCEO N. GND Note to Figure 13–4: (1) The first device in the chain should be set up in AS configuration mode (MSEL[1.

The remaining devices in the chain must be set up in PS configuration mode (MSEL[1. You can generate programming files for this setup from the Convert Programming Files window (File menu) in the Quartus II software. The decompression feature supported by Cyclone FPGAs is separate from the decompression feature in enhanced configuration devices (EPC16, EPC8, and EPC4 devices). The data compression feature in the enhanced configuration devices allows them to store compressed data and decompress the bit stream before transmitting to the target devices.

When using Cyclone FPGAs with enhanced configuration devices, Altera recommends using compression on one of the devices, not both (preferably the Cyclone FPGA since transmitting compressed data reduces configuration time). Altera Corporation 13–7 May 2008 Cyclone Device Handbook, Volume 1 Configuration Schemes Configuration This section describes the various configuration schemes you can use to configure Cyclone FPGAs. Descriptions include an overview of the Schemes protocol, pin connections, and timing information. The schemes discussed are: ■ AS configuration (serial configuration devices) ■ PS configuration ■ JTAG-based configuration Active Serial Configuration (Serial Configuration Devices) In the AS configuration scheme, Cyclone FPGAs are configured using the new serial configuration devices.

These configuration devices are low cost devices with non-volatile memory that feature a simple four-pin interface and a small form factor. These features make serial configuration devices an ideal solution for configuring the low-cost Cyclone FPGAs. f For more information on programming serial configuration devices, refer to the Cyclone Literature web page at www.com and the Serial Configuration Devices (EPCS1, EPCS4, EPCS16, EPCS64, and EPCS128) Data Sheet. Serial configuration devices provide a serial interface to access configuration data.

During device configuration, Cyclone FPGAs read configuration data via the serial interface, decompress data if necessary, and configure their SRAM cells. This scheme is referred to as an AS configuration scheme because the FPGA controls the configuration interface. This scheme is in contrast to the PS configuration scheme where the configuration device controls the interface. Serial configuration devices have a four-pin interface: serial clock input (DCLK), serial data output (DATA), AS data input (ASDI), and an active-low chip select (nCS).

This four-pin interface connects to Cyclone FPGA pins as shown in Figure 13–5. 13–8 Altera Corporation Cyclone Device Handbook, Volume 1 May 2008 Configuring Cyclone FPGAs Figure 13–5. AS Configuration of a Single Cyclone FPGA VCC (1) VCC (1) VCC (1) 10 kΩ 10 kΩ 10 kΩ Serial Configuration Device Cyclone FPGA nSTATUS CONF_DONE nCEO N. nCONFIG nCE GND DATA DATA0 DCLK DCLK nCS nCSO MSEL1 ASDI ASDO MSEL0 (2) GND Notes to Figure 13–5: (1) Connect the pull-up resistors to a 3.

(2) Cyclone FPGAs use the ASDO to ASDI path to control the configuration device. Connecting the MSEL[1.0] pins to 00 selects the AS configuration scheme. The Cyclone chip enable signal, nCE, must also be connected to ground or driven low for successful configuration. During system power up, both the Cyclone FPGA and serial configuration device enter a power-on reset (POR) period.

As soon as the Cyclone FPGA enters POR, it drives nSTATUS low to indicate it is busy and drives CONF_DONE low to indicate that it has not been configured. After POR, which typically lasts 100 ms, the Cyclone FPGA releases nSTATUS and enters configuration mode when this signal is pulled high by the external 10-kΩ resistor. Once the FPGA successfully exits POR, all user I/O pins are tri-stated. Cyclone devices have weak pull-up resistors on the user I/O pins which are on before and during configuration.

f The value of the weak pull-up resistors on the I/O pins that are on before and during configuration can be found in the DC and Switching Characteristics chapter in the Cyclone Device Handbook. The serial clock (DCLK) generated by the Cyclone FPGA controls the entire configuration cycle (see Figure 13–1 on page 13–2) and this clock signal provides the timing for the serial interface. Cyclone FPGAs use an Altera Corporation 13–9 May 2008 Cyclone Device Handbook, Volume 1 Configuration Schemes internal oscillator to generate DCLK. After configuration, this internal oscillator is turned off.

Table 13–4 shows the active serial DCLK output frequencies. Active Serial DCLK Output Frequency Minimum Typical Maximum Units 14 17 20 MHz The serial configuration device latches input/control signals on the rising edge of DCLK and drives out configuration data on the falling edge. Cyclone FPGAs drive out control signals on the falling edge of DCLK and latch configuration data on the falling edge of DCLK. In configuration mode, the Cyclone FPGA enables the serial configuration device by driving its nCSO output pin low that is connected to the chip select (nCS) pin of the configuration device.

The Cyclone FPGA’s serial clock (DCLK) and serial data output (ASDO) pins send operation commands and read-address signals to the serial configuration device. The configuration device provides data on its serial data output (DATA) pin that is connected to the DATA0 input on Cyclone FPGAs. After the Cyclone FPGA receives all configuration bits, it releases the open-drain CONF_DONE pin allowing the external 10-kΩ resistor to pull this signal to a high level. Initialization begins only after the CONF_DONE line reaches a high level.

The CONF_DONE pin must have an external 10-kΩ pull-up resistor in order for the device to initialize. You can select the clock used for initialization by using the User Supplied Start-Up Clock option in the Quartus II software.
