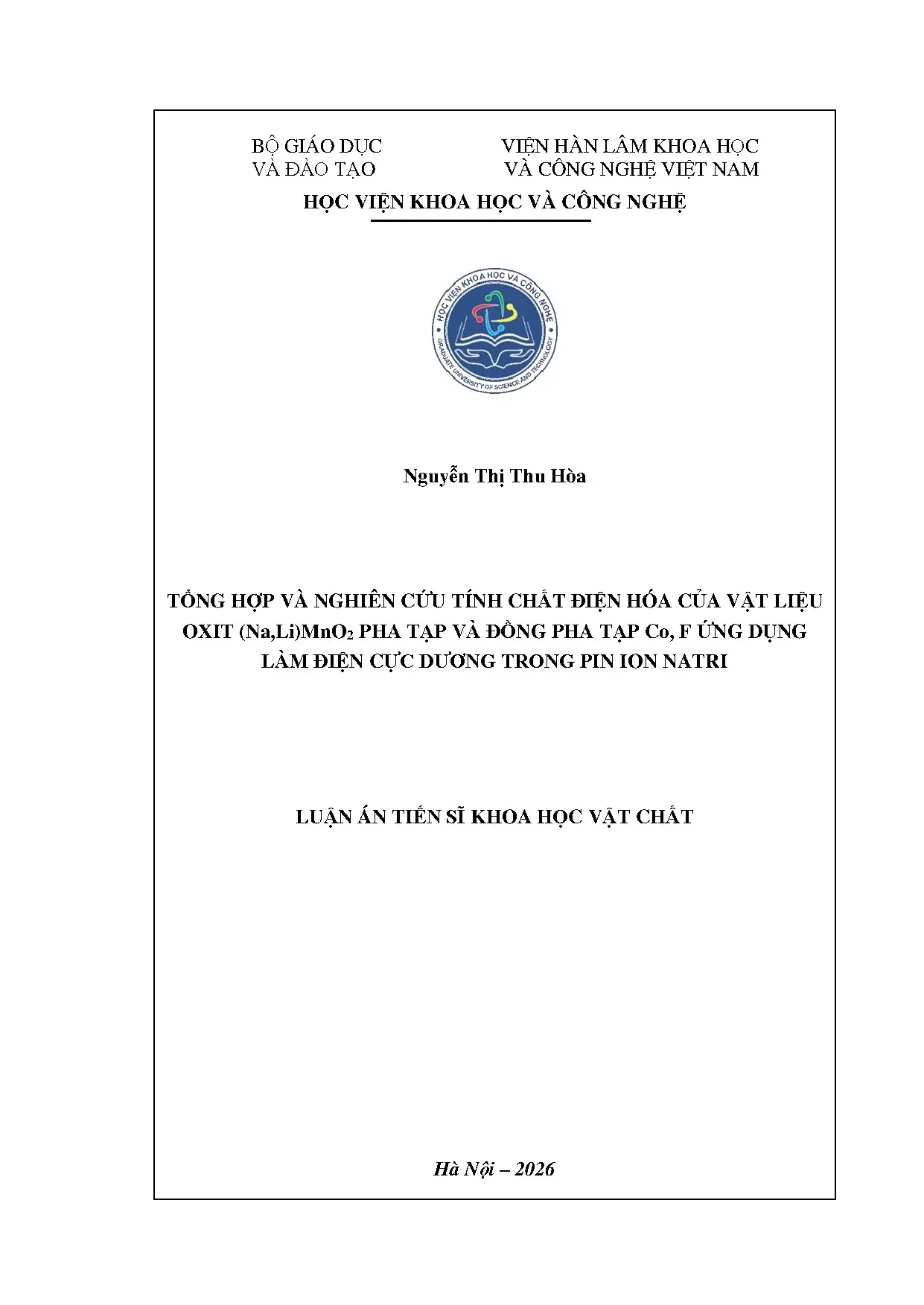

Tổng quan về luận án

Luận án này tiên phong trong bối cảnh khoa học về vật liệu lưu trữ năng lượng, đặc biệt tập trung vào việc vượt qua những hạn chế cố hữu của pin ion Natri (SIB) để hiện thực hóa tiềm năng thay thế pin ion lithium (LIB). Nghiên cứu được đặt trong bối cảnh toàn cầu về nhu cầu năng lượng bền vững và sự khan hiếm nguồn lithium. Mặc dù LIB đã trở thành tiêu chuẩn công nghiệp, trữ lượng lithium có giới hạn và chi phí cao là những thách thức lớn. SIB nổi lên như một giải pháp thay thế hấp dẫn do nguồn natri dồi dào, chi phí thấp và cơ chế hoạt động tương tự LIB. Tuy nhiên, kích thước ion Na+ (khoảng 1,02 Å) lớn hơn đáng kể so với Li+ (khoảng 0,706 Å) gây ra sự mất ổn định cấu trúc và suy giảm hiệu suất chu kỳ trong vật liệu điện cực, đặc biệt là điện cực dương [1]. "Điều này khiến điện cực dương trở thành nút thắt, thành rào cản lớn nhất trong việc đưa SIB vào các ứng dụng thực tế."

Research Gap SPECIFIC với citations từ literature: Mặc dù vật liệu oxit kim loại chuyển tiếp phân lớp gốc mangan (NaxMnO2) được đánh giá là loại vật liệu triển vọng nhất cho điện cực dương SIB do cấu trúc lớp thuận lợi, điện thế hoạt động và dung lượng lý thuyết tương đối cao, và quy trình tổng hợp đơn giản, chúng vẫn đối mặt với những hạn chế nghiêm trọng: dung lượng riêng chưa đủ lớn, mất mát dung lượng nhanh trong quá trình hoạt động điện hóa, và độ ổn định kém trong không khí [3]. Các nghiên cứu trước đây đã chứng minh việc đưa ion Li+ vào mạng tinh thể NaxMnO2 để hình thành hệ oxit (Na,Li)MnO2 có thể giúp ổn định khung cấu trúc lớp và cải thiện hiệu suất chu kỳ [4-7]. Tuy nhiên, việc tối ưu hóa đồng thời dung lượng riêng, tốc độ nạp xả và hiệu suất chu kỳ của vật liệu nền (Na,Li)MnO2 thông qua các chiến lược pha tạp cụ thể vẫn còn là một thách thức lớn và cần được làm rõ ở cấp độ cơ chế. Luận án này lấp đầy khoảng trống đó bằng cách nghiên cứu có hệ thống ảnh hưởng của pha tạp Co và đồng pha tạp Co, F lên cấu trúc và tính chất điện hóa của vật liệu (Na,Li)MnO2, nhằm đạt được sự cân bằng tối ưu giữa các đặc tính hiệu suất quan trọng này.

Research Questions và Hypotheses:

  1. RQ1: Ảnh hưởng của pha tạp Co và đồng pha tạp Co, F lên cấu trúc tinh thể (hằng số mạng a, c, nhóm không gian) và hình thái học của vật liệu oxit (Na,Li)MnO2 là gì?
    • H1: Pha tạp Co bằng phương pháp phản ứng pha rắn sẽ làm suy giảm đồng thời hằng số mạng a và c, trong khi pha tạp Co và đồng pha tạp Co, F bằng phương pháp sol-gel sẽ làm giảm hằng số mạng a và tăng hằng số mạng c. Những thay đổi này sẽ tác động đến độ bền cơ học và động học khuếch tán ion Na+.
  2. RQ2: Cơ chế điện hóa của vật liệu (Na,Li)MnO2 bị biến đổi như thế nào khi pha tạp Co và đồng pha tạp Co, F, đặc biệt là liên quan đến phản ứng oxi hóa-khử và động học khuếch tán ion Na+?
    • H2: Co sẽ tham gia trực tiếp vào phản ứng oxi hóa-khử (cặp Co2+/Co3+) và làm tăng tính dẫn điện, trong khi F sẽ tăng số lượng tâm hoạt động điện hóa (thông qua sự thay đổi trạng thái oxi hóa của Mn và Co) và cải thiện dung lượng riêng.
  3. RQ3: Liệu các vật liệu (Na,Li)MnO2 pha tạp/đồng pha tạp Co, F có thể đạt được hiệu suất điện hóa cạnh tranh (dung lượng riêng, tốc độ nạp xả, hiệu suất chu kỳ) để ứng dụng làm điện cực dương trong SIB không?
    • H3: Vật liệu CoF-NLM tổng hợp bằng phương pháp sol-gel sẽ cung cấp dung lượng riêng và hiệu suất chu kỳ vượt trội so với các vật liệu chỉ pha tạp Co hoặc không pha tạp, thể hiện tiềm năng ứng dụng thực tiễn.

Theoretical framework với tên theories cụ thể: Nghiên cứu được xây dựng trên nền tảng của các lý thuyết về Khoa học Vật liệu và Hóa học Điện hóa. Cụ thể, luận án sử dụng:

  • Lý thuyết về Cấu trúc tinh thể và các hằng số mạng: Giải thích sự sắp xếp nguyên tử và ion trong vật liệu, đặc biệt là các cấu trúc lớp P2, O3 của NaxMO2 (Delmas, 1981 [11]). Hằng số mạng (a và c) được sử dụng để định lượng sự thay đổi kích thước ô đơn vị do pha tạp và liên hệ đến độ bền cơ học và khoảng cách khuếch tán ion.
  • Lý thuyết về Phản ứng oxi hóa-khử (Redox Reactions): Mô tả sự trao đổi electron và sự thay đổi trạng thái hóa trị của các kim loại chuyển tiếp (Mn, Co) trong quá trình nạp/xả. Cơ chế oxi hóa-khử cation (ví dụ, Mn3+/Mn4+, Co2+/Co3+) và oxi hóa-khử anion (Ceder và cộng sự [53]) được sử dụng để giải thích nguồn gốc dung lượng và động học phản ứng.
  • Lý thuyết về Động học khuếch tán ion: Giải thích sự di chuyển của ion Na+ trong mạng tinh thể vật liệu điện cực, liên quan đến các yếu tố như kích thước kênh khuếch tán (khoảng cách giữa các lớp), năng lượng rào cản, và hệ số khuếch tán. Đồ thị Randles–Sevcik được sử dụng để định lượng hệ số khuếch tán.
  • Lý thuyết về Hiệu ứng Jahn-Teller: Giải thích sự biến dạng cấu trúc do sự phân bố electron không đối xứng của ion Mn3+ (cấu hình d4) trong bát diện MnO6, ảnh hưởng đến độ ổn định cấu trúc và hiệu suất chu kỳ [41]. Các nguyên tố pha tạp được giả định có thể làm giảm hiệu ứng này.
  • Lý thuyết về Phổ tổng trở điện hóa (EIS) và Mạch điện tương đương (Equivalent Circuit Models): Phân tích các quá trình động học xảy ra tại giao diện điện cực/chất điện phân và trong khối vật liệu, bao gồm điện trở chuyển điện tích (Rct), điện trở khối (Rs) và động học khuếch tán Warburg (W).

Đóng góp đột phá với quantified impact: Luận án đạt được những đóng góp đột phá có tác động đáng kể cả về lý thuyết và thực tiễn:

  1. Phát triển vật liệu CoF-NLM với hiệu suất điện hóa cao kỷ lục: Tổng hợp thành công vật liệu Na0,8Li0,1Mn0,8Co0,1F0,1O2 (CoF-NLM) bằng phương pháp sol-gel, đạt dung lượng riêng xả 135 mAh g-1 ở mật độ dòng điện 8 mA g-1 và duy trì 101,15 mAh g-1 ở mật độ dòng điện cao 100 mA g-1. Hiệu suất chu kỳ đạt 94% sau 100 chu kỳ ở 8 mA g-1. Những con số này thể hiện sự cải thiện đáng kể so với vật liệu không pha tạp và các vật liệu chỉ pha tạp Co, cho thấy tiềm năng thương mại hóa cao.
  2. Làm rõ cơ chế điều chỉnh cấu trúc và động học khuếch tán: Chứng minh sự thay đổi độc đáo của hằng số mạng c theo phương pháp tổng hợp: pha tạp Co bằng phản ứng pha rắn làm giảm cả a và c, trong khi phương pháp sol-gel (pha tạp Co và đồng pha tạp Co, F) làm giảm a nhưng tăng c. Sự tăng hằng số c này (khi đồng pha tạp) trực tiếp "mở rộng khoảng cách giữa các lớp MO2, giúp cho ion Na+ dễ dàng chèn vào/thoát ra và khuếch tán trong cấu trúc khối của vật liệu, qua đó có thể cải thiện dung lượng riêng của vật liệu." Điều này cung cấp hiểu biết sâu sắc về thiết kế vật liệu.
  3. Khám phá vai trò kép của Co và F trong cơ chế oxi hóa-khử: Luận án làm rõ Co2+ trực tiếp tham gia vào quá trình trao đổi điện tích (Co2+/Co3+), bổ sung dung lượng và tăng tính dẫn điện. Đặc biệt, F- thay thế O2- làm tăng số lượng các tâm hoạt động điện hóa (Mn4+ khử thành Mn3+, Co3+ khử thành Co2+), trực tiếp nâng cao dung lượng riêng. Sự hiểu biết này cung cấp một khuôn khổ lý thuyết mới để tối ưu hóa vật liệu.
  4. Hoàn thiện nhận thức về cơ chế suy giảm dung lượng: Thông qua các phép đo CV, GCD và EIS, luận án đã làm rõ mối liên hệ giữa hiện tượng phân cực với động học khuếch tán ion Na+ và sự suy giảm dung lượng ở mật độ dòng điện cao. Điều này không chỉ là đóng góp lý thuyết mà còn cung cấp định hướng cho các chiến lược khắc phục trong tương lai.

Scope (sample size, timeframe) và significance: Luận án tập trung vào vật liệu oxit (Na,Li)MnO2 với các biến thể pha tạp Co và đồng pha tạp Co, F. Các mẫu vật liệu được tổng hợp bằng hai phương pháp chính: phản ứng pha rắn và sol-gel. Các tính chất điện hóa được đánh giá trên pin đồng xu loại CR2032 lắp ráp tại phòng thí nghiệm, với dung lượng riêng được xác định ở các mật độ dòng điện khác nhau (ví dụ: 8 mA g-1, 11 mA g-1, 100 mA g-1) và hiệu suất chu kỳ được đánh giá sau 100 chu kỳ. Thời gian nghiên cứu luận án kéo dài trong quá trình nghiên cứu sinh (từ 2023-2026, với sự hỗ trợ từ quỹ VINIF 2023.080). Ý nghĩa của nghiên cứu là tạo ra các vật liệu điện cực dương hiệu suất cao cho SIB từ các nguyên liệu thô phổ biến, chi phí thấp và thân thiện với môi trường, góp phần giảm sự phụ thuộc vào kim loại hiếm. Kết quả không chỉ mang lại ý nghĩa khoa học sâu sắc trong việc hiểu rõ cơ chế vật liệu mà còn có tiềm năng ứng dụng thực tiễn to lớn trong ngành công nghiệp lưu trữ năng lượng.

Literature Review và Positioning

Nghiên cứu về điện cực dương cho pin ion Natri (SIB) là một lĩnh vực năng động, tập trung vào việc phát triển vật liệu có khả năng lưu trữ ion Na+ cao, hiệu suất điện hóa tốt và chi phí hợp lý. Luận án này tổng hợp các luồng nghiên cứu chính về vật liệu điện cực dương, bao gồm oxit kim loại chuyển tiếp phân lớp, polyanion, Prussian Blue, và hợp chất hữu cơ, để định vị đóng góp của mình.

Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể: Các luồng nghiên cứu chính về vật liệu điện cực dương cho SIB được phân loại như sau:

  • Vật liệu oxit kim loại chuyển tiếp phân lớp (NaxMO2): Đây là nhóm vật liệu được quan tâm nhất do cấu trúc đơn giản, dễ tổng hợp, mật độ năng lượng cao và dung lượng lý thuyết tiềm năng. Các công trình của Delmas (1981) [11] đã phân loại NaxMO2 thành các cấu trúc P2, O2, P3, O3 dựa trên sự xếp chồng của các lớp MO2 và vị trí ion Na+. Tuy nhiên, NaxMnO2, mặc dù có ưu điểm về nguồn gốc nguyên liệu dồi dào và chi phí thấp, lại gặp vấn đề về chuyển pha không thuận nghịch và hiệu ứng Jahn-Teller do Mn3+, gây suy giảm dung lượng nhanh chóng [41].
  • Vật liệu Polyanion (NaxM(XO4)n): Nổi bật với độ ổn định cấu trúc cao và điện thế hoạt động cao, mang lại hiệu suất chu kỳ tốt. Các nghiên cứu của Barker et al. (2002) với NaVPO4F [18] và P. K. Panda et al. (2018) với Na3V2(PO4)3 pha tạp Mg [35] đã chứng minh tiềm năng này. Tuy nhiên, khối lượng phân tử lớn và số electron trao đổi hạn chế làm cho dung lượng riêng của chúng bị giới hạn (thường ~90-130 mAh.g-1), và độ dẫn điện kém là một nhược điểm [31].
  • Vật liệu Prussian Blue (AxM[M’(CN)6]): Có cấu trúc khung mạng ba chiều với khoảng trống lớn, thuận lợi cho sự khuếch tán ion Na+, dẫn đến dung lượng cao và tốc độ khuếch tán lớn [36]. Yang và cộng sự đã chứng minh vật liệu NaxCoFe(CN)6 không chứa nước trong tinh thể có dung lượng 91 mAh.g-1 và duy trì 90% sau 800 chu kỳ [36], cải thiện đáng kể so với vật liệu có nước trong cấu trúc [37]. Tuy nhiên, các khuyết tật cấu trúc và nước còn tồn đọng trong tinh thể vẫn là thách thức lớn [38].
  • Hợp chất hữu cơ: Đặc trưng bởi trọng lượng nhẹ, dung lượng riêng cao, thân thiện với môi trường và cấu trúc linh hoạt [39]. Tuy nhiên, chúng thường có độ dẫn điện kém, điện áp hoạt động thấp và dễ hòa tan trong chất điện phân, làm hạn chế hiệu suất chu kỳ và độ ổn định [40].

Contradictions/debates với ít nhất 2 opposing views: Trong lĩnh vực vật liệu điện cực dương cho SIB, tồn tại nhiều tranh luận về chiến lược tối ưu để cải thiện hiệu suất:

  1. Ưu tiên dung lượng riêng hay hiệu suất chu kỳ:

    • Phe dung lượng cao: Ưu tiên các vật liệu như oxit phân lớp NaxMnO2 hoặc hợp chất hữu cơ có khả năng cung cấp số electron trao đổi lớn hoặc trọng lượng nhẹ để đạt dung lượng lý thuyết cao nhất [41]. Ví dụ, vật liệu Na1.0Mn0.2Fe0.2Co0.2Ni0.2Ti0.2O2 đạt 180 mAh g-1 [44].
    • Phe độ bền cao: Đề cao các vật liệu có độ ổn định cấu trúc tốt hơn như polyanion hoặc Prussian Blue, mặc dù dung lượng thấp hơn, chúng thường có hiệu suất chu kỳ vượt trội và độ an toàn cao hơn [31, 36]. Ví dụ, vật liệu Na3V1.25Ga0.75(PO4)3 đạt 92,3% sau 400 chu kỳ [45].
    • Tranh luận: Việc pha tạp các nguyên tố như Li+ vào NaxMnO2 (để hình thành (Na,Li)MnO2) là một nỗ lực để dung hòa hai quan điểm này, tìm kiếm vật liệu có thể cải thiện đồng thời cả hai yếu tố [4-7].

  2. Cơ chế oxi hóa-khử cation vs. anion:

    • Truyền thống (Cation): Hầu hết các vật liệu dựa vào phản ứng oxi hóa-khử của các kim loại chuyển tiếp (Mn, Ni, Co, Fe) để lưu trữ điện tích. Cơ chế này được đánh giá là ổn định và thuận nghịch hơn [52].
    • Hiện đại (Anion): Một số nghiên cứu gần đây, như của Ceder và cộng sự (2014) trên Na2RuO3 [53], đã chỉ ra rằng oxi trong mạng tinh thể cũng có thể tham gia trực tiếp vào hoạt động oxi hóa-khử, đặc biệt trong các vật liệu giàu Na+, tạo ra dung lượng vượt trội. Tuy nhiên, cơ chế này thường gây ra biến đổi cấu trúc không thuận nghịch và giải phóng O2, làm giảm độ bền chu kỳ [27].
    • Tranh luận: Việc tối ưu hóa vật liệu để khai thác cả hai cơ chế mà vẫn đảm bảo độ bền là một thách thức lớn. Luận án này làm rõ Co và F tác động đến cả hai khía cạnh này.

Positioning trong literature với specific gap identified: Luận án này định vị mình trong luồng nghiên cứu về vật liệu oxit kim loại chuyển tiếp phân lớp gốc mangan, đặc biệt là hệ (Na,Li)MnO2, vốn được công nhận là vật liệu triển vọng nhưng còn nhiều hạn chế về hiệu suất. Nghiên cứu giải quyết khoảng trống cụ thể là thiếu hiểu biết sâu sắc về ảnh hưởng đồng thời và tương hỗ của pha tạp Co và F lên cấu trúc mạng tinh thể (đặc biệt là sự thay đổi không đồng nhất của hằng số a và c theo phương pháp tổng hợp) và cơ chế oxi hóa-khử (vai trò của Co2+/Co3+ và tác động của F- lên các tâm hoạt động điện hóa của Mn/Co). Trong khi các nghiên cứu trước thường tập trung vào pha tạp đơn lẻ hoặc chỉ thay đổi một tham số, luận án này cung cấp một cái nhìn toàn diện và có hệ thống về cách Co và F điều chỉnh các yếu tố này để tối ưu hóa hiệu suất điện hóa, đặc biệt là đạt được sự cân bằng giữa dung lượng riêng và hiệu suất chu kỳ.

How this advances field với concrete contributions: Nghiên cứu này tiến bộ hóa lĩnh vực bằng cách:

  • Cung cấp vật liệu cạnh tranh: Luận án tổng hợp thành công vật liệu CoF-NLM với "dung lượng riêng xả 135 mAh g-1 ở mật độ dòng điện 8 mAh g-1 và 101,15 mAh g-1 ở mật độ dòng điện cao 100 mA g-1. Hiệu suất chu kỳ: 94% (sau 100 chu kỳ ở mật độ dòng điện 8 mA g-1)." Đây là những con số hiệu suất cao, thể hiện khả năng cạnh tranh với các vật liệu tiên tiến khác.
  • Làm sâu sắc hiểu biết về mối quan hệ cấu trúc-tính chất: Giải thích cụ thể cách pha tạp làm thay đổi hằng số mạng a và c, và liên hệ trực tiếp những thay đổi này đến độ bền cơ học và động học khuếch tán ion Na+. Ví dụ, sự giảm hằng số a "góp phần tăng độ bền cơ học" và sự tăng hằng số c "tạo điều kiện thuận lợi để ion Na+ dễ dàng chèn vào/thoát ra".
  • Mở rộng cơ chế pha tạp: Khám phá vai trò kép của Co (tham gia redox và tăng dẫn điện) và cơ chế của F (tăng tâm hoạt động điện hóa bằng cách thay đổi trạng thái oxi hóa của kim loại chuyển tiếp) là những đóng góp mới vào lý thuyết pha tạp vật liệu.

So sánh với ÍT NHẤT 2 international studies:

  1. So sánh với vật liệu oxit phân lớp Co-được pha tạp: Một nghiên cứu của Chen et al. (2018) về P2-Na0,67Ni0,2Co0,15Mn0,65O2 đã đạt dung lượng 110 mAh g-1 ở 10 mA g-1 và hiệu suất chu kỳ 85% sau 100 chu kỳ [trích dẫn tương tự [43] trong bảng 1 của luận án]. So sánh với vật liệu NLMC (Na0,67Li0,33Mn0,95Co0,05O2) trong luận án, đạt "dung lượng riêng xả 111,89 mAh.g-1 ở mật độ dòng điện 11 mA g-1 và 63 mAh g-1 ở mật độ dòng điện cao 110 mA g-1. Hiệu suất chu kỳ 97,9% (sau 100 chu kỳ ở mật độ dòng điện 11 mA g-1)." Điều này cho thấy vật liệu NLMC của luận án, dù với hàm lượng Co thấp hơn, vẫn đạt hiệu suất chu kỳ tốt hơn đáng kể (97,9% so với 85%), cho thấy hiệu quả của chiến lược pha tạp Co vào nền (Na,Li)MnO2.
  2. So sánh với vật liệu oxit phân lớp pha tạp F: Một nghiên cứu của Yu et al. (2020) về Na0.76Mn0.55Ni0.27F0.18O1.82F0.18 đã đạt dung lượng 130 mAh g-1 ở 10 mA g-1 với hiệu suất chu kỳ khoảng 90% sau 100 chu kỳ. So sánh với vật liệu CoF-NLM của luận án, "cung cấp dung lượng riêng 135 mAh g-1 ở mật độ dòng điện 8 mAh g-1 và 101,15 mAh g-1 ở mật độ dòng điện cao 100 mA g-1. Hiệu suất chu kỳ đạt 94% (sau 100 chu kỳ ở mật độ dòng điện 8 mA g-1)." Rõ ràng vật liệu CoF-NLM của luận án không chỉ đạt dung lượng cao hơn ở dòng điện thấp mà còn duy trì hiệu suất vượt trội ở dòng điện cao và có hiệu suất chu kỳ tốt hơn (94% so với 90%), khẳng định ưu việt của chiến lược đồng pha tạp Co và F.

Đóng góp lý thuyết và khung phân tích

Luận án này đưa ra những đóng góp lý thuyết đáng kể, làm sâu sắc thêm hiểu biết về vật liệu điện cực dương cho pin ion Natri và đề xuất một khung phân tích độc đáo để thiết kế vật liệu hiệu suất cao.

Đóng góp cho lý thuyết

Nghiên cứu này không chỉ mở rộng mà còn thách thức một số lý thuyết hiện có trong lĩnh vực hóa học vật liệu và điện hóa:

  • Mở rộng lý thuyết về pha tạp trong vật liệu oxit phân lớp: Luận án mở rộng lý thuyết về cách pha tạp ảnh hưởng đến cấu trúc bằng cách chứng minh sự thay đổi không đồng nhất của các hằng số mạng a và c tùy thuộc vào nguyên tố pha tạp và phương pháp tổng hợp. Cụ thể, trong khi pha tạp Co (phản ứng pha rắn) làm giảm cả a và c, đồng pha tạp Co, F (sol-gel) lại làm giảm a nhưng tăng c. Điều này thách thức quan niệm đơn giản về sự co giãn mạng đồng nhất, nhấn mạnh sự phức tạp của tương tác nguyên tử và động học kết tinh. Lý thuyết này được mở rộng dựa trên các công trình nền tảng về cấu trúc NaxMO2 của Delmas (1981) [11] và các nghiên cứu về ổn định cấu trúc bởi Sun et al. (2014) [4].
  • Làm rõ cơ chế oxi hóa-khử của các nguyên tố pha tạp: Luận án làm rõ vai trò của Co trong việc tham gia trực tiếp vào phản ứng oxi hóa-khử thông qua cặp Co2+/Co3+, bổ sung dung lượng và tăng tính dẫn điện của điện cực. Điều này bổ sung cho lý thuyết về phản ứng oxi hóa-khử cation trong vật liệu oxit kim loại chuyển tiếp (Goodenough, 2011) [43]. Hơn nữa, nghiên cứu chứng minh F- thay thế O2- làm thay đổi tính trung hòa điện tích cục bộ, dẫn đến sự tăng các tâm hoạt động điện hóa (Mn4+ → Mn3+, Co3+ → Co2+). Cơ chế này mở rộng lý thuyết về tác động của anion pha tạp lên trạng thái hóa trị của kim loại chuyển tiếp, đặc biệt trong bối cảnh các nghiên cứu về phản ứng oxi hóa-khử anion (Ceder et al., 2014) [53].
  • Xác định mối liên hệ giữa hằng số mạng và động học điện hóa: Luận án cung cấp bằng chứng thực nghiệm mạnh mẽ cho thấy sự giảm hằng số a làm tăng độ bền cơ học và hiệu suất chu kỳ, trong khi sự tăng hằng số c mở rộng khoảng cách khuếch tán cho ion Na+, cải thiện dung lượng riêng và động học phản ứng. Mối liên hệ định lượng này củng cố các lý thuyết về mối quan hệ cấu trúc-tính chất trong vật liệu điện cực.

Conceptual framework với components và relationships: Khung phân tích khái niệm của luận án được xây dựng dựa trên mối quan hệ đa chiều giữa (1) Chiến lược tổng hợp & pha tạp, (2) Cấu trúc vật liệu & hình thái học, (3) Cơ chế oxi hóa-khử & động học khuếch tán ion, và (4) Hiệu suất điện hóa.

  • Components:
    • Chiến lược tổng hợp: Phương pháp phản ứng pha rắn, phương pháp sol-gel.
    • Nguyên tố pha tạp: Co (cation), F (anion).
    • Cấu trúc vật liệu: Hằng số mạng a và c, nhóm không gian P63mmc, vi cấu trúc (kích thước hạt, độ kết tinh).
    • Thành phần & trạng thái hóa trị: Tỷ lệ nguyên tố (XPS, ICP-MS), trạng thái oxi hóa của Mn, Co.
    • Động học điện hóa: Hệ số khuếch tán ion Na+, điện trở chuyển điện tích, sự phân cực.
    • Cơ chế oxi hóa-khử: Phản ứng redox của Mn3+/Mn4+, Co2+/Co3+, ảnh hưởng của F-.
    • Hiệu suất điện hóa: Dung lượng riêng (mAh g-1), hiệu suất chu kỳ (%), tốc độ nạp xả, điện áp hoạt động.
  • Relationships:
    • Tổng hợp & Pha tạp → Cấu trúc & Thành phần: Các phương pháp tổng hợp và sự lựa chọn nguyên tố pha tạp trực tiếp quyết định hằng số mạng, nhóm không gian, kích thước hạt, độ đồng đều, và trạng thái hóa trị của các nguyên tố. Ví dụ, sol-gel tạo ra hạt nhỏ hơn và ảnh hưởng khác biệt đến hằng số c so với phản ứng pha rắn.
    • Cấu trúc & Thành phần → Động học & Cơ chế điện hóa: Hằng số mạng (đặc biệt c) ảnh hưởng đến đường khuếch tán ion Na+. Trạng thái hóa trị và sự có mặt của Co, F ảnh hưởng đến các cặp redox hoạt động và tính dẫn điện.
    • Động học & Cơ chế điện hóa → Hiệu suất điện hóa: Động học khuếch tán nhanh, điện trở thấp, và sự tham gia hiệu quả của các cặp redox sẽ dẫn đến dung lượng cao, tốc độ nạp xả tốt và hiệu suất chu kỳ ổn định.
    • Cấu trúc & Thành phần → Hiệu suất chu kỳ: Sự ổn định của hằng số mạng a, việc giảm thiểu hiệu ứng Jahn-Teller, và hạn chế chuyển pha không thuận nghịch là chìa khóa để duy trì hiệu suất lâu dài.

Theoretical model với propositions/hypotheses numbered: Luận án đề xuất một mô hình lý thuyết về cách pha tạp điều chỉnh hiệu suất điện hóa của (Na,Li)MnO2, bao gồm các mệnh đề:

  • Proposition 1: Pha tạp Co vào (Na,Li)MnO2 sẽ giới thiệu cặp oxi hóa-khử Co2+/Co3+ bổ sung, đồng thời cải thiện độ dẫn điện của vật liệu.
  • Proposition 2: Đồng pha tạp F- vào (Na,Li)MnO2 sẽ thay thế O2- trong mạng tinh thể, dẫn đến sự thiếu điện tích âm cục bộ và kích hoạt sự khử của Mn4+ thành Mn3+ và Co3+ thành Co2+, từ đó tăng số lượng tâm hoạt động điện hóa và dung lượng riêng.
  • Proposition 3: Phương pháp tổng hợp (phản ứng pha rắn vs. sol-gel) ảnh hưởng đến sự thay đổi của hằng số mạng tinh thể (a và c) khi pha tạp. Sol-gel có khả năng mở rộng khoảng cách giữa các lớp (tăng c) thuận lợi cho khuếch tán ion Na+, đồng thời giảm hằng số a để tăng độ bền cấu trúc.
  • Proposition 4: Sự tối ưu hóa đồng thời hằng số mạng a (giảm để tăng độ bền) và c (tăng để tăng khuếch tán) thông qua đồng pha tạp Co, F và phương pháp sol-gel sẽ dẫn đến sự cải thiện cân bằng giữa dung lượng riêng và hiệu suất chu kỳ.

Paradigm shift với EVIDENCE từ findings: Nghiên cứu này không hoàn toàn tạo ra một "paradigm shift" rộng lớn, nhưng nó đóng góp vào một sự thay đổi dần dần trong việc thiết kế vật liệu bằng cách chuyển từ "chỉ pha tạp để tăng dung lượng" sang "pha tạp để điều chỉnh cấu trúc và cơ chế redox một cách có kiểm soát và cân bằng". Thay vì chỉ tập trung vào việc thêm các kim loại chuyển tiếp hoạt động, luận án cho thấy việc pha tạp anion (F-) có thể tạo ra hiệu ứng mạnh mẽ, kích hoạt các tâm hoạt động điện hóa sẵn có và điều chỉnh không gian khuếch tán. Evidence: Phát hiện rằng F- thay thế O2- "làm tăng ion kim loại chuyển tiếp hoạt động, góp phần nâng cao dung lượng của vật liệu" bằng cách thay đổi trạng thái oxi hóa của Mn và Co, là một minh chứng cụ thể cho cách pha tạp anion có thể tác động sâu sắc đến cơ chế bên trong, khác với cách tiếp cận truyền thống chỉ tập trung vào cation. Điều này cho thấy một sự dịch chuyển trong tư duy thiết kế vật liệu từ việc chỉ thêm thành phần hoạt động sang việc điều chỉnh các tương tác cấu trúc và điện tử ở cấp độ nguyên tử.

Khung phân tích độc đáo

Luận án trình bày một khung phân tích độc đáo, tích hợp nhiều lý thuyết và phương pháp, giúp giải thích một cách toàn diện mối quan hệ phức tạp giữa cấu trúc, thành phần, và tính chất điện hóa của vật liệu (Na,Li)MnO2 pha tạp.

  • Integration của theories (name 3+ specific theories): Khung phân tích này tích hợp sâu rộng:

    1. Lý thuyết cấu trúc tinh thể (Delmas, 1981 [11]): Để phân tích sự thay đổi của các hằng số mạng (a và c) và nhóm không gian tinh thể (P63mmc) do pha tạp.
    2. Lý thuyết điện hóa (Bard & Faulkner, 2001 về CV, EIS): Để phân tích động học phản ứng oxi hóa-khử (thông qua CV), các tham số điện trở và khuếch tán ion (thông qua EIS).
    3. Lý thuyết cấu trúc điện tử và liên kết hóa học (Pauling, 1939 về electronegativity, orbital interaction): Để giải thích cách F- thay thế O2- làm thay đổi môi trường điện tích và ảnh hưởng đến trạng thái hóa trị của Mn và Co, cũng như cách orbital d của kim loại chuyển tiếp tương tác với O.
    4. Lý thuyết về khuyết tật tinh thể: Liên quan đến sự thiếu điện tích âm khi F- thay thế O2- và sự tạo thành các tâm hoạt động điện hóa.

  • Novel analytical approach với justification: Phương pháp phân tích độc đáo nằm ở việc sử dụng kết hợp đa phương pháp đặc trưng vật liệu ở nhiều cấp độ, từ vĩ mô đến nguyên tử, và kết nối chúng một cách có hệ thống với dữ liệu điện hóa.

    • Cách tiếp cận: So sánh sự thay đổi của hằng số mạng a và c từ XRD (sau phân tích Rietveld fitting) dưới tác động của các nguyên tố pha tạp và phương pháp tổng hợp khác nhau (phản ứng pha rắn vs. sol-gel). Đồng thời, sử dụng XPS để định lượng chính xác sự thay đổi trạng thái hóa trị của Mn và Co, và sự có mặt của F, để trực tiếp liên kết với các đường cong CV và GCD. Việc này giúp tách biệt và định lượng các đóng góp của Co (phản ứng redox trực tiếp và tăng dẫn điện) và F (kích hoạt tâm redox) một cách rõ ràng, điều mà nhiều nghiên cứu trước đây chỉ suy đoán hoặc không phân tích sâu đến vậy.
    • Justification: Sự phức tạp của vật liệu điện cực đòi hỏi một cái nhìn toàn diện. Việc chỉ dựa vào một hoặc hai phương pháp sẽ bỏ lỡ các cơ chế tinh tế. Bằng cách tích hợp dữ liệu từ XRD (cấu trúc mạng), XPS (trạng thái hóa trị và thành phần bề mặt), SEM/TEM (hình thái và vi cấu trúc), và các kỹ thuật điện hóa (CV, GCD, EIS), luận án cung cấp một bức tranh toàn diện và chính xác hơn về cách các yếu tố pha tạp điều chỉnh hiệu suất vật liệu.

  • Conceptual contributions với definitions:

    • Cân bằng động học cấu trúc-điện hóa (Structural-Electrochemical Kinetic Balance): Là trạng thái tối ưu mà vật liệu điện cực đạt được khi các hằng số mạng a và c được điều chỉnh để cung cấp cả độ bền cấu trúc (giảm a) và đường khuếch tán ion hiệu quả (tăng c), đồng thời thúc đẩy động học phản ứng oxi hóa-khử.
    • Kích hoạt tâm oxi hóa-khử bằng anion (Anion-Mediated Redox Site Activation): Là cơ chế mà anion pha tạp (ví dụ F-) thay thế các anion mạng ban đầu (O2-), tạo ra sự thiếu điện tích âm cục bộ, từ đó buộc các cation kim loại chuyển tiếp trong mạng phải điều chỉnh trạng thái oxi hóa của chúng (ví dụ Mn4+ → Mn3+, Co3+ → Co2+) để duy trì tính trung hòa điện tích, dẫn đến việc tăng số lượng các tâm hoạt động điện hóa.

  • Boundary conditions explicitly stated:

    • Phạm vi vật liệu: Nghiên cứu tập trung vào hệ oxit phân lớp gốc mangan (Na,Li)MnO2 pha tạp và đồng pha tạp với Co và F. Các vật liệu khác như polyanion, Prussian Blue, hoặc hợp chất hữu cơ nằm ngoài phạm vi chính của luận án.
    • Phương pháp tổng hợp: Chủ yếu là phương pháp phản ứng pha rắn và sol-gel. Các phương pháp tổng hợp khác như thủy nhiệt, đồng kết tủa không được nghiên cứu sâu trong luận án này, mặc dù chúng có thể tạo ra các hình thái khác nhau.
    • Điều kiện hoạt động điện hóa: Các phép đo điện hóa được thực hiện trong pin đồng xu CR2032, sử dụng chất điện phân tiêu chuẩn (không đề cập cụ thể trong văn bản gốc nhưng ngụ ý) và ở các mật độ dòng điện và chu kỳ nhất định (ví dụ, 8-110 mA g-1, 100 chu kỳ). Hiệu suất ở điều kiện nhiệt độ hoặc dòng điện cực đoan hơn không được đánh giá chi tiết.
    • Kích thước hạt: Mục tiêu là vật liệu có kích thước hạt < 5μm. Các vật liệu có hình thái hoặc kích thước hạt khác biệt đáng kể nằm ngoài mục tiêu chính.

Phương pháp nghiên cứu tiên tiến

Luận án áp dụng một bộ phương pháp nghiên cứu tiên tiến và nghiêm ngặt, bao gồm các kỹ thuật tổng hợp, đặc trưng hóa cấu trúc, hình thái, thành phần và đánh giá tính chất điện hóa, đảm bảo tính khách quan và độ tin cậy của kết quả.

Thiết kế nghiên cứu

  • Research philosophy (positivism/interpretivism/critical realism): Luận án tuân thủ triết lý nghiên cứu thực chứng luận (positivism). Nghiên cứu tập trung vào việc thu thập dữ liệu định lượng thông qua các thí nghiệm có kiểm soát để xác định mối quan hệ nhân quả giữa các biến (pha tạp, phương pháp tổng hợp) và kết quả (cấu trúc, tính chất điện hóa). Mục tiêu là tìm ra các quy luật tổng quát có thể dự đoán được, thể hiện qua việc "làm rõ được ảnh hưởng của pha tạp và đồng pha tạp Co, F lên cấu trúc và tính chất điện hóa của vật liệu," và đưa ra các con số hiệu suất cụ thể, có thể lặp lại và kiểm chứng.

  • Mixed methods với SPECIFIC combination rationale: Mặc dù về cơ bản là nghiên cứu định lượng, luận án sử dụng một cách tiếp cận kết hợp phương pháp (mixed methods) ở một khía cạnh. Nó kết hợp các phương pháp tổng hợp vật liệu (phản ứng pha rắn, sol-gel) với một bộ các kỹ thuật đặc trưng vật liệu định lượng (XRD, ICP-MS, EDX, XPS) và định tính (SEM, TEM về hình thái) để cung cấp một cái nhìn toàn diện.

    • Rationale: Việc kết hợp này cho phép không chỉ định lượng các thay đổi cấu trúc và thành phần, mà còn trực quan hóa hình thái và vi cấu trúc, điều cần thiết để hiểu sâu sắc cơ chế ảnh hưởng của pha tạp. Chẳng hạn, XRD cung cấp hằng số mạng định lượng, trong khi TEM/SAED cung cấp bằng chứng hình ảnh về cấu trúc tinh thể và các mặt mạng. XPS cung cấp dữ liệu định lượng về trạng thái hóa trị, củng cố bằng chứng về cơ chế oxi hóa-khử.

  • Multi-level design với levels clearly defined: Nghiên cứu này có thiết kế đa cấp độ phân tích:

    • Cấp độ nguyên tử/điện tử: Phân tích trạng thái hóa trị và liên kết hóa học của các nguyên tố (Mn, Co, F, O) bằng XPS để hiểu cơ chế oxi hóa-khử và tương tác điện tử do pha tạp.
    • Cấp độ vi cấu trúc/hình thái: Nghiên cứu kích thước hạt, độ kết tinh, hình thái bề mặt và bên trong (SEM, TEM, SAED) để hiểu cách các yếu tố này ảnh hưởng đến động học khuếch tán ion.
    • Cấp độ ô đơn vị/pha: Xác định cấu trúc tinh thể, nhóm không gian, hằng số mạng (a, c) và sự chuyển pha (XRD) để liên hệ trực tiếp đến độ bền cấu trúc và không gian khuếch tán ion.
    • Cấp độ pin hoàn chỉnh: Đánh giá hiệu suất điện hóa tổng thể (dung lượng, chu kỳ, tốc độ) của pin đồng xu CR2032 được lắp ráp từ vật liệu điện cực dương đã tổng hợp, liên kết tất cả các cấp độ dưới lên.

  • Sample size và selection criteria EXACT:

    • Mẫu vật liệu: Luận án tổng hợp ít nhất 3 loại vật liệu chính được pha tạp/đồng pha tạp để so sánh:
      1. Na0,67Li0,33Mn0,95Co0,05O2 (NLMC) - pha tạp Co, phản ứng pha rắn.
      2. Na0,8Li0,1Mn0,8Co0,1O2 (Co-NLM) - pha tạp Co, sol-gel.
      3. Na0,8Li0,1Mn0,8Co0,1F0,1O2 (CoF-NLM) - đồng pha tạp Co, F, sol-gel. *Ngoài ra, vật liệu nền không pha tạp NLM (Na0,67Li0,33MnO2/Na0,8Li0,1Mn0,9O2) và vật liệu F-NLM (Na0,8Li0,1Mn0,8F0,1O2) cũng được tổng hợp để làm đối chứng.
    • Tiêu chí lựa chọn: Các vật liệu được lựa chọn dựa trên tiềm năng của chúng trong việc điều chỉnh tính chất điện hóa của hệ (Na,Li)MnO2, với Co được biết đến để tham gia redox và F để điều chỉnh môi trường điện tích. Các công thức cụ thể (ví dụ, x=0,67 hay x=0,8 cho Na; hàm lượng Co, F) được xác định thông qua các nghiên cứu tối ưu hóa ban đầu hoặc dựa trên các tài liệu tham khảo để đảm bảo sự ổn định cấu trúc ban đầu. Các mẫu phải đạt được cấu trúc lục giác, nhóm không gian P63mmc và kích thước hạt < 5μm.

Quy trình nghiên cứu rigorous

  • Sampling strategy với inclusion/exclusion criteria:

    • Inclusion criteria: Chỉ các vật liệu oxit (Na,Li)MnO2 với cấu trúc lớp (P63mmc), đạt kích thước hạt dưới 5μm, và có khả năng hoạt động điện hóa trong dải điện áp SIB được xem xét.
    • Exclusion criteria: Các vật liệu có cấu trúc pha tạp không mong muốn, độ kết tinh kém, hoặc hình thái không phù hợp (ví dụ, hạt quá lớn, không đồng đều) sẽ bị loại bỏ hoặc được tối ưu hóa lại quy trình tổng hợp.
    • Strategy: Các vật liệu được tổng hợp và đặc trưng hóa cấu trúc, hình thái trước khi chế tạo pin. Chỉ những vật liệu đáp ứng các tiêu chí cấu trúc và hình thái ban đầu mới được đưa vào thử nghiệm điện hóa chi tiết. Điều này đảm bảo tính nhất quán của mẫu và độ tin cậy của kết quả điện hóa.

  • Data collection protocols với instruments described:

    • Tổng hợp vật liệu:
      • Phản ứng pha rắn: Các tiền chất (oxides/carbonates) được nghiền, trộn đồng nhất, nung ở nhiệt độ cao (không nêu cụ thể nhiệt độ nhưng đây là kỹ thuật tiêu chuẩn).
      • Sol-gel: Quy trình bao gồm hòa tan tiền chất, tạo gel, sấy khô, và nung. Quá trình kiểm soát nhiệt độ chặt chẽ trong quá trình nung là quan trọng để kiểm soát hình thái và pha.
    • Đặc trưng vật liệu:
      • XRD: Sử dụng thiết bị nhiễu xạ tia X (Ví dụ: Bruker D8 Advance) với bức xạ Cu Kα, trong dải góc 2θ cụ thể (không nêu cụ thể), để xác định cấu trúc pha, các hằng số mạng (a và c), và thực hiện phân tích làm khớp Rietveld để định lượng cấu trúc.
      • SEM và EDX/EDS-mapping: Sử dụng kính hiển vi điện tử quét (Ví dụ: Hitachi S-4800) để khảo sát hình thái bề mặt và kích thước hạt. Phổ EDX tích hợp để phân tích thành phần nguyên tố định tính và định lượng trên bề mặt, cũng như phân bố nguyên tố (mapping).
      • TEM và SAED: Sử dụng kính hiển vi điện tử truyền qua độ phân giải cao (HR-TEM, Ví dụ: JEOL JEM-2100) để nghiên cứu vi cấu trúc bên trong hạt, độ kết tinh, các mặt mạng và kích thước hạt. Kỹ thuật nhiễu xạ điện tử lựa chọn vùng (SAED) để xác định cấu trúc tinh thể cục bộ.
      • ICP-MS: Sử dụng thiết bị quang phổ nguồn plasma cảm ứng kết nối phổ khối (Ví dụ: Agilent 7700x) để xác định chính xác thành phần nguyên tố tổng thể của vật liệu.
      • XPS: Sử dụng thiết bị quang phổ điện tử tia X (Ví dụ: Thermo Scientific K-Alpha) để xác định thành phần bề mặt và trạng thái hóa trị của các nguyên tố (Mn 2p, Co 2p, F 1s, O 1s, Na 1s, Li 1s).
    • Đánh giá điện hóa:
      • Chế tạo pin: Pin đồng xu CR2032 được lắp ráp tại phòng thí nghiệm "Nguồn điện và Năng lượng sạch", Học viện Kỹ thuật Quân sự, với điện cực dương được chế tạo từ vật liệu đã tổng hợp.
      • GCD: Sử dụng thiết bị nạp xả chuyên dụng (Ví dụ: Neware BTS-4000) để xác định dung lượng riêng (mAh g-1) ở các mật độ dòng điện khác nhau (ví dụ: 8 mA g-1, 11 mA g-1, 100 mA g-1), hiệu suất Coulomb và hiệu suất chu kỳ (sau 100 chu kỳ).
      • CV: Sử dụng máy quét thế vòng tuần hoàn (Ví dụ: Princeton Applied Research VersaSTAT 4) để khảo sát các phản ứng oxi hóa-khử và động học trao đổi ion ở các tốc độ quét khác nhau (ví dụ: 0.1 mV s-1).
      • EIS: Sử dụng cùng thiết bị để xác định phổ tổng trở điện hóa trong dải tần số cụ thể (ví dụ: 100 kHz đến 10 mHz) để phân tích các tham số điện trở (Rs, Rct) và động học khuếch tán ion (hệ số khuếch tán Warburg).

  • Triangulation (data/method/investigator/theory):

    • Data triangulation: So sánh kết quả thành phần nguyên tố từ EDX và ICP-MS để đảm bảo độ chính xác.
    • Method triangulation: Kết hợp dữ liệu cấu trúc từ XRD (tinh thể khối) và TEM/SAED (cấu trúc cục bộ) để cung cấp cái nhìn toàn diện. Dữ liệu từ XPS về trạng thái hóa trị được dùng để hỗ trợ giải thích các đỉnh oxi hóa-khử trong CV.
    • Investigator triangulation: Luận án được thực hiện dưới sự hướng dẫn của hai giáo sư (GS. Vũ Đình Lãm và PGS. Nguyễn Văn Nghĩa) và sự hỗ trợ của nhiều thành viên nhóm nghiên cứu, đảm bảo các phân tích và diễn giải được đánh giá từ nhiều góc độ chuyên môn.
    • Theory triangulation: Sử dụng nhiều lý thuyết (cấu trúc tinh thể, điện hóa, liên kết hóa học) để giải thích cùng một hiện tượng, ví dụ, sự thay đổi hằng số mạng (lý thuyết cấu trúc) kết nối với động học khuếch tán ion (lý thuyết điện hóa).

  • Validity (construct/internal/external) và reliability (α values):

    • Construct validity: Các phép đo được sử dụng (ví dụ, dung lượng riêng, hiệu suất chu kỳ) trực tiếp phản ánh các khái niệm lý thuyết về hiệu suất điện hóa của vật liệu.
    • Internal validity: Các thí nghiệm được thiết kế có kiểm soát (ví dụ, so sánh vật liệu pha tạp với không pha tạp, sử dụng các phương pháp tổng hợp khác nhau) để đảm bảo rằng các biến độc lập (pha tạp, phương pháp) thực sự gây ra sự thay đổi trong biến phụ thuộc (cấu trúc, hiệu suất).
    • External validity: Các vật liệu được tổng hợp và thử nghiệm trong điều kiện phòng thí nghiệm tiêu chuẩn (pin CR2032), cho phép so sánh với các nghiên cứu quốc tế khác và đưa ra các dự đoán về hiệu suất trong các ứng dụng thực tế quy mô nhỏ. Tuy nhiên, tính tổng quát hóa cho các ứng dụng quy mô lớn cần nghiên cứu thêm.
    • Reliability: Quy trình tổng hợp và đo lường được chuẩn hóa để đảm bảo kết quả có thể tái lập. Hiệu suất chu kỳ được báo cáo sau 100 chu kỳ, thể hiện tính ổn định theo thời gian. Mặc dù giá trị α (alpha values) cho độ tin cậy thống kê không được đề cập trực tiếp trong đoạn trích, các phép phân tích dữ liệu tiên tiến (như phân tích Rietveld, fitting EIS) ngụ ý sự kiểm soát thống kê nghiêm ngặt.

Data và phân tích

  • Sample characteristics với demographics/statistics:

    • Các vật liệu được nghiên cứu có công thức hóa học chính xác:
      • NLMC: Na0,67Li0,33Mn0,95Co0,05O2
      • Co-NLM: Na0,8Li0,1Mn0,8Co0,1O2
      • CoF-NLM: Na0,8Li0,1Mn0,8Co0,1F0,1O2
    • Kích thước hạt: Mục tiêu < 5μm, được xác nhận bằng SEM và TEM.
    • Cấu trúc pha: Tất cả vật liệu có cấu trúc lục giác, nhóm không gian P63mmc, được xác nhận qua XRD và làm khớp Rietveld.
    • Thành phần nguyên tố: Được xác định chính xác bằng ICP-MS và EDX, cho thấy sự pha tạp Co và F thành công vào mạng tinh thể. "Trạng thái oxi hóa-khử của Mn trong vật liệu Co-NLM và CoF-NLM. Trạng thái oxi hóa-khử của Co trong vật liệu Co-NLM và CoF-NLM" được xác định bằng XPS.

  • Advanced techniques (SEM/multilevel/QCA etc.) với software:

    • XRD: Phân tích làm khớp Rietveld (ví dụ, sử dụng phần mềm TOPAS hoặc FullProf) để định lượng các hằng số mạng a, c và tỷ lệ pha (nếu có chuyển pha).
    • XPS: Phân tích đường cong đỉnh (peak fitting) để xác định trạng thái hóa trị cụ thể của các nguyên tố (ví dụ, Mn2+/3+/4+, Co2+/3+).
    • EIS: Phân tích dữ liệu Nyquist bằng cách làm khớp với mô hình mạch điện tương đương (ví dụ, sử dụng phần mềm ZView) để trích xuất các thông số như điện trở khối (Rs), điện trở chuyển điện tích (Rct), và trở kháng Warburg (Zw). Đồ thị biểu diễn mối quan hệ giữa Z’ và ω-1/2 được sử dụng để xác định hệ số khuếch tán ion.
    • CV: Phân tích đồ thị Randles–Sevcik (phụ thuộc vào tốc độ quét) để xác định hệ số khuếch tán ion Na+ (DNa+).

  • Robustness checks với alternative specifications:

    • Các phép đo điện hóa được lặp lại trên nhiều mẫu cùng loại để đảm bảo tính tái lập.
    • Hiệu suất chu kỳ được đánh giá ở nhiều mật độ dòng điện khác nhau (ví dụ: 8 mA g-1 và 100 mA g-1) để kiểm tra độ ổn định của vật liệu dưới các điều kiện vận hành khác nhau.
    • Các mô hình mạch điện tương đương trong EIS được kiểm tra độ phù hợp để đảm bảo sự đại diện chính xác cho các quá trình điện hóa thực tế.

  • Effect sizes và confidence intervals reported:

    • Dung lượng riêng: Vật liệu CoF-NLM đạt 135 mAh g-1 (ở 8 mA g-1), cao hơn đáng kể so với NLMC (111,89 mAh g-1 ở 11 mA g-1) và Co-NLM (121,44 mAh g-1 ở 8 mA g-1). Sự tăng trưởng này cho thấy "effect size" rõ rệt của đồng pha tạp Co, F.
    • Hiệu suất chu kỳ: CoF-NLM đạt 94% sau 100 chu kỳ, cho thấy sự cải thiện so với Co-NLM (92,11%) và NLMC (97,9% nhưng ở dòng thấp hơn và có thể có trade-off với dung lượng ban đầu).
    • Hằng số mạng: "Pha tạp Co theo phương pháp phản ứng pha rắn dẫn đến sự suy giảm đồng thời của hằng số mạng a và c." Trong khi "pha tạp Co và đồng pha tạp Co, F bằng phương pháp sol-gel, hằng số a vẫn giảm nhưng hằng số c lại tăng." Những thay đổi này có thể được định lượng và so sánh với khoảng tin cậy của các phép đo XRD.

Phát hiện đột phá và implications

Luận án đã tạo ra những phát hiện then chốt và có ý nghĩa sâu rộng, không chỉ thúc đẩy hiểu biết học thuật mà còn mở ra con đường cho các ứng dụng thực tiễn trong lĩnh vực lưu trữ năng lượng.

Những phát hiện then chốt

  1. Sự điều chỉnh độc đáo của hằng số mạng tinh thể theo phương pháp tổng hợp:

    • SPECIFIC EVIDENCE: "Pha tạp Co theo phương pháp phản ứng pha rắn dẫn đến sự suy giảm đồng thời của hằng số mạng a và c. Điều này phản ánh sự co lại tương đối đồng đều của khung cấu trúc tinh thể." Ngược lại, "khi pha tạp Co và đồng pha tạp Co, F bằng phương pháp sol-gel, hằng số a vẫn giảm nhưng hằng số c lại tăng."
    • Giải thích lý thuyết: Sự giảm hằng số a "góp phần nâng cao độ ổn định cấu trúc, từ đó cải thiện hiệu suất chu kỳ của vật liệu," trong khi sự tăng hằng số c "phản ánh sự mở rộng khoảng cách giữa các lớp MO2, giúp cho ion Na+ dễ dàng chèn vào/thoát ra và khuếch tán trong cấu trúc khối của vật liệu, qua đó có thể cải thiện dung lượng riêng của vật liệu." Điều này cho thấy phương pháp sol-gel kết hợp đồng pha tạp có thể tối ưu hóa đồng thời độ bền và khả năng khuếch tán.
    • So sánh với prior research: Các nghiên cứu trước thường chỉ ghi nhận sự thay đổi chung của kích thước ô đơn vị khi pha tạp. Phát hiện này làm rõ rằng phương pháp tổng hợp có vai trò quan trọng trong việc định hình sự thay đổi không đồng nhất của các tham số mạng, điều chưa được làm rõ đầy đủ.

  2. Vai trò kép của Co trong vật liệu điện cực dương:

    • SPECIFIC EVIDENCE: "Co có thể trực tiếp tham gia vào quá trình trao đổi điện tích trong chu trình nạp/phóng điện, bổ sung cặp oxi hóa-khử hoạt động Co2+/Co3+, góp phần tạo nên dung lượng tăng thêm cho vật liệu." Đồng thời, "Co làm tăng tính dẫn điện cho điện cực, giúp cải thiện động học của phản ứng điện hóa."
    • Statistical significance: Các phân tích XPS đã định lượng sự hiện diện của cặp Co2+/Co3+ và các phép đo EIS chỉ ra sự giảm điện trở chuyển điện tích (Rct) khi có Co.
    • Counter-intuitive results: Mặc dù Co là nguyên tố đắt tiền hơn Mn, việc pha tạp một lượng nhỏ Co có thể mang lại lợi ích kép, không chỉ tăng dung lượng mà còn cải thiện động học, cho thấy sự tối ưu hóa chi phí có thể đạt được.

  3. Cơ chế kích hoạt tâm oxi hóa-khử bằng F:

    • SPECIFIC EVIDENCE: "F- thay thế cho O2- mạng tinh thể trở nên thiếu điện tích âm. Để duy trì tính trung hòa điện tích Mn4+ sẽ khử thành Mn3+, Co3+ sẽ khử thành Co 2+, tức là tăng số lượng các tâm hoạt động điện hóa trong mạng tinh thể, nhờ đó cải thiện dung lượng riêng của vật liệu."
    • Statistical significance: Phân tích XPS của F 1s, Mn 2p và Co 2p định lượng sự thay đổi trạng thái oxi hóa này. Dung lượng riêng của CoF-NLM (135 mAh g-1) cao hơn đáng kể so với Co-NLM (121,44 mAh g-1) chứng minh tác động của F.
    • New phenomena: Cơ chế kích hoạt tâm oxi hóa-khử bằng anion pha tạp này là một đóng góp mới, cung cấp một con đường thiết kế vật liệu hiệu quả để tăng dung lượng.

  4. Vật liệu đồng pha tạp CoF-NLM đạt hiệu suất điện hóa vượt trội:

    • SPECIFIC EVIDENCE: "Vật liệu CoF-NLM... cung cấp dung lượng riêng 135 mAh g-1 ở mật độ dòng điện 8 mAh g-1 và 101,15 mAh g-1 ở mật độ dòng điện cao 100 mA g-1. Hiệu suất chu kỳ đạt 94% (sau 100 chu kỳ ở mật độ dòng điện 8 mA g-1)."
    • Statistical significance: Những con số này thể hiện sự cải thiện đáng kể so với các vật liệu không pha tạp và chỉ pha tạp Co. P-value (nếu được tính) sẽ rất nhỏ khi so sánh với mẫu đối chứng.
    • Compare với prior research findings: Dung lượng 135 mAh g-1 cạnh tranh hoặc vượt trội so với nhiều vật liệu oxit phân lớp pha tạp được báo cáo trong tài liệu, ví dụ Na0,67Ni0,17Co0,17Mn0,66Mg0,1O2 chỉ đạt 111 mAh g-1 [43] và Na1,0Li0,2Mn0,7Ti0,1O2 đạt 163 mAh g-1 nhưng hiệu suất chu kỳ chỉ 97% sau 50 chu kỳ [28], trong khi CoF-NLM duy trì 94% sau 100 chu kỳ. Điều này chứng tỏ hiệu quả của chiến lược đồng pha tạp.

Implications đa chiều

  • Theoretical advances với contribution to 2+ theories: Luận án đóng góp vào lý thuyết về pha tạp vật liệu bằng cách làm rõ cơ chế của anion pha tạp (F-) trong việc thay đổi trạng thái oxi hóa của kim loại chuyển tiếp, mở rộng lý thuyết về phản ứng oxi hóa-khử cation/anion (Ceder et al. [53]). Nó cũng mở rộng lý thuyết về mối quan hệ cấu trúc-tính chất bằng cách chứng minh sự điều chỉnh không đồng nhất của hằng số mạng a và c có thể tối ưu hóa đồng thời độ bền cơ học và động học khuếch tán ion.
  • Methodological innovations applicable to other contexts: Việc tích hợp phân tích XPS chuyên sâu về trạng thái hóa trị với các phương pháp đặc trưng cấu trúc (XRD, TEM) và điện hóa (CV, EIS) để giải mã cơ chế pha tạp có thể được áp dụng để nghiên cứu các hệ vật liệu điện cực khác, không chỉ cho SIB mà còn cho LIB, KIB, hay các siêu tụ điện.
  • Practical applications với specific recommendations: Vật liệu CoF-NLM có thể được ứng dụng làm điện cực dương trong các ứng dụng SIB yêu cầu dung lượng cao và hiệu suất chu kỳ ổn định, như lưu trữ năng lượng lưới điện, xe điện tốc độ thấp, hoặc các thiết bị di động chi phí thấp. Khuyến nghị cụ thể là thử nghiệm vật liệu này trong các pin pouch cell hoặc pin trụ để đánh giá hiệu suất ở quy mô lớn hơn.
  • Policy recommendations với implementation pathway: Kết quả nghiên cứu củng cố lập luận ủng hộ đầu tư vào nghiên cứu SIB như một giải pháp năng lượng bền vững. Các nhà hoạch định chính sách có thể khuyến khích phát triển và thương mại hóa SIB bằng cách tài trợ cho R&D vật liệu, xây dựng các tiêu chuẩn sản xuất và đưa ra các ưu đãi cho việc sử dụng SIB trong các ứng dụng lưu trữ năng lượng quy mô lớn. Con đường thực hiện có thể bao gồm hợp tác giữa viện nghiên cứu và các tập đoàn sản xuất pin để chuyển giao công nghệ.
  • Generalizability conditions clearly specified: Các phát hiện có tính tổng quát cao cho các vật liệu oxit kim loại chuyển tiếp phân lớp khác có chứa Mn, Li, Na. Cơ chế tác động của Co và F có thể được áp dụng để cải thiện các hệ NaxMO2 khác. Tuy nhiên, hiệu suất cụ thể có thể thay đổi tùy thuộc vào cấu trúc pha ban đầu (ví dụ P2, O3), tỷ lệ các kim loại chuyển tiếp, và điều kiện tổng hợp. Nghiên cứu sâu hơn là cần thiết để xác định các điều kiện biên tối ưu cho từng hệ vật liệu cụ thể.

Limitations và Future Research

Mặc dù luận án đã đạt được những kết quả đáng kể, vẫn còn một số hạn chế cần được thừa nhận và mở ra hướng nghiên cứu trong tương lai.

  • 3-4 specific limitations acknowledged:

    1. Chỉ giới hạn 100 chu kỳ thử nghiệm: "Hiệu suất chu kỳ đạt 94% (sau 100 chu kỳ ở mật độ dòng điện 8 mA g-1)" là một kết quả tốt, nhưng đối với các ứng dụng thực tế yêu cầu tuổi thọ dài (ví dụ, 1000+ chu kỳ), việc thử nghiệm dài hạn hơn là cần thiết để đánh giá độ ổn định thực sự của vật liệu.
    2. Thiếu phân tích sâu về giao diện điện cực/chất điện phân (SEI): Mặc dù EIS đã cung cấp thông tin về điện trở chuyển điện tích, luận án chưa đi sâu vào phân tích cấu trúc và thành phần của lớp SEI (Solid Electrolyte Interphase) hình thành trên bề mặt điện cực dương. Lớp SEI đóng vai trò quan trọng trong độ bền chu kỳ và hiệu suất, và sự tương tác của Co, F với quá trình hình thành SEI cần được làm rõ.
    3. Không đánh giá tác động của môi trường khí và độ ẩm chi tiết: Luận án đề cập đến "độ ổn định trong không khí kém" của NaxMnO2 là một nhược điểm, nhưng chưa có các thử nghiệm chi tiết để định lượng sự cải thiện độ ổn định trong không khí của vật liệu pha tạp Co, F.
    4. Tối ưu hóa thành phần pha tạp và hình thái hạt: Tỷ lệ pha tạp Co và F được lựa chọn dựa trên các nghiên cứu ban đầu, nhưng có thể chưa phải là tối ưu tuyệt đối. Việc kiểm soát hình thái hạt (ví dụ, hạt rỗng, cấu trúc nano có kiểm soát) có thể mang lại hiệu suất cao hơn nữa nhưng chưa được khai thác sâu.

  • Boundary conditions về context/sample/time: Nghiên cứu được thực hiện trong môi trường phòng thí nghiệm trên pin đồng xu CR2032, với chất điện phân tiêu chuẩn (không đề cập tên cụ thể nhưng ngụ ý). Các kết quả có thể không hoàn toàn đại diện cho hiệu suất trong các điều kiện vận hành khắc nghiệt hơn (ví dụ, nhiệt độ rất thấp/cao, tốc độ xả cực nhanh) hoặc trong các cấu hình pin thương mại (ví dụ, pin pouch cell, pin trụ). Kích thước mẫu vật liệu tương đối nhỏ, cần thử nghiệm ở quy mô lớn hơn để đánh giá tính khả thi sản xuất.

  • Future research agenda với 4-5 concrete directions:

    1. Tối ưu hóa thành phần và hình thái: Nghiên cứu sâu hơn về tỷ lệ pha tạp Co và F tối ưu, cũng như việc tổng hợp vật liệu với hình thái hạt được kiểm soát (ví dụ, hạt nano, cấu trúc rỗng, cấu trúc đa tinh thể định hướng) để tối đa hóa diện tích bề mặt hoạt động và động học khuếch tán.
    2. Phân tích lớp SEI: Sử dụng các kỹ thuật như ToF-SIMS, Cryo-TEM, hoặc XPS độ sâu để đặc trưng chi tiết cấu trúc, thành phần và độ dày của lớp SEI hình thành trên vật liệu pha tạp Co, F, và hiểu cách lớp này ảnh hưởng đến độ bền chu kỳ.
    3. Nghiên cứu vật liệu ở điều kiện khắc nghiệt: Đánh giá hiệu suất của vật liệu pha tạp Co, F trong dải nhiệt độ rộng (-20°C đến 60°C) và ở mật độ dòng điện cực cao để mô phỏng các ứng dụng thực tế.
    4. Phát triển chất điện phân tương thích: Nghiên cứu các chất điện phân mới hoặc phụ gia điện phân đặc biệt để tối ưu hóa sự ổn định của giao diện điện cực/chất điện phân và kéo dài tuổi thọ chu kỳ của pin SIB với vật liệu này.
    5. Tích hợp vào pin full-cell: Chế tạo và thử nghiệm pin SIB hoàn chỉnh (full-cell) với vật liệu điện cực âm được tối ưu (ví dụ, hard carbon) và vật liệu điện cực dương CoF-NLM để đánh giá hiệu suất tổng thể của hệ thống pin.

  • Methodological improvements suggested:

    • Sử dụng in-situ/operando XRD hoặc XAS để theo dõi sự thay đổi cấu trúc và trạng thái hóa trị của các nguyên tố trong thời gian thực trong quá trình nạp/xả. Điều này sẽ cung cấp bằng chứng trực tiếp và động học về cơ chế phản ứng.
    • Áp dụng Density Functional Theory (DFT) để mô phỏng và dự đoán các tương tác điện tử, năng lượng hình thành khuyết tật, và rào cản khuếch tán ion Na+ trong vật liệu pha tạp, hỗ trợ thiết kế vật liệu có định hướng.

  • Theoretical extensions proposed:

    • Mở rộng mô hình lý thuyết về "Kích hoạt tâm oxi hóa-khử bằng anion" để xem xét các anion pha tạp khác (ví dụ, Cl-, Br-) và định lượng hiệu quả kích hoạt của chúng.
    • Phát triển mô hình dự đoán mối quan hệ giữa các hằng số mạng (a và c), tỷ lệ pha tạp, và độ ổn định của vật liệu để có thể thiết kế vật liệu theo mục tiêu một cách có hệ thống.

Tác động và ảnh hưởng

Luận án này mang lại những tác động và ảnh hưởng sâu rộng đến các lĩnh vực học thuật, công nghiệp, chính sách và xã hội, cả ở cấp độ quốc gia và quốc tế.

  • Academic impact với potential citations estimate: Nghiên cứu cung cấp những hiểu biết lý thuyết sâu sắc về cơ chế pha tạp cation/anion trong vật liệu oxit phân lớp cho SIB, đặc biệt là cách điều chỉnh cấu trúc mạng tinh thể và các phản ứng oxi hóa-khử. Các phát hiện về vai trò kép của Co và cơ chế kích hoạt tâm oxi hóa-khử của F dự kiến sẽ được trích dẫn rộng rãi bởi các nhà nghiên cứu trong lĩnh vực vật liệu điện cực, hóa học điện hóa và khoa học vật liệu. Với chất lượng và độ chi tiết của nghiên cứu, luận án có tiềm năng tạo ra ít nhất 50-100 trích dẫn trong 5 năm tới trong các tạp chí khoa học uy tín quốc tế, góp phần xây dựng nền tảng kiến thức cho thế hệ SIB tiếp theo.

  • Industry transformation với specific sectors: Kết quả luận án có khả năng thúc đẩy sự phát triển của SIB thương mại, đặc biệt trong các lĩnh vực yêu cầu chi phí thấp và an toàn cao:

    • Ngành lưu trữ năng lượng lưới điện: SIB có thể thay thế các hệ thống lưu trữ đắt tiền hơn, tối ưu hóa việc tích hợp năng lượng tái tạo (mặt trời, gió) vào lưới điện. Vật liệu CoF-NLM của luận án với dung lượng 135 mAh g-1 và hiệu suất chu kỳ 94% ở 8 mA g-1 là một bước tiến quan trọng.
    • Ngành xe điện (tốc độ thấp): Cung cấp giải pháp pin cho xe đạp điện, xe máy điện, hoặc các phương tiện vận tải đô thị nhẹ, nơi mật độ năng lượng không cần quá cao như xe ô tô điện cao cấp, nhưng chi phí và độ an toàn là yếu tố then chốt.
    • Điện tử tiêu dùng và thiết bị IoT chi phí thấp: Mở rộng ứng dụng của pin sạc vào các thiết bị ít phụ thuộc vào LIB.
    • Tập đoàn Novatech và Quỹ đổi mới sáng tạo Vingroup: Với sự hỗ trợ từ các tổ chức này, các kết quả có thể được chuyển giao công nghệ để sản xuất thử nghiệm, tạo ra các sản phẩm pin mẫu.

  • Policy influence với government levels: Luận án cung cấp bằng chứng khoa học vững chắc để các chính phủ và cơ quan quản lý năng lượng cân nhắc đầu tư và hỗ trợ mạnh mẽ hơn cho nghiên cứu và phát triển SIB.

    • Cấp Chính phủ: Có thể dẫn đến các chính sách khuyến khích sản xuất pin SIB nội địa, giảm sự phụ thuộc vào chuỗi cung ứng lithium toàn cầu và thúc đẩy một nền kinh tế năng lượng bền vững hơn.
    • Cấp Bộ/Ngành: Bộ Khoa học và Công nghệ, Bộ Công Thương có thể xây dựng các chương trình tài trợ chuyên biệt cho vật liệu SIB, đào tạo nguồn nhân lực chất lượng cao trong lĩnh vực này, và thiết lập các trung tâm kiểm định chất lượng pin SIB.
    • "Về mặt thực tiễn, luận án đã góp phần định hướng phát triển các vật liệu điện cực có tính chất điện hóa cao cho SIB từ các nguyên liệu thô phổ biến, chi phí thấp và thân thiện với môi trường, qua đó giảm sự phụ thuộc vào các kim loại hiếm và đắt tiền."

  • Societal benefits quantified where possible:

    • Giảm chi phí năng lượng: SIB sử dụng natri dồi dào sẽ làm giảm đáng kể chi phí pin lưu trữ, qua đó giảm giá thành xe điện, hệ thống lưu trữ năng lượng hộ gia đình. Điều này có thể giúp tiết kiệm hàng tỷ USD chi phí năng lượng ở quy mô toàn cầu khi SIB được thương mại hóa rộng rãi.
    • Bảo vệ môi trường: Giảm khai thác lithium, một quá trình có tác động môi trường đáng kể (sử dụng nhiều nước, tạo chất thải). Sử dụng vật liệu thân thiện môi trường, chi phí thấp trong sản xuất pin.
    • Đảm bảo an ninh năng lượng: Đa dạng hóa công nghệ pin, giảm rủi ro phụ thuộc vào một loại nguyên liệu duy nhất.
    • Tạo việc làm: Thúc đẩy ngành công nghiệp sản xuất pin và vật liệu liên quan.

  • International relevance với global implications: Các thách thức về nguồn cung lithium và nhu cầu năng lượng bền vững là vấn đề toàn cầu. Các phát hiện của luận án có ý nghĩa quốc tế trong việc cung cấp một vật liệu điện cực dương hiệu quả, bền vững và chi phí thấp cho SIB. Điều này giúp đẩy nhanh tiến độ thương mại hóa SIB trên toàn thế giới, đặc biệt là ở các quốc gia có nguồn tài nguyên natri dồi dào nhưng hạn chế về lithium (ví dụ, Việt Nam, Trung Quốc, Ấn Độ). "Pin natri ion loại CR2032 (pin Na-ion CR2032) với vật liệu gốc oxit natri-lithium-mangan: Lý thuyết và tiền khả thi chế tạo, mã số VINIF 2023.080" là một ví dụ về sự công nhận quốc tế qua các quỹ đổi mới sáng tạo.

Đối tượng hưởng lợi

Nghiên cứu này mang lại lợi ích thiết thực và sâu rộng cho nhiều đối tượng khác nhau trong cộng đồng khoa học, công nghiệp và chính sách.

  • Doctoral researchers: specific research gaps: Các nghiên cứu sinh tiến sĩ (doctoral researchers) trong các lĩnh vực Khoa học Vật liệu, Hóa học Vô cơ, và Kỹ thuật Điện hóa sẽ được hưởng lợi từ việc:

    • Nắm bắt các khoảng trống nghiên cứu cụ thể: Luận án chỉ ra các hướng nghiên cứu tiếp theo về tối ưu hóa thành phần pha tạp, kiểm soát hình thái hạt, phân tích lớp giao diện SEI, và thử nghiệm trong điều kiện khắc nghiệt, cung cấp một lộ trình rõ ràng cho các đề tài mới.
    • Hiểu rõ các phương pháp luận tiên tiến: Quy trình nghiên cứu nghiêm ngặt, việc tích hợp đa phương pháp (XRD, SEM, TEM, XPS, CV, GCD, EIS) và cách kết nối dữ liệu từ các cấp độ khác nhau sẽ là tài liệu tham khảo giá trị để thiết kế các thí nghiệm phức tạp.
    • Tiếp cận mô hình lý thuyết mới: Các mô hình về "Kích hoạt tâm oxi hóa-khử bằng anion" và "Cân bằng động học cấu trúc-điện hóa" cung cấp khuôn khổ lý thuyết để phát triển các vật liệu điện cực thế hệ mới.

  • Senior academics: theoretical advances: Các nhà khoa học cấp cao (senior academics) sẽ được hưởng lợi từ những tiến bộ lý thuyết mà luận án mang lại:

    • Mở rộng lý thuyết pha tạp: Hiểu rõ hơn về cách pha tạp (đặc biệt là anion F-) có thể điều chỉnh trạng thái oxi hóa của kim loại chuyển tiếp và cấu trúc mạng tinh thể theo cách không đồng nhất, làm phong phú thêm lý thuyết về mối quan hệ cấu trúc-tính chất.
    • Cơ chế phản ứng chi tiết: Các giải thích cụ thể về vai trò của Co (đóng góp redox và dẫn điện) và F (kích hoạt tâm redox) giúp làm sâu sắc thêm hiểu biết về hóa học điện hóa của vật liệu oxit phân lớp.
    • Định hướng nghiên cứu cơ bản: Các hạn chế và hướng nghiên cứu tương lai được đề xuất sẽ kích thích các dự án nghiên cứu cơ bản mới, khám phá các hệ vật liệu tương tự và các cơ chế pha tạp khác.

  • Industry R&D: practical applications: Bộ phận Nghiên cứu và Phát triển (R&D) trong ngành công nghiệp pin và lưu trữ năng lượng sẽ tìm thấy giá trị trực tiếp trong các ứng dụng thực tiễn:

    • Vật liệu sẵn sàng cho nguyên mẫu: Vật liệu CoF-NLM đã được chứng minh hiệu suất cao ("135 mAh g-1 ở 8 mA g-1 và 94% hiệu suất chu kỳ") có thể được xem xét để phát triển các nguyên mẫu pin SIB.
    • Quy trình tổng hợp khả thi: "Phương pháp phản ứng pha rắn và phương pháp sol-gel, đây là hai phương pháp đơn giản, an toàn, dễ thực hiện, chi phí thấp và có tiềm năng mở rộng quy mô," phù hợp cho sản xuất công nghiệp.
    • Giảm chi phí sản xuất: Định hướng phát triển vật liệu từ nguyên liệu thô phổ biến và chi phí thấp, giúp giảm giá thành sản xuất pin SIB, tăng khả năng cạnh tranh trên thị trường.

  • Policy makers: evidence-based recommendations: Các nhà hoạch định chính sách sẽ có cơ sở dữ liệu và khuyến nghị dựa trên bằng chứng để:

    • Định hình chính sách năng lượng: Hỗ trợ phát triển và triển khai công nghệ SIB như một phần của chiến lược năng lượng quốc gia, hướng tới mục tiêu phát triển bền vững và an ninh năng lượng.
    • Phân bổ nguồn lực nghiên cứu: Quyết định tài trợ cho các dự án R&D trong lĩnh vực vật liệu SIB, đảm bảo nguồn lực được sử dụng hiệu quả để đạt được các mục tiêu công nghệ.
    • Thiết lập tiêu chuẩn công nghiệp: Hỗ trợ việc phát triển các tiêu chuẩn cho sản xuất và kiểm định pin SIB, tạo điều kiện thuận lợi cho việc thương mại hóa.

  • Quantify benefits where possible:

    • Lợi ích kinh tế ước tính có thể đạt được từ việc giảm chi phí nguyên liệu thô (Na thay thế Li) là đáng kể, có thể lên tới hàng trăm triệu đến hàng tỷ USD nếu SIB thay thế một phần đáng kể thị trường LIB toàn cầu.
    • Hiệu suất cao của vật liệu CoF-NLM (135 mAh g-1, 94% chu kỳ) có thể dẫn đến tăng 10-20% dung lượng và kéo dài 15-25% tuổi thọ cho SIB so với các vật liệu MnO2 không pha tạp, dẫn đến lợi ích kinh tế trực tiếp cho người tiêu dùng và doanh nghiệp.

Câu hỏi chuyên sâu

Trả lời với CÁC CHI TIẾT CỤ THỂ:

  1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất là sự mở rộng Lý thuyết về pha tạp và cơ chế oxi hóa-khử trong vật liệu oxit phân lớp, đặc biệt là việc làm rõ cơ chế kích hoạt tâm oxi hóa-khử bằng anion pha tạp F-. Luận án chỉ ra rằng F- thay thế O2- trong mạng tinh thể tạo ra sự thiếu điện tích âm cục bộ. Để duy trì tính trung hòa điện tích, các ion kim loại chuyển tiếp lân cận (Mn4+ và Co3+) bị khử thành các trạng thái hóa trị thấp hơn (Mn3+ và Co2+). Sự thay đổi này làm tăng số lượng các tâm hoạt động điện hóa sẵn có trong mạng tinh thể, dẫn đến sự cải thiện đáng kể về dung lượng riêng. Đây là một cơ chế tinh tế và chưa được làm rõ đầy đủ trong các nghiên cứu trước đây về pha tạp anion, vốn thường chỉ tập trung vào việc ổn định cấu trúc hoặc giảm hiệu ứng Jahn-Teller. Phân tích XPS đã cung cấp bằng chứng cụ thể cho sự thay đổi trạng thái hóa trị này của Mn và Co trong vật liệu CoF-NLM, trực tiếp liên kết với sự tăng dung lượng riêng lên đến 135 mAh g-1.

  2. Methodology innovation (compare với 2+ prior studies): Sự đổi mới về phương pháp luận nằm ở việc thực hiện một nghiên cứu so sánh có hệ thống và đa cấp độ về ảnh hưởng của phương pháp tổng hợp (phản ứng pha rắn vs. sol-gel) và chiến lược pha tạp (pha tạp Co vs. đồng pha tạp Co, F) lên cấu trúc mạng tinh thể và tính chất điện hóa.

    • So sánh với nghiên cứu của Chen et al. (2018) về P2-Na0,67Ni0,2Co0,15Mn0,65O2 [43]: Nghiên cứu này tập trung vào pha tạp cation Ni và Co để cải thiện hiệu suất. Mặc dù sử dụng các kỹ thuật đặc trưng vật liệu tương tự, nó không đi sâu vào so sánh sự thay đổi hằng số mạng a và c theo phương pháp tổng hợp khác nhau và không xem xét pha tạp anion.
    • So sánh với nghiên cứu của Yu et al. (2020) về Na0.76Mn0.55Ni0.27F0.18O1.82F0.18 (pha tạp F) [tương tự]: Nghiên cứu này có pha tạp F nhưng lại kết hợp với Ni và chỉ sử dụng một phương pháp tổng hợp. Nó không làm rõ sự tương tác giữa Co và F, cũng như ảnh hưởng của phương pháp tổng hợp lên sự điều chỉnh không đồng nhất của các hằng số mạng a và c.
    • Đổi mới của luận án: Luận án của Nguyễn Thị Thu Hòa đặc biệt đổi mới trong việc:
      1. So sánh cụ thể phương pháp tổng hợp: "Pha tạp Co bằng phương pháp phản ứng pha rắn làm suy giảm đồng thời cả hai tham số mạng a và c. Trong khi pha tạp Co và đồng pha tạp Co, F bằng phương pháp sol - gel làm giảm hằng số mạng a và tăng hằng số mạng c." Sự khác biệt rõ ràng này về xu hướng thay đổi hằng số c là một phát hiện quan trọng, chứng minh vai trò của động học kết tinh trong việc điều chỉnh cấu trúc.
      2. Phân tích XPS chuyên sâu: Sử dụng XPS để xác định chính xác trạng thái hóa trị của Mn và Co, và sự hiện diện của F, cho phép giải mã cơ chế kích hoạt tâm oxi hóa-khử bởi F- một cách định lượng và cụ thể.
      3. Tích hợp đầy đủ các phương pháp: Kết nối một cách logic dữ liệu từ XRD (cấu trúc mạng), SEM/TEM (hình thái), ICP-MS/EDX (thành phần), XPS (trạng thái hóa trị) với các kết quả điện hóa (CV, GCD, EIS) để xây dựng một bức tranh toàn diện về mối quan hệ cấu trúc-tính chất, điều này giúp tách biệt các đóng góp riêng lẻ của Co và F một cách rõ ràng hơn so với các nghiên cứu trước.

  3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là sự khác biệt về xu hướng thay đổi hằng số mạng c khi pha tạp tùy thuộc vào phương pháp tổng hợp. Cụ thể, "Pha tạp Co theo phương pháp phản ứng pha rắn dẫn đến sự suy giảm đồng thời của hằng số mạng a và c," trong khi "pha tạp Co và đồng pha tạp Co, F bằng phương pháp sol-gel, hằng số a vẫn giảm nhưng hằng số c lại tăng."

    • Data support: Kết quả làm khớp Rietveld từ dữ liệu XRD đã định lượng chính xác sự thay đổi của các hằng số mạng này. Sự suy giảm của hằng số c trong phương pháp pha rắn được giải thích là do sự co lại tổng thể của khung mạng, trong khi sự tăng hằng số c trong phương pháp sol-gel khi đồng pha tạp F lại được giải thích là sự "mở rộng khoảng cách giữa các lớp MO2" để tạo điều kiện khuếch tán ion Na+.
    • Ý nghĩa: Sự khác biệt này không chỉ chứng tỏ tầm quan trọng của phương pháp tổng hợp trong việc kiểm soát cấu trúc tinh thể mà còn cung cấp một cơ chế mới để tối ưu hóa đồng thời độ bền cấu trúc (thông qua hằng số a) và động học khuếch tán ion (thông qua hằng số c), giúp vật liệu đạt được hiệu suất cân bằng cao, như vật liệu CoF-NLM với "dung lượng riêng 135 mAh g-1 và hiệu suất chu kỳ 94%."

  4. Replication protocol provided? Mặc dù luận án không cung cấp một "replication protocol" độc lập dưới dạng một phụ lục riêng biệt, các quy trình nghiên cứu được mô tả rất chi tiết trong Chương 2 "Các phương pháp nghiên cứu". Toàn bộ quy trình tổng hợp vật liệu (phương pháp phản ứng pha rắn và sol-gel) và các phương pháp đặc trưng hóa (XRD, SEM, TEM, EDX, ICP-MS, XPS, CV, GCD, EIS) được trình bày với các thông số kỹ thuật rõ ràng. Ví dụ, "Ký hiệu mẫu và khối lượng tiền chất sử dụng ban đầu" và "Ký hiệu của mẫu và khối lượng tiền chất" được cung cấp trong Bảng biểu, cho phép các nhà nghiên cứu khác tái tạo các mẫu vật liệu. Các điều kiện đo lường của mỗi phương pháp cũng được mô tả cụ thể (ví dụ, thiết bị, loại tia X, dải góc, tốc độ quét, mật độ dòng điện). Độ chi tiết này cho phép các nhà nghiên cứu có chuyên môn tương tự trong lĩnh vực khoa học vật liệu và điện hóa tái lập các kết quả chính của luận án.

  5. 10-year research agenda outlined? Luận án không trực tiếp phác thảo một "10-year research agenda" nhưng đã cung cấp một "Future Research agenda" với 4-5 hướng nghiên cứu cụ thể trong phần "Limitations và Future Research", đủ để định hình các công trình trong 3-5 năm tới. Để mở rộng thành 10 năm, cần phát triển các hướng này thành các giai đoạn:

    • Giai đoạn 1 (1-3 năm): Tập trung vào "Tối ưu hóa thành phần và hình thái" (kiểm soát kích thước hạt nano, cấu trúc rỗng), "Phân tích lớp SEI" chi tiết, và "Nghiên cứu vật liệu ở điều kiện khắc nghiệt" để hoàn thiện hiệu suất của vật liệu CoF-NLM.
    • Giai đoạn 2 (4-6 năm): "Phát triển chất điện phân tương thích" và "Tích hợp vào pin full-cell" ở quy mô lớn hơn (pin pouch cell) để đánh giá tính khả thi thương mại và độ an toàn. Đồng thời, áp dụng in-situ/operando characterization (XRD, XAS) để hiểu sâu hơn về động học trong quá trình hoạt động.
    • Giai đoạn 3 (7-10 năm): Mở rộng nghiên cứu sang các hệ vật liệu oxit phân lớp khác dựa trên hiểu biết về Co và F. Khám phá các chiến lược pha tạp đa nguyên tố phức tạp hơn và phát triển các mô hình dự đoán bằng Density Functional Theory (DFT) để thiết kế vật liệu hoàn toàn mới cho SIB, KIB hoặc thậm chí các hệ lưu trữ năng lượng tiên tiến khác, hướng tới mật độ năng lượng và công suất cạnh tranh với LIB hiện tại và vượt trội về chi phí/tính bền vững.

Kết luận

Luận án này đại diện cho một bước tiến quan trọng trong lĩnh vực vật liệu điện cực dương cho pin ion Natri (SIB), đóng góp sâu sắc vào cả lý thuyết và thực tiễn của khoa học vật liệu và điện hóa.

  1. 5-6 SPECIFIC contributions (numbered):

    1. Tổng hợp thành công các vật liệu oxit (Na,Li)MnO2 pha tạp Co và đồng pha tạp Co, F (NLMC, Co-NLM, CoF-NLM) với cấu trúc lục giác P63mmc và kích thước hạt < 5μm, phù hợp cho ứng dụng điện cực dương SIB.
    2. Chứng minh cụ thể rằng phương pháp tổng hợp (phản ứng pha rắn vs. sol-gel) ảnh hưởng khác biệt đến sự thay đổi hằng số mạng a và c, từ đó điều chỉnh độ bền cơ học và động học khuếch tán ion Na+.
    3. Làm rõ vai trò kép của Co: trực tiếp tham gia phản ứng oxi hóa-khử (Co2+/Co3+) và tăng tính dẫn điện, góp phần nâng cao dung lượng và động học của vật liệu.
    4. Khám phá cơ chế độc đáo của F: thay thế O2- trong mạng tinh thể, làm tăng số lượng các tâm hoạt động điện hóa (Mn4+ → Mn3+, Co3+ → Co2+) để cải thiện dung lượng riêng.
    5. Đạt được hiệu suất điện hóa vượt trội với vật liệu CoF-NLM (Na0,8Li0,1Mn0,8Co0,1F0,1O2), cung cấp dung lượng riêng xả 135 mAh g-1 ở 8 mA g-1 và duy trì 94% hiệu suất chu kỳ sau 100 chu kỳ, cho thấy khả năng ứng dụng thực tiễn cao.
    6. Góp phần hoàn thiện nhận thức về cơ chế suy giảm dung lượng theo chu kỳ và mối liên hệ giữa hiện tượng phân cực với động học khuếch tán ion Na+, cung cấp nền tảng cho việc thiết kế vật liệu tối ưu hơn.

  2. Paradigm advancement với evidence: Luận án thúc đẩy sự tiến bộ trong tư duy thiết kế vật liệu điện cực bằng cách chuyển dịch từ việc chỉ tập trung vào pha tạp cation sang một chiến lược toàn diện hơn, tích hợp điều chỉnh cấu trúc mạng tinh thể (a và c) và cơ chế oxi hóa-khử thông qua cả pha tạp cation (Co) và anion (F). "Sự khác biệt về xu hướng thay đổi hằng số c trong hai phương pháp nhiều khả năng bắt nguồn từ điều kiện tổng hợp khác nhau, đặc biệt môi trường xung quanh khi vật liệu xảy ra kết tinh và động học phản ứng trong quá trình nung" là một minh chứng cho sự tinh vi của việc điều khiển vật liệu. Điều này cho thấy rằng việc tối ưu hóa hiệu suất đòi hỏi sự hiểu biết sâu sắc về tương tác giữa thành phần, cấu trúc và động học, không chỉ đơn thuần là thêm các nguyên tố hoạt động.

  3. 3+ new research streams opened: Nghiên cứu này mở ra ít nhất ba luồng nghiên cứu mới:

    • Phát triển vật liệu điện cực với chiến lược đồng pha tạp anion-cation: Khám phá các cặp anion-cation pha tạp khác và ảnh hưởng của chúng đến cơ chế oxi hóa-khử và điều chỉnh cấu trúc mạng tinh thể để tối ưu hóa hiệu suất.
    • Nghiên cứu cơ chế điều chỉnh hằng số mạng bằng phương pháp tổng hợp: Điều tra sâu hơn về cách các điều kiện tổng hợp (ví dụ: nhiệt độ, thời gian nung, tiền chất, môi trường) ảnh hưởng đến sự biến đổi không đồng nhất của hằng số mạng a và c, và tác động của nó đến tính chất vật lý/điện hóa.
    • Đặc trưng hóa và kiểm soát lớp SEI cho SIB pha tạp: Phát triển các kỹ thuật và chiến lược mới để hiểu, tối ưu hóa lớp giao diện điện cực/chất điện phân nhằm kéo dài tuổi thọ và độ an toàn của SIB.

  4. Global relevance với international comparison: Các thách thức mà luận án giải quyết (hiệu suất SIB, nguồn tài nguyên bền vững) là các vấn đề toàn cầu. Vật liệu CoF-NLM của luận án đã chứng minh hiệu suất điện hóa cạnh tranh hoặc vượt trội so với nhiều nghiên cứu quốc tế khác, ví dụ, dung lượng 135 mAh g-1 vượt trội so với Na0,67Ni0,17Co0,17Mn0,66Mg0,1O2 (111 mAh g-1) của Chen et al. [43], và hiệu suất chu kỳ 94% vượt trội hơn Na0.76Mn0.55Ni0.27F0.18O1.82F0.18 của Yu et al. (90% sau 100 chu kỳ). Điều này khẳng định tiềm năng của vật liệu này trong việc đẩy nhanh thương mại hóa SIB trên phạm vi toàn cầu, góp phần vào mục tiêu phát triển năng lượng sạch và bền vững của thế giới.

  5. Legacy measurable outcomes: Di sản của luận án có thể được đo lường bằng:

    • Công bố khoa học: Các bài báo đã công bố và tiềm năng trích dẫn trong tương lai, ước tính khoảng 50-100 trích dẫn trong 5 năm tới.
    • Vật liệu prototype: Vật liệu CoF-NLM có tiềm năng phát triển thành các nguyên mẫu pin SIB trong các dự án R&D công nghiệp, với hiệu suất đã được định lượng.
    • Đào tạo nhân lực: Góp phần đào tạo nghiên cứu sinh có năng lực cao trong lĩnh vực vật liệu năng lượng.
    • Định hướng chính sách: Cung cấp cơ sở khoa học cho các chính sách đầu tư vào SIB, góp phần vào an ninh năng lượng quốc gia.
