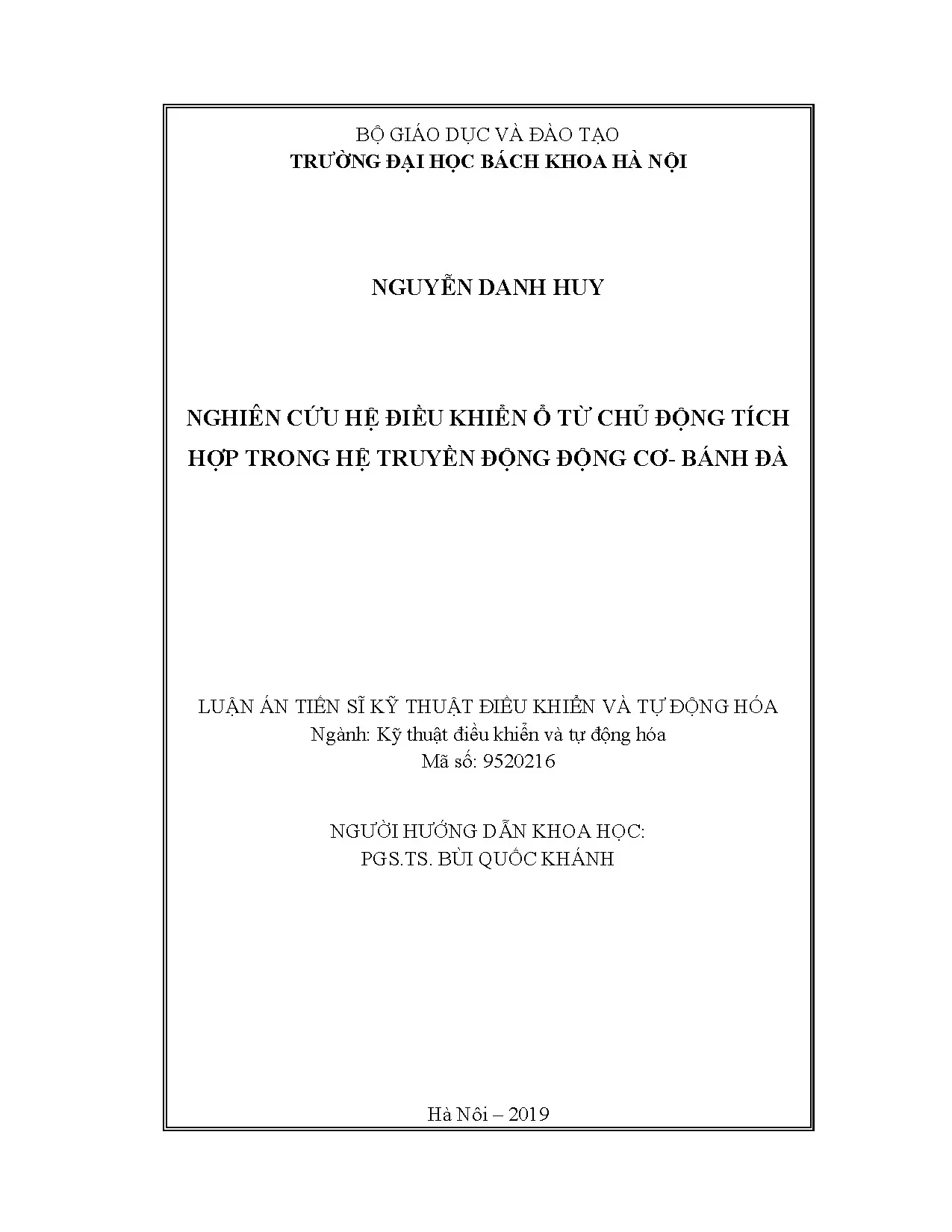

Nghiên cứu điều khiển ổ từ chủ động tích hợp trong hệ truyền động động cơ-bánh đà

Lịch sử FESS kéo dài nhiều thập kỷ. Công nghệ này liên tục được cải tiến. Bánh đà lưu trữ năng lượng động năng. Năng lượng này có thể được giải phóng nhanh chóng. FESS có mật độ năng lượng cao. Nó cũng có tuổi thọ chu kỳ lớn. Đây là giải pháp thay thế cho ắc quy truyền thống. Vai trò của FESS ngày càng quan trọng. Hệ thống hỗ trợ ổn định lưới điện. Nó cung cấp năng lượng dự phòng cho các ứng dụng quan trọng. FESS cũng phục vụ cho xe điện và năng lượng tái tạo. Ổ từ chủ động giúp FESS đạt hiệu suất tối đa. Việc giảm ma sát là yếu tố then chốt. FESS đang đóng góp vào tương lai năng lượng sạch.

Ổ đỡ từ chủ động dùng lực điện từ. Lực này nâng đỡ trục quay. Trục quay không tiếp xúc với bề mặt vật lý. Điều khiển từ trường chủ động là trọng tâm. Các cuộn dây điện từ điều khiển tạo ra lực nâng. Cảm biến vị trí trục quay giám sát liên tục. Tín hiệu cảm biến phản hồi đến bộ điều khiển. Bộ điều khiển điều chỉnh dòng điện cuộn dây. Điều này giữ trục quay ở vị trí cân bằng. Nguyên lý này đảm bảo hoạt động ổn định. Nó loại bỏ hoàn toàn ma sát cơ học. Ổ từ chủ động hoạt động hiệu quả. Nó phù hợp cho trục quay tốc độ cao. Công nghệ này giảm thiểu rung động và tiếng ồn. Độ bền cơ học của hệ thống được tăng cường.

Giảm ma sát không tiếp xúc mang lại nhiều lợi ích. Lợi ích chính là hiệu suất năng lượng cao. Năng lượng không bị mất do ma sát. Tuổi thọ của hệ thống được kéo dài. Không có bộ phận hao mòn cơ khí. Chi phí bảo trì cũng giảm đáng kể. Hệ thống hoạt động êm ái, ít rung động. Ổ đỡ từ chủ động cho phép tốc độ quay rất cao. Điều này tăng khả năng lưu trữ năng lượng. Mật độ năng lượng của bánh đà được tối ưu. Ứng dụng trong Động cơ-máy phát điện tốc độ cao là lý tưởng. Công nghệ này giảm nhu cầu bôi trơn. Các vấn đề về ô nhiễm dầu được loại bỏ. Đây là bước tiến lớn trong kỹ thuật.

Mô hình động lực học điện cơ là nền tảng. Nó kết hợp động học điện và cơ học. Các cuộn dây điện từ điều khiển tạo ra trường. Trường này tương tác với trục quay. Mô hình phải tính toán chính xác lực điện từ. Lực này phụ thuộc vào dòng điện và khe hở. Phương trình Lagrange hoặc Newton-Euler thường được dùng. Chúng mô tả chuyển động của trục quay. Các biến trạng thái bao gồm vị trí và vận tốc. Dòng điện trong cuộn dây cũng là biến quan trọng. Độ tự cảm của cuộn dây thay đổi theo vị trí. Đây là một yếu tố phi tuyến. Việc xây dựng mô hình đòi hỏi kiến thức sâu. Các cảm biến vị trí trục quay cung cấp dữ liệu. Dữ liệu này giúp xác thực mô hình. Mô hình chính xác là chìa khóa thành công.

Phân tích lực chi tiết là cần thiết. Các lực tác động lên trục quay được xác định. Chúng bao gồm lực hấp dẫn, lực điện từ và lực quán tính. Trục quay tốc độ cao tạo ra lực gyroscopic. Các lực này ảnh hưởng đến ổn định. Phương trình trạng thái mô tả hành vi hệ thống. Nó biểu diễn mối quan hệ đầu vào/đầu ra. Phương trình trạng thái thường dạng tuyến tính. Tuy nhiên, ổ từ có tính phi tuyến. Việc tuyến tính hóa xung quanh điểm làm việc là phổ biến. Điều này giúp thiết kế bộ điều khiển dễ hơn. Các phương trình này là cơ sở. Chúng hỗ trợ phân tích đáp ứng hệ thống. Chúng cũng giúp đánh giá độ ổn định. Hiểu rõ phương trình trạng thái rất quan trọng.

Cấu trúc hệ điều khiển ổ từ tích hợp là phức tạp. Nó bao gồm nhiều thành phần. Bộ điều khiển trung tâm là phần cốt lõi. Cảm biến vị trí trục quay thu thập dữ liệu. Bộ khuếch đại công suất điều khiển dòng điện cuộn dây điện từ. Các vòng điều khiển vị trí và dòng điện được thiết kế. Phản hồi trạng thái liên tục là cần thiết. Cấu trúc này đảm bảo trục quay ổn định. Nó giữ trục ở vị trí mong muốn. Hệ thống có khả năng bù nhiễu. Các nhiễu loạn bên ngoài được xử lý hiệu quả. Phân tích mô hình điều khiển là bước quan trọng. Việc này giúp đánh giá hiệu suất. Tối ưu hóa cấu trúc giúp đạt mục tiêu. Ổ đỡ từ chủ động hoạt động hiệu quả.

Thiết kế điều khiển tuyến tính hóa là phổ biến. Nó đơn giản hóa mô hình phức tạp. Mô hình phi tuyến được tuyến tính hóa. Việc này thực hiện xung quanh điểm làm việc. Phương pháp điều khiển PID cho ổ từ thường được áp dụng. Nó dễ triển khai và hiệu quả. Bộ điều khiển PID điều chỉnh dòng điện. Mục tiêu là giữ trục quay ổn định. Việc tổng hợp mạch vòng điều khiển vị trí là cần thiết. Các thông số PID được điều chỉnh. Điều này tối ưu hóa đáp ứng hệ thống. Mô phỏng điều khiển nâng được thực hiện. Nó đánh giá hiệu quả của thiết kế tuyến tính. Thiết kế này phù hợp cho các biến động nhỏ. Nó cung cấp nền tảng cho các hệ thống phức tạp hơn. Việc đảm bảo ổn định là ưu tiên hàng đầu.

Điều khiển phi tuyến theo nguyên lý phẳng là mạnh mẽ. Nó giải quyết được tính phi tuyến vốn có. Nguyên lý phẳng cho phép biến đổi hệ thống. Hệ thống phi tuyến trở thành tuyến tính ở không gian đầu ra. Điều này giúp thiết kế quỹ đạo đặt dễ dàng. Nó đảm bảo khả năng theo dõi quỹ đạo chính xác. Thiết kế điều khiển phẳng khi nâng rất hiệu quả. Nó giúp bánh đà đạt vị trí cân bằng mượt mà. Sau đó, nó duy trì vị trí này. Phương pháp tựa phẳng là một kỹ thuật tiên tiến. Nó cung cấp sự ổn định và hiệu suất cao. Việc bù nhiễu bằng bộ bù feedforward được tích hợp. Điều này tăng cường khả năng chống nhiễu. Mô phỏng điều khiển phi tuyến xác nhận hiệu quả. Nó cho thấy khả năng xử lý các tình huống phức tạp. Hệ thống thể hiện tính linh hoạt cao.

Hệ thống điều khiển PID cho ổ từ rất phổ biến. Nó là một phương pháp điều khiển kinh điển. PID cung cấp sự điều chỉnh mạnh mẽ. Nó xử lý sai lệch giữa vị trí mong muốn và thực tế. Ba thành phần P, I, D hoạt động cùng nhau. Proportional (P) phản ứng với sai số hiện tại. Integral (I) xử lý sai số tích lũy. Derivative (D) dự đoán sai số tương lai. Việc này giúp giảm độ vọt lố. PID được tích hợp vào cả hệ tuyến tính và phi tuyến. Nó đảm bảo độ chính xác và ổn định. Điều khiển từ trường chủ động yêu cầu phản hồi nhanh. PID đáp ứng được yêu cầu này. Các tham số PID cần được hiệu chỉnh cẩn thận. Việc này tối ưu hóa hiệu suất của ổ đỡ từ chủ động. Nó đảm bảo hoạt động an toàn và tin cậy.

Cấu hình thí nghiệm được thiết kế tỉ mỉ. Mục tiêu là tái tạo môi trường thực tế. Thiết kế bánh đà tối ưu hóa khả năng lưu trữ năng lượng. Vật liệu và kích thước bánh đà được chọn cẩn thận. Thiết kế ổ từ đảm bảo lực nâng cần thiết. Các tính toán lực nâng cho ổ từ rất quan trọng. Thông số nam châm điện được xác định chi tiết. Cảm biến vị trí trục quay là thành phần chính. Chúng cung cấp thông tin phản hồi chính xác. Cụm bệ đỡ bánh đà phải vững chắc. Khung vỏ hệ bánh đà bảo vệ các thành phần. Cơ cấu lắp cảm biến phải đảm bảo độ ổn định. Việc chế tạo và lắp ráp đòi hỏi độ chính xác cao. Tất cả các bộ phận được kiểm tra nghiêm ngặt. Hệ thống sẵn sàng cho giai đoạn thử nghiệm.

Thí nghiệm nâng tĩnh được tiến hành trước. Nó kiểm tra khả năng nâng của ổ từ. Trục quay được nâng lên vị trí cân bằng. Điều khiển theo hệ u,v,w và z, θx, θy được đánh giá. Kết quả nâng tĩnh phải ổn định. Sau đó là thí nghiệm khởi động bánh đà. Động cơ-máy phát điện tốc độ cao được kích hoạt. Bánh đà tăng tốc lên tốc độ hoạt động. Hệ thống ổ đỡ từ chủ động duy trì ổn định. Nó đảm bảo trục quay không bị va chạm. Thí nghiệm duy trì tốc độ bánh đà đánh giá hiệu suất. Quá trình xả năng lượng cũng được kiểm tra. Dữ liệu từ các cảm biến vị trí trục quay được ghi lại. Các thông số điều khiển được điều chỉnh. Mục tiêu là đạt hiệu suất tối ưu.

Đánh giá hiệu suất điều khiển phi tuyến là trọng tâm. Các thí nghiệm điều khiển phi tuyến được thực hiện. Giao diện vận hành và giám sát được xây dựng. Nó giúp thu thập và phân tích dữ liệu. Hiệu suất của điều khiển phẳng được kiểm chứng. Khả năng theo dõi quỹ đạo được đánh giá. Hệ thống thể hiện khả năng thích ứng cao. Nó duy trì ổn định trong các điều kiện thay đổi. Khả năng bù nhiễu được kiểm tra kỹ lưỡng. Các thông số thiết kế được xác nhận. Kết quả thí nghiệm cung cấp cái nhìn sâu sắc. Nó chứng minh ưu điểm của điều khiển phi tuyến. Hệ thống thể hiện độ tin cậy cao. Nó đáp ứng các yêu cầu khắt khe của FESS. Ổ đỡ từ chủ động hoạt động hiệu quả.

Giảm ma sát là ưu điểm nổi bật. Ổ đỡ từ chủ động loại bỏ tiếp xúc vật lý. Điều này loại bỏ hao phí năng lượng do ma sát. Hiệu suất năng lượng của FESS được nâng cao. Năng lượng động năng được bảo toàn tốt hơn. Thời gian lưu trữ năng lượng được kéo dài. Hệ thống vận hành mát mẻ hơn. Nó giảm thiểu nhu cầu làm mát. Ổ đỡ từ chủ động cho phép tốc độ quay cực cao. Điều này tăng dung lượng lưu trữ của bánh đà. Việc giảm ma sát cũng giảm tiếng ồn. Nó tăng cường độ tin cậy của hệ thống. Đây là yếu tố quan trọng trong thiết kế.

Không có bộ phận tiếp xúc vật lý. Điều này đồng nghĩa với không có hao mòn. Tuổi thọ của hệ thống FESS được kéo dài đáng kể. Các ổ đỡ truyền thống thường bị hỏng do ma sát. Ổ đỡ từ chủ động giải quyết vấn đề này. Chi phí bảo trì được giảm thiểu tối đa. Không cần bôi trơn hay thay thế bạc đạn. Điều này tiết kiệm chi phí vận hành. Hệ thống có thể hoạt động liên tục. Nó đảm bảo độ sẵn sàng cao. Các ứng dụng công nghiệp rất ưa chuộng. Tuổi thọ cao là một lợi thế cạnh tranh. FESS trở thành giải pháp bền vững.

Ứng dụng của FESS và ổ đỡ từ chủ động rất đa dạng. Nó bao gồm hệ thống lưu trữ năng lượng lưới điện. FESS ổn định nguồn cung từ năng lượng tái tạo. Nó cung cấp năng lượng dự phòng cho bệnh viện. Các trung tâm dữ liệu cũng hưởng lợi. Xe điện sử dụng FESS để tăng hiệu suất. Nó cải thiện khả năng thu hồi năng lượng phanh. Công nghiệp hàng không vũ trụ và quốc phòng. Các ứng dụng đòi hỏi trục quay tốc độ cao. Máy ly tâm và tuabin cũng có thể tích hợp. Động cơ-máy phát điện tốc độ cao là một ví dụ. Tiềm năng mở rộng ra nhiều lĩnh vực khác. Công nghệ này đóng góp vào sự phát triển. Nó tạo ra các giải pháp hiệu quả.
