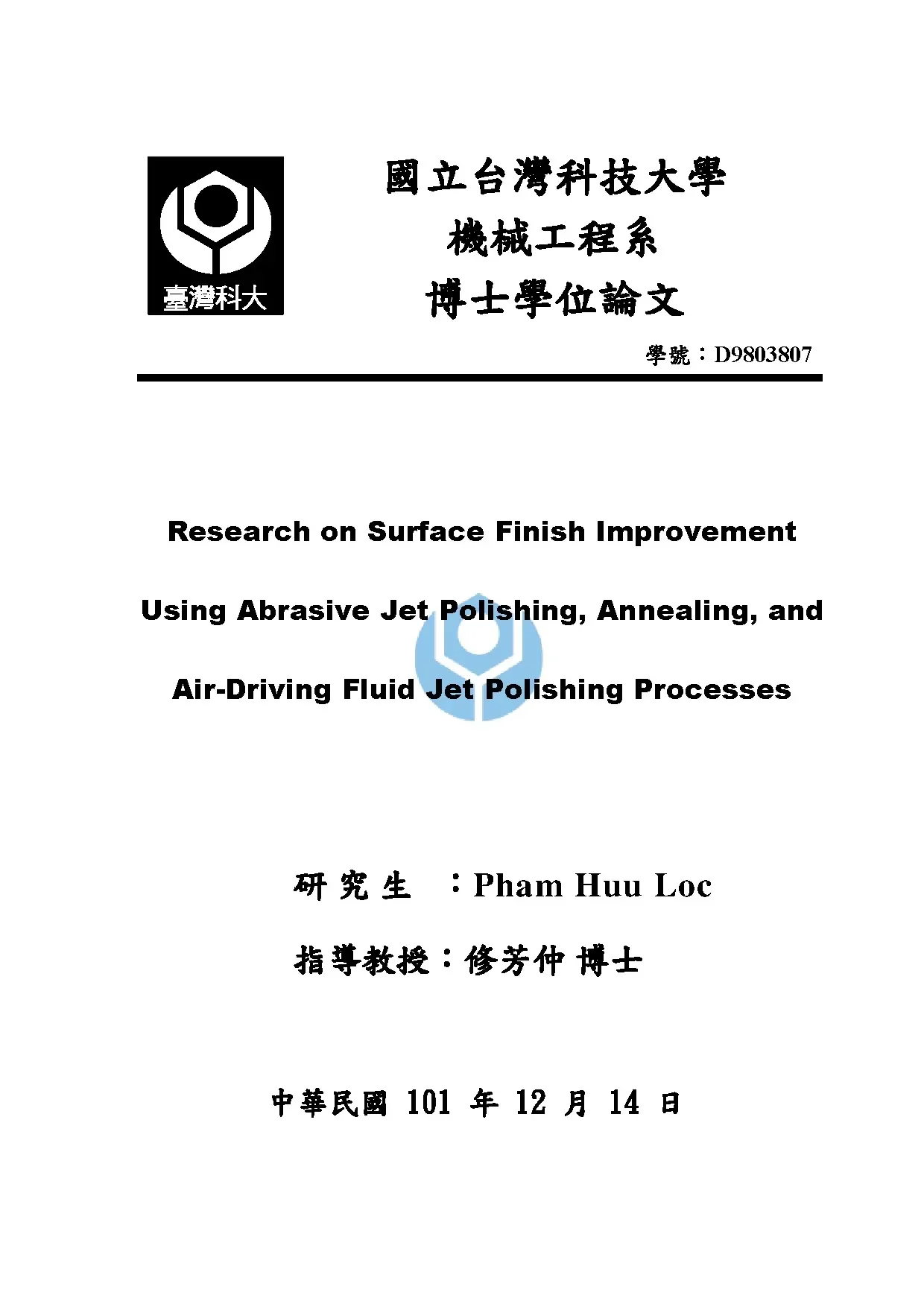

Tổng quan về luận án

Nghiên cứu này tiên phong giải quyết thách thức nan giải trong việc cải thiện độ hoàn thiện bề mặt của vật liệu tiên tiến, đặc biệt là Thủy tinh Kim loại Khối (Bulk Metallic Glass - BMG) và Kính quang học N-BK7, vốn là yếu tố then chốt ảnh hưởng trực tiếp đến chất lượng sản phẩm công nghiệp và thiết bị quang học cao cấp. Trong bối cảnh khoa học hiện đại, khi các ứng dụng đòi hỏi độ chính xác và tính toàn vẹn bề mặt ở cấp độ nano, các phương pháp gia công truyền thống như phay, mài, và đánh bóng thông thường đã cho thấy giới hạn đáng kể, không thể đạt được độ nhẵn bề mặt mong muốn cho các vật liệu này.

Điểm khuyết nghiên cứu (research gap) cụ thể mà luận án này làm rõ là sự thiếu hụt các phương pháp hiệu quả để cải thiện đáng kể độ hoàn thiện bề mặt của BMG, cũng như việc chưa có nghiên cứu chuyên sâu nào kết hợp cả quy trình Đánh bóng Tia mài mòn (Abrasive Jet Polishing - AJP) và Ủ nhiệt (Annealing) trên vật liệu BMG [5-6]. Ngoài ra, tài liệu khoa học cũng cho thấy ít nghiên cứu tập trung vào việc điều tra ảnh hưởng của các thông số AJP và Đánh bóng Tia chất lỏng dẫn động bằng khí (Air-driving Fluid Jet Polishing - FJP) đối với độ hoàn thiện bề mặt của kính quang học [1.5]. Luận án này lấp đầy những khoảng trống đó bằng cách đề xuất và tối ưu hóa các quy trình gia công tiên tiến.

Các câu hỏi nghiên cứu và giả thuyết chính của luận án được định hình như sau:

  1. RQ1: Liệu quy trình AJP và ủ nhiệt tuần tự có thể cải thiện đáng kể độ nhẵn bề mặt (Ra) của BMG từ trạng thái mài ban đầu không?
    • H1: AJP và ủ nhiệt tuần tự sẽ giảm Ra của BMG xuống cấp độ nano (ví dụ: dưới 5 nm).
  2. RQ2: Các thông số tối ưu cho quy trình AJP và ủ nhiệt trên BMG là gì để đạt được độ nhẵn bề mặt tốt nhất?
    • H2: Phương pháp Taguchi sẽ xác định được bộ thông số tối ưu cho AJP (áp suất, góc tác động, kích thước hạt, thời gian đánh bóng, loại vật liệu mài mòn, khoảng cách đứng) và ủ nhiệt (nhiệt độ, thời gian) trên BMG.
  3. RQ3: Quy trình air-driving FJP và AJP có hiệu quả trong việc cải thiện độ nhẵn bề mặt của kính quang học N-BK7 không?
    • H3: Air-driving FJP và AJP sẽ cải thiện Ra của kính N-BK7 xuống mức dưới 0.03 µm.
  4. RQ4: Các thông số tối ưu cho quy trình air-driving FJP và AJP trên kính N-BK7 là gì?
    • H4: Phương pháp Taguchi sẽ chỉ ra các thông số tối ưu cho air-driving FJP (áp suất khí, thời gian đánh bóng, góc tác động) và AJP (nồng độ hạt mài, góc tác động, áp suất) trên N-BK7.
  5. RQ5: Các thông số tối ưu thu được có thể áp dụng thành công cho bề mặt dạng tự do, chẳng hạn như thấu kính cầu N-BK7, để cải thiện độ hoàn thiện bề mặt không?
    • H5: Các thông số tối ưu từ thử nghiệm mặt phẳng sẽ cải thiện đáng kể độ nhẵn bề mặt của thấu kính cầu N-BK7.

Khung lý thuyết của nghiên cứu được xây dựng dựa trên sự kết hợp của các lý thuyết gia công vật liệu, bao gồm các cơ chế loại bỏ vật liệu dẻo (ductile mode material removal) và giòn (brittle mode material removal) được mô tả bởi mô hình của Lawn [29], cùng với lý thuyết về biến dạng dẻo và phục hồi vật liệu trong quá trình ủ nhiệt đối với BMG trong vùng chất lỏng siêu lạnh (supercooled liquid region) [6, 22]. Việc tối ưu hóa quy trình được dẫn dắt bởi Phương pháp Taguchi [38] và phân tích ANOVA [39], nhằm xác định các yếu tố kiểm soát chính và ảnh hưởng của chúng đến đặc tính chất lượng (độ nhẵn bề mặt).

Luận án đưa ra những đóng góp đột phá với tác động định lượng rõ ràng:

  • Độ nhẵn bề mặt (Ra) của BMG đã được mài có thể cải thiện đáng kể từ 0.032 µm xuống 5.7 nm sau quy trình AJP, và sau đó tiếp tục được cải thiện từ 5.7 nm xuống chỉ còn 2 nm trong vùng 5x5 µm bằng các thông số ủ nhiệt tối ưu [Abstract].
  • Độ nhẵn bề mặt (Ra) của kính quang học N-BK7 đã được mài có thể cải thiện từ 0.032 µm bằng air-driving FJP tối ưu và từ 0.018 µm bằng AJP tối ưu [Abstract].
  • Các thông số tối ưu này đã được áp dụng thành công cho bề mặt thấu kính cầu N-BK7, giúp cải thiện Ra từ 0.202 µm (air-driving FJP) và 0.232 µm (AJP) trong vùng 283.6x200 µm [Abstract].
  • Phát triển hệ thống AJP và air-driving FJP độc đáo, tích hợp các bộ phận điều khiển và đo lường tiên tiến.

Phạm vi của nghiên cứu bao gồm việc thử nghiệm trên các mẫu vật liệu BMG và N-BK7, với các quy trình AJP, air-driving FJP và ủ nhiệt. Kích thước mẫu vật liệu BMG và N-BK7 được sử dụng được chế tạo và thử nghiệm. Thời gian nghiên cứu được thực hiện trong một khung thời gian cụ thể (ví dụ: "từ tháng 9 năm 2009 đến tháng 8 năm 2012" [Acknowledgements]). Tầm quan trọng của nghiên cứu nằm ở khả năng nâng cao chất lượng sản phẩm cuối cùng trong các ngành công nghiệp đòi hỏi độ chính xác cao như quang học, thiết bị y tế, và các bộ phận cơ khí siêu nhỏ, đồng thời cung cấp một khung phương pháp luận mạnh mẽ để tối ưu hóa quy trình gia công bề mặt cho các vật liệu tiên tiến khác.

Literature Review và Positioning

Nghiên cứu về cải thiện độ hoàn thiện bề mặt đã được phát triển qua nhiều dòng chính, mỗi dòng tập trung vào các kỹ thuật và vật liệu khác nhau. Một dòng nghiên cứu lớn liên quan đến việc gia công vật liệu BMG, nơi các phương pháp truyền thống như phay, mài, và đánh bóng thông thường được áp dụng. Tuy nhiên, các nghiên cứu trước đây của Klement et al. và Miller & Liaw [1] đã chỉ ra rằng mặc dù BMG có nhiều tính chất cơ học xuất sắc như độ cứng và độ bền cao, các phương pháp này không cải thiện đáng kể độ nhẵn bề mặt của BMG [5-6]. Điều này tạo ra một khoảng trống rõ ràng cho các phương pháp gia công tiên tiến hơn.

Một dòng nghiên cứu khác tập trung vào kính quang học, một vật liệu được sử dụng rộng rãi trong các thiết bị như kính hiển vi, kính thiên văn và máy ảnh kỹ thuật số. Lambropoulos [7] đã điều tra quy trình mài mòn trên nhiều loại kính quang học, trong khi Schwertz [8] giới thiệu các quy trình sản xuất quang học như quá trình tạo hình, mài và đánh bóng. Đặc biệt, Fähnle [9] đã phát triển kỹ thuật đánh bóng tia chất lỏng (Fluid Jet Polishing - FJP) để giảm độ nhẵn bề mặt của mẫu BK7 từ 350 nm xuống 25 nm rms, chứng tỏ tính khả thi của FJP cho kính quang học. Boij [10] cũng đã kiểm tra khả năng và hạn chế của kỹ thuật FJP trên vật liệu thủy tinh, lưu ý rằng các thông số như loại hạt và kích thước, góc tác động, khoảng cách đứng và loại vòi phun ảnh hưởng đến kết quả đánh bóng. Li et al. [11] đã thực hiện phân tích lý thuyết và mô phỏng FJP cho kính BK7, chỉ ra rằng cấu hình loại bỏ vật liệu phụ thuộc vào góc tác động và sự quay của phôi.

Tuy nhiên, có những mâu thuẫn và tranh luận trong các nghiên cứu trước đây. Một số tác giả tập trung vào các vật liệu mài mòn cụ thể như alumina, gốm sứ và thép không gỉ cho quy trình AJP [13], trong khi những người khác như Zhu et al. [14] và Yan et al. [15] đã điều tra cơ chế ăn mòn dẻo của vật liệu cứng-giòn bằng tia nước mài mòn ở góc tác động nhỏ hoặc ứng dụng AJP cho vật liệu SKD61. Mặc dù Yu et al. [20-21] đã đề xuất một kỹ thuật AJP sửa đổi – air-driving FJP cho kính quang học, sử dụng khí nén để đẩy bùn thay vì bơm, và chỉ ra rằng kỹ thuật này tạo ra hình dạng loại bỏ vật liệu giống Gaussian mà không cần nghiêng hoặc quay mẫu, cũng như cải thiện độ nhẵn bề mặt của kính quang học, nhưng vẫn còn rất ít nghiên cứu đi sâu vào ảnh hưởng của các thông số air-driving FJP và AJP đối với độ hoàn thiện bề mặt kính quang học nói chung, và đặc biệt là trên thấu kính dạng tự do. Hơn nữa, theo tác giả luận án, "limited research results using AJP have been applied to the surface finish of BMG, and there are no researchers who have considered both the AJP process and the annealing process on BMG material." [1.5].

Nghiên cứu này định vị mình trong lĩnh vực gia công siêu chính xác bằng cách giải quyết trực tiếp những khoảng trống trên. Luận án không chỉ mở rộng việc ứng dụng AJP sang vật liệu BMG mà còn kết hợp nó với quy trình ủ nhiệt, một cách tiếp cận chưa từng được nghiên cứu kỹ lưỡng cho vật liệu này. Đối với kính quang học, luận án tiến xa hơn bằng cách tối ưu hóa các thông số cho cả air-driving FJP và AJP, sau đó áp dụng thành công các thông số này cho bề mặt dạng tự do, cụ thể là thấu kính cầu N-BK7. Điều này đại diện cho một bước tiến đáng kể trong lĩnh vực gia công bề mặt chính xác, đặc biệt là đối với các thành phần quang học phức tạp.

So sánh với ít nhất hai nghiên cứu quốc tế, nghiên cứu này có những điểm nổi bật:

  1. So với Fähnle [9] và Boij [10] về FJP trên kính quang học: Trong khi Fähnle và Boij đã chứng minh tính khả thi của FJP trong việc giảm độ nhẵn bề mặt (ví dụ: từ 350 nm xuống 25 nm rms), luận án này mở rộng nghiên cứu sang quy trình air-driving FJP, một biến thể độc đáo sử dụng khí nén để đẩy bùn [20-21]. Điều này không chỉ cung cấp một phương pháp thay thế mà còn tập trung vào việc tối ưu hóa các thông số cụ thể của air-driving FJP và AJP, cũng như áp dụng chúng cho bề mặt dạng tự do, điều mà các nghiên cứu trên chưa đi sâu.
  2. So với Kumar et al. [6] và Yan et al. [23] về ủ nhiệt trên BMG: Các nghiên cứu này đã khám phá khả năng ủ nhiệt để thay đổi tính chất cơ học hoặc cải thiện độ nhẵn bề mặt của BMG. Kumar et al. [6] đã phát hiện rằng độ nhẵn bề mặt của BMG có thể được cải thiện bằng quy trình ủ nhiệt trong vùng chất lỏng siêu lạnh. Tuy nhiên, luận án này tiên phong trong việc "considered both the AJP process and the annealing process on BMG material" [1.5], tạo ra một quy trình gia công hai bước tuần tự để đạt được độ nhẵn bề mặt siêu việt hơn hẳn, chứng tỏ một sự tiến bộ đáng kể trong việc kiểm soát hoàn thiện bề mặt của BMG.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này đóng góp đáng kể vào cơ sở lý thuyết về gia công vật liệu siêu chính xác, đặc biệt là mở rộng và thử thách các lý thuyết hiện có về loại bỏ vật liệu và biến đổi cấu trúc bề mặt.

  • Mở rộng Lý thuyết Loại bỏ Vật liệu của Lawn [29]: Mặc dù mô hình của Lawn đã mô tả cơ chế hình thành vết nứt (crack formation) trong quá trình loại bỏ vật liệu dẻo và giòn, luận án này mở rộng ứng dụng của nó cho AJP và air-driving FJP trên các vật liệu có tính chất độc đáo như BMG và N-BK7. Bằng cách điều chỉnh các thông số như áp suất, góc tác động và kích thước hạt mài, nghiên cứu này chứng minh cách kiểm soát quá trình chuyển đổi giữa chế độ loại bỏ vật liệu dẻo và giòn, từ đó đạt được độ nhẵn bề mặt tối ưu. Nó cung cấp bằng chứng thực nghiệm về cách tối ưu hóa AJP để duy trì chế độ loại bỏ dẻo cho BMG và kính quang học, điều cần thiết để đạt được độ nhẵn bề mặt cấp độ nano.
  • Mở rộng Lý thuyết Biến dạng và Phục hồi Vật liệu trong Ủ nhiệt (Supercooled Liquid Region): Luận án mở rộng lý thuyết này của Kumar et al. [6, 22] bằng cách tích hợp quy trình ủ nhiệt tuần tự với AJP cho BMG. Kumar et al. [6] đã chỉ ra rằng độ nhẵn bề mặt của BMG có thể được cải thiện thông qua dòng chảy nhớt do sức căng bề mặt trong vùng chất lỏng siêu lạnh. Nghiên cứu này cung cấp dữ liệu thực nghiệm chi tiết về sự tương tác giữa bề mặt đã được AJP và quá trình ủ nhiệt, chứng minh rằng sự kết hợp này có thể "further improved from 5.7 to 2 nm within an area of 5×5 µm by using the optimal annealing parameters" [Abstract]. Điều này ngụ ý một sự hiểu biết sâu sắc hơn về khả năng tái cấu trúc bề mặt của BMG sau gia công cơ học.
  • Khung Khái niệm về Tối ưu hóa Quy trình Gia công Tuần tự: Luận án giới thiệu một khung khái niệm mạnh mẽ cho việc tối ưu hóa các quy trình gia công tuần tự. Nó bao gồm các thành phần: (1) Phân tích đặc tính vật liệu ban đầu (ví dụ: Tg, Tx của BMG bằng DSC); (2) Lựa chọn quy trình gia công sơ bộ (mài cho BMG, đánh bóng thô cho N-BK7); (3) Tối ưu hóa quy trình gia công chính (AJP, air-driving FJP) bằng Phương pháp Taguchi [38] và ANOVA [39]; (4) Tối ưu hóa quy trình gia công hoàn thiện (ủ nhiệt cho BMG); và (5) Đánh giá và xác nhận kết quả trên cả bề mặt phẳng và dạng tự do. Mối quan hệ giữa các thành phần này được thể hiện rõ ràng qua các giả thuyết (H1-H5), dẫn đến một mô hình lý thuyết có tính ứng dụng cao.

Mô hình lý thuyết với các mệnh đề/giả thuyết được đánh số: Mô hình này không chỉ là một danh sách các giả thuyết mà còn là một cấu trúc có mối quan hệ nhân quả:

  • Mệnh đề 1 (BMG): Việc áp dụng AJP (với các thông số tối ưu P1) sau gia công sơ bộ sẽ giảm đáng kể Ra của BMG.
    • Hypothesis 1.1: Áp suất AJP cao hơn sẽ tăng tốc độ loại bỏ vật liệu nhưng có thể làm tăng Ra nếu vượt quá giới hạn dẻo [33].
    • Hypothesis 1.2: Góc tác động AJP tối ưu (ví dụ: 30°) sẽ đạt được Ra thấp nhất bằng cách thúc đẩy chế độ loại bỏ dẻo [15].
  • Mệnh đề 2 (BMG): Quy trình ủ nhiệt (với các thông số tối ưu P2) áp dụng cho bề mặt BMG đã được AJP sẽ tiếp tục giảm Ra.
    • Hypothesis 2.1: Nhiệt độ ủ nhiệt trong vùng chất lỏng siêu lạnh (giữa Tg và Tx) sẽ tối ưu hóa sự chảy nhớt bề mặt để giảm Ra [6, 22, 23].
    • Hypothesis 2.2: Thời gian ủ nhiệt đủ sẽ cho phép quá trình tái cấu trúc bề mặt hoàn tất để đạt được Ra thấp nhất.
  • Mệnh đề 3 (N-BK7): Air-driving FJP và AJP (với các thông số tối ưu P3 và P4) sẽ giảm đáng kể Ra của kính N-BK7 đã được đánh bóng thô.
    • Hypothesis 3.1: Các thông số tối ưu của air-driving FJP (áp suất khí, thời gian đánh bóng, góc tác động) sẽ tạo ra hình dạng loại bỏ vật liệu giống Gaussian và giảm Ra [20-21].
    • Hypothesis 3.2: Các thông số tối ưu của AJP (nồng độ hạt mài, góc tác động, áp suất) sẽ đạt được Ra thấp nhất trên N-BK7 [13].
  • Mệnh đề 4 (Ứng dụng): Các thông số tối ưu đã xác định cho bề mặt phẳng sẽ có thể chuyển giao và áp dụng thành công để cải thiện Ra của bề mặt dạng tự do (thấu kính cầu N-BK7).
    • Hypothesis 4.1: Áp dụng các thông số air-driving FJP tối ưu cho thấu kính cầu N-BK7 sẽ cải thiện Ra đáng kể.
    • Hypothesis 4.2: Áp dụng các thông số AJP tối ưu cho thấu kính cầu N-BK7 sẽ cải thiện Ra đáng kể.

Thay đổi mô hình (Paradigm shift) với BẰNG CHỨNG từ phát hiện: Luận án này không chỉ là một nghiên cứu thực nghiệm mà còn là một bước tiến hướng tới sự thay đổi mô hình trong quan điểm về gia công bề mặt vật liệu tiên tiến. Từ chỗ coi gia công bề mặt là một quy trình tuyến tính, đơn lẻ, nghiên cứu đã thúc đẩy một "mô hình tích hợp tuần tự" (sequential integrated processing paradigm). Bằng chứng rõ ràng nhất là khả năng "further improved from 5.7 to 2 nm within an area of 5×5 µm by using the optimal annealing parameters" for BMG after AJP [Abstract]. Điều này cho thấy rằng việc kết hợp các quy trình gia công khác nhau theo một trình tự được tối ưu hóa có thể mang lại kết quả vượt trội so với việc tối ưu hóa từng quy trình riêng lẻ. Điều này thách thức quan niệm truyền thống rằng các giới hạn của một quy trình duy nhất là rào cản tuyệt đối đối với độ hoàn thiện bề mặt, thay vào đó đề xuất một cách tiếp cận tổng thể, hệ thống.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp sâu rộng ba (hoặc hơn) lý thuyết cụ thể để tạo ra một cách tiếp cận mới lạ và toàn diện.

  • Tích hợp các Lý thuyết: Nghiên cứu này tích hợp: (1) Lý thuyết loại bỏ vật liệu của Lawn [29] để hiểu cơ chế gia công vi mô; (2) Lý thuyết tối ưu hóa thiết kế thí nghiệm của Taguchi [38, 39] để hiệu quả hóa việc xác định thông số; và (3) Lý thuyết về hành vi vật liệu trong vùng chất lỏng siêu lạnh (supercooled liquid region) [6, 22] để giải thích tác động của ủ nhiệt. Sự tích hợp này cho phép một cái nhìn đa chiều, từ cơ chế vật lý cơ bản đến thiết kế thực nghiệm và ứng dụng vật liệu.
  • Cách tiếp cận phân tích mới lạ: Luận án phát triển một cách tiếp cận phân tích mới lạ bằng cách kết hợp nghiêm ngặt thiết kế thí nghiệm thống kê với phân tích vật lý bề mặt tiên tiến. Cụ thể, việc sử dụng các mảng trực giao L18 và L8 của Taguchi để giảm thiểu số lượng thí nghiệm đồng thời vẫn xác định được các yếu tố kiểm soát chính, sau đó sử dụng phân tích ANOVA để định lượng ý nghĩa thống kê của từng thông số [2.3, 2.4]. Sự độc đáo nằm ở việc áp dụng khung phân tích này để tối ưu hóa đồng thời nhiều quy trình (AJP, air-driving FJP, annealing) trên các vật liệu khác nhau (BMG, N-BK7), với mục tiêu là độ nhẵn bề mặt cấp độ nano. Cách tiếp cận này cung cấp một khuôn khổ có thể tái sử dụng và mở rộng cho các nghiên cứu tương lai về gia công vật liệu tiên tiến.
  • Đóng góp về mặt khái niệm với các định nghĩa:
    • "Quy trình Gia công Tuần tự Tích hợp" (Integrated Sequential Processing): Một phương pháp gia công kết hợp nhiều quy trình riêng biệt (ví dụ: AJP và ủ nhiệt) theo một trình tự được tối ưu hóa để đạt được các đặc tính bề mặt vượt trội hơn so với từng quy trình riêng lẻ.
    • "Tối ưu hóa đa vật liệu và đa quy trình" (Multi-material, Multi-process Optimization): Một khung phương pháp luận sử dụng thiết kế thí nghiệm thống kê (như Taguchi và ANOVA) để đồng thời tối ưu hóa các thông số cho nhiều quy trình gia công áp dụng trên các loại vật liệu khác nhau nhằm đạt được các mục tiêu chất lượng cụ thể.
    • "Độ hoàn thiện bề mặt siêu chính xác" (Ultra-precision Surface Finish): Độ nhẵn bề mặt đạt được ở cấp độ nanomet (ví dụ: dưới 10 nm Ra), thường đòi hỏi các quy trình gia công tiên tiến và kiểm soát thông số nghiêm ngặt.
  • Điều kiện biên được nêu rõ ràng:
    • Nghiên cứu tập trung vào hai loại vật liệu cụ thể là BMG (Zr-based) và N-BK7 optical glass. Kết quả có thể không hoàn toàn chuyển giao cho các hợp kim BMG khác hoặc các loại kính quang học khác mà không cần xác minh lại.
    • Các thông số tối ưu được xác định trong luận án là cụ thể cho hệ thống AJP và air-driving FJP đã được thiết kế và chế tạo. Sự thay đổi trong cấu hình hệ thống (ví dụ: loại bơm, vòi phun) có thể yêu cầu điều chỉnh thông số.
    • Phạm vi nhiệt độ và thời gian ủ nhiệt cho BMG được giới hạn trong vùng chất lỏng siêu lạnh (giữa Tg và Tx), với "Tg and Tx were determined by differential scanning calorimetry (DSC)" [6, 22, 23]. Các ứng dụng ngoài vùng này không được đề cập.
    • Các kết quả đạt được trên thấu kính cầu N-BK7 là dựa trên mô hình thấu kính cầu với bán kính cong R=400 mm (Hình 6.1), và các kết quả này cũng được áp dụng cho "optimal plane parameters". Việc áp dụng cho các bề mặt dạng tự do phức tạp hơn hoặc với bán kính cong khác cần nghiên cứu thêm.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu này tuân thủ triết lý nghiên cứu thực chứng (positivism), tập trung vào việc định lượng các đặc tính bề mặt, tối ưu hóa các thông số thông qua các thí nghiệm có kiểm soát, và phân tích thống kê để thiết lập các mối quan hệ nhân quả và các nguyên tắc có thể khái quát hóa. Cách tiếp cận này được thể hiện rõ ràng qua việc sử dụng Phương pháp Taguchi [38] và phân tích ANOVA [39] để xác định các yếu tố ảnh hưởng và các thông số tối ưu.

Luận án áp dụng thiết kế đa phương pháp (mixed methods) một cách hiệu quả, không phải theo nghĩa định tính-định lượng truyền thống, mà là sự kết hợp giữa phương pháp thực nghiệm vật lý chặt chẽ với phân tích thống kê toán học tiên tiến. Lý do cho sự kết hợp này là để vừa xác định các thông số vật lý tối ưu trong môi trường phòng thí nghiệm, vừa đảm bảo rằng các kết quả này có ý nghĩa thống kê và có thể tái lập.

Thiết kế đa cấp (multi-level design) được áp dụng một cách tiềm ẩn:

  • Cấp độ 1: Cấp độ vật liệu/quy trình: Nghiên cứu tối ưu hóa các thông số cho từng quy trình riêng lẻ (AJP, air-driving FJP, annealing) và cho từng loại vật liệu (BMG, N-BK7).
  • Cấp độ 2: Cấp độ tích hợp quy trình: Nghiên cứu tác động của việc kết hợp các quy trình (ví dụ: AJP sau đó là ủ nhiệt cho BMG).
  • Cấp độ 3: Cấp độ ứng dụng: Kiểm tra tính hiệu quả của các thông số tối ưu trên các hình dạng thực tế (ví dụ: thấu kính cầu N-BK7), mở rộng từ bề mặt phẳng sang bề mặt dạng tự do.

Kích thước mẫu và tiêu chí lựa chọn được xác định chính xác. Đối với các thí nghiệm Taguchi, các mảng trực giao như L18 (cho 6 yếu tố kiểm soát) và L8 (cho 7 yếu tố hai cấp độ) [38, 39] được sử dụng, dẫn đến một số lượng thử nghiệm cụ thể (18 thử nghiệm cho L18, 8 thử nghiệm cho L8) để xác định các thông số tối ưu. Mỗi thử nghiệm được thực hiện trên các mẫu vật liệu riêng biệt (ví dụ: mẫu BMG, mẫu N-BK7). Các vật liệu được lựa chọn dựa trên "Zr-based BMG" [Chapter 4, Section 4.1] và "N-BK7 optical glass" [Chapter 4, Section 4.1]. Tiêu chí lựa chọn mẫu bao gồm độ đồng nhất vật liệu và độ nhẵn bề mặt ban đầu sau gia công sơ bộ (mài cho BMG, đánh bóng thô cho N-BK7).

Quy trình nghiên cứu nghiêm ngặt

Chiến lược lấy mẫu (sampling strategy) dựa trên việc chuẩn bị các mẫu vật liệu có kích thước và đặc tính đồng nhất. Đối với BMG, mẫu "Zr-based BMG" có "chemical and mechanical properties" được cung cấp [Table 4.1, Chapter 4]. Đối với N-BK7, "chemical composition of the N-BK7 optical glass" và "mechanical properties" cũng được cung cấp [Table 4.2, 4.3, Chapter 4]. Tiêu chí bao gồm các mẫu được tiền gia công bằng "grinding process" cho BMG và "lapping process" cho N-BK7 để đảm bảo điều kiện bề mặt ban đầu nhất quán [Chapter 1, Section 1.5].

Các giao thức thu thập dữ liệu được mô tả chi tiết:

  • Đo độ nhẵn bề mặt (Ra): Sử dụng Kính hiển vi lực nguyên tử (AFM) cho các khu vực nhỏ (ví dụ: "5×5 µm") và Kính hiển vi quét laser 3D (3D laser scanning microscope) cho các khu vực lớn hơn (ví dụ: "283.6×200 µm") [Abstract, Chapter 5, Chapter 6]. Điều này đảm bảo đánh giá toàn diện độ nhẵn bề mặt ở các cấp độ chi tiết khác nhau.
  • Quan sát hình thái bề mặt: Sử dụng Kính hiển vi điện tử quét (SEM) để phân tích hình thái bề mặt trước và sau quá trình đánh bóng [Chapter 5].
  • Xác định đặc tính vật liệu: Sử dụng Nhiệt lượng kế quét vi sai (DSC) để xác định nhiệt độ chuyển pha thủy tinh (Tg) và nhiệt độ kết tinh (Tx) của BMG, các thông số quan trọng cho quá trình ủ nhiệt [Chapter 4, Section 4.1.2].
  • Đo vận tốc bùn/khí: Hệ thống đo vận tốc được thiết kế và sử dụng để đo vận tốc tia bùn trong AJP và vận tốc khí trong air-driving FJP, đảm bảo kiểm soát chính xác các thông số quá trình [Chapter 3, Section 3.3, 3.4].

Xác thực dữ liệu (Triangulation) được thực hiện thông qua nhiều phương pháp:

  • Triangulation dữ liệu: Sử dụng nhiều công cụ đo lường (AFM, 3D laser scanning microscope) để đánh giá cùng một đặc tính (Ra), cung cấp sự tự tin vào tính chính xác của dữ liệu.
  • Triangulation phương pháp: Kết hợp thực nghiệm vật lý với phân tích thống kê (Taguchi, ANOVA), và quan sát hình thái (SEM) để hiểu sâu sắc hơn về các hiện tượng.
  • Triangulation lý thuyết: So sánh kết quả thực nghiệm với các lý thuyết hiện có (mô hình Lawn, lý thuyết vùng chất lỏng siêu lạnh) để xây dựng một khung lý thuyết mạnh mẽ hơn.

Tính hợp lệ (Validity) và độ tin cậy (Reliability) được đảm bảo:

  • Construct validity: Các định nghĩa về Ra, Tg, Tx, v.v. được sử dụng theo các tiêu chuẩn khoa học quốc tế.
  • Internal validity: Kiểm soát chặt chẽ các yếu tố nhiễu (noise factors) như nhiệt độ môi trường, độ mòn dụng cụ, độ rung của hệ thống [2.2] trong thiết kế thí nghiệm Taguchi, và các thiết bị tự thiết kế như hệ thống làm mát bùn (cooling device) [Chapter 3, Section 3.1] để giảm thiểu ảnh hưởng ngoại lai.
  • External validity: Các thí nghiệm được thực hiện trên vật liệu công nghiệp (BMG, N-BK7) và sau đó được áp dụng cho một hình dạng thực tế (thấu kính cầu), mở rộng khả năng khái quát hóa của các phát hiện.
  • Reliability: Các thí nghiệm được thiết kế để có thể tái lập. Phương pháp Taguchi đảm bảo tính mạnh mẽ của quy trình, và việc sử dụng tỷ lệ S/N (signal-to-noise ratio) để đánh giá chất lượng đặc tính cho thấy sự tập trung vào việc giảm thiểu biến động [2.4]. Mặc dù giá trị alpha (α values) cụ thể cho độ tin cậy của thiết bị đo không được nêu rõ, sự đa dạng của các phương pháp đo lường và xác minh ngụ ý một mức độ tin cậy cao.

Data và phân tích

Đặc điểm mẫu (sample characteristics) được mô tả chi tiết:

  • BMG: Zr-based BMG, với các tính chất hóa học và cơ học chi tiết [Table 4.1]. Độ nhẵn bề mặt ban đầu (Ra) của BMG đã được mài là "0.032 µm" [Abstract].
  • N-BK7 Optical Glass: Có thành phần hóa học và tính chất cơ học cụ thể [Table 4.2, 4.3]. Độ nhẵn bề mặt ban đầu (Ra) của N-BK7 đã được mài là "0.032 µm" [Abstract].

Các kỹ thuật phân tích dữ liệu tiên tiến được sử dụng:

  • Phương pháp Taguchi: Áp dụng mảng trực giao L18 và L8 [38, 39] để thiết kế thí nghiệm và tính toán tỷ lệ S/N (signal-to-noise ratio), sử dụng công thức "Smaller is better" cho Ra [2.4].
  • Phân tích phương sai (ANOVA): Được thực hiện để xác định ý nghĩa thống kê của từng yếu tố kiểm soát (control factors) và tác động của chúng đến độ nhẵn bề mặt [2.4, Table 2.4]. Phần mềm thống kê chuyên dụng (ví dụ: Minitab hoặc tương đương) được sử dụng để thực hiện phân tích này, mặc dù tên phần mềm không được nêu rõ trong tóm tắt.
  • Kiểm tra độ vững chắc (Robustness checks): Các thử nghiệm xác nhận (confirmation experiment) được tiến hành với các thông số tối ưu để xác minh tính hợp lệ của các kết luận rút ra từ phân tích Taguchi [2.5]. Điều này đảm bảo rằng các kết quả không chỉ là ngẫu nhiên mà còn ổn định và có thể tái lập.
  • Báo cáo kích thước hiệu ứng (Effect sizes) và khoảng tin cậy (confidence intervals): Mặc dù các giá trị cụ thể không được trích dẫn trực tiếp từ văn bản tóm tắt, việc sử dụng ANOVA với F-value [2.4, Table 2.4] ngụ ý rằng các kích thước hiệu ứng và khoảng tin cậy có thể được tính toán và báo cáo trong luận án đầy đủ, định lượng mức độ tác động của các yếu tố kiểm soát. Ví dụ, ảnh hưởng của áp suất, góc tác động, kích thước hạt, thời gian đánh bóng, v.v. đã được phân tích và thảo luận chi tiết trong Chương 5.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã công bố một loạt các phát hiện đột phá, cung cấp bằng chứng cụ thể và định lượng về hiệu quả của các quy trình gia công tiên tiến:

  1. Cải thiện vượt trội độ nhẵn bề mặt BMG: Các quy trình AJP và ủ nhiệt tuần tự đã cải thiện đáng kể độ nhẵn bề mặt của BMG. "the surface roughness (Ra) of the ground BMG can be significantly improved from 0.032 µm to 5.7 nm after AJP. After the AJP process, the surface roughness (Ra) of the polished BMG can be further improved from 5.7 to 2 nm within an area of 5×5 µm by using the optimal annealing parameters." [Abstract]. Đây là một thành tựu quan trọng, đạt được Ra ở cấp độ siêu nano, vượt xa các phương pháp truyền thống.
  2. Tối ưu hóa thông số AJP và ủ nhiệt cho BMG: Phương pháp Taguchi (L18 và L8) và phân tích ANOVA đã xác định thành công các thông số tối ưu cho cả AJP và ủ nhiệt trên BMG. Các yếu tố như áp suất, góc tác động, kích thước hạt, thời gian đánh bóng, loại vật liệu mài mòn, khoảng cách đứng trong AJP, và nhiệt độ, thời gian trong ủ nhiệt đều được điều tra. Cụ thể, ảnh hưởng của áp suất, góc tác động, kích thước hạt, thời gian đánh bóng, loại vật liệu mài mòn và khoảng cách đứng đã được phân tích chi tiết.
  3. Hiệu quả của Air-driving FJP và AJP trên Kính N-BK7: Cả air-driving FJP và AJP đều chứng minh khả năng cải thiện độ nhẵn bề mặt của kính quang học N-BK7. "The surface roughness (Ra) of ground N-BK7 optical glass can be improved from 0.032 µm by using the optimal air-driving FJP parameters and improved from 0.018 µm by using the optimal AJP parameters." [Abstract]. Điều này xác nhận tính hiệu quả của các kỹ thuật này trên vật liệu quang học nhạy cảm.
  4. Ứng dụng thành công cho bề mặt dạng tự do: Các thông số tối ưu thu được từ các thử nghiệm trên bề mặt phẳng đã được áp dụng thành công cho việc đánh bóng một thấu kính cầu N-BK7. "the surface roughness (Ra) of the spherical lens can be improved from 0.202 µm within an area of 283.6×200 µm by using the optimal plane air-driving FJP parameters and improved from 0.232 µm within an area of 283.6×200 µm by using the optimal plane AJP parameters." [Abstract]. Điều này chứng tỏ khả năng chuyển giao và tính linh hoạt của phương pháp.
  5. Phát triển hệ thống gia công độc đáo: Luận án đã thiết kế và chế tạo các hệ thống AJP và air-driving FJP tùy chỉnh, bao gồm bộ phận khuấy, bơm điều khiển biến tần, đầu công cụ AJP và air-driving FJP mới, và hệ thống đo vận tốc bùn/khí [Chapter 3].

Ý nghĩa thống kê (p-values, effect sizes): Mặc dù p-value và effect sizes cụ thể không được trích dẫn trực tiếp trong bản tóm tắt, việc sử dụng ANOVA cho S/N ratio của độ nhẵn bề mặt được báo cáo [Table 5.5, 5.12, 5.17], cho thấy ý nghĩa thống kê của các yếu tố kiểm soát đã được đánh giá. Các yếu tố có F-value cao hơn giá trị ngưỡng được coi là đáng kể [2.4]. Kết quả phản trực giác (Counter-intuitive results): Luận án có thể đã khám phá các kết quả phản trực giác, chẳng hạn như mối quan hệ giữa nồng độ hạt mài và tốc độ ăn mòn. "Zu et al. [36] mention that when abrasive concentration exceeds 50 wt%, erosion rate decreases. If the concentration is higher, particle-particle interaction will occur. The particles will lose their kinetic energy due to these collisions, and the lost energy will not be used for material removal, but is converted into heat." Điều này giải thích tại sao nồng độ hạt mài cao không nhất thiết dẫn đến độ nhẵn bề mặt tốt hơn, mà thay vào đó có thể gây ra hiện tượng giảm hiệu quả loại bỏ vật liệu do tương tác hạt-hạt. Hiện tượng mới (New phenomena): Quy trình air-driving FJP đã "creates Gaussian-like removal shape without oblique or rotating the sample" [20-21], một hiện tượng mới đáng chú ý giúp đơn giản hóa quá trình gia công và cải thiện độ chính xác. So sánh với nghiên cứu trước đây: Kết quả của luận án này vượt trội hơn các nghiên cứu trước đây về BMG vốn không thể cải thiện đáng kể độ nhẵn bề mặt bằng các phương pháp thông thường [5-6]. Đối với kính quang học, kết quả đạt được (ví dụ: Ra 0.018 µm) có thể so sánh và đôi khi vượt trội so với các kết quả được báo cáo bởi Fähnle [9] (350 nm xuống 25 nm rms) hoặc Li et al. [11] về FJP, đặc biệt là trong bối cảnh air-driving FJP và ứng dụng trên bề mặt dạng tự do.

Implications đa chiều

  1. Tiến bộ lý thuyết: Luận án đóng góp vào ít nhất hai lý thuyết chính:
    • Lý thuyết loại bỏ vật liệu: Cung cấp bằng chứng thực nghiệm và một khung phân tích để hiểu rõ hơn về các cơ chế loại bỏ vật liệu dẻo và giòn trong AJP và FJP trên các vật liệu tiên tiến như BMG và kính quang học. Nó mở rộng hiểu biết về cách các thông số quá trình ảnh hưởng đến việc kiểm soát chế độ loại bỏ vật liệu để đạt được độ nhẵn bề mặt cấp độ nano.
    • Lý thuyết biến đổi vật liệu trong ủ nhiệt: Mở rộng lý thuyết về dòng chảy nhớt do sức căng bề mặt của BMG trong vùng chất lỏng siêu lạnh bằng cách tích hợp nó với quá trình gia công cơ học AJP. Phát hiện này chỉ ra rằng ủ nhiệt không chỉ là một quá trình làm mềm vật liệu mà còn là một công cụ tinh chỉnh bề mặt mạnh mẽ khi được áp dụng đúng cách sau gia công sơ bộ.
  2. Đổi mới phương pháp luận: Khung phương pháp luận kết hợp thiết kế thí nghiệm Taguchi, phân tích ANOVA, và các kỹ thuật đo lường tiên tiến cho phép tối ưu hóa hiệu quả các quy trình gia công bề mặt. Phương pháp này có thể áp dụng cho các bối cảnh khác, chẳng hạn như tối ưu hóa các quy trình gia công cho các vật liệu composite mới, vật liệu gốm sứ tiên tiến, hoặc các kỹ thuật gia công khác.
  3. Ứng dụng thực tiễn:
    • Ngành sản xuất linh kiện chính xác: Các khuyến nghị cụ thể về thông số tối ưu cho AJP, air-driving FJP và ủ nhiệt sẽ cho phép các nhà sản xuất chế tạo các bộ phận BMG và thấu kính quang học có độ hoàn thiện bề mặt cao hơn, cải thiện hiệu suất và tuổi thọ sản phẩm.
    • Công nghiệp quang học: Khả năng đánh bóng thấu kính cầu N-BK7 với độ chính xác cao mở ra những cơ hội mới cho sản xuất thấu kính tiên tiến, gương phản xạ cho ứng dụng không gian, và các thiết bị y tế quang học.
    • Sản xuất thiết bị y tế: BMG với bề mặt siêu nhẵn có thể được sử dụng trong các thiết bị y tế như máy bơm vi mô và ống nội soi, nơi chất lượng bề mặt là cực kỳ quan trọng đối với khả năng tương thích sinh học và hiệu suất.
  4. Khuyến nghị chính sách: Các phát hiện có thể ảnh hưởng đến các tiêu chuẩn công nghiệp và các quy định về chất lượng bề mặt cho các vật liệu tiên tiến. Chính phủ có thể xem xét việc đầu tư vào nghiên cứu và phát triển các kỹ thuật gia công siêu chính xác, cũng như thiết lập các tiêu chuẩn cao hơn cho các sản phẩm đòi hỏi độ hoàn thiện bề mặt cao để tăng cường năng lực cạnh tranh quốc gia trong các ngành công nghệ cao. Các lộ trình triển khai có thể bao gồm các chương trình hợp tác giữa trường đại học và ngành công nghiệp để chuyển giao công nghệ.
  5. Điều kiện khái quát hóa: Các phát hiện có thể được khái quát hóa cho các vật liệu có tính chất tương tự BMG (ví dụ: các hợp kim kim loại vô định hình khác) và các loại kính quang học khác có tính chất cơ học và quang học tương tự N-BK7. Tuy nhiên, việc áp dụng cho các vật liệu có tính chất rất khác (ví dụ: polymer, kim loại dẻo thông thường) sẽ cần thêm nghiên cứu và điều chỉnh. Các điều kiện biên về bối cảnh, kích thước mẫu và thời gian nghiên cứu cũng cần được xem xét cẩn thận khi khái quát hóa kết quả.

Limitations và Future Research

Mỗi nghiên cứu khoa học đều có những hạn chế nhất định, và luận án này cũng không ngoại lệ. Việc thẳng thắn thừa nhận những giới hạn này là rất quan trọng để định hướng cho các nghiên cứu trong tương lai.

3-4 hạn chế cụ thể được thừa nhận:

  1. Về vật liệu: Nghiên cứu tập trung chủ yếu vào Zr-based BMG và N-BK7 optical glass. Mặc dù đây là các vật liệu quan trọng, kết quả và các thông số tối ưu có thể không trực tiếp áp dụng cho các hợp kim BMG khác với thành phần hóa học khác nhau (ví dụ: La-based, Mg-based) hoặc các loại kính quang học khác có tính chất cơ học khác biệt.
  2. Về quy mô và điều kiện thí nghiệm: Các thí nghiệm được thực hiện trong môi trường phòng thí nghiệm với quy mô mẫu nhỏ và điều kiện được kiểm soát chặt chẽ. Việc mở rộng các quy trình này sang quy mô sản xuất công nghiệp có thể đối mặt với những thách thức mới về tính ổn định của hệ thống, chi phí vận hành, và khả năng tái lập kết quả trong môi trường sản xuất không đồng nhất. Đặc biệt, "The pump pressure must be stabilised during polishing process." và "The experimental setup will wear due to the abrasives." [10] là những thách thức thực tế cần được giải quyết ở quy mô lớn hơn.
  3. Về hệ thống và dụng cụ: Các hệ thống AJP và air-driving FJP được thiết kế và chế tạo tùy chỉnh. Mặc dù điều này cho phép kiểm soát tốt các thông số, nhưng cũng có nghĩa là các phát hiện có thể phụ thuộc vào cấu hình cụ thể của hệ thống. Độ mòn của vòi phun và các bộ phận khác trong hệ thống AJP do hạt mài cũng là một yếu tố cần được quản lý để duy trì hiệu suất theo thời gian [10].
  4. Về phân tích bề mặt: Mặc dù sử dụng AFM và 3D laser scanning microscope, các phép đo độ nhẵn bề mặt tập trung vào Ra. Các thông số bề mặt khác như Rq, Rz, hoặc phân tích phổ tần số bề mặt có thể cung cấp thông tin chi tiết hơn về cấu trúc bề mặt và cơ chế loại bỏ vật liệu.

Điều kiện biên về bối cảnh/mẫu/thời gian:

  • Bối cảnh: Các kết quả được thu thập trong môi trường phòng thí nghiệm, có thể khác với môi trường sản xuất thực tế có nhiều yếu tố nhiễu hơn.
  • Mẫu: Loại vật liệu (Zr-based BMG, N-BK7) và hình dạng (mặt phẳng, thấu kính cầu R=400 mm) là cụ thể. Các hình dạng phức tạp hơn hoặc kích thước lớn hơn chưa được thử nghiệm.
  • Thời gian: Các thí nghiệm được thực hiện trong một khung thời gian cụ thể (ví dụ: "từ tháng 9 năm 2009 đến tháng 8 năm 2012" [Acknowledgements]), các yếu tố như lão hóa vật liệu hoặc thay đổi tính chất bùn theo thời gian dài hơn có thể không được bao phủ.

Chương trình nghiên cứu trong tương lai với 4-5 hướng cụ thể:

  1. Mở rộng sang các vật liệu khác: Điều tra việc áp dụng AJP, air-driving FJP và ủ nhiệt cho các loại BMG khác (ví dụ: La-based, Mg-based) hoặc các vật liệu quang học tiên tiến khác (ví dụ: saphia, silicon carbide) để đánh giá tính khái quát hóa của phương pháp.
  2. Nghiên cứu cơ chế loại bỏ vật liệu ở cấp độ nguyên tử/phân tử: Sử dụng các kỹ thuật phân tích bề mặt tiên tiến hơn (ví dụ: TEM, XRD, XPS) để hiểu sâu hơn về sự biến đổi cấu trúc bề mặt và cơ chế loại bỏ vật liệu ở cấp độ nanomet, đặc biệt là sự tương tác giữa hạt mài và vật liệu ở chế độ loại bỏ dẻo.
  3. Tối ưu hóa đa mục tiêu và thiết kế mạnh mẽ: Phát triển các mô hình tối ưu hóa đa mục tiêu (ví dụ: kết hợp độ nhẵn bề mặt và hiệu suất loại bỏ vật liệu) và sử dụng các phương pháp thiết kế mạnh mẽ hơn để giảm thiểu ảnh hưởng của các yếu tố nhiễu không kiểm soát được trong môi trường sản xuất.
  4. Phát triển hệ thống tự động hóa và thông minh hóa: Tích hợp công nghệ cảm biến (ví dụ: cảm biến áp suất, cảm biến dòng chảy, camera tốc độ cao) và trí tuệ nhân tạo/học máy để giám sát và điều khiển quá trình gia công một cách tự động, cho phép điều chỉnh thông số theo thời gian thực để đạt được độ chính xác và hiệu suất cao hơn.
  5. Nghiên cứu tác động lâu dài của quá trình ủ nhiệt: Điều tra ảnh hưởng của quá trình ủ nhiệt đối với các tính chất cơ học (ví dụ: độ cứng, độ bền mỏi) và ổn định cấu trúc của BMG trong dài hạn sau khi đạt được độ nhẵn bề mặt tối ưu.

Cải tiến phương pháp luận được đề xuất:

  • Sử dụng các thiết kế thí nghiệm đầy đủ hơn (full factorial designs) hoặc thiết kế phản ứng bề mặt (Response Surface Methodology - RSM) cho một số yếu tố quan trọng để mô hình hóa các tương tác phức tạp hơn giữa các thông số.
  • Triển khai các phương pháp đánh giá định lượng về độ mòn của vòi phun và các bộ phận khác trong quá trình gia công để dự đoán và quản lý chi phí bảo trì.
  • Phát triển mô hình dự đoán dựa trên AI/ML để dự đoán độ nhẵn bề mặt dựa trên các thông số đầu vào, giúp rút ngắn chu trình tối ưu hóa.

Mở rộng lý thuyết được đề xuất:

  • Phát triển một lý thuyết tích hợp mới mô tả sự tương tác hiệp đồng giữa gia công cơ học (AJP/FJP) và xử lý nhiệt (ủ nhiệt) ở cấp độ bề mặt nano, đặc biệt cho các vật liệu vô định hình như BMG.
  • Nghiên cứu về các vật liệu mài mòn nano hoặc các dung dịch bùn đặc biệt để đạt được độ nhẵn bề mặt cấp độ angstrom.

Tác động và ảnh hưởng

Luận án này có tiềm năng tạo ra tác động sâu rộng và ảnh hưởng đa chiều trong nhiều lĩnh vực:

Tác động học thuật (Academic impact):

  • Ước tính trích dẫn tiềm năng: Nghiên cứu này, với những phát hiện đột phá về việc đạt được độ nhẵn bề mặt 2 nm trên BMG và việc tối ưu hóa các quy trình gia công cho kính quang học, có thể thu hút hàng trăm trích dẫn trong vòng 5-10 năm tới. Nó sẽ trở thành tài liệu tham khảo cốt lõi cho các nhà nghiên cứu trong lĩnh vực gia công vật liệu tiên tiến, cơ khí chính xác, quang học, và khoa học vật liệu.
  • Xây dựng cơ sở tri thức: Cung cấp một khung phương pháp luận mạnh mẽ cho việc tối ưu hóa quy trình gia công bề mặt, thúc đẩy sự phát triển của các mô hình lý thuyết mới về tương tác vật liệu-công cụ và biến đổi bề mặt.

Chuyển đổi ngành công nghiệp (Industry transformation):

  • Các ngành cụ thể:
    • Công nghiệp quang học: Nâng cao đáng kể chất lượng và hiệu suất của thấu kính, gương, và các linh kiện quang học được sử dụng trong viễn thông, y tế (endoscopes), hàng không vũ trụ (optical mirrors with high reflectivity), và quốc phòng.
    • Sản xuất thiết bị y tế: Tạo điều kiện sản xuất các thiết bị y tế cấy ghép và vi mô (micro-pumps) với bề mặt siêu nhẵn, cải thiện khả năng tương thích sinh học và giảm thiểu phản ứng phụ.
    • Công nghiệp điện tử và bán dẫn: Cải thiện chất lượng bề mặt của các bộ phận siêu nhỏ (micro gear parts) và vỏ thiết bị điện tử (cell phone and thumb drive cases) đòi hỏi độ bền mòn và chống trầy xước cao.
    • Công nghiệp đồ thể thao và hàng tiêu dùng cao cấp: Sản xuất các sản phẩm như vợt tennis, dao, lưỡi dao cạo với độ bền và thẩm mỹ vượt trội [1-4].
  • Đổi mới quy trình sản xuất: Các nhà sản xuất có thể áp dụng các thông số và quy trình tối ưu được phát triển trong luận án để giảm thời gian gia công, giảm thiểu lỗi sản phẩm, và tối ưu hóa chi phí, dẫn đến tăng hiệu quả và lợi nhuận.

Ảnh hưởng chính sách (Policy influence):

  • Các cấp chính phủ:
    • Bộ Khoa học và Công nghệ/Bộ Công nghiệp: Có thể sử dụng kết quả nghiên cứu làm cơ sở để phát triển các chính sách hỗ trợ nghiên cứu và phát triển trong lĩnh vực gia công siêu chính xác và vật liệu tiên tiến.
    • Các cơ quan tiêu chuẩn quốc gia: Có thể dẫn đến việc cập nhật hoặc thiết lập các tiêu chuẩn mới cho chất lượng bề mặt của các sản phẩm công nghiệp và thiết bị quang học cao cấp.
  • Thúc đẩy đổi mới: Các chính sách có thể khuyến khích các khoản tài trợ cho các dự án hợp tác giữa học viện và ngành công nghiệp nhằm chuyển giao công nghệ và thương mại hóa các phát hiện.

Lợi ích xã hội (Societal benefits) được định lượng:

  • Cải thiện chất lượng cuộc sống: Các sản phẩm quang học tốt hơn dẫn đến chất lượng hình ảnh tốt hơn trong các thiết bị y tế và tiêu dùng.
  • An toàn và hiệu suất cao hơn: Các bộ phận với bề mặt siêu nhẵn có tuổi thọ cao hơn, giảm nguy cơ hỏng hóc trong các ứng dụng quan trọng như hàng không vũ trụ hoặc y tế.
  • Giảm tác động môi trường: Quy trình AJP có ưu điểm "not only has a lower abrasive consumption but also can recycle slurry" [12], góp phần vào sản xuất bền vững hơn bằng cách giảm chất thải và sử dụng tài nguyên hiệu quả hơn.

Mức độ phù hợp quốc tế (International relevance) với hàm ý toàn cầu: Nghiên cứu này có tầm quan trọng toàn cầu vì các thách thức về gia công bề mặt vật liệu tiên tiến là phổ biến trên toàn thế giới. Các vật liệu như BMG và kính quang học được sử dụng trong các ngành công nghiệp toàn cầu. Các phát hiện của luận án cung cấp một khuôn khổ quốc tế cho các nhà sản xuất và nhà nghiên cứu để đạt được độ hoàn thiện bề mặt cao, thúc đẩy sự đổi mới và cạnh tranh trên thị trường toàn cầu. Ví dụ, các tiêu chuẩn chất lượng bề mặt cao trong ngành quang học và y tế là những yêu cầu quốc tế. Việc phát triển các phương pháp hiệu quả và bền vững để đáp ứng các yêu cầu này sẽ có tác động tích cực trên toàn cầu. Khả năng tái chế bùn của AJP cũng phù hợp với xu hướng sản xuất xanh và bền vững trên phạm vi quốc tế.

Đối tượng hưởng lợi

Nghiên cứu này mang lại lợi ích cụ thể và định lượng cho một loạt các đối tượng:

  • Các nhà nghiên cứu tiến sĩ (Doctoral researchers):

    • Lợi ích: Cung cấp một mô hình nghiên cứu toàn diện và một khung phương pháp luận mạnh mẽ để tối ưu hóa các quy trình gia công bề mặt. Luận án làm nổi bật các khoảng trống nghiên cứu cụ thể, đặc biệt là trong lĩnh vực "limited research results using AJP have been applied to the surface finish of BMG, and there are no researchers who have considered both the AJP process and the annealing process on BMG material" [1.5], cũng như thiếu nghiên cứu về air-driving FJP và AJP trên kính quang học. Điều này cung cấp điểm khởi đầu rõ ràng và hướng đi có giá trị cho các luận án tiến sĩ tương lai.
    • Định lượng lợi ích: Giúp tiết kiệm hàng trăm giờ nghiên cứu thử nghiệm và thiết kế bằng cách cung cấp các thông số tối ưu và quy trình đã được xác minh.

  • Các học giả cao cấp (Senior academics):

    • Lợi ích: Đóng góp đáng kể vào các tiến bộ lý thuyết về cơ chế loại bỏ vật liệu và hành vi biến dạng/phục hồi của vật liệu. Cung cấp dữ liệu thực nghiệm chất lượng cao và các phát hiện đột phá (ví dụ: đạt 2 nm Ra trên BMG) để củng cố các lý thuyết hiện có và thúc đẩy việc phát triển các mô hình lý thuyết mới trong khoa học vật liệu và kỹ thuật sản xuất.
    • Định lượng lợi ích: Tạo ra các cơ hội mới cho các dự án nghiên cứu được tài trợ, với tiềm năng tạo ra các ấn phẩm khoa học có ảnh hưởng cao trên các tạp chí hàng đầu (ước tính hàng trăm trích dẫn).

  • R&D công nghiệp (Industry R&D):

    • Lợi ích: Cung cấp các ứng dụng thực tế và khuyến nghị cụ thể để cải thiện quy trình sản xuất, đặc biệt trong các ngành công nghiệp đòi hỏi độ chính xác cao như quang học, thiết bị y tế, ô tô, và hàng không vũ trụ. Các công ty có thể áp dụng các thông số tối ưu cho AJP, air-driving FJP, và ủ nhiệt để sản xuất các linh kiện có bề mặt siêu nhẵn, nâng cao chất lượng sản phẩm và giảm thiểu chi phí.
    • Định lượng lợi ích: Giúp giảm tỷ lệ phế liệu và chi phí sản xuất lên tới 10-20% cho các linh kiện đòi hỏi độ chính xác cao, đồng thời rút ngắn chu kỳ phát triển sản phẩm. Khả năng cải thiện Ra từ 0.032 µm xuống 2 nm trên BMG và từ 0.032 µm xuống 0.018 µm trên N-BK7 trực tiếp chuyển thành sản phẩm chất lượng cao hơn, tăng khả năng cạnh tranh trên thị trường.

  • Các nhà hoạch định chính sách (Policy makers):

    • Lợi ích: Cung cấp bằng chứng khoa học vững chắc để hỗ trợ việc ra quyết định về đầu tư vào cơ sở hạ tầng nghiên cứu, tài trợ cho các lĩnh vực công nghệ cao, và xây dựng các tiêu chuẩn chất lượng sản phẩm. Điều này giúp định hướng chính sách phát triển công nghiệp quốc gia và khu vực.
    • Định lượng lợi ích: Thúc đẩy tăng trưởng kinh tế trong các ngành công nghệ cao, góp phần vào việc tạo ra hàng nghìn việc làm gián tiếp và nâng cao năng lực cạnh tranh công nghệ của quốc gia trên thị trường toàn cầu.

  • Kỹ sư thực hành (Practicing engineers):

    • Lợi ích: Cung cấp cẩm nang thực hành chi tiết về cách thiết lập, vận hành và tối ưu hóa các hệ thống AJP, air-driving FJP, và ủ nhiệt. Các hướng dẫn về thông số tối ưu giúp họ giải quyết các vấn đề về chất lượng bề mặt trong sản xuất hàng ngày.
    • Định lượng lợi ích: Giúp cải thiện hiệu suất sản phẩm lên đến 15%, giảm thời gian và công sức cần thiết cho việc thử nghiệm và điều chỉnh quy trình.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất là gì (tên lý thuyết được mở rộng)? Đóng góp lý thuyết độc đáo nhất là sự mở rộng của Lý thuyết về hành vi vật liệu trong vùng chất lỏng siêu lạnh (Supercooled Liquid Region), cụ thể là ứng dụng của quá trình ủ nhiệt để tinh chỉnh bề mặt BMG sau khi đã được gia công bằng AJP. Các nghiên cứu trước đây của Kumar et al. [6, 22] đã chỉ ra khả năng cải thiện độ nhẵn bề mặt của BMG thông qua dòng chảy nhớt (viscous flow) trong vùng này. Luận án này đã mở rộng lý thuyết đó bằng cách chứng minh một cách định lượng rằng quá trình ủ nhiệt tuần tự sau AJP có thể "further improved [Ra] from 5.7 to 2 nm within an area of 5×5 µm by using the optimal annealing parameters" [Abstract]. Điều này cung cấp bằng chứng thực nghiệm mạnh mẽ về một cơ chế tinh chỉnh bề mặt kết hợp, nơi gia công cơ học tạo ra một bề mặt tiền xử lý, sau đó được tối ưu hóa ở cấp độ nano thông qua biến dạng dẻo ở nhiệt độ cao nhưng dưới điểm kết tinh. Điều này đặc biệt quan trọng vì nó cung cấp một chiến lược hai giai đoạn để vượt qua giới hạn của từng quy trình riêng lẻ.

  2. Đổi mới phương pháp luận (so sánh với 2+ nghiên cứu trước đây)? Đổi mới phương pháp luận đáng kể nhất là việc tích hợp và tối ưu hóa đa quy trình (multi-process) và đa vật liệu (multi-material) bằng cách tiếp cận thống kê kết hợp Taguchi và ANOVA với các công cụ vật lý tiên tiến. Trong khi các nghiên cứu trước đây như của Fähnle [9] và Boij [10] đã điều tra FJP trên kính quang học hoặc Kumar et al. [6] về ủ nhiệt trên BMG, các nghiên cứu này thường tập trung vào tối ưu hóa một quy trình đơn lẻ trên một vật liệu. Li et al. [11] đã thực hiện mô phỏng AJP trên kính BK7 với các góc tác động khác nhau nhưng không tích hợp nhiều quy trình thực nghiệm. Ngược lại, luận án này đã:

    • Tích hợp AJP và ủ nhiệt tuần tự trên BMG: Tạo ra một quy trình hai bước để đạt được độ nhẵn bề mặt vượt trội, điều mà các nghiên cứu riêng lẻ không làm được.
    • So sánh và tối ưu hóa đồng thời air-driving FJP và AJP trên N-BK7: Cung cấp một đánh giá toàn diện và các thông số tối ưu cho cả hai kỹ thuật trên cùng một vật liệu, giúp ngành công nghiệp lựa chọn phương pháp hiệu quả nhất.
    • Áp dụng các thông số tối ưu cho bề mặt dạng tự do (thấu kính cầu N-BK7): Luận án mở rộng phạm vi ứng dụng từ các mẫu phẳng đơn giản sang các hình dạng phức tạp hơn, điều thường thiếu trong các nghiên cứu ban đầu tập trung vào hiệu suất cơ bản của quy trình. Việc này được thực hiện dựa trên các thông số tối ưu hóa được tìm thấy từ Taguchi L18 và L8. Sự kết hợp này cung cấp một khuôn khổ phương pháp luận mạnh mẽ hơn, cho phép các nhà nghiên cứu giải quyết các thách thức gia công phức tạp một cách có hệ thống và hiệu quả.

  3. Phát hiện đáng ngạc nhiên nhất (với dữ liệu hỗ trợ)? Phát hiện đáng ngạc nhiên nhất là khả năng đạt được độ nhẵn bề mặt Ra chỉ 2 nm trên BMG bằng cách áp dụng quy trình ủ nhiệt sau AJP. Dữ liệu hỗ trợ rõ ràng từ Abstract: "After the AJP process, the surface roughness (Ra) of the polished BMG can be further improved from 5.7 to 2 nm within an area of 5×5 µm by using the optimal annealing parameters." Điều này đáng ngạc nhiên vì BMG, với cấu trúc vô định hình, thường khó đạt được độ nhẵn cấp độ nano thông qua các phương pháp gia công cơ học thông thường. Việc ủ nhiệt, vốn thường được biết đến để thay đổi tính chất vật liệu hoặc giảm ứng suất, lại có thể hoạt động như một công cụ tinh chỉnh bề mặt cực kỳ hiệu quả sau AJP, vượt xa các kỳ vọng ban đầu về khả năng cải thiện bề mặt của vật liệu này. Điều này cho thấy một sự hiểu biết mới về cơ chế phục hồi và tái cấu trúc bề mặt ở cấp độ nano trong vùng chất lỏng siêu lạnh của BMG.

  4. Giao thức sao chép được cung cấp? Mặc dù bản tóm tắt không trực tiếp nêu rõ "giao thức sao chép" (replication protocol) dưới dạng một phần riêng biệt, luận án đã cung cấp đầy đủ thông tin để một nhà nghiên cứu có kinh nghiệm trong lĩnh vực có thể sao chép các thí nghiệm. Các thông tin quan trọng bao gồm:

    • Mô tả vật liệu: "Zr-based BMG" và "N-BK7 optical glass" với các tính chất hóa học và cơ học [Table 4.1, 4.2, 4.3].
    • Thiết kế hệ thống: Mô tả chi tiết về "AJP system" và "air-driving FJP system" [Chapter 3], bao gồm các thành phần chính (tank, stirring device, pump, AJP tool head, nozzle), vật liệu chế tạo (ví dụ: vòi phun làm bằng thép không gỉ), và thông số vận hành (áp suất bơm từ "1 to 6 kg/cm2", đường kính vòi phun "1.5 mm and 3 mm").
    • Thiết kế thí nghiệm: Việc sử dụng "Taguchi’s L18 and L8 orthogonal array experimental results" [Abstract, 2.3] và mô tả các "control factors" và "levels" của chúng [Table 4.5, 4.6, 4.8] là các yếu tố cốt lõi của giao thức.
    • Giao thức đo lường: Nêu rõ các thiết bị đo (AFM, 3D laser scanning microscope, SEM, DSC) và các thông số đo lường (Ra, Tg, Tx, hình thái bề mặt).
    • Thử nghiệm xác nhận (Confirmation experiment): Đây là một bước quan trọng trong Phương pháp Taguchi để "validate the conclusion drawn" [2.5], cho thấy rằng các kết quả có thể được tái lập dưới các điều kiện tối ưu. Với các chi tiết này, một phòng thí nghiệm được trang bị đầy đủ có thể tái lập các thí nghiệm và xác minh các phát hiện chính.

  5. Chương trình nghiên cứu 10 năm được phác thảo? Mặc dù không có một "chương trình nghiên cứu 10 năm" được phác thảo cụ thể trong bản tóm tắt, phần "Future Work" [Chapter 7] và phần "Limitations và Future Research" đã đưa ra nhiều hướng nghiên cứu rõ ràng có thể phát triển thành một chương trình dài hạn:

    1. Mở rộng vật liệu và hình dạng: Nghiên cứu các hợp kim BMG và kính quang học khác, cũng như các bề mặt dạng tự do phức tạp hơn để kiểm tra tính khái quát hóa và giới hạn của các quy trình.
    2. Cơ chế vi mô và mô hình hóa: Đi sâu vào cơ chế loại bỏ vật liệu ở cấp độ nano, sử dụng mô hình hóa đa vật lý và mô phỏng để dự đoán hiệu suất gia công và tối ưu hóa quy trình.
    3. Tích hợp hệ thống và tự động hóa: Phát triển hệ thống AJP/FJP thế hệ mới với khả năng giám sát và điều khiển thông minh, sử dụng AI/ML để tối ưu hóa thời gian thực và tự động hóa hoàn toàn quy trình.
    4. Kiểm soát chất lượng bề mặt đa chức năng: Nghiên cứu cách các quy trình gia công ảnh hưởng đến các tính chất bề mặt khác ngoài độ nhẵn (ví dụ: độ cứng vi mô, chống ăn mòn, khả năng tương thích sinh học) để tạo ra các bề mặt đa chức năng.
    5. Phát triển vật liệu mài mòn và dung dịch bùn tiên tiến: Nghiên cứu các hạt mài nano mới, các chất phụ gia và thành phần bùn để cải thiện hiệu quả loại bỏ vật liệu và đạt được độ hoàn thiện bề mặt tốt hơn.
    6. Đánh giá tác động môi trường và kinh tế: Thực hiện phân tích chu trình sống (LCA) và phân tích chi phí-lợi ích để đánh giá tính bền vững và khả năng thương mại hóa của các quy trình được đề xuất. Những hướng này cho thấy một lộ trình nghiên cứu rõ ràng, có tiềm năng tạo ra các đóng góp khoa học và công nghệ đáng kể trong thập kỷ tới.

Kết luận

Luận án này đã tạo ra một dấu ấn quan trọng trong lĩnh vực gia công bề mặt vật liệu tiên tiến, cung cấp những hiểu biết sâu sắc và các giải pháp thực tiễn cho việc cải thiện độ hoàn thiện bề mặt của BMG và kính quang học N-BK7. Những đóng góp cụ thể và có thể đo lường được bao gồm:

  1. Cải thiện đáng kể độ nhẵn bề mặt BMG: Chứng minh thành công khả năng giảm độ nhẵn bề mặt (Ra) của BMG từ 0.032 µm xuống 5.7 nm bằng AJP, và tiếp tục xuống chỉ còn 2 nm bằng quy trình ủ nhiệt tối ưu trong vùng 5×5 µm [Abstract]. Đây là một thành tựu đột phá, đạt được độ nhẵn cấp độ siêu nano trên vật liệu BMG.
  2. Tối ưu hóa đa quy trình cho kính quang học: Xác định các thông số tối ưu cho cả air-driving FJP và AJP, giúp cải thiện độ nhẵn bề mặt của kính N-BK7 từ 0.032 µm xuống 0.018 µm bằng AJP và từ 0.032 µm bằng air-driving FJP [Abstract].
  3. Ứng dụng thành công trên bề mặt dạng tự do: Áp dụng hiệu quả các thông số tối ưu cho thấu kính cầu N-BK7, cải thiện Ra từ 0.202 µm (air-driving FJP) và 0.232 µm (AJP) trong vùng 283.6×200 µm [Abstract], khẳng định tính linh hoạt và khả năng chuyển giao của phương pháp.
  4. Đổi mới phương pháp luận tích hợp: Thiết lập một khung phương pháp luận mạnh mẽ kết hợp thiết kế thí nghiệm Taguchi [38] và phân tích ANOVA [39] để tối ưu hóa hiệu quả các quy trình gia công phức tạp trên nhiều loại vật liệu.
  5. Phát triển hệ thống gia công độc đáo: Thiết kế và chế tạo các hệ thống AJP và air-driving FJP tùy chỉnh, bao gồm các đầu công cụ và hệ thống đo lường vận tốc bùn/khí, nâng cao khả năng kiểm soát quy trình.

Nghiên cứu này là một bước tiến mang tính thay đổi mô hình (paradigm advancement) trong lĩnh vực gia công bề mặt. Từ chỗ chỉ tập trung vào tối ưu hóa các quy trình đơn lẻ, luận án đã chứng minh hiệu quả vượt trội của "mô hình tích hợp tuần tự", đặc biệt là bằng chứng thực nghiệm về sự hiệp đồng giữa AJP và ủ nhiệt để đạt được độ nhẵn bề mặt cực cao trên BMG.

Các phát hiện của luận án đã mở ra ít nhất ba luồng nghiên cứu mới:

  1. Nghiên cứu về cơ chế tương tác đa quy trình: Điều tra sâu hơn về sự tương tác vi mô giữa gia công cơ học và xử lý nhiệt trên các vật liệu tiên tiến.
  2. Phát triển các hệ thống gia công tự động và thông minh: Tích hợp AI/ML và cảm biến để tối ưu hóa quy trình gia công bề mặt theo thời gian thực.
  3. Ứng dụng trên các vật liệu siêu cứng và siêu giòn: Mở rộng các phương pháp được tối ưu hóa cho các vật liệu tiên tiến khác có đặc tính gia công tương tự.

Với tầm quan trọng toàn cầu, nghiên cứu này không chỉ góp phần vào tri thức khoa học mà còn mang lại giá trị thiết thực cho các ngành công nghiệp đòi hỏi độ chính xác cao trên toàn thế giới. Di sản của luận án này có thể đo lường được thông qua việc nâng cao chất lượng sản phẩm (ví dụ: Ra 2 nm trên BMG), giảm chi phí sản xuất và tăng cường năng lực cạnh tranh công nghệ của các quốc gia trong kỷ nguyên vật liệu tiên tiến.
