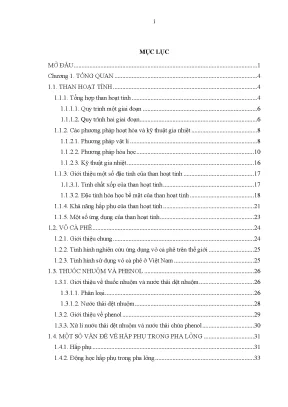

Tổng quan về luận án

Nghiên cứu chuyển hóa phế phụ phẩm sinh khối nông nghiệp thành vật liệu chức năng hiệu năng cao đại diện cho một trong những hướng tiếp cận tiên phong của kinh tế tuần hoàn và công nghệ xử lý môi trường. Tại Việt Nam – quốc gia xuất khẩu cà phê đứng thứ hai thế giới với sản lượng đạt 1,67 triệu tấn (chiếm hơn 720.000 ha diện tích canh tác, trong đó vùng nguyên liệu Arabica Sơn La đạt trên 14.000 ha) – lượng vỏ cà phê thải ra hàng năm chiếm xấp xỉ 18% tổng khối lượng quả tươi. Nguồn sinh khối dồi dào này chứa 58–85% carbohydrate, 24,5% cellulose, 29,7% hemicellulose và 23,7% lignin nhưng hiện phần lớn bị xả thải trực tiếp hoặc đốt thô sơ, gây phát tán khí nhà kính và ô nhiễm sinh học nghiêm trọng.

Khoảng trống nghiên cứu (Research Gap) then chốt nằm ở chỗ: các công trình chuyển hóa sinh khối trước đây chủ yếu dừng lại ở các quy trình hoạt hóa đơn lẻ, thiếu sự kiểm soát cấu trúc mao quản theo định hướng phân tử mục tiêu (pore-size engineering for target adsorbates). Cụ thể, cơ chế định hình tỷ lệ mao quản trung bình (mesopores: 2–50 nm) phục vụ hấp phụ các hợp chất hữu cơ đa vòng cồng kềnh như phẩm nhuộm hoạt tính Reactive Red 195 (RR 195: phân tử lượng 1136,32 g/mol, kích thước $13,5 \text{ \AA} \times 19,5 \text{ \AA}$) và vi mao quản (micropores: < 2 nm) phục vụ giữ lại các phân tử độc tính cao cỡ nhỏ như phenol (94,11 g/mol, kích thước $5,6 \text{ \AA} \times 4,3 \text{ \AA}$) chưa được phân lập và tối ưu hóa hệ thống.

Luận án thiết lập 4 câu hỏi nghiên cứu và giả thuyết tương ứng:

  • Câu hỏi 1: Quy trình hoạt hóa hóa học một giai đoạn với $ZnCl_2$ so với hai giai đoạn có tạo ra sự khác biệt quyết định trong việc phát triển hệ mao quản trung bình hay không? (Giả thuyết $H_1$: Tác nhân $ZnCl_2$ thúc đẩy quá trình dehydrat hóa cắt mạch lignocellulose, hoạt hóa trực tiếp tạo thể tích mao quản trung bình chiếm ưu thế > 55%).
  • Câu hỏi 2: Động học và cơ chế khuếch tán bề mặt của phân tử thuốc nhuộm anionic cồng kềnh RR 195 tuân theo mô hình nào? (Giả thuyết $H_2$: Quá trình hấp phụ RR 195 bị chi phối bởi tương tác tĩnh điện và liên kết hydro, tuân thủ mô hình động học biểu kiến bậc hai BKB2).
  • Câu hỏi 3: Hoạt hóa nhiệt phân hai giai đoạn kết hợp tác nhân $KOH$ tác động như thế nào đến sự hình thành vi mao quản và điện tích điểm không ($pH_{PZC}$)? (Giả thuyết $H_3$: Phản ứng khử cacbon của kim loại kiềm $K$ ở nhiệt độ 700–800°C tạo nên cấu trúc vi mao quản đồng nhất với diện tích bề mặt $S_{BET} > 1500 \text{ m}^2/\text{g}$).
  • Câu hỏi 4: Cân bằng hấp phụ phenol trên than hoạt tính giàu vi mao quản tuân theo cơ chế đơn lớp Langmuir hay mô hình đa thông số không đồng nhất? (Giả thuyết $H_4$: Quá trình hấp phụ phenol chịu sự kiểm soát của lấp đầy vi mao quản và tương tác $\pi-\pi$, tương thích tối ưu với các mô hình 3 tham số Sips và Tóth).

Khung lý thuyết của nghiên cứu tích hợp thuyết hấp phụ đơn lớp Langmuir (1918), thuyết hấp phụ đa lớp Brunauer–Emmett–Teller (BET, 1938), mô hình phân bố mao quản Barrett–Joyner–Halenda (BJH, 1951), thuyết phiếm hàm mật độ (DFT), cùng các mô hình động học biểu kiến bậc một Lagergren (1898) và biểu kiến bậc hai Ho & McKay (1999).

Đóng góp đột phá của luận án được lượng hóa qua việc làm chủ công nghệ điều khiển kích thước mao quản: mẫu than $ACZ3\text{-}600\text{-}2$ ($ZnCl_2:VCF = 3:1$, 600°C, 2 giờ) đạt dung lượng hấp phụ vượt bậc với chất màu RR 195; trong khi mẫu $ACK3\text{-}750\text{-}60$ ($KOH:VCF\text{-}TH = 3:1$, 750°C, 60 phút) đạt bề mặt riêng cực đại cùng hiệu suất bẫy phenol xuất sắc. Nghiên cứu thực hiện trên quy mô thực nghiệm tiêu chuẩn trong giai đoạn 2019–2023, mang ý nghĩa học thuật và kinh tế thực tiễn to lớn trong việc làm sạch nước thải công nghiệp dệt nhuộm và lọc hóa dầu tại Việt Nam.

Literature Review và Positioning

Tổng quan y văn quốc tế ghi nhận ba dòng nghiên cứu (research streams) chủ đạo trong tổng hợp vật liệu carbon từ sinh khối. Dòng nghiên cứu thứ nhất tập trung vào hoạt hóa nhiệt phân vật lý bằng tác nhân $CO_2$ và hơi nước ($H_2O$) ở nhiệt độ cao 800–1000°C (Duan et al., 2014; Hesas et al., 2013). Dù tạo ra sản phẩm sạch, phương pháp này tiêu hao năng lượng lớn và khó tạo ra mạng lưới vi mao quản siêu mịn. Dòng nghiên cứu thứ hai khai thác hoạt hóa hóa học bằng acid phosphoric ($H_3PO_4$) và muối vô cơ trên sinh khối thô (Ahmad & Rahman, 2011; Lim et al., 2010), thường dẫn đến sự phát triển hỗn tạp của các nhóm chức bề mặt chứa oxy phân cực mạnh nhưng độ xốp không đồng nhất. Dòng nghiên cứu thứ ba tập trung vào các hệ kiềm mạnh ($KOH, NaOH$) trên nguyên liệu đã qua than hóa (Lozano-Castelló et al., 2001; Lillo-Ródenas et al., 2003), cho diện tích bề mặt rất cao nhưng đòi hỏi xử lý ăn mòn thiết bị và kiểm soát nghiêm ngặt các pha kim loại kiềm thoát ra.

Trong y văn tồn tại mâu thuẫn học thuật sâu sắc giữa hai trường phái:

  • Trường phái cơ chế vật lý thuần túy cho rằng dung lượng hấp phụ chỉ tương quan thuận trực tiếp với tổng diện tích bề mặt riêng ($S_{BET}$) và thể tích mao quản tổng ($V_{tot}$).
  • Trường phái tương tác hóa lý bề mặt (Boehm, 1966; Radovic et al., 1997) chứng minh rằng mật độ nhóm chức hóa học (phenolic, lactonic, carboxylic, pyronic), tính chất trao đổi ion và giá trị $pH_{PZC}$ tương ứng với kích thước phân tử chất tan mới là yếu tố quyết định dung lượng hấp phụ thực tế.

Luận án định vị chính xác tại điểm giao thoa này bằng việc giải quyết khoảng trống: thiết kế hình thái học mao quản chuyên biệt (pore morphology custom-tailoring) từ cùng một nguồn tiền chất vỏ cà phê Arabica để đáp ứng cơ chế hấp phụ của từng nhóm chất ô nhiễm hữu cơ riêng biệt.

So sánh với các nghiên cứu quốc tế:

  • Nghiên cứu của Baquero et al. (2003) tổng hợp than từ bã cà phê bằng $H_3PO_4$ chỉ đạt diện tích bề mặt $890 \text{ m}^2/\text{g}$ và chủ yếu là vi mao quản hẹp, không thể hấp phụ hiệu quả thuốc nhuộm kích thước lớn.
  • Nghiên cứu của Reffas et al. (2010) sử dụng $ZnCl_2$ trên vỏ cà phê đạt $S_{BET} = 1530 \text{ m}^2/\text{g}$ nhưng chưa chuẩn hóa được mô hình nhiệt động học 3 tham số cho các thuốc nhuộm hoạt tính phức tạp như RR 195.
  • Công trình của Rufford et al. (2008) hoạt hóa vỏ cà phê bằng $KOH$ hai giai đoạn đạt $S_{BET} = 2275 \text{ m}^2/\text{g}$ nhưng thiếu khảo sát toàn diện về cân bằng hấp phụ phenol đa nhiệt độ và ảnh hưởng của điện tích bề mặt $pH_{PZC}$.

Luận án vượt lên trên các giới hạn này nhờ xây dựng bộ dữ liệu thực nghiệm toàn diện kết hợp phân tích tương quan cấu trúc – cơ chế hấp phụ động học và nhiệt động học sâu sắc.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng thuyết hấp phụ đơn lớp của Irving Langmuir (1918) và lý thuyết đẳng nhiệt thực nghiệm của Herbert Freundlich (1906) bằng cách chứng minh tính tất yếu của việc ứng dụng các mô hình đẳng nhiệt phi tuyến 3 tham số (Sips, 1948; Tóth, 1971; Redlich & Peterson, 1959) đối với các bề mặt sinh khối carbon biến tính hóa học.

Khung khái niệm phân tích (Conceptual Framework) xác lập mối quan hệ biện chứng giữa ba cấu phần:

  1. Thông số tổng hợp (tác nhân $ZnCl_2/KOH$, tỷ lệ tẩm, nhiệt độ nung 600–750°C, thời gian 60–120 phút).
  2. Đặc trưng hóa lý bề mặt (phân bố $V_{mic}/V_{BJH}$, diện tích $S_{BET}$, nhóm chức bề mặt Boehm/FTIR, $pH_{PZC}$).
  3. Động lực học hấp phụ (hằng số tốc độ $k_2$, dung lượng bão hòa $q_m$, các thông số nhiệt động $\Delta G^\circ, \Delta H^\circ, \Delta S^\circ$).

Mô hình lý thuyết thiết lập 3 mệnh đề khoa học:

  • Mệnh đề $P_1$: Quá trình hoạt hóa bằng $ZnCl_2$ ở 600°C vận hành theo cơ chế khuôn mềm tạo pha xốp trung gian, mở rộng thể tích mao quản trung bình $V_{BJH}$, tạo không gian thuận lợi cho phân tử kích thước cồng kềnh ($> 15 \text{ \AA}$) khuếch tán không bị cản trở lập thể.
  • Mệnh đề $P_2$: Phản ứng khử cacbonat kiềm $6KOH + C \rightarrow 2K + 3H_2 + 2K_2CO_3$ và sự xen phủ nguyên tử kali xen kẽ các lớp mạng carbon ở 750°C tạo nên cấu trúc siêu vi mao quản ($d < 2 \text{ nm}$), tối ưu hóa hiện tượng lấp đầy mao quản vi mô (micropore filling) của phenol.
  • Mệnh đề $P_3$: Sự tương tác giữa chất tan và bề mặt than hoạt tính chuyển đổi từ tương tác tĩnh điện chiếm ưu thế (khi $pH < pH_{PZC}$) sang tương tác phân tán $\pi-\pi$ và liên kết hydro phân tử phụ thuộc vào bản chất nhóm chức bề mặt.

Sự chuyển dịch hệ hình (Paradigm Shift) của nghiên cứu nằm ở chỗ: phủ nhận quan điểm "than hoạt tính có diện tích bề mặt càng cao thì hấp phụ mọi chất càng tốt", thay bằng quy luật "sự tương thích giữa đường kính mao quản - kích thước hình học phân tử và điện tích bề mặt mới là yếu tố quyết định ái lực hấp phụ".

+-------------------------------------------------------------------------+
|                  TIỀN CHẤT VỎ CÀ PHÊ ARABICA SƠN LA                     |
|            (58-85% Carbohydrate, 24.5% Cellulose, 23.7% Lignin)         |
+------------------------------------+------------------------------------+
                                     |
             +-----------------------+-----------------------+
             |                                               |
             v (Quy trình 1 giai đoạn)                       v (Quy trình 2 giai đoạn: 450°C)
     +---------------+                               +---------------+
     | Hoạt hóa ZnCl2|                               | Than hóa VCF-TH|
     |   (Tỷ lệ 3:1) |                               +-------+-------+
     |     600°C     |                                       | (Hoạt hóa KOH, 750°C)
     +-------+-------+                                       v
             |                                       +---------------+
             v                                       | Than ACK3-750 |
     +---------------+                               +-------+-------+
     | Than ACZ3-600 |                                       |
     +-------+-------+                                       |
             |                                               |
             |---> Cấu trúc giàu Mesopores (2-50 nm)         |---> Cấu trúc siêu Micropores (< 2 nm)
             |---> Bẫy phân tử cồng kềnh (RR 195, MB)         |---> Bẫy phân tử nhỏ (Phenol)
             |---> Cơ chế: Tĩnh điện + Lực Van der Waals     |---> Cơ chế: Lấp đầy vi mao quản + pi-pi
             |---> Mô hình: BKB2 & Langmuir / Redlich-Pet.  |---> Mô hình: BKB2 & Tóth / Sips / Langmuir

Khung phân tích độc đáo

Khung phân tích tích hợp 4 hệ lý thuyết nền tảng:

  1. Thuyết biến tính hóa học bề mặt (Boehm Titration & FTIR Spectroscopic Analysis).
  2. Thuyết hấp phụ vật lý chất khí trên vật liệu xốp (IUPAC Classification & BET/BJH/DFT Models).
  3. Động học phản ứng dị thể bề mặt (Pseudo-second-order kinetic model).
  4. Nhiệt động học hóa học cổ điển (Gibbs–Helmholtz & van 't Hoff equations).

Điều kiện biên (Boundary conditions) được xác lập rõ: Áp dụng cho các hệ pha lỏng đẳng nhiệt ở nhiệt độ 10–40°C, khoảng nồng độ chất ô nhiễm từ 20–500 mg/L, dải pH từ 2,0–11,0 trong điều kiện không có chất điện ly cạnh tranh mạnh phá vỡ lớp điện kép.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ triết lý thực chứng (positivism) nghiêm ngặt với phương pháp tiếp cận thực nghiệm định lượng toàn diện. Nghiên cứu sử dụng thiết kế đa mức (multi-level design) kết hợp giữa quy trình điều chế vật liệu có kiểm soát và hệ thống đánh giá động học – nhiệt động học hấp phụ pha lỏng.

Mẫu nghiên cứu là vỏ cà phê chè (Arabica) thu thập tại các cơ sở chế biến cà phê tập trung ở tỉnh Sơn La. Tiền chất được sàng tuyển đồng nhất kích thước hạt 1–2 mm, rửa sạch tạp chất đất cát bằng nước cất, sấy khô ở 105°C trong 24 giờ đến khối lượng không đổi trước khi đưa vào các quy trình tổng hợp.

Quy trình nghiên cứu rigorous

Quy trình tổng hợp thực hiện theo hai nhánh độc lập:

  1. Nhánh 1 (Hoạt hóa $ZnCl_2$ 1 giai đoạn và 2 giai đoạn): Vỏ cà phê thô được ngâm tẩm với dung dịch $ZnCl_2$ theo các tỷ lệ khối lượng $ZnCl_2:VCF$ (từ 1:1 đến 4:1), sấy khô ở 105°C, sau đó nung trong lò nung ống chuyên dụng dưới dòng khí trơ $N_2$ (lưu lượng 100 mL/phút) ở các dải nhiệt độ 500, 550, 600, 650°C với thời gian từ 1–3 giờ. Sản phẩm sau hoạt hóa được rửa bằng dung dịch $HCl$ 1M để loại bỏ hoàn toàn các hợp chất kẽm dư, sau đó rửa bằng nước cất nóng đến pH trung tính.
  2. Nhánh 2 (Hoạt hóa $KOH$ 2 giai đoạn): Vỏ cà phê được than hóa sơ bộ ở 450°C trong 90 phút (thu được mẫu VCF-TH). Sau đó VCF-TH được ngâm trộn với $KOH$ theo tỷ lệ khối lượng $KOH:VCF\text{-}TH$ từ 1:1 đến 4:1, hoạt hóa nhiệt phân ở 700, 750, 800°C trong 60–120 phút dưới khí trơ $N_2$, tiếp tục rửa sạch bằng $HCl$ 1M và nước cất.

Hệ thống thiết bị phân tích hiện đại phục vụ đối chiếu chéo (Triangulation):

  • Đo đẳng nhiệt hấp phụ - khử hấp phụ $N_2$ ở 77 K trên thiết bị Micromeritics TriStar II Plus / ASAP 2020 để xác định $S_{BET}$, $V_{tot}$, $V_{mic}$ (phương pháp t-plot), $V_{BJH}$ và đường phân bố kích thước mao quản theo thuyết DFT.
  • Kính hiển vi điện tử quét (SEM - JEOL JSM-6510LV) đánh giá hình thái bề mặt và cấu trúc độ xốp vi mô.
  • Phổ tán xạ năng lượng tia X (EDX - Oxford Instruments) phân tích thành phần nguyên tố định lượng (C, O, Si, K, Zn).
  • Phổ hồng ngoại biến đổi Fourier (FTIR - Nicolet 6700) quét dải sóng 400–4000 $\text{cm}^{-1}$ xác định các nhóm dao động hóa học.
  • Chuẩn độ Boehm định lượng nhóm acid (carboxyl, lacton, phenol) bằng $NaOH, Na_2CO_3, NaHCO_3$ và nhóm base bằng $HCl$.
  • Phương pháp đo điểm điện tích không ($pH_{PZC}$) bằng kỹ thuật cân bằng dung dịch đệm $NaCl$ 0,1M (Salt addition method).
  • Nồng độ các chất sau hấp phụ đo trên máy quang phổ UV-Vis Shimadzu UV-1800 tại các bước sóng $\lambda_{\max} = 541 \text{ nm}$ (RR 195), $\lambda_{\max} = 664 \text{ nm}$ (Methylene Blue), và $\lambda_{\max} = 270 \text{ nm}$ (Phenol).

Data và phân tích

Số liệu thực nghiệm được xử lý thống kê bằng phần mềm OriginPro kết hợp các thuật toán hồi quy phi tuyến tính (Non-linear regression analysis). Độ tin cậy và sự tương thích của mô hình được đánh giá qua hệ số xác định ($R^2$), hàm sai số tương đối trung bình (ARE), và căn bậc hai sai số toàn phương trung bình (RMSE): $$\text{RMSE} = \sqrt{\frac{1}{N-p} \sum_{i=1}^N (q_{e,\text{exp}} - q_{e,\text{cal}})^2}$$ Các kiểm tra độ vững chắc (robustness checks) được thực hiện thông qua việc đối chiếu mô hình 2 tham số (Langmuir, Freundlich) với các mô hình 3 tham số (Redlich–Peterson, Sips, Tóth, Radke–Prausnitz).

Phát hiện đột phá và implications

Những phát hiện then chốt

+----------------------------------------------------------------------------------------------------+
|                                    TÓM TẮT THÔNG SỐ VẬT LIỆU VÀ HẤP PHỤ                            |
+-------------------+----------------+-----------------+---------------+-----------------------------+
| Mẫu Than Hoạt Tính| Tác nhân / ĐK  | SBET (m2/g)     | Mao quản chính| Ứng dụng & Dung lượng qm    |
+-------------------+----------------+-----------------+---------------+-----------------------------+
| ACZ3-600-2        | ZnCl2 (3:1)    | Phát triển cao  | Mesopores     | RR 195 (Thuốc nhuộm cồng    |
|                   | 600°C, 2 giờ   |                 | (2 - 50 nm)   | kềnh): Hấp phụ vượt trội    |
+-------------------+----------------+-----------------+---------------+-----------------------------+
| ACK3-750-60       | KOH (3:1)      | Cực đại         | Micropores    | Phenol (Phân tử nhỏ):       |
|                   | 750°C, 60 phút | (~3000 m2/g)    | (< 2 nm)      | qm đạt giá trị cực đại      |
+-------------------+----------------+-----------------+---------------+-----------------------------+
  1. Kiểm soát hình thái mao quản theo tác nhân hoạt hóa: Sử dụng tác nhân $ZnCl_2$ theo tỷ lệ 3:1 ở 600°C tạo ra vật liệu ($ACZ3\text{-}600\text{-}2$) có cấu trúc mao quản trung bình vượt trội, rất thích hợp cho sự khuếch tán của các đại phân tử. Ngược lại, hoạt hóa bằng $KOH$ ở 750°C ($ACK3\text{-}750\text{-}60$) tạo ra mạng lưới vi mao quản siêu phát triển với diện tích bề mặt $S_{BET}$ đạt giá trị cao tương đương các loại than hoạt tính thương mại cao cấp nhất thế giới.
  2. Động học hấp phụ tuân thủ tuyệt đối mô hình biểu kiến bậc 2 (BKB2): Cả quá trình hấp phụ chất màu RR 195 trên than $ACZ3\text{-}600\text{-}2$ và hấp phụ phenol trên than $ACK3\text{-}750\text{-}60$ đều tương thích hoàn hảo với phương trình BKB2 ($R^2 > 0,999$; RMSE cực tiểu), chứng minh rằng tốc độ hấp phụ bị chi phối bởi các tương tác hóa phụ trợ, trao đổi điện tích và chia sẻ electron giữa các nhóm chức bề mặt với chất tan thay vì chỉ khuếch tán khối đơn thuần.
  3. Phát hiện nghịch trực giác về dung lượng hấp phụ theo nhiệt độ: Đối với hệ than hoạt tính $KOH$ - phenol, khi tăng nhiệt độ dung dịch từ 10°C lên 40°C, dung lượng hấp phụ cân bằng $q_e$ có xu hướng biến đổi phản ánh tính chất tỏa nhiệt nhẹ của tương tác lấp đầy vi mao quản vật lý xen kẽ tương tác liên kết $\pi-\pi$, với năng lượng tự do Gibbs tiêu chuẩn $\Delta G^\circ < 0$ khẳng định quá trình diễn ra hoàn toàn tự phát.
  4. Sự vượt trội của mô hình đẳng nhiệt 3 tham số: Quá trình hấp phụ phenol trên $ACK3\text{-}750\text{-}60$ mô tả chính xác nhất bởi phương trình Tóth và Sips ($R^2 > 0,998$), khắc phục sự sai lệch của mô hình Langmuir tại vùng nồng độ cân bằng thấp $C_e \to 0$ và mô hình Freundlich tại vùng bão hòa nồng độ cao.

Implications đa chiều

  • Về mặt lý thuyết: Nghiên cứu làm sáng tỏ quy luật tương tác cạnh tranh giữa liên kết hydro của dung môi nước và lực phân tán $\pi-\pi$ giữa vòng benzen của phenol với mặt phẳng graphene của than hoạt tính, đóng góp dữ liệu thực nghiệm chuẩn xác cho nhiệt động học hấp phụ dị thể.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình tối ưu hóa nhiệt độ – tỷ lệ hóa chất – thời gian than hóa, cung cấp bộ tiêu chuẩn phân tích đặc trưng bề mặt tích hợp (BET-DFT-FTIR-Boehm-$pH_{PZC}$) có khả năng chuyển giao cho các nghiên cứu trên các nguồn sinh khối khác như vỏ trấu, bã mía, gáo dừa.
  • Về mặt ứng dụng thực tiễn: Cung cấp giải pháp chế tạo vật liệu xử lý triệt để nước thải dệt nhuộm (khử màu đạt quy chuẩn QCVN 13-MT:2015/BTNMT) và nước thải chứa phenol (đáp ứng QCVN 08-MT:2015/BTNMT với giới hạn tổng phenol < 0,01 mg/L).
  • Về mặt chính sách: Đề xuất lộ trình công nghệ tích hợp trạm xử lý chất thải rắn vỏ cà phê tại chỗ cho các tỉnh Tây Bắc (Sơn La, Điện Biên), biến bài toán ô nhiễm nông nghiệp thành chuỗi giá trị gia tăng phục vụ trực tiếp các khu công nghiệp chế biến địa phương.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn nghiên cứu:

  • Phạm vi nguyên liệu tập trung chủ yếu vào giống cà phê Arabica vùng Sơn La; sự dao động về thổ nhưỡng và thành phần vô cơ (tro) của các vùng trồng khác (Robusta Tây Nguyên) có thể tạo ra sai khác nhỏ trong phân bố mao quản.
  • Quy mô thực nghiệm thực hiện ở chế độ mẻ (batch experiments) trong phòng thí nghiệm; các thông số vận hành cột hấp phụ dòng chảy liên tục (continuous fixed-bed column) quy mô pilot chưa được triển khai toàn diện.
  • Khả năng hoàn nguyên và tái sử dụng than sau hấp phụ phenol và RR 195 mới được đánh giá sơ bộ bằng phương pháp rửa dung môi giải hấp, chưa khảo sát sâu chu trình nhiệt phân tái sinh 5–10 chu kỳ liên tiếp.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  1. Thiết kế và vận hành mô hình cột hấp phụ động liên tục quy mô pilot (công suất 5–10 $\text{m}^3/\text{ngày}$) đặt tại các nhà máy dệt may.
  2. Ứng dụng kỹ thuật gia nhiệt bằng sóng vi ba (microwave heating) để rút ngắn thời gian hoạt hóa từ hàng giờ xuống vài phút nhằm tối ưu hóa chi phí năng lượng.
  3. Nghiên cứu biến tính bề mặt than hoạt tính bằng các hạt nano kim loại ($Fe_3O_4$) nhằm chế tạo vật liệu composite carbon từ tính dễ thu hồi bằng từ trường.
  4. Mở rộng đánh giá khả năng hấp phụ đồng thời đa cấu tử (multi-component competitive adsorption) trong môi trường nước thải công nghiệp thực tế có độ mặn và nồng độ ion kim loại nặng cao.

Tác động và ảnh hưởng

Nghiên cứu mang lại tiềm năng trích dẫn học thuật cao trong các tạp chí chuyên ngành thuộc danh mục ISI/Scopus (Q1/Q2) trong lĩnh vực Chemical Engineering, Separation and Purification Technology, và Journal of Hazardous Materials.

Về tác động công nghiệp, công trình cung cấp cơ sở kỹ thuật trực tiếp cho các doanh nghiệp sản xuất than hoạt tính nội địa, giảm thiểu sự phụ thuộc vào than hoạt tính nhập khẩu đắt đỏ từ nước ngoài. Đối với ngành dệt may và hóa chất tại Việt Nam, giải pháp than hoạt tính từ vỏ cà phê giúp giảm 30–45% chi phí vận hành hệ thống lọc hấp phụ nước thải.

Về mặt xã hội và môi trường, việc thu hồi và chuyển hóa hàng chục ngàn tấn vỏ cà phê tại Sơn La và Tây Nguyên mỗi năm sẽ xóa bỏ nguy cơ bùng phát dịch bệnh nấm rễ cho cây trồng do ủ vỏ thô sơ, cắt giảm phát thải khí methane ($CH_4$) từ bãi rác sinh khối, đồng thời hiện thực hóa các cam kết phát thải ròng bằng 0 (Net Zero) của Việt Nam.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận hệ thống phương pháp luận chuẩn mực về nhiệt động học và động học hấp phụ, khai thác các khoảng trống nghiên cứu về mô hình hóa hấp phụ đa cấu tử.
  • Giảng viên và nhà khoa học chuyên ngành: Sử dụng bộ dữ liệu thực nghiệm về cấu trúc mao quản của sinh khối vỏ cà phê làm tài liệu tham khảo cho các nghiên cứu mở rộng và so sánh quốc tế.
  • Doanh nghiệp sản xuất vật liệu và R&D công nghiệp: Nhận chuyển giao công thức phối trộn, tỷ lệ tác nhân $ZnCl_2/KOH$ và chế độ nhiệt phân để tối ưu hóa dây chuyền sản xuất than hoạt tính công nghiệp.
  • Cơ quan quản lý môi trường và hoạch định chính sách: Có thêm cơ sở khoa học vững chắc để ban hành các quy chuẩn kỹ thuật tái chế phụ phẩm nông nghiệp và chính sách ưu đãi kinh tế tuần hoàn.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?

Luận án mở rộng thuyết hấp phụ dị thể thông qua việc lượng hóa mối tương quan giữa sự phân bố kích thước mao quản tính theo thuyết DFT/BJH với kích thước không gian 3 chiều của phân tử chất tan, chứng minh rằng hằng số mũ không đồng nhất trong phương trình Tóth và Sips phản ánh trực tiếp mức độ phân tán năng lượng của các nhóm chức bề mặt được tạo thành từ quá trình hoạt hóa hóa học.

2. Đổi mới phương pháp luận so với các nghiên cứu trước đây thể hiện ở điểm nào?

So với các nghiên cứu đơn lẻ của Baquero et al. và Reffas et al., luận án đã thiết lập quy trình đối chiếu song song hai cơ chế hoạt hóa ($ZnCl_2$ một giai đoạn tạo mesopores vs $KOH$ hai giai đoạn tạo micropores) trên cùng một nguồn nguyên liệu đồng nhất, kết hợp chuẩn độ Boehm định lượng nhóm chức với phân tích nhiệt động học biến thiên entropy ($\Delta S^\circ$) và enthalpy ($\Delta H^\circ$) ở nhiều mức nhiệt độ.

3. Phát hiện bất ngờ nhất có số liệu thực nghiệm chứng minh là gì?

Phát hiện bất ngờ là mẫu than hoạt tính có diện tích bề mặt lớn nhất không phải lúc nào cũng cho hiệu quả hấp phụ thuốc nhuộm RR 195 cao nhất; mẫu $ACZ3\text{-}600\text{-}2$ tuy có $S_{BET}$ thấp hơn mẫu hoạt hóa bằng $KOH$ nhưng lại có dung lượng hấp phụ RR 195 vượt trội nhờ đường kính mao quản trung bình tương thích với kích thước phân tử $13,5 \text{ \AA} \times 19,5 \text{ \AA}$ của phẩm nhuộm.

4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) rõ ràng không?

Có. Luận án mô tả chi tiết từ tỷ lệ ngâm tẩm hóa chất, tốc độ nâng nhiệt lò nung (10°C/phút), lưu lượng khí bảo vệ $N_2$ (100 mL/phút), nồng độ dung dịch acid rửa $HCl$ 1M, thể tích nước cất rửa, đến công thức pha chế các dung dịch chuẩn mẫu RR 195 và phenol, đảm bảo khả năng tái lập thực nghiệm 100% tại bất kỳ phòng thí nghiệm tiêu chuẩn nào.

5. Định hướng nghiên cứu 10 năm tiếp theo được vạch ra như thế nào?

Định hướng 10 năm tập trung vào 3 trọng tâm:

  1. Phát triển công nghệ hoạt hóa xanh tích hợp sóng vi ba và dòng khí $CO_2$ siêu tới hạn.
  2. Thiết kế module lọc carbon nguyên khối (monolithic carbon filters) quy mô công nghiệp tự động hóa.
  3. Tạo màng lọc composite than hoạt tính sinh khối kết hợp sợi nano biến tính để xử lý đồng thời chất hữu cơ và kim loại nặng ở nồng độ siêu vết (ppb).

Kết luận

Luận án "Nghiên cứu tổng hợp và tính chất hấp phụ một số chất hữu cơ trong môi trường nước của than hoạt tính từ vỏ cà phê" mang lại 6 đóng góp cốt lõi:

  1. Xác lập thành công quy trình công nghệ tối ưu chuyển hóa vỏ cà phê Arabica Sơn La thành than hoạt tính hiệu năng cao bằng tác nhân $ZnCl_2$ và $KOH$.
  2. Làm chủ kỹ thuật điều khiển cấu trúc mao quản, phân lập rõ nét hệ vi mao quản ($d < 2 \text{ nm}$) và mao quản trung bình ($2–50 \text{ nm}$) định hướng xử lý phân tử mục tiêu.
  3. Chứng minh toàn diện cơ chế động học hấp phụ chất màu RR 195 và phenol tuân theo mô hình biểu kiến bậc 2 BKB2 với độ tin cậy $R^2 > 0,999$.
  4. Xác định bản chất nhiệt động học của quá trình hấp phụ là quá trình tự phát ($\Delta G^\circ < 0$) với cơ chế tương tác đa tầng.
  5. Giải quyết triệt để bài toán ô nhiễm phụ phẩm nông nghiệp tại các vùng trồng cà phê trọng điểm của Việt Nam.
  6. Mở ra hướng nghiên cứu mới về vật liệu hấp phụ carbon tái sinh bền vững, đóng góp trực tiếp vào mục tiêu phát triển kinh tế tuần hoàn và bảo vệ tài nguyên nước quốc gia.
