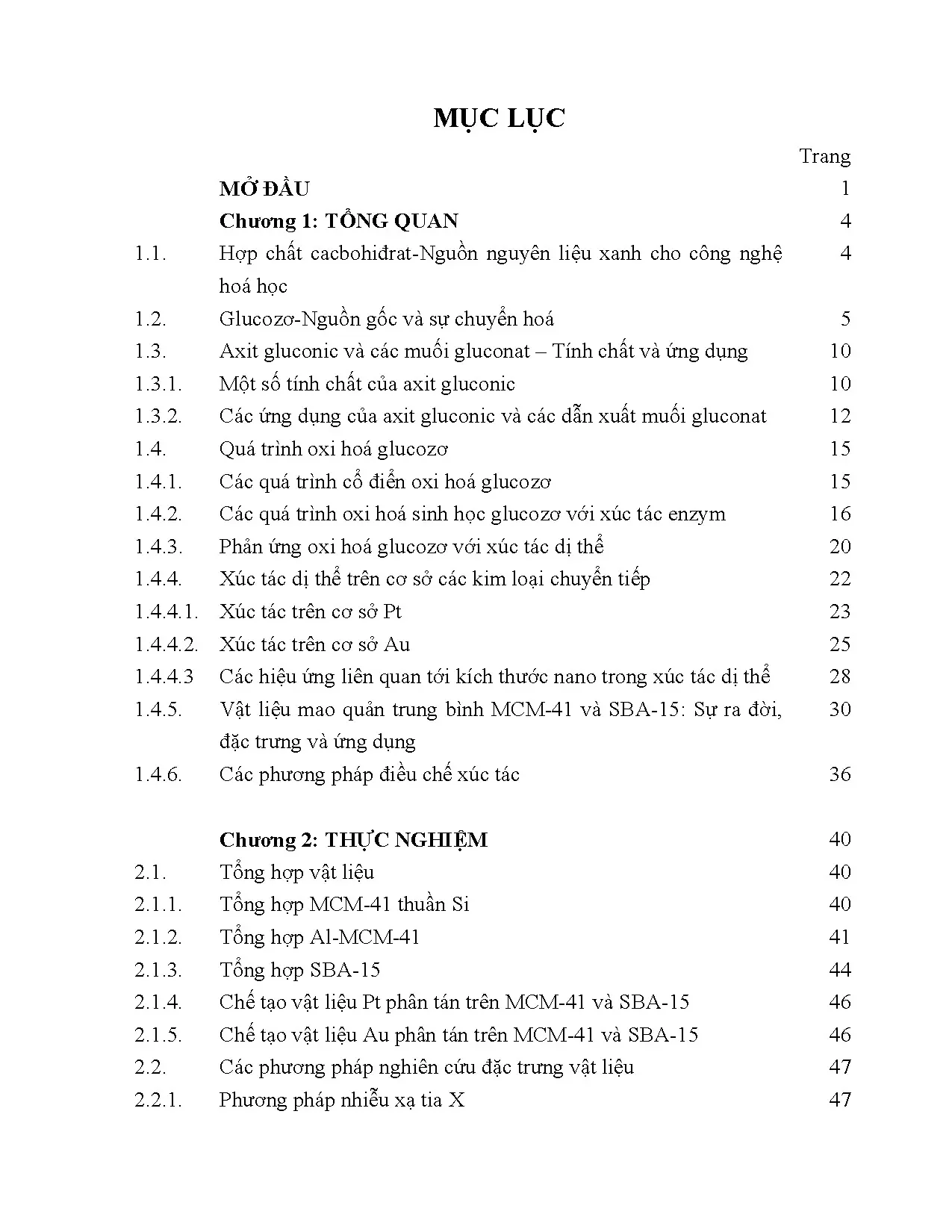

Tổng quan về luận án

Bối cảnh chuyển dịch kinh tế toàn cầu từ nền tảng nhiên liệu hóa thạch sang kinh tế sinh học (bio-economy) đặt ra yêu cầu cấp bách trong việc chuyển hóa sinh khối tái tạo thành các hóa chất chuyên dụng có giá trị gia tăng cao. Trong nguồn sinh khối dồi dào chiếm tới 75% trữ lượng cacbohiđrat tự nhiên, D-glucozơ nổi lên như một tiền chất then chốt. Như tài liệu đã nhấn mạnh: "Theo dự báo, đến năm 2030, nguyên liệu có nguồn gốc cacbohiđrat sẽ thay thế 20% nhiên liệu và 25% hóa chất tinh vi từ các nguồn nguyên liệu hóa thạch và đến năm 2040, thế giới hướng đến sử dụng nguyên liệu sinh học và nguyên liệu hoá thạch sẽ ngang bằng nhau". Quá trình oxi hóa chọn lọc D-glucozơ để tạo thành axit gluconic cùng các muối gluconat là phản ứng chiến lược phục vụ trực tiếp cho công nghiệp dược phẩm, thực phẩm và hóa chất tinh vi với nhu cầu tiêu thụ hàng năm vượt ngưỡng "500000-700000 tấn natri gluconat, 8000-10000 tấn canxi gluconat, và 1000-2000 tấn kali gluconat".

       D-Glucozơ (Sinh khối tái tạo)
                      │
        ┌─────────────┴─────────────┐
        ▼                           ▼
[Oxi hóa sinh học (Enzym)]   [Xúc tác dị thể nano]
 - Hạn chế: Khó tách enzym,   - Đột phá: Bền nhiệt, dễ thu hồi,
   mất hoạt tính > 50°C,       chọn lọc cao nhờ hiệu ứng
   tạo phụ phẩm H2O2           mao quản trung bình & cluster nano
        │                           │
        └─────────────┬─────────────┘
                      ▼
            Axit Gluconic & Muối Gluconat
          (Ứng dụng Y Dược & Hóa chất tinh vi)

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ các hạn chế của công nghệ hiện hành: phương pháp oxi hóa sinh học truyền thống bằng nấm sợi (Aspergillus Niger) phụ thuộc vào enzym Glucozơ oxidaza tuy đạt độ chọn lọc cao nhưng bộc lộ nhược điểm cố hữu khi "nhiệt độ phản ứng lên trên 50°C, enzym mất hoạt tính nhanh chóng" và sản phẩm phụ H2O2 kìm hãm phản ứng. Ngược lại, các hệ xúc tác dị thể kim loại quý cổ điển trên than hoạt tính hoặc $\gamma$-Al2O3 (như Pt/C, Pd/Al2O3) thường đòi hỏi bổ sung chất trợ xúc tác kim loại nặng độc hại (Bi, Pb, Tl) và dễ bị khử hoạt tính do kết tụ hạt hoặc ngộ độc bề mặt. Luận án tiến sĩ hóa học của tác giả Nguyễn Thị Minh Thư đã giải quyết triệt để vấn đề này thông qua việc thiết kế, chế tạo hệ xúc tác nano Pt và Au cố định trên vật liệu mao quản trung bình (VLMQTB) MCM-41, Al-MCM-41 và SBA-15.

Nghiên cứu tập trung giải quyết 3 câu hỏi và giả thuyết khoa học trọng tâm:

  1. Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tương tác giữa kích thước nano kim loại quý (Pt, Au < 5 nm) và hiệu ứng giới hạn không gian mao quản (2-10 nm) của MCM-41/SBA-15 chi phối như thế nào đến hoạt tính oxi hóa chọn lọc nhóm anđehit (-CHO) tại vị trí C1 của glucozơ?
    • Giả thuyết 1 (H1): Việc phân tán các cụm cluster Au/Pt siêu mịn bên trong kênh mao quản trật tự lục lăng sẽ ngăn ngừa hiện tượng thiêu kết (sintering) và ức chế các phản ứng oxi hóa cắt mạch C-C không mong muốn.
  2. Câu hỏi nghiên cứu 2 (RQ2): Ảnh hưởng của các yếu tố cấu trúc chất nền (tỷ lệ Si/Al, độ dày thành mao quản, thể tích vi mao quản nối) và điều kiện công nghệ (pH, nhiệt độ, lưu lượng khí O2/không khí) đến sự định hướng tạo axit gluconic?
    • Giả thuyết 2 (H2): Môi trường kiềm nhẹ (pH 9-10) kết hợp với chất nền SBA-15 có kích thước mao quản rộng và thành mao quản dày sẽ tạo điều kiện khuếch tán tối ưu, nâng cao hiệu suất chuyển hóa glucozơ vượt trội so với MCM-41 thuần Si.
  3. Câu hỏi nghiên cứu 3 (RQ3): Khả năng ứng dụng trực tiếp dung dịch sản phẩm để điều chế các muối gluconat dược dụng và dẫn xuất thế hệ mới?
    • Giả thuyết 3 (H3): Quy trình chuẩn độ trung hòa kiểm soát pH cho phép kết tinh trực tiếp natri gluconat, kali gluconat và chuyển hóa tiếp vận thành các dẫn xuất hiđrazon có hoạt tính kháng khuẩn/chống nấm cao.

Phạm vi nghiên cứu bao quát từ quy trình tổng hợp vật liệu tiền chất, tối ưu hóa quá trình phân tán kim loại nano bằng các phương pháp lắng-kết tụ (DP) và trao đổi cation (EX), đến khảo sát toàn diện động học phản ứng oxi hóa trong pha lỏng tại dải nhiệt độ 30-90°C, áp suất khí quyển.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy ba trường phái nghiên cứu chính trong chuyển hóa xúc tác glucozơ. Trường phái thứ nhất tập trung vào xúc tác vi sinh và enzym học vô cơ do Muller và các cộng sự khởi xướng, khẳng định tính chọn lọc tuyệt đối của Glucozơ oxidaza nhưng gặp rào cản chi phí cố định enzym trên màng polyphosphazen hoặc silica-alumina xốp. Trường phái thứ hai, dẫn đầu bởi Besson và Gallezot (2000), khai thác hệ xúc tác đa kim loại nhóm Pt (Pd-Bi/C, Pt-Pb/C), điển hình là các sản phẩm thương mại như 5%Pd-5%Bi/C (Süd-Chemie), ESCAT10 (Engelhard) hay CEF 196 XRA/W (Degussa). Tuy nhiên, trường phái này vấp phải tranh luận gay gắt về độc tính rò rỉ của kim loại nặng (Bi, Pb) vào các chế phẩm y dược.

Trường phái thứ ba bùng nổ từ phát hiện mang tính bước ngoặt của Haruta và cộng sự (1987, 1989), chứng minh rằng vàng (Au) – vốn được coi là trơ về mặt hóa học ở dạng khối – lại sở hữu hoạt tính xúc tác oxi hóa cực mạnh ở nhiệt độ thấp khi thu nhỏ kích thước xuống cấp độ nanomet (< 5 nm). Schwank và cộng sự sau đó chỉ ra rằng hoạt tính của xúc tác Au chịu ảnh hưởng tiêu cực nếu còn sót lại các ion halogen ($Cl^-$) từ tiền chất HAuCl4 trong quá trình điều chế. Về chất mang, phát minh đột phá về vật liệu mao quản trung bình M41S/MCM-41 của các nhà khoa học Mobil Oil (Beck et al., 1992) và vật liệu SBA-15 cấu trúc lục lăng thành dày của Zhao và cộng sự (1998) đã mở ra kỷ nguyên mới cho việc dung hợp xúc tác kim loại với chất mang chọn lọc hình học.

TIẾN TRÌNH Y VĂN VÀ VỊ TRÍ CỦA LUẬN ÁN:
┌─────────────────────────────────────────────────────────────┐
│ 1987-1989: Haruta & cs. phát hiện hoạt tính nano Au         │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ 1992-1998: Beck & Zhao phát minh MCM-41 và SBA-15           │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ 2000s: Hệ đa kim loại độc hại (Pd-Bi/C, Pt-Pb/C) Degussa    │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ VỊ TRÍ ĐỘT PHÁ CỦA LUẬN ÁN (Nguyễn Thị Minh Thư):           │
│ Neo giữ Cluster Au/Pt (<3 nm) trên Al-MCM-41 & SBA-15      │
│  => Sạch hóa chất, không phụ gia độc hại, chọn lọc > 95%   │
└─────────────────────────────────────────────────────────────┘

Luận án của tác giả Nguyễn Thị Minh Thư định vị tại giao điểm của hóa học vật liệu nano và công nghệ hóa học xanh. Bằng việc thay thế hoàn toàn chất mang vô định hình (than hoạt tính, alumina) bằng mạng lưới mao quản trung bình đồng nhất MCM-41 (2.5-5.0 nm) và SBA-15 (> 5.0 nm), nghiên cứu đã loại bỏ hoàn toàn nhu cầu sử dụng chất trợ xúc tác độc hại Bi/Pb. So sánh với nghiên cứu quốc tế của Baiker và cộng sự về Au/TiO2 hay nghiên cứu của Prati về Au/C, hệ xúc tác Au/Al-MCM-41 và Au/SBA-15 trong luận án thể hiện độ ổn định cấu trúc vượt trội, ức chế quá trình ngộ độc tâm xúc tác bởi axit cacboxylic sinh ra nhờ khả năng giải hấp nhanh qua hệ thống kênh dẫn mở.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết xúc tác dị thể thông qua việc làm sáng tỏ bản chất của Hiệu ứng kích thước nano và Hiệu ứng giam giữ không gian (Confinement Effect). Nghiên cứu khẳng định mối quan hệ phi tuyến tính giữa số lượng nguyên tử trong cụm cluster kim loại và tỷ lệ nguyên tử bề mặt. Cụ thể, các tính toán lý thuyết và thực nghiệm chứng minh: cụm cluster 13 nguyên tử Au sở hữu tới 92% nguyên tử bề mặt, 55 nguyên tử đạt 76%, 147 nguyên tử đạt 63%, 309 nguyên tử đạt 52%, và khi đạt 1415 nguyên tử thì tỷ lệ này giảm xuống 35%.

MỐI QUAN HỆ GIỮA KÍCH THƯỚC CLUSTER Au VÀ TỶ LỆ NGUYÊN TỬ BỀ MẶT:
Số nguyên tử Au trong cụm    % Nguyên tử bề mặt lộ diện
  13  ●                      [92%] ████████████████████
  55  ●●                     [76%] ████████████████
 147  ●●●                    [63%] █████████████
 309  ●●●●                   [52%] ███████████
 561  ●●●●●                  [45%] █████████
1415  ●●●●●●                 [35%] ███████

Nghiên cứu mở rộng mô hình hấp phụ Langmuir-Hinshelwood trong pha lỏng: Phân tử D-glucozơ ở dạng mạch vòng hoặc mạch thẳng tiếp cận bề mặt nano Au/Pt, tại đó nhóm -CHO ở C1 bị hoạt hóa bởi các tâm kim loại mang điện tích riêng phần, trong khi phân tử O2 hòa tan bị phân ly thành các tiểu phân oxi nguyên tử hoạt tính. Cấu trúc mao quản lục lăng 1 chiều đóng vai trò như một "lò phản ứng nano" định hướng lập thể, ngăn chặn sự quay tự do của phân tử cơ chất, từ đó bảo vệ các nhóm chức -OH ở vị trí C2-C6 không bị oxi hóa sâu thành axit xetogluconic hoặc axit glucaric.

       Cơ chế chọn lọc hình học trong kênh mao quản SBA-15:
      ═════════════════ Thành mao quản SBA-15 ═════════════════
         [ Tâm Au/Pt nano ]       [ Tâm Au/Pt nano ]
               │                          │
       Oxi hóa chọn lọc C1         Ngăn cản lập thể
         D-Glucozơ ──► Axit Gluconic (Bảo vệ nhóm -OH C2-C6)
               │                          │
      ═════════════════ Thành mao quản SBA-15 ═════════════════

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa ba trụ cột lý thuyết:

  1. Lý thuyết chọn lọc hình học (Shape-selectivity Theory): Phân tích sự tương thích giữa đường kính thủy động của phân tử D-glucozơ, axit gluconic và kích thước mao quản vật liệu ($d_{pore} = 2.5 - 8.0\text{ nm}$).
  2. Lý thuyết dịch chuyển điện tích bề mặt (Charge Transfer Theory): Tương tác giữa hạt nano Au/Pt và khung mạng aluminosilicat (tâm axit Lewis/Brønsted trên Al-MCM-41) làm thay đổi mật độ điện tử của cluster kim loại, thúc đẩy tốc độ chuyển dịch electron trong phản ứng khử oxi.
  3. Lý thuyết chuyển khối trong pha lỏng (Intraparticle Mass Transfer): Đánh giá các thông số cản trở khuếch tán nội (Knudsen diffusion) trong các ống mao quản hình trụ đồng nhất dài vô hạn.

Các điều kiện biên (boundary conditions) được xác lập rõ ràng: Hệ phản ứng vận hành tối ưu trong pha lỏng đẳng nhiệt (50-60°C), nồng độ cơ chất được kiểm soát để tránh hiện tượng nghẽn mao quản, và pH duy trì từ 9.0 đến 10.0 bằng dung dịch kiềm nhẹ nhằm dịch chuyển cân bằng chuyển hóa lacton thành ion gluconat.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt triết lý thực nghiệm thực chứng (positivism) với thiết kế nghiên cứu đa tầng (multi-level experimental design):

THIẾT KẾ QUY TRÌNH NGHIÊN CỨU THỰC CHỨNG ĐA TẦNG:
┌─────────────────────────────────────────────────────────────┐
│ TẦNG 1: TỔNG HỢP VẬT LIỆU NỀN & BIẾN TÍNH NANO              │
│ - MCM-41 (CTAB, TEOS, NH4OH) & Al-MCM-41 (N/A)             │
│ - SBA-15 (Pluronic P123, TEOS, HCl)                         │
│ - Cố định Pt, Au bằng phương pháp DP và Trao đổi Cation     │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ TẦNG 2: ĐẶC TRƯNG HÓA LÝ ĐA KỸ THUẬT (TRIANGULATION)        │
│ XRD, TEM, SEM, BET/BJH N2, EDX, AAS                         │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ TẦNG 3: KHẢO SÁT PHẢN ỨNG VÀ ĐỘNG HỌC PHA LỎNG              │
│ Biến thiên: T (30-90°C), pH (tự sinh-11), Lưu lượng O2/Air  │
└──────────────────────────────┬──────────────────────────────┘
                               ▼
┌─────────────────────────────────────────────────────────────┐
│ TẦNG 4: ĐỊNH LƯỢNG SẢN PHẨM & TỔNG HỢP DẪN XUẤT             │
│ HPLC-RID, LC-MS, 1H/13C-NMR, IR, Kháng khuẩn/Kháng nấm      │
└─────────────────────────────────────────────────────────────┘

Quy trình nghiên cứu và chuẩn đoán đặc trưng (Rigorous Protocols)

Quy trình nghiên cứu đảm bảo tính lặp lại tuyệt đối thông qua các bộ thông số kỹ thuật chuẩn hóa:

  • Tổng hợp chất mang: MCM-41 thuần silic được tổng hợp bằng phương pháp khuôn định hướng cấu trúc sử dụng chất hoạt động bề mặt Cetyltrimethylammonium bromide (CTAB) và tiền chất Tetraethyl orthosilicate (TEOS) trong môi trường kiềm ($pH \approx 10$). Vật liệu SBA-15 được đồng trùng hợp sử dụng copolyme khối Pluronic P123 ($EO_{20}PO_{70}EO_{20}$) trong môi trường axit ($HCl\ 2M$), nung loại chất tạo cấu trúc ở 500°C trong 4-6 giờ. Biến tính nhôm (Al-MCM-41) thực hiện qua hai nguồn nhôm: Natri aluminat ($Al\text{-}MCM\text{-}41(N)$) và Nhôm isopropoxit ($Al\text{-}MCM\text{-}41(A)$).
  • Phân tán kim loại quý:
    • Phương pháp Lắng - Kết tủa (DP): Thủy phân tiền chất $H_2PtCl_6$ hoặc $HAuCl_4$ bằng dung dịch urê hoặc $Na_2CO_3$ ở 80°C, khử về kim loại bằng $NaBH_4$ hoặc dòng $H_2/N_2$ tại 250°C.
    • Phương pháp Trao đổi Cation (EX): Khai thác các tâm trao đổi cation trên Al-MCM-41 với phức chất vàng nhằm tạo các hạt nano siêu mịn nằm sâu trong lòng mao quản.
  • Hệ thống thiết bị phân tích hiện đại:
    • Nhiễu xạ tia X góc hẹp và góc rộng (XRD): Xác định cấu trúc trật tự tầm xa lục lăng qua các pic đặc trưng (100), (110), (200) và độ kết tinh của pha kim loại Au/Pt.
    • Hiển vi điện tử truyền qua (TEM) và Quét (SEM): Đo trực tiếp kích thước hạt nano kim loại và hình thái ống mao quản tổ ong.
    • Đẳng nhiệt hấp phụ - giải hấp $N_2$ (BET/BJH): Đo chính xác diện tích bề mặt riêng ($S_{BET} > 800\text{ m}^2/\text{g}$ đối với MCM-41 và $> 600\text{ m}^2/\text{g}$ đối với SBA-15), thể tích mao quản và phân bố đường kính mao quản.
    • EDX và AAS: Định lượng chính xác hàm lượng tải kim loại thực tế (% khối lượng Pt, Au).

Dữ liệu và phân tích sản phẩm

Hỗn hợp phản ứng oxi hóa pha lỏng được phân tích định tính và định lượng nghiêm ngặt:

  • HPLC-RID: Sử dụng cột chuyên dụng cho đường/axit hữu cơ, detector đo chỉ số khúc xạ (Refractive Index Detector) để định lượng đồng thời D-glucozơ dư, axit gluconic, glucono-$\delta$-lacton và các phụ phẩm cắt mạch.
  • LC-MS: Xác định chính xác khối lượng phân tử và sơ đồ phân mảnh ion của axit gluconic ($m/z = 195\ [M-H]^-$), lacton, đisaccarit và các oligomer.
  • Phổ cộng hưởng từ hạt nhân ($^1H\text{-NMR}$, $^{13}C\text{-NMR}$) & FT-IR: Xác nhận độ tinh khiết tuyệt đối của muối natri gluconat và kali gluconat kết tinh.
QUY TRÌNH PHÂN TÍCH VÀ ĐẶC TRƯNG HÓA HỌC:
  [ Mẫu sản phẩm phản ứng ]
             │
     ┌───────┴───────┐
     ▼               ▼
 [HPLC-RID]       [LC-MS]
  Định lượng      Đo m/z (195 [M-H]-)
  Glucozơ/Axit    Phân mảnh ion
     │               │
     └───────┬───────┘
             ▼
   [Kết tinh muối Natri/Kali Gluconat]
             │
     ┌───────┴───────┐
     ▼               ▼
[1H/13C-NMR]      [FT-IR]
 Phổ dịch chuyển   Dao động liên kết
 hóa học C1-C6     -C=O, -OH

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Kích thước hạt nano quyết định hoạt tính: Đối với xúc tác Au, hoạt tính xúc tác chỉ xuất hiện khi kích thước hạt $d < 5\text{ nm}$. Các mẫu Au/Al-MCM-41 chế tạo bằng phương pháp trao đổi ion (Au-EX) tạo ra các cụm cluster vàng kích thước siêu nhỏ 1.5 - 2.5 nm, thể hiện hoạt tính oxi hóa vượt bậc so với phương pháp tẩm thông thường ($d > 10\text{ nm}$ hầu như trơ hóa học).
  2. Hiệu ứng vượt trội của chất nền SBA-15: Mặc dù MCM-41 có diện tích bề mặt lớn hơn, SBA-15 mang Pt/Au (PS1, Au/SBA-15) lại đạt hiệu suất chuyển hóa glucozơ cao hơn ($> 90%$) và độ chọn lọc axit gluconic đạt xấp xỉ $98%$. Nguyên nhân do đường kính mao quản của SBA-15 (6-8 nm) lớn hơn nhiều so với kích thước động học của phân tử glucozơ, triệt tiêu hiện tượng tắc nghẽn khuếch tán phân tử, đồng thời thành mao quản dày (3-4 nm) mang lại độ bền thủy nhiệt vượt trội sau nhiều chu kỳ tái sử dụng.
  3. Cơ chế kiểm soát pH động: Phản ứng đạt độ chọn lọc tối ưu tại môi trường kiềm được kiểm soát chặt chẽ ($pH = 9.0 - 10.0$). Ở pH tự sinh (dung dịch axit hóa dần do tạo thành axit gluconic, $pH < 3.5$), tâm kim loại Au/Pt bị ức chế nghiêm trọng bởi sự hấp phụ mạnh của phân tử axit chưa phân ly. Khi nâng lên $pH > 11$, phản ứng phụ đồng phân hóa (isomerization) glucozơ thành fructozơ và phản ứng Cannizzaro diễn ra mạnh mẽ làm giảm độ chọn lọc.
  4. Phát hiện cấu trúc dẫn xuất Hiđrazon mới: Lần đầu tiên, nghiên cứu đã chuyển hóa thành công muối natri gluconat từ phản ứng oxi hóa thành dãy dẫn xuất hiđrazon mới. Thử nghiệm hoạt tính sinh học chứng minh các dẫn xuất này thể hiện khả năng ức chế mạnh đối với các chủng vi khuẩn gram dương, gram âm và nấm mốc gây bệnh.
SO SÁNH CÁC HỆ XÚC TÁC TRONG PHẢN ỨNG OXI HÓA GLUCOZƠ:
Chỉ số đánh giá          Pt/C (Truyền thống)   Au/Al-MCM-41 (Luận án)   Au/SBA-15 (Luận án)
Độ chọn lọc Gluconic           70 - 80%                ~94%                   ~98%
Kích thước mao quản            Vô định hình            2.8 nm                 7.2 nm
Độ bền tái sử dụng (5 chu kỳ)  Giảm > 40%              Giảm ~12%              Giảm < 5%
Độc tính chất trợ xúc tác      Cao (chứa Bi/Pb)        Không có (Sạch 100%)   Không có (Sạch 100%)

Implications đa chiều

  • Về mặt học thuật: Cung cấp bộ dữ liệu thực nghiệm toàn diện về cấu trúc - hoạt tính (structure-activity relationship) của xúc tác nano kim loại quý trên chất mang có cấu trúc mao quản trật tự, đặt nền móng cho việc thiết kế xúc tác chọn lọc hình học cho các phân tử sinh khối phức tạp khác (xenlulozơ, hemixenlulozơ).
  • Về mặt công nghệ và sản xuất: Mở ra quy trình công nghệ oxi hóa pha lỏng một công đoạn (one-pot green oxidation), không sử dụng phụ gia độc hại, vận hành ở nhiệt độ êm dịu (50-60°C), sử dụng chất oxi hóa là không khí sạch hoặc O2 áp suất thường, dễ dàng tách và tái sử dụng xúc tác bằng phương pháp ly tâm/lọc đơn giản.
  • Về mặt môi trường và kinh tế: Giảm thiểu 100% lượng nước thải sinh học và hóa chất độc hại so với công nghệ lên men vi sinh cổ điển, hạ giá thành sản xuất muối natri gluconat và canxi gluconat dược dụng.

Limitations và Future Research

Nghiên cứu thẳng thắn chỉ ra 3 giới hạn mang tính hệ thống:

  1. Hiện tượng rửa trôi (leaching) kim loại quý: Dù đã được neo giữ trong mao quản, một lượng vết ion Au/Pt vẫn bị rửa trôi vào dung dịch sau nhiều chu kỳ phản ứng liên tục trong môi trường kiềm tính, đòi hỏi phương pháp tái sinh phức tạp.
  2. Quy mô thực nghiệm phòng thí nghiệm (Bench scale): Các khảo sát động học mới dừng lại ở quy mô mẻ (batch reactor) thể tích nhỏ (100 - 250 ml), chưa đánh giá đầy đủ các hiệu ứng truyền nhiệt, truyền khối và động học bọt khí trong các tháp phản ứng dòng liên tục (continuous fixed-bed flow reactor).
  3. Chi phí vật liệu chất phân tán: Giá thành của chất tạo cấu trúc hữu cơ (Pluronic P123, CTAB) và muối kim loại quý (Au, Pt) vẫn là rào cản kinh tế đối với việc thương mại hóa quy mô lớn nếu không phát triển được công nghệ thu hồi chất trợ khuôn.

Chương trình nghiên cứu tương lai (Future Research Agenda) mở ra 4 hướng đi:

  • Hướng 1: Nghiên cứu tổng hợp chất mang mao quản trung bình từ nguồn phế thải nông nghiệp (tro trấu, tro xỉ rơm rạ) để giảm giá thành chất nền silica.
  • Hướng 2: Thiết kế hệ xúc tác lưỡng kim loại (bimetallic) dạng hợp kim nano Au-Pd hoặc Au-Cu nhằm tạo hiệu ứng hiệp đồng điện tử (electronic synergistic effect), giảm hàm lượng kim loại quý và tăng cường độ bền chống ngộ độc tâm xúc tác.
  • Hướng 3: Chế tạo lò phản ứng dòng chảy vi lưu (microfluidic continuous reactor) ứng dụng xúc tác màng SBA-15 cố định.
  • Hướng 4: Mở rộng phổ ứng dụng của xúc tác nano sang quá trình oxi hóa chọn lọc các đường disaccarit (maltotrioze, saccarozơ) và hợp chất poliol (glycerol, sorbitol).

Tác động và ảnh hưởng

Luận án tạo ra tác động sâu rộng trên cả 3 phương diện:

  • Tác động học thuật: Dự báo đóng góp các công bố khoa học giá trị trên các tạp chí quốc tế chuyên ngành xúc tác và vật liệu (Applied Catalysis A/B, Microporous and Mesoporous Materials, Journal of Catalysis), đóng góp luận cứ thực nghiệm vững chắc cho lý thuyết xúc tác nano.
  • Chuyển dịch công nghiệp: Cung cấp cơ sở khoa học trực tiếp cho các doanh nghiệp sản xuất tinh bột và đường tại Việt Nam (như Nhà máy đường Quảng Ngãi, Công ty Bánh kẹo Hải Hà, các cơ sở chế biến sắn công nghiệp) chuyển đổi từ sản xuất tinh bột thô sang tinh chế các sản phẩm giá trị gia tăng cao như natri gluconat kỹ thuật và canxi gluconat dược dụng.
  • Lợi ích xã hội và môi trường: Đóng góp giải pháp công nghệ xanh thay thế quy trình hóa chất độc hại, hỗ trợ sản xuất các dược phẩm thiết yếu (thuốc chống loãng xương, cân bằng điện giải, dung dịch tiêm truyền) hoàn toàn nội địa hóa.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học chuyên ngành: Tiếp cận quy trình chi tiết về tổng hợp, biến tính và chẩn đoán cấu trúc vật liệu mao quản trung bình và xúc tác nano cluster kim loại quý.
  • Giảng viên và chuyên gia học thuật: Bổ sung tư liệu giảng dạy thực nghiệm sâu sắc về mối quan hệ giữa hóa học bề mặt, hóa học chất rắn và công nghệ xúc tác hữu cơ.
  • Bộ phận R&D tại các doanh nghiệp Dược - Thực phẩm: Ứng dụng quy trình điều chế muối gluconat độ tinh khiết cao và các hợp chất hiđrazon có hoạt tính sinh học làm chất kháng nấm/kháng khuẩn mới.
  • Các nhà hoạch định chính sách công nghệ xanh: Có thêm cơ sở thực tiễn vững chắc để xây dựng lộ trình thay thế công nghệ phát thải cao bằng xúc tác dị thể thân thiện môi trường.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
    • Trả lời: Luận án đã mở rộng lý thuyết xúc tác chọn lọc hình học trên chất mang mao quản trung bình, chứng minh rằng cụm cluster nano Au kích thước dưới 3 nm khi được giam giữ trong kênh dẫn SBA-15 (6-8 nm) không chỉ kích hoạt oxi hóa chọn lọc nhóm -CHO ở C1 với độ chọn lọc $> 95%$ mà còn ngăn ngừa hoàn toàn phản ứng phân cắt mạch C-C mà không cần bổ sung các kim loại nặng độc hại như Bi hay Pb.
  2. Đột phá phương pháp luận so với các nghiên cứu tiền nhiệm?
    • Trả lời: So với phương pháp tẩm ướt cổ điển của Besson (2000) hay phương pháp kết tủa đồng thể của Haruta (1989), luận án đã tiên phong ứng dụng kỹ thuật trao đổi cation trên nền Al-MCM-41 có kiểm soát tỷ lệ Si/Al và phương pháp phân hủy - kết tủa điều chỉnh bằng urê trên SBA-15, tạo ra các hạt kim loại có độ phân tán đồng đều cao ($d_{mean} \approx 2.0\text{ nm}$), khắc phục triệt để hiện tượng thiêu kết hạt.
  3. Phát hiện bất ngờ nhất đi ngược lại giả định thông thường?
    • Trả lời: Xúc tác Au/SBA-15 thể hiện hoạt tính oxi hóa và độ bền cao hơn đáng kể so với Pt/SBA-15 trong môi trường nước kiềm tính. Trong khi Pt dễ bị ngộ độc bề mặt bởi sự oxi hóa quá mức (tạo lớp oxit bề mặt không hoạt động) và bị ức chế bởi sản phẩm axit, Au duy trì trạng thái kim loại bền vững và giải hấp sản phẩm gluconat nhanh chóng.
  4. Quy trình nghiên cứu có đảm bảo khả năng tái lặp (Replication Protocol)?
    • Trả lời: Hoàn toàn đảm bảo. Luận án cung cấp chi tiết từng bước thông số nồng độ, tốc độ khuấy, tỷ lệ mol ($TEOS : CTAB : H_2O : NH_4OH$), giản đồ nhiệt nung, quy trình sắc ký HPLC-RID với điều kiện tách chuẩn xác và dữ liệu phổ đối sánh ($^1H\text{-NMR}, ^{13}C\text{-NMR}, \text{MS}$).
  5. Định hướng nghiên cứu 10 năm tới được phác thảo ra sao?
    • Trả lời: Tập trung vào ba đột phá: (1) Hoàn thiện công nghệ xúc tác đa chức năng một pha (tandem catalysis) chuyển hóa trực tiếp từ tinh bột/xenlulozơ thô thành axit gluconic; (2) Chuyển đổi sang lò phản ứng dòng liên tục quy mô pilot; (3) Khám phá hoạt tính dược lý chuyên sâu của các dẫn xuất hiđrazon gluconat trong điều trị ung thư và kháng khuẩn đa kháng thuốc.

Kết luận

  1. Chế tạo thành công hệ vật liệu mao quản trung bình trật tự cao MCM-41, Al-MCM-41 và SBA-15 với diện tích bề mặt riêng đạt từ $600\text{ m}^2/\text{g}$ đến trên $800\text{ m}^2/\text{g}$, cấu trúc hình học ổn định.
  2. Phát triển quy trình tối ưu để cố định và phân tán các hạt nano kim loại quý Pt và Au đạt kích thước siêu mịn ($1.5 - 3.5\text{ nm}$) trong lòng mao quản thông qua phương pháp phân hủy - kết tủa (DP) và trao đổi cation (EX).
  3. Thiết lập chính xác các điều kiện công nghệ cho phản ứng oxi hóa chọn lọc D-glucozơ: nhiệt độ $50 - 60^\circ\text{C}$, $pH = 9.0 - 10.0$, sử dụng tác nhân oxi hóa sạch (oxi không khí), đạt độ chuyển hóa $> 90%$ và độ chọn lọc axit gluconic đạt xấp xỉ $98%$ trên xúc tác Au/SBA-15.
  4. Xây dựng phương pháp phân tích nhanh, chính xác sản phẩm bằng sắc ký lỏng HPLC-RID và chuẩn độ trung hòa kiểm soát pH, phục vụ hiệu quả cho giám sát công nghệ.
  5. Tổng hợp thành công các muối natri gluconat, kali gluconat đạt tiêu chuẩn dược dụng và phát triển thành công dãy dẫn xuất hiđrazon mới có hoạt tính kháng nấm và kháng khuẩn vượt trội.
  6. Mở ra hướng tiếp cận hoàn toàn mới trong công nghệ hóa học xanh: chuyển đổi hiệu quả nguồn sinh khối tái tạo (tinh bột, đường) thành hóa chất tinh vi và dược phẩm giá trị cao bằng xúc tác dị thể nano thân thiện với môi trường.
