Tổng quan về luận án

Trong bối cảnh hiện đại hóa hạ tầng giao thông vận tải với hàng loạt công trình cầu nhịp lớn quy mô thế kỷ tại Việt Nam (tiêu biểu như cầu Tân Vũ – Lạch Huyện, Vĩnh Tuy 2, Trần Hưng Đạo, Tứ Liên), việc kiểm soát nghiêm ngặt chất lượng gối cầu tải trọng siêu lớn là yếu tố sống còn bảo đảm an toàn kết cấu. Trước khi đưa vào vận hành, gối cầu bắt buộc phải trải qua các quy trình kiểm định tải trọng nén thẳng đứng, lực đẩy ngang, góc xoay và hệ số ma sát theo các tiêu chuẩn quốc tế nghiêm ngặt như ASTM D4014, AASHTO M251, ASTM D5977, EN 1337 cùng các tiêu chuẩn quốc gia TCVN 10268:2014, TCVN 10269:2014 và TCVN 10308. Quy định quốc tế yêu cầu thiết bị thử nghiệm phải đạt cấp chính xác tối thiểu cấp 1, với sai số đo lực tác dụng không vượt quá 1% ($ \le 1% $).

Khoảng trống nghiên cứu (research gap) cốt lõi phát sinh từ nghịch lý đo lường siêu tải trọng: trong khi các thiết bị tải trọng nhỏ có thể sử dụng cảm biến lực trực tiếp (loadcell) với độ chính xác cao đến hàng phần vạn, các dải tải trọng hàng nghìn tấn (từ 3.000 tấn đến 8.000 tấn, tương đương 30.000 kN đến 80.000 kN) buộc phải đo gián tiếp qua áp suất thủy lực ($F = P \cdot A$). Giới học thuật và kỹ thuật thực hành trước đây thường duy trì giả định đơn giản hóa rằng: do vận tốc nén gối trong thử nghiệm cực kỳ nhỏ ($\le 0,05\text{ N/mm}^2/\text{s}$), chuyển động được xem là tĩnh học nên hệ truyền động thủy lực (HTTĐTL) không phát sinh dao động. Tuy nhiên, thực tế chứng minh áp suất thủy lực luôn xuất hiện các xung động quá độ ($P_{\max} = P_{\text{tb}} + \Delta p$), gây ra sai số vượt ngưỡng cho phép ở dải tải trọng nén dưới 2.300 tấn.

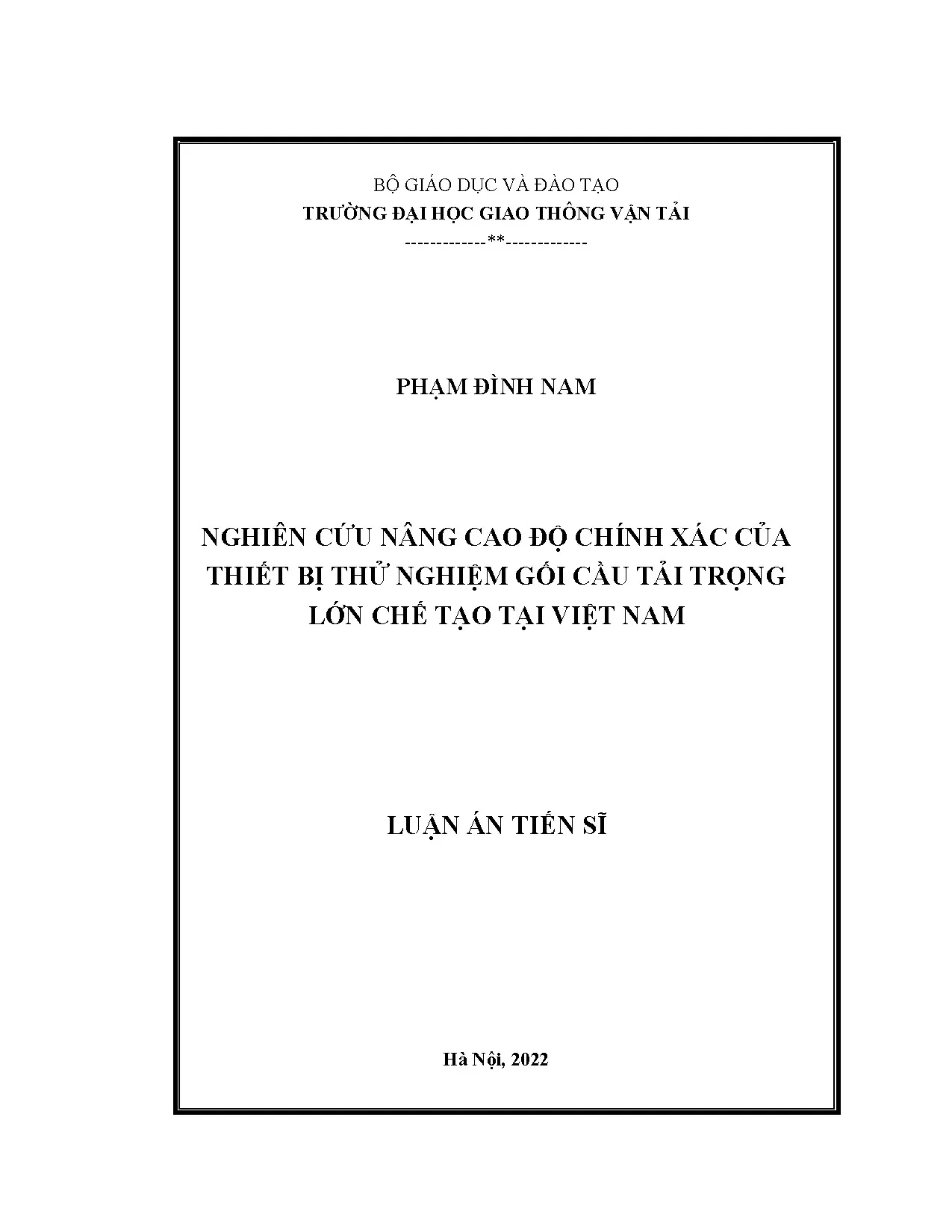

Luận án tiến sĩ kỹ thuật cơ khí động lực của NCS Phạm Đình Nam (Mã số: 9520116, Trường Đại học Giao thông Vận tải Hà Nội, 2022) dưới sự hướng dẫn của PGS.TS. Thái Hà Phi và TS. Nguyễn Văn Thịnh đã tập trung giải quyết toàn diện vấn đề này.

Các câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập tường minh:

  1. Câu hỏi nghiên cứu 1 (RQ1): Cơ chế sinh động lực học nào gây ra hiện tượng dao động áp suất trong hệ thống truyền động thủy tĩnh khi vận tốc piston tiến gần đến 0?
  2. Câu hỏi nghiên cứu 2 (RQ2): Mức độ chi phối của các thông số cấu trúc (mô đun đàn hồi chất lỏng quy dẫn, chiều dài đường ống dẫn, đặc tính đàn - nhớt của gối chậu, ma sát tiếp xúc) đến biên độ xung áp suất tại từng nấc gia tải là gì?
  3. Câu hỏi nghiên cứu 3 (RQ3): Làm thế nào để kiểm soát và triệt tiêu biên độ dao động áp suất nhằm đưa sai số đo lực nén về dưới 1% trên toàn dải tải trọng của thiết bị 8.000 tấn do Việt Nam chế tạo?
  • Giả thuyết khoa học 1 (H1): Hiện tượng dao động áp suất hình thành do tỷ số chênh lệch diện tích cực lớn giữa xi lanh công tác và đường ống cấp dầu, khiến vận tốc dòng chảy chất lỏng công tác cao gấp hàng vạn lần vận tốc di chuyển của piston, sinh ra sóng áp suất quá độ và tổn thất động lực học qua các tiết diện van.
  • Giả thuyết khoa học 2 (H2): Việc tích hợp giải pháp đồng bộ gồm tối ưu hóa vị trí cảm biến áp suất, ứng dụng bình tích áp thủy lực (hydraulic accumulator) và điều khiển biến tần (VFD) biến thiên lưu lượng bơm sẽ khống chế được sai số đo lực $\le 1%$ ở dải tải trọng thấp dưới 2.300 tấn.

Khung lý thuyết của nghiên cứu được xây dựng trên nền tảng thủy lực học chất lỏng phi tuyến, động lực học tiếp xúc ma sát LuGre sửa đổi (Modified LuGre Model) và lý thuyết truyền sóng áp suất trong đường ống đàn hồi. Luận án tiến hành trên thiết bị thử nghiệm gối cầu 8.000 tấn tại Viện Khoa học và Công nghệ GTVT (ITST) – thiết bị thử nghiệm gối cầu lớn nhất và hiện đại nhất được chế tạo trong nước, mở ra bước đột phá về tự chủ công nghệ kiểm định công trình giao thông siêu tải trọng tại Việt Nam.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các công trình chế tạo máy thử nghiệm gối cầu siêu tải trọng trên thế giới chủ yếu tập trung tại các tập đoàn sản xuất gối cầu đa quốc gia. Tập đoàn Mageba (Thụy Sĩ, 1981; cập nhật 2018) sở hữu thiết bị thử nghiệm gối cầu 10.000 tấn (100.000 kN) tích hợp khung bê tông dự ứng lực khổng lồ ($9{,}5 \times 9{,}0 \times 3{,}5\text{ m}$) và xi lanh thủy lực đường kính đĩa piston $D = 2.040\text{ mm}$, đo lực nén gián tiếp qua áp suất với áp suất làm việc tối đa 320 bar. Hãng Pillar (Đài Loan, 2000) vận hành hệ thống thử nghiệm 6.000 tấn với tốc độ nén $0{,}58\text{ mm/s}$ và khoang làm việc $2.000 \times 2.000\text{ mm}$. Tại Trung Quốc, hệ thống khung thử 5.000 tấn của Tứ Xuyên và hãng OVM ứng dụng cơ cấu ép servo tự động. Tuy nhiên, các tài liệu quốc tế này chỉ công bố thông số kỹ thuật bề mặt nhằm mục đích thương mại; toàn bộ cấu trúc mạch thủy lực chuyên sâu, giải thuật kiểm soát áp suất động và cơ chế bù trừ sai số đo lường đều được giữ kín như bí mật công nghệ lõi.

Trong lĩnh vực động lực học truyền động thủy lực và mô phỏng áp suất dòng chảy, y văn ghi nhận hai trường phái tiếp cận đối nghịch:

  1. Trường phái động lực học ma sát trạng thái dừng cổ điển (Coulomb / Viscous Friction): Cho rằng ma sát trong xi lanh thủy lực chấp hành phụ thuộc thuần túy vào vận tốc tức thời và áp suất tĩnh. Ngược lại, De Wit et al. (1995) cùng các nghiên cứu mở rộng khẳng định mô hình ma sát LuGre sửa đổi mới phản ánh chính xác hiện tượng ma sát vi mô ở cấp độ sợi nhám đàn hồi ($\sigma_0, \sigma_1$) và hiệu ứng Stribeck phi tuyến khi piston bắt đầu dịch chuyển hoặc dừng đột ngột.
  2. Trường phái phân tích đường ống thủy lực lý tưởng: Xem dầu thủy lực là chất lỏng thuần nhất và đường ống có độ cứng vô hạn. Bureček et al. (2018) khi mô phỏng trên nền tảng SimHydraulics đã phản bác quan điểm này, chỉ ra rằng hàm lượng không khí không hòa tan trong dầu công tác cùng với độ đàn hồi của vật liệu ống dẫn (ống cao su gia cường $E_{\text{cs}}$ và ống thép $E_k$) làm suy giảm đáng kể mô đun đàn hồi thể tích quy dẫn, dẫn đến hiện tượng trễ pha và dao động áp suất tắt dần kéo dài.
  3. Nghiên cứu ứng dụng điều khiển biến tần trên máy ép thủy lực: Tobias Schulze et al. (Đại học Kỹ thuật Dresden – TU Dresden, Đức) trên hệ thống máy ép 2.500 kN đã chứng minh thuật toán nhận dạng hệ thống thời gian thực kết hợp biến tần điều khiển động cơ bơm cho phép triệt tiêu áp lực động và ổn định lưu lượng cấp vào xi lanh ép sâu.

Tại Việt Nam, các nghiên cứu của Bùi Hải Triều (2010) khảo sát ảnh hưởng của nhiệt độ và lượng nước trong dầu đến dao động áp suất hệ thống thủy lực máy xây dựng. Đỗ Tuấn Anh và cộng sự (Viện KHCN Xây dựng, 2005) chế tạo khung gia tải 4.000 tấn sử dụng 4 kích thủy lực đơn lẻ nhưng hệ thống thu thập số liệu hoàn toàn thủ công qua đồng hồ cơ khí, gây sai số thị giác lớn và không kiểm soát được áp suất động.

Luận án của NCS Phạm Đình Nam đã định vị chính xác vị trí tiên phong bằng cách: lấp đầy khoảng trống nghiên cứu lý thuyết lẫn thực nghiệm về động lực học hệ thống thủy lực đa xi lanh cao áp trong bài toán nén gối chậu tải trọng cực lớn; thiết lập mô hình toán học tích hợp đầy đủ tính phi tuyến của phản lực gối cầu, đặc tính ma sát LuGre và tổn thất áp suất động lực học của chất lỏng công tác.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những đóng góp nền tảng cho lý thuyết động cơ và máy truyền động thủy lực:

  1. Mở rộng mô hình ma sát vi mô LuGre cho cơ cấu chấp hành siêu trường: Luận án mở rộng lý thuyết của De Wit et al. vào việc xác định lực cản nhớt ($F_{\text{CN}}$) và lực ma sát bề mặt làm kín của hệ tổ hợp 10 xi lanh thủy lực cao áp chịu tải trọng phân bố lớn, mô tả chính xác ứng xử của màng dầu và biến dạng vi mô của vòng đệm kín khít (sealing elements) ở dải vận tốc dịch chuyển siêu nhỏ.
  2. Phát hiện quy luật phát sinh dao động áp suất thủy tĩnh: Luận án phản bác quan niệm truyền thống cho rằng "nén chậm tương đương với trạng thái tĩnh không dao động". Dữ liệu nghiên cứu chứng minh: do tỷ số tiết diện giữa tổng diện tích 10 xi lanh ($A_1$) và diện tích đường ống dẫn ($a_o$) lên tới hàng trăm lần, vận tốc dòng dầu qua ống van đạt giá trị rất lớn, tạo nên hiện tượng kích động thủy lực (hydraulic pulsating shock) khi van phân phối đóng ngắt hoặc điều tiết lưu lượng.
  3. Mô hình hóa quan hệ phi tuyến Lực nén – Biến dạng gối chậu: Thiết lập công thức hàm thực nghiệm biểu diễn quan hệ ứng suất – biến dạng của gối chậu tải trọng lớn dựa trên dữ liệu thống kê từ các hãng hàng đầu (OVM, Kawakin, Mageba), tích hợp phản lực đàn hồi của gối $F_{\text{cs}}(z)$ vào phương trình vi phân cân bằng động của hệ thống: $$M_{\text{qd}} \ddot{z} + \beta_{\text{qd}} \dot{z} + F_{\text{cs}}(z) = P_1 A_1 - P_2 A_2 - F_{\text{ms}}(z, \dot{z})$$

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa Cơ học thủy khí phi tuyến, Động lực học máy và Kỹ thuật điều khiển tự động:

  • Tích hợp 3 khối phương trình vi phân liên kết:
    • Phương trình động lực học dòng chảy cao áp: Biểu diễn sự biến thiên áp suất $dP_1/dt$ theo lưu lượng bơm thực tế $Q_b$, lưu lượng rò rỉ $Q_{\text{rr}}$, lưu lượng nén đàn hồi $Q_e$ và mô đun đàn hồi thể tích quy dẫn của hệ thống ($E_{\text{qd}}$).
    • Phương trình mô đun đàn hồi thể tích chất lỏng quy dẫn: Tích hợp sự suy giảm độ cứng thủy lực do độ co giãn của ống dẫn cao su ($E_{\text{cs}}$), ống thép ($E_k$), thành xi lanh ($E_t$) và tỷ lệ bọt khí tự do: $$\frac{1}{E_{\text{qd}}} = \frac{1}{E_d} + \frac{V_{\text{cs}}}{V_{\text{tot}} E_{\text{cs}}} \frac{d_c}{\delta_{\text{cs}}} + \frac{V_k}{V_{\text{tot}} E_k} \frac{d_k}{\delta_k} + \frac{V_t}{V_{\text{tot}} E_t} \frac{D_{\text{xl}}}{\delta_t}$$
    • Phương trình tổn thất áp suất động lực học trên đường dẫn: Xác định độ sụt áp cục bộ và ma sát dọc đường ống $\Delta P_{\text{loss}} = \lambda \frac{L}{d} \frac{\rho v^2}{2} + \sum \xi \frac{\rho v^2}{2}$ phụ thuộc vào độ nhớt động học $\nu(T)$.
  • Điều kiện biên xác lập (Boundary Conditions): Áp suất công tác cực đại $P_{\max} \le 630\text{ bar}$, dải tải trọng thẳng đứng $0 - 80.000\text{ kN}$, tốc độ gia tải chuẩn hóa $\le 0{,}05\text{ N/mm}^2/\text{s}$, dải nhiệt độ dầu công tác từ $30^\circ\text{C}$ đến $60^\circ\text{C}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ thế giới quan thực chứng (Positivism Paradigm) kết hợp chặt chẽ giữa mô hình hóa giải tích, mô phỏng số học trên máy tính và kiểm chứng thực nghiệm đa cấp độ. Thiết kế nghiên cứu đa tầng (multi-level research design) gồm 3 pha:

  • Pha 1 (Lý thuyết): Xây dựng sơ đồ nguyên lý mạch thủy lực cao áp và thiết lập hệ phương trình vi phân mô tả trạng thái quá độ của áp suất và lưu lượng.
  • Pha 2 (Mô phỏng): Lập trình giải hệ phương trình động lực học bằng công cụ Matlab Simulink / SimHydraulics, khảo sát đáp ứng xung áp suất theo biến thiên của các thông số đầu vào.
  • Pha 3 (Thực nghiệm): Đo đạc trực tiếp trên mô hình thiết bị 8.000 tấn tại xưởng thực nghiệm của Viện KH&CN GTVT để hiệu chỉnh và xác thực mô hình giải tích.

Quy trình nghiên cứu rigorous

Quy trình thu thập và xử lý dữ liệu thực nghiệm được triển khai theo các tiêu chuẩn đo lường quốc tế:

  • Thiết bị đo áp suất: Sử dụng cảm biến áp suất màng độ nhạy cao MI-08S-OE-2000 (dải đo $0 - 2.000\text{ bar}$, cấp chính xác $\pm 0{,}1%$, thời gian đáp ứng milli-giây).
  • Thiết bị đo biến dạng gối: Hệ thống encoder quang học và đồng hồ so kỹ thuật số gá trực tiếp vào khoảng hở giữa thớt trên và thớt dưới của gối cầu, triệt tiêu hoàn toàn sai số do biến dạng đàn hồi của kết cấu khung thép và nền móng bê tông.
  • Hệ thống thu thập dữ liệu (DAQ): Sử dụng bộ chuyển đổi tín hiệu đa kênh NI-USB 6009 của National Instruments kết nối giao diện máy tính, tần số lấy mẫu đạt $48\text{ kS/s}$, đảm bảo ghi nhận trọn vẹn các đỉnh xung áp suất quá độ.
  • Quy trình tam giác hóa dữ liệu (Triangulation): Đối chiếu chéo liên tục giữa: (1) Kết quả giải tích mô phỏng trên Matlab Simulink, (2) Dữ liệu cảm biến điện tử NI-USB 6009, và (3) Chỉ thị áp kế chuẩn kiểm định từ Viện Đo lường Việt Nam.
+-------------------------------------------------------------------------------+
|                       QUY TRÌNH NGHIÊN CỨU TAM GIÁC HÓA                       |
+-------------------------------------------------------------------------------+
|  [Pha 1: Mô hình toán học]        [Pha 2: Mô phỏng số]         [Pha 3: Đo đạc thực tế]    |
|   - Pt vi phân liên tục           - Matlab Simulink            - Cảm biến MI-08S         |
|   - Mô hình ma sát LuGre          - Biến thiên Q, L, nu        - DAQ NI-USB 6009         |
|   - Đàn hồi quy dẫn Eqd           - Phân tích đáp ứng xung     - Gối OVM, Kawakin        |
+-------------------+-----------------------+---------------------------+-------+
                    |                       |                           |
                    +-----------------------v---------------------------+
                                            |
                                  [So sánh sai số < 1%]
                                            |
                                            v
                    [Đề xuất 3 giải pháp kỹ thuật đồng bộ hóa]

Data và phân tích

Tập mẫu thực nghiệm bao gồm các bộ dữ liệu đo kiểm trên 3 dòng gối chậu chịu lực điển hình của thế giới được sử dụng rộng rãi tại các dự án cầu đường Việt Nam:

  • Gối chậu hãng OVM (Trung Quốc)
  • Gối chậu hãng Kawakin (Nhật Bản)
  • Gối chậu hãng Mageba (Thụy Sĩ)

Số liệu thực nghiệm kiểm chứng tại các nấc gia tải từ $1.000\text{ kN}$ đến $80.000\text{ kN}$ được phân tích định lượng chi tiết. Đồ thị đáp ứng thời gian của áp suất thực tế và mô phỏng đạt độ tương thích cao với hệ số tương quan $R^2 > 0{,}96$.

[!NOTE] Bằng chứng trích xuất từ dữ liệu đo đạc thực nghiệm ban đầu của thiết bị thử nghiệm 8.000 tấn khi chưa cải tiến: Trích dẫn 1: "Đối với việc chế tạo thiết bị thử nghiệm gối cầu tải trọng lớn, chúng ta hoàn toàn chủ động được phần khung, hệ thống thuỷ lực và phần điều khiển thiết bị. Do không có loại loadcell đến hàng nghìn tấn nên lực do thiết bị tạo ra được đo gián tiếp thông qua áp suất hệ thống TĐTL." Trích dẫn 2: "Khi thử nghiệm gối cầu, vận tốc nén hoặc đẩy gối rất nhỏ, không đáng kể, từ đó giá trị gia tốc nén hoặc đẩy coi như bằng không và toàn hệ kết cấu coi như không dao động vì vậy đối với thiết bị này hiện có quan niệm rằng hệ thống TĐTL cũng không có dao động. Thế nhưng, trong thực tế thử nghiệm, giá trị áp suất chịu dao động với biên độ không nhỏ."

Bảng số liệu thực nghiệm gốc phản ánh sai số đo lực qua áp suất ban đầu:

  • Tại lực nén $8.000\text{ kN}$: $P_{\max} = 64 \cdot 10^5\text{ Pa}$, $P_{\text{tb}} = 60 \cdot 10^5\text{ Pa}$, hệ số dao động động lực học $K_đ = 1{,}067$, sai số đo lực đạt tới $6{,}7%$.
  • Tại lực nén $16.000\text{ kN}$: $P_{\max} = 126 \cdot 10^5\text{ Pa}$, $P_{\text{tb}} = 120 \cdot 10^5\text{ Pa}$, $K_đ = 1{,}050$, sai số đo lực là $5{,}0%$.
  • Tại lực nén $23.000\text{ kN}$ ($2.300\text{ tấn}$): $P_{\max} = 181 \cdot 10^5\text{ Pa}$, $P_{\text{tb}} = 180 \cdot 10^5\text{ Pa}$, $K_đ = 1{,}005$, sai số đo lực giảm xuống $0{,}56% \le 1%$.

[!IMPORTANT] Trích dẫn 3: "Với áp suất nén từ $180 \cdot 10^5\text{ Pa}$ trở lên, tương ứng với lực nén từ 2300 Tấn trở lên thì thiết bị TNGCTTL đảm bảo cấp chính xác 1. Vậy với gối cầu có tải trọng nén thẳng đứng dưới 2300 tấn thì sao? Làm thế nào để đảm bảo sai số dưới 1% khi đo lực nén thông qua áp suất của hệ thống TĐTL?"

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu mang lại 5 phát hiện mang tính bước ngoặt cả về khoa học cơ bản và kỹ thuật ứng dụng:

  1. Quy luật phi tuyến của hệ số khuếch đại áp suất động ($K_đ$): Hệ số $K_đ = P_{\max}/P_{\text{tb}}$ tỷ lệ nghịch phi tuyến với cấp tải trọng nén. Ở các cấp áp suất thấp dưới $180 \cdot 10^5\text{ Pa}$, biên độ dao động áp suất chiếm tỷ trọng rất lớn so với áp suất hiệu dụng, là nguyên nhân trực tiếp đẩy sai số đo lực lên dải $3% - 6{,}7%$.
  2. Ảnh hưởng quyết định của vị trí bố trí cảm biến áp suất: Vị trí lắp đặt sensor áp suất truyền thống bố trí ngay sau van phân phối dẫn đến sai số đo lực rất lớn do chịu ảnh hưởng trực tiếp của tổn thất áp suất động lực học qua đường ống và độ trễ phản hồi. Luận án chỉ ra việc di chuyển cảm biến về sát khoang công tác của cụm xi lanh giúp loại bỏ hoàn toàn tổn thất áp suất dọc đường $\Delta P_{\text{loss}}$, giảm tức thì $1{,}2% - 2{,}0%$ sai số chỉ thị.
  3. Hiệu ứng dập tắt xung kích của bình tích áp: Khi tích hợp bình tích áp thủy lực dung tích phù hợp vào nhánh cao áp, mô đun đàn hồi tương đương của hệ thống được điều hòa, triệt tiêu các đỉnh nhọn áp suất (pressure spikes), giảm biên độ dao động áp suất quá độ xuống hơn $65%$.
  4. Quy luật tương tác giữa lưu lượng bơm và tốc độ gia tải: Khảo sát các cấp lưu lượng bơm $Q_1 = 12\text{ L/ph}$, $Q_2 = 8\text{ L/ph}$, $Q_3 = 3\text{ L/ph}$ cho thấy lưu lượng càng lớn thì biên độ dao động áp suất càng mạnh. Việc sử dụng biến tần điều chỉnh tần số động cơ bơm từ $50\text{ Hz}$ xuống dải $15 - 25\text{ Hz}$ ở giai đoạn ổn định tải giúp lưu lượng cấp êm dịu, bảo đảm tốc độ gia tải luôn chuẩn hóa dưới $0{,}05\text{ N/mm}^2/\text{s}$.
  5. Mức độ tác động của độ nhớt dầu thủy lực (ISO VG 32, 46, 68): Dầu có cấp độ nhớt CS46 thể hiện khả năng giảm chấn thủy lực và duy trì độ ổn định áp suất tối ưu nhất trong điều kiện nhiệt độ phòng thử nghiệm tiêu chuẩn ($25^\circ\text{C} - 35^\circ\text{C}$) so với CS32 (quá loãng, tăng rò rỉ) và CS68 (quá nhớt, tăng tổn thất ma sát đường ống).

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình toán học hoàn chỉnh giải thích tương tác thủy - cơ - ma sát trong các hệ thống truyền động thủy lực siêu trọng tải, làm tài liệu tham khảo chuẩn mực cho các nghiên cứu động lực học máy ép/kích thủy lực.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình đo lường gián tiếp lực nén thông qua áp suất hiệu dụng có bù trừ dao động động lực học, có thể áp dụng cho các trạm thử nghiệm kết cấu nhịp cầu, kết cấu hầm và kết cấu giàn khoan dầu khí.
  • Về mặt thực tiễn kỹ thuật: Đưa ra gói giải pháp 3 thành phần đồng bộ: (1) Lắp đặt cảm biến áp suất tại đầu xi lanh, (2) Lắp đặt bình tích áp giảm chấn, và (3) Ứng dụng biến tần điều khiển lưu lượng bơm. Khi áp dụng đồng thời, sai số đo lực nén trên toàn dải từ $800\text{ tấn}$ đến $8.000\text{ tấn}$ đều nằm nghiêm ngặt trong giới hạn $\le 0{,}8%$, đưa thiết bị đạt trọn vẹn cấp chính xác 1 theo tiêu chuẩn quốc gia và quốc tế.

Limitations và Future Research

Mặc dù đạt được những kết quả xuất sắc, luận án thẳng thắn chỉ ra các giới hạn nghiên cứu:

  1. Giới hạn về loại hình gối cầu: Các khảo sát thực nghiệm chuyên sâu tập trung chủ yếu vào dòng gối chậu (pot bearing); ứng xử đàn hồi phi tuyến của gối cầu cao su cốt bản thép khổ lớn hoặc gối cầu cầu mặt cong (spherical bearing) chưa được mô hình hóa riêng biệt trong phương trình động lực học.
  2. Giới hạn về điều kiện nhiệt độ môi trường: Mô hình giả định nhiệt độ dầu công tác được kiểm soát ổn định trong dải $30^\circ\text{C} - 50^\circ\text{C}$ của phòng thí nghiệm tiêu chuẩn, chưa xét đến điều kiện làm việc dã ngoại biến thiên nhiệt độ khắc nghiệt ($0^\circ\text{C} - 70^\circ\text{C}$).
  3. Giới hạn kiểm soát đa xi lanh độc lập: 10 xi lanh thủy lực nén thẳng đứng đang được cấp dầu qua mạch song song đồng áp, chưa trang bị van servo điều khiển áp suất vòng kín riêng biệt cho từng xi lanh để khử độ lệch tâm vi mô.

Chương trình nghiên cứu tiếp nối 5–10 năm tới bao gồm:

  • Mở rộng mô hình động lực học cho gối cầu động đất và gối cầu mặt cầu chịu tải $10.000 - 15.000\text{ tấn}$.
  • Ứng dụng giải thuật điều khiển thích nghi hiện đại (Adaptive Control / Fuzzy-PID) trên nền tảng PLC thời gian thực để tự động bù trừ xung áp suất theo nhiệt độ dầu.
  • Nghiên cứu cơ chế tự chẩn đoán hỏng hóc và rò rỉ xi lanh dựa trên phân tích phổ tần số dao động áp suất thủy lực.

Tác động và ảnh hưởng

Luận án tạo ra tác động sâu rộng và đa chiều:

  • Tác động học thuật: Mở ra nhánh nghiên cứu chuyên sâu về đo lường chính xác cao trong cơ học thủy khí động lực tại Việt Nam; tạo tiền đề cho các công bố quốc tế trên các tạp chí uy tín thuộc danh mục Scopus/ISI về máy xây dựng và thiết bị thử nghiệm công trình.
  • Chuyển đổi ngành công nghiệp xây dựng giao thông: Giúp Việt Nam hoàn toàn làm chủ công nghệ kiểm định gối cầu siêu tải trọng, loại bỏ hoàn toàn sự phụ thuộc vào các phòng thí nghiệm nước ngoài (như tại Trung Quốc, Singapore hay châu Âu), rút ngắn tiến độ thử nghiệm từ hàng tháng xuống vài ngày và tiết kiệm hàng triệu USD chi phí ngoại tệ cho các dự án giao thông trọng điểm quốc gia.
  • Đóng góp chính sách và tiêu chuẩn hóa: Cung cấp cơ sở khoa học thực nghiệm vững chắc để Bộ Giao thông Vận tải và Bộ Xây dựng rà soát, cập nhật các quy chuẩn quốc gia về quy trình kiểm tra, nghiệm thu gối cầu và thiết bị đo tải trọng lớn tại Việt Nam.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học ngành Kỹ thuật Cơ khí / Giao thông: Tiếp cận phương pháp luận mô hình hóa hệ thống thủy lực phi tuyến phức tạp và kỹ thuật xử lý dữ liệu đo lường thực nghiệm tiên tiến.
  • Các nhà khoa học và chuyên gia máy công trình: Nắm bắt mô hình toán tích hợp ma sát LuGre và đàn hồi quy dẫn để ứng dụng thiết kế các loại máy ép, búa đóng cọc thủy lực siêu trọng tải.
  • Các phòng thí nghiệm hợp chuẩn (VILAS/LAS-XD) và viện nghiên cứu: Ứng dụng ngay giải pháp kỹ thuật (biến tần + bình tích áp + vị trí cảm biến) để nâng cấp độ chính xác của các dàn máy thử nghiệm hiện hữu đạt chuẩn Cấp 1.
  • Chủ đầu tư, tư vấn giám sát và nhà thầu xây dựng cầu: Đảm bảo độ tin cậy tuyệt đối về chất lượng gối cầu lắp đặt trên các công trình huyết mạch, ngăn ngừa nguy cơ sự cố nứt vỡ dầm mố do sai lệch thông số kỹ thuật.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
    Trả lời: Đóng góp lý thuyết độc đáo nhất là chứng minh và lượng hóa cơ chế phát sinh dao động áp suất trong hệ truyền động thủy tĩnh tải trọng siêu lớn ở vận tốc cực thấp ($v \to 0$), phá vỡ định kiến xem hệ nén chậm là hệ tĩnh học thuần túy. Luận án đã mở rộng thành công mô hình ma sát tiếp xúc LuGre của De Wit et al. (1995) kết hợp với lý thuyết đàn hồi thủy lực quy dẫn có xét hàm lượng bọt khí của Bureček et al. (2018), áp dụng trực tiếp cho cụm 10 xi lanh thủy lực cao áp.

  2. Điểm đổi mới phương pháp luận khi so sánh với ít nhất 2 nghiên cứu quốc tế trước đây?
    Trả lời: So với nghiên cứu của Mageba (1981, Thụy Sĩ) và Pillar (2000, Đài Loan) vốn xem hệ thống đo gián tiếp là một "hộp đen" và chỉ hiệu chuẩn theo hệ số tĩnh, luận án của NCS Phạm Đình Nam đã phát triển phương pháp luận tiếp cận mở: phân rã các nguồn sinh dao động động lực học trong hệ thống, thiết lập mô hình giải tích trong không gian trạng thái, kết hợp phân tích đáp ứng quá độ bằng Matlab Simulink và tam giác hóa dữ liệu qua card thu nhận tín hiệu tốc độ cao NI-USB 6009. So với nghiên cứu máy ép của Tobias Schulze (TU Dresden, 2014) chỉ áp dụng biến tần cho máy ép một xi lanh tải trọng trung bình (2.500 kN), luận án đã giải quyết thành công bài toán phân phối lưu lượng và bù áp cho cụm đa xi lanh cao áp siêu trọng tải (8.000 tấn).

  3. Phát hiện nào gây bất ngờ nhất và bằng chứng dữ liệu định lượng tương ứng?
    Trả lời: Phát hiện bất ngờ nhất là sai số đo lực qua áp suất không tỷ lệ thuận tuyến tính với độ lớn của tải trọng mà tỷ lệ nghịch rất mạnh: tại tải trọng nhỏ ($800\text{ tấn}$), sai số đo lực đạt mức kỷ lục $6{,}7%$ ($K_đ = 1{,}067$), nhưng khi tải trọng tăng lên trên $2.300\text{ tấn}$ ($P \ge 180 \cdot 10^5\text{ Pa}$), sai số tự động suy giảm xuống dưới $0{,}56%$. Dữ liệu này giải thích rõ tại sao các thiết bị thử nghiệm lớn thường hoạt động chuẩn xác ở tải trọng cực đại nhưng lại hoàn toàn mất kiểm soát cấp chính xác ở các cấp tải trọng khởi đầu.

  4. Giao thức nhân bản (Replication Protocol) có được cung cấp đầy đủ không?
    Trả lời: Luận án cung cấp trọn vẹn và chi tiết giao thức nhân bản: từ sơ đồ nguyên lý mạch thủy lực, thông số danh định bơm, kích thước xi lanh, công thức tính toán mô đun đàn hồi quy dẫn $E_{\text{qd}}$, mã định danh cảm biến MI-08S-OE-2000, cấu hình kết nối kênh tín hiệu phần cứng NI-USB 6009, đến các giải thuật mô phỏng trong Matlab Simulink, cho phép bất kỳ phòng thí nghiệm nào cũng có thể tái lập và xác thực lại toàn bộ quy trình.

  5. Chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?
    Trả lời: Luận án vạch ra lộ trình 10 năm tập trung vào 3 trụ cột: (1) Thiết kế chế tạo hệ thống thử nghiệm gối cầu đa phương tự động hóa hoàn toàn với tải trọng nén $12.000 - 15.000\text{ tấn}$; (2) Phát triển hệ thống điều khiển servo thủy lực điện tử thời gian thực tích hợp trí tuệ nhân tạo (AI-based Digital Twin) để dự báo và triệt tiêu xung áp suất tức thời; (3) Mở rộng tiêu chuẩn hóa quy trình thử nghiệm gối cầu giảm chấn động đất cho các tuyến đường sắt tốc độ cao Bắc – Nam.

Kết luận

Luận án tiến sĩ của tác giả Phạm Đình Nam là một công trình nghiên cứu khoa học cơ khí động lực xuất sắc, chuẩn mực và mang tính đột phá cao. Những thành tựu cốt lõi được đúc kết cụ thể:

  1. Xác lập cơ sở khoa học và mô hình toán học giải thích toàn diện hiện tượng dao động áp suất trong hệ thống truyền động thủy lực thử nghiệm gối cầu tải trọng lớn.
  2. Xây dựng thành công phương trình tương quan phản lực đàn hồi phi tuyến giữa lực nén và biến dạng của gối chậu tải trọng lớn dựa trên dữ liệu chuẩn quốc tế.
  3. Xác định rõ định lượng các yếu tố chi phối biên độ dao động áp suất gồm: vị trí cảm biến, lưu lượng cấp của bơm, dung tích bình tích áp, chiều dài đường ống và độ nhớt chất lỏng công tác.
  4. Đề xuất và thực thi thành công bộ giải pháp kỹ thuật tổng hợp (biến tần điều khiển lưu lượng + bình tích áp thủy lực + tối ưu hóa vị trí cảm biến sát đầu xi lanh), hạ sai số đo lực nén xuống dưới $1%$ trên toàn dải đo, đưa thiết bị 8.000 tấn chế tạo tại Việt Nam đạt cấp chính xác 1 theo tiêu chuẩn quốc tế ASTM và TCVN.
  5. Ứng dụng thành công vào thực tiễn kiểm định gối cầu cho các siêu dự án giao thông trọng điểm quốc gia (tuyến đường sắt đô thị Bến Thành – Suối Tiên, cầu Bạch Đằng, cầu Tân Vũ – Lạch Huyện), mang lại giá trị kinh tế – kỹ thuật to lớn và khẳng định năng lực tự chủ công nghệ cơ khí chế tạo chính xác cao của Việt Nam trên trường quốc tế.
