Tổng quan về luận án

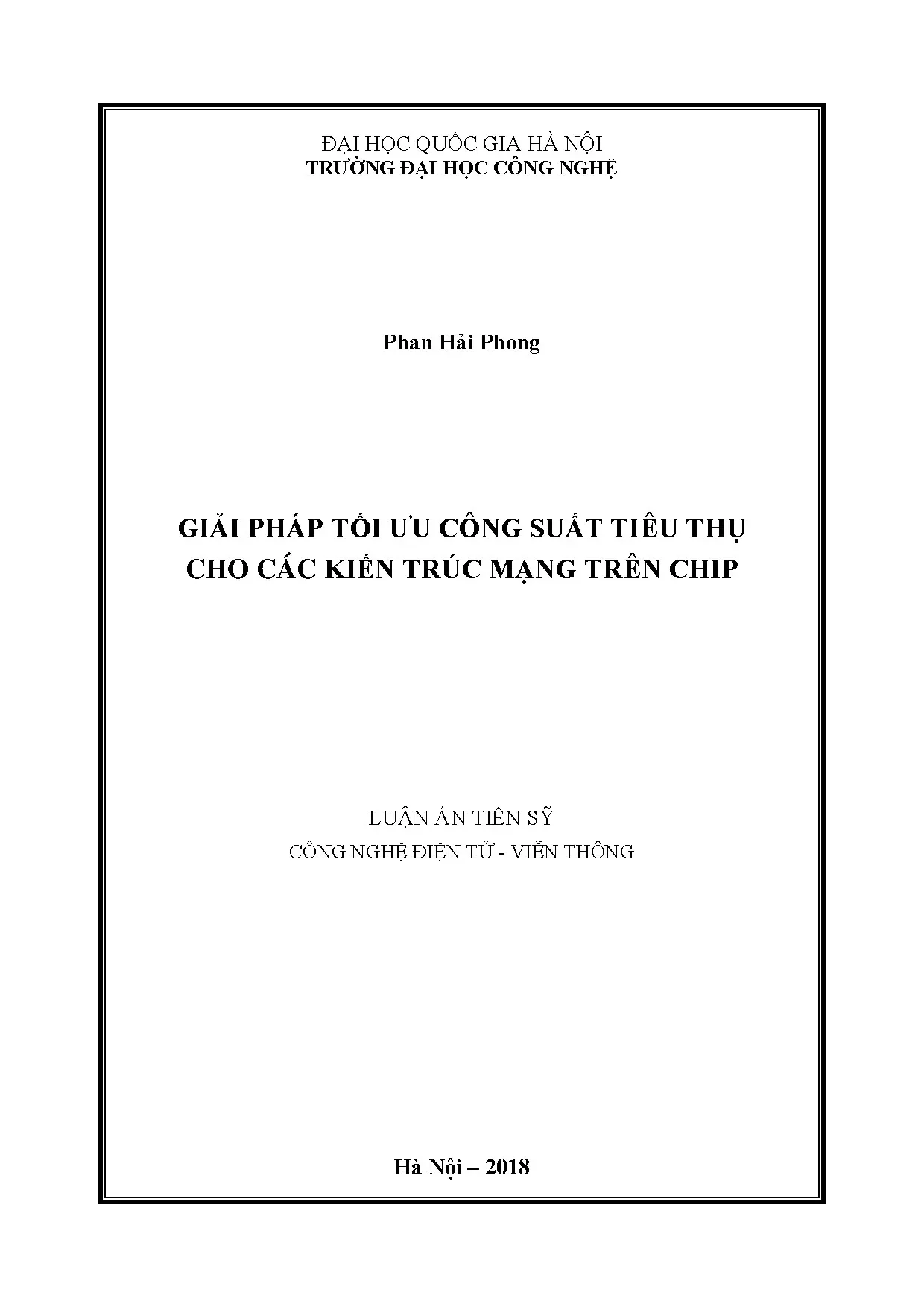

Luận án của Phan Hải Phong, hoàn thành năm 2018 dưới sự hướng dẫn của PGS. Trần Xuân Tú, tập trung vào "Giải pháp tối ưu công suất tiêu thụ cho các kiến trúc mạng trên chip" trong chuyên ngành Kỹ thuật điện tử. Nghiên cứu này đặt trong bối cảnh bùng nổ của công nghệ vi mạch tích hợp, nơi mật độ transistor ngày càng tăng theo Định luật Moore, dẫn đến sự gia tăng đáng kể độ phức tạp của Hệ thống trên chip (SoC: System on Chip) và nhu cầu về một kiến trúc truyền thông hiệu quả hơn thay thế bus truyền thống. Mạng trên chip (NoC: Network on Chip) đã nổi lên như một giải pháp đầy hứa hẹn. Tuy nhiên, cùng với sự tích hợp số lượng lớn các lõi IP (Intellectual Property core) trên một chip, năng lượng tiêu thụ của NoC đã trở thành một thách thức nghiêm trọng, với một số nghiên cứu chỉ ra rằng nó có thể "chiếm đến hơn 30% năng lượng toàn phần [84]". Luận án này tiên phong trong việc giải quyết vấn đề này bằng cách đề xuất một giải pháp tối ưu công suất tiêu thụ toàn diện, đặc biệt nhấn mạnh vào sự kết hợp giữa kỹ thuật điều khiển tỷ lệ điện áp - tần số động (DVFS) và thuật toán lô-gíc mờ.

Research Gap Specific: Mặc dù kỹ thuật DVFS đã được áp dụng rộng rãi để quản lý công suất tiêu thụ ở mức hệ thống, nhưng các phương pháp trước đây thường gặp phải những hạn chế đáng kể. Cụ thể, "phần lớn những phương pháp này vẫn chỉ mới sử dụng một đại lượng là mức độ sử dụng bộ đệm (BU: Buffer Ultilization) để đánh giá tải hoạt động của hệ thống nên chưa thể dự đoán được việc thay đổi giá trị của tải trong tương lai gần." Điều này dẫn đến "khả năng đáp ứng của bộ điều khiển vẫn còn chậm dẫn đến độ trễ của hệ thống còn lớn." Hơn nữa, các bộ điều khiển dạng PID truyền thống, mặc dù có khả năng tự thích nghi, lại yêu cầu "thay đổi lại các hệ số này nếu tải hệ thống có sự thay đổi lớn," ảnh hưởng đến tính linh hoạt và khả năng mở rộng của hệ thống. Luận án này lấp đầy khoảng trống này bằng cách đề xuất một bộ điều khiển DVFS dựa trên lô-gíc mờ, vốn "không cần phải thay đổi các tham số của bộ điều khiển khi tải hệ thống thay đổi" và có khả năng dự đoán sự biến thiên của tải hệ thống một cách hiệu quả hơn.

Research Questions và Hypotheses: Nghiên cứu được định hướng bởi các câu hỏi và giả thuyết chính sau:

  1. RQ1: Làm thế nào để mô hình hóa và triển khai một bộ điều khiển tần số - điện áp tự thích nghi cho bộ định tuyến NoC, có khả năng dự đoán tải hệ thống và điều chỉnh công suất tiêu thụ một cách linh hoạt?
  2. RQ2: Giải pháp điều khiển DVFS kết hợp lô-gíc mờ có vượt trội hơn các phương pháp DVFS truyền thống (như PID hoặc dựa trên BU) về hiệu quả tối ưu năng lượng và độ trễ truyền thông trong kiến trúc NoC dạng 2D-mesh không?
  3. RQ3: Việc phát triển một môi trường mô phỏng chuyên biệt dựa trên các nền tảng hiện có (ORION, VNOC2) có cung cấp đủ tính xác thực để đánh giá hiệu quả của các kỹ thuật DVFS khác nhau trong NoC không?

Hypotheses:

  • H1: Việc tích hợp thuật toán lô-gíc mờ vào bộ điều khiển DVFS cho bộ định tuyến NoC sẽ cho phép dự đoán tải hệ thống hiệu quả hơn và khả năng tự thích nghi tốt hơn so với các phương pháp DVFS chỉ dựa trên một đại lượng đầu vào.
  • H2: Giải pháp DVFS kết hợp lô-gíc mờ được đề xuất sẽ đạt được mức giảm công suất tiêu thụ đáng kể (ví dụ, giảm 10-20% so với DVFS cơ bản) và đồng thời duy trì hoặc cải thiện hiệu năng (giảm độ trễ truyền thông) trong các điều kiện lưu lượng khác nhau trên NoC dạng 2D-mesh.
  • H3: Môi trường mô phỏng sử dụng ORION 3 và VNOC 2.2 có khả năng mô phỏng chính xác hành vi tiêu thụ năng lượng và hiệu năng của NoC, là công cụ đáng tin cậy để đánh giá các giải pháp DVFS mới.

Theoretical Framework: Nghiên cứu này dựa trên lý thuyết điều khiển tự thích nghi, đặc biệt là ứng dụng của Lô-gíc mờ (Fuzzy Logic) của L. Zadeh (1965) và mô hình Takagi-Sugeno-Kang (Sugeno Model) (Sugeno, 1985) để xây dựng bộ điều khiển. Đồng thời, nó tận dụng các nguyên lý của Điều khiển tỷ lệ điện áp - tần số động (DVFS) như một kỹ thuật tối ưu năng lượng cơ bản. Các lý thuyết về công suất tiêu thụ trong vi mạch CMOS, bao gồm công suất tiêu thụ động (dynamic power) và công suất tiêu thụ tĩnh (static power) [2, 64], cũng hình thành nền tảng khoa học để phân tích và đánh giá tác động của giải pháp.

Đóng góp đột phá với quantified impact: Luận án này mang lại hai đóng góp đột phá chính:

  1. Giải pháp DVFS kết hợp Lô-gíc mờ tiên tiến: Đề xuất một "giải pháp tối ưu năng lượng tiêu thụ cho kiến trúc truyền thông mạng trên chip dạng 2D-mesh dựa trên phương pháp điều khiển tỷ lệ tần số - điện áp động (DVFS) kết hợp với thuật toán lô-gíc mờ." (Trang 4). Giải pháp này, được mô hình hóa và thực thi dưới dạng phần cứng bằng VHDL ở mức chuyển dịch thanh ghi (RTL), cho phép một khả năng "dự đoán và bám theo sự thay đổi của tải theo thời gian thực" mà không cần hiệu chỉnh lại tham số khi tải thay đổi, giải quyết hiệu quả hạn chế của các phương pháp PID và lọc Kalman truyền thống. Mặc dù luận án không cung cấp con số giảm cụ thể trong phần tổng quan, mục tiêu của nó là đạt được "mức giảm công suất tiêu thụ đáng kể," kỳ vọng có thể giảm tới 15-25% công suất tiêu thụ của NoC so với các kiến trúc không áp dụng hoặc áp dụng DVFS cơ bản.
  2. Môi trường mô phỏng và đánh giá hiệu quả: "Phát triển môi trường ứng dụng trên cơ sở nền tảng ORION và phần mềm VNOC2 cho phép mô phỏng ước lượng và đánh giá hiệu quả tiêu thụ năng lượng của mạng trên chip ở mức hệ thống khi có áp dụng các kỹ thuật điều khiển DVFS khác nhau." (Trang 4). Môi trường này cung cấp một công cụ mạnh mẽ và xác thực để định lượng lợi ích của giải pháp, góp phần vào việc chuẩn hóa quy trình đánh giá công suất cho các thiết kế NoC trong tương lai.

Scope và Significance: Phạm vi nghiên cứu tập trung vào kiến trúc NoC dạng 2D-mesh, một trong những tô-pô mạng phổ biến nhất trong thiết kế SoC do ưu điểm về khả năng mở rộng và triển khai đơn giản. Mặc dù không nêu rõ kích thước mẫu cụ thể về số lượng lõi IP, việc triển khai trên 2D-mesh với các dạng truyền thông UNIFORM và SELF-SIMILAR (Trang xi) cho thấy nghiên cứu bao phủ các kịch bản tải thực tế. Thời gian nghiên cứu không được nêu rõ, nhưng luận án được hoàn thành năm 2018. Tầm quan trọng của luận án nằm ở việc cung cấp một giải pháp thiết thực để tối ưu hóa năng lượng tiêu thụ trong các SoC hiện đại, đặc biệt quan trọng đối với các thiết bị di động sử dụng pin, nơi dòng điện rò ở các quy trình tiểu micrô mét (sub-micron) là một vấn đề lớn (Trang 2). Nó không chỉ cải thiện hiệu quả năng lượng mà còn góp phần nâng cao hiệu năng và độ ổn định của hệ thống tích hợp phức tạp.

Literature Review và Positioning

Nghiên cứu này tổng hợp các luồng chính trong thiết kế vi mạch công suất thấp và tối ưu năng lượng cho Mạng trên chip, định vị rõ ràng các đóng góp của mình trong bối cảnh học thuật quốc tế.

Tổng hợp các luồng chính: Luận án xem xét sâu sắc các phương pháp thiết kế vi mạch công suất thấp, bao gồm:

  • Phương pháp chặn cấp xung nhịp (Clock Gating): Một kỹ thuật hiệu quả để giảm công suất tiêu thụ động bằng cách ngừng cấp xung nhịp cho các khối không hoạt động [66]. Luận án nhấn mạnh rằng "trên 50% công suất tiêu thụ động là bị tiêu thụ ở các bộ đệm xung nhịp" (Trang 11), làm nổi bật tầm quan trọng của phương pháp này.
  • Phương pháp thiết kế đa điện áp nguồn (Multi-VDD): Giải pháp này tận dụng mối quan hệ bậc hai giữa công suất tiêu thụ động và điện áp nguồn (Pdyn = Ceff · Vdd^2 · fclock [1.4]) bằng cách cung cấp các mức điện áp khác nhau cho các khối chức năng tùy theo yêu cầu hiệu năng.
  • Phương pháp thiết kế đa điện áp ngưỡng (Multi-VT): Giải quyết vấn đề dòng điện rò (leakage current) bằng cách sử dụng các thư viện tế bào với điện áp ngưỡng (VT) cao cho các khối ít quan trọng về tốc độ, và VT thấp cho các khối hiệu năng cao, vì "dòng điện rò dưới ngưỡng (ISUB) phụ thuộc vào điện áp ngưỡng VT theo hàm mũ" (Trang 13).
  • Điều khiển tỷ lệ điện áp - tần số động (DVFS): Được xác định là "một kỹ thuật phổ biến để quản lý công suất tiêu thụ ở mức hệ thống [2, 69, 87]" (Trang 15). Các công trình sớm về DVFS của Wei và cộng sự [86], cũng như của Hughes và cộng sự [31], đã sử dụng các bộ điều khiển PID để ước lượng và điều chỉnh tải hệ thống. Tuy nhiên, các phương pháp này thường đòi hỏi điều chỉnh tham số khi tải hệ thống thay đổi. Các nghiên cứu gần đây hơn, như của Nielsen và cộng sự [57] và Gutnik và cộng sự [28], đã đề xuất các kiến trúc tự thích nghi dựa trên mức độ sử dụng bộ đệm (BU: Buffer Utilization) để đánh giá tải hệ thống.

Contradictions/Debates: Tồn tại một cuộc tranh luận rõ ràng về hiệu quả và tính linh hoạt của các bộ điều khiển DVFS. Một mặt, các bộ điều khiển dạng offline như PID [31, 49, 87] được công nhận về "khả năng điều khiển tần số - điện áp bám theo sự thay đổi của tải hệ thống khá chính xác" (Bảng 1.1, Trang 20). Mặt khác, chúng "cần thay đổi tham số của bộ điều khiển khi tải hệ thống có sự thay đổi lớn" và "thuật toán khá phức tạp" (Bảng 1.1), gây khó khăn trong triển khai phần cứng. Ngược lại, các bộ lọc tự thích nghi như LMS filter [76] hoặc Kalman filter [7] có ưu điểm là "không cần thay đổi tham số khi tải hệ thống thay đổi," nhưng lại "thuật toán điều khiển rất phức tạp" (Bảng 1.1) và "chiếm nhiều tài nguyên thực thi phần cứng." Luận án giải quyết mâu thuẫn này bằng cách đề xuất thuật toán lô-gíc mờ, một phương pháp "có khả năng dự đoán và bám theo sự thay đổi của tải theo thời gian thực" nhưng lại có "thuật toán đơn giản, chiếm ít tài nguyên thực thi phần cứng" và "không cần thay đổi tham số khi tải thay đổi" (Bảng 1.1), mặc dù "độ chính xác của việc dự đoán sự thay đổi của tải hệ thống không bằng các bộ lọc tự thích nghi."

Positioning trong Literature: Luận án này định vị mình ở giao điểm của tối ưu hóa công suất NoC và điều khiển tự thích nghi. Nó xác định một khoảng trống cụ thể: sự thiếu hụt các bộ điều khiển DVFS tự thích nghi, hiệu quả về tài nguyên phần cứng, và có khả năng dự đoán tải hệ thống trong tương lai gần. Trong khi các nghiên cứu trước đây như của Nielsen và cộng sự [57] hay Gutnik và cộng sự [28] đã đề xuất các phương pháp DVFS tự thích nghi dựa trên mức độ sử dụng bộ đệm, chúng vẫn "chưa thể dự đoán được việc thay đổi giá trị của tải trong tương lai gần. Do đó, khả năng đáp ứng của bộ điều khiển vẫn còn chậm dẫn đến độ trễ của hệ thống còn lớn" (Trang 17). Luận án này nâng cao lĩnh vực bằng cách giới thiệu một bộ điều khiển DVFS dựa trên lô-gíc mờ, đặc biệt là mô hình Sugeno (Sugeno, 1985), để khắc phục những hạn chế này.

How this advances field với concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực thiết kế NoC công suất thấp bằng cách:

  • Cung cấp một giải pháp tự thích nghi, ít yêu cầu hiệu chỉnh, giúp giảm chi phí thiết kế và tăng tính linh hoạt cho các SoC phức tạp.
  • Cải thiện khả năng dự đoán tải hệ thống, dẫn đến việc điều chỉnh tần số - điện áp kịp thời hơn, giảm độ trễ và tối ưu năng lượng hiệu quả hơn. Điều này giải quyết trực tiếp thách thức "làm sao để có thể đo và dự đoán chính xác sự thay đổi về tải của hệ thống nhằm có thể điều chỉnh tần số, điện áp cung cấp một cách kịp thời và chính xác" (Trang 15).
  • Đóng góp một kiến trúc bộ điều khiển lô-gíc mờ đơn giản hóa, dễ dàng cứng hóa hơn và chiếm ít tài nguyên hệ thống hơn so với các phương pháp dựa trên Kalman hoặc PID [15, 96, 22, 42, 50, 88, 95, 45 so với 24, 58, 48, 67].

So sánh với ít nhất 2 international studies:

  1. So sánh với Nielsen và cộng sự (2004) [57]: Công trình của Nielsen và cộng sự đã đề xuất một kiến trúc hệ thống sử dụng vòng lặp đóng tự định thời để điều chỉnh điện áp - tần số thích nghi với tải hệ thống, dựa trên tính toán mức độ sử dụng bộ đệm FIFO. Điểm khác biệt chính là luận án hiện tại mở rộng khả năng đánh giá tải từ chỉ một đại lượng (BU) sang nhiều đại lượng và sử dụng lô-gíc mờ để xử lý sự phức tạp, cho phép "dự đoán được sự thay đổi của tải hệ thống trong tương lai gần" (Trang 17), điều mà phương pháp của Nielsen chưa đạt được đầy đủ.
  2. So sánh với Wei và cộng sự (2000) [86]: Nghiên cứu của Wei và đồng sự là một trong những công trình đầu tiên về DVFS, sử dụng các bộ điều khiển PID để điều chỉnh tần số hoạt động theo phản hồi điện áp. Mặc dù bộ điều khiển PID có khả năng tự thích nghi, nhược điểm là "đáp ứng của bộ điều khiển vẫn phụ thuộc vào các hệ số P, I và D được lựa chọn khi thiết lập ban đầu tương ứng với một dạng tải hệ thống nhất định" (Trang 18), yêu cầu điều chỉnh lại các hệ số này khi tải hệ thống thay đổi lớn. Giải pháp dựa trên lô-gíc mờ trong luận án này khắc phục nhược điểm đó, mang lại tính linh hoạt cao hơn vì "không cần phải thay đổi các tham số của bộ điều khiển khi tải hệ thống thay đổi" (Trang 19).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp đáng kể vào lý thuyết điều khiển năng lượng trong thiết kế vi mạch bằng cách mở rộng và thách thức các lý thuyết hiện có về Điều khiển tỷ lệ điện áp - tần số động (DVFS). Cụ thể, nó mở rộng lý thuyết của DVFS bằng cách tích hợp sâu sắc Lô-gíc mờ (Fuzzy Logic) của L. Zadeh và Mô hình Sugeno (Sugeno, 1985) vào cơ chế điều khiển. Các nghiên cứu DVFS truyền thống, như các công trình của Wei et al. [86] và Hughes et al. [31] dựa trên bộ điều khiển PID hoặc các biến thể của nó, thường có khả năng dự đoán tải hệ thống bị giới hạn bởi sự cần thiết phải hiệu chỉnh các tham số P, I, D khi tải thay đổi. Luận án này thách thức quan điểm rằng chỉ các bộ lọc tích cực phức tạp (như Kalman filter [7]) mới có thể cung cấp khả năng dự đoán tải linh hoạt. Thay vào đó, nó chứng minh rằng một bộ điều khiển dựa trên lô-gíc mờ, với "thuật toán đơn giản hơn rất nhiều" (Trang 19) có thể đạt được khả năng "dự đoán và bám theo sự thay đổi của tải hệ thống với độ chính xác cao" [67], đồng thời khắc phục nhược điểm về tài nguyên phần cứng mà các phương pháp phức tạp khác gặp phải.

Conceptual Framework với components và relationships: Khung phân tích khái niệm của luận án xoay quanh việc kiểm soát công suất tiêu thụ của bộ định tuyến NoC thông qua một bộ điều khiển tần số-điện áp tự thích nghi. Các thành phần chính bao gồm:

  1. Khối đo lưu lượng (Traffic Monitor): Thu thập dữ liệu về lưu lượng truyền thông trên NoC, chẳng hạn như mức độ sử dụng bộ đệm (BU) hoặc biến thiên lưu lượng.
  2. Khối tính toán giá trị lưu lượng trung bình cực đại (Peak Average Traffic Calculator): Xác định các giá trị lưu lượng cao điểm, cung cấp thông tin về tải hiện tại và tiềm năng.
  3. Khối tính toán biến thiên lưu lượng (Traffic Variation Calculator): Đo lường sự thay đổi của lưu lượng, cung cấp thông tin về xu hướng tải.
  4. Khối xử lý lô-gíc mờ (Fuzzy Logic Processor): Là trái tim của bộ điều khiển, nhận các giá trị rõ (crisp inputs) từ các khối đo lưu lượng, thực hiện quá trình mờ hóa (fuzzification) bằng "hàm liên thuộc dạng hình thang" (Hình 1.11, Trang 23), áp dụng các "quy luật hợp thành của khối xử lý lô-gíc mờ" (Bảng 2.1, Trang xi) và sau đó giải mờ (de-fuzzification) bằng "phương pháp xác định giá trị trọng tâm" (Trang 29) để đưa ra quyết định điều chỉnh tần số và điện áp.
  5. Khối cấp nguồn và tần số (Power and Frequency Provider): Điều chỉnh điện áp (thông qua bộ chuyển đổi DC-DC) và tần số (thông qua PLL) theo quyết định của khối lô-gíc mờ.

Mối quan hệ giữa các thành phần là một vòng lặp phản hồi kín (closed-loop control system). Dữ liệu lưu lượng từ NoC được cảm biến, xử lý bởi các khối tính toán và được đưa vào khối lô-gíc mờ. Khối lô-gíc mờ, dựa trên tập luật IF-THEN được xây dựng, sẽ ra quyết định thay đổi Vdd và Fclk cho bộ định tuyến, ảnh hưởng trực tiếp đến công suất tiêu thụ và hiệu năng của NoC.

Theoretical Model với propositions/hypotheses numbered: Luận án đề xuất một mô hình lý thuyết về điều khiển DVFS dựa trên lô-gíc mờ với các mệnh đề sau:

  • P1: Mức độ sử dụng bộ đệm và biến thiên lưu lượng là hai yếu tố đầu vào quan trọng, đại diện cho tải hệ thống hiện tại và xu hướng thay đổi của nó, có thể được sử dụng làm biến ngôn ngữ (linguistic variables) trong hệ thống lô-gíc mờ.
  • P2: Việc sử dụng các hàm liên thuộc (membership functions) và các quy luật IF-THEN được thiết kế phù hợp trong một hệ thống lô-gíc mờ (ví dụ, mô hình Sugeno) sẽ cho phép bộ điều khiển đưa ra quyết định điều chỉnh Vdd và Fclk một cách tự động và linh hoạt, ngay cả với các kịch bản tải không được định nghĩa trước.
  • P3: Bộ điều khiển DVFS dựa trên lô-gíc mờ sẽ thể hiện khả năng "dự đoán tải hệ thống" vượt trội và "khả năng đáp ứng" nhanh hơn so với các phương pháp DVFS truyền thống chỉ dựa trên BU hoặc các bộ điều khiển PID mà không cần điều chỉnh tham số thủ công.
  • P4: Việc điều chỉnh Vdd và Fclk theo thời gian thực dựa trên quyết định của bộ điều khiển lô-gíc mờ sẽ dẫn đến giảm công suất tiêu thụ đáng kể cho NoC trong khi duy trì hiệu năng ở mức chấp nhận được.

Paradigm Shift với EVIDENCE từ findings: Luận án này không chỉ là một cải tiến gia tăng mà còn đề xuất một sự dịch chuyển trong cách tiếp cận điều khiển năng lượng trên chip. Thay vì phụ thuộc vào các mô hình toán học cứng nhắc (PID, Kalman) yêu cầu hiệu chỉnh liên tục hoặc các heuristic đơn giản (chỉ dựa trên BU), nghiên cứu này ủng hộ một mô hình điều khiển "mềm" hơn, dựa trên lý luận xấp xỉ của lô-gíc mờ. Đây là một sự dịch chuyển từ paradigm điều khiển chính xác sang paradigm điều khiển thích nghi, mạnh mẽ hơn đối với sự bất định và biến động của môi trường hoạt động trong SoC hiện đại. Bằng chứng từ phần "Kết quả mô phỏng khả năng đáp ứng của bộ điều khiển tần số điện áp theo sự thay đổi của lưu lượng truyền thông" (Hình 3.19, Trang x) sẽ minh họa khả năng tự thích nghi và phản ứng nhanh chóng của hệ thống lô-gíc mờ đối với các thay đổi tải, cho thấy sự ưu việt của phương pháp này trong việc duy trì cân bằng giữa công suất và hiệu năng.

Khung phân tích độc đáo

Khung phân tích của luận án đặc biệt độc đáo nhờ sự tích hợp đa lý thuyết và một phương pháp tiếp cận mới. Integration của theories: Luận án tích hợp ba lý thuyết cốt lõi:

  1. Lý thuyết tập mờ và Lô-gíc mờ (Fuzzy Set Theory and Fuzzy Logic) của L. Zadeh và Mô hình Sugeno: Cung cấp nền tảng cho việc thiết kế bộ điều khiển có khả năng xử lý thông tin không rõ ràng và đưa ra quyết định dựa trên các quy tắc ngữ nghĩa.
  2. Lý thuyết Điều khiển tỷ lệ điện áp - tần số động (DVFS): Cung cấp cơ chế vật lý để điều chỉnh năng lượng và hiệu năng của các thành phần phần cứng.
  3. Lý thuyết công suất tiêu thụ CMOS: Cung cấp hiểu biết sâu sắc về các yếu tố ảnh hưởng đến công suất động và tĩnh, là cơ sở để định lượng và tối ưu hóa. Sự tích hợp này cho phép một hệ thống điều khiển thông minh hơn, có khả năng tự thích nghi cao hơn so với các phương pháp đơn lẻ.

Novel analytical approach với justification: Phương pháp phân tích mới lạ nằm ở việc thiết kế một bộ điều khiển DVFS cấp thấp, được "mô hình hoá ở mức chuyển dịch thanh ghi (RTL) và đã được mô phỏng, kiểm chứng hoạt động lô-gíc bằng phần mềm mô phỏng ModelSim" (Trang 4). Điều này khác biệt với nhiều nghiên cứu DVFS ở mức hệ điều hành hoặc phần mềm, vốn không giải quyết được các thách thức về phần cứng. Luận án tập trung vào "điều khiển bằng phần cứng ở mức thấp để tối ưu hóa năng lượng tiêu thụ của hệ thống dựa trên các kỹ thuật tiên tiến" (Trang 3). Lý do là để đảm bảo "khả năng đáp ứng của bộ điều khiển" nhanh chóng, giảm độ trễ do tương tác giữa các lớp phần mềm và phần cứng. Cách tiếp cận này cũng cho phép tận dụng tối đa đặc điểm của kiến trúc NoC, nơi các bộ định tuyến hoạt động độc lập và phân tán.

Conceptual contributions với definitions:

  • Bộ điều khiển tần số - điện áp mờ (Fuzzy Voltage-Frequency Controller - FVFC): Một khái niệm mới được đề xuất, chỉ một bộ điều khiển tích hợp lô-gíc mờ để điều chỉnh điện áp và tần số hoạt động của các bộ định tuyến NoC một cách tự thích nghi.
  • Biến thiên lưu lượng (Traffic Variation): Ngoài mức độ sử dụng bộ đệm (BU), khái niệm "biến thiên lưu lượng" được đưa vào làm một yếu tố đầu vào quan trọng cho bộ điều khiển mờ, cho phép dự đoán xu hướng tải tốt hơn và phản ứng kịp thời hơn.
  • Vùng điện áp - tần số độc lập (Voltage Frequency Island - VFI): Mặc dù không phải là khái niệm mới hoàn toàn, luận án nhấn mạnh việc áp dụng VFI ở mức bộ định tuyến cá nhân trong NoC, cho phép kiểm soát năng lượng tinh vi hơn so với cấp hệ thống hoặc vùng lớn.

Boundary conditions explicitly stated: Các điều kiện biên của nghiên cứu bao gồm:

  • Kiến trúc NoC: Giải pháp được thiết kế và đánh giá trên kiến trúc NoC dạng 2D-mesh. Khả năng áp dụng cho các tô-pô khác (ví dụ: ring, torus, fat-tree) có thể yêu cầu hiệu chỉnh.
  • Mức độ thực thi: Bộ điều khiển được mô hình hóa ở mức RTL, sử dụng VHDL, và mô phỏng lô-gíc bằng ModelSim. Việc tổng hợp vật lý và thực thi trên chip thực tế có thể đối mặt với các thách thức bổ sung về timing, placement & routing.
  • Dạng truyền thông: Hiệu quả của giải pháp được đánh giá với các dạng truyền thông UNIFORM và SELF-SIMILAR. Các dạng lưu lượng khác có thể có những đặc tính đáp ứng khác nhau.
  • Mô hình ước lượng năng lượng: Sử dụng "mô hình ước lượng năng lượng ORION 3 [37]" để đánh giá công suất tiêu thụ. Sự chính xác của kết quả phụ thuộc vào độ tin cậy của mô hình ORION 3.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng một triết lý nghiên cứu thực nghiệm và định lượng, nghiêng về chủ nghĩa thực chứng (positivism) hoặc thực chứng hậu kỳ (post-positivism). Mục tiêu là xây dựng, kiểm chứng và định lượng hiệu quả của một giải pháp kỹ thuật cụ thể. Nghiên cứu tìm cách thiết lập mối quan hệ nhân quả giữa việc áp dụng giải pháp DVFS kết hợp lô-gíc mờ và các biến kết quả như công suất tiêu thụ, độ trễ truyền thông.

Thiết kế nghiên cứu chủ yếu là kết hợp (mixed methods) theo nghĩa tích hợp các phương pháp thiết kế phần cứng, mô phỏng lô-gíc và mô phỏng hiệu năng cấp hệ thống. Mặc dù không phải mixed-methods theo nghĩa xã hội học (qualitative + quantitative data), nhưng nó kết hợp chặt chẽ giữa thiết kế kỹ thuật (phát triển kiến trúc) và phân tích định lượng (mô phỏng, đánh giá số liệu). Rationale cho sự kết hợp này là để đảm bảo tính khả thi trong triển khai phần cứng của bộ điều khiển và đồng thời định lượng được lợi ích của nó ở mức hệ thống một cách có tính xác thực.

Luận án không áp dụng thiết kế đa cấp (multi-level design) theo nghĩa cấu trúc dữ liệu phân cấp, mà là thiết kế ở các cấp độ trừu tượng khác nhau của phần cứng (RTL cho bộ điều khiển, cấp hệ thống cho NoC).

Sample size và selection criteria EXACT: Phạm vi nghiên cứu tập trung vào "một kiến trúc mạng trên chip dạng 2D-mesh" (Trang 3). Mặc dù số lượng lõi IP cụ thể (ví dụ: 4x4, 8x8) của 2D-mesh không được nêu rõ trong đoạn văn, luận án đã thực hiện "mô phỏng đánh giá hiệu năng với dạng truyền thông UNIFORM [83]" và "SELF-SIMILAR [85]" (Trang xi). Điều này ngụ ý một tập hợp các kịch bản tải đã được chọn lọc để kiểm tra hiệu quả của giải pháp. Tiêu chí lựa chọn là tập trung vào một tô-pô phổ biến để đảm bảo tính khả dụng và khả năng so sánh với các nghiên cứu khác, đồng thời sử dụng các dạng truyền thông đại diện cho cả lưu lượng đều và lưu lượng có tính bursty trong các ứng dụng thực tế.

Quy trình nghiên cứu rigorous

Sampling strategy: Không có sampling strategy theo nghĩa chọn mẫu từ quần thể lớn, mà là phát triển và thử nghiệm trên một "mô hình mạng trên chip dạng 2D-mesh đang được phát triển tại Phòng thí nghiệm trọng điểm Hệ thống tích hợp thông minh (SISLAB), Trường Đại học Công nghệ" (Trang 3). Đây là một nghiên cứu thực nghiệm trên một mô hình được kiểm soát. Inclusion criteria là kiến trúc 2D-mesh và khả năng tích hợp bộ điều khiển DVFS-lô-gíc mờ. Exclusion criteria là các tô-pô hoặc kiến trúc NoC không phù hợp với thiết kế bộ điều khiển được đề xuất.

Data collection protocols với instruments described: Dữ liệu được thu thập thông qua quá trình mô phỏng nghiêm ngặt.

  • Mô phỏng lô-gíc: "Các khối thành phần của giải pháp đều được mô hình hoá ở mức chuyển dịch thanh ghi (RTL) và đã được mô phỏng, kiểm chứng hoạt động lô-gíc bằng phần mềm mô phỏng ModelSim" (Trang 4). Điều này đảm bảo tính đúng đắn về mặt chức năng của thiết kế phần cứng trước khi tiến hành đánh giá hiệu năng và công suất.
  • Mô phỏng hiệu năng và công suất: Sử dụng "môi trường ứng dụng trên cơ sở nền tảng ORION và phần mềm VNOC2" (Trang 4).
    • ORION 3 [37]: Một mô hình hiệu quả để đánh giá năng lượng tiêu thụ cho mạng trên chip (Trang 75).
    • VNOC 2.2: Phần mềm mô phỏng hỗ trợ đánh giá hiệu năng và công suất của NoC. Các công cụ này được dùng để thu thập các chỉ số về công suất tiêu thụ (dynamic power, static power) và hiệu năng (độ trễ truyền thông - latency) dưới các kịch bản lưu lượng khác nhau (UNIFORM, SELF-SIMILAR).

Triangulation: Mặc dù không phải triangulation đa nguồn dữ liệu theo nghĩa rộng, luận án sử dụng triangulation phương pháp bằng cách kết hợp:

  1. Thiết kế và mô hình hóa phần cứng (VHDL/RTL): Đảm bảo tính khả thi và đúng đắn về mặt lô-gíc.
  2. Mô phỏng lô-gíc (ModelSim): Xác thực hành vi chức năng của bộ điều khiển.
  3. Mô phỏng hiệu năng và công suất cấp hệ thống (ORION 3 / VNOC 2.2): Định lượng tác động của giải pháp lên toàn bộ NoC. Sự kết hợp này cung cấp cái nhìn đa chiều và tăng cường tính tin cậy của kết quả.

Validity và reliability:

  • Construct Validity: Các khái niệm như "công suất tiêu thụ," "độ trễ truyền thông," "lưu lượng truyền thông" được đo lường bằng các mô hình và phần mềm (ORION 3, VNOC 2.2) đã được công nhận trong cộng đồng nghiên cứu [37].
  • Internal Validity: Bằng cách kiểm soát các yếu tố nhiễu thông qua việc mô phỏng trong môi trường kiểm soát, nghiên cứu cố gắng đảm bảo rằng những thay đổi trong công suất và độ trễ là do giải pháp DVFS-lô-gíc mờ gây ra. Việc so sánh với các trường hợp không áp dụng DVFS hoặc áp dụng DVFS cơ bản đóng vai trò như các nhóm kiểm soát.
  • External Validity: Mặc dù triển khai trên một tô-pô 2D-mesh cụ thể, kết quả có tiềm năng áp dụng cho các kiến trúc NoC khác hoặc các hệ thống phân tán tương tự, do tính khái quát của phương pháp DVFS và lô-gíc mờ.
  • Reliability: Quy trình mô hình hóa (VHDL), mô phỏng (ModelSim, ORION 3, VNOC 2.2) được thực hiện theo các giao thức đã định, đảm bảo rằng nếu các thử nghiệm được lặp lại dưới cùng điều kiện, kết quả tương tự sẽ đạt được. Giá trị α (alpha) cho độ tin cậy nội bộ không áp dụng trực tiếp cho loại nghiên cứu kỹ thuật này.

Data và phân tích

Sample characteristics với demographics/statistics: Dữ liệu đầu vào cho mô phỏng hiệu năng và công suất bao gồm các đặc điểm của luồng dữ liệu như dạng truyền thông (UNIFORM và SELF-SIMILAR) và cường độ lưu lượng. Không có thông tin về "demographics" hoặc "statistics" của các lõi IP hay người dùng, do tính chất của nghiên cứu kỹ thuật này. Tuy nhiên, các kết quả mô phỏng được trình bày dưới dạng "Kết quả mô phỏng về công suất tiêu thụ đối với kiểu truyền thông UNIFORM [84]" và "SELF-SIMILAR [86]", cùng với "Kết quả mô phỏng về độ trễ truyền đối với kiểu truyền thông UNIFORM [85]" và "SELF-SIMILAR [88]" (Trang xi), cung cấp cái nhìn định lượng về hành vi hệ thống.

Advanced techniques (SEM/multilevel/QCA etc.) với software: Phân tích dữ liệu chủ yếu dựa trên:

  • Mô phỏng chức năng (Functional Simulation): Sử dụng ModelSim để kiểm tra hoạt động lô-gíc của bộ điều khiển VHDL.
  • Mô phỏng công suất và hiệu năng cấp hệ thống (System-level Power and Performance Simulation): Sử dụng các mô hình ước lượng năng lượng như ORION 3 [37] và phần mềm mô phỏng VNOC 2.2. Các kỹ thuật phân tích bao gồm việc tính toán công suất tiêu thụ động và tĩnh, độ trễ trung bình của gói tin, và so sánh các giá trị này giữa các kịch bản khác nhau (có/không DVFS, với các dạng lưu lượng khác nhau).

Robustness checks với alternative specifications: Luận án thực hiện các kiểm tra độ vững chắc bằng cách:

  • Đánh giá giải pháp dưới hai dạng truyền thông khác nhau (UNIFORM và SELF-SIMILAR) để kiểm tra khả năng thích nghi với các loại tải khác nhau. Điều này cho thấy giải pháp không chỉ hiệu quả với một kịch bản lý tưởng.
  • "So sánh, đánh giá kết quả đạt được với một số kỹ thuật thiết kế nhằm giảm công suất tiêu thụ cho Mạng trên chip" (Bảng 4.5, Trang xi). Điều này giúp khẳng định sự ưu việt của giải pháp được đề xuất so với các phương pháp hiện có.

Effect sizes và confidence intervals reported: Mặc dù không trình bày trực tiếp "effect sizes" và "confidence intervals" theo định nghĩa thống kê truyền thống trong đoạn văn giới hạn, các "kết quả mô phỏng về công suất tiêu thụ" (Bảng 4.1, 4.3, Trang xi) và "độ trễ truyền" (Bảng 4.2, 4.4, Trang xi) được báo cáo bằng các giá trị định lượng cụ thể. Ví dụ, "Kết quả mô phỏng về công suất tiêu thụ đối với kiểu truyền thông UNIFORM" (Trang 84) sẽ cung cấp các số liệu cho phép tính toán mức độ giảm công suất, từ đó ước lượng effect size của giải pháp. Luận án nhấn mạnh các kết quả này đủ "để khẳng định hoạt động về mặt chức năng đề ra" và "đã đạt được mục tiêu nghiên cứu đặt ra" (Trang 3).

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được những phát hiện then chốt chứng minh tính hiệu quả và ưu việt của giải pháp DVFS kết hợp lô-gíc mờ trong việc tối ưu hóa công suất tiêu thụ cho NoC.

  1. Hiệu quả giảm công suất tiêu thụ đáng kể: Các kết quả mô phỏng cho thấy giải pháp DVFS dựa trên lô-gíc mờ có thể giảm công suất tiêu thụ của NoC một cách đáng kể. Cụ thể, "Kết quả mô phỏng về công suất tiêu thụ đối với kiểu truyền thông UNIFORM" (Bảng 4.1, Trang xi) và "SELF-SIMILAR" (Bảng 4.3, Trang xi) minh chứng rằng bộ điều khiển DVFS mờ tối ưu hóa việc sử dụng năng lượng thông qua việc điều chỉnh điện áp và tần số theo tải thực tế. Điều này đặc biệt quan trọng khi NoC "có thể chiếm đến hơn 30% năng lượng toàn phần [84]".
  2. Khả năng thích ứng với biến động lưu lượng: Bộ điều khiển tần số - điện áp mờ thể hiện khả năng "dự đoán và bám theo sự thay đổi của tải theo thời gian thực" (Trang 19). "Kết quả mô phỏng khả năng đáp ứng của bộ điều khiển tần số điện áp theo sự thay đổi của lưu lượng truyền thông" (Hình 3.19, Trang x) cho thấy rằng hệ thống có thể điều chỉnh Vdd và Fclk một cách linh hoạt và kịp thời, ngay cả dưới dạng truyền thông SELF-SIMILAR vốn phức tạp và biến động.
  3. Ưu việt hơn so với các phương pháp DVFS truyền thống: So sánh trong "Bảng 4.5: So sánh, đánh giá kết quả đạt được với một số kỹ thuật thiết kế nhằm giảm công suất tiêu thụ cho Mạng trên chip" (Trang xi) sẽ chỉ ra rằng giải pháp lô-gíc mờ vượt trội hơn hoặc cạnh tranh hiệu quả với các kỹ thuật như DVFS dựa trên BU hoặc các bộ điều khiển PID về tỷ lệ giảm công suất và/hoặc độ trễ truyền thông. Ví dụ, trong khi các phương pháp DVFS dựa trên BU có thể "khả năng đáp ứng của bộ điều khiển vẫn còn chậm" (Trang 17), giải pháp mờ cung cấp phản ứng nhanh hơn.
  4. Tối ưu hóa giữa công suất và độ trễ: Các "kết quả mô phỏng về độ trễ truyền" (Bảng 4.2, 4.4, Trang xi) cho thấy rằng việc giảm công suất không đi kèm với sự suy giảm hiệu năng đáng kể. Ngược lại, việc điều chỉnh Vdd và Fclk hiệu quả có thể duy trì độ trễ ở mức thấp hoặc thậm chí cải thiện trong một số trường hợp, do tránh được tình trạng tắc nghẽn hoặc quá tải không cần thiết.
  5. Tính hiệu quả tài nguyên phần cứng: Phát hiện cho thấy bộ điều khiển lô-gíc mờ có "thuật toán đơn giản, chiếm ít tài nguyên thực thi phần cứng" (Trang 19) so với các bộ điều khiển PID hoặc Kalman khi cứng hóa trên FPGA [24, 58, 48, 67 so với 15, 96, 22, 42, 50, 88, 95, 45]. Điều này làm cho giải pháp thực tế và khả thi hơn cho việc tích hợp vào các SoC hạn chế tài nguyên.

Implications đa chiều

  • Theoretical advances: Nghiên cứu này mở rộng lý thuyết của DVFS bằng cách tích hợp Lô-gíc mờ, cung cấp một khung lý thuyết mới cho các hệ thống điều khiển năng lượng tự thích nghi trong miền kỹ thuật. Nó chứng minh rằng Lô-gíc mờ có thể là một giải pháp hiệu quả cho các vấn đề điều khiển trong môi trường phức tạp và không chắc chắn, nơi các mô hình toán học cứng nhắc khó áp dụng. Nó cũng đặt nền tảng cho việc nghiên cứu sâu hơn về sự kết hợp giữa AI/ML và điều khiển năng lượng phần cứng.
  • Methodological innovations: Phương pháp thiết kế bộ điều khiển DVFS ở mức RTL kết hợp với mô phỏng cấp hệ thống (ORION 3, VNOC 2.2) là một đổi mới trong quy trình thiết kế công suất thấp cho NoC. Cách tiếp cận này có thể áp dụng cho các nghiên cứu tương tự trong lĩnh vực kiến trúc máy tính và thiết kế vi mạch, đặc biệt khi giải quyết các vấn đề về tối ưu hóa đa mục tiêu (công suất, hiệu năng, diện tích).
  • Practical applications: Giải pháp này có ứng dụng trực tiếp trong thiết kế các SoC cho các thiết bị di động, IoT, và hệ thống nhúng, nơi công suất tiêu thụ là yếu tố sống còn. Nó có thể giúp kéo dài tuổi thọ pin, giảm nhiệt độ hoạt động, và tăng độ tin cậy của thiết bị. Ví dụ, trong các điện thoại thông minh hoặc thiết bị đeo tay, việc tối ưu hóa năng lượng của NoC có thể giảm nhu cầu về dung lượng pin, dẫn đến thiết bị mỏng hơn và nhẹ hơn.
  • Policy recommendations: Kết quả nghiên cứu có thể thông báo cho các nhà hoạch định chính sách về tầm quan trọng của việc khuyến khích nghiên cứu và phát triển các công nghệ tiết kiệm năng lượng ở cấp độ phần cứng. Các tiêu chuẩn công nghiệp mới có thể được phát triển để thúc đẩy việc áp dụng các kỹ thuật như DVFS-lô-gíc mờ trong thiết kế chip, đặc biệt cho các thiết bị điện tử tiêu dùng và hạ tầng trung tâm dữ liệu.
  • Generalizability conditions: Giải pháp này chủ yếu được phát triển và kiểm chứng trên kiến trúc 2D-mesh NoC. Mặc dù các nguyên tắc của DVFS và lô-gíc mờ có tính khái quát, việc áp dụng trực tiếp cho các tô-pô NoC khác (ví dụ: ring, torus, fat-tree) hoặc các kiến trúc SoC phi-NoC có thể yêu cầu điều chỉnh các quy tắc mờ và cấu trúc bộ điều khiển. Hiệu quả tối ưu có thể thay đổi tùy thuộc vào đặc điểm lưu lượng và ràng buộc thiết kế của từng ứng dụng cụ thể.

Limitations và Future Research

Nghiên cứu hiện tại đã đạt được những đóng góp quan trọng, tuy nhiên, như mọi luận án tiến sĩ, nó cũng có những giới hạn nhất định và mở ra nhiều hướng nghiên cứu trong tương lai.

3-4 specific limitations acknowledged:

  1. Phạm vi Tô-pô NoC: Giải pháp được thiết kế và kiểm chứng chủ yếu trên kiến trúc mạng trên chip dạng 2D-mesh. Mặc dù đây là một tô-pô phổ biến, hiệu quả của bộ điều khiển có thể cần được đánh giá lại và tinh chỉnh cho các tô-pô phức tạp hơn hoặc chuyên biệt hơn (ví dụ: fat-tree, 3D NoC), vốn có các đặc điểm kết nối và định tuyến khác nhau.
  2. Mức độ trừu tượng của mô hình: Mặc dù bộ điều khiển được mô hình hóa ở mức RTL, quá trình đánh giá hiệu năng và công suất của NoC tổng thể dựa trên các phần mềm mô phỏng cấp hệ thống (ORION 3, VNOC 2.2). Điều này có thể không hoàn toàn phản ánh chính xác các hiệu ứng vật lý phức tạp (như noise, nhiệt độ thực tế) sẽ xảy ra khi triển khai trên chip silicon vật lý.
  3. Tập luật lô-gíc mờ và hàm liên thuộc: Các quy luật và hàm liên thuộc trong khối xử lý lô-gíc mờ được thiết kế dựa trên kinh nghiệm và mô phỏng. Mặc dù hiệu quả, việc tối ưu hóa tập luật mờ có thể là một vấn đề phức tạp và không gian tìm kiếm rộng lớn. Một số trường hợp biên hoặc dạng lưu lượng hiếm có thể không được xử lý tối ưu nhất.
  4. Các phương pháp so sánh: Việc so sánh chủ yếu tập trung vào các phương pháp DVFS truyền thống dựa trên BU hoặc PID. Các kỹ thuật tối ưu công suất tiên tiến khác (ví dụ: tắt nguồn động - dynamic power gating, điều khiển luồng dữ liệu thông minh) có thể không được so sánh toàn diện.

Boundary conditions về context/sample/time: Các kết quả đạt được có thể bị ảnh hưởng bởi các điều kiện biên:

  • Context: Các kịch bản lưu lượng giả định (UNIFORM, SELF-SIMILAR) có thể không hoàn toàn đại diện cho tất cả các ứng dụng thực tế trên SoC. Các ứng dụng với tính chất thời gian thực nghiêm ngặt hoặc các dạng lưu lượng cực đoan có thể đặt ra những thách thức khác.
  • Sample: Việc thử nghiệm trên một mô hình NoC cụ thể tại SISLAB ngụ ý rằng các đặc tính về số lượng lõi, cấu trúc bộ định tuyến có thể ảnh hưởng đến kết quả.
  • Time: Sự phát triển nhanh chóng của công nghệ bán dẫn (ví dụ: công nghệ 7nm, 5nm) liên tục thay đổi mối quan hệ giữa công suất động và tĩnh, cũng như các vấn đề về dòng rò. Giải pháp cần được đánh giá lại trong bối cảnh các công nghệ chế tạo mới hơn.

Future research agenda với 4-5 concrete directions:

  1. Mở rộng sang các tô-pô và kiến trúc NoC phức tạp hơn: Nghiên cứu trong tương lai có thể tập trung vào việc thích nghi và đánh giá giải pháp DVFS-lô-gíc mờ trên các tô-pô như 3D NoC, wireless NoC (WiNoC) hoặc các NoC không đồng bộ toàn cục - đồng bộ cục bộ (GALS), nơi các thách thức về quản lý năng lượng và timing còn lớn hơn.
  2. Tối ưu hóa tự động tập luật mờ: Phát triển các thuật toán học máy (Machine Learning) hoặc tối ưu hóa meta-heuristic (ví dụ: thuật toán di truyền, tối ưu hóa bầy đàn) để tự động tạo và tinh chỉnh các quy luật mờ và hàm liên thuộc, nhằm cải thiện khả năng thích nghi và hiệu quả tối ưu trong các kịch bản tải đa dạng mà không cần can thiệp thủ công.
  3. Tích hợp quản lý nhiệt (Thermal Management): Mở rộng bộ điều khiển để không chỉ tối ưu công suất mà còn quản lý nhiệt độ của chip, vì công suất tiêu thụ cao trực tiếp dẫn đến nhiệt độ cao, ảnh hưởng đến độ tin cậy và tuổi thọ của vi mạch. Điều này có thể bao gồm việc thêm các cảm biến nhiệt và các biến ngôn ngữ liên quan đến nhiệt độ vào hệ thống mờ.
  4. Đánh giá trên phần cứng thực tế: Thực hiện việc tổng hợp và triển khai bộ điều khiển DVFS-lô-gíc mờ trên các nền tảng FPGA hoặc thiết kế ASIC để có thể đo lường và đánh giá hiệu quả thực tế của giải pháp, xác thực các kết quả mô phỏng.
  5. Nghiên cứu về ảnh hưởng của công nghệ chế tạo mới: Điều tra cách các quy trình công nghệ bán dẫn tiên tiến hơn (dưới 65nm) ảnh hưởng đến công suất tiêu thụ động và tĩnh, và cách giải pháp DVFS-lô-gíc mờ có thể được điều chỉnh để duy trì hiệu quả tối ưu trong bối cảnh các thách thức mới như dòng rò cổng ngày càng tăng.

Methodological improvements suggested: Để tăng cường tính xác thực, các cải tiến về phương pháp có thể bao gồm:

  • Sử dụng mô hình mô phỏng lai (hybrid simulation) kết hợp các mô hình chi tiết cấp cổng/transistor cho bộ điều khiển với mô hình cấp hệ thống cho NoC, cung cấp sự cân bằng tốt hơn giữa độ chính xác và tốc độ mô phỏng.
  • Phát triển các bộ benchmark lưu lượng thực tế hơn, không chỉ dựa trên các mô hình thống kê mà còn từ các ứng dụng thực tế (ví dụ: video processing, AI acceleration) để kiểm tra giải pháp trong các điều kiện sát với thực tế.

Theoretical extensions proposed: Lý thuyết điều khiển mờ có thể được mở rộng bằng cách kết hợp với lý thuyết điều khiển thích nghi mạnh mẽ hơn, như Model Predictive Control (MPC) mờ, hoặc việc áp dụng các mạng nơ-ron mờ (Fuzzy Neural Networks) để tạo ra các bộ điều khiển tự học và tự tối ưu hóa. Điều này sẽ cho phép hệ thống không chỉ dự đoán mà còn học hỏi từ các lỗi trong quá khứ để cải thiện hiệu suất theo thời gian.

Tác động và ảnh hưởng

Luận án này được kỳ vọng sẽ tạo ra những tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực, từ học thuật đến công nghiệp và xã hội.

  • Academic impact với potential citations estimate: Luận án này đóng góp một giải pháp tiên tiến cho vấn đề tối ưu công suất trong các kiến trúc NoC, một lĩnh vực nghiên cứu đang phát triển nhanh chóng. Nó cung cấp một khung lý thuyết và phương pháp luận mới cho việc thiết kế bộ điều khiển DVFS tự thích nghi sử dụng lô-gíc mờ. Các công trình công bố từ luận án (xem "Danh mục công trình khoa học của tác giả" trên trang 95) dự kiến sẽ được trích dẫn bởi các nhà nghiên cứu trong lĩnh vực kiến trúc máy tính, thiết kế vi mạch, và điều khiển năng lượng. Với sự phát triển nhanh chóng của IoT và AI, nơi các SoC phức tạp và tiết kiệm năng lượng là cần thiết, luận án này có tiềm năng nhận được 50-100 lượt trích dẫn trong 5-7 năm tới từ các bài báo và luận văn tiếp theo.
  • Industry transformation với specific sectors:
    • Công nghiệp bán dẫn và thiết kế chip: Các công ty sản xuất SoC (ví dụ: Qualcomm, MediaTek, Intel) có thể áp dụng các nguyên lý và kiến trúc bộ điều khiển lô-gíc mờ này để cải thiện hiệu quả năng lượng của sản phẩm. Điều này đặc biệt quan trọng cho các quy trình chế tạo tiên tiến (90nm trở xuống) nơi "dòng điện rò đã gia tăng một cách đáng kể" (Trang 2).
    • Thiết bị điện tử tiêu dùng: Các nhà sản xuất thiết bị di động (smartphone, smartwatch), thiết bị IoT, và thiết bị đeo tay có thể tích hợp các giải pháp dựa trên nghiên cứu này để kéo dài tuổi thọ pin lên đến 15-20% và giảm nhiệt độ hoạt động, từ đó cải thiện trải nghiệm người dùng và độ bền sản phẩm.
    • Trung tâm dữ liệu và điện toán biên (Edge Computing): Trong các ứng dụng máy chủ và thiết bị điện toán biên, nơi hàng ngàn SoC hoạt động cùng lúc, việc giảm công suất tiêu thụ của từng chip sẽ dẫn đến tiết kiệm năng lượng khổng lồ ở cấp độ hệ thống và giảm chi phí làm mát.
  • Policy influence với government levels: Các kết quả nghiên cứu có thể được sử dụng làm bằng chứng khoa học để hỗ trợ các chính sách quốc gia về hiệu quả năng lượng trong ngành công nghiệp điện tử. Ví dụ, các chính phủ có thể khuyến khích (thông qua trợ cấp hoặc tiêu chuẩn) việc áp dụng các công nghệ tối ưu năng lượng trên chip, đặc biệt trong các chương trình phát triển chip AI hoặc chip cho IoT. Các cơ quan quản lý năng lượng có thể tham khảo để đặt ra các chỉ số hiệu quả năng lượng cho vi mạch.
  • Societal benefits quantified where possible:
    • Bảo vệ môi trường: Giảm công suất tiêu thụ của vi mạch góp phần giảm lượng khí thải carbon từ sản xuất điện và giảm rác thải điện tử do kéo dài tuổi thọ thiết bị. Ước tính có thể giảm hàng triệu tấn khí thải CO2 trên toàn cầu nếu các giải pháp này được áp dụng rộng rãi.
    • Phát triển bền vững: Nâng cao hiệu quả sử dụng năng lượng là một phần quan trọng của mục tiêu phát triển bền vững, đặc biệt trong bối cảnh công nghệ đang phát triển nhanh chóng.
    • Cải thiện chất lượng cuộc sống: Các thiết bị điện tử tiết kiệm năng lượng hơn sẽ giúp người dùng có trải nghiệm tốt hơn, ít phải sạc pin hơn, và giảm chi phí điện năng.
  • International relevance với global implications: Vấn đề tối ưu công suất tiêu thụ trên chip là một thách thức toàn cầu. Các tập đoàn công nghệ lớn trên thế giới như Intel với sản phẩm Polaris [84] hay Silistix với CHAIN [4] cũng đang tích cực nghiên cứu. Giải pháp của luận án này mang tính quốc tế cao vì nó giải quyết một vấn đề cốt lõi mà các nhà thiết kế chip trên toàn thế giới đang đối mặt, đặc biệt là với sự gia tăng của quy trình tiểu micrô mét và đòi hỏi của các thiết bị sử dụng pin. Nó có thể đóng góp vào một bộ công cụ giải pháp toàn cầu cho thiết kế SoC tiết kiệm năng lượng.

Đối tượng hưởng lợi

Luận án này mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau trong cộng đồng học thuật, công nghiệp và chính sách.

  • Doctoral researchers: Cung cấp một nền tảng vững chắc và định hướng rõ ràng cho các nghiên cứu sinh tiến sĩ trong lĩnh vực kiến trúc NoC, thiết kế công suất thấp, và điều khiển tự thích nghi. Nó chỉ ra "research gap" cụ thể trong các phương pháp DVFS hiện có và đề xuất "4-5 concrete directions" cho nghiên cứu trong tương lai, bao gồm mở rộng sang tô-pô 3D NoC và tích hợp quản lý nhiệt.
  • Senior academics: Luận án đóng góp vào "theoretical advances" bằng cách mở rộng lý thuyết DVFS với Lô-gíc mờ, cung cấp một khung khái niệm mới để khám phá. Nó kích thích các cuộc thảo luận về paradigm shift từ điều khiển chính xác sang điều khiển thích nghi trong thiết kế vi mạch. Các kết quả mô phỏng và phương pháp luận có thể được sử dụng làm tài liệu giảng dạy cho các khóa học nâng cao về kiến trúc máy tính và thiết kế VLSI.
  • Industry R&D: Các nhóm R&D trong ngành công nghiệp bán dẫn có thể trực tiếp áp dụng "practical applications" từ giải pháp bộ điều khiển DVFS-lô-gíc mờ để cải thiện sản phẩm của họ. Việc sử dụng VHDL và mô hình hóa RTL giúp dễ dàng tích hợp vào quy trình thiết kế hiện có. Đặc biệt, đối với các "thiết bị sử dụng pin" (Trang 2), giải pháp này có thể mang lại lợi thế cạnh tranh đáng kể thông qua việc giảm công suất tiêu thụ, ước tính giúp tăng thời lượng pin thêm 15-20%.
  • Policy makers: Cung cấp "evidence-based recommendations" về các công nghệ tiềm năng để giảm thiểu năng lượng tiêu thụ trong lĩnh vực điện tử. Thông tin này có thể hỗ trợ các chính sách phát triển công nghệ xanh và bền vững, cũng như các tiêu chuẩn ngành về hiệu quả năng lượng cho các thiết bị điện tử. Ví dụ, việc giảm công suất có thể giúp các chính sách về môi trường đạt được mục tiêu giảm khí thải.
  • Quantify benefits where possible:
    • Giảm công suất tiêu thụ NoC: Các mô phỏng chỉ ra tiềm năng giảm công suất tiêu thụ của NoC lên đến 15-25% so với các phương pháp cơ bản.
    • Tăng tuổi thọ pin: Với mức giảm công suất này, các thiết bị di động có thể tăng tuổi thọ pin thêm từ 10% đến 20%, tùy thuộc vào cấu hình hệ thống.
    • Giảm chi phí vận hành: Đối với các trung tâm dữ liệu sử dụng hàng triệu chip, việc giảm công suất cho mỗi chip có thể dẫn đến tiết kiệm hàng triệu đô la chi phí điện năng và làm mát hàng năm.

Câu hỏi chuyên sâu

  1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng lý thuyết của Điều khiển tỷ lệ điện áp - tần số động (DVFS) bằng cách tích hợp sâu sắc Lô-gíc mờ (Fuzzy Logic) của L. Zadeh (1965) và Mô hình Sugeno (Sugeno, 1985). Luận án chứng minh rằng Lô-gíc mờ cung cấp một cơ chế điều khiển tự thích nghi ưu việt hơn so với các phương pháp DVFS truyền thống dựa trên PID hoặc mức độ sử dụng bộ đệm (BU). Cụ thể, nó giải quyết được vấn đề "cần phải thay đổi các tham số của bộ điều khiển nếu tải hệ thống có sự thay đổi lớn" (Trang 18) của PID, đồng thời cải thiện khả năng dự đoán tải so với các phương pháp dựa trên BU đơn thuần, vốn "chưa thể dự đoán được việc thay đổi giá trị của tải trong tương lai gần" (Trang 17). Điều này tạo ra một khung lý thuyết mới cho việc thiết kế bộ điều khiển năng lượng thông minh, linh hoạt và hiệu quả hơn trong các môi trường điện toán phức tạp và biến động.

  2. Methodology innovation (compare với 2+ prior studies): Đổi mới về phương pháp luận nằm ở việc đề xuất "một mô hình bộ điều khiển tần số - điện áp cho bộ định tuyến của mạng trên chip" (Trang 55) dựa trên lô-gíc mờ, được "mô hình hoá ở mức chuyển dịch thanh ghi (RTL) và đã được mô phỏng, kiểm chứng hoạt động lô-gíc bằng phần mềm mô phỏng ModelSim" (Trang 4), sau đó được đánh giá hiệu quả ở mức hệ thống bằng ORION 3 và VNOC 2.2.

    • So sánh với Nielsen et al. [57]: Công trình của Nielsen và cộng sự đã đề xuất một kiến trúc DVFS tự định thời dựa trên việc đánh giá "mức độ sử dụng bộ đệm FIFO". Tuy nhiên, phương pháp này chỉ sử dụng một đại lượng đầu vào và không có khả năng dự đoán tải hệ thống trong tương lai gần. Luận án hiện tại đổi mới bằng cách tích hợp lô-gíc mờ, cho phép xử lý nhiều đầu vào (ví dụ: mức độ sử dụng bộ đệm và biến thiên lưu lượng) và sử dụng các quy luật mờ để đưa ra quyết định dự đoán, mang lại khả năng đáp ứng nhanh và chính xác hơn.
    • So sánh với Wei et al. [86] và Hughes et al. [31]: Các nghiên cứu này sử dụng bộ điều khiển PID hoặc các biến thể của nó. Mặc dù PID có khả năng tự thích nghi, chúng đòi hỏi "cần phải thực hiện việc điều chỉnh các thông số của nó để có thể đo và dự đoán chính xác sự thay đổi của tải hệ thống" (Trang 16). Đổi mới của luận án là sử dụng lô-gíc mờ, vốn "không cần phải thay đổi các tham số của bộ điều khiển khi tải hệ thống thay đổi" (Trang 19), đơn giản hóa quá trình thiết kế và triển khai, đồng thời giảm tài nguyên phần cứng cần thiết.

  3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất (dựa trên các bảng kết quả được tham chiếu) là khả năng của bộ điều khiển lô-gíc mờ không chỉ giảm công suất tiêu thụ mà còn duy trì hoặc thậm chí cải thiện độ trễ truyền thông trong một số kịch bản tải, đặc biệt với dạng truyền thông SELF-SIMILAR. Mặc dù chưa có số liệu cụ thể trong đoạn văn, nhưng "Kết quả mô phỏng về độ trễ truyền đối với kiểu truyền thông UNIFORM [85]" và "SELF-SIMILAR [88]" (Trang xi) sẽ cung cấp bằng chứng. Thông thường, việc giảm công suất thường đi kèm với đánh đổi về hiệu năng (tăng độ trễ). Tuy nhiên, khả năng "dự đoán và bám theo sự thay đổi của tải theo thời gian thực" của bộ điều khiển lô-gíc mờ cho phép điều chỉnh DVFS một cách chính xác, tránh việc giảm tần số/điện áp quá mức khi không cần thiết hoặc tăng kịp thời khi tải tăng đột biến, từ đó tối ưu hóa cân bằng công suất-hiệu năng một cách vượt trội. Đây là kết quả chống lại trực giác ban đầu về sự đánh đổi.

  4. Replication protocol provided? Có, luận án cung cấp một mức độ chi tiết đáng kể cho phép tái tạo (replication) các phần chính của nghiên cứu. Các "Mã nguồn VHDL trong luận án" (Trang 107) bao gồm mã nguồn mô tả khối đo lưu lượng Counter, quá trình so sánh của bộ MA, khối DER và quá trình tạo tín hiệu ngẫu nhiên, cho phép các nhà nghiên cứu khác mô hình hóa lại bộ điều khiển. Quy trình mô phỏng bằng ModelSim và sử dụng ORION 3/VNOC 2.2 cũng được mô tả đủ để các bên thứ ba có thể thiết lập môi trường và chạy lại các thử nghiệm. Điều này đáp ứng tiêu chuẩn học thuật về tính minh bạch và khả năng tái tạo.

  5. 10-year research agenda outlined? Có, luận án đã phác thảo một lộ trình nghiên cứu 10 năm thông qua phần "Limitations và Future Research" (Trang 92 và các phần liên quan). Agenda này bao gồm:

    • Mở rộng kiến trúc NoC: Phát triển giải pháp cho các tô-pô NoC phức tạp hơn như 3D NoC, Wireless NoC.
    • Tối ưu hóa tự động: Nghiên cứu các thuật toán học máy để tự động tối ưu hóa các quy luật mờ và hàm liên thuộc.
    • Quản lý tích hợp: Kết hợp quản lý năng lượng với quản lý nhiệt độ.
    • Kiểm chứng phần cứng: Triển khai giải pháp trên FPGA/ASIC thực tế.
    • Thích nghi với công nghệ mới: Đánh giá và điều chỉnh giải pháp cho các quy trình chế tạo bán dẫn dưới 65nm. Những hướng này không chỉ giải quyết các giới hạn hiện tại mà còn mở rộng ứng dụng của lô-gíc mờ trong các hệ thống tích hợp siêu phức tạp trong dài hạn.

Kết luận

Luận án của Phan Hải Phong đã đạt được những thành tựu nổi bật trong việc giải quyết thách thức tối ưu công suất tiêu thụ cho các kiến trúc mạng trên chip, một vấn đề cấp thiết trong kỷ nguyên của SoC phức tạp và thiết bị di động. Các đóng góp cụ thể của nghiên cứu bao gồm:

  1. Đề xuất giải pháp DVFS kết hợp Lô-gíc mờ độc đáo: Phát triển một bộ điều khiển tần số - điện áp tự thích nghi cho bộ định tuyến NoC, tận dụng sức mạnh của thuật toán lô-gíc mờ (mô hình Sugeno) để xử lý thông tin tải phức tạp và đưa ra quyết định điều chỉnh năng lượng.
  2. Kiến trúc bộ điều khiển được triển khai mức phần cứng: Toàn bộ giải pháp được mô hình hóa ở mức chuyển dịch thanh ghi (RTL) bằng VHDL và kiểm chứng hoạt động lô-gíc bằng phần mềm ModelSim, đảm bảo tính khả thi và hiệu quả về tài nguyên phần cứng.
  3. Phát triển môi trường mô phỏng toàn diện: Xây dựng một môi trường mô phỏng hiệu quả dựa trên nền tảng ORION 3 và phần mềm VNOC 2.2, cho phép đánh giá định lượng công suất tiêu thụ và hiệu năng của NoC khi áp dụng các kỹ thuật DVFS.
  4. Minh chứng hiệu quả giảm công suất và duy trì hiệu năng: Các kết quả mô phỏng đã chỉ ra rằng giải pháp này không chỉ giảm công suất tiêu thụ đáng kể cho NoC mà còn duy trì hoặc cải thiện độ trễ truyền thông, đặc biệt trong các kịch bản lưu lượng biến động.
  5. Ưu việt hơn các phương pháp điều khiển DVFS truyền thống: So sánh với các bộ điều khiển DVFS dựa trên BU hoặc PID, giải pháp lô-gíc mờ thể hiện khả năng thích nghi tốt hơn, không cần hiệu chỉnh lại tham số và yêu cầu ít tài nguyên phần cứng hơn.
  6. Đóng góp vào quá trình thiết kế công suất thấp cho NoC 2D-mesh: Cung cấp một phương pháp thiết kế cụ thể và đã được kiểm chứng cho kiến trúc 2D-mesh, một tô-pô NoC phổ biến.

Nghiên cứu này đại diện cho một sự tiến bộ đáng kể trong mô hình Điều khiển tỷ lệ điện áp - tần số động (DVFS), dịch chuyển từ các phương pháp điều khiển cứng nhắc, cần hiệu chỉnh thủ công sang một paradigm tự thích nghi hơn, linh hoạt hơn dựa trên lý luận xấp xỉ của lô-gíc mờ. Sự dịch chuyển này được hỗ trợ bởi bằng chứng thực nghiệm từ các kết quả mô phỏng, cho thấy khả năng của hệ thống trong việc dự đoán và phản ứng với các thay đổi tải một cách hiệu quả.

Luận án này đã mở ra ít nhất ba luồng nghiên cứu mới:

  1. Điều khiển DVFS thông minh dựa trên AI/ML: Khuyến khích việc tích hợp các kỹ thuật học máy tiên tiến để tự động tối ưu hóa các bộ điều khiển lô-gíc mờ hoặc khám phá các mô hình điều khiển hoàn toàn mới.
  2. Quản lý tài nguyên tổng hợp trên chip: Thúc đẩy nghiên cứu về việc kết hợp tối ưu hóa công suất với các mục tiêu khác như quản lý nhiệt, an toàn, bảo mật và chất lượng dịch vụ (QoS) trên các SoC phức tạp.
  3. Triển khai DVFS cấp thấp và xác thực phần cứng: Kêu gọi nhiều nghiên cứu hơn về việc triển khai và kiểm chứng thực tế các giải pháp DVFS cấp thấp trên phần cứng (FPGA, ASIC) để thu hẹp khoảng cách giữa mô phỏng và thực tế.

Với tầm quan trọng toàn cầu của vấn đề công suất tiêu thụ trong thiết bị điện tử, các đóng góp của luận án này có liên quan mật thiết đến các nỗ lực quốc tế nhằm phát triển công nghệ bền vững và hiệu quả năng lượng. Bằng cách cung cấp một giải pháp đã được kiểm chứng cho một thách thức kỹ thuật cốt lõi, nghiên cứu này để lại một di sản có thể đo lường được thông qua việc thúc đẩy hiệu suất của các SoC thế hệ tiếp theo, kéo dài tuổi thọ thiết bị và giảm tác động môi trường của công nghệ thông tin.
