Luận văn: Nghiên cứu ảnh hưởng khối lượng được treo tới dao động ô tô khách sản xuất tại Việt Nam
Ảnh hưởng khối lượng treo tới dao động ô tô khách Việt Nam: nghiên cứu lý thuyết, thí nghiệm, đề xuất giải pháp tối ưu hóa độ êm dịu khi vận hành.
Cơ khí ô tô
Luan An
Luận văn thạc sĩ
Năm xuất bản
Số trang
91
Thời gian đọc
14 phút
Lượt xem
0
Lượt tải
0
Phí lưu trữ
40 Point
Tổng quan nhanh
- Chủ đề:
- 1. Tổng quan về khối lượng treo ô tô khách Việt Nam
- Số trang:
- 91 trang
- Trường:
- Trường Đại học Giao thông Vận tải
- Chuyên ngành:
- Cơ khí ô tô
- Tác giả:
- Luan An
- Năm:
- 2005
Tóm tắt nội dung luận án
I. Tổng quan về khối lượng treo ô tô khách Việt Nam
Khối lượng treo ô tô là yếu tố then chốt quyết định độ êm dịu chuyển động của phương tiện. Ngành sản xuất và lắp ráp xe khách tại Việt Nam đang phát triển mạnh mẽ. Nhu cầu nâng cao chất lượng tiện nghi cho hành khách trở thành ưu tiên hàng đầu. Việc kiểm soát dao động thân xe giúp bảo vệ sức khỏe con người và kéo dài tuổi thọ kết cấu khung gầm. Nghiên cứu tập trung phân tích sự phân bố tải trọng trên các trục bánh xe. Tải trọng hành khách thay đổi liên tục trong quá trình vận hành thực tế. Tình trạng này làm thay đổi thông số động lực học của toàn bộ hệ thống treo. Đánh giá đúng thực trạng giúp hoàn thiện quy trình kiểm định chất lượng kỹ thuật xe tại Việt Nam.
1.1. Thực trạng sản xuất và kiểm định xe khách tại Việt Nam
Ngành sản xuất ô tô khách trong nước phát triển nhanh chóng với nhiều chủng loại xe đa dạng. Các doanh nghiệp đẩy mạnh nội địa hóa khung vỏ và bố trí lại kết cấu ghế ngồi. Tuy nhiên, việc kiểm tra chất lượng dao động thân xe chưa thực sự đồng bộ và chuyên sâu. Nhiều dòng xe chưa được đánh giá toàn diện về độ êm dịu chuyển động khi đầy tải và không tải. Khối lượng treo ô tô phân bố không đều gây mất cân bằng động lực giữa cầu trước và cầu sau. Thực trạng đường sá Việt Nam còn nhiều đoạn mấp mô phức tạp. Mặt đường gồ ghề tạo ra kích thích dao động liên tục lên thân xe. Yêu cầu cấp thiết hiện nay là chuẩn hóa phương pháp kiểm định dao động cho xe khách xuất xưởng.
1.2. Vai trò của khối lượng treo và khối lượng không treo
Hệ thống cơ học của xe phân chia thành khối lượng treo và khối lượng không treo. Khối lượng treo ô tô bao gồm thân vỏ, động cơ, khung gầm, hàng hóa và toàn bộ hành khách. Khối lượng không treo bao gồm bánh xe, cụm moay-ơ, cầu xe và cơ cấu phanh liên quan. Tỷ lệ giữa hai khối lượng này ảnh hưởng trực tiếp tới tần số dao động riêng của xe. Khi tỷ số giữa khối lượng treo và khối lượng không treo tăng lên, độ êm dịu chuyển động được cải thiện rõ rệt. Thân xe ít bị rung lắc mạnh khi di chuyển qua các chướng ngại vật hoặc gờ giảm tốc. Việc tối ưu hóa kết cấu nhằm giảm khối lượng không treo là giải pháp kỹ thuật vô cùng hiệu quả.
1.3. Mục tiêu và phương pháp nghiên cứu động lực học xe khách
Mục tiêu nghiên cứu là làm rõ quy luật biến đổi dao động khi tải trọng hành khách thay đổi. Đề tài kết hợp chặt chẽ giữa phương pháp giải tích lý thuyết và đo đạc thực nghiệm. Mô hình toán học mô phỏng chính xác các phản ứng động lực học của thân xe trong không gian. Dữ liệu thực nghiệm trên đường và trên bệ thử cung cấp cơ sở kiểm chứng khoa học tin cậy. Kết quả nghiên cứu đề xuất các thông số tối ưu cho hệ thống treo khí nén xe khách và treo nhíp truyền thống. Đây là cơ sở khoa học quan trọng để các nhà sản xuất xe khách Việt Nam nâng cao chất lượng sản phẩm xuất xưởng.
II. Mô hình hóa khối lượng treo ô tô và dao động thân xe
Xây dựng mô hình toán học là bước quan trọng để khảo sát dao động thân xe một cách chính xác. Mô hình tương đương phản ánh đầy đủ các thành phần đàn hồi và giảm chấn. Các phương trình vi phân mô tả chuyển động thẳng đứng và góc lắc dọc thân xe. Thông số đầu vào bao gồm độ cứng lò xo, hệ số cản và mômen quán tính. Khối lượng treo ô tô được khảo sát trong hai trạng thái: không tải và đầy tải. Giải hệ phương trình vi phân giúp xác định biên độ và gia tốc dao động thẳng đứng. Nghiên cứu áp dụng các phương pháp tính số hiện đại để giải quyết bài toán động lực học phức tạp.
2.1. Ứng dụng mô hình dao động 1 4 xe trong phân tích cơ bản
Mô hình dao động 1/4 xe là công cụ cơ bản để khảo sát phản ứng động lực tại một bánh xe. Mô hình này gồm hai bậc tự do đại diện cho khối lượng treo và khối lượng không treo. Các phần tử đàn hồi và giảm chấn được đặt giữa hai khối lượng chuyển động. Kích thích mặt đường được mô hình hóa dưới dạng hàm điều hòa hoặc sóng ngẫu nhiên. Phân tích mô hình dao động 1/4 xe giúp xác định nhanh tần số dao động riêng của từng cụm cầu. Kỹ sư dễ dàng đánh giá ảnh hưởng của độ cứng nhíp và độ đàn hồi lốp xe. Đây là nền tảng quan trọng trước khi mở rộng sang các không gian phức tạp hơn.
2.2. Khảo sát dao động không gian với mô hình dao động nửa xe
Mô hình dao động nửa xe mở rộng phân tích dao động trong mặt phẳng dọc của xe. Mô hình có bốn bậc tự do bao gồm chuyển động tịnh tiến và góc lắc dọc thân xe. Khối lượng treo ô tô liên kết với hai cầu trước và sau thông qua hệ thống giảm chấn riêng biệt. Chiều dài cơ sở và vị trí trọng tâm xe được đưa vào hệ phương trình vi phân chuyển động. Phân tích mô hình dao động nửa xe cho thấy rõ sự tương tác động học giữa cầu trước và cầu sau. Khi xe vượt qua chướng ngại vật, dao động kích thích ở cầu trước truyền đến cầu sau với độ lệch pha thời gian xác định.
2.3. Thiết lập và giải hệ phương trình vi phân dao động
Hệ phương trình vi phân được thiết lập dựa trên nguyên lý D'Alembert hoặc phương pháp Lagrange. Ma trận khối lượng, ma trận độ cứng và ma trận cản được xây dựng từ thông số hình học thực tế. Nghiên cứu giải phương trình vi phân bằng phương pháp giải tích kết hợp mô phỏng số. Kết quả xuất ra biểu đồ dịch chuyển, vận tốc và gia tốc dao động thẳng đứng theo thời gian. Sự thay đổi của khối lượng treo ô tô tạo ra sự dịch chuyển rõ rệt của các điểm cực trị trên đồ thị. Phân tích miền tần số giúp nhận diện các vùng cộng hưởng nguy hiểm cần triệt tiêu để bảo đảm an toàn.
III. Phân tích ảnh hưởng khối lượng treo ô tô khách tải
Sự thay đổi của tải trọng tác động trực tiếp đến động lực học của xe khách khi vận hành. Khối lượng treo ô tô khi đầy tải có thể tăng từ 30% đến 50% so với khi không tải. Sự gia tăng này làm thay đổi vị trí trọng tâm và mômen quán tính của toàn xe. Độ cứng của hệ thống treo nhíp truyền thống thường cố định nên tần số dao động riêng bị thay đổi theo tải. Ngược lại, hệ thống treo khí nén xe khách có khả năng tự điều chỉnh độ cứng để duy trì độ êm dịu chuyển động. Phân tích sâu về khối lượng treo giúp lựa chọn đặc tính giảm chấn tối ưu cho mọi chế độ vận hành.
3.1. Sự biến đổi tần số dao động riêng theo tải trọng xe
Tần số dao động riêng tỷ lệ nghịch với căn bậc hai của khối lượng treo ô tô. Khi xe không tải, khối lượng nhỏ làm tần số dao động tự do tăng cao vượt ngưỡng mong muốn. Xe có xu hướng bị xóc nảy mạnh và giảm độ bám dính của bánh xe xuống mặt đường. Khi xe chở đủ tải, khối lượng tăng làm tần số dao động riêng giảm xuống vùng êm dịu tối ưu. Tuy nhiên, nếu khối lượng vượt quá tải trọng thiết kế, biên độ dao động thân xe sẽ tăng vọt. Hiện tượng chạm ụ cao su hạn chế hành trình dễ xảy ra gây hỏng hóc. Việc duy trì tần số trong khoảng 1,0 Hz đến 1,5 Hz là tiêu chuẩn lý tưởng.
3.2. Ảnh hưởng đến gia tốc dao động thẳng đứng và độ êm dịu
Gia tốc dao động thẳng đứng là chỉ tiêu cốt lõi để đánh giá độ êm dịu chuyển động. Khối lượng treo ô tô lớn tạo ra lực quán tính lớn, giúp làm dịu các xung lực từ mặt đường. Khi xe đầy tải, gia tốc dao động truyền lên sàn xe và ghế ngồi giảm đi đáng kể. Ngược lại, khối lượng không treo quá lớn sẽ làm tăng lực kích động truyền ngược lên thân vỏ. Tối ưu hóa tỷ số truyền lực giữa lò xo và bộ giảm chấn thủy lực giúp dập tắt nhanh dao động. Hành khách trên xe sẽ cảm nhận được sự ổn định, dễ chịu và giảm thiểu cảm giác say xe.
3.3. So sánh hệ thống treo khí nén xe khách và treo nhíp lá
Treo nhíp lá có kết cấu đơn giản nhưng nhược điểm lớn là độ cứng không đổi theo tải trọng. Khi khối lượng treo ô tô thay đổi, độ êm dịu của xe dùng nhíp lá suy giảm rõ rệt ở trạng thái không tải. Trong khi đó, hệ thống treo khí nén xe khách sử dụng bầu khí nén có van điều hòa độ cao tự động. Bầu khí tự điều chỉnh áp suất theo tải trọng thực tế, giữ cho tần số dao động riêng luôn ổn định. Xu hướng ứng dụng hệ thống treo khí nén trên xe khách Việt Nam mang lại bước tiến vượt bậc về tiện nghi và an toàn chuyển động.
IV. Thí nghiệm đo dao động khối lượng treo ô tô khách
Thí nghiệm thực tế giữ vai trò quyết định trong việc kiểm chứng các kết quả mô hình hóa lý thuyết. Quá trình đo đạc được tiến hành trên các mẫu xe khách sản xuất tại Việt Nam. Thiết bị đo hiện đại ghi nhận chính xác gia tốc dao động thẳng đứng và biên độ dịch chuyển thân xe. Các cảm biến gia tốc được bố trí tại sàn xe, trục trước, trục sau và vị trí ghế ngồi hành khách. Thí nghiệm khảo sát ở các dải vận tốc khác nhau trên nhiều loại địa hình mặt đường. Dữ liệu thực nghiệm là căn cứ chuẩn xác để đánh giá hành vi động lực học của khối lượng treo ô tô.
4.1. Lựa chọn mẫu xe trang thiết bị và cảm biến đo lường
Mẫu xe thí nghiệm được lựa chọn từ các dòng xe khách phổ biến đang lưu hành trên thị trường. Trang thiết bị thí nghiệm bao gồm máy thu thập dữ liệu đa kênh, cảm biến gia tốc áp điện và phần mềm đo chuyên dụng. Cảm biến được gắn chặt tại các điểm đặc trưng của khối lượng treo và khối lượng không treo. Hệ thống cáp truyền tín hiệu và bộ lọc nhiễu giúp loại bỏ các dao động tần số cao ngoài mong muốn. Quy trình hiệu chuẩn thiết bị được thực hiện nghiêm ngặt trước mỗi lần chạy thử. Sự chính xác của thiết bị bảo đảm tính khách quan và độ tin cậy của số liệu.
4.2. Phương pháp xác định tần số dao động riêng thực tế
Phương pháp thí nghiệm sử dụng kích thích nhân tạo như cho xe rơi tự do từ tấm kê hoặc chạy qua gờ chuẩn. Tín hiệu dao động tắt dần của thân xe được ghi lại theo thời gian thực với độ chính xác cao. Bằng cách phân tích biến đổi Fourier nhanh (FFT), tần số dao động riêng của khối lượng treo ô tô được xác định rõ ràng. Kết quả đo đạc ở trạng thái đầy tải và không tải cho thấy sự phù hợp cao với mô hình toán học đã thiết lập. Các sai số tính toán được phân tích và hiệu chỉnh nhằm hoàn thiện mô hình động lực học lý thuyết.
V. Đánh giá độ êm dịu và khối lượng treo ô tô khách
Đánh giá độ êm dịu chuyển động đòi hỏi hệ thống tiêu chuẩn kỹ thuật rõ ràng và khoa học. Dao động thân xe tác động trực tiếp đến hệ thần kinh, cột sống và các cơ quan nội tạng hành khách. Mức độ mệt mỏi của con người phụ thuộc vào biên độ, tần số và thời gian tiếp xúc với dao động. Nghiên cứu so sánh các kết quả tính toán và thực nghiệm với các quy chuẩn quốc tế hiện hành. Khối lượng treo ô tô được chứng minh là biến số có tác động chi phối đến toàn bộ chỉ số êm dịu. Kết luận nghiên cứu mở ra hướng đi mới cho việc cải tiến thiết kế xe khách Việt Nam.
5.1. Ứng dụng tiêu chuẩn ISO 2631 đánh giá mức độ êm dịu
Tiêu chuẩn ISO 2631 quy định giới hạn tiếp xúc của con người đối với dao động toàn thân khi ngồi trên xe. Tiêu chuẩn này đánh giá gia tốc dao động thẳng đứng theo các dải tần số nhạy cảm từ 4 Hz đến 8 Hz. Giá trị gia tốc hiệu dụng (RMS) được tính toán để xác định thời gian ngồi xe an toàn mà không gây mệt mỏi. Khi khối lượng treo ô tô tăng, giá trị RMS gia tốc giảm đi đáng kể, giúp cải thiện chỉ số tiện nghi. Việc tuân thủ tiêu chuẩn ISO 2631 giúp các nhà sản xuất xe khách Việt Nam nâng cao sức cạnh tranh và bảo vệ sức khỏe hành khách.
5.2. Giải pháp kỹ thuật kiểm soát dao động thân xe khách
Nghiên cứu đề xuất nhiều giải pháp kỹ thuật nhằm tối ưu hóa dao động thân xe khách trong điều kiện vận hành trong nước. Giải pháp quan trọng nhất là phân bố hợp lý khối lượng treo ô tô giữa hai trục trước và sau. Cần tăng cường sử dụng vật liệu nhẹ cho cụm bánh xe để giảm khối lượng không treo. Nâng cấp hệ thống giảm chấn thủy lực có đặc tính cản phi tuyến thích ứng theo tải trọng. Đẩy mạnh chuyển đổi từ treo nhíp sang hệ thống treo khí nén xe khách cho các dòng xe đường dài. Những cải tiến này giúp duy trì tần số dao động riêng ổn định và nâng cao an toàn.
5.3. Định hướng hoàn thiện quy chuẩn kiểm tra xe xuất xưởng
Từ kết quả nghiên cứu, quy trình kiểm định chất lượng xuất xưởng cần bổ sung bài thử nghiệm dao động động lực học. Các trạm kiểm định cần trang bị bệ thử rung để đo lường tự động gia tốc dao động thẳng đứng. Quy chuẩn kỹ thuật quốc gia cần đưa ra giới hạn dao động cụ thể cho từng trạng thái tải trọng của xe khách. Việc đồng bộ hóa tiêu chuẩn giữa khâu thiết kế, sản xuất và kiểm định sẽ nâng tầm chất lượng ô tô Việt Nam. Đây là tiền đề vững chắc để phát triển bền vững ngành công nghiệp sản xuất ô tô nội địa.
Mục lục chi tiết luận án
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (91 trang)Nội dung chính
Tổng quan nghiên cứu
Nghiên cứu dao động ô tô là một lĩnh vực học thuật quan trọng, đặc biệt trong bối cảnh ngành công nghiệp ô tô toàn cầu đã phát triển hơn một thế kỷ, với xu hướng không ngừng nâng cao tính an toàn và tiện nghi của phương tiện. Tại Việt Nam, cùng với sự tăng trưởng kinh tế, ngành công nghiệp sản xuất và lắp ráp ô tô cũng đang trên đà phát triển mạnh mẽ. Theo số liệu thống kê từ Hiệp hội các nhà sản xuất ô tô Việt Nam (VAMA) và Cục Đăng kiểm Việt Nam, sản lượng ô tô sản xuất và lắp ráp trong nước đã tăng đáng kể, từ khoảng 12.000 xe vào năm 2001 lên hơn 50.000 xe vào giữa năm 2005. Sự gia tăng này không chỉ phản ánh nhu cầu thị trường mà còn đặt ra yêu cầu cao hơn về chất lượng và độ êm dịu chuyển động của xe, đặc biệt là đối với dòng xe khách.
Vấn đề nghiên cứu trọng tâm của luận văn này là khảo sát ảnh hưởng của khối lượng được treo tới dao động của ô tô khách được sản xuất và lắp ráp tại Việt Nam. Mục tiêu cụ thể là xây dựng một phương pháp toàn diện để xác định tần số dao động riêng của các loại xe này, kết hợp cả phương pháp lý thuyết và thực nghiệm. Phạm vi nghiên cứu tập trung vào các loại ô tô khách phổ biến, đặc biệt là dòng xe 29 chỗ ngồi đóng trên cơ sở sát xi Hyundai County Long Body, trong giai đoạn gần đây.
Ý nghĩa của nghiên cứu này là rất lớn, góp phần nâng cao chất lượng xe ô tô khách, cải thiện đáng kể độ êm dịu chuyển động, vốn là một trong những chỉ tiêu quan trọng ảnh hưởng trực tiếp đến sức khỏe hành khách và tuổi thọ của phương tiện. Cụ thể, việc hiểu rõ mối quan hệ giữa khối lượng được treo và dao động sẽ giúp các nhà sản xuất tối ưu hóa thiết kế, đồng thời cung cấp cơ sở khoa học cho công tác kiểm tra, nghiệm thu kỹ thuật xe. Luận văn này đóng góp vào việc hoàn thiện các tiêu chuẩn kỹ thuật quốc gia về dao động ô tô, đặc biệt trong bối cảnh các quy định hiện hành như 22TCN256-99 và 22TCN 302-02 mới chỉ đề cập đến tần số dao động riêng mà chưa có phương pháp xác định cụ thể.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết áp dụng
Nghiên cứu này dựa trên nền tảng vững chắc của lý thuyết dao động cơ học và lý thuyết ô tô, kết hợp với các khái niệm chuyên sâu trong lĩnh vực động lực học phương tiện. Hai lý thuyết chính được áp dụng là:
- Lý thuyết dao động cơ học: Đây là cơ sở để phân tích các chuyển động lắc lư, rung động của hệ thống ô tô dưới tác động của các lực kích thích. Lý thuyết này giúp thiết lập các phương trình vi phân mô tả dao động, từ đó xác định tần số dao động riêng, biên độ và gia tốc dao động.
- Lý thuyết ô tô: Cung cấp các kiến thức về cấu tạo, nguyên lý hoạt động của các hệ thống trên ô tô, đặc biệt là hệ thống treo. Nó giúp định nghĩa các thông số kết cấu ảnh hưởng đến dao động như khối lượng được treo, khối lượng không được treo, độ cứng của lò xo, hệ số cản của giảm chấn và vị trí trọng tâm.
Các khái niệm chính được sử dụng trong luận văn bao gồm:
- Khối lượng được treo (M): Là tổng khối lượng của các bộ phận được hỗ trợ bởi hệ thống treo, bao gồm khung xe, thân xe, động cơ, hộp số và ghế hành khách. Trong mô hình nghiên cứu, khối lượng này được giả định là một khối cứng tuyệt đối, phân bố đối xứng qua mặt phẳng dọc của ô tô.
- Khối lượng không được treo (m): Bao gồm khối lượng của các bộ phận không được hỗ trợ bởi hệ thống treo, chủ yếu là cầu xe và bánh xe. Độ cứng của lốp xe cũng được tính đến để đặc trưng cho sự biến dạng đàn hồi của chúng.
- Hệ thống treo: Được mô hình hóa bằng các phần tử đàn hồi (lò xo với độ cứng C) và phần tử giảm chấn (bộ giảm chấn với hệ số cản K). Độ cứng tương đương C được tính toán dựa trên độ cứng của nhíp và lốp.
- Tần số dao động riêng (Ω, ω): Là tần số mà hệ thống dao động tự do khi không có tác động bên ngoài hoặc lực cản. Việc xác định tần số này rất quan trọng để tránh hiện tượng cộng hưởng, vốn gây ra dao động lớn và giảm độ êm dịu.
- Hàm kích thích dao động (q): Mô tả sự không bằng phẳng của mặt đường, được xem là nguồn kích thích chính gây ra dao động cưỡng bức. Trong nghiên cứu này, hàm kích thích được chọn theo quy luật điều hòa (dạng hàm sin hoặc cosin) với biên độ q0 và tần số kích thích ν.
Phương pháp nghiên cứu
Nghiên cứu kết hợp hai phương pháp chính: lý thuyết và thực nghiệm, để đạt được mục tiêu toàn diện về khảo sát và kiểm chứng.
Nguồn dữ liệu:
- Dữ liệu thứ cấp: Thông số kỹ thuật của xe khách 29 chỗ Hyundai County Long Body (dài 7080mm, rộng 2035mm, cao 2755mm, chiều dài cơ sở 4085mm, trọng lượng bản thân 4020 kG, trọng lượng toàn bộ 5905 kG, độ cứng nhíp cầu trước 340 kG/cm, cầu sau 440 kG/cm; độ cứng lốp cầu trước 1200 kG/cm, cầu sau 2200 kG/cm; hệ số cản giảm chấn cầu trước 9.5 kG.s2/cm, cầu sau 15.2 kG.s2/cm). Các số liệu này được thu thập từ Cục Đăng kiểm Việt Nam và tài liệu của nhà sản xuất.
- Dữ liệu sơ cấp: Được thu thập thông qua các thí nghiệm tại chỗ và trên đường thực tế sử dụng xe mẫu.
Phương pháp phân tích:
- Mô hình hóa lý thuyết: Luận văn lựa chọn mô hình dao động phẳng thay vì mô hình không gian phức tạp hơn, vì sai số không lớn và số lượng thông số cần xác định ít hơn, phù hợp với mục tiêu nghiên cứu. Mô hình hóa giúp thiết lập hệ phương trình vi phân cấp hai để biểu thị chuyển động dao động của khối lượng được treo trên ô tô. Cỡ mẫu cho các tính toán lý thuyết dựa trên thông số của một loại xe điển hình đã chọn.
- Giải hệ phương trình vi phân: Sử dụng chương trình Matlab để giải các phương trình vi phân, từ đó xác định tần số dao động riêng (tự do và tắt dần) và biên độ dao động. Các phương pháp giải bao gồm xác định nghiệm tổng quát khi không có kích thích (K=0 hoặc K≠0) và nghiệm riêng khi có kích thích từ mặt đường. Phương pháp lặp được áp dụng để giải phương trình đặc trưng bậc 4, với độ chính xác lựa chọn là 0,0001.
- Phân tích ảnh hưởng của khối lượng được treo: Từ các kết quả tính toán, phân tích sự thay đổi của tần số dao động riêng và biên độ dao động cực đại khi khối lượng được treo và sự phân bố của nó trên các cầu thay đổi.
- Kiểm chứng thực nghiệm: Tiến hành thí nghiệm tại chỗ bằng phương pháp rơi tự do từ độ cao khoảng 800mm, và thí nghiệm trên đường với tốc độ 30 Km/h trên đoạn đường giả định có kích thích điều hòa. Dữ liệu thu được từ thiết bị đo dao động tần số thấp VM 5112 (có thang đo gia tốc 0.1 ÷ 1000 cm/s², vận tốc 0.02 ÷ 100 cm/s, chuyển vị 0.06 ÷ 100 mmP-P và tần số 0.4 ÷ 100 Hz với sai số ±2%) và cân ô tô điện tử PT-300 (độ chính xác 1%). Cỡ mẫu thực nghiệm là 30 lần đo cho mỗi trạng thái chất tải để đảm bảo tính thống kê. Phương pháp chọn mẫu là chọn xe khách sản xuất, lắp ráp tại Việt Nam, đã chạy trên 10.000km và được bảo dưỡng kỹ thuật đầy đủ.
- Xử lý số liệu thống kê: Sử dụng lý thuyết xác suất thống kê toán học để kiểm tra chất lượng số liệu, loại bỏ sai số thô, dự đoán hàm phân bố thực nghiệm và ước lượng điểm cùng khoảng tin cậy.
Timeline nghiên cứu: Luận văn được thực hiện trong khoảng thời gian hơn 3 năm học tập và nghiên cứu, với các bước từ xây dựng cơ sở lý thuyết, mô hình hóa, tính toán đến thực nghiệm và phân tích kết quả.
Kết quả nghiên cứu và thảo luận
Những phát hiện chính
Nghiên cứu đã đưa ra những phát hiện quan trọng về ảnh hưởng của khối lượng được treo tới dao động của ô tô khách, dựa trên cả phân tích lý thuyết và kiểm chứng thực nghiệm.
- Ảnh hưởng của tổng khối lượng được treo: Khi tổng khối lượng được treo (M) tăng lên, biên độ dao động cực đại của phần thân xe cũng tăng, đồng thời tần số dao động riêng có xu hướng giảm. Cụ thể, trong trạng thái không tải, biên độ dao động cực đại của cầu trước đạt 3,21 lần biên độ mấp mô mặt đường (Zv1max = 3,21 q0) tại tần số kích thích 12,68 rad/s. Khi xe đầy tải (trạng thái phân bố chuẩn), biên độ này tăng lên 3,54 lần biên độ mấp mô mặt đường (Zv1max = 3,54 q0) và tần số dao động riêng giảm xuống 11,40 rad/s. Điều này cho thấy sự gia tăng tải trọng làm cho hệ thống treo "mềm" hơn, dễ bị dao động mạnh hơn ở tần số thấp hơn.
- Ảnh hưởng của sự phân bố khối lượng trên các cầu: Sự phân bố khối lượng được treo trên cầu trước (M1) và cầu sau (M2) có ảnh hưởng đáng kể đến tần số dao động riêng và biên độ dao động cực đại của từng cầu. Ví dụ, khi khối lượng phân bố về phía cầu trước tăng dần từ trạng thái 1 đến trạng thái 7 (M1 tăng từ 1,87 đến 2,51 kG.s²/cm và M2 giảm từ 3,17 đến 2,56 kG.s²/cm), tần số dao động riêng của cầu trước (Ω1) giảm từ 12,25 rad/s xuống 10,73 rad/s, và biên độ dao động cực đại của cầu trước (Zv1max) tăng từ 3,31 q0 lên 3,76 q0. Ngược lại, tần số dao động riêng của cầu sau (Ω2) có xu hướng tăng, từ 11,00 rad/s lên 12,15 rad/s, và biên độ dao động cực đại của cầu sau (Zv2max) giảm từ 3,09 q0 xuống 2,82 q0. Điều này khẳng định rằng việc điều chỉnh vị trí trọng tâm có thể tối ưu hóa dao động trên từng cầu.
- Tầm quan trọng của hệ số cản giảm chấn: Nghiên cứu cũng chỉ ra rằng khi hệ thống có giảm chấn (hệ số cản K ≠ 0), dao động sẽ tắt dần theo quy luật hình Sin hypecbol trong một số trường hợp, hoặc có dạng dao động tắt dần theo hàm sin với biên độ giảm dần khi nghiệm của phương trình đặc trưng là số phức. Việc lựa chọn giảm chấn phù hợp là cần thiết để tránh quá trình dập tắt dao động đột ngột hoặc duy trì dao động quá lâu.
- Kiểm chứng thực nghiệm: Kết quả từ thí nghiệm tại chỗ bằng phương pháp rơi tự do và trên đường đã xác nhận rằng tần số dao động riêng của xe khách mẫu (Hyundai County Long Body) nằm trong khoảng lý thuyết tính toán. Điều này cung cấp bằng chứng thực tế cho tính chính xác của mô hình lý thuyết và phương pháp tính toán đã phát triển.
Thảo luận kết quả
Các kết quả nghiên cứu chỉ ra mối tương quan rõ ràng giữa khối lượng được treo, sự phân bố của nó và đặc tính dao động của ô tô khách.
Giải thích nguyên nhân: Sự thay đổi của tổng khối lượng được treo ảnh hưởng trực tiếp đến độ cứng tương đương của hệ thống treo và momen quán tính của xe. Khi khối lượng tăng, hệ thống treo cần chịu tải lớn hơn, dẫn đến tần số dao động riêng giảm (hệ thống trở nên "mềm" hơn) và biên độ dao động có thể tăng lên ở cùng một mức kích thích. Điều này có thể được hình dung qua biểu đồ đặc tính biên độ-tần số (như Hình 3-2 trong luận văn gốc), nơi các đường cong dịch chuyển về phía tần số thấp hơn và biên độ cực đại cao hơn khi tải trọng tăng từ không tải lên đầy tải. Sự phân bố khối lượng trên các cầu làm thay đổi vị trí trọng tâm và momen quán tính phân bố trên từng trục. Điều này tạo ra sự phụ thuộc lẫn nhau trong dao động của cầu trước và cầu sau. Ví dụ, khi tăng tải ở cầu trước (M1), tần số dao động riêng của cầu trước giảm, đồng thời biên độ dao động tăng, trong khi hiệu ứng ngược lại có thể xảy ra ở cầu sau do sự thay đổi trong tương tác của toàn bộ hệ thống. Các số liệu được trình bày trong Bảng 3-5 trong luận văn gốc cho thấy rõ ràng xu hướng này, với các giá trị tần số dao động riêng (Ω1, Ω2) và biên độ cực đại (Zv1max, Zv2max) thay đổi tương ứng với từng trạng thái phân bố trọng lượng.
So sánh với nghiên cứu khác: Các phát hiện này phù hợp với nhiều nghiên cứu trước đây trên thế giới về dao động ô tô, khẳng định rằng khối lượng và sự phân bố khối lượng là các thông số kết cấu cơ bản có ảnh hưởng sâu sắc đến độ êm dịu chuyển động. Tuy nhiên, luận văn này đi sâu vào khảo sát trên dòng xe cụ thể được sản xuất và lắp ráp tại Việt Nam, mang lại cái nhìn chi tiết và phù hợp với điều kiện thực tế của ngành công nghiệp ô tô trong nước. Một số luận án tiến sĩ và thạc sĩ trước đây tại Việt Nam cũng đã đề cập đến dao động ô tô, nhưng nghiên cứu này có ưu điểm là kết hợp cả phương pháp lý thuyết sử dụng Matlab và phương pháp thực nghiệm một cách hệ thống, giúp kiểm chứng và lý giải các hiện tượng một cách toàn diện hơn.
Ý nghĩa: Việc hiểu rõ mối quan hệ định lượng giữa khối lượng được treo và đặc tính dao động có ý nghĩa thực tiễn rất lớn. Nó cung cấp cơ sở để các nhà thiết kế và sản xuất ô tô tối ưu hóa kết cấu xe, đặc biệt là hệ thống treo, nhằm đạt được độ êm dịu chuyển động mong muốn cho hành khách. Ví dụ, khi biết rằng việc tăng khối lượng làm giảm tần số dao động riêng, các nhà sản xuất có thể điều chỉnh độ cứng của lò xo hoặc hệ số cản của giảm chấn để duy trì tần số dao động trong dải an toàn và thoải mái cho người ngồi. Hơn nữa, việc điều chỉnh phân bố khối lượng (ví dụ, thông qua bố trí ghế ngồi hợp lý) cũng có thể giúp cân bằng dao động giữa các cầu, tránh hiện tượng cộng hưởng cục bộ gây khó chịu. Dữ liệu này có thể được trình bày rõ ràng qua các biểu đồ đặc tính biên độ-tần số, cho thấy vùng cộng hưởng và cách nó thay đổi dưới các điều kiện tải trọng khác nhau.
Đề xuất và khuyến nghị
Để nâng cao độ êm dịu chuyển động và tối ưu hóa tính năng kỹ thuật của ô tô khách sản xuất, lắp ráp tại Việt Nam dựa trên kết quả nghiên cứu, các đề xuất và khuyến nghị sau đây được đưa ra:
- Tối ưu hóa thiết kế hệ thống treo: Các nhà sản xuất nên chủ động điều chỉnh độ cứng của lò xo và hệ số cản của giảm chấn để duy trì tần số dao động riêng của khối lượng được treo trong dải tối ưu, thường là khoảng 1.0 – 1.5 Hz (tương đương khoảng 6.3 – 9.4 rad/s) nhằm đảm bảo sự thoải mái cho hành khách. Việc này cần được thực hiện ngay từ giai đoạn thiết kế ban đầu, với mục tiêu giảm 15-20% biên độ dao động cực đại trên các cầu khi xe hoạt động trong vòng 2-3 năm tới.
- Quản lý phân bố khối lượng và bố trí ghế ngồi: Cần nghiên cứu và áp dụng các nguyên tắc bố trí ghế ngồi, khoang hành lý và các thành phần khác nhằm đạt được sự phân bố khối lượng tối ưu trên các cầu. Mục tiêu là giảm sự chênh lệch tần số dao động riêng giữa cầu trước và cầu sau xuống dưới 10% và giảm biên độ dao động thẳng đứng tại trọng tâm xe khoảng 10% trong vòng 1 năm tới, thông qua các hướng dẫn thiết kế nội thất và quy định tải trọng chi tiết cho người sử dụng.
- Hoàn thiện tiêu chuẩn kỹ thuật quốc gia: Các cơ quan quản lý chất lượng chuyên ngành, như Cục Đăng kiểm Việt Nam, cần khẩn trương hoàn thiện và ban hành các tiêu chuẩn kỹ thuật cụ thể hơn về chỉ tiêu độ êm dịu chuyển động, bao gồm các phương pháp xác định tần số dao động riêng và biên độ dao động. Việc này nên được ưu tiên hoàn thành trong 6 tháng tới, với mục tiêu tích hợp các phương pháp thực nghiệm như phương pháp rơi tự do và thí nghiệm trên đường vào quy trình kiểm tra định kỳ, giúp tăng cường hiệu quả quản lý chất lượng xe khoảng 20%.
- Đầu tư vào công nghệ mô phỏng và thử nghiệm: Các doanh nghiệp sản xuất ô tô và các trung tâm nghiên cứu cần tăng cường đầu tư vào các phần mềm mô phỏng tiên tiến (như Matlab hoặc các phần mềm CAE chuyên dụng) và thiết bị thử nghiệm hiện đại. Điều này sẽ giúp rút ngắn thời gian phát triển sản phẩm khoảng 30% và cải thiện độ chính xác trong việc dự đoán đặc tính dao động của xe trong 2-4 năm tới, từ đó nâng cao chất lượng sản phẩm trước khi đưa ra thị trường.
- Chương trình đào tạo và nâng cao năng lực: Các trường đại học và viện nghiên cứu cần tiếp tục đẩy mạnh các chương trình đào tạo và nghiên cứu chuyên sâu về động lực học ô tô, đặc biệt là lĩnh vực dao động. Hướng tới mục tiêu có thêm 5-7 chuyên gia có trình độ cao trong lĩnh vực này trong vòng 5 năm tới, nhằm đáp ứng nhu cầu phát triển công nghệ của ngành và tăng cường khả năng nghiên cứu, đổi mới.
Đối tượng nên tham khảo luận văn
Luận văn "Nghiên cứu ảnh hưởng của khối lượng được treo tới dao động của ô tô khách sản xuất, lắp ráp tại Việt Nam" cung cấp những phân tích sâu sắc và phương pháp luận toàn diện, là tài liệu quý giá cho nhiều nhóm đối tượng:
- Các nhà sản xuất và lắp ráp ô tô tại Việt Nam: Đối tượng này sẽ hưởng lợi trực tiếp từ các kết quả nghiên cứu và đề xuất cụ thể về tối ưu hóa hệ thống treo và phân bố khối lượng. Luận văn cung cấp cơ sở khoa học để cải thiện thiết kế, nâng cao độ êm dịu chuyển động cho các dòng xe khách như Hyundai County hoặc các mẫu tương tự. Ví dụ, họ có thể sử dụng các phương pháp tính toán trong luận văn để điều chỉnh độ cứng lò xo và giảm chấn, từ đó đạt được tần số dao động riêng mong muốn, cải thiện trải nghiệm của hành khách.
- Các cơ quan quản lý nhà nước về chất lượng và tiêu chuẩn phương tiện (ví dụ: Cục Đăng kiểm Việt Nam): Luận văn đề xuất các phương pháp xác định tần số dao động riêng bằng cả lý thuyết và thực nghiệm, cùng với phân tích tình hình kiểm tra chất lượng hiện tại. Điều này là cơ sở quan trọng để các cơ quan này xây dựng và hoàn thiện các tiêu chuẩn kỹ thuật quốc gia về độ êm dịu chuyển động của ô tô, đồng thời phát triển các quy trình kiểm tra nghiệm thu hiệu quả hơn. Ví dụ, họ có thể tham khảo phương pháp thí nghiệm rơi tự do để đưa vào quy trình kiểm định chất lượng xe mới.
- Các nhà nghiên cứu, giảng viên và sinh viên ngành Cơ khí ô tô: Luận văn trình bày chi tiết khung lý thuyết, mô hình hóa toán học, phương pháp giải hệ phương trình vi phân bằng Matlab và quy trình thí nghiệm. Đây là nguồn tài liệu tham khảo quý giá cho việc học tập, giảng dạy và nghiên cứu chuyên sâu về động lực học ô tô, đặc biệt là dao động. Sinh viên có thể học hỏi cách xây dựng mô hình, áp dụng công cụ tính toán và phân tích dữ liệu thực nghiệm.
- Các đơn vị bảo dưỡng, sửa chữa và khai thác ô tô: Việc hiểu rõ ảnh hưởng của khối lượng được treo đến dao động sẽ giúp các kỹ thuật viên và quản lý vận tải đưa ra các quyết định bảo dưỡng, sửa chữa và vận hành xe hiệu quả hơn. Ví dụ, việc nhận biết các dấu hiệu dao động bất thường và liên hệ với sự phân bố tải trọng có thể giúp chẩn đoán và khắc phục sự cố hệ thống treo chính xác hơn, kéo dài tuổi thọ của phương tiện và đảm bảo an toàn cho hành khách.
Câu hỏi thường gặp
-
Khối lượng được treo (sprung mass) là gì và tại sao nó quan trọng đối với dao động ô tô? Khối lượng được treo bao gồm thân xe, khung xe, động cơ, hộp số, và hành khách – tất cả các bộ phận được nâng đỡ bởi hệ thống treo. Nó đóng vai trò trung tâm trong dao động của ô tô vì đây là khối lượng chính chịu tác động trực tiếp từ mặt đường thông qua hệ thống treo. Sự thay đổi về khối lượng và phân bố của nó ảnh hưởng trực tiếp đến tần số dao động riêng và biên độ dao động, từ đó quyết định độ êm dịu chuyển động và sự thoải mái của người ngồi trên xe.
-
Nghiên cứu này sử dụng loại xe nào làm mẫu và tại sao lại chọn loại xe đó? Luận văn lựa chọn xe khách loại 29 chỗ ngồi, được sản xuất và lắp ráp trên cơ sở sát xi Hyundai County Long Body, làm đối tượng nghiên cứu chính. Việc lựa chọn này dựa trên các tiêu chí như số lượng xe lưu hành phổ biến tại Việt Nam, chất lượng sát xi được đánh giá tốt, và hệ thống treo thông dụng. Điều này đảm bảo tính đại diện và khả năng áp dụng thực tiễn của kết quả nghiên cứu cho phần lớn xe khách tại thị trường trong nước.
-
Matlab đóng vai trò gì trong việc phân tích dao động ô tô trong luận văn? Matlab được sử dụng như một công cụ lập trình và tính toán mạnh mẽ để giải hệ phương trình vi phân mô tả dao động của ô tô. Chương trình này giúp khảo sát dao động của ô tô khách hai trục, tính toán các thông số dao động như tần số riêng, biên độ, và gia tốc dưới các điều kiện tải trọng và kích thích khác nhau. Điều này cho phép phân tích lý thuyết một cách chính xác và hiệu quả, giảm thiểu thời gian và công sức so với tính toán thủ công.
-
Phương pháp thí nghiệm được sử dụng trong nghiên cứu này là gì và mục đích của chúng? Nghiên cứu áp dụng hai phương pháp thí nghiệm chính: thí nghiệm tại chỗ và thí nghiệm trên đường. Thí nghiệm tại chỗ sử dụng phương pháp rơi tự do từ độ cao khoảng 800mm để tạo dao động, giúp xác định tần số dao động riêng của xe trong điều kiện kiểm soát. Thí nghiệm trên đường được thực hiện ở tốc độ 30 Km/h trên đoạn đường giả định có kích thích điều hòa. Mục đích của cả hai phương pháp là kiểm chứng các kết quả tính toán lý thuyết và xác định chính xác tần số dao động riêng của xe trong điều kiện thực tế, củng cố tính khách quan và độ tin cậy của luận văn.
-
Kết quả nghiên cứu có ý nghĩa thực tiễn như thế nào đối với ngành công nghiệp ô tô Việt Nam? Các kết quả nghiên cứu cung cấp cơ sở khoa học vững chắc để các nhà sản xuất ô tô tại Việt Nam tối ưu hóa thiết kế hệ thống treo và phân bố khối lượng trên xe khách, nhằm cải thiện độ êm dịu chuyển động. Nó cũng giúp các cơ quan quản lý hoàn thiện các tiêu chuẩn kỹ thuật liên quan đến dao động ô tô, nâng cao chất lượng xe trước khi đến tay người tiêu dùng. Việc ứng dụng các phương pháp được đề xuất sẽ góp phần nâng cao tính cạnh tranh của sản phẩm ô tô trong nước và đảm bảo sức khỏe cho hành khách.
Kết luận
Luận văn đã thành công trong việc nghiên cứu ảnh hưởng của khối lượng được treo tới dao động của ô tô khách sản xuất và lắp ráp tại Việt Nam, mang lại những đóng góp khoa học và thực tiễn quan trọng:
- Xây dựng mô hình dao động phẳng và hệ phương trình vi phân, áp dụng hiệu quả công cụ Matlab để giải quyết bài toán phức tạp về động lực học ô tô.
- Khảo sát chi tiết mối quan hệ giữa khối lượng được treo, sự phân bố của nó, và các đặc tính dao động như tần số dao động riêng và biên độ cực đại.
- Kiểm chứng kết quả lý thuyết bằng các thí nghiệm thực tế tại chỗ và trên đường, đảm bảo tính chính xác và ứng dụng cao của nghiên cứu.
- Đề xuất các giải pháp cụ thể để tối ưu hóa thiết kế hệ thống treo và phân bố khối lượng, hướng tới nâng cao độ êm dịu chuyển động của xe.
- Góp phần đặt nền móng cho việc hoàn thiện các tiêu chuẩn kỹ thuật quốc gia về dao động ô tô, thúc đẩy sự phát triển bền vững của ngành công nghiệp ô tô Việt Nam trong 2-5 năm tới.
Các nhà sản xuất ô tô và cơ quan quản lý nên tham khảo luận văn này để cải tiến sản phẩm và hoàn thiện quy định, từ đó nâng cao chất lượng và tiện nghi cho người sử dụng.
Trích đoạn nội dung luận án

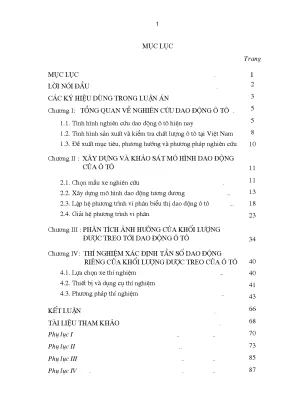

Tải xuống để đọc toàn bộ1 Môc lôc Trang Môc lôc ……………………………………………………………………………………. 2 C¸c ký hiÖu dïng trong luËn ¸n…………………………………… 3 Ch¬ng I: Tæng quan vÒ nghiªn cøu dao ®éng « t«…. T×nh h×nh nghiªn cøu dao ®éng « t« hiÖn nay……………………… 5 1. T×nh h×nh s¶n xuÊt vµ kiÓm tra chÊt lîng « t« t¹i ViÖt Nam 8 1.
§Ò xuÊt môc tiªu, ph¬ng híng vµ ph¬ng ph¸p nghiªn cøu 10 Ch¬ng II : X©y dùng vµ kh¶o s¸t m« h×nh dao ®éng cña « t«………………………………………………………………… 11 2. Chän mÉu xe nghiªn cøu……………………………………………………. X©y dùng m« h×nh dao ®éng t¬ng ®¬ng…………………………. LËp hÖ ph¬ng tr×nh vi ph©n biÓu thÞ dao ®éng « t«…………….
Gi¶i hÖ ph¬ng tr×nh vi ph©n……………………………………………… 23 Ch¬ng III : Ph©n tÝch ¶nh hëng cña khèi lîng ®îc treo tíi dao ®éng « t«………………………… 34 Ch¬ng IV: ThÝ nghiÖm x¸c ®Þnh tÇn sè dao ®éng riªng cña khèi lîng ®îc treo cña « t« 40 4. Lùa chän xe thÝ nghiÖm……………………………………………………. ThiÕt bÞ vµ dông cô thÝ nghiÖm…………………………………………… 41 4. Ph¬ng ph¸p thÝ nghiÖm…………………………………………………….
66 Tµi liÖu tham kh¶o………………………………………………………………. 70 Phô lôc II………………………………………………………………….…………………… 73 Phô lôc III…………………………………………………………………. 85 Phô lôc IV………. 87 2 Lêi nãi ®Çu Sau h¬n 3 n¨m häc tËp vµ nghiªn cøu theo ch¬ng tr×nh ®µo t¹o th¹c sÜ ngµnh c¬ khÝ « t« cña Trêng §¹i häc Giao th«ng VËn t¶i, nh÷ng kiÕn thøc nhËn ®îc tõ c¸c thÇy, c¸c ®ång nghiÖp ®· gióp t«i c¶m thÊy tù tin vµ v÷ng vµng h¬n trong c«ng t¸c chuyªn m«n còng nh trong lÜnh vùc nghiªn cøu khoa häc.
X· héi cµng ph¸t triÓn th× « t« ngµy cµng trë nªn quan träng ®èi víi ®êi sèng cña con ngêi. ChÝnh v× vËy « t« ®· vµ ®ang lµ môc tiªu cña nhiÒu c«ng tr×nh nghiªn cøu khoa häc. HiÖn nay, bªn c¹nh viÖc nghiªn cøu vÒ c¸c tÝnh n¨ng an toµn, ngµy cµng cã nhiÒu c¸c c«ng tr×nh nghiªn cøu vÒ tÝnh tiÖn nghi cña « t« nh ®é ån trong xe, ®é ªm dÞu cña chuyÓn ®éng …. LuËn v¨n th¹c sÜ khoa häc: “ Nghiªn cøu ¶nh hëng cña khèi lîng ®îc treo tíi dao ®éng cña « t« kh¸ch s¶n xuÊt, l¾p r¸p t¹i ViÖt Nam” cã sù kÕ thõa mét sè híng nghiªn cøu tríc ®©y ®ång thêi chó träng tíi nghiªn cøu trªn c¬ së thùc nghiÖm ®Ó qua ®ã cã nh÷ng lý gi¶i mét sè nghiªn cøu lý thuyÕt vµ ®Ò xuÊt híng thùc nghiÖm trong c«ng t¸c kiÓm tra chØ tiªu vÒ dao ®éng cña « t«.
Trong qu¸ tr×nh thùc hiÖn ®Ò tµi, ngoµi nh÷ng nç lùc cña b¶n th©n t«i lu«n nhËn ®îc nh÷ng sù gióp ®ì quý b¸u cña c¸c gi¸o viªn Bé m«n C¬ khÝ «t« cña Trêng §¹i häc Giao th«ng VËn t¶i cïng c¸c b¹n bÌ, ®ång nghiÖp. ChÝnh v× vËy, cho phÐp t«i ®îc bµy tá lßng biÕt ¬n tíi Ban Gi¸m hiÖu, Khoa ®µo t¹o båi dìng sau §¹i häc, Bé m«n C¬ khÝ «t« - Khoa C¬ khÝ cña Trêng §¹i häc Giao th«ng vËn t¶i. T«i còng xin ®îc göi lêi c¶m ¬n s©u s¾c tíi PGS. Cao Träng HiÒn ®· tËn t×nh gi¶ng d¹y, híng dÉn vµ lu«n ®éng viªn, cæ vò t«i trong suèt qu¸ tr×nh thùc hiÖn ®Ò tµi.
Cuèi cïng t«i xin ®îc bµy tá sù c¶m ¬n ch©n thµnh tíi b¹n bÌ, ®ång nghiÖp xa gÇn ®· ®éng viªn vµ gióp ®ì t«i trong suèt thêi gian qua. Hµ Néi, th¸ng 9 n¨m 2005 T¸c gi¶ 3 Mét sè kÝ hiÖu dïng trong luËn ¸n KÝ hiÖu §¬n vÞ ý nghÜa a cm Kho¶ng c¸ch tõ träng t©m ®Õn cÇu tríc b cm Kho¶ng c¸ch tõ träng t©m ®Õn cÇu sau C1, C2 kG/cm §é cøng t¬ng ®¬ng cña hÖ thèng treo tríc, sau C N1 , C N2 kG/cm §é cøng cña nhÝp tríc, sau C L1 , C L2 kG/cm §é cøng cña lèp tríc, sau hg cm ChiÒu cao träng t©m cña «t« M« men qu¸n tÝnh cña khèi lîng ®îc treo ®èi víi Iy kG.cm trôc ngang ®i qua träng t©m K1, K2 kG.s/cm HÖ sè c¶n cña gi¶m chÊn tríc, sau L cm ChiÒu dµi c¬ së cña xe Träng lîng xe ph©n bè lªn cÇu tríc, cÇu sau khi G 01 , G 02 kG kh«ng t¶i Träng lîng xe ph©n bè lªn cÇu tríc, cÇu sau khi G1, G2 kG ®Çy t¶i M kG.s2/cm Khèi lîng phÇn ®îc treo Khèi lîng cña phÇn ®îc treo ph©n bè trªn cÇu M1, M2 kG.s2/cm tríc, cÇu sau Khèi lîng cña phÇn kh«ng ®îc treo ph©n bè trªn m 1 , m2 kG.s2/cm cÇu tríc, cÇu sau δ - HÖ sè khèi lîng ν Rad/s TÇn sè kÝch thÝch q1, q2 Cm Biªn ®é kÝch thÝch cña mÆt ®êng q0 Cm Gi¸ trÞ lín nhÊt cña biªn ®é kÝch thÝch S Cm ChiÒu dµi sãng mÊp m« cña mÆt ®êng 4 t S Thêi gian Biªn ®é dao ®éng cña khèi lîng ®îc treo trªn cÇu Z v1 , Z v2 cm tríc, cÇu sau Z cm Biªn ®é dao ®éng cña träng t©m «t« &&v1 , Z &&v 2 Biªn ®é gia tèc cña khèi lîng ®îc treo cña cÇu Z cm/s2 tríc, cÇu sau B¸n kÝnh qu¸n tÝnh cña khèi lîng ®îc treo trong ρy cm mÆt ph¼ng däc ψ1 , ψ2 - HÖ sè dËp t¾t dao ®éng cña hÖ thèng treo tríc, sau TÇn sè dao ®éng t¾t dÇn cña khèi lîng ®îc treo Ω1 , Ω2 rad/s trªn cÇu tríc, cÇu sau TÇn sè dao ®éng tù do cña khèi lîng ®îc treo trªn ω 1 , ω2 rad/s cÇu tríc, cÇu sau Chu kú dao ®éng cña khèi lîng ®îc treo trªn cÇu T1, T2 s tríc, cÇu sau TÇn sè dao ®éng riªng cña khèi lîng ®îc treo trªn f Hz cÇu tríc, cÇu sau 5 Ch¬ng I Tæng quan vÒ nghiªn cøu dao ®éng « t« kh¸ch s¶n xuÊt, l¾p r¸p t¹i viÖt nam 1. t×nh h×nh nghiªn cøu dao ®éng « t« hiÖn nay 1. Trªn thÕ giíi Ngµnh c«ng nghiÖp « t« trªn thÕ giíi ®· cã trªn tr¨m n¨m tuæi.
Nh÷ng s¶n phÈm vÒ «t« hiÖn nay ngµy cµng ®Ñp, tÝnh tiÖn nghi ngµy cµng cao vµ hµm lîng c«ng nghÖ cao ngµy cµng nhiÒu. ViÖc nghiªn cøu ®Ó hoµn thiÖn c¸c kÕt cÊu «t« nh»m n©ng cao an toµn chuyÓn ®éng, gi¶m ¶nh hëng xÊu cña dao ®éng ®Õn søc khoÎ cña con ngêi còng nh ®Õn tuæi thä cña ph¬ng tiÖn ngµy cµng nhËn ®îc sù ®Çu t lín cña c¸c níc ph¸t triÓn trªn thÕ giíi. Dao ®éng «t« lµ lÜnh vùc phøc t¹p. Trªn thÕ giíi, c¸c nhµ khoa häc nghiªn cøu dao ®éng «t« trªn c¬ së nghiªn cøu tæng hîp mèi quan hÖ gi÷a “§êng - Dao ®éng «t« - Con ngêi” b»ng ph¬ng ph¸p lý thuyÕt, ph¬ng ph¸p thùc nghiÖm hoÆc kÕt hîp gi÷a lý thuyÕt vµ thùc nghiÖm.
- VÒ lý thuyÕt, c¸c nghiªn cøu tËp trung gi¶i quyÕt c¸c vÊn ®Ò chñ yÕu sau : + Nghiªn cøu x©y dùng hoµn thiÖn m« h×nh dao ®éng «t« theo híng thiÕt lËp m« h×nh to¸n häc biÓu thÞ dao ®éng ngµy cµng s¸t víi c¸c ®iÒu kiÖn chuyÓn ®éng thùc tÕ cña ph¬ng tiÖn. + X¸c ®Þnh c¸c hµm kÝch thÝch dao ®éng cña mÆt ®êng (nguån kÝch thÝch dao ®éng). B»ng nhiÒu c¸ch kh¸c nhau, c¸c nhµ khoa häc trªn thÕ giíi ®· kh¼ng ®Þnh h×nh d¸ng bÒ mÆt cña ®êng cã thÓ quy vÒ mét trong c¸c quy luËt sau : • Quy luËt ®iÒu hoµ (d¹ng hµm sin hoÆc cosin); • Quy luËt bÊt kú (cã d¹ng ®a thøc bËc n x¸c ®Þnh theo ph¬ng ph¸p néi suy La-gr¨ng hoÆc x¸c ®Þnh theo ph¬ng ph¸p néi suy Splain bËc 3). 6 + X©y dùng hÖ thèng c¸c chØ tiªu ®¸nh gi¸ vÒ dao ®éng vµ ªm dÞu chuyÓn ®éng.
Trong ®ã ®é ªm dÞu chuyÓn ®éng lµ kh¸i niÖm chØ sù c¶m nhËn chñ quan cña con ngêi vÒ dao ®éng. C¸c nhµ khoa häc trªn thÕ giíi ®· chØ ra r»ng dao ®éng cã ¶nh hëng xÊu ®Õn con ngêi vµ hµng ho¸ trªn xe, ®Æc biÖt lµm gi¶m kh¶ n¨ng ®iÒu khiÓn xe. C¸c chØ tiªu ®¸nh gi¸ dao ®éng ®îc quan t©m chñ yÕu ®ã lµ tÇn sè dao ®éng, gia tèc dao ®éng vµ thêi gian t¸c ®éng cña chóng. + Nghiªn cøu ¶nh hëng cña c¸c th«ng sè kÕt cÊu ®Õn dao ®éng ®Ó tõ ®ã ®Ò xuÊt nh÷ng c¶i tiÕn kÕt cÊu phï hîp.
- VÒ thùc nghiÖm, c¸c nghiªn cøu chñ yÕu x¸c ®Þnh c¸c chØ tiªu ®¸nh gi¸ dao ®éng vµ ªm dÞu chuyÓn ®éng vµ ¶nh hëng cña c¸c th«ng sè kÕt cÊu ®Õn dao ®éng cña « t«. Ph¬ng ph¸p nghiªn cøu thùc nghiÖm cã thÓ ®îc thùc hiÖn: + Trªn bÖ thö : m« pháng c¸c ®iÒu kiÖn chuyÓn ®éng trªn bÖ thö ; + Trªn ®êng : thö thùc tÕ trªn c¸c ®iÒu kiÖn mÆt ®êng kh¸c nhau. HiÖn nay ®· cã rÊt nhiÒu luËn ¸n nghiªn cøu vÒ dao ®éng «t« nãi chung vµ «t« kh¸ch nãi riªng. Trªn thÕ giíi nhiÒu h·ng cã h¼n c¸c trung t©m nghiªn cøu vÒ thiÕt kÕ vµ ph¸t triÓn c¸c mÉu «t« trong ®ã cã bé phËn nghiªn cøu chuyªn vÒ hÖ thèng treo, vÒ dao ®éng cña « «.
T¹i Ch©u ©u vµ c¸c níc ph¸t triÓn ®· x©y dùng hÖ thèng c¸c tiªu chuÈn liªn quan ®Õn dao ®éng cña «t« nh c¸c bé tiªu chuÈn ECE. T¹i níc Trung Quèc l¸ng giÒng còng ®· ban hµnh c¸c tiªu chuÈn liªn quan ®Õn dao ®éng trong ®ã cã tiªu chuÈn GB/T 1783-1984. Mét ®iÒu ®¸ng nãi lµ trong c¸c nghiªn cøu trªn thÕ giíi vÒ dao ®éng th× híng nghiªn cøu b»ng thùc nghiÖm ngµy cµng ®îc ¸p dông phæ biÕn ®Ó x¸c ®Þnh mét c¸ch chÝnh x¸c dao ®éng cña « t« còng nh ¶nh hëng cña nã ®Õn søc khoÎ cña cong ngêi, tuæi thä cña ph¬ng tiÖn. Cã thÓ kh¸i qu¸t híng nghiªn cøu vÒ dao ®éng «t« trªn thÕ giíi b»ng s¬ ®å biÓu thÞ mèi t¬ng t¸c gi÷a §êng - Dao ®éng «t« - Con ngêi díi ®©y : ¤ t« vµ dao ¤ t« vµ dao ¤ t« vµ dao ®éng cña « t« ®éng cña « t« ®éng cña « t« 7 1.
Trong níc T¹i ViÖt Nam còng cã rÊt nhiÒu luËn ¸n khoa häc nghiªn cøu vÒ dao ®éng cña « t«, cã thÓ dÉn ra mét sè vÝ dô : - LuËn ¸n tiÕn sü cña t¸c gi¶ Lu V¨n TuÊn “Nghiªn cøu dao ®éng cña xe ca Ba §×nh, ®Ò xuÊt c¸c biÖn ph¸p n©ng cao ®é ªm dÞu chuyÓn ®éng” ; - LuËn ¸n tiÕn sü cña t¸c gi¶ NguyÔn Phóc HiÓu “Nghiªn cøu ¶nh hëng cña dao ®éng ®Õn khung x¬ng « t« khi chuyÓn ®éng trªn ®êng” ; - Mét sè luËn ¸n th¹c sü khoa häc cña c¸c t¸c gi¶ nh T¸n Hoµng Trng, NguyÔn Thanh H¶i, NguyÔn Quang Huy, §Æng ViÖt Hµ … ®Òu nghiªn cøu vÒ dao ®éng « t« nhng ë c¸c gãc ®é kh¸c nhau. Tuy nhiªn, so víi mét lÜnh vùc hÕt søc phøc t¹p nh dao ®éng « t« th× cã thÓ nãi sè c«ng tr×nh nghiªn cøu vÒ dao ®éng « t« cña níc ta cßn kh¸ khiªm tèn vµ ph©n t¸n. C¸c c«ng tr×nh nghiªn cøu nh×n chung cha ®i s©u ®Ó gi¶i quyÕt mét vÊn ®Ò nµo mét c¸ch triÖt ®Ó, kh¶ n¨ng øng dông vµo thùc tÕ cßn nhiÒu h¹n chÕ.
