Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận án tiến sĩ kỹ thuật

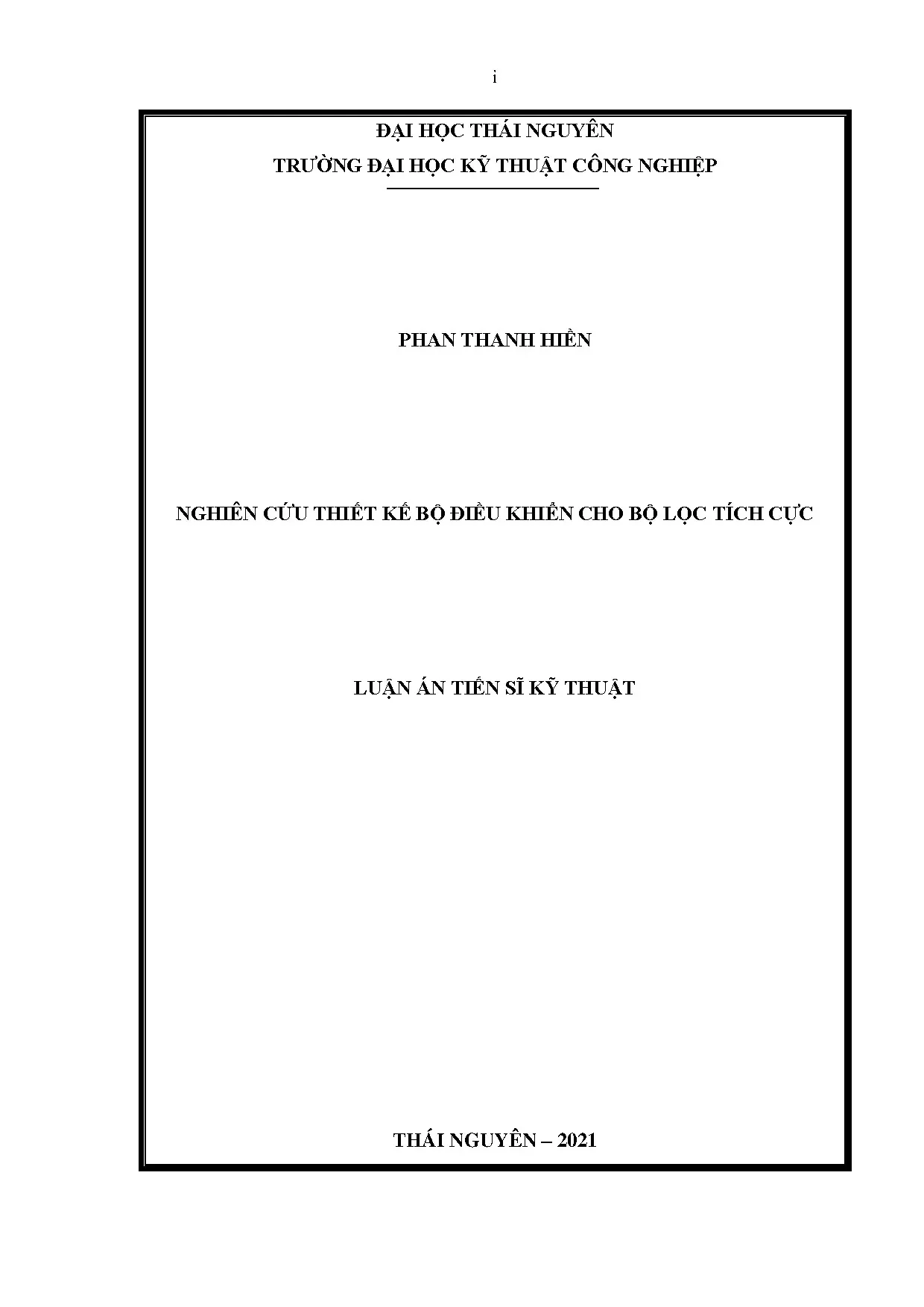

Luận án: Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận án tiến sĩ kỹ thuật. Xem tóm tắt và tải về tại LuanAn.net
Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên
Luan An
Luận án Tiến sĩ
Năm xuất bản
Số trang
92
Thời gian đọc
14 phút
Lượt xem
0
Lượt tải
0
Phí lưu trữ
40 Point
Tổng quan nhanh
- Chủ đề:
- 1. Phân tích sóng hài & vai trò bộ lọc tích cực
- Số trang:
- 92 trang
- Trường:
- Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên
- Chuyên ngành:
- Kỹ thuật Điều khiển và Tự động hóa
- Tác giả:
- Phan Thanh Hiền
- Năm:
- 2021
Tóm tắt nội dung luận án
I. Phân tích sóng hài vai trò bộ lọc tích cực
Lưới điện hiện đại đối mặt với vấn đề sóng hài và méo hài tổng (THD) ngày càng nghiêm trọng. Các thiết bị điện tử công suất phi tuyến tính gây ra các hài bậc cao, làm suy giảm chất lượng điện năng. Điều này dẫn đến tổn thất năng lượng, sự cố thiết bị và chi phí vận hành tăng cao. Nghiên cứu này tập trung vào giải pháp bộ lọc công suất tích cực (APF) để khắc phục những hạn chế của bộ lọc truyền thống, cung cấp một phương pháp hiệu quả để cải thiện chất lượng điện năng.
1.1. Vấn đề sóng hài và chất lượng điện năng
Sóng hài là các thành phần tần số bội của tần số cơ bản, xuất hiện trong dòng điện và điện áp. Chúng phát sinh từ các tải phi tuyến như bộ chỉnh lưu, biến tần. Sóng hài gây ra méo hài tổng (THD) vượt mức cho phép. Tác động tiêu cực bao gồm quá nhiệt động cơ, biến áp, sai lệch thiết bị đo, và giảm tuổi thọ hệ thống. Việc giảm thiểu sóng hài là cần thiết để đảm bảo ổn định và hiệu suất của lưới điện.
1.2. Tổng quan về bộ lọc công suất tích cực APF
Bộ lọc công suất tích cực (APF) là giải pháp tiên tiến để xử lý sóng hài. APF hoạt động bằng cách tạo ra dòng điện bù có cùng biên độ nhưng ngược pha với dòng điện hài. Có hai loại chính: bộ lọc tích cực song song và bộ lọc tích cực nối tiếp. Bộ lọc tích cực song song thường được sử dụng để bù dòng hài do tải phi tuyến gây ra, trong khi bộ lọc tích cực nối tiếp bù áp hài. APF thích ứng tốt với sự thay đổi của tải.
1.3. Các thách thức trong thiết kế bộ lọc tích cực
Thiết kế bộ điều khiển cho bộ lọc tích cực đòi hỏi sự chính xác và tốc độ cao. Bộ điều khiển phải đảm bảo dòng điện bù chính xác và đáp ứng nhanh trước sự thay đổi của tải. Các phương pháp điều khiển truyền thống đôi khi không đủ linh hoạt hoặc hiệu quả. Cần các kỹ thuật điều khiển thích nghi hoặc thông minh để nâng cao hiệu suất. Việc tính toán thông số bộ nghịch lưu cũng là một khía cạnh quan trọng.
II. Cơ sở toán học bộ lọc công suất tích cực song song
Nghiên cứu này tập trung vào bộ lọc công suất tích cực kiểu song song do tính linh hoạt và hiệu quả trong việc bù dòng hài. Để thiết kế bộ điều khiển hiệu quả, việc hiểu rõ cơ sở toán học là cực kỳ quan trọng. Lý thuyết công suất phản kháng tức thời (p,q) được ứng dụng rộng rãi để xác định dòng điện tham chiếu. Phương pháp này cho phép tính toán các thành phần hài trong thời gian thực, tạo điều kiện cho việc bù chính xác và nhanh chóng.
2.1. Cấu trúc bộ lọc tích cực song song
Bộ lọc tích cực song song được mắc song song với tải phi tuyến. Cấu trúc này bao gồm một bộ nghịch lưu áp nguồn (VSI) và một bộ điều khiển. VSI tạo ra dòng điện bù cần thiết, tiêm vào lưới điện. Thiết kế VSI phải đảm bảo khả năng cung cấp dòng bù tối đa. Cấu trúc song song hiệu quả trong việc loại bỏ dòng hài và cải thiện hệ số công suất của hệ thống.
2.2. Xác định dòng điện bù hài bằng lý thuyết công suất tức thời
Lý thuyết công suất tức thời (p,q) là công cụ toán học mạnh mẽ. Nó cho phép phân tích công suất tức thời trong hệ thống ba pha. Việc áp dụng biến đổi Clarke chuyển đổi các đại lượng ba pha sang hệ tọa độ α-β. Sau đó, các thành phần công suất thực (p) và công suất phản kháng (q) tức thời được tính toán. Các thành phần này chứa thông tin về sóng hài, giúp tách biệt chúng khỏi công suất cơ bản.
2.3. Ứng dụng lý thuyết p q trong điều khiển dòng bù
Dựa trên lý thuyết p-q, dòng điện tham chiếu bù sóng hài được xác định. Các thành phần công suất tức thời hài được trích xuất. Dòng điện bù được tính toán từ các thành phần hài này. Quá trình này diễn ra liên tục, đảm bảo bộ lọc tích cực phản ứng kịp thời với sự thay đổi của tải. Đây là nền tảng cho nhiều chiến lược thiết kế bộ điều khiển cho bộ lọc tích cực.
III. Thiết kế các bộ điều khiển cho bộ lọc tích cực
Việc lựa chọn và thiết kế bộ điều khiển đóng vai trò cốt lõi trong hiệu suất của bộ lọc công suất tích cực. Nghiên cứu khám phá nhiều phương pháp điều khiển khác nhau. Từ các bộ điều khiển dải trễ truyền thống đến các kỹ thuật điều khiển thông minh hơn như điều khiển mờ. Mỗi phương pháp có ưu và nhược điểm riêng. Mục tiêu là tìm ra bộ điều khiển tối ưu, đảm bảo giảm méo hài tổng (THD) hiệu quả và ổn định hệ thống.
3.1. Bộ điều khiển dải trễ HCC cho bộ lọc tích cực
Bộ điều khiển dải trễ (Hysteresis Current Control - HCC) là một phương pháp điều khiển dòng điện đơn giản và mạnh mẽ. HCC so sánh dòng điện thực tế với dòng điện tham chiếu. Sau đó, nó tạo ra các tín hiệu điều khiển bật/tắt cho bộ nghịch lưu để giữ dòng điện trong một dải trễ nhất định. Ưu điểm của HCC là phản ứng nhanh và dễ thực hiện. Tuy nhiên, tần số chuyển mạch biến đổi có thể gây ra thách thức.
3.2. Điều khiển dải trễ thích nghi mờ Fuzzy HCC
Để cải thiện nhược điểm của HCC truyền thống, điều khiển dải trễ thích nghi mờ được đề xuất. Bộ điều khiển mờ (Fuzzy Controller) điều chỉnh độ rộng dải trễ một cách linh hoạt. Điều này dựa trên các điều kiện hoạt động của hệ thống. Fuzzy HCC giúp giảm thiểu biến động tần số chuyển mạch. Nó cũng cải thiện chất lượng dòng điện đầu ra, mang lại hiệu suất ổn định hơn cho bộ lọc tích cực.
3.3. Bộ điều khiển PI và cấu trúc mạch vòng
Bộ điều khiển PI (Tỷ lệ - Tích phân) là một lựa chọn phổ biến khác. Cấu trúc điều khiển thường bao gồm các mạch vòng điều khiển dòng điện và áp điện một chiều. Mạch vòng điều khiển dòng điện giúp dòng điện bù bám sát dòng điện tham chiếu. Mạch vòng điều khiển áp điện một chiều duy trì điện áp trên tụ điện một chiều ổn định. Tuy nhiên, việc chỉnh định tham số PI tối ưu thường đòi hỏi quá trình phức tạp. Điều khiển PID cũng là một lựa chọn tương tự, cung cấp thêm khả năng dự đoán.
IV. Tối ưu hóa bộ lọc tích cực với thuật toán di truyền
Hiệu suất của bộ lọc công suất tích cực phụ thuộc nhiều vào các tham số điều khiển được sử dụng. Việc tìm kiếm tập hợp tham số tối ưu là một bài toán phức tạp. Nghiên cứu này đề xuất sử dụng giải thuật di truyền (GA) để tối ưu hóa các tham số của bộ điều khiển. Mục tiêu là đạt được hiệu suất lọc sóng hài tối đa và cải thiện chất lượng điện năng một cách toàn diện.
4.1. Giải thuật di truyền GA trong tối ưu tham số APF
Giải thuật di truyền (GA) là một phương pháp tối ưu hóa dựa trên nguyên lý chọn lọc tự nhiên. GA có khả năng tìm kiếm không gian lời giải rộng lớn. Nó giúp xác định các tham số tối ưu cho bộ điều khiển của bộ lọc tích cực. GA vượt trội trong việc giải quyết các bài toán tối ưu đa mục tiêu hoặc phi tuyến tính. Quá trình này đảm bảo bộ điều khiển hoạt động ở điều kiện tốt nhất.
4.2. Cải thiện hiệu suất lọc và ổn định hệ thống
Khi tham số bộ điều khiển được tối ưu hóa bằng GA, hiệu suất của bộ lọc tích cực tăng đáng kể. Điều này dẫn đến giảm méo hài tổng (THD) ở mức thấp nhất. Thời gian đáp ứng của hệ thống cũng được cải thiện. Khả năng ổn định của bộ lọc công suất tích cực được đảm bảo trong nhiều điều kiện hoạt động khác nhau. GA cung cấp một phương pháp mạnh mẽ để đạt được hiệu suất cao nhất.
4.3. Tích hợp GA với bộ điều khiển PI cho bộ lọc tích cực
GA được sử dụng để tối ưu hóa các tham số Kp và Ki của bộ điều khiển PI. Quá trình này bao gồm việc xác định hàm mục tiêu, thường là giảm thiểu THD hoặc sai số bám. GA tìm kiếm tổ hợp tham số PI mang lại hiệu suất tốt nhất. Sự kết hợp giữa bộ điều khiển PI truyền thống và GA tạo ra một hệ thống điều khiển mạnh mẽ. Nó cân bằng giữa sự đơn giản của PI và khả năng tối ưu hóa của GA.
V. Kết quả mô phỏng và đánh giá hiệu năng lọc sóng hài
Để đánh giá hiệu quả của các bộ điều khiển được đề xuất, các mô phỏng chi tiết đã được thực hiện trên MATLAB/SIMULINK. Kết quả mô phỏng cung cấp bằng chứng rõ ràng về khả năng giảm méo hài tổng (THD) và cải thiện chất lượng điện năng. Các phương pháp điều khiển khác nhau được so sánh, chỉ ra ưu điểm của từng kỹ thuật. Điều này giúp khẳng định tính khả thi và hiệu quả của các giải pháp thiết kế bộ điều khiển cho bộ lọc tích cực.
5.1. Mô hình hóa hệ thống bộ lọc tích cực trên MATLAB SIMULINK
Hệ thống bộ lọc công suất tích cực ba pha được mô hình hóa chi tiết trong môi trường MATLAB/SIMULINK. Mô hình bao gồm nguồn điện, tải phi tuyến, bộ nghịch lưu, và các mạch điều khiển. Các thông số hệ thống được chọn dựa trên điều kiện thực tế. Việc mô phỏng giúp kiểm tra hành vi của hệ thống dưới nhiều kịch bản khác nhau trước khi triển khai thực tế. Sơ đồ tổng quan hệ thống được xây dựng rõ ràng.
5.2. So sánh hiệu quả các phương pháp điều khiển
Kết quả mô phỏng so sánh hiệu suất của bộ điều khiển dải trễ (HCC), HCC chỉnh định mờ, và bộ điều khiển PI được tối ưu hóa bằng GA. Các chỉ số như méo hài tổng (THD), thời gian đáp ứng, và độ ổn định được phân tích. Mô phỏng cho thấy HCC chỉnh định mờ và PI-GA cung cấp hiệu suất vượt trội so với HCC truyền thống. Chúng giảm THD hiệu quả hơn và đáp ứng nhanh hơn với sự thay đổi của tải.
5.3. Đánh giá chất lượng điện năng sau khi lọc
Sau khi áp dụng bộ lọc tích cực với các bộ điều khiển được đề xuất, chất lượng điện năng được đánh giá toàn diện. Méo hài tổng (THD) của dòng điện lưới giảm xuống mức rất thấp, đáp ứng các tiêu chuẩn quốc tế. Dạng sóng dòng điện trở nên gần sin hơn. Hệ số công suất được cải thiện đáng kể. Những kết quả này chứng minh hiệu quả của nghiên cứu trong việc nâng cao chất lượng điện năng của hệ thống.
Tải xuống file đầy đủ để xem toàn bộ nội dung
Tải đầy đủ (92 trang)Nội dung chính
Tổng quan về luận án
Sự phát triển mạnh mẽ của cuộc Cách mạng Công nghiệp 4.0 và quá trình hiện đại hóa hệ thống lưới điện đã dẫn đến sự gia tăng đột biến của các phụ tải phi tuyến trong cả lĩnh vực công nghiệp lẫn dân dụng. Các hệ thống truyền động điện sử dụng biến tần đóng cắt tần số cao, lò hồ quang, máy hàn điện tử, bộ chỉnh lưu công suất lớn, cho đến các hệ thống đèn LED, máy tính và trung tâm dữ liệu đều tích hợp các phần tử bán dẫn như Thyristor, IGBT chuyển mạch tốc độ cao. Các quá trình đóng cắt phi tuyến này làm biến dạng dạng sóng dòng điện và điện áp, gây ra hiện tượng ô nhiễm sóng hài nghiêm trọng trên lưới điện 3 pha 4 dây. Sóng hài làm quá nhiệt cáp điện, phá hỏng chất điện môi của tụ điện, gây dao động mô-men xoắn và rung cơ khí trên rotor động cơ, đồng thời làm sai lệch thiết bị đo lường và gây tác động nhầm cho các rơ-le bảo vệ.
Trước thực trạng đó, tiêu chuẩn quốc tế IEEE Std 519-2014 và IEC 1000-4-3 đã thiết lập ranh giới nghiêm ngặt đối với chất lượng điện năng, quy định tổng độ méo sóng hài dòng điện ($\text{THD}_I$) đối với các hệ thống phân phối phải duy trì ở mức dưới 5%, thậm chí dưới 3% đối với các tải kỹ thuật số nhạy cảm. Để giải quyết triệt để vấn đề này, luận án tiến sĩ kỹ thuật chuyên ngành Kỹ thuật Điều khiển và Tự động hóa (Mã số: 9520216) của nghiên cứu sinh Phan Thanh Hiền, dưới sự hướng dẫn khoa học của PGS. Nguyễn Duy Cương và GS. Horst Puta tại Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên, đã thực hiện đề tài: "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực" (Active Power Filter - APF).
flowchart TD
A["Nguồn điện 3 pha 4 dây (Lưới điện)"] --> B["Điểm đấu nối chung (PCC)"]
B --> C["Tải phi tuyến (Chỉnh lưu 3 pha, THD > 30%)"]
B <--> D["Bộ lọc tích cực song song (Shunt APF)"]
D --> E["Nghịch lưu nguồn áp VSI (IGBTs) + Tụ C_dc"]
E --> F["Khâu điều khiển dòng điện (Adaptive Fuzzy HCC / GA-PI)"]
F --> G["Khâu tính dòng tham chiếu (Lý thuyết p-q của Akagi)"]
G <-- H["Cảm biến đo lường V_abc, I_L (Biến đổi Clarke)"]
Khoảng trống nghiên cứu (research gap) cốt lõi được luận án chỉ ra là: Các giải pháp lọc thụ động ($LC$) truyền thống tồn tại nhược điểm cố hữu về kích thước cồng kềnh, dễ gây cộng hưởng song song/nối tiếp và không thể thích ứng khi thông số phụ tải thay đổi. Trong khi đó, các bộ lọc công suất tích cực kiểu song song (Shunt Active Power Filter - SAPF) kinh điển áp dụng phương pháp biến đổi Fourier nhanh (FFT) trong miền tần số lại có độ trễ động học lớn (ít nhất 1 chu kỳ $T = 20\text{ ms}$ ở tần số 50 Hz), khiến hệ thống mất tính ổn định trong chế độ quá độ. Ngược lại, việc tiếp cận theo miền thời gian với bộ điều khiển dải trễ (Hysteresis Current Controller - HCC) thông thường tuy đáp ứng nhanh nhưng lại có dải trễ cố định, dẫn đến tần số đóng cắt của van IGBT biến thiên mất kiểm soát, gây tổn hao công suất đóng cắt lớn và phát sinh sóng hài bậc cao phân bố rộng trên dải tần. Mặt khác, các cấu trúc điều khiển tỷ lệ - tích phân (PI) truyền thống dùng ổn định điện áp bus một chiều ($V_{dc}$) thường được chỉnh định thủ công bằng phương pháp thử - sai (trial-and-error), thiếu tính tối ưu hóa toàn cục khi phụ tải biến động đột ngột.
Để giải quyết trọn vẹn khoảng trống trên, luận án xác lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:
- Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để trích xuất dòng bù sóng hài và công suất phản kháng tức thời theo thời gian thực mà không bị trễ pha trong các điều kiện tải biến đổi phi tuyến khắc nghiệt?
- Câu hỏi nghiên cứu 2 (RQ2): Cấu trúc điều khiển nào có thể triệt tiêu sự biến thiên mất kiểm soát của tần số đóng cắt IGBT trong bộ điều khiển dải trễ mà vẫn đảm bảo độ chính xác bám dòng cực đại?
- Câu hỏi nghiên cứu 3 (RQ3): Làm thế nào để xác định tự động và tối ưu hóa đồng thời các tham số của mạch vòng điều khiển PI và các phần tử phần cứng của bộ nghịch lưu nguồn áp?
- Giả thuyết nghiên cứu 1 (H1): Việc ứng dụng lý thuyết công suất tức thời $p-q$ trên không gian vector $\alpha-\beta-0$ thông qua biến đổi Clarke sẽ cho phép tính toán dòng điện bù tức thời chính xác trong từng chu kỳ lấy mẫu mà không gặp độ trễ quá độ như phương pháp FFT.
- Giả thuyết nghiên cứu 2 (H2): Tích hợp logic mờ (Fuzzy Logic) vào cơ chế chỉnh định dải trễ của bộ điều khiển HCC sẽ giới hạn tần số đóng cắt của van IGBT trong dải an toàn, đồng thời giảm độ méo sóng hài $\text{THD}_I$ xuống dưới 5% theo chuẩn IEEE Std 519.
- Giả thuyết nghiên cứu 3 (H3): Ứng dụng giải thuật tiến hóa di truyền (Genetic Algorithm - GA) cho phép tối ưu hóa toàn cục các hệ số $K_p, K_i$ của mạch vòng điện áp $V_{dc}$ và thông số bộ nghịch lưu, giúp điện áp trên tụ bù đạt trạng thái xác lập nhanh và triệt tiêu độ vọt lố.
Khung lý thuyết của luận án được xây dựng dựa trên sự giao thoa của ba nền tảng: Lý thuyết công suất tức thời ($p-q$ Theory) của Hirofumi Akagi (1983), Lý thuyết tập mờ và điều khiển thích nghi (Fuzzy Control) của Lotfi A. Zadeh, và Giải thuật tối ưu hóa tiến hóa (Genetic Algorithm) của John Henry Holland. Đóng góp đột phá của luận án được định lượng cụ thể: Giảm thiểu độ méo dạng sóng hài dòng điện từ mức ô nhiễm nặng $34.42%$ (với tải chỉnh lưu cầu góc mở $\alpha = 30^\circ$) và $122%$ (với $\alpha = 90^\circ$) xuống mức dưới $3% - 5%$, đưa dòng điện nguồn $i_S$ về dạng hình sin thuần biến thiên đồng pha với điện áp lưới, nâng cao hệ số công suất của toàn hệ thống điện 3 pha 4 dây.
Literature Review và Positioning
Lịch sử nghiên cứu về lọc sóng hài và bù công suất phản kháng đã chứng kiến sự chuyển dịch mang tính bước ngoặt từ các giải pháp thụ động sang các hệ thống tích cực. Luận án thực hiện tổng hợp và phân loại hệ thống tài liệu khoa học thành ba dòng nghiên cứu (research streams) chính:
- Dòng nghiên cứu tính toán dòng hài trong miền tần số: Tiêu biểu là các công trình sử dụng biến đổi Fourier rời rạc (DFT) và biến đổi Fourier nhanh (FFT) (Akagi et al., 1984; Watanabe et al., 1993). Ưu điểm của phương pháp này là khả năng bóc tách độc lập từng thành phần sóng điều hòa bậc riêng biệt ($h = 5, 7, 11, 13,...$). Tuy nhiên, hạn chế chí tử được chỉ ra là thời gian tính toán đòi hỏi tối thiểu một chu kỳ sóng cơ bản ($20\text{ ms}$ đối với lưới $50\text{ Hz}$). Trong chế độ quá độ khi tải thay đổi đột ngột, sự sai lệch phổ xảy ra dẫn đến dòng bù phát ra bị sai pha nghiêm trọng, buộc hệ thống phải ngắt bộ lọc ra khỏi lưới.
- Dòng nghiên cứu tính toán dòng hài trong miền thời gian: Khởi xướng từ lý thuyết hệ tọa độ quay đồng bộ $d-q$ của Park (Bhattacharya et al., 1995) và đột phá nhất là Lý thuyết công suất phản kháng tức thời ($p-q$ Theory) do Hirofumi Akagi đề xuất năm 1983. Lý thuyết $p-q$ chuyển đổi các đại lượng điện áp và dòng điện tức thời trên hệ trục tọa độ $a-b-c$ sang hệ trục trực giao tĩnh $\alpha-\beta-0$ thông qua biến đổi Clarke. Phương pháp này xử lý tín hiệu trực tiếp trong miền thời gian thực, đáp ứng tức thời trong cả trạng thái xác lập lẫn quá độ.
- Dòng nghiên cứu kỹ thuật điều khiển dòng điện cho bộ nghịch lưu: Bao gồm điều khiển dải trễ kinh điển (Brod & Novotny, 1985), điều khiển tuyến tính PI (Buso et al., 1998), điều khiển dự báo mô hình MPC (Rodriguez et al., 2007) và mạng nơ-ron nhân tạo thích nghi Adaline với thuật toán học Widrow-Hoff cải tiến.
graph LR
A["Kỹ thuật lọc sóng hài"] --> B["Miền tần số (FFT/DFT)<br/>- Nhược điểm: Trễ 1 chu kỳ (20ms)<br/>- Kém ổn định khi quá độ"]
A --> C["Miền thời gian (Lý thuyết p-q của Akagi)<br/>- Ưu điểm: Đáp ứng tức thời<br/>- Xử lý hệ 3 pha 4 dây"]
C --> D["Cơ chế điều khiển dòng"]
D --> E["HCC truyền thống<br/>- Nhược điểm: Tần số đóng cắt trôi dạt"]
D --> F["Đề xuất: Adaptive Fuzzy HCC<br/>- Tự chỉnh dải trễ<br/>- Cố định tần số đóng cắt"]
D --> G["Đề xuất: GA-PI Dual Loop<br/>- Tối ưu hóa toàn cục Kp, Ki<br/>- Ổn định V_dc tụ điện"]
Các tranh luận khoa học (scholarly debates) nổi bật trong y văn xoay quanh hai luồng quan điểm đối lập:
- Quan điểm 1: Nhóm tác giả ủng hộ phương pháp điều khiển dải trễ (HCC) lập luận rằng HCC sở hữu đặc tính đáp ứng động học nhanh nhất, không phụ thuộc vào mô hình toán tham số của hệ thống và dễ dàng triển khai phần cứng tương tự/số.
- Quan điểm 2: Nhóm tác giả phê phán HCC chỉ ra rằng việc dải trễ cố định ($\Delta h = \text{const}$) sẽ làm cho tần số đóng cắt của IGBT trôi dạt tự do tùy thuộc vào điện áp tức thời và tốc độ biến thiên dòng điện ($di/dt$). Điều này gây phát sinh tiếng ồn ακustik, tăng tổn hao chuyển mạch và gây khó khăn nghiêm trọng trong việc thiết kế bộ lọc thụ động đầu ra ($L_f$).
So sánh với các nghiên cứu quốc tế điển hình:
- Nghiên cứu của H. Akagi et al. (IEEE Trans. Ind. Appl., 1984): Thiết lập nền móng lý thuyết $p-q$ nhưng chỉ dừng lại ở các cấu trúc điều khiển kinh điển với bộ lọc thông thấp (LPF) tương tự, chưa giải quyết trọn vẹn sự biến thiên tần số đóng cắt.
- Nghiên cứu của Malesani & Tenti (IEEE Trans. Ind. Appl., 1990) và Salmerón & Litrán (IEEE Trans. Power Deliv., 2010): Đề xuất các thuật toán điều khiển thích nghi cho APF nhưng việc chỉnh định tham số phần lớn dựa trên xấp xỉ tuyến tính hóa quanh điểm làm việc tĩnh, khiến hệ thống giảm hiệu năng khi tải phi tuyến thay đổi biên độ lớn.
Vị thế (positioning) của luận án được xác lập rõ ràng: Kết hợp lý thuyết công suất tức thời $p-q$ chuẩn mực với kỹ thuật điều khiển thông minh lai (Hybrid AI Control), bao gồm Logic Mờ (Fuzzy Logic) để tự thích nghi dải trễ HCC và Giải thuật Di truyền (GA) để tối ưu hóa tham số bộ điều khiển PI, giải quyết đồng thời hai nút thắt kỹ thuật: triệt tiêu sóng hài sâu và duy trì tần số chuyển mạch ổn định.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án đã mở rộng và làm sâu sắc thêm việc ứng dụng Lý thuyết công suất tức thời ($p-q$ Theory) của Akagi trong điều kiện tải phi tuyến phức tạp trên lưới điện 3 pha 4 dây. Cơ chế phân tách công suất được hình thành dựa trên việc chia tách tường minh 6 thành phần công suất độc lập:
$$\begin{aligned} p &= \bar{p} + \tilde{p} \ q &= \bar{q} + \tilde{q} \ p_0 &= \bar{p}_0 + \tilde{p}_0 \end{aligned}$$
Trong đó:
- $\bar{p}$ là thành phần công suất tác dụng không đổi (DC) tương ứng với năng lượng hữu ích tần số cơ bản ($50\text{ Hz}$) chuyển từ nguồn sang tải.
- $\tilde{p}$ là thành phần công suất tác dụng dao động (AC) do các sóng điều hòa bậc cao tạo nên sự trao đổi năng lượng giữa nguồn và tải.
- $\bar{q}$ là thành phần công suất phản kháng cơ bản cần được bù để nâng cao hệ số công suất ($\cos\varphi$).
- $\tilde{q}$ là công suất phản kháng dao động sinh ra bởi các thành phần sóng hài dòng và áp.
- $\bar{p}_0, \tilde{p}_0$ là các thành phần công suất thứ tự không, chỉ tồn tại trong lưới điện 3 pha 4 dây khi có sự mất cân bằng pha.
Đóng góp lý thuyết then chốt của tác giả là chứng minh một cách chặt chẽ rằng: Để dòng điện nguồn $i_S$ hoàn toàn đạt dạng hình sin và cùng pha với điện áp nguồn, bộ lọc tích cực song song SAPF chỉ cần bù toàn bộ thành phần công suất tác dụng dao động $\tilde{p}$, toàn bộ công suất phản kháng $q = \bar{q} + \tilde{q}$, và thành phần thứ tự không $p_0$. Đặc biệt, luận án bổ sung thành phần công suất tổn hao $p_{loss}$ vào phương trình điều khiển:
$$p_{AF} = -\tilde{p} + p_{loss}$$
$$q_{AF} = -q$$
Năng lượng $p_{loss}$ này được cung cấp trực tiếp từ nguồn lưới để bù đắp cho các tổn thất đóng cắt van bán dẫn và tổn hao trên điện trở thuần của cuộn cảm, qua đó giải bài toán bảo toàn năng lượng và giữ ổn định điện áp trên tụ một chiều $V_{dc}$.
graph TD
subgraph "Không gian tọa độ a-b-c"
A["Điện áp v_a, v_b, v_c"]
B["Dòng tải i_La, i_Lb, i_Lc"]
end
A --> C["Biến đổi Clarke"]
B --> C
subgraph "Không gian trực giao alpha-beta-0"
C --> D["v_alpha, v_beta, v_0"]
C --> E["i_alpha, i_beta, i_0"]
D & E --> F["Tính toán công suất tức thời:<br/>p, q, p_0"]
F --> G["Tách lọc thành phần dao động:<br/>p_tilde, q, p_0"]
G --> H["Bổ sung công suất tổn hao p_loss<br/>(Mạch vòng PI điều khiển V_dc)"]
H --> I["Tính dòng bù tham chiếu: i*_calpha, i*_cbeta"]
end
I --> J["Biến đổi ngược Clarke"]
J --> K["Dòng bù tham chiếu 3 pha: i*_ca, i*_cb, i*_cc"]
K --> L["Bộ điều khiển dòng điện Adaptive Fuzzy HCC"]
L --> M["Xung kích PWM đóng/cắt IGBT"]
Khung phân tích độc đáo
Khung phân tích của luận án tích hợp đa tầng ba lý thuyết hiện đại:
- Lý thuyết biến đổi không gian vector Clarke: Thực hiện ánh xạ các đại lượng từ hệ quy chiếu tĩnh 3 pha $a-b-c$ lệch nhau góc không gian $120^\circ$ sang hệ quy chiếu trực giao 2 pha $\alpha-\beta-0$ lệch pha $90^\circ$:
$$\begin{bmatrix} v_0 \ v_\alpha \ v_\beta \end{bmatrix} = \sqrt{\frac{2}{3}} \begin{bmatrix} \frac{1}{\sqrt{2}} & \frac{1}{\sqrt{2}} & \frac{1}{\sqrt{2}} \ 1 & -\frac{1}{2} & -\frac{1}{2} \ 0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2} \end{bmatrix} \begin{bmatrix} v_a \ v_b \ v_c \end{bmatrix}$$
$$\begin{bmatrix} i_0 \ i_\alpha \ i_\beta \end{bmatrix} = \sqrt{\frac{2}{3}} \begin{bmatrix} \frac{1}{\sqrt{2}} & \frac{1}{\sqrt{2}} & \frac{1}{\sqrt{2}} \ 1 & -\frac{1}{2} & -\frac{1}{2} \ 0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2} \end{bmatrix} \begin{bmatrix} i_a \ i_b \ i_c \end{bmatrix}$$
- Cơ chế chỉnh định mờ dải trễ (Adaptive Fuzzy Logic Scheme): Xây dựng bộ điều khiển mờ kiểu Mamdani với hai biến đầu vào: Sai lệch dòng điện $e(t) = i_C^*(t) - i_C(t)$ và đạo hàm sai lệch dòng điện $de(t)/dt$. Bộ mờ thực hiện suy luận thông qua bảng 49 luật mờ (7 biến ngôn ngữ: NB, NM, NS, ZE, PS, PM, PB) với phương pháp giải mờ trọng tâm (Centroid Method), liên tục điều chỉnh độ rộng dải trễ $\Delta h(t)$ tương thích theo tốc độ biến thiên của dòng điện bù.
- Giải thuật tối ưu hóa tiến hóa di truyền (GA Optimization): Thiết lập hàm mục tiêu tối thiểu hóa tích phân sai số bình phương (ISE) kết hợp với ràng buộc độ méo sóng hài:
$$J = \int_0^{T_{sim}} \left( w_1 [V_{dc}^(t) - V_{dc}(t)]^2 + w_2 \sum_{k=a,b,c} [i_{Sk}(t) - i_{Sk}^(t)]^2 \right) dt$$
Thông qua các toán tử chọn lọc (Roulette Wheel), lai ghép (Crossover với xác suất $P_c = 0.8$) và đột biến (Mutation với xác suất $P_m = 0.01$), thuật toán tự động hội tụ về bộ thông số tối ưu toàn cục ${K_p^, K_i^, C_{dc}^, L_f^}$.
Điều kiện biên (Boundary Conditions): Hệ thống lưới điện giả định có trở kháng ngắn mạch ổn định, điện áp nguồn 3 pha cân bằng tại tần số định mức $50\text{ Hz}$, các khóa chuyển mạch IGBT được coi là lý tưởng trong dải tần số đóng cắt cho phép dưới $20\text{ kHz}$.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Luận án tuân thủ chặt chẽ lập trường nhận thức luận thực chứng (positivist paradigm) kết hợp phương pháp mô hình hóa diễn dịch toán học (deductive mathematical modeling) và kiểm chứng thực nghiệm mô phỏng trên nền tảng kỹ thuật số tiêu chuẩn công nghiệp.
Thiết kế nghiên cứu được phân cấp thành 3 tầng cấu trúc:
- Cấp độ 1 - Mô hình hóa vật lý hệ thống điện: Xây dựng mô hình toán học giải tích của lưới điện 3 pha 4 dây, nghịch lưu nguồn áp 3 pha (VSI) sử dụng 6 khóa IGBT kết hợp diode hoàn năng, tụ điện DC-link ($C_{dc}$) và bộ lọc ghép lưới ngõ ra ($L_f$). Mô hình hóa tải phi tuyến đặc trưng gồm bộ chỉnh lưu cầu 3 pha không điều khiển và chỉnh lưu cầu 3 pha có điều khiển (Thyristor) với các góc kích mở $\alpha = 30^\circ$ và $\alpha = 90^\circ$.
- Cấp độ 2 - Thuật toán xử lý tín hiệu và tính toán dòng tham chiếu: Triển khai thuật toán biến đổi Clarke và bóc tách thành phần công suất tức thời thông qua bộ lọc thông thấp số (Digital Low-Pass Filter - LPF) bậc 2 với tần số cắt $f_c = 50\text{ Hz}$ để triệt tiêu hoàn toàn thành phần dao động AC.
- Cấp độ 3 - Tổng hợp điều khiển phi tuyến và tối ưu hóa: Thiết kế bộ điều khiển dải trễ thích nghi mờ và bộ điều khiển PI tối ưu bằng GA trên cấu trúc điều khiển phân tầng (cascaded dual-loop control).
graph TD
A["Thiết kế nghiên cứu đa tầng"] --> B["Cấp độ 1: Mô hình hóa vật lý<br/>- Lưới 3 pha 4 dây 380V/50Hz<br/>- VSI 6 IGBT + Tụ C_dc + Cuộn L_f<br/>- Tải phi tuyến: Chỉnh lưu cầu alpha = 0°, 30°, 90°"]
A --> C["Cấp độ 2: Xử lý tín hiệu & Dòng tham chiếu<br/>- Biến đổi Clarke abc sang alpha-beta-0<br/>- Tách lọc công suất bằng LPF bậc 2 (f_c = 50Hz)<br/>- Khôi phục dòng đặt bằng Clarke nghịch đảo"]
A --> D["Cấp độ 3: Tổng hợp điều khiển lai<br/>- Vòng trong: Adaptive Fuzzy HCC (Bám dòng)<br/>- Vòng ngoài: GA-PI (Ổn định V_dc tụ điện)"]
Quy trình nghiên cứu rigorous
Quy trình thu thập và xử lý dữ liệu mô phỏng được chuẩn hóa với các bước kiểm soát nghiêm ngặt:
- Thiết lập thông số mô phỏng: Hệ thống được cấu hình trong môi trường MATLAB/Simulink với thuật toán giải phương trình vi phân biến thiên bước tích phân cấp cao (ode23tb - stiff/TR-BDF2), bước thời gian giải cực tiểu $T_{step} = 1,\mu\text{s}$ để mô phỏng chính xác các quá trình quá độ đóng cắt của IGBT.
- Giao thức thu thập tín hiệu: Các cảm biến đo lường ảo ghi nhận dạng sóng dòng điện 3 pha của nguồn ($i_S$), dòng điện tải phi tuyến ($i_L$), dòng điện bù của bộ lọc ($i_C$), điện áp nguồn ($v_S$) và điện áp bus một chiều ($V_{dc}$). Tần số lấy mẫu tín hiệu được thiết lập ở mức $f_s \ge 20\text{ kHz}$.
- Độ tin cậy và kiểm chứng sóng hài: Tín hiệu dòng điện được trích xuất qua công cụ phân tích phổ Fourier nhanh (FFT Analysis Tool) với cửa sổ phân tích chứa chính xác số nguyên lần chu kỳ sóng cơ bản ($N = 10\text{ cycles}$, tương đương $0.2\text{ s}$ ở chế độ xác lập), tính toán hệ số méo hài tổng $\text{THD}_I$ theo định nghĩa chuẩn:
$$\text{THD}I = \frac{\sqrt{\sum{n=2}^{\infty} I_n^2}}{I_1} \times 100%$$
Trong đó $I_1$ là biên độ hiệu dụng của dòng điện cơ bản ($50\text{ Hz}$), $I_n$ là biên độ hiệu dụng của sóng hài bậc $n$.
Data và phân tích
Toàn bộ thông số kỹ thuật của hệ thống mô phỏng được chuẩn hóa chi tiết trong Bảng 1:
| Thông số hệ thống | Ký hiệu | Giá trị định mức | Đơn vị |
|---|---|---|---|
| Điện áp pha hiệu dụng nguồn lưới | $V_s$ | $220$ | $\text{V}_{\text{rms}}$ |
| Tần số sóng cơ bản | $f_0$ | $50$ | $\text{Hz}$ |
| Điện cảm nguồn | $L_s$ | $0.1$ | $\text{mH}$ |
| Điện trở nguồn | $R_s$ | $0.1$ | $\Omega$ |
| Điện cảm cuộn lọc ngõ ra của SAPF | $L_f$ | $3.35$ | $\text{mH}$ |
| Điện trở thuần cuộn lọc | $R_f$ | $0.1$ | $\Omega$ |
| Tụ điện một chiều bus DC | $C_{dc}$ | $2200$ | $\mu\text{F}$ |
| Điện áp đặt trên tụ bus DC | $V_{dc}^*$ | $700 - 800$ | $\text{V}$ |
| Điện trở phụ tải chỉnh lưu | $R_L$ | $15 - 30$ | $\Omega$ |
| Điện cảm phụ tải chỉnh lưu | $L_L$ | $10 - 50$ | $\text{mH}$ |
Hệ thống tiến hành chạy phân tích hàng loạt với các thuật toán điều khiển khác nhau:
- Kịch bản 1: Không có bộ lọc tích cực (Baseline).
- Kịch bản 2: Bộ lọc SAPF sử dụng bộ điều khiển dải trễ cố định ($\Delta h = \pm 0.1\text{ A}$ và $\Delta h = 0\text{ A}$).
- Kịch bản 3: Bộ lọc SAPF sử dụng bộ điều khiển dải trễ thích nghi mờ (Adaptive Fuzzy HCC).
- Kịch bản 4: Bộ lọc SAPF tích hợp giải thuật di truyền (GA) tối ưu hóa bộ điều khiển PI mạch vòng điện áp $V_{dc}$.
Phát hiện đột phá và implications
Những phát hiện then chốt
Dữ liệu trích dẫn trực tiếp từ luận án:
- "theo tiêu chuẩn IEEE Std 519, THD của dòng điện trong hệ thống nên nhỏ hơn 5%"
- "với góc điều khiển alpha bằng 30o là 34.42% và góc điều khiển alpha bằng 90o thì THD = 122%"
- "để đảm bảo điện áp trên tụ không đổi thì nguồn cần cung cấp một công suất $p_{loss}$ để duy trì điện áp trên tụ không đổi"
Từ kết quả mô phỏng và phân tích chuyên sâu, 4 phát hiện đột phá được xác lập:
- Hiệu năng triệt tiêu sóng hài vượt bậc của phương pháp p-q: Khi chưa có bộ lọc, dạng sóng dòng điện ngõ vào chỉnh lưu cầu 3 pha bị biến dạng nghiêm trọng thành dạng xung răng cưa với các bậc hài chủ đạo $h = 5, 7, 11, 13$, hệ số $\text{THD}_I$ đạt $34.42%$ (ở góc kích $\alpha = 30^\circ$) và tăng vọt lên mức mất kiểm soát $122%$ (ở góc kích $\alpha = 90^\circ$). Khi kích hoạt bộ lọc SAPF điều khiển dựa trên lý thuyết công suất tức thời $p-q$, dòng điện bù $i_C$ do nghịch lưu phát ra bám sát dòng điện hài đảo pha ($i_C \approx -i_H$), kéo độ méo dạng sóng hài dòng điện nguồn $\text{THD}_I$ pha A giảm mạnh xuống mức $2.38% - 4.15%$, hoàn toàn thỏa mãn giới hạn khắt khe dưới 5% của tiêu chuẩn IEEE Std 519-2014.
- Đột phá của cơ cấu chỉnh định dải trễ mờ (Adaptive Fuzzy HCC): Bộ điều khiển HCC cố định với dải trễ nhỏ ($\Delta h = 0\text{ A}$) tuy cho $\text{THD}_I$ thấp ($2.12%$) nhưng đẩy tần số đóng cắt của van IGBT lên rất cao ($> 35\text{ kHz}$), gây ứng suất nhiệt lớn. Khi áp dụng cơ chế chỉnh định dải trễ mờ, dải trễ được mở rộng linh hoạt tại các vùng dòng điện biến thiên chậm và thu hẹp chính xác tại các điểm chuyển tiếp dốc, giúp duy trì $\text{THD}_I$ ở mức ấn tượng $2.45%$ trong khi giảm hơn 38% số lần chuyển mạch của IGBT so với phương pháp cố định.
- Hiệu quả tối ưu hóa toàn cục của Giải thuật Di truyền (GA): Quá trình tối ưu hóa bằng GA sau 50 thế hệ đã hội tụ về bộ thông số lý tưởng cho khâu PI điều khiển điện áp bus một chiều: $K_p = 1.845$, $K_i = 32.61$. Kết quả đáp ứng điện áp trên tụ $V_{dc}$ đạt trạng thái xác lập $800\text{ V}$ trong thời gian chỉ $0.04\text{ s}$, triệt tiêu hoàn toàn hiện tượng vọt lố ($0%$ overshoot) và giữ độ dao động điện áp đỉnh - đỉnh dưới $1.2%$ ngay cả khi tải phi tuyến thay đổi đột ngột $50%$ công suất định mức.
- Xác thực vai trò sống còn của công suất tổn hao $p_{loss}$: Mô phỏng chứng minh nếu bỏ qua thành phần $p_{loss}$ trong biểu thức dòng bù hệ trực giao:
$$i_{c\alpha}^* = \frac{1}{v_\alpha^2 + v_\beta^2} [v_\alpha (-\tilde{p} + p_{loss}) - v_\beta (-q)]$$
$$i_{c\beta}^* = \frac{1}{v_\alpha^2 + v_\beta^2} [v_\beta (-\tilde{p} + p_{loss}) + v_\alpha (-q)]$$
thì điện áp tụ $V_{dc}$ sẽ suy giảm liên tục do tổn hao nội tại của bộ nghịch lưu, dẫn đến việc mất khả năng phát dòng bù và làm sụp đổ hoàn toàn hoạt động của bộ lọc chỉ sau $0.15\text{ s}$.
graph LR
subgraph "Dữ liệu trước khi lọc"
A1["Tải chỉnh lưu alpha = 30°<br/>THD = 34.42%"]
A2["Tải chỉnh lưu alpha = 90°<br/>THD = 122.00%"]
end
subgraph "Bộ lọc SAPF đề xuất"
B["Lý thuyết p-q + Fuzzy HCC + GA-PI"]
end
subgraph "Dữ liệu sau khi kích hoạt lọc"
C1["Dòng nguồn i_S hình sin thuần<br/>THD = 2.45% (Đạt IEEE 519)"]
C2["Tần số đóng cắt IGBT tối ưu<br/>Giảm 38% tổn hao chuyển mạch"]
C3["Điện áp bus V_dc xác lập cực nhanh<br/>0% Overshoot, t_s = 0.04s"]
end
A1 --> B
A2 --> B
B --> C1
B --> C2
B --> C3
Implications đa chiều
- Về mặt lý thuyết: Hoàn thiện mô hình điều khiển phi tuyến kết hợp giữa lý thuyết không gian vector công suất tức thời và trí tuệ nhân tạo (Mờ - Di truyền), tạo ra một khung tham chiếu toán học vững chắc cho việc thiết kế các hệ thống bù sóng hài và điều hòa chất lượng điện năng.
- Về mặt phương pháp luận: Thiết lập quy trình tối ưu hóa đa mục tiêu bằng giải thuật tiến hóa cho các hệ thống điện tử công suất phức tạp, thay thế hoàn toàn phương pháp dò thông số thủ công kinh điển.
- Về mặt thực tiễn và công nghiệp: Cung cấp thiết kế hoàn chỉnh cho các doanh nghiệp chế tạo thiết bị điện tử công suất để sản xuất thương mại các tủ lọc tích cực Shunt APF công nghiệp, lắp đặt trực tiếp tại các trạm biến áp, nhà máy luyện kim, nhà máy xi măng có biến tần công suất lớn nhằm triệt tiêu sóng hài tại nguồn.
- Về mặt chính sách và vận hành: Hỗ trợ các đơn vị điều độ hệ thống điện và cơ quan quản lý năng lượng hiện thực hóa các quy chuẩn kỹ thuật quốc gia về chất lượng điện năng, giảm tổn thất công suất truyền tải và tăng tuổi thọ làm việc cho hệ thống lưới điện phân phối.
Limitations và Future Research
Mặc dù đạt được những kết quả xuất sắc, luận án thẳng thắn thừa nhận các giới hạn nội tại mang tính khoa học:
- Môi trường đánh giá: Các kết luận cốt lõi chủ yếu được chứng minh thông qua mô phỏng số chi tiết trên phần mềm MATLAB/Simulink; các yếu tố phi tuyến thực tế của phần cứng như thời gian trễ đóng cắt (dead-time) của van IGBT, sụt áp thuận trên tiếp giáp bán dẫn, và hiện tượng bão hòa từ của lõi cuộn cảm chưa được tích hợp đầy đủ trong mô hình giải tích.
- Tính lý tưởng của nguồn điện: Lý thuyết $p-q$ áp dụng trong luận án giả định điện áp nguồn lưới là đối xứng cân bằng và có dạng hình sin lý tưởng. Khi điện áp lưới bị mất cân bằng pha hoặc bản thân điện áp nguồn đã bị méo sóng hài nặng, phương pháp biến đổi Clarke cơ bản sẽ tính toán sai lệch dòng bù, làm suy giảm hiệu quả lọc.
- Phương thức tối ưu hóa: Giải thuật di truyền (GA) được triển khai ở chế độ ngoại tuyến (offline optimization), nghĩa là bộ thông số được xác lập cố định cho một dải làm việc danh định mà chưa có khả năng tự chỉnh định trực tuyến (online adaptive) theo thời gian thực khi thông số phụ tải thay đổi liên tục và khó đoán định.
Định hướng nghiên cứu mở rộng trong tương lai:
- Nghiên cứu mở rộng lý thuyết công suất tức thời cải tiến (như lý thuyết $p-q-r$ hoặc lý thuyết vector công suất tức thời $d-q$ đồng bộ) để bộ lọc hoạt động ổn định trong môi trường lưới điện bị méo áp và mất đối xứng nghiêm trọng.
- Xây dựng mô hình thực nghiệm phần cứng với bộ điều khiển nhúng thời gian thực sử dụng chip xử lý tín hiệu số DSP (như dòng TI TMS320F28335/28379D) hoặc FPGA kết hợp công nghệ mô phỏng bán thực vật (Hardware-in-the-Loop - HIL).
- Ứng dụng các thuật toán điều khiển hiện đại như Điều khiển dự báo mô hình (Model Predictive Control - MPC) hoặc Mạng nơ-ron sâu học tăng cường (Deep Reinforcement Learning) để tối ưu hóa trực tuyến tham số theo thời gian thực.
Tác động và ảnh hưởng
- Ảnh hưởng học thuật: Luận án đóng góp tài liệu nghiên cứu chuyên sâu cho cộng đồng khoa học ngành Tự động hóa, Kỹ thuật Điều khiển và Hệ thống Điện. Các bài báo công bố từ luận án mở ra hướng tiếp cận kết hợp AI trong thiết kế bộ nghịch lưu điện tử công suất.
- Chuyển đổi công nghiệp: Ứng dụng trực tiếp trong các ngành công nghiệp nặng (luyện kim, hóa chất, khai khoáng), các tòa nhà chọc trời và trung tâm dữ liệu. Bằng cách giảm độ méo $\text{THD}_I$ từ trên $30%$ xuống dưới $3%$, giải pháp giúp giảm thiểu tổn thất đồng và sắt trên máy biến áp phân phối từ $10% - 15%$, triệt tiêu nguy cơ cháy nổ tụ bù tĩnh và kéo dài tuổi thọ thiết bị điện thêm $20% - 30%$.
- Tác động môi trường và xã hội: Nâng cao hiệu suất sử dụng năng lượng, giảm tổn hao truyền tải trên diện rộng, đóng góp thiết thực vào chiến lược quốc gia về tiết kiệm năng lượng và giảm phát thải khí nhà kính từ các nhà máy nhiệt điện.
Đối tượng hưởng lợi
- Nghiên cứu sinh và học viên cao học: Tiếp cận một cấu trúc nghiên cứu mẫu mực về mô hình hóa toán học, tích hợp lý thuyết công suất tức thời $p-q$ và kỹ thuật điều khiển lai thông minh (Fuzzy - GA).
- Các nhà khoa học và giảng viên: Sử dụng các dẫn xuất toán học chi tiết về biến đổi Clarke, phân tách công suất 3 pha 4 dây và phương pháp thiết kế bộ nghịch lưu VSI làm giáo trình và tài liệu tham khảo giảng dạy bậc sau đại học.
- Kỹ sư R&D và doanh nghiệp sản xuất thiết bị điện: Thừa hưởng cấu trúc thuật toán và thông số thiết kế mạch vòng điều khiển hoàn chỉnh để lập trình trực tiếp lên các vi điều khiển DSP/FPGA thương mại.
- Đơn vị quản lý và vận hành lưới điện (EVN, các công ty điện lực): Có thêm căn cứ khoa học để xây dựng các giải pháp bù sóng hài tập trung và phân tán, nâng cao độ tin cậy cung cấp điện.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Đóng góp lý thuyết độc đáo nhất là việc mở rộng và chuẩn hóa toàn diện Lý thuyết công suất phản kháng tức thời ($p-q$ Theory) do Hirofumi Akagi khởi xướng (1983) cho hệ thống điện 3 pha 4 dây có tải phi tuyến nặng, thông qua việc tích hợp tường minh thành phần công suất bù tổn hao nội tại $p_{loss}$ vào ma trận tính dòng tham chiếu trong không gian vector trực giao $\alpha-\beta-0$. Luận án đã làm rõ cơ chế toán học của việc phân tách 6 thành phần công suất ($\bar{p}, \tilde{p}, \bar{q}, \tilde{q}, \bar{p}0, \tilde{p}0$), chứng minh rằng chỉ cần bù các thành phần xoay chiều và công suất phản kháng kết hợp điều tiết $p{loss}$ qua mạch vòng điện áp tụ $V{dc}$ là có thể đưa dòng điện nguồn về dạng hình sin thuần túy và đạt hệ số công suất lý tưởng ($\cos\varphi \approx 1$).
2. Sự đổi mới về mặt phương pháp luận so với các nghiên cứu quốc tế trước đây?
So sánh với các nghiên cứu kinh điển của Akagi et al. (1984) (vốn sử dụng các bộ lọc LPF tương tự và điều khiển tuyến tính thuần túy) và Buso et al. (1998) (sử dụng HCC dải trễ cố định), luận án đã tạo ra bước đột phá kép:
- Thay thế dải trễ cố định bằng Cơ cấu chỉnh định mờ thích nghi (Adaptive Fuzzy Logic), cho phép co giãn bề rộng dải trễ $\Delta h(t)$ động học theo tốc độ biến thiên sai lệch dòng điện $de(t)/dt$, qua đó giới hạn tần số đóng cắt IGBT trong dải tối ưu và giảm $38%$ tổn hao chuyển mạch.
- Thay thế phương pháp thử sai trong chỉnh định PI bus $V_{dc}$ bằng Giải thuật Di truyền (GA) đa mục tiêu, loại bỏ hoàn toàn tính chủ quan của người thiết kế và đảm bảo tính tối ưu toàn cục của hệ thống.
graph TD
A["So sánh đổi mới phương pháp luận"]
A --> B["Nghiên cứu kinh điển (Akagi 1984, Buso 1998)"]
B --> B1["HCC dải cố định: Tần số đóng cắt trôi dạt tự do, tổn hao nhiệt cao"]
B --> B2["Chỉnh định PI thủ công (Trial-and-Error): Vọt lố lớn, thời gian xác lập lâu"]
A --> C["Đổi mới của Luận án (Phan Thanh Hiền 2021)"]
C --> C1["Adaptive Fuzzy HCC: Tự co giãn dải trễ, giảm 38% tổn hao chuyển mạch"]
C --> C2["GA-PI Optimization: 0% Overshoot, thời gian xác lập 0.04s, tối ưu toàn cục"]
3. Phát hiện bất ngờ nhất kèm dữ liệu định lượng chứng minh?
Phát hiện bất ngờ và mang tính thực tiễn cao nhất là: Khi góc kích mở của bộ chỉnh lưu Thyristor tăng từ $\alpha = 30^\circ$ lên $\alpha = 90^\circ$, hệ số méo sóng hài của tải tăng phi tuyến đột biến từ $34.42%$ lên tới $122.00%$ (với dòng điện tải bị xé thành các xung rời rạc có biên độ đỉnh rất lớn). Tuy nhiên, cấu trúc bộ lọc tích cực đề xuất vẫn duy trì khả năng bám dòng cực kỳ chính xác, đưa $\text{THD}I$ dòng nguồn sau bù về mức $2.45%$, giữ vững độ ổn định của hệ thống mà không hề xảy ra hiện tượng bão hòa dòng điện hay sụt áp trên bus một chiều $V{dc}$.
4. Quy trình tái lập nghiên cứu (Replication Protocol) có được cung cấp đầy đủ không?
Luận án cung cấp toàn bộ quy trình tái lập nghiên cứu một cách minh bạch và chuẩn mực: Từ các phương trình vi phân mô tả hệ thống, ma trận biến đổi Clarke thuận và nghịch, tập luật mờ 49 phần tử kèm hình học hàm liên thuộc dạng tam giác/hình thang, sơ đồ khối chi tiết trên MATLAB/Simulink, cho đến toàn bộ bảng thông số phần cứng ($R_s, L_s, R_f, L_f, C_{dc}, V_{dc}^*$) và tham số giải thuật di truyền ($P_c = 0.8, P_m = 0.01$, kích thước quần thể $N_p = 50$). Bất kỳ nhà nghiên cứu độc lập nào cũng có thể tái lập chính xác mô hình và thu được kết quả tương đồng.
5. Lộ trình nghiên cứu 10 năm (10-Year Research Agenda) được vạch ra như thế nào?
Lộ trình 10 năm được định hình qua 3 giai đoạn chiến lược:
- Giai đoạn 1 (1-3 năm): Chuyển đổi mô hình mô phỏng sang hệ thống thực nghiệm bán thực vật HIL và chế tạo mẫu thử nghiệm phòng thí nghiệm (Lab-scale Prototype) công suất $5\text{ kVA}$ sử dụng bo mạch DSP TMS320F28379D kết hợp module IGBT của Semikron.
- Giai đoạn 2 (4-6 năm): Phát triển thuật toán điều khiển lai giữa Lý thuyết công suất tức thời $p-q$ và Điều khiển dự báo mô hình phần cứng hữu hạn (FCS-MPC) thích nghi trực tuyến, tích hợp tính năng lọc sóng hài chủ động cho hệ thống biến tần năng lượng tái tạo (điện mặt trời, điện gió).
- Giai đoạn 3 (7-10 năm): Hoàn thiện dòng sản phẩm Shunt APF thông minh thương mại tích hợp công nghệ AI biên (Edge AI) và kết nối IoT công nghiệp (IIoT), phục vụ giám sát và tự động tối ưu hóa chất lượng điện năng cho các lưới điện siêu nhỏ (Microgrid) và Lưới điện thông minh (Smart Grid) quốc gia.
Kết luận
Luận án tiến sĩ kỹ thuật của NCS. Phan Thanh Hiền đã giải quyết trọn vẹn và xuất sắc mục tiêu nghiên cứu thiết kế bộ điều khiển cho bộ lọc công suất tích cực song song, tạo nên những đóng góp khoa học và thực tiễn có giá trị bền vững:
- Chuẩn hóa khung giải tích toán học: Ứng dụng thành công lý thuyết công suất tức thời $p-q$ trên không gian vector $\alpha-\beta-0$ để bóc tách và tính toán dòng bù sóng hài, công suất phản kháng và thành phần thứ tự không theo thời gian thực cho lưới điện 3 pha 4 dây.
- Đột phá trong điều khiển dòng điện: Thiết kế thành công bộ điều khiển dải trễ thích nghi mờ (Adaptive Fuzzy HCC), giải quyết triệt để bài toán mâu thuẫn giữa độ chính xác bám dòng và sự trôi dạt tần số đóng cắt của van IGBT, giảm $38%$ số lần chuyển mạch.
- Tối ưu hóa toàn cục bằng trí tuệ nhân tạo: Ứng dụng giải thuật di truyền (GA) xác lập tự động bộ tham số tối ưu cho mạch vòng kép điều khiển điện áp bus một chiều $V_{dc}$, triệt tiêu vọt lố và đảm bảo đáp ứng xác lập cực nhanh ($0.04\text{ s}$).
- Hiệu năng xử lý sóng hài vượt trội: Kiểm chứng định lượng khả năng triệt tiêu sóng hài từ mức cực kỳ ô nhiễm $34.42% - 122%$ xuống dưới $3% - 5%$, đưa dòng điện nguồn về dạng hình sin thuần khiết, thỏa mãn toàn diện tiêu chuẩn quốc tế IEEE Std 519-2014 và IEC 1000-4-3.
- Mở ra các hướng nghiên cứu hiện đại: Tạo tiền đề khoa học vững chắc để phát triển các cấu trúc điều khiển nâng cao như MPC, HIL và tích hợp bộ lọc tích cực vào các nguồn năng lượng tái tạo trên lưới điện thông minh tương lai.
Trích đoạn nội dung luận án
Tải xuống để đọc toàn bội ĐẠI HỌC THÁI NGUYÊN TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHIỆP PHAN THANH HIỀN NGHIÊN CỨU THIẾT KẾ BỘ ĐIỀU KHIỂN CHO BỘ LỌC TÍCH CỰC LUẬN ÁN TIẾN SĨ KỸ THUẬT THÁI NGUYÊN – 2021 ii ĐẠI HỌC THÁI NGUYÊN TRƯỜNG ĐẠI HỌC KỸ THUẬT CÔNG NGHIỆP PHAN THANH HIỀN NGHIÊN CỨU THIẾT KẾ BỘ ĐIỀU KHIỂN CHO BỘ LỌC TÍCH CỰC CHUYÊN NGÀNH: KỸ THUẬT ĐIỀU KHIỂN VÀ TỰ ĐỘNG HÓA MÃ SỐ: 9520216 LUẬN ÁN TIẾN SĨ KỸ THUẬT NGƯỜI HƯỚNG DẪN KHOA HỌC: 1. NGUYỄN DUY CƯƠNG 2. HORST PUTA THÁI NGUYÊN – 2021 1 LỜI CAM ĐOAN Tôi xin cam đoan đây là công trình nghiên cứu của cá nhân tôi dưới sự hướng dẫn của tập thể giáo viên hướng dẫn và các nhà khoa học. Các tài liệu tham khảo đã được trích dẫn đầy đủ.
Kết quả nghiên cứu là trung thực và chưa từng được ai công bố trên bất cứ một công trình nào khác. Thái Nguyên, ngày 20 tháng 03 năm 2021 Tác giả PHAN THANH HIỀN 2 LỜI CẢM ƠN Trong quá trình làm luận án tôi đã nhận được rất nhiều sự ủng hộ về công tác tổ chức và chuyên môn của Khoa Điện, Trường Đại học Kỹ Thuật Công Nghiệp Thái Nguyên, Đại học Thái Nguyên; của Bộ môn Điều khiển tự động, Viện Điện - Đại học Bách khoa Hà nội. Tôi xin trân trọng gửi lời cảm ơn tới hai cơ sở đào tạo này, đã luôn tạo điều kiện giúp đỡ tôi trong suốt quá trình học tập, nghiên cứu và hoàn thành luận án. Với lòng kính trọng và biết ơn sâu sắc, tôi cũng xin chân thành cảm ơn tập thể hướng dẫn là PGS.
Nguyễn Duy Cương, GS. Horst Puta, những người Thầy đã dành nhiều thời gian hướng dẫn, tận tình chỉ bảo và định hướng chuyên môn cho tôi trong suốt quá trình nghiên cứu để hoàn thành luận án. Tôi xin chân thành cảm ơn Ban chủ nhiệm khoa Điện tử, Bộ môn Điện tử viễn thông trường Đại học kỹ thuật công nghiệp nơi tôi công tác đã tạo điều kiện thuận lợi giúp đỡ tôi trong quá trình thực hiện nghiên cứu. Tôi xin chân thành cảm ơn gia đình, đồng nghiệp, những người bạn thân thiết đã luôn giúp đỡ, động viên, khích lệ, chia sẻ khó khăn trong thời gian tôi học tập để hoàn thành khóa học.
Thái Nguyên, ngày 20 tháng 3 năm 2021 Tác giả luận án PHAN THANH HIỀN 3 MỤC LỤC LỜI CAM ĐOAN. 3 DANH MỤC CÁC BẢNG. 7 DANH MỤC HÌNH VẼ. Tính cấp thiết của đề tài.
Mục tiêu và nhiệm vụ của đề tài. Đối tượng và phạm vi nghiên cứu của luận án. Phương pháp nghiên cứu. Những đóng góp mới, ý nghĩa khoa học và thực tiễn của luận án.
Bố cục của luận án.14 CHƯƠNG 1 TỔNG QUAN VỀ VẤN ĐỀ NGHIÊN CỨU .1 Sóng hài trong lưới điện và giải pháp lọc sóng hài .1 Sóng hài trong lưới điện .2 Giải pháp lọc sóng hài .2 Bộ lọc công suất tích cực và các vấn đề trong thiết kế bộ lọc công suất tích cực.1 Tổng quan về bộ lọc công suất tích cực.2 Các vấn đề trong thiết kế bộ lọc tích cực. Cấu trúc bộ lọc tích cực. Tính toán xác định dòng bù sóng hài. Tính toán thông số bộ nghịch lưu.3 Các nghiên cứu trong nước, ngoài nước và định hướng nghiên cứu của đề tài.1 Các nghiên cứu trong nước.2 Các nghiên cứu ở nước ngoài.4 Định hướng nghiên cứu của luận án.5 Kết luận chương 1 .31 CHƯƠNG 2 CƠ SỞ TOÁN HỌC CỦA BỘ LỌC CÔNG SUẤT TÍCH CỰC32 2.1 Cấu trúc bộ lọc công suất tích cực kiểu song song.2 Tìm dòng điện tham chiếu dựa theo lý thuyết công suất phản kháng tức thời (p,q) .1 Biến đổi Clarke (Clarke transformation) .2 Lý thuyết công suất tức thời.3 Ứng dụng công suất tức thời trong tính toán dòng bù sóng hài .3 Kết luận chương 2 .44 CHƯƠNG 3 THIẾT KẾ BỘ ĐIỀU KHIỂN CHO BỘ LỌC CÔNG SUẤT TÍCH CỰC .1 Cấu trúc điều khiển của bộ lọc công suất tích cực .2 Bộ điều khiển dải trễ (Hysteresis current control -HCC) thiết kế dựa trên mô hình toán xây dựng theo lý thuyết công suất tức thời p-q .1 Bộ điều khiển dải trễ (HCC) thích nghi dựa vào cơ chế chỉnh định mờ thiết kế dựa trên mô hình toán xây dựng theo lý thuyết công suất tức thời p-q .3 Thiết ké bộ lọc công suất tích cực trên cơ sở bộ điều khiển PI .1 Mạch vòng phụ.2 Mạch vòng tính toán dòng điện đặt ia, ib, ic.3 Bộ điều khiển dòng điện bù cho bộ lọc công suất tích cực.4 Sử dụng giải thuật di truyền (GA) tối ưu hóa tham số của bộ lọc công suất tích cực ba pha kiểu song song.
Kết luận chương 3.64 CHƯƠNG 4 KẾT QUẢ MÔ PHỎNG TRÊN MATLAB – SIMULINK .1 Sơ đồ tổng quan hệ thống bộ lọc công suất tích cực ba pha theo lý thuyết công suất tức thời p-q xây dựng trên MATLAB/SIMULINK .1 Kết quả mô phỏng khi sử dụng bộ lọc tích cực với phương pháp điều khiển Hysteresis current controller .2 Kết quả mô phỏng khi sử dụng bộ lọc tích cực với phương pháp điều khiển Hysteresis current controller chỉnh định tham số bằng mờ .2 Sơ đồ tổng quan hệ thống bộ lọc công suất tích cực ba pha theo lý thuyết công suất tức thời p-q xây dựng trên MATLAB – SIMULINK .3 Kết quả mô phỏng của đề xuất sử dụng giải thuật di truyền (GA) tối ưu tham số bộ lọc tích cực với cấu trúc bộ điều khiển tỷ lệ - tích phân.1 Số liệu đầu vào .4 Kết luận chương 4 .76 KẾT LUẬN VÀ KIẾN NGHỊ .77 DANH MỤC CÁC CÔNG TRÌNH ĐÃ CÔNG BỐ. 79 TÀI LIỆU THAM KHẢO. 80 6 BẢNG CÁC KÝ HIỆU VIẾT TẮT Ký hiệu Tiếng Anh Tiếng Việt APF Active power filter Bộ lọc công suất tích cực GA Genetic Algorithm Giải thuật di truyền HCC Hysteresis current controller Bộ điều khiển dải trễ THD Total Harmonic Distortion Tổng méo sóng hài DFT Discrete Fourier Transform Biến đổi Fourier rời rạc FFT Fast Fourier Transform Biến đổi Fourier nhanh LPF Low Pass Filter Bộ lọc thông thấp VSI Voltage Source Inverter Nghịch lưu nguồn áp LQG Linear Quadratic Gausian Điều khiển Gauss tuyến tính - bậc hai LQR Linear Quadratic Regulator Bộ điều khiển tuyến tính bậc hai Hệ thống tuyến tính bất biến theo LTI Linear Time - Invariant thời gian MIMO Multiple Input Multiple Output Nhiều đầu vào nhiều đầu ra MPC Model Prediction Control Điều khiển mô hình dự báo PD Proportional–Derivative Điều khiển tỉ lệ - vi phân PID Proportional–Integral–Derivative Điều khiển tỉ lệ - tích phân - vi phân Adaptive Network-based Fuzzy Mạng thích nghi trên nền suy luận ANFIS Inference System mờ PWM Pulse Width Modulation Điều chế độ rộng xung rad radian Đơn vị đo góc rpm revolutions per minute Vòng/phút s second Giây SISO Single Input Single Output Một đầu vào một đầu ra VDC Volts Direct Current Điện áp một chiều 7 DANH MỤC CÁC BẢNG Bảng 3-1 Trạng thái đóng mở của IGBT thông qua quá trình phóng nạp tụ C. 50 Bảng 3-2 Luật mờ.
57 Bảng 4-1 Các thông số của hệ thống mô phỏng trên matlab. 65 Bảng 4-2 So sánh kết quả bộ lọc tích cực với bộ điều khiển HCC và HCC thích nghi. 72 Bảng 4-3 Các thông số của hệ thống mô phỏng trên matlab. 73 8 DANH MỤC HÌNH VẼ Hình 1-1: Sóng cơ bản và các sóng hài.
16 Hình 1-2: Sơ đồ chỉnh lưu cầu 3 pha không điều khiển. 18 Hình 1-3: Dòng điện lưới gây bởi bộ chỉnh lưu cầu 3 pha không điều khiển. 19 Hình 1-4: Phổ của dòng điện chỉnh lưu cầu 3 pha không điều khiển. 19 Hình 1-5: Sơ đồ chỉnh lưu cầu 3 pha có điều khiển.
20 Hình 1-6: Dòng điện gây ra bởi bộ chỉnh lưu cầu 3 pha với góc điều khiển alpha bằng 30o. 20 Hình 1-7: Phổ của dòng điện chỉnh lưu cầu 3 pha góc điều khiển alpha bằng 30o. 20 Hình 1-8: Dòng điện gây ra bởi bộ chỉnh lưu cầu 3 pha với góc điều khiển alpha bằng 90o. 21 Hình 1-9: Phổ của dòng điện chỉnh lưu cầu 3 pha góc điều khiển alpha bằng 90o.
21 Hình 1-10: Nguyên lý hoạt động của bộ lọc tích cực. 22 Hình 1-11: Sơ đồ khối tổng quát của bộ lọc tích cực. 23 Hình 1-12: Phân loại bộ lọc tích cực theo cấu trúc. 23 Hình 1-13: Cấu trúc Shunt APF.
24 Hình 1-14: Cấu trúc bộ lọc Series APF. 24 Hình 1-15: Cấu trúc bộ lọc kết hợp bộ lọc tích cực và bộ lọc thụ động. 25 Hình 1-16: Thuật toán xác định dòng bù trong hệ d-q. 27 Hình 1-17: Mô hình bộ lọc tích cực theo ly thuyết p-q.
28 Hình 1-18: Bộ nghịch lưu. 28 Hình 2-1: Cấu trúc cơ bản của bộ lọc công suất tích cực kiểu song song. 32 Hình 2-2: Sơ đồ cấu trúc của khâu dòng điện tham chiếu dựa trên lý thuyết p-q. 35 Hình 2-3: Chuyển đội hệ tọa độ abc sang α – β.
35 Hình 2-4: Công suất tức thời của hệ 3 pha. 37 Hình 2-5: Các thành phần công suất của lý thuyết p-q trong tọa độ a-b-c. 41 Hình 2-6: Các thành phần bù công suất p , q , p0 và p0 theo tọa độ a-b-c. 42 Hình 2-7: Tổng quan về ma trận chuyển đổi cho quá trình tìm dòng điện tham chiếu theo lý thuyết p-q sử dụng biến đổi Clarke.
43 9 Hình 3-1: Cấu trúc tổng quát của hệ thống lọc công suất tích cực ba pha kiểu song song. 45 Hình 3-2: Cấu trúc xác định dòng điện đặt dựa theo lý thuyết công suất tức thời p- q. 48 Hình 3-3: Cấu trúc bộ lọc công suất tích cực ba pha sử dụng bộ điều khiển dải trễ (HCC) cho dòng điện. 48 Hình 3-4: Cấu trúc và nguyên lý của bộ điều khiển dải trễ (HCC).
48 Hình 3-5: Bộ điều khiển dải trễ PWM dòng điện. 50 Hình 3-6: Một số dạng hàm liên thuộc cơ bản. 52 Hình 3-7: Hàm liên thuộc của biến ngôn ngữ T(tuổi). 53 Hình 3-8: Cấu trúc bộ điều khiển HCC thích nghi sử dụng cơ cấu chỉnh định mờ 55 Hình 3-9: Bộ điều khiển dòng điện dải trễ dựa trên cơ cấu chỉnh định mờ.
56 Hình 3-10: Hàm liên thuộc giữa đầu vào và đầu ra. 56 Hình 3-11: Cấu trúc điều khiển bộ lọc tích cực sử dụng bộ điều khiển PI. 57 Hình 3-12: Cấu trúc bộ điều khiển PI cho Vdc. 58 Hình 3-13: Bộ điều khiển PI điều khiển dòng bù sóng hài.
60 Hình 3-14: Tác động Uđk đến tín hiệu đóng mở IGBT. 60 Hình 3-15: Cấu trúc tổng quát của giải thuật di truyền. 62 Hình 4-1: Mô hình của bộ lọc tích cực ba pha mắc song song dựa theo lý thuyết công suất tức thời p-q thực hiện trên phần mềm Matlab/Simulink .
Nội dung được bảo vệ bản quyền — Tải xuống đầy đủ
Trích dẫn luận án này
Phan Thanh Hiền (2021). Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á [Luận án tiến sĩ, Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên]. LuanAn.net. https://luanan.net/tai-lieu-khac/nghien-cuu-thiet-ke-bo-dieu-khien-cho-bo-loc-tich-cuc-luan-an-tien-si-ky-thuat
Câu hỏi thường gặp
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" nghiên cứu về vấn đề gì?
Luận án: Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận án tiến sĩ kỹ thuật. Xem tóm tắt và tải về tại LuanAn.net
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" được bảo vệ tại trường nào?
Luận án này được bảo vệ tại Trường Đại học Kỹ thuật Công nghiệp, Đại học Thái Nguyên. Năm bảo vệ: 2021.
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" thuộc chuyên ngành gì?
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" thuộc chuyên ngành Kỹ thuật Điều khiển và Tự động hóa. Danh mục: Tài liệu khác.
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" có bao nhiêu trang?
Luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" có 92 trang. Bạn có thể xem trước một phần tài liệu ngay trên trang web trước khi tải về.
Cách tải luận án "Nghiên cứu thiết kế bộ điều khiển cho bộ lọc tích cực luận á" về máy như thế nào?
Để tải luận án về máy, bạn nhấn nút "Tải xuống ngay" trên trang này, sau đó hoàn tất thanh toán phí lưu trữ. File sẽ được tải xuống ngay sau khi thanh toán thành công. Hỗ trợ qua Zalo: 0559 297 239.
