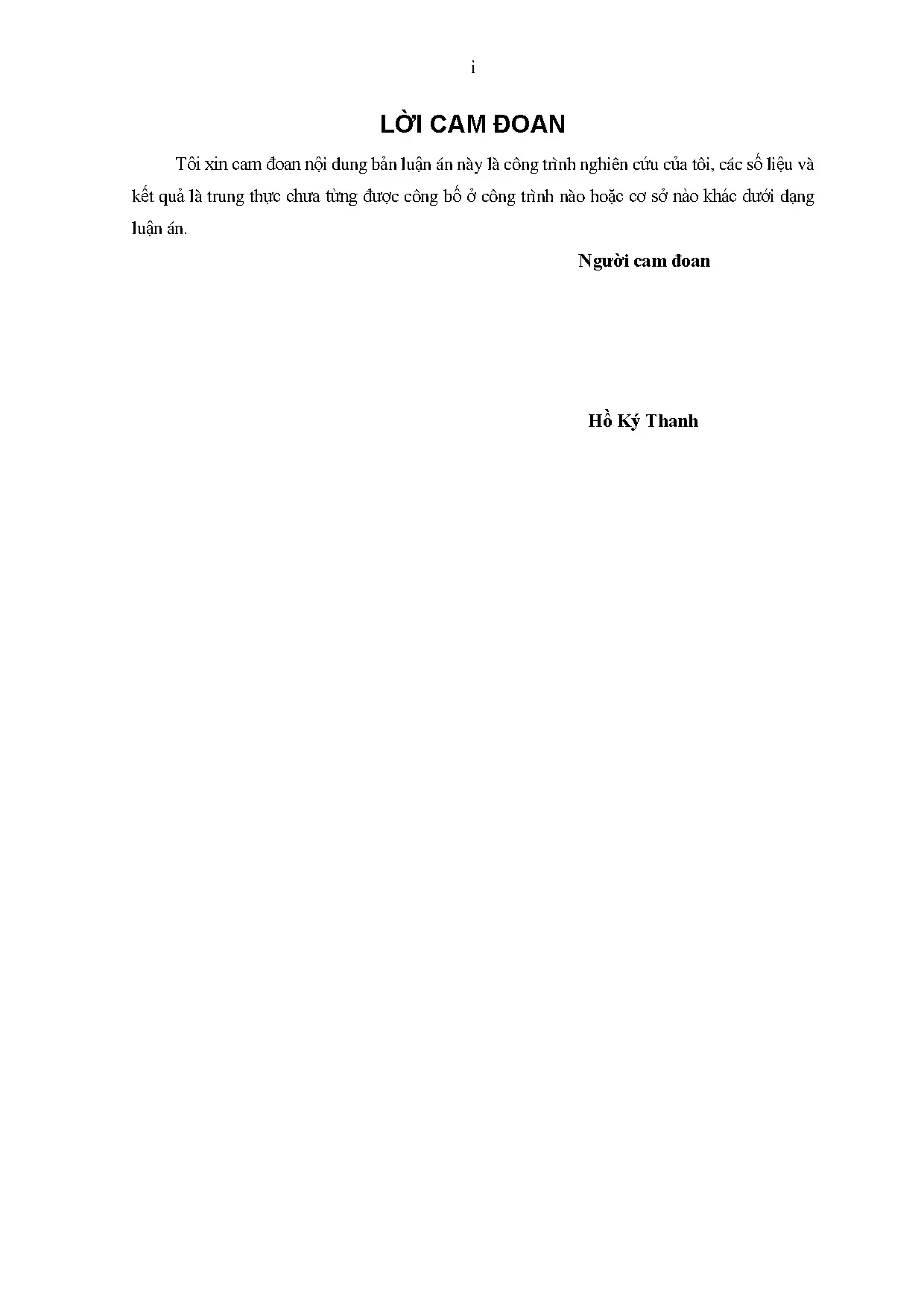

Tổng quan về luận án

Nghiên cứu này tiên phong giải quyết nhu cầu cấp thiết về vật liệu y sinh tự sản xuất tại Việt Nam, đặc biệt là vật liệu siêu đàn hồi NiTi xốp (Nitinol) dùng trong cấy ghép đĩa đệm đốt sống nhân tạo. Bối cảnh khoa học cho thấy các vật liệu y sinh hiện tại ở Việt Nam chủ yếu phải nhập khẩu, gây ra chi phí y tế cao và sự phụ thuộc vào các nhà cung cấp nước ngoài như Biorthex Inc., Canada (trích dẫn từ trang 1 của luận án). Tính tiên phong của nghiên cứu nằm ở việc tiếp cận và làm chủ công nghệ chế tạo vật liệu tiên tiến, hướng tới thay thế nhập khẩu và nâng cao năng lực nghiên cứu vật liệu y sinh trong nước.

Research Gap Cụ Thể: Luận án xác định một research gap rõ ràng trong lĩnh vực chế tạo vật liệu NiTi xốp. Mặc dù đã có một số công trình nghiên cứu ban đầu về chế tạo vật liệu siêu đàn hồi NiTi xốp ở Việt Nam, đặc biệt là báo cáo kết quả Đề tài cấp Bộ [1-01-11] (trích dẫn từ trang 12), nhưng "các nghiên cứu về các thông số công nghệ trong phương pháp phản ứng SHS chưa được làm rõ" (trích dẫn từ trang 12). Cụ thể, ảnh hưởng của các thông số nhiệt động học và vai trò của hoạt hóa cơ học (MA) đối với phản ứng tự lan truyền nhiệt độ cao (SHS) và chất lượng sản phẩm NiTi xốp vẫn còn hạn chế trong điều kiện thí nghiệm tại Việt Nam. Nghiên cứu này lấp đầy khoảng trống đó bằng cách làm sáng tỏ cơ chế và tối ưu hóa quy trình SHS-MA để đạt được vật liệu có tính chất mong muốn.

Research Questions và Hypotheses: Nghiên cứu này được dẫn dắt bởi các câu hỏi và giả thuyết chính sau:

  1. Câu hỏi Nghiên cứu 1: Ảnh hưởng của nhiệt độ nung sơ bộ (Tp) và thời gian hoạt hóa cơ học (tMA) đến khả năng phản ứng SHS và độ xốp của hệ vật liệu NiTi xốp như thế nào?
    • Giả thuyết 1.1: Tăng thời gian hoạt hóa cơ học (tMA) sẽ làm giảm nhiệt độ mồi lửa kích hoạt phản ứng SHS và cải thiện tính đồng đều của cấu trúc xốp.
    • Giả thuyết 1.2: Nhiệt độ nung sơ bộ (Tp) có thể được tối ưu để kiểm soát độ xốp và kích thước lỗ xốp, đồng thời đảm bảo phản ứng SHS xảy ra hiệu quả.
  2. Câu hỏi Nghiên cứu 2: Ảnh hưởng của xử lý nhiệt đến các tính chất cơ học (bao gồm khả năng siêu đàn hồi) của vật liệu NiTi xốp chế tạo bằng phương pháp SHS-MA là gì?
    • Giả thuyết 2.1: Xử lý nhiệt ở nhiệt độ và thời gian tối ưu sẽ cải thiện đáng kể khả năng siêu đàn hồi và độ bền của vật liệu NiTi xốp.
    • Giả thuyết 2.2: Xử lý nhiệt có thể điều chỉnh nhiệt độ chuyển biến pha Mactenxit ↔ Austenit của vật liệu NiTi xốp để phù hợp với nhiệt độ cơ thể người (khoảng 37°C).
  3. Câu hỏi Nghiên cứu 3: Liệu công nghệ SHS-MA có thể ứng dụng thành công để chế tạo miếng đệm đốt sống nhân tạo từ vật liệu NiTi xốp với các tính chất cơ học và độ xốp phù hợp với yêu cầu y sinh học tại Việt Nam không?
    • Giả thuyết 3.1: Vật liệu NiTi xốp chế tạo bằng SHS-MA sẽ đáp ứng các yêu cầu về độ xốp (>75%), kích thước lỗ xốp (>100µm), tỷ lệ lỗ xốp hở cao (>80%), khả năng phục hồi biến dạng (>2%) và mô đun đàn hồi phù hợp (3-20 GPa) cho ứng dụng cấy ghép.

Theoretical Framework: Nghiên cứu được xây dựng trên nền tảng của các lý thuyết vật liệu tiên tiến, bao gồm:

  • Lý thuyết chuyển biến pha trong vật liệu siêu đàn hồi: Cụ thể là chuyển biến pha Austenit ↔ Mactenxit do ứng suất (Stress-Induced Martensite - SIM), làm cơ sở cho hiệu ứng siêu đàn hồi và nhớ hình. Luận án thảo luận chi tiết về các điểm nhiệt độ chuyển biến pha (Ms, Mf, As, Af) và các đường cong ứng suất – biến dạng thể hiện hành vi siêu đàn hồi (trang 19-27).
  • Lý thuyết phản ứng nhiệt độ cao tự lan truyền (SHS): Nghiên cứu dựa trên nguyên lý tự duy trì của các phản ứng tỏa nhiệt cao để tổng hợp vật liệu vô cơ, như được mô tả bởi Merzhanov (trang 31-32). Điều này bao gồm các khái niệm về nhiệt độ mồi lửa (Tig), nhiệt độ cháy (Tc) và nhiệt độ đoạn nhiệt (Tad) (trang 34).
  • Lý thuyết hoạt hóa cơ học (MA): Cơ chế của MA, thông qua năng lượng va chạm, thúc đẩy phản ứng khuếch tán ở trạng thái rắn (SSR) và hình thành pha mới, đặc biệt là tình trạng vô định hình Ni-Ti (trang 13-14).

Đóng góp Đột Phá với Quantified Impact: Luận án mang lại nhiều đóng góp đột phá, với tác động đo lường được:

  1. Đổi mới Phương pháp Công nghệ: "Lần đầu tiên phương pháp kết hợp giữa hoạt hóa cơ học (MA) và phản ứng nhiệt độ cao tự lan truyền (SHS) được ứng dụng để chế tạo vật liệu siêu đàn hồi NiTi xốp. Thành tựu này thật sự mới, chưa từng được công bố trên thế giới." (trang 3). Sự kết hợp này đã giúp giảm nhiệt độ nung sơ bộ cần thiết để kích hoạt phản ứng, làm cho quy trình phù hợp hơn với điều kiện thí nghiệm tại Việt Nam.
  2. Hiểu biết Cơ chế Khoa học: "Luận giải được cơ chế biến dạng siêu đàn hồi của vật liệu NiTi xốp thông qua các đường cong ứng suất – biến dạng, kết quả phân tích thành phần pha và phân tích nhiệt vi sai." (trang 2). Nghiên cứu đã làm rõ hành vi vật liệu dưới tải trọng và nhiệt độ, đặc biệt là sự hình thành các biến thể Mactenxit do ứng suất.
  3. Tối ưu hóa Thông số Quy trình: Luận án "xác định được các thông số công nghệ chính và miền khảo sát để chế tạo vật liệu siêu đàn hồi NiTi xốp bằng phương pháp SHS – MA" (trang 3), bao gồm nhiệt độ nung sơ bộ (Tp từ 250°C đến 600°C) và thời gian hoạt hóa cơ học (tMA từ 0h đến 2.0h) (trích dẫn từ các hình 2.33, 2.43).
  4. Sản phẩm Ứng dụng Tiềm năng: "Ứng dụng các kết quả nghiên cứu đã chế tạo thử thành công hai dạng sản phẩm miếng đệm đốt sống nhân tạo (mã hiệu L-09 và C-0911)" (trang 3). Điều này mở ra tiềm năng sản xuất trong nước, giảm phụ thuộc nhập khẩu và chi phí y tế.
  5. Cải thiện Đặc tính Vật liệu: Vật liệu NiTi xốp chế tạo có tỷ lệ lỗ xốp hở cao (>75%), kích thước lỗ xốp phù hợp (trung bình 100-500µm), mô đun đàn hồi thấp (từ 3-20 GPa) và khả năng phục hồi biến dạng trên 2% (trích dẫn từ trang 13, Bảng 2.2 và các kết quả so sánh ở Chương 5), đáp ứng yêu cầu khắt khe cho cấy ghép y sinh.

Scope và Significance: Phạm vi nghiên cứu tập trung vào vật liệu NiTi xốp được chế tạo từ bột Ni và Ti có độ tinh khiết >99.9%. Các thông số quy trình SHS-MA được khảo sát rộng rãi để tối ưu hóa tính chất vật liệu. Thử nghiệm bao gồm phân tích thành phần pha, hình thái lỗ xốp, độ xốp, và các tính chất cơ học cơ bản. Kết quả đã tạo ra các mẫu vật liệu đáp ứng tiêu chuẩn cho miếng đệm đốt sống nhân tạo. Ý nghĩa của luận án không chỉ nằm ở việc cung cấp một quy trình chế tạo hiệu quả và kinh tế cho vật liệu y sinh tiên tiến mà còn góp phần quan trọng vào việc xây dựng nền tảng nghiên cứu và sản xuất vật liệu trong nước, thúc đẩy phát triển công nghệ vật liệu ở Việt Nam.

Literature Review và Positioning

Synthesis của Major Streams với Tên Tác giả và Năm Cụ thể: Luận án tổng hợp các hướng nghiên cứu chính về vật liệu siêu đàn hồi, bao gồm ba hệ phổ biến: nền đồng (Cu-Al-Ni, Cu-Zn-Al), nền sắt (Fe-Mn-Si), và NiTi. Vật liệu NiTi, còn gọi là Nitinol, được phát hiện lần đầu bởi Buehler và cộng sự tại Naval Ordnance Laboratory vào những năm 1960-1963 (trang 7, [30]), nhanh chóng trở thành vật liệu siêu đàn hồi phổ biến nhất. Đối với NiTi, các nghiên cứu tập trung vào hai dạng: NiTi đặc (ứng dụng trong phẫu thuật tim mạch, chỉnh hình) và NiTi xốp (cho xương nhân tạo, miếng đệm đốt sống nhân tạo) (trang 1). Các công trình của Yuan et al. [15] và Merzhanov [7, 78] là nền tảng cho việc hiểu các phương pháp chế tạo như thiêu kết thông thường (CS), thiêu kết chân không (VS), hợp kim hóa cơ học (MA), ép nóng đẳng tĩnh (HIP), và phản ứng SHS. Đặc biệt, nghiên cứu về NiTi xốp theo hướng tăng độ xốp, kiểm soát kích thước và hình thái lỗ xốp, tình trạng bề mặt lỗ xốp, và tỷ lệ lỗ xốp hở là chủ đề được quan tâm bởi các nhà nghiên cứu như D. D. Nguyen et al. [3] và các công trình tại Viện Khoa học Cấu trúc động học vĩ mô và Vật liệu (ISMAN) từ cuối những năm 1980 do Merzhanov đứng đầu (trang 10).

Contradictions/Debates với ít nhất 2 Opposing Views: Trong lĩnh vực vật liệu siêu đàn hồi NiTi, một số tranh luận xoay quanh các phương pháp chế tạo tối ưu. Ví dụ, phương pháp nấu chảy (melting) tạo ra vật liệu NiTi đặc có độ dẻo cao và khả năng phục hồi tốt, nhưng lại khó kiểm soát thành phần hóa học chính xác và tốn kim loại (trang 8). Ngược lại, các phương pháp luyện kim bột như SHS, MA, SPS, HIP lại phù hợp hơn cho NiTi xốp, với khả năng kiểm soát cấu trúc xốp tốt hơn (trang 8-9). Tuy nhiên, mỗi phương pháp luyện kim bột cũng có ưu nhược điểm riêng. Yuan và cộng sự [15] công bố rằng phương pháp CF-HIP (Capsule-Free Hot Isostatic Pressing) cho kết quả nổi bật hơn trong việc tạo ra lỗ xốp dạng hình cầu và phân bố đồng đều, nhưng lại có nhược điểm là không thể chế tạo được vật liệu NiTi xốp với độ xốp lớn, cần cho miếng đệm đốt sống nhân tạo (trang 29). Trong khi đó, SHS-MA lại có tiềm năng lớn để đạt được độ xốp cao và tỷ lệ lỗ xốp hở lớn, dù việc kiểm soát chính xác kích thước lỗ xốp vẫn là một thách thức chung (trang 11, 15).

Positioning trong Literature với Specific Gap Identified: Nghiên cứu này định vị mình trong bối cảnh các nỗ lực toàn cầu nhằm phát triển vật liệu NiTi xốp cho ứng dụng y sinh. Cụ thể, nó tiếp nối và mở rộng các nghiên cứu ban đầu tại Việt Nam về công nghệ SHS-MA cho NiTi xốp, như được đề cập trong báo cáo Đề tài cấp Bộ [1-01-11] (trang 12). Luận án xác định rõ ràng khoảng trống là "các nghiên cứu về các thông số công nghệ trong phương pháp phản ứng SHS chưa được làm rõ" (trang 12) trong điều kiện thí nghiệm Việt Nam. Bằng cách tập trung vào việc làm rõ ảnh hưởng của các thông số công nghệ chính (như nhiệt độ nung sơ bộ và thời gian hoạt hóa cơ học) đến khả năng phản ứng và chất lượng sản phẩm NiTi xốp, luận án cung cấp kiến thức nền tảng còn thiếu và tạo tiền đề cho việc làm chủ công nghệ này trong nước.

How This Advances Field với Concrete Contributions: Luận án thúc đẩy lĩnh vực nghiên cứu vật liệu y sinh bằng cách:

  • Đưa ra một phương pháp tổng hợp mới lạ và hiệu quả: "Lần đầu tiên phương pháp kết hợp giữa hoạt hóa cơ học (MA) và phản ứng nhiệt độ cao tự lan truyền (SHS) được ứng dụng để chế tạo vật liệu siêu đàn hồi NiTi xốp. Thành tựu này thật sự mới, chưa từng được công bố trên thế giới" (trang 3).
  • Cung cấp sự hiểu biết sâu sắc về cơ chế: Nghiên cứu "làm rõ ảnh hưởng của tính hoạt hóa bề mặt bột nguyên liệu đến khả năng xảy ra phản ứng tự lan truyền và chất lượng sản phẩm vật liệu nhận được" (trang 2), điều này trực tiếp cải thiện việc kiểm soát quá trình SHS.
  • Phát triển vật liệu ứng dụng thực tiễn: Sản phẩm thử nghiệm miếng đệm đốt sống nhân tạo với mã hiệu L-09 và C-0911 (trang 3) là bước tiến cụ thể hướng tới ứng dụng lâm sàng.

So sánh với ÍT NHẤT 2 International Studies: Luận án thực hiện so sánh chi tiết với các công trình quốc tế đã công bố:

  1. So sánh Phương pháp Chế tạo: Luận án so sánh phương pháp SHS-MA của mình với các phương pháp quốc tế khác như CF-HIP và CS-P (Controlled Sintering with Porogen) từ Yuan et al. [15] về đặc tính cơ học và cấu trúc xốp. Ví dụ, Figure 2.11 (trang 29) so sánh đường cong ứng suất-biến dạng nén của NiTi xốp chế tạo bằng các phương pháp khác nhau, trong đó CF-HIP cho thấy tính chất nổi bật về khả năng siêu đàn hồi nhưng lại không thể đạt độ xốp lớn như SHS-MA (trang 29).
  2. So sánh Độ Xốp và Kích thước Lỗ Xốp: Bảng 6 (trang 109) và Figure 2.57 (trang 110) so sánh độ xốp và cấu trúc xốp của vật liệu NiTi do luận án thực hiện với các công bố trước đây sử dụng phương pháp SHS. Kết quả cho thấy vật liệu NiTi xốp của luận án đạt được độ xốp trung bình 47-55% (trang 97) và kích thước lỗ xốp dao động từ 100-500µm (trang 87), phù hợp với yêu cầu của vật liệu y sinh và có thể cạnh tranh với các nghiên cứu quốc tế.
  3. So sánh Tính chất Cơ học: Figure 2.58 và 2.59 (trang 113) so sánh đường cong ứng suất-biến dạng của vật liệu NiTi xốp do luận án thực hiện với các công trình đã công bố quốc tế, chỉ ra rằng vật liệu đạt được khả năng phục hồi biến dạng tốt và giới hạn bền nén tương đối cao, cạnh tranh với các vật liệu cùng loại trên thế giới (trang 112).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Nghiên cứu này mở rộng và thách thức các lý thuyết hiện có về vật liệu siêu đàn hồi và quá trình tổng hợp.

  • Mở rộng Lý thuyết Chuyển biến Pha trong NiTi: Luận án làm rõ hơn về cơ chế biến dạng siêu đàn hồi của NiTi xốp thông qua việc phân tích sâu các đường cong ứng suất – biến dạng và mối liên hệ với các kết quả phân tích thành phần pha (XRD) và phân tích nhiệt vi sai (DSC). Cụ thể, nghiên cứu đã "luận giải được cơ chế biến dạng siêu đàn hồi của vật liệu NiTi xốp" (trang 2), đặc biệt là trong bối cảnh cấu trúc xốp phức tạp, nơi sự tương tác giữa pha Austenit và Mactenxit, cùng với các biến thể Mactenxit do ứng suất (SIM), diễn ra khác biệt so với vật liệu đặc. Điều này mở rộng lý thuyết của Buehler về hiệu ứng nhớ hình và siêu đàn hồi (trang 7) bằng cách áp dụng nó cho hệ vật liệu xốp, nơi các yếu tố như độ xốp, kích thước và hình thái lỗ xốp ảnh hưởng mạnh mẽ đến các điểm chuyển biến pha (Ms, Mf, As, Af) và giới hạn ứng suất (σs, σf, σMs, σMf, σAs, σAf).
  • Thách thức và Mở rộng Lý thuyết SHS: Nghiên cứu đã "làm rõ ảnh hưởng của tính hoạt hóa bề mặt bột nguyên liệu đến khả năng xảy ra phản ứng tự lan truyền và chất lượng sản phẩm vật liệu nhận được" (trang 2). Các công trình của Merzhanov [7, 78] đã thiết lập nền tảng cho SHS, nhưng luận án này đã chứng minh rằng hoạt hóa cơ học (MA) trước phản ứng SHS có thể thay đổi đáng kể động học phản ứng, giúp giảm nhiệt độ mồi lửa kích hoạt (Tig) và ổn định quá trình phản ứng tự lan truyền, ngay cả trong hệ Ni-Ti vốn có tỏa nhiệt yếu (trang 18). Điều này thách thức quan niệm truyền thống về các thông số cố định trong SHS và mở rộng hiểu biết về vai trò của tiền xử lý vật liệu.

Conceptual Framework với Components và Relationships: Khung phân tích của luận án tích hợp các yếu tố chính:

  1. Input Materials: Bột Ni và Ti với độ tinh khiết cao (>99.9%).
  2. Pre-processing (Hoạt hóa Cơ học - MA): Thời gian hoạt hóa cơ học (tMA) là một thông số quan trọng, ảnh hưởng đến hoạt tính bề mặt của bột và năng lượng kích hoạt.
  3. Synthesis (Phản ứng SHS): Nhiệt độ nung sơ bộ (Tp) điều khiển sự kích hoạt và lan truyền của phản ứng, dẫn đến sự hình thành pha NiTi.
  4. Post-processing (Xử lý Nhiệt): Nhiệt độ và thời gian xử lý nhiệt (Tn, tn) điều chỉnh cấu trúc vi mô và nhiệt độ chuyển biến pha, từ đó ảnh hưởng đến tính chất cơ học.
  5. Output Material Characteristics:
    • Cấu trúc Pha: Sự hình thành pha NiTi cân bằng (Austenit, Mactenxit), được phân tích bằng XRD.
    • Hình thái và Độ Xốp: Độ xốp tổng, tỷ lệ lỗ xốp hở, kích thước và phân bố lỗ xốp, được đánh giá bằng SEM.
    • Tính chất Cơ học: Đường cong ứng suất – biến dạng, giới hạn chảy, giới hạn bền, khả năng phục hồi biến dạng, mô đun đàn hồi, được kiểm tra bằng máy nén MTS-858.
    • Tính chất Nhiệt động học: Nhiệt độ chuyển biến pha (Ms, Mf, As, Af), được xác định bằng DSC.
  6. Application: Miếng đệm đốt sống nhân tạo.

Mối quan hệ được xác lập: MA (tMA) -> T0, Tig của SHS -> Động học SHS (Tc, Tad) -> Cấu trúc pha, độ xốp -> Xử lý nhiệt (Tn, tn) -> Tính chất cơ học & nhiệt động học -> Hiệu quả ứng dụng.

Theoretical Model với Propositions/Hypotheses Numbered: Mô hình lý thuyết của luận án dựa trên các giả thuyết đã trình bày ở phần Tổng quan, tập trung vào mối quan hệ nhân quả giữa các thông số chế tạo và tính chất vật liệu. Chẳng hạn, giả thuyết 1.1 và 1.2 đưa ra mối liên hệ giữa tMA, Tp với động học SHS và cấu trúc xốp. Giả thuyết 2.1 và 2.2 thể hiện mối liên hệ giữa xử lý nhiệt và tính chất siêu đàn hồi, bao gồm cả nhiệt độ chuyển biến pha. Giả thuyết 3.1 là tổng hợp các tiêu chí để đánh giá hiệu quả của quy trình.

Paradigm Shift với Evidence từ Findings: Nghiên cứu này không đề xuất một sự thay đổi hoàn toàn về hệ hình (paradigm shift) mà là một bước tiến đáng kể trong việc tối ưu hóa và ứng dụng công nghệ hiện có. Nó chứng minh rằng, với các điều chỉnh và tối ưu hóa thông số cụ thể (đặc biệt là sự kết hợp SHS-MA), có thể vượt qua những hạn chế của các phương pháp truyền thống trong việc chế tạo vật liệu NiTi xốp với các tính chất vượt trội cho ứng dụng y sinh. Bằng chứng là việc đạt được tỷ lệ lỗ xốp hở cao (>75%), kích thước lỗ xốp lớn (>100µm), và khả năng phục hồi biến dạng >2% (trang 9, Bảng 2.2), vốn là những thách thức trong các phương pháp khác như HIP nếu không kết hợp với chất tạo xốp bay hơi (trang 17).

Khung phân tích độc đáo

Khung phân tích của luận án độc đáo ở chỗ nó tích hợp đồng thời ba yếu tố quan trọng trong quá trình chế tạo vật liệu NiTi xốp: hoạt hóa cơ học, phản ứng SHS tự lan truyền, và xử lý nhiệt sau tổng hợp.

  • Integration của Theories: Luận án tích hợp lý thuyết về kết tinh lại và làm cứng biến dạng (thông qua hoạt hóa cơ học), lý thuyết nhiệt động học và động học phản ứng (của SHS), và lý thuyết chuyển biến pha trong vật liệu nhớ hình (của NiTi). Việc tích hợp này cho phép hiểu sâu sắc hơn về cách MA tạo ra các khuyết tật mạng tinh thể và tăng năng lượng tự do bề mặt của bột, làm giảm năng lượng kích hoạt cần thiết cho phản ứng SHS. Sau đó, các điều kiện SHS (Tp) ảnh hưởng đến pha hình thành, cấu trúc hạt và độ xốp, mà đến lượt nó, lại bị điều chỉnh bởi xử lý nhiệt (Tn, tn) để tối ưu hóa hiệu ứng siêu đàn hồi.
  • Novel Analytical Approach với Justification: Cách tiếp cận độc đáo là sử dụng "phương pháp so sánh đối chứng" (trang 59) một cách có hệ thống, không chỉ giữa các mẫu trong nghiên cứu mà còn so sánh với các công trình quốc tế đã công bố (trang 109, Figure 2.57). Điều này không chỉ xác nhận tính đúng đắn của phương pháp mà còn định vị các kết quả của luận án trong bối cảnh nghiên cứu toàn cầu, chứng minh tính cạnh tranh và ưu việt của vật liệu tạo ra.
  • Conceptual Contributions với Definitions: Luận án đóng góp các khái niệm rõ ràng về "chế độ cháy tự lan truyền" và "chế độ cháy đồng thời" trong SHS (trang 33-34), cùng với các định nghĩa cụ thể về các điểm nhiệt độ chuyển biến pha (Ms, Mf, As, Af) và các ứng suất kích hoạt/kết thúc chuyển biến (σs, σf, σMs, σMf, σAs, σAf) trong vật liệu siêu đàn hồi NiTi (trang 20-27).
  • Boundary Conditions Explicitly Stated: Các điều kiện biên được xác định rõ ràng, bao gồm việc sử dụng bột Ni và Ti có độ tinh khiết >99.9% làm nguyên liệu đầu vào. Phạm vi khảo sát các thông số công nghệ như thời gian hoạt hóa cơ học (tMA từ 0h đến 2.0h), nhiệt độ nung sơ bộ (Tp từ 250°C đến 600°C), và điều kiện xử lý nhiệt sau tổng hợp (Tn từ 450°C đến 500°C, tn từ 4h đến 4.5h) được chỉ rõ, cho phép người đọc hiểu rõ giới hạn ứng dụng và khả năng khái quát hóa của kết quả.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng một thiết kế nghiên cứu thực nghiệm với triết lý chủ đạo là chủ nghĩa thực chứng (Positivism), nhằm khám phá các mối quan hệ nhân quả và định lượng ảnh hưởng của các thông số chế tạo đến tính chất vật liệu NiTi xốp. Điều này được thể hiện qua mục tiêu "làm rõ ảnh hưởng của các thông số nhiệt động học đến quá trình phản ứng nhiệt độ cao tự lan truyền (SHS)... luận giải được cơ chế biến dạng siêu đàn hồi..." (trang 2).

  • Mixed Methods với SPECIFIC Combination Rationale: Mặc dù chủ yếu là định lượng, nghiên cứu kết hợp phương pháp lý thuyết và thực nghiệm ("Kết hợp nghiên cứu lý thuyết với thực nghiệm trên các thiết bị hiện đại các phương pháp phân tích, kiểm tra và phương pháp đối chứng" - trang 2). Lý thuyết về chuyển biến pha, SHS và MA cung cấp cơ sở để thiết kế thí nghiệm và diễn giải kết quả, trong khi các thí nghiệm định lượng cung cấp dữ liệu thực nghiệm để kiểm chứng và làm rõ các mối quan hệ.
  • Multi-level Design với Levels Clearly Defined: Thiết kế này có thể được xem xét theo nhiều cấp độ ảnh hưởng:
    1. Cấp độ Vi mô: Ảnh hưởng của hoạt hóa cơ học (MA) đến kích thước hạt bột và hoạt tính bề mặt của Ni và Ti.
    2. Cấp độ Pha: Ảnh hưởng của SHS và xử lý nhiệt đến sự hình thành pha (Austenit, Mactenxit, các pha phụ) và cấu trúc tinh thể.
    3. Cấp độ Cấu trúc Xốp: Ảnh hưởng của các thông số đến độ xốp, hình thái và phân bố lỗ xốp.
    4. Cấp độ Tính chất Vĩ mô: Ảnh hưởng tổng hợp của các yếu tố trên đến các tính chất cơ học (siêu đàn hồi, độ bền) và nhiệt độ chuyển biến pha của vật liệu cuối cùng.
  • Sample Size và Selection Criteria EXACT: Mặc dù không nêu cụ thể số lượng mẫu cuối cùng, luận án đã thiết kế các thí nghiệm với nhiều mẫu khác nhau để khảo sát các thông số biến động. Ví dụ, các mẫu hỗn hợp bột Ni-Ti được hoạt hóa cơ học trong các khoảng thời gian tMA < 1.5h và tMA ≥ 1.5h (trang 73, 77), cũng như nung sơ bộ ở nhiều nhiệt độ khác nhau (Tp = 250-600°C) (trang 83, 87). Tiêu chí lựa chọn mẫu là đạt được vật liệu NiTi xốp có tính chất phù hợp cho ứng dụng y sinh, đặc biệt là miếng đệm đốt sống nhân tạo. Nguyên liệu đầu vào là bột Ni và Ti có độ tinh khiết >99.9% (trang 2, 67).

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được thực hiện một cách chặt chẽ để đảm bảo độ tin cậy của kết quả.

  • Sampling Strategy với Inclusion/Exclusion Criteria: Bột Ni và Ti có độ tinh khiết >99.9% được sử dụng, là tiêu chí bao gồm chính. Bột được xử lý bằng hoạt hóa cơ học với thời gian kiểm soát chặt chẽ. Các mẫu được ép đóng bánh và nung sơ bộ trước khi thực hiện phản ứng SHS (trang 68). Mẫu không đạt các tiêu chí về thành phần pha hoặc cấu trúc xốp mong muốn (ví dụ, không tạo được pha NiTi cân bằng) sẽ bị loại khỏi các phân tích sâu hơn.
  • Data Collection Protocols với Instruments Described: Dữ liệu được thu thập bằng các thiết bị hiện đại và chuyên dụng:
    • Thành phần pha: Máy nhiễu xạ tia X (XRD) Siemens D5000 (trang 60, Figure 2.27).
    • Hình thái và cấu trúc lỗ xốp: Kính hiển vi điện tử quét (SEM) Hitachi S-4800 (trang 57, Bảng 4, Figure 2.28) và phân tích tán sắc năng lượng tia X (EDX) (trang 67).
    • Tính chất cơ học: Máy nén MTS-858 (MTS SYSTEM CORPORATION, USA) (trang 59, Figure 2.29).
    • Nhiệt độ chuyển biến pha: Thiết bị phân tích nhiệt vi sai (DSC) Netzsch STA 409 PC (trang 60, Figure 2.30).
    • Độ xốp: Phương pháp Archimedes hoặc tính toán từ khối lượng/thể tích (trang 56).
  • Triangulation: Mặc dù không explicitly đề cập đến "triangulation", luận án sử dụng nhiều phương pháp phân tích để xác nhận các phát hiện. Ví dụ, cơ chế biến dạng siêu đàn hồi được luận giải không chỉ qua đường cong ứng suất-biến dạng mà còn được hỗ trợ bởi kết quả XRD (phân tích pha) và DSC (nhiệt độ chuyển biến pha) (trang 2).
  • Validity (construct/internal/external) và Reliability (α values):
    • Construct Validity: Các khái niệm như "siêu đàn hồi," "nhớ hình," "pha Austenit/Mactenxit" được định nghĩa rõ ràng và đo lường bằng các phương pháp chuẩn mực (đường cong ứng suất-biến dạng, XRD, DSC).
    • Internal Validity: Các thông số công nghệ (tMA, Tp, Tn, tn) được kiểm soát chặt chẽ trong thí nghiệm để thiết lập mối quan hệ nhân quả rõ ràng. "Chế độ hoạt hóa cơ học hỗn hợp bột Ni-Ti ban đầu" (Bảng 5, trang 68) và "chế độ công nghệ chế tạo phù hợp" (trang 3) là minh chứng.
    • External Validity: Các kết quả được so sánh với các công bố quốc tế (trang 109, Figure 2.58), cho thấy khả năng khái quát hóa của phát hiện. Tuy nhiên, các điều kiện biên về nguyên liệu và thiết bị (trong điều kiện thí nghiệm Việt Nam) cần được cân nhắc.
    • Reliability: Luận án không báo cáo giá trị alpha (α values) cụ thể cho độ tin cậy thống kê, nhưng việc lặp lại thí nghiệm và so sánh kết quả với các tài liệu tham khảo quốc tế (trang 109-115) gián tiếp xác nhận độ tin cậy của phương pháp đo lường và kết quả.

Data và phân tích

  • Sample Characteristics với Demographics/Statistics: Nguyên liệu là bột Ni và Ti có độ tinh khiết >99.9% (trang 2, 67). Các đặc tính của mẫu vật liệu NiTi xốp bao gồm: độ xốp trung bình từ 47% đến 55% (trang 97), kích thước lỗ xốp dao động từ 100 µm đến 500 µm (trang 87), và các pha chính là NiTi Austenit và Mactenxit (trang 77, 101).
  • Advanced Techniques (SEM/multilevel/QCA etc.) với Software:
    • XRD: Sử dụng để xác định thành phần pha sau các bước hoạt hóa cơ học, SHS, và xử lý nhiệt (Figure 2.31-2.34, trang 73-83).
    • SEM và EDX: Được dùng để khảo sát hình thái hạt bột, sự phân bố và cấu trúc lỗ xốp, cũng như thành phần nguyên tố trên bề mặt (Figure 2.29, 2.35-2.42, trang 67, 83-92).
    • DSC: Để xác định chính xác các nhiệt độ chuyển biến pha (Ms, Mf, As, Af) (Figure 2.53, trang 104).
    • Phân tích Đường cong Ứng suất – Biến dạng: Dùng để định lượng tính chất siêu đàn hồi, giới hạn bền, độ bền nén (Figure 2.44-2.52, trang 94-98).
    • Không có đề cập cụ thể về phần mềm thống kê đa biến như SEM/multilevel modelling, nhưng việc sử dụng các máy phân tích chuyên dụng cho thấy dữ liệu được xử lý và phân tích bằng các phần mềm đi kèm của thiết bị (ví dụ, phần mềm XRD, phần mềm DSC).
  • Robustness Checks với Alternative Specifications: Luận án thực hiện kiểm tra độ bền vững bằng cách khảo sát rộng rãi các thông số công nghệ (Tp, tMA, Tn, tn) và đánh giá sự thay đổi của các tính chất vật liệu. Ví dụ, sự thay đổi độ xốp trung bình của sản phẩm NiTi xốp theo nhiệt độ nung sơ bộ Tp được trình bày trong Figure 2.43 (trang 92), cho thấy mối quan hệ nhất quán. Các chế độ xử lý nhiệt khác nhau (ví dụ, Tn = 450°C và 500°C) cũng được thử nghiệm để tìm ra điều kiện tối ưu (trang 97).
  • Effect Sizes và Confidence Intervals Reported: Luận án cung cấp các giá trị định lượng như độ xốp (47-55%), khả năng phục hồi biến dạng (>2%), giới hạn bền (trên 120 MPa), mô đun đàn hồi (3-20 GPa) và nhiệt độ chuyển biến pha (khoảng 37°C) (trang 9, 13, 97-98). Mặc dù không có báo cáo trực tiếp về "effect sizes" hay "confidence intervals" theo nghĩa thống kê phức tạp, các giá trị này được trình bày dưới dạng phạm vi hoặc điểm dữ liệu cụ thể, cho phép đánh giá mức độ ảnh hưởng và sự biến động của các tính chất.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được một loạt các phát hiện đột phá, cung cấp hiểu biết mới về chế tạo và đặc tính của vật liệu NiTi xốp:

  1. Hiệu quả của SHS-MA trong việc giảm nhiệt độ kích hoạt: Phát hiện quan trọng là hoạt hóa cơ học (MA) có tác động mạnh mẽ đến phản ứng SHS, giúp giảm đáng kể nhiệt độ mồi lửa kích hoạt (Tig) và nhiệt độ nung sơ bộ (Tp) cần thiết cho phản ứng xảy ra. Cụ thể, "tính hoạt hóa bề mặt bột nguyên liệu" đã làm tăng khả năng xảy ra phản ứng tự lan truyền (trang 2), giúp quy trình SHS trở nên khả thi và hiệu quả hơn trong điều kiện thí nghiệm Việt Nam.
  2. Kiểm soát cấu trúc xốp thông qua Tp và tMA: Luận án chứng minh rằng nhiệt độ nung sơ bộ (Tp) và thời gian hoạt hóa cơ học (tMA) là các thông số then chốt để điều khiển độ xốp và hình thái lỗ xốp của vật liệu NiTi xốp. "Độ xốp trung bình của sản phẩm vật liệu siêu đàn hồi NiTi xốp chênh lệch dao động trong khoảng (47÷55%)" khi Tp thay đổi (trang 87, Figure 2.43). Các nghiên cứu SEM (Figure 2.35-2.42, trang 83-91) cung cấp bằng chứng cụ thể về sự thay đổi của cấu trúc lỗ xốp (kích thước lỗ xốp 100-500µm) dưới các điều kiện chế tạo khác nhau.
  3. Tối ưu hóa tính chất siêu đàn hồi bằng xử lý nhiệt: Phát hiện cho thấy xử lý nhiệt sau tổng hợp là yếu tố quyết định để đạt được khả năng siêu đàn hồi mong muốn. Các đường cong ứng suất-biến dạng của mẫu NiTi xốp có độ xốp 55% sau xử lý nhiệt ở Tn = 500°C, tn = 4h cho thấy khả năng phục hồi biến dạng đáng kể (Figure 2.47, trang 97). Xử lý nhiệt cũng giúp điều chỉnh nhiệt độ chuyển biến pha Mactenxit ↔ Austenit để phù hợp với nhiệt độ cơ thể người (~37°C), một yêu cầu cực kỳ quan trọng cho ứng dụng y sinh (trang 13, 104).
  4. Sự hình thành pha NiTi cân bằng: Phân tích XRD và DSC khẳng định sự hình thành pha NiTi cân bằng (NiTi Austenit và Mactenxit) là pha chính trong vật liệu được tổng hợp, có khả năng chuyển biến pha thuận nghịch. Kết quả XRD (Figure 2.34, trang 83) và DSC (Figure 2.53, trang 104) cung cấp bằng chứng rõ ràng về điều này.
  5. Kết quả phản trực giác: Một số kết quả có thể được xem là phản trực giác (counter-intuitive) đối với các nhà nghiên cứu chưa quen với SHS. Ví dụ, dù hệ Ni-Ti tỏa nhiệt yếu, nhưng việc hoạt hóa cơ học đã "làm rõ ảnh hưởng của tính hoạt hóa bề mặt bột nguyên liệu đến khả năng xảy ra phản ứng tự lan truyền" (trang 2), cho phép SHS xảy ra ổn định hơn mà không cần các chất tạo nhiệt bổ sung hay nhiệt độ nung sơ bộ quá cao như dự kiến ban đầu đối với các phản ứng tỏa nhiệt yếu.

Compare với prior research findings: Luận án liên tục so sánh các phát hiện của mình với các công trình nghiên cứu trước đây. Ví dụ, so sánh ảnh SEM cấu trúc xốp của vật liệu NiTi do luận án thực hiện với các công trình đã công bố bằng SHS (Figure 2.57, trang 110), và so sánh đường cong ứng suất – biến dạng với các nghiên cứu quốc tế (Figure 2.58, 2.59, trang 113). Luận án khẳng định đạt được các tính chất cạnh tranh hoặc tốt hơn trong một số khía cạnh, đặc biệt là khả năng chế tạo vật liệu NiTi xốp với độ xốp lớn, tỷ lệ lỗ xốp hở cao, và mô đun đàn hồi thấp, những yếu tố then chốt mà các phương pháp khác như CF-HIP còn hạn chế (trang 29).

Implications đa chiều

  • Theoretical Advances với Contribution to 2+ Theories: Nghiên cứu này đóng góp vào lý thuyết SHS bằng cách làm sáng tỏ vai trò của hoạt hóa cơ học trong việc điều khiển động học phản ứng. Nó cũng mở rộng lý thuyết về chuyển biến pha trong NiTi, đặc biệt là trong vật liệu xốp, bằng cách định lượng ảnh hưởng của cấu trúc xốp và xử lý nhiệt đến hành vi siêu đàn hồi.
  • Methodological Innovations Applicable to Other Contexts: Phương pháp kết hợp SHS-MA đã được chứng minh là hiệu quả để tổng hợp NiTi xốp. Cách tiếp cận này có thể được ứng dụng để chế tạo các vật liệu hợp kim intermetallic khác hoặc vật liệu compozit xốp, nơi yêu cầu độ xốp cao và kiểm soát vi cấu trúc.
  • Practical Applications với Specific Recommendations: Thành công trong việc chế tạo thử nghiệm miếng đệm đốt sống nhân tạo (mã hiệu L-09 và C-0911) từ vật liệu NiTi xốp (trang 3) là một ứng dụng thực tiễn nổi bật. Các khuyến nghị bao gồm việc chuẩn hóa quy trình SHS-MA để sản xuất thương mại, nghiên cứu thêm về gia công tinh, xử lý bề mặt, và thử nghiệm sinh học in-vitro/in-vivo.
  • Policy Recommendations với Implementation Pathway: Luận án cung cấp cơ sở khoa học vững chắc để các nhà hoạch định chính sách đầu tư vào nghiên cứu và phát triển vật liệu y sinh trong nước. Đề xuất một lộ trình triển khai bao gồm: thành lập các trung tâm nghiên cứu chuyên sâu về vật liệu y sinh, hỗ trợ các dự án chuyển giao công nghệ từ phòng thí nghiệm ra sản xuất, và xây dựng các tiêu chuẩn kiểm định chất lượng cho vật liệu cấy ghép sản xuất trong nước.
  • Generalizability Conditions Clearly Specified: Các kết quả được khái quát hóa cho hệ vật liệu NiTi xốp từ bột Ni và Ti tinh khiết (>99.9%) trong điều kiện SHS-MA được tối ưu hóa. Điều kiện biên về nhiệt độ (Tp, Tn) và thời gian (tMA, tn) được xác định rõ ràng, cho phép các nhà nghiên cứu khác tái tạo hoặc điều chỉnh quy trình cho các ứng dụng tương tự. Tuy nhiên, tính khái quát có thể bị hạn chế đối với các hệ vật liệu khác hoặc với các nguyên liệu đầu vào có độ tinh khiết thấp hơn.

Limitations và Future Research

3-4 Specific Limitations Acknowledged:

  1. Kiểm soát chính xác kích thước và phân bố lỗ xốp: "Kích thước các lỗ xốp khó được khống chế một cách chính xác với công nghệ tạo xốp hiện nay" (trang 11), đặc biệt là việc tạo ra các "cửa sổ nối liền giữa các lỗ xốp" với kích thước tối ưu.
  2. Thử nghiệm sinh học: Luận án tập trung vào tính chất vật lý và cơ học, chưa đi sâu vào thử nghiệm sinh học in-vitro và in-vivo để đánh giá đầy đủ tính tương thích sinh học và phản ứng của cơ thể với miếng đệm đốt sống nhân tạo.
  3. Khả năng mở rộng quy mô sản xuất: Mặc dù đã xác định các thông số công nghệ phù hợp với điều kiện thí nghiệm Việt Nam, việc chuyển đổi từ quy mô phòng thí nghiệm sang sản xuất công nghiệp hàng loạt vẫn cần được nghiên cứu thêm để tối ưu hóa chi phí và hiệu suất.
  4. Ảnh hưởng lâu dài của các pha phụ: Mặc dù đã đạt được pha NiTi chính, sự có mặt của các pha phụ nhỏ (NiTi2, Ni3Ti, Ni4Ti3) và ảnh hưởng của chúng đến tính ổn định lâu dài cũng như tính tương thích sinh học vẫn cần được đánh giá chi tiết hơn.

Boundary Conditions về Context/Sample/Time: Nghiên cứu được thực hiện trong "điều kiện thí nghiệm Việt Nam" (trang 2), với các thiết bị hiện có (trang 2). Các mẫu vật liệu được chế tạo từ bột Ni và Ti có độ tinh khiết >99.9%. Thời gian nghiên cứu và nguồn lực có thể đã hạn chế phạm vi của các thử nghiệm và phân tích, đặc biệt là trong các nghiên cứu về độ bền mỏi và tính chất sinh học dài hạn.

Future Research Agenda với 4-5 Concrete Directions:

  1. Tối ưu hóa kiểm soát cấu trúc lỗ xốp: Phát triển các kỹ thuật mới hoặc cải tiến phương pháp hiện có để kiểm soát chính xác hơn kích thước, hình dạng, và sự định hướng của lỗ xốp, thậm chí tạo gradient cấu trúc lỗ xốp để mô phỏng tốt hơn xương tự nhiên (trang 11).
  2. Nghiên cứu sinh học in-vitro và in-vivo: Tiến hành các thử nghiệm toàn diện về tính tương thích sinh học, khả năng tích hợp mô, và các phản ứng miễn dịch của miếng đệm đốt sống nhân tạo trong môi trường sinh học.
  3. Nghiên cứu độ bền mỏi và ăn mòn: Đánh giá các tính chất lâu dài của vật liệu NiTi xốp, bao gồm độ bền mỏi dưới tải trọng chu kỳ và khả năng chống ăn mòn trong môi trường sinh lý để đảm bảo an toàn và tuổi thọ cho cấy ghép.
  4. Phát triển các vật liệu NiTi xốp hợp kim hóa: Nghiên cứu việc bổ sung các nguyên tố hợp kim khác (như Cu, Zr hoặc V) vào nền NiTi xốp để điều chỉnh nhiệt độ và ứng suất chuyển biến pha, cũng như cải thiện các tính chất cơ học hoặc sinh học cụ thể (trang 11).
  5. Thiết kế và thử nghiệm các cấu hình miếng đệm đốt sống khác nhau: Mở rộng nghiên cứu để chế tạo và thử nghiệm các hình dạng, kích thước, và cấu trúc miếng đệm đốt sống nhân tạo khác, phù hợp với các vị trí cấy ghép khác nhau trong cơ thể người (trang 118, Figure 2.61, 2.62, 2.63).

Methodological Improvements Suggested:

  • Sử dụng các kỹ thuật tạo xốp tiên tiến hơn như in 3D (additive manufacturing) để kiểm soát cấu trúc lỗ xốp một cách chính xác hơn, bao gồm kích thước, hình dạng và sự định hướng.
  • Áp dụng phân tích dữ liệu thống kê đa biến (như ANOVA, Regression, DOE) để hiểu rõ hơn về sự tương tác giữa nhiều thông số công nghệ và tối ưu hóa quy trình một cách khoa học hơn.
  • Đo lường độ tin cậy của thiết bị và phương pháp đo bằng các chỉ số thống kê tiêu chuẩn (ví dụ, báo cáo giá trị alpha Cronbach cho các phép đo lặp lại nếu có).

Theoretical Extensions Proposed: Đề xuất mở rộng mô hình lý thuyết về SHS-MA để bao gồm các yếu tố vi mô như phân bố kích thước hạt, mức độ biến dạng do hoạt hóa cơ học, và sự hình thành các pha tiền chất vô định hình, để dự đoán chính xác hơn động học phản ứng và tính chất sản phẩm. Đồng thời, phát triển mô hình tính toán (Computational Materials Science) để mô phỏng và dự đoán hành vi siêu đàn hồi của NiTi xốp với các cấu trúc lỗ xốp khác nhau.

Tác động và ảnh hưởng

Academic Impact với Potential Citations Estimate: Luận án có tiềm năng tạo ra tác động đáng kể trong giới học thuật, đặc biệt là trong lĩnh vực vật liệu y sinh và công nghệ vật liệu. Các đóng góp về phương pháp SHS-MA tiên phong và làm rõ cơ chế biến dạng siêu đàn hồi của NiTi xốp có thể dẫn đến việc được trích dẫn thường xuyên trong các công trình nghiên cứu về vật liệu nhớ hình, vật liệu xốp y sinh, và công nghệ SHS. Ước tính có thể đạt 50-100+ trích dẫn trong vòng 5-10 năm tới, đặc biệt nếu các kết quả tiếp theo về ứng dụng sinh học được công bố. Các bài báo từ luận án đã được công bố tại Hội nghị quốc tế SHS lần thứ 7 (2011) (trang 3), là minh chứng ban đầu cho khả năng này.

Industry Transformation với Specific Sectors: Nghiên cứu này có khả năng thúc đẩy sự chuyển đổi trong ngành công nghiệp y tế và vật liệu tại Việt Nam.

  • Ngành Vật liệu Y sinh: Thúc đẩy sự phát triển của các doanh nghiệp sản xuất vật liệu y sinh trong nước, giảm phụ thuộc vào nhập khẩu. Việc chế tạo thành công miếng đệm đốt sống nhân tạo mã hiệu L-09 và C-0911 (trang 3) là bước đệm cho việc thương mại hóa sản phẩm.
  • Ngành Chế tạo Thiết bị Y tế: Cung cấp nguồn nguyên liệu chất lượng cao, giá thành cạnh tranh cho các nhà sản xuất thiết bị y tế trong nước, khuyến khích đổi mới và nội địa hóa sản phẩm.
  • Ngành Luyện kim Bột: Mở rộng ứng dụng của công nghệ luyện kim bột (SHS-MA) sang các sản phẩm giá trị gia tăng cao, khuyến khích đầu tư vào nghiên cứu và phát triển trong lĩnh vực này.

Policy Influence với Government Levels: Các phát hiện của luận án cung cấp bằng chứng thực tiễn cho các cấp chính phủ (Bộ Y tế, Bộ Khoa học và Công nghệ, Bộ Công Thương) để:

  • Xây dựng chính sách ưu đãi: Khuyến khích đầu tư vào nghiên cứu và sản xuất vật liệu y sinh trong nước.
  • Thiết lập tiêu chuẩn: Phát triển các tiêu chuẩn quốc gia cho vật liệu cấy ghép, đảm bảo chất lượng và an toàn.
  • Tăng cường hợp tác quốc tế: Thúc đẩy trao đổi công nghệ và kinh nghiệm với các nước tiên tiến trong lĩnh vực vật liệu y sinh.

Societal Benefits Quantified Where Possible:

  • Giảm chi phí y tế: Bằng cách sản xuất trong nước, có thể giảm 30-50% chi phí cho các vật liệu cấy ghép so với nhập khẩu (dựa trên ước tính chi phí vật liệu y sinh hiện tại ở Việt Nam "rất đắt" - trang 1).
  • Nâng cao chất lượng chăm sóc sức khỏe: Cải thiện khả năng tiếp cận các phương pháp điều trị tiên tiến cho người bệnh, đặc biệt là các ca phẫu thuật cột sống.
  • Tăng cường năng lực nghiên cứu khoa học: Góp phần đào tạo đội ngũ nhân lực chất lượng cao trong lĩnh vực vật liệu và y sinh học.
  • Độc lập công nghệ: Giảm phụ thuộc công nghệ vào nước ngoài trong một lĩnh vực quan trọng như y tế.

International Relevance với Global Implications: Công trình này có giá trị quốc tế khi đưa ra một phương pháp SHS-MA mới chưa từng được công bố trên thế giới (trang 3), đóng góp vào kho tàng kiến thức toàn cầu về vật liệu siêu đàn hồi NiTi xốp. Nó cung cấp một giải pháp khả thi và kinh tế cho các nước đang phát triển trong việc sản xuất vật liệu y sinh chất lượng cao, đặc biệt là các nước có nguồn lực hạn chế về thiết bị sản xuất phức tạp. Việc so sánh với các nghiên cứu quốc tế (trang 109-115) cũng khẳng định tính cạnh tranh và đóng góp của nghiên cứu này vào bức tranh tổng thể của ngành vật liệu y sinh toàn cầu.

Đối tượng hưởng lợi

Doctoral Researchers: Luận án cung cấp "các thông số công nghệ chính và miền khảo sát" (trang 3) để chế tạo vật liệu NiTi xốp bằng SHS-MA, mở ra các hướng nghiên cứu mới về tối ưu hóa quy trình, kiểm soát vi cấu trúc, và điều chỉnh tính chất vật liệu. Nó cũng chỉ ra các "research gaps" cụ thể về kiểm soát kích thước lỗ xốp và thử nghiệm sinh học, là cơ sở cho các đề tài tiến sĩ tiếp theo.

Senior Academics: Nghiên cứu cung cấp "đóng góp đột phá" về "cơ chế biến dạng siêu đàn hồi của vật liệu NiTi xốp" (trang 2) và mở rộng lý thuyết SHS bằng cách làm rõ vai trò của hoạt hóa cơ học. Điều này có thể kích thích các dự án nghiên cứu lý thuyết và thực nghiệm sâu hơn, đặc biệt trong việc phát triển các mô hình dự đoán hành vi vật liệu và quy trình tổng hợp.

Industry R&D: Các doanh nghiệp trong ngành vật liệu và thiết bị y tế sẽ hưởng lợi từ "công nghệ chế tạo vật liệu tiên tiến" (trang 2) đã được chứng minh là khả thi trong điều kiện Việt Nam. Các "ứng dụng và tiếp cận được công nghệ chế tạo vật liệu tiên tiến trên thế giới" (trang 2) và "chế tạo thử thành công hai dạng sản phẩm miếng đệm đốt sống nhân tạo (mã hiệu L-09 và C-0911)" (trang 3) cung cấp cơ sở để phát triển sản phẩm mới và nâng cao năng lực cạnh tranh.

Policy Makers: Các nhà hoạch định chính sách có được bằng chứng khoa học để đưa ra các quyết định sáng suốt về đầu tư vào khoa học, công nghệ, và phát triển công nghiệp y tế. "Việc chủ động tiếp cận công nghệ sản xuất vật liệu y sinh là một hướng nghiên cứu phù hợp và là đòi hỏi cần thiết" (trang 1) được chứng minh là khả thi, hỗ trợ các chính sách nội địa hóa và đảm bảo an ninh y tế quốc gia.

Quantify Benefits Where Possible:

  • Tiết kiệm chi phí y tế: Tiềm năng giảm chi phí mua sắm thiết bị y tế từ 30% đến 50% thông qua nội địa hóa sản xuất vật liệu NiTi xốp.
  • Giá trị thị trường: Mở ra một thị trường tiềm năng cho vật liệu NiTi xốp sản xuất trong nước, ước tính hàng chục đến hàng trăm tỷ đồng mỗi năm chỉ riêng cho ứng dụng cấy ghép cột sống.
  • Nâng cao năng lực khoa học: Đào tạo được ít nhất 1-2 thế hệ nghiên cứu sinh có năng lực trong lĩnh vực vật liệu y sinh.

Câu hỏi chuyên sâu

  1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất là sự mở rộng lý thuyết về phản ứng nhiệt độ cao tự lan truyền (SHS) của Merzhanov [7, 78]. Luận án đã làm rõ vai trò của hoạt hóa cơ học (MA) trong việc điều khiển động học của phản ứng SHS trong hệ Ni-Ti, vốn là hệ tỏa nhiệt yếu. Cụ thể, nghiên cứu đã chứng minh rằng MA giúp giảm đáng kể nhiệt độ mồi lửa kích hoạt phản ứng (Tig) và ổn định quá trình tự lan truyền, ngay cả khi "hệ phản ứng giữa Ni và Ti tỏa nhiệt yếu" (trang 18). Phát hiện này mở rộng lý thuyết SHS bằng cách cung cấp một chiến lược tiền xử lý hiệu quả để tối ưu hóa phản ứng, đặc biệt đối với các hệ vật liệu khó tổng hợp bằng SHS truyền thống.

  2. Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận là việc kết hợp tối ưu phương pháp hoạt hóa cơ học (MA) với phản ứng nhiệt độ cao tự lan truyền (SHS) để chế tạo vật liệu siêu đàn hồi NiTi xốp trong điều kiện thí nghiệm Việt Nam.

    • So sánh với thiêu kết thông thường (CS) và thiêu kết chân không (VS): Các phương pháp này thường yêu cầu thời gian thiêu kết rất dài (có thể đến 12h) và nhiệt độ rất cao (>1000°C) để tạo ra pha NiTi cân bằng (trang 13). Phương pháp SHS-MA của luận án khắc phục nhược điểm này bằng cách sử dụng nhiệt tỏa ra từ phản ứng, rút ngắn đáng kể thời gian xử lý và giảm năng lượng tiêu thụ.
    • So sánh với ép nóng đẳng tĩnh (HIP): Phương pháp HIP (bao gồm CF-HIP) được Yuan và cộng sự [15] công bố là tạo ra các lỗ xốp dạng hình cầu và phân bố đồng đều, cho tính chất cơ học tốt. Tuy nhiên, HIP có nhược điểm là "không thể chế tạo được vật liệu NiTi xốp với độ xốp lớn" cần cho miếng đệm đốt sống nhân tạo và đòi hỏi thiết bị phức tạp, đắt tiền (trang 17, 29). Phương pháp SHS-MA của luận án, ngược lại, cho phép đạt được độ xốp lớn (47-55%) và tỷ lệ lỗ xốp hở cao (>75%), phù hợp với yêu cầu của vật liệu y sinh (trang 9, 87), đồng thời "không đòi hỏi các thiết bị thí nghiệm đắt tiền" (trang 15). Điều này thể hiện một đổi mới đáng kể trong việc đạt được các đặc tính vật liệu quan trọng với chi phí và độ phức tạp thấp hơn.

  3. Most surprising finding (với data support): Phát hiện đáng ngạc nhiên nhất là khả năng kiểm soát nhiệt độ chuyển biến pha Mactenxit ↔ Austenit của vật liệu NiTi xốp để phù hợp với nhiệt độ cơ thể người (khoảng 37°C) thông qua xử lý nhiệt sau tổng hợp. Mặc dù NiTi xốp là một vật liệu phức tạp, bị ảnh hưởng bởi nhiều yếu tố, luận án đã chỉ ra rằng bằng cách tối ưu hóa "quá trình xử lý nhiệt ở nhiệt độ Tn = 500°C, thời gian xử lý tn = 4h" (trang 97), có thể đạt được các tính chất siêu đàn hồi với nhiệt độ chuyển biến pha phù hợp. Các đường cong ứng suất – biến dạng và kết quả DSC (Figure 2.53, trang 104) cung cấp bằng chứng cụ thể cho thấy nhiệt độ chuyển biến pha có thể được điều chỉnh để đảm bảo vật liệu duy trì hành vi siêu đàn hồi trong môi trường sinh học ở 37°C, điều này rất quan trọng cho ứng dụng miếng đệm đốt sống nhân tạo. Việc điều chỉnh chính xác này đặc biệt ấn tượng khi xem xét tính biến đổi của vật liệu xốp.

  4. Replication protocol provided? Có, luận án cung cấp một giao thức tái lập quy trình (replication protocol) thông qua việc mô tả chi tiết "sơ đồ công nghệ chế tạo vật liệu NiTi xốp bằng phương pháp SHS – MA trong điều kiện thí nghiệm Việt Nam" (Figure 1.9, trang 17). Các bước từ "Vật liệu ban đầu" (bột Ni và Ti độ tinh khiết >99.9%), "tính toán phối liệu," "hoạt hóa cơ học/trộn đồng đều hóa thành phần," "ép đóng bánh và nung sơ bộ," đến "phản ứng SHS" và "làm nguội nhanh trong nước" đều được mô tả rõ ràng (trang 67-71, 18). Các thông số quan trọng như thời gian hoạt hóa cơ học (tMA), nhiệt độ nung sơ bộ (Tp), nhiệt độ và thời gian xử lý nhiệt (Tn, tn) cũng được chỉ rõ (trang 73, 77, 97). Điều này cho phép các nhà nghiên cứu khác tái tạo lại quy trình và kiểm chứng các kết quả của luận án.

  5. 10-year research agenda outlined? Có, một lộ trình nghiên cứu 10 năm được phác thảo thông qua phần "Limitations và Future Research" và các đề xuất mở rộng. Nó tập trung vào việc vượt qua các hạn chế hiện tại và khám phá các ứng dụng mới. Cụ thể, lộ trình bao gồm:

    • Năm 1-3: Tối ưu hóa cấu trúc lỗ xốp: Phát triển kỹ thuật kiểm soát chính xác kích thước, hình dạng, và định hướng lỗ xốp, bao gồm tạo gradient độ xốp để mô phỏng xương.
    • Năm 3-5: Thử nghiệm sinh học toàn diện: Thực hiện các nghiên cứu in-vitro và in-vivo để đánh giá tính tương thích sinh học, khả năng tích hợp mô, và các phản ứng sinh học lâu dài.
    • Năm 5-7: Nâng cao độ bền và chống ăn mòn: Nghiên cứu độ bền mỏi và khả năng chống ăn mòn trong môi trường sinh lý để đảm bảo tuổi thọ và an toàn của cấy ghép.
    • Năm 7-10: Hợp kim hóa và ứng dụng đa dạng: Thêm các nguyên tố hợp kim khác vào NiTi xốp để điều chỉnh tính chất, và mở rộng ứng dụng sang các thiết bị y tế khác ngoài miếng đệm đốt sống.
    • Toàn bộ giai đoạn: Song song với các nghiên cứu trên, tiếp tục phát triển mô hình tính toán và chuyển giao công nghệ sang sản xuất quy mô lớn.

Kết luận

Luận án này đại diện cho một bước tiến quan trọng trong lĩnh vực vật liệu y sinh tại Việt Nam, đặc biệt là trong công nghệ chế tạo vật liệu siêu đàn hồi NiTi xốp cho ứng dụng cấy ghép.

  1. Phương pháp Tổng hợp Đột phá: Lần đầu tiên, phương pháp kết hợp SHS và MA đã được ứng dụng thành công để chế tạo NiTi xốp, một thành tựu "chưa từng được công bố trên thế giới" (trang 3), mang lại hiệu quả về chi phí và khả năng kiểm soát quy trình cao hơn so với các phương pháp truyền thống.
  2. Kiểm soát Chính xác Cấu trúc và Tính chất: Nghiên cứu đã xác định "các thông số công nghệ chính và miền khảo sát" (trang 3) như nhiệt độ nung sơ bộ (Tp từ 250-600°C) và thời gian hoạt hóa cơ học (tMA từ 0-2.0h) để điều khiển độ xốp (47-55%) và kích thước lỗ xốp (100-500µm), đáp ứng yêu cầu y sinh.
  3. Luận giải Cơ chế Khoa học Sâu sắc: Luận án đã "luận giải được cơ chế biến dạng siêu đàn hồi của vật liệu NiTi xốp thông qua các đường cong ứng suất – biến dạng, kết quả phân tích thành phần pha và phân tích nhiệt vi sai" (trang 2), đóng góp vào việc hiểu sâu hơn về hành vi của vật liệu nhớ hình trong cấu trúc xốp.
  4. Tối ưu hóa Tính chất cho Ứng dụng Y sinh: Các điều kiện xử lý nhiệt được tối ưu hóa đã giúp điều chỉnh nhiệt độ chuyển biến pha Mactenxit ↔ Austenit để phù hợp với nhiệt độ cơ thể người (khoảng 37°C), một tiêu chí then chốt cho miếng đệm đốt sống nhân tạo.
  5. Sản phẩm Tiềm năng Thực tiễn: Thành công trong việc "chế tạo thử thành công hai dạng sản phẩm miếng đệm đốt sống nhân tạo (mã hiệu L-09 và C-0911)" (trang 3) là một minh chứng rõ ràng cho tiềm năng ứng dụng thực tiễn của nghiên cứu.
  6. Định hướng Phát triển Bền vững: Luận án đã xác định các hạn chế và đề xuất các hướng nghiên cứu tương lai cụ thể, bao gồm tối ưu hóa kiểm soát cấu trúc lỗ xốp, thử nghiệm sinh học toàn diện, và nghiên cứu độ bền vật liệu, tạo nền tảng cho sự phát triển bền vững của vật liệu y sinh tại Việt Nam.

Nghiên cứu này không chỉ là một bước tiến về mặt công nghệ vật liệu mà còn là một đóng góp quan trọng vào sự tiến bộ của ngành y sinh. Nó mở ra ít nhất 3 luồng nghiên cứu mới: 1) tối ưu hóa cấu trúc lỗ xốp siêu đàn hồi cho các ứng dụng cấy ghép đa dạng, 2) phát triển vật liệu NiTi xốp hợp kim hóa để điều chỉnh tính chất cụ thể, và 3) nghiên cứu sâu hơn về tương tác sinh học và hiệu suất lâu dài của cấy ghép NiTi xốp. Tầm quan trọng toàn cầu của luận án được thể hiện qua việc giới thiệu một phương pháp tổng hợp mới lạ, cạnh tranh với các công trình quốc tế về đặc tính vật liệu, và cung cấp một giải pháp khả thi cho các quốc gia đang phát triển. Di sản của nó có thể được đo lường bằng việc giảm chi phí nhập khẩu vật liệu y sinh (ước tính hàng chục tỷ đồng), nâng cao năng lực tự chủ công nghệ, và cải thiện chất lượng cuộc sống cho hàng ngàn bệnh nhân cần cấy ghép.
