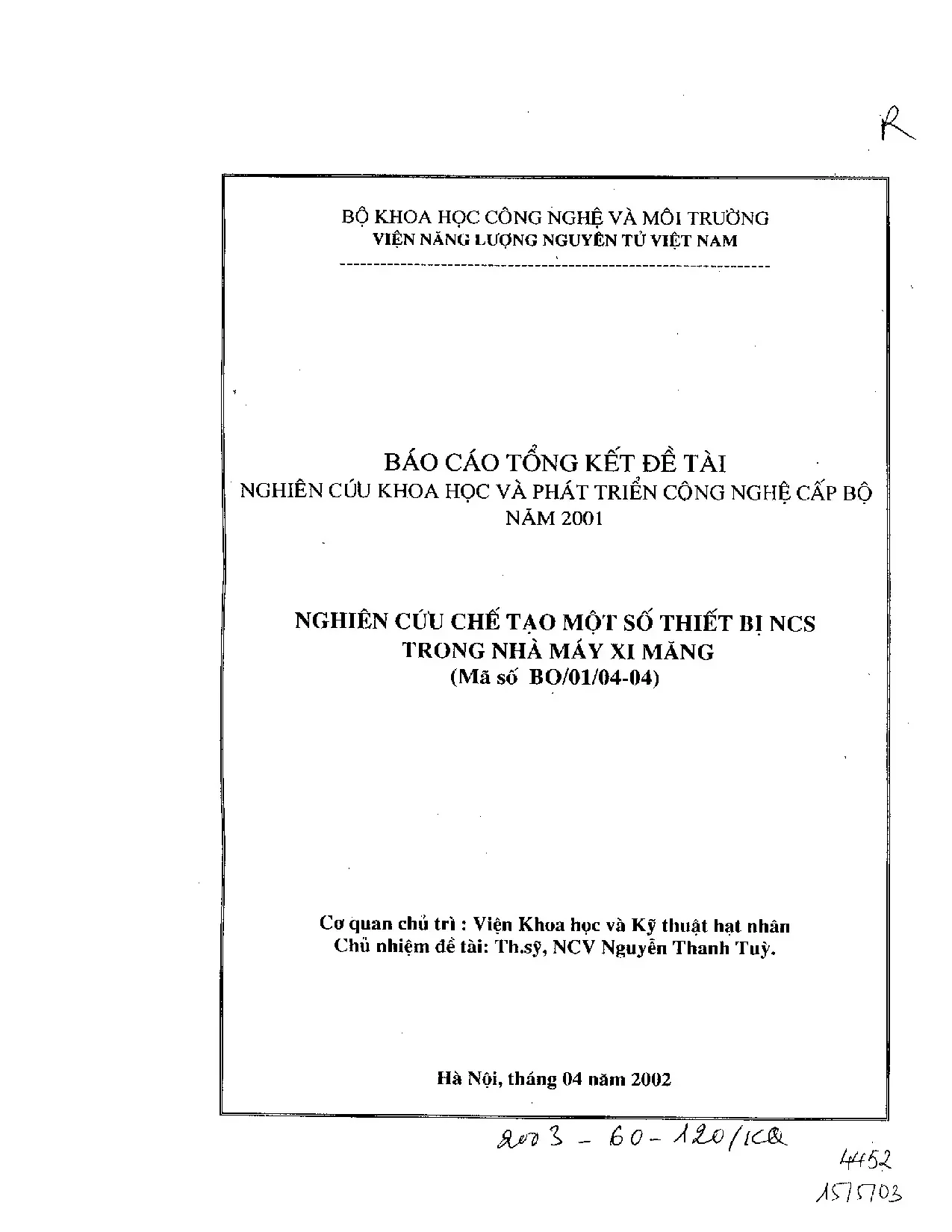

BỘ KHOA HỌC CÔNG NGHỆ VÀ MÔI TRƯỜNG VIÊN NĂNG LƯỢNG NGUYÊN TỬ VIỆT NAM — niet BAO CAO TONG KET DE TAI - NGHIÊN CÚU KHOA HỌC VÀ PHÁT TRIỂN CÔNG NGHỆ CẤP BỘ : : NAM 2001 | Ped NGHIEN CUU CHE TAO MOT SO THIET BI NCS TRONG NHA MAY XI MANG (Mã số BO/01/04-04) Cơ quan chủ trì : Viện Khoa học và Kỹ thuật hạt nhân Chủ nhiệm đề tài: Th.sỹ, NCV Nguyễn Thanh Tuy. Hà Nội, tháng 04 năm 2002 $ _ Ê&o- J24o/¡c&. DANH SÁCH NHŨNG NGƯỜI THAM GIA THỰC HIỆN ĐỀ TÀI Nguyễn Tiến Dũng CN, NCVC Trung tâm Nghiên cứu cơ bản và tính toán, Viện KHKT hạt nhận Đặng Nguyệt Ánh TS, NCVC mt Nguyễn Phúc TS, NCVC Trung tâm ƯDKT hạt nhân, Viện KHKT hạt nhân Khuông Thanh Tuấn CN,NCV nt Luong Diic Long TS, NCVC Viện Khoa học Công nghệ vật liệu xây dựng- BXD. Phùng Trọng Quyền KS,NCV nt CAC CG QUAN PHOI HOP THUC HIEN DE TAI 1.

Cong ty xi mang Kién khé, Sở Xây dựng Hà Nam, 2. Céng ty xi mang Phong kh6ng — B6 Quéc phong, 3. Công ty Dụng địch khoan và hoá phẩm dầu khí (DMC). Dé tai NC Cap Bé nd 2001 “ Nghiên cứu chế tao môi số thiết bị NCS trọng nhà máy xi mang.

MỤC LỤC ĐỀ MỤC NỘI DUNG TRANG I PHAN MG DAU 4 Wl PHAN LY THUYET, TONG QUAN 6 2.1 Tinh hinh nghién cứu và sử dụng hệ thống tự động chế tạo phối liệu và 6 tháo liệu trong sản xuất xi măng trên thế giới: 2.2 Những ưu điểm và nhược điểm của hệ thống tự động hoá Trung Quốc 7 đang được trang bị cho các nhà máy xi măng lò đứng ở Việt nam hiện nay.3 Tình hình nghiên cứu và sử dụng thiết bị điều khiển hệ thống tự động chế 9 tạo phối liệu sản xuất xi măng ở nước ta, " PHẦN NGHIÊN CỨU, THỰC NGHIÊM 10 NGHIEN COU, THIET KE CHE TAO TBDK Hé CAN BANG ĐỈNH LƯỢNG. 10 a) Tinh todn vat lý/Công nghệ xi măng. “ll b) Thiét ké ché tao TBDK tu dong hé thống phối liệu đầu vào 14 c) Thiết kế chỉ tiết thiết bị điều khiển hệ cân băng định lượng. 18 d) Chương trình phần mềm 24 THIẾT HẾ, CHẾ TRO THIẾT BỊ THÁO LIGU BANG TIA GAMMA.

26 a) Tính cường độ nguồn sử dụng và bảo vệ an toàn bức xạ 26 b) Thiết kế thiết bị 28 IV KẾT QUẢ VÀ THẢO LUẬN 29 Vv KẾT LUẬN 31 VI TÀI tIỆU THRM HHẢO 34 VI PHY LUC BAO Cho: 35 PLI: Sơ đồ và một số chỉ tiết kỹ thuật phân cơ khí băng tải dùng làm cân. PL2: Các sơ đồ khối (SĐK) các phần trong thiết bị điều khiển. PL3: Nhận xét và kết quả công nghệ của một số đơn vị thử nghiệm thiết bị điều khiển cân băng có cùng cấu hình [4]. PL4: Thông số kỹ thuật và Hướng dẫn sử dụng thiết bị khi điều khiển hệ cân.

PL5: Nguyên tắc sử dụng và một số kết quả phân tích của hệ MCA trong thiết bị phân tích X-ray. PL6: Tính năng kỹ thuật và Hướng dẫn sử dụng thiết bị tự động điều khiển tháo liệu bằng y. Cơ quan chủ trì thực hiện: Viện Khoa học và Kỹ thuật hạt nhân, Viên NLNT Việt nam. Để tài NC Cấp Bộ năm 2001 “ Nghiên cứa chế tao môt số thiết bị NCS trong nhà máy xi măng, ABSTRACT Ministry project 2001: "Research the production of some instruments in the cement factory" Nguyen Thanh Tuy*, Head project; Nguyen Tien Dung*;Dang Nguyet Anh*; Nguyen Phuc*; Khuong Thanh Tuan*; Luong Duc Long**; Phung Trong Quyen**; Members of project.

* Institute for Nuclear Science and Technique, Vietnam Atomic Energy Commission - Misistry for Science, technology and Environment. ** Institute for Science and Technology of Building Materials — Ministry for Building Construction. Cement production is a big industry branch and plays an important role in economy. In present, ‘all technology systems of rotary kiln type cement production in Vietnam, are imported.

The production systems of mechanize vertical kiln type and automates partiaily are also imported from China. Vietnam manufacturers have tried to produce domestically some instruments, but the major parts of these _ instruments are for vertical kiln type only and other ones for rotary kiln type, which are big in amount, are non-standard and undervalue. To have a thorough grasp of technology and instruments and to reduce of investments in manufacture and maintenance, the improvement of instrument manufacture and technology domestically is needed. The ministry project " Research the production of some instruments in the cement factory” - Ministry of Science, Technology and Environment- is subjected to INST.

The purposes of research and reached results of the project are: 1) Design and manufacture the raw materials production automatic control system. This one is linked to raw materials Calcium and lron analyzer. 2) Design and manufacture automatic control system for the clinker discharge use gamma ray. In the year of 2001, the project perfected existed instruments and also manufactured instruments which are follow standard model, high reliability and suitable for present factories’ situation.

The instruments are well designed with high stability and ability. The instrument for automatic control of conveyor belt weighing-machine is well suitable for many various types of weighing-machine. The instrument, is equipped by a good technological software follows standards of modern cement production, became mobile and having higher technical properties in comparison with the same type instruments of other domestic manufacturers. Beside that, online connection between X-ray analyzer and the weighing-machine control unit makes the system to become highly automated, systematized and competitive.

In present the software can control two elements of Calcium and Iron, but in future it will include four elements (Ca, Fe, Al and Si). If the future investment is available, it probably become a high technology instrument. Generally, two types of above instruments can be highly suitable for actual applications and industrial production requirements. The development of these instruments to factories in Vietnam, however, needs time, useful contact between manufacturer and factories.

Especially it needs good directions of management organs of the Ministry of Science, Technology and Environment in handing over of technological progress. Cơ quan chủ trì thực hiện: Viện Khoa học và Kỹ thuật hạt nhân, Viện NLNT Việt nam. — 2 Để tài NC Cấp Bộ năm 2001_“ Nghiên cứu chế tạo môi số thiết bì NCS trong nhà máy xi măng, TÓM TẮT Sản xuất xi măng là một ngành công nghiệp lớn của nước ta, nó đóng vai trò quan trọng trong nên kinh tế quốc dân. Hiện nay tất cả các-dây chuyển công nghệ sản xuất xi măng theo công nghệ lò quay của Việt nam đều nhập từ nước ngoài.

Các đây chuyển sản xuất xi măng theo công nghệ lò đứng cơ giới hoá, có một phần tự động hoá cũng nhập của Trung quốc. gân đây các cơ sở sản xuất trong nước đã cố gắng nội địa hoá một phân thiết bị xỉ măng, nhưng thực tế mới chế tạo được một số thiết bị cho dây chuyển xi măng lò đứng và một phân thiết bị phi tiêu chuẩn có khối lượng lớn nhưng giá trị thấp cho đây chuyển lò quay. Để làm chủ dược thiết bị, công nghệ và giảm giá đâu tư xây dựng mới, bảo trì, sửa chữa thiết bị cần phải tăng cường nội địa hoá các thiết bị và công nghệ. Đẻ tài nghiên cứu cấp Bộ - Bộ Khoa học Công nghệ và Môi trường năm 2001 do Viện Khoa học và Kỹ thuật hạt nhân chủ trì thực hiện : “Thiết kế chế tạo một số thiết bị NCS trong nhà _ mấy xi măng” nhằm nội địa hoá một phản thiết bị và làm chủ công nghệ trong dây chuyển sản: xuất xi măng của Việt nam.

Mục tiêu nghiên cứu và kết quả đã đạt được của để tài là: - Thiết kế chế tạo thiết bị tự động điều khiển hệ thống chế tạo phối liệu xi măng, thiết bị nay được kết nối với thiết bị phân tích thành phần (X-ray) Ca, Fe trong bột liệu qua đường truyền thông tin nối tiếp (cổng COM-RS 232). 2) _ Thiết kế chếtạo thiết bị tự động điều khiển tháo clanhke bằng tỉa pamma. Để lài năm 2001 nhằm hoàn thiện các nghiên cứu đã có, khắc phục các nhược điểm của thiết bị trước đây và chế tạo thiết bị theo mô hình hiện đại dùng phổ biến trên thế giới , có độ tin cậy cao và đáp ứng được yêu cầu sản xuất công nghiệp của các nhà máy xi măng. Thiết bị được thiết kế gọn nhẹ, hợp lý, có độ bên cơ học cao, khả năng làm việc tốt.

Thiết bị điều khiển cân băng định lượng có thể dùng để điều khiển cho các kiểu cân bang khác nhau như cân vít, cân cấp liệu rung điện từ, can băng liên tục đùng biến tần. Với khả năng linh động như vậy, đặc biệt được trang bị phần mềm công nghệ phong phú đúng như yêu cầu của công nghệ sản xuất xi măng hiện đại. làm cho thiết bị có tính năng kỹ thuật cao hơn hẳn các thiết bị cùng loại do các đơn vị khác trong nước sản xuất, Hơn thế nữa, việc nối trực tuyến máy X-ray với bộ điều khiển cân băng có ý nghĩa tự động hoá cao và khép kín hệ thống. Thiết bị có khả năng cạnh tranh với thiết bị cùng loại do một số nước sản xuất.

Hiện tại chương trình đang điều chỉnh 2 nguyên tố là Ca, Fe. Tương lai sẽ điều chỉnh đủ 4 thành phần gồm Ca, Fe, Sỉ, AI. Nếu thiết bị này tiếp tục được đầu tư nghiên cứu, cải tiến thiết kế, và cập nhật các linh kiện lập trình,. nó có thể trở thành thiết bị kỹ thuật cao - (HITECH.

: Khái quát, có thể nói, cả hai loại thiết bị nêu trên có khả năng ứng dụng thực tế cao, đáp ứng được yêu cầu của sản xuất công nghiệp. Nhưng để có thể triển khai rộng rãi tới các nhà máy cần có sự định hướng trong việc chuyển giao và ứng dụng các tiến bộ khoa học công nghệ của các cơ quan quản lý trong Bộ Khoa học Công nghệ và Môi trường. , Cơ quan chủ trì thực hiện: Viện Khoa học và Kỹ thuật hạt nhân, Viện NLNT Việt nam, — 3 Để tài NC Cấp Bộ năm 2001 “Nghiên cứu chế tạo một số thiết bị NCS trong nhà máy w măng. I~ PHẨN MỞ ĐẦU Trên thế giới ngày nay, khi khoa học công nghệ trở thành yếu tố mạnh mẽ thúc đẩy kinh tế — xã hội phát triển thì việc ứng dụng tự động hoá (và tin học hoá ) là nét đặc trưng cho những dây chuyên sản xuất hiện đại.

Kỹ thuật tự động hoá hiện đang được ứng dụng ngày càng rộng rãi vào các ngành công nghiệp Việt nam, trong đó có ngành vật liệu xây dựng. Kỹ thuật tự động hoá không thể không gắn liên với kỹ thuật đo lường do đó nó còn được mang tên “Kỹ thuật đo lường và điều khiển tự động”. Kỹ thuật đo lường cũng rất đa dạng: Đo lường điện, đo lường không điện. và đo lường bằng phương pháp hạt nhân, Trong nhiều hệ đo, điều khiển tự động hiện hành, ˆ kỹ thuật hạt nhân hoặc tham gia hỗ trợ hoặc đóng góp phần quyết định.
