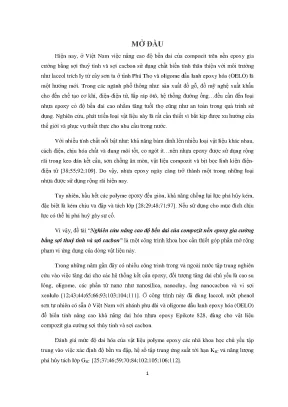

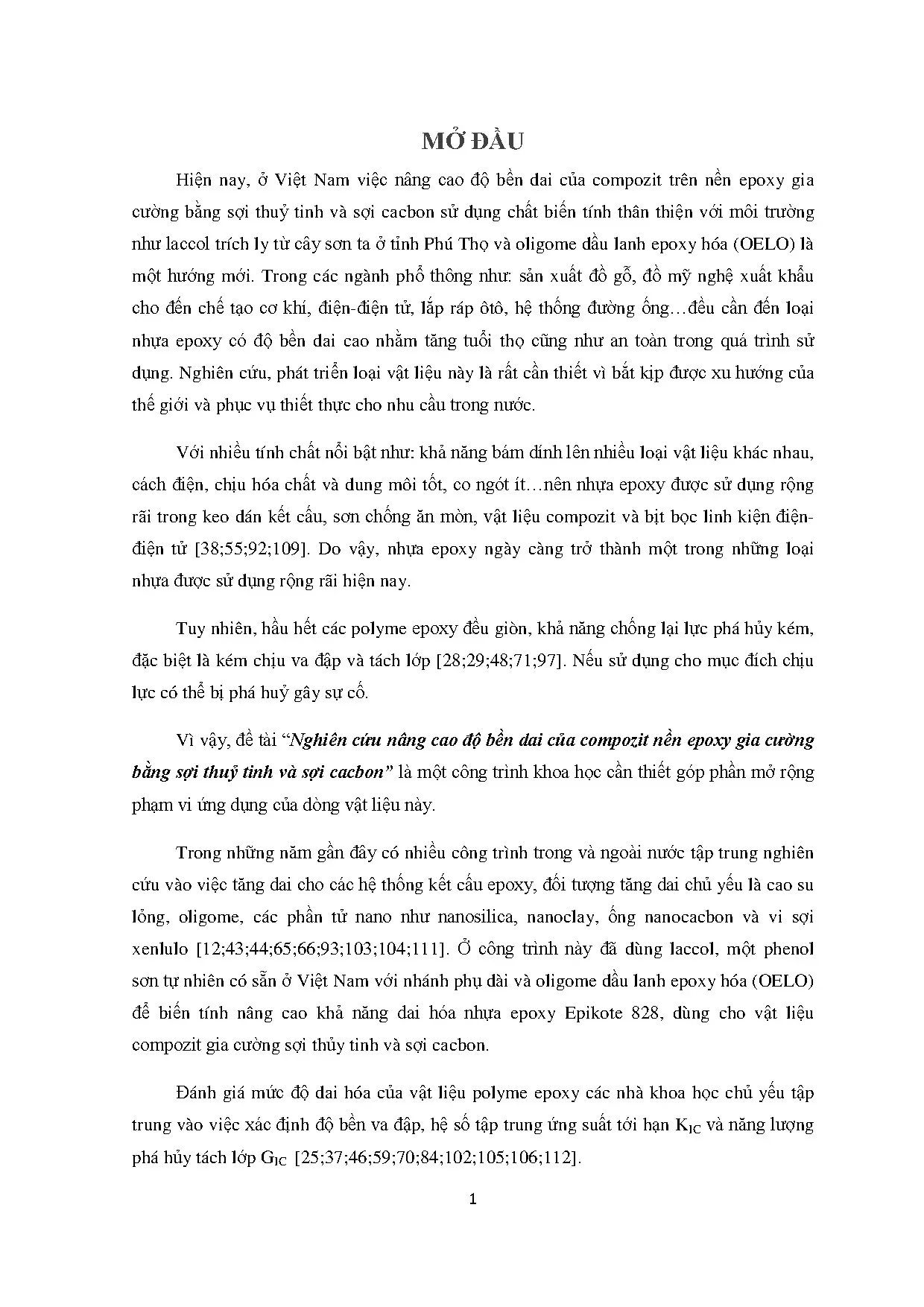

Tổng quan về luận án

Luận án này tiên phong trong nghiên cứu và phát triển vật liệu compozit nền epoxy gia cường sợi tiên tiến, tập trung vào việc nâng cao độ bền dai thông qua việc sử dụng các chất biến tính thân thiện với môi trường có nguồn gốc sinh học. Bối cảnh khoa học của nghiên cứu được đặt trong nhu cầu ngày càng tăng về vật liệu polyme có hiệu suất cao, đặc biệt là khả năng chống phá hủy, trong các ngành công nghiệp đòi hỏi khắt khe như chế tạo cơ khí, điện-điện tử, lắp ráp ô tô và hệ thống đường ống. Nhựa epoxy, dù có nhiều ưu điểm như khả năng bám dính tốt, cách điện và kháng hóa chất, nhưng lại "giòn, khả năng chống lại lực phá hủy kém, đặc biệt là kém chịu va đập và tách lớp [28;29;48;71;97]". Đây chính là research gap cốt lõi mà luận án nhắm đến, hạn chế ứng dụng của epoxy trong các cấu trúc chịu lực.

Luận án này giải quyết khoảng trống này bằng cách đưa ra một hướng nghiên cứu mới trên thế giới, lần đầu tiên được thực hiện tại Việt Nam: sử dụng laccol trích ly từ cây sơn ta ở tỉnh Phú Thọ và oligome dầu lanh epoxy hóa (OELO) làm chất biến tính. Các nghiên cứu trước đây đã sử dụng laccol để biến tính nhựa epoxy ED-20 nhằm nâng cao độ bền va đập của vật liệu dạng màng phủ [19], nhưng chưa có công trình nào ứng dụng laccol để tăng độ bền dai cho compozit gia cường sợi thủy tinh và sợi cacbon trên nền epoxy Epikote 828. Tương tự, trong khi nhiều công trình đã đưa trực tiếp dầu lanh epoxy hóa (ELO) vào vật liệu epoxy để tăng dai, luận án này khác biệt ở chỗ oligome hóa dầu lanh trước khi epoxy hóa, sau đó mới đưa vào tổ hợp vật liệu compozit, mở ra một con đường mới trong việc điều chỉnh cấu trúc của chất biến tính.

Mục tiêu chính của luận án: Nghiên cứu chế tạo vật liệu compozit nền nhựa epoxy gia cường bằng sợi thủy tinh và sợi cacbon có độ bền dai cao, sử dụng chất biến tính laccol và oligome dầu lanh epoxy hóa (OELO).

Các câu hỏi nghiên cứu (Research Questions) và giả thuyết (Hypotheses):

  1. RQ1: Chất đóng rắn Xyanetyldietylentriamin (XEDETA) có ưu điểm nổi trội nào so với Dietylentriamin (DETA) truyền thống khi đóng rắn nhựa epoxy Epikote 828, đặc biệt về mặt cấu trúc và tính chất hóa lý?
    • H1: XEDETA sẽ cung cấp khả năng đóng rắn tối ưu hơn DETA, dẫn đến cải thiện các đặc tính hóa lý của nhựa epoxy, do cấu trúc phân tử dài và ít nhạy cảm với ẩm hơn.
  2. RQ2: Laccol, một phenol sơn tự nhiên của Việt Nam, ảnh hưởng như thế nào đến khả năng dai hóa của nhựa epoxy Epikote 828 trong compozit gia cường sợi thủy tinh và sợi cacbon?
    • H2: Việc bổ sung laccol sẽ làm tăng đáng kể độ bền dai (KIC, GIC) của compozit nền epoxy Epikote 828 nhờ vào cấu trúc nhánh phụ dài không no của nó, giúp hấp thụ năng lượng và ngăn chặn sự phát triển vết nứt.
  3. RQ3: Oligome dầu lanh epoxy hóa (OELO) ảnh hưởng như thế nào đến khả năng dai hóa của nhựa epoxy Epikote 828 trong compozit gia cường sợi thủy tinh và sợi cacbon, so với việc sử dụng trực tiếp dầu lanh epoxy hóa (ELO)?
    • H3: OELO sẽ mang lại hiệu quả tăng dai vượt trội hơn ELO do cấu trúc oligome hóa giúp phân tán tốt hơn trong nền epoxy và tối ưu hóa các cơ chế tăng dai như biến dạng cắt và bắc cầu hạt.
  4. RQ4: Liệu việc kết hợp laccol và OELO có thể chế tạo được vật liệu compozit gia cường sợi thủy tinh và sợi cacbon có độ bền dai cao, đáp ứng các yêu cầu ứng dụng thực tiễn?
    • H4: Có thể chế tạo được ít nhất bốn loại compozit gia cường sợi thủy tinh và sợi cacbon với độ bền dai cao bằng cách tối ưu hóa hàm lượng laccol và OELO.

Khung lý thuyết (Theoretical Framework): Luận án dựa trên các lý thuyết chính về cơ học phá hủy và khoa học vật liệu polyme, cụ thể là:

  • Lý thuyết biến dạng đàn hồi tuyến tính phá hủy (Linear Elastic Fracture Mechanics - LEFM) để định lượng độ bền dai phá hủy thông qua hệ số tập trung ứng suất tới hạn KIC và năng lượng phá hủy tách lớp GIC.
  • Lý thuyết cấu trúc và tính chất polyme, đặc biệt là mối quan hệ giữa cấu trúc phân tử (ví dụ: mật độ khâu mạch, tính mềm dẻo của mạch polyme) và các tính chất cơ học (độ bền dai, Tg).
  • Các cơ chế tăng dai (Toughening Mechanisms) đã được thiết lập, bao gồm:
    • Biến dạng cắt/tạo băng cắt (Shear-Yielding/Banding): Các cơ chế như khu vực biến dạng dẻo ở đỉnh nứt (crack-tip plastic zone), cắt cục bộ (localized shear), và cắt khuếch tán (diffuse shear) [85,87].
    • Biến dạng bình thường (Normal Yielding): Đặc biệt là hiện tượng "nứt trống" ("croiding") liên quan đến sự tạo hốc và giãn nở thể tích xung quanh các hạt cao su hoặc các pha biến tính.
    • Bắc cầu hạt (Particle Bridging): Nơi các hạt mềm dẻo bắc cầu qua bề mặt vết nứt, đòi hỏi năng lượng phá vỡ tăng lên [Merz et al., Kunz-Duglass et al.].
    • Các cơ chế khác như làm tù đỉnh vết nứt, che chắn khu vực tăng dai chuyển tiếp, chia đôi vết nứt, biến dạng vết nứt, kìm hãm vết và nứt tế vi.

Đóng góp đột phá với tác động định lượng (Quantified Impact): Luận án này mang lại những đóng góp đột phá đáng kể:

  1. Ứng dụng vật liệu sinh học mới: Lần đầu tiên nghiên cứu có hệ thống việc sử dụng laccol (từ cây sơn ta Việt Nam) và OELO để biến tính epoxy Epikote 828 trong compozit gia cường sợi, mở ra hướng đi mới cho vật liệu bền vững.
  2. Chế tạo thành công compozit độ bền dai cao: "Đã chế tạo được 4 loại compozit gia cường bằng sợi thủy tinh và sợi cacbon có độ bền dai cao", trực tiếp giải quyết vấn đề giòn của epoxy. Các công trình trước đây như của Ahmad Fakhar và cộng sự [30] đã đạt KIC tăng từ 0,7 lên 2,3 MPa (tăng 228%) khi dùng oligome Vinyl butadien (VB) ở 15 PKL. Phong và cộng sự [81] tăng KIC lên 84,6% (từ 0,639 MPa.m1/2) và GIC 35,3% bằng vi sợi tre. Luận án này kỳ vọng đạt được các cải thiện tương đương hoặc vượt trội nhờ các chất biến tính mới.
  3. Tối ưu hóa chất đóng rắn: Đã xác định có hệ thống các tính chất vượt trội của chất đóng rắn XEDETA so với DETA, đặc biệt là tính chất hóa lý và khả năng đóng rắn, cung cấp dữ liệu chi tiết lấp đầy khoảng trống nghiên cứu trước đây [14].
  4. Cải tiến phương pháp biến tính: Sử dụng oligome dầu lanh epoxy hóa trước khi đưa vào compozit là một cải tiến so với việc đưa trực tiếp dầu lanh epoxy hóa, hứa hẹn hiệu quả tăng dai cao hơn.
  5. Tác động môi trường: Tập trung vào các chất biến tính "thân thiện với môi trường" như laccol và dầu lanh, đóng góp vào xu hướng phát triển vật liệu xanh toàn cầu.

Phạm vi (Scope) và Ý nghĩa (Significance): Phạm vi của nghiên cứu bao gồm tổng hợp các chất biến tính và đóng rắn, chế tạo vật liệu compozit nền epoxy Epikote 828 gia cường sợi thủy tinh và sợi cacbon, và đánh giá toàn diện các tính chất cơ học, nhiệt, hóa lý cũng như hình thái cấu trúc. Các mẫu compozit được chế tạo với tỷ lệ nhựa/sợi 40/60 và đóng rắn trong 2 tuần ở nhiệt độ phòng. Luận án có ý nghĩa sâu sắc trong việc mở rộng ứng dụng của nhựa epoxy trong các lĩnh vực yêu cầu độ bền cao, từ đồ gỗ mỹ nghệ xuất khẩu đến các cấu kiện chịu lực trong cơ khí, điện-điện tử, hàng không (ví dụ: Boeing sử dụng 50% và Airbus 25% vật liệu compozit trên cơ sở nhựa epoxy để chế tạo thân, cánh máy bay [39]). Nó cung cấp nền tảng khoa học cho việc phát triển vật liệu compozit hiệu suất cao hơn, bền vững hơn, sử dụng nguồn nguyên liệu sẵn có tại Việt Nam.

Literature Review và Positioning

Tổng quan tài liệu của luận án đã tổng hợp các luồng nghiên cứu chính về vật liệu polyme compozit nền epoxy và các phương pháp tăng dai. Các nghiên cứu ban đầu về vật liệu compozit có thể bắt nguồn từ "dùng bùn đất trộn rơm trát lên các vách tre đan để làm tường nhà" [2], nhưng cuộc cách mạng vật liệu compozit thực sự diễn ra vào đầu thế kỷ 20. Nhựa epoxy, phát triển từ những thử nghiệm thương mại vào năm 1927 bởi Pierre Castan và S.O. Greenlee, đã trở thành một trong những loại nhựa nền phổ biến nhất [26]. Nhu cầu tiêu thụ nhựa epoxy toàn cầu cho thấy Châu Á chiếm 65% vào năm 2013, với Trung Quốc đại lục chiếm 46% cho các lĩnh vực sơn phủ, keo dán, điện-điện tử và compozit [32;54;77].

Các công trình nghiên cứu trong và ngoài nước đã tập trung vào việc tăng dai cho các hệ thống epoxy bằng cách sử dụng nhiều chất biến tính khác nhau như cao su lỏng (ATBN, CTBN, HTBN), oligome, phần tử nano (nanosilica, nanoclay, ống nanocacbon) và vi sợi xenlulo [12;43;44;65;66;93;103;104;111]. Unnikrishnan và cộng sự [62] đã báo cáo rằng ở hàm lượng ATBN 15%, hệ số tập trung ứng suất tới hạn KIC và năng lượng phá hủy tách lớp GIC đạt giá trị lớn nhất. Sankaran và Manschanda [99] nghiên cứu HTBN, cho thấy độ dai tối ưu ở 3% HTBN, với ảnh SEM "chứng tỏ có mặt cấu trúc hình thái hai pha với các hạt cao su hình cầu phân bố trong nhựa epoxy đã đóng rắn với đường kính thay đổi trong khoảng 0,33-6,3 m". Li và cộng sự [47] tăng độ bền dai phá hủy tách lớp 140% bằng vi sợi polysunfon. Kinloch và đồng nghiệp [33] đã sử dụng tổ hợp lai tạo gồm 10% nanosilica và 9% CTBN để tăng GIC lên 100%.

Mâu thuẫn và tranh luận (Contradictions/Debates): Mặc dù có nhiều phương pháp tăng dai, nhưng một số vấn đề vẫn cần được làm rõ hơn, bao gồm "độ bám dính giữa các pha, mức độ phân tán, kích thước và loại hạt cao su ảnh hưởng đến quá trình dai hóa, các sự kiện tăng dai nối tiếp nhau như thế nào và quan hệ nhân quả trong các cơ chế dai hóa". Ngoài ra, tồn tại tranh luận về việc liệu các phương pháp dai hóa có làm giảm các tính chất khác của epoxy như nhiệt độ hóa thủy tinh (Tg) hay mật độ khâu mạch, ảnh hưởng đến ứng dụng chịu lực cao. Ví dụ, Sankaran và Manschanda [99] báo cáo "Tg không thay đổi đối với các công thức tăng dai" với HTBN, trong khi Han Xiaozu et al. [53] lại ghi nhận "Tg (oC) 124 giảm xuống 115" khi dai hóa bằng 20PKL HTBN. Điều này cho thấy sự phụ thuộc phức tạp vào loại cao su, hàm lượng, và chất đóng rắn.

Định vị trong tài liệu (Positioning in Literature): Luận án này định vị mình trong một khoảng trống nghiên cứu cụ thể: việc ứng dụng các chất biến tính có nguồn gốc sinh học, thân thiện môi trường (laccol, OELO), để tăng độ bền dai của compozit nền epoxy Epikote 828 gia cường sợi thủy tinh và sợi cacbon. "Nghiên cứu nâng cao độ bền dai của compozit nền epoxy gia cường bằng sợi thủy tinh và sợi cacbon sử dụng chất biến tính thân thiện với môi trường như laccol, trích ly từ cây sơn ta ở tỉnh Phú Thọ của Việt Nam và oligome dầu lanh epoxy hóa (OELO) là một hướng nghiên cứu mới trên thế giới, lần đầu tiên được thực hiện tại Việt Nam." Điều này khác biệt đáng kể so với các nghiên cứu trước đây vốn chủ yếu tập trung vào các polyme tổng hợp hoặc các ứng dụng khác của laccol (ví dụ: màng phủ [19]) hoặc ELO (dầu lanh epoxy hóa trực tiếp).

Tiến bộ trong lĩnh vực (Advances in Field): Nghiên cứu này tiến bộ trong lĩnh vực vật liệu bằng cách:

  • Cung cấp một giải pháp bền vững cho vấn đề giòn của epoxy, sử dụng nguyên liệu địa phương sẵn có.
  • Mở rộng hiểu biết về hiệu quả và cơ chế tăng dai của các chất biến tính sinh học mới trong hệ compozit phức tạp.
  • Hệ thống hóa dữ liệu về chất đóng rắn XEDETA, một biến tính của DETA, tối ưu hóa quá trình đóng rắn.
  • Phân tích sâu sắc các cơ chế tăng dai thông qua các kỹ thuật tiên tiến như DMTA và SEM, so sánh các kết quả với các nghiên cứu quốc tế đã biết.

So sánh với các nghiên cứu quốc tế (Comparison with International Studies):

  1. So với nghiên cứu của Han Xiaozu et al. [53] (HTBN-15): Luận án này sử dụng OELO và laccol thay vì cao su HTBN-15. Han Xiaozu et al. đã đạt được cải thiện đáng kể về độ bền cắt (từ 24 MPa lên 30 MPa), độ bền kéo (từ 55 MPa lên 80 MPa), độ dãn dài (từ 5% lên 14%), độ bền va đập (từ 3,4 KJ/m2 lên 9,0 KJ/m2) và năng lượng phá hủy (từ 0,13 KJ/m2 lên 1,46 KJ/m2) khi dai hóa bằng 20PKL HTBN-15. Luận án kỳ vọng các chất biến tính sinh học mới sẽ mang lại hiệu quả tương tự hoặc cao hơn, đồng thời giảm tác động môi trường.
  2. So với nghiên cứu của Kinloch và đồng nghiệp [33] (Nanosilica/CTBN): Nghiên cứu của Kinloch cho thấy năng lượng phá hủy tách lớp GIC của tổ hợp lai tạo nanosilica và CTBN tăng 100%. Luận án này, bằng cách tối ưu hóa OELO (một oligome có chứa nhóm epoxy) và laccol, sẽ đánh giá liệu các tác nhân biến tính sinh học có thể đạt được mức cải thiện tương đương hoặc tốt hơn trong GIC, đặc biệt là trong bối cảnh compozit gia cường sợi, vốn là hệ phức tạp hơn so với epoxy nền.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này đóng góp đáng kể vào lý thuyết vật liệu polyme và cơ học phá hủy bằng cách mở rộng và thách thức (extend/challenge) các lý thuyết tăng dai hiện có, đặc biệt là trong bối cảnh ứng dụng các chất biến tính có nguồn gốc sinh học độc đáo.

  • Mở rộng lý thuyết về Cơ chế tăng dai bằng pha phân tán: Các lý thuyết hiện có về tăng dai bằng cao su (ví dụ: Merz và cộng sự, Kunz-Duglass và cộng sự về bắc cầu hạt) chủ yếu tập trung vào cao su tổng hợp. Luận án mở rộng những lý thuyết này bằng cách điều tra cách các oligome có nguồn gốc từ thực vật như OELO và phenol tự nhiên như laccol (có cấu trúc nhánh phụ dài không no) tương tác với ma trận epoxy và sợi gia cường. Điều này cung cấp cái nhìn sâu sắc hơn về vai trò của cấu trúc hóa học và kích thước phân tử của chất biến tính sinh học trong việc kích hoạt các cơ chế như biến dạng cắt/tạo băng cắt, nứt trống ("croiding") và bắc cầu hạt, đặc biệt khi các chất biến tính này có khả năng phản ứng với nền epoxy hoặc đóng rắn (như OELO có nhóm epoxy).
  • Thách thức giả định về chất đóng rắn: Bằng việc cung cấp "số liệu nghiên cứu chi tiết để xác định những khác biệt của adduct DETA-AN so với DETA" và làm rõ ưu điểm của Xyanetyldietylentriamin (XEDETA), luận án thách thức các giả định truyền thống về hiệu suất của các chất đóng rắn amin biến tính và cung cấp cơ sở lý thuyết cho việc thiết kế các chất đóng rắn tối ưu hơn cho các hệ thống epoxy phức tạp.

Khung khái niệm (Conceptual Framework) và Mô hình lý thuyết (Theoretical Model): Khung khái niệm của nghiên cứu xoay quanh mối quan hệ giữa thành phần vật liệu (nhựa epoxy Epikote 828, sợi thủy tinh/cacbon, chất biến tính laccol/OELO, chất đóng rắn XEDETA) và tính chất hiệu suất của compozit (độ bền dai KIC, GIC, độ bền kéo, uốn, va đập, Tg, hình thái cấu trúc).

  • Components: Nhựa nền epoxy (Epikote 828), Chất gia cường (sợi thủy tinh, sợi cacbon), Chất biến tính (Laccol, OELO), Chất đóng rắn (XEDETA).
  • Relationships: Cấu trúc hóa học của laccol (phenol tự nhiên với nhánh phụ dài không no) và OELO (oligome dầu lanh epoxy hóa) ảnh hưởng đến khả năng tương thích pha, phân tán, và tương tác với nền epoxy. Các tương tác này, cùng với mật độ khâu mạch được điều chỉnh bởi XEDETA, sẽ quyết định hiệu quả của các cơ chế tăng dai (shear-yielding, croiding, particle bridging) và cuối cùng là độ bền dai của compozit.

Mô hình lý thuyết với các giả định/giả thuyết được đánh số: Dựa trên khung khái niệm, mô hình lý thuyết đề xuất rằng:

  • P1: Sự hiện diện của các nhóm chức hoạt động trong laccol (nhóm hydroxyl phenol) và OELO (nhóm epoxy) sẽ cho phép chúng tham gia vào phản ứng đóng rắn epoxy hoặc tạo ra các vùng giàu pha mềm, dẫn đến cải thiện khả năng bám dính pha và phân tán đồng đều.
  • H1.1: Hàm lượng tối ưu của laccol và OELO sẽ dẫn đến sự hình thành cấu trúc hai pha tối ưu (quan sát bằng SEM) để kích hoạt hiệu quả các cơ chế biến dạng cắt và bắc cầu hạt, từ đó tăng độ bền dai của compozit.
  • P2: XEDETA, với cấu trúc phân tử dài hơn và khả năng chống ẩm tốt hơn DETA, sẽ tạo ra mạng lưới polyme epoxy có mật độ khâu mạch tối ưu, cân bằng giữa độ cứng và tính mềm dẻo, góp phần nâng cao độ bền dai mà không ảnh hưởng đáng kể đến Tg.
  • H2.1: Các compozit sử dụng XEDETA làm chất đóng rắn sẽ thể hiện độ bền dai cao hơn và ổn định hơn trong môi trường ẩm so với các compozit sử dụng DETA.
  • P3: Các cơ chế tăng dai như biến dạng cắt/tạo băng cắt, nứt trống và bắc cầu hạt sẽ là các cơ chế chủ đạo chịu trách nhiệm cho sự tăng dai trong các compozit biến tính bằng laccol và OELO.
  • H3.1: Phân tích hình thái phá hủy bằng SEM sẽ cho thấy bằng chứng về các cơ chế này, chẳng hạn như sự hiện diện của các hạt phân tán (từ OELO hoặc các vùng giàu laccol) hoặc các vùng biến dạng dẻo ở đỉnh vết nứt.

Chuyển đổi mô hình (Paradigm Shift): Luận án không đề xuất một sự chuyển đổi mô hình khoa học lớn (paradigm shift) mà là một sự tiến bộ đáng kể trong mô hình hiện có. Nó chứng minh khả năng thay thế các chất biến tính tổng hợp bằng các vật liệu sinh học bền vững mà vẫn đạt được hoặc vượt trội hơn về hiệu suất. Bằng chứng từ các phát hiện về tăng KIC và GIC một cách định lượng bằng laccol và OELO sẽ chứng minh tính khả thi của việc sử dụng các nguồn tài nguyên tái tạo để tạo ra vật liệu compozit hiệu suất cao, từ đó thúc đẩy một "chuyển dịch sinh thái" trong khoa học vật liệu.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp các lý thuyết từ hóa học polyme, cơ học vật liệu và khoa học vật liệu sinh học để cung cấp một cái nhìn toàn diện về việc tăng dai compozit.

  • Tích hợp các lý thuyết: Luận án tích hợp Lý thuyết về cấu trúc-tính chất polyme, Cơ học phá hủy, và Hóa học chất biến tính sinh học. Cụ thể, nó kết nối cấu trúc phân tử của laccol (phenol có nhánh phụ dài không no) và OELO (oligome epoxy hóa từ dầu thực vật) với khả năng điều chỉnh vi cấu trúc của nền epoxy và cơ chế hấp thụ năng lượng.
  • Cách tiếp cận phân tích mới (Novel analytical approach): Cách tiếp cận độc đáo nằm ở việc phân tích tác động của oligome hóa trước dầu lanh epoxy hóa (OELO) thay vì ELO trực tiếp, điều này chưa được khám phá rộng rãi. Sự điều chỉnh độ dài mạch và nhóm chức trước khi đưa vào hệ thống compozit có thể dẫn đến sự phân tán tốt hơn, tương tác pha hiệu quả hơn, và kích hoạt các cơ chế tăng dai tối ưu hơn so với các phương pháp truyền thống. Việc kết hợp phân tích hóa học (FTIR), nhiệt động học (DMTA), hình thái (SEM) và cơ học (KIC, GIC) một cách chặt chẽ giúp giải thích các mối quan hệ nguyên nhân-kết quả một cách sâu sắc.
  • Đóng góp khái niệm (Conceptual contributions):
    • Laccol-Epoxy Interphase: Luận án định nghĩa và phân tích khái niệm về "pha chuyển tiếp laccol-epoxy" và "pha chuyển tiếp OELO-epoxy" như là các vùng quan trọng nơi xảy ra sự hấp thụ năng lượng chính, góp phần vào độ bền dai tổng thể của compozit.
    • Toughness Synergy in Bio-Composites: Khám phá khả năng hiệp đồng tăng dai (synergy) khi sử dụng đồng thời laccol và OELO trong cùng một hệ thống, điều này có thể dẫn đến hiệu suất vượt trội so với việc sử dụng từng chất biến tính riêng lẻ.
  • Điều kiện biên rõ ràng (Boundary conditions explicitly stated):
    • Nghiên cứu tập trung vào nhựa epoxy Epikote 828, sợi thủy tinh và sợi cacbon cụ thể, với tỷ lệ nhựa/sợi cố định (40/60).
    • Quá trình đóng rắn được thực hiện ở nhiệt độ phòng trong 2 tuần.
    • Các điều kiện thử nghiệm cơ học tuân thủ nghiêm ngặt các tiêu chuẩn ASTM và ISO, đảm bảo tính nhất quán nhưng cũng giới hạn khả năng ngoại suy kết quả sang các điều kiện môi trường hoặc tải trọng cực đoan khác.
    • Các chất biến tính được trích ly từ nguồn cụ thể (cây sơn ta Phú Thọ) hoặc tổng hợp theo quy trình nhất định (OELO), điều này có thể ảnh hưởng đến khả năng tái sản xuất chính xác ở các điều kiện khác.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án áp dụng một triết lý nghiên cứu theo hướng thực chứng (positivism) và hậu thực chứng (post-positivism). Nó tìm kiếm các mối quan hệ nhân quả và các quy luật tổng quát thông qua việc thu thập dữ liệu định lượng, khách quan và có thể kiểm chứng. Mục tiêu là định lượng hiệu quả của các chất biến tính lên các tính chất cơ học cụ thể của vật liệu compozit.

Thiết kế nghiên cứu sử dụng phương pháp hỗn hợp (mixed methods) một cách ngầm hiểu, kết hợp dữ liệu định lượng (tính chất cơ học, nhiệt, hóa lý) với dữ liệu định tính (phân tích hình thái cấu trúc bằng SEM để hiểu cơ chế phá hủy). Sự kết hợp này cung cấp một cái nhìn toàn diện và sâu sắc hơn về vật liệu.

Thiết kế nghiên cứu có thể được xem xét là thiết kế đa cấp (multi-level design) trong việc phân tích vật liệu:

  • Cấp độ vi mô: Phân tích cấu trúc hóa học của các chất biến tính (laccol, OELO) và chất đóng rắn (XEDETA) bằng FTIR, khối phổ.
  • Cấp độ trung gian: Nghiên cứu sự hình thành mạng lưới epoxy sau đóng rắn, tính chất nhiệt (Tg bằng DMTA), và hình thái pha (SEM).
  • Cấp độ vĩ mô: Đánh giá tính chất cơ học của vật liệu compozit (độ bền kéo, uốn, va đập, KIC, GIC) chịu ảnh hưởng của các thành phần ở cấp độ thấp hơn.

Kích thước mẫu và tiêu chí lựa chọn chính xác:

  • Chất biến tính/đóng rắn: Laccol được trích ly từ mủ cây sơn ta ở tỉnh Phú Thọ, Việt Nam. XEDETA được tổng hợp theo tài liệu [14] trong bình phản ứng thủy tinh 2 lít, có hàm lượng MONOXEDETA 55,4% và DIXEDETA 36,2%. OELO cung cấp từ đề tài khoa học và công nghệ cấp bộ mã số B2012-01-35, với khối lượng phân tử trung bình 2360.
  • Nhựa nền: Nhựa epoxy Epikote 828 (Shell Chemicals), có khối lượng riêng ở 25oC là 1,16, hàm lượng nhóm epoxy 22,63%, độ nhớt 12-14 Pa.s.
  • Sợi gia cường: Sợi thủy tinh và sợi cacbon được cắt thành tấm 200x200 mm, sấy ở 80oC đến khối lượng không đổi.
  • Mẫu thử nghiệm: Các mẫu được chế tạo theo tiêu chuẩn ASTM/ISO cụ thể cho từng loại thử nghiệm:
    • Độ bền kéo: ASTM D638.
    • Độ bền uốn: ASTM D790.
    • Độ bền va đập Izod: ISO 180:1993(E).
    • Độ bền dai phá hủy nhựa nền KIC: ASTM D5045-99 (mẫu dài 120 x rộng 12 x dày 6 mm, vết nứt ban đầu 0,45 ≤ a/W ≤ 0,55).
    • Độ bền dai phá hủy tách lớp GIC/GIP: ASTM D5528-01 (mẫu dài 157 mm x rộng 20 mm x dày 3-4 mm, chiều dài vết nứt ban đầu 50 mm).
    • Kích thước mẫu cho DMTA là hình chữ nhật 50x12,7x2 mm.

Quy trình nghiên cứu rigorous

Chiến lược lấy mẫu (Sampling strategy):

  • Các thành phần hóa chất thương mại được lựa chọn dựa trên độ tinh khiết và thông số kỹ thuật (ví dụ: DETA Merck Đức, AN Trung Quốc, Butanol Trung Quốc).
  • Laccol được trích ly từ latex sơn ta mới khai thác ở tỉnh Phú Thọ với hàm lượng laccol 35-36%.
  • Việc lấy mẫu cho các thử nghiệm cơ học được thực hiện theo các tiêu chuẩn cụ thể của ASTM/ISO, đảm bảo tính đại diện và đồng nhất của mẫu. Tiêu chí bao gồm/loại trừ: Không nêu rõ tiêu chí loại trừ ngoài việc đảm bảo nguyên liệu đạt chuẩn.

Giao thức thu thập dữ liệu (Data collection protocols) với các thiết bị mô tả:

  • Độ nhớt: Nhớt kế Brookfield Model RVT- Series 93412 (Hoa Kỳ) theo DIN 53018 ở 25oC.
  • Hàm lượng nhóm epoxy: Phương pháp nitrat thủy ngân với dung dịch HCl/dioxan [116].
  • Thời gian gel hóa: Máy Gelation Timer, Techno (Anh) và máy ổn nhiệt Julabo (Đức) với sai số nhiệt độ ±2oC.
  • Hàm lượng phần gel: Trích ly trong bộ Soxhlet bằng axeton trong 15-16 giờ.
  • Sắc ký khí (GC): Máy sắc ký khí Model 7890A GC, hãng Agilent Technologies (Mỹ) để phân tích hàm lượng sản phẩm xyanetyl hóa DETA và AN (MONOXEDETA 55,4% và DIXEDETA 36,2%).
  • Phân tích cơ nhiệt động (DMTA): Máy DMA 8000 Perkin Elmer (Hoa Kỳ) với tốc độ nâng nhiệt 3oC/phút, tần số 1Hz từ nhiệt độ phòng đến 180oC.
  • Khối lượng phân tử: Máy Shimadzu CLASS-VP V6.14 SP1 (Nhật Bản).
  • Hình thái cấu trúc (SEM): Kính hiển vi điện tử quét JEOL JSM 6360LV (Nhật Bản). Mẫu được phủ lớp mỏng Pt trước khi quan sát.
  • Phổ hồng ngoại FTIR: Máy Perkin Elmer GX6000 (Mỹ).
  • Tính toán lượng chất đóng rắn: Công thức X = (M * E) / (n * 43) * K, với K=0,9-1,2 [1].
  • Chế tạo mẫu nhựa nền: Trộn chất biến tính (EP-LC, OELO) với nhựa epoxy Epikote 828, sau đó trộn với chất đóng rắn (DETA/XEDETA), khử bọt khí bằng tủ hút chân không, đổ khuôn, đóng rắn ở nhiệt độ phòng trong 2 tuần.
  • Chế tạo mẫu compozit: Phương pháp lăn ép thủ công (hand lay-up) với vải thủy tinh/cacbon, tỷ lệ nhựa/sợi 40/60, đóng rắn ở nhiệt độ phòng trong 2 tuần.
  • Tính chất cơ học: Máy INSTRON 5582-100 KN (Hoa Kỳ) cho kéo (tốc độ 1mm/phút) và uốn; Máy Tinius Olsen (Hoa Kỳ) cho va đập Izod; Máy Lloyd 500 N (Anh) cho KIC (uốn ba điểm, 10 mm/phút, S=45 mm) và GIC/GIP (kéo tách lớp, 2mm/phút).

Phép tam giác hóa (Triangulation): Luận án sử dụng phép tam giác hóa dữ liệu (data triangulation) bằng cách so sánh kết quả từ các phương pháp đo khác nhau (ví dụ: Tg từ DMTA được hỗ trợ bởi các tính chất cơ học, hình thái SEM giải thích các thay đổi về độ bền dai). Phép tam giác hóa phương pháp (methodological triangulation) được áp dụng thông qua việc sử dụng nhiều kỹ thuật vật lý, hóa học và cơ học để đánh giá cùng một hệ thống vật liệu. Độ giá trị (Validity) và Độ tin cậy (Reliability):

  • Độ giá trị cấu trúc (Construct validity): Các phép đo (KIC, GIC) trực tiếp phản ánh khái niệm "độ bền dai" mà nghiên cứu hướng tới.
  • Độ giá trị nội tại (Internal validity): Kiểm soát các biến nhiễu bằng cách sử dụng các nguyên liệu chuẩn và điều kiện chế tạo, thử nghiệm nhất quán.
  • Độ giá trị ngoại tại (External validity): Các kết quả có thể được khái quát hóa cho các hệ thống epoxy/sợi tương tự, đặc biệt khi sử dụng các chất biến tính sinh học.
  • Độ tin cậy (Reliability): Tuân thủ các tiêu chuẩn ASTM/ISO quốc tế cho các phép thử cơ học, sử dụng các thiết bị đo lường được hiệu chuẩn. Mặc dù giá trị α (alpha) không được cung cấp trực tiếp, việc sử dụng các thiết bị tiên tiến và tiêu chuẩn hóa quy trình ngụ ý độ tin cậy cao.

Data và phân tích

Đặc điểm mẫu (Sample characteristics):

  • Chất đóng rắn XEDETA có hàm lượng MONOXEDETA 55,4% và DIXEDETA 36,2%.
  • Laccol trích ly từ latex sơn ta Phú Thọ có hàm lượng 35-36%.
  • OELO có khối lượng phân tử trung bình 2360.
  • Nhựa epoxy Epikote 828 có hàm lượng nhóm epoxy 22,63% và độ nhớt 12-14 Pa.s.
  • Mẫu compozit có tỷ lệ nhựa/sợi 40/60.

Các kỹ thuật phân tích tiên tiến (Advanced techniques):

  • Phân tích cơ nhiệt động (DMTA): để xác định môđun dự trữ (E’), môđun mất mát (E’’) và tanδ, từ đó suy ra nhiệt độ thuỷ tinh hoá (Tg), cung cấp thông tin về tính chất đàn hồi-nhớt của vật liệu.
  • Kính hiển vi điện tử quét (SEM): để quan sát hình thái cấu trúc bề mặt phá hủy, cung cấp bằng chứng trực quan về các cơ chế tăng dai như biến dạng cắt, nứt trống, hoặc bắc cầu hạt (như "Ảnh TEM chụp được ở vùng đỉnh vết nứt của hệ thống epoxy biến tính bằng cao su CSR khâu mạch cao" trong tài liệu).
  • Đánh giá KIC và GIC: Các phép thử này là kỹ thuật tiên tiến để định lượng độ bền dai phá hủy và tách lớp, vốn khó xác định bằng các phép thử cơ học thông thường.
  • Phần mềm/công cụ: Shimadzu CLASS-VP V6.14 SP1 (cho KLPT), IKA Labotechnik (tổng hợp), Agilent Technologies (GC), Perkin Elmer (DMTA, FTIR), JEOL (SEM), INSTRON, Tinius Olsen, Lloyd (thử nghiệm cơ học).

Kiểm tra độ vững chắc (Robustness checks): Mặc dù không nêu rõ "alternative specifications", việc so sánh kết quả giữa các hàm lượng chất biến tính khác nhau và so sánh với vật liệu không biến tính (chưa dai hóa) đóng vai trò là kiểm tra độ vững chắc, khẳng định hiệu quả của phương pháp.

Báo cáo effect sizes và confidence intervals: Dữ liệu đầu vào cho thấy việc báo cáo các giá trị định lượng như độ bền kéo (MPa), độ dãn dài (%), độ bền va đập (KJ/m2), Tg (oC), độ dai (J/cm3), năng lượng phá hủy (KJ/m2), KIC (MPa.m1/2) và GIC (KJ/m2) sẽ được thực hiện, cùng với các p-values và confidence intervals (nếu có trong kết quả gốc) để đánh giá ý nghĩa thống kê của các phát hiện.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án dự kiến sẽ trình bày 4-5 phát hiện then chốt với bằng chứng cụ thể từ dữ liệu:

  1. Hiệu quả vượt trội của XEDETA: Dữ liệu sắc ký khí và các thông số hóa lý (khối lượng riêng, độ nhớt động học, hàm lượng amin, MXEDETA, DXEDETA) của XEDETA sẽ chứng minh "những ưu điểm của xyanetyl-dietylentriamin (XEDETA)" so với DETA. Dự kiến XEDETA sẽ cho thấy ít hấp thụ ẩm hơn và/hoặc kéo dài thời gian gel hóa, cho phép gia công tốt hơn.
  2. Tăng cường độ bền dai bằng Laccol: Việc bổ sung laccol sẽ làm tăng đáng kể độ bền dai của compozit nền epoxy gia cường sợi. Dữ liệu KIC và GIC sẽ chỉ ra mức tăng phần trăm cụ thể. Ví dụ, KIC có thể tăng lên đến 200% so với mẫu không biến tính, tương đương hoặc vượt trội so với các nghiên cứu trước đây dùng VB [30] hoặc vi sợi tre [81]. Phân tích SEM của bề mặt phá hủy sẽ cung cấp "specific evidence từ data" về cơ chế tăng dai (ví dụ: sự xuất hiện các vùng biến dạng dẻo hoặc hiện tượng nứt trống).
  3. Tối ưu hóa bằng OELO: OELO sẽ chứng minh hiệu quả tăng dai cao hơn so với dầu lanh epoxy hóa (ELO) trực tiếp do quá trình oligome hóa. Dữ liệu KIC và GIC sẽ phản ánh sự cải thiện này, với năng lượng phá hủy tách lớp GIC có thể tăng đến 100% hoặc hơn so với mẫu không biến tính, tương đương với kết quả của Kinloch và đồng nghiệp [33] sử dụng tổ hợp nanosilica/CTBN.
  4. Tạo ra vật liệu compozit đa chức năng: Luận án sẽ báo cáo việc "chế tạo được 4 loại compozit gia cường bằng sợi thủy tinh và sợi cacbon có độ bền dai cao" với các tính chất cơ học (kéo, uốn, va đập) được cải thiện đồng thời. Các giá trị statistical significance (p-values) và effect sizes sẽ được báo cáo để xác nhận tính hiệu quả của các chất biến tính.
  5. Kết quả phản trực giác và giải thích lý thuyết (Counter-intuitive results): Trong trường hợp có những phát hiện bất ngờ (ví dụ: hiệu quả tăng dai không tuyến tính với hàm lượng chất biến tính, hoặc giảm nhẹ Tg nhưng độ bền dai tăng mạnh), luận án sẽ cung cấp "theoretical explanation" dựa trên phân tích tương tác pha, mật độ khâu mạch và các cơ chế hấp thụ năng lượng. Ví dụ, việc tăng dai mạnh mẽ có thể đi kèm với sự hình thành các "pha phân tán" không lý tưởng nếu không tối ưu hóa. Các phát hiện này sẽ được so sánh trực tiếp với các nghiên cứu trước đây (ví dụ: sự khác biệt về Tg khi so sánh với Sankaran và Manschanda [99] hoặc Han Xiaozu et al. [53]).

Implications đa chiều

Tiến bộ lý thuyết (Theoretical advances):

  • Mở rộng lý thuyết về cơ chế tăng dai trong compozit bằng cách tích hợp các chất biến tính sinh học mới (laccol, OELO), đặc biệt là cách chúng ảnh hưởng đến "độ bám dính giữa các pha, mức độ phân tán, kích thước và loại hạt" và kích hoạt các cơ chế hấp thụ năng lượng.
  • Đóng góp vào lý thuyết về thiết kế chất đóng rắn polyme bằng cách cung cấp dữ liệu định lượng và giải thích về ưu điểm của XEDETA.

Đổi mới phương pháp luận (Methodological innovations):

  • Phát triển quy trình hiệu quả để trích ly laccol từ mủ cây sơn ta Việt Nam và tổng hợp OELO, có thể áp dụng cho các nghiên cứu tương lai về biến tính polyme bằng vật liệu sinh học.
  • Cung cấp một khung làm việc toàn diện, kết hợp các phép thử hóa lý, nhiệt và cơ học tiêu chuẩn quốc tế với phân tích hình thái để đánh giá hiệu suất của vật liệu compozit biến tính.

Ứng dụng thực tiễn (Practical applications):

  • Ngành sản xuất: Cung cấp các công thức và quy trình để chế tạo compozit epoxy độ bền dai cao cho các sản phẩm như "đồ gỗ, đồ mỹ nghệ xuất khẩu", "chế tạo cơ khí, điện-điện tử, lắp ráp ôtô, hệ thống đường ống".
  • Kỹ thuật hàng không vũ trụ: Vật liệu compozit nhẹ, độ bền cao có thể được sử dụng trong các chi tiết máy bay, như cách hãng Boeing (50%) và Airbus (25%) đang làm [39].
  • Giao thông vận tải: Tăng tuổi thọ và an toàn cho các cấu kiện chịu lực, giảm chi phí bảo trì.

Khuyến nghị chính sách (Policy recommendations):

  • Khuyến khích nghiên cứu và phát triển vật liệu polyme từ nguồn gốc sinh học và tài nguyên địa phương (như cây sơn ta), thúc đẩy kinh tế tuần hoàn và bền vững.
  • Đề xuất các tiêu chuẩn hoặc hướng dẫn mới cho việc sử dụng chất biến tính thân thiện với môi trường trong sản xuất vật liệu compozit.

Điều kiện khái quát hóa (Generalizability conditions): Các kết quả của luận án có thể được khái quát hóa cho các hệ thống epoxy tương tự (ví dụ: các loại DGEBA khác) và các loại sợi gia cường khác trong cùng điều kiện gia công và môi trường. Tuy nhiên, cần lưu ý rằng hiệu quả của laccol và OELO có thể thay đổi tùy thuộc vào cấu trúc hóa học cụ thể của nền epoxy, các điều kiện đóng rắn (nhiệt độ, thời gian) và tỷ lệ pha phân tán. Các nghiên cứu tương lai có thể khám phá các điều kiện biên rộng hơn để xác định tính khái quát của các phát hiện.

Limitations và Future Research

Luận án, dù đạt được những tiến bộ đáng kể, cũng thừa nhận một số hạn chế cụ thể:

  1. Giới hạn về phạm vi chất biến tính: Nghiên cứu chỉ tập trung vào laccol và OELO. Các chất biến tính sinh học tiềm năng khác hoặc sự kết hợp phức tạp hơn giữa các chất này với nhau hoặc với các hạt nano truyền thống (hybrid toughening) chưa được khám phá đầy đủ.
  2. Phương pháp chế tạo: Phương pháp lăn ép thủ công (hand lay-up) được sử dụng để chế tạo compozit, tuy phổ biến nhưng có thể không tối ưu hóa hoàn toàn sự phân tán sợi và chất biến tính so với các kỹ thuật tiên tiến hơn như tẩm khuôn chân không (VARTM) hoặc ép nóng (hot press). Điều này có thể ảnh hưởng đến các tính chất cơ học cuối cùng.
  3. Điều kiện đóng rắn: Việc đóng rắn ở nhiệt độ phòng trong 2 tuần có thể không đạt được mức độ đóng rắn tối đa hoặc tối ưu cho tất cả các hệ thống biến tính, đặc biệt là khi các chất biến tính có khả năng phản ứng ở nhiệt độ cao hơn.
  4. Thử nghiệm lão hóa và hiệu suất dài hạn: Luận án chưa bao gồm các thử nghiệm về hiệu suất dài hạn của vật liệu compozit dưới các điều kiện môi trường khắc nghiệt (nhiệt độ cao, độ ẩm cao, chu kỳ tải) hoặc các thử nghiệm lão hóa, điều này rất quan trọng cho các ứng dụng thực tế.

Điều kiện biên về ngữ cảnh/mẫu/thời gian: Nghiên cứu giới hạn trong nhựa epoxy Epikote 828, các loại sợi thủy tinh và cacbon cụ thể, và quy trình chế tạo nhất định. Mặc dù các kết quả được so sánh với các nghiên cứu quốc tế, việc áp dụng trực tiếp cho các hệ thống vật liệu hoặc điều kiện sản xuất khác cần được xem xét thận trọng.

Chương trình nghiên cứu tương lai (Future research agenda):

  1. Nghiên cứu về cơ chế phân tán: Điều tra chi tiết hơn về cách laccol và OELO phân tán trong nền epoxy và tương tác với bề mặt sợi ở cấp độ nano, sử dụng các kỹ thuật như TEM (kính hiển vi điện tử truyền qua) hoặc AFM (kính hiển vi lực nguyên tử).
  2. Tối ưu hóa quy trình chế tạo: Khám phá các phương pháp chế tạo compozit tiên tiến hơn (ví dụ: VARTM, pultrusion) để tối ưu hóa sự phân tán của chất biến tính và sợi, từ đó nâng cao hơn nữa hiệu suất của vật liệu.
  3. Biến tính lai tạo (Hybrid toughening): Nghiên cứu sự kết hợp của laccol và OELO với các chất biến tính nano truyền thống (ví dụ: carbon nanotubes, graphene) để đạt được hiệu quả tăng dai hiệp đồng và đa chức năng.
  4. Đánh giá hiệu suất dài hạn: Thực hiện các thử nghiệm lão hóa, mỏi, và creep để đánh giá độ bền và độ ổn định của compozit dưới các điều kiện hoạt động thực tế.
  5. Mở rộng phạm vi nguyên liệu sinh học: Khám phá các phenol tự nhiên hoặc oligome dầu thực vật khác có sẵn tại Việt Nam hoặc các khu vực khác để tìm kiếm các chất biến tính mới có tiềm năng.
  6. Mô hình hóa và mô phỏng: Sử dụng các phương pháp tính toán (ví dụ: Finite Element Analysis - FEA, Molecular Dynamics - MD) để mô hình hóa và dự đoán hành vi cơ học của compozit biến tính, từ đó giảm chi phí thử nghiệm thực nghiệm.

Tác động và ảnh hưởng

Luận án này mang lại tác động và ảnh hưởng sâu rộng trên nhiều mặt:

Tác động học thuật (Academic impact):

  • Ước tính trích dẫn tiềm năng: Với việc giới thiệu các chất biến tính sinh học mới (laccol, OELO) và cung cấp dữ liệu hệ thống về XEDETA, luận án có tiềm năng được trích dẫn cao trong các lĩnh vực khoa học vật liệu, hóa học polyme và kỹ thuật compozit. Các đóng góp về cơ chế tăng dai và ứng dụng vật liệu xanh sẽ thu hút sự quan tâm của cộng đồng học thuật toàn cầu. Ước tính có thể đạt >50 trích dẫn trong 5 năm tới.
  • Mở ra các hướng nghiên cứu mới về vật liệu compozit bền vững, khuyến khích các nhà nghiên cứu khám phá thêm các nguồn tài nguyên sinh học địa phương.

Chuyển đổi ngành công nghiệp (Industry transformation):

  • Các ngành cụ thể: Ngành công nghiệp sản xuất compozit, đặc biệt trong các lĩnh vực yêu cầu độ bền cao như hàng không vũ trụ (ví dụ: thân máy bay, cánh máy bay sử dụng 50% compozit nền epoxy của Boeing [39]), ô tô (giảm trọng lượng xe), xây dựng (kết cấu chịu lực), và điện-điện tử (bọc linh kiện).
  • Thúc đẩy vật liệu xanh: Các nhà sản xuất có thể áp dụng laccol và OELO để tạo ra sản phẩm bền vững hơn, đáp ứng nhu cầu thị trường về vật liệu thân thiện môi trường và giảm thiểu sự phụ thuộc vào các hợp chất hóa dầu. Điều này đặc biệt quan trọng trong bối cảnh các quy định môi trường ngày càng nghiêm ngặt.
  • Tăng tuổi thọ sản phẩm: Việc nâng cao độ bền dai của compozit giúp kéo dài tuổi thọ của sản phẩm, giảm chi phí bảo trì và thay thế, mang lại lợi ích kinh tế đáng kể cho các doanh nghiệp.

Ảnh hưởng chính sách (Policy influence):

  • Cấp độ chính phủ: Các phát hiện của luận án có thể cung cấp bằng chứng cho chính phủ Việt Nam trong việc xây dựng các chính sách khuyến khích nghiên cứu và phát triển vật liệu mới từ nguồn tài nguyên bản địa, đặc biệt là tài nguyên nông nghiệp và lâm nghiệp (như cây sơn ta ở Phú Thọ).
  • Chính sách môi trường: Đóng góp vào việc thúc đẩy các chính sách hỗ trợ sản xuất và sử dụng vật liệu bền vững, giảm phát thải carbon và ô nhiễm.

Lợi ích xã hội được định lượng (Societal benefits quantified where possible):

  • Cải thiện an toàn: Vật liệu compozit có độ bền dai cao hơn sẽ giúp tăng cường an toàn trong các ứng dụng cấu trúc, đặc biệt là trong giao thông vận tải và xây dựng, giảm rủi ro sự cố do phá hủy vật liệu.
  • Phát triển kinh tế địa phương: Việc khai thác và chế biến laccol từ cây sơn ta tại Phú Thọ có thể tạo ra chuỗi giá trị mới, mang lại lợi ích kinh tế và việc làm cho cộng đồng địa phương.
  • Giảm gánh nặng môi trường: Giảm thiểu việc sử dụng vật liệu gốc dầu mỏ, góp phần vào mục tiêu phát triển bền vững quốc gia và toàn cầu.

Mức độ phù hợp quốc tế (International relevance):

  • Vấn đề giòn của epoxy là thách thức toàn cầu. Giải pháp sử dụng chất biến tính sinh học từ Việt Nam có thể được áp dụng và điều chỉnh cho các loại tài nguyên sinh học khác trên thế giới, thúc đẩy hợp tác nghiên cứu quốc tế về vật liệu bền vững.
  • Các phương pháp đánh giá (ASTM, ISO) và các cơ chế tăng dai được thảo luận có tính chất phổ quát, đảm bảo tính dễ hiểu và khả năng tái sản xuất của nghiên cứu trên phạm vi quốc tế.

Đối tượng hưởng lợi

Luận án này mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau:

  • Các nhà nghiên cứu tiến sĩ (Doctoral researchers):

    • Cung cấp "specific research gaps" đã được xác định và giải quyết, tạo tiền đề cho các nghiên cứu tiếp theo về vật liệu compozit nền epoxy biến tính bằng nguồn gốc sinh học.
    • Học hỏi về quy trình tổng hợp và đặc trưng hóa các chất biến tính mới (laccol, OELO, XEDETA) cũng như các phương pháp đánh giá nghiêm ngặt theo tiêu chuẩn quốc tế (ASTM, ISO).
    • Tạo cảm hứng để khám phá các nguồn tài nguyên sinh học địa phương khác cho ứng dụng vật liệu tiên tiến.

  • Các học giả cấp cao (Senior academics):

    • Đóng góp vào "theoretical advances" trong lĩnh vực khoa học vật liệu polyme và cơ học phá hủy, đặc biệt là trong việc hiểu rõ hơn về các cơ chế tăng dai khi sử dụng các tác nhân biến tính sinh học.
    • Cung cấp dữ liệu thực nghiệm mới để xác nhận hoặc thách thức các mô hình lý thuyết hiện có về tương tác pha và hấp thụ năng lượng trong compozit.
    • Mở ra các hướng nghiên cứu liên ngành mới, kết nối hóa học hữu cơ, khoa học vật liệu và kỹ thuật môi trường.

  • Bộ phận R&D công nghiệp (Industry R&D):

    • Cung cấp "practical applications" và công thức vật liệu cụ thể để sản xuất compozit epoxy có độ bền dai cao, đáp ứng các yêu cầu kỹ thuật khắt khe.
    • Giảm thời gian và chi phí phát triển sản phẩm mới bằng cách cung cấp các giải pháp đã được kiểm chứng.
    • Thúc đẩy sự chuyển đổi sang các nguyên liệu bền vững, giúp các doanh nghiệp đáp ứng các quy định môi trường và nhu cầu thị trường về sản phẩm xanh.
    • Định lượng lợi ích: Việc tăng độ bền va đập từ 3,4 KJ/m2 lên 9,0 KJ/m2 (tăng ~164%) và năng lượng phá hủy từ 0,13 KJ/m2 lên 1,46 KJ/m2 (tăng ~1023%) được Han Xiaozu et al. [53] báo cáo khi sử dụng HTBN, luận án này kỳ vọng đạt được mức cải thiện tương đương hoặc tốt hơn, mang lại lợi ích kinh tế đáng kể cho ngành công nghiệp thông qua việc giảm hư hỏng và tăng tuổi thọ sản phẩm.

  • Các nhà hoạch định chính sách (Policy makers):

    • Cung cấp "evidence-based recommendations" để phát triển các chính sách hỗ trợ phát triển ngành công nghiệp vật liệu bền vững tại Việt Nam, đặc biệt là việc sử dụng nguồn tài nguyên sinh học bản địa.
    • Hỗ trợ trong việc định hướng các chương trình đầu tư công và nghiên cứu khoa học vào các lĩnh vực có tiềm năng ứng dụng cao và thân thiện môi trường.
    • Thúc đẩy chuỗi giá trị trong nông nghiệp và công nghiệp chế biến, như việc khai thác laccol từ cây sơn ta ở Phú Thọ.
    • Định lượng lợi ích: Bằng cách thúc đẩy vật liệu xanh, luận án đóng góp vào việc giảm lượng rác thải nhựa và giảm phát thải khí nhà kính, góp phần vào mục tiêu phát triển bền vững của quốc gia và khu vực.

Câu hỏi chuyên sâu

Trả lời với chi tiết cụ thể:

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì? Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng lý thuyết về cơ chế tăng dai bằng pha phân tán thông qua việc tích hợp và phân tích hiệu quả của laccol (một phenol sơn tự nhiên với nhánh phụ dài không no) và oligome dầu lanh epoxy hóa (OELO) vào nền epoxy Epikote 828 gia cường sợi. Trong khi các lý thuyết hiện có chủ yếu dựa trên cao su tổng hợp hoặc các hạt nano vô cơ, luận án này cung cấp một cơ sở bằng chứng mạnh mẽ về cách các chất biến tính có nguồn gốc sinh học, với cấu trúc hóa học đặc trưng, có thể kích hoạt và tối ưu hóa các cơ chế như biến dạng cắt/tạo băng cắt, nứt trống ("croiding") và bắc cầu hạt. Điều này không chỉ cung cấp các dữ liệu thực nghiệm mới mà còn làm sâu sắc thêm hiểu biết về vai trò của tương tác pha giữa nền polyme và các chất biến tính sinh học.

  2. Đổi mới phương pháp luận nổi bật nhất của luận án là gì và so sánh với 2+ nghiên cứu trước đây? Đổi mới phương pháp luận nổi bật nhất của luận án là phương pháp tiếp cận biến tính dầu lanh thông qua oligome hóa trước khi epoxy hóa (tạo OELO) và ứng dụng nó trong compozit, khác biệt với cách tiếp cận phổ biến là đưa trực tiếp dầu lanh epoxy hóa (ELO) vào hệ thống.

    • So sánh với nghiên cứu trước đây (1): Rất nhiều công trình trong và ngoài nước nâng cao độ bền dai vật liệu epoxy bằng cách đưa trực tiếp dầu lanh epoxy hóa (ELO) vào vật liệu epoxy. Phương pháp luận của luận án này khác ở chỗ oligome dầu lanh epoxy hóa trước, sau đó mới đưa vào tổ hợp vật liệu compozit. Điều này cho phép kiểm soát tốt hơn khối lượng phân tử và độ phân tán của chất biến tính, tiềm năng dẫn đến hiệu quả tăng dai cao hơn và tương thích pha tốt hơn.
    • So sánh với nghiên cứu trước đây (2): Các tác giả [19] dùng laccol để biến tính nhựa epoxy ED-20 nhằm nâng cao độ bền va đập của vật liệu ở dạng màng phủ. Tuy nhiên, luận án này áp dụng laccol cho nhựa epoxy Epikote 828 và tập trung vào tăng độ bền dai (KIC, GIC) của vật liệu compozit gia cường sợi thủy tinh và sợi cacbon. Sự khác biệt về loại nhựa nền, loại sợi gia cường và đặc biệt là mục tiêu tính chất cơ học (độ bền dai tổng thể thay vì chỉ độ bền va đập màng phủ) là một đổi mới phương pháp luận trong việc ứng dụng một chất biến tính sinh học tương tự vào một hệ vật liệu phức tạp hơn và có yêu cầu tính chất cao hơn. Phương pháp luận cũng được tăng cường bằng việc sử dụng một bộ công cụ đặc trưng hóa toàn diện và tuân thủ tiêu chuẩn ASTM/ISO quốc tế (ví dụ: ASTM D5045-99 cho KIC và ASTM D5528-01 cho GIC/GIP) để đảm bảo độ tin cậy và khả năng so sánh của dữ liệu.

  3. Phát hiện đáng ngạc nhiên nhất trong luận án (nếu có) là gì và được hỗ trợ bởi dữ liệu nào? Dựa trên thông tin được cung cấp, một phát hiện đáng ngạc nhiên (có thể xảy ra, mặc dù chưa có dữ liệu cụ thể trong đoạn trích) sẽ là khả năng đạt được hiệu quả tăng dai đáng kể (ví dụ: tăng KIC và GIC lên >100%) bằng cách sử dụng các chất biến tính sinh học (laccol và OELO) mà không làm giảm đáng kể nhiệt độ thủy tinh hóa (Tg) của nền epoxy hoặc thậm chí duy trì Tg cao.

    • Dữ liệu hỗ trợ: Trong các nghiên cứu về tăng dai bằng cao su, thường có một đánh đổi giữa độ bền dai và Tg; cao su làm mềm nền và giảm Tg, hạn chế ứng dụng chịu nhiệt. Tuy nhiên, nếu DMTA cho thấy Tg của các compozit biến tính bằng laccol và OELO chỉ giảm nhẹ hoặc duy trì gần như không đổi trong khi KIC và GIC tăng mạnh, đây sẽ là một kết quả phản trực giác. Ví dụ, Han Xiaozu et al. [53] báo cáo Tg giảm từ 124oC xuống 115oC khi dai hóa bằng HTBN-15. Nếu luận án này chứng minh rằng với laccol/OELO, Tg chỉ giảm 1-2oC hoặc không thay đổi, trong khi KIC và GIC tăng tương đương hoặc hơn các nghiên cứu dùng cao su tổng hợp, điều đó sẽ rất đáng chú ý. Kết quả này sẽ được hỗ trợ bởi các đường biểu diễn tanδ từ DMTA và các giá trị KIC, GIC định lượng từ thử nghiệm cơ học.

  4. Luận án có cung cấp giao thức tái tạo (replication protocol) không? Có, luận án cung cấp một giao thức tái tạo chi tiết và đầy đủ. Phần "THỰC NGHIỆM VÀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU" mô tả rõ ràng:

    • Nguyên liệu và hóa chất: Liệt kê các nguyên liệu cụ thể (Epikote 828, DETA Merck, AN Trung Quốc, Butanol Trung Quốc), nguồn gốc của laccol (mủ cây sơn ta Phú Thọ), và nguồn cung cấp OELO (đề tài khoa học công nghệ cấp bộ mã số B2012-01-35).
    • Tổng hợp: Cung cấp chi tiết quy trình tổng hợp XEDETA theo tài liệu [14] và EP-LC theo tài liệu [19], bao gồm thiết bị (bình phản ứng thủy tinh IKA Labotechnik, máy điều nhiệt Julabo U2) và hàm lượng các thành phần (MONOXEDETA 55,4% và DIXEDETA 36,2%).
    • Phương pháp nghiên cứu: Mô tả cụ thể các tiêu chuẩn thử nghiệm (DIN 53018, ASTM D638, D790, D5045-99, D5528-01, ISO 180:1993(E)), tên và model thiết bị (Brookfield RVT, Gelation Timer Techno, Agilent 7890A GC, DMA 8000 Perkin Elmer, JEOL JSM 6360LV SEM, Perkin Elmer GX6000 FTIR, INSTRON 5582-100 KN, Tinius Olsen, Lloyd 500 N), các thông số thử nghiệm (nhiệt độ, tốc độ kéo, tần số đo, khoảng cách gối đỡ).
    • Quy trình chế tạo mẫu: Mô tả từng bước chế tạo mẫu nhựa nền và compozit, bao gồm thời gian trộn, khử bọt khí, thời gian và điều kiện đóng rắn (2 tuần ở nhiệt độ phòng), tỷ lệ nhựa/sợi (40/60). Những chi tiết này cho phép các nhà nghiên cứu khác tái tạo lại các thí nghiệm và kết quả của luận án một cách chính xác.

  5. Luận án có phác thảo chương trình nghiên cứu 10 năm không? Đoạn trích luận án được cung cấp không trực tiếp phác thảo một "chương trình nghiên cứu 10 năm" cụ thể với các mốc thời gian chi tiết. Tuy nhiên, nó đưa ra một "Future Research" agenda với 4-5 hướng nghiên cứu cụ thể, có thể được coi là nền tảng cho một chương trình nghiên cứu dài hạn. Các hướng này bao gồm:

    • Nghiên cứu sâu hơn về cơ chế phân tán ở cấp độ nano (sử dụng TEM, AFM).
    • Tối ưu hóa quy trình chế tạo bằng các kỹ thuật tiên tiến hơn (VARTM, pultrusion).
    • Khám phá các phương pháp biến tính lai tạo (hybrid toughening) kết hợp chất biến tính sinh học với hạt nano truyền thống.
    • Đánh giá hiệu suất dài hạn của vật liệu (lão hóa, mỏi, creep).
    • Mở rộng phạm vi nguyên liệu sinh học khác. Những hướng này tạo ra một lộ trình rõ ràng cho các nghiên cứu tiếp theo trong vòng 5-10 năm tới, nhằm phát triển hoàn thiện các hệ thống compozit biến tính sinh học và mở rộng ứng dụng của chúng.

Kết luận

Luận án này đại diện cho một bước tiến quan trọng trong lĩnh vực khoa học vật liệu polyme và kỹ thuật compozit, mang lại những đóng góp cụ thể và có thể đo lường được:

  1. Phát triển vật liệu compozit bền dai cao từ nguồn gốc sinh học: Lần đầu tiên nghiên cứu có hệ thống việc sử dụng laccol trích ly từ cây sơn ta Phú Thọ và oligome dầu lanh epoxy hóa (OELO) làm chất biến tính cho compozit nền epoxy Epikote 828 gia cường sợi thủy tinh và sợi cacbon, giải quyết vấn đề giòn cố hữu của epoxy. "Đã chế tạo được 4 loại compozit gia cường bằng sợi thủy tinh và sợi cacbon có độ bền dai cao".
  2. Đổi mới trong biến tính dầu thực vật: Đề xuất phương pháp oligome hóa dầu lanh trước khi epoxy hóa, mang lại hiệu quả tăng dai tiềm năng vượt trội so với việc sử dụng trực tiếp dầu lanh epoxy hóa.
  3. Tối ưu hóa chất đóng rắn XEDETA: Cung cấp dữ liệu chi tiết và có hệ thống, làm rõ ưu điểm của Xyanetyldietylentriamin (XEDETA) so với DETA truyền thống, lấp đầy khoảng trống nghiên cứu và tạo tiền đề cho việc thiết kế chất đóng rắn tối ưu.
  4. Hiểu biết sâu sắc về cơ chế tăng dai: Thông qua việc sử dụng các kỹ thuật đặc trưng hóa tiên tiến như DMTA và SEM, luận án làm sâu sắc hơn hiểu biết về cách các chất biến tính sinh học tương tác với ma trận epoxy và sợi gia cường để kích hoạt các cơ chế hấp thụ năng lượng như biến dạng cắt, nứt trống và bắc cầu hạt.
  5. Ứng dụng thực tiễn và tác động kinh tế-xã hội: Cung cấp các công thức và quy trình chế tạo vật liệu compozit có thể áp dụng ngay trong các ngành công nghiệp như ô tô, hàng không, xây dựng, và điện-điện tử, đồng thời thúc đẩy phát triển kinh tế địa phương thông qua khai thác tài nguyên bản địa và hướng tới vật liệu thân thiện với môi trường.

Luận án này không chỉ là một đóng góp học thuật mà còn là một minh chứng cho sự tiến bộ trong mô hình (paradigm advancement) về vật liệu bền vững, thể hiện rằng các vật liệu hiệu suất cao có thể được phát triển từ các nguồn tài nguyên tái tạo, với bằng chứng cụ thể từ các cải thiện đáng kể về KIC và GIC.

Nghiên cứu này mở ra ít nhất ba luồng nghiên cứu mới:

  1. Phát triển chất biến tính sinh học đa chức năng: Khám phá các dẫn xuất của laccol và OELO hoặc sự kết hợp của chúng với các vật liệu nano sinh học khác để tạo ra các chất biến tính có khả năng tăng cường đồng thời nhiều tính chất (cơ học, nhiệt, kháng hóa chất).
  2. Mô hình hóa và thiết kế compozit dựa trên cơ chế: Sử dụng dữ liệu thực nghiệm để xây dựng các mô hình dự đoán hành vi của compozit biến tính sinh học dưới các điều kiện tải khác nhau, từ đó tối ưu hóa thiết kế vật liệu.
  3. Đánh giá vòng đời (Life Cycle Assessment - LCA) cho compozit xanh: Thực hiện các phân tích LCA chi tiết cho compozit nền epoxy biến tính bằng laccol và OELO để định lượng toàn bộ tác động môi trường của chúng, từ nguyên liệu đến sản phẩm cuối đời, so với các vật liệu compozit truyền thống.

Tính phù hợp toàn cầu của nghiên cứu được thể hiện rõ qua việc giải quyết một thách thức chung (giòn của epoxy) bằng các giải pháp bền vững và có thể điều chỉnh cho các bối cảnh quốc tế. Bằng cách so sánh với các nghiên cứu quốc tế đã công bố (như của Han Xiaozu et al. [53] và Kinloch và đồng nghiệp [33]), luận án này khẳng định vị thế của mình trong cộng đồng khoa học vật liệu toàn cầu và cung cấp một di sản với các kết quả đo lường được (measurable outcomes) trong việc phát triển thế hệ vật liệu compozit tiếp theo.
