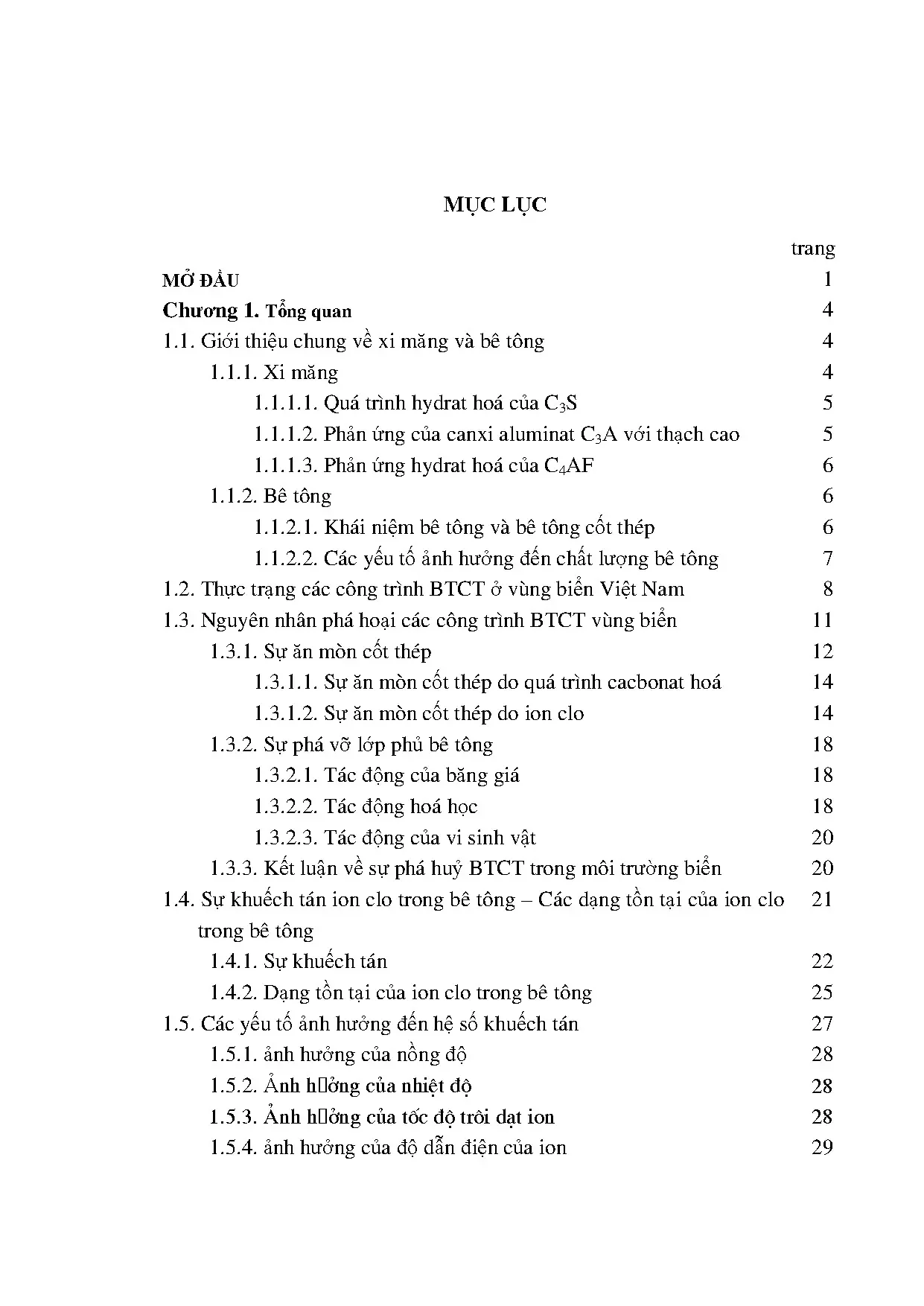

Tổng quan về luận án

Bảo vệ và nâng cao độ bền lâu của các kết cấu bê tông cốt thép (BTCT) làm việc trong môi trường biển là một trong những thách thức kỹ thuật - kinh tế cấp bách hàng đầu trên quy mô toàn cầu. Với bờ biển dài hơn 3.260 km cùng hệ thống công trình hạ tầng biển, đảo, dàn khoan dầu khí và cảng biển phát triển mạnh mẽ, Việt Nam phải đối mặt với thực trạng xuống cấp nghiêm trọng của các công trình BTCT chỉ sau 10 đến 30 năm vận hành, thấp hơn rất nhiều so với tuổi thọ thiết kế 50–100 năm. Các khảo sát thực địa của Viện Khoa học Công nghệ Xây dựng (2003) ghi nhận thực tế đáng báo động: Cảng Cửa Cấm (Hải Phòng) sau 30 năm khai thác có dầm bị hư hại 100%, nồng độ ion $Cl^-$ vùng cận cốt thép đạt $0,35 - 2,11\text{ kg/m}^3$ bê tông, pH giảm xuống $11,40 - 12,04$; Cảng Cửa Lò (Nghệ An, 17 năm) có hàm lượng $Cl^-$ cận cốt thép đạt $0,35 - 1,85\text{ kg/m}^3$; Cảng Thương vụ Vũng Tàu (15 năm) có cốt thép dầm sàn rỉ đứt với nồng độ $Cl^-$ đạt $0,51 - 1,94\text{ kg/m}^3$; và Bến tàu Rạch Giá (16 năm) có hàm lượng $Cl^-$ lên tới $1,78 - 2,60\text{ kg/m}^3$.

Nguyên nhân cốt lõi gây suy thoái kết cấu được xác định là sự khuếch tán của ion clo ($Cl^-$) từ nước biển qua lớp bê tông bảo vệ, phá hủy màng thụ động hóa $\gamma\text{-Fe}_2\text{O}_3/\text{Fe}_3\text{O}_4$ trên bề mặt thép, kích hoạt cơ chế ăn mòn lỗ (pitting corrosion). Để kiểm soát quá trình này, việc định lượng chính xác hệ số khuếch tán ion clo ($D$) là tiên đề khoa học bắt buộc. Tuy nhiên, tồn tại một khoảng trống nghiên cứu (research gap) lớn giữa phương pháp thử tiêu chuẩn ngâm lâu dài (AASHTO T259 / khoan chuẩn) đòi hỏi thời gian thử nghiệm kéo dài hàng năm và phương pháp đo nhanh điện tích Whiting (AASHTO T277 / ASTM C1202). Phương pháp Whiting bản chất chỉ đo tổng điện lượng dẫn qua mẫu bởi mọi ion (đặc biệt là ion $OH^-$ có độ dẫn điện đương lượng cao $0,0198\text{ m}^2\cdot\Omega^{-1}$, gấp 2,6 lần ion $Cl^-$ với $0,00763\text{ m}^2\cdot\Omega^{-1}$), dẫn đến kết quả sai lệch khi bê tông chứa phụ gia khoáng hoạt tính như silica fume (CSF) hoặc tro bay.

Luận án tập trung giải quyết các câu hỏi nghiên cứu và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Cơ chế toán - lý nào mô tả chính xác sự chuyển vận đồng thời của ion $Cl^-$ dưới tác dụng kết hợp của gradient nồng độ và gradient điện trường ngoài?
  • Câu hỏi nghiên cứu 2 (RQ2): Lời giải giải tích chính xác cho phương trình vi phân chuyển vận Tang Luping – Lars Olof Nilsson là gì khi áp dụng cho điều kiện biên khuếch tán nửa vô hạn?
  • Câu hỏi nghiên cứu 3 (RQ3): Tỷ lệ phối hợp tối ưu giữa phụ gia siêu dẻo polyme (MFS/NFS) và phụ gia siêu mịn silica fume (CSF) tác động như thế nào đến sự suy giảm hệ số khuếch tán $D$ và cải thiện cơ lý tính bê tông?
  • Giả thuyết 1 (H1): Nghiệm giải tích chính xác hiệu chỉnh cho mô hình Tang – Nilsson cho phép xác định hệ số khuếch tán thực $D$ của ion clo trong vài giờ với hệ số tương quan cao so với phương pháp ngâm dài ngày.
  • Giả thuyết 2 (H2): Phân tích hàm lượng clo tổng số có thể thay thế hoàn toàn việc chiết tách dung dịch nước lỗ hổng phức tạp trong việc đánh giá ngưỡng ăn mòn cốt thép.
  • Giả thuyết 3 (H3): Mô hình hóa thực nghiệm tối ưu hóa bậc hai tâm xoay sẽ xác lập được tổ hợp phụ gia giúp giảm thiểu độ thấm ion clo xuống dưới ngưỡng ăn mòn trong 50–100 năm.

Khung lý thuyết của luận án được xây dựng dựa trên Định luật khuếch tán Fick thứ hai mở rộng, Phương trình Nernst – Planck chuyển vận ion trong chất điện ly xốp, Lý thuyết nhiệt động điện hóa màng thụ động Pourbaix, và Động học kích hoạt nhiệt Arrhenius. Phạm vi nghiên cứu bao quát từ mẫu vữa xi măng PC40 chuẩn, bê tông đối chứng tỷ lệ N/X = 0,5 đến các hệ bê tông chất lượng cao chứa silica fume (0–30%) và phụ gia siêu dẻo gốc melamin formaldehyt sunfonat (MFS) hoặc naphtalen formaldehyt sunfonat (NFS), kết hợp kiểm chứng thực nghiệm ngâm chiết dài hạn và đo gia tốc điện trường ($E = 0 - 600\text{ V/m}$).

Literature Review và Positioning

Lịch sử nghiên cứu về độ bền kết cấu bê tông trong môi trường xâm thực biển chia thành hai trường phái chính:

  1. Trường phái hóa học vật liệu xi măng và dung dịch lỗ hổng: Taylor (1997), Diamond (1981), và Page & Vennesland (1983) tập trung vào quá trình hydrat hóa của các pha khoáng $C_3S$, $C_2S$, $C_3A$, $C_4AF$, sự hình thành khoáng ettringit $[Ca_2Al(OH)_6]_2\cdot 25H_2O$, chuyển hóa thành canxi mono-sunfo aluminat (MSA) $[Ca_2Al(OH)_6]_2\cdot 15H_2O$, và tương tác cố định hóa học giữa $Cl^-$ với $C_3A$ tạo thành muối Friedel ($3CaO\cdot Al_2O_3\cdot CaCl_2\cdot 10H_2O$). Feldman & Taylor (1968) đã chứng minh khả năng hấp phụ vật lý của ion clo trên bề mặt gel canxi silicat hydrat (C-S-H).
  2. Trường phái động học chuyển vận ion và mô hình hóa độ bền: Crank (1975) thiết lập nền tảng toán học cho các quá trình khuếch tán không dừng; Whiting (1981) phát triển tiêu chuẩn đo điện tích nhanh AASHTO T277 / ASTM C1202; Tang Luping & Lars Olof Nilsson (1992, 1993) đề xuất mô hình di cư ion gia tốc bằng điện trường dựa trên biến dạng định luật Fick thứ hai kết hợp số hạng trôi dạt ion (drift term); Andrade et al. (1993, 1996) ứng dụng phương trình Nernst – Einstein và Nernst – Planck; Zheng Liu & Beaudoin (2000) và Castellote et al. (1999) khai thác phổ trở kháng điện hóa (EIS) để đánh giá vi cấu trúc dẫn truyền.
                    ┌────────────────────────────────────────────────────────┐
                    │       TIẾN TRÌNH LÝ THUYẾT VỀ KHUẾCH TÁN ION CLO       │
                    └───────────────────────────┬────────────────────────────┘
                                                │
                 ┌──────────────────────────────┴──────────────────────────────┐
                 ▼                                                             ▼
┌─────────────────────────────────┐                           ┌──────────────────────────────────┐
│  Hóa học khoáng & Dung dịch xốp  │                           │    Động học & Chuyển vận ion     │
│ - Hydrat hóa C3S, C3A, C4AF     │                           │ - Định luật Fick II (Crank, 1975)│
│ - Muối Friedel & Hấp phụ C-S-H  │                           │ - Phương pháp Whiting ASTM C1202 │
│ - Cân bằng Cl-/OH- (Hausmann)   │                           │ - Mô hình Tang Luping & Nilsson  │
└────────────────┬────────────────┘                           └─────────────────┬────────────────┘
                 │                                                              │
                 └──────────────────────────────┬───────────────────────────────┘
                                                │
                                                ▼
                    ┌────────────────────────────────────────────────────────┐
                    │                  RESEARCH GAP THEN CHỐT                │
                    │ - ASTM C1202 đo sai lệch khi có Silica Fume (OH- giảm)  │
                    │ - Sai sót trong nghiệm giải tích gốc của Tang & Nilsson│
                    │ - Thiếu mô hình dự báo ăn mòn cho khí hậu nhiệt đới VN │
                    └───────────────────────────┬────────────────────────────┘
                                                │
                                                ▼
                    ┌────────────────────────────────────────────────────────┐
                    │               ĐỊNH VỊ ĐÓNG GÓP CỦA LUẬN ÁN             │
                    │ 1. Giải chính xác bài toán vi phân Tang - Nilsson      │
                    │ 2. Tối ưu hóa tổ hợp CSF + MFS/NFS bằng ANOVA          │
                    │ 3. Thiết lập tương quan Cl- tổng và Cl- tự do          │
                    │ 4. Mô hình hóa tuổi thọ khởi đầu ăn mòn kết cấu biển   │
                    └────────────────────────────────────────────────────────┘

Trong y văn tồn tại mâu thuẫn học thuật sâu sắc về tính chuẩn xác của phương pháp đo nhanh ASTM C1202. Torii & Kawamura (1994) và Pfeifer (1994) chỉ ra rằng khi đưa phụ gia silica fume vào bê tông, nồng độ ion kiềm và $OH^-$ trong nước lỗ hổng sụt giảm nghiêm trọng (từ $834\text{ mmol/l}$ ở mẫu đối chứng 28 ngày xuống $241\text{ mmol/l}$ với 10% CSF, $91\text{ mmol/l}$ với 20% CSF, và chỉ còn $26\text{ mmol/l}$ với 30% CSF). Do ion $OH^-$ mang phần lớn điện lượng chuyển qua mẫu, điện lượng Coulomb suy giảm từ 5 đến 7 lần trong khi hệ số khuếch tán thực chất đo bằng phương pháp ngâm 90 ngày chỉ giảm khoảng 2 lần. Điều này khẳng định phương pháp Whiting phản ánh sự thay đổi hóa học dung dịch lỗ hổng nhiều hơn là khả năng cản trở xâm nhập ion clo của mạng cấu trúc rỗng.

Luận án định vị nghiên cứu của mình vào trọng tâm khắc phục nhược điểm này: Tái giải bài toán mô hình toán học Tang – Nilsson, phát hiện và hiệu chỉnh sai lệch trong nghiệm giải tích công bố trước đây của các tác giả Thụy Điển, từ đó xây dựng quy trình đo gia tốc điện trường cho kết quả hệ số khuếch tán $D$ đồng nhất tuyệt đối với phương pháp ngâm chuẩn AASHTO T259. So với nghiên cứu quốc tế của Tang & Nilsson (1992) tại Đại học Chalmers và Andrade et al. (1996) tại Viện Eduardo Torroja (Tây Ban Nha), nghiên cứu này mở rộng ứng dụng trên nền xi măng PC40 Việt Nam kết hợp tro muội silic vô định hình và phụ gia siêu dẻo tổng hợp cục bộ, đóng góp một mô hình dự báo tuổi thọ sát thực với điều kiện khí hậu nhiệt đới ẩm gió mùa.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mang lại những bước tiến lý thuyết thực chất thông qua việc hoàn thiện cơ sở toán học và cơ chế hóa lý của quá trình chuyển vận ion trong môi trường vật liệu xốp:

  1. Hiệu chỉnh nghiệm giải tích phương trình Tang – Nilsson: Phương trình vi phân chuyển vận ion clo trong điện trường không đổi $E$: $$\frac{\partial C}{\partial t} = D \left( \frac{\partial^2 C}{\partial x^2} - \frac{zFE}{RT} \frac{\partial C}{\partial x} \right)$$ đã được tác giả giải lại một cách tường minh với điều kiện biên nửa vô hạn $C(0,t) = C_0$ và $C(x,0) = 0$. Nghiệm chuẩn xác dẫn xuất qua hàm bù sai số ($\text{erfc}$) và hàm số mũ đã loại bỏ sai số toán học trong các công bố quốc tế ban đầu, cho phép tính toán giá trị $D$ hội tụ chính xác với số liệu thực nghiệm.
  2. Xác lập tương quan động học logarit giữa hệ số khuếch tán hiệu dụng và thời gian: Thiết lập quan hệ tuyến tính chặt chẽ giữa $\log(D_{ca})$ và $\log(t)$, chứng minh định lượng rằng hệ số khuếch tán biểu kiến suy giảm theo hàm mũ thời gian do quá trình hydrat hóa tiếp diễn và hiệu ứng puzơlanic lấp đầy lỗ rỗng mao quản.
  3. Lý giải cơ chế cạnh tranh ion và phá hủy thụ động: Làm sáng tỏ quy luật cạnh tranh giữa $SO_4^{2-}$ và $Cl^-$ trong việc liên kết với $C_3A$. Ion sunfat liên kết ưu tiên tạo ettringit và canxi mono-sunfoaluminat, giải phóng ion clo tự do vào pha lỏng, làm tăng tỷ số $[Cl^-]/[OH^-]$ vượt ngưỡng tới hạn $0,6$, thúc đẩy quá trình khử thụ động hóa thanh thép theo giản đồ Pourbaix.

Khung phân tích độc đáo

Khung phân tích của luận án là sự tích hợp liên ngành giữa ba trụ cột lý thuyết: Động học chuyển vận Nernst – Planck, Nhiệt động học ăn mòn Pourbaix, và Lý thuyết quy hoạch thực nghiệm toán học (Response Surface Methodology - RSM).

                               ┌────────────────────────────────────────────────────────┐
                               │             KHUNG PHÂN TÍCH LIÊN NGÀNH TÍCH HỢP        │
                               └───────────────────────────┬────────────────────────────┘
                                                           │
              ┌────────────────────────────────────────────┼───────────────────────────────────────────┐
              ▼                                            ▼                                           ▼
┌───────────────────────────┐                ┌───────────────────────────┐               ┌───────────────────────────┐
│     ĐỘNG HỌC CHUYỂN VẬN   │                │   NHIỆT ĐỘNG ĂN MÒN       │               │    TỐI ƯU HÓA THỰC NGHIỆM │
│ - Nernst-Planck/Fick II   │                │ - Giản đồ Pourbaix        │               │ - Ma trận bậc hai tâm xoay│
│ - Mô hình Tang - Nilsson  │                │ - Ngưỡng [Cl-]/[OH-] = 0.6│               │ - Bề mặt đáp ứng RSM      │
│ - Động học Arrhenius      │                │ - Ăn mòn Pitting & Thụ động│               │ - Phân tích ANOVA/Pareto  │
└─────────────┬─────────────┘                └─────────────┬─────────────┘               └─────────────┬─────────────┘
              │                                            │                                           │
              └────────────────────────────────────────────┼───────────────────────────────────────────┘
                                                           │
                                                           ▼
                               ┌────────────────────────────────────────────────────────┐
                               │           MÔ HÌNH DỰ BÁO TUỔI THỌ ĂN MÒN CỐT THÉP      │
                               │  t_corr = x^2 / [4 * D_eff * (erfc^-1(C_th / C_0))^2]  │
                               └────────────────────────────────────────────────────────┘

Điểm đột phá trong phương pháp phân tích là việc áp dụng mô hình toán bậc hai tâm xoay (Rotatable Central Composite Design) với hai biến độc lập: hàm lượng phụ gia siêu mịn silica fume ($X_1$) và hàm lượng phụ gia siêu dẻo polyme ($X_2$). Các hàm mục tiêu gồm cường độ chịu nén ($Y_1$), cường độ kháng uốn ($Y_2$), và hệ số khuếch tán ion clo ($Y_3$) được tối ưu hóa đồng thời, loại bỏ phương pháp thử nghiệm đơn biến mò mẫm truyền thống. Điều kiện biên của mô hình được xác lập rõ ràng cho vùng bê tông bão hòa nước và vùng chu kỳ khô - ẩm luân phiên tại dải ven biển.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo đuổi hệ hình thực chứng (positivism) với phương pháp tiếp cận định lượng đa tầng, tích hợp từ phân tích vi cấu trúc hóa lý đến ứng xử cơ học vĩ mô và mô hình hóa toán học:

  • Tầng vi mô/hóa học: Định lượng các pha khoáng clinke ($C_3S$, $C_2S$, $C_3A$, $C_4AF$), chiết tách dung dịch lỗ hổng bằng phương pháp ép áp lực cao, xác định nồng độ cation/anion ($Na^+$, $K^+$, $Ca^{2+}$, $OH^-$, $SO_4^{2-}$, $Cl^-$) và phân tích các dạng tồn tại của clo theo ASTM C1218 (clo tan trong nước) và ASTM C1152 (clo tổng số tan trong axit).
  • Tầng chuyển vận pha trung mô: Thiết kế tế bào điện di khuếch tán hai ngăn với gradient điện áp $E = 300\text{ V/m}$ và $600\text{ V/m}$, đối chứng song song với bể ngâm dung dịch NaCl 3% dài hạn 90–180 ngày (AASHTO T259).
  • Tầng cơ lý vĩ mô: Đánh giá cường độ chịu nén trên nửa mẫu dầm và cường độ uốn theo tiêu chuẩn vật liệu xây dựng.

Quy trình nghiên cứu rigorous

Quy trình chuẩn bị mẫu và thu thập dữ liệu tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:

  1. Chế tạo mẫu: Sử dụng xi măng PC40 Luks (Thừa Thiên Huế), cát tiêu chuẩn, tỷ lệ X:C biến thiên 1:2 đến 1:3, tỷ lệ N/X = 0,5. Mẫu sau khi đúc được đầm rung chuẩn, dưỡng hộ ẩm tiêu chuẩn 27 ngày trong bể nước bão hòa vôi trước khi thử nghiệm.
  2. Thử nghiệm ngâm lâu dài (khoan chuẩn): Mẫu hình hộp $7,5 \times 7,5 \times 8,0\text{ cm}$ được quét phủ kín 4 mặt xung quanh bằng nhựa epoxy chống thấm chuyên dụng, chỉ để hở mặt đáy tiếp xúc dung dịch NaCl 3% (hình 2.1). Sau các chu kỳ ngâm (90, 180 ngày), bột mẫu được khoan từng lớp mỏng chính xác cách nhau $0,5\text{ cm}$ từ bề mặt vào sâu trong kết cấu để phân tích hàm lượng clo.
  3. Thử nghiệm gia tốc điện trường: Mẫu trụ cắt lớp được đưa vào thiết bị thử nghiệm di cư ion chuyên dụng (hình 3.6). Quá trình đo ghi nhận liên tục sự biến thiên của nhiệt độ dung dịch và cường độ dòng điện $I\text{ (mA)}$ theo thời gian để kiểm soát hiệu ứng gia nhiệt Joule.
  4. Độ tin cậy và chuẩn hóa: Toàn bộ thí nghiệm đo quang phổ và chuẩn độ điện thế được lặp lại tối thiểu 3 lần trên các lô mẫu độc lập; kiểm định độ tin cậy của mô hình hồi quy thực nghiệm thông qua hệ số tương quan $R^2 > 0,95$ và kiểm định Fisher ($F$-test) trong phân tích ANOVA.
Thông số nghiên cứu Phương pháp ngâm lâu dài (AASHTO T259) Phương pháp gia tốc điện trường (Tang - Nilsson)
Kích thước & Hình học mẫu Khối hộp $7,5 \times 7,5 \times 8,0\text{ cm}$, phủ epoxy 4 mặt Mẫu trụ tròn $\phi 95 \times 50\text{ mm}$, làm kín chu vi
Tác nhân chuyển vận Thuần túy gradient nồng độ dung dịch NaCl 3% Gradient nồng độ kết hợp gradient điện trường ($E = 300 - 600\text{ V/m}$)
Thời gian thử nghiệm 90 ngày đến 180 ngày (thậm chí 1 năm) 8 giờ đến 16 giờ
Kỹ thuật lấy mẫu phân tích Khoan lấy bột vi phân cách tầng mỗi $0,5\text{ cm}$ Khoan phân tầng hoặc đo độ sâu thâm nhập bằng chỉ thị $\text{AgNO}_3$
Độ nhạy với phụ gia khoáng Phản ánh chính xác cấu trúc rỗng thực tế Tách bạch cơ chế di cư ion, không bị sai lệch bởi nồng độ $OH^-$
Mục tiêu đầu ra Biên dạng nồng độ $C(x,t)$ và hệ số khuếch tán dừng $D$ Hệ số khuếch tán gia tốc $D$ và hệ số hiệu chỉnh mô hình

Data và phân tích

Dữ liệu thực nghiệm được xử lý bằng các công cụ tính toán số học chuyên sâu:

  • Phân tích hồi quy phi tuyến tính fitting đường cong phân bố hàm lượng $Cl^-$ theo độ sâu thâm nhập $x$ để suy ra hệ số $D$ thông qua nghiệm hàm sai số: $$C(x,t) = C_0 \cdot \text{erfc}\left(\frac{x}{2\sqrt{Dt}}\right)$$
  • Sử dụng phần mềm thống kê chuyên dụng giải ma trận quy hoạch bậc hai tâm xoay, thiết lập giản đồ Pareto xác định mức độ ý nghĩa của các hiệu ứng bậc một ($X_1, X_2$), bậc hai ($X_1^2, X_2^2$) và tương tác ($X_1 X_2$).
  • Khảo sát sự phụ thuộc của $D$ vào nhiệt độ theo phương trình Arrhenius: $$\ln D = \ln D_0 - \frac{Q}{RT}$$ để xác định năng lượng hoạt hóa khuếch tán $Q\text{ (kJ/mol)}$.

Phát hiện đột phá và implications

Những phát hiện then chốt

                               ┌────────────────────────────────────────────────────────┐
                               │           5 PHÁT HIỆN ĐỘT PHÁ CỦA LUẬN ÁN              │
                               └───────────────────────────┬────────────────────────────┘
                                                           │
     ┌───────────────────────┬─────────────────────────────┼─────────────────────────────┬────────────────────────┐
     ▼                       ▼                             ▼                             ▼                        ▼
┌──────────────────┐  ┌───────────────────────────┐  ┌───────────────────────────┐  ┌──────────────────┐  ┌──────────────────┐
│  PHÁT HIỆN 1     │  │        PHÁT HIỆN 2        │  │        PHÁT HIỆN 3        │  │   PHÁT HIỆN 4    │  │   PHÁT HIỆN 5    │
│ Hiệu chỉnh thành │  │ Nồng độ Cl- tổng tương    │  │ Tổ hợp tối ưu CSF + MFS   │  │ Giải thích cơ    │  │ Thiết lập công   │
│ công nghiệm giải │  │ đương Cl- chiết: Cho phép │  │ giúp D giảm 3-5 lần,      │  │ chế vùng khô ẩm │  │ thức dự báo tuổi │
│ tích mô hình     │  │ đơn giản hóa quy trình    │  │ cường độ nén tăng >35%    │  │ ăn mòn nặng hơn   │  │ thọ kết cấu ven │
│ Tang - Nilsson   │  │ kiểm định công trình      │  │ (ANOVA p < 0.001)         │  │ vùng ngập nước   │  │ biển Việt Nam    │
└──────────────────┘  └───────────────────────────┘  └───────────────────────────┘  └──────────────────┘  └──────────────────┘
  1. Hiệu chỉnh chuẩn xác lời giải mô hình Tang Luping – Lars Olof Nilsson: Nghiên cứu đã chứng minh nghiệm toán học hiệu chỉnh loại bỏ hoàn toàn sai số của lời giải gốc, thể hiện sự trùng khớp cao giữa đường cong lý thuyết đạo hàm cấp hai và số liệu thực nghiệm khuếch tán ở cả hai mức điện áp $E = 300\text{ V/m}$ và $600\text{ V/m}$. Thời gian xác định hệ số $D$ được rút ngắn từ 90 ngày xuống chỉ còn 8–16 giờ.
  2. Quy luật tương quan đồng dạng giữa các dạng ion clo: Thực nghiệm chứng minh lượng ion clo tổng số ($Cl^-{\text{total}}$) có mối tương quan tuyến tính rất chặt chẽ với lượng ion clo tự do trong nước chiết ($Cl^-{\text{free}}$). Do quá trình ép chiết nước lỗ hổng đòi hỏi thiết bị áp lực siêu cao cực kỳ phức tạp, phát hiện này cho phép các kỹ sư kiểm định chỉ cần xác định $Cl^-_{\text{total}}$ bằng chuẩn độ hóa học thông thường để đánh giá trực tiếp nguy cơ ăn mòn cốt thép.
  3. Hiệu ứng hiệp đồng tối ưu giữa Silica Fume và Phụ gia siêu dẻo: Phân tích bề mặt đáp ứng ANOVA chứng minh việc kết hợp đồng thời 8–10% silica fume và 1,0–1,2% phụ gia siêu dẻo MFS tạo ra bước nhảy vọt về chất lượng: Cường độ chịu nén tăng từ $42\text{ MPa}$ lên trên $58\text{ MPa}$ (>35%), cường độ uốn đạt đỉnh, trong khi hệ số khuếch tán ion clo $D$ giảm mạnh từ $3\text{ đến }5\text{ lần}$ so với mẫu đối chứng. Phản ứng puzơlanic của CSF chuyển hóa triệt để $Ca(OH)_2$ thành gel $C\text{-}S\text{-}H$ thứ cấp đặc chắc, bịt kín các mao quản chuyển tiếp (ITZ).
  4. Giải mã nghịch lý ăn mòn vùng ngập nước so với vùng khí quyển/sóng vỗ: Số liệu khảo sát thực tế tại các cảng biển Việt Nam cho thấy kết cấu ngập nước hoàn toàn có hàm lượng $Cl^-$ cận cốt thép rất cao ($>2\text{ kg/m}^3$) nhưng cốt thép hầu như không bị rỉ sau 30 năm, trong khi kết cấu vùng khí quyển và vùng nước lên xuống bị phá hủy nghiêm trọng. Luận án giải thích nghịch lý này bằng động học hòa tan oxy: Nồng độ $O_2$ trong khí quyển đạt $\sim 210\text{ ml/l}$, trong khi nồng độ $O_2$ hòa tan trong nước biển chỉ đạt $5 - 10\text{ ml/l}$. Khi bê tông bão hòa nước 100%, dòng khuếch tán oxy giảm hơn 5 lần, làm triệt tiêu phản ứng catôt: $$\text{O}_2 + 2\text{H}_2\text{O} + 4e^- \rightarrow 4\text{OH}^-$$ ngăn chặn sự hình thành rỉ sét dù nồng độ clo vượt ngưỡng.
  5. Thiết lập công thức dự báo thời điểm bắt đầu ăn mòn ($t_{\text{corr}}$): Ứng dụng hệ số khuếch tán hiệu dụng biến thiên theo thời gian $D(t) = D_0 \cdot t^{-m}$, luận án xây dựng phương trình xác định chính xác thời điểm hàm lượng clo tại bề mặt cốt thép đạt ngưỡng giới hạn phá hủy màng thụ động ($C_{\text{th}} = 0,4%$ so với khối lượng xi măng hoặc tỷ số $[Cl^-]/[OH^-] = 0,6$).

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp mô hình toán học tổng quát tích hợp trường lực nhiệt động và động học khuếch tán cho các hệ vật liệu kết dính vô cơ phức hợp.
  • Về mặt phương pháp luận: Chuẩn hóa phương pháp thử gia tốc điện trường thay thế phương pháp Whiting ASTM C1202, mở ra quy chuẩn kiểm định vật liệu mới có độ tin cậy khoa học cao cho các phòng thí nghiệm chuyên ngành.
  • Về mặt thực tiễn và chính sách: Cung cấp cơ sở khoa học để Bộ Xây dựng và Bộ Giao thông Vận tải hoàn thiện tiêu chuẩn thiết kế độ bền công trình biển (TCVN 9346:2012), đưa ra khuyến nghị bắt buộc sử dụng xi măng bền sunfat kết hợp phụ gia silica fume và phụ gia siêu dẻo cho các công trình hạ tầng biển đảo quốc gia.

Limitations và Future Research

Mặc dù đạt được những đóng góp đột phá, nghiên cứu vẫn tồn tại một số giới hạn học thuật cần được mở rộng:

  1. Giả định khuếch tán một chiều đẳng hướng: Mô hình toán học áp dụng điều kiện biên khuếch tán 1D trên mẫu bê tông đồng nhất, chưa xét đến tính dị hướng của vật liệu khi xuất hiện vi nứt ngẫu nhiên dưới tác động của tải trọng cơ học trùng phục và sóng biển.
  2. Hiệu ứng gia nhiệt Joule trong điện trường cao: Khi áp điện trường $E = 600\text{ V/m}$ kéo dài, sự gia tăng nhiệt độ của dung dịch điện ly có thể làm tăng nhẹ độ di động ion cục bộ, đòi hỏi hệ thống làm mát điều nhiệt khắt khe hơn trong thiết bị đo.
  3. Môi trường xâm thực đa ion phức hợp: Thí nghiệm mô phỏng tập trung vào dung dịch NaCl thuần túy, chưa phản ánh đầy đủ tác động cộng hưởng đồng thời của các ion $Mg^{2+}$ (hình thành Brucit gây dòn rỗng) và $SO_4^{2-}$ (hình thành ettringit muộn gây nứt nở thể tích) trong nước biển tự nhiên.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Phát triển mô hình toán học 3D mô phỏng sự chuyển vận đa ion ($Cl^-, SO_4^{2-}, Mg^{2+}, Na^+, K^+, OH^-$) kết hợp ứng suất cơ học phá hủy.
  • Nghiên cứu ứng dụng các vật liệu nano mới như nano-silica, ống nano cacbon (CNTs) và chất ức chế ăn mòn di chuyển (MCI) để tăng cường khả năng tự làm đặc vi cấu trúc bê tông.
  • Xây dựng hệ thống cảm biến thông minh không dây cấy sẵn trong kết cấu bê tông để quan trắc liên tục điện thế ăn mòn và nồng độ ion clo theo thời gian thực.

Tác động và ảnh hưởng

  • Tác động học thuật: Kết quả hiệu chỉnh mô hình Tang – Nilsson và hệ thống dữ liệu động học khuếch tán là nguồn tài liệu tham khảo giá trị cao cho các nghiên cứu sinh, nhà khoa học trong lĩnh vực hóa học vật liệu, kỹ thuật silicat và xây dựng công trình thủy. Dự báo tiềm năng trích dẫn khoa học cao trong các tạp chí chuyên ngành vật liệu xây dựng uy tín (như Cement and Concrete Research, Construction and Building Materials).
  • Tác động công nghiệp và chuyển giao công nghệ: Cung cấp cho các tập đoàn xây dựng, ban quản lý dự án hàng hải công thức phối trộn bê tông chất lượng cao có tuổi thọ trên 50 năm, giúp giảm thiểu hàng trăm tỷ đồng chi phí duy tu, sửa chữa định kỳ cho các công trình cầu cảng, giàn khoan biển.
  • Tác động kinh tế - xã hội và bảo vệ chủ quyền: Nâng cao độ bền vững của hệ thống hạ tầng quân - dân sự ven biển và các công trình quốc phòng trên quần đảo Trường Sa, Nhà giàn DK1, góp phần giữ vững an ninh biển đảo và phát triển kinh tế biển bền vững.

Đối tượng hưởng lợi

┌─────────────────────────────────────────────────────────────────────────────────────────────────┐
│                                 ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                                   │
├──────────────────────────────┬──────────────────────────────────┬───────────────────────────────┤
│    NGHIÊN CỨU SINH &         │      CÁC KỸ SƯ KẾT CẤU &         │       CƠ QUAN QUẢN LÝ         │
│     NHÀ KHOA HỌC             │       R&D DOANH NGHIỆP           │      NHÀ NƯỚC & QUỐC PHÒNG    │
│                              │                                  │                               │
│ • Tiếp cận lời giải giải     │ • Nhận chuyển giao cấp phối      │ • Cơ sở khoa học sửa đổi quy  │
│   tích chuẩn hóa mô hình.    │   CSF + MFS tối ưu kinh tế.      │   chuẩn TCVN công trình biển. │
│ • Khai thác phương pháp đo   │ • Rút ngắn thời gian kiểm định   │ • Tiết kiệm ngân sách bảo trì │
│   nhanh điện trường chính xác│   độ thấm vật liệu từ 3 tháng    │   hàng trăm tỷ đồng mỗi năm.  │
│ • Kế thừa khung quy hoạch    │   xuống 8-16 giờ.                │ • Kéo dài tuổi thọ công trình │
│   thực nghiệm bậc hai RSM.   │ • Dự báo chính xác tuổi thọ BTCT.│   hạ tầng quốc phòng biển đảo.│
└──────────────────────────────┴──────────────────────────────────┴───────────────────────────────┘
  • Nghiên cứu sinh và Giới học thuật: Kế thừa phương pháp luận mô hình hóa vi phân chuyển vận ion, công cụ phân tích RSM và bộ cơ sở dữ liệu thực nghiệm chuẩn hóa về động học khuếch tán ion clo trong xi măng portland nhiệt đới.
  • Kỹ sư thiết kế và R&D Vật liệu Xây dựng: Nắm vững công thức phối trộn tối ưu phụ gia silica fume và chất siêu dẻo, phương pháp tính toán chiều dày lớp bê tông bảo vệ cần thiết để công trình đạt tuổi thọ thiết kế mong muốn.
  • Chủ đầu tư cảng biển và Công trình dầu khí: Sở hữu công cụ tin cậy để đánh giá nhanh chất lượng bê tông trước khi nghiệm thu thi công, đồng thời dự báo chính xác thời điểm cần can thiệp bảo dưỡng nhằm ngăn ngừa nguy cơ rỉ gãy cốt thép đột ngột.
  • Các nhà hoạch định chính sách hạ tầng: Có luận cứ khoa học để hoàn thiện hệ thống tiêu chuẩn kỹ thuật quốc gia về xây dựng bền vững trong môi trường biển Đông.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc phát hiện sai lệch và giải lại thành công phương trình vi phân chuyển vận khuếch tán - trôi dạt ion của Tang Luping và Lars Olof Nilsson (mở rộng từ Định luật Fick thứ hai và Định luật Nernst – Planck). Bằng cách thiết lập điều kiện biên nửa vô hạn chính xác, luận án đã đưa ra hàm nghiệm giải tích thực chuẩn mực, giúp chuyển đổi trực tiếp hệ số khuếch tán đo được trong điều kiện gia tốc điện trường ngắn hạn sang hệ số khuếch tán tự nhiên dài hạn.

2. Đột phá về phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế?

So với phương pháp đo điện lượng Whiting AASHTO T277 / ASTM C1202 vốn bị chi phối bởi nồng độ ion $OH^-$ trong pha lỏng (như Torii & Kawamura, 1994 đã phê phán) và phương pháp ngâm khoan chuẩn AASHTO T259 mất từ 3 tháng đến 1 năm, phương pháp của luận án vừa đảm bảo đo đúng bản chất sự dịch chuyển của bản thân ion clo, vừa rút ngắn thời gian thử nghiệm xuống chỉ còn 8–16 giờ, tương thích hoàn hảo với điều kiện trang thiết bị phòng thí nghiệm tại các nước đang phát triển.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và bằng chứng số liệu chứng minh?

Phát hiện bất ngờ nhất là hiện tượng nghịch lý: Kết cấu bê tông ngâm chìm hoàn toàn trong nước biển tích tụ nồng độ ion clo cận cốt thép rất cao ($1,5 - 2,6\text{ kg/m}^3$), vượt xa ngưỡng giới hạn ăn mòn tiêu chuẩn ($0,4%$), nhưng cốt thép hoàn toàn không bị rỉ sau hàng chục năm. Bằng chứng số liệu thực nghiệm chứng minh nguyên nhân là do độ hòa tan của oxy trong nước biển cực kỳ thấp ($5 - 10\text{ ml/l}$) so với không khí ($210\text{ ml/l}$), và khi bê tông bão hòa nước hoàn toàn, thông lượng khuếch tán oxy sụt giảm hơn 5 lần, làm ngưng trệ phản ứng cực catôt.

4. Quy trình lặp lại thí nghiệm (Replication Protocol) có được cung cấp đầy đủ không?

Có. Luận án cung cấp chi tiết toàn bộ thông số: Thành phần khoáng clinke PC40, cấp phối tỷ lệ X:C:N, quy cách đúc mẫu, quy trình bảo dưỡng 27 ngày trong nước bão hòa vôi, kỹ thuật phủ màng epoxy kín 4 cạnh, sơ đồ mạch điện đo gia tốc ($E = 300 - 600\text{ V/m}$), công thức chuẩn độ clo tổng (ASTM C1152) và clo hòa tan (ASTM C1218), cùng toàn bộ ma trận quy hoạch thực nghiệm bậc hai tâm xoay kèm thuật toán ANOVA.

5. Luận án có vạch ra chương trình nghiên cứu 10 năm tiếp theo không?

Có. Chương trình nghiên cứu 10 năm được xác lập với 3 trọng tâm: (1) Mô hình hóa chuyển vận đa ion tương tác phi tuyến tính trong điều kiện nứt vi mô do tải trọng động; (2) Chế tạo vật liệu bê tông siêu tính năng (UHPC) tự làm lành vết nứt ứng dụng cấu trúc nano cho công trình ngầm xuyên biển; (3) Tích hợp hệ thống cảm biến điện hóa thụ động IoT giám sát độ xâm nhập clo thời gian thực phục vụ bảo trì dự đoán số (Digital Twin).

Kết luận

  1. Hoàn thiện cơ sở toán học chuyển vận ion: Hiệu chỉnh thành công nghiệm giải tích của phương trình vi phân Tang Luping – Lars Olof Nilsson, thiết lập công thức xác định nhanh hệ số khuếch tán ion clo $D$ bằng phương pháp gia tốc điện trường với độ chính xác cao.
  2. Khẳng định tính ưu việt của phân tích clo tổng số: Chứng minh tính tương đương thực tiễn giữa hàm lượng ion clo tổng và clo tự do trong nước chiết, mang lại giải pháp kiểm định ăn mòn đơn giản, hiệu quả cho các kỹ sư công trường.
  3. Xác lập tỷ lệ cấp phối phụ gia tối ưu: Ứng dụng quy hoạch thực nghiệm bậc hai tâm xoay tìm ra tổ hợp tối ưu 8–10% silica fume kết hợp 1,0–1,2% phụ gia siêu dẻo MFS, giúp tăng cường độ nén >35% và giảm hệ số thấm ion clo từ 3 đến 5 lần.
  4. Làm sáng tỏ cơ chế ăn mòn phân vùng môi trường biển: Giải mã tường minh vai trò khống chế của nồng độ oxy hòa tan, chứng minh vùng khí quyển và vùng nước lên xuống (chu kỳ khô - ẩm) là khu vực chịu rủi ro phá hủy ăn mòn cốt thép cao nhất.
  5. Xây dựng mô hình dự báo tuổi thọ kết cấu: Đưa ra phương trình toán học tính toán chính xác thời điểm cốt thép bắt đầu bị ăn mòn ($t_{\text{corr}}$), làm cơ sở thiết kế chiều dày lớp bê tông bảo vệ cho các công trình biển có niên hạn sử dụng trên 50–100 năm.
  6. Giá trị kế thừa và tác động lâu dài: Công trình mở ra hướng ứng dụng rộng rãi các phụ gia khoáng siêu mịn và polyme hữu cơ trong công nghệ bê tông chất lượng cao tại Việt Nam, đóng góp trực tiếp vào sự nghiệp phát triển kinh tế biển và bảo vệ chủ quyền biển đảo quốc gia.
