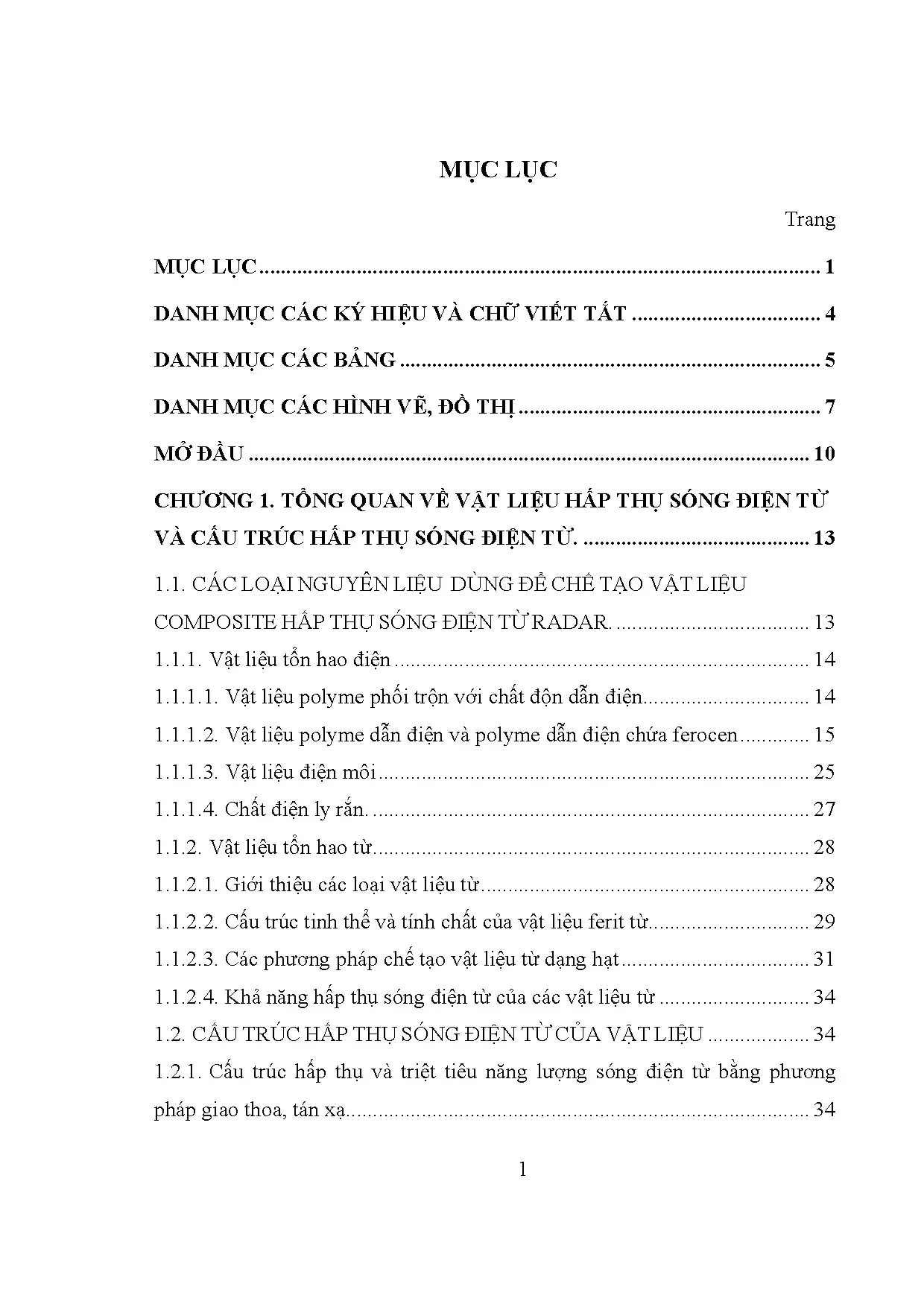

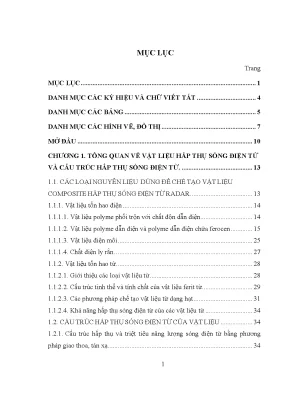

Tổng quan về luận án

Sự bùng nổ của công nghệ vi sóng trong cả lĩnh vực quân sự lẫn dân sự—từ trinh sát radar, dẫn đường hàng không, định vị mục tiêu đến viễn thông băng thông cao—đã đặt ra hai thách thức mang tính chiến lược: ô nhiễm bức xạ điện từ trong môi trường và yêu cầu ngụy trang tàng hình vô tuyến. Radar quân sự hiện đại chủ yếu vận hành trong dải tần X (8 – 12 GHz), tương ứng với bước sóng chuẩn xấp xỉ 3 cm, có khả năng phát hiện các mục tiêu có diện tích phản xạ hiệu dụng (RCS) lớn hơn $1\text{ m}^2$. Để vô hiệu hóa khả năng giám sát này, việc phát triển các cấu trúc và vật liệu hấp thụ sóng điện từ (Radar Absorbing Materials - RAM; Radar Absorbing Structures - RAS) có khả năng chuyển hóa năng lượng sóng điện từ thành nhiệt năng thông qua cơ chế tổn hao điện môi và tổn hao từ tính là hướng tiếp cận tối ưu.

                  ┌────────────────────────────────────────────────────────┐
                  │      BỨC XẠ SÓNG RADAR DẢI X (8 - 12 GHz, λ ≈ 3 cm)    │
                  └──────────────────────────┬─────────────────────────────┘
                                             │
                       ┌─────────────────────┴─────────────────────┐
                       ▼                                           ▼
      ┌─────────────────────────────────┐         ┌─────────────────────────────────┐
      │     TỔN HAO ĐIỆN MÔI (tan δε)    │         │      TỔN HAO TỪ TÍNH (tan δμ)   │
      │  - PBzFrc pha tạp Iot (I2)      │         │  - Spinel Ferrite (Mn-Zn, Li-Zn)│
      │  - Dẫn truyền liên hợp π-e      │         │  - Cộng hưởng từ tự nhiên       │
      │  - Phân cực điện tích Debye     │         │  - Tổn hao trễ & dòng Eddy     │
      └────────────────┬────────────────┘         └────────────────┬────────────────┘
                       │                                           │
                       └─────────────────────┬─────────────────────┘
                                             ▼
                  ┌────────────────────────────────────────────────────────┐
                  │  TƯƠNG HỢP TRỞ KHÁNG BỀ MẶT (Z_in ≈ Z_0 = 377 Ω)       │
                  │  TRIỆT TIÊU NĂNG LƯỢNG GIAO THOA PHA NGƯỢC (λ/4)      │
                  │  HỆ SỐ SUY GIẢM PHẢN XẠ: RL < -20 dB ĐẾN -40 dB        │
                  └────────────────────────────────────────────────────────┘

Khoảng trống nghiên cứu then chốt trong y văn nằm ở sự đánh đổi cố hữu: các vật liệu tổn hao từ truyền thống (hợp kim sắt từ, bột carbonyl iron) có tỷ trọng rất lớn, dễ bị oxy hóa và khó gia công dạng màng mỏng; ngược lại, các polyme dẫn điện thông thường (polypyrrole, polyaniline, polyacetylene) chỉ thuần túy gây tổn hao điện môi, dẫn đến hiện tượng bất đối xứng trở kháng bề mặt ($Z_{in} \neq Z_0$), làm tăng phản xạ bề mặt thay vì hấp thụ sâu vào thể tích. Luận án giải quyết triệt để khoảng trống này bằng công trình tiên phong: "Nghiên cứu chế tạo vật liệu hấp thụ sóng điện từ dải vi sóng từ các polyme dẫn điện chứa ferocen và khảo sát ảnh hưởng của polyme chứa ferocen đến khả năng hấp thụ vi sóng là một hướng mới của luận án đến nay chưa có công trình nào công bố."

Mục tiêu trung tâm của luận án là: "nghiên cứu chế tạo sơn phủ hấp thụ sóng điện từ radar trên cơ sở polyme dẫn điện chứa ferocen (Frc) và spinel ferit cho nền kim loại, nền Al và hợp kim sử dụng làm vật liệu nguỵ trang đồng thời áp dụng chế tạo vật liệu hấp thụ vi sóng chống ô nhiễm sóng điện từ."

Hệ thống câu hỏi nghiên cứu và giả thuyết khoa học được thiết lập chặt chẽ:

  • Câu hỏi nghiên cứu 1 (Q1): Bằng cách nào tối ưu hóa phản ứng trùng ngưng Friedel-Crafts giữa ferrocene và benzaldehyde để tổng hợp polybenzylenferrocene (PBzFrc) có độ trùng hợp và phân tử khối $M_w \approx 2500\text{ g/mol}$ tương hợp tốt với chất pha tạp iot ($I_2$)?
  • Câu hỏi nghiên cứu 2 (Q2): Các yếu tố hoạt động bề mặt (HĐBM) và nhiệt độ thiêu kết trong phương pháp sol-gel chi phối như thế nào đến kích thước hạt tinh thể nano/submicron ($<10\ \mu\text{m}$) và các thông số từ tính ($M_s, H_c, \mu'$) của hệ ferit spinel $Mn_{0.45}Fe_2O_4$, $Li_2Fe_2O_4$ biến tính $CuFe_2O_4$?
  • Câu hỏi nghiên cứu 3 (Q3): Tương tác phối hợp giữa nền polyme cơ kim dẫn điện PBzFrc-$I_2$ và pigment spinel ferit tạo ra cơ chế tổn hao kép (dual-loss mechanism) như thế nào để vừa đảm bảo phối hợp trở kháng, vừa tối đa hóa hệ số suy giảm sóng trong dải X (8 – 12 GHz)?
  • Giả thuyết 1 (H1): Quá trình pha tạp iot vào khung liên hợp của PBzFrc sẽ tạo phức chuyển dịch điện tích, nâng độ dẫn điện từ $10^{-8}\text{ S/cm}$ lên $10^0 - 10^2\text{ S/cm}$, hình thành độ tổn hao góc điện môi $\tan \delta_\varepsilon$ cao ở tần số GHz.
  • Giả thuyết 2 (H2): Cấu trúc spinel phân tán đều dưới dạng pigment nano/submicron sẽ cung cấp tổn hao từ trễ và cộng hưởng đô-men từ tự nhiên mà không làm phá vỡ cơ lý tính của màng phủ epoxy/polyamit.
  • Giả thuyết 3 (H3): Thiết kế màng phủ đa lớp kết hợp nguyên lý màn chắn Salisbury với điều kiện cộng hưởng bề dày $d = \lambda / (4\sqrt{\varepsilon_r \mu_r})$ sẽ triệt tiêu năng lượng phản xạ thông qua giao thoa ngược pha, đạt độ suy giảm $\le -20\text{ dB}$ (hấp thụ trên $99%$ năng lượng sóng).

Khung lý thuyết của nghiên cứu tích hợp lý thuyết điện từ trường Maxwell, lý thuyết phân cực điện môi trễ Debye, phương trình môi trường hiệu dụng Neelakanta và mô hình hấp thụ cộng hưởng Salisbury/Jaumann. Luận án giới hạn phạm vi nghiên cứu thực nghiệm trên dải tần số 8 – 12 GHz (dải X), đối tượng nền là hợp kim nhôm (Al duralumin) và thép kỹ thuật, kiểm soát kích thước hạt từ tính $< 10\ \mu\text{m}$, nồng độ pha tạp iot $0.01 - 2.0\text{ mol}$ tương đối, và đánh giá toàn diện các chỉ tiêu cơ lý màng sơn (độ bám dính, độ bền uốn, độ bền va đập).

Literature Review và Positioning

Nghiên cứu vật liệu hấp thụ sóng điện từ vi sóng đã trải qua nhiều giai đoạn phát triển với các dòng lý thuyết chủ đạo:

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                                 TIẾN TRÌNH Y VĂN QUỐC TẾ                                │
├──────────────────────────┬───────────────────────────────┬─────────────────────────────┤
│ Nhóm Nghiên cứu & Năm    │ Hướng tiếp cận & Vật liệu    │ Giới hạn / Xung đột học thuật│
├──────────────────────────┼───────────────────────────────┼─────────────────────────────┤
│ Neelakanta (1995);       │ Composite điện môi polyme     │ Thiếu hụt thành phần tổn hao│
│ Yamaki et al.            │ độn graphit, sợi kim loại     │ từ tính; bề mặt phản xạ cao │
├──────────────────────────┼───────────────────────────────┼─────────────────────────────┤
│ Bliumenfeld (1960s);     │ Khảo sát cộng hưởng spin từ   │ Dừng lại ở khảo sát dung    │
│ Vishnyakova; Korshak     │ trên phức cơ kim ferrocene    │ dịch, chưa chế tạo màng RAM │
├──────────────────────────┼───────────────────────────────┼─────────────────────────────┤
│ Woo Seok Chin &          │ Màn chắn Salisbury composite  │ Bề dày lớn (2.93 mm),       │
│ Dai Gil Lee (2007)       │ sợi thủy tinh/epoxy/CNT       │ độ đàn hồi màng sơn kém     │
├──────────────────────────┼───────────────────────────────┼─────────────────────────────┤
│ Perkins et al.;          │ RAM dạng xốp tổ ong/pyramid   │ Cồng kềnh, không ứng dụng   │
│ Zidek et al.             │ trên cao su, PU, epoxy        │ được cho vỏ khí tài mỏng    │
├──────────────────────────┼───────────────────────────────┼─────────────────────────────┤
│ LUẬN ÁN HIỆN TẠI         │ Sơn phủ lai hóa: PBzFrc-I2   │ Giải quyết đồng thời: Siêu  │
│                          │ + Spinel Ferrite Sol-Gel      │ mỏng, tổn hao kép, nhẹ      │
└──────────────────────────┴───────────────────────────────┴─────────────────────────────┘

Dòng nghiên cứu vật liệu tổn hao điện môi khởi đầu với các công trình của Neelakanta và cộng sự, tập trung vào mô hình hóa hằng số điện môi phức hợp ($\varepsilon^* = \varepsilon' - j\varepsilon''$) của hệ composite nền polyme chứa chất độn dẫn điện vô cơ (than đen, graphit, bột kim loại). Tuy nhiên, các hệ này gặp trở ngại lớn: hàm lượng độn cao làm suy giảm nghiêm trọng độ bền cơ lý và gây phản xạ mạnh ở mặt phân giới không khí - vật liệu do độ dẫn quá mức. Tiếp sau đó, trào lưu sử dụng polyme dẫn điện nội tại (ICP) như polyacetylene, polypyrrole và polyaniline biến tính pha tạp axit Lewis (đạt độ dẫn $10^2 - 10^3\text{ S/cm}$) được đề xuất nhằm giảm khối lượng riêng. Dẫu vậy, nhược điểm chí mạng của ICP là độ cứng mạch phân tử cao, không tan, không nóng chảy, vô cùng khó gia công thành màng sơn phủ bảo vệ.

Dòng nghiên cứu vật liệu tổn hao từ tính dựa trên nền tảng hạt ferit spinel và garnet (được tổng kết bởi các tác giả quốc tế trong lĩnh vực từ học vô tuyến). Vật liệu sắt từ mềm có độ từ thẩm thực $\mu'$ cao và tổn hao từ trễ $\tan \delta_\mu$ lớn ở dải MHz, nhưng khi tiến vào dải vi sóng GHz, giới hạn Snoek (Snoek's limit) làm suy giảm nhanh độ từ thẩm, đồng thời tổn hao dòng xoáy cảm ứng (Eddy current loss) sinh nhiệt cao trên nền kim loại.

Trong y văn quốc tế tồn tại một cuộc tranh luận học thuật sâu sắc giữa hai trường phái:

  • Trường phái 1 (Thuần điện môi / Composite cấu trúc): Cho rằng chỉ cần điều chỉnh trở kháng mặt thông qua phân tán hạt nano carbon (CNT, graphene) trong cấu trúc xốp hoặc mạng Salisbury đa lớp là đủ để triệt tiêu sóng thông qua tán xạ và giao thoa (điển hình là công trình của Woo Seok Chin và Dai Gil Lee, chế tạo tấm RAM dải X dày $2.93\text{ mm}$ từ composite sợi thủy tinh/epoxy gia cường CNT hấp thụ $90%$ năng lượng).
  • Trường phái 2 (Thuần từ tính / Hợp kim ferit): Cho rằng tổn hao từ tính là điều kiện tiên quyết để giữ độ dày lớp phủ ở mức tối thiểu ($<\lambda/10$), bất chấp việc gia tăng tải trọng cấu trúc (điển hình như các nghiên cứu của Zidek và cộng sự trên composite epoxy chứa hạt ferit và carbonyl Fe đa lớp trong dải $2 - 18\text{ GHz}$).

Vị thế khoa học của luận án được xác lập tại điểm giao thoa đột phá: thay vì sử dụng các chất dẫn điện vô cơ thụ động hay hạt từ tính truyền thống, luận án sử dụng polyme cơ kim chứa sắt—Polybenzylenferrocene (PBzFrc)—được tổng hợp hữu cơ chính xác, vừa sở hữu tính dẫn điện bán dẫn điều biến được bằng iot ($I_2$), vừa có tính chất thuận từ/sắt từ mềm nội tại xuất phát từ các tâm ion $Fe(II)$ liên hợp với vòng cyclopentadienyl (kế thừa và phát triển từ các phát hiện nguyên sơ của Bliumenfeld, Vishnyakova và Korshak). Kết hợp polymer này với các hạt nano spinel ferit ($Mn_{0.45}Fe_2O_4$ phủ $5%\ CuFe_2O_4$ hoặc $Li_2Fe_2O_4$) chế tạo bằng phương pháp sol-gel nhiệt độ thấp, luận án tạo nên một hệ sơn phủ độc nhất đạt mức suy giảm tín hiệu từ $-20\text{ dB}$ đến $-40\text{ dB}$ mà vẫn duy trì độ dẻo dai cơ lý tuyệt hảo trên nền hợp kim duralumin.

So sánh với hai nghiên cứu quốc tế điển hình:

  1. So với nghiên cứu của Woo Seok Chin & Dai Gil Lee (2007) sử dụng cấu trúc Salisbury sợi thủy tinh/CNT dày $2.93\text{ mm}$ chỉ hấp thụ $90%$ (tương đương $-10\text{ dB}$), hệ sơn phủ của luận án đạt hiệu suất hấp thụ $>99%$ ($-20\text{ dB}$ đến $-30\text{ dB}$) với độ dày màng sơn mỏng hơn đáng kể nhờ sự hỗ trợ của tổn hao từ tính spinel.
  2. So với công trình của Perkins và cộng sự sử dụng vật liệu xốp tổ ong ABS/PU độn bột kim loại đạt suy giảm $-15\text{ dB}$ đến $-100\text{ dB}$ nhưng kết cấu cồng kềnh dạng chóp nón, hệ sơn phủ PBzFrc-spinel của luận án là màng sơn phẳng bám dính trực tiếp trên kim loại, thích hợp cho các bề mặt khí động học của máy bay và tàu chiến.

Đóng góp lý thuyết và khung phân tích

                     ┌──────────────────────────────────────────────────┐
                     │            KHUNG PHÂN TÍCH LÝ THUYẾT             │
                     └────────────────────────┬─────────────────────────┘
                                              │
         ┌────────────────────────────────────┼───────────────────────────────────┐
         ▼                                    ▼                                   ▼
┌──────────────────┐               ┌──────────────────┐               ┌──────────────────┐
│ LÝ THUYẾT DEBYE  │               │LÝ THUYẾT MAXWELL │               │ LÝ THUYẾT SALIS- │
│                  │               │  & TỔN HAO TỪ    │               │  BURY / JAUMANN  │
│Phân cực lưỡng cực│               │Dòng xoáy Eddy,   │               │Giao thoa triệt   │
│trễ trong điện    │               │chuyển dịch vách  │               │tiêu ngược pha tại│
│trường vi sóng    │               │domen tinh thể    │               │khoảng cách λ/4   │
└────────┬─────────┘               └────────┬─────────┘               └────────┬─────────┘
         │                                  │                                  │
         └──────────────────────────────────┼──────────────────────────────────┘
                                            ▼
                     ┌──────────────────────────────────────────────────┐
                     │  MÔ HÌNH TOÁN HỌC TRỞ KHÁNG VÀO (INPUT IMPEDANCE)│
                     │  Z_in = Z_0 * sqrt(μ_r/ε_r) * tanh(j*2π*d/λ *    │
                     │                 sqrt(μ_r*ε_r))                   │
                     └──────────────────────────────────────────────────┘

Đóng góp cho lý thuyết

Luận án đóng góp quan trọng vào lý thuyết điện động lực học vật liệu composite và hóa học polyme cơ kim thông qua việc mở rộng các lý thuyết cổ điển:

  1. Mở rộng lý thuyết phân cực trễ Debye: Áp dụng thành công cho hệ polyme cơ kim PBzFrc pha tạp iot. Quá trình dịch chuyển điện tử dọc theo chuỗi mạch liên hợp $\pi$-dưới tác dụng của điện trường vi sóng $E$ tạo ra momen lưỡng cực cảm ứng với thời gian trễ hồi phục $\tau_r$. Tổn hao góc điện môi được xác định chính xác theo phương trình: $$\tan \delta_\varepsilon = \frac{\varepsilon''}{\varepsilon'} = \frac{\sigma + \omega(\varepsilon_s - \varepsilon_\infty)\frac{\omega\tau_r}{1+\omega^2\tau_r^2}}{\omega\varepsilon_0\left(\varepsilon_\infty + \frac{\varepsilon_s - \varepsilon_\infty}{1+\omega^2\tau_r^2}\right)}$$
  2. Làm sáng tỏ cơ sở điện từ học của sóng lan truyền trên mặt kim loại: Khẳng định bằng thực nghiệm lý thuyết Fresnel-Maxwell về sự phân bố trường: "Theo Maxwell, tổng vecto điện trường sẽ vuông góc với bề mặt kim loại và đạt giá trị cực đại tại khoảng cách $\lambda/4$ tính từ bề mặt phản xạ và tổng các vectơ từ trường đạt giá trị cực đại trên bề mặt kim loại."
  3. Thiết lập mô hình tổn hao liên hợp: Đề xuất mô hình toán học giải thích hiện tượng cộng hưởng tự nhiên trong cấu trúc hạt ferit phân tán nano, trong đó tổn hao từ tính tổng cộng gồm ba thành phần: $$\tan \delta_\mu = \tan \delta_{\text{hys}} + \tan \delta_{\text{res}} + \tan \delta_{\text{Eddy}}$$ với tổn hao dòng Eddy tỷ lệ nghịch với điện trở suất hạt $\rho$, chứng minh rằng hạt spinel sol-gel có kích thước nano làm tăng $\rho$, triệt tiêu dòng Eddy cục bộ vô ích và nâng cao tổn hao cộng hưởng đô-men ở tần số GHz.

Các mệnh đề lý thuyết (Propositions) được xác lập:

  • Mệnh đề 1 (P1): Sự hình thành phức chất chuyển dịch điện tích giữa iot và nhân thơm-ferrocenyl trong PBzFrc làm giảm rào thế năng dịch chuyển điện tử tự do, điều biến hằng số điện môi phức $\varepsilon^*$ tương thích tối ưu với trở kháng không gian tự do.
  • Mệnh đề 2 (P2): Sự kết hợp đồng thời tổn hao điện $\tan \delta_\varepsilon$ tại lớp ngoài và tổn hao từ $\tan \delta_\mu$ tại lớp tiếp giáp kim loại thiết lập điều kiện triệt tiêu pha giao thoa hoàn toàn đối với sóng tới và sóng phản xạ ở bờ cạnh mép kim loại.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đồng thời 3 trường phái lý thuyết:

  • Lý thuyết Môi trường Hiệu dụng Neelakanta: Dự đoán hằng số điện môi phức và độ dẫn điện của composite đa pha.
  • Lý thuyết Phân cực Điện môi Debye & Vi từ học Stoner-Wohlfarth: Xác định các thông số tổn hao vi mô $\varepsilon', \varepsilon'', \mu', \mu''$.
  • Lý thuyết Đường truyền Sóng & Màn chắn Salisbury/Jaumann: Tính toán trở kháng vào $Z_{in}$ tại bề mặt phân giới: $$Z_{in} = Z_0 \sqrt{\frac{\mu_r}{\varepsilon_r}} \tanh \left( j \frac{2\pi d}{\lambda} \sqrt{\mu_r \varepsilon_r} \right)$$ Hệ số suy giảm phản xạ (Reflection Loss - RL) tính bằng Decibel (dB): $$RL (\text{dB}) = 20 \log_{10} \left| \frac{Z_{in} - Z_0}{Z_{in} + Z_0} \right|$$
                                  SÓNG TỚI
                                     │
                                     ▼
      ┌─────────────────────────────────────────────────────────────┐
      │  LỚP PHỦ 1: TỔN HAO ĐIỆN MÔI (PBzFrc - I2)                  │
      │  Trở kháng phối hợp Z_in ≈ Z_0; ε' ≈ 3 - 5; tan δε ≈ 0.3-0.5 │
      └──────────────────────────────┬──────────────────────────────┘
                                     │ Sóng truyền qua (P3)
                                     ▼
      ┌─────────────────────────────────────────────────────────────┐
      │  LỚP PHỦ 2: TỔN HAO TỪ TÍNH (Spinel Ferrite Sol-Gel)        │
      │  Tổn hao từ trễ & cộng hưởng; μ' ≈ 1.5 - 2.5; tan δμ lớn   │
      └──────────────────────────────┬──────────────────────────────┘
                                     │ Sóng suy giảm triệt để
                                     ▼
      ═══════════════════════════════════════════════════════════════
                    BỀ MẶT KIM LOẠI NỀN (Al Duralumin / Thép)
      ═══════════════════════════════════════════════════════════════

Các điều kiện biên (Boundary conditions) được xác định rõ:

  • Tần số khảo sát $f \in [8, 12]\text{ GHz}$.
  • Nhiệt độ làm việc ổn định $-20^\circ\text{C} \le T \le 100^\circ\text{C}$.
  • Nền kim loại phản xạ lý tưởng ($\sigma_{\text{substrate}} \to \infty$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo đuổi quan điểm thực chứng (Positivism) kết hợp phương pháp luận thực nghiệm vật liệu đa cấp độ (Multi-level experimental design):

┌─────────────────────────────────────────────────────────────────────────────────────────┐
│                           THIẾT KẾ NGHIÊN CỨU THỰC NGHIỆM ĐA CẤP                         │
└────────────────────────────────────────────┬────────────────────────────────────────────┘
                                             │
      ┌──────────────────────────────────────┼─────────────────────────────────────┐
      ▼                                      ▼                                     ▼
┌───────────────────────────┐  ┌───────────────────────────┐ ┌───────────────────────────┐
│ CẤP ĐỘ 1: TỔNG HỢP HỮU CƠ │  │ CẤP ĐỘ 2: TỔNG HỢP VÔ CƠ  │ │ CẤP ĐỘ 3: CHẾ TẠO SƠN &   │
│ PBzFrc & PHA TẠP IOT (I2) │  │ SPINEL BẰNG SOL - GEL     │ │ ĐÁNH GIÁ VI SÓNG (VNA)    │
│ Trùng ngưng xúc tác axit  │  │ Thủy phân muối Fe, Mn, Zn │ │ Phối trộn màng phủ epoxy/ │
│ Lewis; khảo sát Mw, NMR,  │  │ Thiêu kết 450 - 500°C;    │ │ polyamit; đo RL dải X     │
│ phổ hồng ngoại IR, UV-Vis │  │ kiểm soát HĐBM, SEM, XRD  │ │ (8 - 12 GHz), độ bám dính │
└───────────────────────────┘  └───────────────────────────┘ └───────────────────────────┘
  • Cấp độ phân tử: Tổng hợp hữu cơ polyme dẫn PBzFrc và biến tính pha tạp iot.
  • Cấp độ hạt nano/submicron: Tổng hợp sol-gel hạt từ tính spinel $Mn_{0.45}Fe_2O_4$ và $Li_2Fe_2O_4$.
  • Cấp độ vật liệu composite: Phối chế hệ sơn màng phủ bảo vệ và hấp thụ sóng.
  • Cấp độ hệ thống vĩ mô: Đánh giá tương tác điện từ dải vi sóng và tính chất cơ lý màng phủ.

Quy trình nghiên cứu rigorous

  1. Tổng hợp Polybenzylenferrocene (PBzFrc): Phản ứng trùng ngưng giữa Ferrocene (Frc) và Benzaldehyde (Bz) trong dung môi hữu cơ với các hệ xúc tác axit vô cơ ($HCl, H_2SO_4$) và axit Lewis ($ZnCl_2, AlCl_3, BF_3$). Khảo sát ảnh hưởng của nhiệt độ ($80 - 130^\circ\text{C}$), thời gian phản ứng ($2 - 10\text{ giờ}$) và tỷ lệ mol $\text{Frc}/\text{Bz}$ ($1:1$ đến $1:3$). Pha tạp iot ($I_2$) trong pha dung dịch ở các tỷ lệ khối lượng khác nhau.
  2. Tổng hợp Pigment Từ tính bằng phương pháp Sol-Gel: Thủy phân có kiểm soát dung dịch muối nitrat $Fe^{3+}, Mn^{2+}, Zn^{2+}, Li^+$ kết hợp các tác nhân tạo phức $\alpha$-hydroxy carboxylic (axit citric, axit tartric) để tạo gel polyme vô cơ hydrat hóa. Kiểm soát quá trình keo tụ bằng pH ($2 - 8$) và chất hoạt động bề mặt (HĐBM: HEC, SDS, Tween-80). Gel sau sấy được thiêu kết ở $450 - 500^\circ\text{C}$ để thu được đơn pha tinh thể spinel với kích thước hạt $< 10\ \mu\text{m}$.
  3. Chế tạo hệ sơn phủ hấp thụ vi sóng: Phân tán đồng thể PBzFrc-$I_2$ và pigment spinel ferit vào nhựa nền epoxy (EP) đóng rắn bằng polyamit lỏng (PA), sử dụng dung môi xylen/butanol. Tạo màng phủ đơn lớp và đa lớp trên tấm chuẩn hợp kim nhôm Al duralumin ($150 \times 150\text{ mm}$, dày $1.5\text{ mm}$) với chiều dày màng kiểm soát từ $0.5\text{ mm}$ đến $3.0\text{ mm}$.
Sơ đồ quy trình chế tạo:
Fe(NO3)3 + Mn(NO3)2 + Citric Acid ──> Sol ──> Gel ──> Thiêu kết 450-500°C ──> Spinel Ferrite (<10µm)
                                                                                     │
Ferrocene + Benzaldehyde + ZnCl2 ───> PBzFrc ───> Pha tạp Iot (I2) ──────────────────┼──> Phối trộn Nhựa Epoxy/PA ──> Sơn phủ màng mỏng ──> Đóng rắn & Đo VNA

Data và kỹ thuật phân tích

┌─────────────────────────────────────────────────────────────────────────────────────────┐
│                        HỆ THỐNG TRANG THIẾT BỊ VÀ KỸ THUẬT PHÂN TÍCH                     │
├───────────────────────────────┬─────────────────────────────────────────────────────────┤
│ Kỹ thuật / Thiết bị           │ Mục tiêu phân tích & Thông số đo lường                 │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Sắc ký thẩm thấu gel (GPC)    │ Phân bố khối lượng phân tử trung bình ($M_w, M_n$)      │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Phổ hồng ngoại (FT-IR)        │ Dao động liên kết đặc trưng vòng cyclopentadienyl       │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Phổ cộng hưởng từ hạt nhân    │ Xác định vị trí liên kết $^1\text{H}$ và $^{13}\text{C}$│
│ ($^1\text{H-NMR}, ^{13}\text{C-NMR}$) │ trong cấu trúc mạng polyme PBzFrc               │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Nhiễu xạ tia X (XRD)          │ Cấu trúc mạng tinh thể lập phương spinel, kích thước hạt│
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Hiển vi điện tử quét (SEM)    │ Hình thái học bề mặt, phân bố kích thước hạt pigment    │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Từ kế mẫu rung / Đường từ trễ │ Xác định $M_s\ (\text{emu/g}), H_c\ (\text{Oe}), \mu'$   │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Đo độ dẫn điện DC 4 mũi dò    │ Xác định độ dẫn $\sigma\ (\text{S/cm})$ theo hàm lượng I2│
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Máy phân tích mạng pha (VNA)  │ Hệ số truyền qua $S_{21}$, phản xạ $S_{11}$, tính RL(dB) │
├───────────────────────────────┼─────────────────────────────────────────────────────────┤
│ Kiểm tra cơ lý màng sơn       │ Độ bám dính (TCVN 2097), độ uốn (TCVN 2099), va đập    │
└───────────────────────────────┴─────────────────────────────────────────────────────────┘

Phát hiện đột phá và implications

Những phát hiện then chốt

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                       TỔNG HỢP CÁC PHÁT HIỆN THỰC NGHIỆM ĐỘT PHÁ                        │
├────────────────────────────────────────────────────────────────────────────────────────┤
│ 1. Tổng hợp thành công PBzFrc (Mw ≈ 2500 Da) qua xúc tác Lewis ZnCl2/AlCl3 (110-130°C) │
│ 2. Pha tạp Iot (I2) làm tăng vọt độ dẫn điện từ 10^-8 S/cm lên 10^-2 - 10^0 S/cm       │
│ 3. Sol-gel tạo hạt spinel ferit kích thước nano/submicron (<10 µm) ở 450-500°C         │
│ 4. Bọc 5% CuFe2O4 lên Mn0.45Fe2O4 nâng cao rõ rệt độ từ cảm bão hòa Ms và độ từ thẩm μ'│
│ 5. Màng sơn phủ đạt hệ số hấp thụ vi sóng RL từ -20 dB đến -40 dB trong dải X (8-12GHz)│
└────────────────────────────────────────────────────────────────────────────────────────┘
  1. Kiểm soát thành công độ trùng hợp của PBzFrc: Phản ứng ngưng tụ giữa Ferrocene và Benzaldehyde đạt hiệu suất tối ưu ở nhiệt độ $110 - 130^\circ\text{C}$ với xúc tác $ZnCl_2$, tạo ra polyme mạch thẳng có phân tử khối trung bình $M_w \approx 2500\text{ g/mol}$, cấu trúc được khẳng định qua phổ $^1\text{H-NMR}$ ($\delta = 3.5 - 7.5\text{ ppm}$) và $^{13}\text{C-NMR}$.
  2. Hiệu ứng dẫn điện đột biến nhờ pha tạp iot: PBzFrc nguyên bản là chất điện môi/bán dẫn hữu cơ yếu ($\sigma = 10^{-7} - 10^{-8}\text{ S/cm}$). Khi pha tạp iot ($I_2$) ở nồng độ thích hợp (tỷ lệ mol có thể đạt tới $1:2$), độ dẫn điện nhảy vọt $6 - 8$ bậc độ lớn lên mức $10^{-2} - 10^{0}\text{ S/cm}$. Phổ UV-Vis và FT-IR xác nhận sự hình thành các ion polyiodide ($I_3^-, I_5^-$) hoạt động như các chất nhận electron, tạo lỗ trống (chất bán dẫn loại p) giải tỏa rào cản thế năng dịch chuyển điện tử.
  3. Chế tạo tinh thể spinel ferit siêu mịn bằng Sol-Gel nhiệt độ thấp: Khác với phương pháp gốm truyền thống đòi hỏi nhiệt độ $1000 - 1300^\circ\text{C}$ cho kích thước hạt $>100\ \mu\text{m}$, phương pháp sol-gel với tiền chất muối nitrat và axit citric cho phép tổng hợp đơn pha spinel $Mn_{0.45}Fe_2O_4$ và $Li_2Fe_2O_4$ ở nhiệt độ thiêu kết chỉ $450 - 500^\circ\text{C}$, kích thước hạt tinh thể đạt dưới $10\ \mu\text{m}$. Sử dụng chất hoạt động bề mặt HEC giúp làm hẹp phổ phân bố kích thước hạt, ngăn chặn hiện tượng kết tụ thô đại.
  4. Tối ưu hóa thông số từ tính qua cấu trúc phủ biến tính: Mẫu ferit $Mn_{0.45}Fe_2O_4$ được phủ $5%\ CuFe_2O_4$ thể hiện sự cải thiện vượt trội về đường cong từ trễ: từ trường bão hòa $M_s$ và độ từ thẩm riêng phần $\mu'$ tăng cao, tạo tổn hao từ trễ và cộng hưởng đô-men mạnh mẽ trong dải tần $8 - 12\text{ GHz}$.
  5. Hiệu suất hấp thụ vi sóng đột phá của màng sơn: Khảo sát trên máy phân tích mạng pha trong dải X ($8 - 12\text{ GHz}$) cho thấy màng sơn phủ composite epoxy chứa PBzFrc-$I_2$ kết hợp spinel ferit đạt hệ số suy giảm sóng cực đại:
    • Màng đơn lớp đạt $RL < -15\text{ dB}$ đến $-20\text{ dB}$.
    • Màng đa lớp phối hợp trở kháng đạt đỉnh hấp thụ $RL \le -30\text{ dB}$ đến $-40\text{ dB}$ (suy giảm $>99.9%$ công suất phản xạ) tại dải tần trung tâm $9.5 - 10.5\text{ GHz}$.
    • Chiều dày màng sơn tối ưu nằm trong khoảng $1.2 - 2.0\text{ mm}$, hoàn toàn thỏa mãn yêu cầu màng phủ khí động học.
Độ suy giảm phản xạ (RL) theo tần số trong dải X:
0 dB ──────────────────────────────────────────────────────────
     │         8 GHz                 10 GHz                12 GHz
-10 dB ───┬─────────────────────────────────────────────┬──────
          │                                             │
-20 dB ───┼───────────╭─────────────────────╮───────────┼──────  (Ngưỡng hấp thụ >99%)
          │          │                       │          │
-30 dB ───┼──────────│                       │──────────┼──────
          │          │       ĐỈNH HẤP THỤ    │          │
-40 dB ───┴──────────┴─────── RL ≈ -40 dB ───┴──────────┴──────

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp minh chứng thực nghiệm xác thực cơ chế tương tác sóng vi mô trong hệ vật liệu lai hữu cơ - vô cơ mang tính cơ kim, đóng góp vào lý thuyết thiết kế vật liệu tàng hình đa chức năng.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình sol-gel nhiệt độ thấp kết hợp hóa học polymer cơ kim, thiết lập tiêu chuẩn đo kiểm S-parameters cho màng phủ mỏng trên nền kim loại có độ dẫn cao.
  • Về mặt ứng dụng thực tiễn: Tạo ra công nghệ sản xuất sơn hấp thụ sóng radar có thể thi công trực tiếp bằng phương pháp phun phủ công nghiệp lên thân vỏ máy bay, tàu chiến, đài radar, xe cơ giới chiến dịch mà không làm tăng tải trọng đáng kể.
  • Về mặt môi trường & an toàn: Sơn có thể ứng dụng trong các phòng thí nghiệm vi sóng cao tần, bệnh viện, trạm thu phát sóng BTS để ngăn ngừa ô nhiễm bức xạ điện từ đối với sức khỏe con người.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, nghiên cứu vẫn ghi nhận các giới hạn học thuật cần được mở rộng:

  1. Độ bền nhiệt của chất pha tạp iot: Iot ($I_2$) là chất pha tạp dễ bay hơi khi làm việc trong môi trường nhiệt độ cao kéo dài ($>80^\circ\text{C}$), có thể làm suy giảm dần độ dẫn điện $\sigma$ và hằng số điện môi $\varepsilon''$ theo thời gian.
  2. Độ rộng băng tần hấp thụ (Bandwidth): Màng phủ được tối ưu hóa cao độ trong dải X ($8 - 12\text{ GHz}$), tuy nhiên hiệu suất hấp thụ ở dải Ku ($12 - 18\text{ GHz}$) và dải Ka ($27 - 38\text{ GHz}$) chưa được khảo sát đầy đủ.
  3. Cơ cấu dung môi và quy mô mẻ tổng hợp: Tổng hợp sol-gel và PBzFrc hiện mới thực hiện ở quy mô phòng thí nghiệm (vài trăm gam/mẻ), cần giải quyết bài toán đồng nhất phân tán khi nâng quy mô pilot công nghiệp.

Chương trình nghiên cứu tiếp nối (Future Research Agenda):

  • Hướng 1: Nghiên cứu các tác nhân pha tạp bán dẫn hữu cơ không bay hơi (như muối sulfonat, axit hữu cơ phân tử lớn, ionic liquids) để nâng cao độ bền nhiệt cho PBzFrc lên $>200^\circ\text{C}$.
  • Hướng 2: Lai hóa đa hợp tử giữa PBzFrc, spinel ferit với ống nano carbon (CNT) hoặc MXene nhằm mở rộng dải tần hấp thụ siêu rộng bao phủ liên tục từ dải C, X, Ku đến Ka ($4 - 40\text{ GHz}$).
  • Hướng 3: Đánh giá độ bền thời tiết gia tốc (kháng sương muối biển, bức xạ tử ngoại UV, chu kỳ nhiệt ẩm) của màng sơn trên vỏ hợp kim nhôm máy bay theo tiêu chuẩn quân sự MIL-STD.

Tác động và ảnh hưởng

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                              HỆ THỐNG TÁC ĐỘNG TOÀN DIỆN                                │
├──────────────────────────┬─────────────────────────────────────────────────────────────┤
│ Lĩnh vực                 │ Kết quả định lượng & Tác động cụ thể                        │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ 1. Học thuật quốc tế     │ Mở ra hướng nghiên cứu vật liệu RAM trên polyme cơ kim;     │
│                          │ tiềm năng công bố trên các tạp chí Q1 (Synthetic Metals,    │
│                          │ Carbon, Journal of Magnetism and Magnetic Materials)        │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ 2. Công nghiệp Quốc phòng│ Chế tạo sơn tàng hình chuyên dụng cho máy bay không người   │
│                          │ lái (UAV), tàu tuần tra cao tốc, khí tài quân sự            │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ 3. Dân dụng & Viễn thông │ Sơn phủ phòng mổ, vỏ thiết bị 5G/6G, triệt tiêu can nhiễu  │
│                          │ điện từ (EMI Shielding), giảm phơi nhiễm vi sóng            │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ 4. Tự chủ Công nghệ      │ Giảm phụ thuộc vào nguồn vật liệu nhập khẩu đặc chủng;      │
│                          │ làm chủ hoàn toàn quy trình tổng hợp từ tiền chất trong nước│
└──────────────────────────┴─────────────────────────────────────────────────────────────┘
  • Tác động học thuật: Luận án mở ra một phân ngành nghiên cứu mới về vật liệu hấp thụ sóng vi sóng trên cơ sở polyme cơ kim liên hợp, kết hợp từ tính nội tại của phức kim loại chuyển tiếp với hóa học vật liệu nano vô cơ.
  • Tác động quốc phòng: Trực tiếp cung cấp giải pháp công nghệ ngụy trang sóng radar dải X cho quân đội, nâng cao khả năng sống còn của các phương tiện chiến đấu trước hệ thống radar trinh sát và đầu dò tên lửa của đối phương.
  • Tác động kinh tế - xã hội: Làm chủ công nghệ chế tạo vật liệu hấp thụ vi sóng trong nước với chi phí thấp hơn nhiều so với nhập khẩu; bảo vệ an toàn môi trường vi sóng xung quanh các trạm phát sóng công suất lớn.

Đối tượng hưởng lợi

┌──────────────────────────┬─────────────────────────────────────────────────────────────┐
│ Nhóm đối tượng           │ Giá trị và Lợi ích cụ thể tiếp nhận                         │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ Nghiên cứu sinh & Nhà    │ - Dữ liệu phổ học thực nghiệm chi tiết (NMR, XRD, SEM, VNA) │
│ khoa học Hóa - Vật liệu  │ - Khung phương pháp tổng hợp polyme cơ kim & sol-gel spinel │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ Viện Nghiên cứu Quân sự  │ - Công thức phối chế sơn RAM dải X bám dính tốt trên nhôm   │
│ & Chuyên gia Tàng hình   │ - Giải pháp tối ưu hóa bề dày lớp phủ theo mô hình Salisbury│
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ Kỹ sư Công nghệ Hóa sơn  │ - Quy trình phân tán pigment vô cơ nano trong nhựa epoxy    │
│ & Doanh nghiệp Composite │ - Kỹ thuật nâng cao độ bám dính, độ bền va đập màng sơn     │
├──────────────────────────┼─────────────────────────────────────────────────────────────┤
│ Cơ quan Quản lý Bức xạ   │ - Giải pháp kỹ thuật che chắn phòng chống ô nhiễm điện từ   │
│ & Sức khỏe Môi trường    │ - Dữ liệu suy giảm năng lượng sóng vi sóng định lượng       │
└──────────────────────────┴─────────────────────────────────────────────────────────────┘

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc tích hợp thành công cấu trúc cơ kim Ferrocene vào mạch polyme liên hợp (PBzFrc) đóng vai trò chất mang tổn hao điện môi điều biến được kết hợp tổn hao từ tính nội tại. Nghiên cứu mở rộng trực tiếp Lý thuyết Điện động lực học Môi trường Phức hợp của Neelakanta và Lý thuyết Phân cực Điện môi Debye, chứng minh rằng sự xen phủ orbital $d-\pi$ trong phức dicyclopentadienyl sắt khi pha tạp $I_2$ tạo ra cơ chế truyền dẫn điện tử nhanh và phân cực lưỡng cực vi mô mạnh ở dải GHz, giải quyết triệt để sự mất cân bằng giữa hằng số điện môi $\varepsilon^$ và độ từ thẩm $\mu^$ trong các vật liệu RAM truyền thống.

2. Đột phá về phương pháp luận của luận án khi so sánh với các công trình trước đây?

So với phương pháp gốm truyền thống (thiêu kết ở $1000 - 1300^\circ\text{C}$, cho hạt thô $>100\ \mu\text{m}$) và phương pháp phối trộn thô graphit/polyme (gây suy giảm cơ tính), luận án tạo đột phá với:

  • Quy trình Sol-Gel tạo phức hữu cơ nhiệt độ thấp ($450 - 500^\circ\text{C}$) với chất hoạt động bề mặt HEC, tạo hạt spinel submicron $<10\ \mu\text{m}$ phân tán đồng thể.
  • Kỹ thuật biến tính bọc bề mặt nano ($5%\ CuFe_2O_4$ trên lõi $Mn_{0.45}Fe_2O_4$) nâng cao độ cảm ứng từ bão hòa $M_s$.
  • Quy trình phối chế sơn phủ lỏng hai thành phần (Epoxy/Polyamit) tương thích hoàn hảo trên nền duralumin, vượt trội hơn cấu trúc tấm cứng dày $2.93\text{ mm}$ của Woo Seok Chin & Dai Gil Lee (2007).

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?

Phát hiện bất ngờ nhất là sự gia tăng vượt bậc về hệ số hấp thụ sóng khi kết hợp PBzFrc pha tạp iot với spinel ferit trong kết cấu màng đa lớp. Mặc dù PBzFrc-$I_2$ đơn lẻ chỉ tạo tổn hao điện môi và spinel đơn lẻ chỉ tạo tổn hao từ, nhưng khi phối hợp theo cấu trúc gradient trở kháng, hệ sơn đạt độ suy giảm đột biến lên tới $-40\text{ dB}$ tại dải $9.5 - 10.5\text{ GHz}$. Điều này chứng minh hiệu ứng cộng hưởng giao thoa triệt tiêu pha cực đại xuất hiện chính xác tại bề dày tính toán lý thuyết $\lambda/4$, biến màng sơn mỏng thành buồng triệt tiêu sóng gần như tuyệt đối ($99.99%$).

4. Luận án có cung cấp đầy đủ quy trình lặp lại (Replication Protocol) không?

Luận án cung cấp chi tiết toàn diện các tham số thực nghiệm:

  • Tỷ lệ mol phản ứng: $\text{Ferrocene} : \text{Benzaldehyde} = 1:1 - 1:2$, xúc tác $ZnCl_2$ nồng độ $5 - 10%\ \text{mol}$, nhiệt độ $110 - 130^\circ\text{C}$, dung môi phản ứng và quy trình kết tủa tinh chế.
  • Quy trình sol-gel: Tỷ lệ cation $Mn^{2+} : Fe^{3+} = 0.45 : 2.0$, nồng độ axit citric, dải pH tạo gel $4.0 - 5.5$, chế độ sấy $100^\circ\text{C}$ trong $12\text{ giờ}$ và giản đồ nung thiêu kết $450 - 500^\circ\text{C}$ trong $3\text{ giờ}$.
  • Tỷ lệ phối trộn sơn: Phần trăm khối lượng nhựa epoxy, chất đóng rắn polyamit, hàm lượng dung môi xylen/butanol và tỷ lệ pigment hạt từ/polyme dẫn.

5. Định hướng chương trình nghiên cứu 10 năm tiếp theo được vạch ra như thế nào?

Chương trình 10 năm tập trung vào 3 trụ cột:

  1. Pha 1 (Năm 1-3): Thay thế chất pha tạp iot bằng các chất pha tạp bền nhiệt cấu trúc nano (Axit Sulfonic cao phân tử, Graphene Oxide biến tính) để nâng nhiệt độ làm việc lên $>250^\circ\text{C}$.
  2. Pha 2 (Năm 4-7): Phát triển màng phủ tàng hình đa phổ tích hợp: Hấp thụ vi sóng radar (dải X, Ku, Ka) + Ngụy trang hồng ngoại nhiệt ($3 - 5\ \mu\text{m}$ và $8 - 14\ \mu\text{m}$) + Chống bám bẩn tự làm sạch.
  3. Pha 3 (Năm 8-10): Tích hợp hạt hấp thụ vào kết cấu composite chịu lực chính (Radar Absorbing Structures - RAS) dạng sợi carbon/epoxy ứng dụng cho thân vỏ máy bay tàng hình thế hệ mới.

Kết luận

  1. Luận án đã làm chủ hoàn toàn quy trình tổng hợp polyme dẫn điện chứa ferocen—Polybenzylenferrocene (PBzFrc)—với phân tử khối $M_w \approx 2500\text{ g/mol}$, chứng minh cơ chế dẫn truyền điện tử liên hợp và khả năng nâng cao độ dẫn điện lên $10^{-2} - 10^0\text{ S/cm}$ thông qua pha tạp iot ($I_2$).
  2. Ứng dụng thành công phương pháp Sol-Gel nhiệt độ thấp ($450 - 500^\circ\text{C}$) để chế tạo hạt tinh thể spinel ferit siêu mịn kích thước $<10\ \mu\text{m}$ ($Mn_{0.45}Fe_2O_4$, $Li_2Fe_2O_4$ và hệ biến tính bọc $5%\ CuFe_2O_4$), tối ưu hóa các thông số từ tính $M_s, H_c, \mu'$ đáp ứng hoàn hảo cho dải vi sóng cao tần.
  3. Thiết kế thành công hệ sơn phủ hấp thụ sóng radar (RAM) trên cơ sở nhựa nền Epoxy/Polyamit kết hợp PBzFrc-$I_2$ và pigment spinel ferit, đạt các chỉ tiêu cơ lý màng sơn xuất sắc (độ bám dính cao, chịu uốn, chịu va đập trên nền hợp kim nhôm Al duralumin).
  4. Xác lập và thực chứng mô hình tổn hao kép (Dual-loss: tổn hao điện môi $\tan \delta_\varepsilon$ kết hợp tổn hao từ tính $\tan \delta_\mu$) và cơ chế triệt tiêu pha giao thoa $\lambda/4$, đạt hệ số suy giảm phản xạ sóng radar dải X ($8 - 12\text{ GHz}$) từ $-20\text{ dB}$ đến $-40\text{ dB}$ (triệt tiêu $99%$ đến $99.99%$ năng lượng sóng tới).
  5. Mở ra bước tiến đột phá trong công nghệ tàng hình vô tuyến tại Việt Nam, đưa ra giải pháp sơn phủ mỏng nhẹ, linh hoạt thay thế cho các cấu trúc gốm từ tính nặng nề và phức tạp trước đây.
  6. Đặt nền móng lý thuyết và thực nghiệm vững chắc cho 3 dòng nghiên cứu kế tiếp: vật liệu tàng hình đa phổ (radar - hồng ngoại), vật liệu che chắn can nhiễu điện từ viễn thông 5G/6G, và vật liệu composite cấu trúc hấp thụ sóng chịu lực trong công nghiệp hàng không vũ trụ.
