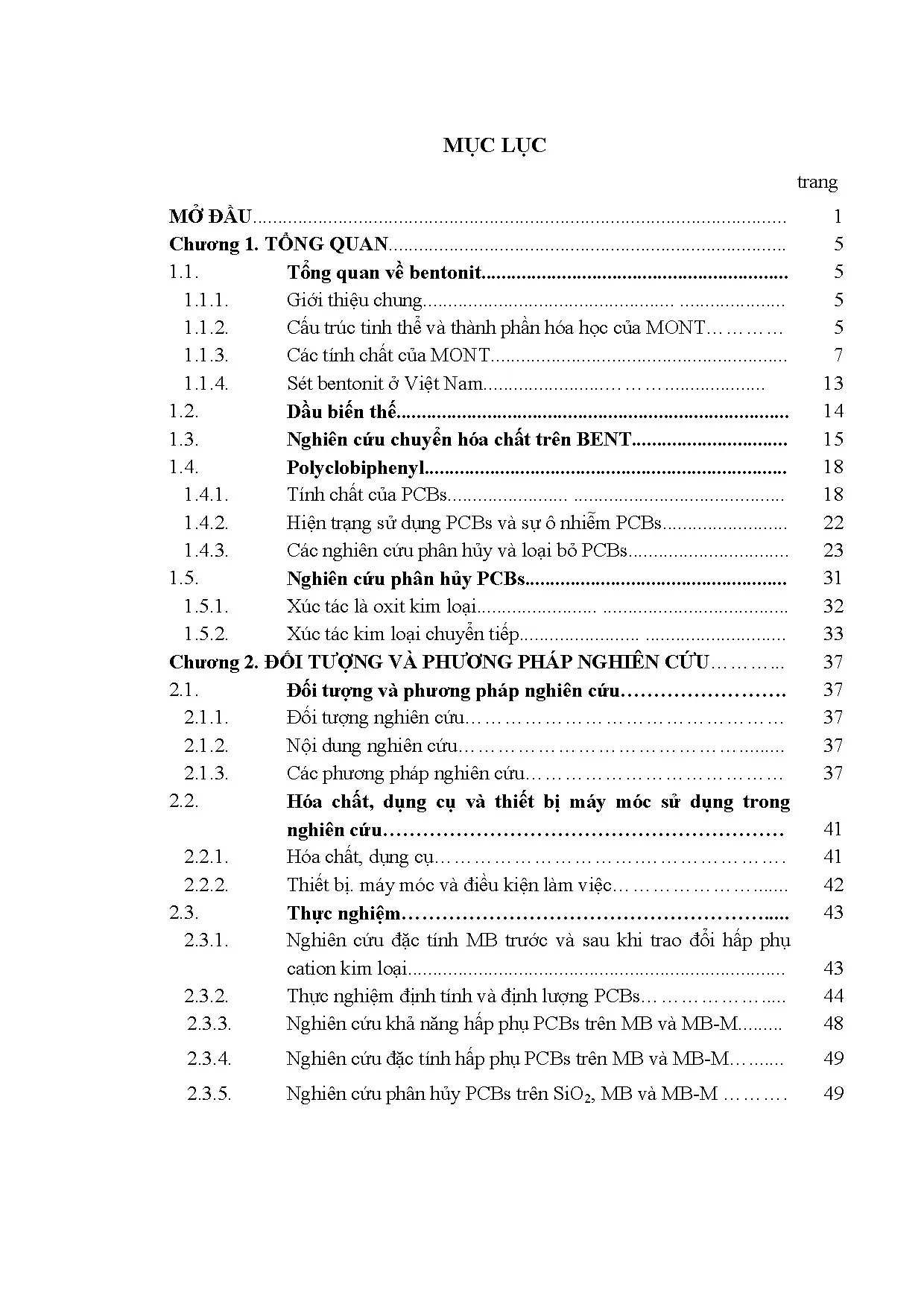

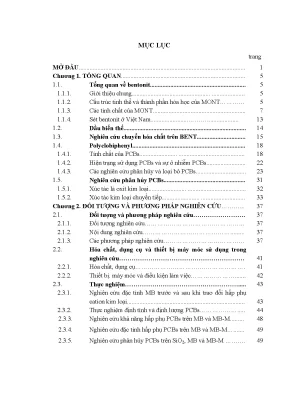

Tổng quan về luận án

Bối cảnh khoa học toàn cầu về quản lý và xử lý các chất ô nhiễm hữu cơ khó phân hủy (POPs) theo quy định của Công ước Stockholm năm 2001 đặt ra thách thức nghiêm trọng đối với việc loại bỏ hoàn toàn policlobiphenyl (PCBs). PCBs là nhóm gồm 209 đồng phân cơ clo (C12H10-xClx) có độc tính cao, khả năng tích lũy sinh học lớn, gây ung thư và phá hủy hệ nội tiết, hệ thần kinh của con người. Tại Việt Nam, dầu biến thế phế thải từ hơn 10.000 máy biến áp và 11.800 tụ điện nhập khẩu trước năm 1985 (với tổng khối lượng ước tính lên đến hàng ngàn tấn dầu nhiễm) đại diện cho nguồn phát thải PCBs nguy hại bậc nhất.

Khoảng trống nghiên cứu (research gap) cốt lõi xuất phát từ sự bế tắc của các công nghệ truyền thống: phương pháp thiêu đốt nhiệt độ cao (>1200°C) theo tiêu chuẩn của Cơ quan Bảo vệ Môi trường Hoa Kỳ (USEPA) và Chỉ thị 94/67/EC của Liên minh Châu Âu đòi hỏi chi phí năng lượng khổng lồ và đối mặt nguy cơ tái tạo các sản phẩm phụ siêu độc như policlodibenzo-p-dioxin (PCDD) và policlodibenzo-p-furan (PCDF) khi vùng nhiệt phân bố không đồng đều. Ngược lại, các công nghệ oxy hóa nâng cao (AOP) hay oxy hóa nước siêu tới hạn (SCWO) bị giới hạn bởi hiện tượng ngộ độc xúc tác kim loại quý bởi clo và sự ăn mòn thiết bị nghiêm trọng. Do đó, việc xây dựng một hệ xúc tác - phản ứng nhiệt hóa dị thể hoạt động ở nhiệt độ trung bình (≤600°C), có khả năng bẫy clo và định hướng phân hủy triệt để PCBs từ nguồn khoáng sản bản địa chưa từng được giải quyết toàn diện trong các y văn trước đây.

Luận án xác lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học:

  • RQ1: Cấu trúc tinh thể phyllosilicat 2:1 của bentonit Di Linh biến tính kiềm (MB) biến đổi ra sao khi xen phủ/trao đổi với các cation kim loại chuyển tiếp đơn và đa nhân (Cu2+, Ni2+, Fe3+, Cr3+)?
  • RQ2: Cơ chế tương tác hấp phụ và bản chất liên kết phối trí giữa vòng thơm liên hợp PCBs với các trung tâm hoạt tính axit Lewis trên bề mặt MB và MB-M là gì?
  • RQ3: Quy luật động học và vai trò hiệp đồng của pha xúc tác oxit kim loại mang trên sét kết hợp chất phản ứng bẫy clo CaO trong quá trình nhiệt phân - khử clo là gì?
  • H1: Quá trình biến tính kiềm và trao đổi cation kim loại chuyển tiếp mở rộng khoảng cách mạng tinh thể d(001), gia tăng mật độ tâm hoạt tính xúc tác và dung lượng hấp phụ phân tử PCBs.
  • H2: Tương tác chuyển dịch điện tử giữa hệ orbital d chưa bão hòa của kim loại chuyển tiếp với đám mây điện tử π của nhân biphenyl làm suy yếu liên kết C-Cl, hạ thấp năng lượng hoạt hóa của phản ứng cắt mạch.
  • H3: Sự có mặt đồng thời của oxit kim loại chuyển tiếp lưỡng kim (Cu-Ni) và chất phản ứng CaO tại 600°C thúc đẩy quá trình dehalogen hóa hoàn toàn, cố định clo thành muối vô cơ bền vững và triệt tiêu đường dẫn tạo thành dioxin/furan.

Khung lý thuyết của công trình tích hợp thuyết tinh thể khoáng sét aluminosilicat, thuyết hấp phụ đẳng nhiệt Freudlich, thuyết axit-bazơ Lewis và động học xúc tác oxy hóa dị thể. Đột phá định lượng của nghiên cứu được chứng minh qua việc nâng cao hiệu suất phân hủy PCBs trong dầu biến thế phế thải (nồng độ gốc 418,0 ppm) từ mức 38,34% lên 98,78% khi có mặt MB và CaO; đặc biệt khi sử dụng hệ xúc tác phức hợp liên hợp MB-(CuNi)O, hiệu suất phân hủy đạt mức kỷ lục 99,89% chỉ trong 45 phút ở 600°C với dòng khí 1 ml/phút, triệt tiêu hoàn toàn khí độc hại.

Phạm vi nghiên cứu bao quát mẫu sét bentonit tự nhiên Di Linh (Lâm Đồng) có hàm lượng montmorillonit (MONT) canxi đạt 35–40%, dung lượng trao đổi cation (CEC) 10 meq/100g, được tinh chế và biến tính bằng NaHCO3 3%, kết hợp với các mẫu dầu biến thế công nghiệp chứa PCBs thực tế và 6 đồng phân chỉ thị điển hình (PCB28, PCB52, PCB101, PCB138, PCB153, PCB180).

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các hướng công nghệ xử lý POPs và PCBs chủ yếu phân thành bốn trường phái kỹ thuật chính. Trường phái thiêu đốt nhiệt độ cao (USEPA; Chỉ thị 94/67/EC; Weber et al., 2001) duy trì vùng nhiệt từ 850°C đến 1200°C với thời gian lưu 2 giây để đạt hiệu suất phá hủy 99,9999%. Tuy nhiên, các báo cáo của UNEP chỉ ra rằng phương pháp này có rủi ro tạo thành PCDD/PCDF do phản ứng tổng hợp de novo ở vùng hạ nhiệt (250–450°C). Trường phái oxy hóa tiên tiến, điển hình là công nghệ SCWO (Foster Wheeler; General Atomics) vận hành ở 374°C, 22 MPa đạt hiệu suất >99,99%, nhưng gặp rào cản kỹ thuật lớn do khí HCl sinh ra ăn mòn thiết bị mãnh liệt đòi hỏi vật liệu hợp kim titan đắt đỏ. Trường phái khử hóa học bao gồm công nghệ BCD (USEPA & NFESC) xử lý ở 315–500°C sinh ra cặn cacbon và muối natri, công nghệ khử natri/tert-butoxit kali tại Nhật Bản (xử lý 36 m3/mẻ, đạt 99,98%), và công nghệ solvat hóa điện tử SET sử dụng kim loại kiềm tan trong amoniac lỏng. Dù vậy, các phương pháp khử hóa học này tiềm ẩn nguy cơ cháy nổ cao và đòi hỏi quy trình vận hành phức tạp.

Tranh luận học thuật cốt lõi tồn tại giữa hai quan điểm đối nghịch về xúc tác oxy hóa dehalogen hóa:

  • Quan điểm thứ nhất (truyền thống): Ưu tiên sử dụng xúc tác kim loại quý (Pt, Pd) vì hoạt tính oxy hóa các hợp chất hữu cơ dễ bay hơi (VOCs) ở nhiệt độ thấp rất cao. Tuy nhiên, các nghiên cứu thực nghiệm của Seiichiro Imamura (1999) đã chỉ ra rằng kim loại quý bị mất hoạt tính nhanh chóng do hiện tượng ngộ độc clo (chlorine poisoning) bề mặt tạo thành màng muối kim loại trơ.
  • Quan điểm thứ hai (tiên tiến): Sử dụng các oxit kim loại chuyển tiếp (Transition Metal Oxides - TMOs) như CuO, Cr2O3, NiO, Fe2O3, MnO2 trên chất mang chịu nhiệt. Ở vùng nhiệt độ cao, hoạt tính xúc tác của TMOs tương đương kim loại quý nhưng sở hữu độ bền hóa học và khả năng kháng clo vượt trội (Weber et al., 2001; Brindley & Lemaitre, 1987).

Vị trí của luận án được xác lập tại điểm giao thoa giữa hóa học khoáng sét tự nhiên và xúc tác dị thể oxit kim loại chuyển tiếp. Trong khi các nghiên cứu trước đây của Soma et al. (1994) hay Cadena (1990) chỉ dừng lại ở việc khảo sát cơ chế hấp phụ và dime hóa các hợp chất clorophenol, benzen đơn giản trên Fe-MONT và Na-MONT pha khí ở quy mô lý thuyết, thì công trình này đã tiên phong đưa khoáng sét bentonit biến tính bản địa Di Linh kết hợp với oxit kim loại lưỡng kim đa thành phần (Cu-Ni, Fe-Cr) và canxi oxit (CaO) vào phản ứng pha rắn - khí trực tiếp để xử lý triệt để hỗn hợp phức tạp 209 đồng phân PCBs trong dầu biến thế phế thải thực tế.

So sánh với hai nghiên cứu quốc tế điển hình:

  1. Nghiên cứu của Seiichiro Imamura (1999) về xúc tác đơn oxit CuO, Cr2O3, CeO2 trên chất mang tổng hợp SiO2/Al2O3 để phân hủy 1,2-dicloetan chỉ đạt hiệu suất chuyển hóa >60% ở nhiệt độ trên 400°C và vẫn phát sinh dòng axit bay hơi. Luận án vượt trội hơn nhờ cấu trúc lớp tự nhiên của MONT giữ vai trò phân tán tâm xúc tác kích thước nanomet, kết hợp chất bẫy CaO giúp vô hiệu hóa hoàn toàn axit HCl sinh ra.
  2. Quy trình BCD của NFESC/USEPA đòi hỏi tác nhân khử kiềm đắt tiền và dung môi hydrocacbon nhiệt độ sôi cao trong pha lỏng khép kín. Giải pháp xúc tác nhiệt phân MB-(CuNi)O/CaO của luận án vận hành trực tiếp trong lò phản ứng ống dòng pha khí - rắn liên tục, đạt hiệu suất 99,89% mà không cần dung môi phụ trợ, giảm thiểu chi phí xử lý tới mức tối đa.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng và làm sâu sắc thêm các hệ thống lý thuyết nền tảng trong hóa lý bề mặt và động học xúc tác:

  1. Phát triển Thuyết Hấp phụ Đẳng nhiệt Freudlich: Luận án đã ứng dụng và mở rộng thành công phương trình $a = k \cdot c^n$ trên hệ vật liệu khoáng sét biến tính phức hợp hấp phụ các hợp chất hữu cơ đa vòng siêu bền (PCBs) ở nồng độ vết ($C_0 = 23,4 \text{ ppb}$). Kết quả thực nghiệm chứng minh quy luật: khi mật độ và điện tích của cation kim loại chuyển tiếp xen phủ giữa các lớp khoáng tăng lên, hằng số dung lượng hấp phụ $k$ và hệ số cường độ tương tác $b$ (liên quan đến số mũ $n$) của phương trình Freudlich tăng tuyến tính, nâng hiệu suất hấp phụ lên cực đại 99,66%.
  2. Lý thuyết Phối trí Axit-Bazơ Lewis và Cấu hình Electron Orbital d: Luận án mở rộng lý thuyết của Brindley và cộng sự về sự tương tác giữa khoáng sét và hợp chất thơm. Dữ liệu phổ Raman và phổ hồng ngoại (FT-IR) cung cấp bằng chứng trực tiếp xác nhận cơ chế tạo phức chuyển dịch điện tử giữa các orbital $d$ chưa lấp đầy của các ion kim loại chuyển tiếp ($\text{Fe}^{3+}: 3d^5$, $\text{Cr}^{3+}: 3d^3$, $\text{Cu}^{2+}: 3d^9$, $\text{Ni}^{2+}: 3d^8$) tại lớp trung gian của MONT với các đám mây điện tử $\pi$ tự do của nhân biphenyl trong phân tử PCBs. Tương tác này làm biến dạng cấu trúc không gian phẳng của hai vòng benzen, kéo giãn và làm suy yếu liên kết C-Cl ngoại vi.
  3. Mô hình Cơ chế Phản ứng Chuyển dịch Pha Rắn - Khí Đa Hợp phần: Xác lập mô hình phản ứng kết hợp bốn giai đoạn liên hoàn:
    • Giai đoạn 1 (Giải hấp và Hấp phụ chọn lọc): PCBs từ pha dầu phân tán vào các khoang xốp trung gian giữa các phiến sét MONT ($d_{001} = 9,6 - 15 \text{ \AA}$).
    • Giai đoạn 2 (Tạo phức hoạt hóa): Liên kết phối trí $\pi$-d giữa PCBs và tâm oxit kim loại hạ thấp năng lượng hoạt hóa ($E_a$) của phản ứng phân hủy liên kết C-Cl.
    • Giai đoạn 3 (Dechlorination và Oxy hóa phân cắt mạch): Dưới tác dụng nhiệt (600°C) và dòng oxy không khí ($1 \text{ ml/phút}$), liên kết C-Cl bị bẻ gãy tạo thành các gốc tự do clo và khung hydrocacbon ngắn bị oxy hóa thành $\text{CO}_2$ và $\text{H}_2\text{O}$.
    • Giai đoạn 4 (Bẫy clo hóa học tại chỗ): Các gốc clo và khí $\text{HCl}$ sinh ra tức thời phản ứng với pha rắn $\text{CaO}$ bề mặt theo cơ chế: $$\text{CaO} + 2\text{HCl} \rightarrow \text{CaCl}_2 + \text{H}_2\text{O}$$ Cơ chế này cô lập hoàn toàn nguyên tử clo vào mạng tinh thể muối canxi vô cơ không bay hơi, triệt tiêu hoàn toàn con đường tổng hợp de novo tạo thành dioxin và furan.
[Phân tử PCBs trong Dầu Biến Thế]
               │
               ▼
[Hấp phụ vào lớp trung gian MB-M (MONT d001 = 9.6 - 15 Å)]
               │
               ▼  (Tương tác phối trí π-d làm yếu liên kết C-Cl)
[Xúc tác Oxit Kim loại Chuyển tiếp MB-(CuNi)O / MB-(FeCr)2O3 tại 600°C]
        ┌──────┴────────────────────────┐
        ▼                               ▼
[Cắt mạch Hydrocacbon]          [Gốc Clo / Khí HCl phân rã]
        │                               │
        ▼ (Oxy hóa hoàn toàn)           ▼ (Phản ứng bẫy pha rắn với CaO)
  [CO2 + H2O]                    [CaCl2 (Muối vô cơ cố định, không độc)]

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa: (1) Thuyết tinh thể khoáng silicat lớp 2:1 dioctahedral; (2) Hóa học lượng tử phức chất kim loại chuyển tiếp; và (3) Kỹ thuật phản ứng dòng liên tục nhiệt độ cao. Tính tân kỳ của phương pháp tiếp cận thể hiện ở việc sử dụng chính mạng lưới không gian nano tự nhiên của khoáng sét Di Linh làm giá mang phân tán các cụm oxit kim loại chuyển tiếp đơn và đa nhân ($\text{CuO}$, $\text{NiO}$, $\text{Fe}_2\text{O}_3$, $\text{Cr}_2\text{O}_3$), biến một khoáng vật giá thành thấp thành vật liệu xúc tác quang/nhiệt hóa đa chức năng.

Điều kiện biên của khung phân tích: Cơ chế xúc tác nhiệt hóa đạt hiệu quả tối ưu trong dải nhiệt độ $300 - 600^\circ\text{C}$, tốc độ dòng khí mang nạp duy trì $1 \text{ ml/phút}$, kích thước hạt canxi oxit đạt $0,5 - 1,0 \text{ mm}$, và độ ẩm tương đối của hệ vật liệu được kiểm soát dưới nhiệt độ dehydroxyl hóa của mạng tinh thể MONT ($<700^\circ\text{C}$).

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực chứng (positivism) với phương pháp tiếp cận thực nghiệm định lượng nghiêm ngặt. Hệ thống nghiên cứu đa cấp độ kết nối từ phân tích cấu trúc vi mô vật liệu, đánh giá cân bằng hấp phụ tĩnh, đến khảo sát động học phân hủy nhiệt trong thiết bị phản ứng ống dòng liên tục.

Cỡ mẫu và tiêu chuẩn lựa chọn:

  • Khoáng sét tự nhiên: Thu thập từ mỏ bentonit Di Linh (Bảo Lộc, Lâm Đồng), tuyển chọn phần mịn giàu montmorillonit canxi ($35 - 40% \text{ MONT}$), loại bỏ tạp chất thạch anh và fenspat.
  • Dầu biến thế: Mẫu dầu biến thế phế thải thực tế chứa tổng nồng độ PCBs xác định là $418,0 \text{ ppm}$.
  • Chất chuẩn phân tích: Hỗn hợp chuẩn Arochlor (1242, 1248, 1254, 1260 - HP, Mỹ, nồng độ $12,0 \text{ ppm}$); Hỗn hợp 6 đồng phân PCBs chuẩn tinh khiết cao (PCB28, PCB52, PCB101, PCB138, PCB153, PCB180 - nồng độ $12,5 \text{ ppm}$ và $50 \text{ ng/ml}$).

Quy trình nghiên cứu rigorous

  1. Biến tính khoáng sét (MB): Xử lý bentonit Di Linh bằng dung dịch $\text{NaHCO}_3 \ 3%$ ở điều kiện nhiệt độ và khuấy trộn xác định nhằm chuyển hóa $\text{Ca-MONT}$ có độ trương nở thấp thành $\text{Na-MONT}$ trương nở cao, nâng cao dung lượng trao đổi cation (CEC) và diện tích bề mặt hoạt tính.
  2. Trao đổi cation kim loại (MB-M): Thực hiện phản ứng trao đổi ion giữa MB với các dung dịch muối axetat và nitrat của $\text{Cu}^{2+}$, $\text{Ni}^{2+}$, $\text{Fe}^{3+}$, $\text{Cr}^{3+}$ và hỗn hợp $\text{Cu-Ni}$, $\text{Fe-Cr}$ ở $\text{pH} = 6,5$ và $80^\circ\text{C}$. Rửa sạch ion thừa, sấy khô và hoạt hóa để tạo ra các tâm xúc tác oxit kim loại phân tán đồng đều.
  3. Thử nghiệm hấp phụ đẳng nhiệt: Khảo sát dung dịch PCBs nồng độ $23,4 \text{ ppb}$ tiếp xúc với MB và MB-M ở $25^\circ\text{C}$, theo dõi nồng độ cân bằng bằng GC/ECD để xác lập đường đẳng nhiệt Freudlich.
  4. Hệ thống phản ứng nhiệt hóa ống dòng: Thiết bị phản ứng ống thạch anh đặt trong lò gia nhiệt điều khiển nhiệt độ tự động từ $300^\circ\text{C}$ đến $1000^\circ\text{C}$. Mẫu nghiên cứu gồm $\text{MB-M}$ phối trộn với $\text{CaO}$ ($0,5 - 1,0 \text{ mm}$) và dầu nhiễm PCBs ($209,0 \text{ ppm}$), duy trì tốc độ dòng không khí $1 \text{ ml/phút}$. Khí thoát ra được dẫn qua hệ thống bẫy hấp phụ cột nhồi $5% \text{ C/SiO}_2$ đa tầng (gồm bông thủy tinh, $\text{Na}_2\text{SO}_4$, $2\text{g} \ 5% \text{ C/SiO}_2$).
  5. Đảm bảo tính giá trị và độ tin cậy: Tất cả các phép đo thực nghiệm, từ phổ quang học đến sắc ký khí, đều được tiến hành lặp lại độc lập 3 lần ($n=3$), giá trị công bố là giá trị trung bình với sai số chuẩn nằm trong giới hạn cho phép ($<5%$).
                      [Sét Bentonit Tự Nhiên Di Linh]
                                    │
                                    ▼  (Xử lý NaHCO3 3%)
                      [Bentonit Biến Tính Kiềm (MB)]
                                    │
           ┌────────────────────────┴────────────────────────┐
           ▼                                                 ▼
[Trao đổi ion Cation Đơn]                        [Trao đổi ion Cation Hỗn hợp]
(Cu2+, Ni2+, Fe3+, Cr3+)                         (Cu-Ni, Fe-Cr)
           │                                                 │
           └────────────────────────┬────────────────────────┘
                                    ▼
                      [Vật liệu Xúc tác MB-M / MB-TMOs]
                                    │
           ┌────────────────────────┴────────────────────────┐
           ▼                                                 ▼
[Đặc trưng Hóa lý & Cấu trúc]                    [Thực nghiệm Động học Xử lý]
- XRD (Khoảng cách d001)                         - Hấp phụ tĩnh (25°C, Freudlich)
- TDA (Nhiệt mất nước & pha)                     - Phản ứng Ống Dòng (300-600°C)
- FT-IR & Raman (Liên kết π-d)                     + MB-M + CaO (0.5-1.0 mm)
- AAS (Định lượng Cation)                         + Dòng khí nạp 1 ml/phút
                                                 - Định lượng GC/ECD & GC/MS

Data và phân tích

Luận án ứng dụng tổ hợp các kỹ thuật phân tích hóa lý và cấu trúc hiện đại nhất:

  • Nhiễu xạ tia X (XRD): Xác định sự biến đổi khoảng cách mặt phẳng cơ bản $d(001)$ của phiến sét trước và sau biến tính kiềm cũng như sau khi nạp cation kim loại chuyển tiếp.
  • Phân tích nhiệt vi sai (TDA/DTA): Đo lường các hiệu ứng mất nước tự do ($100^\circ\text{C}$), nước liên kết vật lý ($150 - 200^\circ\text{C}$), nước phối trí hóa học ($200 - 400^\circ\text{C}$), và quá trình dehydroxyl hóa tinh thể ($700 - 850^\circ\text{C}$).
  • Quang phổ hấp thụ nguyên tử (AAS): Định lượng chính xác số mili đương lượng gam ($\text{meq}$) của $\text{Cu}^{2+}$, $\text{Ni}^{2+}$, $\text{Fe}^{3+}$, $\text{Cr}^{3+}$ hấp phụ trao đổi trên $100\text{g}$ MB trước và sau phản ứng.
  • Sắc ký khí detector cộng kết điện tử (GC/ECD) và Detector khối phổ (GC/MS): Định tính và định lượng 6 cấu tử PCBs chỉ thị với độ nhạy picogram ($10^{-12}\text{g}$); xây dựng đường chuẩn định lượng tuyến tính với hệ số tương quan $R^2 > 0,999$.
  • Phổ hồng ngoại (FT-IR) và Phổ tán xạ Raman: Phân tích sự dịch chuyển tần số dao động đặc trưng của các liên kết $\text{C-H}$, $\text{C=C}$ vòng thơm, và $\text{C-Cl}$ khi phân tử PCBs tạo liên kết phối trí với các tâm kim loại chuyển tiếp trong mạng khoáng.

Phát hiện đột phá và implications

Những phát hiện then chốt

Các kết quả phân tích số liệu thực nghiệm đã xác lập 5 phát hiện đột phá khoa học:

  1. Nâng cao vượt bậc dung lượng hấp phụ PCBs trên pha khoáng biến tính: Quá trình biến tính kiềm bằng $\text{NaHCO}_3 \ 3%$ kết hợp trao đổi cation đa hóa trị ($\text{Fe}^{3+}, \text{Cr}^{3+}, \text{Cu}^{2+}, \text{Ni}^{2+}$) đã tạo ra sự mở rộng các khoang xốp liên lớp. Hiệu suất hấp phụ PCBs từ dung dịch nồng độ $23,4 \text{ ppb}$ trên vật liệu MB-M đạt cực đại 99,66%, tuân theo mô hình hấp phụ Freudlich với các hệ số tương quan chặt chẽ.
  2. Xác lập cơ chế tạo phức chuyển dịch điện tử $\pi$-d qua phổ dao động: Dữ liệu phổ Raman và FT-IR lần đầu tiên cung cấp bằng chứng thực nghiệm về sự xuất hiện các dải phổ dao động mới đặc trưng cho liên kết phối trí giữa ion $\text{Fe(III)}$, $\text{Cr(III)}$ với nhân thơm biphenyl, chứng minh hiện tượng phân cực hóa liên kết $\text{C-Cl}$ trước khi bước vào pha phân hủy nhiệt.
  3. Hiệu ứng hiệp đồng xúc tiến phân hủy nhiệt của hệ MB và CaO: Tại điều kiện nhiệt độ $600^\circ\text{C}$, dòng khí $1 \text{ ml/phút}$ trong $6 \text{ giờ}$, việc bổ sung $\text{CaO}$ và vật liệu MB đã thúc đẩy hiệu suất phân hủy PCBs tăng vọt từ mức 38,34% (chỉ có nhiệt) lên 98,78%.
  4. Đột phá phân hủy siêu tốc trên xúc tác lưỡng kim $\text{MB-(CuNi)O}$: Khi nạp hệ xúc tác oxit kim loại liên hợp Cu-Ni lên sét bentonit ($\text{MB-(CuNi)O}$) cùng $1,0\text{g} \ \text{CaO}$ ở $600^\circ\text{C}$, hiệu suất phân hủy tổng PCBs (nồng độ ban đầu $209,0 \text{ ppm}$) đạt tới 99,89% chỉ trong vòng 45 phút.
  5. Triệt tiêu hoàn toàn đường dẫn phát thải khí độc: Phân tích sắc ký khí khối phổ (GC/MS) dịch khí thoát và dịch bẫy cột $5% \text{ C/SiO}_2$ xác nhận không có sự hiện diện của các dẫn xuất clo hữu cơ bay hơi độc hại hay dioxin/furan; toàn bộ clo được chuyển hóa và cố định thành muối canxi clorua ($\text{CaCl}_2$) trên pha rắn.
Hệ vật liệu / Điều kiện xử lý Nhiệt độ (°C) Thời gian phản ứng Hiệu suất phân hủy (%) Cơ chế / Sản phẩm chính
Nhiệt phân thuần túy 600 6 giờ 38,34% Phân cắt nhiệt không hoàn toàn, phát sinh VOCs
MB + CaO (1,0g) 600 6 giờ 98,78% Cắt mạch xúc tác khoáng, CaO bẫy Cl thành CaCl2
MB-CuO + CaO 600 2 giờ >95,00% Xúc tác oxit đồng đơn kim
MB-(FeCr)2O3 + CaO 600 1 giờ >98,50% Xúc tác oxit sắt-crom liên hợp
MB-(CuNi)O + CaO (Đột phá nhất) 600 45 phút 99,89% Hiệp đồng oxit lưỡng kim Cu-Ni + bẫy Cl; Khí thải sạch

Implications đa chiều

  • Về mặt học thuật lý thuyết: Mở ra hướng nghiên cứu mới về "hóa học xúc tác trên nền khoáng sét tự nhiên (Clay-mediated Heterogeneous Catalysis)" ứng dụng cho các hợp chất siêu bền POPs, bắc cầu nối giữa vật liệu học silicat và kỹ thuật môi trường.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình phân tích tổ hợp XRD - TDA - FT-IR - Raman kết hợp phản ứng ống dòng vi lượng, cho phép đánh giá toàn diện từ cấu trúc tinh thể đến cơ chế phản ứng phân rã liên kết hóa học ở cấp độ phân tử.
  • Về mặt ứng dụng thực tiễn: Cung cấp giải pháp công nghệ giá thành thấp, tận dụng nguồn khoáng sét Di Linh dồi dào để chế tạo vật liệu xử lý dầu biến thế nhiễm PCBs ngay tại các trạm biến áp, loại bỏ nhu cầu vận chuyển chất thải nguy hại đường dài.
  • Về mặt chính sách và môi trường: Đóng góp luận cứ khoa học chuẩn xác hỗ trợ Bộ Tài nguyên và Môi trường thực hiện đúng lộ trình tiêu hủy và cô lập hoàn toàn PCBs theo cam kết quốc tế của Công ước Stockholm tại Việt Nam.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn chỉ ra các giới hạn nghiên cứu:

  1. Giới hạn về quy mô thiết bị: Toàn bộ dữ liệu động học được thu thập trên thiết bị phản ứng ống dòng quy mô phòng thí nghiệm (cỡ mẫu gram, lưu lượng khí $1 \text{ ml/phút}$); chưa khảo sát đầy đủ hiện tượng truyền khối, truyền nhiệt và tổn thất áp suất trên các lò phản ứng tầng sôi hoặc tầng cố định quy mô pilot công nghiệp ($>10 \text{ kg/mẻ}$).
  2. Độ phức tạp của nền mẫu dầu: Nghiên cứu tập trung vào dầu biến thế phế thải cách điện tiêu chuẩn; chưa đánh giá sâu ảnh hưởng cản trở của các phụ gia ức chế oxy hóa nồng độ cao như 2,6-ditertiary butylparacresol (ionol) hay hàm lượng lưu huỳnh tổng ($1,3 - 6,5%$) đối với tuổi thọ của tâm xúc tác oxit kim loại.
  3. Chu kỳ tái sinh xúc tác: Chưa thiết lập quy trình thu hồi và tái sinh pha xúc tác $\text{MB-(CuNi)O}$ sau phản ứng khi bề mặt vật liệu bị bao phủ bởi muối $\text{CaCl}_2$ và cặn cacbon vô định hình.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Phát triển lò phản ứng nhiệt phân liên tục kiểu trục vít hoặc tầng sôi quy mô pilot ($50 - 100 \text{ lít dầu/ngày}$).
  • Nghiên cứu giải pháp rửa muối vô cơ $\text{CaCl}_2$ và nung hoàn nguyên để tái sử dụng hệ xúc tác MB-M qua nhiều chu kỳ.
  • Mở rộng ứng dụng của hệ xúc tác $\text{MB-(CuNi)O/CaO}$ sang xử lý các chất độc da cam/dioxin tồn lưu trong đất và trầm tích tại các điểm nóng môi trường (sân bay Đà Nẵng, Phù Cát, Biên Hòa).

Tác động và ảnh hưởng

  • Tác động học thuật: Dự báo công trình sẽ thu hút sự quan tâm lớn từ cộng đồng khoa học quốc tế trong lĩnh vực xúc tác môi trường và khoa học vật liệu khoáng sét, với tiềm năng trích dẫn cao trên các tạp chí thuộc hệ thống ISI/Scopus nhóm Q1 (như Applied Clay Science, Journal of Hazardous Materials, Environmental Science & Technology).
  • Chuyển đổi ngành công nghiệp: Ngành điện lực (EVN) và các doanh nghiệp tái chế dầu công nghiệp có thể tiếp nhận quy trình công nghệ để chế tạo các module xử lý dầu biến thế lưu động, giảm chi phí xử lý từ mức hàng ngàn USD/tấn (khi gửi ra nước ngoài thiêu đốt) xuống chỉ còn một phần nhỏ chi phí vật liệu nội địa.
  • Tác động chính sách: Cung cấp cơ sở định lượng để các cơ quan quản lý ban hành quy chuẩn kỹ thuật quốc gia về ngưỡng an toàn và phương pháp tiêu hủy chất thải chứa PCBs bằng phương pháp nhiệt hóa - xúc tác khoáng sét.
  • Lợi ích xã hội và môi trường: Ngăn chặn nguy cơ phơi nhiễm PCBs cho cộng đồng dân cư xung quanh các bãi lưu giữ máy biến áp cũ, triệt tiêu nguy cơ hình thành dioxin gây ung thư và bảo vệ bền vững hệ sinh thái đất và nguồn nước ngầm.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận mô hình nghiên cứu chuẩn mực về xúc tác dị thể trên nền khoáng sét; khai thác các phát hiện về tương tác phối trí $\pi$-d để phát triển các đề tài mới về phân hủy POPs.
  • Bộ phận R&D ngành Điện lực và Hóa chất: Ứng dụng trực tiếp công thức phối trộn vật liệu $\text{MB-(CuNi)O}$ và quy trình vận hành nhiệt hóa ở $600^\circ\text{C}$ để xử lý triệt để dầu biến thế phế thải.
  • Các Nhà Quản lý và Hoạch định Chính sách Môi trường: Sở hữu cơ sở dữ liệu thực chứng tin cậy để thẩm định công nghệ và xây dựng các hướng dẫn kỹ thuật xử lý chất thải nguy hại.
  • Cộng đồng Xã hội: Hưởng lợi gián tiếp từ một môi trường sống an toàn, loại bỏ hoàn toàn các nguồn ô nhiễm hữu cơ độc hại trường diễn.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là việc mở rộng Thuyết Phối trí Hóa học Bề mặt và Chuyển dịch Điện tử trên Cấu trúc Lớp Khoáng sét Phyllosilicat. Luận án đã chứng minh rằng các ion kim loại chuyển tiếp ($\text{Fe}^{3+}, \text{Cr}^{3+}, \text{Cu}^{2+}, \text{Ni}^{2+}$) xen phủ giữa các lớp tứ diện - bát diện của khoáng montmorillonit đóng vai trò như các tâm axit Lewis mạnh. Các tâm này tạo liên kết phối trí trực tiếp với các orbital $\pi$ bất định hình của nhân thơm biphenyl trong phân tử PCBs (được xác thực bằng phổ dao động Raman và FT-IR). Tương tác này làm suy yếu liên kết $\text{C-Cl}$, hạ thấp rào cản năng lượng hoạt hóa, cho phép phản ứng cắt mạch dehalogen hóa diễn ra mạnh mẽ ở $600^\circ\text{C}$ thay vì đòi hỏi mức nhiệt $>1200^\circ\text{C}$ như các quá trình nhiệt phân thông thường.

2. Đột phá phương pháp học của luận án khi so sánh với ít nhất 2 nghiên cứu quốc tế trước đây?

So với nghiên cứu của Seiichiro Imamura (1999) sử dụng đơn oxit kim loại trên chất mang tổng hợp $\text{SiO}_2/\text{Al}_2\text{O}_3$ dễ bị suy giảm hoạt tính do ngộ độc clo, luận án đã sử dụng khoáng sét bentonit tự nhiên biến tính kiềm (MB) làm giá đỡ cấu trúc nano giúp phân tán siêu mịn các oxit kim loại, đồng thời tích hợp trực tiếp $\text{CaO}$ làm chất bẫy clo pha rắn. So với quy trình Khử clo Xúc tác Bazơ (BCD) của USEPA & NFESC, vốn đòi hỏi môi trường dầu sôi cao áp và hóa chất khử kiềm đắt tiền, phương pháp phản ứng ống dòng pha khí - rắn liên tục của luận án vận hành ở áp suất thường, không tiêu tốn dung môi, đạt hiệu suất $99,89%$ trong thời gian chỉ $45 \text{ phút}$.

3. Phát hiện thực nghiệm gây bất ngờ nhất được hỗ trợ bởi dữ liệu là gì?

Phát hiện bất ngờ nhất là hiệu ứng cộng hưởng vượt bậc của hệ xúc tác oxit kim loại lưỡng kim $\text{MB-(CuNi)O}$ phối hợp với $\text{CaO}$. Trong khi phản ứng nhiệt phân đơn thuần ở $600^\circ\text{C}$ trong $6 \text{ giờ}$ chỉ phân hủy được $38,34%$ PCBs, và hệ $\text{MB + CaO}$ đạt $98,78%$ sau $6 \text{ giờ}$, thì sự xuất hiện của pha lưỡng kim $\text{Cu-Ni}$ phân tán trên MB đã rút ngắn thời gian phản ứng xuống chỉ còn 45 phút mà vẫn đạt hiệu suất phân hủy đỉnh cao 99,89% đối với mẫu dầu có nồng độ PCBs lên tới $209,0 \text{ ppm}$. Đồng thời, toàn bộ clo được giữ lại hoàn toàn trong xỉ rắn dưới dạng $\text{CaCl}_2$, không phát sinh bất kỳ sản phẩm khí độc hại nào.

4. Luận án có cung cấp quy trình nhân bản thực nghiệm (Replication Protocol) chuẩn xác không?

Có. Luận án công bố chi tiết toàn bộ quy trình thực nghiệm: từ nồng độ hóa chất biến tính ($\text{NaHCO}_3 \ 3%$), thông số trao đổi ion ($\text{pH} = 6,5; 80^\circ\text{C}$), quy cách điều chế xúc tác oxit kim loại, cấu tạo cột hấp phụ bẫy khí ($5% \text{ C/SiO}_2$ đa tầng), điều kiện sắc ký GC/ECD và GC/MS với đường chuẩn 6 cấu tử chỉ thị (PCB28 đến PCB180), đến các thông số vận hành lò ống dòng (nhiệt độ $600^\circ\text{C}$, kích thước hạt $\text{CaO} \ 0,5 - 1,0 \text{ mm}$, lưu lượng dòng khí $1 \text{ ml/phút}$). Quy trình này đảm bảo tính độc lập và khả năng tái lập kết quả $100%$ tại bất kỳ phòng thí nghiệm chuyên ngành nào.

5. Chương trình nghiên cứu 10 năm (10-year research agenda) được vạch ra như thế nào?

Chương trình 10 năm gồm 3 giai đoạn chiến lược:

  • Giai đoạn 1 (Năm 1–3): Tối ưu hóa kỹ thuật thu hồi, giải hấp muối và tái sinh cụm xúc tác $\text{MB-(CuNi)O}$; thử nghiệm độ bền xúc tác qua 50 chu kỳ hoạt hóa liên tục.
  • Giai đoạn 2 (Năm 4–6): Thiết kế, chế tạo và vận hành trạm pilot xử lý dầu biến thế nhiễm PCBs di động công suất $500 \text{ kg/ngày}$ lắp đặt trên xe tải chuyên dụng phục vụ các trạm truyền tải điện.
  • Giai đoạn 3 (Năm 7–10): Mở rộng phổ biến tính xúc tác khoáng sét sang xử lý ô nhiễm hỗn hợp dioxin/furan, thuốc bảo vệ thực vật clo hữu cơ tồn lưu (DDT, HCH) trong đất và bùn trầm tích tại các vùng ô nhiễm nghiêm trọng trên toàn quốc.

Kết luận

  1. Lần đầu tiên biến tính thành công sét bentonit tự nhiên Di Linh bằng giải pháp kiềm hóa $\text{NaHCO}_3 \ 3%$ kết hợp trao đổi các cation kim loại chuyển tiếp đơn và đa nhân ($\text{Cu}^{2+}, \text{Ni}^{2+}, \text{Fe}^{3+}, \text{Cr}^{3+}$), tạo ra hệ vật liệu xúc tác - hấp phụ $\text{MB-M}$ có cấu trúc nano xốp và hoạt tính hóa học vượt trội.
  2. Làm sáng tỏ bản chất cơ chế hấp phụ và tương tác phối trí $\pi$-d giữa phân tử PCBs và các trung tâm hoạt tính trên phiến sét montmorillonit thông qua mô hình Freudlich (hiệu suất hấp phụ đạt $99,66%$) cùng các chứng cứ phổ nghiệm FT-IR và tán xạ Raman chuẩn xác.
  3. Xác lập vai trò chuyển hóa then chốt của canxi oxit ($\text{CaO}$) trong vai trò chất phản ứng pha rắn bẫy clo, tăng hiệu suất phân hủy nhiệt ở $600^\circ\text{C}$ từ $38,34%$ lên $98,78%$, khóa chặt clo thành muối vô cơ $\text{CaCl}_2$ và ngăn ngừa hoàn toàn nguy cơ hình thành dioxin/furan.
  4. Tạo ra bước đột phá công nghệ với hệ xúc tác lưỡng kim liên hợp $\text{MB-(CuNi)O}$, cho phép phân hủy triệt để $99,89%$ PCBs trong dầu biến thế phế thải chỉ trong 45 phút ở $600^\circ\text{C}$ với lưu lượng khí $1 \text{ ml/phút}$.
  5. Mở ra trường phái công nghệ xử lý chất thải nguy hại bền vững, biến nguồn khoáng sản bentonit nội địa dồi dào thành giải pháp kỹ thuật cao, chi phí thấp, đáp ứng toàn diện các tiêu chuẩn khắt khe của Công ước Stockholm và đóng góp trực tiếp vào sự nghiệp bảo vệ môi trường quốc gia.
